Nom de l'auteur : Bruce Zheng
Rôle de l'auteur : Cofondateur et ingénieur en vannes chez NTGD Valve
Bio de l'auteur : Bruce Zheng est cofondateur et ingénieur en vannes chez NTGD Valve, qui se concentre sur la sélection des vannes industrielles, les applications et le contenu technique pour les acheteurs B2B mondiaux.
Dernière mise à jour : 9 juin 2026
A clapet anti-retour de la buse Il s'agit d'un clapet anti-retour à flux axial à ressort, utilisé pour empêcher le reflux dans les canalisations et les systèmes de traitement. On le choisit généralement lorsque la rapidité de fermeture, la réduction des coups de bélier, le contrôle des pertes de charge et la protection des pompes ou des compresseurs sont des critères importants.
Contrairement à un clapet anti-retour à battant classique, un clapet anti-retour à buse utilise un disque guidé et un mécanisme à ressort à course courte. Lorsque le débit dans le sens normal est suffisamment fort, le disque s'ouvre. Lorsque le débit commence à ralentir, le ressort aide à ramener le disque vers le siège avant qu'un contre-courant important ne se développe. C'est pourquoi les clapets anti-retour à buse sont souvent associés à clapet anti-retour sans claquement performance.
Dans les applications de refoulement de pompe, de refoulement de compresseur ou de décélération rapide du débit, une fermeture lente ou instable du clapet anti-retour peut entraîner l'accumulation d'un reflux avant que le clapet ne se ferme. Cela peut provoquer un claquement, un coup de bélier, un choc hydraulique ou une protection insuffisante des équipements rotatifs et des canalisations.
Cet article traite des clapets anti-retour à buse industriels utilisés dans les pipelines, à la sortie des pompes, à la sortie des compresseurs, ainsi que dans les secteurs de l'eau, de l'énergie, du pétrole et du gaz, et de la chimie. Il ne traite pas des clapets anti-retour à corps de buse de pulvérisation, des accessoires pour pulvérisateurs de jardin, des pièces de carburateur, des composants de buses agricoles, ni des petits accessoires de rechange pour buses.
Qu'est-ce qu'un clapet anti-retour à buse ?
Définition technique
Un clapet anti-retour à buse est un clapet anti-retour industriel qui permet le débit dans un seul sens et bloque automatiquement le reflux. Elle ne nécessite ni volant ni servomoteur pour son fonctionnement normal. Ce sont plutôt le fluide, le ressort interne, le disque guidé et le siège qui agissent de concert pour ouvrir et fermer la vanne.
L'intérêt technique d'un clapet anti-retour à buse ne réside pas uniquement dans la prévention du refoulement. Son corps à écoulement axial, son disque à guidage central et sa fermeture assistée par ressort permettent au clapet de réagir plus rapidement lorsque le débit ralentit. Dans des conditions d'utilisation appropriées, cela permet de réduire les claquements du clapet, les pics de pression, les coups de bélier, les vibrations et les mouvements instables du disque.
Une vanne anti-retour à buse classique peut être utilisée pour les liquides, les gaz, la vapeur ou certains fluides de process. La conception finale de la vanne dépend du matériau du corps, de la conception du siège, de la configuration du ressort, de la classe de pression, de la plage de température, de l'orientation de montage et des spécifications du projet.
Clapet anti-retour à buse, clapet anti-retour axial et clapet anti-retour sans claquement : délimitation des termes
Plusieurs termes sont utilisés pour désigner ce type de vanne. Bien qu'ils soient liés, ils ne doivent pas être considérés comme synonymes dans tous les projets.
| Durée | Sens pratique |
|---|---|
| Clapet anti-retour de la buse | Le type de vanne principal abordé dans cet article. Il utilise un passage d'écoulement en forme de buse ou profilé, avec un élément de fermeture à guidage interne. |
| Clapet anti-retour à embout | Terme générique désignant cette famille de vannes. Il permet de distinguer ce modèle des autres Types de clapets anti-retour, notamment les clapets anti-retour à battant, à levée, à piston, à bille ou à double disque. |
| Clapet anti-retour à buse axiale | Un clapet anti-retour à buse dans lequel le passage d'écoulement et le mouvement du disque sont essentiellement axiaux. Ce terme met l'accent sur un écoulement en ligne et une fermeture guidée par le centre. |
| Clapet anti-retour à flux axial | Un terme plus général. Certaines clapets anti-retour à flux axial sont de type à buse, mais leur appellation et leurs caractéristiques techniques varient selon les fabricants et les projets. |
| Clapet anti-retour sans claquement | Description fonctionnelle. Un clapet anti-retour à buse assure souvent un fonctionnement sans claquement grâce à une course courte assistée par ressort et à un disque axial guidé, mais les clapets anti-retour sans claquement peuvent présenter d'autres conceptions. |
| Clapet anti-retour silencieux | Une catégorie connexe souvent associée à une fermeture rapide et à une réduction des claquements. Elle recoupe la terminologie « à buse » / « sans claquement » dans certains projets, mais le nom à lui seul ne permet pas de déterminer la conception exacte. |
Pour l'examen des spécifications ou des appels d'offres, utilisez la fiche technique, le plan, le manuel d'exploitation et d'entretien (IOM), la norme relative aux vannes ou la documentation du fabricant comme référence officielle pour la nomenclature. Selon les projets, il est possible d'utiliser clapet anti-retour à buse axiale, clapet anti-retour sans claquementou clapet anti-retour silencieux pour des modèles similaires, mais pas toujours identiques.

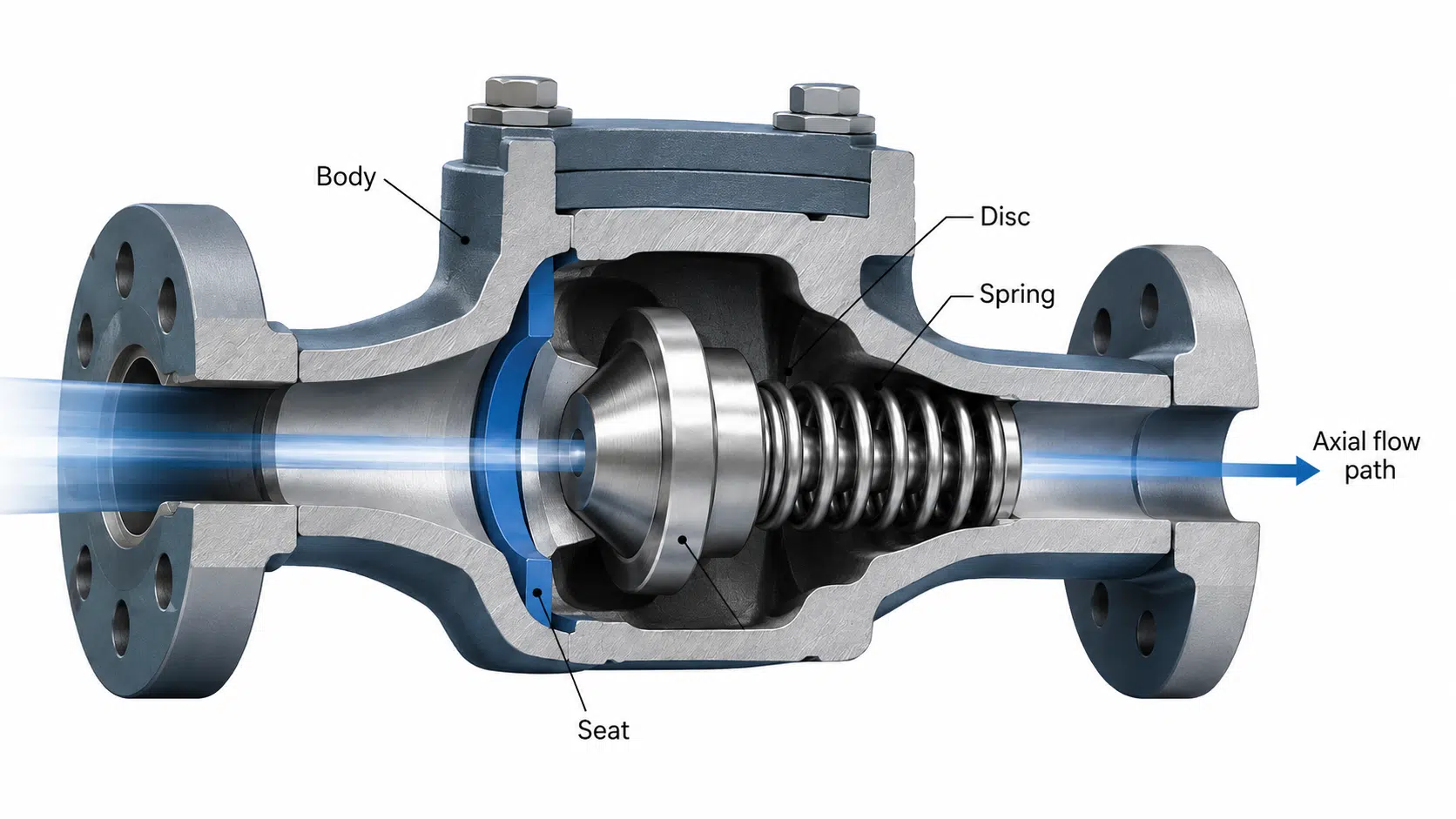

Conception des clapets anti-retour à buse et principaux composants
Un clapet anti-retour à buse fonctionne comme un système dynamique. Le corps, le passage d'écoulement, le disque, le ressort, le siège, le joint et le raccord d'extrémité influencent tous la manière dont le clapet s'ouvre, se ferme, assure l'étanchéité et réagit aux variations de débit.

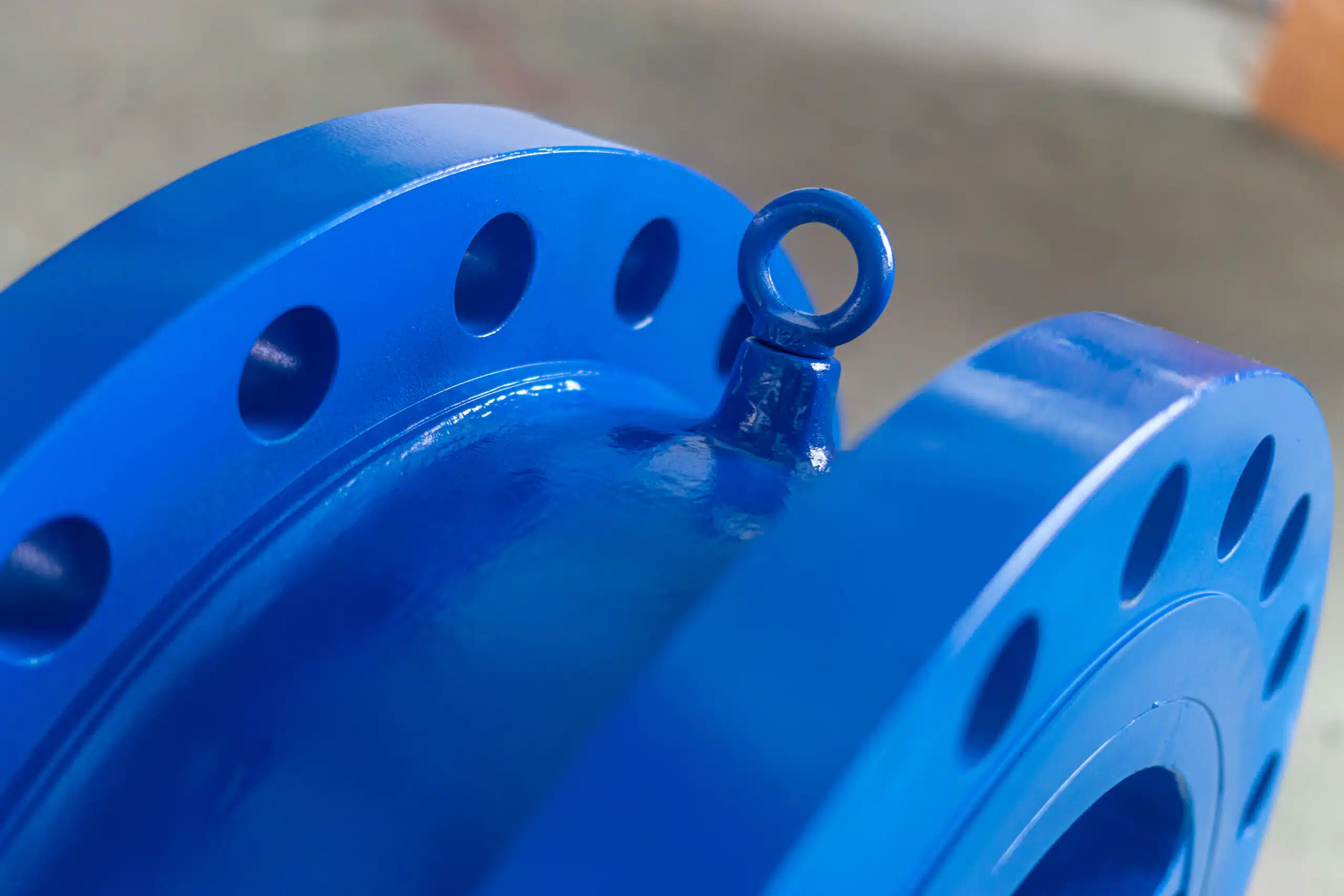

Corps en forme de buse / à flux axial
Le corps d'un clapet anti-retour à buse guide le fluide à travers un circuit interne profilé. Dans de nombreuses conceptions, le flux traverse le clapet dans le sens axial plutôt que de forcer un disque à pivoter autour d'une charnière.
Ce passage d'écoulement axial ou en forme de buse permet un écoulement plus régulier, un mouvement contrôlé du disque et un comportement de fermeture plus stable. Il peut également réduire les turbulences et les pertes de charge par rapport à certaines conceptions moins profilées, mais la perte de charge réelle dépend de la taille de la vanne, de sa géométrie interne, du débit, du fluide et des données fournies par le fabricant.
La configuration du corps à flux axial influe également sur le choix. La répartition de la vitesse d'écoulement, la stabilité du disque, la perte de charge et la réponse en matière de décélération du flux dépendent toutes de la géométrie interne. Le choix ne doit pas se fonder uniquement sur le diamètre nominal de la conduite ; il convient également de vérifier les données du fabricant relatives à la perte de charge ainsi que les conditions réelles d'exploitation.
Le matériau du corps doit être adapté aux conditions d'utilisation. L'acier au carbone, l'acier inoxydable, l'acier allié, la fonte ductile, la fonte et d'autres matériaux peuvent être utilisés en fonction de la pression, de la température, de la corrosion, de l'érosion et des exigences du projet.

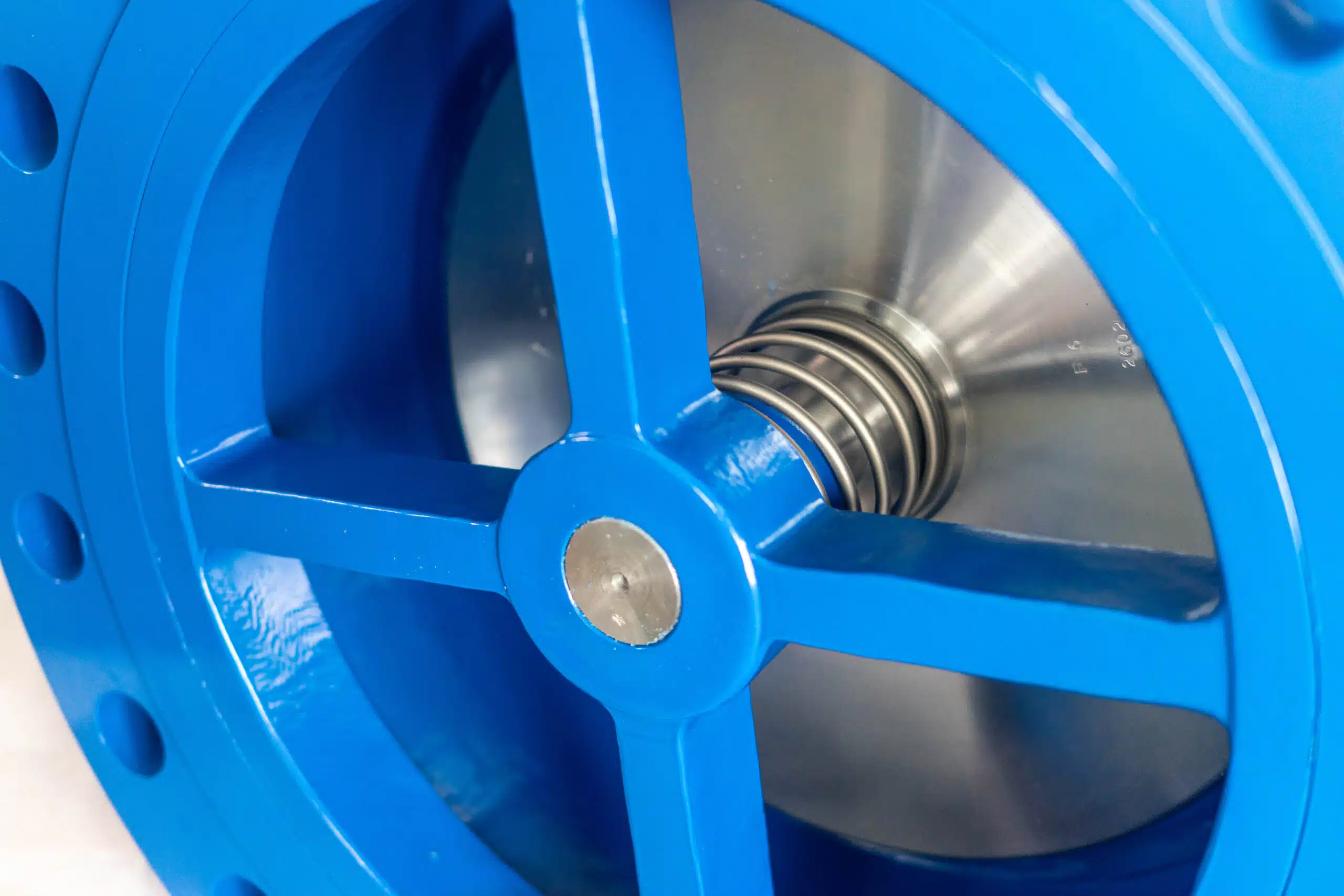

Disque, ressort et siège
Le disque ouvre et ferme le passage. Dans un clapet anti-retour à buse, le disque est généralement guidé le long de l'axe de la vanne. Ce déplacement contrôlé permet à l'élément de fermeture de se déplacer selon une trajectoire stable, plutôt que de pivoter sur un long arc.
Le ressort ramène le disque vers son siège lorsque le débit vers l'avant ralentit, et cela fermeture à ressort joue un rôle essentiel dans le fonctionnement des clapets anti-retour à buse sans claquement. Si la réponse du ressort n'est pas adaptée aux conditions d'utilisation, le clapet peut vibrer, se fermer trop lentement, rester instable à faible débit ou entraîner une perte de charge inutile.
Le siège assure l'étanchéité entre le disque et le corps de la vanne. Le matériau du siège doit être choisi en fonction du fluide, de la température, de la pression, des exigences de fermeture et des critères d'essai. Un siège souple peut permettre une fermeture plus étanche dans des conditions d'utilisation appropriées, tandis qu'un siège métallique peut être préférable dans des applications à haute température ou plus exigeantes. Le choix approprié doit être vérifié par rapport à la conception de la vanne et aux spécifications du projet.
Joint, raccordement au corps et interface de montage
Le joint contribue à assurer l'étanchéité du raccord entre la vanne et la tuyauterie. Dans le cas des vannes à brides, le choix du joint, l'alignement des brides, la tension des boulons et la procédure d'installation ont tous une incidence sur le risque de fuite externe. Pour les raccords soudés ou filetés, il faut également tenir compte de la méthode d'installation et de l'accès pour la maintenance.
Les détails relatifs aux joints et aux raccords relèvent principalement de l'interface d'installation, de l'étanchéité externe et de la planification de la maintenance. Ils ont une incidence sur le risque de fuite et l'intégrité de l'installation, mais les performances de fermeture dynamique d'un clapet anti-retour à buse dépendent toujours principalement du circuit d'écoulement, du disque, du ressort, du siège, du dimensionnement et des conditions d'utilisation.
| Composant | Fonction principale | Impact de la sélection |
|---|---|---|
| Corps / circuit d'écoulement | Guide le fluide à travers la vanne | Cela influe sur la perte de charge, le profil de vitesse, la compatibilité des matériaux et la plage de fonctionnement |
| Disque | S'ouvre dans le sens du débit et se ferme dans le sens inverse | Influence la vitesse de réponse, la stabilité et le comportement à l'arrêt |
| Printemps | Facilite la fermeture du disque lorsque le débit diminue | Influence la réponse en cas de fermeture sans à-coups, le comportement à la fissuration, le comportement à la fluidité minimale et le risque de vibrations |
| Siège | Assure l'étanchéité | Cela a une incidence sur les performances en matière de fuites, les limites de température, la compatibilité avec les fluides et les besoins en maintenance |
| Joint / raccord | Assure l'étanchéité entre la vanne et le tuyau | Cela a une incidence sur le risque de fuite externe, l'ajustement de l'installation, l'accès pour l'inspection et la planification du remplacement |

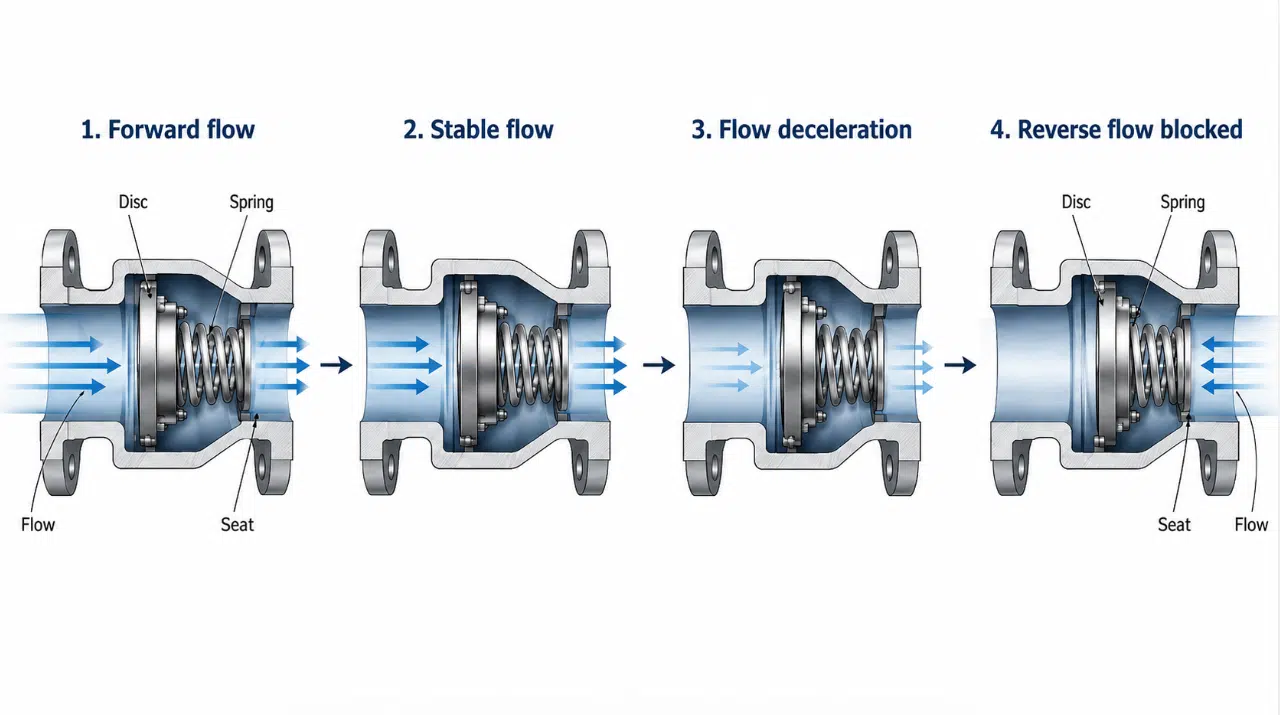

Comment fonctionne un clapet anti-retour à buse ?
Un clapet anti-retour à buse s'ouvre et se ferme automatiquement en fonction du débit. Le plus important, c'est le timing : le clapet doit commencer à se fermer dès que le débit vers l'avant ralentit, et non pas seulement après qu'un fort reflux s'est déjà produit.
Le flux vers l'avant ouvre le disque
Lorsque le fluide entre dans la vanne, la pression et la vitesse du fluide agissent sur le disque. Si la force d'ouverture est suffisante pour surmonter la force du ressort et satisfaire aux exigences d'ouverture, le disque s'écarte du siège et libère le passage.
Lorsque le disque s'ouvre, le ressort se comprime. Dans une vanne correctement choisie, la position ouverte doit permettre le débit requis tout en maintenant la perte de charge dans les limites acceptables du projet.
La décélération du flux déclenche la fermeture assistée par ressort
Lorsqu'une pompe ralentit, que l'état d'un compresseur change ou que le débit du système diminue, la force qui maintient le disque ouvert diminue. Le ressort commence alors à ramener le disque vers le siège.
Ce système de fermeture à ressort à course courte est la principale raison pour laquelle les clapets anti-retour à buse sont choisis pour les applications nécessitant une réponse rapide. Le disque n'a pas besoin d'effectuer une longue course. Il se déplace le long d'un guidage et peut réagir rapidement à une réduction du débit.
Le reflux est bloqué avant que le claquement ne devienne violent
Si un reflux commence à se former, le clapet doit déjà être en train de se déplacer vers son siège. Lorsque le clapet atteint son siège, il bloque le reflux et contribue à protéger les équipements et les canalisations en amont.
Cette mesure vise à réduire les effets liés au claquement des vannes et aux coups de bélier. Elle ne doit pas être considérée comme une garantie absolue. Les performances réelles dépendent du dimensionnement des vannes, de la conception des ressorts, du taux de décélération du débit, du tracé des canalisations, du comportement de la pompe ou du compresseur, de l'orientation de l'installation et des conditions de surpression du système.
| Scène | Ce qui se passe | Pourquoi c'est important |
|---|---|---|
| Écoulement vers l'avant | Le flux ouvre le disque et comprime le ressort | Permet un écoulement normal dans la canalisation |
| Débit stable | Le disque reste ouvert tant que le débit vers l'avant est suffisant | Assure le passage du flux requis |
| Ralentissement du flux | La force du ressort commence à ramener le disque vers son siège | Améliore la réactivité avant l'apparition d'un fort contre-courant |
| Arrêt ou inversion du flux | Le disque se referme contre le siège | Contribue à réduire les risques de reflux, de claquement et de coup de bélier |
Pour l'acheteur, la question ne se limite pas à savoir si la vanne peut se fermer. Le véritable critère de sélection est de savoir si elle peut se fermer suffisamment tôt et de manière suffisamment stable, compte tenu du taux de décélération du débit du projet, pour réduire l'impact du reflux.

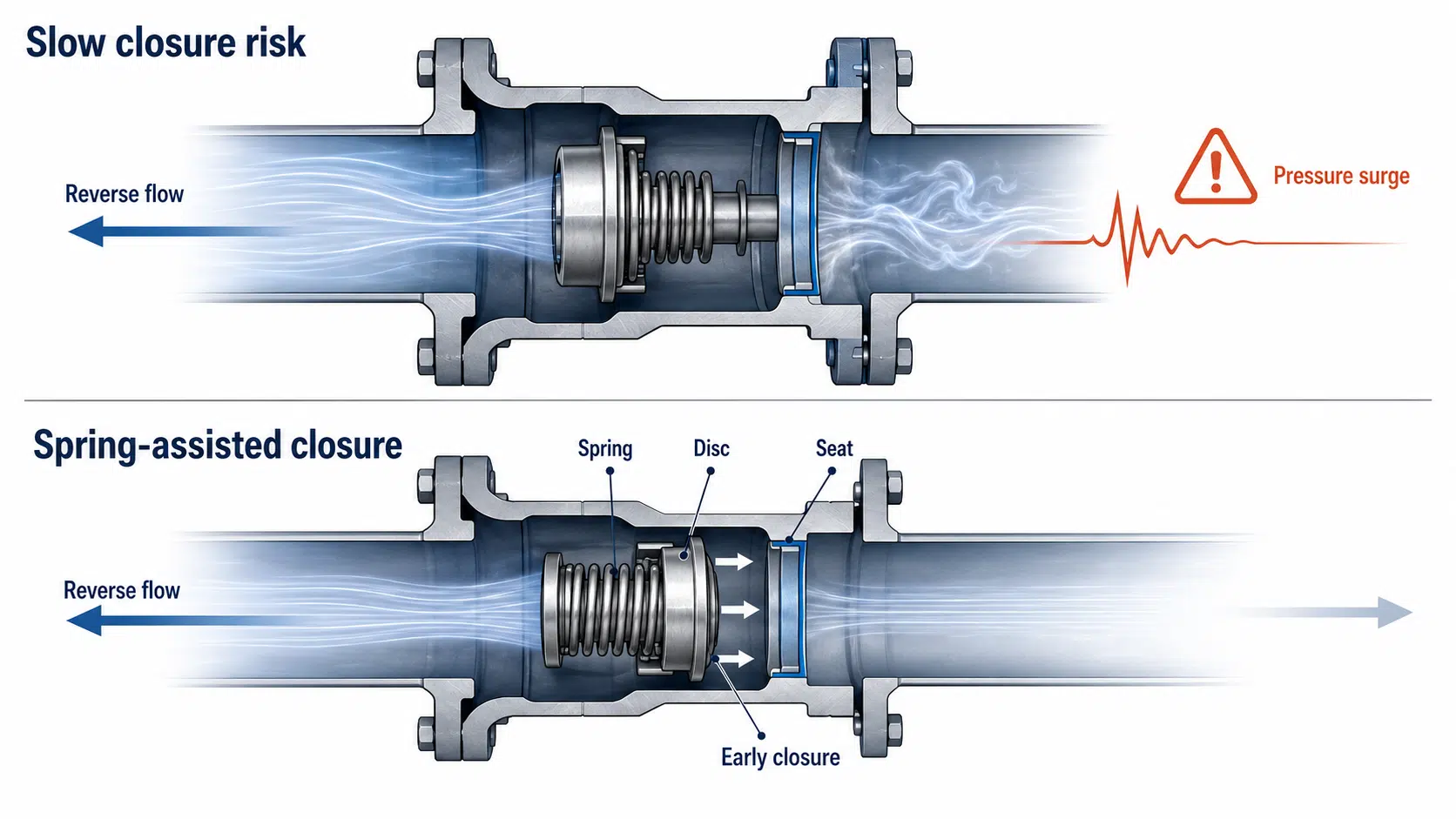

Pourquoi il est important que les clapets anti-retour à buse ne provoquent pas de coup de bélier
Les clapets anti-retour à buse sont souvent choisis pour les applications sans claquement. Cela ne signifie pas simplement que la vanne “ se ferme sans bruit ”. Cela signifie que sa conception permet de contrôler le moment de la fermeture, de sorte que le reflux ne provoque pas de choc violent, de coup de bélier ou de mouvements répétés du disque.
Coup de bélier et pic de pression
Un coup de bélier peut se produire lors du déplacement d'un fluide change brusquement de vitesse. Dans le cas d'un clapet anti-retour, une fermeture lente ou instable peut permettre à un reflux de s'accumuler avant que le disque ne se referme. Lorsque le clapet finit par se fermer, cet arrêt brusque peut provoquer un coup de bélier.
Un clapet anti-retour à buse contribue à réduire ce risque grâce à un mécanisme de fermeture à course courte assisté par ressort. L'objectif est de fermer le disque plus tôt dans le processus d'inversion du flux et d'atténuer la violence de l'impact.
Pour les systèmes critiques, le choix des vannes doit être examiné en tenant compte du comportement de la pompe, de la longueur des canalisations, de la vitesse d'écoulement, des dénivelés, du fonctionnement des vannes et de l'analyse des coups de bélier du système. Une vanne ne peut à elle seule résoudre tous les problèmes de coups de bélier liés à la conception globale du système.
Si les coups de bélier sont principalement dus à la configuration des canalisations, à l'actionnement rapide des vannes, à la commande des pompes, à la longueur des colonnes montantes, à d'importantes différences de niveau ou à des variations de débit extrêmes, un clapet anti-retour à buse pourrait ne pas suffire à lui seul. Le projet pourrait nécessiter une analyse des coups de bélier à l'échelle du réseau ou la mise en place de mesures supplémentaires de contrôle des coups de bélier.
Bruit, vibrations et écoulement instable
On parle de « cliquetis » lorsque le disque bouge ou vibre de manière répétée parce que le débit n'est pas suffisamment stable pour maintenir la vanne en position fixe. Cela peut se produire lorsque la vanne est surdimensionnée, que le débit est trop faible, que la vitesse est instable ou que la réponse du ressort n'est pas adaptée aux conditions de fonctionnement.
Les vibrations peuvent accélérer l'usure du disque, du ressort, du guide et du siège. Elles peuvent également générer du bruit et des vibrations dans la canalisation. En cas de vibrations au niveau d'un clapet anti-retour à embout, il ne faut pas se limiter à l'évaluation du type de clapet. Il convient d'examiner le débit, les conditions de pression, le dimensionnement, le débit minimal, l'orientation de l'installation et la conception du ressort.
Perte de charge, perte de hauteur et pression de craquage
La perte de charge est un facteur déterminant dans le choix des clapets anti-retour à buse. Un passage axial profilé peut réduire les perturbations du débit dans certaines configurations, mais la perte de charge doit être vérifiée à l'aide des courbes de perte de charge fournies par le fabricant, Données CV/KV, ou les données relatives au coefficient de débit. Le résultat doit ensuite être comparé à la perte de charge admissible du projet.
Un clapet anti-retour à buse n'est pas systématiquement la solution présentant la plus faible perte de charge dans toutes les canalisations. Un clapet anti-retour à battant à passage intégral peut présenter une perte de charge moindre dans certains systèmes à débit constant et à faibles pulsations. Cependant, dans les systèmes sensibles aux coups de bélier, le coût initial plus élevé ou la perte de charge locale peuvent être compensés par une réponse de fermeture plus rapide et une meilleure protection de l'équipement. Dans les systèmes stables et à faible risque, la décision doit être prise en comparant les données plutôt qu'en se basant sur le nom des vannes.
La rigidité du ressort et la pression de fissuration influent également sur l'ouverture à faible débit, la perte de charge, la stabilité du disque et la vitesse de fermeture. Si la valeur d'ouverture requise est trop faible ou trop élevée par rapport aux conditions réelles d'exploitation, la vanne peut devenir instable, perdre en efficacité ou réagir trop tardivement. Il convient de vérifier conjointement les conditions de débit minimal, de débit normal et de décélération du débit.
| Point de performance | Effet technique | Note de sélection |
|---|---|---|
| Fermeture assistée par ressort | Facilite la fermeture du disque lorsque le débit ralentit | Vérifier la décélération du débit, la réponse du ressort et le débit minimal |
| Course réduite du disque | Réduit la course de fermeture | Utile dans les systèmes à inversion rapide |
| Circulation axiale / profil aérodynamique | Peut réduire les turbulences dans certaines configurations | Vérifier les données relatives à la courbe de perte de charge, aux valeurs Cv/Kv ou au coefficient de débit |
| Mouvement contrôlé du disque | Contribue à réduire les vibrations et les mouvements instables | Vérifiez les dimensions, l'orientation et la plage de débit stable |
| Contact avec le siège | Empêche le reflux au niveau de l'interface d'étanchéité | Vérifier le matériau du siège, les délais de coupure prévus et les exigences en matière d'essais |
Types et configurations des clapets anti-retour à buse
Les clapets anti-retour à buse peuvent être configurés de différentes manières. Ces différences sont généralement plus importantes qu’une simple mention de “ type ”. Le type de raccordement, la conception du siège, le matériau du corps, le comportement du ressort et les exigences d’installation sont autant de facteurs qui déterminent si le clapet est adapté à une application spécifique.
Clapet anti-retour à embout selon la conception

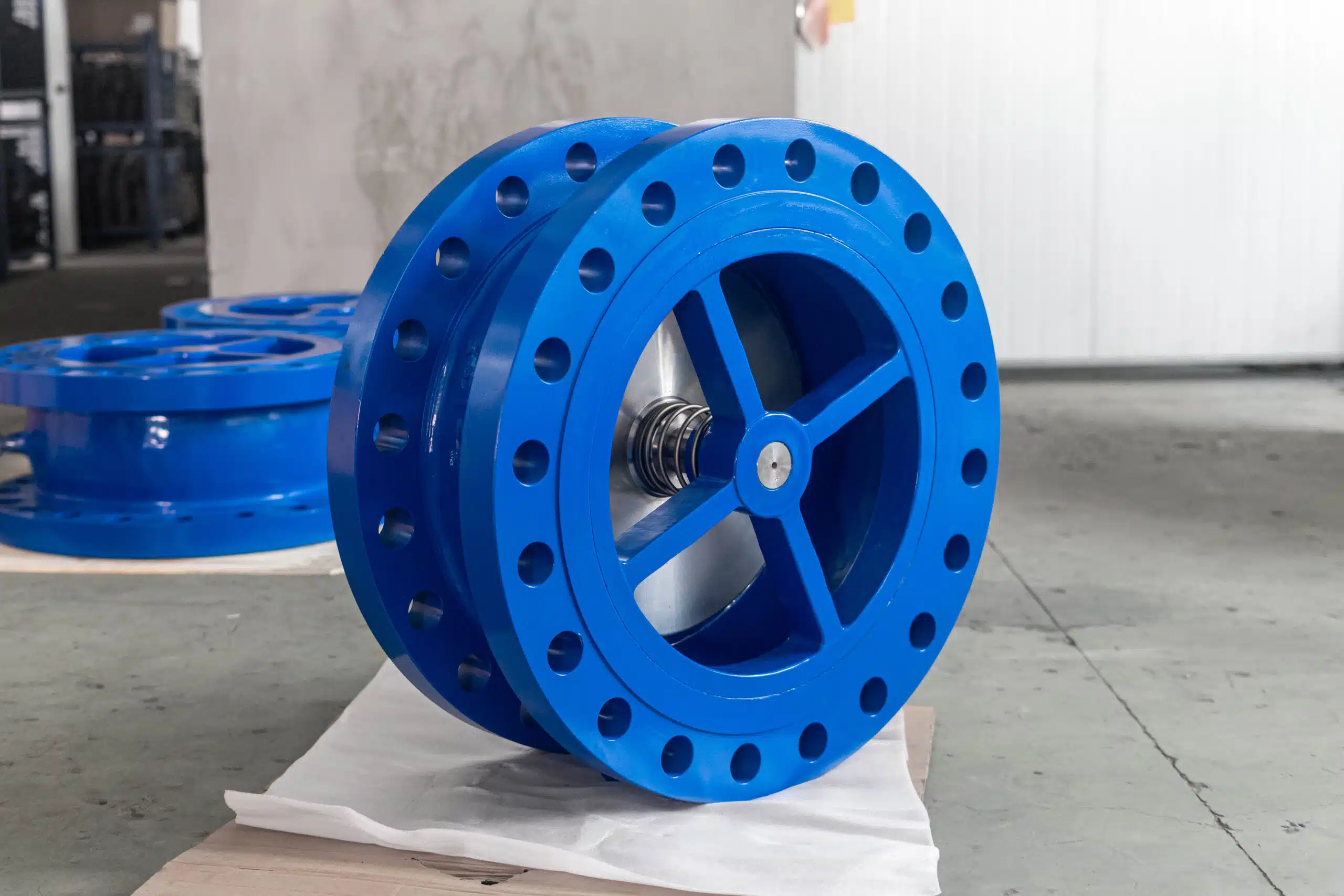

A clapet anti-retour à embout Ce terme désigne généralement un clapet anti-retour doté d'un élément de fermeture guidé et d'un profil interne en forme de buse ou profilé. Dans de nombreuses applications industrielles, cette conception est privilégiée pour sa fermeture rapide, son faible impact en cas de reflux et sa perte de charge contrôlée.
Certains projets peuvent utiliser des termes tels que « clapet anti-retour à buse axiale », « clapet anti-retour à écoulement axial », « clapet anti-retour silencieux » ou « clapet anti-retour sans claquement ». Il convient de vérifier la correspondance entre ces termes et la conception réelle. Les questions essentielles sont les suivantes : le disque est-il guidé ? Comment le ressort referme-t-il le disque ? Quelle est la configuration du passage d'écoulement ? Et quelles sont les données de performance fournies par le fabricant ?.
Configurations de connexion
La configuration des raccordements a une incidence sur l'installation, l'étanchéité des enceintes sous pression, l'accès pour la maintenance, l'inspection et la facilité de remplacement. Elle ne doit pas être considérée comme un simple détail de tuyauterie.
| Configuration | Quand ça compte | Note de sélection |
|---|---|---|
| Extrémité à bride | Accès pour l'installation et la maintenance des canalisations industrielles | Vérifier la classe de pression, la norme relative aux brides, la norme relative aux joints, la longueur face à face et l'espace nécessaire à l'entretien |
| Extrémité soudée | Conduites ou installations nécessitant une grande fiabilité, où l'intégrité des raccords est essentielle | Vérifier l'étanchéité des enceintes sous pression, les procédures de soudage, le plan d'inspection et les possibilités d'accès pour la maintenance future |
| Extrémité filetée | Services de moindre envergure ou à faible charge de travail | Vérifiez les limites de pression et de température et ne partez pas du principe que l'appareil est adapté à un usage industriel intensif |
| Compact / de type plaquette | Projets d'installation ou de remplacement dans des espaces restreints | Vérifier la longueur face à face, la disposition des boulons, la classe de pression et l'ajustement de remplacement |
Configurations des sièges, des disques et des ressorts
La configuration du siège, du disque et du ressort doit être adaptée au fluide, à la pression, à la température, aux exigences en matière de fermeture et au comportement du débit. Un siège métallique peut être préférable en cas de températures élevées ou de conditions d'utilisation difficiles. Un siège souple peut permettre une étanchéité plus efficace dans des conditions de fluide et de température appropriées.
Le ressort doit être adapté au profil de débit. Un ressort qui se ferme trop lentement risque de ne pas atténuer l'effet de contre-courant. Un ressort trop puissant par rapport au débit aller disponible peut augmenter la perte de charge ou entraîner une ouverture instable. Le choix approprié dépend des données d'exploitation, et pas uniquement de la taille de la vanne.
Comment choisir un clapet anti-retour à buse
Buse Choix d'un clapet anti-retour Il faut tenir compte des conditions du système, et pas seulement de la taille de la vanne. Le débit, la décélération du flux, la marge de perte de charge, les exigences relatives au siège, la réponse du ressort et l'orientation lors de l'installation ont tous une incidence sur les performances.
Si les données relatives au débit, à la décélération du débit, à la perte de charge, aux exigences relatives au siège ou à l'orientation de l'installation font défaut, cela peut entraîner une réponse inadaptée du ressort, des vibrations, une perte de charge excessive, un risque de coup de bélier, une usure prématurée ou une protection insuffisante de la pompe ou du compresseur.
Fluides, pression et température
Le fluide détermine la compatibilité des matériaux, les risques de corrosion et d'érosion, le choix du siège ainsi que les exigences en matière de nettoyage. Les liquides, les gaz, la vapeur, l'eau de mer, les hydrocarbures, les fluides chimiques et les applications en milieu contaminé peuvent nécessiter des matériaux différents pour le corps, les garnitures, le siège et les ressorts.
La pression et la température déterminent valeurs nominales de pression et de température, l'adéquation du siège, le choix du joint, le matériau du ressort et les exigences en matière d'essais. Il ne faut pas supposer qu'un clapet anti-retour à buse convient à toutes les applications simplement parce qu'il est conçu pour une fermeture rapide. La limite exacte dépend du matériau, de la classe de pression, de la conception du siège et de la documentation du fabricant.
Ralentissement de l'écoulement, pression de fissuration et réponse dynamique
La réponse dynamique est le critère de sélection essentiel. On opte souvent pour un clapet anti-retour à buse lorsque le reflux se produit rapidement, par exemple lors de l'arrêt d'une pompe, à la sortie d'un compresseur ou en cas de variation rapide du débit de process.
La force du ressort et la pression de rupture doivent être compatibles avec le débit minimal, le débit normal et le comportement en cas de fermeture. Si la vanne est surdimensionnée, le clapet risque de ne pas rester stable. Si la réponse du ressort n'est pas adaptée, la vanne peut vibrer, s'ouvrir de manière inefficace ou se fermer trop tard.
Perte de charge, orientation et raccordement
La perte de charge doit être vérifiée à l'aide des données fournies par le fabricant concernant la perte de charge, les valeurs Cv/Kv ou les coefficients de débit. La vanne choisie doit respecter la perte de charge admissible du projet tout en garantissant la réactivité de fermeture requise.
L'orientation lors de l'installation est également importante. Une installation horizontale, verticale vers le haut, verticale vers le bas ou inclinée peut modifier l'interaction entre la gravité, la force du ressort et la force du fluide. Il convient de vérifier l'orientation autorisée en consultant la fiche technique, le schéma, le manuel d'utilisation ou la documentation du fabricant.
Le type de raccordement doit être adapté aux spécifications de la tuyauterie, à l'espace disponible pour l'installation, à la classe de pression, aux exigences en matière de joints, au plan d'inspection et aux contraintes liées au remplacement.

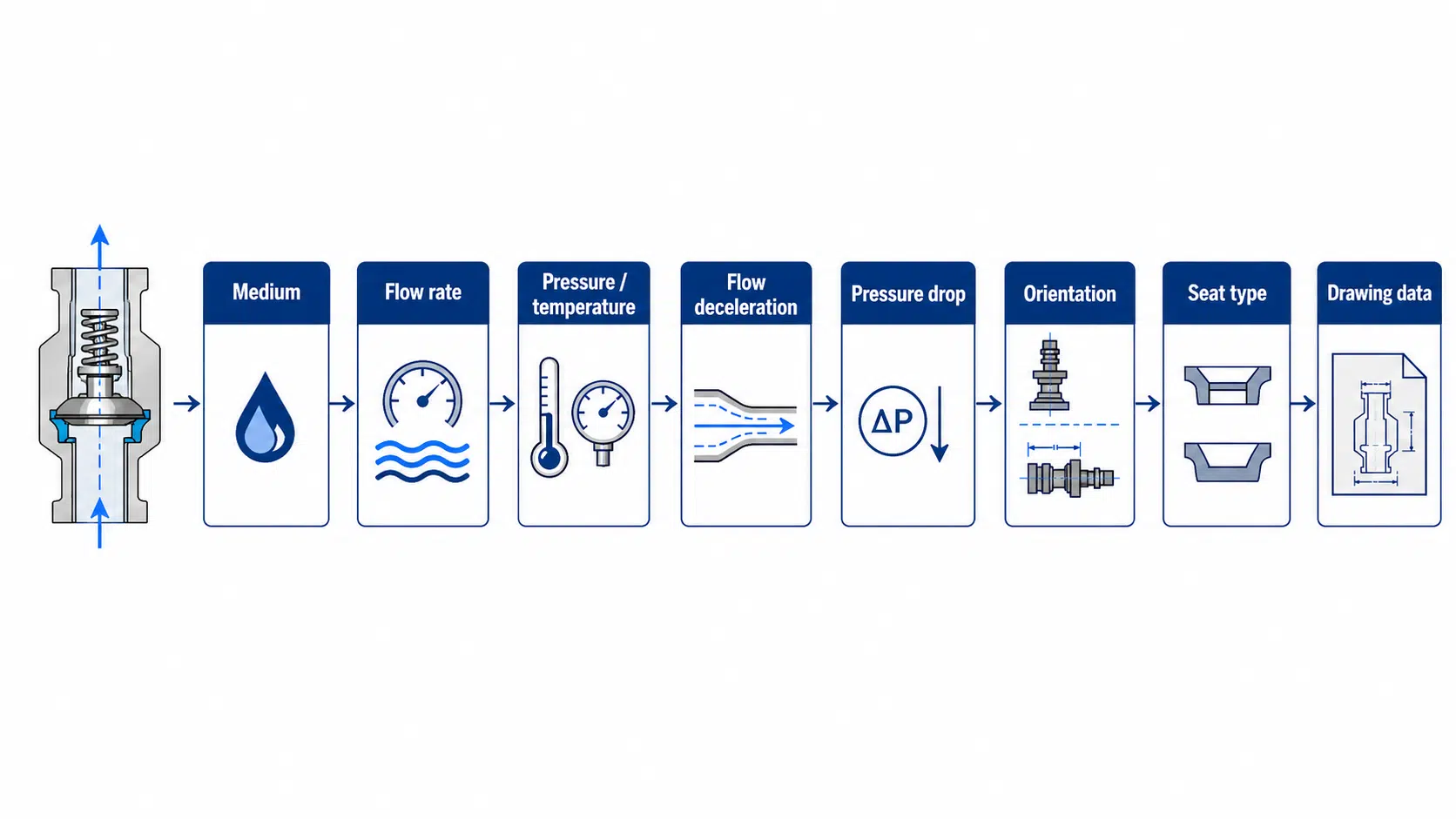

Appel d'offres / Liste de contrôle des spécifications
| Données à confirmer | Pourquoi c'est important |
|---|---|
| Moyen | Vérifie la compatibilité de la carrosserie, des garnitures, des sièges, des ressorts et des joints |
| Débit | Cela influe sur le dimensionnement, la perte de charge, la stabilité du disque et le comportement en débit minimal |
| Pression / température | Définit les limites de pression, l'adéquation des matériaux, la conception des sièges et les exigences en matière d'essais |
| Ralentissement du flux | Détermine si la réponse du ressort peut atténuer l'impact du reflux |
| Pression de fissuration / comportement à l'ouverture | A une incidence sur l'ouverture à faible débit, la perte de charge et la stabilité dynamique |
| Orientation de l'installation | Influence le comportement à la fermeture, l'étanchéité et le déplacement stable du disque |
| Raccordement final | Gère l'installation, l'accès pour les inspections, la maintenance et la planification des remplacements |
| Type de siège | Cela a une incidence sur le seuil de coupure, la plage de température et la compatibilité avec les fluides |
| Norme applicable / essais | Prend en charge les achats, l'assurance qualité, la documentation et les critères d'acceptation |
| Dessin / longueur face à face | Évite les problèmes de compatibilité lors de la mise en place de nouveaux projets ou de travaux de remplacement |

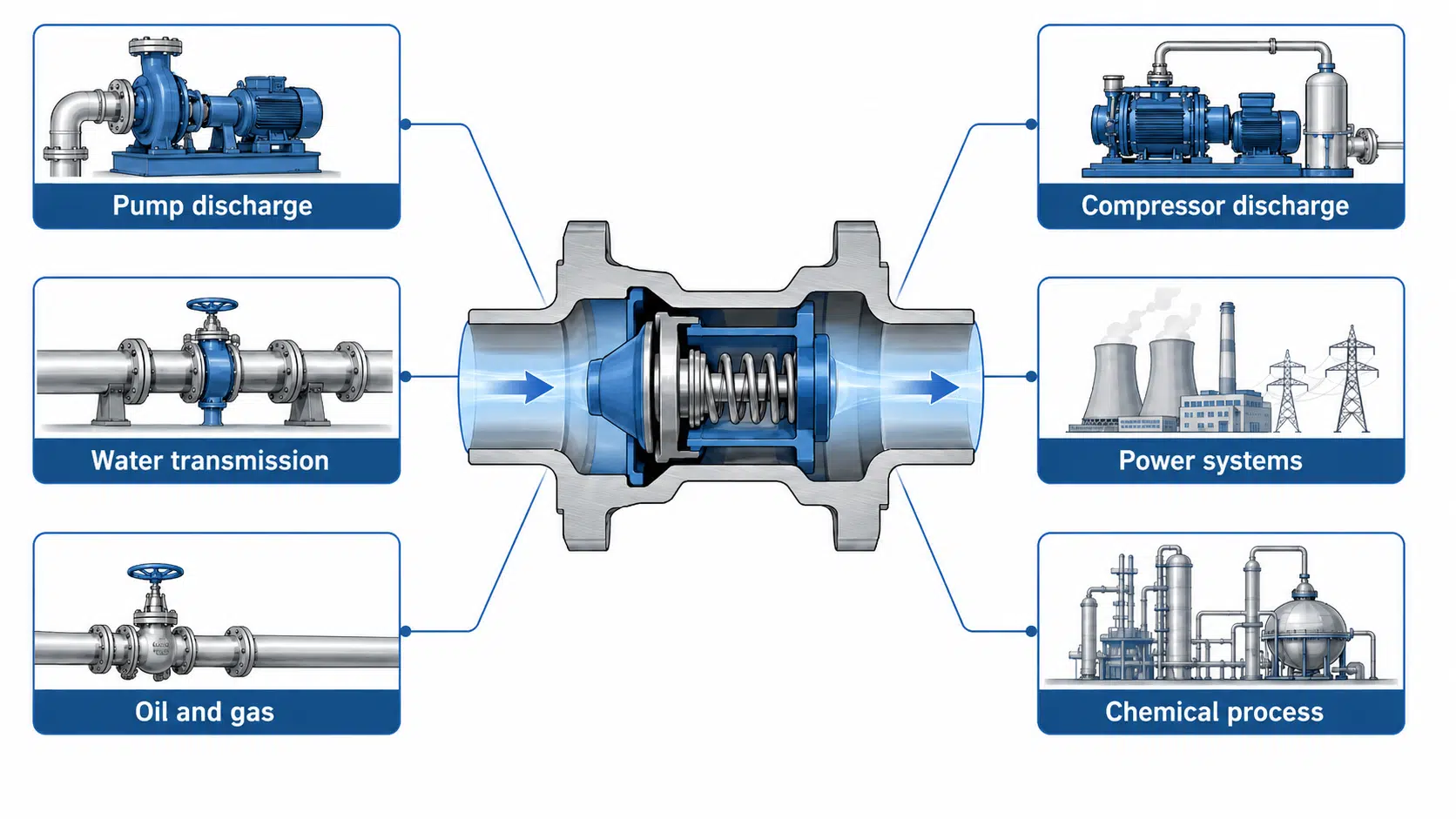

Où utilise-t-on les clapets anti-retour à buse ?
Les clapets anti-retour à buse sont utilisés dans les applications où le contrôle du reflux, la fermeture rapide et la réactivité sont essentiels. Ils doivent être choisis en fonction des conditions d'utilisation, et non pas uniquement en fonction de leur appellation technique.
Entretien de la sortie de pompe
La sortie d'une pompe est l'une des applications les plus courantes des clapets anti-retour à buse. Lorsqu'une pompe s'arrête ou ralentit, un reflux peut se produire. Un clapet anti-retour à buse à ressort peut contribuer à se fermer avant que le reflux ne devienne important.
Cette solution est utile dans les réseaux de distribution d'eau, le traitement des eaux usées, le dessalement, les circuits d'eau de refroidissement, l'alimentation des chaudières et d'autres systèmes à pompes où les coups de bélier ou les pics de pression peuvent endommager les équipements et les canalisations.
Systèmes de refoulement de compresseur et à inversion rapide
Les systèmes de refoulement de compresseur et les systèmes à gaz à inversion rapide peuvent entraîner des changements brusques dans le sens du débit. Dans ces systèmes, un clapet anti-retour lent ou instable peut vibrer, claquer ou permettre un reflux vers les équipements rotatifs.
On peut opter pour un clapet anti-retour à buse lorsque la rapidité de fermeture, la stabilité du mouvement du disque et la protection de l'équipement priment sur le coût initial le plus bas.
Applications dans les procédés industriels
Les clapets anti-retour à buse peuvent être utilisés dans les secteurs du pétrole et du gaz, de la pétrochimie, de la chimie, de l'énergie, de l'eau et d'autres industries de transformation. La conception finale dépend du fluide, de la pression, de la température, de la compatibilité des matériaux, des exigences en matière d'étanchéité et des spécifications du projet.
| Application | Pourquoi un clapet anti-retour à buse pourrait convenir |
|---|---|
| Décharge de la pompe | Permet de limiter le reflux lorsque la pompe s'arrête ou ralentit |
| Sortie du compresseur | Permet une réponse rapide en cas d'inversion du débit |
| Transmission de l'eau | Contribue à réduire le risque de coups de bélier dans les installations compatibles |
| Systèmes de centrales électriques | Contribue à la protection des équipements et à la réactivité |
| Services pétroliers et gaziers | Utilisé lorsque la prévention du refoulement et l'étanchéité de l'enveloppe sous pression sont essentielles |
| Lignes de traitement chimique | Nécessite une vérification de la compatibilité des matériaux, des ressorts et des sièges |
| Dessalement / Services liés à l'eau de mer | Nécessite l'utilisation de matériaux résistants à la corrosion et la vérification des documents |
Les clapets anti-retour à buse ne constituent pas le premier choix pour toutes les applications. Les solides lourds, les boues abrasives, les fluides encrassés susceptibles d'entraver le mouvement du guide ou du ressort, ou encore les applications à haut risque nécessitant une isolation certifiée sans fuite doivent faire l'objet d'une analyse spécifique au projet. Le nom du type de vanne ne suffit pas à lui seul pour déterminer le choix.

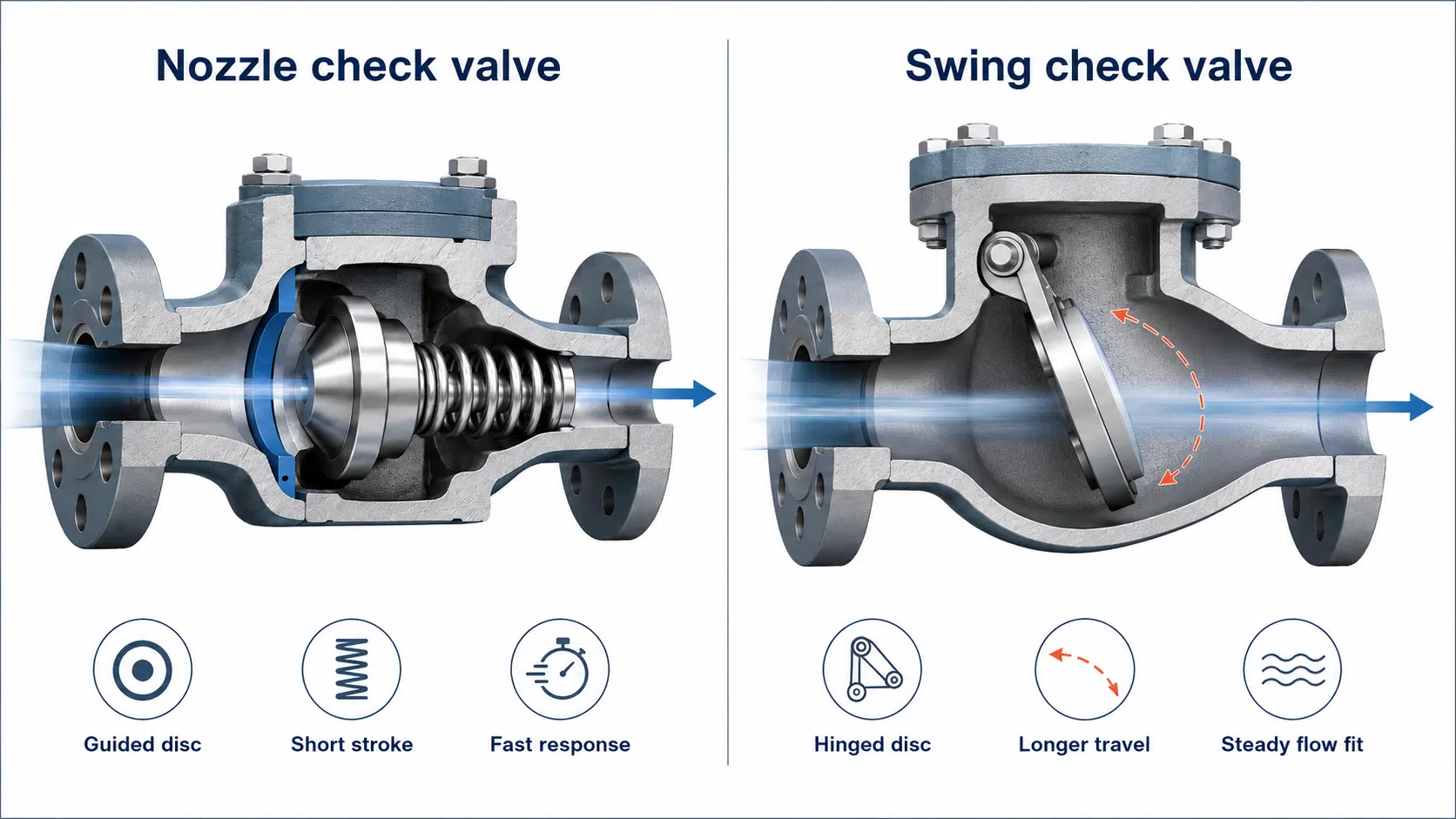

Clapet anti-retour à buse vs clapet anti-retour à battant : principales différences
Un clapet anti-retour à buse n'est pas toujours “ meilleur ” qu'un clapet anti-retour à battant. Le choix le plus judicieux dépend du comportement du débit, des limites de perte de charge, du risque de coup de bélier, des besoins en matière d'entretien, de l'espace disponible pour l'installation et du budget.
| Facteur | Clapet anti-retour de la buse | Clapet anti-retour à battant |
|---|---|---|
| Mécanisme de fermeture | Disque à guidage axial ou central assisté par ressort | Le disque articulé s'ouvre et se ferme |
| Vitesse de réponse | Généralement plus rapide grâce à la course réduite du disque | Généralement plus lent, car le disque décrit un arc plus long |
| Risque de coup de bélier | Choisi pour réduire les claquements dans un service nécessitant une réponse rapide | Peut présenter un risque accru de coup de bélier dans les systèmes à inversion rapide |
| Perte de charge | Cela dépend de la conception interne, des dimensions et des données de débit fournies par le fabricant | Ce chiffre peut être inférieur dans les systèmes à débit constant et à faible pulsation fonctionnant à plein débit ; il doit néanmoins être vérifié à l'aide de courbes ou de données |
| Coût initial | Généralement plus élevé | Généralement inférieur |
| L'accent mis sur la maintenance | État des ressorts, des guides, des disques et des sièges | Usure des charnières, des goupilles, des disques et des sièges |
| Le service le mieux adapté | Débit de pompe, débit de compresseur, systèmes sensibles aux coups de bélier | Systèmes à faible risque, économiques et à débit constant |
Quand il est préférable d'utiliser un clapet anti-retour à buse
On privilégie souvent un clapet anti-retour à buse lorsque le système présente une forte décélération du débit, des arrêts de pompe, des conditions de refoulement du compresseur, un risque de coup de bélier ou lorsqu'une fermeture rapide sans claquement est nécessaire.
Cette solution peut également être privilégiée lorsqu'une conception compacte, guidée et assistée par ressort est requise et que le projet permet de justifier le coût initial plus élevé grâce à une meilleure réponse dynamique ou à une réduction des risques d'exploitation.
Dans quels cas un clapet anti-retour à battant peut-il encore être acceptable ?
A clapet anti-retour à battant peut néanmoins être acceptable dans les systèmes à faible risque caractérisés par un débit constant, un risque modéré de coup de bélier et des contraintes budgétaires. Elle peut également convenir lorsque le passage à pleine section et la simplicité de construction priment sur la rapidité de fermeture.
Le choix ne doit pas reposer uniquement sur la désignation du type de vanne. Il doit tenir compte de la dynamique des flux, de la marge de perte de charge, des conséquences d'un reflux, de l'orientation de l'installation et de la stratégie de maintenance.

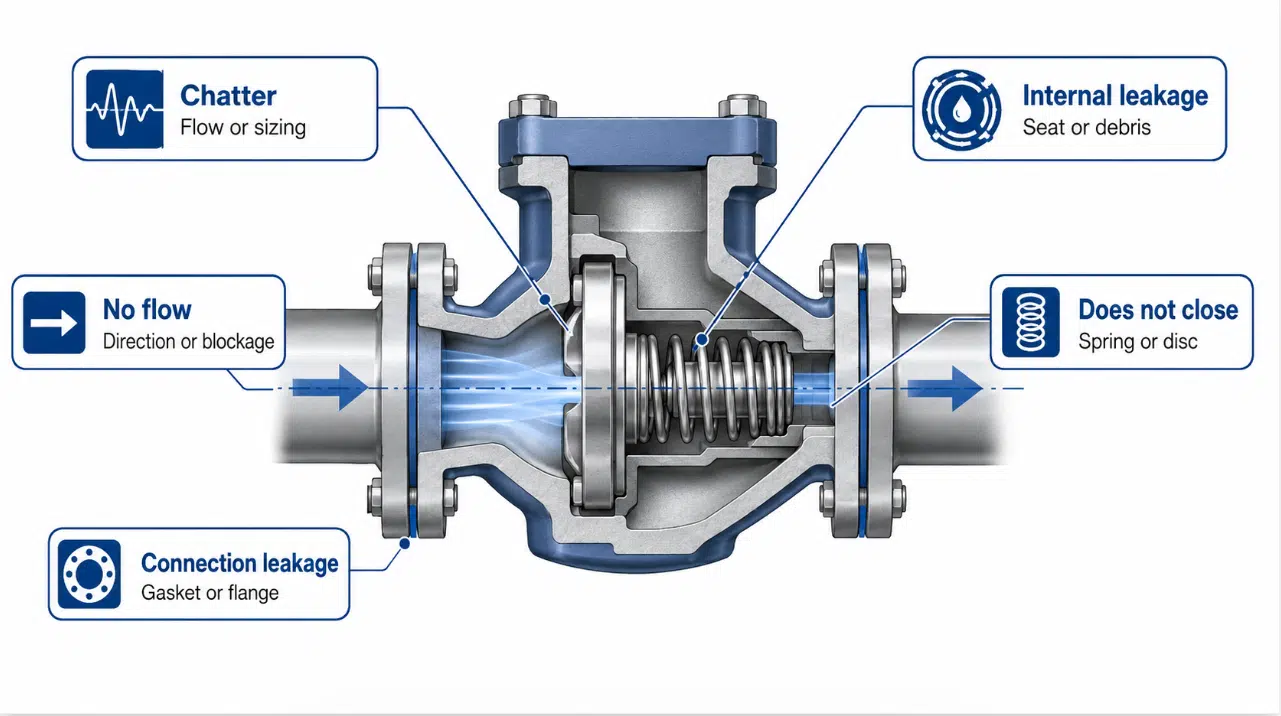

Dépannage des clapets anti-retour des buses
Le dépannage doit commencer par l'état de fonctionnement. De nombreux problèmes liés aux clapets anti-retour des buses sont dus au dimensionnement, à l'instabilité du débit, à la présence de débris, à l'usure du siège, au sens d'installation ou à la réponse du ressort.
Des vibrations persistantes, des fuites, des coups de bélier ou l'absence de débit peuvent accélérer l'usure du siège, du disque, du ressort, du guide et de la zone du joint. Dans les cas graves, cela peut entraîner des arrêts imprévus ou présenter un risque pour l'équipement.
| Problème | Cause possible | Ce qu'il faut vérifier |
|---|---|---|
| Bruit de cliquetis ou vibrations | Vanne surdimensionnée, débit instable, faible vitesse d'écoulement, réponse du ressort inadaptée | Débit, dimensionnement, débit minimal, comportement des ressorts, tracé de la tuyauterie |
| Fuite interne | Usure des sièges, dommages aux disques, débris, matériau inadapté pour les sièges | Surface du siège, contact avec le disque, propreté du fluide, exigences en matière de fermeture |
| Pas de débit au niveau de la vanne | Sens de montage incorrect, tuyau bouché, disque bloqué, pression d'alimentation insuffisante | Flèche d'écoulement, obstruction de la conduite, mouvement du disque, pression en amont |
| La vanne ne se ferme pas | Dommages dus aux ressorts, débris, disque bloqué, condition de contre-pression | État du ressort, jeu du guide, course du disque, présence de débris à l'intérieur de la soupape |
| Fuite au niveau du raccord entre la vanne et le tuyau | Joint endommagé, désalignement des brides, boulons desserrés, mauvaise installation | Joint, face de bride, serrage des boulons, alignement, type de raccordement |
En cas de problèmes techniques graves, ne considérez pas le dépannage comme une simple opération de réparation. Si le même problème persiste, vérifiez le dimensionnement, le débit minimal, la réponse du ressort, l'orientation de l'installation et le comportement du débit du système.
Vérification finale de la taille avant de passer commande
Avant de choisir ou de commander un clapet anti-retour à buse, vérifiez les données d'application et les contraintes du projet. Ceci est particulièrement important pour les projets de remplacement, les systèmes de refoulement de pompes, les systèmes de refoulement de compresseurs et les canalisations sensibles aux coups de bélier.
| Élément de vérification de l'ajustement | Confirmer avant l'achat |
|---|---|
| Type de vanne | La terminologie relative aux buses, aux modèles axiaux et aux modèles sans claquement correspond à celle de la fiche technique et du schéma |
| Taille et classe de pression | Conforme au type de conduite, à la pression nominale et aux spécifications du projet |
| Moyen | Compatible avec les matériaux de la carrosserie, des garnitures, des sièges, des ressorts et des joints |
| Conditions d'écoulement | On comprend ce que sont le débit normal, le débit minimal, le débit maximal et la décélération du débit |
| Perte de charge | Les données du fabricant correspondent à la perte de charge admissible |
| Réponse de ressort | Convient pour l'ouverture, la stabilité et le moment de la fermeture |
| Orientation de l'installation | La documentation autorise une installation horizontale, verticale ou inclinée |
| Raccordement final | Convient aux installations à bride, à souder, filetées, à emboîtement ou compactes |
| Exigences en matière de sièges | Les attentes en matière de coupure et les exigences relatives aux essais sont claires |
| Extraction de données | La longueur face à face, les cotes de raccordement et l'espace d'installation sont vérifiés |
Un contrôle d'ajustement insuffisant peut entraîner des vibrations, une perte de pression excessive, une fermeture lente, un risque de coup de bélier, une usure prématurée ou une protection insuffisante de la pompe ou du compresseur.
FAQ
Qu'est-ce qu'un clapet anti-retour ?
Un clapet anti-retour à buse est un clapet anti-retour industriel qui permet le débit dans le sens normal et empêche le reflux. Il se caractérise généralement par un passage axial profilé, un disque guidé, une fermeture assistée par ressort et un système d'étanchéité au niveau du siège.
Comment fonctionne un clapet anti-retour de buse ?
Le débit entrant pousse le disque vers l'extérieur et comprime le ressort. Lorsque le débit ralentit, le ressort ramène le disque vers le siège. Cette fermeture à course courte permet d'empêcher le reflux avant qu'un claquement violent ne se produise.
À quoi sert un clapet anti-retour à buse ?
Il empêche le reflux dans les canalisations et contribue à protéger les pompes, les compresseurs, les tuyauteries et les équipements de production contre les effets du reflux, les coups de bélier, les pics de pression et le fonctionnement instable des clapets anti-retour dans les applications appropriées.
Le clapet anti-retour à buse est-il de type anti-claquement ?
On opte souvent pour un clapet anti-retour à buse dans le cadre d'une utilisation sans coup de bélier, mais l'absence de coup de bélier relève d'une intention de conception et non d'une garantie absolue. Les performances réelles dépendent du dimensionnement du clapet, de la conception du ressort, des conditions d'écoulement, de l'orientation de l'installation et du comportement du système face aux coups de bélier.
Comment un clapet anti-retour à buse permet-il de réduire les coups de bélier ?
Cela permet de réduire les coups de bélier en amorçant la fermeture dès le ralentissement du débit, avant qu'un fort reflux ne se développe. Cela peut atténuer l'impact du reflux, mais en cas de coups de bélier importants, il reste nécessaire de procéder à une analyse à l'échelle du réseau.
Quelle est la différence entre un clapet anti-retour à buse et un clapet anti-retour à battant ?
Un clapet anti-retour à buse utilise un disque guidé par ressort qui se déplace principalement le long de l'axe d'écoulement. Un clapet anti-retour à battant utilise un disque articulé qui pivote pour s'ouvrir et se fermer. Les clapets anti-retour à buse sont souvent privilégiés pour les systèmes nécessitant une réponse rapide et sensibles aux coups de bélier, tandis que les clapets anti-retour à battant peuvent convenir aux systèmes à débit constant présentant moins de risques.
Quand faut-il opter pour un clapet anti-retour à buse ?
Optez pour un clapet anti-retour à buse lorsque la fermeture rapide, le contrôle du reflux, la protection de la pompe ou du compresseur, la réduction des coups de bélier, un encombrement réduit ou un mouvement stable du disque de guidage sont essentiels. Son utilisation doit être soigneusement étudiée lorsque le débit est très faible, instable, que le fluide est encrassé ou abrasif, ou encore qu'il se situe en dehors de la plage de fonctionnement recommandée par le fabricant.
Un clapet anti-retour à buse est-il identique à un clapet anti-retour à flux axial ?
Pas toujours. Un clapet anti-retour à buse est généralement de type à écoulement axial et à guidage central ; ces termes peuvent donc se recouper dans certains projets. Cependant, la notion de « clapet anti-retour à écoulement axial » est plus large. Consultez la fiche technique, le schéma et la documentation du fabricant pour vérifier la conception exacte.
Quelles informations faut-il connaître avant de choisir un clapet anti-retour à buse ?
Vérifiez le fluide, le débit, la pression, la température, la décélération du débit, la pression de fissuration ou le comportement à l'ouverture, la marge de perte de charge, l'orientation de montage, le raccord d'extrémité, les exigences relatives au siège, les exigences en matière d'essais et les cotes indiquées sur le plan. Des données manquantes peuvent entraîner un mauvais choix de ressort, des vibrations, une perte de charge excessive, un risque de coup de bélier ou une usure prématurée.
Conclusion
Un clapet anti-retour à buse peut être défini comme un clapet anti-retour industriel à réponse rapide, destiné à contrôler le reflux et à assurer une fermeture sans à-coups. Son intérêt technique réside dans l'interaction entre le trajet axial du flux, le disque guidé, la course courte assistée par ressort, la conception du siège et le comportement du débit dans le système.
Pour les systèmes stables et à faible risque, un clapet anti-retour simple peut suffire. En revanche, pour les refoulements de pompes et de compresseurs, ainsi que pour les applications sensibles aux coups de bélier, un clapet anti-retour à buse correctement choisi offre une meilleure protection contre le reflux, les chocs, les vibrations et les pics de pression.
Le choix final ne doit pas se fonder uniquement sur la désignation du type de vanne. Avant l'achat, il convient de vérifier la réponse de fermeture, les données relatives à la perte de charge, la configuration du siège et du ressort, l'orientation de montage, ainsi que les conséquences d'un reflux.
Soutien aux applications et aux spécifications
Pour le choix d'un clapet anti-retour à buse, veuillez préparer les données relatives au fluide, à la pression, à la température, au débit, aux conditions de décélération du flux, à l'orientation de montage, au raccordement, aux exigences concernant le siège et aux plans avant l'examen technique.
NTGD Valve peut vous accompagner dans l'analyse des applications et la définition des spécifications pour vos projets de clapets anti-retour à buse industrielle, notamment lorsque vous devez vérifier la réponse du ressort, le risque de coup de bélier, la perte de charge, l'adéquation à l'installation ou la protection contre le reflux.
