Vanne à siège résilient vs vanne à siège métallique

Lors d'une comparaison directe d'un robinet-vanne à siège résilient et robinet-vanne à siège métallique, La principale différence n'est pas seulement le matériau du siège. C'est la voie d'étanchéité, et cette voie affecte l'espérance de fuite, la résistance à la température, le risque d'abrasion, le couple de fonctionnement, la méthode d'entretien et le mode de défaillance en service réel.

Un robinet-vanne à siège résilient, également appelé robinet-vanne à siège résilient, est un robinet-vanne à siège résilient. robinet-vanne à étanchéité souple, Le robinet-vanne à siège métallique utilise un coin recouvert d'élastomère pour assurer une fermeture étanche dans de l'eau propre et des conditions de service modérées. Un robinet-vanne à siège métallique, également appelé robinet-vanne à joint dur, utilise un contact métal sur métal ou des surfaces d'étanchéité à surface dure pour les températures élevées, les produits abrasifs, corrosifs ou les applications industrielles sévères.

Le bon choix ne repose pas sur la question de savoir quelle vanne est “meilleure” en général. Il est basé sur le fluide, la température, la pression différentielle, la teneur en solides, les exigences en matière de fuites, l'accès à la maintenance et le risque lié au cycle de vie. Une vanne sélectionnée uniquement en fonction du prix initial, de la classe de pression nominale ou d'une simple étiquette “souple ou dure” peut créer des problèmes prévisibles plus tard : sièges endommagés, couple croissant, fuites inattendues ou réparations difficiles.

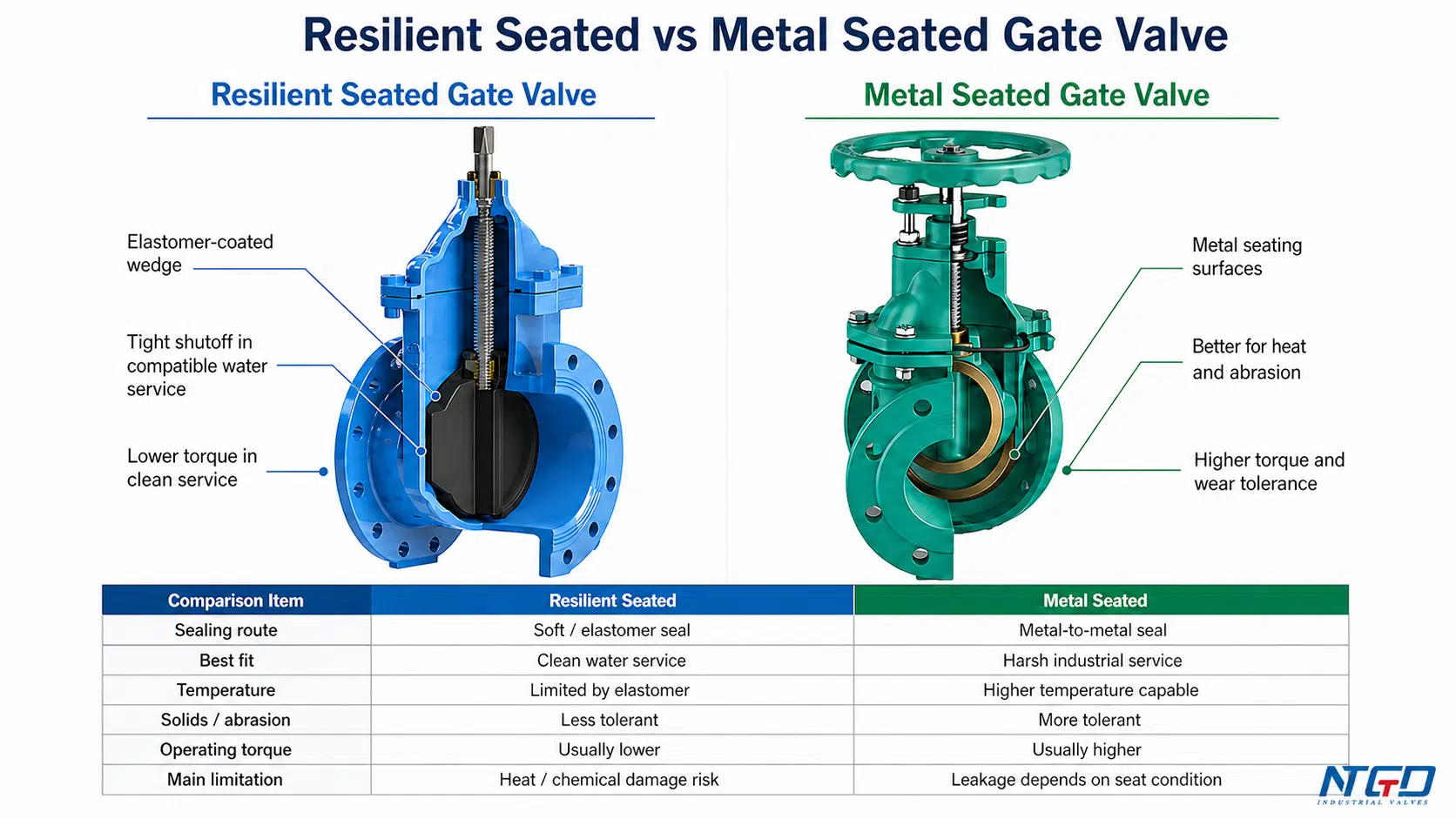

Robinet-vanne à siège résilient et robinet-vanne à siège métallique : Comparaison rapide

La façon la plus rapide de comparer les robinets-vannes à siège élastique et à siège métallique est d'examiner le compromis entre l'étanchéité dans un service propre et la durabilité dans un service plus sévère.

A robinet-vanne à siège élastique Le robinet-vanne à siège métallique est généralement choisi lorsque la priorité est une fermeture étanche, un faible couple de fonctionnement et une maintenance pratique dans un service d'eau compatible. Un robinet-vanne à siège métallique est généralement choisi lorsque la priorité est la résistance thermique, la résistance à l'usure, la résistance à la corrosion et la fiabilité du service dans des conditions plus difficiles.

Terminologie et champ d'application : Joint souple, joint dur, joint résilient et joint métallique

La terminologie peut prêter à confusion car les fabricants et les marchés utilisent des noms différents pour le même concept de base de l'étanchéité.

Robinet-vanne à siège résilient et robinet-vanne à joint souple

A robinet-vanne à siège élastique est communément appelé robinet-vanne à étanchéité souple. Le terme “élastique” décrit le matériau d'étanchéité élastomère sur la cale ou la surface d'étanchéité. Dans de nombreuses conceptions de réseaux d'eau, la cale est encapsulée dans du caoutchouc tel que l'EPDM ou le NBR.

Lorsque la vanne se ferme, l'élastomère se comprime contre la zone du siège. Cette déformation contrôlée aide à compenser les irrégularités mineures de la surface, ce qui explique pourquoi les robinets-vannes à étanchéité souple peuvent obtenir une fermeture étanche avec une charge d'appui relativement faible dans le service d'eau propre.

Cette conception est efficace lorsque le fluide est compatible avec l'élastomère, lorsque la température reste dans les limites du matériau du siège et lorsque le service ne contient pas de particules abrasives tranchantes susceptibles de couper la surface du caoutchouc.

Robinet-vanne à siège métallique et robinet-vanne à joint dur

A robinet-vanne à siège métallique est communément appelé robinet-vanne à joint dur. Au lieu de s'appuyer sur la déformation de l'élastomère, la soupape assure l'étanchéité par contact entre les surfaces d'appui métalliques. En fonction de la conception de la soupape et des conditions de service, ces surfaces peuvent être en acier inoxydable, en bronze, en acier allié, en matériau à surface dure ou en un autre type de garniture.

Cette conception est utilisée lorsque les matériaux élastomères du siège peuvent être endommagés par des températures élevées, des solides abrasifs, des milieux corrosifs ou des conditions de fonctionnement sévères. La valeur de sélection n'est pas simplement due au fait que le métal est “plus dur”. La valeur est que la voie d'étanchéité peut survivre à des conditions de service qui endommageraient rapidement un siège souple.

Pourquoi cette comparaison s'applique-t-elle spécifiquement aux robinets-vannes ?

Cet article se concentre sur conception du siège du robinet-vanne. Elle ne doit pas être considérée comme une comparaison générale des sièges souples et métalliques pour tous les types de soupapes.

Pour les robinets-vannes, les détails importants sont la course verticale de l'opercule ou du coin, la voie de contact avec le siège, la géométrie du fond du corps, le risque d'accumulation de débris et les performances d'isolation. Les robinets à tournant sphérique, les robinets à papillon et les robinets-vannes à guillotine utilisent une géométrie de fermeture et un comportement de chargement du siège différents, de sorte que leur logique de siège souple et de siège métallique ne doit pas être transférée directement dans cette comparaison des robinets-vannes.

Qu'est-ce qu'un robinet-vanne à siège résilient et qu'est-ce qu'un robinet-vanne à siège métallique ?

Les deux types de vannes sont des vannes d'isolement. Ils sont tous deux destinés à être complètement ouvert ou complètement fermé, Les vannes à guillotine ne sont pas utilisées comme vannes d'étranglement. La différence réside dans la manière dont l'opercule assure l'étanchéité contre le siège et dans la façon dont cette voie d'étanchéité réagit à l'eau, aux solides, à la pression, à la température, à la corrosion et aux conditions d'entretien.

Qu'est-ce qu'un robinet-vanne à siège résilient ?

Un robinet-vanne à siège résilient utilise un opercule ou un coin recouvert d'un matériau élastomère. Dans de nombreuses vannes de distribution d'eau, le corps de la vanne est en fonte ductile ou en fonte grise, tandis que le coin est encapsulé dans de l'EPDM, du NBR ou un autre composé en caoutchouc. La tige peut être en acier inoxydable, en bronze ou dans un autre matériau résistant à la corrosion, en fonction des spécifications.

Le siège résilient permet à la vanne d'obtenir une fermeture étanche avec un couple relativement faible. Il est particulièrement utile lorsque le fluide est de l'eau propre ou de l'eau traitée et lorsque le contrôle des fuites est plus important que la résistance aux hautes températures ou à l'abrasion.

Un robinet-vanne élastique n'est pas automatiquement adapté à tous les services. L'élastomère doit être compatible avec le fluide et la température. Une mauvaise sélection de l'élastomère peut entraîner un gonflement, un durcissement, une coupure, une fissuration ou une perte de force d'étanchéité. Des solides pointus, des particules abrasives, une chaleur élevée ou des produits chimiques incompatibles peuvent transformer un joint souple et étanche en un point de défaillance prématuré.

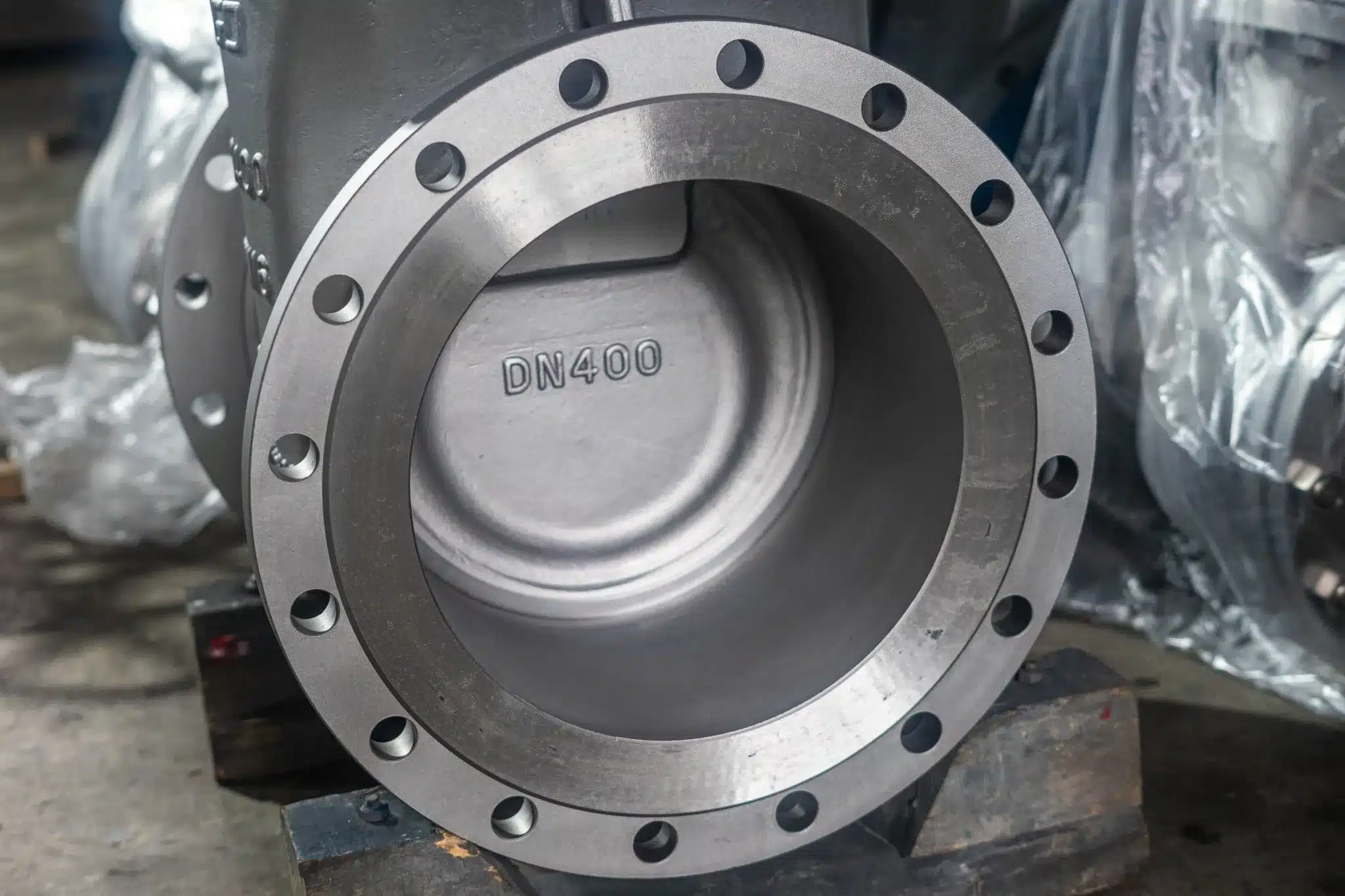

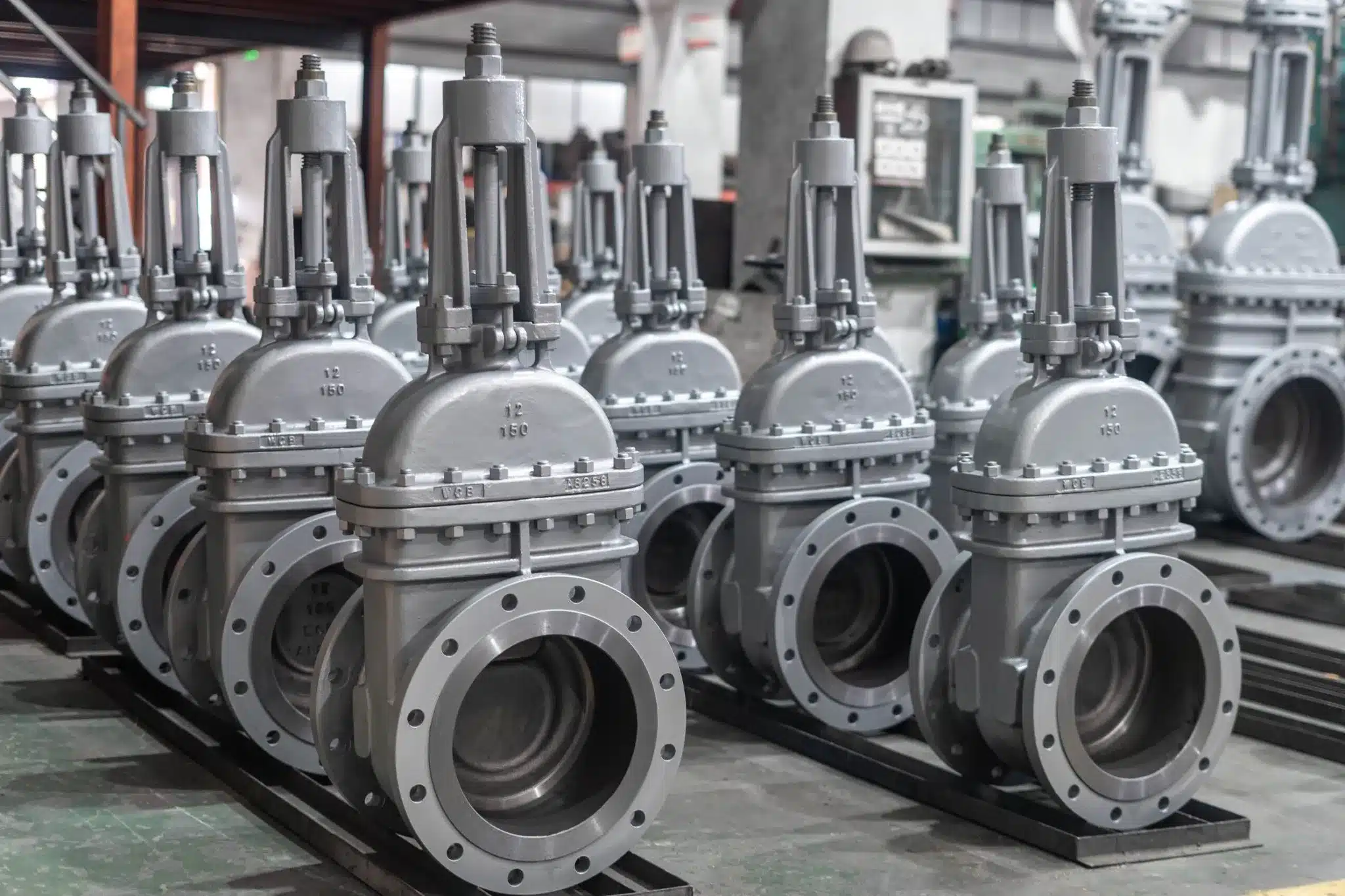

Qu'est-ce qu'un robinet-vanne à siège métallique ?

A robinet-vanne à siège métallique utilise des surfaces d'étanchéité métalliques entre l'opercule ou le coin et le siège de la vanne. Les matériau du corps de la vanne peut être en acier moulé, en acier inoxydable, en acier forgé ou dans un autre matériau choisi en fonction des exigences de pression, de température et de corrosion. La zone de contact du siège ou du coin peut être en acier inoxydable, en bronze, en alliage à surface dure ou dans un autre matériau résistant à l'usure.

L'objectif d'une conception à siège métallique n'est pas simplement de rendre la soupape plus résistante. Il s'agit de maintenir une voie d'étanchéité utilisable lorsque les sièges souples sont endommagés par la chaleur, les particules abrasives, les services corrosifs ou les conditions industrielles sévères.

Un robinet-vanne à siège métallique ne doit pas être décrit comme étant automatiquement “sans fuite”. Les performances d'étanchéité dépendent de la conception, de l'état du siège, de la pression, de la norme applicable, de la méthode d'essai et de l'historique de la maintenance. Le revêtement dur n'apporte une valeur ajoutée que s'il correspond à l'abrasion, à la température, à la corrosion et à l'itinéraire de réparation du service.

Comment la conception des sièges et des joints affecte les fuites, la température, la pression et l'usure

La conception du siège n'a pas qu'une incidence sur les fuites. Elle modifie le comportement de la soupape en fonction de la température, de la pression différentielle, des débris, des cycles, de l'usure, de la corrosion et de la maintenance.

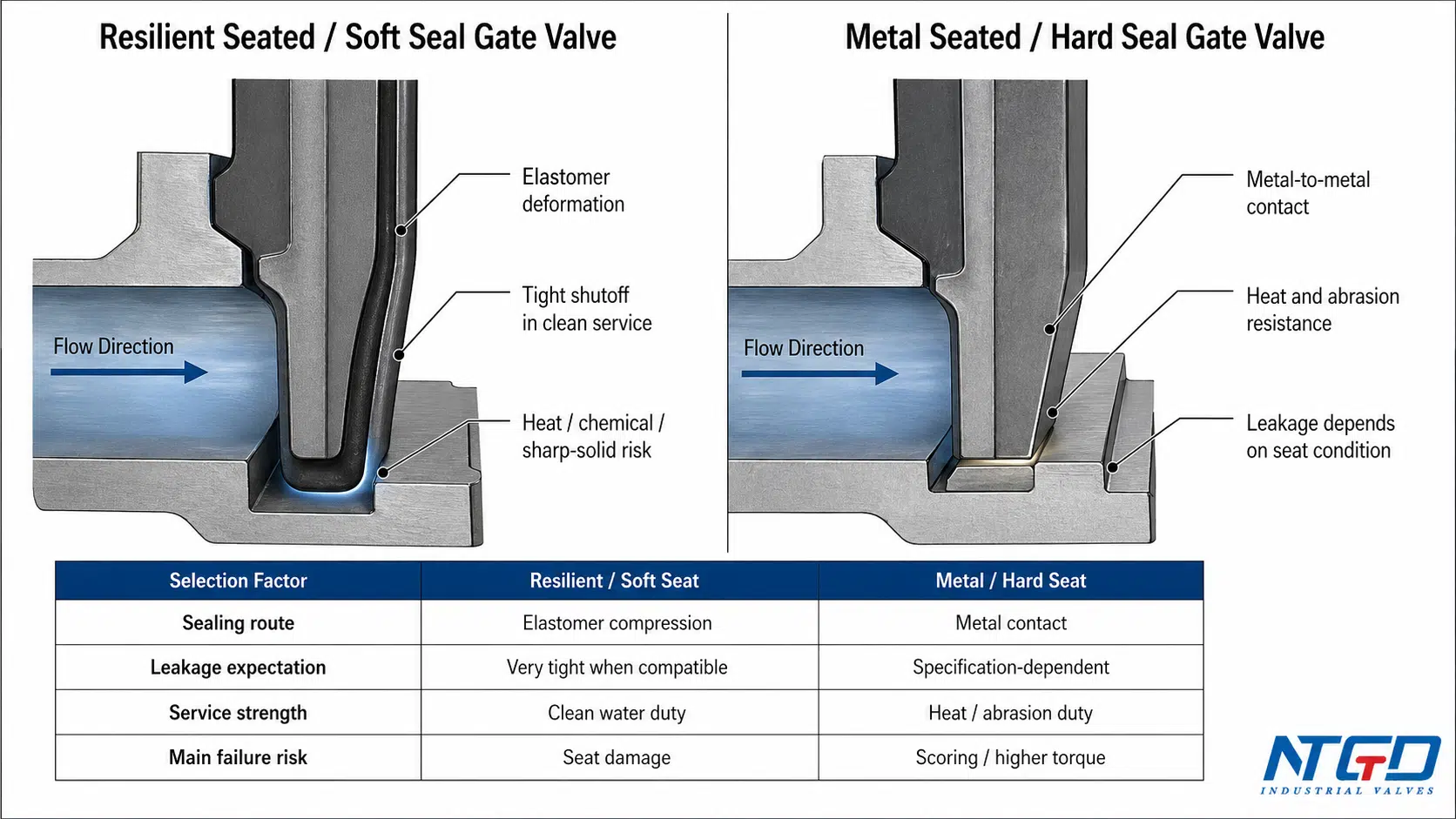

Déformation de l'élastomère par rapport au contact métal-métal

Une vanne à siège résilient assure l'étanchéité en permettant à l'élastomère de se comprimer contre la zone du siège. Cette déformation contrôlée est la raison pour laquelle les robinets-vannes à étanchéité souple peuvent assurer une fermeture étanche dans les services d'eau propre. Le matériau élastique peut compenser les irrégularités mineures de la surface qui, autrement, deviendraient des voies de fuite.

Cette même propriété devient une limitation lorsque le service change. Des particules abrasives pointues peuvent couper ou éroder le caoutchouc. Des produits chimiques incompatibles peuvent gonfler ou dégrader l'élastomère. Une température élevée peut durcir, ramollir, fissurer ou déformer de façon permanente le matériau du siège. Une fois que l'élastomère a perdu son comportement physique d'étanchéité, la vanne peut ne plus maintenir une fermeture étanche.

Une soupape à siège métallique repose sur le contact direct entre des surfaces métalliques usinées ou à surface dure. Cette conception ne dépend pas de l'élasticité du caoutchouc. Elle est plus tolérante à la chaleur et à l'abrasion, mais les surfaces d'étanchéité doivent rester utilisables. Les rayures, les égratignures, le grippage, la corrosion ou les particules incrustées peuvent augmenter les fuites et le couple de fonctionnement.

Fermeture étanche, attentes en matière d'étanchéité à la bulle et fuites admissibles

Pour les systèmes d'eau propre, les robinets-vannes à siège résilient sont souvent choisis parce que l'étanchéité est une exigence clé. Dans ce contexte, la cale revêtue d'élastomère peut offrir une très faible fuite lorsque le robinet est neuf, que le siège est propre et que l'élastomère est compatible avec le service.

Cela ne signifie pas que l'expression “étanchéité souple” doive être considérée comme une promesse universelle d'absence de fuite. Les déclarations d'étanchéité doivent être comprises en fonction des conditions d'essai spécifiées, de la propreté des surfaces d'appui, de la conception de la vanne, de la pression et de l'exigence du projet applicable. Les fuites en service peuvent varier en fonction de l'exposition aux débris, de l'usure du siège, de la température, des cycles ou d'un mauvais entretien.

Les robinets-vannes à siège métallique sont sélectionnés pour une raison différente. Dans des conditions de service difficiles, une fermeture parfaite à siège souple peut être irréaliste car l'élastomère peut être endommagé rapidement. Un robinet à siège métallique peut mieux tolérer le service, même si la fuite autorisée est différente. L'exigence correcte en matière de fuite doit être confirmée par rapport à la réglementation en vigueur. norme d'inspection et d'essai des vannes, Le projet doit être réalisé en tenant compte de la spécification du projet et de l'état réel du siège.

La question pratique n'est pas seulement “quelle vanne est plus étanche lorsqu'elle est neuve ?”. Il s'agit également de savoir quelle vanne maintient une isolation acceptable après une exposition réelle à la température, aux solides, à la corrosion et aux cycles de fonctionnement.“

Limites de température, de pression, d'abrasion et de corrosion

La température est l'une des limites les plus fortes entre les deux modèles. Les sièges en élastomère sont limités par les propriétés du composé de caoutchouc. L'EPDM, le NBR, le PTFE et d'autres matériaux de siège ont des propriétés différentes. limites de température et de compatibilité chimique. La température de fonctionnement continu, l'exposition à la température à court terme et les conditions de nettoyage ou de perturbation doivent être vérifiées séparément lorsque le projet est sensible.

La pression est également importante, mais elle ne suffit pas à déterminer le type de soupape. La pression différentielle affecte la charge du siège, la force de coincement et le couple de fonctionnement. Une soupape à siège résilient peut fonctionner correctement dans un système d'eau nominal, mais ne pas convenir si des solides pointus ou des produits chimiques incompatibles attaquent l'élastomère. Une soupape à siège métallique peut mieux supporter des pressions et des températures élevées, mais elle peut nécessiter un couple plus important et une maintenance plus précise.

L'abrasion et la corrosion doivent être jugées séparément. L'abrasion coupe ou use les surfaces d'étanchéité. La corrosion attaque le corps, la garniture, le siège, la tige et les matériaux de revêtement. Un service avec de l'eau chaude propre est différent d'un service avec une boue abrasive froide. Une conduite d'eau légèrement corrosive est différente d'une conduite contenant un acide fort, un alcali ou une contamination chimique.

Modes de défaillance courants des sièges souples et métalliques

Il s'agit là du principal compromis technique. Un siège souple n'est pas faible par défaut. Un siège métallique n'est pas étanche par défaut. Chaque conception échoue d'une manière différente lorsqu'elle est utilisée dans le mauvais service.

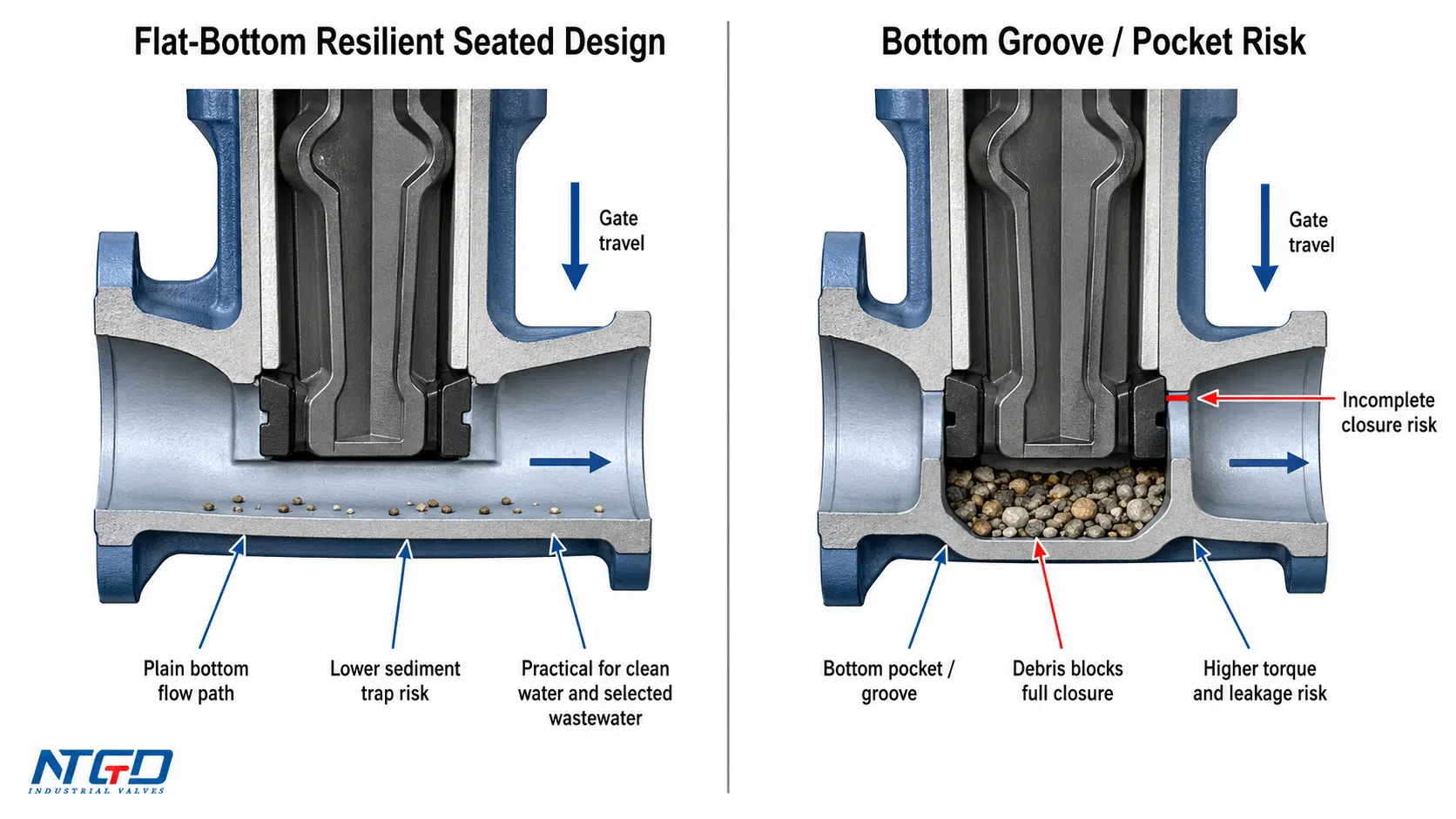

Structure spécifique aux vannes : Fond plat, rainure et risque de débris

Un robinet-vanne ne se différencie pas seulement par le matériau du siège. Le fond du corps et la voie d'écoulement peuvent également influencer les performances de fermeture, en particulier dans les services d'eau, d'eaux usées, d'eau brute et d'eau contenant des sédiments.

Corps à fond plat ou sans rainure dans les modèles assis résilients

De nombreux robinets-vannes à siège résilient utilisent un conception de la carrosserie à fond plat ou lisse. Cela réduit l'espace où le sable, les petits cailloux, la rouille, la boue ou d'autres particules peuvent s'accumuler. Lorsque la vanne se ferme, la cale revêtue de caoutchouc peut se mettre en position sans forcer de grandes quantités de débris dans une rainure de siège profonde.

Cette conception est l'une des raisons pour lesquelles les robinets-vannes à siège résilient sont largement utilisés dans les domaines suivants systèmes municipaux d'approvisionnement en eau et de traitement des eaux usées. L'avantage n'est pas seulement l'étanchéité du caoutchouc. Il est également possible de réduire l'accumulation de sédiments dans la voie d'écoulement et le fond du corps, en fonction de la construction exacte.

Risque lié à la présence d'une rainure ou d'une poche dans certains modèles à siège métallique

Certains modèles de robinets-vannes traditionnels à siège métallique peuvent présenter une rainure ou une poche inférieure associée à la zone de siège. Dans un service propre, cela peut ne pas créer de problème immédiat. Dans le cas d'eau brute, de sédiments, d'eaux usées ou d'un service sale, les solides peuvent se déposer dans la zone inférieure et empêcher la fermeture complète.

Lorsque des débris empêchent la course complète de l'opercule, l'opérateur peut être confronté à un couple plus élevé, à une fermeture incomplète ou à une détérioration du siège. Le forçage répété de la vanne peut endommager les surfaces d'appui et créer un chemin de fuite qui n'existait pas lorsque la vanne était neuve.

Sédiments, sable, boues et fermeture incomplète

Le risque de débris doit être considéré séparément de la classe de pression. Une soupape peut avoir la bonne classe de pression mais avoir des performances médiocres si des solides s'accumulent dans le corps et interfèrent avec la fermeture.

Pour la distribution d'eau et l'eau traitée, une conception à siège résilient offre souvent un équilibre pratique entre une fermeture étanche et un passage de flux propre. Pour les boues abrasives, les solides à haute température ou les fluides industriels corrosifs, le siège métallique peut encore être préféré, mais la conception du corps, l'accès au rinçage, le matériau de la garniture et le plan d'entretien deviennent plus importants.

La conception du fond du corps doit être vérifiée à partir du dessin, de la fiche technique ou des détails de construction du robinet. Elle ne doit pas être présumée uniquement à partir de l'étiquette “à siège élastique” ou “à siège métallique”.”

Pourquoi c'est important dans les services d'eau brute, d'eaux usées et de sédiments

Les services d'eau brute et d'eaux usées ne sont pas toujours des services d'eau propre. Ils peuvent contenir du sable, du limon, des solides biologiques, de la rouille ou des débris provenant de canalisations vieillissantes. Dans ces systèmes, le choix entre robinets-vannes à siège métallique et résilient doit tenir compte à la fois du matériau d'étanchéité et de la géométrie du corps.

Un modèle à siège souple et à fond plat peut être efficace lorsque les solides sont fins, non tranchants et compatibles avec l'élastomère. Un modèle à siège métallique peut être nécessaire lorsque le service est abrasif, chaud, chimiquement agressif ou mécaniquement sévère. La réponse correcte dépend du type de solides, de leur dureté, de la température de fonctionnement et de la façon dont les particules affectent les surfaces d'étanchéité.

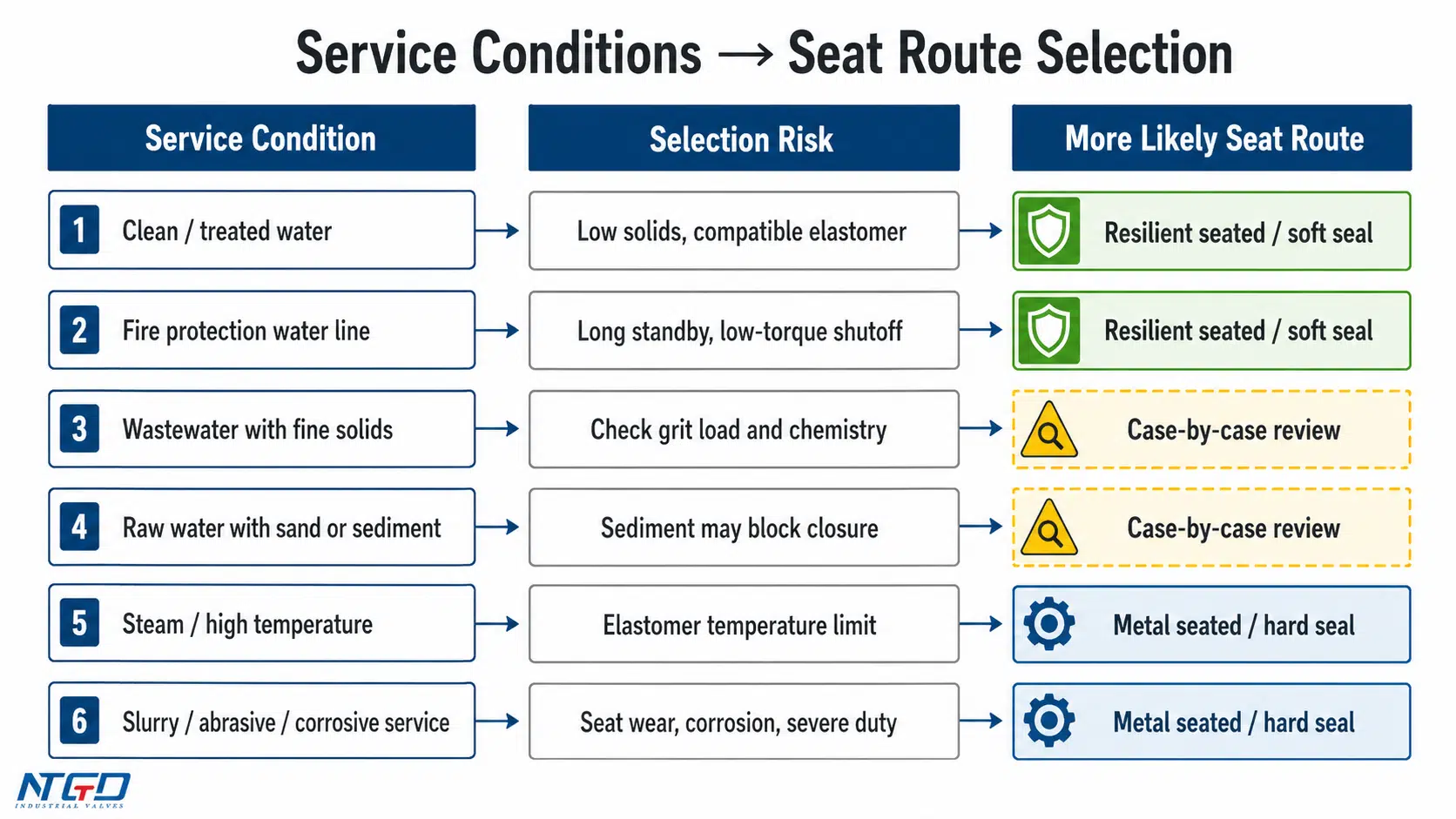

Matrice d'adéquation des applications : Quand choisir des robinets-vannes à siège résilient ou à siège métallique ?

Les applications ne doivent pas être jugées en fonction du seul nom de l'industrie. Le même système d'eau peut être propre, traité, brut, riche en sédiments ou traité chimiquement. Le même système industriel peut être léger ou sévère. La meilleure question est de savoir ce que la vanne verra réellement en service.

Eau propre, eau traitée et protection contre les incendies

Un robinet-vanne à siège résilient est généralement choisi pour les systèmes d'eau propre, d'eau traitée et de protection contre l'incendie, car les conditions de service correspondent aux points forts de la conception. Le coin recouvert de caoutchouc assure une fermeture étanche, le couple de manœuvre est relativement faible et la maintenance est souvent plus simple qu'avec un modèle à siège métallique.

Pour les systèmes d'eau potable ou municipaux, la spécification finale doit également confirmer le revêtement, l'approbation de l'élastomère, le matériau de la tige, le raccord d'extrémité, la classe de pression et les normes applicables aux réseaux d'adduction d'eau.

Service des eaux usées, de l'eau brute et des sédiments

Les eaux usées et l'eau brute nécessitent un jugement plus attentif. Les particules fines et les boues ne nécessitent pas automatiquement une soupape à siège métallique, en particulier si la température est modérée et si la soupape a un fond de corps approprié. Cependant, les grains pointus, les sédiments lourds ou les particules abrasives peuvent endommager les sièges élastiques.

Dans ces services, la vanne doit être sélectionnée en vérifiant le type de solides, la dureté des particules, la fréquence de fonctionnement, l'accès au nettoyage, l'exposition aux produits chimiques et les performances d'arrêt attendues. Les termes “eaux usées” ou “eaux brutes” ne suffisent pas à eux seuls à sélectionner le siège.

Vapeur, haute température et haute pression

Les températures élevées sont l'une des raisons les plus évidentes d'éviter les sièges élastiques standard. Les matériaux élastomères ont des limites de température définies, et le dépassement de ces limites peut entraîner une déformation, un durcissement, une fissuration ou une perte de force d'étanchéité.

Pour la vapeur, l'huile thermique, l'eau à haute température ou un service similaire, un robinet-vanne à siège métallique est généralement la meilleure solution. Le matériau du corps, le matériau de la garniture, classe de pression, La conception du capot et la méthode de fonctionnement doivent toujours correspondre aux conditions réelles de conception.

Boues, mines, produits chimiques, électricité, pétrole et gaz

Les robinets-vannes à siège métallique sont généralement sélectionnés pour les services industriels sévères car ils peuvent utiliser des surfaces d'étanchéité plus dures et des matériaux plus résistants pour le corps et les garnitures. Les boues minières, les fluides chimiques corrosifs, les systèmes de centrales électriques à haute température et certains services pétroliers et gaziers peuvent endommager rapidement les sièges souples.

Cela ne signifie pas que toutes les applications industrielles nécessitent un robinet-vanne à siège métallique. Le choix doit être basé sur le fluide, les solides, la température, la pression, la corrosion, la fréquence de fonctionnement, le comportement de fuite requis et le parcours de maintenance.

Cas limites nécessitant un examen technique

Certains services ne sont pas évidents. Le nom du service ne suffit pas à déterminer l'itinéraire du siège. La véritable décision dépend des données relatives au fluide, du profil de température, de la dureté des particules, de la compatibilité chimique, des fuites requises, de la fréquence de fonctionnement et de l'accès à la maintenance.

Les cas limites sont les suivants

• eau traitée avec dosage chimique
• eaux usées avec charge variable de grains
• eau brute avec sédiments saisonniers
• boue à basse température
• eau légèrement corrosive avec des matières solides occasionnelles
• isolation de l'eau à haute pression
• vannes d'isolement d'urgence à fonctionnement peu fréquent

Dans ces cas, le tracé du siège doit être confirmé avant que la vanne ne soit spécifiée. Une petite quantité de données de service manquantes peut entraîner le choix d'un mauvais matériau de siège, d'un mauvais couple de serrage ou d'un mauvais plan de maintenance.

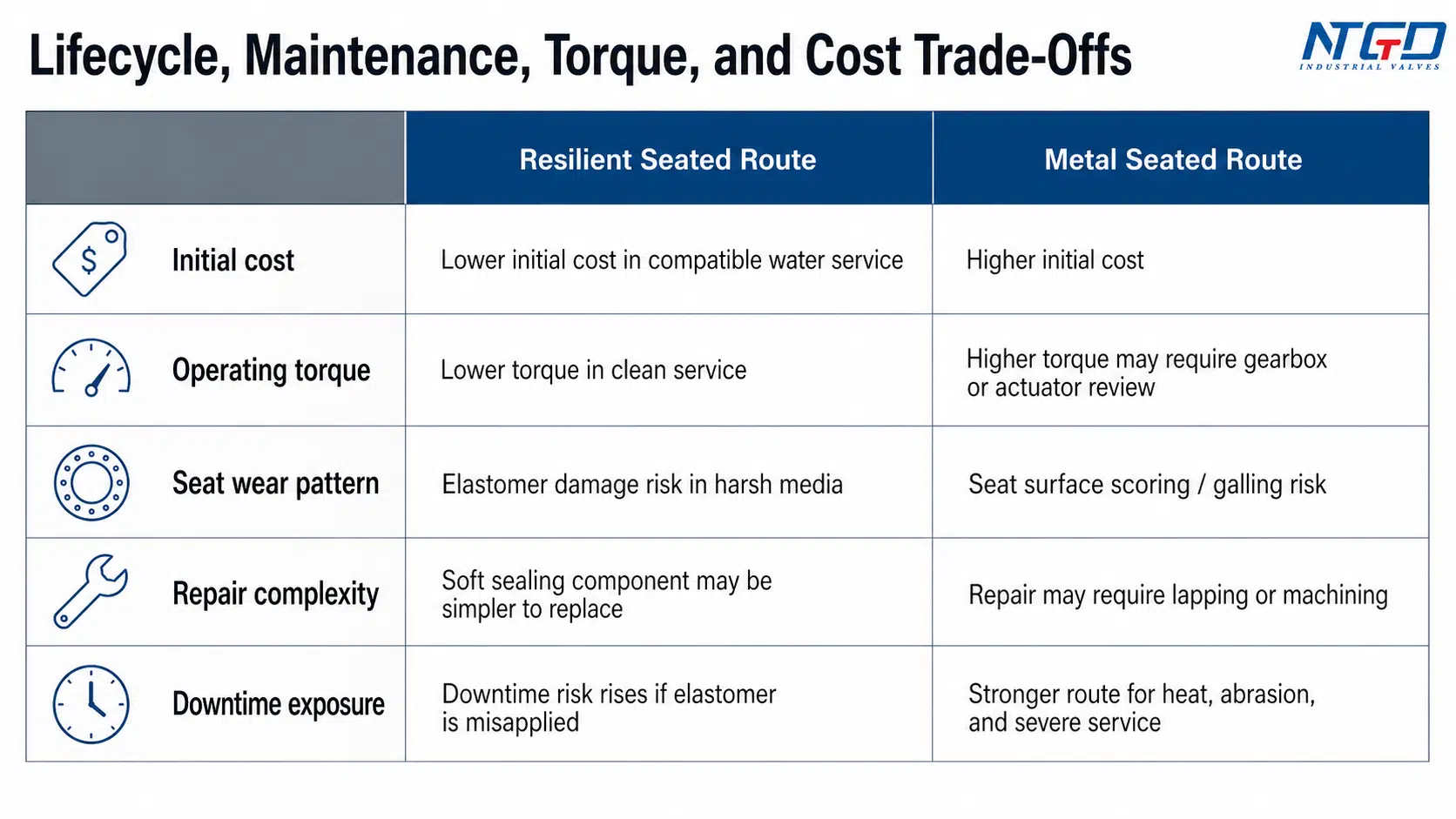

Cycle de vie, maintenance, couple et compromis sur les coûts

Le prix initial n'est qu'un élément de la sélection des vannes. La vanne la moins chère n'est pas toujours la solution la moins chère si elle tombe en panne prématurément, si elle fuit, si elle nécessite une réparation d'urgence ou si elle provoque un arrêt de l'installation.

Coût initial et coût du cycle de vie

Les robinets-vannes à siège résilient ont souvent un coût initial plus faible dans les projets d'adduction d'eau. La construction en fonte ductile, le siège en élastomère et la maintenance simplifiée les rendent économiques pour les grands systèmes de distribution d'eau.

Les robinets-vannes à siège métallique coûtent généralement plus cher en raison des matériaux plus résistants du corps, des garnitures métalliques, du rechargement, de l'usinage et des exigences de service plus strictes. En cas de service sévère, ce coût initial plus élevé peut être justifié s'il permet de réduire les dommages au siège, les arrêts non planifiés ou les remplacements prématurés.

Un siège souple utilisé dans des applications abrasives, à haute température ou chimiquement incompatibles peut présenter une défaillance précoce et nécessiter un remplacement non planifié. Une vanne à siège métallique utilisée lorsque l'étanchéité à l'eau propre et un faible couple sont les vraies priorités peut engendrer des coûts inutiles, un effort d'exploitation plus important et des réparations plus complexes. La comparaison correcte ne porte pas uniquement sur le prix d'achat, mais sur le coût de l'itinéraire de la vanne pendant toute sa durée de vie.

L'examen des coûts doit inclure

• prix d'achat
• conditions d'installation
• fréquence de fonctionnement
• usure prévue du siège
• travail de maintenance
• risque de temps d'arrêt
• difficulté de remplacement
• les conséquences d'une fuite ou d'une défaillance

Remplacement des sièges et des barrières et réparation des sièges en métal

Une vanne à siège résilient peut permettre une réparation plus simple lorsque la cale ou la surface d'étanchéité souple est usée, en fonction de la conception de la vanne et de l'accès à l'installation. Cela peut réduire les temps d'arrêt dans les systèmes d'adduction d'eau compatibles.

Une vanne à siège métallique peut nécessiter une maintenance plus spécialisée. Si les surfaces d'étanchéité sont rayées, usées ou corrodées, la réparation peut impliquer une inspection, un rodage, un usinage, un remplacement du siège ou de la garniture. Ces opérations sont acceptables en cas de service sévère, mais elles doivent être planifiées plutôt que découvertes après une défaillance.

Couple de fonctionnement, boîte de vitesses et considérations relatives à l'actionneur

Les robinets-vannes à siège résilient fonctionnent généralement avec un couple plus faible en service propre, car la voie d'étanchéité en élastomère est plus tolérante. Les robinets-vannes à siège métallique peuvent nécessiter un couple plus élevé, en particulier en cas de pression différentielle élevée, de taille de robinet importante, d'interférence de débris ou d'usure du siège.

Pour les vannes de plus grande taille ou les services sévères, la méthode de fonctionnement doit être examinée au plus tôt. Un réducteur, un actionneur électrique, un actionneur pneumatique ou un actionneur hydraulique peuvent être nécessaires. La marge de couple ne doit pas être basée uniquement sur les conditions de la vanne neuve ; elle doit tenir compte du vieillissement, des dépôts, de la pression différentielle, de la fréquence des cycles et des intervalles de maintenance.

Temps d'arrêt et risque d'inspection

Les temps d'arrêt modifient l'aspect économique de la sélection des vannes. Un robinet-vanne à siège résilient peut être l'option économique pour la distribution d'eau, mais il peut devenir coûteux si l'élastomère est attaqué par des produits chimiques ou coupé par des solides abrasifs. Un robinet-vanne à siège métallique peut être plus cher à l'achat, mais il peut réduire les risques en cas de températures élevées ou de service abrasif.

Entretien des robinets-vannes La fréquence doit être adaptée au service. Les vannes à eau propre peuvent nécessiter des contrôles périodiques relativement simples. Les vannes à siège métallique pour service sévère doivent faire l'objet d'une plus grande attention en ce qui concerne l'état du siège, le changement de couple, l'évolution des fuites et la fiabilité de fonctionnement.

Liste de contrôle de la sélection finale et FAQ

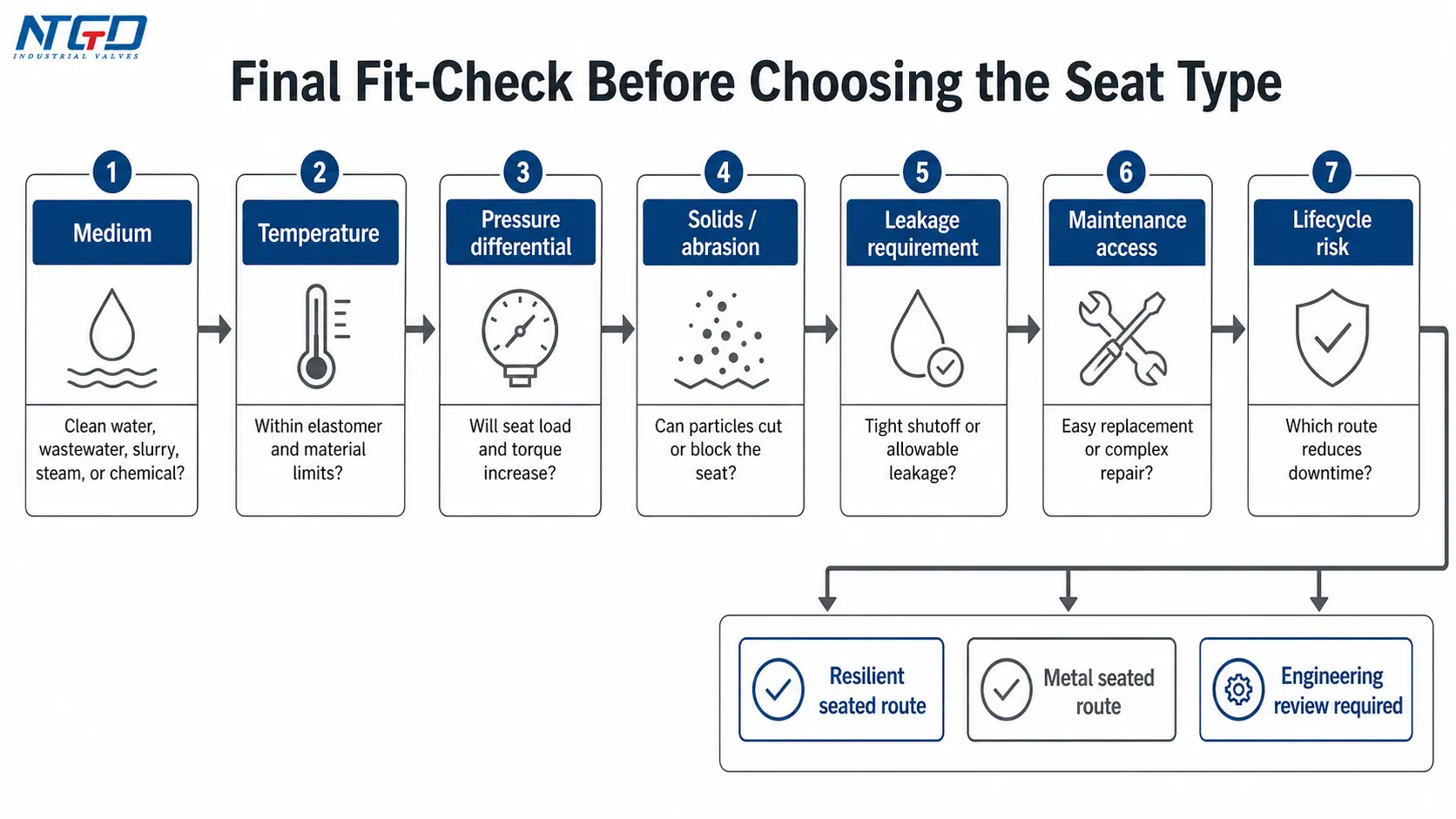

Vérification finale de l'ajustement avant la spécification du robinet

Avant de choisir entre un robinet-vanne à siège élastique et un robinet-vanne à siège métallique, vérifiez les points suivants. Pour une sélection des vannes, La taille et la classe de pression ne suffisent pas à elles seules à déterminer la bonne voie d'accès au siège.

Informations prêtes pour l'appel d'offres à confirmer

Pour obtenir une recommandation fiable en matière de vannes, préparez les informations suivantes avant de demander un devis ou un examen technique :

• taille de la soupape et classe de pression
• exigences en matière de matériaux de carrosserie et de garniture
• le milieu et la teneur en matières solides
• température de fonctionnement
• pression de fonctionnement et pression différentielle
• exigence en matière de fermeture / fuite
• connexion finale
• méthode de fonctionnement : volant, boîte de vitesses, actionneur électrique, actionneur pneumatique ou actionneur hydraulique
• la norme applicable ou la spécification du projet
• position d'installation et accès pour l'entretien
• fréquence de fonctionnement prévue

En l'absence de données sur le fluide, les solides, la température, les exigences en matière de fuite, la fréquence de fonctionnement et l'accès à la maintenance, un fournisseur ou une équipe d'ingénieurs ne peut pas confirmer de manière fiable si un robinet-vanne à siège résilient ou à siège métallique est le meilleur choix.

FAQ sur les robinets-vannes à siège métallique et résilient

Quelle est la différence entre les robinets-vannes à siège élastique et les robinets-vannes à siège métallique ?

Un robinet-vanne à siège résilient utilise une cale recouverte d'élastomère ou une voie d'étanchéité souple pour obtenir une fermeture étanche, en particulier dans les services d'eau compatibles. Un robinet-vanne à siège métallique utilise un contact métal-métal ou des surfaces d'étanchéité à surface dure pour des températures plus élevées, des applications abrasives, corrosives ou sévères.

Un robinet-vanne à siège élastique est-il identique à un robinet-vanne à joint souple ?

Dans la plupart des contextes de sélection des robinets-vannes, oui. Les termes “siège résilient” et “joint souple” font tous deux référence à une conception d'étanchéité qui utilise du caoutchouc ou un autre matériau élastomère pour créer l'étanchéité du siège. Le matériau exact doit encore être confirmé, comme l'EPDM, le NBR ou un autre composé spécifié.

Un robinet-vanne à siège métallique est-il identique à un robinet-vanne à joint dur ?

Dans la terminologie courante des vannes industrielles, oui. Un robinet-vanne à siège métallique est souvent appelé robinet-vanne à joint dur car les surfaces d'étanchéité sont en métal plutôt qu'en élastomère. Le matériau spécifique de la garniture, la route du revêtement dur et les exigences en matière de fuite dépendent de la conception et du service.

Quand un robinet-vanne à siège résilient est-il préférable pour le service de l'eau ?

Un robinet-vanne à siège résilient est généralement le mieux adapté à l'eau propre, à l'eau traitée, aux conduites d'eau de protection contre les incendies et à de nombreux systèmes d'eau municipaux, car il offre une fermeture étanche, un couple de fonctionnement plus faible et une maintenance pratique. La sélection finale doit encore vérifier la classe de pression, le revêtement, la compatibilité de l'élastomère et les normes du projet.

Quand dois-je choisir une assise métallique plutôt qu'une assise résiliente ?

Choisissez un robinet-vanne à siège métallique lorsque le service comprend des températures élevées, des solides abrasifs, des boues, de la vapeur, des fluides corrosifs ou des conditions industrielles sévères susceptibles d'endommager les sièges en élastomère. La décision finale doit confirmer le matériau de la garniture, le matériau du corps, l'espérance de fuite et l'itinéraire de maintenance.

Un joint souple est-il toujours synonyme d'absence de fuite ?

Non. Un joint souple peut assurer une fermeture très étanche lorsque le matériau du siège est compatible avec le fluide et que les surfaces d'étanchéité sont propres et non endommagées. Les performances d'étanchéité dépendent toujours de la conception de la vanne, de l'état du siège, de la norme de test, de la pression, de la température et de l'historique de service.

Un robinet-vanne à siège métallique peut-il être utilisé dans les systèmes d'eau ?

Oui, mais ce n'est pas toujours le choix le plus pratique. Un robinet-vanne à siège métallique peut être utilisé lorsque le service de l'eau comprend des températures élevées, une pression élevée, des sédiments ou des exigences de projets spéciaux. Pour les systèmes d'eau propre où l'étanchéité et le faible couple sont les plus importants, un robinet-vanne à siège résilient est souvent l'option la plus pratique.

Quand dois-je éviter d'utiliser des inserts résilients dans des environnements fluides difficiles ?

Il faut éviter de se fier aux inserts résilients lorsque le fluide contient des particules abrasives tranchantes, des températures élevées, des produits chimiques incompatibles ou des solides qui peuvent couper, gonfler, durcir ou éroder l'élastomère. Dans ces services, un siège métallique ou un circuit de garniture spécialement conçu doit être étudié avant que la vanne ne soit spécifiée.

Conclusion

Un robinet-vanne à siège résilient est généralement le choix le plus pratique pour l'eau propre, l'eau traitée, l'irrigation, la protection contre les incendies et de nombreuses applications modérées dans le domaine de l'eau, où l'étanchéité, le faible couple et la simplicité de maintenance sont des priorités. Un robinet-vanne à siège métallique est généralement le choix le plus solide pour les applications à haute température, à haute pression, abrasives, corrosives ou industrielles sévères où les sièges en élastomère ne peuvent pas survivre.

La meilleure sélection consiste à adapter la conception du siège aux conditions de fonctionnement réelles. Il ne faut pas choisir uniquement en fonction du coût initial, de la classe de pression générale ou d'une simple étiquette “joint souple ou joint dur”. Vérifiez le fluide, la température, la pression différentielle, les exigences en matière de fuite, la teneur en solides, le risque de corrosion, l'accès à la maintenance et l'impact sur le cycle de vie avant de finaliser la spécification de la vanne.
