Nom de l'auteur : Bruce Zheng
Rôle de l'auteur : Cofondateur et ingénieur en vannes chez NTGD Valve
Bio de l'auteur : Bruce Zheng est cofondateur et ingénieur en vannes chez NTGD Valve, qui se concentre sur la sélection des vannes industrielles, les applications et le contenu technique pour les acheteurs B2B mondiaux.
Dernière mise à jour : 4 mai 2026
La principale différence entre un robinet-vanne à tige montante et un robinet-vanne à tige non montante C'est ainsi que la tige se déplace pendant le fonctionnement. Dans une vanne à guillotine à tige montante, la tige se déplace vers le haut à mesure que la guillotine s'ouvre, offrant ainsi aux opérateurs une indication visuelle de la position de la vanne. Dans une vanne à guillotine à tige non montante, la tige tourne sur place tandis que la guillotine se déplace à l'intérieur, ce qui permet de réduire l'encombrement extérieur de la vanne.
Dans le cadre du choix d’une vanne industrielle, cette différence n’est pas uniquement visuelle. La conception de la tige influe sur l’encombrement au montage, la vérification de la position ouverte/fermée, l’accès pour la maintenance, l’exposition du filetage interne, l’adéquation au fluide, la facilité de dépannage et le coût du cycle de vie. Une conception à tige montante est généralement plus robuste lorsque l’accès pour l’inspection et la visibilité de l’état de la vanne sont importants. Une tige non montante s’avère souvent plus pratique lorsque l’espace vertical est limité, comme dans les conduites souterraines, les fosses, les caissons de vannes, les salles de pompage compactes ou d’autres installations exiguës.
| Facteur de sélection | Robinet-vanne à tige montante | Robinet-vanne à tige non montante | Impact de la sélection |
|---|---|---|---|
| Mouvement de la tige | La tige dépasse de la vanne lors de l'ouverture | La hauteur de la tige reste fixe | La tige relevable permet de vérifier visuellement la position ; la tige non relevable préserve la hauteur d'installation lorsque l'espace au-dessus est limité |
| Visibilité de la position | Il est plus facile de distinguer visuellement si la position est ouverte ou fermée | La position n'est pas directement visible à partir de la course de la tige | Les modèles NRS peuvent nécessiter un indicateur de position, un retour d'information de l'actionneur ou une procédure définie de vérification de l'état. |
| Espace d'installation | Nécessite un espace libre vertical pour permettre la course de la tige | Une enveloppe externe plus compacte | Des vérifications d'espace libre insuffisantes peuvent entraîner des interférences au niveau de la course de la tige ; le système NRS est plus adapté aux emplacements enterrés ou à hauteur restreinte. |
| Emplacement du fil | Le fil de tige est généralement plus accessible et mieux séparé du milieu de culture. | L'écrou du filetage / de la tige peut se trouver à l'intérieur ou plus près de la zone d'écoulement du corps de la vanne | Le niveau de propreté moyen, la présence de matières solides, les produits de corrosion et l'accès aux systèmes de lubrification prennent une importance croissante dans les conceptions NRS |
| Accès pour l'entretien | La tige et les pièces de commande supérieures sont plus faciles à inspecter | Les composants à filetage intérieur sont plus difficiles d'accès | Une tige montante peut réduire l'incertitude liée à l'inspection ; le NRS peut nécessiter un examen plus approfondi de la maintenance planifiée si les conditions du milieu sont difficiles. |
| Structure des coûts | La conception peut comporter des vis externes ou des étriers, ainsi que des pièces de fonctionnement plus visibles. | Une conception compacte peut s'avérer plus compétitive en termes de coûts pour certaines spécifications | Le prix initial ne doit pas être considéré isolément des délais d'inspection, des besoins en matière d'indicateurs, de l'accès pour la maintenance et du risque de temps d'arrêt. |
| Meilleure adéquation | Installations accessibles nécessitant un état visible et un accès pour l'entretien | Installations souterraines, compactes ou à faible hauteur libre | Le choix doit tenir compte de l'espace disponible pour l'installation, du fluide utilisé, des exigences en matière d'inspection et des risques liés au cycle de vie. |
Que sont les vannes à tige montante et les vannes à tige non montante ?
Cette comparaison porte sur Conception de la tige d'une vanne à guillotine. A La vanne à guillotine sert principalement à isoler les circuits en les ouvrant ou en les fermant., et la conception de la tige détermine la manière dont la rotation du volant ou le mouvement de l'actionneur est transmis à la vanne.

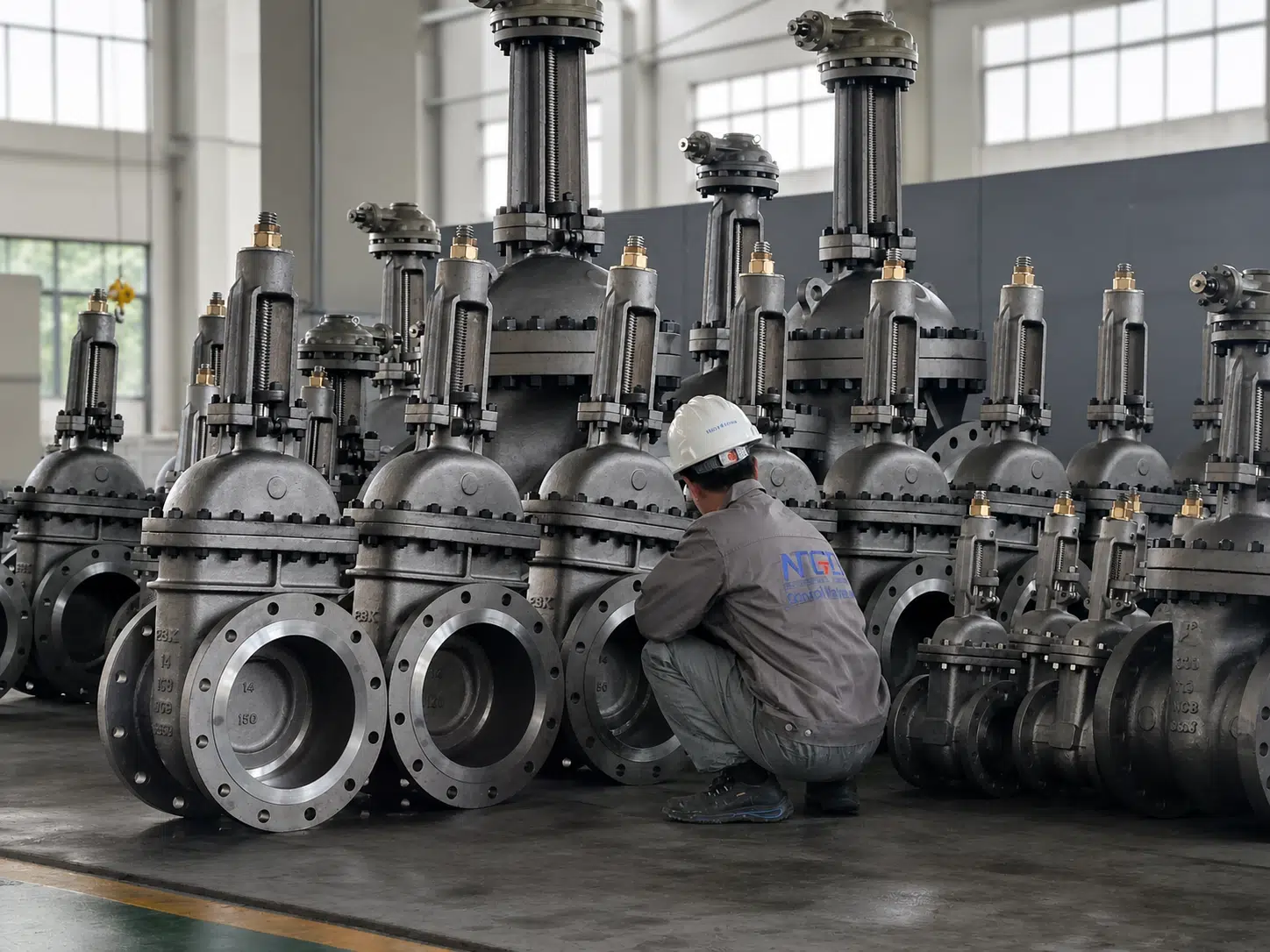

Qu'est-ce qu'un robinet-vanne à tige montante ?
A robinet-vanne à tige montante est dotée d'une tige qui se soulève lorsque la vanne s'ouvre et s'abaisse lorsqu'elle se ferme. Cette course externe de la tige permet aux opérateurs de vérifier l'état de la vanne sans se fier uniquement aux tours du volant.
Le point structurel essentiel est la visibilité. Dans de nombreux modèles de vannes à tige montante, la zone de commande filetée se trouve à l'extérieur du corps de vanne ou, mieux encore, est isolée de tout contact direct avec le fluide circulant dans la conduite. Cela facilite l'inspection, le nettoyage et la lubrification lorsque la vanne est accessible.
En conditions réelles d'exploitation, cet aspect est important car une vanne à guillotine peut nécessiter plusieurs tours pour s'ouvrir ou se fermer. Si la course de la tige est visible, les opérateurs peuvent déterminer plus rapidement la position de la vanne lors des inspections de routine, des contrôles d'isolation ou de la vérification d'un état d'urgence.
Qu'est-ce qu'une vanne à tige non montante ?
A robinet-vanne à tige non montante maintient la hauteur de la tige externe fixe pendant le fonctionnement. Lorsque le volant ou l'actionneur tourne, le clapet se déplace à l'intérieur le long du filetage, mais la tige ne dépasse pas du corps de la vanne.
Cette conception compacte s'avère utile lorsque l'espace disponible au-dessus n'est pas suffisant pour permettre la course de la tige. Elle est couramment utilisée dans les canalisations souterraines, les caissons de vannes, les salles des machines, les fosses et autres installations où l'espace est restreint.
En contrepartie, la position de la vanne n'est pas visible à partir du mouvement de la tige. Si la conduite nécessite une vérification fréquente de son état, la conception peut nécessiter un indicateur de position, un retour d'information de l'actionneur, un marquage « ouvert » / « fermé » ou une procédure d'utilisation claire. Si les pièces filetées internes sont exposées au fluide, la propreté, la corrosion, la présence de particules solides et l'accès pour la maintenance deviennent également des critères de sélection.
Pourquoi cette comparaison porte sur la conception de la tige des vannes à guillotine
L'expression “ vanne à tige montante ” a une portée plus large que celle abordée dans cet article. Elle peut apparaître dans des discussions portant sur les vannes à soupape ou d'autres types de vannes, mais cette page se concentre uniquement sur Vanne à tige montante vs vanne à tige non montante sélection.
Il ne s'agit donc pas de déterminer “ quel type de vanne est le meilleur dans l'absolu ”. La question concrète est la suivante : Quelle conception de tige de vanne à guillotine est la mieux adaptée à l'espace d'installation, aux exigences d'inspection, aux conditions du fluide, aux besoins de vérification de la position et à la stratégie de maintenance ?
OS&Y, NRS, filetage intérieur et filetage extérieur : les termes qui expliquent la différence
Plusieurs termes apparaissent dans les spécifications des vannes à tige montante et à tige non montante, notamment les méthodes de fabrication telles que Tiges montantes NRS et OS&Y dans les normes relatives aux vannes à guillotine utilisées dans les réseaux d'adduction d'eau. Ces termes doivent être considérés comme des indications techniques et non comme de simples étiquettes marketing.
Vanne à guillotine OS&Y et conception à tige montante
OS&Y signifie généralement Vis extérieure et étrier. On l'associe généralement aux vannes à tige montante, dont le mécanisme à tige filetée se trouve à l'extérieur du corps de vanne et dont la tige monte ou descend de manière visible lors du fonctionnement.
Ce qui importe, ce n’est pas l’abréviation en soi. La conception OS&Y permet d’isoler le filetage de service de tout contact direct avec le fluide et rend la course de la tige visible à des fins d’inspection. Toutefois, la conception exacte doit toujours être vérifiée à l’aide du cahier des charges de la vanne, du plan ou de la documentation du fabricant.
Vanne à guillotine NRS et conception à vis interne
NRS signifie Tige non montante. On l'associe généralement à un système à vis interne, dans lequel la tige tourne sans se déplacer vers le haut à l'extérieur et où le clapet se déplace à l'intérieur. Dans certains abréviations techniques, RS Ce terme peut être utilisé de manière informelle pour désigner une tige montante, mais les spécifications doivent employer les termes techniques précis relatifs à la construction des vannes plutôt que de se contenter d'abréviations.
Cette conception compacte s'avère particulièrement utile lorsque la vanne est enterrée, installée dans un caisson, placée sous un équipement ou située dans un endroit où la hauteur libre est limitée. La seule contrainte à prendre en compte est que la course cachée de la tige peut nécessiter une méthode distincte de confirmation de l'état, en particulier dans les systèmes où les opérateurs doivent vérifier rapidement si la vanne est en position ouverte ou fermée.
Pourquoi le concept de “ vanne à tige montante ” a une portée plus large que celle abordée dans cet article
“L'expression ” vanne à tige montante » peut désigner plusieurs catégories de vannes. Cet article ne compare pas les vannes à siège droit, les vannes à bille ni les différents types de tiges de vanne en général.
En ce qui concerne la rédaction de cahiers des charges, le champ d'application correct est plus restreint : Modèles à tige montante et à tige non montante pour les vannes à guillotine. En maintenant clairement cette distinction, on évite que la page ne se transforme en une explication générale sur les tiges de vanne, au lieu d'être un guide de sélection des vannes à guillotine.

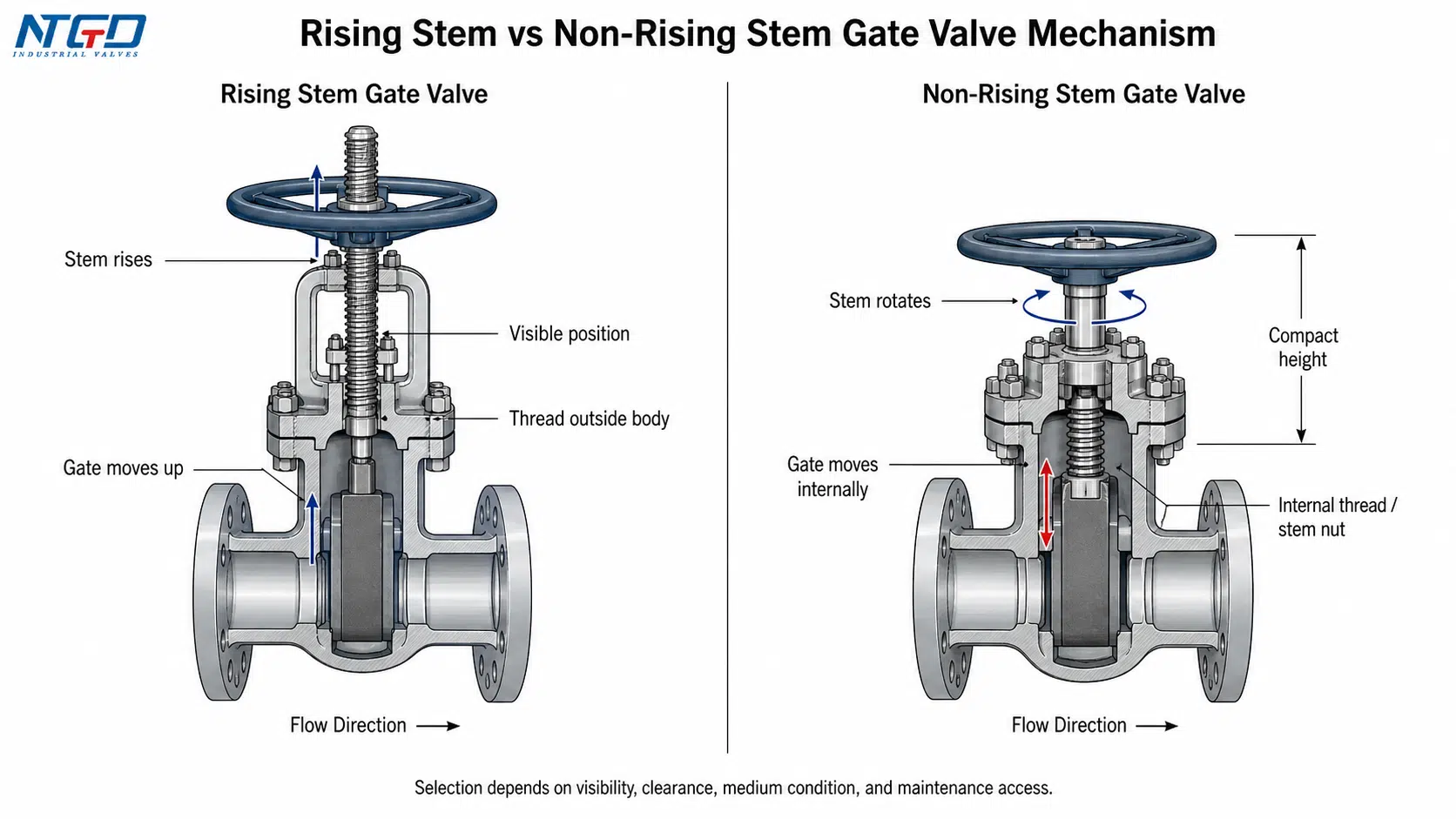

Fonctionnement des deux modèles : mouvement de la tige, course du clapet et emplacement du filetage
La différence de fonctionnement réside tout d'abord dans la manière dont le volant ou l'actionneur transmet le mouvement à la vanne.
Avant de comparer les deux configurations de filetage, consultez le guide de NTGD sur comment le mouvement de la tige actionne la vanne tout au long de la séquence complète d'ouverture et de fermeture.

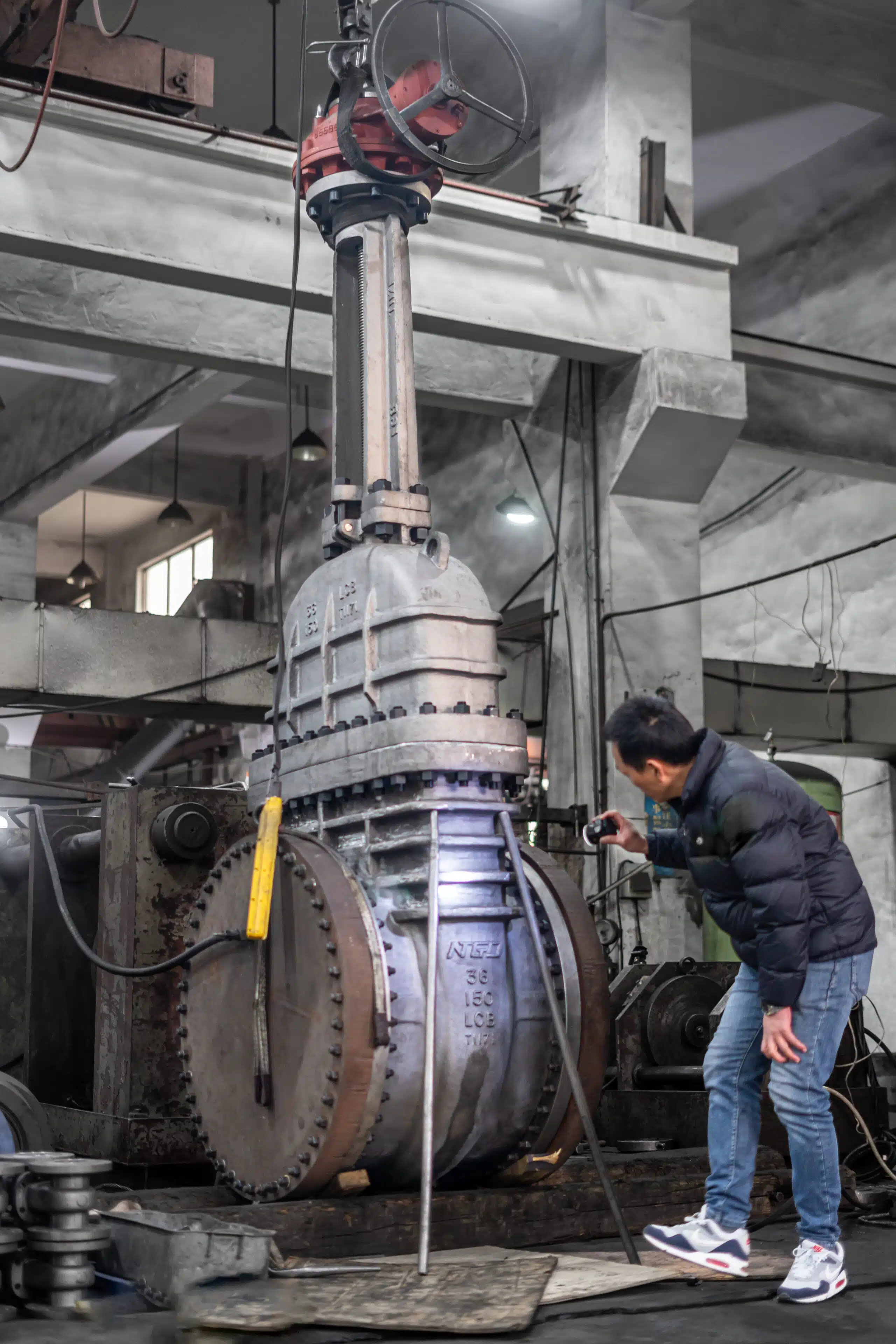

Mécanisme de tige montante : course de la tige visible
Dans une vanne à tiroir à tige montante, la rotation du volant d'actionnement entraîne le mécanisme de la tige, de sorte que celle-ci se déplace axialement au fur et à mesure que le tiroir se déplace. Lorsque la vanne s'ouvre, la tige monte. Lorsque la vanne se ferme, la tige descend en suivant le mouvement du tiroir.
Ce mouvement axial visible fournit aux opérateurs un indicateur pratique sur le terrain. Lors de l'inspection, l'opérateur n'a pas besoin de se fier uniquement au nombre de tours du volant dont il se souvient ou à des repères incomplets ; la position de la tige elle-même permet de déterminer si la vanne est ouverte ou fermée.
La contrainte réside dans l'espace disponible pour l'installation. Une vanne à tige montante nécessite un espace libre au-dessus de la vanne. Si la vanne est placée sous un revêtement de sol, à l'intérieur d'une chambre de faible hauteur, à proximité d'équipements ou dans un caisson enterré, la tige risque de ne pas disposer d'un espace de course suffisant.

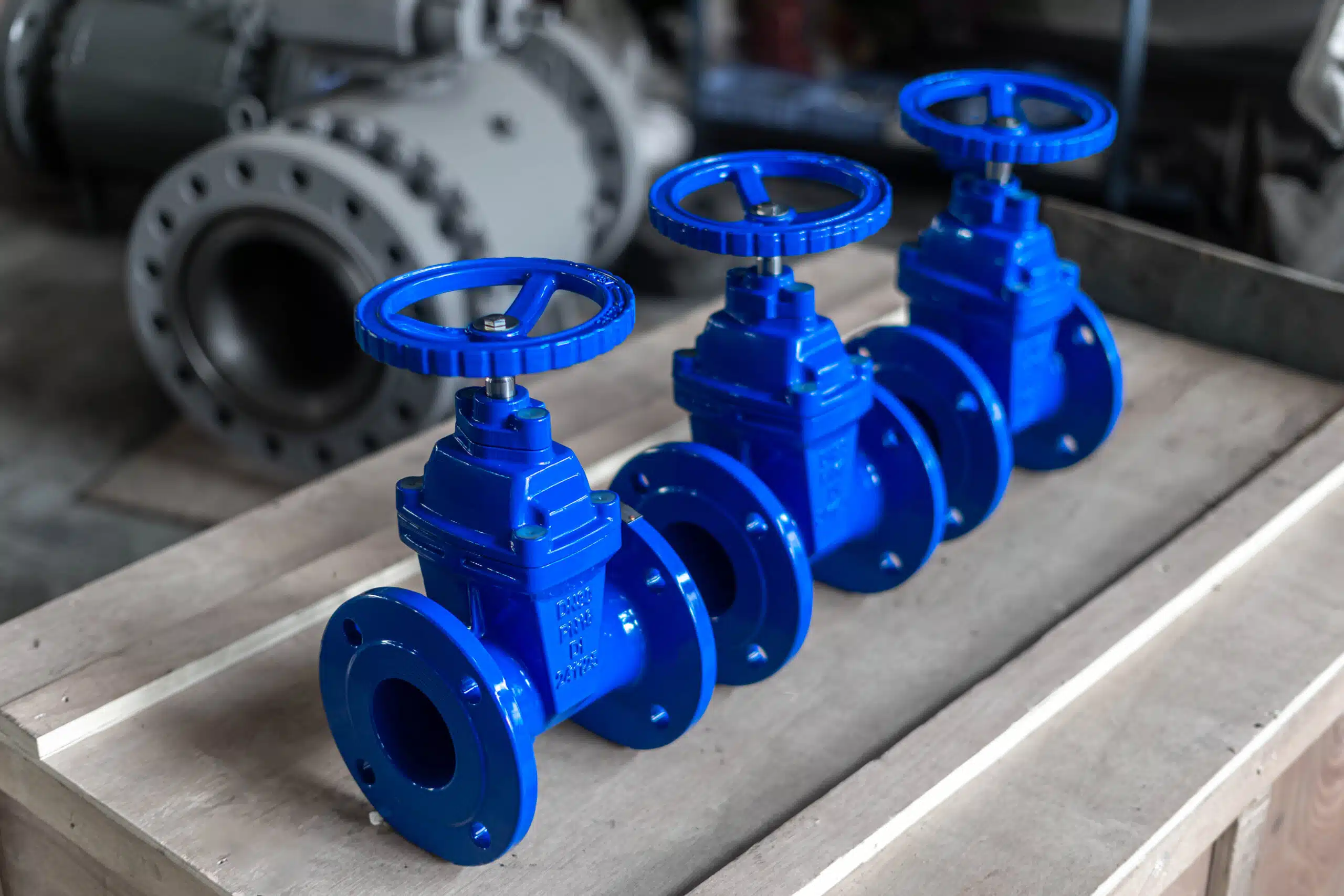

Mécanisme à tige non extensible : hauteur externe fixe
Dans une vanne à tiroir à tige non montante, la hauteur extérieure de la tige reste fixe. La tige effectue principalement un mouvement de rotation, tandis que le tiroir se déplace à l'intérieur grâce à un engagement fileté avec la tige ou l'écrou de tige.
De l'extérieur, la vanne conserve ses dimensions compactes tout au long du cycle complet d'ouverture et de fermeture. C'est pourquoi les modèles à tige non montante sont largement utilisés lorsque l'espace en hauteur est limité.
En contrepartie, l'opérateur ne peut pas évaluer la position de la vanne en se basant sur la hauteur de la tige. Dans les applications critiques, le cahier des charges ne doit pas partir du principe que les tours du volant suffisent à eux seuls. Un indicateur de position, un signal de l'actionneur, un registre de fonctionnement ou une procédure d'inspection peuvent s'avérer nécessaires.
Emplacement du filetage et position de l'écrou de tige
L'emplacement du filetage n'est pas seulement un détail de conception. Il détermine les contraintes auxquelles le filetage de service est soumis.
Dans de nombreux modèles à tige montante, la zone filetée est plus accessible et mieux isolée du fluide circulant dans la conduite. Cela facilite l'inspection et la lubrification lorsque la vanne est installée à un endroit où les techniciens peuvent accéder à la tige et à la collerette.
Dans de nombreuses conceptions à tige non montante, le filetage interne ou l'écrou de tige peut se trouver plus près du fluide. Cela ne rend pas pour autant les vannes NRS inadaptées, mais cela modifie l'évaluation des risques. L'eau ou les gaz purs peuvent présenter un risque limité d'encrassement du filetage. Les eaux usées, les fluides entraînant la formation de tartre, les fluides corrosifs ou les applications contenant des particules solides peuvent augmenter le risque d'usure du filetage, de formation de dépôts, d'augmentation du couple de serrage ou de difficultés de fonctionnement.
Ce mécanisme explique pourquoi il est nécessaire de vérifier les conditions du fluide avant de choisir une vanne à tige non montante pour une application difficile.
Principales différences entre les vannes à tige montante et les vannes à tige non montante
Chaque différence entre les deux modèles doit être traduite en une question pratique : l'opérateur peut-il voir l'état de la vanne ? La hauteur d'installation est-elle suffisante ? L'entretien de la tige est-il possible ? Quel fluide entrera en contact avec les pièces mobiles ? Que se passera-t-il si l'on choisit le mauvais modèle ?
Visibilité des postes et inspection sur le terrain
Une vanne à tige montante permet indication visuelle directe de la position. Les opérateurs peuvent généralement déterminer si la vanne est ouverte ou fermée en observant la course de la tige.
Cette approche s'avère utile lorsque la confirmation rapide de l'état permet de réduire les erreurs d'exploitation. Les postes de protection contre les incendies, les réseaux de distribution d'eau, les points d'isolation des processus et les canalisations industrielles en surface tirent souvent profit de contrôles visuels directs.
Une vanne à tige non montante ne fournit pas la même indication visuelle. Si l'état de la vanne doit être vérifié fréquemment, le cahier des charges doit prévoir un indicateur de position, un signal de retour de l'actionneur, un marquage « ouvert » / « fermé » ou une procédure d'inspection définie. En l'absence de ces éléments, une position non visible peut être source d'incertitude lors des opérations de maintenance, de mise hors service ou d'intervention d'urgence.
Hauteur libre et espace nécessaire à l'installation
Une vanne à tige montante nécessite un espace vertical au-dessus du volant ou de l'actionneur pour permettre la course complète de la tige. Cet espace libre doit être vérifié avant l'installation, en particulier lorsque la vanne se trouve à proximité de sols, de plafonds, de plates-formes, de couvercles, de murs ou d'équipements.
Une vanne à tige non montante conserve la même hauteur extérieure pendant son fonctionnement. Elle est donc particulièrement adaptée aux applications suivantes :
- canalisations souterraines
- boîtes de vannes enterrées
- salles des pompes à hauteur limitée
- enveloppes de machines
- des schémas de tuyauterie compacts
- fosses ou chambres à accès restreint
L'encombrement réduit est l'un des principaux arguments en faveur d'une vanne à tige non montante. Le risque lié au choix de la vanne apparaît lorsque la hauteur n'est pas vérifiée dès le départ : une vanne à tige montante installée avec un jeu insuffisant peut ne pas fonctionner correctement ou entrer en collision avec les structures environnantes.
Accès pour l'entretien et lubrification
Les modèles à tige montante permettent généralement un meilleur accès à la tige et aux pièces de commande supérieures. L'inspection, le nettoyage et la lubrification sont plus faciles lorsque la partie filetée est visible et accessible.
Les modèles à tige non montante nécessitent davantage entretien des robinets-vannes Planification. Si la zone filetée interne s'use, s'encrasse ou manque de lubrification, le dépannage peut prendre plus de temps. L'accès aux composants internes peut nécessiter un démontage plus important que l'inspection d'une tige externe.
Cela ne signifie pas pour autant qu'une vanne à tige non montante manque de fiabilité. Cela signifie simplement qu'il convient d'examiner la fréquence d'entretien, les caractéristiques du fluide, les conditions d'accès et la fréquence de fonctionnement prévue avant de faire son choix.
Risques liés à l'exposition des filetages, à la corrosion et à l'encrassement
Le débat sur la corrosion ne doit pas se résumer à l'idée selon laquelle “ une conception est toujours plus résistante à la corrosion ”.”
La conception à tige montante expose davantage de pièces mobiles à l'environnement extérieur. Une utilisation en extérieur, dans des zones humides d'usine, dans un climat côtier ou dans un environnement corrosif peut néanmoins nécessiter l'application d'un revêtement, la protection de la tige, une lubrification et des inspections régulières.
Une conception à tige non montante réduit l'exposition externe de la tige, mais son filetage interne ou son écrou de tige peut être exposé au fluide circulant dans la conduite. Si ce fluide contient des matières solides, de la rouille, du tartre, des dépôts d'eaux usées, des composants corrosifs ou des particules abrasives, le filetage interne peut devenir un point d'usure ou d'encrassement.
La question de la sélection ne se résume donc pas seulement à si la tige est apparente. Il est à quoi le filetage de service est-il exposé : à l'atmosphère extérieure ou au fluide de process interne ?.
Coût initial et coût du cycle de vie
Les vannes à tige fixe peuvent s'avérer plus compétitives en termes de coût pour certaines spécifications en raison de leur conception externe compacte. Les vannes à tige montante peuvent comporter des éléments tels qu'une vis externe ou un étrier, ainsi que des composants de commande plus visibles. Toutefois, le coût dépend de la taille, de la classe de pression, des matériaux, du système d'actionnement, de l'intérieur de la vanne, du revêtement et des spécifications du projet.
Du point de vue de l'acheteur, il est plus pertinent de comparer le coût sur l'ensemble du cycle de vie plutôt que le seul prix d'achat.
Une vanne à tige montante peut réduire la durée des opérations d'inspection et les incertitudes liées à la maintenance. Une vanne à tige non montante peut réduire la hauteur d'installation et les contraintes d'espace initiales, mais elle peut également nécessiter un dispositif d'indication de position ou un examen plus approfondi lorsque le fluide est susceptible d'endommager le filetage interne.
Pour les acheteurs industriels, comparez :
- coût initial de la vanne
- coût de l'espace d'installation
- durée de l'inspection
- accès au système de lubrification
- exigences en matière de démontage
- risque de temps d'arrêt
- besoins en matière d'indication de position
- risque d'usure lié au milieu
- pièces de rechange et planification de la maintenance
Choix de l'embout : quand utiliser tel ou tel modèle de tige ?
En pratique sélection des vannes, le choix de la meilleure conception de tige ne dépend pas uniquement du nom du fabricant. Les secteurs du traitement de l'eau, de la pétrochimie, de la production d'électricité, des services du bâtiment et des réseaux municipaux peuvent tous utiliser l'une ou l'autre de ces conceptions, en fonction des conditions d'installation et d'exploitation.
Quand une vanne à tige montante est-elle la solution la plus adaptée ?
Une vanne à tige montante est généralement le choix le plus approprié lorsque :
- la vanne est située au-dessus du sol ou facilement accessible
- l'opérateur doit vérifier visuellement si la porte est ouverte ou fermée
- L'inspection de routine fait partie de la procédure d'exploitation
- un accès pour la maintenance est disponible et apprécié
- la hauteur libre n'est pas limitée
- Les conditions d'utilisation rendent l'inspection et la lubrification de la tige indispensables
Parmi les exemples typiques, on peut citer les lignes d'isolement de processus accessibles, les réseaux d'eau de surface, les installations industrielles, les postes de protection contre l'incendie et les points de service où une confirmation rapide de l'état est nécessaire. Dans ces cas, la course visible de la tige n'est pas seulement pratique ; elle permet également de réduire l'incertitude liée à l'inspection et aide les opérateurs à vérifier plus rapidement l'isolement.
Quand une vanne à tige non montante est le meilleur choix
Une vanne à tige non montante est généralement le choix le plus approprié lorsque :
- la hauteur libre est limitée
- la vanne est enterrée ou installée sous terre
- la vanne est placée dans un caisson, une chambre ou une fosse
- Des dimensions extérieures compactes sont requises
- les contrôles visuels directs de la position de la tige ne sont pas fréquents
- Une indication de position ou un retour d'information de l'actionneur peut être ajouté si nécessaire
Cette conception est couramment utilisée dans les canalisations d'eau enterrées, les réseaux souterrains, les salles de pompage compactes, les systèmes de bâtiments et d'autres installations où une tige montante ne disposerait pas d'un espace de course suffisant. Il convient toutefois de trouver un juste équilibre entre la compacité, l'indication d'état et les risques liés au fluide.

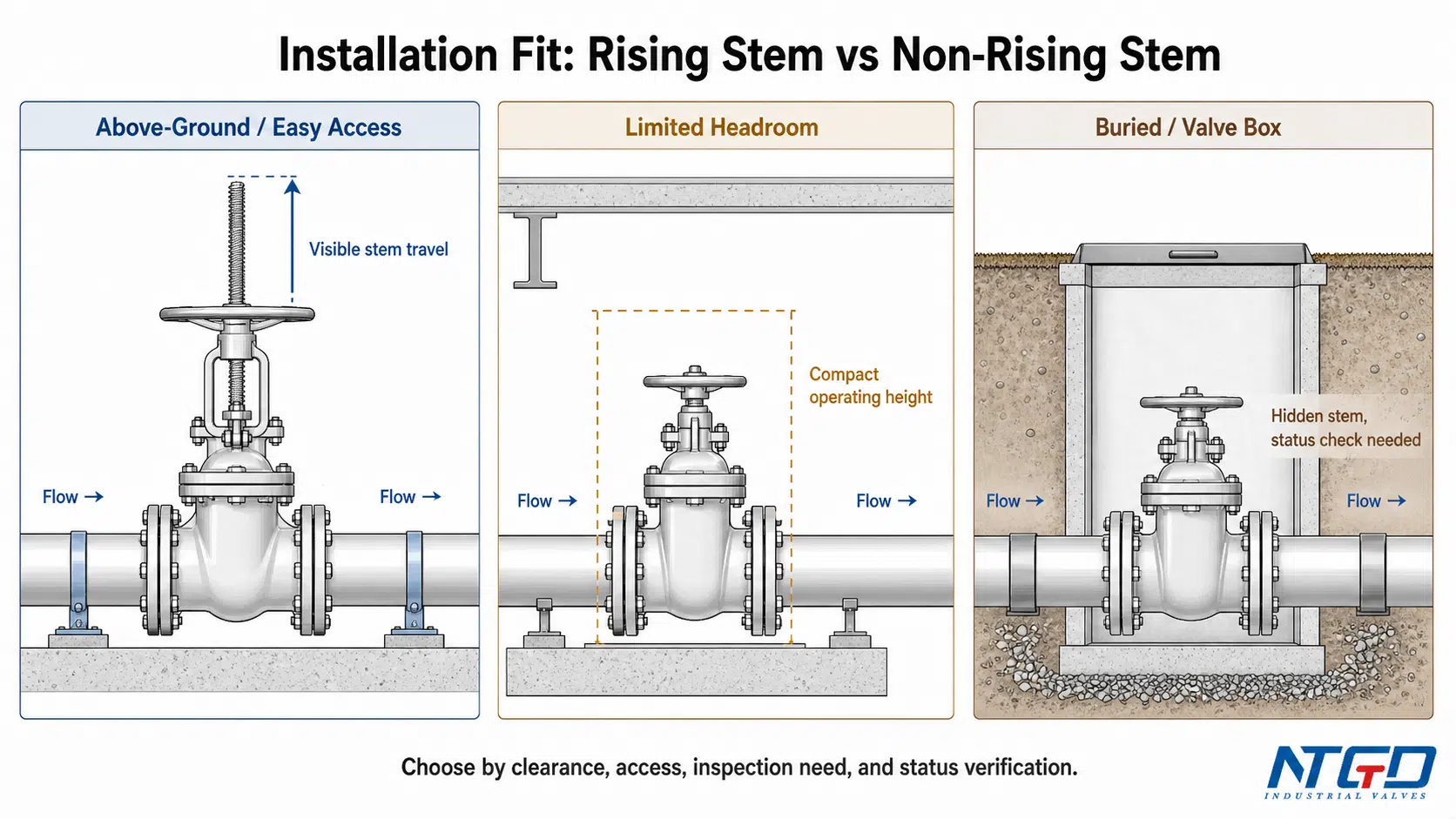

Installations en surface, souterraines, confinées et enterrées
Les conditions d'installation constituent souvent le moyen le plus rapide de restreindre la sélection :
| Conditions d'installation | Une orientation plus appropriée | Raison |
|---|---|---|
| En surface et facile à inspecter | Tige ascendante | Emplacement visible et accès facilité pour l'entretien |
| Sous terre ou enfoui | Tige non montante | Hauteur réduite et profil extérieur protégé |
| Hauteur libre limitée | Tige non montante | Aucune course externe de la tige pendant le fonctionnement |
| Inspection régulière par l'opérateur | Tige ascendante | Confirmation visuelle directe de l'ouverture / de la fermeture |
| Zone dédiée aux machines compactes | Tige non montante | Enveloppe opérationnelle plus restreinte |
| Fluide sale ou corrosif | Vérifiez attentivement : la tige montante peut être plus facile à inspecter, tandis que le NRS nécessite de s'assurer de la protection du filetage et de la compatibilité des matériaux. | L'exposition du filetage intérieur du NRS peut constituer un facteur de risque en matière d'entretien ou de couple de serrage |
| Confirmation de l'état critique | Tige montante ou NRS avec indicateur | Il convient de résoudre toute incertitude relative à la position cachée avant l'installation. |
Risques liés au support, à la maintenance et à la vérification de la position
L'erreur la plus courante consiste à considérer le choix entre une tige montante et une tige non montante comme une simple question d'espace. L'espace est certes un facteur important, mais l'état du substrat, l'accès pour l'entretien et la vérification de l'état de la plante peuvent influencer le choix final.
Eau propre, eaux usées, fluides corrosifs et fluides contenant des particules
Pour les réseaux d'eau potable ou de gaz, une vanne à tige non montante peut fonctionner de manière fiable lorsque le matériau, la classe de pression et les conditions d'installation sont adaptés.
Dans le cas des eaux usées, de l'eau brute, des fluides entraînant la formation de tartre, des environnements corrosifs ou des fluides contenant des particules en suspension, la zone filetée interne d'un modèle à tige non montante doit faire l'objet d'un examen plus approfondi. Effets des débris et des fluides de traitement peut perturber l'engagement fileté, réduire l'efficacité de la lubrification, augmenter le couple de fonctionnement et rendre la course complète de la vanne moins prévisible.
La conception à tige montante facilite l'accès à la zone de commande filetée, mais l'environnement extérieur reste un facteur important. Une utilisation en extérieur, une atmosphère humide ou un environnement industriel corrosif peuvent nécessiter l'application d'un revêtement, une protection de la tige, une lubrification et des inspections.

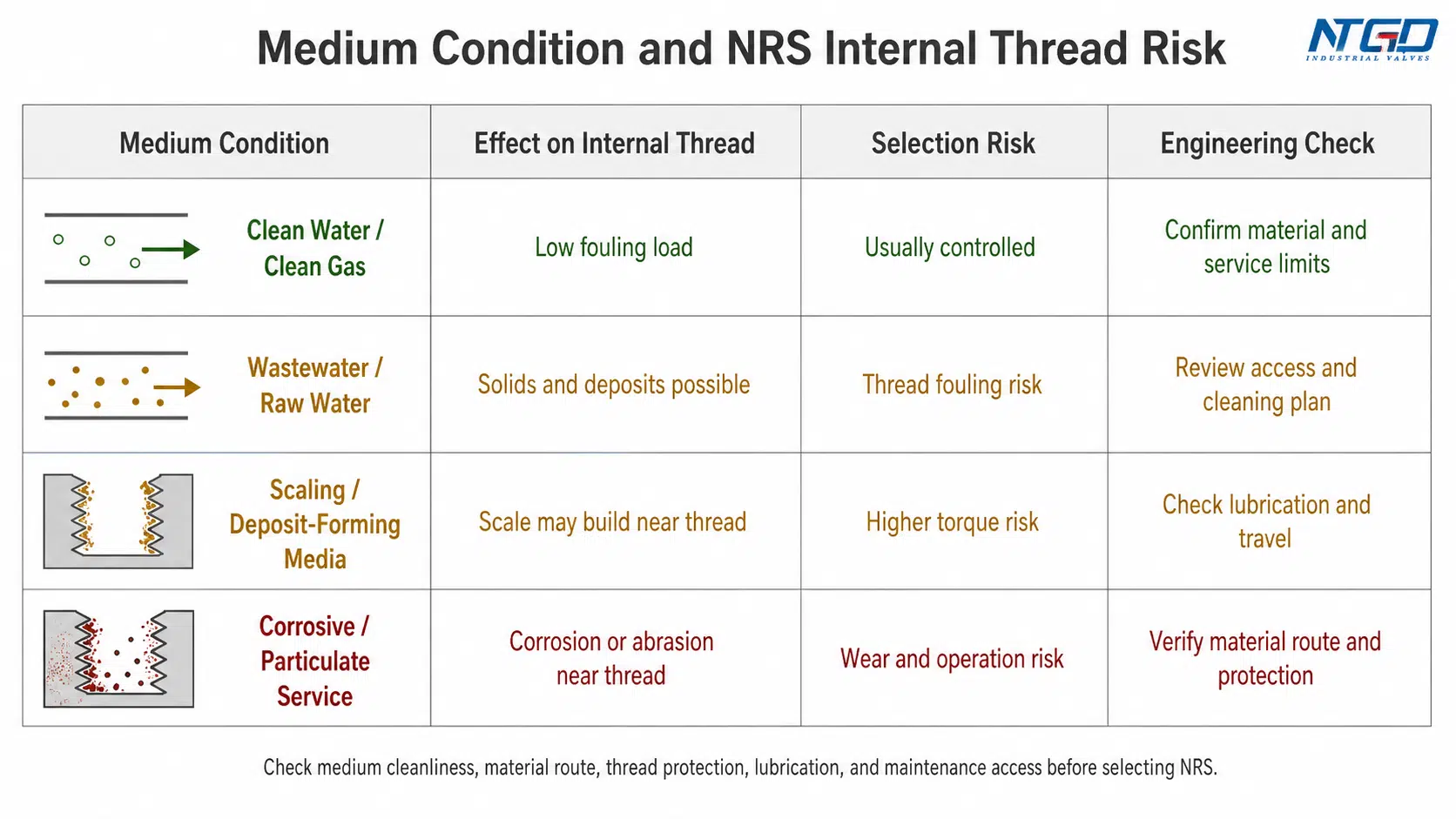

Pourquoi l'exposition du filetage intérieur est-elle importante dans les conceptions NRS ?
Dans une vanne à tiroir à tige non montante, le filetage interne ou l'écrou de tige fait partie du parcours de mouvement. Si cette interface filetée est exposée à des dépôts, du tartre ou des fluides corrosifs, le risque ne se limite pas à une usure superficielle. Cela peut également nuire à la fluidité du déplacement du tiroir.
Le parcours de risque type est le suivant :
- des particules solides, du tartre, des produits de corrosion ou des dépôts atteignent la zone de vissage ;
- la lubrification perd de son efficacité ou la contamination augmente les frottements ;
- le couple de fonctionnement augmente ou devient irrégulier ;
- il devient plus difficile de vérifier la course totale ;
- Le dépannage peut nécessiter un démontage plus poussé ou un temps d'arrêt plus long.
Ce risque n'entraîne pas automatiquement l'exclusion des modèles NRS. Cela signifie que l'acheteur doit vérifier :
- propreté moyenne
- potentiel de corrosion
- matières en suspension ou dépôts
- itinéraire de protection des threads
- exigences en matière de lubrification
- l'accès à la maintenance
- compatibilité des matériaux
- fréquence de fonctionnement prévue
Dans le cas d'une utilisation en milieu propre et à faible risque, le caractère compact de la vanne peut l'emporter sur les contraintes liées à l'accès interne. Dans le cas d'une utilisation en milieu sale ou agressif, la conception du filetage interne, le tracé des voies de circulation, le revêtement et le plan de maintenance doivent être examinés avant de choisir le modèle de vanne.

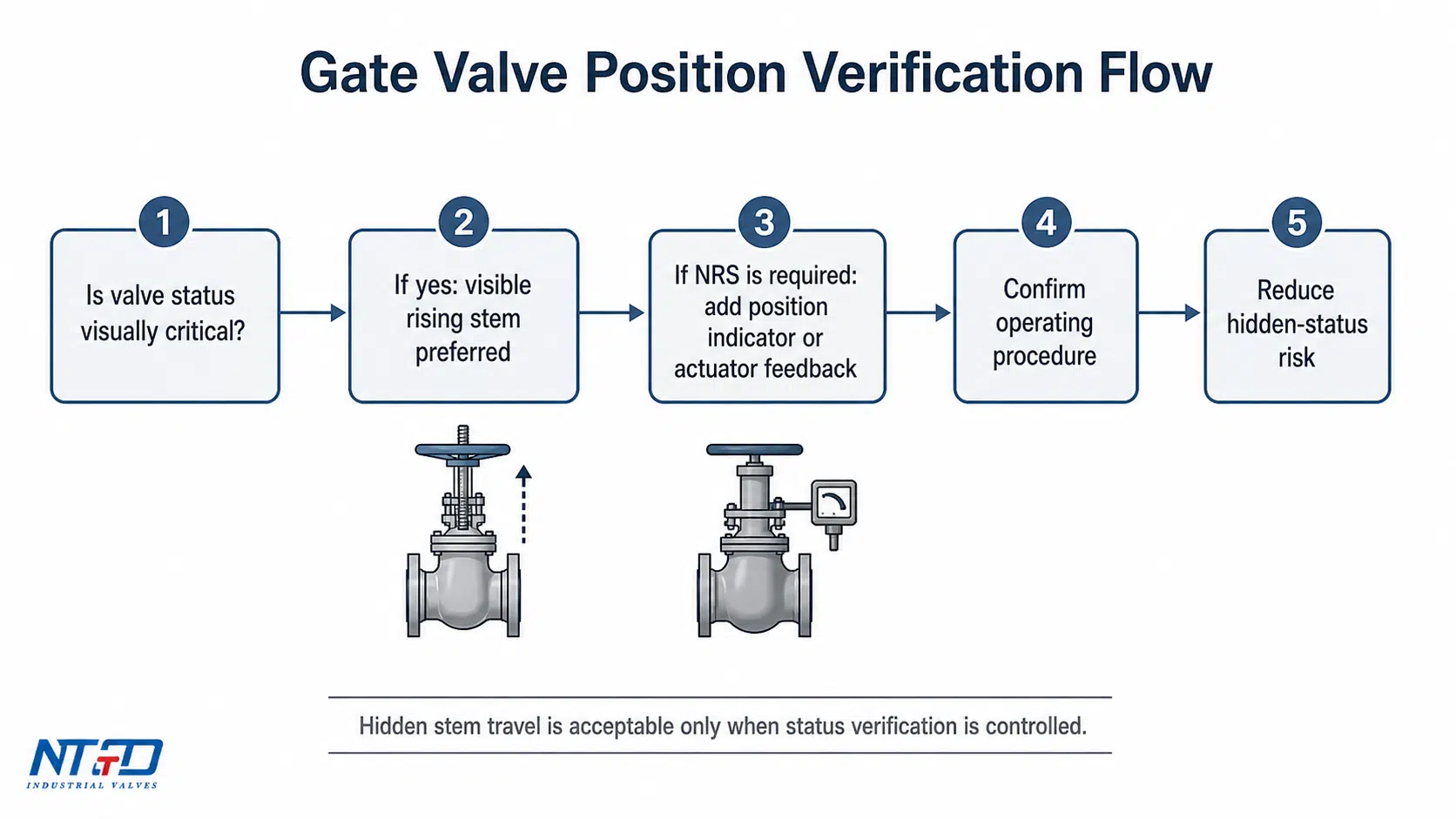

Quand un indicateur de position ou une vérification supplémentaire de l'état est nécessaire
Les modèles à tige non montante ne permettent pas de visualiser la position de la vanne au fur et à mesure de la course de la tige. Cela est acceptable dans de nombreuses installations, mais cela pose un problème au niveau des spécifications lorsque les opérateurs doivent vérifier rapidement l'état de la vanne.
Un indicateur de position, un signal de retour de l'actionneur, un repère d'ouverture/fermeture ou une procédure d'utilisation peuvent s'avérer nécessaires lorsque :
- la vanne fait partie d'un point d'isolement essentiel pour la sécurité
- la vanne est enfouie ou difficile à inspecter
- les opérateurs doivent vérifier l'état de la situation lors d'une intervention d'urgence
- Une ouverture partielle pourrait entraîner des problèmes au niveau du système.
- plusieurs vannes sont actionnées les unes après les autres
Pour les vannes NRS utilisées dans des applications où l'état de la vanne est critique, le risque lié à une position non détectable doit être pris en compte dès la phase de spécification, et non après l'installation.

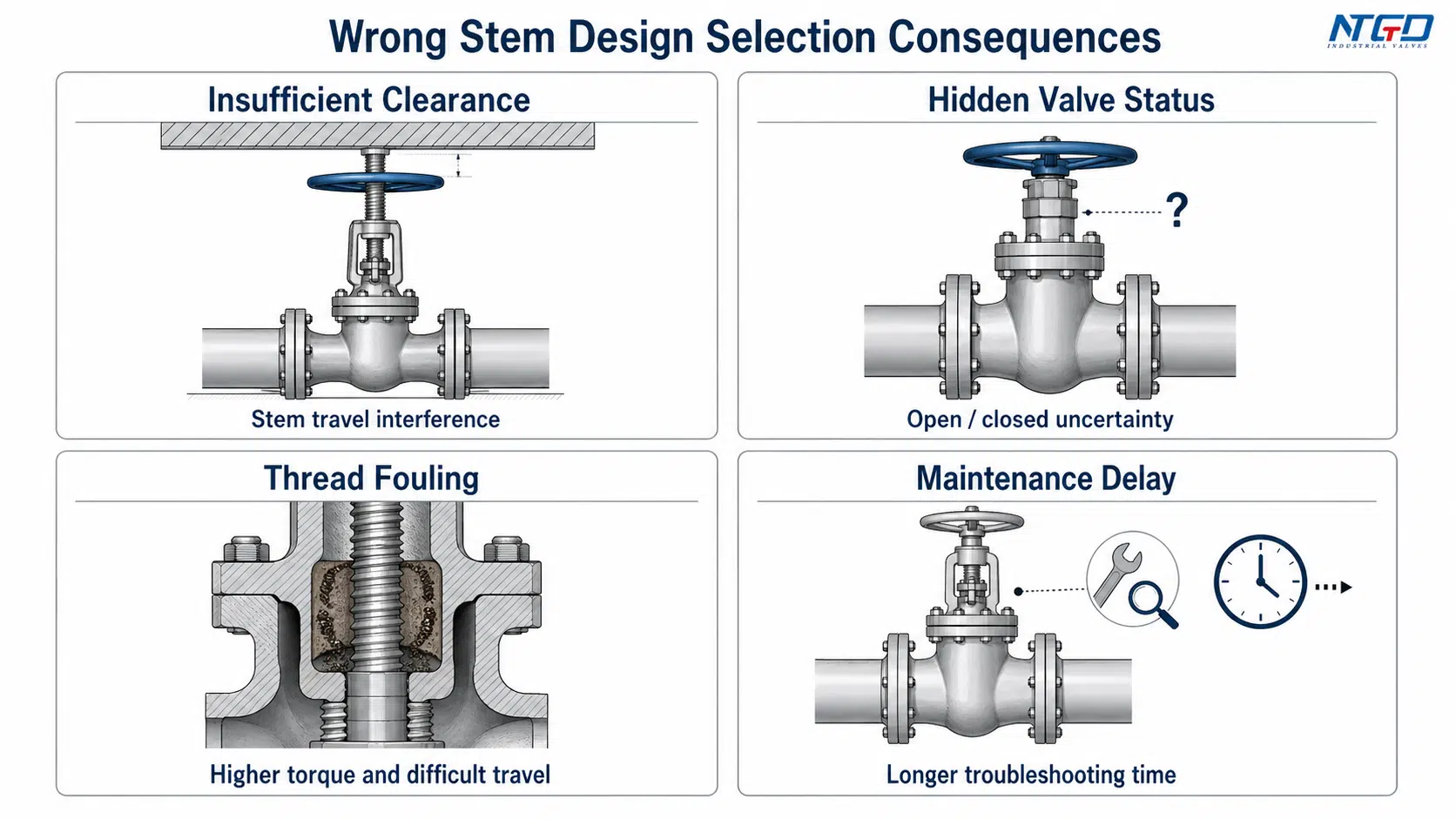

Conséquences courantes d'un mauvais choix
Un mauvais choix de conception de la tige peut entraîner des problèmes concrets sur le terrain :
| Condition de sélection incorrecte | Conséquence possible |
|---|---|
| Colonne montante installée avec un dégagement vertical insuffisant | Une interférence au niveau de la course de la tige peut empêcher le fonctionnement complet ou la modification du champ de force après l'installation. |
| Tige non montante choisie lorsque l'aspect visuel est important | Les opérateurs peuvent être confrontés à une incertitude quant à l'état « ouvert » ou « fermé », ce qui allonge la durée des inspections et augmente le risque d'erreur de manipulation. |
| Utilisation du NRS dans un milieu sale ou corrosif sans vérification préalable | Une usure du filetage intérieur, un encrassement, un couple plus élevé ou une course de la vanne irrégulière peuvent apparaître |
| Tige montante installée à l'extérieur sans protection | La corrosion externe, la contamination de la tige ou des problèmes de lubrification peuvent nuire à la fiabilité de fonctionnement |
| Sélection fondée uniquement sur le prix initial | Le coût d'achat moins élevé peut être contrebalancé par les besoins en indicateurs, les efforts de maintenance, le temps consacré au dépannage ou le risque de temps d'arrêt. |
| Aucun indicateur de position là où il faudrait | Le fait de ne pas connaître l'état d'une vanne peut ralentir les contrôles d'isolation et être source d'incertitude lors des opérations de maintenance ou en cas d'urgence. |
Matrice de sélection et liste de contrôle pour les appels d'offres
Une fois les différentes conceptions comparées, la décision finale doit être traduite en spécifications techniques. Cela facilite la communication des choix effectués lors de l'établissement des devis, de l'examen technique et de l'approvisionnement.

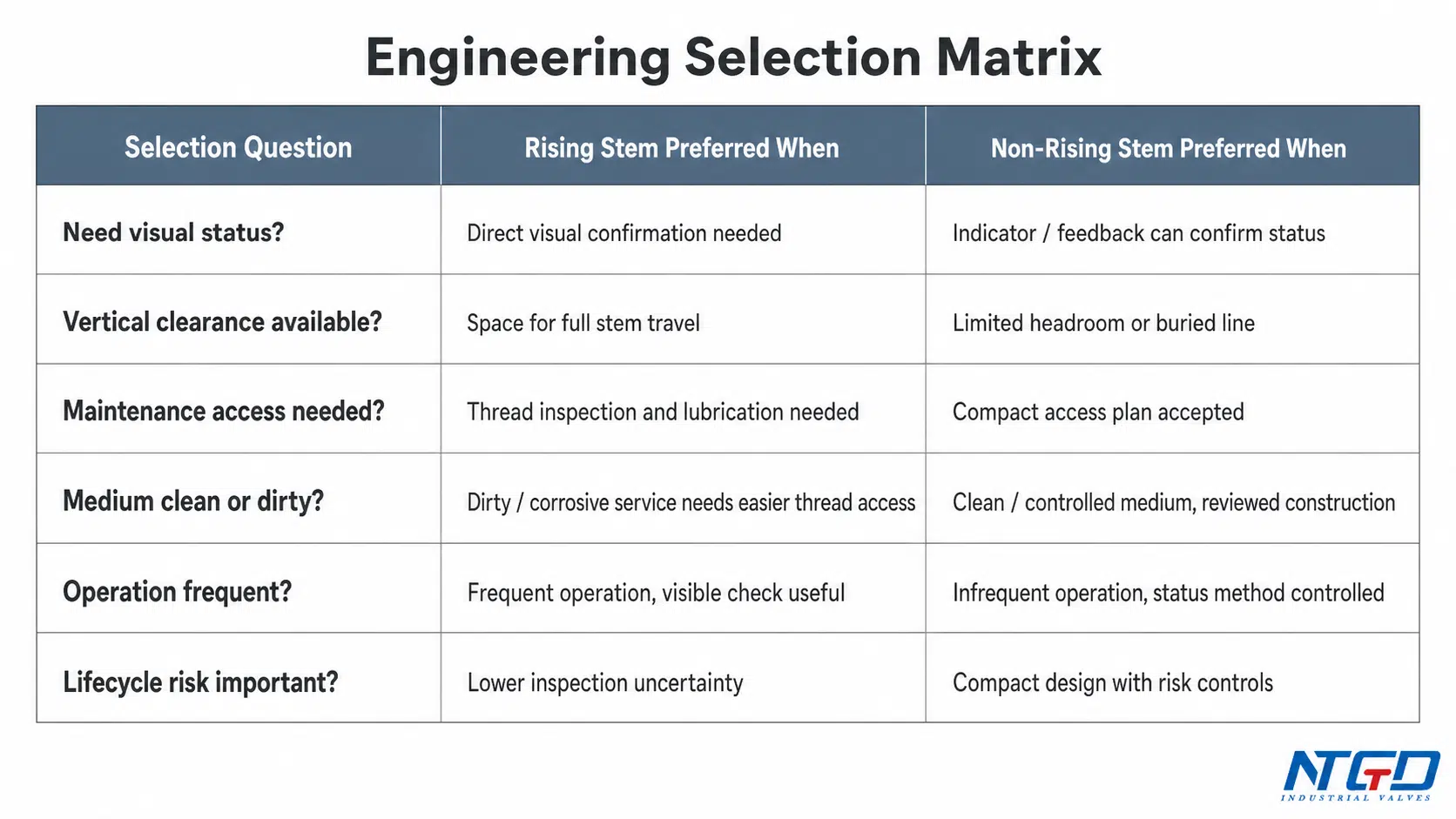

Matrice de sélection technique
| Question de sélection | La vanne à tige montante est à privilégier lorsque… | La vanne à tige non montante est préférable lorsque… |
|---|---|---|
| L'état visible de la vanne est-il important ? | Les opérateurs ont besoin d'une confirmation directe de l'état « ouvert » ou « fermé » ; ne vous fiez pas uniquement aux tours du volant lorsque des vérifications rapides de l'état sont essentielles. | L'état peut être vérifié à l'aide d'un indicateur, d'un signal de retour de l'actionneur, d'un marquage ou d'une procédure |
| Y a-t-il une hauteur libre suffisante ? | Il y a suffisamment d'espace au-dessus de la vanne pour permettre la course complète de la tige. | La hauteur libre est limitée, la vanne est encastrée ou la hauteur extérieure doit rester fixe |
| L'accès pour la maintenance est-il important ? | L'inspection, le nettoyage et la lubrification de la tige doivent être faciles à effectuer et réguliers | L'encombrement réduit de l'installation est un critère prioritaire, et l'accès pour la maintenance interne a été pris en compte |
| Le support est-il propre ou sale ? | Les applications impliquant des fluides sales, corrosifs ou contenant des particules solides nécessitent une inspection plus aisée des filetages ou des pièces de fonctionnement externes | Un milieu propre ou contrôlé réduit le risque lié au filetage interne, sous réserve d'une évaluation des matériaux et de la conception |
| La vanne est-elle actionnée fréquemment ? | Une utilisation fréquente bénéficie d'un positionnement visible et d'une inspection plus aisée | Une utilisation peu fréquente dans des espaces restreints peut convenir au NRS si la confirmation d'état est contrôlée |
| Le coût initial constitue-t-il la principale contrainte ? | Une plus grande complexité de conception est acceptable au profit de la visibilité et de la facilité de maintenance | Une conception compacte et un coût initial moindre peuvent certes être séduisants, mais pas au prix de risques cachés |
| Le risque lié au cycle de vie est-il plus important que le prix d'achat ? | Une inspection plus aisée peut réduire l'incertitude liée à la maintenance à long terme | Le NRS peut toujours fonctionner si le risque moyen, l'indication de position et l'accès à la maintenance sont contrôlés |

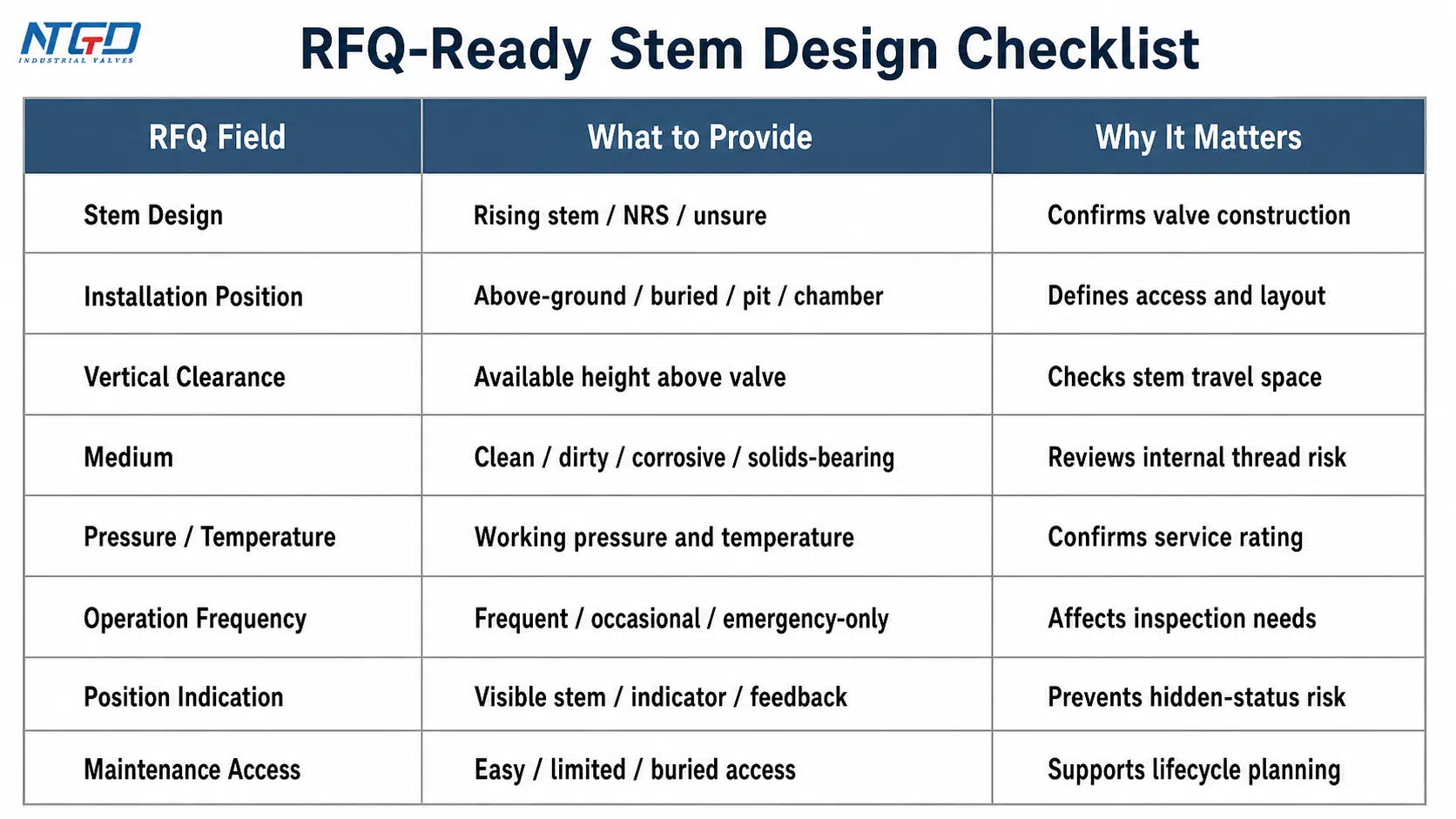

Liste de contrôle pour la conception de tiges prêtes pour les appels d'offres
Avant de demander un devis ou de valider un cahier des charges, veuillez préparer les éléments suivants : sélection de vannes industrielles Informations :
| Champ de l'appel d'offres | Ce qu'il faut fournir | Pourquoi c'est important |
|---|---|---|
| Type de vanne requis | Vanne d'arrêt | Permet de restreindre la sélection à la catégorie de vannes appropriée |
| Préférence en matière de conception de la tige | Tige montante / tige non montante / je ne sais pas | Permet au fournisseur de vérifier que la construction est correcte |
| Position d'installation | En surface, enterré, en fosse, en chambre, local des machines | Détermine la hauteur libre verticale et l'accès pour l'inspection |
| Hauteur libre disponible | Hauteur au-dessus de l'axe de la vanne ou de la zone du volant de commande | Essentiel pour augmenter la course de la tige |
| Moyen | Eau propre, eaux usées, pétrole, gaz, fluides corrosifs, fluides contenant des particules solides | A une incidence sur l'exposition du filetage intérieur et le parcours de l'outil |
| Plage de pression et de température | Pression de service, pression nominale, température de fonctionnement | Nécessaire pour la validation du cahier des charges |
| Fréquence de fonctionnement | Fréquent, occasionnel, uniquement en cas d'urgence | A un impact sur les exigences en matière de maintenance et de visibilité |
| Nécessité d'une indication de position | Tige visible, indicateur, retour d'information de l'actionneur, ou non requis | Évite les problèmes liés au statut « caché » |
| Accès pour l'entretien | Accès facile, accès restreint, accès souterrain | A une incidence sur le coût du cycle de vie et la planification des services |
| Exigences relatives aux matériaux et aux revêtements | Matériau de la carrosserie, matériau des garnitures, revêtement (si connu) | Permet d'adapter la conception de la vanne aux conditions d'exploitation |
| Actionnement | Manuelle, boîte de vitesses, actionneur électrique, autre | A une incidence sur le fonctionnement et le retour d'information de position |
Vérification finale de l'ajustement avant de faire votre choix
Avant de faire votre choix définitif, procédez à cette brève vérification :
- Choisir tige montante lorsque la visibilité, l'accès pour l'inspection et la facilité d'entretien sont des priorités plus importantes que la hauteur réduite.
- Choisir tige non montante lorsque l'encombrement réduit, le passage souterrain ou la hauteur libre limitée constituent la principale contrainte.
- Vérifiez soigneusement le NRS lorsque le fluide est sale, corrosif, entarté ou contient des particules solides.
- Ajouter un indicateur de position ou un signal de retour de l'actionneur lorsqu'il est nécessaire de vérifier l'état « ouvert » ou « fermé », mais que la tige ne se soulève pas.
- Ne vous fiez pas uniquement au coût initial ; vérifiez l'accessibilité pour la maintenance, la confirmation du statut et les risques liés au cycle de vie.
FAQ
Quelle est la différence entre les vannes à tige montante et celles à tige non montante ?
La principale différence réside dans le mouvement de la tige. Sur une vanne à tiroir à tige montante, la tige se déplace vers le haut à mesure que la vanne s'ouvre, ce qui permet de visualiser sa position. Sur une vanne à tiroir à tige non montante, la tige tourne sans remonter vers l'extérieur ; la vanne reste ainsi compacte, mais sa position ne peut pas être déterminée à partir de la course de la tige.
Que signifie « OS&Y » sur une vanne à guillotine ?
L'abréviation OS&Y signifie « Outside Screw and Yoke » (vis et collier externes). Elle est généralement associée aux vannes à tige montante, dont le mécanisme à tige filetée se trouve à l'extérieur du corps de vanne et dont la tige monte ou descend lors du fonctionnement. La configuration exacte doit toutefois être vérifiée dans le cahier des charges de la vanne.
Que signifie « NRS » sur une vanne à guillotine ?
NRS signifie « tige non montante ». Sur une vanne à guillotine NRS, la hauteur externe de la tige reste fixe pendant le fonctionnement, tandis que la guillotine se déplace à l'intérieur grâce à l'engagement fileté. L'abréviation RS est parfois utilisée de manière informelle pour désigner une tige montante, mais les spécifications officielles doivent tout de même indiquer clairement le type de tige requis pour la vanne à guillotine.
Comment vérifier la position d'une vanne à tige non montante ?
Une vanne à tige fixe ne permet pas de déterminer sa position à partir de la course de la tige. Si le projet nécessite une confirmation visuelle, il convient d'utiliser un indicateur de position, un signal de retour de l'actionneur, un marquage « ouvert » / « fermé » ou une procédure d'exploitation définie. Ce choix doit être arrêté lors de la phase de spécification et ne doit pas être laissé à l'appréciation du personnel sur le terrain.
Une vanne à tige non montante peut-elle être utilisée pour le transport d'eau sale ou d'eaux usées ?
Cette option peut être envisagée, mais l'exposition du filetage interne doit être examinée avec soin. L'eau sale, les eaux usées, le tartre ou les particules solides peuvent nuire à la lubrification, entraîner l'usure du filetage, augmenter le couple de fonctionnement et limiter la course totale de la vanne. Vérifiez que sélection des matériaux pour les robinets-vannes, la protection interne et l'accès pour la maintenance avant de choisir NRS pour ce service.
Dans quels cas faut-il privilégier une vanne à tige montante plutôt qu'une vanne à tige non montante ?
Utilisez une vanne à tige montante lorsque l'installation dispose d'un dégagement vertical suffisant et que l'opérateur a besoin d'une confirmation visuelle directe, d'une inspection plus aisée de la tige et d'un meilleur accès pour l'entretien.
Dans quels cas dois-je utiliser une vanne à tige fixe ?
Utilisez une vanne à tige non montante lorsque celle-ci doit être installée dans un espace restreint, une conduite souterraine, un caisson de vanne, une fosse ou une zone où la hauteur libre est limitée. Vérifiez les besoins en matière d'indication de position et la propreté du fluide avant de procéder au choix définitif.
L'expression “ vanne à tige montante ” correspond-elle à celle de “ vanne à guillotine à tige montante ” ?
Non. Le terme “ vanne à tige montante ” a une acception plus large et peut désigner différents types de vannes. Cet article se concentre uniquement sur les modèles à tige montante et à tige non montante des vannes à guillotine.
Conclusion
Une vanne à tige montante est le choix le plus judicieux lorsque la visibilité de la vanne, les inspections régulières et l'accessibilité pour l'entretien sont des critères importants. Une vanne à tige non montante est le choix le plus judicieux lorsque l'encombrement réduit, une installation enterrée ou une hauteur libre verticale limitée constituent la principale contrainte.
Le choix final ne doit pas se limiter à une simple opposition entre “ tige apparente ” et “ conception compacte ”. Avant de valider la conception de la vanne, il convient de vérifier la course de la tige, l'emplacement du filetage, la propreté du fluide, l'indication de position, la fréquence de fonctionnement, l'accès pour la maintenance et les risques liés au cycle de vie.
Vérification finale de la demande
En ce qui concerne la sélection des projets, NTGD Valve peut vous accompagner dans l'analyse technique de l'enveloppe d'installation, des conditions du fluide, de la fréquence de fonctionnement, des exigences en matière d'indication de position, ainsi que des détails de la liste de contrôle de l'appel d'offres, avant que le cahier des charges des vannes à tige montante ou à tige non montante ne soit finalisé.
