A robinet-vanne à tige montante est un robinet-vanne dont la tige se déplace vers le haut lorsque la vanne s'ouvre et vers le bas lorsque la vanne se ferme. Cette course visible de la tige donne aux opérateurs une indication directe de la position de la vanne, c'est pourquoi les robinets-vannes à tige montante sont souvent utilisés dans les systèmes de pipelines accessibles, les lignes de services publics, les points d'arrêt industriels et les services critiques pour l'inspection.
La conception doit d'abord être considérée comme un vanne d'isolation ouverte / fermée. Lorsqu'elle est complètement ouverte, l'opercule se déplace hors de la voie d'écoulement et offre une résistance relativement faible au travers de la vanne. Lorsqu'elle est fermée, l'opercule se déplace vers le bas contre les sièges pour isoler la ligne.
Le principal compromis technique est simple : un robinet-vanne à tige montante offre une meilleure confirmation visible de la position et un meilleur accès pour la maintenance, mais il a également besoin d'un dégagement vertical suffisant pour permettre une course complète de la tige. C'est la principale limite lorsqu'on le compare à un robinet-vanne à tige non montante.
Résumé technique et cadre de sélection
- Un robinet-vanne à tige montante est principalement utilisé pour l'isolation pleine ouverture / pleine fermeture, et non pour l'étranglement continu.
- La tige montante donne une indication visible de l'ouverture ou de la fermeture lors de l'inspection sur le terrain.
- La disposition externe de la tige peut améliorer l'accès pour l'inspection et la lubrification.
- La valve a besoin d'un espace aérien pour que la tige puisse s'élever complètement.
- Les robinets-vannes à tige non montante peuvent être plus pratiques pour les installations enterrées, confinées ou à faible hauteur de chute.

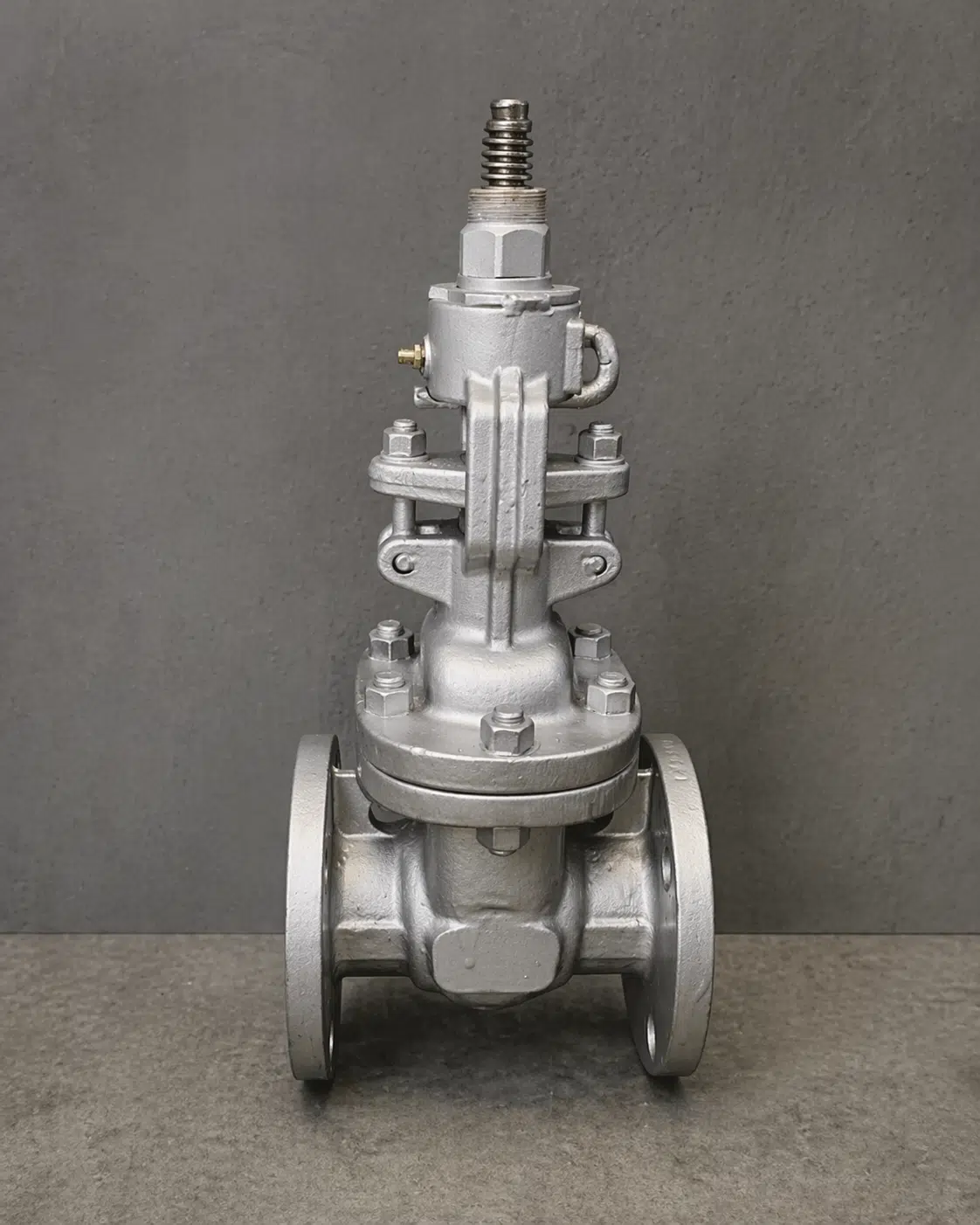

Qu'est-ce qu'un robinet-vanne à tige montante ?
Un robinet-vanne à tige montante est un robinet-vanne qui utilise une tige filetée dont la tige se déplace visiblement vers le haut ou vers le bas pendant le fonctionnement. Lorsque le volant ou l'actionneur est actionné, le mouvement de la tige soulève ou abaisse l'opercule à l'intérieur du corps de vanne.
Sur le terrain, la position de la tige donne un signal visuel rapide :
- Tige relevéeLevée de la porte : la porte est levée et la vanne est ouverte.
- Tige abaisséeLe système de contrôle de l'étanchéité : l'opercule est en place et la vanne est fermée.
Ce modèle est donc utile lorsque la position de la vanne doit être vérifiée lors d'une inspection, d'une isolation pour maintenance, d'un démarrage, d'un arrêt ou d'une isolation d'urgence de la ligne.
Conception d'une tige montante dans un robinet-vanne
L'expression “tige montante” décrit la conception du mouvement de la tige, La tige montante n'est pas une catégorie de vannes à part entière. Une tige montante peut être utilisée avec différentes constructions de robinets-vannes, comme les robinets-vannes à coin ou d'autres dispositifs d'étanchéité, en fonction des exigences de service.
La fonction principale reste la même : la principe de fonctionnement du robinet-vanne est de faire passer la porte de la position ouverte à la position fermée pour permettre ou arrêter le flux.
Pourquoi est-il principalement utilisé pour l'isolation ouverte/fermée ?
Un robinet-vanne est conçu pour fonctionner au mieux dans le position entièrement ouverte ou entièrement fermée. En position d'ouverture totale, la vanne est soulevée hors de la voie d'écoulement. En position de fermeture complète, l'opercule entre en contact avec la zone de siège pour isoler la conduite.
L'utilisation d'un robinet-vanne en position partiellement ouverte pour un étranglement à long terme peut exposer les surfaces de l'opercule et du siège à une vitesse plus élevée, à des vibrations et à une usure irrégulière. Au fil du temps, cette mauvaise utilisation peut réduire la fiabilité de la fermeture et rendre la vanne moins fiable en tant que dispositif d'isolation.
Pour les services nécessitant une modulation fréquente du débit, une vanne de régulation ou un autre type de vanne conçu pour l'étranglement est normalement plus approprié.
Ce que la tige visible indique aux opérateurs
La tige visible n'est pas seulement une caractéristique pratique. Elle modifie la façon dont la vanne peut être vérifiée sur le terrain.
Pour les pipelines en surface, les stations de vannes, les réseaux d'eau, les lignes de protection contre les incendies et les points d'isolation industriels, une tige visible aide les opérateurs à confirmer la position de la vanne sans avoir à retirer les couvercles, à se fier uniquement aux tours de volant ou à deviner le comportement du processus.
Fonctionnement d'un robinet-vanne à tige montante
Un robinet-vanne à tige montante convertit le mouvement rotatif du volant ou de l'actionneur en un mouvement vertical de la tige et de l'opercule. Ce mouvement ouvre ou ferme la voie d'écoulement à travers la vanne.
Principales pièces d'un robinet-vanne à tige montante
| Partie | Fonction d'un robinet-vanne à tige montante |
|---|---|
| Volant ou actionneur | Fournit la force de manœuvre pour ouvrir ou fermer la vanne. |
| Tige | Transfère le mouvement de l'opérateur au portail. Dans le cas d'une tige montante, la tige se déplace visiblement vers le haut ou vers le bas. |
| Ecrou de tige | Engage la tige filetée et aide à convertir l'entrée rotative en course linéaire de la tige. |
| Zone du capot / de l'étrier | Soutient la disposition de la tige et aide à maintenir l'alignement des pièces de fonctionnement. |
| Porte / coin | Se déplace à l'intérieur ou à l'extérieur de la voie d'écoulement pour ouvrir ou fermer la vanne. |
| Siège | Fournit la zone de contact d'étanchéité lorsque la porte est fermée. |
| Corps | Contient la limite de pression et le passage du flux. |
| Emballage | Aide à contrôler les fuites autour de la zone de la tige. |
Ensemble, ces pièces forment la chaîne de mouvement de la vanne : le volant ou l'actionneur fournit une entrée, la tige filetée et l'écrou de tige convertissent cette entrée en course verticale, et la vanne se rapproche ou s'éloigne du siège pour fermer ou ouvrir la ligne.

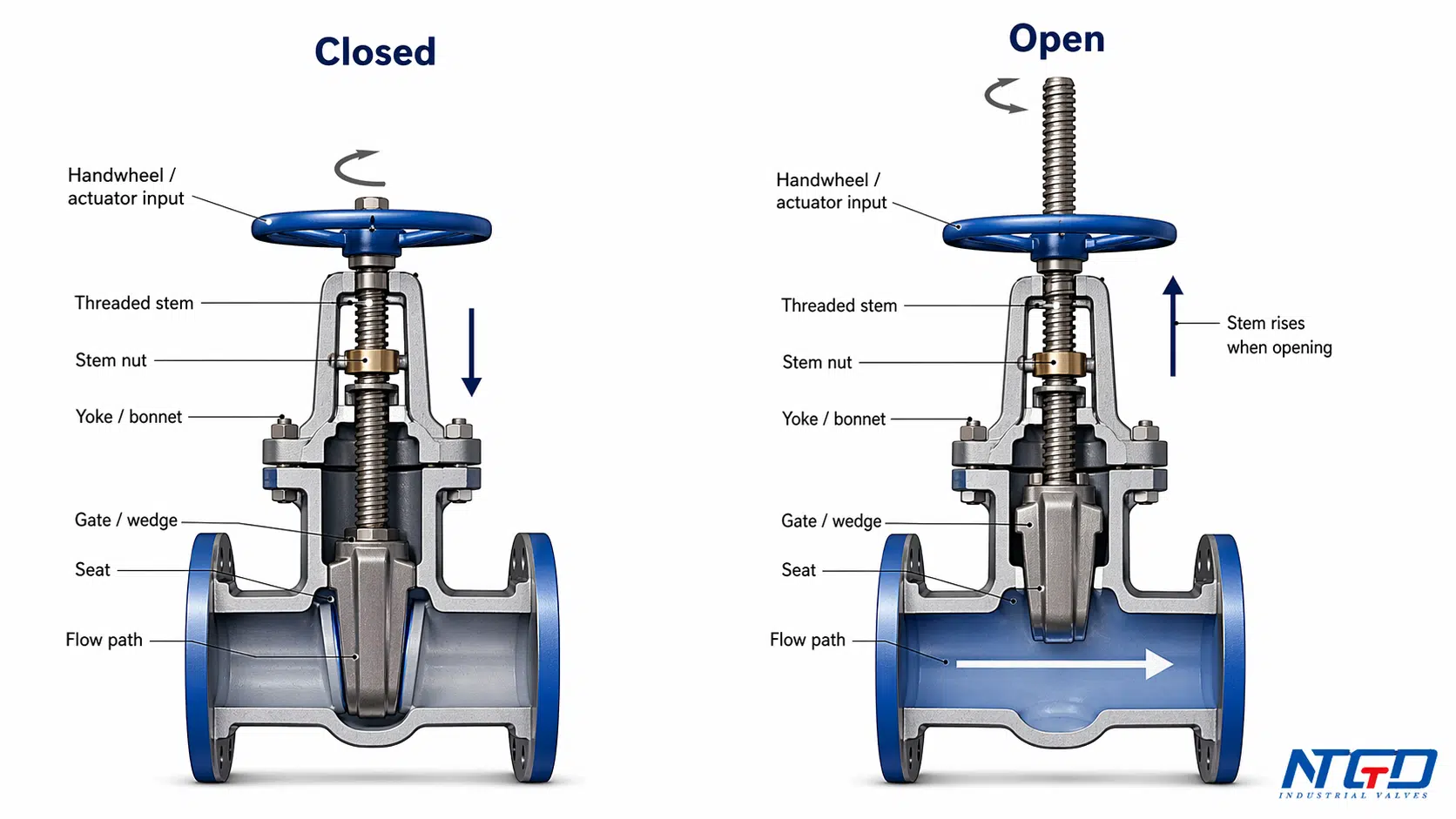

Comment le mouvement rotatif devient un mouvement de portail vertical
Lorsque le volant tourne, la tige filetée et l'écrou de tige convertissent la rotation en mouvement linéaire. Dans de nombreux dispositions extérieures des vis et des étriers, L'écrou de manœuvre ou la douille de l'arcade tourne tandis que la tige se déplace verticalement. Cela permet de visualiser la position de la tige pendant le fonctionnement.
Lorsque la soupape s'ouvre, la tige monte et tire l'opercule vers le haut. Lorsque la vanne se ferme, la tige se déplace vers le bas et pousse l'opercule vers les sièges.
Cette course visible confère au robinet à tige montante son principal avantage sur le terrain : la position de fonctionnement est plus facile à confirmer.
Pleine ouverture, pleine fermeture et faible perte de pression
Lorsque la soupape est entièrement ouvert, L'obturateur est soulevé pour l'éloigner de la voie d'écoulement. Cela permet d'obtenir un passage relativement dégagé à travers la vanne et de réduire la perte de pression par rapport à une voie d'écoulement partiellement obstruée.
Cette prestation s'applique service d'isolement totalement ouvert. Il ne faut pas le confondre avec un contrôle précis du débit. Un robinet-vanne à tige montante peut permettre ou arrêter le débit de manière efficace, mais ce n'est pas le premier choix pour une fonction d'étranglement continu.
Principaux avantages techniques et compromis des robinets-vannes à tige montante
La valeur d'un robinet-vanne à tige montante ne réside pas seulement dans le fait qu'il “s'ouvre et se ferme”. Sa valeur vient de la façon dont la conception de la tige affecte l'inspection, la maintenance, l'espace d'installation et la fiabilité du service.
Indication visuelle de la position ouverte/fermée
L'avantage le plus important est la visibilité de la position de la vanne.
Dans les systèmes à forte inspection, la possibilité de voir si la tige est levée ou abaissée peut réduire les erreurs de manipulation. Ceci est particulièrement utile lorsque plusieurs vannes sont installées à proximité les unes des autres, lorsque l'état d'isolation doit être vérifié avant la maintenance, ou lorsqu'une position de vanne manquée peut affecter la sécurité ou la continuité du processus.
Accès au filetage externe pour la lubrification et l'inspection
Dans une conception à tige montante, la zone de la tige de travail est généralement plus accessible depuis l'extérieur du robinet. Cela peut faciliter la lubrification, l'inspection visuelle et l'entretien. entretien des robinets-vannes plus facile que les conceptions où le filetage de fonctionnement est situé à l'intérieur.
Cela est important dans les services où le fluide peut être corrosif, sale ou susceptible de déposer des solides. La réduction de l'exposition directe du fluide au filetage de fonctionnement peut diminuer le risque d'encrassement du filetage, de fonctionnement plus difficile et de difficulté d'entretien. La tige externe doit toujours être protégée du milieu ambiant, mais il est généralement plus facile de l'inspecter et de l'entretenir de l'extérieur.
Faible résistance à l'écoulement en cas d'ouverture complète
Un robinet-vanne entièrement ouvert offre une voie d'écoulement relativement libre car la vanne est soulevée par rapport à l'alésage. Cela peut contribuer à réduire la perte de pression dans les conduites d'isolement.
La limite est importante : une faible perte de pression correspond à une condition d'ouverture totale. Cela ne signifie pas que la vanne doit être utilisée comme une vanne de régulation normale.
Le compromis : tige exposée et dégagement vertical requis
La tige montante qui rend la position visible nécessite également de l'espace. L'installation doit permettre à la tige de remonter complètement.
La conception d'une tige montante peut s'avérer inadaptée dans les cas suivants :
- la vanne est enterrée ;
- l'espace aérien est limité ;
- le robinet est installé sous des plates-formes, des supports de tuyaux ou des couvercles ;
- la tige exposée pourrait être endommagée par un équipement proche ou un impact externe ;
- les opérateurs ne peuvent pas accéder facilement à la tige pour l'inspecter ou la lubrifier.
Dans ces cas, une conception de tige non montante peut être plus pratique.
Robinet-vanne à tige montante ou non montante : Principales différences techniques
La différence entre un robinet-vanne à tige montante ou non montante n'est pas seulement la direction du mouvement de la tige. Il affecte la visibilité sur le terrain, l'espace d'installation, l'exposition du filetage, l'accès pour la maintenance et l'adaptation à l'application.

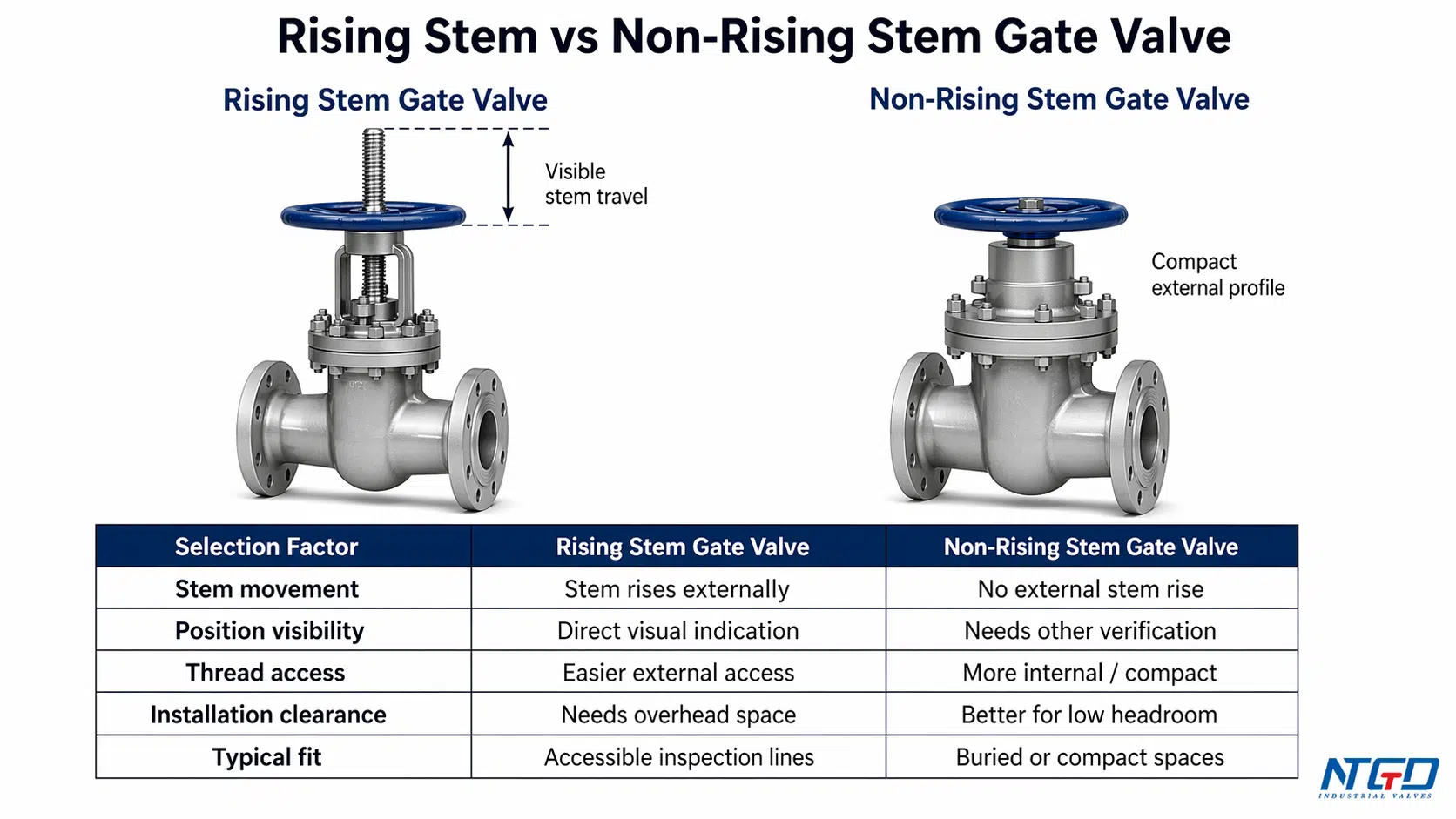

| Facteur de sélection | Robinet-vanne à tige montante | Robinet-vanne à tige non montante |
|---|---|---|
| Mouvement de la tige | La tige se déplace vers le haut lorsque la valve s'ouvre et vers le bas lorsqu'elle se ferme. | La tige ne s'élève pas à l'extérieur ; le mouvement est contenu dans l'agencement de la valve. |
| Visibilité de la position | L'état ouvert/fermé est plus facile à confirmer visuellement à partir de la course de la tige. | La position peut ne pas être visible de l'extérieur sans un indicateur ou une autre méthode de vérification. |
| Exposition du fil | Le fil d'exploitation est généralement plus accessible et moins directement exposé aux médias de traitement. | La zone de travail filetée peut être interne en fonction de la conception et peut être plus difficile à inspecter directement. |
| Accès pour l'entretien | Accès facilité pour la lubrification, l'inspection visuelle et les contrôles de routine. | Plus compact, mais l'inspection ou la lubrification des zones de travail internes peut être moins directe. |
| Corrosion / problèmes de débris | Les parties externes doivent encore être protégées, mais le fil conducteur est plus facile à entretenir. | Un service sale ou corrosif peut augmenter le risque d'un fonctionnement plus difficile, d'un couple plus élevé ou d'une usure du filetage si la conception n'est pas adaptée. |
| Espace d'installation | Nécessite un dégagement vertical pour une course complète de la tige. | Il est préférable de l'utiliser lorsque l'espace aérien est limité. |
| Installation typique | Lignes hors sol, accessibles et soumises à inspection. | Installations souterraines, enterrées, compactes ou à faible hauteur. |
Visibilité du mouvement et de la position de la tige
Un robinet à tige montante fournit un retour visuel direct. Lorsque la tige est vers le haut, la vanne est ouverte. Lorsque la tige est descendue, la vanne est fermée.
Un robinet à tige non montante permet de gagner de la place, mais la tige externe ne se déplace pas vers le haut. Cela facilite l'installation compacte, mais la confirmation de la position sur le terrain peut nécessiter un indicateur séparé, un registre de fonctionnement ou une autre méthode de vérification.
Exposition au filetage externe ou au filetage interne
L'emplacement du filetage de la tige a une incidence sur l'entretien. Une tige montante rend le filetage plus accessible. Cela facilite la lubrification et l'inspection.
Une tige non montante est compacte, mais les zones filetées internes peuvent être plus proches du fluide. En cas de service sale, corrosif ou chargé de débris, cela peut augmenter le risque d'un fonctionnement plus difficile, d'une usure du filetage ou d'un couple de fonctionnement plus élevé si la conception et les matériaux ne sont pas adaptés.
Hauteur d'installation : Hauteur d'installation : en surface ou souterraine ou en espace clos
Les vannes à tige montante s'adaptent le mieux aux endroits où il y a de la place au-dessus de la vanne. Les galeries de conduites hors sol, les stations de vannes accessibles, les lignes d'isolation industrielles et les voies d'inspection en sont des exemples courants.
Les robinets à tige non montante sont souvent mieux adaptés lorsque le robinet est enterré, situé dans une fosse ou installé dans une zone confinée avec un dégagement limité.
Quand une conception de tige non montante peut être plus appropriée
Un robinet-vanne à tige non montante peut être la meilleure solution lorsque.. :
- la hauteur libre est limitée ;
- la vanne est installée sous terre ;
- l'exposition externe aux tiges crée des risques de dommages ;
- l'indication visuelle de la position n'est pas nécessaire ;
- L'installation compacte est plus importante que l'accès au filetage extérieur.
Cela ne signifie pas qu'une conception soit universellement meilleure. Le bon choix dépend des besoins d'inspection, de l'espace disponible, de l'état du support et de l'accès pour la maintenance.
Service, construction et application Fit
Un robinet-vanne à tige montante ne doit pas être choisi uniquement parce que la tige visible est pratique. Les conditions de service, l'environnement d'installation et la construction de l'opercule et du siège sont également importants.
Conception de la tige montante et construction de la cale / du siège
“L'expression ”tige montante" décrit la façon dont la tige se déplace. Elle ne décrit pas la conception de la porte ou du siège.
Un robinet-vanne à tige montante peut être combiné avec différentes constructions d'opercule et de siège en fonction de la pression, de la température, de l'exigence d'arrêt et de l'état du fluide.
| Question sur la conception | Ce que cela signifie | Pourquoi c'est important |
|---|---|---|
| Tige montante ou non montante ? | Mouvement de la tige et visibilité de la position. | Affecte l'inspection, l'accès à la maintenance et le dégagement vertical. |
| Portail à coin ou autre type de portail ? | Forme de la porte et méthode d'assise. | Affecte le comportement de l'étanchéité, la charge de fonctionnement et l'aptitude au service. |
| Siège métallique ou siège résilient ? | Matériau du siège et surface d'étanchéité. | Affecte la tolérance aux fuites, la plage de température et la compatibilité des supports. |
| Matériaux de carrosserie et de garniture | Limite de pression et composants en contact avec le liquide. | Affecte la résistance à la corrosion, la solidité et la durabilité. |
Robinets-vannes à coin à tige montante et limites de construction correspondantes
Robinets-vannes à coin à tige montante combinent un dispositif de fonctionnement à tige montante avec un opercule à coin. La tige montante permet d'indiquer la position de la vanne, tandis que la conception de la cale et du siège détermine la façon dont la vanne se ferme contre les sièges.
Cette distinction est importante car un utilisateur peut rechercher “vannes à coin à tige montante” alors qu'il a en fait besoin de confirmer deux points distincts :
- si la conception de la tige montante permet l'inspection, l'accès à la maintenance et le dégagement vertical disponible ;
- si la construction de la cale / du siège correspond à la pression, à la température, à l'état du fluide et à l'exigence d'étanchéité.
L'article ne doit pas considérer tous les robinets-vannes à tige montante comme le même produit. La conception de la tige, la conception du coin, le matériau du siège, le matériau du corps, la garniture et les conditions de service doivent être vérifiés ensemble.
Considérations relatives aux matériaux et aux services
Sélection des matériaux pour les robinets-vannes doit tenir compte des conditions de service réelles plutôt que de devenir une liste générique de matériaux.
Les principaux contrôles de service sont les suivants :
- Fluides corrosifs : confirmer le corps, la garniture, la tige, le siège, la garniture, et compatibilité des matériaux. Une tige montante peut réduire l'exposition directe du fluide au filetage, mais les composants en contact avec le fluide doivent toujours être compatibles avec les matériaux.
- Supports sales ou chargés de débrisLa conception de la tige facilite l'accès à la maintenance mais n'élimine pas les risques d'étanchéité liés à la présence de solides. La conception de la tige facilite l'accès pour la maintenance, mais elle n'élimine pas les risques d'étanchéité causés par les solides.
- Service à haute températurePour le choix de la tige, il faut : confirmer l'adéquation du siège, de la garniture, du corps et de la garniture avant de procéder à la sélection. Ne pas considérer la conception de la tige seule comme une preuve de son adéquation aux températures élevées.
- Systèmes d'eau et d'assainissementL'accessibilité, l'exposition à la corrosion, le revêtement et les besoins en matière de maintenance sont autant d'éléments à prendre en compte. La position visible peut permettre une inspection de routine lorsque les vannes sont utilisées ou contrôlées fréquemment.
- Service vapeur ou haute pressionLes normes de conception des vannes sont les suivantes : confirmer la pression et la température nominales, les matériaux, les exigences de test et les normes de conception des vannes avant d'établir les spécifications.
Où les robinets-vannes à tige montante conviennent le mieux

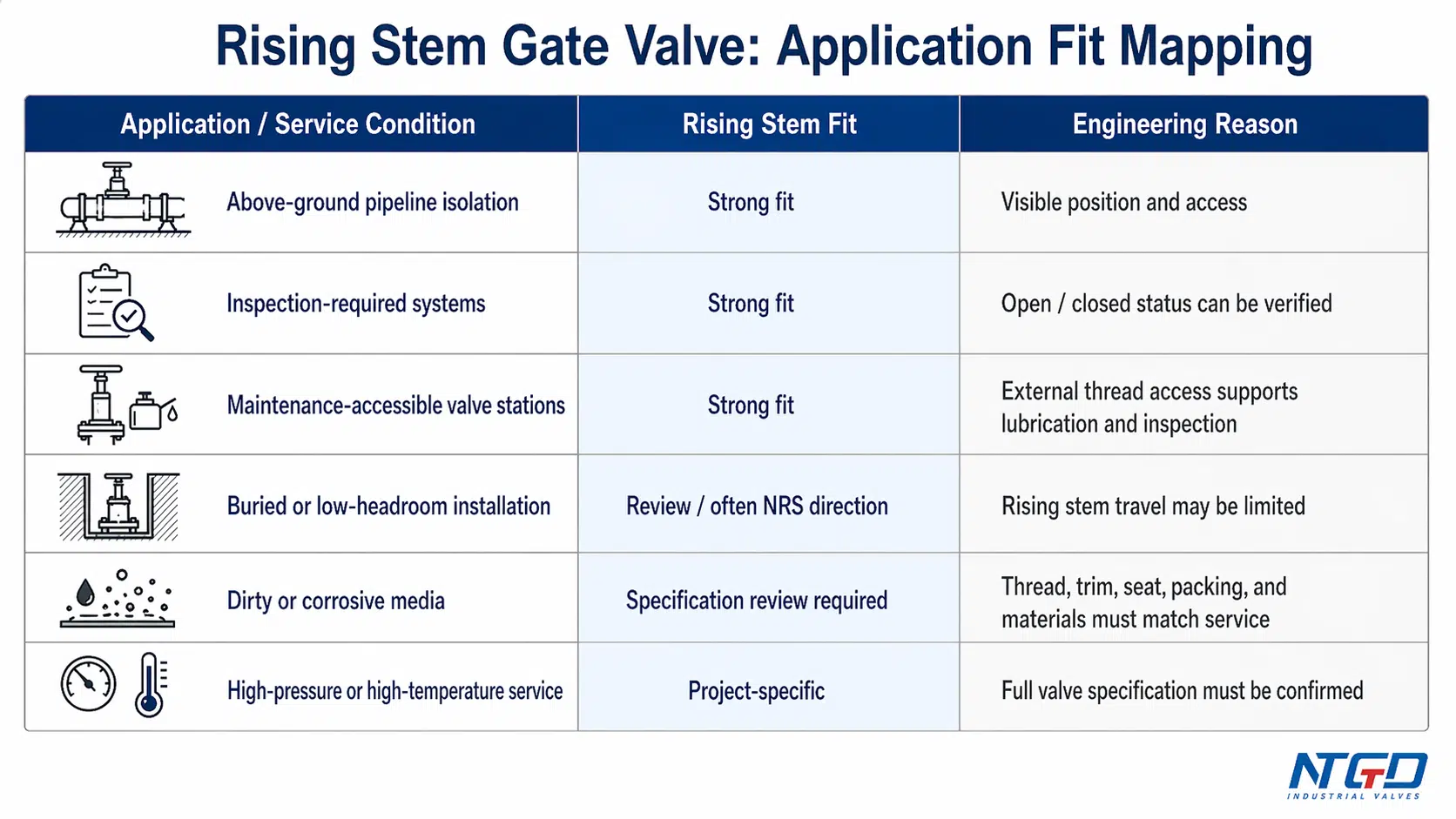

| Conditions d'application | Adaptation de la tige montante | Ingénierie Raison |
|---|---|---|
| Isolation des conduites en surface | Une bonne tenue | La position de la tige est visible et accessible. |
| Systèmes soumis à inspection | Une bonne tenue | Les opérateurs peuvent vérifier rapidement la position ouverte/fermée. |
| Stations de vannes accessibles pour la maintenance | Une bonne tenue | L'accès au filetage externe permet la lubrification et l'inspection. |
| Lignes d'arrêt d'eau et d'eaux usées | Bonne adaptation lorsque la spécification est correcte | La position visible et la facilité d'entretien peuvent favoriser les opérations de routine. |
| Isolation des processus industriels | Bonne adaptation en cas d'utilisation en ouverture/fermeture totale | La faible résistance en position totalement ouverte favorise le service d'isolation. |
| Service à haute pression ou à haute température | Spécifique au projet | Doit être confirmé par la conception de la vanne, le matériau, le siège, la garniture et la norme applicable. |
Là où il faut être prudent
Un robinet-vanne à tige montante doit faire l'objet d'un examen plus approfondi :
- la hauteur d'installation est limitée ;
- le robinet sera enterré ou installé dans une fosse ;
- la tige pourrait être exposée à des dommages externes, ce qui pourrait affecter le fonctionnement ou la fiabilité de l'inspection ;
- le service contient des solides abrasifs qui peuvent affecter les surfaces de guidage, le contact avec le siège ou les performances d'étanchéité ;
- la vanne peut être utilisée pour l'étranglement plutôt que pour l'isolation, ce qui est une mauvaise utilisation courante des vannes à guillotine ;
- les conditions de pression, de température ou de milieu exigent un choix spécifique de corps, de garniture, de siège ou d'emballage.
Que se passe-t-il lorsque l'on choisit le mauvais modèle de tige ?
Une mauvaise sélection de vannes ne se traduit généralement pas par un événement dramatique unique. Elle entraîne souvent des problèmes d'installation, des difficultés de maintenance, des incertitudes en matière d'inspection ou une usure prématurée.

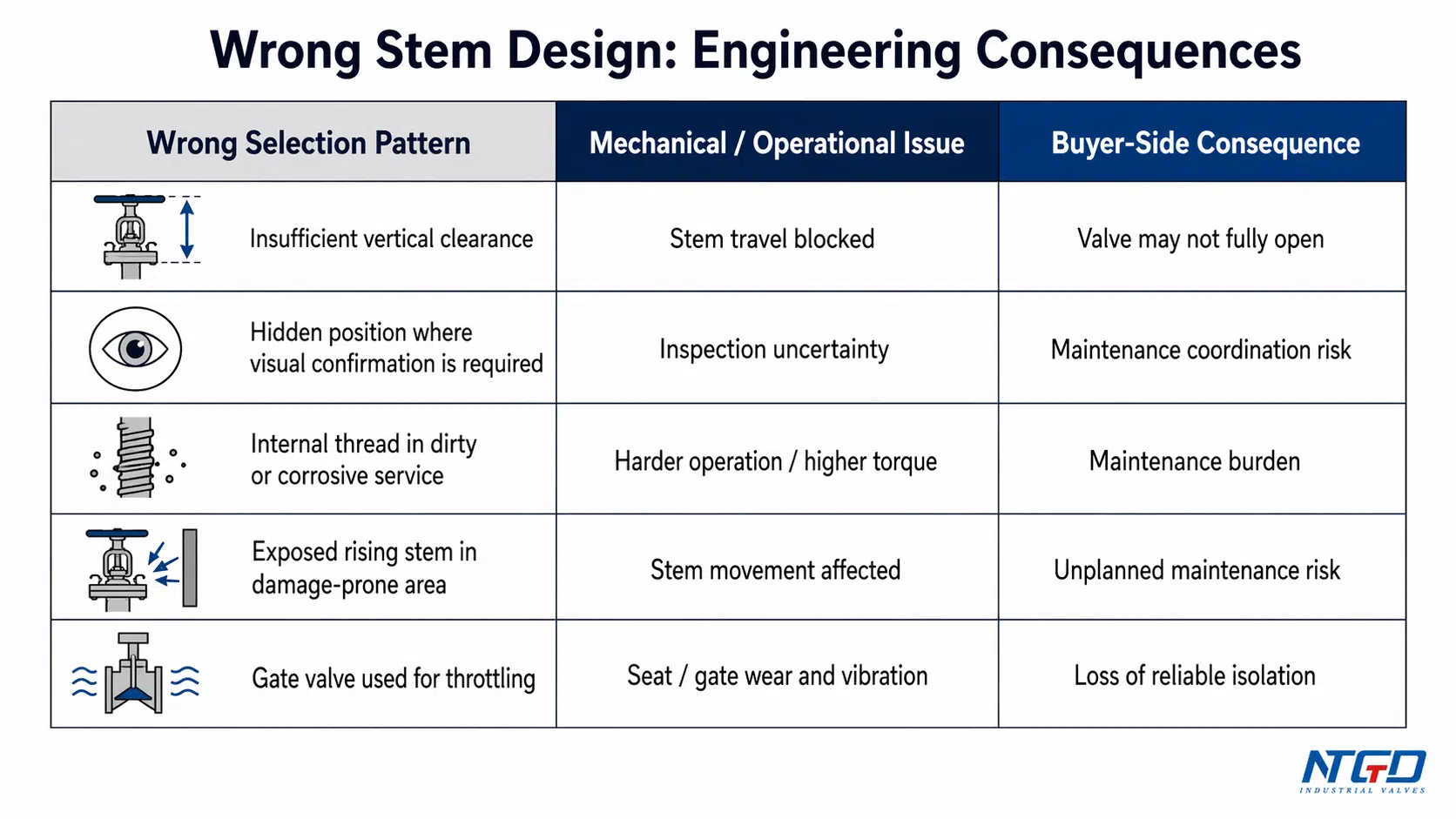

| Mauvais modèle de sélection | Ce qui peut arriver | Pourquoi c'est important |
|---|---|---|
| Tige montante sélectionnée sans espace aérien suffisant | La course de la tige peut être bloquée avant que la vanne ne s'ouvre complètement. | La vanne peut ne pas atteindre la position de fonctionnement requise, ce qui limite la fiabilité de l'isolation. |
| Tige non ascendante sélectionnée lorsqu'une confirmation visuelle est nécessaire | Les opérateurs ne peuvent pas facilement confirmer l'état ouvert/fermé à partir de la position de la tige. | L'incertitude des inspections peut affecter la coordination de la maintenance et les contrôles de sécurité sur le terrain. |
| Conception à filetage interne utilisée en service sale ou corrosif sans protection de conception appropriée | L'usure des filets, la corrosion ou l'accumulation de débris peuvent rendre l'opération plus difficile. | L'augmentation du couple de fonctionnement et des efforts de maintenance peut alourdir la charge du cycle de vie. |
| Tige montante installée à un endroit où la tige exposée peut être endommagée | Le mouvement de la tige peut être affecté par un impact externe ou une contamination. | La vanne peut devenir difficile à utiliser ou nécessiter une maintenance non planifiée. |
| Robinet-vanne utilisé pour l'étranglement | Les surfaces du siège et de l'opercule peuvent subir une érosion, des vibrations ou une usure irrégulière. | La vanne peut perdre sa fiabilité au fil du temps. |
| Candidature jugée uniquement sur la base du nom de l'industrie | Les détails du service peuvent être oubliés. | “Les services ”eau“, ”chimie“ ou ”électricité" peuvent toujours nécessiter des matériaux, des sièges et des constructions différents. |
Un bon processus de sélection doit donc vérifier à la fois la conception de la tige et les conditions de service réelles. La conception de la tige a une incidence sur le fonctionnement et la maintenance ; la construction de la vanne a une incidence sur l'étanchéité, l'adéquation pression-température et la durée de vie.

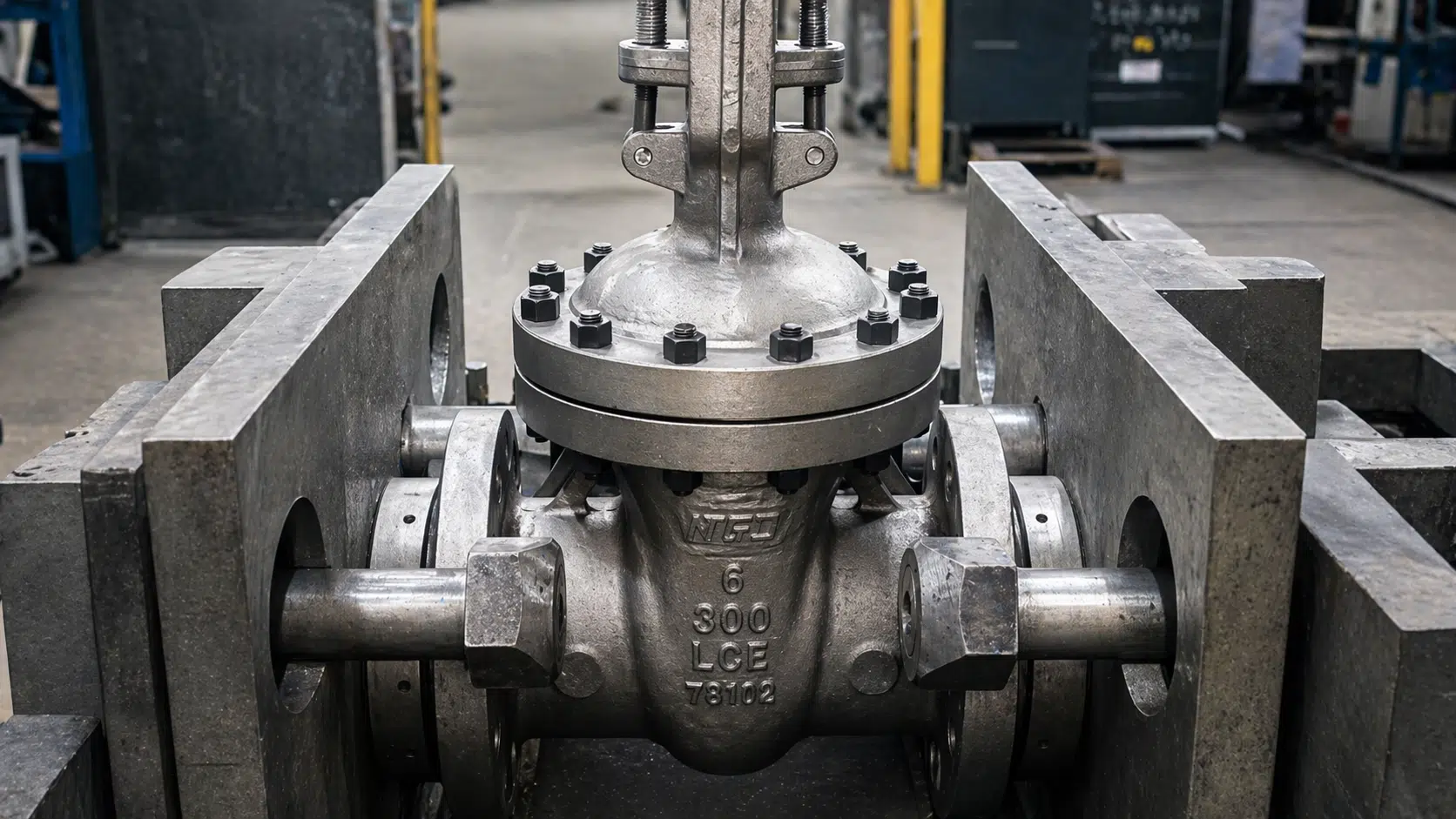

Dernière vérification avant de choisir un robinet-vanne à tige montante

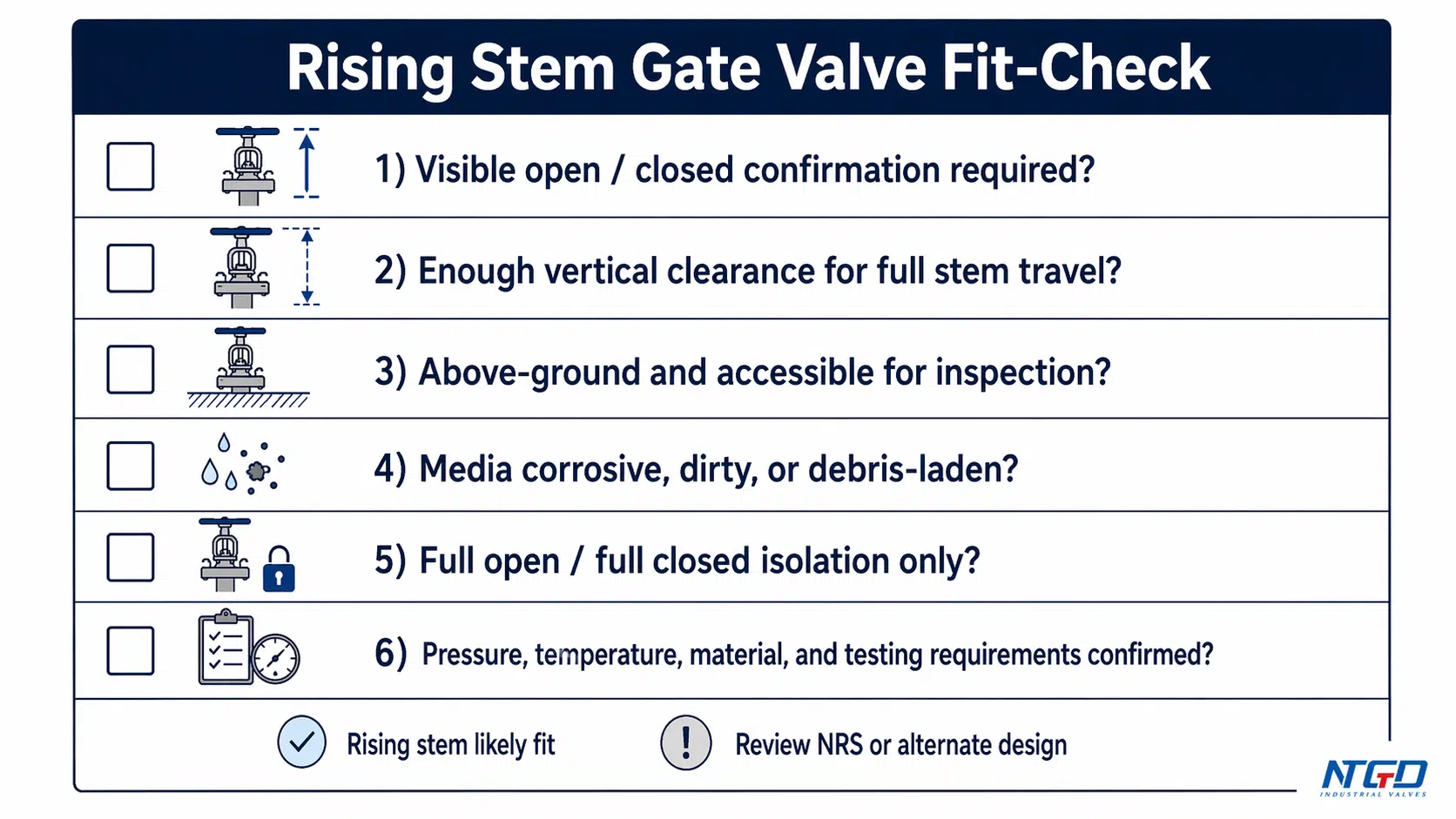

Avant de choisir un robinet-vanne à tige montante, utilisez ce test d'ajustement en même temps qu'une évaluation plus large de l'efficacité du robinet-vanne à tige montante. guide de sélection des robinets-vannes pour confirmer que la conception correspond à l'application.
| Question sur le Fit-Check | Pourquoi c'est important | Direction de la sélection |
|---|---|---|
| Les opérateurs ont-ils besoin d'une confirmation visuelle de la position ouverte/fermée ? | L'augmentation de la course de la tige donne une indication directe du champ. | Préférer la tige montante pour l'accessibilité des points d'inspection et la vérification sur le terrain. |
| L'espace vertical est-il suffisant pour permettre une course complète de la potence ? | La tige doit s'élever sans obstruction. | Si le dégagement est limité, revoir la conception de la tige non ascendante ou modifier la disposition de l'installation. |
| La vanne sera-t-elle installée au-dessus du sol et restera-t-elle accessible ? | L'inspection externe et la lubrification nécessitent un accès. | La tige montante convient parfaitement lorsque l'accès à l'inspection et à la maintenance est possible. |
| Le robinet est-il enterré ou installé dans un espace à faible hauteur ? | Le déplacement de la tige montante peut ne pas être pratique. | La tige non montante est souvent plus pratique dans les installations enterrées, en fosse ou compactes. |
| Le support est-il corrosif, sale ou chargé de débris ? | L'exposition du filetage, la construction du siège et la sélection des matériaux deviennent critiques. | Vérifier ensemble la conception de la tige, la garniture, le siège, la garniture et l'accès pour l'entretien. |
| La vanne est-elle censée étrangler le débit ? | Les robinets-vannes ne sont pas conçus pour un étranglement de précision à long terme. | Envisagez un type de vanne conçu pour la régulation. |
| Sont pression-température nominale, Les exigences en matière de matériaux et d'essais sont confirmées ? | La conception de la tige ne suffit pas à définir l'aptitude au service. | Confirmer la spécification complète de la vanne avant l'achat ou la demande de renseignements. |
La meilleure utilisation d'un robinet-vanne à tige montante n'est pas simplement “là où un robinet robuste est nécessaire”. C'est lorsque la position visible, l'accès pour la maintenance et le service d'isolation correspondent à l'environnement de l'installation.
FAQ
Quelle est la différence entre un robinet-vanne à tige montante et un robinet-vanne à tige non montante ?
La différence pratique réside dans le compromis entre position visible et espace d'installation. Un robinet-vanne à tige montante indique l'état ouvert/fermé à travers la course de la tige, ce qui facilite l'inspection et la maintenance. Un robinet-vanne à tige non montante permet d'économiser de l'espace vertical, ce qui le rend plus adapté aux installations enterrées, compactes ou à faible hauteur de chute.
Comment savoir si un robinet-vanne à tige montante est ouvert ou fermé ?
Dans la plupart des robinets-vannes à tige montante, une tige relevée indique que le robinet est ouvert, tandis qu'une tige abaissée indique que le robinet est fermé. Les opérateurs doivent toujours suivre la procédure d'exploitation du projet et confirmer la conception spécifique de la vanne.
Que signifie vanne à guillotine OS&Y ?
Vanne à guillotine OS&Y signifie vis extérieure et arcade. Elle est généralement associée à la construction de robinets-vannes à tige montante car le dispositif de fonctionnement fileté et le mouvement de la tige sont visibles à l'extérieur du corps du robinet. Cela permet au personnel sur le terrain de confirmer la position de la vanne et d'inspecter la tige de manœuvre. Dans les systèmes de protection contre l'incendie ou de services publics, la norme applicable au projet ou au système doit toujours être vérifiée séparément.
Que signifient les termes "valve NRS" et "valve RS" ?
NRS signifie généralement tige non montante. RS peut être utilisé comme abréviation de tige montante ou soupape à tige montante, selon le contexte. Dans un robinet-vanne à tige non montante, la tige ne se déplace pas visiblement vers le haut lorsque le robinet s'ouvre, tandis qu'un robinet-vanne à tige montante indique la position du robinet par la course visible de la tige. Les modèles NRS sont compacts et peuvent convenir à des installations souterraines, enterrées ou à faible dégagement.
Un robinet-vanne à tige montante nécessite-t-il un espace d'installation plus important ?
Oui. Un robinet-vanne à tige montante nécessite un dégagement vertical au-dessus du robinet car la tige se déplace vers le haut lors de l'ouverture. Ce point doit être vérifié avant la sélection, en particulier sous les plates-formes, dans les fosses, près des supports de tuyaux ou à l'intérieur des espaces d'équipement compacts.
Un robinet-vanne à tige montante est-il adapté à une installation souterraine ?
Un robinet-vanne à tige montante est généralement moins pratique pour les installations enterrées ou souterraines, car la tige doit être déplacée verticalement et l'accès à l'inspection est nécessaire. Une conception à tige non montante est souvent plus pratique pour les installations souterraines, dans les fosses ou dans les endroits où l'espace est limité.
Qu'est-ce qu'un robinet-vanne à coin à tige montante ?
Un robinet-vanne à coin à tige montante combine une conception de fonctionnement à tige montante avec un robinet-vanne à coin. La tige montante contrôle le mouvement visible de la tige et l'indication de la position. La construction de la cale et du siège affecte le comportement à l'arrêt, la charge de fonctionnement et l'aptitude au service.
Un robinet-vanne à tige montante peut-il être utilisé pour l'étranglement ?
Il ne doit pas être choisi pour un étranglement continu de précision. Un robinet-vanne est principalement conçu pour une isolation totalement ouverte ou totalement fermée. Le positionnement à court terme pendant le fonctionnement est différent de la régulation continue ; l'ouverture partielle à long terme peut augmenter l'usure de l'opercule et du siège, les vibrations et la perte de fiabilité de l'arrêt.
Conclusion
Un robinet-vanne à tige montante est un robinet d'isolement dont la tige de manœuvre est visible. Sa principale valeur est une indication claire d'ouverture/fermeture, une maintenance accessible de la tige et une résistance à l'écoulement relativement faible lorsqu'elle est complètement ouverte.
Le principal compromis est l'espace d'installation. Si le robinet est situé au-dessus du sol, qu'il est facile à inspecter et qu'il est utilisé pour une ouverture/fermeture complète, un robinet-vanne à tige montante peut s'avérer très approprié. Si le robinet est enterré, installé dans un espace confiné ou ne nécessite pas de confirmation visuelle de la position, une conception à tige non montante peut s'avérer plus pratique.
La sélection finale doit correspondre aux exigences du projet en matière de position visible, d'accès pour la maintenance, de dégagement pour l'installation, d'état du fluide, de pression, de température, de matériau, de construction du siège et de spécification complète de la vanne.
Vérification finale de la demande
Si vous choisissez un robinet-vanne à tige montante pour un projet, NTGD Valve peut vous aider à vérifier l'application en fonction du fluide, de la pression, de la température, de l'espace libre pour l'installation, des exigences de fonctionnement, des besoins de visibilité de la position, des préférences en matière de matériaux et de la direction de la conception de la tige avant la spécification ou la demande de renseignements.
