Nom de l'auteur : Bruce Zheng
Rôle de l'auteur : Cofondateur et ingénieur en vannes chez NTGD Valve
Bio de l'auteur : Bruce Zheng est cofondateur et ingénieur en vannes chez NTGD Valve, qui se concentre sur la sélection des vannes industrielles, les applications et le contenu technique pour les acheteurs B2B mondiaux.
Dernière mise à jour : 12 juin 2026

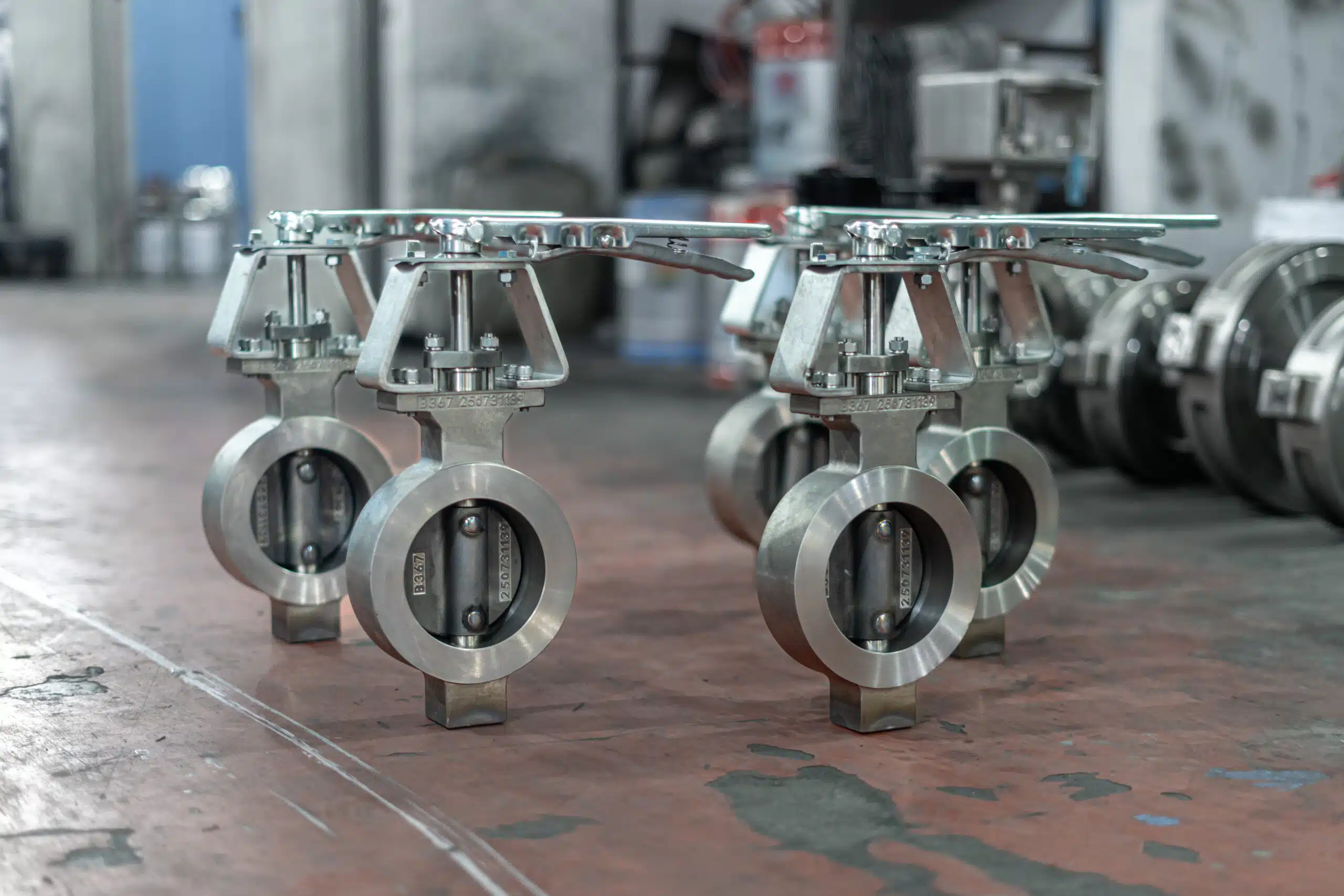

Une vanne papillon en acier inoxydable est une vanne à quart de tour dont le corps, le disque, la tige et d'autres pièces métalliques essentielles sont en acier inoxydable. Elle est généralement choisie pour les réseaux de tuyauterie industriels où la résistance à la corrosion, la résistance mécanique, la résistance au lavage à haute pression ou des surfaces métalliques plus propres sont requises.
Dans le jargon des acheteurs, une vanne papillon en acier inoxydable peut également être appelée « vanne papillon inox » ou « vanne papillon SS ». Ces termes désignent généralement la même catégorie générale de vannes, mais il convient tout de même de vérifier la configuration exacte. Une vanne dotée d'un corps en acier inoxydable peut tout de même être équipée d'un siège en EPDM, PTFE, RTFE, NBR, Viton / FKM ou en métal, et le matériau de ce siège peut être tout aussi important que celui du corps.
Ce guide a pour objectif d'aider les acheteurs et les ingénieurs à passer en revue les principaux critères techniques avant de procéder à la sélection finale : nuance d'acier inoxydable, pièces en contact avec le fluide, matériau du siège, type de raccordement, fluide, température, classe de pression, mode de fonctionnement et besoins en matière de documentation.
Le critère de sélection principal est simple : l’acier inoxydable améliore la résistance à la corrosion et la durabilité, mais cela ne rend pas automatiquement la vanne adaptée à tous les fluides, toutes les températures, toutes les classes de pression ou toutes les conditions de nettoyage. Si un appel d’offres se contente de mentionner “ vanne papillon en acier inoxydable ” sans préciser la compatibilité des sièges, les caractéristiques du fluide, la température et le type de raccordement, la vanne peut présenter un matériau de corps adapté, mais tout de même présenter des fuites, nécessiter un couple de serrage excessif ou avoir une durée de vie réduite.
Qu'est-ce qu'une vanne papillon en acier inoxydable ?
Une vanne papillon en acier inoxydable est une vanne papillon dont le corps, le disque, la tige ou une combinaison de ces éléments sont principalement fabriqués en acier inoxydable. À l'instar des autres vannes papillon, elle régule le débit grâce à un disque rotatif placé dans le circuit d'écoulement. En tournant la poignée, le mécanisme à engrenages ou l'actionneur, on fait pivoter le disque d'un quart de tour pour ouvrir, réguler ou fermer la conduite.
La mention “ acier inoxydable ” dans le nom d’une vanne ne signifie pas toujours que toutes les pièces de celle-ci sont en acier inoxydable. Le corps et le disque peuvent être en acier inoxydable, tandis que le siège, les joints toriques, la garniture d'étanchéité, la chemise et les joints d'étanchéité peuvent être en caoutchouc, en PTFE, en PTFE renforcé, en graphite ou dans d'autres matériaux d'étanchéité. Ces pièces non métalliques déterminent en grande partie les limites réelles d'utilisation de la vanne.
| Durée | Signification | Utilisation dans cet article |
|---|---|---|
| Vanne papillon en acier inoxydable | Nom technique complet du produit | Terme principal pour la catégorie « vannes » |
| Vanne papillon en acier inoxydable | Formule abrégée de l'acheteur | Variante à intention identique utilisée naturellement |
| Vanne papillon en acier inoxydable | Désignation abrégée de la vanne papillon en acier inoxydable | Abréviation utilisée par les acheteurs, il ne s'agit pas d'un type de vanne distinct |
| Vannes papillon en acier inoxydable | Expression au pluriel désignant une famille de produits | À utiliser lors des discussions portant sur les configurations, les applications et les exigences des appels d'offres |
Terminologie relative aux vannes papillon en acier inoxydable et aux vannes papillon en acier inoxydable

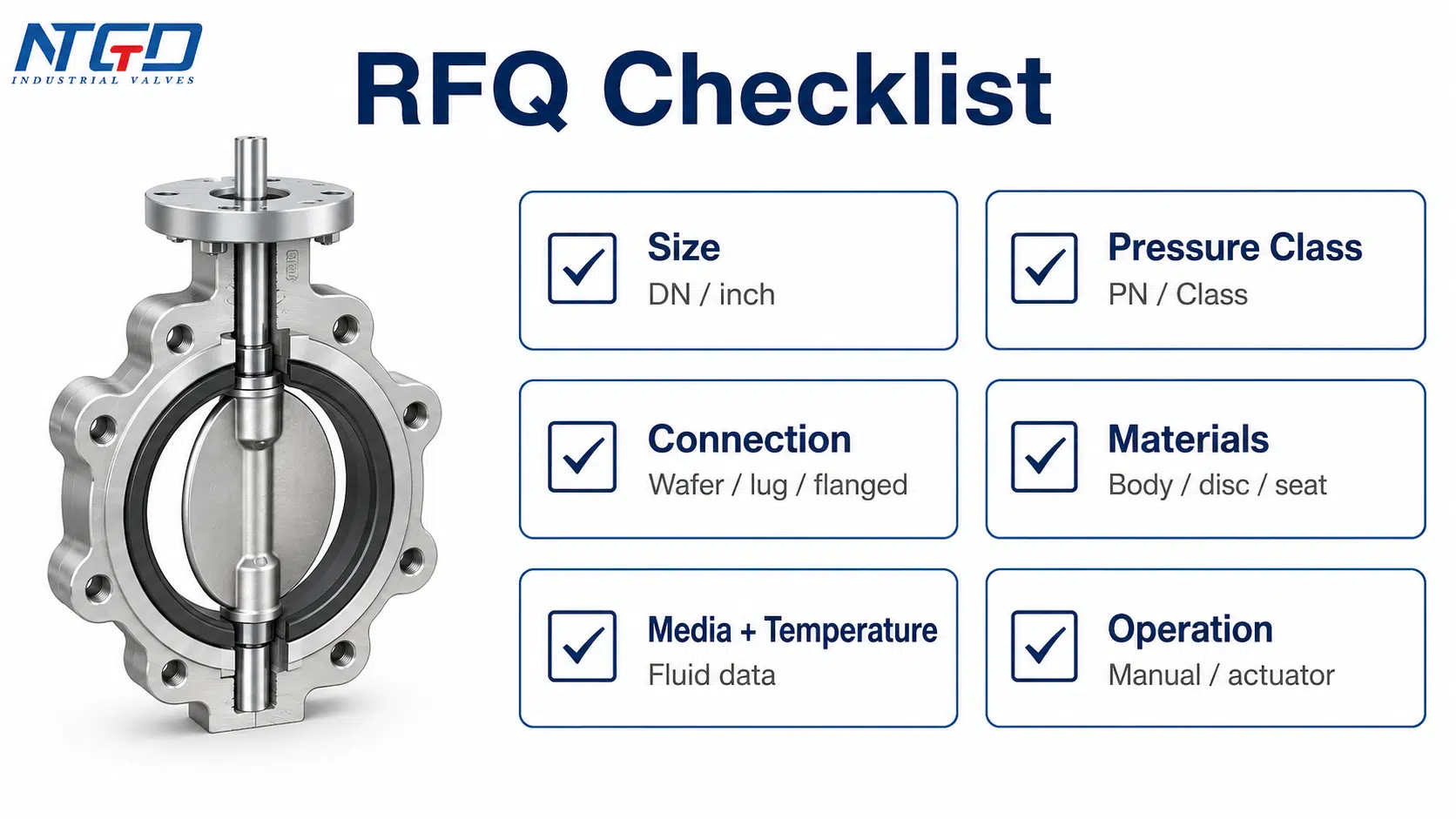

Dans de nombreux appels d'offres et requêtes de recherche, les acheteurs abrègent l'expression “ vanne papillon en acier inoxydable ” en “ vanne papillon inox ” ou “ vanne papillon SS ”. Cette abréviation est acceptable, mais elle ne doit pas se substituer à une spécification technique complète.
Par exemple, un appel d'offres qui se contente d'indiquer “ vanne papillon en acier inoxydable ” est incomplet. Le fournisseur doit en effet savoir si le matériau requis est du 304, du 316, du CF8, du CF8M ou une autre nuance d’acier inoxydable. Il doit également vérifier si le siège est en EPDM, PTFE, RTFE, NBR, Viton / FKM ou s’il s’agit d’un joint métallique.
Un appel d'offres plus précis distinguerait les principales pièces, telles que le corps en acier inoxydable, le disque en acier inoxydable, la tige en acier inoxydable et un matériau spécifique pour le siège. Cela permet d'éviter le malentendu courant selon lequel l'abréviation “ SS ” désigne automatiquement tous les composants en contact avec le fluide et assurant l'étanchéité.
Quand l'acier inoxydable est un critère déterminant dans le choix d'une vanne papillon
L'acier inoxydable est indiqué lorsque le corps de vanne, le disque ou la tige doivent résister à la corrosion, aux produits chimiques de nettoyage, aux conditions de lavage, à l'exposition en milieu marin, aux acides faibles ou aux fluides industriels en général mieux que la fonte ordinaire, la fonte ductile ou l'acier au carbone.
Cependant, l’acier inoxydable à lui seul ne suffit pas à déterminer les performances globales de la vanne. Un corps en acier inoxydable associé à un matériau de siège inadapté peut tout de même présenter des fuites, se déformer, s’user rapidement, devenir difficile à manœuvrer ou ne pas résister aux contraintes thermiques ou chimiques. C’est pourquoi le choix d’une vanne papillon en acier inoxydable doit toujours associer la sélection de la nuance de métal à une vérification du siège, des raccords, du mode de manœuvre et de l’application.
Critères clés de sélection des vannes papillon en acier inoxydable
Le choix d'une vanne papillon en acier inoxydable ne se fait pas uniquement en fonction du nom du matériau. Pour définir un cahier des charges fiable, l'acheteur doit suivre une approche pratique processus de sélection des vannes et vérifier la vanne dans son ensemble : corps, disque, tige, siège, chemise, garniture, joint d'étanchéité, raccord, classe de pression et mode de fonctionnement.
| Facteur de sélection | Pourquoi c'est important | Ce qu'il faut vérifier |
|---|---|---|
| Nuance d'acier inoxydable | Influence la résistance à la corrosion, la résistance mécanique et le coût | 304, 316, CF8, CF8M ou un matériau spécifié par le projet |
| Pièces métalliques en contact avec le fluide | Détermine quelles pièces métalliques entrent en contact avec le fluide de traitement | Corps, disque, tige, axe, goupilles et pièces de fixation apparentes |
| Matériau du siège / de la doublure | Contrôle de la coupure, de la compatibilité des supports, de la plage de température et du couple | EPDM, PTFE, RTFE, NBR, Viton / FKM ou siège métallique |
| Type de connexion | Cela a une incidence sur le mode d'installation, l'accès pour la maintenance et le support des canalisations | Raccord à disque, à patte, à bride, soudé ou à collier sanitaire |
| Mode opératoire | Influence le couple, l'automatisation, la position de sécurité et le signal de commande | Levier, commande à engrenages, actionneur pneumatique ou actionneur électrique |
| Média et température | Détermine si les pièces métalliques et les pièces souples sont toutes deux adaptées | Type de fluide, concentration, teneur en matières solides, méthode de nettoyage et température |
| Taille et classe de pression | Permet de s'assurer que la vanne est adaptée à la canalisation et à la conception du projet | Dimension en DN/pouces, indice de pression (PN/classe) et norme relative aux brides |
| Exigences en matière de fermeture | Détermine si un siège souple, une conception haute performance ou un joint métallique peut être nécessaire | Isolement, limitation, risque de fuite et criticité du service |
| Documentation | Contribue à l'approbation des projets et à l'examen des installations | Fiche technique, plan, confirmation des matériaux, spécifications d'essai et normes applicables |
Une erreur courante lors du choix d'une vanne consiste à se concentrer uniquement sur le corps en acier inoxydable et à négliger le siège. Sur de nombreuses vannes papillon, c'est le siège qui assure l'étanchéité autour du disque. Si le siège n'est pas adapté au fluide ou à la température, le corps en acier inoxydable ne pourra pas empêcher les fuites ni les problèmes de fonctionnement.
En pratique, l’ordre de sélection est généralement le suivant : d’abord le fluide et la température, puis le matériau du siège et de la garniture, ensuite la nuance d’acier inoxydable et les pièces en contact avec le fluide, puis le type de raccordement, et enfin le mode de commande ou le dimensionnement de l’actionneur. Cet ordre est important car le siège choisi peut influencer le comportement de fermeture et le couple de manœuvre, tandis que le type de raccordement influe sur l’installation et l’accès pour la maintenance. Pour les vannes papillon en acier inoxydable motorisées, le choix de l’actionneur doit être effectué après avoir déterminé le couple de la vanne et le comportement du siège, et non pas uniquement en fonction du diamètre nominal de la vanne.

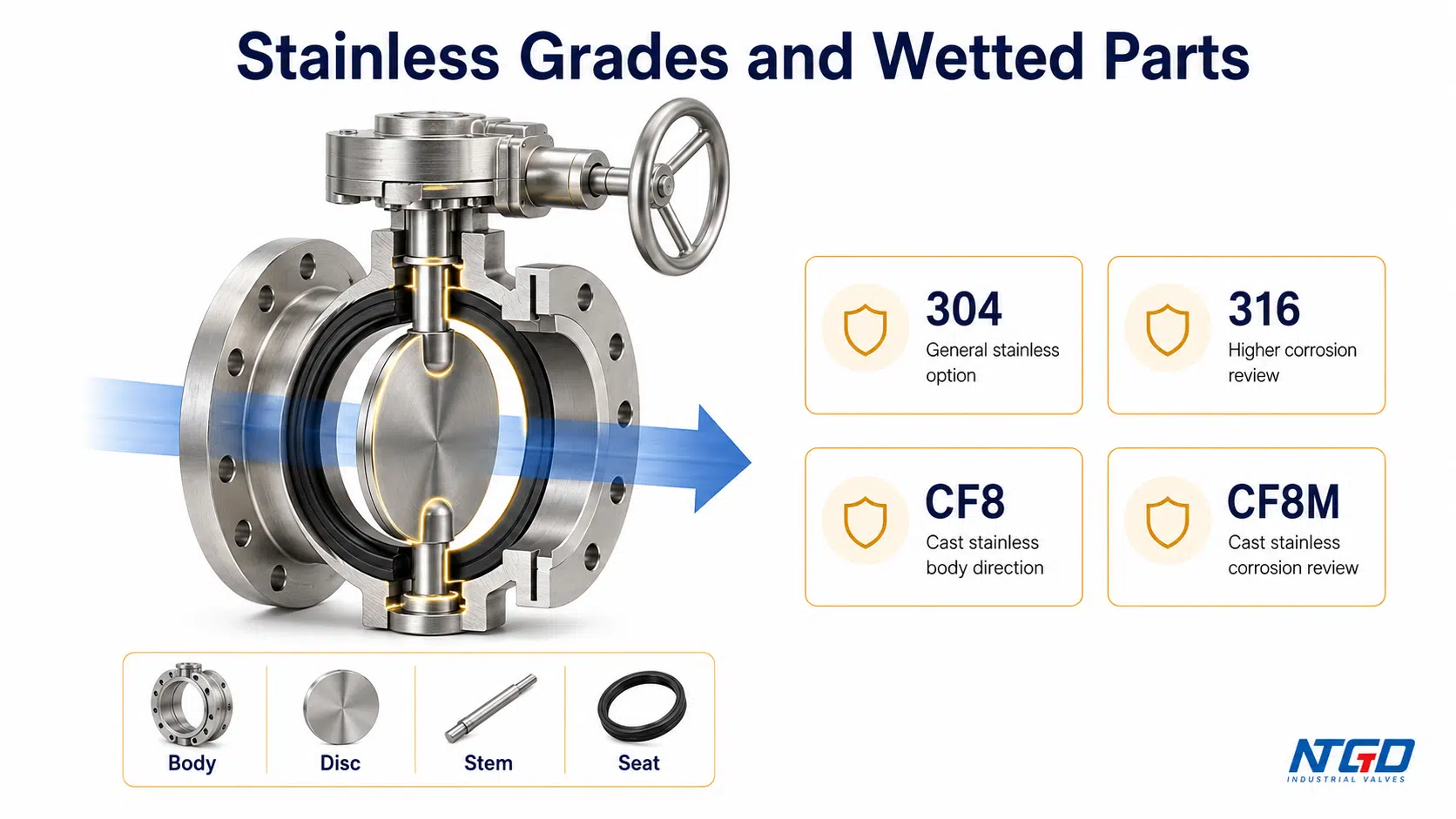

Nuances d'acier inoxydable et pièces en contact avec le fluide
Les vannes papillon en acier inoxydable peuvent être fabriquées à partir de différentes nuances d'acier inoxydable en fonction de leur conception, du procédé de moulage, des exigences en matière de résistance à la corrosion et des spécifications du projet. Les choix les plus courants portent sur l'acier inoxydable 304 par rapport à l'acier inoxydable 316, et sur l'acier inoxydable moulé CF8 par rapport à l'acier inoxydable moulé CF8M.
Ces désignations doivent être utilisées avec précaution. Les nuances d’acier inoxydable forgées ou laminées ne relèvent pas du même système de désignation que les nuances d’acier inoxydable moulées. Pour les corps de vanne et les disques, de nombreuses vannes papillon industrielles utilisent des matériaux en acier inoxydable moulés, tandis que les composants fabriqués ou usinés peuvent faire appel à des nuances d’acier inoxydable différentes. Le matériau final doit toujours être vérifié par rapport au cahier des charges du projet et à la fiche technique du fabricant.
| Matériau / nuance | Fonction type | Note de sélection |
|---|---|---|
| Acier inoxydable 304 | Option générale en acier inoxydable pour le corps, le disque ou les composants | Souvent utilisé pour les applications liées à l'eau, aux services publics, au lavage à haute pression et à l'industrie en général, lorsque le risque de corrosion n'est pas très élevé |
| Acier inoxydable 316 | Option offrant une meilleure résistance à la corrosion que l'acier 304 dans de nombreuses applications | Fait souvent l'objet d'une révision en cas d'exposition au chlorure, d'atmosphère marine, d'utilisation en milieu chimique ou de risque accru de corrosion |
| CF8 | La direction du matériau de l'acier inoxydable moulé est souvent associée aux pièces moulées en acier inoxydable de type 304 | On les retrouve couramment dans les corps de vanne ou les disques moulés, selon la conception |
| CF8M | Le sens de la structure du matériau en acier inoxydable moulé est souvent associé aux pièces moulées en acier inoxydable de type 316 | Fréquemment utilisé lorsque les pièces moulées doivent présenter une meilleure résistance à la corrosion |
| Disque en acier inoxydable | Principal composant rotatif en contact avec le fluide | Doit être adapté au fluide, au matériau du siège et aux exigences en matière de fermeture |
| Tige / arbre en acier inoxydable | Composant de transmission de couple | Il convient de vérifier l'exposition à la corrosion, la résistance et la charge de l'actionneur. |
| Corps en acier inoxydable | Composant de raccordement et de maintien de la pression | La classe de pression, le type de raccordement et l'environnement d'utilisation doivent correspondre |
Acier inoxydable 304 vs 316
L'acier inoxydable 304 est souvent utilisé pour offrir une résistance générale à la corrosion dans des conditions d'utilisation peu agressives. Il peut convenir à de nombreuses applications liées à l'eau, aux services publics, à l'air, au lavage à haute pression et à l'industrie en général, en fonction de la température, de la composition chimique du fluide et du matériau du siège.
Il ne faut pas considérer le 304 comme le choix par défaut pour toutes les vannes papillon en acier inoxydable. Si l'application présente un risque accru de corrosion, une exposition aux chlorures, l'utilisation de produits chimiques de nettoyage ou des concentrations chimiques inconnues, le choix du matériau doit faire l'objet d'une analyse plus approfondie avant la sélection.
L'acier inoxydable 316 est souvent choisi lorsque l'environnement corrosif est particulièrement exigeant. Il est généralement privilégié pour les applications chimiques, l'exposition au milieu marin, les environnements soumis à des lavages fréquents et les milieux où une meilleure résistance à la corrosion est requise.
Toutefois, la nuance 316 ne doit pas être considérée comme une solution universelle. Son adéquation dépend toujours de la concentration, de la température, de la teneur en chlorures, de la méthode de nettoyage, du matériau du siège et de la conception du fabricant. En cas d’utilisation en milieu corrosif, il convient de vérifier à la fois la nuance d’acier inoxydable et le matériau du siège, car l’un ou l’autre peut constituer le facteur limitant.

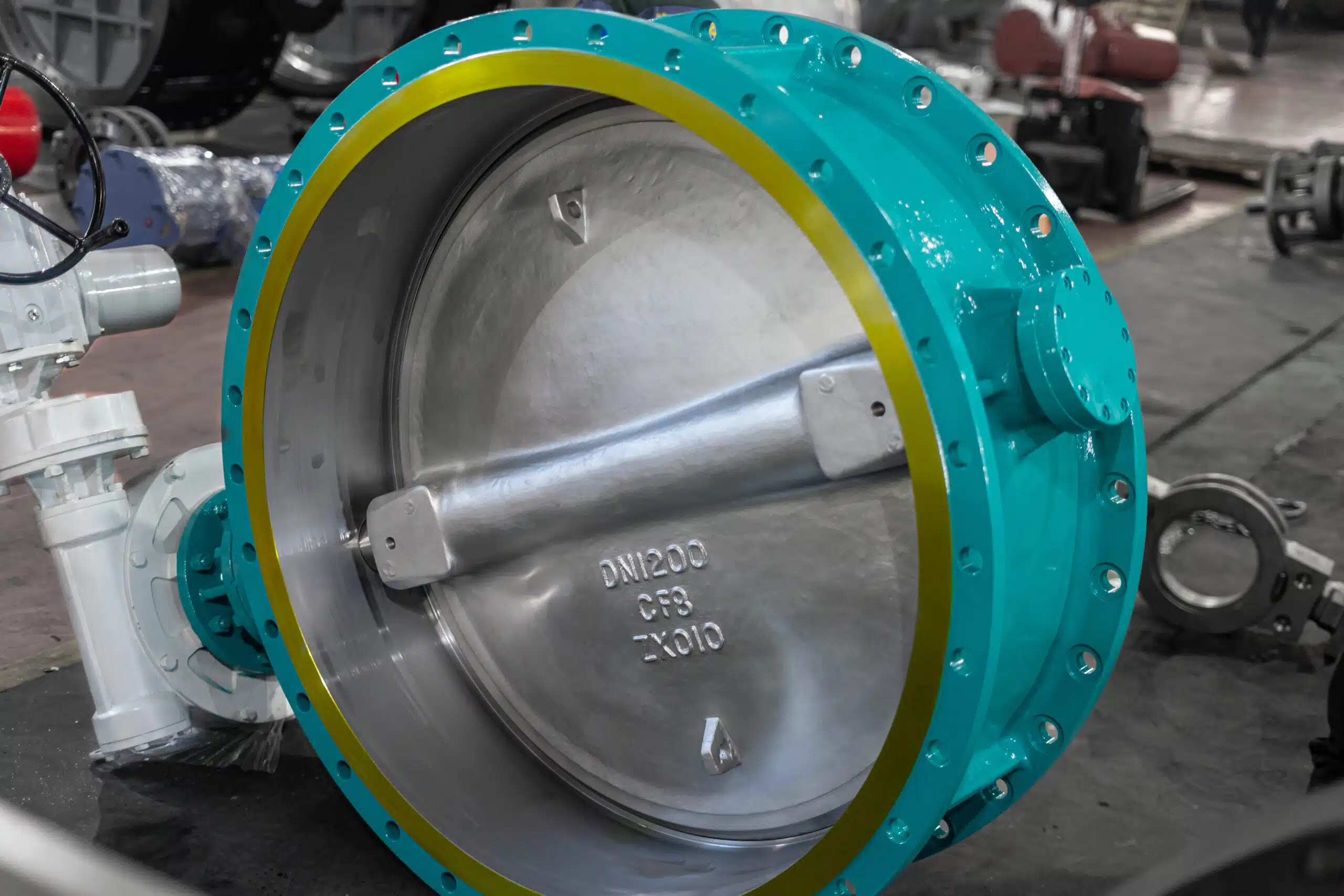

CF8 vs CF8M en acier inoxydable moulé
On parle souvent des désignations CF8 et CF8M lorsque le corps ou le disque de la vanne est fabriqué en acier inoxydable moulé. La désignation CF8 correspond généralement à un acier inoxydable moulé dont la composition est similaire à celle de l'acier inoxydable de type 304, tandis que la désignation CF8M correspond généralement à un acier inoxydable moulé dont la composition est similaire à celle de l'acier inoxydable de type 316.
Ceux-ci font partie d'un pièces moulées en acier austénitique contexte et ne doivent pas être considérés comme des substituts directs, à raison d'un pour un, des aciers 304 ou 316 dans toutes les spécifications. L'acheteur doit vérifier si le corps, le disque et la tige sont tous en acier inoxydable, et si la nuance indiquée s'applique à la pièce moulée, au disque, à la tige ou à un seul de ces composants.
Les appels d'offres doivent éviter les descriptions vagues telles que “ entièrement en inox ”, à moins que les pièces en contact avec le fluide ne soient clairement définies. Le matériau final doit être validé en fonction de la fiche technique de la vanne, du cahier des charges du projet et de l'offre de matériaux du fabricant.
Pièces en contact avec le fluide vs pièces non en contact avec le fluide
Les parties en contact avec le fluide sont les composants qui entrent en contact avec le fluide de process. Dans une vanne papillon, il s'agit généralement de l'alésage du corps ou de la zone de la chemise, du disque, de la tige ou de l'arbre, du siège, et parfois des éléments de fixation ou des goupilles, selon la conception.
Les pièces non en contact avec le fluide peuvent inclure la poignée, le réducteur, le boîtier de l'actionneur, le support de fixation ou les vis externes. Ces pièces jouent tout de même un rôle important pour l'installation et l'environnement, mais elles ne nécessitent pas toujours le même matériau que les pièces en contact avec le fluide.
Cette distinction est importante car une vanne peut être décrite comme une vanne papillon en acier inoxydable, alors que seules certaines pièces sont en acier inoxydable. Pour les applications corrosives, nécessitant un lavage à haute pression ou relevant du domaine sanitaire, l'appel d'offres doit indiquer clairement quelles pièces doivent être en acier inoxydable et quels matériaux d'étanchéité sont acceptables.

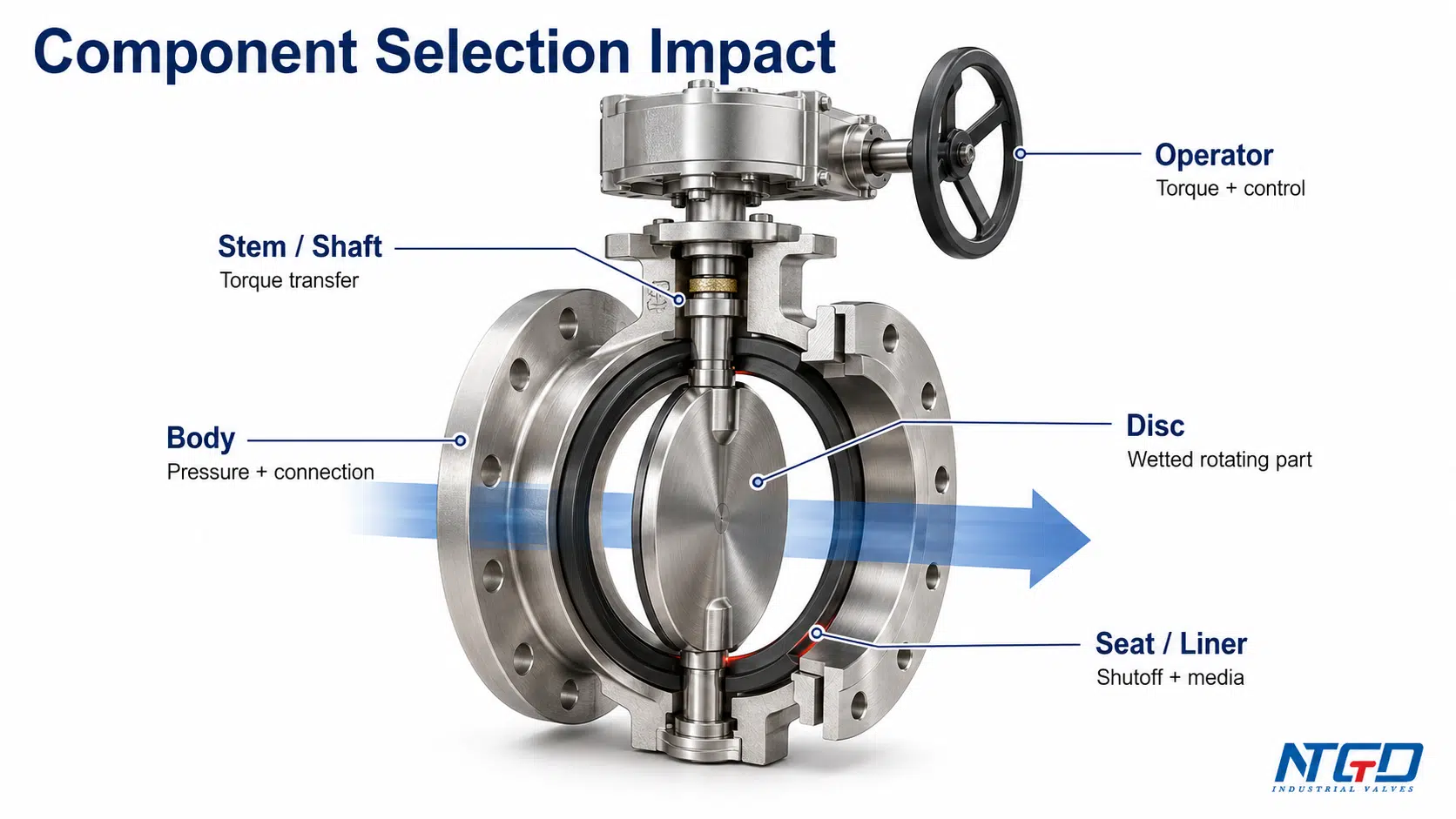

Principaux composants et leur incidence sur le choix
Les composants de base d'une vanne papillon en acier inoxydable sont similaires à ceux des autres vannes papillon, mais le choix des matériaux et des joints a une incidence directe sur la durée de vie, le risque de fuite, le couple de manœuvre et la compatibilité avec les fluides.
Dans les applications impliquant des milieux corrosifs, des lavages à haute pression ou des procédés de purification, les pièces métalliques du cœur en contact avec le fluide constituent le premier point de contrôle des matériaux. Le corps, le disque, la tige, le siège, la garniture d'étanchéité et le joint doivent être examinés dans leur ensemble, et non comme des pièces isolées.
| Composant | Fonction | Impact de la sélection |
|---|---|---|
| Corps | Il maintient l'ensemble de la vanne et assure le raccordement à la canalisation | Cela influe sur la classe de pression, le type de raccordement, la compatibilité des matériaux et la résistance de l'installation |
| Disque | Tourne à l'intérieur de la voie d'écoulement pour ouvrir, étrangler ou fermer la vanne | Influence l'exposition à la corrosion, la résistance à l'écoulement, le contact de fermeture et la compatibilité avec les fluides |
| Tige / arbre | Transmet le couple depuis la poignée, l'engrenage ou l'actionneur vers le disque | Cela a une incidence sur la résistance, l'exposition à la corrosion, la transmission du couple et le dimensionnement des actionneurs |
| Siège / doublure | Assure l'étanchéité autour du disque | Cela a une incidence sur la fermeture, la compatibilité avec les fluides, la plage de température, le couple et l'entretien |
| Emballage | Contribue à prévenir les fuites au niveau de la tige | A une incidence sur le risque de fuite vers l'extérieur et sur les besoins en matière de maintenance |
| Joint d'étanchéité | Assure l'étanchéité entre la vanne et la bride du tuyau | Cela a une incidence sur les fuites au niveau des vannes et sur la fiabilité de l'installation |
| Levier, mécanisme d'entraînement ou actionneur | Ouvre et ferme la vanne | A une incidence sur l'effort manuel, l'automatisation, la position de sécurité et le mode de commande |
Corps
Le corps est la partie de la vanne qui résiste à la pression et assure le raccordement à la canalisation. Dans une vanne papillon en acier inoxydable, le corps peut être fabriqué en acier inoxydable moulé ou dans un autre matériau inoxydable, selon la conception.
Le matériau du corps est important, mais il ne faut pas se limiter à vérifier uniquement celui-ci. L'acheteur doit également vérifier la classe de pression, la cote face à face, la norme relative aux brides, la disposition des boulons, ainsi que le type de corps : à montage en plaque, à pattes, à bride, à souder ou sanitaire.
Une vanne installée dans un environnement maritime, en extérieur, dans une zone soumise à des lavages à haute pression ou dans une usine chimique peut nécessiter un examen tant au niveau du contact interne avec le fluide que du contact externe exposition à la corrosion.
Disque
Le disque est l'un des éléments en contact avec le fluide les plus importants. Il tourne à l'intérieur du circuit d'écoulement et entre en contact avec le siège lors de la fermeture. Le disque étant directement exposé au fluide de process, le choix de son matériau est essentiel pour garantir sa résistance à la corrosion et la fiabilité à long terme de l'étanchéité.
Le disque d'une vanne papillon en acier inoxydable peut être en 304, 316, CF8, CF8M ou dans un autre matériau, selon la conception de la vanne et les exigences du projet. Si le fluide est corrosif, abrasif, visqueux ou susceptible de former des dépôts, il convient de vérifier à la fois la compatibilité du matériau du disque et celle du siège.
Le disque fait également partie de l'interface d'arrêt. Même lorsque le matériau du corps est adapté, une mauvaise compatibilité entre la surface du disque, le matériau du siège et le fluide traité peut nuire à l'étanchéité et au couple de fonctionnement.
Tige / arbre
La tige ou l'arbre transmet le couple provenant de la poignée, du réducteur ou de l'actionneur au disque. Dans certaines conceptions, la tige peut être exposée au fluide de traitement. Dans d'autres, cette exposition peut être limitée par la disposition du siège ou de la chemise.
En cas de commande manuelle, la tige doit pouvoir supporter des mouvements répétés d'un quart de tour. En cas de commande automatisée, elle doit également répondre aux exigences de couple de l'actionneur. Si la vanne devient difficile à actionner, la cause ne réside pas nécessairement uniquement au niveau de la tige. Le matériau du siège, l'accumulation de dépôts, la corrosion et le dimensionnement de l'actionneur peuvent tous contribuer à ce problème.
La tige doit être considérée à la fois comme un élément de transmission du couple et comme un point susceptible de présenter un risque de corrosion ou de fuite dynamique. En cas d'utilisation avec des fluides corrosifs ou de cycles fréquents, le matériau de la tige et son étanchéité doivent être vérifiés en fonction de la conception du siège et de la garniture.
Siège / doublure
Le siège ou la garniture constitue le principal élément d'étanchéité. Lorsque le disque tourne pour atteindre la position fermée, il assure l'étanchéité contre le siège. C'est pourquoi le choix du siège revêt souvent une importance plus cruciale que ne le pensent les acheteurs.
Même si un corps en acier inoxydable résiste à la corrosion, un siège inadapté peut tout de même entraîner des fuites, un gonflement, une attaque chimique, un couple élevé ou une durée de vie réduite. Le matériau du siège doit toujours être choisi en fonction du fluide, de la température, des conditions de pression, des exigences en matière d'obturation, de la méthode de nettoyage et de la fréquence des cycles.
Le choix du siège ne doit pas se limiter à la simple reproduction d'un matériau standard issu d'un autre projet. Une vanne utilisée dans des applications impliquant de l'eau pure, des produits chimiques corrosifs, des fluides liés au pétrole, des opérations de lavage ou des systèmes d'automatisation à cycle élevé peut nécessiter des considérations différentes concernant le siège, même lorsque le matériau du corps est identique.
Joint d'étanchéité et garniture
La garniture permet de limiter les fuites au niveau de la tige. Les joints assurent l'étanchéité du raccord entre le tuyau et la vanne. Il s'agit de composants de petite taille, mais ils peuvent devenir des points de fuite si leur matériau n'est pas compatible avec le fluide ou la température.
Dans l'ancienne approche du dépannage, les fuites étaient souvent considérées comme un problème de maintenance. Dans un article consacré aux spécifications techniques, il est préférable d'aborder le risque de fuite en amont : il convient de vérifier que le siège, la garniture, le joint, la norme de bride, la disposition des boulons et les conditions d'installation sont conformes avant la livraison de la vanne.
Il convient de vérifier le choix des garnitures et des joints lorsque la température, les produits chimiques de nettoyage, les variations de pression ou le risque de fuite externe sont des facteurs importants. Un corps de vanne en acier inoxydable n'empêche pas les fuites si ces éléments d'étanchéité ne sont pas adaptés aux conditions d'utilisation.

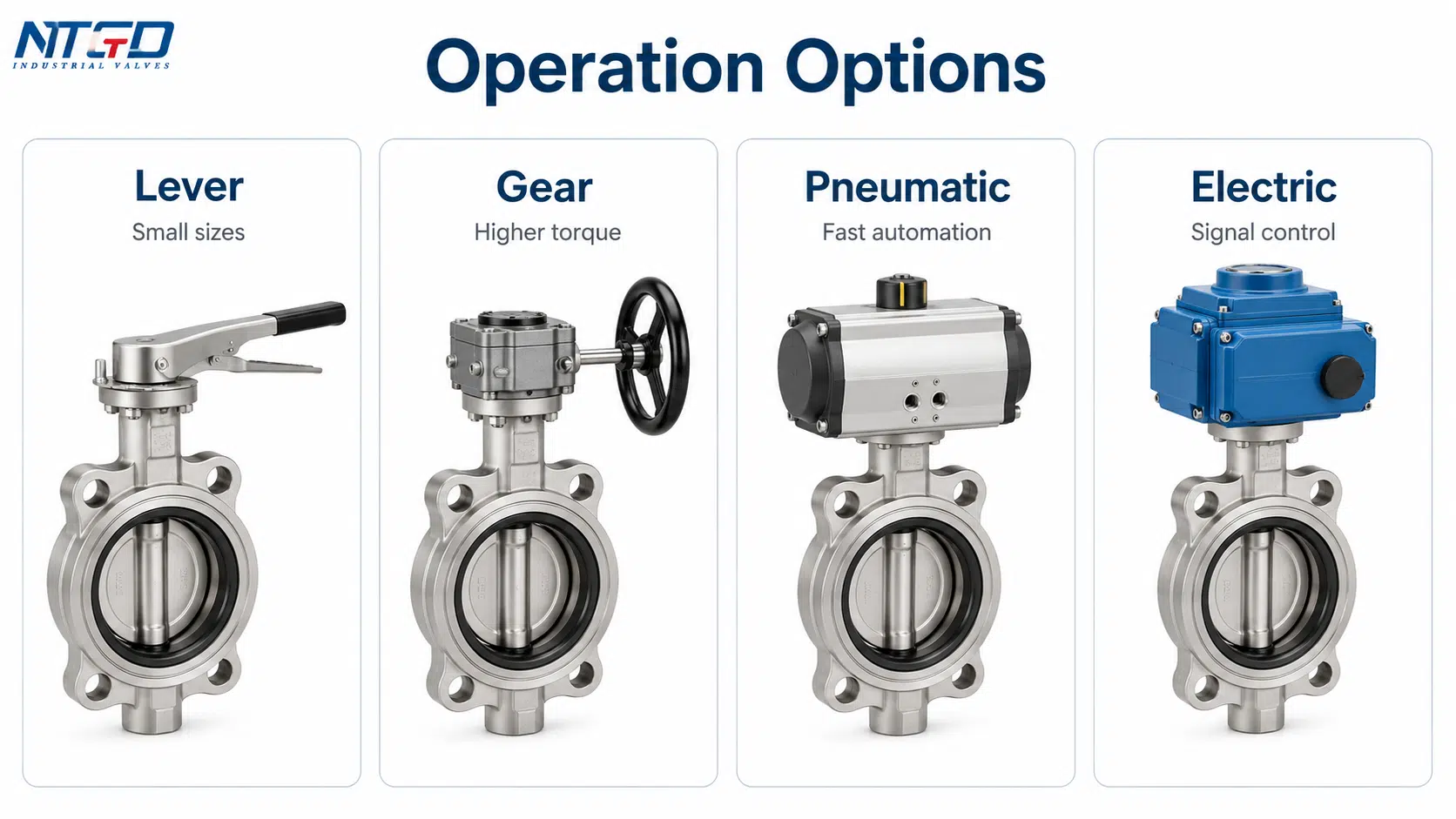

Levier, mécanisme d'entraînement ou actionneur
Une vanne papillon en acier inoxydable peut être actionnée à l'aide d'un levier, d'un volant muni d'un réducteur, d'un actionneur pneumatique ou d'un actionneur électrique. Le mode de commande doit être choisi en fonction de la taille de la vanne, du couple de manœuvre, des besoins en automatisation, de la position de sécurité, du signal de commande et de l'accessibilité sur site.
Les petites vannes peuvent être équipées d'un levier. Les vannes plus grandes ou les sièges nécessitant un couple plus élevé requièrent souvent un mécanisme d'actionnement à engrenages. Les lignes automatisées peuvent nécessiter un actionnement pneumatique ou électrique. L'actionneur ne doit pas être choisi séparément de la vanne ; le couple de la vanne, le matériau du siège, les conditions de pression et le fluide de service doivent être pris en compte conjointement.

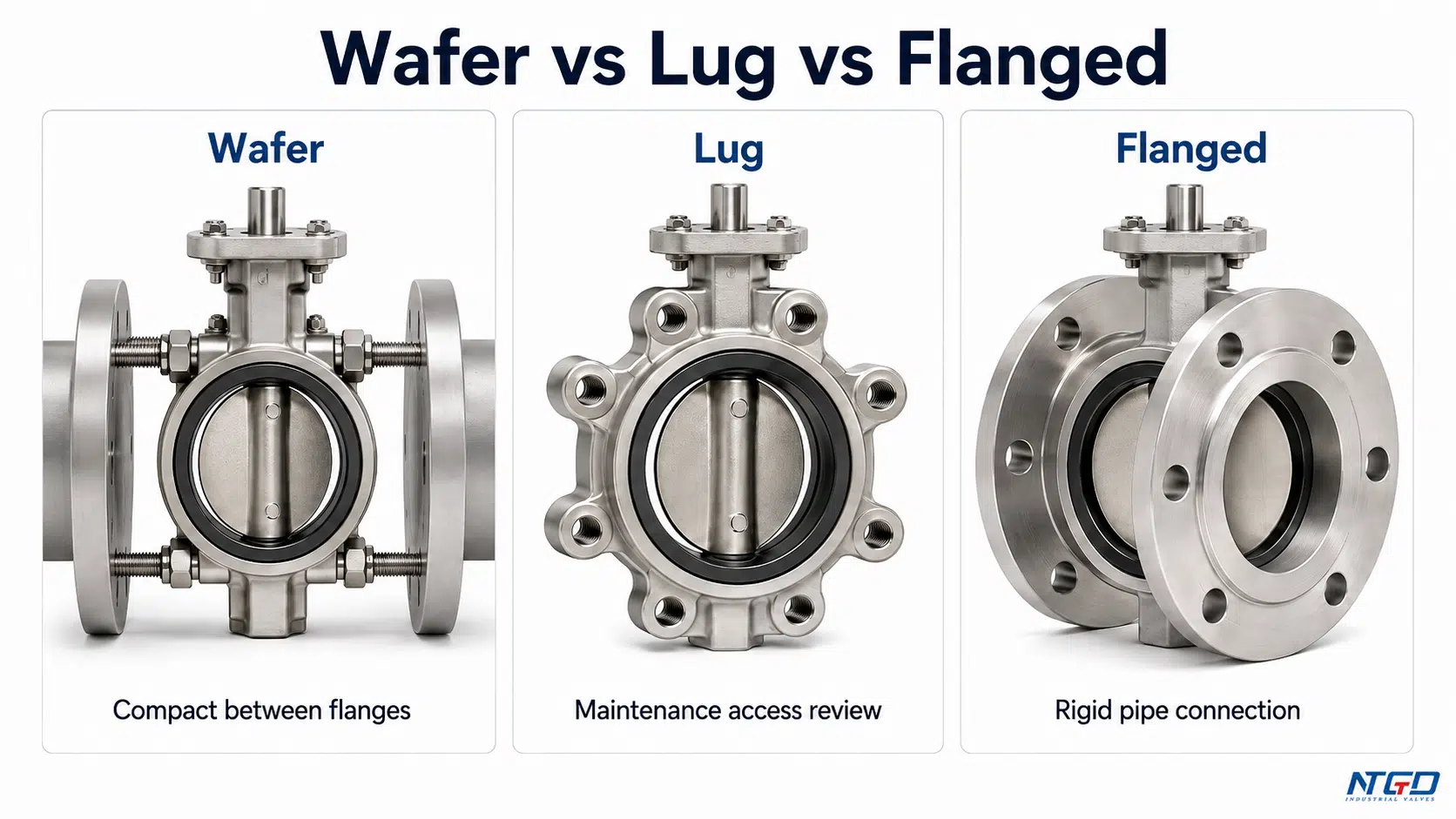

Configurations courantes et options de connexion
Les vannes papillon en acier inoxydable sont disponibles en plusieurs configurations. Le type de raccordement a une incidence sur l'installation, la maintenance, le coût, l'encombrement, le support de la canalisation, ainsi que sur la possibilité d'utiliser la vanne dans certaines conditions d'isolation.
Cette section n'est pas une version complète types de vannes papillon plateforme. Elle se concentre exclusivement sur les options de raccordement et de configuration qui influent sur le choix d'une vanne papillon en acier inoxydable.
| Configuration | Meilleure adéquation | Attention à la sélection |
|---|---|---|
| Vanne papillon en acier inoxydable | Installation compacte entre deux brides de tuyauterie | N'est généralement pas choisi pour une isolation indépendante en fin de ligne, sauf si la conception le permet expressément |
| Vanne papillon à oreilles en acier inoxydable | Installation boulonnée pour laquelle un côté de la canalisation peut nécessiter un accès à des fins d'entretien | L'utilisation en fin de ligne dépend de la conception, des caractéristiques techniques et des limites fixées par le fabricant. |
| Vanne papillon à brides en acier inoxydable | Raccordement de canalisation plus rigide, souvent utilisé pour des installations plus grandes ou plus lourdes | Plus lourd, plus encombrant, et doit être vérifié par rapport à la norme relative aux brides |
| Configuration à soudure bout à bout | Exigences particulières relatives aux canalisations soudées | Plus difficile à démonter pour une réparation ; ce n'est pas la même chose que le sujet sur les vannes à soudure bout à bout génériques |
| Configuration d'un collier sanitaire | Service hygiénique ou à procédé propre | L'utilisation d'un matériau inoxydable ne suffit pas à elle seule ; il faut également vérifier la finition de surface et la conception hygiénique. |
| Conception concentrique | Structure courante d'une vanne papillon à siège souple | Généralement différentes des conceptions à haute performance ou à décalage |
| Conception haute performance / à déport | Pression ou température plus élevée, ou conditions d'utilisation difficiles | Il ne faut pas la considérer comme équivalente à une vanne papillon concentrique standard en acier inoxydable. |
Vanne papillon en acier inoxydable
En acier inoxydable vanne papillon à galette Elle est installée entre deux brides de tuyauterie. De longs boulons traversent les brides et maintiennent la vanne en place. Cette conception est compacte et économique par rapport à de nombreux modèles à oreilles ou à brides.
La principale précaution concerne l'installation et la maintenance. Une vanne à disque est généralement fixée entre deux brides, et elle peut ne pas convenir à certaines conditions d’isolation en bout de conduite, sauf si la conception et les caractéristiques techniques du fabricant le permettent. Si le système nécessite de retirer un côté de la canalisation alors que la vanne reste en place, l’acheteur doit vérifier si un modèle à oreilles ou à brides est plus adapté.
Si l'on utilise une conception de wafer nécessitant un retrait unilatéral du pipeline ou une isolation indépendante à l'extrémité de la conduite, alors que la vanne n'est pas conçue pour cette configuration, cela peut entraîner un arrêt complet de la conduite, une défaillance du joint, un déplacement de la vanne ou un risque de fuite lors des opérations de maintenance.
Vanne papillon à oreilles en acier inoxydable
En acier inoxydable vanne papillon à oreilles Elle est dotée de points de fixation de type « à oreilles » sur son corps. Elle s'installe entre deux brides à l'aide de boulons fixés de chaque côté. Selon sa conception et sa capacité nominale, une vanne papillon à oreilles peut offrir une plus grande souplesse d'entretien qu'une vanne de type « wafer ».
Il est important de noter que le fait qu’un raccord soit de “ type à oreilles ” ne signifie pas pour autant que toutes les conditions d’extrémité de conduite sont acceptables. L’acheteur doit vérifier la pression nominale, les exigences éventuelles concernant le sens d’écoulement, la disposition des boulons, les conditions d’installation et les limites fixées par le fabricant.
En cas d'utilisation en cul-de-sac ou en extrémité de conduite, la conception et les caractéristiques nominales des cosses doivent être vérifiées avant utilisation. Si cette vérification n'est pas effectuée, la vanne risque d'être utilisée dans des conditions d'isolement dépassant les limites d'installation prévues.
Vanne papillon à brides en acier inoxydable
En acier inoxydable vanne papillon à brides Il est doté d'extrémités à bride intégrées qui se raccordent directement à des brides de tuyauterie correspondantes. Cette structure permet d'obtenir un raccordement de tuyauterie plus rigide et est souvent choisie pour les grandes sections, les tuyauteries plus lourdes ou les applications nécessitant une interface de raccordement plus robuste.
Le compromis porte sur le poids, l'encombrement et le coût. Les vannes papillon à brides nécessitent généralement plus d'espace d'installation et un alignement minutieux conforme à la norme de bride appropriée. Pour les projets qui se concentrent déjà sur le choix des raccords à brides, le sujet spécifique aux vannes papillon à brides devrait rester distinct de cette présentation générale sur l'acier inoxydable.
Le choix des brides doit également tenir compte de la charge exercée sur la canalisation, de l'alignement des brides, de la disposition des boulons, du choix du joint d'étanchéité et de l'espace disponible pour l'installation. Une vanne papillon en acier inoxydable à brides peut s'avérer plus adaptée à certaines interfaces de canalisations rigides, mais elle ne doit pas être choisie uniquement parce qu'elle semble plus résistante.
Joint par soudure bout à bout et collier sanitaire
Une vanne papillon en acier inoxydable à soudure bout à bout est utilisée lorsque la vanne est soudée directement à la canalisation. Cela permet certes de réduire les points de fuite au niveau des brides, mais rend également plus difficiles le démontage, la réparation et le remplacement. Elle ne doit être choisie que lorsque la conception de la canalisation et la stratégie d'entretien justifient une installation soudée.
Les vannes papillon à collier sanitaire sont couramment utilisées dans les secteurs de l'agroalimentaire, des boissons, des produits laitiers, de l'industrie pharmaceutique et des procédés de fabrication aseptiques. Cependant, le simple fait d'être en acier inoxydable ne suffit pas à garantir le caractère sanitaire d'une vanne. Une utilisation dans un environnement sanitaire peut nécessiter une géométrie spécifique du corps, un état de surface particulier, un raccord à collier, une facilité de nettoyage, un choix d'élastomères adapté, ainsi que des exigences en matière de documentation et d'homologation du projet.
Le choix plus détaillé des raccords simples, tels que les raccords « wafer-only », « lug-only », « flanged-only », les colliers sanitaires ou les vannes papillon haute performance, devrait faire l'objet d'un sujet distinct afin que cette page reste axée sur les spécifications des vannes papillon en acier inoxydable dans leur ensemble.
Limite concentrique vs limite haute performance
Une vanne papillon concentrique en acier inoxydable est caractérisée par une tige passant par l'axe du disque et repose généralement sur un siège souple ou un revêtement. Elle est couramment utilisée dans de nombreux services publics et applications industrielles.
Vannes papillon haute performance, les vannes papillon à double décalage, les vannes papillon à triple décalage et les modèles à siège métallique relèvent d'une catégorie destinée à des conditions d'utilisation plus difficiles. Elles peuvent être choisies pour des pressions plus élevées, des températures plus élevées ou des conditions de fermeture plus exigeantes, mais elles ne doivent pas être regroupées dans la catégorie des vannes papillon standard en acier inoxydable sans vérification préalable de leur conception.

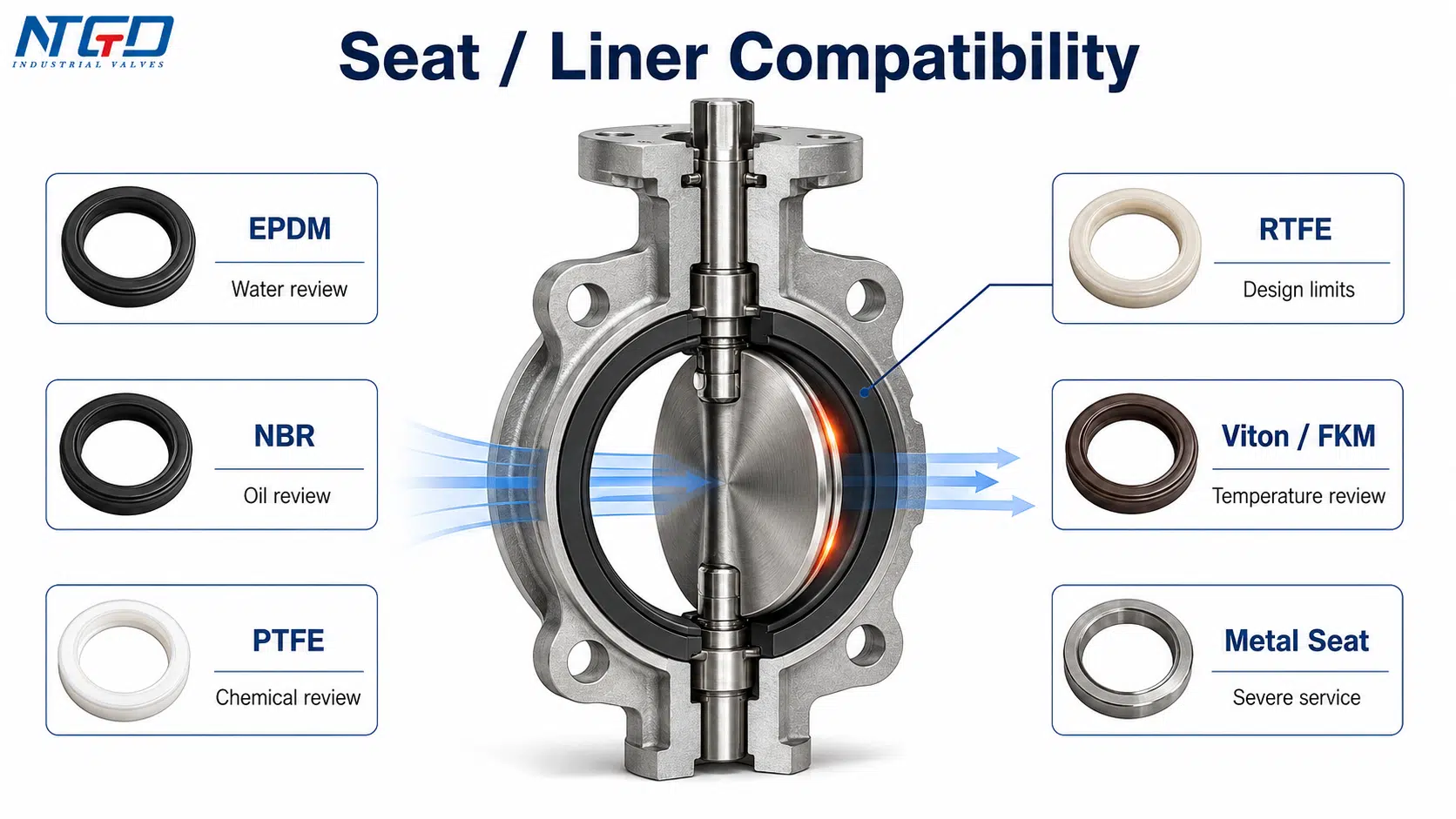

Compatibilité entre le siège et la housse
Le choix du siège et de la garniture est l'un des aspects les plus importants de la spécification d'une vanne papillon en acier inoxydable. Le corps en acier inoxydable offre des avantages sur le plan mécanique et en matière de résistance à la corrosion, mais c'est le siège qui assure l'étanchéité autour du disque.
Pour de nombreuses vannes papillon en acier inoxydable, le siège ou la garniture peut constituer le facteur limitant en matière de compatibilité avec les fluides, de fiabilité de fermeture, d'adaptabilité à la température et de couple de manœuvre. Si le matériau du siège n'est pas adapté, la vanne peut présenter des fuites, gonfler, se fissurer, s'user ou nécessiter un couple de manœuvre excessif. Cela peut se produire même lorsque le corps et le disque sont en acier inoxydable.
| Matériau du siège / de la doublure | Fonction typique dans le domaine de la sélection | Attention |
|---|---|---|
| EPDM | Orientations communes concernant l'eau, les services publics et certains services d'assainissement | Ne s'applique pas systématiquement aux huiles, aux hydrocarbures ou à tous les milieux chimiques |
| NBR | Souvent pris en compte pour déterminer la compatibilité avec les produits pétroliers | Il convient de vérifier la température, le milieu et le risque de gonflement |
| PTFE | Orientations générales en matière de résistance aux produits chimiques | Il convient de vérifier le couple, les performances d'étanchéité et les limites de conception |
| RTFE | Option en PTFE renforcé pour certains modèles | Les limites d'utilisation dépendent de la conception de la vanne |
| Viton / FKM | Une meilleure résistance à la chaleur ou aux produits chimiques dans certaines applications | Il convient de vérifier attentivement le coût et la compatibilité |
| Métal / joint rigide | Utilisation intensive ou à haute température | Relève souvent de la conception de soupapes haute performance ou à déport |
EPDM et NBR
L'EPDM est souvent utilisé dans les applications liées à l'eau, aux réseaux de distribution et à certains services nécessitant un environnement propre. Il ne s'agit pas d'un matériau de siège universel, en particulier en présence d'huile, d'hydrocarbures ou de produits chimiques incompatibles. Les acheteurs doivent vérifier la compatibilité avec les fluides concernés, plutôt que de partir du principe que l'EPDM est adapté simplement parce que le corps est en acier inoxydable.
Un corps en acier inoxydable associé à un siège en EPDM peut constituer une solution pratique pour de nombreux services d'approvisionnement en eau ou de services publics, mais cette même combinaison peut s'avérer inadaptée à d'autres fluides. La vérification finale doit tenir compte du fluide concerné, de la température, de la méthode de nettoyage et des exigences en matière de fermeture.
Le NBR est souvent envisagé lorsque la compatibilité avec les huiles est requise, mais son adéquation à l'application dépend du fluide, de sa concentration, de la température et de la conception du siège par le fabricant. Il convient également de vérifier si le NBR présente un risque de gonflement ou de vieillissement dans le fluide utilisé.
PTFE et RTFE
Le PTFE est souvent choisi lorsque la résistance chimique est un critère essentiel. Dans le cas des vannes papillon en acier inoxydable, les modèles en PTFE ou revêtus de PTFE peuvent s'avérer utiles dans des applications chimiques, corrosives ou nécessitant des procédés aseptiques, en fonction de la structure globale de la vanne.
Toutefois, le choix du PTFE pour sa résistance chimique ne dispense pas de vérifier le couple, les performances d'étanchéité, les limites de pression et de température, ainsi que la conception de la vanne. Une vanne papillon en acier inoxydable à siège en PTFE peut présenter un comportement différent de celui d'une vanne à siège en élastomère, tant en fonctionnement qu'en fermeture.
Le RTFE, ou PTFE renforcé, peut être utilisé lorsque la conception exige des performances mécaniques supérieures à celles du PTFE pur. L'acheteur doit vérifier la configuration exacte du siège, les limites de pression et de température, l'effet du couple et les exigences en matière d'étanchéité en se référant à la fiche technique de la vanne.
Viton / FKM
Le Viton / FKM est souvent envisagé lorsqu'une résistance aux températures élevées ou une résistance chimique est requise. Il ne convient toutefois pas systématiquement à toutes les conditions chimiques ou thermiques. Il convient de vérifier le coût, la compatibilité et les limites d'utilisation avant de faire son choix.
L'utilisation appropriée du Viton / FKM dépend du fluide concerné, de la température, de la fréquence des cycles et des exigences en matière d'étanchéité. Elle doit être évaluée dans le cadre de l'ensemble complet de la vanne, et non comme une mise à niveau isolée.
Limite de joint métallique ou rigide
Les sièges métalliques ou les joints rigides sont généralement associés à des conditions d'utilisation plus difficiles, à des températures plus élevées ou à des modèles de vannes papillon hautes performances. Ils peuvent ne pas offrir les mêmes performances de fermeture que les sièges souples et nécessitent souvent une étude de conception plus approfondie.
Dans le cadre de cette page, la question des sièges métalliques doit rester un sujet secondaire. Si le projet nécessite des sièges métalliques, une résistance aux hautes températures, une résistance aux milieux abrasifs ou une fermeture critique, l'acheteur doit vérifier si une vanne papillon haute performance ou à décalage est plus appropriée.
Il convient de vérifier le choix du siège par rapport à compatibilité chimique, la concentration du fluide, la température, les exigences en matière de coupure, la fréquence des cycles, la méthode de nettoyage et le couple de l'actionneur.

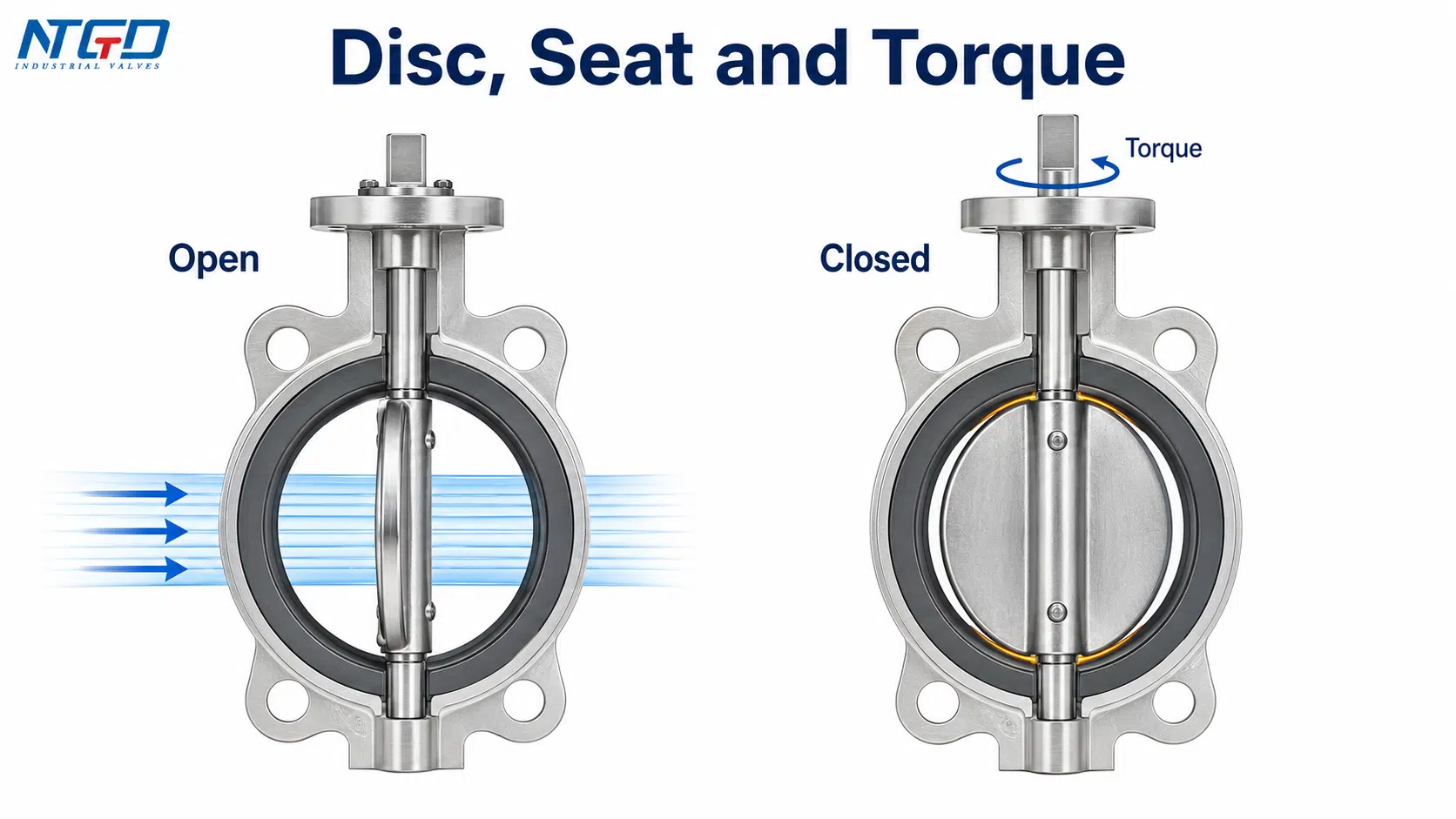

Fonctionnement d'une vanne papillon en acier inoxydable
Une vanne papillon en acier inoxydable fonctionne grâce à la rotation d'un disque à l'intérieur de la canalisation. Ce disque est relié à la poignée, à l'engrenage de commande ou à l'actionneur par l'intermédiaire de la tige. Lorsque l'opérateur actionne la vanne, le couple est transmis par la tige et fait tourner le disque.
En position ouverte, le disque est généralement aligné avec le trajet d'écoulement, ce qui permet au fluide de traverser la vanne. En position fermée, le disque pivote en travers du trajet d'écoulement et vient en contact avec le siège pour interrompre l'écoulement. Pour la régulation du débit, le disque peut être positionné en position partiellement ouverte, mais l'aptitude à la régulation dépend de l'application, de la perte de charge, de la stabilité du débit, de la conception du siège et des caractéristiques nominales de la vanne.
Mouvement du disque par quart de tour
La vanne passe généralement de la position ouverte à la position fermée par un quart de tour de 90 degrés. Les vannes papillon sont ainsi plus rapides à actionner que de nombreux types de vannes multitours. La commande manuelle par levier est courante pour les petits diamètres, tandis que la commande par engrenage est souvent utilisée lorsque le couple requis est plus élevé.
Lors du choix, il convient d'examiner l'amplitude de quart de tour en tenant compte du frottement au niveau du siège, du risque d'accumulation de dépôts et du couple de l'actionneur. Une commande rapide est utile, mais elle ne résout pas les problèmes liés à une mauvaise compatibilité du siège ou à un actionnement sous-dimensionné.
Comment le contact avec le siège provoque la coupure
La fermeture dépend du contact entre le disque et le siège. Si le siège est usé, attaqué chimiquement, endommagé par des particules solides ou incompatible avec le fluide, la vanne peut présenter des fuites même si le corps en acier inoxydable reste en bon état.
C’est pourquoi le principe de fonctionnement ne doit pas être réduit à la simple “ ouverture et fermeture du disque ”. Pour le choix du modèle, l’élément déterminant réside dans la manière dont le disque, le siège, le couple de la tige, les conditions de pression et le fluide influent sur la fiabilité de la fermeture.
Étant donné que la fermeture dépend du contact entre le disque et le siège, le matériau du siège et la vérification du couple de serrage peuvent s'avérer plus déterminants que le corps en acier inoxydable seul lors de l'évaluation du risque de fuite.
Pourquoi le choix du siège, le couple et le dimensionnement de l'actionneur sont-ils importants ?
Le matériau du siège influe sur le couple de manœuvre. Une vanne équipée d'un siège en PTFE, en élastomère ou en métal peut nécessiter une force de manœuvre différente en fonction de sa taille, des conditions de pression et du fluide transporté. Lors de l'actionnement d'une vanne, le servomoteur doit être dimensionné en fonction du couple réel requis par la vanne, et non pas uniquement en fonction de sa taille nominale.
Si l'actionneur est sous-dimensionné, la vanne risque de ne pas s'ouvrir ou se fermer complètement. Si le siège ou le fluide génère un frottement excessif, la commande manuelle peut s'avérer difficile. Ces problèmes apparaissent souvent ultérieurement lors du dépannage, mais bon nombre d'entre eux peuvent être évités grâce à un choix approprié dès la phase d'appel d'offres.

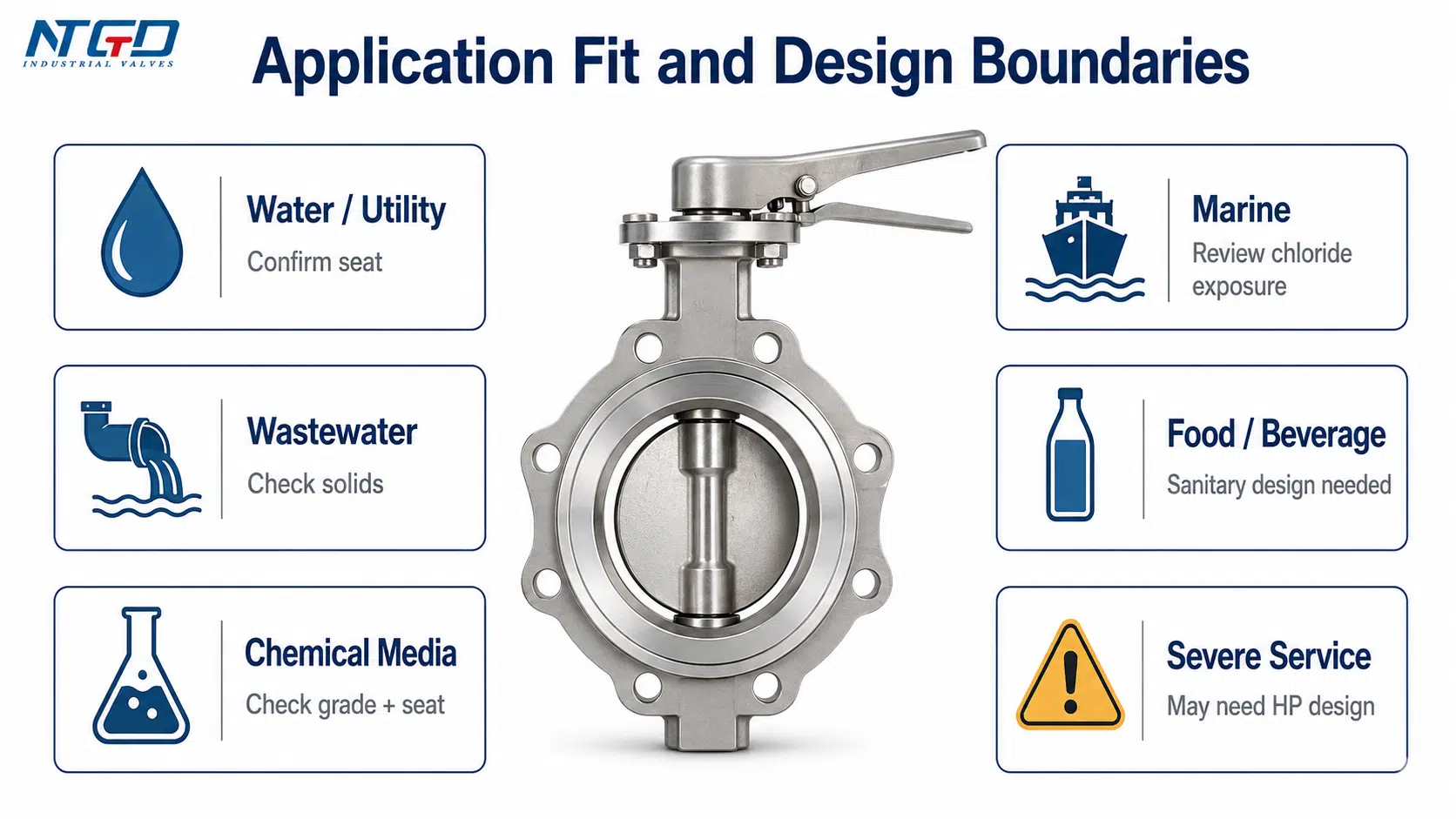

Conformité de l'application et contraintes de conception
Les vannes papillon en acier inoxydable sont utilisées dans de nombreuses applications industrielles et de traitement, car elles allient une structure compacte, un fonctionnement rapide, une résistance à la corrosion et de multiples options de raccordement. Toutefois, leur utilisation optimale dépend à la fois des matériaux métalliques et des pièces d'étanchéité souples.
| État du service | Adapté aux vannes papillon en acier inoxydable | Ce qu'il faut vérifier |
|---|---|---|
| Eau / services publics | Souvent adaptées à l'isolation ou au contrôle du débit | Matériau du siège, classe de pression, norme relative aux brides |
| Eaux usées | C'est possible, en fonction de la teneur en matières solides et des conditions de nettoyage | Abrasion, colmatage, usure des sièges et accès pour le nettoyage |
| Milieux chimiques | Un corps et un disque en acier inoxydable pourraient être utiles | Pente, concentration, température et compatibilité des sièges |
| Pétrole, gaz et services industriels | Possible dans certaines applications | Pression, température, exigences de sécurité et matériau des sièges |
| Service maritime | Les matériaux en acier inoxydable peuvent s'avérer utiles | Exposition au chlorure, choix de la qualité et environnement extérieur |
| Alimentation et boissons | L'acier inoxydable est couramment utilisé, mais cela ne suffit pas à garantir l'hygiène de la vanne en soi | Conception hygiénique du corps, finition de surface, raccord à bride, facilité de nettoyage, documentation relative au siège et homologation du projet |
| Température / pression extrêmes | Peut nécessiter une conception hautement performante | Conception décalée, siège métallique, caractéristiques nominales et limites indiquées dans la fiche technique |
Eau, eaux usées et services publics
Dans les réseaux d'eau et les installations techniques, les vannes papillon en acier inoxydable peuvent être choisies lorsque la résistance à la corrosion ou des surfaces plus propres sont requises. L'acheteur doit toutefois vérifier le matériau du siège, la classe de pression, la norme relative aux brides, ainsi que l'utilisation prévue de la vanne : isolation, régulation du débit ou contrôle général du débit.
Les installations de traitement des eaux usées nécessitent une attention particulière. Les matières solides, les sables, les résidus et les conditions de nettoyage peuvent avoir une incidence sur le disque, le siège et le couple de fonctionnement. L'acier inoxydable peut offrir une meilleure résistance à la corrosion, mais cela ne dispense pas de vérifier l'abrasion, les dépôts et l'accessibilité pour l'entretien.
Milieux chimiques et corrosifs
L'utilisation dans des applications chimiques est l'une des raisons les plus courantes pour lesquelles les acheteurs s'intéressent aux vannes papillon en acier inoxydable. Un corps ou un disque en acier inoxydable peut offrir une meilleure résistance à la corrosion que certains autres matériaux, mais la nuance exacte doit être adaptée au fluide concerné.
En cas de fluides corrosifs, l'acheteur doit vérifier le nom du fluide, sa concentration, sa température, la présence éventuelle de particules solides, les produits chimiques de nettoyage utilisés, ainsi que la compatibilité du siège. Dans de nombreux cas, c'est le choix du siège qui constitue le facteur limitant, et non le corps en acier inoxydable.
Une approche de base consiste à commencer par le fluide et la température réels, puis à examiner la nuance d'acier inoxydable, ensuite à étudier le matériau du siège et de la garniture, et enfin à valider la conception de la vanne. Sans respecter cet ordre, une vanne peut sembler adaptée au vu du matériau du corps, mais présenter des défaillances au niveau du siège, du joint d'étanchéité, de la garniture d'étanchéité ou de l'actionneur.
Zone réservée aux aliments, aux boissons et aux installations sanitaires
L'acier inoxydable est largement utilisé dans les secteurs de l'alimentation, des boissons et des processus aseptiques, mais une vanne papillon en acier inoxydable n'est pas automatiquement une vanne sanitaire. Une vanne sanitaire peut nécessiter une géométrie de corps conforme aux normes d'hygiène, des raccords à colliers, des surfaces polies, une facilité de nettoyage, une documentation relative aux élastomères, ainsi que des exigences d'homologation spécifiques au projet.
Si le projet relève véritablement du domaine de l'hygiène, l'appel d'offres ne doit pas se contenter de mentionner “ vanne papillon en acier inoxydable ”. Il doit préciser le type de raccordement, les exigences en matière de finition de surface, la méthode de nettoyage, le matériau du siège, les exigences en matière de documentation, ainsi que si la conception de la vanne est destinée à un usage hygiénique.
Il ne faut pas considérer qu'une vanne papillon industrielle standard en acier inoxydable est nécessairement de qualité sanitaire simplement parce que son corps ou son disque est en acier inoxydable.
Services dans les secteurs du pétrole, du gaz, de la marine et de l'industrie
Les vannes papillon en acier inoxydable peuvent être utilisées dans les secteurs du pétrole, du gaz, de la marine, de la pétrochimie, du raffinage, de l'énergie et de l'industrie en général, en fonction de la classe de pression, du fluide, de la température et des exigences en matière d'arrêt. Dans ces applications, le cahier des charges doit préciser si une vanne concentrique standard est suffisante ou s'il est nécessaire de recourir à une vanne papillon haute performance.
Les applications maritimes nécessitent une attention particulière en ce qui concerne l'exposition aux chlorures et la corrosion externe. Les applications pétrolières et gazières peuvent nécessiter des normes de projet supplémentaires, des essais, des mesures de sécurité incendie ou une documentation relative aux matériaux. Ces éléments doivent être vérifiés par rapport au cahier des charges du projet plutôt que d'être supposés à partir de la désignation de l'acier inoxydable.
Quand l'acier inoxydable ne suffit pas toujours
L'acier inoxydable peut s'avérer insuffisant lorsque le fluide est hautement corrosif pour la nuance choisie, lorsque le siège n'est pas compatible, lorsque la température dépasse la limite admissible du siège, lorsque des particules solides provoquent une abrasion importante, ou lorsque la pression et les exigences de fermeture dépassent les spécifications de conception standard de la vanne.
Dans ces cas-là, la solution peut consister à opter pour une nuance d'acier inoxydable différente, un siège différent, une vanne revêtue, une vanne papillon haute performance, un modèle à siège métallique ou un autre type de vanne. Le choix approprié dépend des conditions d'exploitation globales.
Si la compatibilité des sièges, le risque de corrosion, la présence de matières solides, les caractéristiques de pression et de température, le couple de l'actionneur ou les exigences en matière de fermeture dépassent les spécifications de la vanne standard, le projet doit être examiné à la lumière de la fiche technique du fabricant et des conditions d'utilisation avant la sélection définitive.
Liste de contrôle des spécifications avant l'appel d'offres
Un appel d'offres clair permet d'éviter de choisir une vanne inadaptée. Au lieu de se contenter de demander une “ vanne papillon en acier inoxydable ”, l'acheteur doit fournir suffisamment d'informations pour que le fabricant puisse vérifier le matériau, le siège, le raccordement, la pression, le mode de fonctionnement et l'application.
| Point de l'appel d'offres | Pourquoi c'est important |
|---|---|
| Taille | Évite tout décalage entre le diamètre intérieur de la conduite et l'espace disponible pour l'installation |
| Classe de pression | Vérifie la résistance du corps, la compatibilité des brides et la classification du projet |
| Type de connexion | Détermine le type de raccord : à rondelle, à patte, à bride, soudé ou à collier sanitaire |
| Norme de bride | Évite toute incompatibilité au niveau du gabarit de boulonnage, du joint et de l'installation |
| Matériau du corps | Confirme la présence d'un matériau sous pression |
| Matériau du disque | Confirme le matériau principal en contact avec le fluide dans la partie rotative |
| Matériau de la tige / de l'arbre | Confirme la transmission du couple et l'exposition à la corrosion |
| Matériau du siège / de la doublure | Vérifie l'étanchéité, la compatibilité avec les fluides et l'adéquation à la température |
| Médias et concentration | Point de départ pour le choix tant du métal que du matériau d'assise ; le caractère incomplet des données relatives aux supports constitue l'un des principaux risques liés aux appels d'offres |
| Température | Cela influe sur le choix du siège, du joint, de la garniture et de l'actionneur |
| Mode opératoire | Détermine s'il s'agit d'un levier, d'un engrenage, d'un actionneur pneumatique ou d'un actionneur électrique |
| Exigences relatives aux actionneurs | Définit la position de défaillance, le signal de commande, la tension, l'alimentation en air et le retour d'information |
| Dessin / fiche technique | Permet la révision des projets et la vérification des cotes |
| Tests / documentation | Répond aux exigences en matière d'inspection, d'homologation et de qualité |
Dimension, classe de pression et norme relative aux brides
La taille doit être indiquée en DN ou en pouces. Par exemple, un acheteur peut demander une vanne papillon en acier inoxydable de 2 pouces, mais la taille seule ne suffit pas. L'appel d'offres doit également préciser la classe de pression, bride standard, le type de connexion et la nécessité d'un contact en face à face si le projet est soumis à des contraintes dimensionnelles.
La classe de pression doit être vérifiée en fonction de la conception du corps de vanne, de l'interface à bride, du siège et de la température. Il ne faut pas partir du principe que toutes les vannes papillon en acier inoxydable de même taille ont la même capacité de pression.
Matériau du corps, du disque, de la tige et du siège
L'appel d'offres doit distinguer les matériaux du corps, du disque, de la tige et du siège. Une spécification claire peut indiquer un corps en acier inoxydable, un disque en acier inoxydable, une tige en acier inoxydable et un matériau spécifique pour le siège. Si le fluide de process entre en contact avec plusieurs pièces, les pièces en contact avec le fluide doivent être clairement répertoriées.
Cela est particulièrement important lorsque l'acheteur a besoin de modèles en 304, 316, CF8, CF8M, PTFE, RTFE, EPDM, NBR, Viton / FKM ou à siège métallique. Des expressions vagues telles que “ entièrement en inox ” peuvent prêter à confusion.
Fluide, température et conditions de fermeture
Les informations relatives au fluide doivent inclure le nom du fluide, sa concentration, sa teneur en matières solides, sa viscosité, la méthode de nettoyage et la température. Si la vanne est utilisée pour la fermeture, la régulation ou un fonctionnement fréquent, cela doit également être précisé.
Une vanne destinée à une isolation ponctuelle dans un circuit d'eau pure ne nécessite pas nécessairement la même conception qu'une vanne utilisée pour des produits chimiques corrosifs, des boues, des fluides générant des résidus ou des cycles automatisés. Ce sont les conditions d'utilisation qui doivent déterminer le choix final des matériaux et du siège.
Le fluide et la température doivent être considérés comme des éléments essentiels de l'appel d'offres, et non comme des informations complémentaires facultatives. Si ces données sont incomplètes, le fabricant pourrait ne pas être en mesure de confirmer si la nuance d'acier inoxydable, le siège, le joint, la garniture et l'actionneur sont adaptés.
Commande manuelle, par engrenage, pneumatique ou électrique
Commande manuelle d'une vanne papillon Ce système est simple et compact, mais il peut ne pas convenir aux vannes de grande taille ou aux conditions nécessitant un couple élevé. Le fonctionnement par engrenages réduit l'effort manuel. Les actionneurs pneumatiques et électriques permettent l'automatisation, mais ils nécessitent une analyse du couple et des informations de contrôle.
Pour les vannes papillon motorisées en acier inoxydable, la demande de devis doit préciser la position de sécurité requise, l'alimentation en air ou la tension, le signal de commande, fixation d'un actionneur à demi-tour interface, fin de course, électrovanne, positionneur, commande manuelle et environnement du site, le cas échéant.
Exigences relatives aux plans, aux essais et aux normes
Les équipes de projet ont souvent besoin de plans, d'une confirmation des matériaux, d'essais de pression, de données dimensionnelles ou de documents d'inspection avant de donner leur accord. Ces exigences doivent être répertoriées dès le début afin que le fournisseur puisse adapter la conception de la vanne aux besoins de la documentation du projet.
Si le projet est soumis à des normes ou à des exigences d'essai spécifiques, celles-ci doivent être vérifiées par rapport à la fiche technique du fabricant et au cahier des charges du projet. Ne vous fiez pas uniquement au nom générique du produit.
Vérifications pratiques avant la sélection
Certains problèmes qui apparaissent ultérieurement lors du dépannage peuvent souvent être évités grâce à une spécification plus précise. Cette section n'est pas un guide de dépannage pour la maintenance. Il s'agit d'une vérification de l'adéquation à l'étape de sélection, destinée à aider les acheteurs à identifier les risques courants avant de commander la vanne.
De nombreux problèmes ultérieurs liés aux fuites, au fonctionnement difficile, à la durée de vie réduite des sièges ou à la fermeture des actionneurs peuvent être évités en vérifiant, dès la phase d'appel d'offres, que les données relatives aux matériaux, aux sièges, aux raccords, au couple de serrage et aux fluides sont correctes.
| Risque lié au problème | Contrôle de sélection |
|---|---|
| Fuite en position fermée | Vérifier le matériau du siège, l'état du disque, les exigences en matière de fermeture et les conditions de pression |
| Fuite au niveau d'un raccord de tuyau | Vérifier la norme de la bride, le matériau du joint, la disposition des boulons et l'alignement lors de l'installation |
| Opération difficile | Vérifier le couple, le matériau du siège, le risque d'accumulation de dépôts et le dimensionnement de l'opérateur et de l'actionneur |
| Fuites externes | Vérifier l'étanchéité de la garniture, du joint, de la tige et la compatibilité thermique |
| Configuration d'installation incorrecte | Vérifier si un collier de serrage de type « wafer », « lug », à bride, soudé ou sanitaire est requis |
| Durée de vie réduite du siège | Vérifier le fluide, la température, la teneur en matières solides, les produits chimiques de nettoyage et la fréquence des cycles |
| Défaillance de l'actionneur : impossibilité de fermer | Vérifier le couple de serrage de la vanne, le coefficient de sécurité de l'actionneur, l'alimentation en air ou la tension, ainsi que la position de sécurité en cas de défaillance |
FAQ
Qu'est-ce qu'une vanne papillon en acier inoxydable ?
Une vanne papillon en acier inoxydable est une vanne à quart de tour dont le corps, le disque, la tige et d'autres pièces métalliques essentielles sont en acier inoxydable. Elle s'ouvre et se ferme par la rotation d'un disque situé à l'intérieur du circuit d'écoulement. Elle est couramment utilisée dans les applications où la résistance à la corrosion, un encombrement réduit et un fonctionnement rapide sont requis.
Une vanne papillon en acier inoxydable est-elle la même chose qu'une vanne papillon en acier inoxydable ?
Dans la plupart des échanges avec les acheteurs, l’expression “ vanne papillon en inox ” est une façon abrégée de désigner une “ vanne papillon en acier inoxydable ”. Il convient toutefois de préciser ces détails dans les documents techniques, car la nuance d’acier inoxydable, le matériau du siège, le type de raccordement et le mode de fonctionnement peuvent varier.
Que signifie « vanne papillon SS » ?
L'expression “ vanne papillon en acier inoxydable ” désigne généralement une vanne papillon en acier inoxydable. Il s'agit d'une expression abrégée, et non d'un modèle de vanne distinct. Dans un appel d'offres, l'expression « vanne papillon en acier inoxydable » doit être suivie d'une spécification plus précise, indiquant notamment le matériau requis pour le corps, le disque, la tige et le siège, ainsi que la taille, la classe de pression, le type de raccordement et le mode de fonctionnement.
Quelle nuance d'acier inoxydable est utilisée pour les vannes papillon ?
Les nuances d'acier inoxydable couramment évoquées sont notamment les nuances 304, 316, CF8 et CF8M, selon que le composant est fabriqué, usiné ou moulé. Le choix de la nuance appropriée dépend du milieu, de la température, du risque de corrosion, de la classe de pression et des spécifications du projet.
Quel est le meilleur choix entre l'acier inoxydable 304 et l'acier inoxydable 316 pour une vanne papillon ?
L'acier 316 est souvent choisi lorsqu'une résistance à la corrosion plus élevée est requise, mais il n'est pas nécessairement le meilleur choix pour toutes les applications. L'acier 304 peut convenir à de nombreuses utilisations générales, tandis que l'acier 316 peut être préférable dans des environnements plus corrosifs ou plus exigeants. Le choix final doit être évalué en fonction du fluide, de sa concentration, de la température, du matériau du siège et des exigences du projet.
Quelle est la différence entre le CF8 et le CF8M ?
Les désignations CF8 et CF8M correspondent à des nuances d'acier inoxydable moulé couramment utilisées pour la fabrication de vannes. La désignation CF8 correspond généralement à une nuance d'acier inoxydable moulé de type 304, tandis que la désignation CF8M correspond généralement à une nuance d'acier inoxydable moulé de type 316. Les exigences précises en matière de matériau doivent être vérifiées dans la fiche technique de la vanne et dans le cahier des charges du projet.
Quelle est la différence entre les vannes papillon en acier inoxydable de type « wafer », « lug » et « à bride » ?
Les critères de sélection les plus déterminants sont l'installation et la maintenance. Une vanne papillon en acier inoxydable à disque est compacte et économique pour une installation entre brides. Une vanne papillon en acier inoxydable à oreilles peut s'avérer plus adaptée lorsqu'un accès est nécessaire pour la maintenance d'un côté de la canalisation, en fonction de la conception et des caractéristiques techniques. Une vanne papillon en acier inoxydable à brides est souvent choisie lorsqu’un raccordement de conduite plus rigide est nécessaire, mais elle nécessite davantage d’espace et un alignement minutieux des brides.
Quel matériau est utilisé pour les sièges des vannes papillon en acier inoxydable ?
Les options courantes pour les sièges ou les garnitures comprennent l'EPDM, le NBR, le PTFE, le RTFE, le Viton / FKM, ainsi que des modèles à joint métallique ou rigide. Le choix du matériau approprié pour le siège dépend du fluide, de la température, des conditions de pression, des exigences en matière d'étanchéité et de la conception de la vanne. Le fait que le corps soit en acier inoxydable ne rend pas automatiquement tous les matériaux de siège compatibles ; la réponse pratique est donc la suivante : commencez par vérifier le fluide et la température, puis choisissez le siège.
Les vannes papillon en acier inoxydable peuvent-elles être utilisées avec des fluides corrosifs ?
Elles peuvent être utilisées dans certains milieux corrosifs, mais leur adéquation dépend de la nuance d’acier inoxydable, de la concentration du milieu, de la température, du matériau du siège, du joint d’étanchéité, de la garniture et de la conception de la vanne. Un corps en acier inoxydable peut contribuer à résister à la corrosion, mais un siège ou un joint d’étanchéité incompatible peut tout de même présenter une défaillance. En cas d'utilisation en milieu corrosif, il convient d'examiner conjointement les pièces métalliques en contact avec le fluide et les matériaux d'étanchéité souples.
Les vannes papillon en acier inoxydable sont-elles des vannes sanitaires ?
Pas toujours. L'acier inoxydable est couramment utilisé dans les applications sanitaires et alimentaires, mais une vanne sanitaire doit également présenter une géométrie de corps, un état de surface, un type de raccordement, un matériau de siège, une facilité de nettoyage et une documentation adaptés. Il ne faut pas considérer qu'une vanne papillon industrielle standard en acier inoxydable est de type sanitaire, sauf si sa conception le confirme.
Pourquoi ma vanne papillon en acier inoxydable est-elle difficile à actionner ?
Une vanne papillon en acier inoxydable peut être difficile à actionner en raison du gonflement du siège, d'une accumulation de fluide, de matières solides coincées autour du disque ou du siège, de la corrosion, d'une longue période d'inactivité ou d'un mécanisme d'entraînement ou d'un actionneur sous-dimensionné. Avant de remplacer la vanne, vérifiez le fluide, la température, le matériau du siège, le couple requis et le dimensionnement de l'actionneur.
Quelles informations faut-il fournir avant de demander un devis pour une vanne papillon en acier inoxydable ?
Une demande de devis pertinente doit inclure les dimensions, la classe de pression, le type de raccordement, la norme relative aux brides, le matériau du corps, celui du disque, celui de la tige, celui du siège, le fluide, la température, le mode de fonctionnement, les exigences relatives à l'actionneur (le cas échéant), les besoins en matière de plans, ainsi que les exigences en matière d'essais ou de documentation.
Conclusion
Une vanne papillon en acier inoxydable est indiquée lorsqu'un réseau de tuyauterie nécessite un fonctionnement compact à quart de tour, des pièces métalliques résistantes à la corrosion et de multiples options de configuration. Cependant, le choix de la vanne ne doit pas se fonder uniquement sur la désignation « acier inoxydable ». La nuance du matériau, les pièces en contact avec le fluide, la compatibilité entre le siège et la garniture, le type de raccordement, le fluide, la température, la classe de pression et le mode de fonctionnement sont autant de facteurs qui déterminent le bon fonctionnement de la vanne.
Dans le cadre d'une utilisation industrielle, l'approche la plus sûre consiste à considérer les vannes papillon en acier inoxydable comme des ensembles complets plutôt que comme de simples corps en acier inoxydable. Voici une méthode de sélection pratique : commencez par vérifier le fluide et la température d'utilisation, puis choisissez la nuance d'acier inoxydable et le matériau du siège ou du revêtement, avant de déterminer le type de raccordement, le mode de commande, les besoins en matière de plans, ainsi que les exigences en matière d'essais ou de documentation.
Des données d'application incomplètes peuvent entraîner une incompatibilité des matériaux, une incompatibilité des sièges, un choix de raccordement inapproprié, un fonctionnement difficile ou un risque de fuite. Pour bénéficier d'une assistance dans le choix du produit, veuillez transmettre à NTGD les informations suivantes : fluide, température, classe de pression, type de raccordement, exigences en matière de matériaux, préférence concernant le siège, mode de fonctionnement, ainsi que les besoins en matière de plans ou d'essais, afin que notre équipe d'ingénieurs puisse procéder à une analyse technique avant de finaliser le cahier des charges de la vanne papillon en acier inoxydable.
