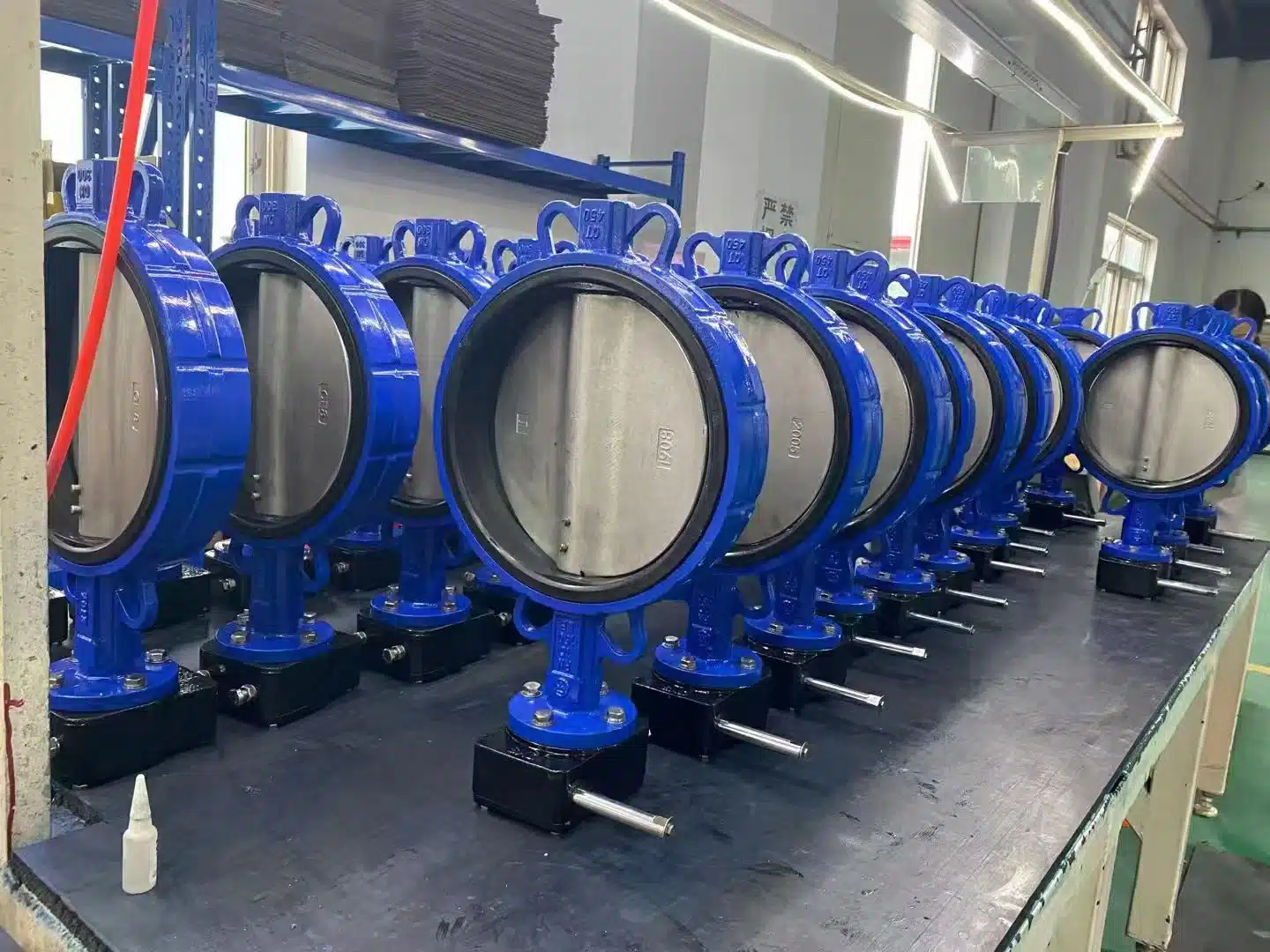

Vanne papillon de type Wafer

Une vanne papillon à galette contrôle l'écoulement des fluides dans les canalisations grâce à un simple mécanisme à disque. Elle s'installe entre des brides, ce qui permet d'économiser de l'espace grâce à sa conception compacte et légère. Cette vanne est souvent utilisée dans des systèmes où la rapidité d'arrêt et la fiabilité de l'étanchéité sont importantes. La conception diffère de celle des vannes papillon à oreilles, vous devez donc savoir quel style correspond à vos besoins. De nombreuses industries comptent sur ces vannes pour assurer le bon déroulement de leurs opérations.

L'industrie	Taille du marché (2025)	Prévisions de recettes (2030)	Taux de croissance (CAGR)
Pétrole et gaz	N/A	N/A	N/A
Traitement de l'eau et des eaux usées	N/A	N/A	N/A
Production d'électricité	N/A	N/A	N/A
Traitement chimique	N/A	N/A	N/A

• Le marché des vannes papillon pourrait atteindre 12,67 milliards USD d'ici 2025.
• Les recettes pourraient atteindre 15,78 milliards d'USD d'ici 2030.
• Le taux de croissance attendu est de 4,5% par an.

Principaux enseignements

• Les vannes papillon Wafer sont petites et légères. Elles s'intègrent bien dans les espaces restreints des canalisations.
• Ces vannes se ferment rapidement et sont bien étanches. Ceci est important pour le traitement de l'eau et le chauffage, la ventilation et la climatisation.
• Vous pouvez les installer facilement. Placez la valve entre deux brides. Boulonnez-la en place. Cela permet d'économiser du temps et du travail.
• Un entretien régulier est très utile. Lubrifiez et vérifiez souvent la valve. Cela permet d'éviter les fuites et de prolonger la durée de vie de la valve.
• Le choix du bon matériau et de la bonne taille est très important. Il contribue au bon fonctionnement de la soupape et permet d'éviter les problèmes.

Principes de base des vannes papillon à Wafer

Qu'est-ce qu'une vanne papillon à opercule ?

Une vanne papillon à galette permet de contrôler les liquides ou les gaz dans les canalisations. Elle possède un disque à l'intérieur qui tourne lorsque vous déplacez la poignée ou l'actionneur. Lorsqu'il est ouvert, le disque s'aligne sur le flux, de sorte que le fluide se déplace facilement. Lorsqu'il est fermé, le disque tourne sur le côté et bloque le flux. Cela permet d'obtenir un joint étanche pour stopper les fuites. Vous pouvez utiliser cette vanne pour arrêter ou démarrer rapidement le débit, ou pour régler la quantité de fluide qui passe.

Conseil : Les vannes papillon sont utilisées dans les domaines du chauffage, de la ventilation et de la climatisation, du traitement de l'eau et de la chimie. Elles permettent d'activer ou de désactiver l'écoulement et de modifier les débits.

Les fonctions principales d'un robinet à papillon sont les suivantes :

• Tourner un disque pour contrôler le débit d'un fluide.
• Laisser passer le fluide facilement lorsqu'il est ouvert.
• Le joint est étanche pour empêcher les fuites lorsqu'il est fermé.
• Il permet à la fois la mise en marche et l'arrêt et un certain contrôle du débit.

Caractéristiques principales

Le robinet à papillon est petit et léger. Elle se place entre deux brides de tuyauterie. Cela permet d'économiser de l'espace et d'alléger le système de tuyauterie. D'autres vannes, comme les vannes à guillotine ou les vannes à soupape, prennent plus de place et pèsent plus lourd.

Type de soupape	Économie d'espace	Économies de poids
Papillon de gaufre	Important	Important
Soupape à bille	Modéré	Modéré
Clapet anti-retour	Faible	Faible
Robinet à soupape	Faible	Faible
Vanne à guillotine	Faible	Faible

Les vannes papillon à Wafer sont disponibles dans de nombreux matériaux. Le matériau choisi modifie le fonctionnement de la vanne à différents endroits. L'acier inoxydable ne rouille pas et convient aux produits chimiques agressifs. La fonte ductile est solide et bon marché, elle convient donc parfaitement à l'eau. NTGD fabrique des vannes papillon dans de nombreux matériaux pour répondre à vos besoins.

Application	Matériau recommandé	Caractéristiques principales
Approvisionnement général en eau, traitement des eaux usées	Acier inoxydable 304	Rentable, résiste à la corrosion légère
Eau de mer, systèmes de refroidissement	Acier inoxydable 316	Forte résistance à la corrosion par piqûres
Produits chimiques à haute température, acides/alcalins faibles	Acier inoxydable 316L	Résistant à la chaleur et à la corrosion
Pétrole et gaz, sulfure d'hydrogène, acides forts	2205/2507 Inox duplex	Haute résistance, excellente résistance à la corrosion
Acide sulfurique/nitrique concentré	C276 Hastelloy	Résistance supérieure à la corrosion
Dessalement de l'eau de mer, riche en chlorures	Alliage de titane (Ti-6Al-4V)	Léger, résistance extrême à la corrosion

• La fonte ductile est solide et se plie sans se casser. Elle est bonne pour l'eau mais pas pour les fortes concentrations de chlorure.
• Les aciers inoxydables contenant du molybdène, comme le 316, sont les meilleurs pour l'eau de mer car ils ne rouillent pas.
• L'acier moulé est solide mais peut rouiller en présence de produits chimiques.
• L'alliage d'aluminium est léger et fonctionne à basse pression, mais il n'est pas très résistant.
• Les valves en plastique ne rouillent pas et sont adaptées aux produits chimiques très agressifs.

Il est facile d'installer un robinet à papillon. Il suffit de la placer entre deux brides et de la boulonner. Il est donc facile de réparer ou de changer la vanne. NTGD s'assure que ses vannes sont de haute qualité, vous pouvez donc leur faire confiance pour les travaux difficiles.

Comment ça marche

Principe de fonctionnement

Lorsque vous utilisez un robinet à papillon, vous contrôlez le débit en tournant un disque à l'intérieur. Le disque est relié à une tige. La tige est reliée à une poignée ou à un actionneur. Lorsque vous tournez la poignée, le disque tourne. Si la vanne est ouverte, le disque s'aligne sur le débit. Le fluide se déplace facilement dans le tuyau. Si vous fermez la vanne, le disque tourne sur le côté. Il bloque le flux. Ce mouvement vous permet de démarrer, d'arrêter ou de modifier rapidement le débit.

Ce tableau vous permet de comparer les vannes papillon à galettes à d'autres types de vannes :

Type de vanne	Caractéristiques de la conception	Principe de fonctionnement
Vanne papillon à Wafer	S'insère entre deux brides de tuyau. Des boulons le maintiennent en place.	Le disque tourne pour contrôler le débit. Lorsqu'il est ouvert, le disque est en ligne droite avec le flux. Lorsqu'il est fermé, le disque est latéral.
Vanne papillon à oreilles	Les ergots filetés permettent de les fixer sur des brides.	Le disque tourne pour contrôler le débit. Ce type de disque fonctionne pour des pressions plus élevées car il se boulonne fermement.

Remarque : Le robinet à papillon s'adapte étroitement entre les brides. Elle utilise moins de boulons. L'installation est donc rapide et le système de tuyauterie reste léger.

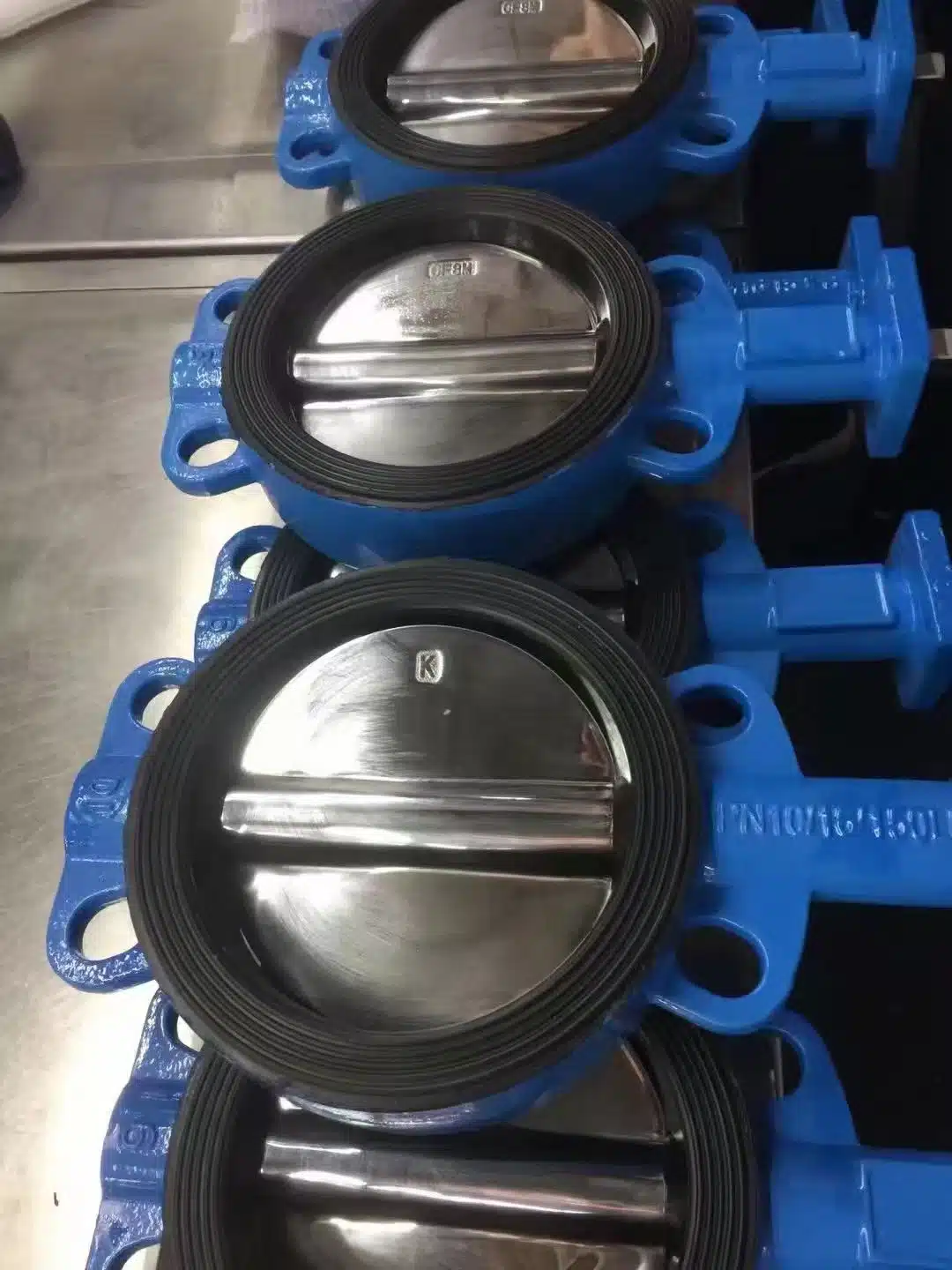

Principaux éléments

Une vanne papillon à galette comporte des pièces importantes. Chaque pièce contribue au bon fonctionnement de la vanne. Connaître ces pièces permet de comprendre pourquoi la vanne est simple et fiable.

Composant	Rôle dans le fonctionnement de la vanne
Corps	Permet de raccorder le robinet aux tuyaux et de maintenir les pièces internes.
Disque	S'ouvre ou se ferme pour laisser passer ou arrêter le fluide.
Tige	Connecte le disque à la poignée ou à l'actionneur.
Siège	Il forme un joint étanche pour empêcher les fuites lorsqu'il est fermé.

• Les corps relie la vanne à vos tuyaux et contient tout.
• Les disque se déplace pour s'ouvrir ou se fermer et laisse passer ou s'arrêter le fluide.
• Les tige joint le disque à la poignée ou à l'actionneur pour que vous puissiez le tourner.
• Les siège scelle la valve lorsqu'elle est fermée afin d'éviter les fuites.

Le choix d'une vanne papillon de type wafer se traduit par une conception simple. Elle comporte moins de pièces que les autres vannes. Cela signifie moins de réparations et moins de problèmes. Vous pouvez compter sur cette vanne pour un contrôle rapide et régulier du débit dans de nombreux systèmes.

Vanne papillon de type Wafer ou de type Lug

Différences d'installation

Il existe de grandes différences dans la manière d'installer ces vannes. Vous placez une vanne papillon de type wafer entre deux brides de tuyauterie. De longs boulons traversent les brides et le corps de la vanne. Cela permet de maintenir l'ensemble. Cette conception est rapide à installer. Le système reste léger. Si vous souhaitez retirer ou réparer la vanne, vous devez fermer l'ensemble de la canalisation.

Une vanne papillon à oreilles possède des oreilles filetées autour de son corps. Chaque bride est boulonnée directement sur ces ergots. Cela permet de déconnecter un côté de la canalisation. L'autre côté reste étanche. Vous pouvez effectuer des réparations ou remplacer des pièces sans arrêter l'ensemble du système.

Aspect	Vanne papillon de type Wafer	Vanne papillon à oreilles
Conception du montage	Entre les brides, les boulons passent à travers	Pattes filetées, boulonnage direct
Service de fin de ligne	Ne convient pas	Peut servir de vanne de fin de ligne
Flexibilité d'installation	Arrêt complet du système nécessaire	Possibilité d'isoler partiellement le système

Conseil : Choisissez une vanne papillon à oreilles si vous devez réparer une partie de votre système. Choisissez une vanne papillon de type wafer pour une installation facile et peu coûteuse.

Comparaison des applications

Les vannes papillon de type Wafer sont utilisées lorsque l'espace est réduit et que les coûts sont importants. Les usines de produits alimentaires et de boissons les utilisent parce qu'elles sont petites et peu coûteuses. Les systèmes de chauffage, de ventilation et de climatisation utilisent des vannes papillon de type wafer pour leur facilité d'installation et leur faible entretien. Ces vannes fonctionnent bien lorsqu'il n'est pas nécessaire de fermer chaque côté de la canalisation.

Les vannes papillon à oreilles sont adaptées aux systèmes à haute pression. Elles sont utilisées lorsque l'on ne veut fermer qu'une partie de la ligne. Les usines chimiques et les installations de traitement des eaux utilisent des vannes papillon à oreilles. Elles supportent les fluides difficiles et permettent de fermer un côté.

• Les vannes papillon de type Wafer fonctionnent mieux avec des fluides propres comme l'eau ou l'air.
• Les vannes papillon à oreilles permettent de traiter des fluides contenant des mèches et une pression plus élevée.
• Les vannes papillon de type Wafer sont adaptées à la fermeture simple et au contrôle du débit.
• Les vannes papillon à oreilles sont idéales pour effectuer de nombreuses réparations et fermer des parties du système.

Il n'est pas possible d'intervertir ces vannes dans la plupart des systèmes. Les vannes papillon à oreilles sont dotées d'oreilles filetées. Cela vous permet de fermer un côté pour effectuer des réparations. Les vannes papillon de type Wafer n'ont pas cette caractéristique. Si vous devez fermer une seule pièce, utilisez une vanne papillon à oreilles. Si vous souhaitez une vanne légère et peu coûteuse pour un contrôle de débit de base, choisissez une vanne papillon de type Wafer.

Avantages et limites

Avantages

Le choix d'un robinet à papillon de type wafer présente de nombreux avantages. Ces vannes sont faciles à utiliser et fonctionnent bien. Les principaux avantages sont présentés dans le tableau ci-dessous :

Bénéfice	Description
Fonctionnement à faible couple	Il n'est pas nécessaire d'exercer une grande force pour utiliser la valve. Cela signifie que les moteurs durent plus longtemps et que vous les réparez moins souvent.
Contrôle du débit bidirectionnel	Les fluides peuvent circuler dans les deux sens. Cela facilite la construction de votre système et permet d'économiser des matériaux.
Conception compacte	La valve est petite, ce qui permet de la placer dans des endroits étroits. Vous pouvez la mettre en place ou l'enlever rapidement.
Entretien simple	Vous pouvez accéder facilement aux pièces pour les réparer. Les réparations sont ainsi rapides et peu coûteuses.
Utilisation polyvalente	La valve fonctionne dans de nombreux emplois et avec de nombreux fluides. Cela vous permet de conserver moins de pièces de rechange.

Vous verrez également ces éléments utiles :

• La valve est légère et petite, ce qui permet de l'installer rapidement.
• Il dure longtemps car il ne rouille pas facilement.
• Il est bien étanche, de sorte que les fuites sont rares et que votre système fonctionne mieux.
• Il n'y a pas beaucoup de pièces mobiles, ce qui fait qu'il n'est pas nécessaire de le réparer souvent.
• Son coût est inférieur à celui des autres valves, ce qui vous permet d'économiser de l'argent.

Conseil : Les vannes papillon à Wafer s'installent souvent à l'aide de boulons traversants. Cette méthode simple vous permet d'économiser du temps et de l'argent, ce qui est utile lorsque vous devez dépenser moins.

Inconvénients

Les vannes papillon à galette présentent de nombreux avantages, mais aussi quelques problèmes. Ces problèmes peuvent être importants pour certains travaux :

1. Limitations de l'étranglement : Il est difficile de contrôler très précisément le débit. La forme du disque peut rendre l'écoulement inégal, provoquer des secousses ou faire du bruit.
2. Usure des joints : Le disque et le siège se touchent à chaque fois que vous utilisez la soupape. Cela peut les user, les endommager sous l'effet de produits chimiques ou provoquer des fuites.
3. Utilisation limitée à la haute pression : La plupart des vannes papillon ne fonctionnent pas bien à haute pression. Si vous les utilisez au-delà de leur limite, elles risquent de fuir ou de se rompre.
4. Sensibilité aux particules : Si votre fluide contient des solides, la valve peut se bloquer ou s'user. Elle fonctionne alors moins bien.

Fonctionnalité	Vanne papillon à Wafer	Vanne papillon à brides
Fiabilité à haute pression	Moins bon, risque de fuite	Meilleur, bien étanche
Performance à haute température	Les boulons peuvent s'étirer et fuir	Conçu pour les travaux très chauds
Installation	Nécessite un alignement minutieux	Plus facile et plus stable

Remarque : Ne pas utiliser les vannes papillon à galette à l'extrémité d'un tuyau ou dans des endroits soumis à une pression ou à une chaleur élevées. Pour ces applications, les vannes à brides ou à oreilles constituent un meilleur choix.

Applications et sélection

Utilisations courantes

Les vannes papillon sont utilisées dans de nombreux domaines. Elles permettent de contrôler le débit et sont faciles à installer. Voici quelques endroits où vous les verrez souvent :

L'industrie	Détails de l'application
Traitement de l'eau et des eaux usées	Utilisé pour déplacer l'eau et les eaux usées dans les stations d'épuration.
Systèmes CVC	Utilisé pour contrôler l'air, l'eau ou la vapeur dans le chauffage et le refroidissement.
Chimie et pétrochimie	Utilisé pour déplacer des produits chimiques, des gaz et des fluides dans des mélanges.

Ces vannes sont également utilisées dans les usines alimentaires, les installations de sécurité incendie et les centrales électriques. Elles fonctionnent bien lorsqu'il s'agit d'arrêter rapidement le débit ou d'utiliser la vanne fréquemment.

Conseil : Choisissez une vanne papillon à galette si vous souhaitez une vanne petite et légère pour les endroits étroits.

Choisir le bon robinet

Le choix du bon robinet permet d'éviter les fuites et d'économiser de l'argent. Tout d'abord, vérifiez la taille dont vous avez besoin. Le robinet doit s'adapter à votre tuyau et supporter le débit et la pression. Si vous choisissez la mauvaise taille, vous risquez d'avoir des fuites ou un débit lent.

Pensez ensuite au matériau. Ce qui passe par la valve est important. Certains fluides nécessitent de l'acier inoxydable pour que la vanne ne rouille pas. Pour d'autres, la fonte ductile ou le plastique conviennent parfaitement. Examinez également les valeurs nominales de température et de pression. Assurez-vous que la soupape peut supporter votre système.

Vous devez également choisir le mode d'ouverture de la vanne. Voici les principaux types :

Type d'opérateur	Description	Impact sur les performances
Actionnement manuel	Utilise un levier ou une roue. Bon pour les travaux simples.	Facile à utiliser mais plus lent et nécessite quelqu'un pour le faire tourner.
Actionnement électrique	Utilise un moteur pour s'ouvrir et se fermer.	Rapide et précis. Fonctionne bien dans les systèmes automatiques.
Actionnement pneumatique	Utilise l'air pour déplacer la valve. Idéal pour les travaux difficiles ou propres.	Rapide et stable. Nécessite une alimentation en air.
Actionnement hydraulique	Utilise le fluide pour la force forte.	Idéal pour les travaux difficiles nécessitant beaucoup de puissance.

Les prix peuvent être très différents. Le coût dépend de la matière utilisée, de la taille et de la marque. Les vannes en acier inoxydable et les grosses vannes coûtent plus cher. Les vannes manuelles sont moins chères que les vannes électriques ou pneumatiques. Les vannes bon marché risquent de se casser plus souvent, il faut donc penser à la qualité et à la durée de vie de la vanne.

Remarque : choisissez toujours une vanne adaptée à votre système. Pensez au débit, à la pression, à la chaleur et à ce qui passe par la vanne. Vous obtiendrez ainsi les meilleurs résultats et ferez des économies.

Installation et entretien



Étapes de l'installation

Vous pouvez installer un robinet à papillon rapidement si vous suivez les bonnes étapes. Commencez par placer la vanne entre les deux brides. Assurez-vous que les trous des boulons sont alignés. Insérez tous les boulons de la bride sans les serrer pour que le robinet reste centré. Ouvrez complètement le clapet et vérifiez qu'il ne touche pas le tuyau. Cette étape permet d'éviter les dommages.

1. Placer le robinet entre les brides, en alignant les trous des boulons.
2. Insérer les boulons et les écrous sans les serrer pour maintenir la valve centrée.
3. Ouvrez complètement le disque pour vérifier le dégagement.
4. Serrer progressivement les boulons à la main, en veillant à ce que le disque bouge librement.
5. Fermez lentement le disque et vérifiez qu'il n'y a pas de contact avec le tuyau.
6. Ouvrez complètement le disque et serrez tous les boulons au couple correct.
7. Faire tourner le disque de la position fermée à la position ouverte pour vérifier que le mouvement est régulier.

Conseil : Vérifiez toujours que la tuyauterie est droite avant de serrer les boulons. N'utilisez pas de joints d'étanchéité à moins que le fabricant ne les recommande.

Erreur d'installation	Description	Solution
Alignement incorrect de la bride	Des brides non parallèles peuvent provoquer des fuites.	Aligner les brides avant de serrer les boulons.
Dégagement insuffisant du disque	Le disque peut heurter le tuyau ou les raccords.	Laisser suffisamment d'espace pour le mouvement des disques.
Mauvais joint ou mauvaise méthode de boulonnage	Peut endommager la valve ou provoquer des fuites.	Utiliser des joints corrects et des boulons neufs.
Forçage du robinet pendant l'installation	Risque d'endommager le disque ou le siège.	Ne jamais forcer l'ouverture ou la fermeture de la valve.

Conseils d'entretien

Un entretien régulier permet d'assurer le bon fonctionnement de votre vanne papillon à galette. Vous devez inspecter régulièrement la vanne pour vérifier qu'elle ne présente pas de fuites ou d'usure. Lubrifiez la tige et les pièces mobiles avec une graisse à base de lithium. Nettoyez la vanne avec un produit à base de silicone pour éliminer la saleté et les débris. Si vous n'utilisez pas souvent la vanne, faites-la tourner une fois par mois pour éviter qu'elle ne se bloque.

• Protéger le siège et les joints en gardant le robinet emballé jusqu'à l'installation.
• Conservez la valve dans un endroit frais et sec si vous ne l'utilisez pas immédiatement.
• Vérifier la pression nominale avant utilisation.
• Lubrifier les pièces mobiles pour éviter la corrosion.
• Lors des contrôles de routine, vérifier qu'il n'y a pas de fuites, de fissures ou de pièces usées.

Remarque : Établissez un calendrier d'entretien pour détecter les problèmes à temps et prolonger la durée de vie de la vanne.

Dépannage

Si vous constatez des problèmes, vous pouvez résoudre la plupart d'entre eux par de simples vérifications.

• Fuites : Inspectez le siège pour vérifier qu'il n'est pas usé ou rayé. Remplacer les pièces usées et serrer la garniture de la tige.
• Collage : Lubrifier la tige et les roulements. Vérifier qu'il n'y a pas de désalignement ou de débris.
• Dommages au disque : Recherchez des signes de corrosion ou de débit élevé. Remplacer les disques endommagés et utiliser des revêtements protecteurs.
• Fonctionnement lent : Vérifier si la lubrification est insuffisante et appliquer de la graisse si nécessaire.
• Obstacles : Nettoyer la vanne et rincer la canalisation pour éliminer les débris.

Si vous suivez ces étapes, votre vanne papillon à galette restera fiable et efficace pendant des années.

---

Les vannes papillon sont petites, légères et peu coûteuses. Elles permettent de contrôler le débit dans les systèmes d'eau, de chauffage, de ventilation et de climatisation, ainsi que dans les systèmes chimiques. Leur forme simple les rend faciles à installer et à utiliser. Elles peuvent arrêter le débit dans les deux sens, ce qui leur confère une bonne étanchéité. Vous devez toujours choisir la taille, le matériau et le raccord qui conviennent à votre travail. La vérification et l'entretien de la vanne permettent souvent d'éviter les fuites et d'assurer le bon fonctionnement de l'installation. Si votre travail est particulier, adressez-vous à un expert en vannes pour obtenir les meilleurs résultats.
