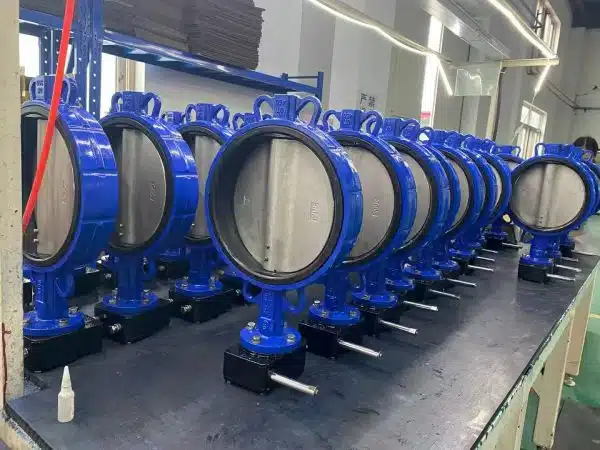

Válvula borboleta tipo wafer

Uma válvula borboleta tipo wafer controla o fluxo de fluido em tubulações com um mecanismo de disco simples. Ela é instalada entre flanges, o que economiza espaço devido ao seu design compacto e leve. Essa válvula é vista com frequência em sistemas em que o fechamento rápido e a vedação confiável são importantes. O projeto é diferente das válvulas borboleta do tipo lug, portanto, você deve saber qual estilo atende às suas necessidades. Muitos setores dependem dessas válvulas para manter as operações funcionando sem problemas.

Setor	Tamanho do mercado (2025)	Previsão de receita (2030)	Taxa de crescimento (CAGR)
Petróleo e gás	N/A	N/A	N/A
Tratamento de água e esgoto	N/A	N/A	N/A
Geração de energia	N/A	N/A	N/A
Processamento químico	N/A	N/A	N/A

• O mercado de válvulas borboleta poderá atingir US$ 12,67 bilhões até 2025.
• A receita pode crescer para US$ 15,78 bilhões até 2030.
• A taxa de crescimento esperada é de 4,5% por ano.

Principais conclusões

• As válvulas borboleta Wafer são pequenas e leves. Elas se encaixam bem em espaços apertados da tubulação.
• Essas válvulas fecham rapidamente e vedam bem. Isso é importante para o tratamento de água e HVAC.
• Você pode instalá-las facilmente. Coloque a válvula entre dois flanges. Aparafuse-a no lugar. Isso economiza tempo e trabalho.
• Fazer a manutenção regular ajuda muito. Lubrifique e verifique a válvula com frequência. Isso evita vazamentos e faz com que a válvula dure mais.
• A escolha do material e do tamanho corretos é muito importante. Isso ajuda a válvula a funcionar bem e evita problemas.

Noções básicas sobre a válvula borboleta de wafer

O que é uma válvula borboleta tipo wafer?

Uma válvula borboleta tipo wafer ajuda a controlar líquidos ou gases em tubulações. Ela tem um disco interno que gira quando você move a alavanca ou o atuador. O disco se alinha com o fluxo quando aberto, de modo que o fluido se move facilmente. Quando fechada, o disco gira para o lado e bloqueia o fluxo. Isso cria uma vedação firme para impedir vazamentos. Você pode usar essa válvula para interromper ou iniciar rapidamente o fluxo ou para ajustar a quantidade de fluido que passa.

Dica: As válvulas borboleta Wafer são usadas em HVAC, tratamento de água e processamento químico. Elas são boas para ligar ou desligar o fluxo e para alterar as taxas de fluxo.

As principais funções de uma válvula borboleta tipo wafer incluem:

• Girar um disco para controlar o fluxo de fluido.
• Permite que o fluido passe facilmente quando aberto.
• Fazendo uma vedação firme para impedir vazamentos quando fechado.
• Oferece controle de ligar/desligar e de fluxo.

Principais recursos

A válvula borboleta wafer é pequena e leve. Ela é colocada entre dois flanges de tubulação. Isso economiza espaço e torna o sistema de tubulação mais leve. Outras válvulas, como as válvulas globo ou de gaveta, ocupam mais espaço e pesam mais.

Tipo de válvula	Economia de espaço	Economia de peso
Wafer Butterfly	Significativo	Significativo
Válvula de esfera	Moderado	Moderado
Válvula de retenção	Baixa	Baixa
Válvula globo	Baixa	Baixa
Válvula de gaveta	Baixa	Baixa

As válvulas borboleta de wafer são fornecidas em vários materiais. O material escolhido altera o funcionamento da válvula em diferentes locais. O aço inoxidável não enferruja e é bom para produtos químicos agressivos. O ferro dúctil é forte e barato, por isso funciona bem com água. A NTGD fabrica válvulas borboleta tipo wafer em diversos materiais para atender às suas necessidades.

Aplicativo	Material recomendado	Principais recursos
Abastecimento geral de água, tratamento de águas residuais	Aço inoxidável 304	Econômico, resistente à corrosão leve
Água do mar, sistemas de água de resfriamento	Aço inoxidável 316	Forte resistência à corrosão por pite
Produtos químicos de alta temperatura, ácidos/álcalis fracos	Aço inoxidável 316L	Resistente ao calor e à corrosão
Petróleo e gás, sulfeto de hidrogênio, ácidos fortes	Aço inoxidável duplex 2205/2507	Alta resistência, excelente resistência à corrosão
Ácido sulfúrico/nítrico concentrado	C276 Hastelloy	Resistência superior à corrosão
Dessalinização da água do mar, rica em cloreto	Liga de titânio (Ti-6Al-4V)	Leve, extremamente resistente à corrosão

• O ferro dúctil é forte e se dobra sem quebrar. É bom para água, mas não para alto teor de cloro.
• Os aços inoxidáveis com molibdênio, como o 316, são melhores para a água do mar porque não enferrujam.
• O aço fundido é forte, mas pode enferrujar se houver produtos químicos presentes.
• A liga de alumínio é leve e funciona para baixa pressão, mas não é muito resistente.
• As válvulas de plástico não enferrujam e são boas para produtos químicos muito agressivos.

É fácil instalar uma válvula borboleta wafer. Basta colocá-la entre dois flanges e parafusá-la no lugar. Isso simplifica o conserto ou a troca da válvula. A NTGD garante que suas válvulas sejam de alta qualidade, portanto, você pode confiar nelas em trabalhos difíceis.

Como funciona

Princípio de funcionamento

Ao usar uma válvula borboleta tipo wafer, você controla o fluxo girando um disco no interior. O disco se conecta a uma haste. A haste se conecta a uma alavanca ou a um atuador. Quando você gira a alavanca, o disco gira. Se a válvula estiver aberta, o disco se alinha com o fluxo. O fluido se move facilmente pelo tubo. Se você fechar a válvula, o disco gira para o lado. Ele bloqueia o fluxo. Esse movimento permite que você inicie, pare ou altere o fluxo rapidamente.

Você pode comparar as válvulas borboleta wafer com outros tipos nesta tabela:

Tipo de válvula	Recursos de design	Princípio de funcionamento
Válvula borboleta de wafer	Fica entre dois flanges de tubo. Os parafusos o mantêm no lugar.	O disco gira para controlar o fluxo. Quando aberto, o disco fica reto com o fluxo. Quando fechado, o disco fica de lado.
Válvula borboleta com saliências	Possui olhais rosqueados para fixação em flanges.	O disco gira para controlar o fluxo. Esse tipo funciona para pressões mais altas porque é firmemente aparafusado.

Observação: A válvula borboleta wafer se encaixa firmemente entre os flanges. Ela usa menos parafusos. Isso agiliza a instalação e mantém o sistema de tubulação leve.

Componentes principais

Uma válvula borboleta de wafer tem peças importantes. Cada peça ajuda a válvula a funcionar bem. O conhecimento dessas peças mostra por que a válvula é fácil e confiável.

Componente	Função na operação da válvula
Corpo	Conecta a válvula aos tubos e mantém as peças internas.
Disco	Abre ou fecha para deixar o fluido passar ou parar.
Caule	Conecta o disco à alça ou ao atuador.
Assento	Faz uma vedação firme para impedir vazamentos quando fechado.

• O corpo conecta a válvula aos tubos e mantém tudo.
• O disco move-se para abrir ou fechar e deixa o fluido passar ou parar.
• O caule une o disco à alça ou ao atuador para que você possa girá-lo.
• O assento veda a válvula quando fechada para impedir vazamentos.

Se você escolher uma válvula borboleta wafer, terá um projeto simples. Ela tem menos peças do que outras válvulas. Isso significa menos consertos e menos problemas. Você pode contar com essa válvula para um controle de fluxo rápido e estável em muitos sistemas.

Válvula borboleta tipo wafer vs. tipo lug

Diferenças de instalação

Há grandes diferenças na forma de instalar essas válvulas. Você coloca uma válvula borboleta do tipo wafer entre dois flanges de tubulação. Parafusos longos atravessam os flanges e o corpo da válvula. Isso mantém tudo unido. Esse projeto é rápido de instalar. Ele mantém o sistema leve. Se quiser remover ou consertar a válvula, você deve fechar toda a tubulação.

Uma válvula borboleta do tipo lug tem olhais rosqueados ao redor do corpo. Cada flange é aparafusado diretamente a esses olhais. Isso permite desconectar um lado da tubulação. O outro lado permanece vedado. É possível fazer reparos ou substituir peças sem interromper todo o sistema.

Aspecto	Válvula borboleta tipo wafer	Válvula borboleta tipo lug
Projeto de montagem	Entre os flanges, os parafusos passam através de	Olhais rosqueados, aparafusamento direto
Serviço de fim de linha	Não adequado	Pode atuar como válvula de fim de linha
Flexibilidade de instalação	Necessidade de desligamento total do sistema	Possibilidade de isolamento parcial do sistema

Dica: Escolha uma válvula borboleta do tipo lug se precisar consertar parte do seu sistema. Escolha uma válvula borboleta do tipo wafer para uma instalação fácil e econômica.

Comparação de aplicativos

As válvulas borboleta tipo wafer são usadas onde o espaço é pequeno e os custos são importantes. As fábricas de alimentos e bebidas as utilizam porque são pequenas e não são caras. Os sistemas de HVAC usam válvulas borboleta do tipo wafer para facilitar a configuração e a manutenção. Essas válvulas funcionam bem quando não é necessário fechar cada lado da tubulação.

As válvulas borboleta do tipo lug são boas para sistemas de alta pressão. Elas são usadas quando se deseja fechar apenas parte da linha. Fábricas de produtos químicos e locais de tratamento de água usam válvulas borboleta do tipo lug. Elas lidam com fluidos difíceis e permitem o fechamento de um lado.

• As válvulas borboleta do tipo wafer funcionam melhor com fluidos limpos, como água ou ar.
• As válvulas borboleta do tipo lug lidam com fluidos com pedaços e pressão mais alta.
• As válvulas borboleta tipo wafer são boas para fechamento simples e controle de fluxo.
• As válvulas borboleta do tipo lug são melhores para muitos reparos e para fechar partes do sistema.

Não é possível trocar essas válvulas na maioria dos sistemas. As válvulas borboleta do tipo lug têm lugs rosqueados. Isso permite que você feche um lado para reparos. As válvulas borboleta do tipo wafer não têm esse recurso. Se você precisar fechar apenas uma parte, use uma válvula borboleta do tipo lug. Se quiser uma válvula leve e de baixo custo para controle básico de fluxo, escolha uma válvula borboleta tipo wafer.

Vantagens e limitações

Benefícios

Se você escolher uma válvula borboleta wafer, terá muitas coisas boas. Essas válvulas são fáceis de usar e funcionam bem. Veja os principais benefícios na tabela abaixo:

Benefício	Descrição
Operação com baixo torque	Você não precisa de muita força para usar a válvula. Isso significa que os motores duram mais e você os conserta menos.
Controle de fluxo bidirecional	Você pode mover o fluido em ambos os sentidos. Isso torna seu sistema mais fácil de construir e economiza materiais.
Design compacto	A válvula é pequena, portanto, cabe em locais apertados. Você pode colocá-la ou retirá-la rapidamente.
Manutenção simples	Você pode acessar as peças facilmente para consertá-las. Isso mantém os reparos rápidos e baratos.
Uso versátil	A válvula funciona em muitos trabalhos e com muitos fluidos. Isso ajuda você a manter menos peças de reposição.

Você também verá esses itens úteis:

• A válvula é leve e pequena, portanto, você pode instalá-la rapidamente.
• Ele dura muito tempo porque não enferruja facilmente.
• Ele veda bem, de modo que os vazamentos são raros e seu sistema funciona melhor.
• Não há muitas peças móveis, portanto, não é necessário consertá-lo com frequência.
• Ela custa menos do que outras válvulas, portanto, você economiza dinheiro.

Dica: As válvulas borboleta Wafer geralmente usam apenas parafusos passantes para a instalação. Essa maneira fácil economiza tempo e dinheiro, o que ajuda quando você precisa gastar menos.

Desvantagens

As válvulas borboleta Wafer têm muitos pontos positivos, mas também têm alguns problemas. Esses problemas podem ser importantes para alguns trabalhos:

1. Limitações de estrangulamento: É difícil controlar o fluxo com muita precisão. O formato do disco pode tornar o fluxo irregular, causar tremores ou ruídos.
2. Desgaste da vedação: O disco e a sede se tocam toda vez que você usa a válvula. Isso pode desgastá-los, causar danos causados por produtos químicos ou provocar vazamentos.
3. Uso limitado de alta pressão: A maioria das válvulas borboleta tipo wafer não funciona bem com alta pressão. Se você usá-las acima do limite, elas podem vazar ou quebrar.
4. Suscetibilidade a partículas: Se o fluido tiver sólidos, a válvula pode ficar bloqueada ou desgastada. Isso faz com que ela não funcione tão bem.

Recurso	Válvula borboleta de wafer	Válvula borboleta flangeada
Confiabilidade de alta pressão	Não é tão bom, pode vazar	Melhor, veda bem
Desempenho em altas temperaturas	Os parafusos podem se esticar e apresentar vazamentos	Feito para trabalhos muito quentes
Instalação	Precisa de um alinhamento cuidadoso	Mais fácil e mais estável

Observação: Não use válvulas borboleta tipo wafer na extremidade de um tubo ou em locais com alta pressão ou calor. Para esses trabalhos, as válvulas flangeadas ou do tipo lug são a melhor opção.

Aplicativos e seleção

Usos comuns

As válvulas borboleta Wafer são usadas em muitos trabalhos. Elas ajudam a controlar o fluxo e são fáceis de instalar. Aqui estão alguns lugares onde você as vê com frequência:

Setor	Detalhes do aplicativo
Tratamento de água e efluentes	Usado para movimentar água e esgoto em estações de tratamento.
Sistemas HVAC	Usado para controlar ar, água ou vapor em aquecimento e resfriamento.
Química e petroquímica	Usado para movimentar produtos químicos, gases e fluidos em misturas.

Essas válvulas também são encontradas em fábricas de alimentos, segurança contra incêndio e usinas de energia. Elas funcionam bem quando você precisa interromper o fluxo rapidamente ou usar a válvula com frequência.

Dica: Escolha uma válvula borboleta wafer se você quiser uma válvula pequena e leve para locais apertados.

Escolhendo a válvula certa

A escolha da válvula certa evita vazamentos e economiza dinheiro. Primeiro, verifique o tamanho que você precisa. A válvula deve se ajustar à tubulação e suportar o fluxo e a pressão. Se você escolher o tamanho errado, poderá ter vazamentos ou fluxo lento.

Em seguida, pense no material. O que passa pela válvula é importante. Alguns fluidos precisam de aço inoxidável para que a válvula não enferruje. Outros não têm problemas com ferro dúctil ou plástico. Observe também as classificações de temperatura e pressão. Certifique-se de que a válvula possa lidar com seu sistema.

Você também precisa escolher como abrirá a válvula. Aqui estão os principais tipos:

Tipo de operador	Descrição	Impacto no desempenho
Acionamento manual	Usa uma alavanca ou roda. Bom para trabalhos simples.	Fácil de usar, mas é mais lento e precisa de alguém para girá-lo.
Acionado eletricamente	Usa um motor para abrir e fechar.	Rápido e exato. Funciona bem em sistemas automáticos.
Acionamento pneumático	Usa ar para mover a válvula. Ideal para trabalhos difíceis ou limpos.	Rápido e estável. Precisa de um suprimento de ar.
Acionado hidraulicamente	Usa fluido para força forte.	Melhor para trabalhos difíceis que precisam de muita potência.

Os preços podem ser muito diferentes. O custo depende do material de que ela é feita, do tamanho e da marca. As válvulas de aço inoxidável e grandes custam mais. As válvulas manuais são mais baratas do que as elétricas ou pneumáticas. Válvulas baratas podem quebrar mais, portanto, pense na qualidade e em quanto tempo ela durará.

Observação: Sempre escolha uma válvula que se adapte ao seu sistema. Pense no fluxo, na pressão, no calor e no que passa por ela. Isso o ajudará a obter os melhores resultados e a economizar dinheiro.

Instalação e manutenção



Etapas de instalação

Você pode instalar uma válvula borboleta wafer rapidamente se seguir as etapas corretas. Comece colocando a válvula entre os dois flanges. Certifique-se de que os orifícios dos parafusos estejam alinhados. Insira todos os parafusos do flange com folga para manter a válvula centralizada. Abra totalmente o disco e verifique se ele não está tocando o tubo. Essa etapa ajuda a evitar danos.

1. Coloque a válvula entre os flanges, alinhando os orifícios dos parafusos.
2. Insira os parafusos e as porcas com folga para manter a válvula centralizada.
3. Abra totalmente o disco para verificar a folga.
4. Aperte gradualmente os parafusos com a mão, certificando-se de que o disco se mova livremente.
5. Feche o disco lentamente e verifique se há algum contato com o tubo.
6. Abra totalmente o disco e aperte todos os parafusos com o torque correto.
7. Gire o disco de fechado para aberto para confirmar o movimento suave.

Dica: Sempre verifique se a tubulação está reta antes de apertar os parafusos. Não use gaxetas, a menos que o fabricante as recomende.

Erro de instalação	Descrição	Solução
Alinhamento incorreto do flange	Os flanges não paralelos podem causar vazamentos.	Alinhe os flanges antes de apertar os parafusos.
Folga insuficiente do disco	O disco pode atingir o tubo ou as conexões.	Deixe espaço suficiente para a movimentação do disco.
Gaxeta ou método de parafusamento incorreto	Pode danificar a válvula ou causar vazamentos.	Use as juntas corretas e parafusos novos.
Forçando a válvula durante a instalação	Pode danificar o disco ou o assento.	Nunca force a válvula para abrir ou fechar.

Dicas de manutenção

O cuidado regular mantém a válvula borboleta de wafer funcionando bem. Você deve inspecionar a válvula com frequência para verificar se há vazamentos ou desgaste. Lubrifique a haste e as peças móveis com graxa à base de lítio. Limpe a válvula com um produto à base de silicone para remover sujeira e detritos. Se você não usar a válvula com frequência, gire-a uma vez por mês para evitar que fique presa.

• Proteja a sede e as vedações mantendo a válvula embalada até a instalação.
• Armazene a válvula em um local fresco e seco se não for usá-la imediatamente.
• Verifique a classificação de pressão antes de usar.
• Lubrifique as peças móveis para evitar corrosão.
• Verifique se há vazamentos, rachaduras ou peças desgastadas durante as verificações de rotina.

Observação: Estabeleça um cronograma de manutenção para detectar problemas antecipadamente e prolongar a vida útil da válvula.

Solução de problemas

Se você notar problemas, poderá corrigir a maioria deles com verificações simples.

• Vazamento: Inspecione o assento quanto a desgaste ou arranhões. Substitua as peças desgastadas e aperte a gaxeta da haste.
• Aderência: Lubrifique a haste e os rolamentos. Verifique se há desalinhamento ou detritos.
• Danos ao disco: Procure sinais de corrosão ou alto fluxo. Substitua os discos danificados e use revestimentos protetores.
• Operação lenta: Verifique se há lubrificação deficiente e aplique graxa conforme necessário.
• Obstruções: Limpe a válvula e lave a tubulação para remover detritos.

Se você seguir essas etapas, sua válvula borboleta de wafer permanecerá confiável e eficiente por muitos anos.

---

As válvulas borboleta Wafer são pequenas, leves e econômicas. Elas ajudam a controlar o fluxo em sistemas de água, HVAC e químicos. Seu formato simples facilita a instalação e o uso. Elas podem interromper o fluxo em ambos os sentidos, portanto, vedam bem. Você deve sempre escolher o tamanho, o material e a conexão corretos para o seu trabalho. A verificação e os cuidados com a válvula geralmente impedem vazamentos e mantêm as coisas funcionando bem. Se seu trabalho for especial, fale com um especialista em válvulas para obter os melhores resultados.
