Katup Pintu Air (Sluice Valve) untuk Saluran Air & Air Limbah

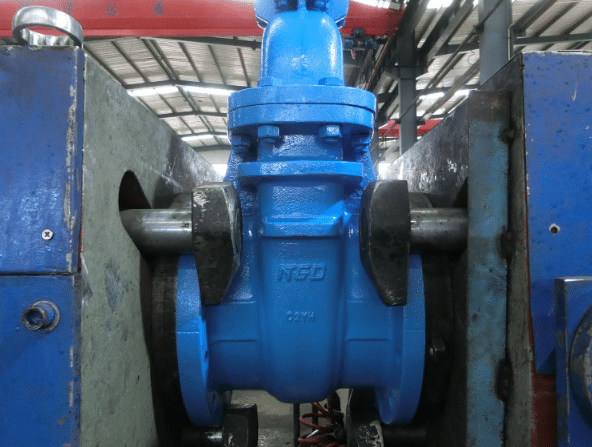

Sistem Mutu ISO 9001 | Hidrostatis Diuji Sebelum Pengiriman | Pasokan Global

Katup pintu air (juga disebut katup pintu air) banyak digunakan untuk isolasi pipa di pasokan air, irigasi, dan sistem air limbah. Mereka dirancang untuk terbuka penuh / tertutup penuh layanan untuk mencapai pemadaman dengan kehilangan kepala minimal ketika terbuka.

---

Klarifikasi Terminologi (Baca Ini Terlebih Dahulu)

Dalam skenario pipa global (saluran air, irigasi, pengolahan air limbah), “katup pintu air” biasanya digunakan secara bergantian dengan “katup gerbang.” Lihat kami rangkaian lengkap katup gerbang industri  untuk opsi terkait.
Jika Anda mencari “pintu air” kanal saluran terbuka” digunakan untuk mengontrol ketinggian air di saluran atau waduk, yaitu kategori produk yang berbeda.

Navigasi Cepat

• Untuk Insinyur: Spesifikasi | Kiat Pemilihan | Instalasi

• Untuk Pembeli: Daftar Periksa RFQ | Dapatkan Penawaran

Dapatkan Penawaran Cepat (Info Minimum yang Dibutuhkan)
Kirim Ukuran DN + PN / Kelas, suhu + sedang, standar koneksi akhirdan operasi (manual/gigi/aktuator).

---

Apa yang dimaksud dengan Katup Pintu Air?

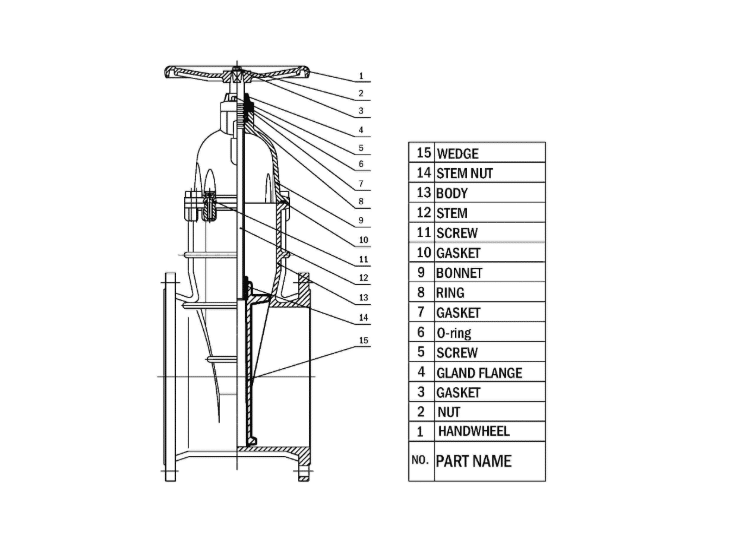

A katup pintu air dalam layanan pipa pada dasarnya adalah katup gerbang yang menggunakan gerbang geser (baji/piring) bergerak tegak lurus ke aliran untuk membuka atau menutup pipa. Ketika terbuka penuh, gerbang diangkat keluar dari jalur aliran, memberikan aliran bor penuh dan penurunan tekanan rendah.

Katup pintu air biasanya dipilih di mana persyaratannya adalah isolasi yang andal daripada kontrol aliran - terutama untuk diameter besar jaringan pipa air.

Jika proyek Anda memerlukan toleransi yang lebih baik untuk ekspansi termal atau distorsi pipa kecil, jelajahi opsi katup gerbang baji yang fleksibel.

---

Fitur & Manfaat Utama

• Jalur aliran bor penuh saat terbuka → kehilangan head rendah, penalti pemompaan berkurang

• Desain tugas isolasi → cocok untuk mematikan jaringan saluran air

• Pengoperasian manual atau digerakkan → opsi roda tangan, gearbox, listrik atau pneumatik

• Kesesuaian diameter besar → pilihan umum untuk saluran kota dan irigasi

• Fleksibilitas konfigurasi → opsi dudukan tahan banting atau dudukan logam tergantung pada layanan

---

Aplikasi (Jika Sesuai)

Katup pintu air (katup gerbang) biasanya digunakan untuk isolasi dalam:

• Distribusi air kota dan jaringan pipa transmisi

• Jaringan irigasi dan isolasi stasiun pompa

• Instalasi pengolahan air limbah (tugas isolasi; konfirmasi kondisi padatan/abrasi)

• Sistem air kebakaran

• Saluran air utilitas umum di fasilitas industri

---

Tidak Direkomendasikan (Batas-batas Teknik)

Katup pintu air tidak bersifat universal. Untuk keandalan yang lebih baik dan pemilihan yang benar, perhatikan batasan berikut ini:

• Tidak untuk tugas pelambatan / kontrol aliran
  Operasi terbuka sebagian dalam jangka panjang dapat menyebabkan pelampiasan kecepatan tinggi, yang mengarah ke erosi kursi/gerbang, getaran, kebisingan, dan akhirnya kegagalan segel.

• Hindari bubur abrasif berkecepatan tinggi dan padat
  Untuk isolasi bubur abrasif atau padatan tinggi yang parah, pertimbangkan a Katup Gerbang Pisau solusi sebagai gantinya.

• ΔP tinggi atau aplikasi bersepeda yang sering (batas pemilihan)
  Untuk tekanan diferensial yang lebih tinggi atau pengoperasian yang sering, pilih konfigurasi gearbox / aktuator dan konfirmasi bahan batang / kemasan dan persyaratan torsi pengoperasian. Untuk pengoperasian yang sering atau tekanan diferensial yang lebih tinggi, pertimbangkan Katup gerbang duduk yang tangguh untuk aplikasi saluran air dengan konfigurasi aktuator yang sesuai.

• Media tidak jelas / kondisi parah
  Untuk media yang korosif, bersuhu tinggi, atau berbahaya, hubungi tim teknisi kami untuk mengonfirmasi bahan, sistem penyegelan, dan persyaratan pengujian sebelum memesan. Untuk layanan utilitas industri bertekanan tinggi yang memerlukan konstruksi tempa, lihat solusi katup gerbang baja tempa.

---

Spesifikasi Teknis

Di bawah ini adalah gambaran umum konfigurasi tipikal. Rincian akhir dikonfirmasi oleh RFQ dan standar yang diperlukan.

Catatan Pembelian: Harap tentukan standar pipa Anda (EN/ASME/AWWA) dalam RFQ untuk menghindari ketidakcocokan flensa.

---

Jenis & Opsi Konfigurasi

Sistem air dan air limbah yang berbeda memerlukan konfigurasi katup gerbang yang berbeda:

Katup Pintu Air Duduk yang Tangguh (Khas Saluran Air)

Digunakan secara luas di jaringan air kota untuk penutupan yang ketat dengan penyegelan elastomer.
(Tambahkan tautan internal: “katup gerbang duduk yang tangguh untuk saluran air” → /katup-gerbang-duduk-tangguh/)

Katup Gerbang Duduk Logam (Suhu Lebih Tinggi / Utilitas Industri)

Dipilih ketika kursi elastomer tidak cocok karena suhu, media, atau kondisi pengoperasian.
(Tambahkan tautan internal: “katup gerbang duduk logam untuk utilitas industri” → /katup gerbang-duduk-logam/)

Batang yang Menanjak vs Batang yang Tidak Menanjak (Catatan Pemilihan)

• Batang yang naik: indikasi buka/tutup visual yang jelas; bagus untuk pemasangan di atas tanah

• Batang yang tidak naik: menghemat ketinggian; biasanya digunakan untuk terkubur layanan atau ruang katup

---

Kesalahan Umum Seleksi yang Harus Dihindari (Terbukti di Lapangan)

1. Mencampur PN dan Kelas dalam proyek yang sama
   Selalu konfirmasikan standar pipa terlebih dahulu untuk menghindari ketidaksesuaian dimensi flensa.

2. Mengabaikan ketinggian ruang katup (ketidakcocokan jenis batang)
   Batang yang tidak naik sering kali lebih disukai untuk instalasi ruang katup yang terkubur dengan ruang terbatas.

3. Kesalahan penggunaan bahan kursi
   EPDM/NBR harus sesuai dengan medianya. Jika medianya tidak jelas atau tidak berbasis air, konfirmasikan kompatibilitasnya sebelum memesan.

4. Detail aktuasi tidak ditentukan
   Untuk katup yang digerakkan, konfirmasikan catu daya, sinyal kontrol, dan persyaratan keamanan gagal untuk menghindari konfigurasi yang salah.

---

Panduan Pemasangan & Pemeliharaan

Daftar Periksa Instalasi

• Konfirmasi standar flensa dan dimensi tatap muka sesuai dengan persyaratan pipa

• Pastikan saluran pipa memerah sebelum pemasangan untuk mencegah kerusakan puing-puing

• Kencangkan baut flensa dengan cara pola silang dengan torsi yang merata

• Untuk katup besar, rencanakan penanganan dan penyelarasan yang aman untuk menghindari ketidaksejajaran batang/gerbang

• Putar katup buka/tutup sepenuhnya setelah pemasangan untuk memastikan pengoperasian yang lancar

Tips Perawatan

• Jangan biarkan katup terbuka sebagian untuk waktu yang lama

• Siklus katup secara berkala untuk mencegah lengket (frekuensi tergantung pada servis)

• Untuk ruang katup/instalasi yang terkubur, pastikan akses dan perlindungan yang tepat terhadap banjir/puing-puing

Catatan Situs Penting (Berdasarkan Pengalaman)

• Jangan gunakan handwheel/aktuator sebagai titik pengangkatan selama penanganan.

• Jaga agar pipa tetap bersih sebelum melakukan commissioning untuk mengurangi risiko kerusakan kursi.

---

Katup Pintu Air vs Katup Gerbang vs Gerbang Pintu Air (Ringkasan yang Jelas)

Dalam Sistem Perpipaan (Konteks Pengairan)

Di banyak wilayah dan industri, katup pintu air = katup gerbang (perbedaan terminologi). Perbedaan pemilihan biasanya berasal dari jenis kursi (tahan banting vs logam) dan jenis batang (naik vs tidak naik) - bukan dari katup yang sama sekali berbeda.

Dalam proyek-proyek pengairan, keputusan yang sebenarnya biasanya adalah desain kursi (tahan banting vs logam) daripada nama. Lihat kami perbandingan katup gerbang duduk tangguh vs logam.

Di Saluran Terbuka (Struktur Hidraulik)

A “pintu air” kanal” adalah gerbang saluran terbuka yang digunakan untuk mengatur ketinggian/aliran air di kanal dan waduk. Ini adalah tidak katup pipa.

---

Pertanyaan yang Sering Diajukan

T1: Apakah katup pintu air sama dengan katup gerbang?

Dalam skenario pipa (saluran air, irigasi, air limbah), “katup pintu air” biasanya digunakan secara bergantian dengan “katup gerbang.” Tujuan fungsionalnya sama: isolasi.

T2: Dapatkah katup pintu air digunakan untuk pelambatan?

Katup pintu air dirancang untuk terbuka penuh / tertutup penuh operasi. Pelambatan jangka panjang dapat menyebabkan erosi, getarandan kegagalan segel.

T3: Untuk apa katup pintu air digunakan?

Terutama untuk isolasi mati dalam penyediaan air, irigasi, pengolahan air limbah, stasiun pompa, dan sistem air kebakaran - terutama di diameter besar jaringan pipa.

Q4: Batang yang naik vs batang yang tidak naik-bagaimana cara memilihnya?

• Batang yang naik: paling baik untuk lokasi di atas tanah di mana indikasi posisi visual berguna.

• Batang yang tidak naik: terbaik untuk instalasi yang terkubur atau ruang katup dengan ketinggian terbatas.

T5: Informasi apa yang Anda perlukan untuk mendapatkan penawaran cepat?

Menyediakan: Ukuran DN, PN / Kelas, suhu + sedang, standar koneksi akhirdan operasi (manual/roda gigi/aktuator). Jenis pemasangan dan preferensi penyegelan membantu mengoptimalkan konfigurasi.

T6: Untuk proyek saluran air, dudukan tahan banting atau dudukan logam?

Untuk pasokan air kota, irigasi, dan isolasi air limbah, tempat duduk yang tangguh biasanya lebih disukai untuk penutup yang rapat dan perawatan yang rendah. Untuk suhu yang lebih tinggi atau media non-air, pertimbangkan logam duduk pilihan-pilihan akhir harus dikonfirmasi oleh kondisi layanan.

Untuk ikhtisar pilihan yang lebih jelas, lihat perbandingan katup gerbang duduk tangguh vs logam.

---

Dapatkan Penawaran Katup Pintu Air yang Cepat dan Khusus

Untuk mendapatkan penawaran harga yang akurat dan konfigurasi yang tepat, silakan bagikan:

Persyaratan Inti RFQ (Wajib)

1. Ukuran DN dan peringkat tekanan (PN/Kelas)

2. Suhu sedang dan suhu kerja

3. Standar koneksi akhir (EN/ASME/AWWA, dll.)

Detail Konfigurasi Opsional

• Jenis pemasangan (terkubur / ruang katup / di atas tanah)

• Pengoperasian (roda tangan / gearbox / listrik / pneumatik)

• Preferensi kursi (dudukan EPDM / NBR / logam)

• Setiap persyaratan dokumentasi inspeksi/pengujian proyek
