Имя автора: Брюс Чжэн
Роль автора: Соучредитель и инженер по клапанам в NTGD Valve
Био автора: Брюс Чжэн - соучредитель и инженер по клапанам в компании NTGD Valve, специализирующейся на выборе промышленных клапанов, их применении и техническом контенте для глобальных покупателей B2B.
Последнее обновление: 15 июня 2026 года
Направление потока в задвижке часто считается простым вопросом, однако правильный ответ зависит от конструкции задвижки, маркировки на корпусе, документации производителя и ориентации при монтаже. В данном руководстве по направлению потока в задвижках основное внимание уделяется обычным промышленным задвижкам, а не ножевым задвижкам или шаровым кранам.
Большинство стандартных промышленных задвижек, используемых для отсечки, обычно можно устанавливать в любом направлении потока в трубопроводе: в полностью открытом состоянии они обеспечивают прохождение потока через прямой проход, а в полностью закрытом — обеспечивают отсечку давления с любой стороны, при условии, что их конструкция обеспечивает двунаправленное уплотнение. Однако правильный монтаж по-прежнему зависит от маркировки на корпусе, руководства производителя по монтажу, эксплуатации и техническому обслуживанию (IOM), конструкции седла или клина, требований со стороны давления и ориентации при монтаже.
Самое надежное практическое правило гласит:
Обычные задвижки, как правило, используются в обоих направлениях для отсечки, однако перед окончательной установкой необходимо проверить направление стрелки на корпусе, данные на заводской табличке, в техническом паспорте, на чертеже, в руководстве по эксплуатации, а также ориентацию при монтаже.
В этой статье объясняется, как определить направление потока в задвижке, в каких случаях допустим двунаправленный поток, что может означать стрелка на корпусе, а также как избежать типичных ошибок при выборе направления монтажа и ориентации.
Краткий ответ: Имеет ли значение направление потока в задвижке?
В случае стандартного задвижки, используемой для полного перекрытия потока, направление потока, как правило, не так важно, как в случае клапана с продольным проходом или обратного клапана. Когда задвижка полностью открыта, путь потока через корпус клапана относительно прямой. Когда задвижка полностью закрыта, задвижка или клин уплотняются относительно седел, перекрывая поток.
Именно поэтому многие стандартные задвижки считаются пригодными для двунаправленного потока. На практике задвижка часто может перекрывать поток с любой стороны, если она правильно подобрана, установлена и эксплуатируется.
С точки зрения инженерной экспертизы вопрос заключается не просто в том, является ли задвижка “направленной” или “ненаправленной”. На самом деле речь идет о том, позволяют ли конкретная конструкция задвижки, условия эксплуатации и инструкции производителя осуществлять установку в любом направлении без ухудшения надежности уплотнения, эксплуатационных характеристик или доступа для технического обслуживания.
Практическое решение для стандартных промышленных задвижек
В большинстве обычных промышленных задвижек направление потока не является фиксированным, как в случае с обратным клапаном. Как правило, задвижку можно устанавливать для любого направления потока, если это допускают конструкция задвижки, устройство седла и инструкции производителя.
Это особенно характерно для запорных устройств, в которых клапан находится либо в полностью открытом, либо в полностью закрытом положении. Затвор перемещается перпендикулярно каналу потока, а не вдоль направления потока. Это отличает данный клапан от конструкций, в которых внутренний канал потока намеренно имеет направленный характер.
Когда общего правила для обоих направлений недостаточно
Общего правила двунаправленности недостаточно в следующих случаях:
- на корпусе клапана имеется стрелка, указывающая направление;
- В руководстве по эксплуатации производителя указано рекомендуемое направление установки;
- клапан имеет специальное седло, клиновую конструкцию или конструкцию со стороны давления;
- клапан имеет большие размеры, работает под высоким давлением или приводится в действие;
- в условиях эксплуатации используются пар, коррозионные среды, грязная вода, шламообразные среды или наблюдаются интенсивные циклические нагрузки;
- проект предусматривает наличие определённой стороны под давлением для проведения испытаний, герметизации или технического обслуживания;
- Этот клапан не является обычным задвижкой, такой как ножевая задвижка или другой клапан специального назначения.
В таких случаях правильное направление монтажа не определяется общими теоретическими принципами работы задвижек. Оно определяется конструкцией задвижки и нормативной документацией производителя.

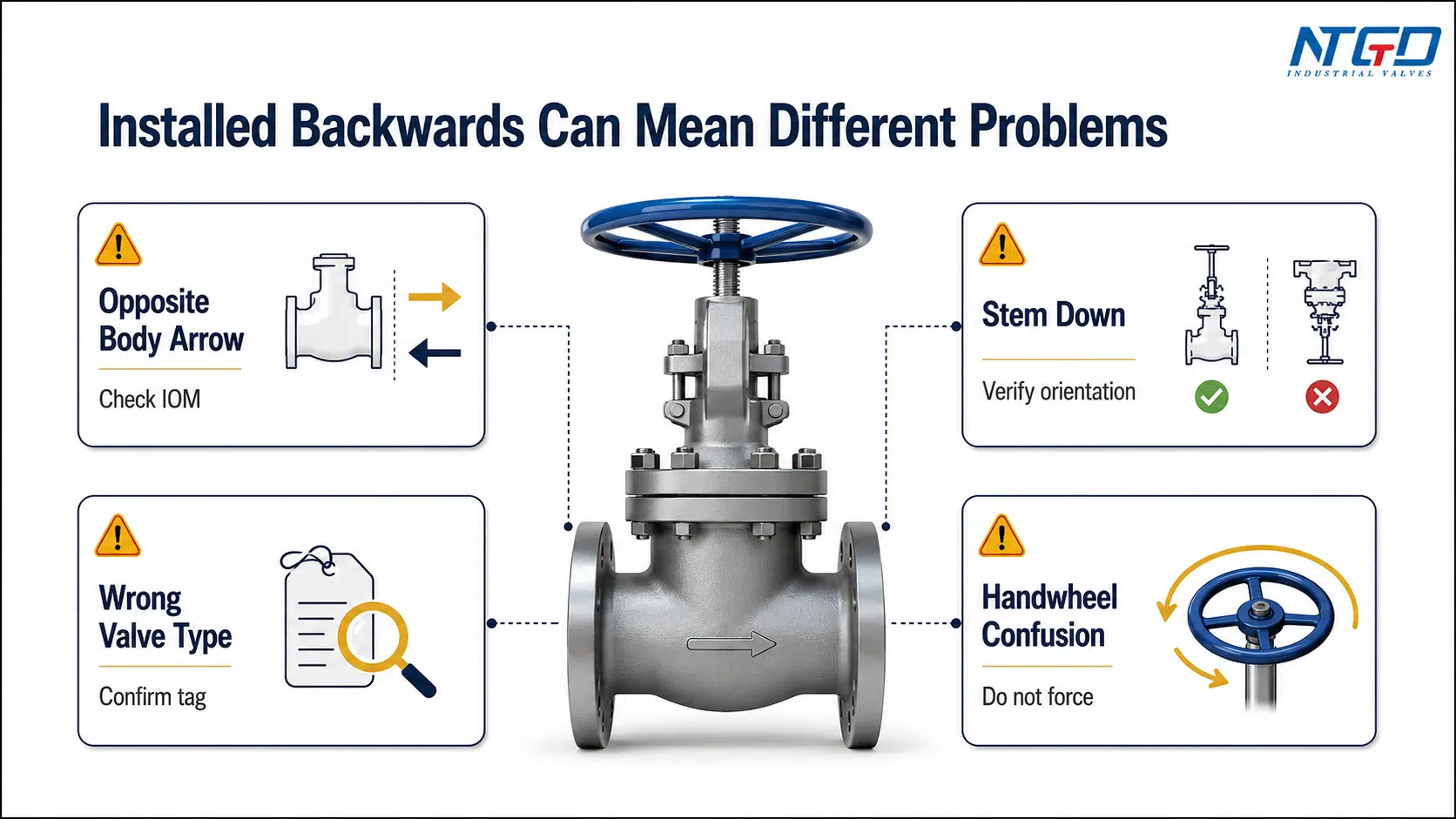

Несоблюдение этих проверок может привести к неправильному монтажу на стороне давления, ненормальному рабочему моменту, утечкам во время ввода в эксплуатацию или затрудненному доступу при последующем техническом обслуживании.
Как определяется направление потока в стандартном задвижке
Стандартный задвижковый клапан регулирует расход путем перемещения задвижки или клина в поток или из него. Когда клапан полностью открыт, задвижка поднимается вверх, освобождая проход для потока. Когда клапан закрыт, задвижка опускается вниз между седлами и перекрывает проход.
Эта простая геометрия объясняет, почему многие задвижки считаются пригодными для двунаправленного перекрытия. Траектория потока через корпус задвижки относительно прямая, а запорный элемент не зависит от какого-либо конкретного направления потока, в отличие от диска обратного клапана или кулисы шарового крана.
For the complete stem-to-gate motion sequence and seat-contact explanation, review NTGD’s guide to the gate movement and shutoff principle.
Прямой путь прохождения потока и система изоляции с полным открытием
В полностью открытом положении задвижка обеспечивает практически прямой проход потока. Задвижка поднимается из прохода, уменьшая сопротивление в потоке. Именно поэтому задвижки часто выбирают для отсечки в трубопроводах, где при открытом клапане требуется низкий перепад давления.
Стандартный задвижка не предназначена для непрерывного регулирования расхода в частично открытом положении. Её основная функция — изоляция: открытие или перекрытие трубопровода.
Почему стандартные задвижки обычно рассматриваются как двунаправленные
Стандартные задвижки часто рассматриваются как двунаправленные, поскольку затвор уплотняется между двумя седлами и может изолировать давление с любой стороны, при условии, что конструкция задвижки допускает такую эксплуатацию. У многих распространенных моделей клиновых и параллельных задвижек нет единой “входной стороны”, которая при обычной эксплуатации в режиме изоляции должна всегда быть обращена в сторону входа.
Это не отменяет необходимости проведения экспертизы проекта. Фактические возможности клапана в плане направления потока зависят от детального проекта, конструкции седла, маркировки корпуса, требований к испытаниям и документации производителя.

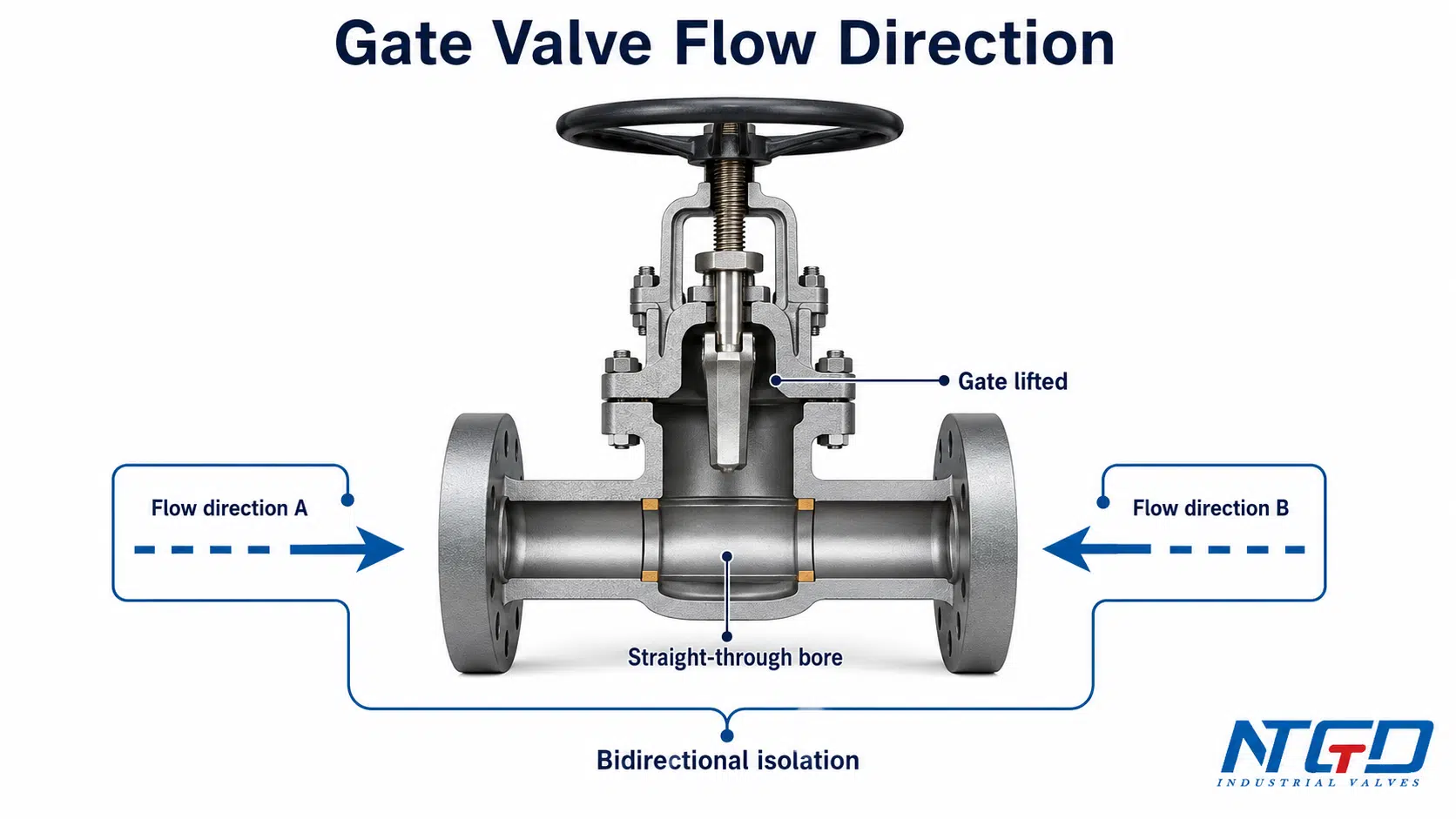

Здесь полезно привести схему пути потока в стандартном задвижке, поскольку она демонстрирует, почему задвижка перемещается поперек канала потока, а не следует по одностороннему внутреннему пути потока.
Почему задвижки не следует использовать для регулирования расхода
Задвижку, как правило, не следует использовать для регулирования расхода. В частично открытом положении поток с высокой скоростью может обтекать затвор и седла, что приводит к вибрации, эрозии, шуму, повреждению седел или нестабильной работе. Это особенно важно при работе с паром, загрязнённой водой, коррозионно-активными средами или средами с взвешенными твердыми частицами.
Использование задвижки в качестве дроссельного клапана также может привести к путанице в отношении направления потока. Может показаться, что клапан “работает” в частично открытом положении, однако характер внутреннего износа может значительно отличаться от того, который наблюдается при обычном использовании клапана в режиме «открыто-закрыто» для отсечки потока.
Дополнительную техническую информацию, не относящуюся к стандарту NTGD, о режиме изоляции с открытым проходом и предельных значениях дросселирования можно найти в журнале «Valve Magazine» Основы работы задвижки представляет собой полезный справочник по отрасли.
Когда задвижка является двунаправленной — и когда всё равно нужно проверить
Многие задвижки в обычных условиях эксплуатации, связанных с перекрытием трубопровода, являются двунаправленными, однако не каждую задвижку следует устанавливать без проверки направления. Наиболее безопасный подход заключается в том, чтобы сначала определить конструкцию задвижки, а затем проверить документацию производителя.
| Конструкция или состояние задвижки | Обычно ли это происходит в обоих направлениях? | Что необходимо проверить перед установкой |
|---|---|---|
| Стандартный клиновой задвижка | Как правило, да | Маркировка корпуса, клиновидный тип, расположение сидений, IOM и класс давления |
| Параллельная задвижка | Как правило, да | Расположение сидений, направление давления, конструкция уплотнения и IOM |
| Задвижка с упругим седлом | Часто да, в зависимости от конструкции | Требования к водоснабжению, степень сжатия упругого седла, указания производителя и руководство по эксплуатации (IOM) |
| Задвижка с металлическим седлом | Часто да, но это зависит от конкретной услуги | Конструкция сит, эксплуатация при высоких температурах, требования к герметичности, анализ со стороны давления и руководство по эксплуатации (IOM) |
| Задвижка большого размера | Требует более тщательного рассмотрения | Маркировка корпуса, положение при подъеме, опора трубы, ориентация редуктора или привода, а также доступ для технического обслуживания |
| Задвижка высокого давления | Требует более тщательного рассмотрения | Предпочтительная сторона давления, направление испытания, конструкция уплотнения под давлением или крышки (если применимо), а также технические требования проекта |
| Задвижка с приводом | Требует более тщательного рассмотрения | Направление монтажа привода, настройка крутящего момента, пределы хода, положение концевого выключателя и проверка при вводе в эксплуатацию |
| Ножевая задвижка | Отдельная тема | Сторона всасывания, сторона нагнетания, требования к работе с шламом/загрязнённой средой, а также однонаправленная или двунаправленная конструкция |
Стандартные клиновые и параллельные задвижки
Во многих промышленных областях применения выбирают клиновые и параллельные задвижки, поскольку они обеспечивают прямопроходную изоляцию при потоке в любом направлении. Это одна из причин, по которой задвижки широко используются в трубопроводах для воды, нефти, газа, пара и в общепромышленных технологических системах.
Тем не менее, не следует делать выводы о “стандартности” исключительно по внешнему виду. Два клапана, внешне похожие друг на друга, могут отличаться конструкцией седла, материалами отделки, номинальным давлением или инструкциями производителя.
Исключения, связанные с сиденьем, клином и стороной давления
Направление потока может иметь значение, если конструкция седла или клина несимметрична, если клапан рассчитан на работу с преимущественной стороной давления или если производитель провел испытания или сертификацию клапана для определенного направления установки.
Например, задвижка с уплотнительным кольцом, используемая в системах водоснабжения, может демонстрировать иные уплотнительные характеристики, чем задвижка с металлическим седлом, применяемая в условиях высоких температур. Задвижка клинового типа, работающая под высоким давлением, также может потребовать более тщательного анализа со стороны давления, направления испытаний и рабочего момента.
Если схема уплотнения неясна, сравните задвижки с упругим и металлическим седлом прежде чем исходить из того же ожидаемого уровня утечки или предельного значения для эксплуатации.
Правильный вопрос заключается не только в том, “Является ли задвижка двунаправленной?”, а в следующем:
Подходит ли данная конкретная конструкция задвижки для работы в обоих направлениях при указанных параметрах среды, давления, температуры и условиях монтажа?

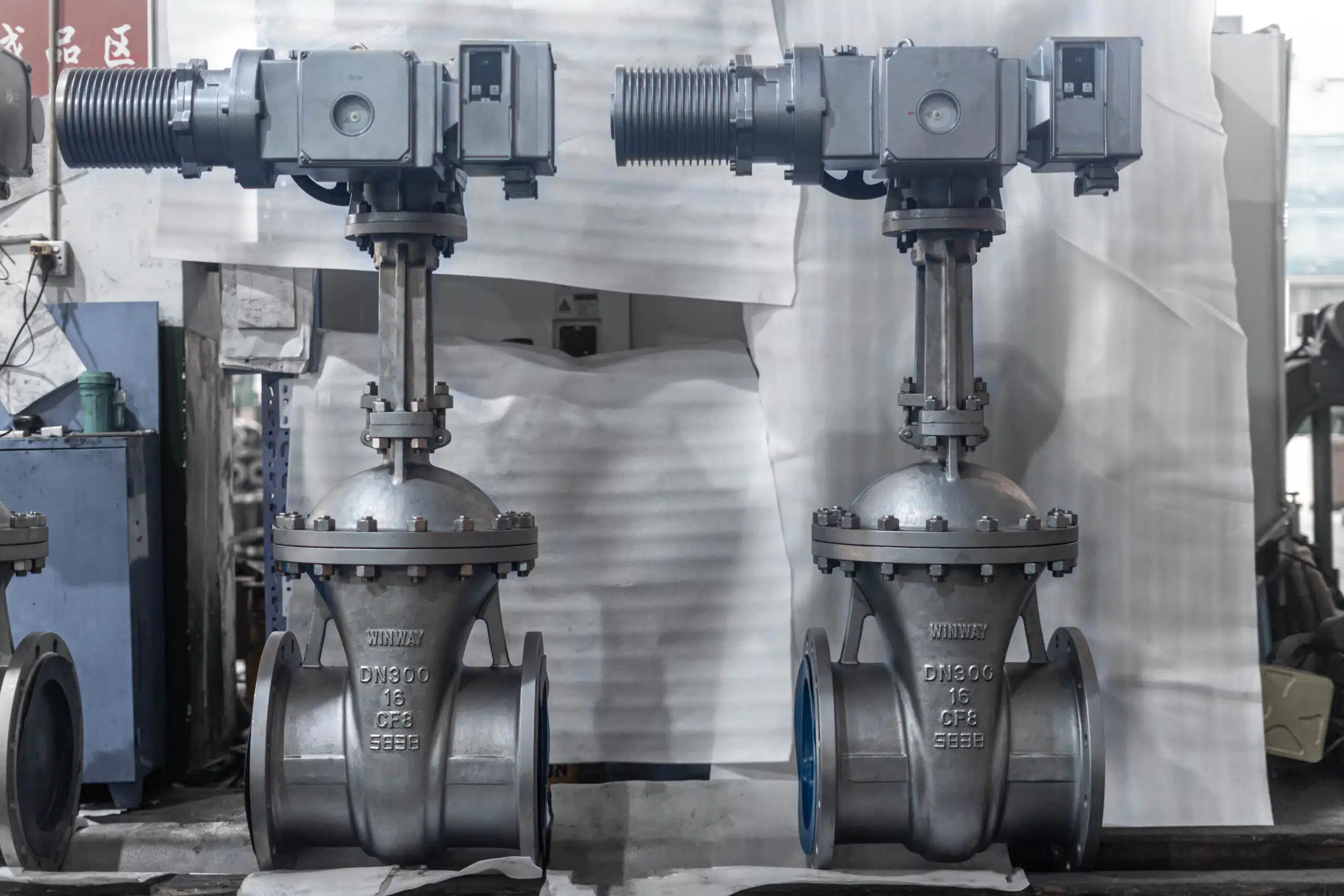

Крупногабаритные задвижки высокого давления или задвижки с приводом
Установка крупных задвижек, работающих под высоким давлением и с приводом, требует более тщательного анализа, поскольку направление потока является лишь одним из факторов, определяющих выбор варианта монтажа. В рамках проекта также необходимо подтвердить:
- доступ к приводу или редуктору;
- зазор стержня;
- опора для грузика клапана;
- точки подъема и перемещения;
- положение клапана;
- настройки предельного момента или хода;
- доступ для осмотра и технического обслуживания;
- требования производителя IOM.
Для этих клапанов чертеж и инструкция по эксплуатации имеют большее значение, чем общее описание направления потока в задвижке.
Ножевой задвижку не следует оценивать исходя из обычных представлений о клиновых задвижках, поскольку её сторона седла, сторона давления, а также одно- или двунаправленная конструкция могут напрямую влиять на эффективность перекрытия. Применение неверного правила определения направления может повысить риск утечки или повреждения седла при работе с загрязнёнными средами или шламами.
Стрелка на корпусе, табличка с наименованием и IOM: что необходимо проверить перед установкой
Ни в коем случае нельзя игнорировать стрелку на корпусе задвижки. Однако ее также не следует интерпретировать вне контекста. В зависимости от типа задвижки и производителя стрелка может обозначать направление потока, предпочтительное направление давления, ориентир для монтажа, ориентир для испытаний или иное требование, установленное конкретным производителем.
Руководство по эксплуатации от производителя всегда должно иметь приоритет перед общими инструкциями, размещенными в Интернете.
Что может означать стрелка, указывающая на тело
Стрелка на корпусе может иметь различное значение в зависимости от конструкции клапана. Она может указывать рекомендуемое направление потока. Может указывать предпочтительное направление давления. Также она может быть связана с конструкцией седла, условиями испытаний или ориентиром для монтажа.
В случае задвижки не следует полагать, что любая стрелка означает то же самое, что и стрелка, обозначающая направление потока в обратном клапане. Стрелка на обратном клапане обычно указывает на требуемое одностороннее направление потока. Стрелка на задвижке может потребовать более тщательного толкования.
| Отметка или документ | Что это может вам рассказать | Распространенная ошибка |
|---|---|---|
| Стрела для тела | Предпочтительное направление потока, направление давления или монтажные указания конкретного производителя | Если предположить, что стрелка носит декоративный характер, или если предположить, что она всегда обозначает то же самое, что и стрелка обратного клапана |
| Паспортная табличка | Размер, класс давления, материал, данные по стандарту или данные производителя | Игнорирование деталей клапанов, характерных для конкретного проекта |
| Информационный лист | Информация о конструкции, материалах, давлении, температуре и эксплуатации | Рассмотрение клапана как типового задвижки |
| Рисование | Детали, касающиеся непосредственного контакта, соединения, привода и ориентации | Установка до проверки зазора и обеспечения доступа к приводу |
| IOM / руководство по установке | Инструкции по установке, эксплуатации, техническому обслуживанию и технике безопасности, разработанные конкретным производителем | Замена IOM общими правилами |
Если на корпусе клапана имеется стрелка, а информация о направлении потока (IOM) отсутствует, не следует по умолчанию считать клапан безнаправленным. Консервативный подход заключается в том, чтобы отложить окончательное решение об установке, запросить документацию у производителя или рассматривать стрелку как указание на предпочтительное направление потока или давления до тех пор, пока документация не подтвердит её значение.
Почему инструкция по эксплуатации производителя имеет приоритет перед общими правилами
Руководство по эксплуатации (IOM) является нормативным документом для данной модели клапана. Оно может содержать инструкции по направлению установки, ориентации, обращению, эксплуатации, техническому обслуживанию, настройке момента затяжки, регулировке привода и мерам безопасности.
Если рекомендации IOM противоречат общему утверждению о том, что “задвижки являются двунаправленными”, следуйте инструкциям производителя, относящимся к конкретной задвижке.
Для маркировки, испытаний и проверки документации, связанных с API, используйте услуги компании NTGD Стандарты API для задвижек в качестве дополнительного справочного материала, после чего следуйте инструкции по эксплуатации производителя для конкретной модели.

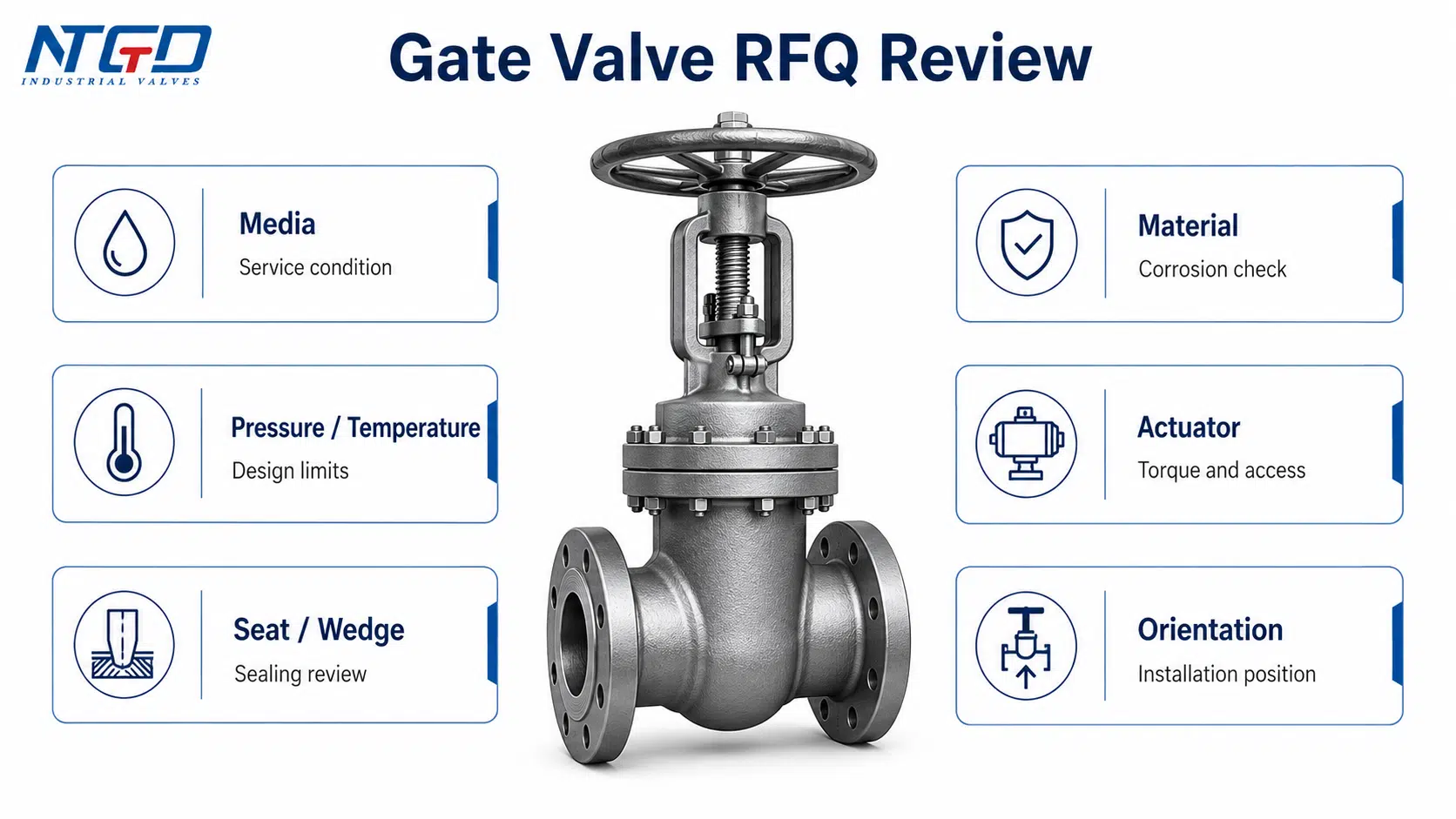

Документы, которые необходимо проверить: техническое описание, чертеж, заводская табличка и инструкция по монтажу
Перед началом монтажа инженерная или монтажная бригада должна проверить как минимум четыре источника:
- Информационный лист — подтверждает тип клапана, класс давления, материал, внутреннее укомплектование и эксплуатационные пределы.
- Рисование — проверьте размеры, тип торцевого соединения, положение и ориентацию привода.
- Паспортная табличка / маркировка — подтверждает идентификацию ключа и наличие любой видимой маркировки направления.
- МОМ — подтверждает соблюдение требований производителя к установке и эксплуатации.
В случае закупок в рамках проекта эти документы также следует запрашивать до окончательного утверждения, если указания или ориентиры имеют решающее значение.
Направление потока, ориентация установки и направление вращения маховика
Многие ошибки при монтаже возникают из-за смешивания понятий, связанных с различными “направлениями”. Направление потока, стрелка на корпусе, ориентация при монтаже и направление работы взаимосвязаны, но это не одно и то же.
В практическом обзоре следует выделить четыре идеи:
- Направление потока означает направление движения технологической среды по трубопроводу.
- Стрелка или отметка на корпусе может указывать на предпочтительное направление потока, направление давления, эталонные условия испытаний или иные инструкции, характерные для данного производителя.
- Ориентация при установке означает положение штока, крышки, редуктора, маховика или привода.
- Направление деятельности означает направление вращения маховика или привода для открытия или закрытия клапана.

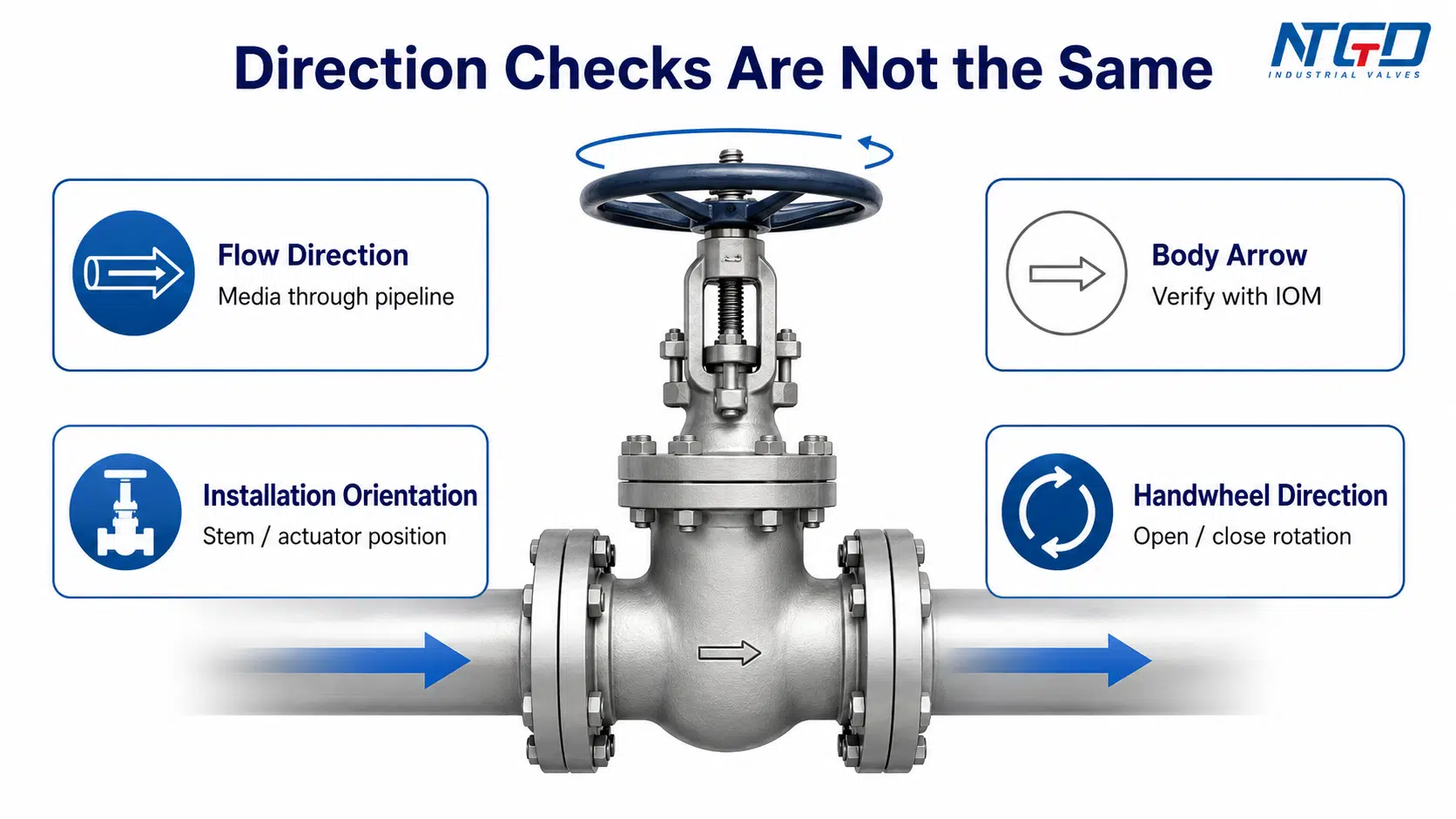

Эти четыре понятия проще рассмотреть на схеме направления и ориентации, поскольку траектория потока, маркировка корпуса, положение штока и вращение маховика являются различными ориентирами.
| Концепция | Что это значит | Что проверить | Распространенная ошибка |
|---|---|---|---|
| Направление потока | Направление движения среды по трубопроводу | Конструкция клапана, стрелка на корпусе, IOM и технологический процесс | Предположим, что для всех типов клапанов действует одно и то же правило |
| Стрелка на корпусе / маркировка | Маркировка производителя на корпусе клапана | Значение в IOM, техническом паспорте или чертеже | Если предположить, что это декоративный элемент, или если предположить, что он всегда означает односторонний поток по типу обратного клапана |
| Ориентация при установке | Положение штока, крышки, редуктора, маховика или привода | Чертежи, доступ, зазор, опоры и безопасность | Рассматривать положение стержня как решение, определяющее направление потока, а не как решение, касающееся доступа, опоры и технического обслуживания |
| Направление деятельности | Направление вращения маховика или привода | Маркировка маховика, редуктор, настройка привода и руководство по эксплуатации | Рассматривать вращение маховика по часовой стрелке / против часовой стрелки как направление потока в трубопроводе |
Направление потока: движение среды по трубопроводу
Направление потока определяет, с какой стороны технологическая среда поступает в клапан и с какой выходит из него. На чертеже трубопровода это обычно обозначается как направление технологического потока. В случае стандартного задвижки поток может поступать с любой стороны, однако окончательное решение зависит от конкретной модели клапана.
Ориентация при монтаже: положение штока, крышки, маховика и привода
Ориентация при монтаже определяет положение клапана в трубопроводе. Шток может располагаться вертикально, горизонтально или в ином разрешённом положении в зависимости от конструкции клапана и условий на объекте.
Ориентация влияет на доступ, эффективность уплотнения, зазор привода, накопление мусора, техническое обслуживание и долгосрочную надежность. Это не то же самое, что направление потока.
Направление вращения: вращение маховика по часовой стрелке и против часовой стрелки
Направление действия клапана определяет, как он открывается или закрывается. Во многих ручных клапанах для закрытия требуется поворот по часовой стрелке, однако окончательный ответ зависит от маркировки маховика, редуктора, настроек привода и инструкций производителя.
Именно поэтому вопрос “В какую сторону нужно повернуть задвижку, чтобы закрыть её?” не следует рассматривать как аналогичный вопросу “В какую сторону должен проходить поток через задвижку?”

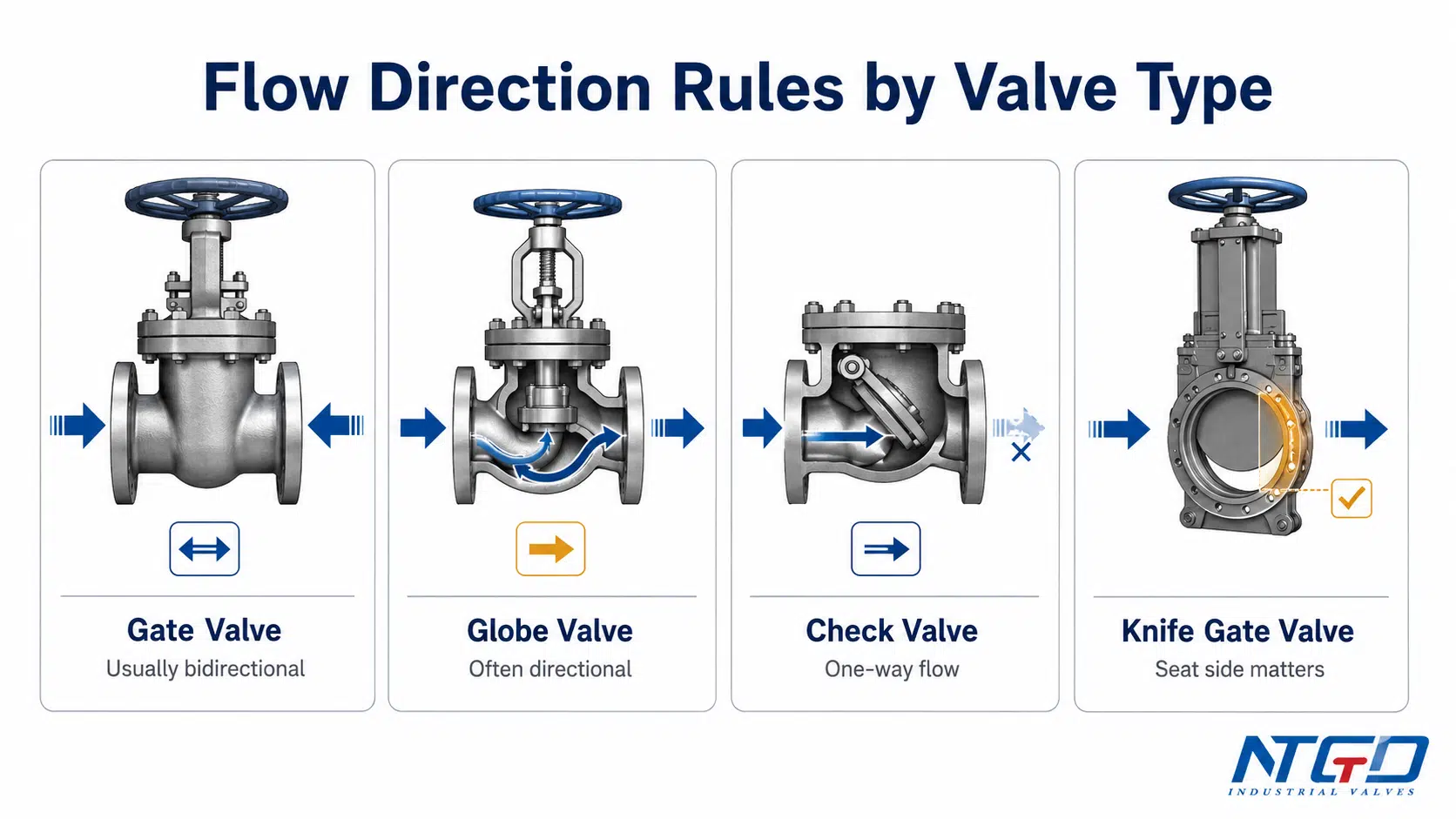

Задвижка, клапан, обратный клапан и ножевая задвижка: направление потока
Различные типы клапанов имеют разную логику определения направления потока. Основной риск при монтаже заключается в том, что правило, предназначенное для одного типа клапана, может быть применено к клапану другого типа.
| Тип клапана | Правило типичного направления | Почему это важно | Текущая обработка статей |
|---|---|---|---|
| Стандартный задвижка | Как правило, двунаправленная, в зависимости от конструкции и IOM | Услуга прямой изоляции | Основная тема |
| Шаровой клапан | Часто направленное | Внутренний канал потока и расположение заслонки и седла зависят от направления потока | Только примечание о границе |
| Обратный клапан | Чувствительный к направлению | Предназначен для обеспечения потока в одном направлении и предотвращения обратного потока | Только примечание о границе |
| Ножевая задвижка | Зависит от стороны сиденья и конструкции | Конструкции однонаправленных и двунаправленных ножевых заслонок различаются | Отдельная техническая тема |
| Шаровой кран / дроссельная заслонка | Зависит от конструкции и схемы уплотнения | Некоторые конструкции являются двунаправленными; у некоторых есть предпочтительное направление | Это лишь краткое упоминание; не следует рассматривать это как правило для задвижек |
Чем задвижки отличаются от клапанов с шаровым затвором
В задвижке для перекрытия потока используется затвор или клин, который перемещается в поток. В шаровом клапане используется конструкция из пробки и седла с более направленным внутренним каналом потока. По этой причине логику определения направления потока в шаровом клапане не следует напрямую применять к задвижке.
Для более глубокого структурного сравнения ознакомьтесь с материалом NTGD Сравнение задвижки и клапана с шаровым затвором прежде чем применять правила определения направления потока для шарового крана к задвижке.
Почему обратные клапаны зависят от направления потока
Обратный клапан предназначен для пропускания потока в одном направлении и предотвращения обратного потока. Стрелка на клапане обычно указывает требуемое направление потока. Установка обратного клапана в обратном направлении может препятствовать нормальному потоку или лишить клапан способности выполнять свою функцию предотвращения обратного потока.
Задвижка — это не обратный клапан. Это запорный клапан, а не односторонний клапан.
Почему ножевые задвижки требуют отдельной проверки со стороны седла
Ножевые задвижки часто используются при работе со шламами, сточными водами, целлюлозной массой и в условиях загрязненной среды. Логика их работы может в значительной степени зависеть от того, какая сторона является седловой, какая — напорной, а также от того, является ли ножевая задвижка однонаправленной или двунаправленной.
По этой причине направление потока в обычном задвижке не следует рассматривать как универсальное правило при монтаже ножевого задвига.
Контрольный список по направлению установки задвижки
Контрольный список по направлению монтажа задвижки должен быть сосредоточен на проверках, связанных с направлением, а не заменять инструкцию по монтажу, предоставленную производителем. Цель состоит в том, чтобы предотвратить наиболее распространённые ошибки, связанные с направлением, маркировкой и ориентацией, до ввода задвижки в эксплуатацию.
Данный контрольный список не заменяет руководство по эксплуатации клапана (IOM) или процедуру монтажа, предусмотренную проектом. Он служит инструментом для обзора и ориентации.
| Проверить товар | Почему это важно | Что проверить |
|---|---|---|
| Уточните тип клапана | Задвижки, шаровые краны, обратные клапаны и ножевые задвижки имеют разные правила определения направления потока | Маркировка клапана, технические характеристики и чертеж |
| Проверить стрелку корпуса | Видимая стрелка может указывать на предпочтительное направление, сторону давления или обозначение производителя | Маркировка корпуса, технические характеристики и руководство по эксплуатации |
| Обзор МОМ | Инструкции производителя имеют приоритет над общими правилами | Инструкции по монтажу, ориентации и меры безопасности |
| Подтвердить конструкцию сиденья и клина | В некоторых конструкциях может быть предусмотрено предпочтительное направление давления | Техническое описание и чертеж |
| Проверить состояние обслуживания | Пар, грязная вода, коррозионные среды или твердые частицы могут повлиять на ориентацию и износ | Среда, давление, температура и твердые частицы |
| Проверить доступ к штоку и маховику | Для эксплуатации и технического обслуживания требуется разрешение | План расположения и подъезд к объекту |
| Проверьте положение привода или редуктора | Крупные или приводные клапаны требуют проверки момента затяжки и хода | Руководство по эксплуатации привода, концевой выключатель, схема подключения и доступ к органам управления |
| Подтвердить поддержку и согласованность | Неправильное совмещение может привести к нагрузке на корпус клапана и фланцы | Крепление труб и выравнивание фланцев |
| Пробный запуск после установки | Ненормальный крутящий момент может свидетельствовать о проблемах с направлением, выравниванием или настройкой привода | Ручное управление или проверка привода |
| Проверить отсутствие утечек после ввода в эксплуатацию | Подтверждает характеристики герметичности в реальных условиях эксплуатации | Процедура испытаний на объекте и требования к проекту |

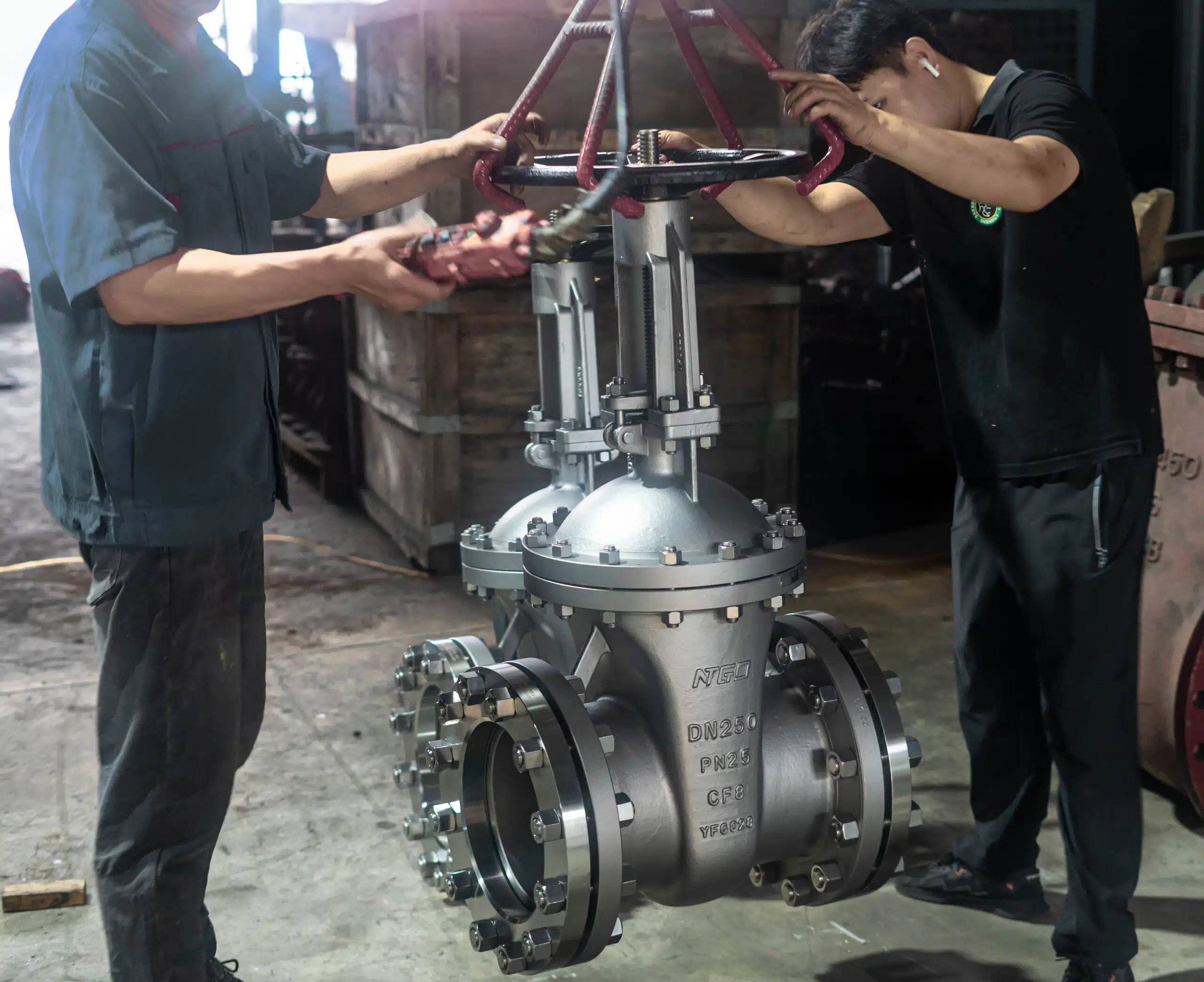

Перед монтажом: проверка направления, разметки и проекта
Перед монтажом убедитесь, что клапан соответствует требуемому типу и конструкции. Затем проверьте маркировку на корпусе, заводскую табличку, техническое описание, чертеж и руководство по эксплуатации. Если на корпусе имеется стрелка, не полагайтесь исключительно на визуальную интерпретацию. Уточните значение стрелки в документации.
Если клапан оснащен специальными седлами, упругим уплотнением, металлическими седлами, крышкой с герметичным уплотнением под давлением, байпасной схемой или комплектом приводов, проверка направления и ориентации приобретает еще большее значение.
В ходе монтажа: проверка выравнивания, крепления и доступности
В ходе монтажа при проверке ориентации следует уделять особое внимание тому, установлен ли клапан в соответствии с чертежом и руководством по эксплуатации. Монтажник должен проверить выравнивание трубопровода, направление маркировки на корпусе, положение штока или привода, состояние опор, а также доступ для обслуживания.
Данный раздел не должен заменять инструкцию по монтажу на объекте. Установка болтов фланцев, работа с прокладками, выполнение сварочных работ, значения момента затяжки и испытания под давлением должны осуществляться в соответствии с процедурой проекта и инструкциями производителя.
После установки: проверка работоспособности, герметичности и наличия аномального крутящего момента
После монтажа эксплуатируйте клапан в соответствии с инструкцией производителя и установленными на объекте правилами. Клапан должен плавно открываться и закрываться в пределах предусмотренного момента затяжки. Перед вводом клапана в длительную эксплуатацию необходимо устранить ненормальный момент затяжки, необычные шумы, проблемы с движением штока или утечки.
Не пытайтесь проводить ремонтные работы на трубопроводе, находящемся под давлением, без соблюдения процедур изоляции участка и сброса давления.

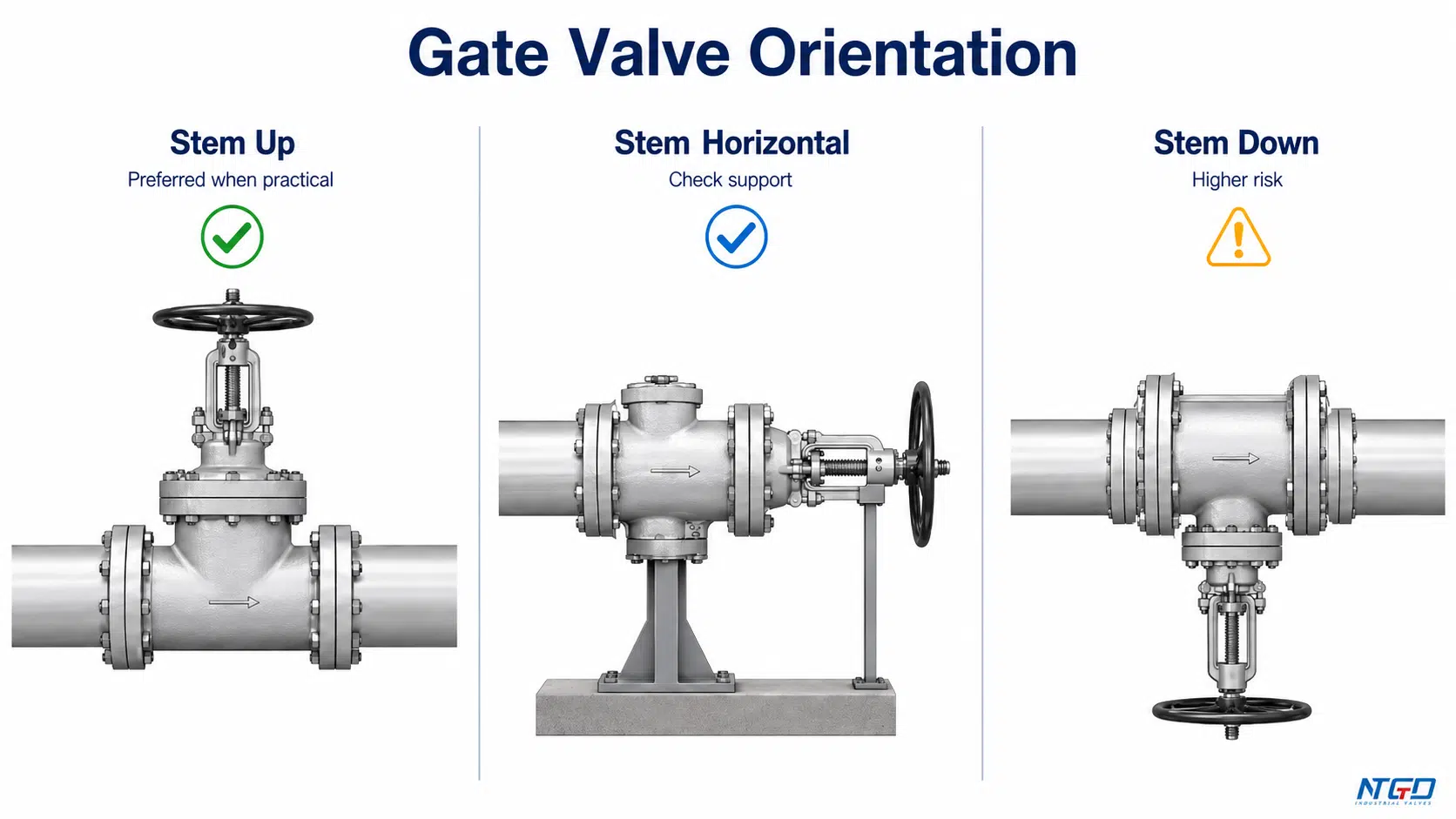

Ориентация задвижки: положение штока, маховика и трубопровода
Ориентация задвижки не совпадает с направлением потока в задвижке. Задвижка может быть пригодной для двунаправленного потока, но при этом иметь ограничения или предпочтения в отношении положения штока, крышки, редуктора или привода.
Во многих случаях, если это возможно, предпочтительной является установка клапана штоком вверх, поскольку это облегчает доступ, эксплуатацию, дренаж и обеспечивает надлежащее поведение уплотнения. Однако правила ориентации зависят от конструкции клапана, положения трубопровода, планировки объекта и разрешения производителя.
| Проблема ориентации | Возможные последствия | Что проверить |
|---|---|---|
| Положение «стебель вверх» | Обычно предпочтительны для обеспечения доступа, дренажа и долгосрочной эксплуатации | Планировка участка, чертеж и IOM |
| Горизонтальный стебель | Возможно, это допустимо, но размер клапана, вес заслонки или вес привода могут повлиять на устойчивость и работу | Сертификация производителя, опора клапана, вес привода и доступ для технического обслуживания |
| Стеблем вниз / вверх ногами | Может привести к увеличению скопления мусора, возникновению проблем с уплотнением, проблемам с дренажем и затруднениям при техническом обслуживании | Согласование с производителем, условия эксплуатации и доступ для очистки/технического обслуживания |
| Увеличение зазора между стеблем и корпусом | Недостаточный зазор может помешать полному открытию или создать проблемы с доступом | Ход открытого штока, пространство над головкой и положение оператора |
| Доступ к коробке передач или приводу | Ограниченный доступ затрудняет регулировку крутящего момента, настройку концевых выключателей, прокладку электропроводки и техническое обслуживание | Руководство по эксплуатации операторского поста, сервисной платформы, управляющей проводки и привода |
| Подземная линия | Требуется доступ для проведения запланированных работ, а не просто визуальный доступ | Удлинительный шток, клапанный блок, ключ для управления и чертеж проекта |
Ориентация «стеблем вверх» — предпочтительное положение, если это возможно
Часто предпочтительной является вертикальная ориентация штока вверх, поскольку в этом случае обеспечивается доступ к маховику, штоку и зоне крышки. Кроме того, в зависимости от условий эксплуатации и конструкции клапана это может снизить вероятность скопления мусора в местах, влияющих на работу клапана.
Это не означает, что любая невертикальная ориентация автоматически является неправильной. Это означает, что в рамках проекта необходимо убедиться, разрешена ли выбранная ориентация для данного клапана и конкретной системы.
Горизонтальный монтаж: допускается только в том случае, если это предусмотрено конструкцией и обеспечивается доступ
Горизонтальный монтаж может быть допустим для некоторых задвижек, особенно если это разрешено производителем и задвижка надлежащим образом закреплена. В случае задвижек больших размеров вес затвора, штока, крышки, редуктора или привода может повлиять на работу и выравнивание.
Монтажная бригада должна проверить, можно ли в выбранном положении осуществлять управление клапаном, проводить его осмотр и техническое обслуживание.
Зазор между подъемным штоком, OS&Y, редуктором и приводом
Для задвижек с поднимающимся штоком и задвижек типа OS&Y требуется достаточное свободное пространство для хода штока. Если над задвижкой недостаточно места, она может не открыться полностью. Задвижки с редукторным приводом и задвижки с приводом также требуют свободного пространства для работы, доступа при техническом обслуживании, прокладки электропроводки и размещения оборудования управления.
Что касается именно визуальной индикации положения, то система NTGD Направляющая клапана OS&Y объясняет, почему заметные движения стеблей имеют значение при полевых проверках.
Речь идет о вопросе ориентации, а не о направлении потока.
Чтобы оценить компромиссы при расчистке, сравните задвижки с поднимающимся и неподнимающимся стержнем перед завершением монтажа оболочки.
Заглубленные, крупногабаритные и специальные задвижки
Для заглубленных задвижек может потребоваться установка клапанного ящика, удлинителя штока или специального устройства для доступа. Для задвижек больших размеров может потребоваться дополнительная опора трубопровода или разработка плана подъема. В случае использования задвижек в системах с паром, коррозионными или загрязнёнными средами может потребоваться более тщательная оценка состояния сальников, дренажа, наличия мусора и доступа для технического обслуживания.
Перед монтажом для данных применений необходимо ознакомиться с чертежом и руководством по эксплуатации (IOM).
Что произойдет, если задвижку установить в обратном направлении или вверх ногами?
В практических обсуждениях выражение “установлено в обратном направлении” может означать четыре различных проблемы: направление потока, противоположное стрелке на корпусе, ориентация «шпинделем вниз», неправильный тип клапана или путаница с порядком вращения маховика.
Прежде чем приступить к ремонту клапана, необходимо определить, в чём именно заключается проблема.
| “Значение слова ”наоборот» | Возможная проблема | Что проверить | Чего не следует делать |
|---|---|---|---|
| Направление потока противоположно стрелке, указывающей на корпус | В зависимости от конструкции клапана это может привести к неправильному монтажу на стороне давления, превышению допустимого момента затяжки, утечке во время ввода в эксплуатацию или снижению надежности уплотнения | IOM, технические характеристики, маркировка корпуса и требования к стороне давления | Не стоит думать, что стрелка на корпусе — это просто украшение |
| Положение «стеблем вниз» или «вверх ногами» | Может повысить риск образования мусора, забивания, нарушения водоотвода или затруднения доступа для технического обслуживания | Чертеж, указания по ориентации и условия эксплуатации | Не поворачивайте и не снимайте клапан, пока в трубопроводе сохраняется давление |
| Установлен клапан не того типа | Логика работы задвижки типа «Globe», «check» или «knife gate» может отличаться от логики работы обычной задвижки | Маркировка клапана, форма корпуса и технические характеристики проекта | Не следует применять правила, относящиеся к задвижкам, к другим типам арматуры |
| Путаница с направлением вращения маховика | Оператор может подумать, что клапан открывается, хотя на самом деле он закрывается | Маркировка маховика, редуктор и руководство по эксплуатации | Не прилагайте чрезмерное усилие к маховику |
| Привод установлен неправильно | Возможно, неверно заданы ограничения перемещения, настройки крутящего момента или параметры обратной связи системы управления | Руководство по эксплуатации привода, схема подключения и испытания при вводе в эксплуатацию | Не включайте питание без проверки |
Установка в обратном направлении может привести к различным проблемам
Если стандартный задвижка установлена в направлении, противоположном направлению технологического потока, она все равно может работать, если клапан рассчитан на двунаправленную работу и предпочтительное направление не указано. Однако если на корпусе клапана имеется стрелка или указания производителя, необходимо проверить правильность установки.
Правильным решением является не автоматическое удаление. Правильным решением является анализ документации, оценка рисков и соблюдение процедур безопасности на объекте.
Риски, связанные с установкой в перевернутом положении или с плодоножкой вниз
Установка в перевернутом положении или с вертикальным стержнем вниз может создавать практические риски. В нежелательных местах может скапливаться мусор, что может негативно повлиять на эффективность уплотнения; доступ для технического обслуживания может быть затруднен, а привод или редуктор могут оказаться недостаточно закреплены.
Некоторые конструкции клапанов и условия эксплуатации могут допускать определённые нестандартные ориентации, однако это следует уточнить у производителя или в проектной документации.
Что нужно проверить перед устранением предполагаемой неправильной установки
Перед исправлением убедитесь, что:
- фактический тип клапана;
- обозначения на корпусе и значение стрелок;
- производитель IOM;
- направление технологического процесса;
- конструкция сиденья и клина;
- ориентация штока и привода;
- направление работы;
- процедура обеспечения безопасности на объекте и сброса давления;
- был ли клапан уже подвергнут испытанию под давлением или введен в эксплуатацию.
Если клапан находится в эксплуатации, любые корректирующие действия должны осуществляться в соответствии с требованиями техники безопасности на объекте и рекомендациями производителя. Запрещается поворачивать, снимать, прилагать усилие или модифицировать клапан, пока в трубопроводе сохраняется давление.
Если предполагаемая неправильная установка требует исправления на месте, следуйте процедуре контроля опасных источников энергии, действующей на объекте; требования OSHA руководство по блокировке и маркировке является полезным внешним справочным материалом по технике безопасности, касающимся контроля за накопленной или неожиданной энергией во время проведения технического обслуживания.
Что необходимо уточнить перед отправкой запроса на предложение по задвижкам
Направление потока в задвижке и ориентация при монтаже — это не только вопросы, связанные с установкой. Они также влияют на выбор и технические характеристики. Если в условиях эксплуатации требуется двунаправленное отключение, особая ориентация, монтаж привода, подземная укладка, работа под высоким давлением или агрессивные среды, это следует указать в запросе предложений.
Четко сформулированный запрос на предложение помогает производителю определить, подходит ли стандартный задвижка, или же требуется конкретная конструкция, тип седла, комплект приводов или особые требования к документации.
| Пункт RFQ | Зачем это нужно | Пример входных данных |
|---|---|---|
| СМИ | Проверка состояния материалов, сидений, отделки и коррозии | Вода, пар, нефть, газ, сточные воды, коррозионные среды |
| Давление и температура | Влияет на характеристики корпуса, конструкцию сиденья и герметичность | Класс 150, PN16, высокотемпературный пар |
| Тип клапана | Указывает, является ли это задвижкой, ножевым затвором или другим типом клапана | Задвижка клинового типа, задвижка с упругим седлом |
| Требование к направлению потока | Подтверждает возможность двунаправленного или преимущественного подключения со стороны давления | Требуется двунаправленная изоляция |
| Ориентация при установке | Определяет положение штока, маховика, редуктора или привода | Горизонтальная линия, предпочтительно с вертикальным стержнем |
| Конструкция сиденья и клина | Влияет на проверку герметичности и направления | с металлическим седлом, с упругим седлом, с цельным клином, с гибким клином |
| Материал | Влияет на коррозию и срок службы | WCB, CF8, CF8M, высокопрочное чугун |
| Концевое соединение | Влияет на процесс установки и проверку чертежей | С фланцем, с резьбой, для стыковой сварки, для сварки в паз |
| Привод / редуктор | Влияет на крутящий момент, ориентацию и доступ | Ручной маховик, редукторный привод, электрический привод |
| Необходимость в черчении и МОМ | Обеспечивает установку и ввод в эксплуатацию | Чертеж GA, технические характеристики, руководство по установке |
Что касается вопросов, касающихся материалов и связанных с обслуживанием, указанных в запросе предложений, ознакомьтесь с Выбор материала задвижки а также давление, температуру, рабочую среду и конструкцию седла.
Условия обслуживания, влияющие на проверку направления и ориентации
Такие условия эксплуатации, как воздействие пара, высокая температура, загрязнённая вода, сточные воды, коррозионные среды, высокое давление, подземная прокладка или автоматизированный режим работы, могут повысить важность проверки направления и ориентации.
Например, небольшой ручной задвижкой в трубопроводе чистой воды может потребоваться лишь базовая проверка. А вот для крупной задвижки с приводом, работающей под высоким давлением, необходим более тщательный осмотр со стороны давления, проверка ориентации привода, крепления, момента затяжки и сопроводительной документации.
Сведения о конструкции клапана, которые необходимо указать в запросе
При отправке запроса на поставку задвижки укажите требуемый тип задвижки, класс давления, материал, конструкцию седла, тип соединения, тип привода и положение монтажа. Если задвижка должна обеспечивать герметичность в обоих направлениях, четко укажите это.
Не стоит полагаться только на само название “задвижка”. Чем конкретнее запрос, тем проще убедиться в том, подходит ли выбранная конструкция задвижки.
Чертежи, технические паспорта и требования IOM
Для монтажа в рамках проекта необходимо запросить техническое описание, общий схематический чертеж и руководство по эксплуатации. Эти документы помогут уточнить направление потока, маркировку корпуса, ориентацию при монтаже, положение привода и доступ для технического обслуживания до того, как клапан будет доставлен на объект.
Если условия эксплуатации или конструктивные особенности клапана не позволяют однозначно определить направление или ориентацию, предоставление этих сведений в запросе предложений (RFQ) дает инженерной команде NTGD Valve возможность до начала закупки проанализировать пригодность клапана для работы в обоих направлениях, требования к стороне давления, расположение привода и ориентацию при монтаже.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Есть ли у задвижек направление потока?
У большинства стандартных задвижек при обычном использовании в целях изоляции нет фиксированного направления потока. Тем не менее, необходимо проверить конкретную задвижку на наличие стрелок на корпусе, конструкцию седла, требования со стороны давления, а также инструкции по эксплуатации и техническому обслуживанию, предоставленные производителем.
Задвижки являются ли двунаправленными?
Многие стандартные промышленные задвижки являются двунаправленными при использовании в режиме «открыто-закрыто» для отсечки потока. Это правило не следует автоматически применять к ножевым задвижкам, которые могут быть однонаправленными или требовать специальной проверки со стороны седла.
Имеет ли значение, в каком направлении устанавливается задвижка?
Да. Даже если поток может проходить в любом направлении, у клапана всё равно могут быть установленные направление стрелки на корпусе, предпочтительная сторона давления, ориентация штока, положение привода или требования к доступу для технического обслуживания.
Что означает стрелка на корпусе задвижки?
Стрелка на корпусе может указывать на рекомендуемое направление потока, предпочтительное направление давления или ориентир для монтажа, установленный производителем. Ее следует интерпретировать с помощью руководства по эксплуатации клапана, технического паспорта или чертежа, а не на основе предположений.
Можно ли установить задвижку в обратном направлении?
Сначала определите, что именно подразумевается под словом “в обратном направлении”: направление потока, стрелка на корпусе, ориентация штока, неправильный тип клапана или неправильное управление маховиком. Затем, прежде чем приступить к исправлению, проверьте руководство по эксплуатации, маркировку на корпусе, технические характеристики и проектный чертеж.
Можно ли устанавливать задвижки в перевернутом положении?
Некоторые варианты ориентации могут быть допустимы в соответствии с конструкцией, однако установка в перевернутом положении или с ножкой вниз может создавать риски, связанные с накоплением мусора, поведением уплотнителя, доступом и техническим обслуживанием. Перед утверждением такой ориентации следует ознакомиться с руководством по эксплуатации и техническому обслуживанию (IOM) производителя.
Можно ли установить задвижку в горизонтальном положении?
Задвижка может устанавливаться в горизонтальном положении, если это допускают конструкция клапана, опоры, зазоры и рекомендации производителя. Крупные, тяжелые или оснащенные приводом задвижки требуют более тщательного анализа, поскольку вес, крутящий момент и доступ к приводу могут повлиять на долгосрочную эксплуатацию.
Направление потока в задвижке совпадает ли с направлением потока в клапане?
Нет. Задвижки и клапаны шарового типа имеют разную внутреннюю конструкцию. Стандартная задвижка часто является двунаправленной, тогда как у многих клапанов шарового типа имеется предпочтительное или обязательное направление потока, определяемое расположением пробки и седла.
Если вопрос касается именно шарового крана, воспользуйтесь специальным Руководство по направлению потока в шаровом клапане вместо того, чтобы применять это правило «задвижки».
Запорный клапан и обратный клапан — это одно и то же с точки зрения направления потока?
Нет. Задвижка — это запорный клапан. Обратный клапан — это односторонний клапан, предназначенный для предотвращения обратного потока. Стрелка на обратном клапане обычно указывает требуемое направление потока, тогда как в случае с задвижкой может потребоваться более тщательный анализ с учетом конкретной конструкции.
В какую сторону нужно повернуть задвижку, чтобы закрыть её?
Многие ручные задвижки закрываются при повороте маховика по часовой стрелке, однако это следует уточнить по маркировке на маховике, редукторе или в инструкции производителя. Направление вращения маховика не совпадает с направлением потока в трубопроводе.
Заключение
Направление потока в задвижке следует определять как на основе общих теоретических принципов, так и путем проверки с учетом конкретных условий проекта. Многие стандартные промышленные задвижки являются двунаправленными при нормальном использовании в качестве запорного устройства, поскольку затвор перемещается перпендикулярно прямолинейному пути потока. Однако направление по-прежнему имеет значение, если на корпусе задвижки имеется стрелка, она имеет специальную конструкцию седла или клина, предпочтительную сторону давления, комплект привода, крупногабаритную конфигурацию или специальные требования производителя к монтажу.
Для обеспечения безопасности монтажа не следует путать направление потока, стрелку на корпусе, ориентацию при монтаже и направление вращения маховика. Перед монтажом необходимо проверить тип клапана, маркировку на корпусе, технические характеристики, чертеж и руководство по эксплуатации. При использовании в критически важных условиях перед закупкой необходимо убедиться в наличии двунаправленного уплотнения, правильности ориентации, доступности привода и соответствии требованиям со стороны давления.
Для подбора задвижки или рассмотрения запроса на предложение необходимо указать рабочую среду, давление, температуру, размер, класс давления, материал, тип соединения, конструкцию седла или клина, тип привода и ориентацию монтажа. Эта информация поможет определить, подходит ли стандартная задвижка или требуется рассмотрение специальной конструкции.
Наиболее безопасная иерархия принятия решений выглядит следующим образом: сначала следует руководствоваться инструкцией по эксплуатации производителя, затем проверить маркировку на корпусе и данные на заводской табличке, после чего проанализировать конкретную конструкцию задвижки и условия эксплуатации, и только затем применять общие правила, касающиеся задвижек. Такая иерархия позволяет более эффективно снизить риски, связанные с монтажом, чем опора на одно лишь утверждение о том, что задвижки являются двунаправленными.
