Respuesta rápida: ¿Cuál es la diferencia entre una válvula de dos vías y una de tres vías?
La elección entre una válvula de dos vías y una de tres vías en sistemas de climatización (HVAC) depende del número de conexiones y de la forma en que cada válvula controla el recorrido del flujo. Una válvula de dos vías tiene dos puertos y controla una trayectoria de flujo entre una entrada y una salida. Se utiliza comúnmente para cerrar, aislar o modular el flujo a través de una rama, un serpentín o una sección de tubería. Una válvula de tres vías tiene tres puertos y puede configurarse para mezclar, desviar o derivar el flujo, dependiendo del diseño de la válvula y la configuración de los puertos.
En los sistemas de climatización, hidrónicos y de agua refrigerada, la elección no se limita únicamente al cuerpo de la válvula. Las válvulas de dos vías se utilizan habitualmente en sistemas de caudal variable, mientras que las válvulas de tres vías suelen emplearse cuando se requiere una circulación constante, un flujo de derivación o una mezcla. La decisión real de selección depende de la estrategia de flujo del sistema, el diseño de la bomba y la secuencia de control, más que de la mera construcción del cuerpo de la válvula.
| Si el sistema necesita… | Punto de partida común | Por qué es importante |
|---|---|---|
| Cierre o aislamiento simple en una línea | Válvula de dos vías | Controla una vía de flujo |
| Modulación del flujo a través de un serpentín o una derivación | Válvula de dos vías | El caudal varía en función de la demanda de carga |
| Control de agua refrigerada o de calefacción de caudal variable | Válvula de dos vías, siempre y cuando la bomba y los controles estén diseñados para ello | Permite la reducción del caudal y el control de la bomba mediante un variador de velocidad (VSD) |
| Circulación de flujo constante o derivación alrededor de un serpentín | Válvula de tres vías | Mantiene la circulación del circuito mediante un derivador |
| Combinar dos corrientes en una sola salida | Válvula de tres vías | Combina dos flujos |
| Desviar un flujo entre dos rutas | Válvula de tres vías | Las redirecciones dirigen el flujo hacia diferentes rutas |
| Adaptación de 3 vías a 2 vías | Se requiere una revisión técnica | Antes de realizar el reemplazo, confirme el tipo de bomba, la necesidad de un bypass, el caudal mínimo y la diferencia de presión (ΔP) |
Una válvula de dos vías no es lo mismo que una válvula de retención unidireccional. Una válvula de tres vías no es lo mismo que una válvula de bola de tres piezas. Los términos «de dos vías» y «de tres vías» se refieren a la trayectoria del flujo y a la disposición de los orificios. Los términos «de dos piezas» y «de tres piezas» se refieren a la construcción del cuerpo.
Diferencias clave entre las válvulas de 2 vías y las de 3 vías
Una comparación rápida puede ser útil, pero lo importante es cómo afecta la válvula al sistema. En los servicios de climatización y sistemas hidrónicos, esta diferencia influye en el caudal, el comportamiento de la bomba, el control de la batería, el flujo de derivación y, en ocasiones, el rendimiento energético.
| Dimensión | Válvula de dos vías | Válvula de tres vías |
|---|---|---|
| Número de puertos | 2 puertos | 3 puertos |
| Recorrido básico del flujo | Una vía de flujo controlada entre la entrada y la salida | Varias rutas posibles a través de un puerto común y dos puertos de derivación |
| Función principal | Cierre, aislamiento, regulación o modulación de una línea | Mezclar, desviar o derivar el flujo |
| Puesto típico en el sector de la climatización | Los controles pasan por una bobina, una derivación o una unidad terminal | Mantiene la circulación, mezcla corrientes o redirige el flujo a través de un derivación |
| Efecto del flujo del sistema | Compatible con sistemas de caudal variable | Por lo general, es compatible con configuraciones de flujo constante o de derivación |
| Estrategia de bombeo | Se utiliza a menudo con sistemas de bombas de velocidad variable cuando se diseñan adecuadamente | Se utiliza a menudo en sistemas antiguos de volumen constante o en los casos en que se requiere una circulación mínima |
| Complejidad del control | Tuberías y recorrido del flujo más sencillos | Una disposición de puertos y una lógica de control más complejas |
| Error común | Tratarla como una válvula unidireccional o ignorar la presión diferencial y la presión de cierre | Sin tener en cuenta la disposición de los puertos, la dirección de mezcla o desviación, o el efecto de derivación |
| Impacto energético | Puede contribuir al ahorro energético de las bombas en un sistema de caudal variable correctamente diseñado con control VSD | El flujo de derivación o de circulación constante puede reducir el ahorro potencial y contribuir a un ΔT bajo si no se controla adecuadamente |
| Nota sobre la válvula de bola | Una válvula de bola de dos vías utiliza el orificio de la bola para controlar una vía de flujo | Una válvula de bola de tres vías puede utilizar una bola con conexión en L o en T, dependiendo del patrón de flujo requerido |
La mejor opción depende de cómo se pretenda que el sistema controle el flujo. Una válvula de dos vías es una buena opción inicial cuando el sistema está diseñado para reducir el flujo a carga parcial. Una válvula de tres vías es una buena opción inicial cuando el sistema debe mantener la circulación en movimiento al tiempo que redirige o mezcla el flujo.
Por qué “bidireccional” no significa “unidireccional”
Un error común es describir una válvula de dos vías como una válvula que “permite el flujo en una sola dirección”. Esa forma de expresarlo puede llevar a confundir una válvula de dos vías con una válvula de retención.
Una válvula de dos vías tiene dos orificios y controla una vía de flujo entre la entrada y la salida.
Dependiendo del diseño de la válvula y del sistema, la dirección del flujo puede influir en el sellado, la caída de presión, la fuerza del actuador o los requisitos de instalación del fabricante. Sin embargo, el término “bidireccional” se refiere únicamente a la disposición de los puertos, y no a una función de antirretorno.

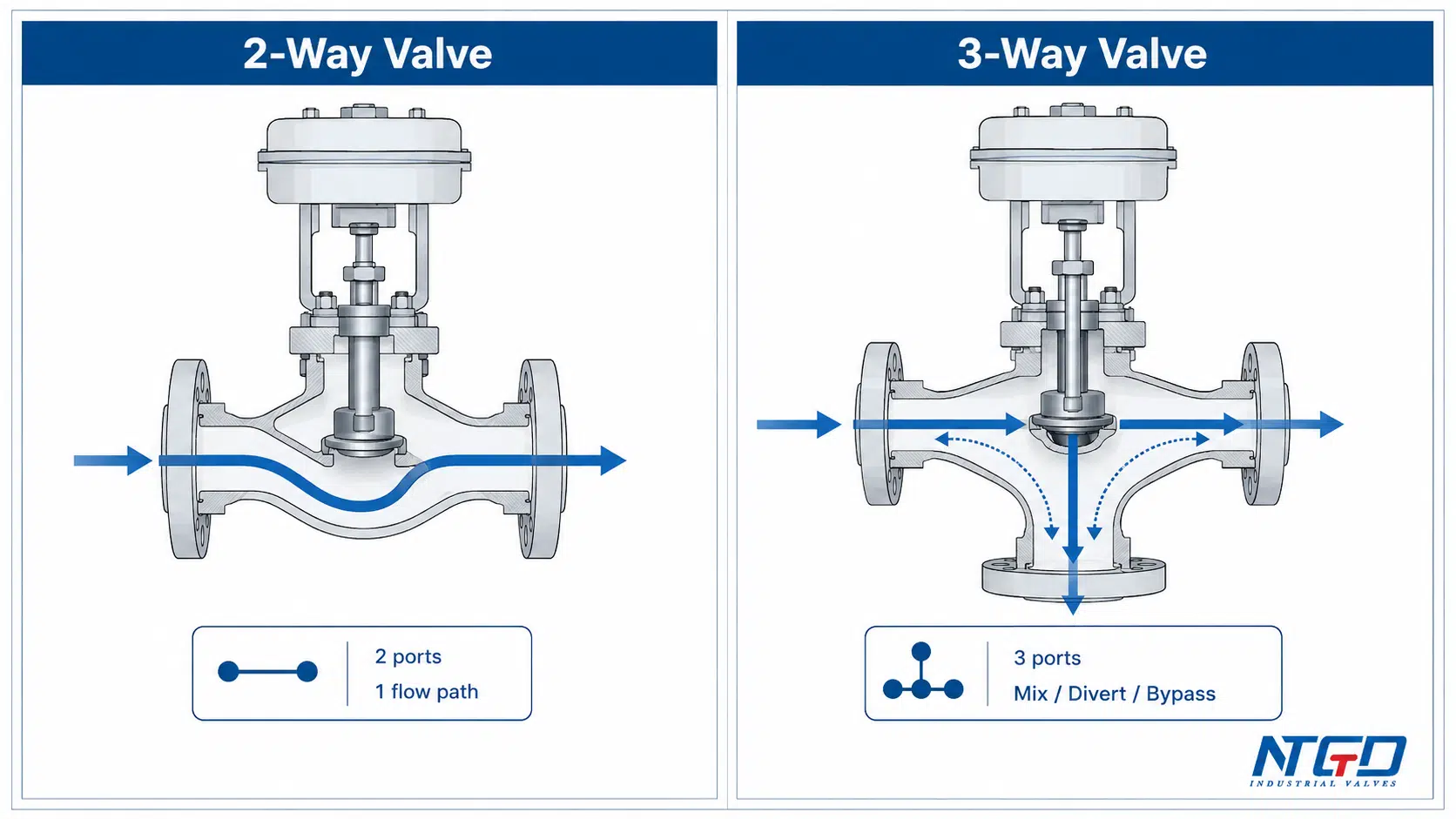

Cómo funcionan las válvulas de dos y tres vías
Cómo funciona una válvula de dos vías
Una válvula de dos vías tiene una entrada y una salida. En una válvula manual simple, se puede utilizar para abrir o cerrar el flujo. En un sistema automatizado de climatización o hidrónico, puede modularse para controlar la cantidad de agua que fluye a través de un serpentín, una derivación o una unidad terminal.
En un serpentín de agua fría, por ejemplo, una válvula de control de dos vías puede reducir el caudal de agua fría cuando disminuye la carga de refrigeración. Si el sistema de bombeo está diseñado para un caudal variable, esa reducción en la demanda de la válvula puede permitir que el sistema de bombeo también reduzca el caudal. Sin una coordinación adecuada entre la bomba y el sistema de control, un cierre excesivo de la válvula puede provocar picos de presión, una respuesta inestable del serpentín o problemas de obstrucción.
Una válvula de bola de dos vías utiliza un orificio perforado en la bola para abrir o cerrar una vía de flujo. Sin embargo, en el ámbito del control de sistemas de climatización, la construcción de la válvula es solo una parte de Selección de válvulas de bola. El ingeniero también debe tener en cuenta la característica de control requerida, el tipo de actuador, el diferencial de presión, la presión de cierre y la estrategia de flujo del sistema.
Cómo funciona una válvula de tres vías
Una válvula de tres vías tiene tres orificios. Uno de ellos se utiliza normalmente como conexión común, mientras que los otros dos se conectan a diferentes trayectorias de flujo. Dependiendo del diseño, la válvula puede estar configurada para funciones de mezcla, derivación o derivación de flujo.
Una válvula de tres vías puede:
- combinar dos señales de entrada en una sola salida;
- distribuir un flujo entrante entre dos salidas;
- desviar el flujo alrededor de un serpentín o una derivación del equipo a través de una línea de derivación.
En los sistemas de climatización, las válvulas de tres vías se utilizan a menudo cuando el sistema necesita mantener la circulación incluso cuando el serpentín o la carga no requieren un caudal total. Por eso, las válvulas de tres vías se asocian con frecuencia a los sistemas hidrónicos de caudal constante o a los antiguos sistemas de volumen constante.

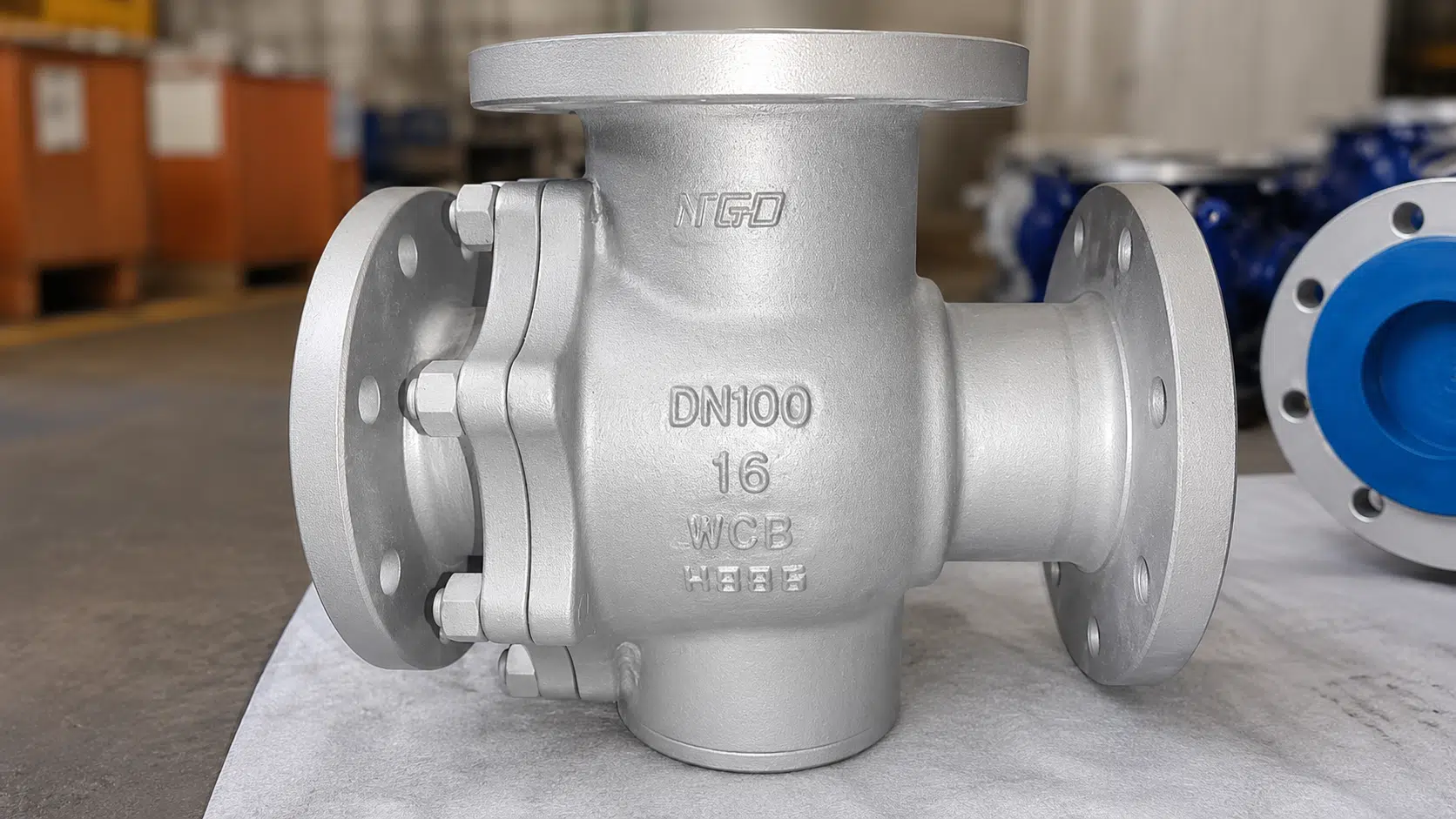

Dónde se utiliza la construcción de válvulas de bola
Los términos «de dos vías» y «de tres vías» se refieren a la lógica de los puertos y las trayectorias de flujo. El término «válvula de bola» describe un tipo posible de construcción de válvula.
Una válvula de bola de dos vías puede utilizarse para el cierre simple o, con el diseño adecuado, para ciertas funciones de control. Una válvula de bola de tres vías puede emplear una bola con puerto en L o en T para crear diferentes trayectorias de flujo. Sin embargo, este artículo se centra en la función de control de flujo en sistemas de climatización y hidrónicos, y no en la construcción del cuerpo de la válvula ni en los tipos específicos de válvulas de bola de tres vías.
Esta distinción es importante porque una válvula de dos vías no es lo mismo que una válvula de dos piezas, y una válvula de tres vías no es lo mismo que una válvula de tres piezas.

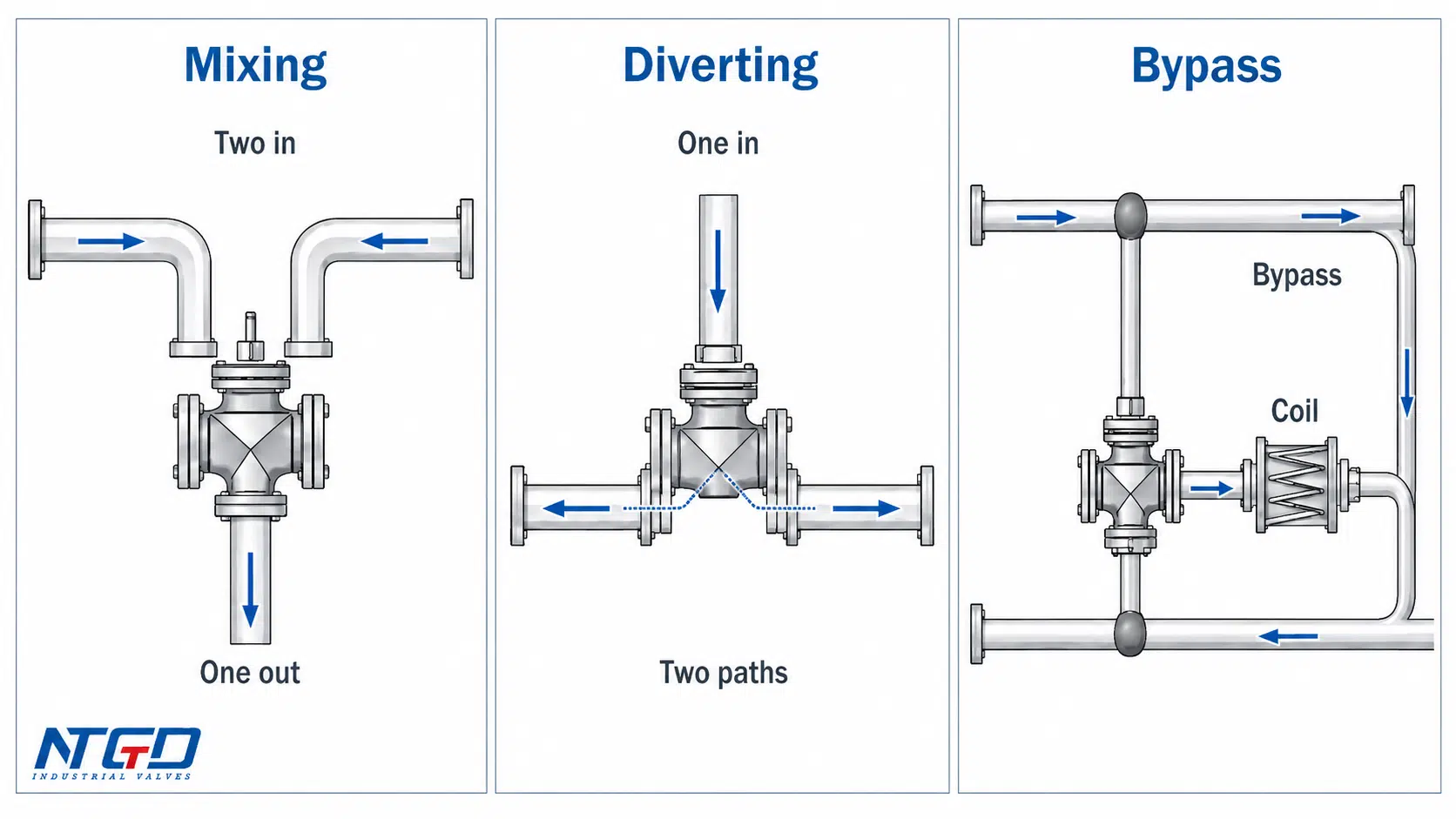

Mezcla, derivación y derivación: por qué las válvulas de tres vías son diferentes
Una válvula de tres vías no es simplemente “una válvula de dos vías con una salida más”. La tercera salida modifica las funciones que la válvula puede desempeñar en el sistema de tuberías.
Servicio de mezcla
En el servicio de mezcla, dos corrientes entran en la válvula y salen por una salida común. Esta configuración se utiliza cuando el sistema necesita mezclar dos corrientes de fluido antes de enviar el flujo combinado hacia la parte posterior del sistema.
En los sistemas de climatización y hidrónicos, la mezcla puede utilizarse para combinar el agua de suministro y de retorno, o para controlar la temperatura que entra en un circuito o serpentín. La disposición exacta de las tuberías debe ajustarse al diseño de la válvula. No todas las válvulas de tres vías pueden utilizarse en cualquier configuración de mezcla o derivación.
Servicio de desvío
En el servicio de derivación, un flujo entra en la válvula y se dirige hacia una de las dos vías de salida. Esto se puede utilizar cuando el sistema necesita enviar el flujo a través de una carga o por debajo de ella.
Por ejemplo, una válvula puede desviar el agua refrigerada hacia un serpentín cuando se necesita refrigeración, o hacia una vía de derivación cuando disminuye la demanda del serpentín. La válvula debe instalarse de acuerdo con las marcas de las conexiones y la configuración de flujo indicada por el fabricante.
Servicio de derivación en sistemas de climatización y hidrónicos
El servicio de derivación es una de las razones más importantes por las que se utilizan válvulas de tres vías en los sistemas de climatización. Cuando una batería no necesita toda la potencia de calefacción o refrigeración, la válvula puede desviar el flujo a través de una derivación, al tiempo que mantiene la circulación en el circuito.
Esto puede resultar útil en sistemas de caudal constante o en aquellos en los que es necesario mantener una circulación mínima. Sin embargo, en un sistema diseñado para un caudal variable y un bombeo de velocidad variable, un caudal de derivación innecesario puede reducir el ahorro energético potencial de la bomba. En los sistemas de agua refrigerada de caudal variable, un caudal de derivación no controlado también puede contribuir a síntomas con ΔT bajo, lo que implica una menor diferencia de temperatura entre el agua de impulsión y la de retorno, y reduce las ventajas del bombeo de velocidad variable.
El resultado depende del diseño del sistema, la secuencia de control y la disposición de las válvulas.
Nota sobre las válvulas de bola con conexión en L y en T
Algunos válvulas de bola de tres vías utiliza una bola con conexión en L o en T.
Estos esquemas de orificios internos determinan qué conexiones se pueden acoplar en cada posición de la válvula. Se trata de un concepto útil, pero no debe acaparar todo el artículo. La selección de conexiones en L y en T forma parte del diseño detallado de las válvulas de bola de tres vías. En esta página, el punto clave es más sencillo: compruebe siempre la disposición de las conexiones, la dirección del flujo y el uso previsto antes de seleccionar o sustituir una válvula de tres vías.
Válvulas de control de 2 vías frente a válvulas de control de 3 vías en sistemas de climatización y hidrónicos
En sistemas de climatización, la diferencia entre una válvula de dos vías y una de tres vías válvula de control cobra mayor importancia cuando la válvula está controlada por un actuador y conectada a un sistema de automatización de edificios.
La válvula no funciona por sí sola. Interactúa con la bomba, la bobina, el trazado de las tuberías, la secuencia de control y la demanda de carga.
Válvulas de control de dos vías y caudal variable
Una válvula de control de dos vías suele regular el flujo a través de un serpentín, una derivación o una unidad terminal. Cuando la válvula se modula hacia la posición cerrada, fluye menos agua por esa derivación.
En un sistema de agua refrigerada o de calefacción de caudal variable correctamente diseñado, esto puede ayudar a reducir el caudal total del sistema a carga parcial. Cuando se combina con control de bombas de velocidad variable, la bomba puede reducir su velocidad a medida que disminuye la demanda.
Esta es una de las razones por las que las válvulas de dos vías son habituales en los sistemas hidrónicos modernos. En los sistemas de caudal variable nuevos o debidamente adaptados, que cuentan con bombas con variador de velocidad (VSD) y control de presión diferencial, una válvula de dos vías suele ser la opción preferida como punto de partida. Sin embargo, el sistema debe diseñarse teniendo en cuenta este comportamiento. Si muchas válvulas de dos vías se cierran frente a una bomba que no está controlada correctamente, la presión diferencial puede aumentar. El actuador de la válvula debe tener suficiente fuerza de cierre para la presión diferencial prevista. Es posible que el sistema también necesite control de presión diferencial, protección de flujo mínimo o disposiciones de derivación.
Válvulas de control de tres vías y flujo constante
Una válvula de control de tres vías puede mantener una trayectoria de circulación más constante al redirigir el flujo entre el serpentín y el bypass. Cuando el serpentín necesita toda su capacidad de calefacción o refrigeración, pasa más flujo a través de él. Cuando la carga disminuye, puede pasar más flujo a través del bypass.
Esta configuración es habitual en los sistemas antiguos de volumen constante y en algunas situaciones de modernización. La bomba sigue haciendo circular el agua incluso cuando cambia la demanda del serpentín.
Una válvula de tres vías no es necesariamente menos eficiente ni más eficiente. Su utilidad depende del motivo por el cual el sistema necesita una circulación constante. En algunos sistemas, mantener el flujo protege los equipos o mantiene estable el circuito. En otros sistemas, un flujo de derivación innecesario puede reducir los beneficios del bombeo de velocidad variable.
Automatización de edificios y contexto de las señales de los actuadores
En los sistemas automatizados de climatización, la posición de la válvula suele controlarse mediante un termostato, un controlador o una señal de automatización del edificio. Un válvula de bola accionada puede controlar un circuito de flujo de dos o tres vías para regular el caudal en función de la demanda de temperatura.
A la hora de elegir, la pregunta importante no es solo “¿de dos vías o de tres vías?”, sino:
- ¿Qué es la señal de control?
- ¿El sistema tiene un caudal variable o constante?
- ¿Qué pasa cuando se cierran varias válvulas?
- ¿La bomba necesita un caudal mínimo?
- ¿Es capaz el actuador seleccionado de cerrarse a pesar de la diferencia de presión prevista?
Desde el punto de vista de las válvulas de control, la decisión entre una válvula de 2 vías y una de 3 vías es, en realidad, una elección entre el control de caudal variable y el control de caudal constante o de derivación. Esa elección influye en la selección de la bomba, la tubería de derivación, los requisitos de cierre del actuador y el potencial real de ahorro energético del sistema.

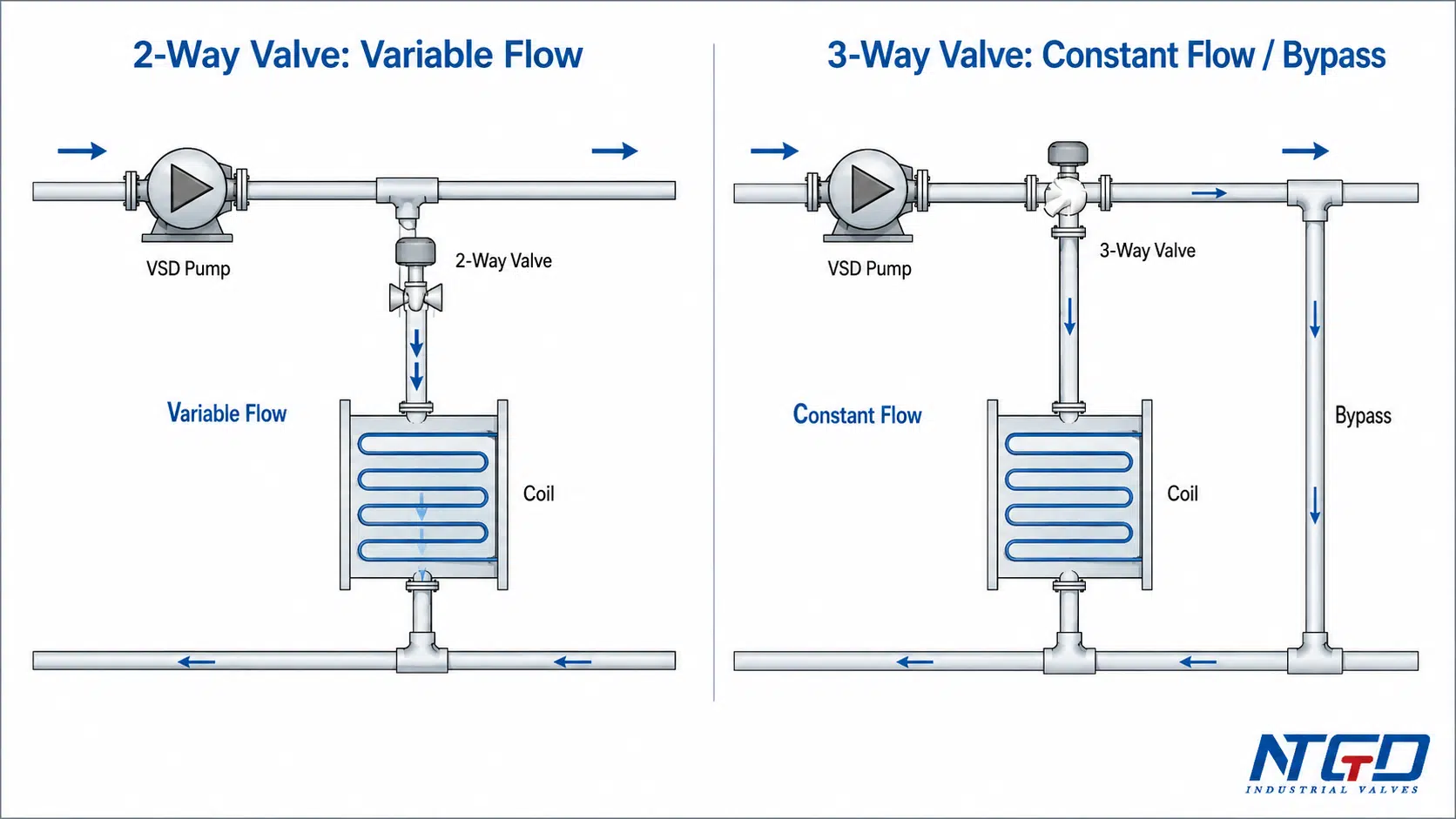

Válvulas de 2 y 3 vías en sistemas de agua refrigerada
Los sistemas de agua refrigerada son uno de los ejemplos más claros de por qué esta comparación es importante. Una válvula en la batería de una unidad de tratamiento de aire (AHU), en la batería de una unidad de control de flujo (FCU) o en una unidad terminal puede afectar no solo al control de la temperatura local, sino también al caudal de la bomba, al caudal de derivación y a la estabilidad del sistema.
Válvula de dos vías en el serpentín de una UTA o una UFC
Una válvula de dos vías instalada en un serpentín de agua fría controla la cantidad de agua fría que pasa por dicho serpentín. Cuando la carga de refrigeración es alta, la válvula se abre más. Cuando la carga disminuye, la válvula se cierra o se modula hacia una posición de menor caudal.
En un sistema de caudal variable, esto ayuda a reducir el flujo de agua refrigerada a través del serpentín cuando se requiere menos refrigeración. Si el sistema de bombeo está diseñado con una lógica de control adecuada, el bombeo de velocidad variable puede adaptarse a la menor demanda de caudal.
Por eso es habitual utilizar válvulas de dos vías en los sistemas modernos de agua refrigerada. Sin embargo, la selección debe ser confirmada por un ingeniero. El diseñador debe verificar el diferencial de presión, la presión de cierre, la capacidad de la válvula, el dimensionamiento del actuador y la secuencia de control de la bomba.
Válvula de tres vías con derivación alrededor de un serpentín
Una válvula de tres vías situada cerca de un serpentín de agua refrigerada puede desviar el agua a través del serpentín o por una vía de derivación. Cuando el serpentín necesita refrigeración, pasa más agua a través de él. Cuando la demanda del serpentín disminuye, es posible que una mayor cantidad de agua se desvíe del serpentín, mientras que la circulación del circuito continúa.
Esto puede ayudar a mantener el caudal en sistemas de volumen constante. También puede resultar útil cuando se requiere una circulación mínima. En muchos sistemas antiguos se utilizaban válvulas de tres vías porque la estrategia de bombeo preveía un recorrido de flujo relativamente constante.
El inconveniente es que el agua que pasa por el bypass puede seguir circulando incluso cuando no contribuye a la refrigeración. En los sistemas diseñados para un caudal variable, esto puede reducir el ahorro energético de la bomba o provocar problemas de control de la temperatura si el sistema de bypass no está bien diseñado.
Advertencia sobre la modernización: No sustituya una válvula de tres vías por una de dos vías basándose únicamente en su aspecto
Reemplazar una válvula de tres vías para agua refrigerada por una válvula de dos vías puede parecer sencillo, pero puede alterar el comportamiento hidráulico del sistema.
Por ejemplo, si un sistema antiguo de volumen constante utiliza una válvula de tres vías para mantener la circulación y esta se sustituye por una válvula de dos vías sin verificar el control de la bomba ni el caudal mínimo, la bomba podría experimentar un aumento de la presión diferencial a medida que se cierran las válvulas terminales. Esto podría provocar un control inestable de los serpentines, alarmas de presión o que las válvulas no puedan cerrarse completamente bajo carga.
Antes de realizar el reemplazo, compruebe al menos lo siguiente:
- si el sistema original era de caudal constante o de caudal variable;
- si la bomba es de velocidad constante o de velocidad variable;
- si el sistema requiere un caudal mínimo;
- si sigue siendo necesaria una ruta alternativa;
- la presión diferencial prevista a través de la válvula;
- presión de cierre del actuador;
- la secuencia de control;
- marcado de las conexiones, la dirección del flujo y los límites indicados en la ficha técnica del fabricante.
Una válvula de dos vías puede ser la mejora adecuada en algunos proyectos de modernización de sistemas de flujo variable. Sin embargo, no debe elegirse únicamente porque parezca más sencilla o más eficiente desde el punto de vista energético.

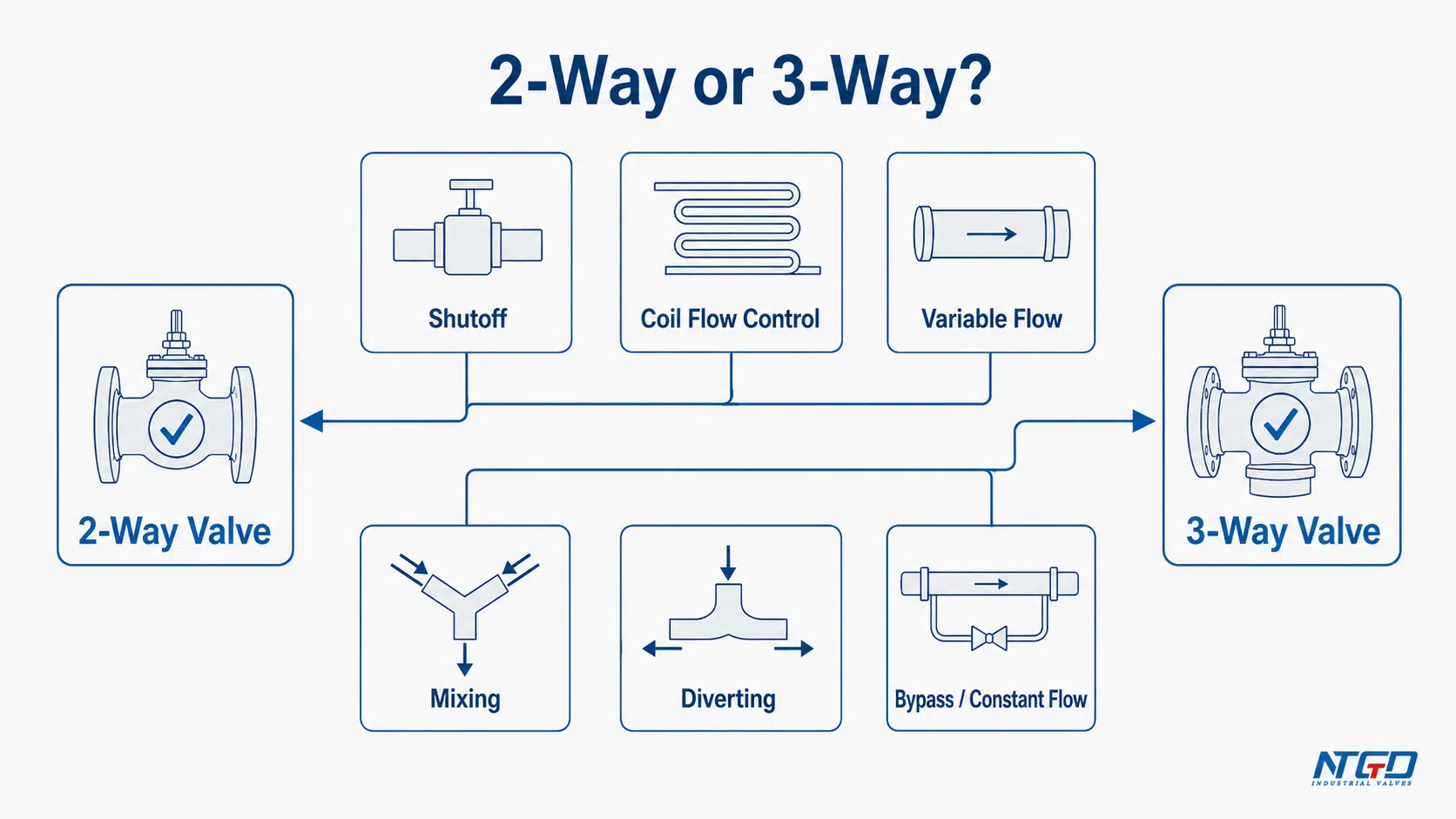

Cuándo usar una válvula de dos vías frente a una válvula de tres vías
La elección de la válvula más adecuada depende del uso que se le vaya a dar al sistema. Utilice la tabla que figura a continuación como punto de partida, pero no como sustituto de un análisis técnico.
| Sistema o requisito | Un mejor punto de partida | ¿Por qué? |
|---|---|---|
| Cierre o aislamiento simple | Válvula de dos vías | Controla una vía de flujo |
| Modulación del flujo a través de un serpentín o una derivación | Válvula de dos vías | Puede reducir o aumentar el flujo a través de esa rama |
| Nuevo sistema de agua refrigerada de caudal variable | Normalmente, válvula de dos vías | Puede soportar un caudal reducido cuando se combina con controles de bomba adecuados |
| Sistema de bombeo de velocidad variable | Normalmente, válvula de dos vías | Permite que la demanda de caudal disminuya cuando bajan las cargas |
| Sistema de volumen constante existente | Válvula de tres vías | Puede mantener la circulación a través de una vía de derivación |
| Requisito de caudal mínimo | Válvula de tres vías o sistema de derivación específico | Mantiene libre una vía de circulación |
| Mezcla del agua de entrada y de retorno | Válvula mezcladora de tres vías | Combina dos corrientes |
| Desvío del flujo entre el serpentín y el bypass | Válvula de derivación de 3 vías | Redirige un flujo entre dos rutas |
| Adaptación de 3 vías a 2 vías | Se requiere una revisión técnica | Antes de realizar el reemplazo, verifique la estrategia de la bomba, el caudal mínimo, la necesidad de derivación y la diferencia de presión (ΔP) |
| Diseño poco claro de las tuberías heredadas | Comience con los planos y la verificación del marcado de los puertos | La apariencia de la válvula por sí sola no es suficiente para elegirla |
¿Cuál es mejor?
Ninguna de las dos válvulas es mejor en todos los casos. Una válvula de dos vías suele ser más adecuada para el cierre simple, el aislamiento o el control de serpentines de flujo variable. Una válvula de tres vías suele ser más adecuada para mezclas, desviaciones, derivaciones o configuraciones de flujo constante. La mejor opción depende del diseño del sistema.
Una buena selección comienza por definir la estrategia del sistema; a continuación, se determina el tipo de válvula, la disposición de los puertos, la capacidad del actuador y los límites indicados en la hoja de datos.
Consecuencias habituales de una mala elección
Una elección incorrecta de la válvula no siempre provoca una falla inmediata. En muchos casos, el sistema sigue funcionando, pero con un control deficiente, un flujo inestable, un mayor consumo de energía o un desgaste prematuro de la válvula y el actuador.
Uso de válvulas de dos vías en un sistema de flujo constante inadecuado
Si se instala una válvula de dos vías en un sistema diseñado para un caudal constante, es posible que la válvula se cierre mientras la bomba sigue esperando que haya circulación. Dependiendo de la tubería y del control de la bomba, esto puede provocar:
- aumento de la presión diferencial;
- riesgo de bombeo en vacío;
- problemas de cierre del actuador;
- flujo fantasma, es decir, una pequeña fuga o flujo involuntario a través de una válvula que se supone que está cerrada, lo que provoca que una bobina o una unidad terminal siga calentando o enfriando lentamente;
- ruido o control inestable;
- Respuesta deficiente a la temperatura en el serpentín.
Esto no significa que las válvulas de dos vías sean inseguras. Significa que el sistema debe estar diseñado para soportar un caudal reducido.
Uso de válvulas de tres vías en un sistema de flujo variable inadecuado
Si se utiliza una válvula de tres vías en un sistema diseñado para reducir el caudal a carga parcial, el flujo de derivación puede seguir haciendo circular agua incluso cuando la carga no lo requiera.
Entre los posibles resultados se incluyen:
- menor consumo energético de la bomba;
- circulación innecesaria;
- bajo riesgo de ΔT en sistemas de agua refrigerada;
- problemas con la temperatura del agua de retorno;
- control de bucle inestable;
- una menor eficiencia general del sistema.
Esto no significa que las válvulas de tres vías hayan quedado obsoletas. Siguen siendo útiles en aplicaciones de flujo constante, mezcla, derivación, derivación lateral y modernización en las que el diseño hidráulico las requiera.
Errores en la configuración de los puertos de mezcla y derivación
Las válvulas de tres vías son especialmente sensibles a la disposición de los puertos. Una válvula diseñada para la mezcla puede no ser adecuada para el servicio de derivación, a menos que el fabricante lo permita expresamente. Una válvula instalada con un puerto común incorrecto puede comportarse de manera muy diferente a lo previsto por el diseñador.
Entre las consecuencias más comunes se encuentran:
- temperatura de salida del agua inestable;
- vibración de la válvula;
- fluir por el camino equivocado;
- respuesta deficiente de la bobina;
- oscilación del actuador;
- desgaste prematuro del asiento o del vástago.
Antes de la instalación, compruebe siempre el esquema de la válvula, el marcado de los orificios, la dirección del flujo y la ficha técnica.

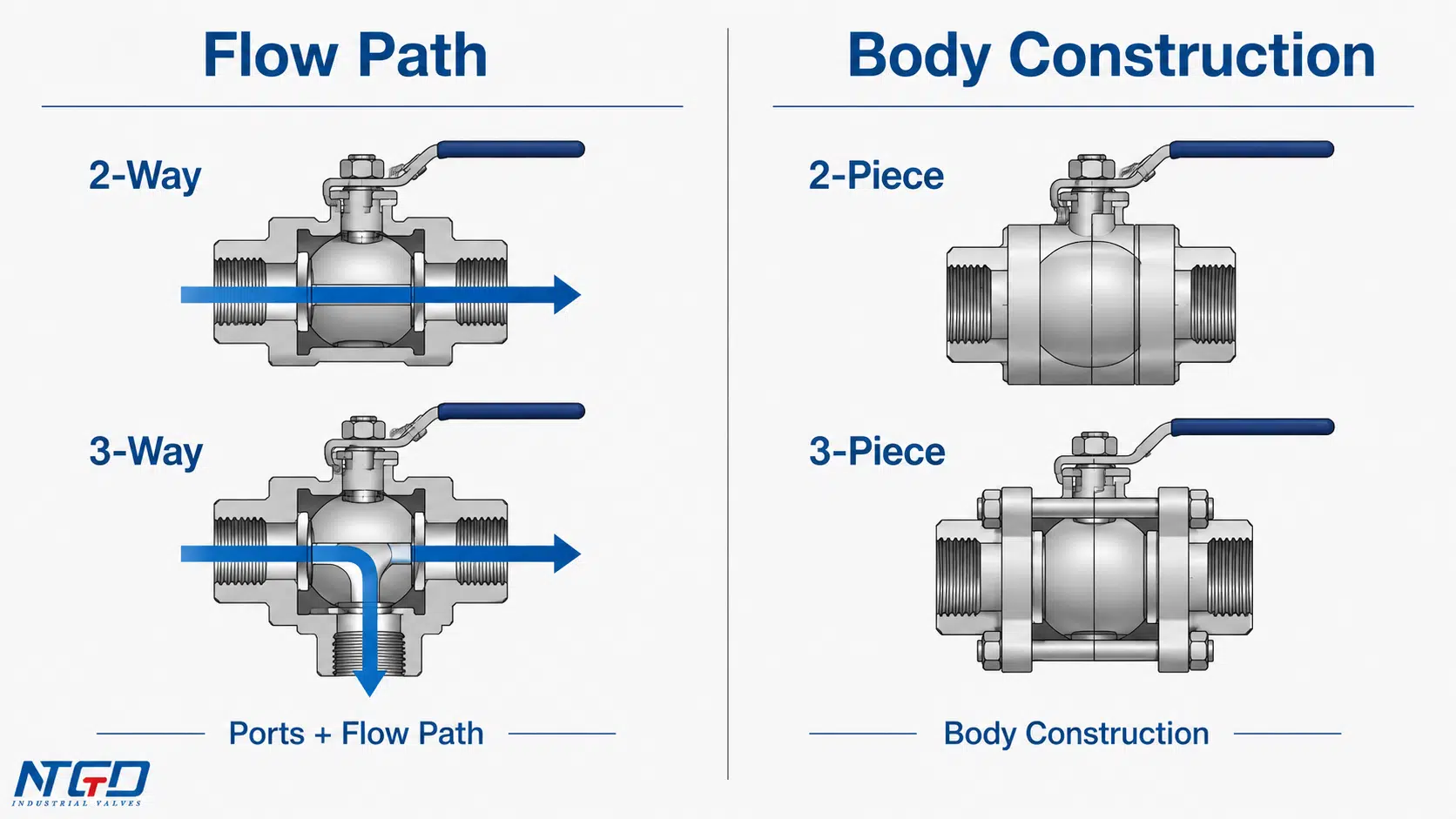

Válvulas de bola de 2 vías / 3 vías frente a válvulas de bola de 2 piezas / 3 piezas
Esta es una de las aclaraciones terminológicas más importantes en lo que respecta a las válvulas de bola.
| Término | Qué significa | Lo que no significa |
|---|---|---|
| Válvula de dos vías | Una válvula con dos orificios y una vía de flujo controlada | No es lo mismo que una carrocería de dos piezas |
| Válvula de 3 vías | Una válvula de tres vías con capacidad de mezcla, derivación o derivación | No es lo mismo que una carrocería de tres piezas |
| Válvula de bola de 2 piezas | Estructura del cuerpo de una válvula de bola compuesta por dos piezas principales | No es una clasificación basada en la trayectoria del flujo |
| Válvula de bola de 3 piezas | Estructura del cuerpo de una válvula de bola con tres secciones | No es una válvula de tres vías por defecto |
Una válvula de bola de dos piezas puede ser de dos vías. Una válvula de bola de tres piezas también puede ser de dos vías. La estructura del cuerpo no determina el número de orificios de paso.
Confundir los términos relacionados con el recorrido del flujo con los términos relacionados con la construcción del cuerpo puede dar lugar a especificaciones incorrectas, a una selección errónea de imágenes y a una interpretación errónea de la disposición real de los puertos de la válvula.

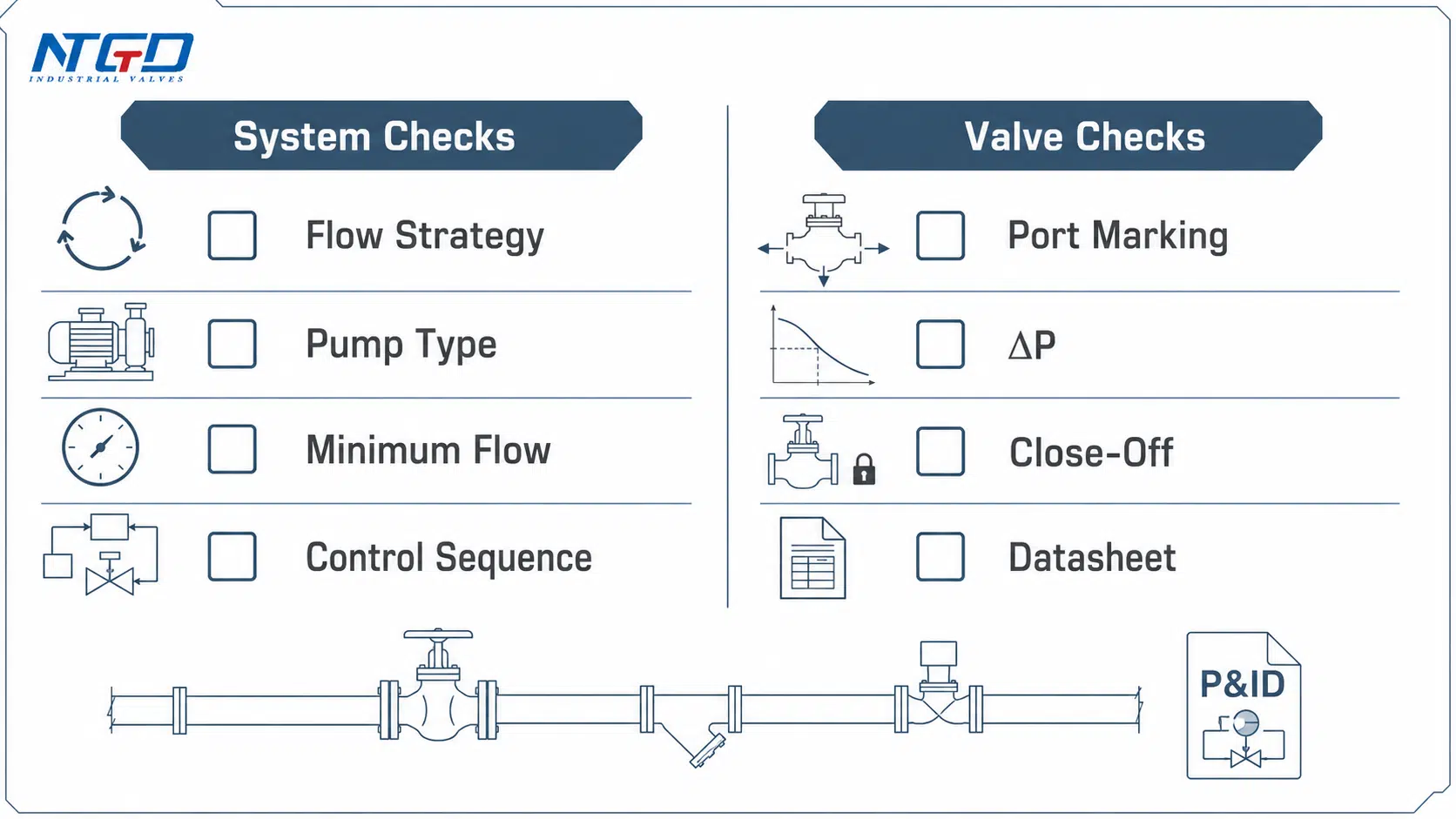

Revisión final antes de elegir una válvula de dos o tres vías
Antes de seleccionar una válvula de dos o tres vías para un proyecto de climatización, hidrónico o de agua refrigerada, compruebe tanto los requisitos del sistema como los límites de diseño de la válvula.
Comprobaciones del sistema y de control
Revisa el requisitos del sistema En primer lugar, sobre todo la estrategia de caudal, la presión diferencial y cualquier requisito de caudal mínimo o derivación:
| Marcar elemento | Por qué es importante |
|---|---|
| Sistema de caudal variable o de caudal constante | Determina si se espera un flujo reducido o un flujo de derivación |
| Tipo de bomba | Los sistemas de velocidad constante y los de velocidad variable se comportan de manera diferente |
| Requisito de caudal mínimo | Algunos sistemas requieren una vía de circulación incluso con cargas reducidas |
| Funcionamiento de la bobina o la unidad terminal | Determina si el flujo debe detenerse, modularse, mezclarse o desviarse |
| Secuencia de control | El funcionamiento de la válvula debe coincidir con la lógica del controlador |
| Tipo de actuador y señal | El tipo de control (manual, todo/nada, flotante o modulante) influye en la selección |
| Presión diferencial | Influye en la capacidad de cierre de la válvula, el ruido y el cierre |
| Trazado de las tuberías existentes | Especialmente importante en los trabajos de remodelación |
Comprobaciones de válvulas y hojas de datos
Revisa la válvula:
| Marcar elemento | Por qué es importante |
|---|---|
| Marcado de puertos | Confirma la disposición de los puertos comunes y los puertos de derivación |
| Dirección del flujo | Algunas válvulas tienen una dirección de flujo recomendada u obligatoria |
| Idoneidad para la mezcla o el desvío | No todas las válvulas de tres vías son adecuadas para ambos servicios |
| Presión de cierre | Garantiza que el actuador pueda cerrar la válvula herméticamente bajo la presión diferencial máxima prevista. Si la capacidad de cierre es demasiado baja, es posible que la válvula no se cierre por completo, lo que provocaría fugas, un control inestable o el desgaste del asiento |
| Valores nominales de presión y temperatura | Debe cumplir con las condiciones del servicio |
| Compatibilidad con soportes | El agua refrigerada, el agua de calefacción, el glicol u otros fluidos pueden afectar a los materiales |
| Tipo de conexión | Los extremos con brida, roscados, soldados o de otro tipo deben ser compatibles con la tubería |
| Diseño de la carrocería, los acabados y los asientos | Influye en el sellado, el comportamiento de la válvula de mariposa, la resistencia a la corrosión y la idoneidad para el uso |
Realizar estas comprobaciones con antelación evita la mayoría de los problemas de aplicación incorrecta descritos anteriormente, especialmente las fugas relacionadas con la presión, el comportamiento incorrecto del bypass y la mezcla o desviación incorrecta del flujo.
Qué incluir en una solicitud de cotización
Para que podamos ofrecerle una recomendación más precisa sobre las válvulas, le rogamos que tenga a la mano la siguiente información antes de enviar su solicitud de cotización:
- estrategia de caudal del sistema: caudal variable, caudal constante o adaptación;
- un fluido de servicio, como agua refrigerada, agua de calefacción, agua con glicol o fluido de proceso;
- tamaño de la válvula y tipo de conexión;
- clase de presión o presión de diseño;
- temperatura de diseño;
- funcionamiento manual o accionado;
- señal del actuador, si es necesario;
- mezcla, derivación, derivación lateral, aislamiento o control de bobinas;
- presión diferencial prevista y requisitos de cierre;
- plano, P&ID o esquema de tuberías, si está disponible.
Esta información permite obtener una visión más completa Selección de válvulas industriales proceso y ayuda a evitar un error común: seleccionar una válvula basándose únicamente en el número de puertos sin confirmar cómo se comportará en el sistema real.
Preguntas frecuentes: Válvulas de 2 vías frente a válvulas de 3 vías
¿Cuál es la diferencia entre una válvula de dos vías y una válvula de tres vías?
Una válvula de dos vías tiene dos orificios y controla una vía de flujo entre una entrada y una salida. Una válvula de tres vías tiene tres orificios y puede mezclar, desviar o derivar el flujo, dependiendo de su diseño interno y de la disposición de los orificios.
¿Cuándo debo usar una válvula de dos vías en lugar de una de tres vías?
Utilice una válvula de dos vías cuando necesite controlar el caudal a través de una línea, una derivación o un serpentín. Se utiliza habitualmente en sistemas de climatización de caudal variable en los que la reducción del caudal a carga parcial forma parte del diseño del sistema.
¿Qué es mejor, una válvula de dos vías o una de tres vías?
No siempre es mejor una u otra. Una válvula de dos vías suele ser más adecuada para el cierre simple, el aislamiento o el control de serpentines de flujo variable. Una válvula de tres vías suele ser más adecuada para mezclas, desviaciones, derivaciones o configuraciones de flujo constante. La mejor opción depende del diseño del sistema.
¿Para qué se utiliza una válvula de tres vías en sistemas de climatización?
En los sistemas de climatización, las válvulas de tres vías se utilizan a menudo para mezclar corrientes de agua, desviar el flujo o derivar una batería sin interrumpir la circulación. Son habituales en los sistemas hidrónicos y de agua refrigerada que requieren un flujo constante o una derivación controlada.
¿Se puede utilizar una válvula de tres vías tanto para mezclar como para desviar?
Algunas válvulas de tres vías pueden configurarse para mezclar o desviar el flujo, pero no todos los modelos son intercambiables. Comprueba siempre la ficha técnica del fabricante, el marcado de las conexiones y las instrucciones de instalación antes de utilizar una válvula de tres vías para un patrón de flujo específico.
¿Una válvula de tres vías es lo mismo que una válvula de bola de tres piezas?
No. Una válvula de tres vías se refiere a la disposición de los orificios y al recorrido del flujo. Una válvula de bola de tres piezas se refiere a la estructura del cuerpo. Una válvula puede tener un cuerpo de tres piezas y, aun así, ser una válvula de dos vías si solo cuenta con dos orificios de flujo.
¿Una válvula de dos vías es lo mismo que una válvula de bola de dos piezas?
No. Una válvula de dos vías tiene dos orificios y controla una sola vía de flujo. Una válvula de bola de dos piezas tiene un cuerpo formado por dos secciones principales. Estos términos describen características diferentes de las válvulas y no deben confundirse en las especificaciones.
¿Cuál es la diferencia entre un desviador de 2 vías y uno de 3 vías?
Una válvula de dos vías controla el flujo a través de una vía. Una válvula desviadora de tres vías puede dirigir el flujo de entrada hacia una de las dos vías de salida. En sistemas de climatización, esto puede utilizarse para dirigir el flujo a través de un serpentín o por una vía de derivación.
¿Puedo sustituir una válvula de 3 vías para agua refrigerada por una válvula de 2 vías?
A veces, pero no solo por su aspecto. La decisión de sustitución debe tener en cuenta la estrategia de bombeo original, el caudal mínimo requerido, la función de derivación, la presión diferencial, la presión de cierre del actuador y la secuencia de control. Algunas adaptaciones requieren cambios en el sistema antes de sustituir una válvula de tres vías por una de dos vías.
¿Todas las válvulas de tres vías tienen el mismo patrón de flujo?
No. Muchas válvulas de tres vías tienen un aspecto similar desde el exterior, pero el recorrido interno del flujo puede ser diferente. Por ejemplo, una válvula de bola con conexión en L y otra con conexión en T pueden conectar los mismos tres extremos de tubería de maneras muy diferentes.
Una válvula con las conexiones finales adecuadas puede no cumplir con la función de mezcla o derivación prevista si la disposición interna de los puertos es incorrecta. Verifique siempre el plano, el marcado de los puertos y la hoja de datos.

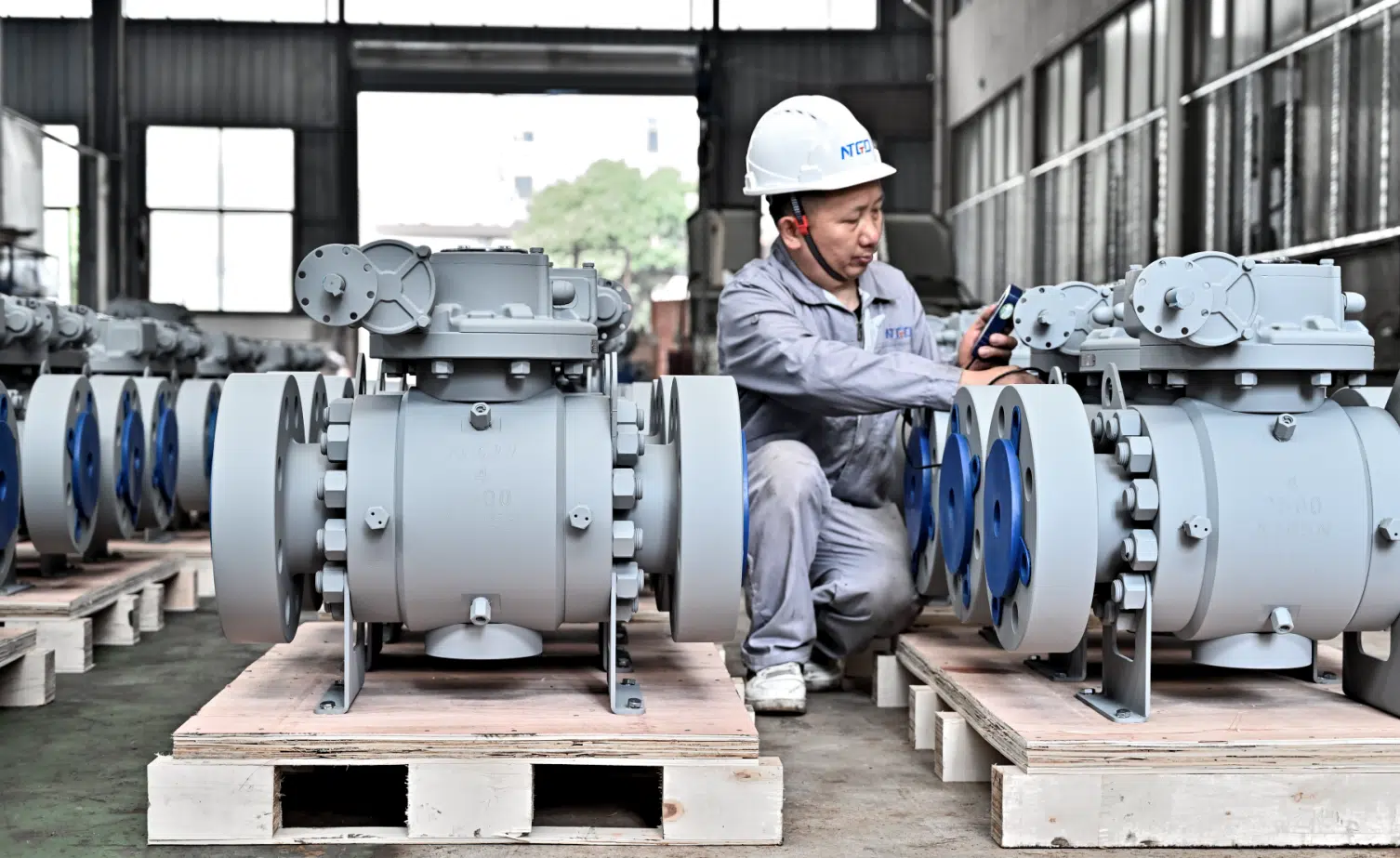

El siguiente video no es un tutorial sobre sistemas de climatización de 2 o 3 vías, sino que muestra cómo NTGD verifica las válvulas de bola industriales en condiciones reales de prueba hidrostática antes de su entrega.
Conclusión
La diferencia entre una válvula de dos vías y una de tres vías radica en las conexiones y las vías de flujo, pero la elección correcta depende de la estrategia de flujo del sistema. Una válvula de dos vías controla una sola vía de flujo y se utiliza habitualmente para el cierre, la regulación o el control de bobinas de flujo variable. Una válvula de tres vías tiene tres conexiones y puede mezclar, desviar o derivar el flujo, lo que la hace útil en aplicaciones de flujo constante, derivación y mezcla.
En el caso de los sistemas de climatización, hidrónicos y de agua refrigerada, la válvula debe seleccionarse en función de la estrategia de bombeo, los requisitos de control de la batería, la necesidad de derivación, la presión diferencial, la capacidad de cierre del actuador y la disposición de los orificios. No elija basándose únicamente en la apariencia de la válvula, en fotos antiguas o en los términos “de dos piezas” y “de tres piezas”. Los términos «de dos vías» y «de tres vías» se refieren a las vías de flujo. Los términos «de dos piezas» y «de tres piezas» se refieren a la construcción del cuerpo.
Antes de la especificación o el reemplazo, verifique la ficha técnica, el marcado de los puertos, la dirección del flujo, la capacidad del actuador, la presión de cierre y la disposición real de las tuberías.
Para un proyecto de climatización, hidrónico o de agua refrigerada, comparte los detalles de tu proyecto con el equipo de ingeniería de válvulas, incluyendo la estrategia de flujo del sistema, el fluido de servicio, los requisitos del actuador y los detalles del diagrama P&ID, para que la solución de 2 o 3 vías pueda verificarse en función de las condiciones reales de las tuberías y del control.
