A Válvula de bola con puerto en V es una válvula de bola con una abertura en forma de V en la bola, el asiento o el conducto de flujo. En lugar de abrirse con un orificio redondo como una válvula de bola estándar, la abertura en forma de V expone el área de flujo gradualmente a medida que la válvula gira. Esto hace que la válvula sea más adecuada para aplicaciones de regulación o modulación, en las que es necesario ajustar el caudal en lugar de simplemente abrir o cerrar la válvula.
En pocas palabras, un Válvula de bola combina un accionamiento compacto de cuarto de vuelta con un comportamiento de control de flujo más predecible. Suele considerarse cuando un sistema necesita un mejor control de caudal del que normalmente puede ofrecer una válvula de bola estándar, pero no requiere necesariamente el control tan preciso de una válvula de globo o de aguja especializada. Puede desempeñar funciones tanto de cierre como de control en numerosas aplicaciones industriales, pero no es automáticamente la mejor opción para todas las aplicaciones de control.
Un marco de selección rápida útil es:
- A válvula de bola estándar se utiliza principalmente para el aislamiento de encendido/apagado.
- A Válvula de bola con puerto en V está diseñado para un control más preciso del acelerador.
- A válvula de bola o de aguja puede seguir siendo la opción preferida para trabajos de control muy precisos o exigentes.
- A Válvula de bola con paso en V debe revisarse como un conjunto completo, incluyendo la válvula, el actuador, el posicionador, los datos de control y los requisitos de la ficha técnica del proyecto.
La selección final sigue dependiendo del fluido, la caída de presión, la temperatura, el Cv requerido, la clase de cierre, el ángulo del puerto en V, el diseño del asiento, la característica de flujo y si la válvula se accionará manualmente o con un actuador y un posicionador.

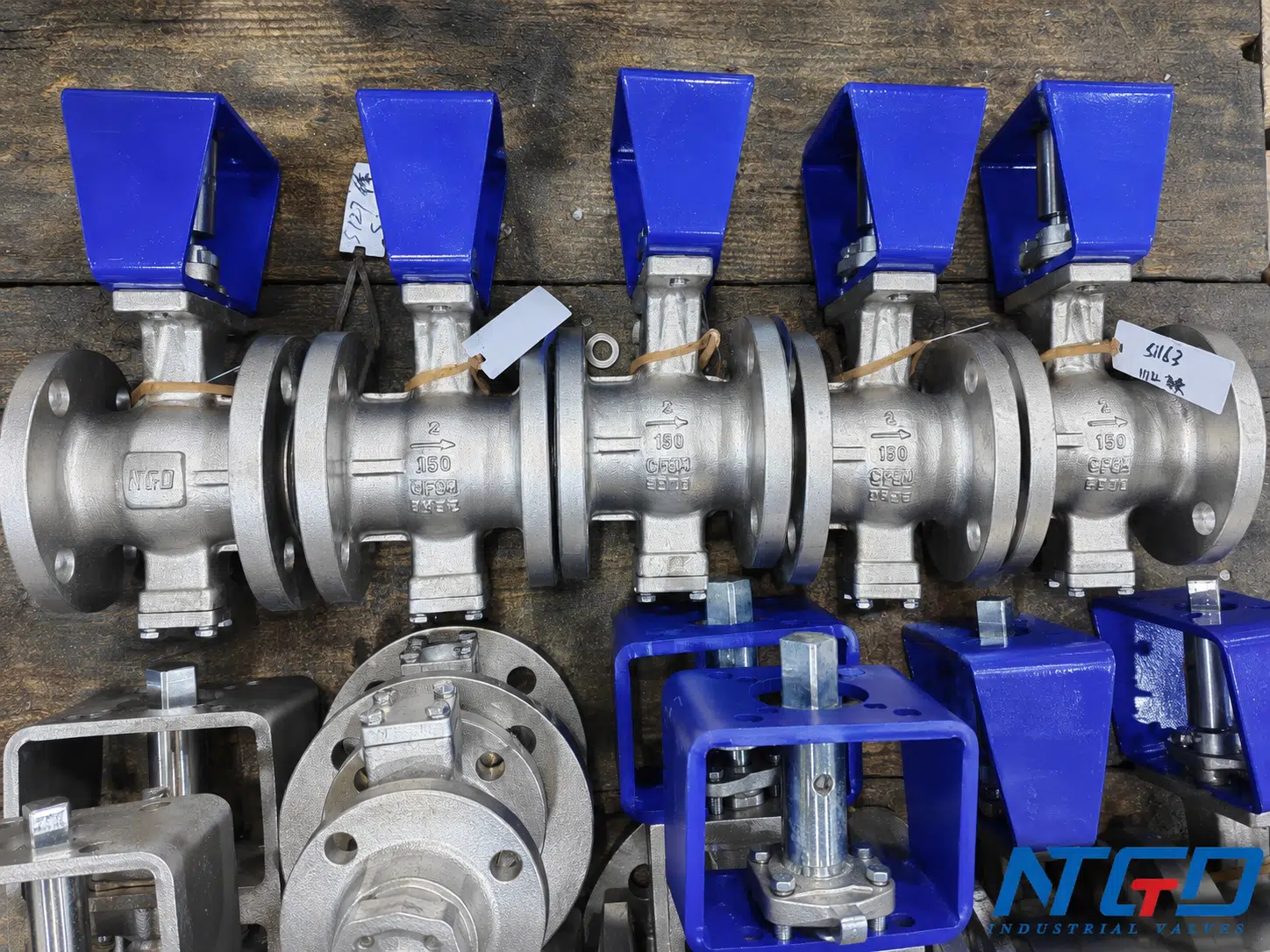

¿Qué es una válvula de bola de paso en V?
Definición básica
Una válvula de bola con paso en V es una válvula de cuarto de vuelta que utiliza una abertura en forma de V para regular el flujo de manera más gradual que una válvula de bola con paso redondo estándar. Cuando la válvula comienza a abrirse, solo el extremo más estrecho de la V queda expuesto a la trayectoria del flujo. A medida que la bola continúa girando, el área de apertura aumenta de manera controlada.
Este diseño permite que la válvula se adapte a aplicaciones en las que el operador necesita algo más que una simple operación de apertura y cierre. En muchos sistemas, la abertura en forma de V hace que el ajuste del caudal sea más predecible en las posiciones de apertura parcial.
El diseño exacto puede variar. Algunas válvulas utilizan un corte en forma de V en la bola. Otras pueden emplear una bola, un asiento o un conjunto de piezas de tipo segmentado. Por este motivo, siempre se deben consultar el plano, la hoja de datos y la documentación técnica del fabricante antes de dar por sentado cómo se comportará una válvula específica.
En qué se diferencia de una válvula de bola estándar con orificio redondo

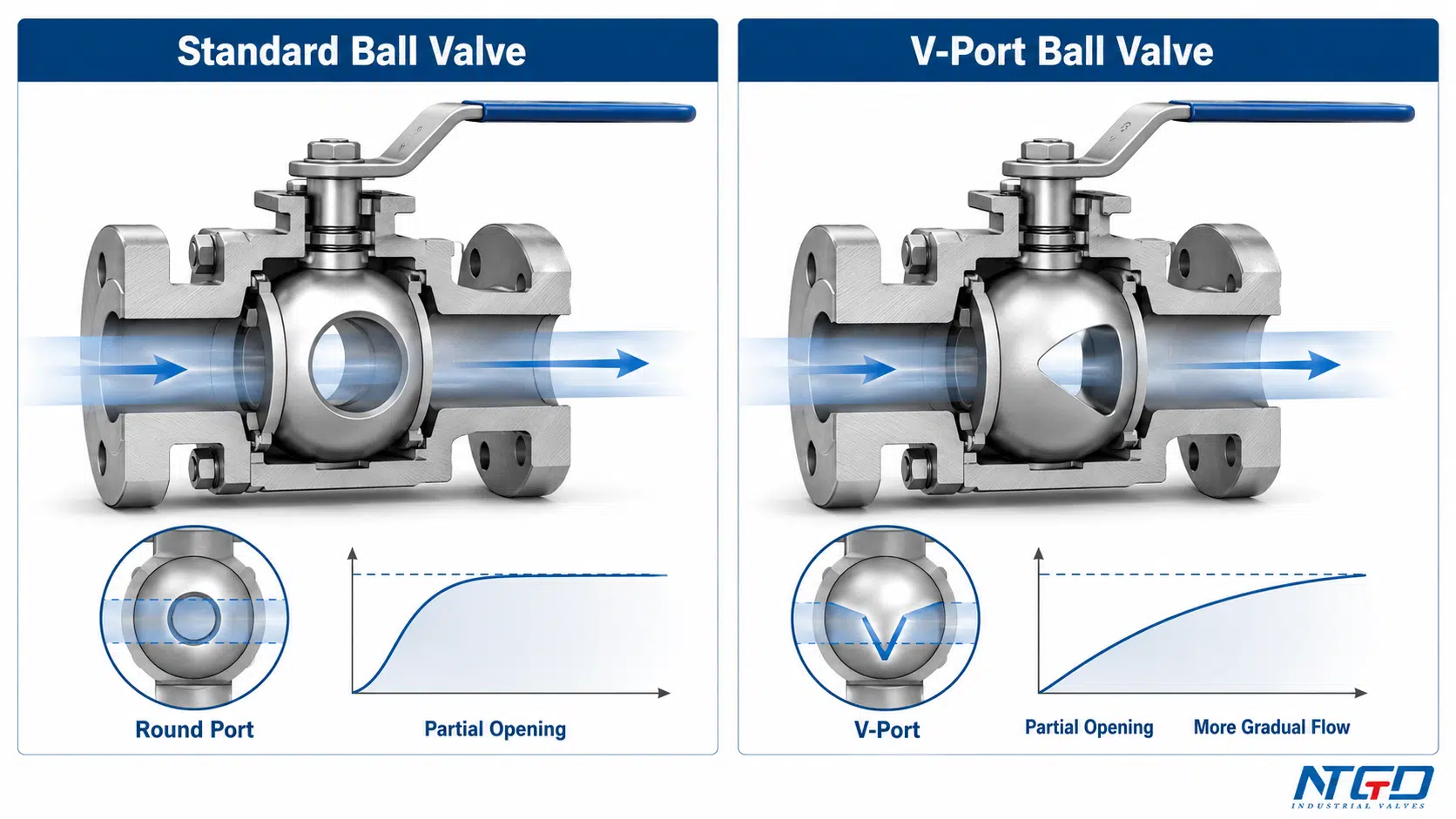

Una válvula de bola estándar suele tener un orificio circular a través de la bola. Este diseño es eficaz para el aislamiento, ya que permite una vía de flujo directa cuando está completamente abierta. Sin embargo, en posiciones de apertura parcial, es posible que un orificio redondo estándar no ofrezca una regulación estable o predecible. Un pequeño cambio en la posición de la manija o del actuador puede dejar al descubierto una gran superficie de flujo y provocar un cambio brusco en el caudal.
Una válvula de bola con paso en V cambia ese comportamiento. La abertura en forma de V crea un recorrido de flujo inicial más estrecho y, a continuación, aumenta el área de paso de forma más progresiva. Esto permite que la válvula ofrezca una mejor modulación del flujo que una válvula de bola estándar en muchas aplicaciones.
| Característica | Válvula de bola estándar | Válvula de bola V-Port |
|---|---|---|
| Función principal | Aislamiento de encendido/apagado | Compatibilidad con la limitación de ancho de banda y el corte de servicio |
| Forma del puerto | Agujero redondo | Abertura en forma de V o con esa forma |
| Comportamiento de apertura parcial | Menos predecible para el control | Perfil de apertura más gradual |
| Uso habitual de los controles | Solo se permite un ajuste sencillo y limitado | Más adecuado para el servicio de modulación |
| Enfoque de selección | Tamaño, clase de presión, material, conexión final | Todos los factores estándar, además del ángulo del puerto en V, el coeficiente Cv, la característica de caudal, el actuador y los requisitos de cierre |
Este criterio de selección adicional implica que al especificar un Válvula de bola con puerto en V Por lo general, no basta con hacer coincidir el tamaño, la clase de presión y el material.
Terminología de válvulas de bola con orificio en V, bola en V, muesca en V y segmentadas
Los compradores e ingenieros pueden utilizar varios términos relacionados al referirse a este tipo de válvula. No siempre significan exactamente lo mismo, por lo que se debe prestar especial atención a la redacción durante la revisión de las especificaciones.
| Término | Cómo utilizarlo en este artículo | Límite |
|---|---|---|
| Válvula de bola con puerto en V | Término principal de este artículo | El tipo de válvula principal que se analiza aquí |
| Válvula de puerto en V | Una forma abreviada que suele referirse al mismo concepto | Aún hay que confirmar que se trata de una válvula de bola, y no de otro tipo de válvula |
| Válvula de bola | Términos habituales en algunos contextos relacionados con válvulas de producto y de control | Aunque a menudo se relaciona con el comportamiento de las válvulas de bola con paso en V, se debe verificar el diseño exacto del conjunto interno |
| Válvula de bola con muesca en V | Normalmente destaca la muesca en forma de V o la abertura característica | Útil para explicar el mecanismo, pero no es el tema principal de este artículo |
| Válvula de bola en forma de V / Válvula de bola tipo V | Describe el concepto de forma | Debería estar vinculado al diseño real de la válvula |
| Válvula de bola segmentada | Un concepto relacionado de válvula de control rotativa | Tema relacionado; no siempre es lo mismo que una válvula de bola con puerto en V completo |
| Válvula de bola Vport | Términos de búsqueda o abreviaturas utilizadas por algunos compradores | Considerarlo una variante ortográfica, no una categoría técnica independiente |
En la práctica, estos términos no deben sustituir al plano de la válvula. Un comprador puede solicitar una “válvula de bola en V”, una “válvula de bola con muesca en V” o una “válvula de bola con puerto en V”, pero la evaluación final debe basarse en la geometría real de la bola, el diseño del interior, el diseño del asiento, los datos de Cv, los requisitos de cierre y las condiciones de servicio. A válvula de bola de segmento puede aparecer en debates similares sobre válvulas de control rotativas, pero no debe darse por sentado que se trate de la misma válvula de bola con puerto en V que se analiza en este artículo.
Cómo controla el flujo un puerto en forma de V
Empecemos por lo básico: por qué es importante la forma de V

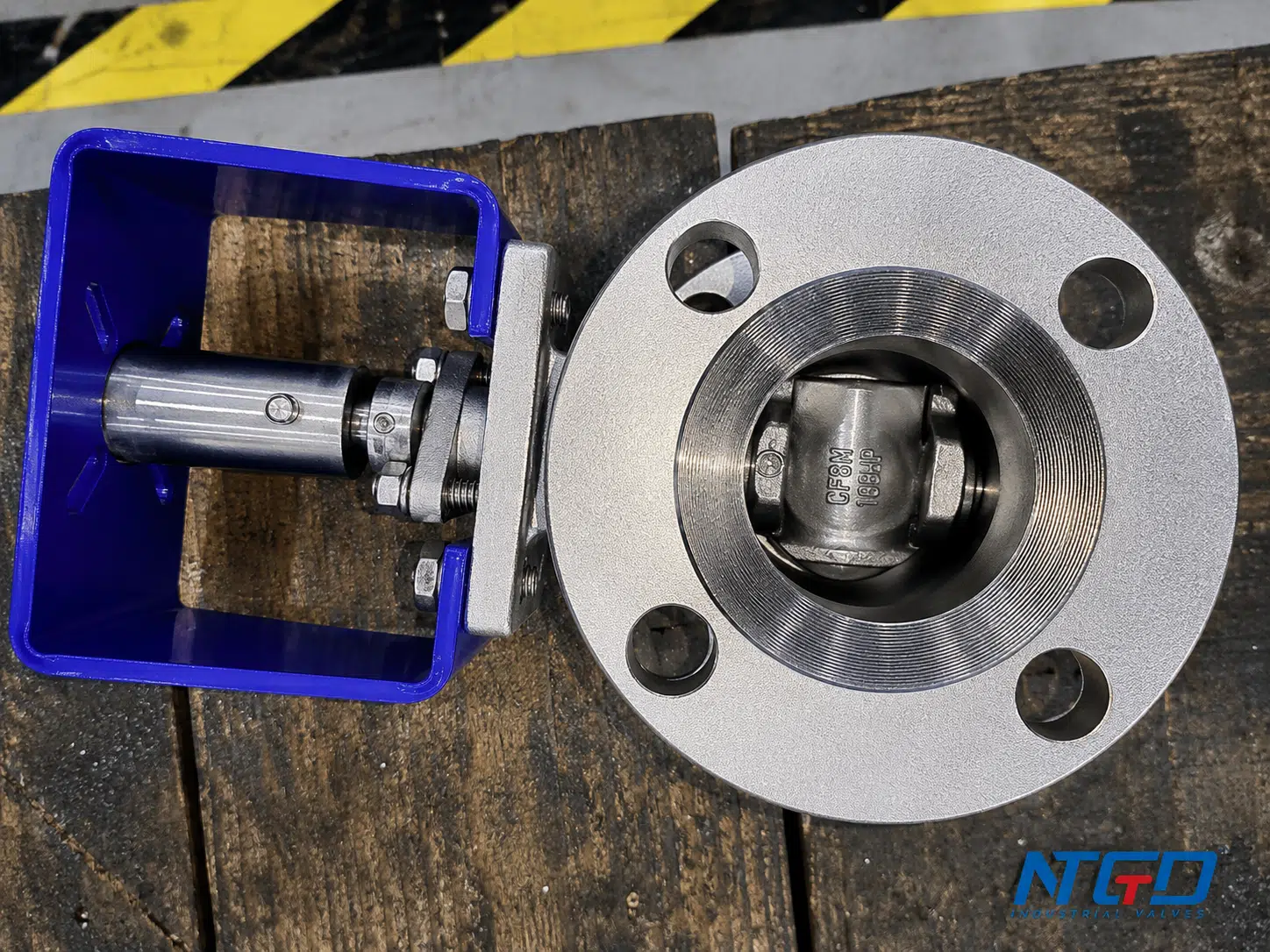

La función principal de una válvula de bola con paso en V se debe a la forma de la abertura. Cuando la bola comienza a girar desde la posición cerrada, el punto más estrecho de la V se abre primero. Esto crea un área de flujo inicial más pequeña que la que normalmente ofrecería una válvula de bola con paso redondo estándar.
Por el contrario, una válvula de paso redondo estándar puede dejar al descubierto un área de flujo relativamente grande incluso con ángulos de apertura reducidos. Esto puede dificultar el ajuste fino y reducir su repetibilidad, especialmente cuando el sistema es sensible a cambios repentinos en el flujo.
A medida que la válvula continúa abriéndose, se va liberando una mayor parte del área en forma de V. El área de flujo aumenta de manera progresiva, en lugar de hacerlo de forma repentina. En muchas aplicaciones, esta exposición progresiva puede ayudar a reducir los cambios bruscos de flujo, los sobreimpulsos o los ajustes inestables que pueden producirse con un orificio redondo a bajos porcentajes de apertura.
Esto no significa que todos los diseños de válvulas de puerto en V tengan el mismo comportamiento de control. El ángulo del puerto, el diseño del asiento, la geometría de la bola, la caída de presión, las condiciones del fluido y el método de control del actuador influyen en el rendimiento real.
Movimiento de cuarto de vuelta y área de apertura
Al igual que otras válvulas de bola, una válvula de bola con paso en V funciona girando la bola 90 grados. En un diseño estándar de paso total, se espera que la válvula esté principalmente totalmente abierta o totalmente cerrada. En un diseño con paso en V, las posiciones intermedias resultan más útiles, ya que la forma de la abertura está diseñada para controlar el área de flujo.

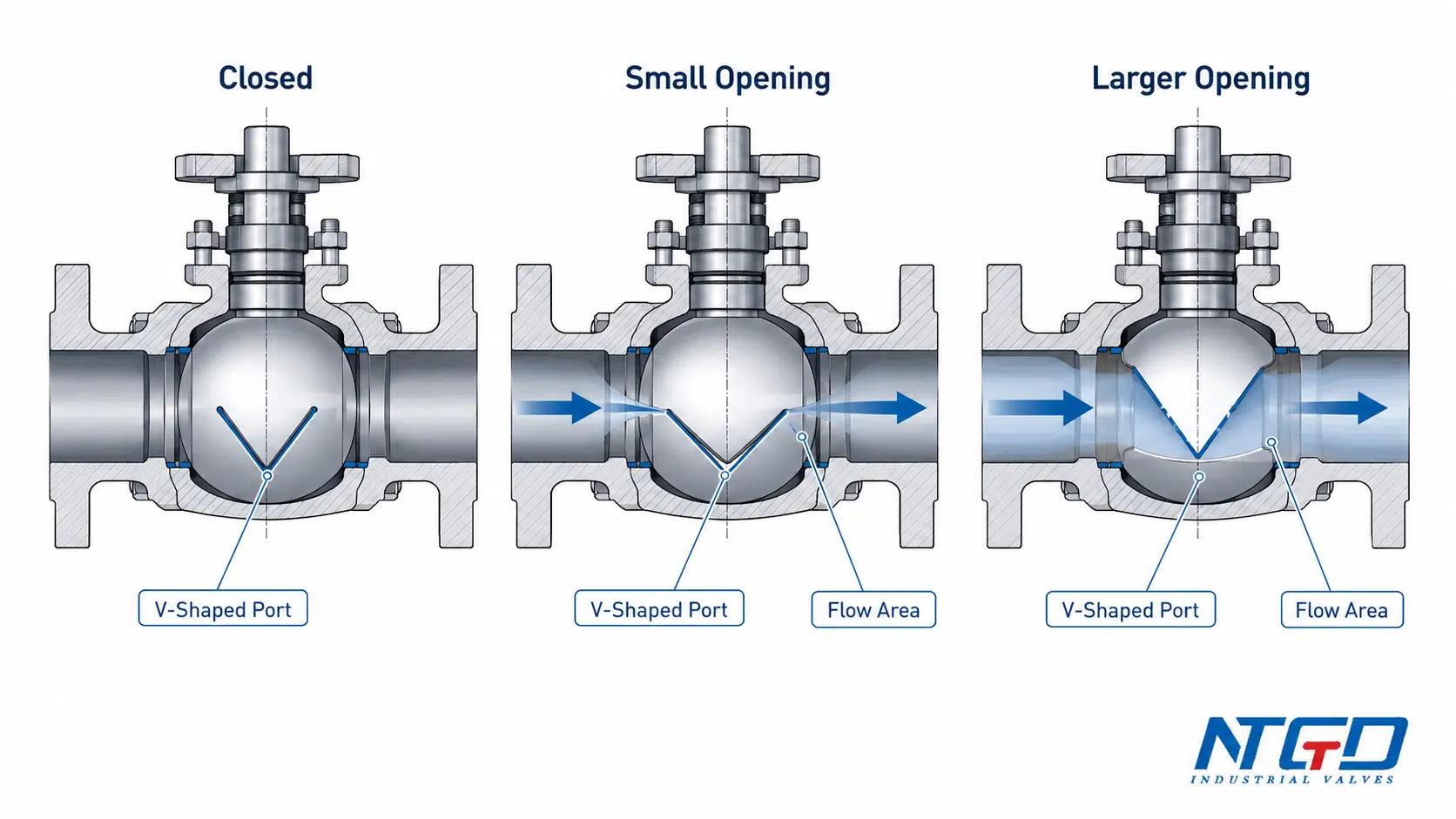

En posiciones de apertura reducidas, el corte en forma de V restringe el paso del flujo. En posiciones de apertura más amplias, el área de paso aumenta y permite un mayor caudal. Esto genera una relación más estrecha entre el recorrido de la válvula y la respuesta del flujo que en una válvula de bola estándar de paso redondo.
En la práctica, esto es importante para sistemas en los que es necesario ajustar el caudal de forma repetida, como el tratamiento de agua, la dosificación de productos químicos, la refrigeración de procesos, el manejo de líquidos viscosos u otros servicios en los que se requiere un ajuste estable del caudal.
Modo manual frente a control motorizado
Se puede utilizar una válvula de bola de paso en V de accionamiento manual para ajustes sencillos en los que no se requiera una modulación frecuente o precisa. Sin embargo, cuando la válvula debe responder a una señal de control, mantener una variable de proceso o repetir posiciones con precisión, normalmente se considera como parte de un conjunto accionado.
Ese paquete puede incluir:
- tipo de actuador;
- requisitos del posicionador;
- señal de control;
- par de apriete de la válvula;
- requisito de cierre;
- característica de caudal requerida;
- Revisión del CV y la capacidad de alcance;
- posición de seguridad;
- Compatibilidad con los medios y la temperatura.
Aquí es donde la frase Válvula de bola con paso en V aparece con frecuencia. El término suele referirse no solo al cuerpo de la válvula, sino a un conjunto de válvula utilizado en un sistema de control modulante. La válvula en sí misma debe revisarse para verificar que cumpla con las condiciones de funcionamiento completo.
Ángulo del puerto en V y características de flujo

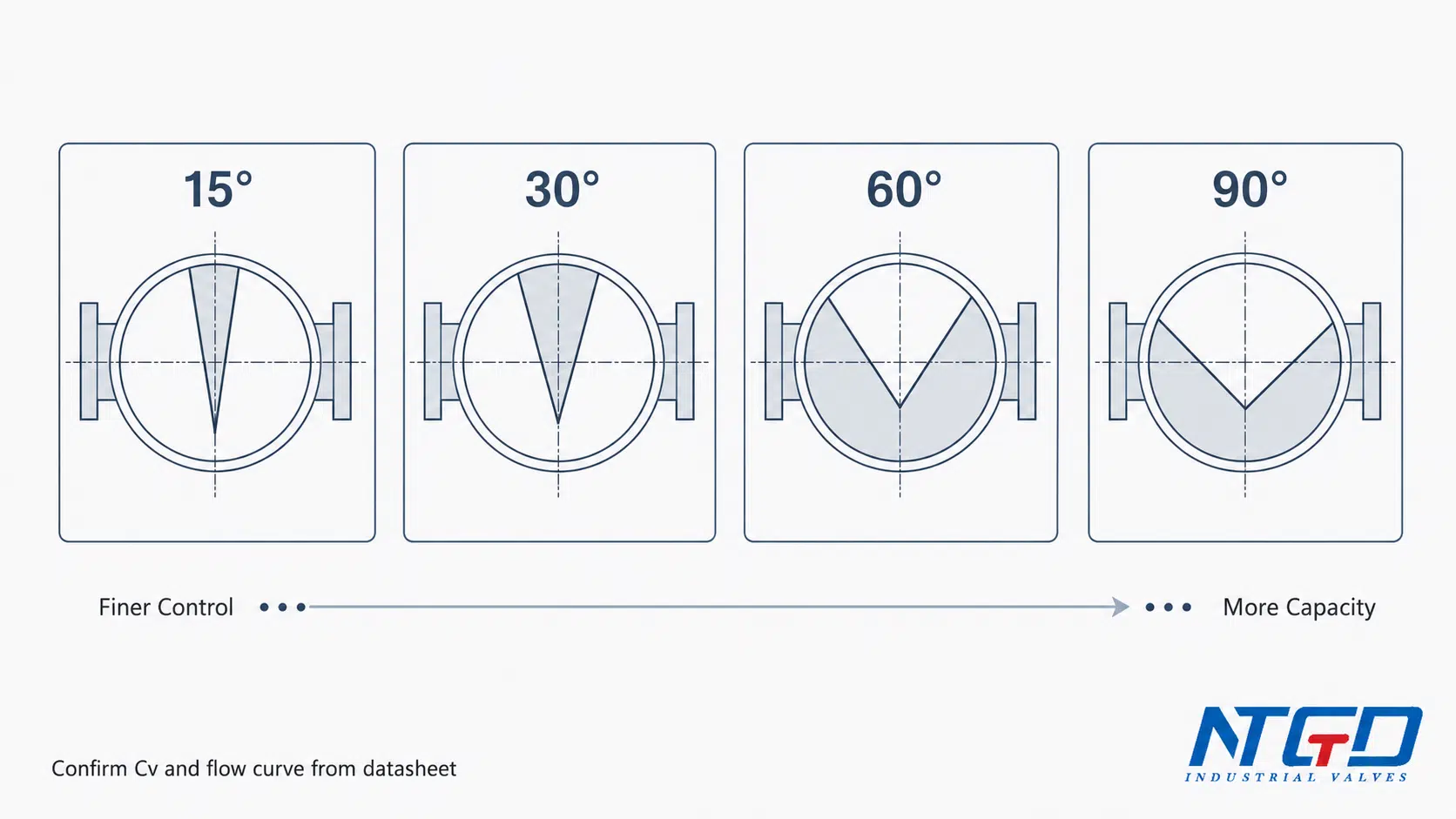

Ángulos habituales de los puertos en V: 15°, 30°, 60° y 90°
Las válvulas de bola con paso en V pueden diseñarse con diferentes ángulos de paso. Entre los ejemplos más comunes se incluyen los pasos de 15°, 30°, 60° y 90°. Estas referencias de ángulo son útiles, pero no deben considerarse reglas universales de rendimiento. Los distintos fabricantes pueden diseñar la geometría del paso de manera diferente, por lo que la curva de caudal definitiva debe confirmarse consultando la ficha técnica de la válvula.
En general, se suele optar por un ángulo en V más pequeño cuando la aplicación requiere un control más preciso con aperturas menores. Por otro lado, se suele optar por un ángulo en V más grande cuando la aplicación necesita mayor capacidad de flujo, sin dejar de ofrecer un mejor comportamiento de regulación que una válvula de bola de puerto redondo estándar.
| Ángulo del puerto en V | Lógica de control típica | Punto de revisión común |
|---|---|---|
| 15° | Control más preciso de la apertura baja | Verificar el caudal mínimo controlable, los datos de Cv y la capacidad de control en el rango inferior |
| 30° | Limitación controlada con capacidad moderada | Confirmar la curva de caudal y el rango de funcionamiento previsto |
| 60° | Mayor capacidad de apertura | Verificar la caída de presión, la estabilidad del control y la respuesta del actuador |
| 90° | Alta capacidad con soporte de control | Verifique si la precisión de control es suficiente para el servicio requerido |
El ángulo por sí solo no debe ser el único criterio para elegir la válvula. Debe analizarse junto con el diámetro de la tubería, la caída de presión, el tipo de accionamiento, el fluido, la viscosidad, el contenido de sólidos, la temperatura y el nivel de cierre requerido.
Flujo lineal, de porcentaje igual y de porcentaje igual modificado
En los debates sobre válvulas de control, característica de flujo describe cómo varía el caudal a medida que se abre la válvula. En el caso de las válvulas de bola con puerto en V, las descripciones habituales incluyen el comportamiento lineal, de porcentaje igual o de porcentaje igual modificado. Estos términos deben utilizarse con precaución.
Una característica lineal suele significar que el caudal varía de forma más proporcional al recorrido de la válvula. Una característica de porcentaje igual significa que cada movimiento igual de la válvula produce un cambio porcentual en el caudal, lo que puede resultar útil en sistemas con condiciones de presión variables. La característica de porcentaje igual modificada se utiliza a menudo cuando el diseño real de la válvula da lugar a una curva que se sitúa entre el comportamiento lineal simple y el de porcentaje igual.
El ángulo del puerto en V influye en el perfil de apertura, pero la curva final debe basarse en la hoja de datos, no solo en el valor del ángulo. Los ángulos más pequeños suelen utilizarse para un control más preciso de la apertura baja, mientras que los ángulos más grandes suelen utilizarse para una mayor capacidad de flujo. La relación real entre el ángulo, el Cv y la característica de flujo debe verificarse para el tamaño y diseño específicos de la válvula.
Lo importante no es solo la etiqueta. El comprador debe verificar la curva de caudal prevista y los datos de Cv correspondientes al tamaño de la válvula y al diseño de la conexión seleccionados.
Cv, rango de funcionamiento y caída de presión: lo que hay que verificar
Una válvula de bola de paso en V puede ofrecer una gran capacidad de caudal en comparación con otros tipos de válvulas de control, pero la caída de presión y Cv no debe darse por sentado.
Antes de elegir una válvula de bola de paso en V, asegúrese de:
- caudal mínimo, normal y máximo requeridos;
- caída de presión a través de la válvula;
- Cv requerido en el rango de funcionamiento previsto;
- si la válvula funcionará normalmente cerca de la posición de apertura mínima, media o máxima;
- si el actuador puede controlar el rango de posición requerido;
- ya sea que se deba tener en cuenta la cavitación, el flashing, el ruido, la erosión o la vibración.
Una válvula de bola con paso en V puede mejorar el control del flujo en comparación con una válvula de bola estándar, pero no sustituye a un Dimensionamiento de válvulas de bola y revisión del servicio.
Válvula de bola con puerto en V frente a válvula de bola estándar, válvula de paso, válvula de aguja y válvula de mariposa
Válvula de bola V-Port frente a válvula de bola estándar
La comparación más importante es la que se establece entre una válvula de bola con paso en V y una válvula de bola estándar con paso redondo. Ambas son válvulas de cuarto de vuelta, pero su comportamiento con la válvula parcialmente abierta es diferente.
Una válvula de bola estándar es ideal para el aislamiento. Es compacta, de accionamiento rápido y presenta una trayectoria de flujo directa cuando está completamente abierta. Sin embargo, por lo general no es la mejor opción para servicio de limitación de ancho de banda porque la abertura redonda puede dejar al descubierto el área de flujo demasiado rápido.
Una válvula de bola con abertura en V está diseñada para que la apertura parcial resulte más útil. La abertura en forma de V proporciona a la válvula una trayectoria de flujo más controlada, especialmente durante las primeras y medias etapas de la apertura.
V-Port frente a válvula de globo o de aguja
La válvula de bola con puerto en V se suele comparar con las válvulas de globo y las válvulas de aguja, ya que todas ellas pueden utilizarse para regular el flujo. La elección correcta depende de la precisión de control requerida, la caída de presión, el caudal, el fluido, el espacio de instalación y los requisitos de cierre.
Válvulas de globo se revisan habitualmente para garantizar un control preciso y un funcionamiento con estrangulamiento severo.
Las válvulas de aguja se utilizan a menudo para el ajuste preciso de caudales bajos. Una válvula de bola con puerto en V puede ser la opción preferida cuando el proyecto requiere una válvula compacta de cuarto de vuelta con un buen comportamiento de regulación y capacidad de cierre.
La clave es no afirmar que una válvula es siempre mejor. Cada diseño resuelve un problema diferente.
Válvula en V frente a válvula de mariposa
Las válvulas de mariposa suelen elegirse para tuberías de gran tamaño, instalaciones compactas y determinadas aplicaciones de control a baja o media presión. Su comportamiento de control depende en gran medida del diseño del disco, del diseño del asiento y de la posición de apertura.
La válvula de bola con paso en V suele considerarse cuando el comprador busca una apertura de la bola bien definida y un control del flujo más predecible que el que ofrece una válvula de bola estándar. Aunque una válvula de mariposa puede seguir siendo adecuada en muchas aplicaciones de gran tamaño, no debe considerarse como el mismo mecanismo de control.
| Tipo de válvula | Ideal para | Comportamiento del control de flujo | Límite principal |
|---|---|---|---|
| Válvula de bola estándar | Aislamiento de encendido/apagado | Menos predecible en la apertura parcial | No es lo ideal para un control preciso del acelerador |
| Válvula de bola con puerto en V | Compatibilidad con la limitación de ancho de banda y el corte de servicio | Perfil de apertura más predecible | Un ángulo o un tamaño incorrectos de los puertos pueden dar lugar a una mala calidad de control |
| Válvula de globo | Control preciso | Gran capacidad de regulación | Puede presentar una mayor caída de presión o un diseño de cuerpo más grande |
| Válvula de aguja | Ajuste preciso del caudal bajo | Control muy preciso de caudales reducidos | No apto para caudales elevados |
| Válvula de mariposa | Modulación o aislamiento de tuberías de gran tamaño | Depende del diseño del disco y del asiento | No tiene el mismo sistema de sellado ni la misma lógica de control que una válvula de bola con puerto en V |
Elija una válvula de bola con paso en V cuando sean importantes el accionamiento de cuarto de vuelta, la capacidad de cierre, el diseño compacto y una mejor regulación del caudal. Considere las válvulas de globo o de aguja cuando el requisito principal sea una precisión muy alta, un control estricto de la caída de presión o un ajuste extremadamente preciso del caudal bajo. Una válvula de bola con paso en V debe considerarse una opción sólida para la aplicación adecuada, no un sustituto universal para todas las válvulas de control.
Ventajas y limitaciones de las válvulas de bola con conexión en V
Ventajas en el control de flujo
La principal ventaja de una válvula de bola con paso en V es que permite un ajuste del caudal más predecible que una válvula de bola estándar. El paso en forma de V permite que el área de apertura cambie gradualmente, lo que ayuda a la válvula a gestionar con mayor eficacia los servicios de estrangulamiento o modulación.
Entre las ventajas más comunes se encuentran:
| Ventaja | Por qué es importante |
|---|---|
| Una limitación más predecible | La abertura en forma de V ayuda a controlar el área de flujo cuando la válvula está parcialmente abierta |
| Operación de cuarto de vuelta | Funcionamiento compacto y automatización más sencilla en comparación con las válvulas multigiro |
| Cierre y soporte de control | Si se elige correctamente, puede servir tanto para el aislamiento como para el ajuste del flujo |
| Gran potencial de capacidad de flujo | Puede ofrecer una buena capacidad de flujo en comparación con algunos diseños de válvulas de control |
| Compatibilidad de los actuadores | Se puede utilizar en sistemas automatizados cuando se cumplen los requisitos de par y control |
| Diseño compacto | Ideal cuando el espacio de instalación es limitado |
Estas ventajas se aprovechan al máximo cuando la válvula se selecciona teniendo en cuenta el ángulo correcto del puerto en V, el material del asiento, el actuador, los datos de caudal y las condiciones de servicio. No deben considerarse como resultados automáticos derivados únicamente del nombre de la válvula.
Dónde se encuentran los límites de las válvulas de bola V-Port
Una válvula de bola con paso en V no debe considerarse una válvula de control universal. Puede que no sea la mejor opción para un control muy preciso de caudales bajos, caídas de presión severas, servicio con cavitación, servicio con vaporización, alto riesgo de ruido o aplicaciones en las que se prevea la erosión de los componentes internos.
También requiere una revisión minuciosa en medios abrasivos, sucios, fibrosos o que contengan sólidos. Algunos diseños de válvulas de V pueden ayudar a gestionar ciertas condiciones de flujo difíciles, pero es necesario evaluar el riesgo de obstrucción, desgaste de los asientos, aumento del par, erosión y fugas.
| Limitación | Por qué es necesario revisarlo |
|---|---|
| Control muy preciso | La abertura en forma de V es más fácil de controlar que una abertura redonda, pero es posible que no ofrezca la misma precisión de ajuste que los diseños de válvulas de globo o de aguja |
| Caída de presión grave | Las aplicaciones con un ΔP elevado pueden requerir un ajuste especial u otro tipo de válvula, lo cual debe revisarse riesgo de cavitación, vaporización, ruido o erosión |
| Medios abrasivos o que contienen sólidos | Las superficies de los asientos, las bolas y los embellecedores pueden desgastarse más rápido si no se eligen adecuadamente |
| Servicio con residuos o con restos de fibra | Es necesario revisar el atasco y el aumento del par |
| Alta temperatura | El material del asiento y de la junta debe ser compatible |
| Requisito de cierre hermético | La clase de fuga depende del diseño de la válvula, el asiento, el fluido y las condiciones de servicio |
Cuándo puede ser necesario revisar otra válvula de control
Se debe considerar otro tipo de válvula cuando el proceso requiera una precisión de control muy alta, una regulación estable a bajo caudal, protección para condiciones de servicio severas o un dimensionamiento detallado de la válvula de control. En esos casos, puede ser más adecuado utilizar una válvula de control de tipo globo, una válvula de control segmentada, una válvula de aguja u otro diseño específico de válvula de control.
Una válvula de bola con paso en V suele ser una opción muy adecuada cuando la aplicación requiere una válvula rotativa compacta que pueda combinar el cierre con una mejor modulación del flujo que una válvula de bola estándar. Sin embargo, resulta menos adecuada cuando el problema de control es demasiado complejo para el diseño de la válvula de bola seleccionada.
Dónde se suelen evaluar las válvulas de bola V-Port
Condiciones de ajuste adecuado

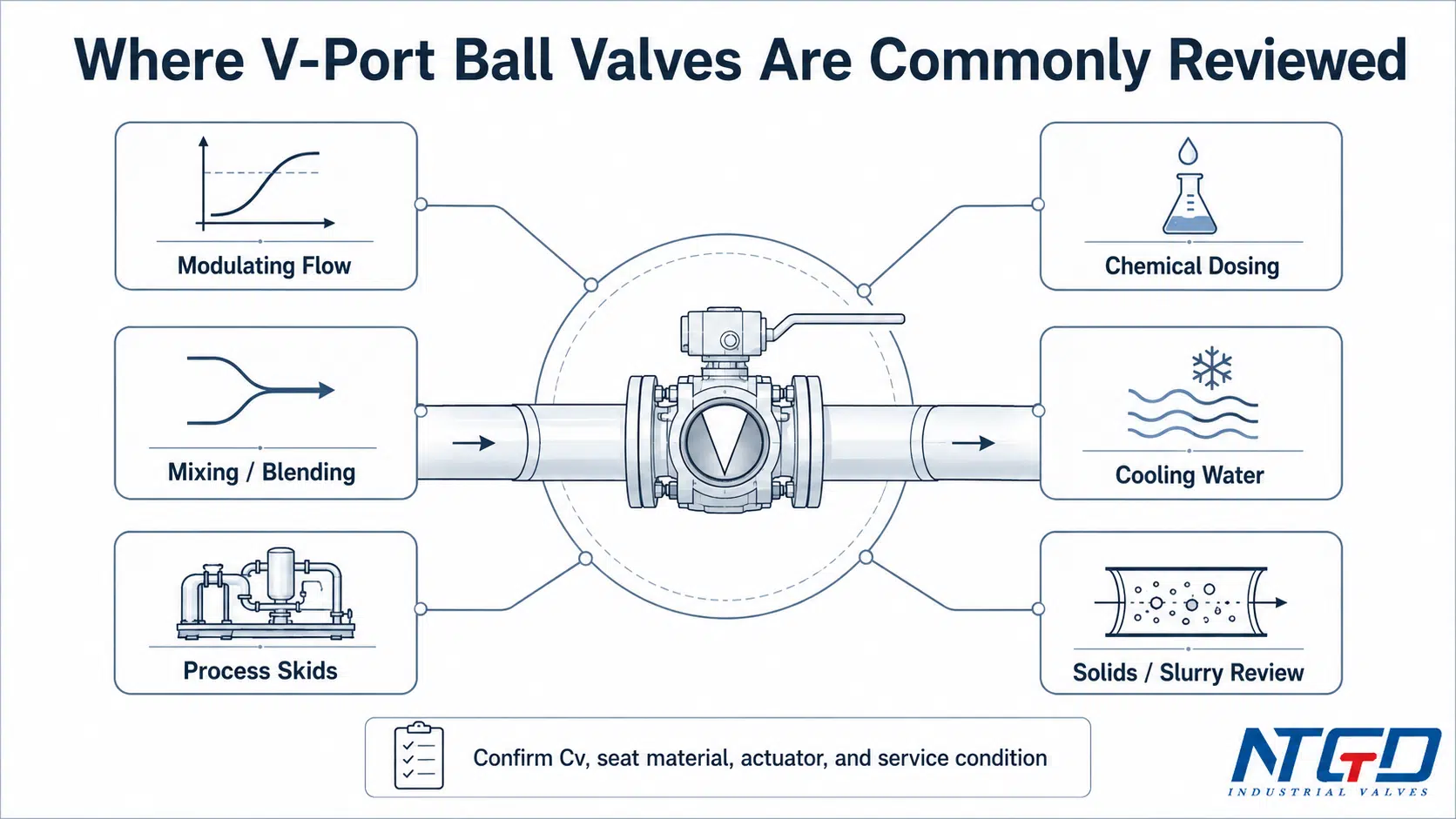

Las válvulas de bola de paso en V suelen considerarse para aplicaciones industriales en las que es necesario regular el caudal, pero el sistema sigue beneficiándose de un accionamiento compacto de cuarto de vuelta. Entre las aplicaciones típicas se incluyen el control del flujo de líquidos limpios, el agua de proceso, servicio químico, tuberías de refrigeración y determinados fluidos viscosos.
En estos casos, el diseño de puerto en V puede ayudar a lograr un control más estable que una válvula de bola estándar, especialmente cuando se combina con el actuador y el ángulo de puerto adecuados.
Revisar detenidamente las condiciones
Es posible que algunos servicios sean viables, pero requieren un análisis técnico minucioso. Entre ellos se incluyen los medios contaminados, los medios fibrosos, los sólidos en suspensión, los fluidos viscosos, las altas temperaturas, las altas presiones y los productos químicos corrosivos.
Es posible que la válvula requiera un material especial para el cuerpo o el asiento, un recubrimiento específico, un tamaño de actuador adecuado o una revisión de los componentes internos. El comprador no debe elegir una válvula de bola de paso en V basándose únicamente en el nombre de la válvula.
Aplicaciones que no deben darse por sentadas automáticamente
No se deben dar por sentadas ciertas aplicaciones sin antes revisar las especificaciones. Servicios de alimentos y bebidas, servicios sanitarios, servicio de lodos, la estrangulación severa, el control del vapor y el control de la caída de presión elevada requieren una verificación adicional.
| Condiciones del servicio | Válvula de bola V-Port: ajuste | Punto de revisión |
|---|---|---|
| Control del flujo de líquidos limpios | Buen candidato | La abertura en forma de V permite un ajuste estable; compruebe el valor Cv y el ángulo del puerto en V |
| Tratamiento del agua | Área de revisión común | Útil cuando es necesario ajustar el caudal; compruebe la compatibilidad del material, la sede y la resistencia a la corrosión |
| Proceso químico | Posible | Verifique la compatibilidad química, la temperatura, la presión y el material de sellado |
| Medios viscosos | Posible | Verificar el par de apriete, el dimensionamiento del actuador, la curva de caudal y el diseño del asiento |
| Suciedad / fibras / sólidos en suspensión | Revisa con atención | Verificar el acabado, el asiento, el riesgo de obstrucción, el riesgo de erosión y el acceso para la limpieza |
| Alta presión / alta temperatura | No des nada por sentado | Confirme la clase de presión, el rango de temperatura, el material del cuerpo, el material del asiento y los requisitos de ensayo |
| Servicio de gas | Posible en determinadas aplicaciones | Verificar los requisitos de estanqueidad, el riesgo de erosión de los componentes de control a alta velocidad, el ruido, la vibración y el cierre hermético, si es necesario |
| Alimentación / bebidas | Cauteloso | Confirmar los requisitos sanitarios, de limpieza y de materiales |
| Climatización / automatización de edificios | Solo contexto de iluminación secundaria | El tema central de este artículo es el mantenimiento de procesos industriales, no la selección de sistemas de automatización de edificios |
La idoneidad de una aplicación no viene determinada únicamente por el sector industrial. Depende del medio, la presión, la temperatura, el rango de control requerido, el tamaño de la válvula, la compatibilidad de los materiales, las expectativas de cierre y de si la válvula puede funcionar dentro del rango de control previsto sin presentar inestabilidad.
Qué hay que tener en cuenta antes de elegir o solicitar una válvula de bola V-Port
Antes de seleccionar o solicitar una válvula de bola de paso en V, confirme primero las condiciones de servicio y los requisitos de control como parte de un análisis más amplio Selección de válvulas industriales.
A continuación, revise la geometría de la válvula, el material, el conjunto del actuador y las expectativas de cierre. Esta secuencia ayuda a evitar elegir una válvula basándose únicamente en el tamaño y la clase de presión, sin tener en cuenta el comportamiento de control que distingue a las válvulas de puerto en V.
Datos de procesos y medios
Antes de solicitar o seleccionar una válvula de bola de paso en V, es necesario tener claros los datos del proceso. La información más importante incluye el fluido, la temperatura, la presión, el rango de caudal, la caída de presión, el contenido de sólidos, la viscosidad y si la válvula funcionará principalmente en posiciones de apertura baja, media o alta.
Sin esta información, no es posible evaluar adecuadamente el ángulo del puerto en V, el Cv y la característica de flujo prevista.
Diseño y materiales de las válvulas
El cuerpo de la válvula, la bola, el asiento, el vástago, las juntas y la conexión final deben ser adecuados para el servicio. Se pueden utilizar acero inoxidable, acero al carbono, aleaciones, asientos blandos, asientos metálicos y materiales de sellado especiales, dependiendo de la aplicación; sin embargo, la elección final debe verificarse de acuerdo con las especificaciones del proyecto.
No se debe dar por sentado que un diseño de válvula de bola con puerto en V es adecuado para todas las aplicaciones. Es necesario verificar la compatibilidad de los materiales, la clase de presión, la temperatura, el riesgo de corrosión, el riesgo de erosión y los requisitos de cierre.
Requisitos de accionamiento, control y cierre
Si la válvula se utiliza para un control continuo, es posible que el funcionamiento manual no sea suficiente. Se deben analizar conjuntamente el actuador, el posicionador, la señal de control, el par de la válvula, la posición de seguridad y los requisitos de cierre.
Una válvula de bola de control con paso en V se evalúa mejor como un conjunto de control completo y no solo como el cuerpo de la válvula.

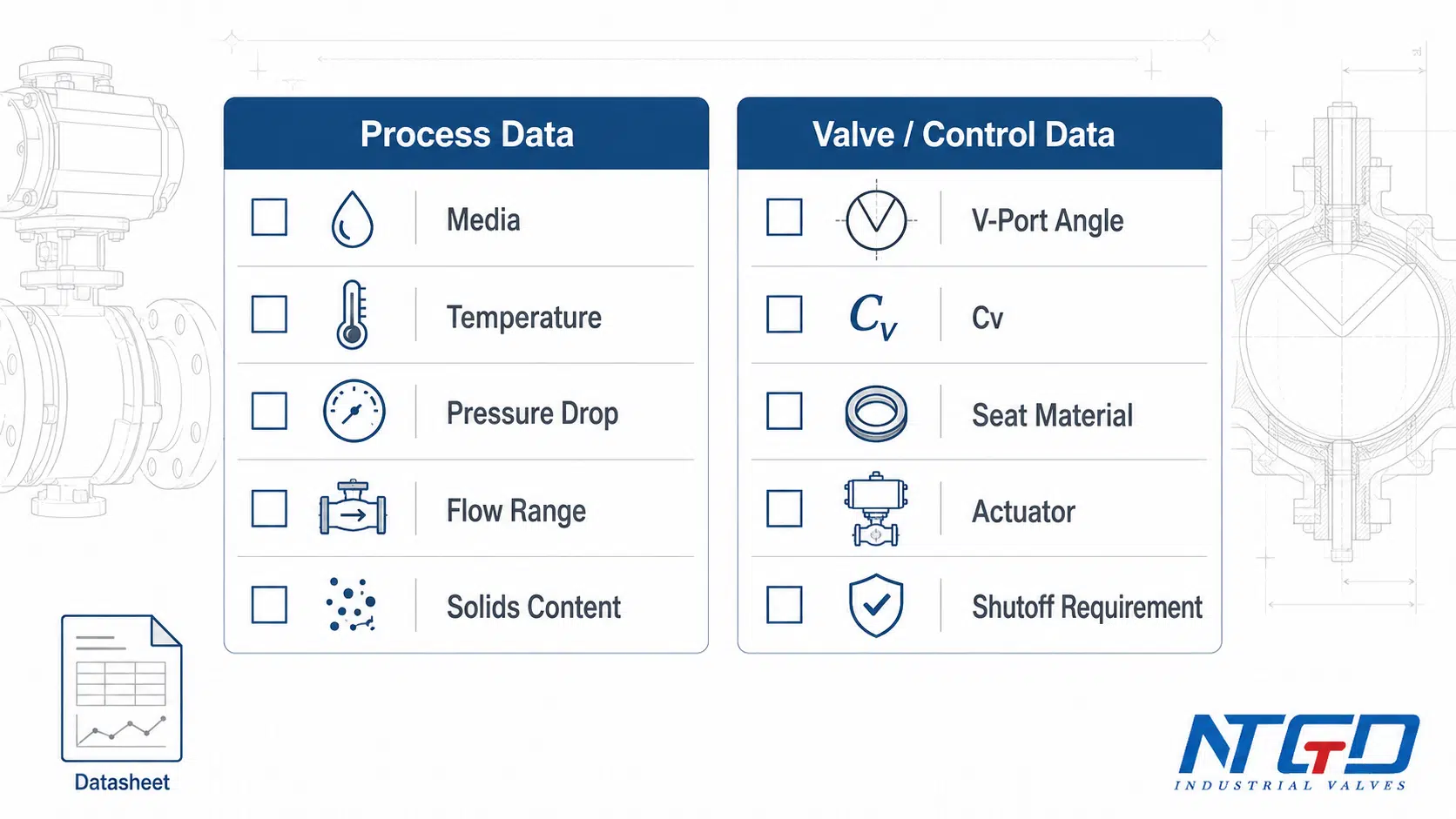

| Categoría | Información que hay que confirmar | Por qué es importante |
|---|---|---|
| Datos de proceso | Contenido de medios y sólidos | Influye en el material, la elección del asiento, el riesgo de obstrucción y el desgaste |
| Datos de proceso | Temperatura | Influye en la elección de los materiales del asiento, la junta y la carcasa |
| Datos de proceso | Caída de presión | Influye en la estabilidad del control, el ruido, la cavitación, el flashing y el riesgo de erosión |
| Datos de proceso | Caudal mínimo, normal y máximo requeridos | Es necesario revisar el CV y el rango de control |
| Diseño de válvulas | Tamaño de la válvula y clase de presión | Influye en el diseño de la carrocería, la clasificación y la instalación |
| Diseño de válvulas | Conexión final | Afecta a la instalación y a la compatibilidad de las tuberías |
| Diseño de válvulas | Ángulo del puerto en V | Afecta al perfil de apertura, a la capacidad de caudal y a la capacidad de control a bajas revoluciones |
| Diseño de válvulas | Característica de caudal deseada | Ayuda a determinar si se requiere un comportamiento lineal, de porcentaje igual o modificado |
| Diseño de válvulas | Requisito de cierre | Revisión del diseño del asiento y de la clase de fugas |
| Paquete de control | Requisitos del actuador/posicionador | Requerido para un control de modulación repetible |
| Paquete de control | Dirección del flujo / condiciones de instalación | Es necesario confirmarlo con un plano o una ficha técnica, ya que no todos los diseños deben evaluarse únicamente por su aspecto |
| Paquete de control | Aplicable requisito normativo o de ensayo | Afecta a los criterios de adquisición, inspección y aceptación |
Antes de la compra o la instalación, se debe verificar que la selección final se ajuste a la hoja de datos, las especificaciones del proyecto y las condiciones de servicio.
Para los compradores que revisan las especificaciones de las válvulas de bola con puerto en V, las pruebas y la inspección en fábrica también forman parte del proceso de selección. El siguiente video de NTGD muestra un procedimiento de prueba de presión de una válvula de bola, que puede servir como referencia práctica para comprender la verificación de la válvula antes de su envío.
Preguntas frecuentes sobre las válvulas de bola V-Port
¿Qué es una válvula de bola de paso en V?
Una válvula de bola con orificio en V es una válvula de bola con una abertura en forma de V diseñada para ofrecer un control del caudal más preciso que una válvula de bola estándar con orificio redondo. Se utiliza a menudo en aplicaciones que requieren regulación o modulación del caudal.
¿Cuál es la función de una válvula de bola con paso en V?
El objetivo de una válvula de bola con abertura en V es combinar la capacidad de cierre de una válvula de bola con un mejor control del flujo. La abertura en forma de V permite que el área de paso aumente de manera más gradual a medida que se abre la válvula.
¿Cómo funciona una válvula de bola con puerto en V?
Una válvula de bola con orificio en V funciona mediante la rotación de una bola con una abertura en forma de V. Cuando la válvula comienza a abrirse, el extremo más estrecho de la V deja al descubierto primero una pequeña sección de paso. A medida que la bola sigue girando, la sección de paso aumenta y permite un mayor caudal.
¿Cuál es la diferencia entre una válvula de bola con paso en V y una válvula de bola estándar?
Una válvula de bola estándar suele tener un paso redondo y se utiliza principalmente para operaciones de apertura y cierre. Una válvula de bola con paso en V tiene una abertura en forma de V que hace que la apertura parcial resulte más útil para la regulación y la modulación del flujo.
¿Una válvula de bola en V es lo mismo que una válvula de bola con puerto en V?
En muchos debates, los términos «válvula de V» y «válvula de bola con puerto en V» se utilizan para describir conceptos de control rotativo similares. Sin embargo, el diseño exacto puede variar, por lo que conviene consultar el plano y la ficha técnica de la válvula antes de dar por sentado que ambos términos son sinónimos.
¿Qué es una válvula de bola con muesca en V?
Una válvula de bola con muesca en V suele referirse a un diseño de válvula de bola que presenta una muesca en forma de V o una abertura característica. Está estrechamente relacionada con la terminología de la válvula de bola con puerto en V, pero es necesario confirmar su construcción exacta.
¿Se puede utilizar una válvula de bola para controlar el caudal?
A veces se puede utilizar una válvula de bola estándar para un ajuste sencillo del caudal, pero por lo general no es la opción ideal para una regulación precisa o continua. Una válvula de bola con puerto en V es más adecuada válvula de bola para control de flujo diseño cuando una válvula de cuarto de vuelta requiere una mejor modulación.
¿Es una válvula de bola con paso en V mejor que una válvula de asiento?
No siempre. Como punto de partida simplificado, considere una válvula de bola con paso en V cuando sean importantes un accionamiento compacto de cuarto de vuelta, la capacidad de cierre y una mejor regulación del caudal. Considere una válvula de globo cuando la principal preocupación sea la máxima precisión de control, la capacidad de soportar caídas de presión severas o una regulación fina y estable del caudal. La mejor opción depende de la precisión requerida, la caída de presión, las limitaciones de espacio, las condiciones del fluido y el costo total de propiedad.
¿Qué ángulo de la ranura en V se debe seleccionar?
No existe una única respuesta correcta basándose únicamente en el número de ángulo. El ángulo de la boca en V debe seleccionarse en función del rango de caudal requerido, el valor Cv, la caída de presión, la precisión de control y la posición de funcionamiento. El ángulo definitivo debe verificarse con la curva de caudal del fabricante, incluyendo la relación entre el valor Cv y el porcentaje de apertura, para el tamaño específico de la válvula y las condiciones de funcionamiento.
¿Se puede utilizar una válvula de bola de paso en V tanto para cierre como para control, y en qué casos se necesita un actuador?
Sí, muchas válvulas de bola con paso en V se eligen tanto para funciones de cierre como de control. Sin embargo, el rendimiento del cierre depende del diseño del asiento, los requisitos de fugas, el fluido, la temperatura, la presión y el estado de la válvula. Si la válvula debe responder a una señal de control, mantener posiciones intermedias repetibles o modular de forma continua, se debe considerar la inclusión de un actuador y un posicionador como parte del conjunto de la válvula.
Conclusión
Una válvula de bola con puerto en V no es simplemente una válvula de bola estándar con una forma de abertura diferente. Su puerto en forma de V modifica la forma en que se desarrolla el área de flujo a medida que la válvula se abre, lo que la hace más adecuada para aplicaciones de estrangulamiento y modulación predecibles que una válvula de bola estándar con puerto redondo. Las aplicaciones más adecuadas son aquellas en las que el sistema requiere un funcionamiento compacto de cuarto de vuelta, capacidad de cierre y ajuste controlado del flujo.
Los factores de selección más importantes son el ángulo del puerto en V, la característica de flujo, el valor Cv, la caída de presión, las condiciones del fluido, el material del asiento, el conjunto del actuador, la dirección del flujo y los requisitos de cierre. Una válvula de bola con puerto en V puede ser una solución eficaz, pero debe seleccionarse tras un análisis de las condiciones de servicio, en lugar de basarse únicamente en el nombre de la válvula.
Una vez completada la lista de verificación de selección anterior, el siguiente paso es compartir los datos de servicio confirmados para realizar un análisis detallado de la válvula. Para el análisis de selección de una válvula de bola con puerto en V, prepare la información sobre el fluido, la presión, la temperatura, el rango de caudal, la caída de presión, la característica de caudal deseada, los requisitos de cierre, la dirección del flujo y las necesidades de accionamiento. NTGD puede ayudarle a analizar estas condiciones y a adaptar el diseño de la válvula a las especificaciones del proyecto antes de confirmar la solicitud de cotización.
