El dimensionamiento correcto de una válvula de bola no equivale a ajustar la válvula al diámetro nominal de la tubería. En los sistemas industriales, una válvula que parece adecuada en un plano puede convertirse en una restricción del flujo, un punto de pérdida de presión o un riesgo de fuga si no se analizan conjuntamente el diámetro interior, el valor Cv/Kv, el diseño de los orificios, la presión nominal, los materiales utilizados y las condiciones de instalación.
Este artículo está destinado a la selección de válvulas de bola industriales y a la preparación para su instalación. No es una guía de bricolaje para el reemplazo de tuberías. La secuencia práctica es la siguiente:
- Empiece por los datos de servicio, no solo por el tamaño de la tubería: confirme el caudal, la caída de presión admisible, el fluido, la temperatura, la presión y el tipo de conexión.
- Comprueba el recorrido real del flujo: compare el NPS y el DN con el diámetro interior real, el diseño de los puertos y los datos de Cv/Kv del fabricante.
- Elija la válvula adecuada para las condiciones de servicio: el paso completo, el paso reducido, el paso en V, el material del asiento, el material del cuerpo y la clase de presión influyen en la decisión final.
- Utiliza la instalación como prueba final de funcionamiento: la alineación, el soporte de las tuberías, el sellado de las conexiones, las pruebas de fugas, las pruebas de presión y las pruebas de ciclos garantizan la idoneidad del dimensionamiento una vez instalada la válvula.
Una válvula de bola con el tamaño adecuado puede fallar si se instala bajo tensión en la tubería o sin haberla probado previamente. Una válvula bien instalada puede limitar el rendimiento del sistema si el puerto, el diámetro interior, el coeficiente Cv/Kv o la elección del material son incorrectos. El enfoque más eficaz consiste en considerar el dimensionamiento y la instalación como una sola secuencia de ingeniería.
Por qué el dimensionamiento adecuado de las válvulas de bola afecta al caudal, la caída de presión y la vida útil
Se elige una válvula de bola por su rápido accionamiento de un cuarto de vuelta, su cierre hermético y su baja resistencia al flujo cuando está completamente abierta. Estas ventajas solo se mantienen cuando la geometría interna de la válvula, el trazado de los orificios, los límites de los materiales y las condiciones de instalación se ajustan a las exigencias hidráulicas y de funcionamiento del sistema. Si el dimensionamiento es incorrecto, la válvula puede pasar de ser un dispositivo de aislamiento de baja resistencia a convertirse en un punto de restricción permanente.

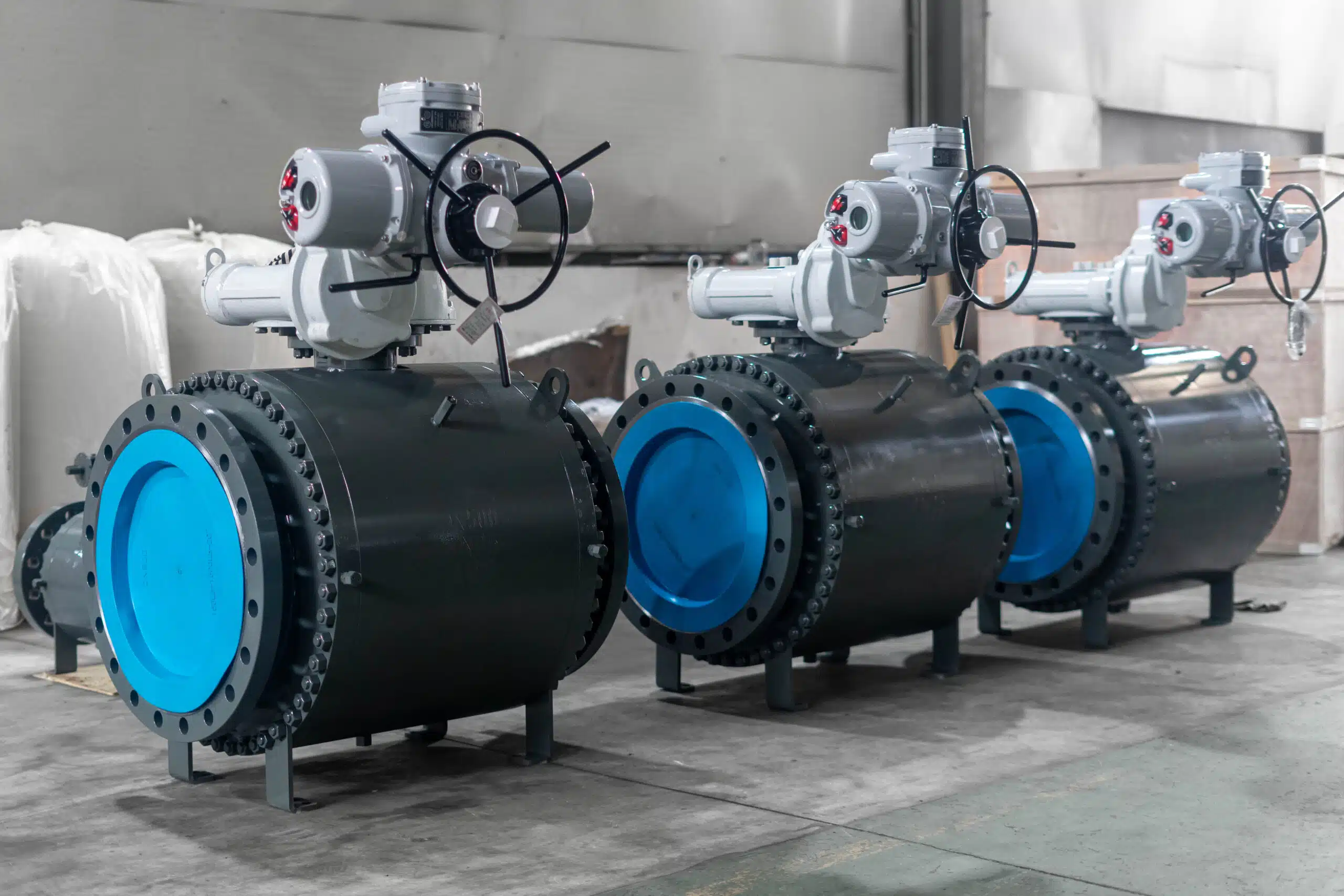

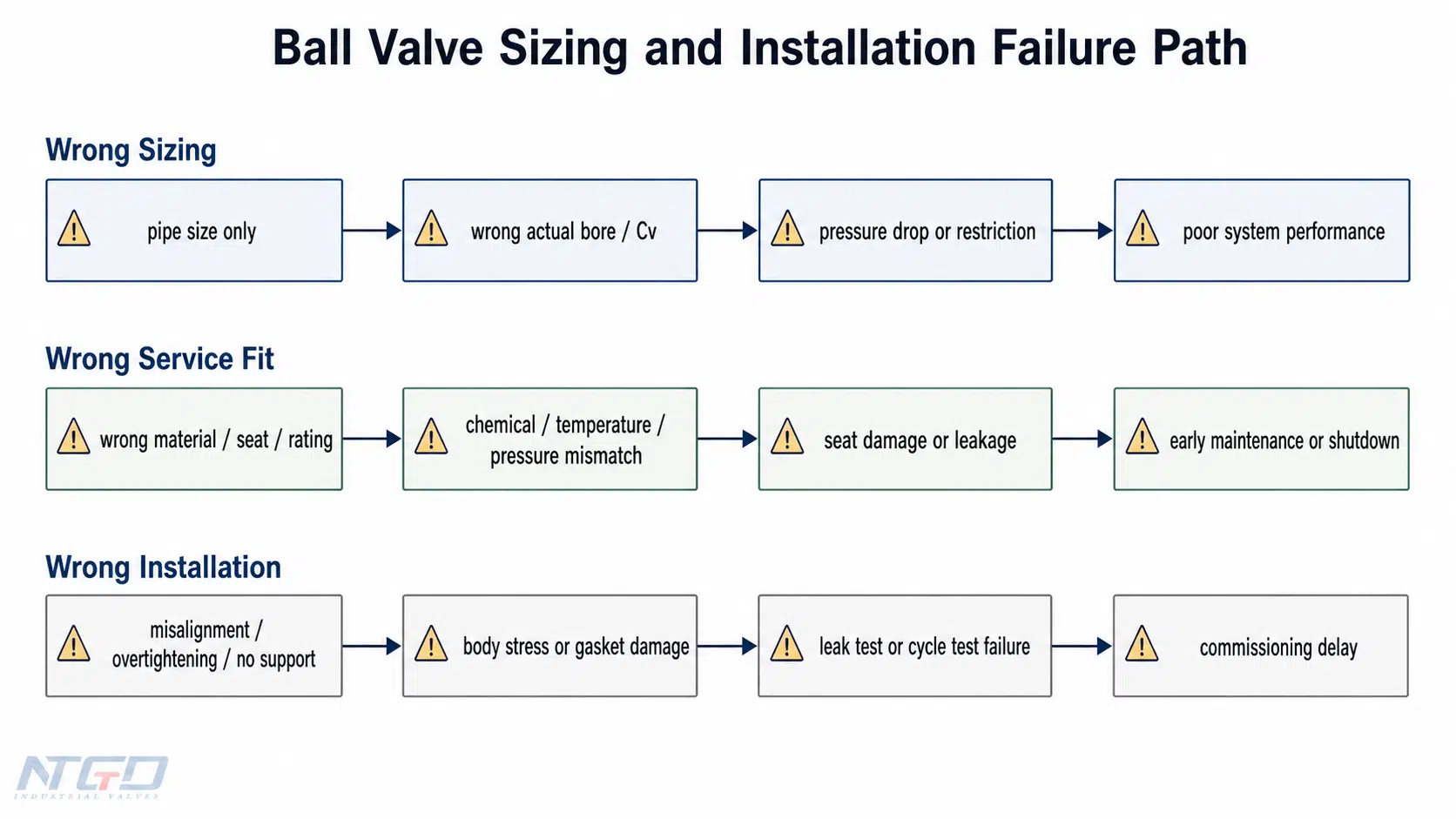

Dimensiones insuficientes, sobredimensionamiento y selección incorrecta de los puertos
Una válvula de bola de tamaño insuficiente restringe el paso del flujo. Incluso cuando el tamaño de la tubería es el adecuado, la válvula puede convertirse en un cuello de botella si el diámetro interior real o el área del orificio son demasiado pequeños. Esa restricción puede aumentar la velocidad, incrementar la caída de presión, generar ruido o vibraciones y acelerar el desgaste de los asientos.
Una válvula sobredimensionada no es necesariamente más segura. Un cuerpo más grande puede suponer un costo de adquisición innecesario, un mayor peso de instalación, una mayor carga para el actuador, mayores requisitos de soporte y más espacio de mantenimiento. En algunos sistemas, el sobredimensionamiento no resuelve ninguno de los problemas hidráulicos reales, ya que la cuestión no radica en el tamaño del cuerpo, sino en el trazado del paso, el valor Cv/Kv, la compatibilidad de los materiales o las tensiones de instalación.
El error más común en el dimensionamiento es elegir una configuración de paso incorrecta. Una válvula de bola de paso reducido y una de paso total pueden tener el mismo tamaño nominal, pero no ofrecen la misma capacidad de flujo.
| Problema con las tallas | ¿Qué ocurre en el sistema? | Resultado típico |
|---|---|---|
| El diámetro interior de la válvula es demasiado pequeño | El flujo se hace pasar a través de una abertura estrecha | Mayor velocidad, aumento de la caída de presión, ruido o vibraciones, y mayor desgaste de los asientos |
| Válvula sobredimensionada sin necesidad | Carcasa más grande, mayor peso y mayor espacio de instalación | Un costo de adquisición más elevado, una mayor carga sobre los soportes o los actuadores y posibles problemas de acceso para el mantenimiento |
| Diseño incorrecto del puerto | El diámetro nominal coincide con el de la tubería, pero el diámetro interior real no se ajusta a la demanda de caudal | Restricción inesperada del caudal, menor capacidad efectiva o bajo rendimiento durante los picos de demanda |
| Valor incorrecto de Cv/Kv | La válvula no puede dejar pasar el caudal requerido con la caída de presión permitida | No se satisface la demanda de caudal, aunque el tamaño de la válvula parece correcto |
| Presión incorrecta o recorrido del material | La válvula encaja dimensionalmente, pero no se adapta al servicio real | Fugas, corrosión, daños en los asientos o rechazo en la puesta en servicio |
Caída de presión, velocidad y perturbación del flujo
La caída de presión en una válvula de bola depende de la geometría interna, el tamaño de los orificios, el perfil del paso y el coeficiente de caudal. Una válvula correctamente seleccionada debe permitir el paso del caudal requerido, manteniendo al mismo tiempo la pérdida de presión dentro de los límites aceptables del sistema.
En aplicaciones con líquidos limpios en las que la caída de presión no sea un factor crítico, puede ser aceptable una válvula de paso reducido. En aplicaciones de alto caudal, de baja caída de presión, en líneas de limpieza con rascadores, con fluidos viscosos o con medios que contengan sólidos, un diseño de paso completo suele ser la opción más segura, ya que la válvula no debe convertirse en el punto de menor paso de la línea.
Si la válvula se va a utilizar para modulación o control, se puede considerar el uso de una válvula de bola con puerto en V. Esto significa que no se trata de un caso estándar de dimensionamiento de una válvula de bola de tipo «on/off». La selección de una válvula con puerto en V debe analizarse como una aplicación orientada al control, especialmente cuando entran en juego el dimensionamiento del actuador, el perfil de control y el posicionamiento repetible.
Efectos sobre los costos de mantenimiento y del ciclo de vida
Un dimensionamiento incorrecto de las válvulas de bola suele traducirse más adelante en problemas de mantenimiento. Una velocidad elevada puede acelerar el desgaste de los asientos. Una caída de presión excesiva puede reducir la eficiencia de la bomba o provocar problemas de rendimiento en la parte posterior del sistema. Una desalineación durante la instalación puede ejercer una carga excesiva sobre el cuerpo de la válvula y dañar las juntas o las conexiones. Si no se realizan pruebas tras la instalación, es posible que no se detecten pequeñas fugas o problemas de par hasta la puesta en marcha.
El costo de compra de una válvula de bola es solo una parte de la decisión relacionada con el ciclo de vida. El mayor costo suele derivarse de la retirada, sustitución, nuevas pruebas y puesta en marcha de una válvula que se ha dimensionado o instalado incorrectamente.

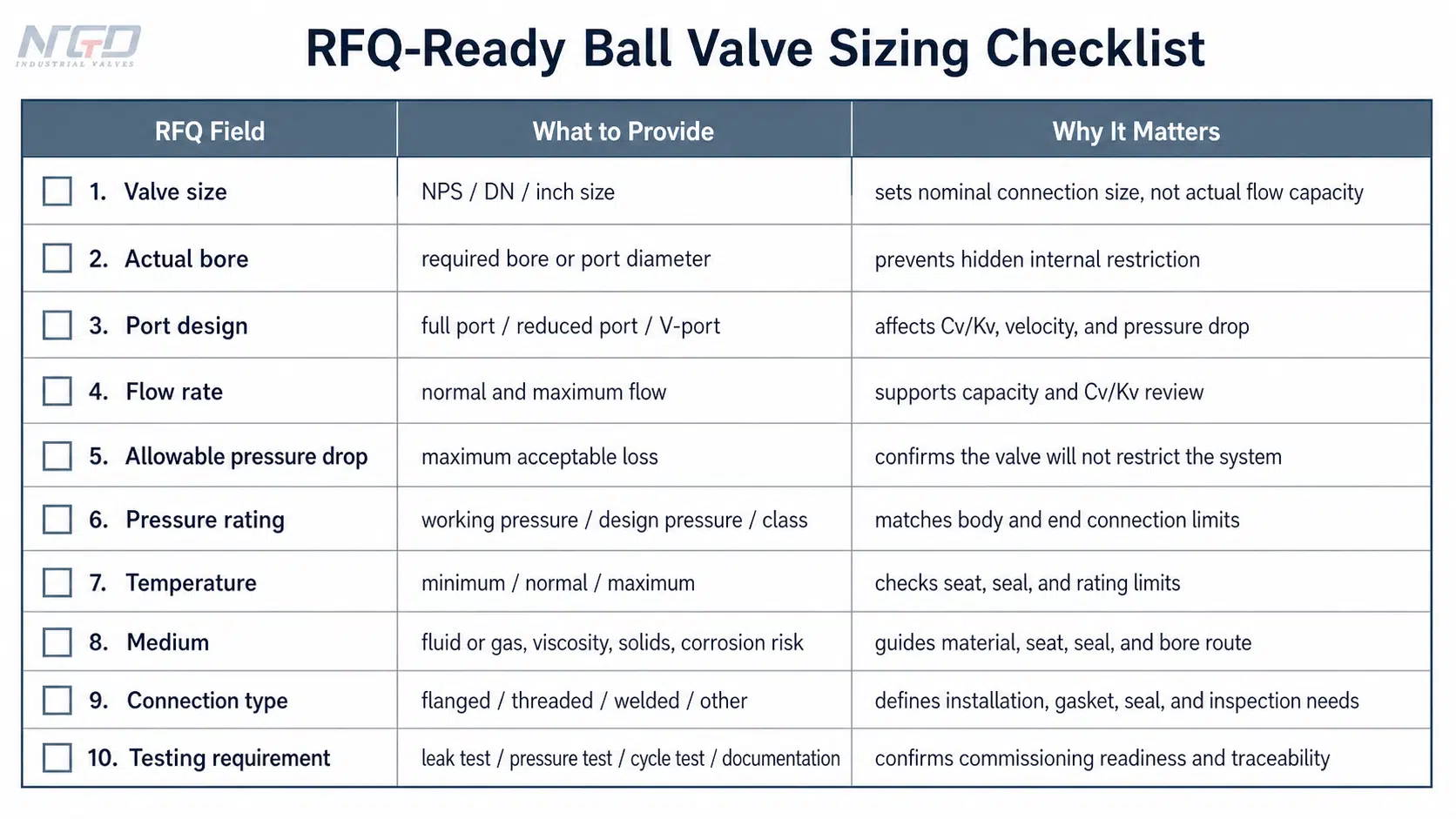

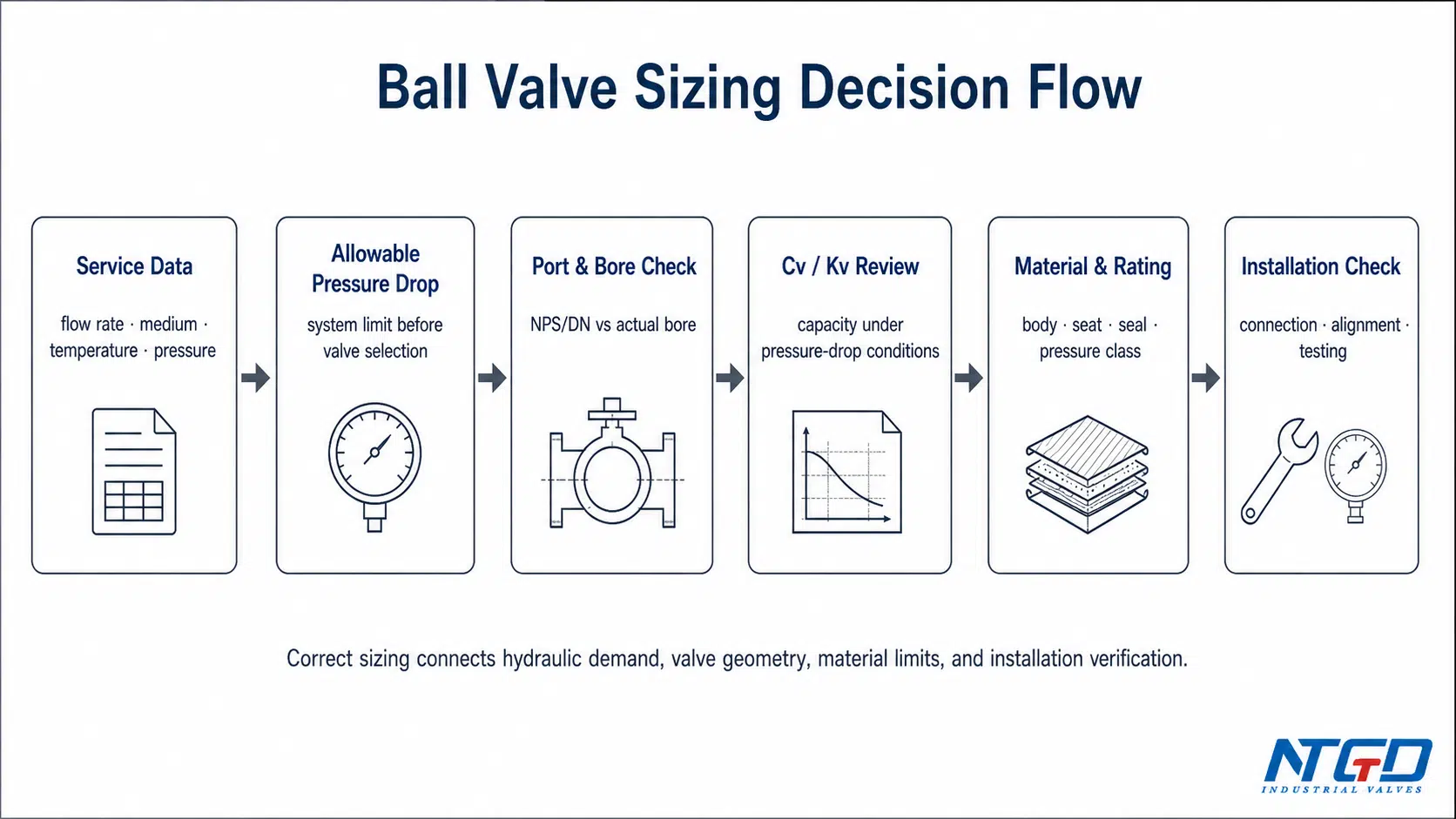

Datos clave necesarios antes de dimensionar una válvula de bola
Antes de hacer un Selección de válvulas de bola, definan las condiciones de funcionamiento. La especificación debe basarse en los datos del sistema, no únicamente en el tamaño de la tubería. La falta de datos de entrada o la inexactitud de los mismos puede dar lugar a un trazado del paso incorrecto, un valor Cv/Kv erróneo, una clase de presión inadecuada, una elección de materiales incorrecta, un tipo de conexión inadecuado o un método de instalación erróneo.
Caudal requerido y caída de presión admisible
Comience por el caudal requerido. Este puede expresarse en GPM, m³/h, L/min u otra unidad específica del proyecto. El valor debe reflejar la demanda real de funcionamiento, no solo la capacidad máxima de la tubería.
A continuación, defina la caída de presión admisible. Se trata de la pérdida de presión máxima que el sistema puede soportar a través de la válvula sin que ello afecte a la estabilidad de su funcionamiento. Una válvula con el tamaño nominal correcto puede resultar inadecuada si su diámetro interior o su valor Cv/Kv provocan una pérdida de presión excesiva.
A la hora de dimensionar una válvula de bola, la pregunta clave es:
¿Es capaz esta válvula de dejar pasar el caudal requerido con la caída de presión permitida en las condiciones reales de funcionamiento?
Eso no se puede determinar solo por el diámetro de la tubería.
Presión de funcionamiento, temperatura y fluido
La válvula debe adaptarse a la presión y la temperatura del sistema. La presión de trabajo, la presión de diseño, la clase de presión, el rango de temperatura y los límites de presión y temperatura influyen en su idoneidad.
El fluido también influye en la elección del tamaño. El agua limpia, el petróleo, el gas, los solventes, los líquidos corrosivos, las suspensiones, los fluidos viscosos y los fluidos con partículas sólidas no se comportan de la misma manera al pasar por la válvula. La viscosidad, el contenido de sólidos, el riesgo de corrosión y el grado de limpieza influyen en la selección del diámetro interior, el diseño del asiento, la elección de los materiales y la inspección de la instalación.
| Datos por confirmar | Por qué es importante para el dimensionamiento de las válvulas de bola |
|---|---|
| Caudal | Define la capacidad de caudal necesaria y permite revisar los valores Cv/Kv y la configuración de los puertos |
| Caída de presión admisible | Determina si la válvula seleccionada limitará el flujo más allá de la tolerancia del sistema |
| Presión de funcionamiento | Confirma la clase de presión, la clasificación del cuerpo y la idoneidad de la conexión final |
| Temperatura | Afecta al asiento, al sello, al material del cuerpo y a los límites de presión y temperatura |
| Medio | Determina los riesgos de corrosión, abrasión, sellado, limpieza y compatibilidad de materiales |
| Viscosidad o sólidos | Influye considerablemente en la elección entre un puerto completo o uno reducido, así como en el acceso para la limpieza |
| Tamaño y conexión de las tuberías | Determina el ajuste dimensional, el trazado de las conexiones en los extremos y el método de instalación |
| Método de accionamiento | Influye en el par de apriete, la holgura, el soporte y el espacio de instalación final |
Diámetro de la tubería, tipo de conexión y espacio de instalación
El tamaño de la tubería es un punto de partida. Ayuda a identificar el tamaño nominal de la válvula, como NPS, DN o pulgadas. No indica el diámetro interior real de la válvula.
El tipo de conexión también es importante. Las válvulas de bola roscadas, con bridas, soldadas y las que utilizan conexiones de compresión o especiales no tienen los mismos requisitos de instalación. En el ámbito industrial, las conexiones roscadas, con bridas y soldadas son las principales opciones a considerar. La válvula debe ser compatible con la conexión de la tubería, el requisito de distancia entre caras, la clase de presión, el método de sellado y el espacio de acceso para el mantenimiento.
Se debe comprobar el espacio de instalación antes de la selección definitiva. Una válvula puede ser adecuada desde el punto de vista hidráulico, pero resultar difícil de manejar si, tras su instalación, la manija, el mecanismo de accionamiento, el actuador, el vástago o el acceso para el mantenimiento quedan bloqueados.
Valores nominales de Cv/Kv y de presión-temperatura del fabricante
Los valores Cv y Kv describen una válvula capacidad de flujo en condiciones de caída de presión definidas. Deben utilizarse para comprobar si la válvula puede dejar pasar el caudal requerido dentro de la caída de presión admisible.
Evite considerar el Cv como un simple porcentaje del caudal del sistema. El Cv/Kv debe interpretarse teniendo en cuenta el fluido de servicio, la caída de presión, el diseño del paso y los datos del fabricante. Para aplicaciones críticas, compare el caudal requerido, la caída de presión admisible, las condiciones del fluido y la configuración de los orificios seleccionados con la ficha técnica real de la válvula.
Valores nominales de presión y temperatura También es necesario confirmarlo. El cuerpo de una válvula puede ser adecuado para una determinada presión a temperatura ambiente, pero su rendimiento puede verse reducido a temperaturas más altas. Los materiales del asiento y la junta pueden tener límites más restrictivos que el cuerpo metálico. Si no están claros los valores de Cv/Kv requeridos, los parámetros de presión y temperatura o los límites del asiento y la junta, deben confirmarse antes de finalizar la solicitud de cotización o de obtener la aprobación técnica.
NPS, DN, diámetro interior real y diseño de los orificios: por qué el tamaño nominal no es suficiente
Muchos errores de dimensionamiento se producen porque los usuarios confunden el tamaño nominal con la capacidad de flujo real. En el caso de las válvulas de bola, eso supone una simplificación excesiva.

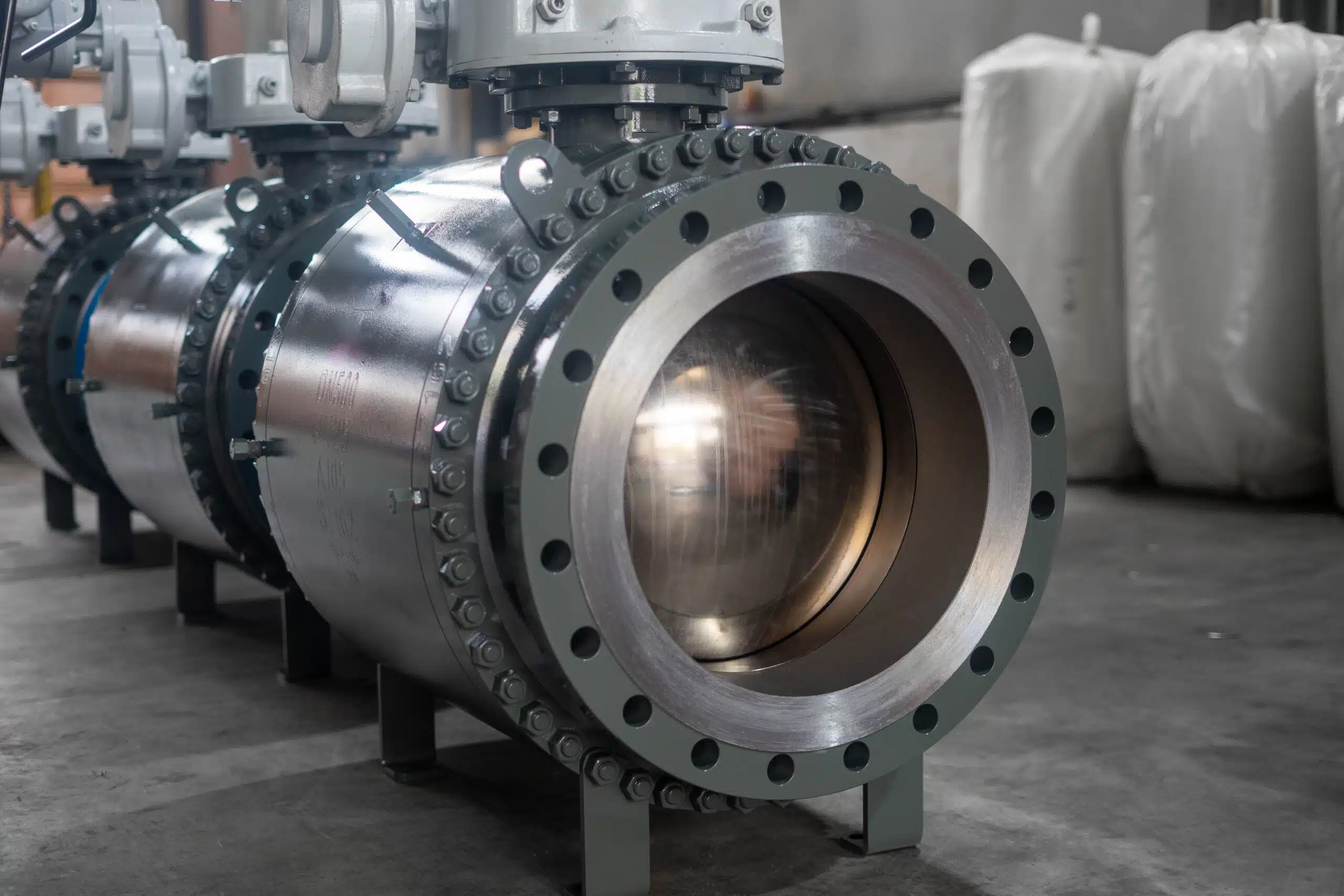

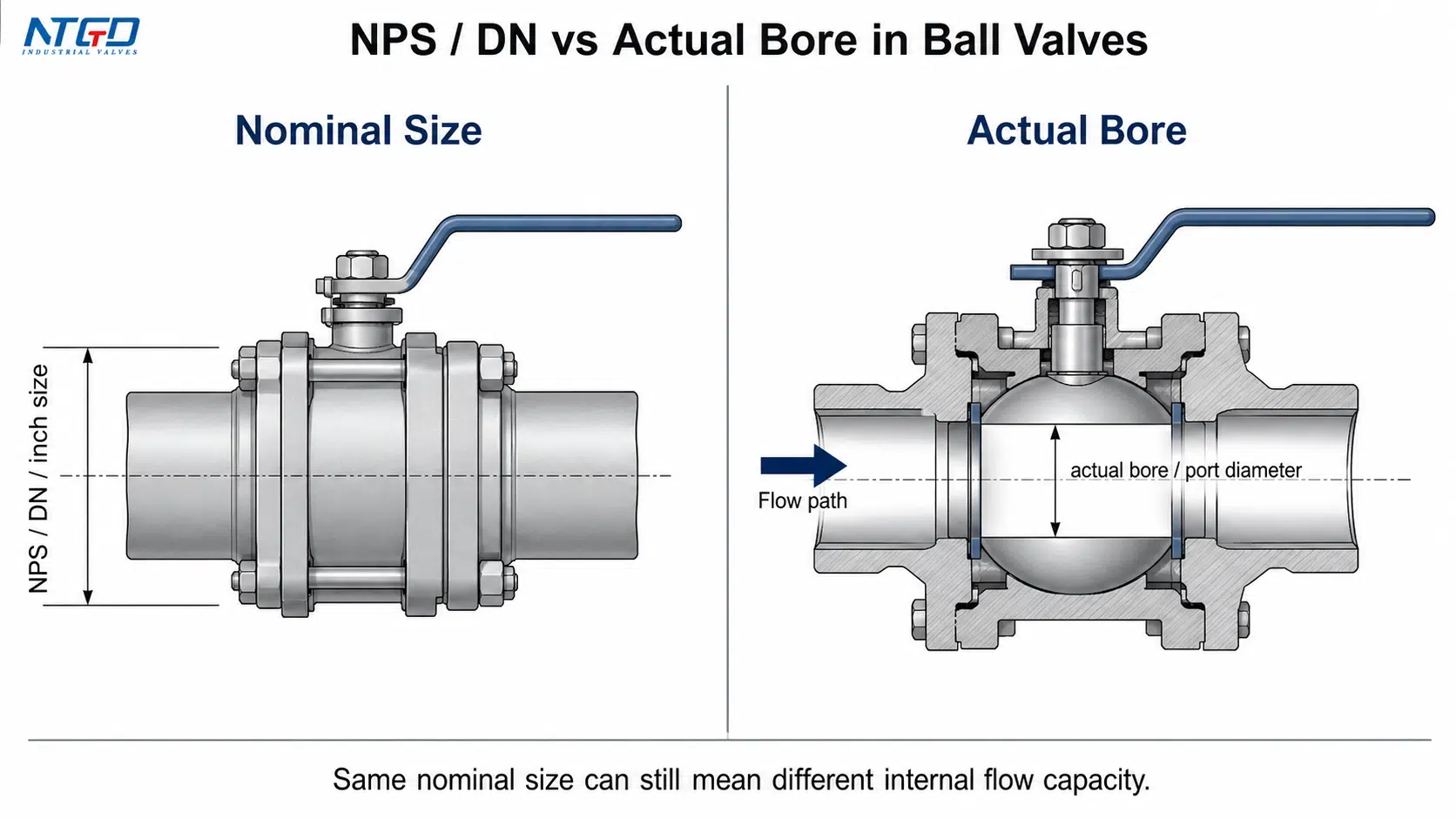

NPS / DN frente al diámetro real del orificio y del puerto
NPS y DN son designaciones nominales. Sirven para identificar el tamaño de las tuberías y las válvulas, pero no siempre coinciden con la abertura interna real de la bola.
Una válvula de bola de DN50 o 2 pulgadas no tiene necesariamente un paso de flujo de 2 pulgadas. El diámetro interior real depende del diseño de la válvula. Tanto las válvulas de paso total como las de paso reducido pueden conectarse a tuberías del mismo tamaño, pero ofrecen áreas de flujo internas diferentes.
| Término | Qué significa | Por qué es importante |
|---|---|---|
| NPS | Tamaño nominal de la tubería | Designación habitual de tuberías y válvulas en pulgadas |
| DN | Diámetro nominal | Denominación nominal métrica |
| Diámetro interior real | Apertura interna real a través de la válvula | Influye directamente en el recorrido del flujo, la velocidad y la caída de presión |
| Diseño de puertos | Orificio completo, orificio reducido, orificio en V u otra configuración del orificio | Determina la capacidad de flujo real y la idoneidad para la aplicación |
| CV / KV | Coeficiente de caudal | Indica la capacidad en condiciones definidas de caída de presión |

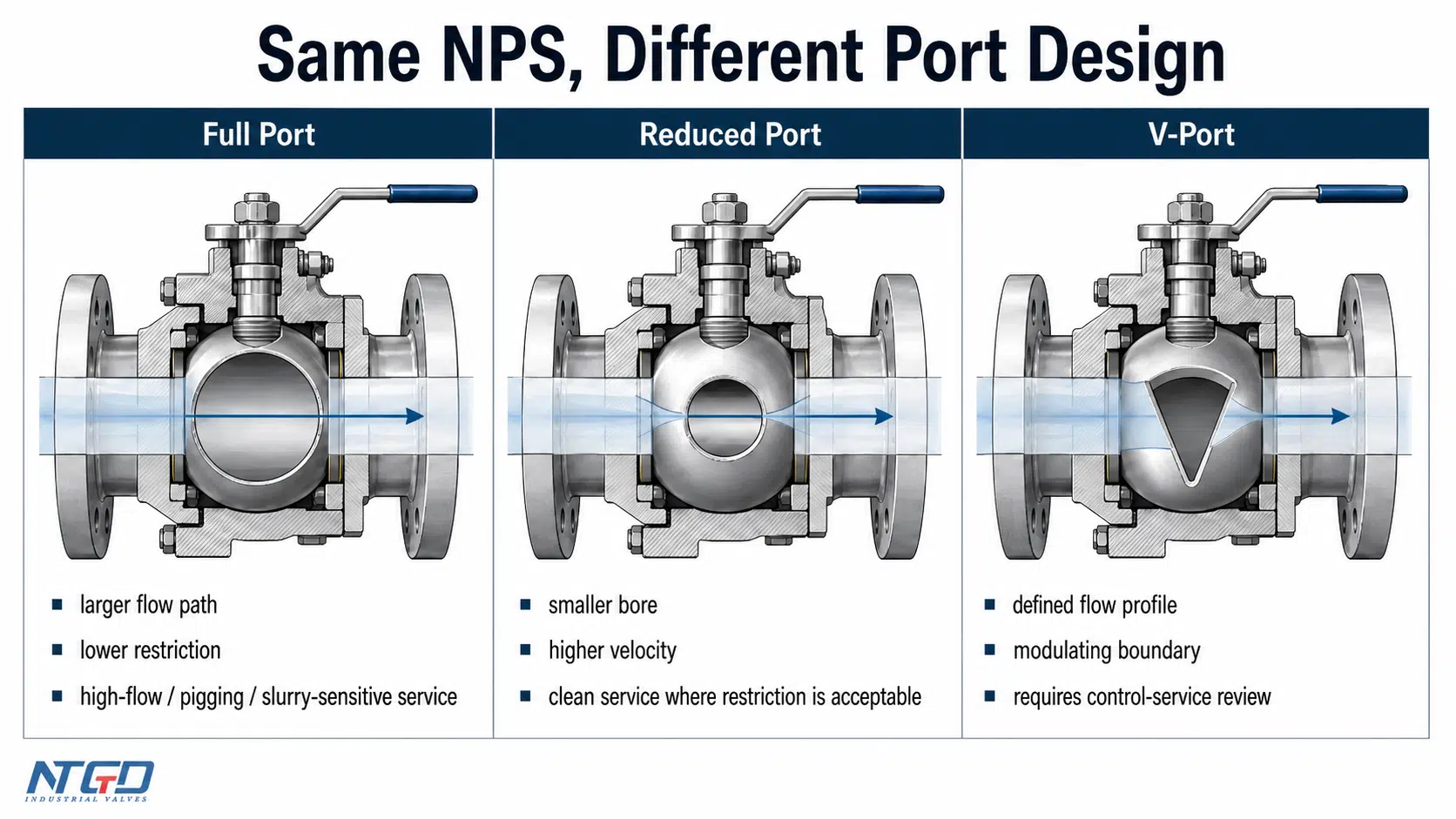

Válvulas de bola de paso total frente a válvulas de bola de paso reducido
A válvula de bola de paso total tiene un diámetro interior similar al de la tubería. Reduce la restricción del flujo y suele ser la opción preferida cuando es necesario mantener una baja caída de presión, cuando la línea requiere limpieza con rascador o cuando el fluido es viscoso, abrasivo o propenso a la acumulación de residuos.
Una válvula de bola de paso reducido tiene un diámetro interior menor que el de la tubería. Puede ser adecuada para muchos servicios de fluidos limpios en los que se acepta una caída de presión moderada y el costo o el espacio son factores importantes. El riesgo surge cuando se elige una válvula de paso reducido únicamente porque el tamaño nominal coincide con el de la tubería, sin verificar la capacidad de flujo requerida.
| Tipo de puerto | Ventaja típica | Limitación habitual | Uso más adecuado |
|---|---|---|---|
| Puerto completo | Conducto de flujo más amplio y menor resistencia | Carcasa más grande, mayor costo y posible impacto en el par motor y el actuador | Servicio de alto caudal, baja caída de presión, con pigging, para fluidos viscosos, lodos o sensibles a la presencia de sólidos |
| Puerto reducido | Diseño compacto y menor costo | Mayor velocidad y mayor caída de presión que en el paso total | Servicio de apertura y cierre limpio en el que se acepta cierta restricción y no se requiere limpieza con rascador ni un flujo sensible a sólidos |
| Puerto en V | Perfil de flujo más definido que el de un puerto redondo estándar | No es un simple sustituto del ajuste estándar de encendido/apagado | Servicio de modulación o orientado al control que requiere una revisión independiente del rendimiento del control |
Válvulas de bola V-Port y Control-Service Boundary
A Válvula de bola con puerto en V Se utiliza cuando es necesario controlar el perfil de flujo con mayor precisión de la que permite una válvula de bola estándar de paso redondo. Puede resultar útil en aplicaciones de estrangulamiento o modulación, pero también plantea cuestiones relacionadas con el perfil de control, el dimensionamiento del actuador y la repetibilidad.
En un artículo sobre el dimensionamiento de válvulas de bola de tipo «on/off» estándar, la válvula de puerto en V debería considerarse un tema secundario. Si el proceso requiere una modulación frecuente, la válvula debería evaluarse como una válvula de servicio de control, y no seleccionarse únicamente en función del diámetro nominal de la tubería.

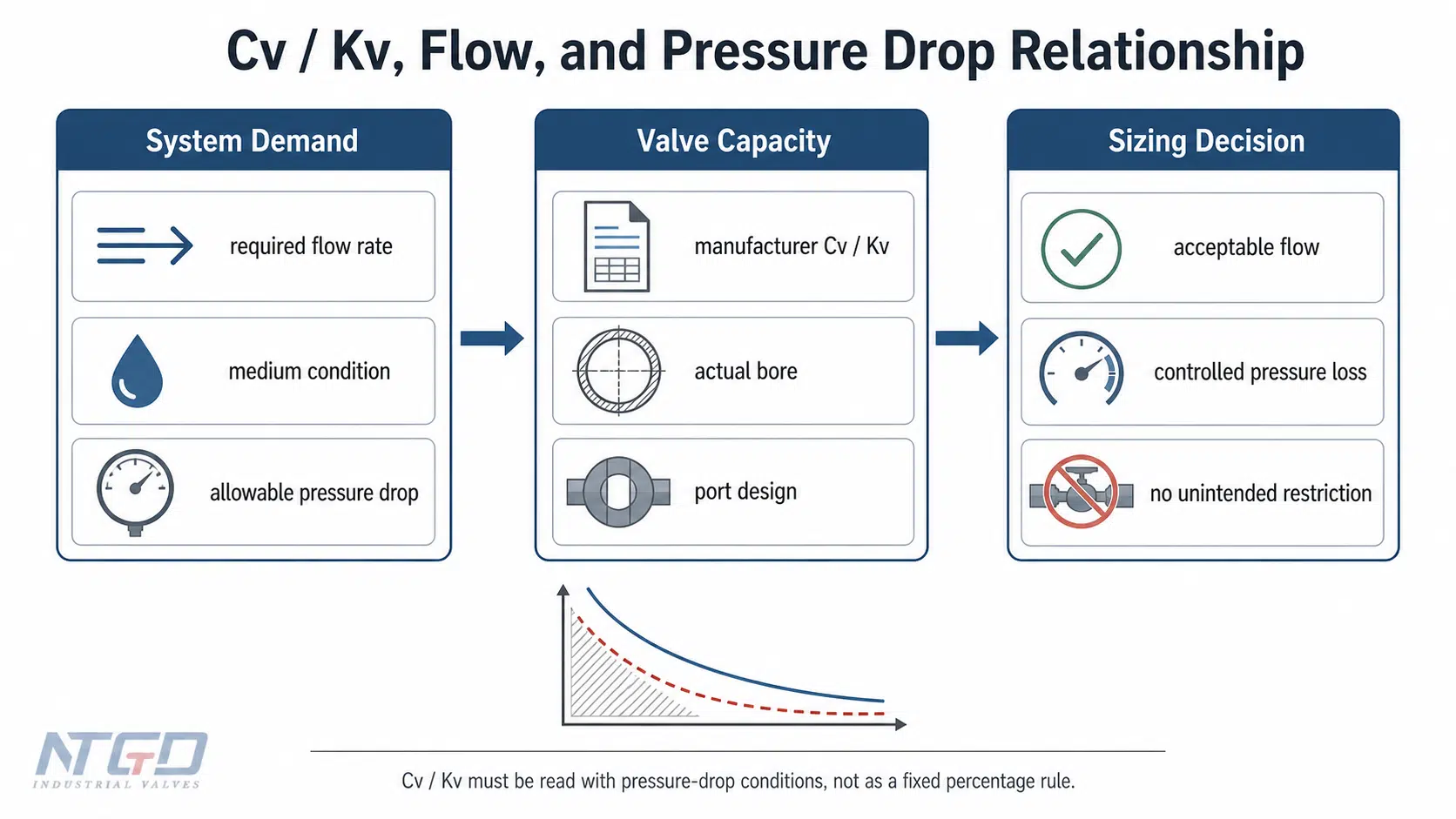

Cv / Kv, caudal y caída de presión
Los valores Cv y Kv son herramientas prácticas para comparar la capacidad de flujo. Deben analizarse junto con:
- caudal requerido,
- caída de presión admisible,
- de tipo y densidad medios,
- viscosidad,
- diseño de puertos,
- presión y temperatura,
- Datos de rendimiento del fabricante.
Un valor Cv/Kv más alto suele indicar una mayor capacidad de flujo en condiciones comparables, pero este valor no tiene sentido si no se tiene en cuenta la caída de presión. Una válvula con el mismo NPS pero con un diámetro interior menor puede tener un valor Cv/Kv más bajo que una válvula de paso total.

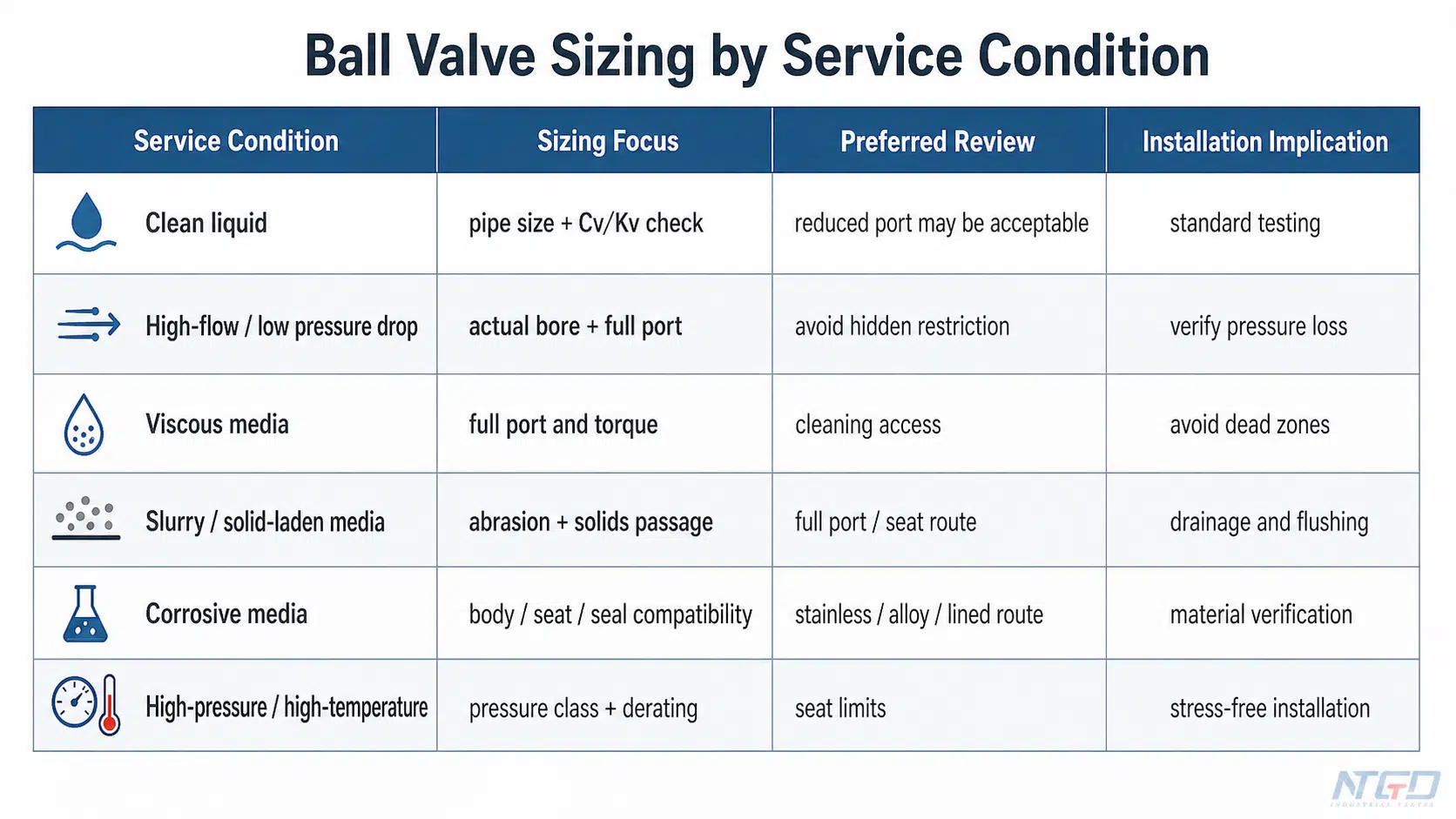

Selección del tamaño adecuado de la válvula de bola en función de las condiciones de servicio industrial
El dimensionamiento de las válvulas de bola industriales resulta fiable cuando las condiciones de servicio se relacionan directamente con el diseño de los orificios, el diámetro interior, los valores Cv/Kv, la elección de los materiales, la selección de los asientos y las juntas, y las restricciones de instalación. Una válvula del mismo tamaño nominal puede comportarse de manera muy diferente en aplicaciones con líquidos limpios, medios viscosos, lodos, medios corrosivos o a altas temperaturas.
Servicio de encendido y apagado de líquidos limpios y uso general
En aplicaciones con fluidos limpios, presión estable y una demanda de caudal moderada, el tamaño de la válvula puede coincidir con el de la tubería, siempre y cuando el diseño de la sección de paso y los valores Cv/Kv seleccionados cumplan con los requisitos de caudal. Se puede optar por una válvula de sección de paso reducida cuando la caída de presión no sea crítica.
Incluso en aplicaciones con fluidos limpios, la selección final debe confirmar el tipo de conexión, la clase de presión, el material de la sede y la facilidad de instalación. El hecho de que el fluido sea limpio no exime de la necesidad de realizar pruebas de fugas o de ciclo tras la instalación.
Servicio de alto caudal o baja caída de presión
Cuando el sistema requiere un caudal elevado o una baja pérdida de presión, una válvula de bola de paso total suele ser la opción más segura. Esto es especialmente importante cuando la válvula permanece totalmente abierta durante largos periodos de funcionamiento y no debe suponer una restricción en la línea.
La decisión debe basarse en el diámetro interior real, el coeficiente Cv/Kv y la caída de presión admisible, en lugar de basarse únicamente en el tamaño nominal. Si el sistema no puede soportar una pérdida de presión adicional, no se debe aceptar un diseño de orificio reducido sin verificar la capacidad de flujo real.
Fluidos viscosos, en suspensión o con partículas sólidas
Los medios viscosos y los fluidos con sólidos en suspensión son más sensibles a las restricciones y a la acumulación interna. Una reducción del diámetro interior puede aumentar la velocidad, provocar desgaste localizado o dificultar la limpieza.
Para un válvula de bola para aplicaciones con lodos, la revisión del tamaño debe comprobar:
- disponibilidad total de los puertos,
- riesgo de abrasión,
- ruta de asiento y sellado,
- material de la carrocería,
- requisitos de limpieza o enjuague,
- posible aumento del par debido a los medios viscosos,
- Orientación de la instalación y drenaje.
En la revisión de la instalación también se debe tener en cuenta el drenaje, el acceso para la limpieza, la alineación sin tensiones y si la orientación de la válvula podría provocar que queden sólidos o fluidos viscosos atrapados en zonas difíciles de enjuagar.
Aplicaciones de alta presión, alta temperatura o en entornos corrosivos
La presión, la temperatura y la compatibilidad química pueden prevalecer sobre la simple selección del tamaño. Una válvula puede ajustarse a la tubería y cumplir con los requisitos de caudal, pero aun así resultar inadecuada si el cuerpo, el asiento, la junta, el vástago o la conexión final no soportan las condiciones de servicio.
Las altas temperaturas pueden limitar las opciones de asientos blandos. Para válvulas de bola en aplicaciones químicas, los medios corrosivos pueden requerir el uso de acero inoxidable, aleaciones, construcciones revestidas o una selección especial de asientos y juntas. Las altas presiones pueden requerir una clase de presión superior, un diseño de cuerpo más resistente y un control minucioso de las tensiones de instalación.

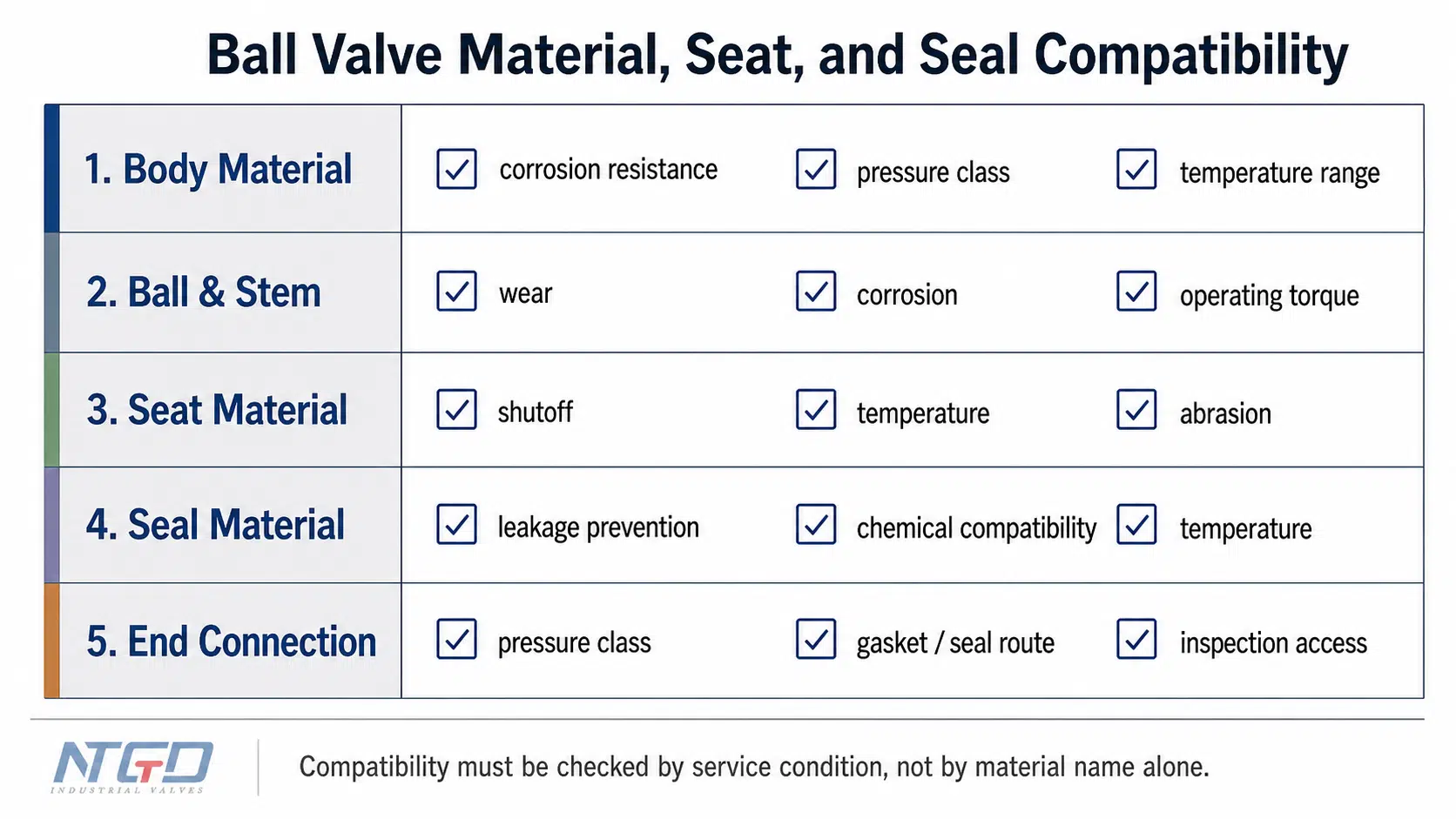

Compatibilidad de materiales, asientos y juntas
La selección de materiales no debe limitarse a una sola tabla de materiales para los asientos. En el caso de las válvulas de bola industriales, la compatibilidad debe analizarse por capas:
| Área de componentes | Qué comprobar |
|---|---|
| Material de la carrocería | Resistencia a la corrosión, clase de presión, rango de temperatura y compatibilidad de servicio |
| Bola y vástago | Desgaste, corrosión, par de funcionamiento, requisitos de recubrimiento o de la superficie |
| Material del asiento | Rendimiento de cierre, rango de temperaturas, resistencia a la abrasión y resistencia química |
| Material de la junta | Prevención de fugas, rango de temperatura y compatibilidad química |
| Conexión final | Clase de presión, tipo de junta o sellado, método de instalación y acceso para inspección |
Asientos de válvulas de bola de PTFE frente a PEEK, las juntas elastoméricas, los asientos metálicos y otras alternativas pueden ser adecuadas en distintos servicios. La opción correcta depende de compatibilidad química, temperatura, presión, sólidos, requisitos de cierre y condiciones de mantenimiento.
Desde el dimensionamiento adecuado hasta la instalación correcta
La instalación es el punto en el que la decisión sobre el dimensionamiento se materializa en la tubería física. Una válvula seleccionada correctamente puede fallar si la instalación in situ genera tensiones en el cuerpo, deforma la conexión, obstaculiza el funcionamiento o no se somete a pruebas antes de su puesta en servicio.
Por qué la instalación debe realizarse tras la decisión sobre el dimensionamiento
La instalación no debe considerarse como una lista de verificación independiente que comienza una vez que llega la válvula. Forma parte de las especificaciones.
Antes de la compra o la instalación, cada condición de instalación debe tenerse en cuenta a la hora de decidir el tamaño:
- Tipo de conexión final protege la clase de presión y el método de sellado seleccionados.
- Longitud entre caras o longitud de instalación garantiza el ajuste dimensional y la disposición de las tuberías.
- Clasificación de la brida o norma de rosca garantiza la compatibilidad de las conexiones.
- Método de junta o sellado garantiza la estanqueidad en las condiciones de medio y presión seleccionadas.
- Holgura del actuador o la manija garantiza el funcionamiento una vez instalada la válvula.
- Soporte y alineación de tuberías Proteja el cuerpo de la válvula, los asientos y las conexiones contra tensiones externas.
- Requisitos relativos a la dirección del flujo proteger diseños especiales, como los de puerto en V, bola ventilada, puerto de drenaje o configuraciones de alivio de cavidades.
- Requisitos de prueba Confirme que la válvula funcione según lo especificado tras su instalación.
Esto permite que la válvula seleccionada se mantenga alineada con la tubería real, en lugar de considerar el dimensionamiento como un mero ejercicio teórico.

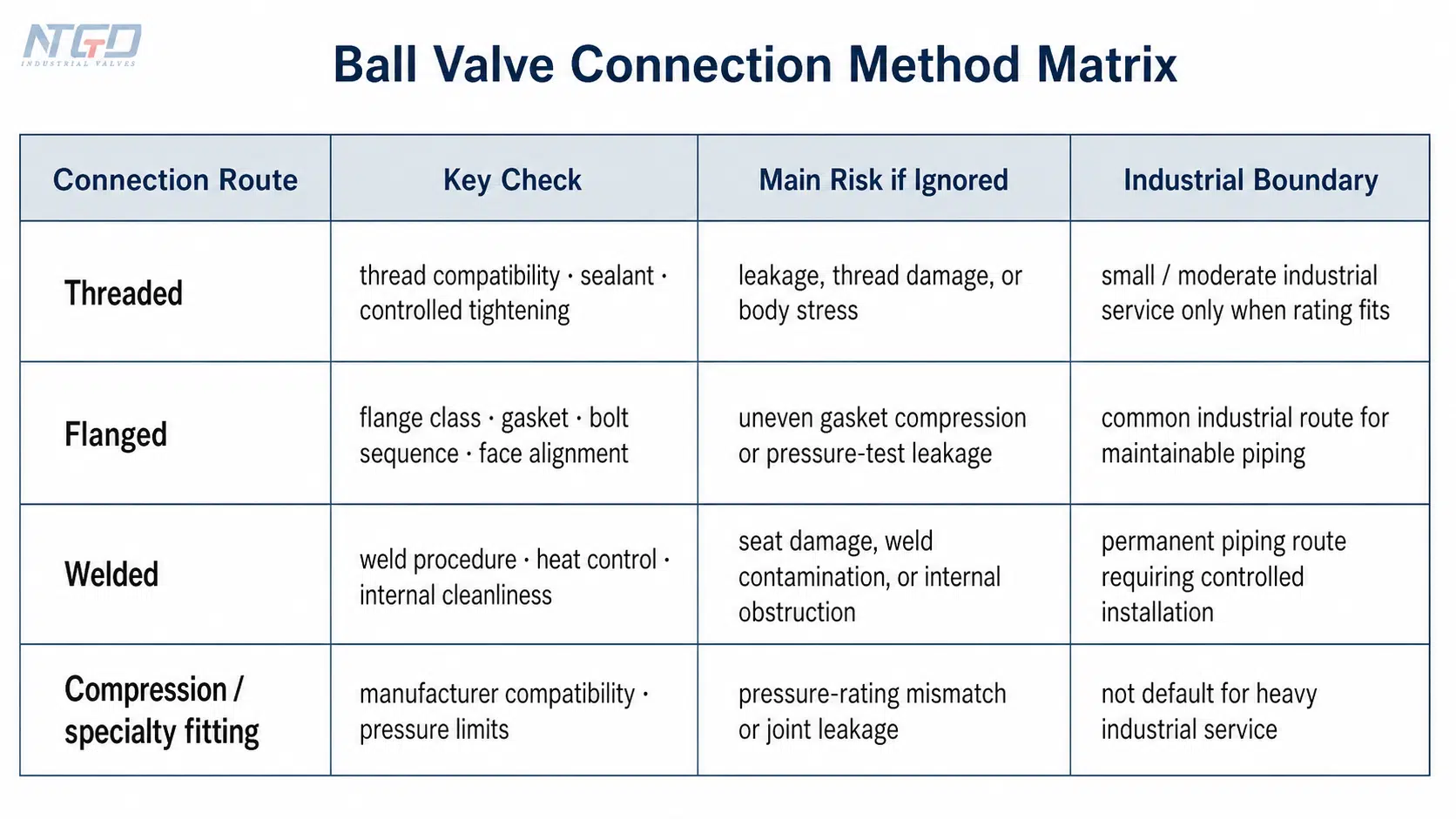

Tipo de conexión y compatibilidad de los accesorios
La compatibilidad de los accesorios y las conexiones de las válvulas de bola afecta tanto al rendimiento como al riesgo de fugas. Una válvula con bridas requiere la clase de brida adecuada, el tipo de junta correcto, el buen estado de los pernos, la secuencia de apriete adecuada y la alineación correcta de las caras. Una válvula roscada requiere roscas compatibles, el sellador adecuado y un apriete controlado. Una válvula soldada requiere el control del procedimiento de soldadura y la protección de los asientos y sellos internos contra el calor o los residuos.
| Ruta de conexión | Comprobación clave de la instalación | Riesgo principal si se ignora |
|---|---|---|
| Roscado | Compatibilidad de roscas, sellador, apriete controlado | Fugas, daños en la rosca o tensión en el cuerpo debido a un apriete excesivo |
| Con bridas | Clase de brida, junta, secuencia de tornillos, alineación de las caras | Compresión irregular de las juntas, tensión en las bridas o fugas durante las pruebas de presión |
| Soldado | Procedimiento de soldadura, control de la temperatura, limpieza interna | Daños en el asiento, contaminación de la soldadura u obstrucción interna |
| Compresión / ajuste especializado | Compatibilidad con el fabricante y límites de presión | Incompatibilidad de la presión nominal, fugas en las uniones o clasificación de servicio inadecuada |
En el caso de los sistemas industriales, se debe dar prioridad a las conexiones roscadas, con bridas y soldadas. Es posible que en los resultados de búsqueda aparezcan accesorios de conexión rápida o de tipo residencial, pero estos no deben determinar las especificaciones de las válvulas de bola industriales.

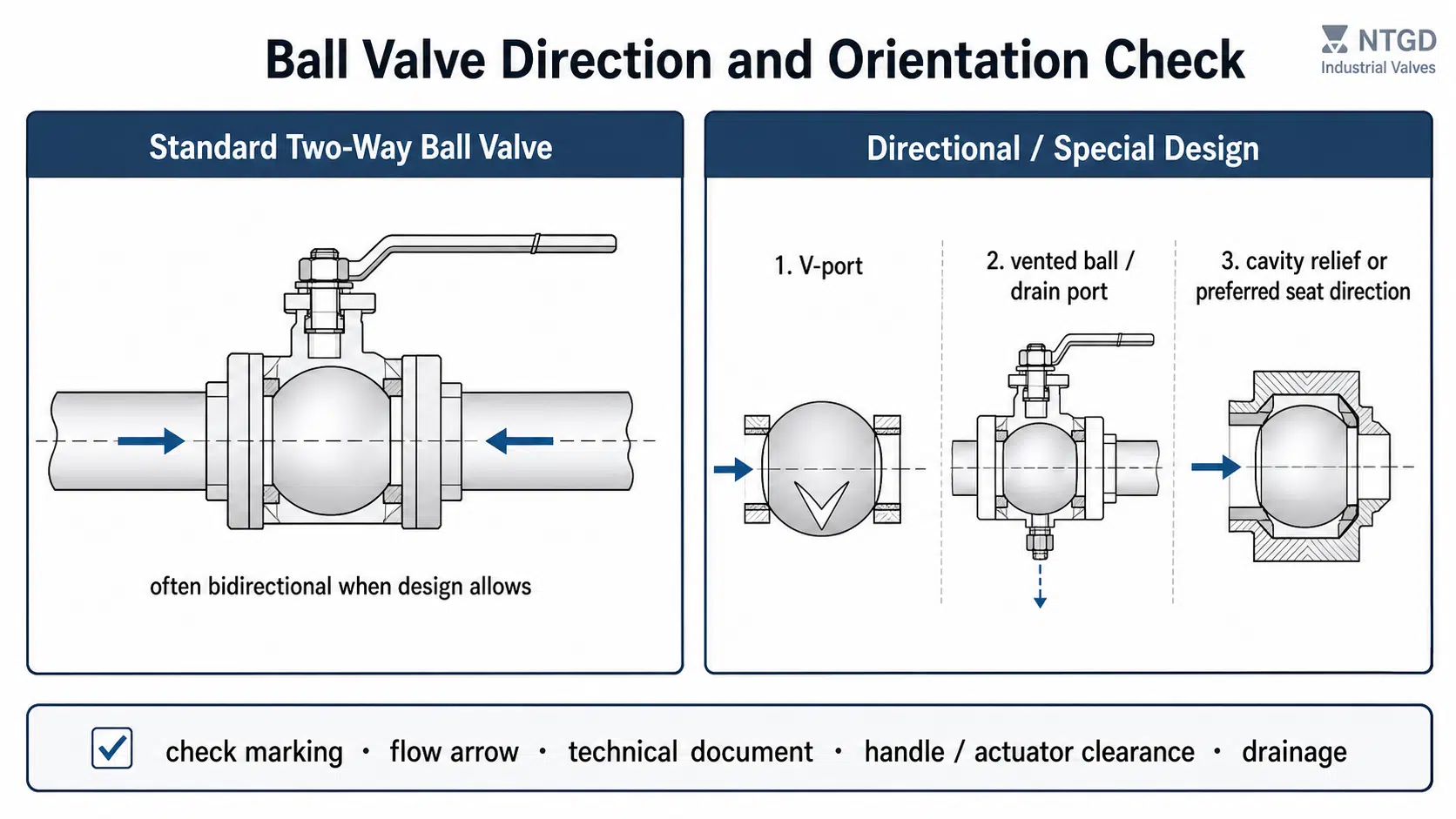

Instrucciones de instalación y orientación de la válvula de bola
Muchas válvulas de bola estándar de dos vías son bidireccionales cuando están completamente abiertas o cerradas. Sin embargo, no todas las válvulas de bola deben considerarse unidireccionales.
Consulte las indicaciones y la documentación del fabricante cuando la válvula:
- Diseño en V,
- bola con orificios de ventilación,
- orificio de drenaje,
- función de alivio de cavidades,
- diseño del asiento con la dirección de presión preferida,
- función especial de accionamiento o control de flujo.
La orientación también incluye la accesibilidad a la manija, el vástago y el actuador. La válvula debe instalarse en un lugar donde los operadores puedan ver la posición de abierta/cerrada, accionar la manija o el actuador de forma segura y acceder a la válvula para su inspección.
Alineación, soportes de tuberías y espacio libre para actuadores
No se debe utilizar una válvula de bola para enderezar tuberías desalineadas. La tensión ejercida por las tuberías puede deformar el cuerpo de la válvula, afectar al sellado, dañar las juntas o aumentar el par de funcionamiento.
Antes de apretar definitivamente, compruebe que:
- las líneas centrales de la válvula y la tubería están alineadas,
- la válvula no soporta el peso de la tubería,
- el actuador o la palanca tenga libertad total de movimiento,
- la válvula se puede accionar sin obstrucciones,
- los equipos cercanos no obstaculicen el acceso para el mantenimiento.
Instalación y comprobaciones de aceptación de válvulas de bola industriales
Una guía de instalación de válvulas de bola para uso industrial debe centrarse en la integridad de las conexiones, el sellado, la alineación, las pruebas de presión y la puesta en servicio. El objetivo no es solo instalar la válvula, sino confirmar que la válvula seleccionada funciona según lo especificado.
Métodos de instalación roscados, con bridas y soldados
En el caso de las válvulas de bola roscadas, utilice roscas compatibles y aplique el sellador con cuidado. Un exceso de sellador puede penetrar en la válvula y afectar a la estanqueidad. Apretar en exceso puede dañar las roscas o someter a tensión el cuerpo de la válvula.

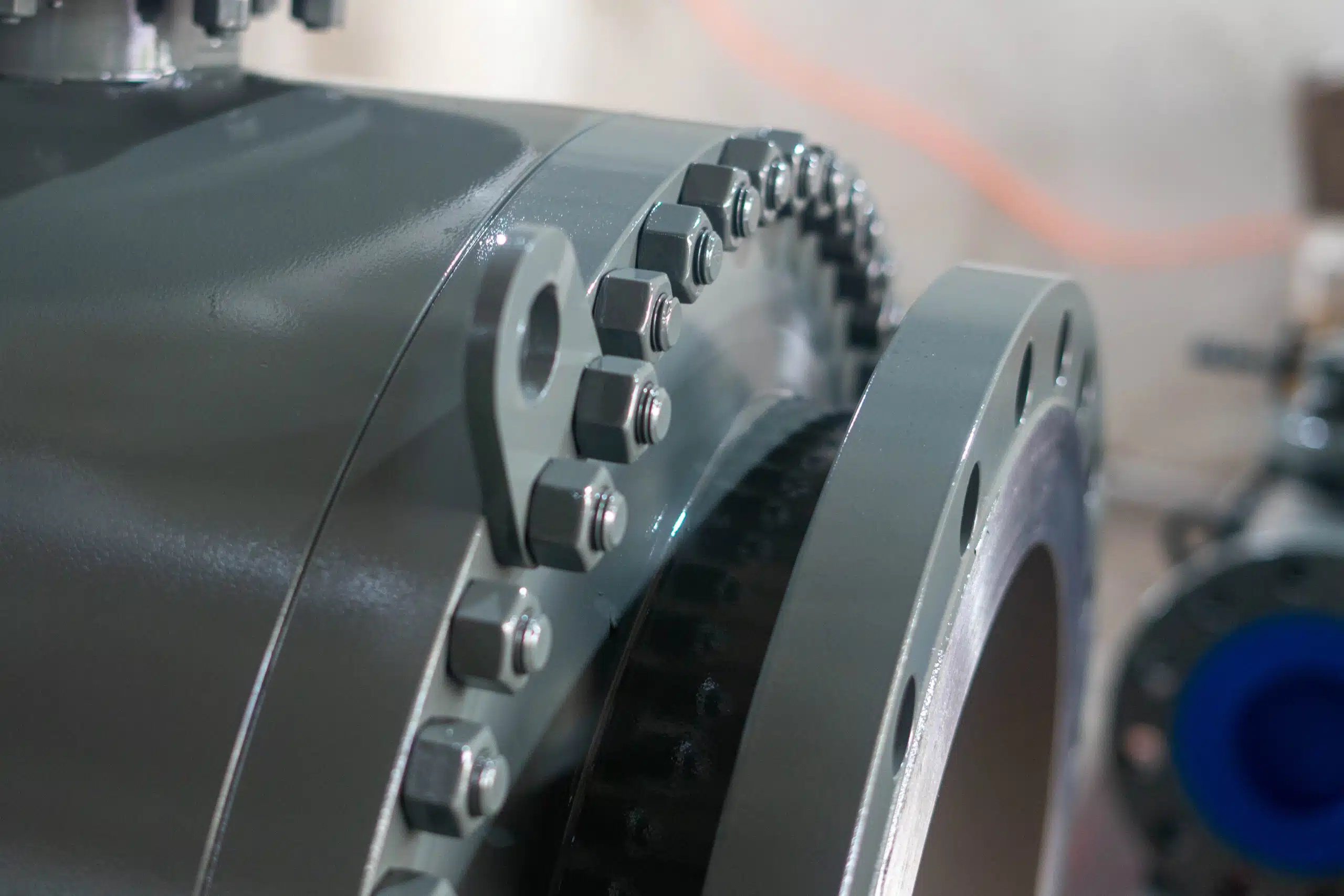

En el caso de las válvulas de bola con bridas, compruebe la capacidad nominal de la brida, la compatibilidad de las juntas, el estado de los pernos y la alineación. Conjunto de unión con brida atornillada Se debe seguir una secuencia de apriete controlada para comprimir la junta de manera uniforme.
En el caso de las válvulas de bola soldadas, proteja los asientos y las juntas internas del calor de la soldadura y de los residuos. La válvula debe estar limpia antes de su puesta en servicio, y la instalación debe cumplir con los requisitos de soldadura e inspección del proyecto.
Sellador, junta, apriete e instalación sin tensiones
La calidad de la instalación suele fallar en las uniones. La elección del sellador, la junta y el método de apriete adecuados depende del tipo de unión y del servicio.
| Punto de instalación | Qué comprobar |
|---|---|
| Sellador | Compatible con el fluido, la presión y la temperatura; se aplica sin contaminar las partes internas de la válvula |
| Junta | Seleccionar el material, el tamaño, la clase de presión y el tipo de brida adecuados para el servicio seleccionado |
| Apretado de roscas | Lo suficientemente apretado como para sellar sin ejercer presión sobre el cuerpo ni dañar las roscas |
| Fijación con pernos de brida | Secuencia de apriete uniforme y estado adecuado de los pernos para una compresión uniforme de la junta |
| Soporte para tuberías | La válvula no soporta el peso de la tubería ni ninguna carga externa |
| Alineación | No debe haber un ajuste forzado entre los ejes de la tubería y la válvula |

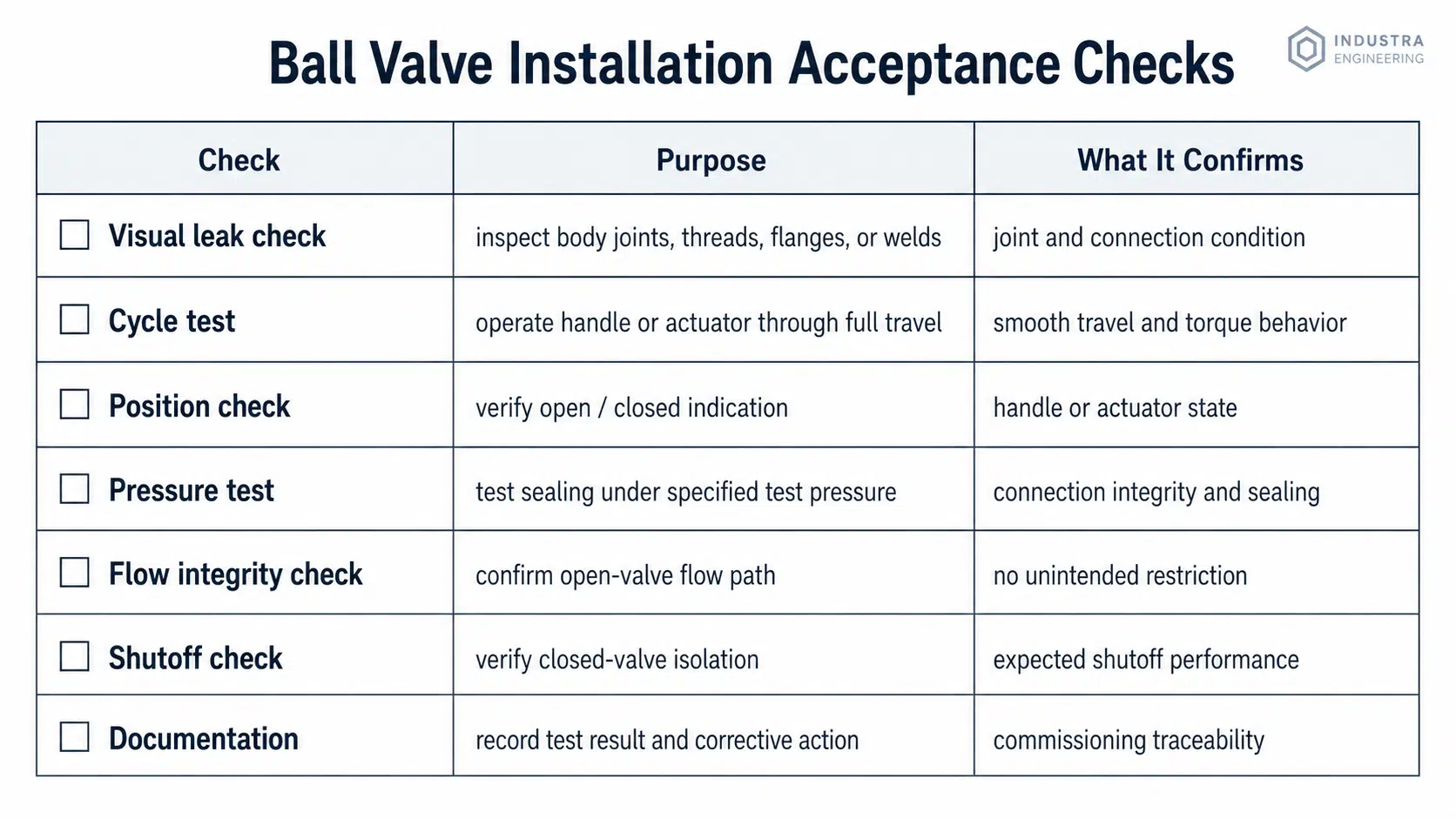

Prueba de fugas, prueba de presión y prueba de ciclos
Después de la instalación, pruebe la válvula antes de ponerla en pleno funcionamiento. Una inspección visual por sí sola no es suficiente para el uso industrial.
Una guía práctica Inspección y pruebas de válvulas La secuencia debe incluir:
| Prueba / Comprobación | Propósito |
|---|---|
| Comprobación visual de fugas | Detecta fugas evidentes alrededor de las juntas de la carcasa, las zonas roscadas, las bridas o las uniones soldadas |
| Prueba de ciclo de la manija o el actuador | Garantiza un desplazamiento suave y ayuda a detectar problemas de par, desajustes en los actuadores u obstrucciones internas |
| Comprobación de posición | Confirma que la posición de la manija o del actuador coincide con el estado real de abierto/cerrado |
| Prueba de presión | Comprueba la integridad de las conexiones, la compresión de las juntas, el estado de tensión del cuerpo y la estanqueidad bajo presión de prueba |
| Comprobación de la integridad del flujo | Confirma que la válvula permite el flujo esperado cuando está abierta y no actúa como una restricción no deseada |
| Comprobación del cierre | Confirma el aislamiento previsto cuando está cerrado y ayuda a detectar problemas en el asiento o la junta |
| Documentación | Registra los resultados de las pruebas para la puesta en marcha, la trazabilidad del mantenimiento y la resolución posterior de problemas |
Una prueba de presión fallida no es solo un caso de fuga. Puede indicar una selección incorrecta de la junta, un apriete desigual de los pernos, daños en la conexión o tensión en el cuerpo debido a una desalineación. Una prueba de ciclo fallida puede indicar que el actuador es de tamaño insuficiente, una obstrucción interna, una tensión excesiva en la tubería o un espacio libre de instalación incorrecto.
Documentación y comprobación final de puesta en servicio
Documentar los resultados de la instalación y las pruebas ayuda a los equipos de mantenimiento a identificar problemas posteriores. El registro debe incluir el número de identificación de la válvula, el tamaño, la clase de presión, el tipo de conexión, la presión de prueba, las observaciones sobre fugas, el estado del actuador y las medidas correctivas.
Si durante la puesta en marcha la válvula presenta un par de apriete inusual, fugas, caídas de presión o una desalineación de la manija, no lo considere un problema menor. Estos síntomas pueden indicar un dimensionamiento incorrecto, una mala alineación, un montaje incorrecto de las conexiones o daños internos.
Errores comunes en el cálculo de dimensiones y la instalación que hay que evitar
Los errores de dimensionamiento y de instalación suelen agravarse mutuamente. Una decisión de dimensionamiento poco acertada se agrava aún más cuando la válvula está desalineada o no se ha probado adecuadamente. Por su parte, una decisión de dimensionamiento correcta puede fracasar si la instalación genera tensiones en la tubería o daña la interfaz de sellado.
Elegir el tamaño basándose únicamente en el diámetro de la tubería
El tamaño de la tubería no es lo mismo que la capacidad de flujo de una válvula de bola. Una válvula de paso reducido puede conectarse a la misma tubería que una válvula de paso completo, pero restringe más el flujo.
El primer indicio de este error suele ser una caída inesperada de la presión durante los picos de demanda. Es posible que los equipos investiguen las bombas o los equipos situados aguas abajo, cuando la verdadera restricción se encuentra en una válvula de paso reducido que parecía correcta en la hoja de especificaciones.
Sin tener en cuenta Cv/Kv, la caída de presión ni el tipo de conexión
No se debe elegir una válvula basándose únicamente en una tabla de dimensiones. Los valores Cv/Kv y el diseño de los orificios ayudan a determinar si la válvula puede admitir el caudal requerido con la caída de presión permitida.
Si se omite esta comprobación, el sistema puede presentar una velocidad elevada, ruido, un flujo inestable o un rendimiento reducido en la salida. Es posible que la válvula tenga las dimensiones correctas, pero que sea inadecuada desde el punto de vista hidráulico.
Utilizar un material, un asiento o una presión nominal inadecuados
Una válvula que se adapte a la tubería puede no ser adecuada para el fluido. La corrosión química, los límites de temperatura, la abrasión y la reducción de la capacidad nominal debido a la presión y la temperatura pueden afectar la vida útil.
El proceso de deterioro suele ser gradual al principio: daños en el asiento, fuga en una válvula de bola, marcas de corrosión, un par de apriete anormal o un mantenimiento repetido. En condiciones de servicio severas, una elección incorrecta del material puede provocar una parada prematura o la sustitución de la válvula, incluso cuando el tamaño de esta sea el adecuado.
Mala alineación, apriete excesivo o tuberías sin soporte
La desalineación ejerce una carga sobre el cuerpo de la válvula y las conexiones. Apretar en exceso las válvulas roscadas puede dañar las roscas o someter al cuerpo a tensiones. Las tuberías sin soporte pueden transferir peso y vibraciones a la válvula.
Estas condiciones pueden manifestarse durante la instalación en forma de dificultad para apretar, holguras desiguales en las bridas, un par de funcionamiento elevado, fugas en las juntas o un mal funcionamiento de la manija. Si no se corrigen, pueden acortar la vida útil de la válvula y dificultar el mantenimiento futuro.
Omitir las pruebas posteriores a la instalación
Si no se realizan las pruebas de fugas, presión y ciclo, el sistema quedará sin verificar. Es posible que las pequeñas fugas en las conexiones, un par de apriete inusual, la desalineación de las manijas o la pérdida de presión no se detecten hasta el momento de la puesta en marcha.
Realizar pruebas antes de la puesta en servicio resulta más económico que solucionar problemas en una válvula defectuosa una vez que el sistema está en funcionamiento. Además, permite confirmar si el dimensionamiento, el método de conexión y la calidad de la instalación funcionan conjuntamente tal y como se había previsto.
Lista de verificación para el dimensionamiento y la instalación de válvulas de bola listas para solicitud de cotización
Una solicitud de cotización útil para válvulas de bola debe incluir información más amplia Criterios de selección de válvulas industriales proporcionando al proveedor la información necesaria para confirmar el tamaño, el diseño de los orificios, la presión nominal, el material, el tipo de conexión y las restricciones de instalación. Decir “válvula de bola de 2 pulgadas” no es suficiente para una especificación industrial.
| Campo de solicitud de cotización | Qué hay que aportar | Por qué es importante |
|---|---|---|
| Tamaño de la válvula | NPS / DN / tamaño en pulgadas | Establece el tamaño nominal de la conexión, pero no confirma la capacidad de flujo real |
| Requisito de diámetro interior real | Orificio completo, orificio reducido, orificio en V u orificio obligatorio | Evita que los proveedores hagan suposiciones sobre el flujo interno |
| Caudal | Caudal normal y máximo | Permite revisar los valores Cv y Kv y confirma si la válvula puede satisfacer la demanda |
| Caída de presión admisible | Pérdida máxima admisible a través de la válvula | Ayuda a confirmar que el puerto y el valor Cv/Kv seleccionados no provocarán una restricción oculta |
| Presión nominal | Presión de trabajo, presión de diseño, clase de presión | Confirma la idoneidad del cuerpo, la conexión final y las condiciones de presión y temperatura |
| Temperatura | Mínimo, normal y máximo | Afecta al asiento, la junta, el material del cuerpo y los límites de clasificación |
| Medio | Líquido o gas, viscosidad, sólidos, riesgo de corrosión | Determina el material, el asiento, la junta, el recorrido del orificio y las consideraciones de limpieza |
| Ruta de materiales | Preferencias en cuanto al cuerpo, la bola, el vástago, el asiento y la junta | Evita problemas de compatibilidad y previene suposiciones erróneas sobre el asiento o la junta |
| Tipo de conexión | Con brida, roscadas, soldadas u otras | Determina el método de instalación, la ruta de las juntas o sellos y los requisitos de inspección |
| Operación | Accionamiento mediante palanca, engranaje, neumático, eléctrico u otro | Afecta a las comprobaciones de par, holgura, soporte y puesta en servicio |
| Orientación de la instalación | Espacio, acceso, dirección del flujo, requisitos de soporte | Evita conflictos entre campos que puedan invalidar una decisión correcta sobre el dimensionamiento |
| Requisitos de prueba | Prueba de fugas, prueba de presión, prueba de ciclos, documentación | Confirma que el sistema está listo para su puesta en marcha y garantiza la trazabilidad del mantenimiento |
Si el servicio implica caudales elevados, corrosividad, altas temperaturas, lodos, fluidos viscosos o sensibilidad a la presión, confirme el dimensionamiento con datos reales de Cv/Kv y las condiciones de servicio antes de realizar la compra definitiva.
PREGUNTAS FRECUENTES
¿Cómo sé si una válvula de bola tiene el tamaño adecuado para mi tubería?
Comience por el diámetro nominal de la tubería, pero no se quede ahí. Verifique el diámetro interior real, el tipo de paso, el caudal requerido, la caída de presión admisible, la conexión de los extremos y los datos de Cv/Kv del fabricante. Una válvula puede coincidir con el tamaño de la tubería y, aun así, restringir el flujo si tiene un diseño de paso reducido o si el valor de Cv/Kv es demasiado bajo para la aplicación.
¿Qué significa el tamaño de una válvula de bola en milímetros?
El tamaño de una válvula de bola en milímetros suele referirse a una designación nominal métrica, que a menudo se expresa como DN. El DN ayuda a adaptar la válvula al sistema de tuberías, pero no debe interpretarse como el diámetro interior exacto. Consulte el plano de la válvula o las dimensiones del fabricante para conocer el tamaño real de la boca y los detalles de conexión.
¿Debo comprobar la dirección del flujo antes de instalar una válvula de bola?
Sí. Muchas válvulas de bola bidireccionales estándar son bidireccionales, pero algunos diseños no lo son. Las válvulas de bola con paso en V, las válvulas de bola con ventilación, los orificios de drenaje, los dispositivos de alivio de cavidad o los diseños especiales de asiento pueden tener una dirección preferida. Compruebe siempre el marcado o la documentación técnica antes de la instalación.
¿Importa la orientación de la válvula de bola?
Sí. Incluso cuando la dirección del flujo no es crítica, la orientación puede afectar el drenaje, el acceso a las manijas, el espacio libre para el actuador, la visibilidad durante el funcionamiento y el mantenimiento. La válvula debe instalarse de manera que pueda manejarse con seguridad, inspeccionarse fácilmente y apoyarse sin ejercer tensión sobre la tubería.
¿Cuál es la orientación correcta para instalar una válvula de bola?
En el caso de una válvula de bola estándar de dos vías, la instalación puede realizarse en cualquier sentido. Para diseños especiales, siga la flecha de flujo, las marcas del cuerpo o las instrucciones del fabricante. En todos los casos, alinee la válvula con la tubería, evite forzarla y compruebe que la posición de abierta/cerrada sea visible tras la instalación.
¿Cómo se instala una válvula de bola después de determinar su tamaño?
Una vez determinada la medida, confirme el tipo de conexión, la clase de presión, la ruta de la junta o el sello, la alineación y el espacio de instalación. Instale la válvula sin forzar la tubería para colocarla en su sitio, utilice el sellador o la junta adecuados, apriete bien las conexiones, pruebe el funcionamiento de la válvula y realice pruebas de fugas y de presión antes de ponerla en servicio.
¿Influye el paso total o el paso reducido en el dimensionamiento de las válvulas de bola?
Sí. Una válvula de bola de paso total suele ofrecer un paso interno más amplio y una menor caída de presión. Una válvula de bola de paso reducido tiene un diámetro interior más pequeño, lo que puede ser aceptable en aplicaciones con fluidos limpios, pero puede limitar el flujo en aplicaciones de alto caudal, con fluidos viscosos o que contengan partículas sólidas. La elección debe basarse en el caudal, la caída de presión admisible, el fluido y las condiciones de servicio.
Conclusión
El dimensionamiento adecuado de una válvula de bola comienza con los datos del sistema y termina con la verificación de la instalación. El tamaño de la tubería es solo el punto de partida. La selección final debe tener en cuenta el caudal, la caída de presión admisible, los valores Cv/Kv, el tamaño NPS o DN, el diámetro interior real, el diseño de los orificios, la clase de presión, la compatibilidad de los materiales, el tipo de conexión y los requisitos de instalación.
Una válvula bien dimensionada puede fallar si se instala con una alineación incorrecta, tuberías sin soporte, conexiones demasiado apretadas o si no se realiza una prueba de presión. Una válvula bien instalada puede limitar el rendimiento del sistema si el diámetro interior, el valor Cv/Kv o el material son inadecuados. Considere el dimensionamiento y la instalación como un único proceso de ingeniería: defina el servicio, seleccione la configuración correcta de la válvula, instálela sin tensiones y verifique su rendimiento antes de la puesta en servicio.
Revisión final de la solicitud
Antes de la confirmación definitiva de la solicitud de cotización, NTGD Valve puede ofrecer asesoramiento técnico sobre el trazado del paso de la válvula de bola, la idoneidad de los valores Cv/Kv, la caída de presión, la compatibilidad de los materiales, el tipo de conexión y los requisitos de instalación para aplicaciones industriales exigentes, tales como aplicaciones de alto caudal, corrosivas, con lodos, de alta presión o sensibles a la presión.
