Nom de l'auteur : Bruce Zheng
Rôle de l'auteur : Cofondateur et ingénieur en vannes chez NTGD Valve
Bio de l'auteur : Bruce Zheng est cofondateur et ingénieur en vannes chez NTGD Valve, qui se concentre sur la sélection des vannes industrielles, les applications et le contenu technique pour les acheteurs B2B mondiaux.
Dernière mise à jour : 5 mai 2026
Les normes API pour les robinets-vannes ne doivent pas être vérifiées uniquement sur la base de leur nom. Le véritable risque de conformité réside dans l'utilisation d'un itinéraire normalisé inadapté au service, ou dans la réception d'un robinet dont la plaque signalétique, le numéro de série, le rapport d'essai, le MTR et l'ensemble des certificats ne peuvent être comparés lors de l'inspection.
Pour les robinets-vannes, la conformité à l'API implique souvent la collaboration de plusieurs normes. L'API 600 peut définir la voie de construction d'un robinet-vanne à chapeau boulonné en acier. La norme API 6D peut s'appliquer lorsque le robinet est spécifié pour un service de pipeline. L'API 598 peut étayer les preuves d'inspection et d'essai sous pression. Le marquage API, les informations du monogramme API, les numéros de série des vannes, les rapports d'essais de matériaux, les enregistrements d'essais et les certificats permettent alors de confirmer que la vanne livrée est conforme à la norme indiquée.
Résumé rapide
- Vérifier la conformité de l'API en rôle standard, La conception, les essais, le marquage et la documentation peuvent être régis par des exigences différentes.
- Faire correspondre le service de la vanne à l'itinéraire correct : API 600, API 602, API 603, API 6D, API 6A et API 598 n'ont pas la même fonction.
- Pour les soupapes API 6D, le numéro de série, la plaquette de conformité ou la plaque signalétique, les informations du monogramme API, le MTR, le rapport d'essai et l'ensemble des certificats doivent raconter la même histoire.
- Confirmer la norme API requise avant l'appel d'offres afin que le fournisseur propose le bon itinéraire de construction, la portée des essais, les exigences de marquage et le dossier de documentation.

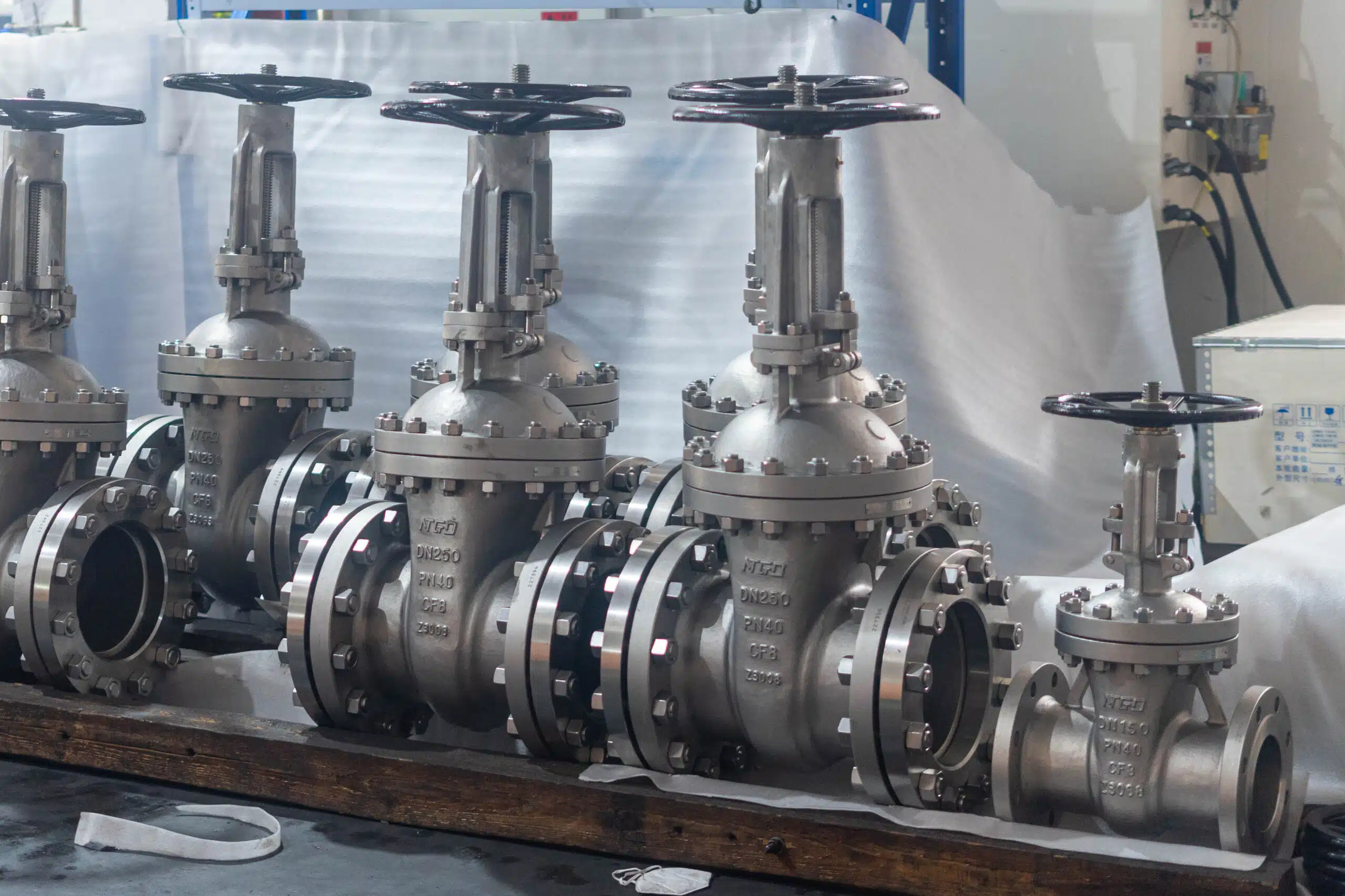

Ce que les normes API signifient pour la conformité des robinets-vannes
Normes API sont publiées par l'American Petroleum Institute et sont largement utilisées dans les industries du pétrole, du gaz, de la pétrochimie, des pipelines et des procédés. Pour les robinets-vannes, ces normes aident à définir comment un robinet doit être conçu, fabriqué, inspecté, testé, marqué et documenté.
Concrètement, la conformité à l'API concerne plusieurs domaines :
| Domaine de conformité | Ce que cela signifie pour les robinets-vannes |
|---|---|
| Conception et construction | Confirme que le robinet respecte le corps, le chapeau, le raccord d'extrémité, la classe de pression et le tracé de construction requis. |
| Matériaux | Soutien à la sélection des matériaux, à la traçabilité thermique et à l'examen du rapport d'essai des matériaux |
| Essais sous pression | Confirme la performance de la coque, du siège, du dossier et de la fermeture avant l'expédition. |
| Marquage et identification | Correspondance entre la vanne physique et sa norme, sa taille, sa classe de pression, son matériau et son numéro de série. |
| Documentation | Fournit des preuves par le biais de certificats, de rapports d'essai, de MTR et de dossiers d'inspection. |
Un robinet-vanne peut être décrit comme étant conforme à l'API, mais cette affirmation doit être vérifiée par rapport au marquage du robinet, à la portée de la norme, à la classe de pression, à l'itinéraire des matériaux, aux enregistrements des tests et à la documentation du fournisseur.
Si l'itinéraire standard est confondu, le problème peut ne pas apparaître avant l'examen de l'appel d'offres, l'inspection finale ou l'acceptation du site. Un robinet-vanne en acier à chapeau boulonné pour la tuyauterie d'une raffinerie, un robinet-vanne pour pipeline, une vanne compacte forgée de petit diamètre et un robinet-vanne pour tête de puits peuvent nécessiter des voies d'examen différentes. Lorsque ces voies sont confondues, le devis, la plaque signalétique, le MTR, le rapport d'essai sous pression et le certificat final peuvent ne plus étayer la même demande de conformité.

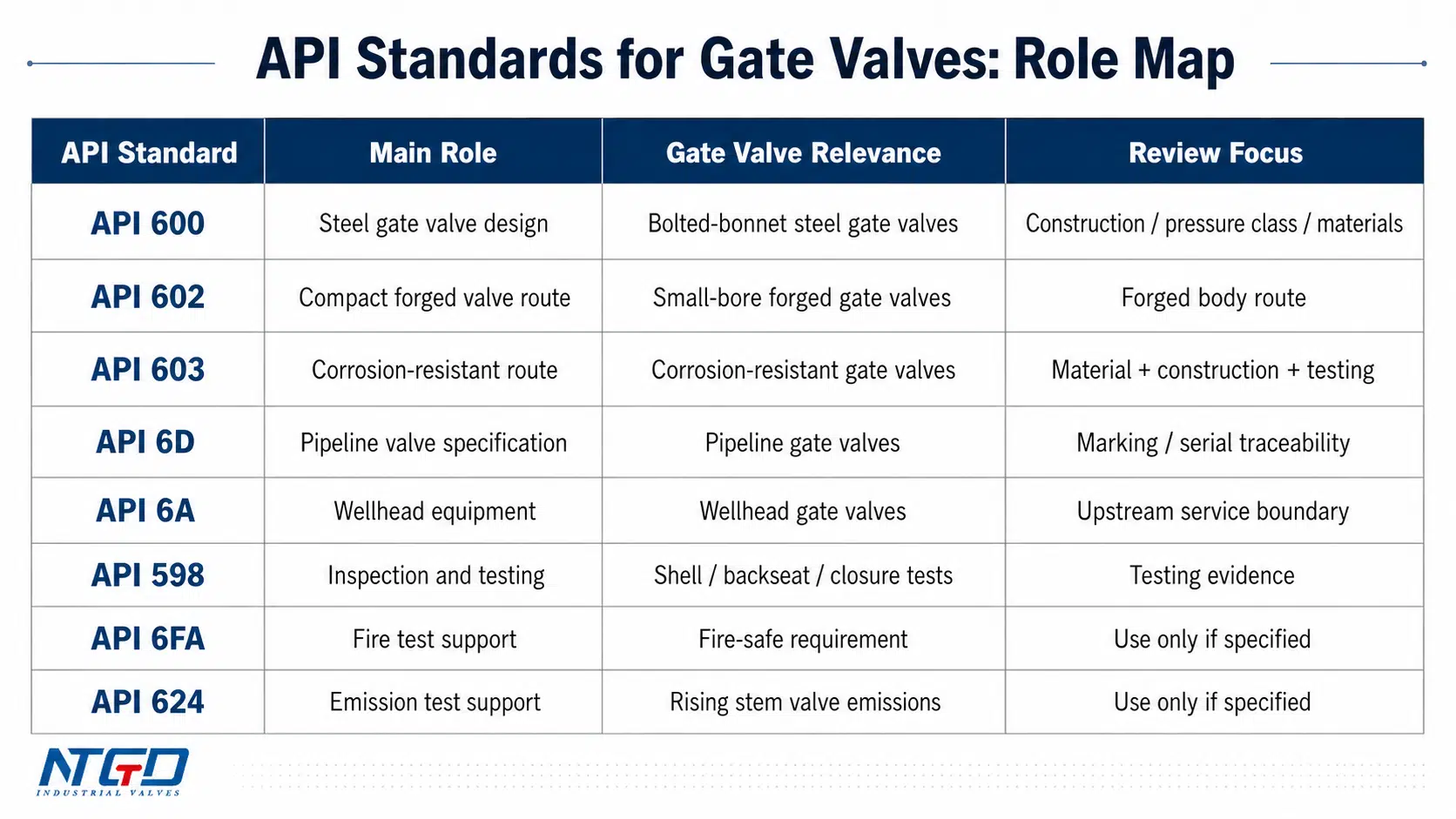

Principales normes API pour les robinets-vannes : Carte des rôles
La première étape consiste à comprendre le rôle de chaque norme. Certaines normes API définissent la construction des robinets-vannes. D'autres définissent les essais, le service des pipelines, le service des têtes de puits, les essais au feu, les émissions ou les systèmes de qualité des fournisseurs.
| Norme API | Rôle principal des robinets-vannes | Pertinence d'un robinet-vanne typique | Comment l'utiliser dans l'examen |
|---|---|---|---|
| API 600 | Conception et construction des robinets-vannes en acier | Robinets-vannes en acier à chapeau boulonné pour usage intensif, couramment utilisés dans les raffineries et les tuyauteries de traitement. | Vérifier le parcours du corps/chapeau, la classe de pression, le raccordement d'extrémité, le parcours des matériaux et la base de construction du robinet-vanne. Ne pas utiliser une déclaration API 600 comme substitut à l'examen de la traçabilité des pipelines API 6D lorsque l'API 6D est spécifiée. |
| API 602 | Vanne compacte en acier forgé standard | Robinets-vannes forgés de petit diamètre, souvent utilisés dans les systèmes de tuyauterie compacts | Confirmez que le robinet est un modèle compact forgé à petit diamètre. Ne pas considérer l'API 602 comme interchangeable avec un itinéraire de robinet-vanne API 600 en acier moulé de plus grande taille. |
| API 603 | Voie de la vanne à guillotine résistante à la corrosion | Robinets-vannes à chapeau boulonné résistant à la corrosion | Examinez l'itinéraire du matériau résistant à la corrosion en même temps que les preuves de construction et les documents d'essai, et non comme une simple étiquette de matériau. |
| API 6D | Spécification des vannes de tuyauterie et de système de tuyauterie | Robinets-vannes pour pipelines, en particulier lorsque l'isolation, la traçabilité et la documentation sont essentielles | Vérifier l'aptitude au service de la canalisation, les informations figurant sur la plaque signalétique ou la plaquette, la traçabilité du numéro de série et l'ensemble des documents justificatifs. |
| API 6A | Equipement de tête de puits et d'arbre de Noël | Vannes de tête de puits et équipement en amont | A utiliser lorsque la vanne appartient à un service de tête de puits ou d'arbre de Noël, et non comme norme par défaut pour les vannes de tuyauterie d'usine. |
| API 598 | Inspection des vannes et essais sous pression | Essais d'enveloppe, de siège arrière et de fermeture pour de nombreux types de vannes, y compris les vannes à guillotine | Utiliser comme preuve d'inspection et d'essai. Il facilite l'examen de la conformité mais ne remplace pas la conception de la vanne ou la norme de service. |
| API 6FA | Norme d'appui à l'essai au feu | Exigences de performance en matière de sécurité incendie lorsque cela est spécifié | A n'appliquer que lorsque le projet ou la spécification exige des preuves d'essais au feu. |
| API 624 | Soutien aux essais de type sur les émissions fugitives | Exigences en matière d'émissions pour les modèles de soupapes à tige montante applicables | S'applique uniquement lorsque le contrôle des émissions fugitives fait partie des exigences du projet. |
Une spécification solide pour un robinet-vanne ne repose généralement pas sur une norme isolée. Un robinet-vanne en acier peut être conçu selon la norme API 600 et testé sous pression selon la norme API 598. Un robinet-vanne pour pipeline peut être spécifié selon l'API 6D et nécessiter un marquage, un numéro de série et un contrôle de la documentation plus stricts.
La carte des rôles doit être utilisée avant de choisir un fournisseur ou d'examiner un devis. Si le rôle standard est erroné, même une vanne bien construite peut être mal adaptée à l'application.

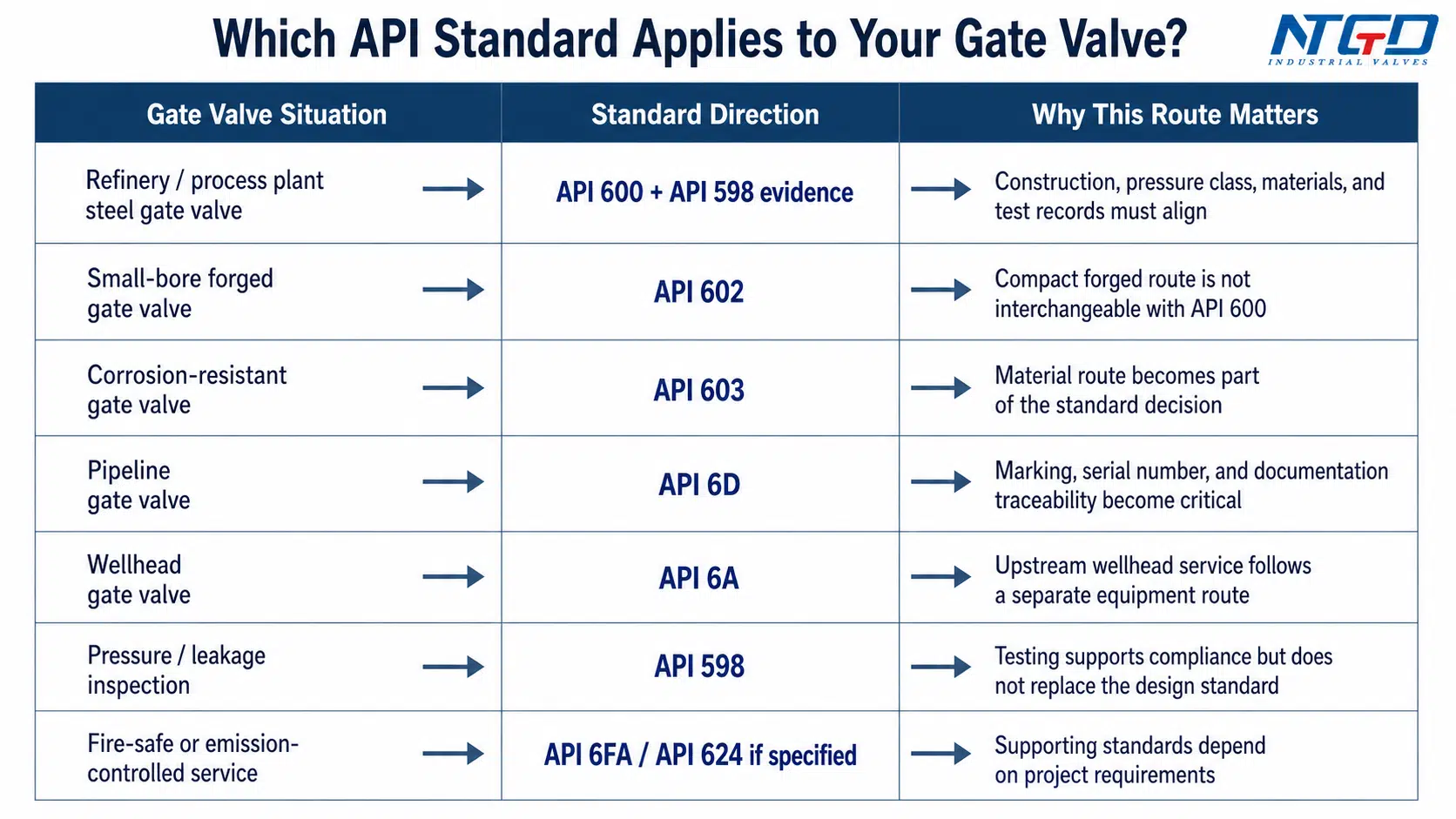

Quelle norme API s'applique à votre robinet-vanne ?
L'erreur la plus courante consiste à demander si un robinet-vanne est “approuvé par l'API” sans demander au préalable quelle est la norme API applicable. Un fournisseur peut fournir une vanne qui porte une revendication liée à l'API, mais la revendication peut quand même échouer à l'examen du projet si le champ d'application de la norme, la voie de service, le marquage ou l'ensemble des documents ne correspondent pas à la commande.
La norme requise dépend de l'endroit où la vanne est utilisée, de la façon dont elle est construite, des preuves exigées par le projet et de l'environnement plus large dans lequel elle est utilisée. sélection des vannes contexte.
| Situation du robinet-vanne | Direction standard | Logique d'ingénierie |
|---|---|---|
| Robinet-vanne en acier pour raffinerie ou usine de traitement | API 600, avec des preuves d'essai telles que API 598 | L'examen doit confirmer l'itinéraire de construction d'un robinet-vanne en acier robuste, puis faire correspondre la classe de pression, les documents relatifs aux matériaux et les dossiers d'essai à cet itinéraire. |
| Robinet-vanne forgé de petit diamètre | API 602 | Les robinets-vannes compacts en acier forgé sont soumis à un processus d'examen différent de celui des robinets-vannes plus grands en acier moulé ; le fait de citer le mauvais processus peut entraîner une inadéquation entre la construction et la documentation. |
| Voie de la vanne à guillotine résistante à la corrosion | API 603 | L'itinéraire des matériaux et la construction résistante à la corrosion font partie de la décision de normalisation, et non plus seulement d'une description des matériaux. |
| Vanne de canalisation | API 6D | Le service des pipelines exige une plus grande attention au marquage, à la traçabilité du numéro de série, à la documentation et aux preuves d'acceptation spécifiques au service. |
| Tête de puits ou vanne d'arbre de Noël | API 6A | Le service de tête de puits en amont a ses propres exigences en matière d'équipement et ne doit pas être considéré comme une tuyauterie d'usine ordinaire. |
| Contrôle de la pression et des fuites | API 598 | Les tests permettent de vérifier la conformité, mais ils ne remplacent pas la norme de conception ou de service. |
| Service de sécurité incendie ou de contrôle des émissions | API 6FA ou API 624 si spécifié | Il s'agit d'exigences complémentaires ajoutées en fonction des conditions du projet, et non de normes générales de conception des vannes. |
Vannes de tête de puits en amont
L'API 6A est pertinente lorsque le robinet-vanne fait partie de l'équipement d'une tête de puits ou d'un arbre de Noël. Elle ne doit pas être considérée comme la norme par défaut pour les tuyauteries d'usine ordinaires ou les robinets-vannes de pipeline.
Dans le cadre d'un examen des normes relatives aux robinets-vannes, l'API 6A doit rester une référence limite. Elle indique à l'acheteur quand le service en amont modifie le chemin standard, mais elle ne doit pas dominer une page de conformité générale à l'API pour les robinets-vannes.
Robinets-vannes pour pipelines
L'API 6D s'applique aux vannes utilisées dans les pipelines et les systèmes de tuyauterie. Elle couvre plus que les robinets-vannes, mais lorsqu'un robinet-vanne est spécifié pour l'isolation d'une canalisation, l'API 6D devient une voie importante.
Pour les robinets-vannes de pipeline, le marquage physique, le numéro de série, les informations du monogramme API, la documentation et les dossiers d'essai font partie du processus d'acceptation. L'acheteur doit être en mesure de retracer la valve livrée jusqu'aux dossiers de fabrication et d'inspection.
Robinets-vannes de raffinerie et d'usine de traitement
L'API 600 est généralement associée aux robinets-vannes en acier à chapeau boulonné pour service intensif utilisés dans les raffineries, les usines pétrochimiques, les centrales électriques et les usines de traitement. Dans cette voie, les questions clés ne sont pas seulement “Est-ce que c'est l'API 600 ?
- La construction de la vanne entre-t-elle dans le champ d'application de la norme ?
- La classe de pression et les raccords d'extrémité sont-ils corrects ?
- Les documents relatifs aux matériaux correspondent-ils au corps de vanne, au chapeau, à la garniture et à la pression nominale ?
- Les essais de pression requis sont-ils documentés ?
La crédibilité d'une réclamation relative à la norme API 600 dépend de la conjonction de ces éléments. Le nom de la norme, l'itinéraire de construction, la classe de pression, les registres des matériaux et les preuves d'essais doivent soutenir la même vanne.
Robinets-vannes de petit diamètre et résistants à la corrosion
L'API 602 s'applique lorsque le robinet est un modèle compact forgé de petit diamètre. L'API 603 s'applique lorsque la construction résistante à la corrosion est la voie spécifiée.
Ces normes ne doivent pas être fusionnées en une déclaration générique sur les “robinets-vannes en acier”. Leur champ d'application et leur logique de construction sont différents de ceux de l'API 600 et de l'API 6D.
Exigences en matière d'essais et de documentation
L'API 598 appartient à la couche des preuves de test et d'inspection. Elle permet de vérifier que la vanne a passé les contrôles de pression et d'étanchéité requis, mais elle ne remplace pas la norme de conception ou de construction.
Une revue pratique combine :
- la norme de conception ou de service, telle que API 600 ou API 6D ;
- la norme d'essai ou les exigences d'essai, telles que l'API 598 ;
- le dossier de marquage et de documentation ;
- la spécification du projet de l'acheteur.

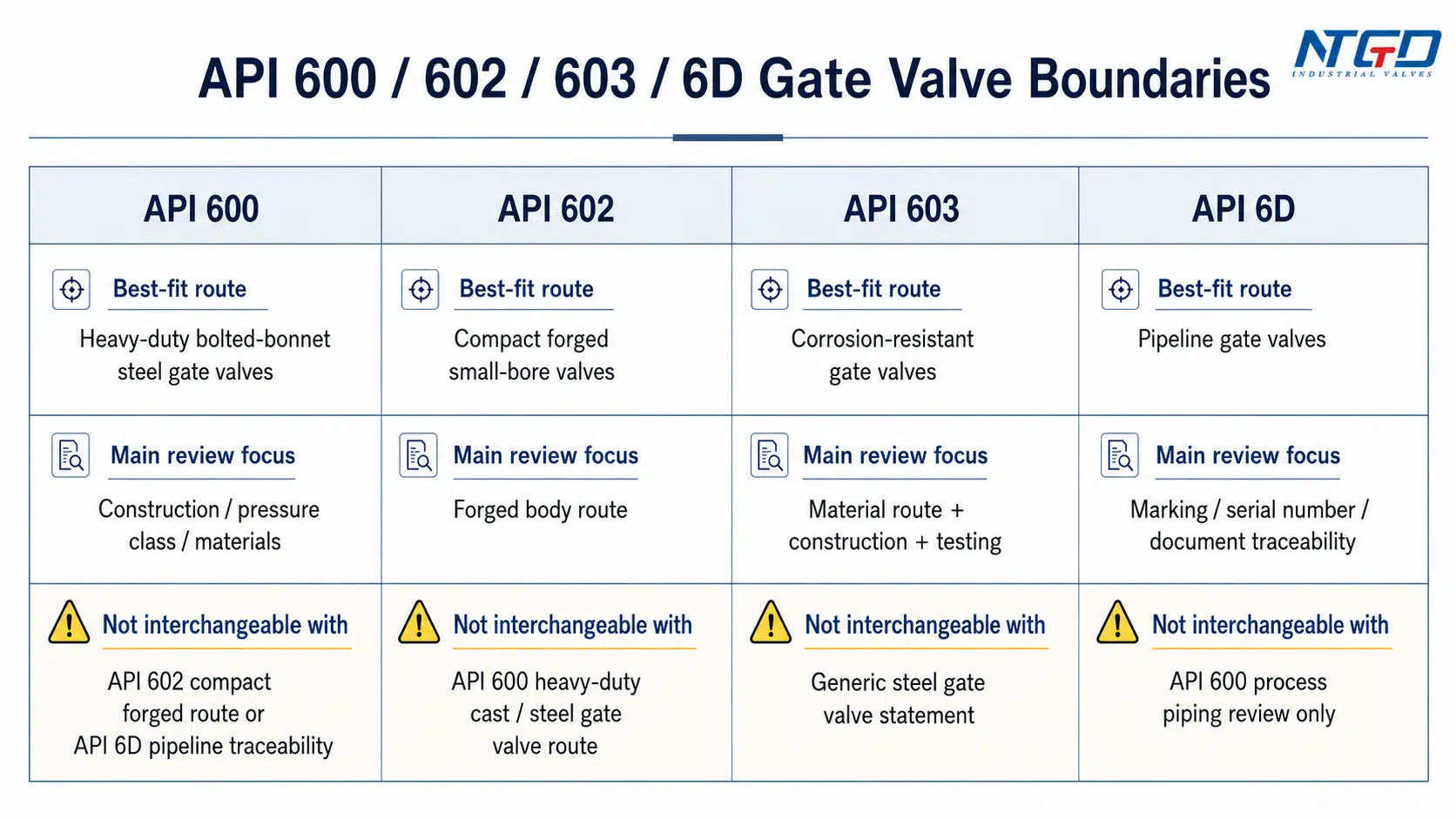

API 600, API 602, API 603 et API 6D : limites de la norme sur les robinets-vannes
Plusieurs normes API peuvent apparaître dans une spécification de robinet-vanne, mais elles ne sont pas interchangeables. Le moyen le plus clair d'éviter les erreurs d'application est de définir chaque norme en fonction de l'itinéraire du robinet-vanne.
| Standard | Itinéraire du robinet-vanne le mieux adapté | Frontière principale |
|---|---|---|
| API 600 | Robinets-vannes en acier à chapeau boulonné pour usage intensif | Convient aux robinets-vannes en acier couramment utilisés dans les tuyauteries des raffineries et des usines de traitement ; il ne remplace pas l'examen API 6D lorsque le service de pipeline, le marquage, la documentation et la traçabilité sont spécifiés. |
| API 602 | Clapets compacts forgés de petit diamètre | Convient aux vannes compactes forgées de petit calibre ; il ne doit pas être utilisé comme substitut à la route des vannes plus grandes en fonte ou en acier robuste, normalement examinées dans le cadre de l'API 600. |
| API 603 | Robinets-vannes résistants à la corrosion | Convient à la construction de robinets-vannes résistants à la corrosion lorsque l'itinéraire du matériau est une exigence déterminante ; le matériau, la construction et les preuves d'essai doivent être vérifiés ensemble. |
| API 6D | Vannes de tuyauterie, y compris les vannes de tuyauterie | Convient aux pipelines où l'obligation d'isolation, le marquage, la documentation et la traçabilité en série font partie du processus d'acceptation. |
API 600 : robinets-vannes en acier à chapeau boulonné pour usage intensif
API 600 est l'une des normes les plus importantes pour les robinets-vannes industriels en acier. Elle est généralement associée aux robinets-vannes en acier à chapeau boulonné et à extrémités bridées ou soudées bout à bout.
Pour les acheteurs, l'API 600 est pertinente lorsque le robinet est destiné à la tuyauterie d'une raffinerie, d'une usine pétrochimique, d'une centrale électrique ou d'une usine de traitement, et qu'une construction de robinet-vanne à usage intensif est requise.
L'examen devrait porter sur les points suivants
- le type de vanne et le tracé de la construction ;
- classe de pression ;
- connexion finale ;
- matériau de la carrosserie et du capot ;
- l'habillage ou l'acheminement interne des matériaux ;
- la documentation relative aux essais et aux inspections.
Pour plus de détails Vanne API 600 les paramètres de conception, les dimensions, les exigences en matière de matériaux et les règles d'inspection, le cahier des charges du projet ou la documentation technique spécifique doivent être examinés séparément.
Dans cet article, l'API 600 est considérée comme une voie normative clé au sein du système plus large de conformité des robinets-vannes.
API 602 : robinets forgés compacts à petit alésage
L'API 602 s'applique lorsque la vanne suit une forme compacte. robinet-vanne en acier forgé de l'itinéraire dans le service de petit calibre.
Il ne s'agit pas simplement d'une version plus petite de l'API 600. La méthode de construction, la conception du corps et la gamme d'applications typiques sont différentes.
Lors de l'examen de l'appel d'offres, une demande vague de “robinet-vanne en acier API” peut créer une ambiguïté. Le fournisseur peut avoir besoin de confirmer si le robinet doit suivre la voie d'un robinet-vanne en acier lourd API 600 ou d'un robinet-vanne forgé compact API 602.
API 603 : Route des robinets-vannes résistants à la corrosion
L'API 603 doit être prise en compte lorsqu'une construction résistante à la corrosion est requise. Cela peut s'appliquer lorsque les conditions de service font de la route des matériaux un élément central de la spécification.
Pour les robinets-vannes utilisés en milieu corrosif, la discussion sur les normes ne doit pas s'arrêter à la classe de pression. Le choix des matériaux, la construction du corps/chapeau, la compatibilité des garnitures et les résultats des essais doivent être vérifiés ensemble.
API 6D : limites des robinets-vannes pour pipelines
L'API 6D est utilisée pour les vannes dans les pipelines et les systèmes de tuyauterie. Elle peut s'appliquer à plusieurs types de vannes, notamment robinets-vannes pour pipelines, mais cela ne fait pas de cette page un guide général des soupapes API 6D.
Dans le cadre de cet article, l'API 6D doit être comprise sous l'angle des robinets-vannes :
- service d'isolation des conduites ;
- traçabilité des robinets-vannes de pipeline ;
- examen de la plaque signalétique et du marquage ;
- vérification du numéro de série ;
- les dossiers d'essais et de documentation ;
- Monogramme API et preuves de certification.
Quand un robinet-vanne peut nécessiter plus d'une norme de référence
La spécification d'un robinet-vanne peut inclure plus d'une référence normalisée. Par exemple :
- L'API 600 peut définir un itinéraire de construction d'un robinet-vanne en acier ;
- L'API 598 peut définir les essais sous pression et les preuves d'inspection ;
- L'API 6FA peut être ajoutée lorsque des essais au feu sont spécifiés ;
- L'API 624 peut être ajoutée lorsque des performances en matière d'émissions fugitives sont requises ;
- Les spécifications du projet peuvent ajouter des exigences en matière de matériaux, d'END, de revêtement ou d'inspection.
La bonne approche ne consiste pas à ajouter autant de normes que possible. La bonne approche consiste à faire correspondre chaque norme à une fonction spécifique dans la spécification de la vanne.

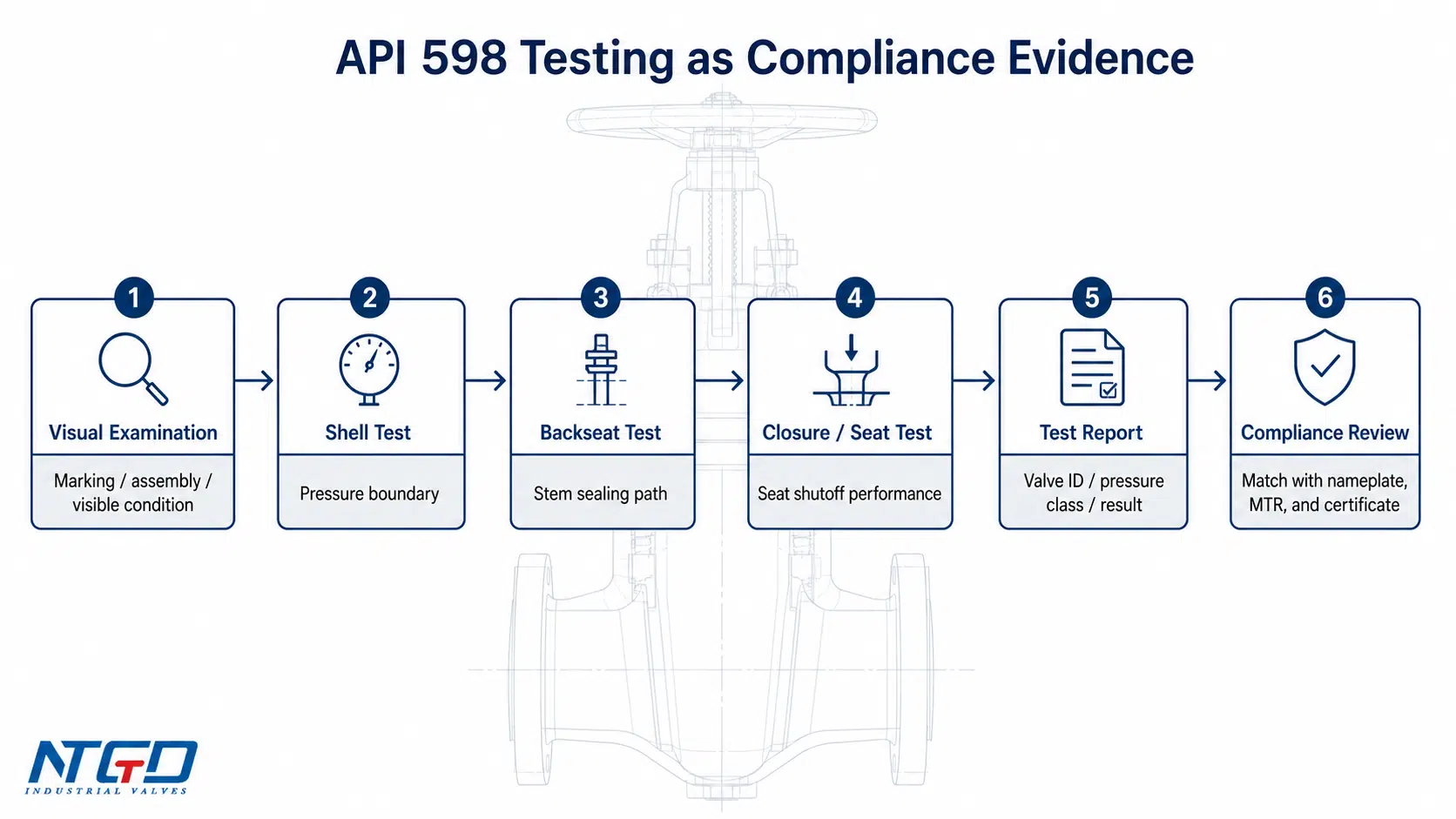

API 598 Essais et inspections en tant que preuves de conformité
C'est lors des essais que l'on peut mesurer la conformité d'un robinet-vanne. API 598 fournit une base structurée pour l'inspection des vannes et les essais de pression, mais elle appartient à la couche des preuves, et non à celle des normes de conception.
Un robinet-vanne peut suivre l'itinéraire de conception correct et néanmoins échouer à l'examen de conformité si les enregistrements des tests sont manquants, incomplets ou incohérents par rapport à la plaque signalétique du robinet.
Tests visuels, de la coque, du siège arrière et de la fermeture
Les tests de l'API 598 comprennent généralement plusieurs catégories d'inspection et d'essais sous pression. L'exigence exacte dépend du type de vanne, de la classe de pression et de la spécification, mais la logique d'examen est cohérente.
| Type d'essai / d'inspection | Ce qu'il vérifie | Pourquoi c'est important pour les robinets-vannes |
|---|---|---|
| Examen visuel | État visible, assemblage, marquages et conformité de base | Confirme que les problèmes évidents de marquage, d'assemblage ou d'identification sont traités avant que l'essai sous pression ne soit accepté comme preuve. |
| Essai de carapace | Résistance des enveloppes de pression du corps et du capot | Fournit des preuves essentielles que les pièces sous pression ont été testées pour la valeur nominale et l'identification de la soupape indiquée. |
| Test du siège arrière | Zone d'étanchéité de la tige/du siège arrière, le cas échéant | Permet de vérifier le chemin d'étanchéité du siège arrière sur les conceptions de robinets-vannes applicables. |
| Clôture / essai du siège | Performances d'obturation sur l'ensemble du siège | Confirme que la trajectoire d'étanchéité de l'opercule et du siège a été testée par rapport à la base d'acceptation requise pour la spécification de la vanne. |
Ces tests ne deviennent des preuves de conformité que lorsque le rapport peut être associé à la soupape livrée. Un rapport de test sans identification de la soupape, classe de pression, norme applicable ou référence de série peut confirmer qu'un test a été effectué, mais il ne peut pas prouver que l'ensemble de la soupape livrée est complet.
Dossiers d'essais hydrostatiques et de basse pression
Les essais hydrostatiques sont couramment utilisés pour vérifier l'enveloppe et l'enveloppe de pression. Des essais à l'air ou au gaz à basse pression peuvent également être utilisés pour certains contrôles d'étanchéité lorsque cela est spécifié.
Pour l'examen de la conformité, la méthode d'essai seule ne suffit pas. L'acheteur doit se demander si le rapport d'essai indique clairement :
- le numéro d'identification ou de série de la vanne ;
- la classe de pression et la taille ;
- type de test ;
- la pression d'essai ou les conditions d'essai, selon le cas ;
- la durée de l'essai si nécessaire ;
- le résultat ou la déclaration d'acceptation ;
- l'approbation de l'inspecteur ou du contrôle de la qualité.
Un rapport d'essai qui ne peut être comparé à la valve livrée constitue une preuve insuffisante, même si la valve semble physiquement correcte.
Comment l'API 598 soutient la conformité à l'API 600 et à l'API 6D
La norme API 598 est souvent utilisée en complément d'autres normes. Elle peut étayer les preuves d'inspection et d'essai des robinets-vannes spécifiés dans l'API 600 ou d'autres normes applicables. L'API 6D a également ses propres exigences pour les vannes de pipeline, y compris en matière de documentation et d'essais.
La séparation des rôles doit être claire :
- L'API 600 ou l'API 6D peut définir le parcours de la vanne ;
- L'API 598 peut étayer les preuves d'inspection et d'essai sous pression ;
- les spécifications du projet peuvent ajouter des exigences supplémentaires en matière d'inspection, d'essais non destructifs, d'essais au feu ou d'émissions.
Lorsque ces rôles sont mélangés, la spécification devient floue. Un acheteur peut recevoir un robinet avec des résultats d'essais, mais ne pas disposer de preuves de la conception, des matériaux, du marquage ou de la traçabilité.
Ce que les rapports d'essais devraient confirmer
Un rapport d'essai de robinet-vanne utile ne doit pas se contenter d'indiquer “réussi”. Il doit permettre de confirmer que le robinet testé est bien le même que celui livré.
Au minimum, le rapport doit être vérifié :
- taille de la valve ;
- classe de pression ;
- type de vanne ;
- la spécification des matériaux ou l'itinéraire des matériaux ;
- numéro de série ou identification traçable ;
- la norme API applicable ;
- les catégories de tests effectuées ;
- déclaration d'acceptation.
Si le rapport d'essai, la plaque signalétique et le MTR ne correspondent pas, l'ensemble des vannes ne doit pas être considéré comme une preuve de conformité complète jusqu'à ce que la différence soit clarifiée. Ceci est particulièrement important lorsque plusieurs vannes similaires sont fournies dans un même lot.
Vérification de la plaque signalétique, du numéro de série et de la plaque de conformité API 6D
Pour les robinets-vannes API 6D, la vérification de la conformité ne doit pas se limiter à la mention “API 6D” sur un devis. Le marquage physique et la documentation doivent étayer la même affirmation.
Les Numéro de série de la vanne API 6D et la plaque signalétique de conformité sont les points d'entrée de la traçabilité. Ils relient la vanne physique à la demande API 6D, aux informations du monogramme API, au dossier de fabrication, au rapport d'essai des matériaux, au rapport d'essai de pression et à l'ensemble des certificats.

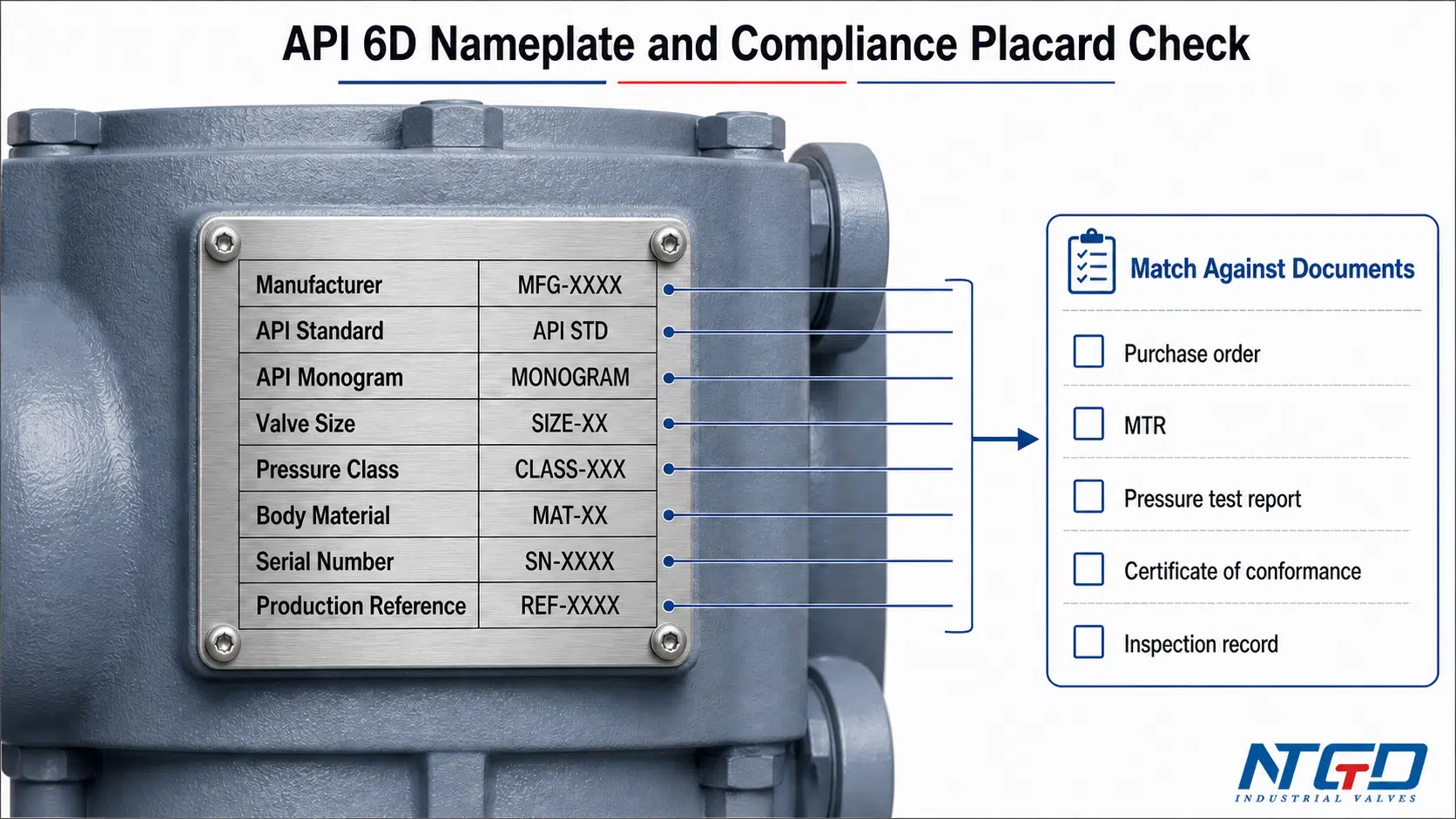

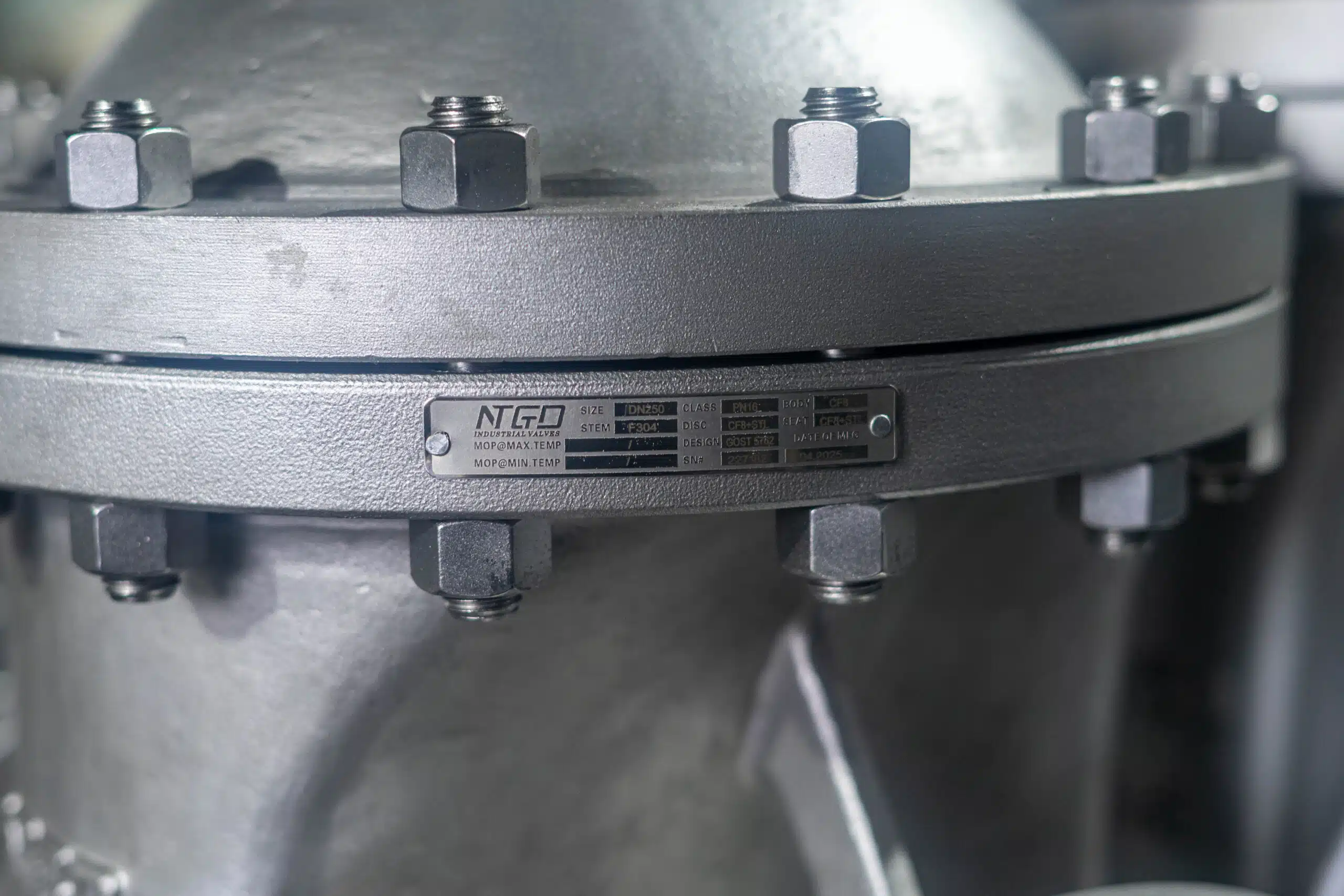

Ce qu'il faut vérifier sur la plaque signalétique d'une vanne API 6D
La plaque signalétique ou la plaque de conformité d'une vanne API 6D doit être examinée en tant qu'outil de traçabilité. En fonction de la vanne et de la spécification, l'acheteur ou l'inspecteur peut avoir besoin de vérifier des champs tels que :
| Plaque signalétique / marquage Elément | Pourquoi c'est important |
|---|---|
| Identification du fabricant | Confirme qui a produit le robinet et constitue le point de départ de l'examen du fournisseur et de la certification. |
| Référence à la norme API | Indique la norme API revendiquée et doit correspondre à la norme référencée dans le certificat et le rapport d'essai. |
| Monogramme API ou marque de certification, le cas échéant | Il prend en charge la fabrication sous licence et l'examen de certification, mais ne remplace pas les contrôles MTR, les rapports d'essai ou les certificats au niveau de la vanne. |
| Taille de la vanne | Doit correspondre au bon de commande, aux dossiers d'inspection et au rapport d'essai. |
| Classe ou indice de pression | Il doit correspondre à la conception du système, au bon de commande et à la documentation relative aux essais sous pression. |
| Matériau du corps | Doit correspondre au RMP et à l'exigence de service. |
| Identification de la garniture ou du matériau interne, le cas échéant | Aide à confirmer l'itinéraire du siège, de la barrière, de la tige ou de la garniture par rapport à la commande et aux documents relatifs aux matériaux. |
| Numéro de série ou identification unique | Doit connecter la plaque signalétique, le MTR, le rapport d'essai sous pression, le certificat et le rapport d'inspection. |
| Date ou référence de production, le cas échéant | Permet la traçabilité des lots et le contrôle des documents. |
La règle la plus importante est la cohérence. La plaque signalétique, le marquage de la carrosserie, le MTR, le rapport d'essai et le certificat ne doivent pas raconter des histoires différentes.
Numéro de série de la vanne vs numéro de licence API vs numéro de certificat
Ces identifiants sont souvent confondus, mais ils ne sont pas identiques.
| Identifiant | Ce qu'il identifie | Comment l'utiliser |
|---|---|---|
| Numéro de série de la vanne | La vanne individuelle ou le lot de vannes, selon le système du fabricant | Utilisé pour tracer la valve livrée vers les MTR, les rapports de test, les enregistrements d'inspection et les certificats. |
| Numéro de licence API | Champ d'application du programme ou de l'installation API sous licence du fabricant | Permet de vérifier si le fabricant est autorisé dans le cadre du programme API correspondant. |
| Numéro de certificat | Référence d'un document ou d'un certificat de conformité | Utilisé pour faire correspondre le paquet de documents à la valve fournie ou à la commande. |
| Monogramme API | Une marque appliquée selon les règles de licence de l'API, le cas échéant | Utilisé comme un élément de vérification et non comme la seule preuve de conformité. |
Un numéro de série estampillé ou marqué sur la vanne n'est utile que si le fournisseur peut fournir des documents qui font référence au même numéro. Si les documents utilisent un numéro et que la plaque signalétique de la vanne en indique un autre, le colis doit être clarifié avant d'être accepté.

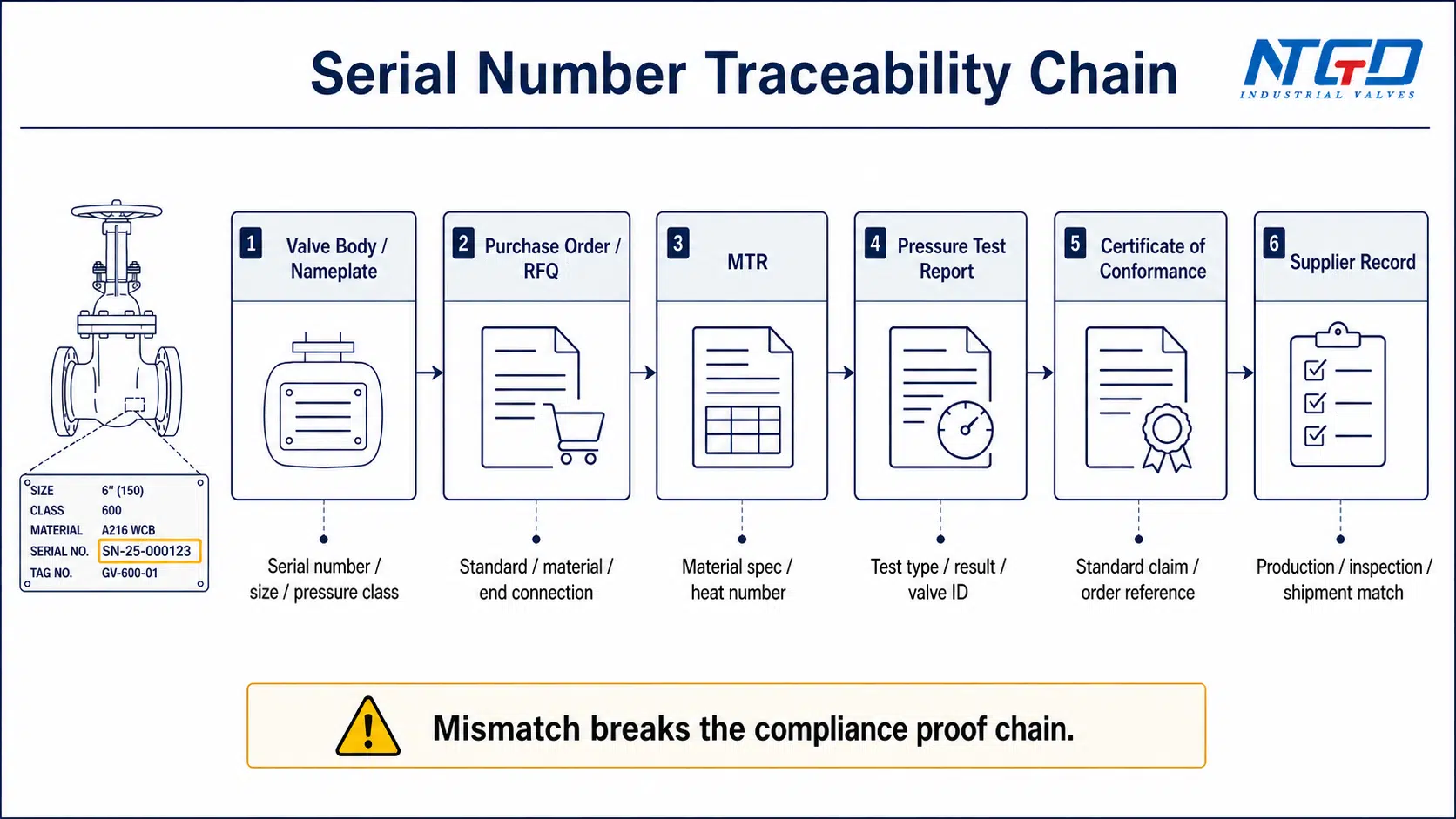

Traçabilité du numéro de série : Du corps de vanne au MTR et au rapport d'essai
Une chaîne de traçabilité solide devrait ressembler à ceci :
| Étape de traçabilité | Ce qui doit correspondre |
|---|---|
| Corps de vanne / plaque signalétique | Vérifiez que le numéro de série, la taille, la classe de pression et l'itinéraire des matériaux sont clairs et correspondent à la commande. |
| Bon de commande / Demande de prix | Vérifier que le type de vanne, la norme, la classe de pression, le raccord d'extrémité et le cheminement des matériaux correspondent à la documentation du fournisseur. |
| MTR | Vérifier la spécification du matériau, l'indice de chaleur et le matériau de la carrosserie, du capot et de la garniture, le cas échéant. |
| Rapport d'essai de pression | Faire correspondre l'identification de la soupape, le type de test, le résultat et la classe de pression à la soupape physique. |
| Certificat de conformité | Confirmer que la demande standard, la référence de la commande et l'identification de la vanne sont cohérentes. |
| Registre des fournisseurs / fabricants | Vérifier la cohérence de l'identification dans les documents de production, d'inspection et d'expédition. |
C'est la différence entre une soupape marquée et une soupape vérifiable. Un marquage indique une revendication. La traçabilité prouve que la revendication est liée au produit livré.
Drapeaux rouges dans le marquage, les documents et les réclamations des fournisseurs
Plusieurs questions devraient faire l'objet d'un examen complémentaire :
- La soupape n'a pas de numéro de série ou le numéro de série est illisible.
- La plaque signalétique indique une classe de pression alors que le rapport d'essai en indique une autre.
- Le MTR ne correspond pas au matériau indiqué sur la soupape ou la commande.
- Le certificat n'identifie pas clairement la vanne, la commande ou la norme.
- Le fournisseur revendique la conformité à l'API 6D mais ne peut pas fournir de documents à l'appui.
- Le monogramme API est représenté, mais les détails de la licence ou de la certification ne sont pas clairs.
- L'ensemble des documents utilise des certificats génériques sans identification traçable de la valve.
Ces problèmes ne signifient pas automatiquement que la valve est inutilisable, mais ils rompent la chaîne de preuve. Tant que le problème n'est pas résolu, l'emballage ne doit pas être considéré comme une preuve de conformité complète.
Documents de conformité à demander avant l'achat ou l'inspection
Un examen de la conformité des robinets-vannes doit être préparé avant que le robinet n'arrive sur le site. L'appel d'offres ou le bon de commande doit préciser quelle norme s'applique, quels documents sont requis et si une inspection par une tierce partie est nécessaire.
Vérification du monogramme API et de la liste composite API
Lorsqu'un Monogramme API ou API, l'acheteur doit vérifier que le champ d'application de la certification du fabricant correspond à la vanne et à la norme fournies.
La liste composite de l'API ou une base de données de certification équivalente est utilisée pour confirmer si le fabricant ou l'installation est répertorié pour le champ d'application concerné. Cette vérification doit être considérée comme une étape de qualification du fournisseur, et non comme un remplacement de l'inspection au niveau de la vanne.
Si la commande n'est pas examinée attentivement, un fabricant figurant sur la liste peut toujours expédier le mauvais matériel, des documents incomplets ou des dossiers d'essai non concordants.
Rapports d'essai des matériaux et traçabilité des numéros de chaleur
Le rapport d'essai des matériaux est l'un des documents les plus importants pour la vérification des robinets-vannes. Il permet de confirmer que le corps, le chapeau, la garniture et les autres composants critiques ou contenant de la pression suivent l'itinéraire spécifié pour les matériaux.
Un examen utile de la RMP devrait vérifier :
- spécification du matériau ;
- numéro de chauffage ;
- les propriétés chimiques et mécaniques, le cas échéant ;
- la connexion du composant à la vanne ou au lot ;
- la cohérence avec le marquage de la valve et les exigences de commande.
Le MTR ne doit pas être examiné comme un simple document d'expédition. Il doit être comparé au marquage de la vanne, aux exigences de la commande, au numéro de série et à l'itinéraire du matériel.
Rapports d'essais sous pression et certificats de conformité
Un certificat de conformité atteste que le robinet fourni répond aux exigences spécifiées. Un rapport d'essai de pression fournit une preuve mesurable de l'essai.
Les deux documents doivent être vérifiés ensemble. Un certificat sans rapport d'essai correspondant peut être trop faible pour un service critique. Un rapport d'essai sans référence normative claire ou sans numéro de série peut également être difficile à accepter.
Le paquet de documents doit confirmer :
- la norme API applicable ;
- le type et la taille de la vanne ;
- classe de pression ;
- les catégories de tests ;
- les résultats des tests ;
- le numéro de série ou la référence de la commande ;
- l'approbation du contrôle de qualité responsable.
Dossiers d'inspection par des tiers et de témoins
Pour les projets critiques, une inspection indépendante ou un témoignage d'une tierce partie peut être exigé. Cela ne remplace pas le système de qualité du fabricant, mais donne à l'acheteur l'assurance que l'inspection, l'examen des matériaux et les essais sous pression ont été effectués conformément aux spécifications.
Les dossiers de tiers sont particulièrement utiles dans les cas suivants
- la vanne est utilisée pour des services à haute pression ou d'isolation critique ;
- le projet nécessite un essai hydrostatique en présence d'un témoin ;
- les matériaux doivent être vérifiés avant l'expédition ;
- l'acheteur doit obtenir une confirmation indépendante du marquage et des documents ;
- les vannes multiples sont fournies dans le cadre d'un grand projet.

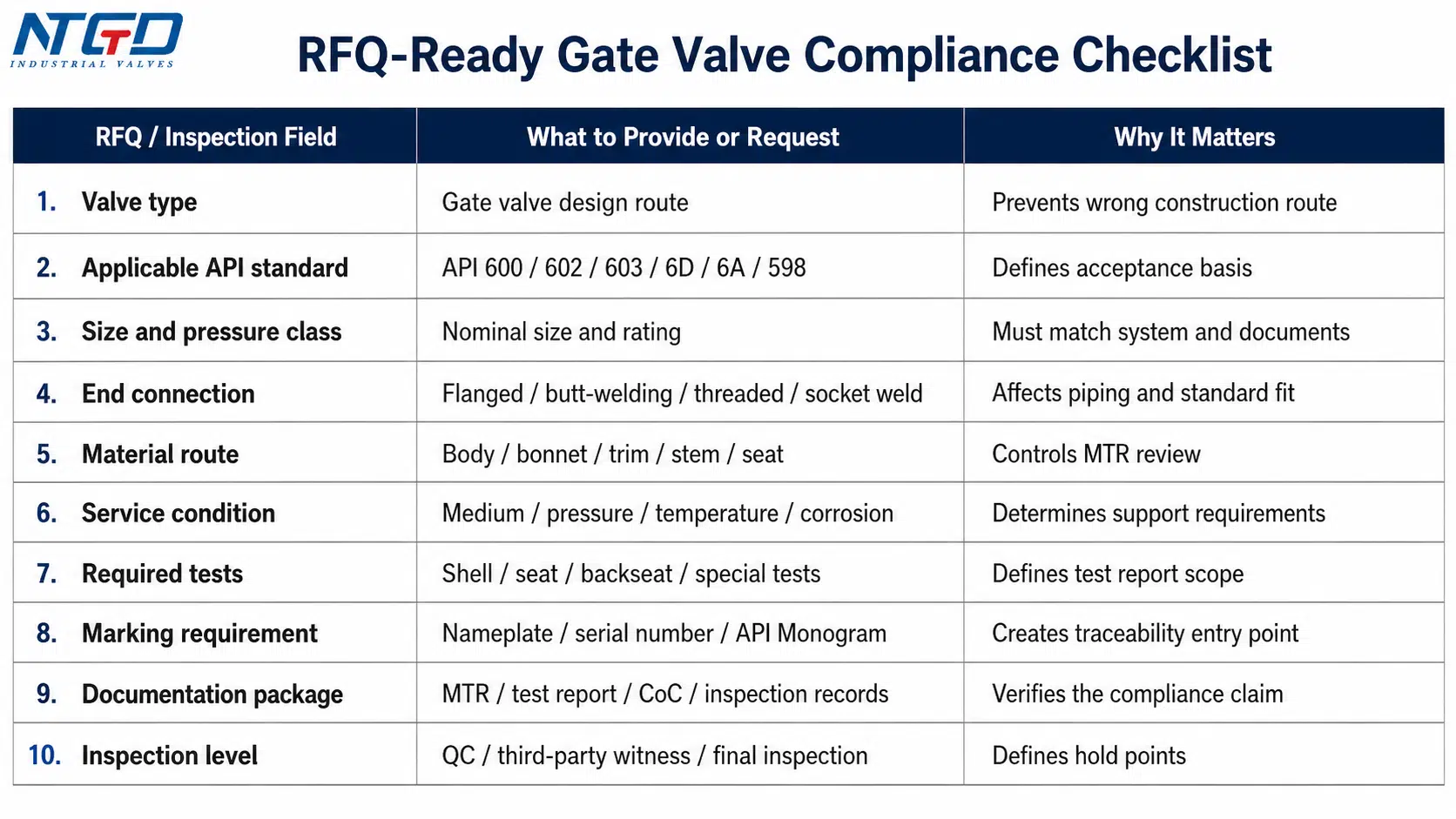

Liste de contrôle de la conformité des robinets-vannes prêts pour l'appel d'offres
Avant de demander un devis ou d'approuver l'inspection d'une vanne, préparez les informations suivantes :
| Demande de prix / Champ d'inspection | Ce qu'il faut fournir ou demander | Pourquoi c'est important |
|---|---|---|
| Type de vanne | Itinéraire de conception des robinets-vannes | Évite qu'une demande générale de “vanne API” ne fasse l'objet d'un devis sous le mauvais type de vanne ou le mauvais itinéraire de construction. |
| Norme API applicable | API 600, API 602, API 603, API 6D, API 6A, API 598 selon le cas | Définit la base d'acceptation pour la conception, les essais, le marquage et l'examen de la documentation. |
| Taille et classe de pression | Taille nominale et classement/classe | Doit correspondre aux exigences du système, à la plaque signalétique, au devis et aux documents d'essai. |
| Raccordement final | Brides, soudure bout à bout, filetage, soudure à l'emboîture ou spécifique au projet | Affecte l'ajustement standard, la compatibilité de la tuyauterie et l'examen de la documentation. |
| Voie matérielle | Carrosserie, capot, garniture, tige, matériau du siège | Contrôle l'examen MTR, la traçabilité de la chaleur et la compatibilité des services. |
| État du service | Milieu, température, pression, corrosion, service corrosif le cas échéant | Détermine si des normes de soutien, des matériaux spéciaux ou des exigences d'inspection supplémentaires sont nécessaires. |
| Tests requis | Coque, siège, dossier, fermeture, essais spéciaux si nécessaire | Définit ce que les rapports d'essai doivent montrer avant l'acceptation finale. |
| Exigence de marquage | Plaque signalétique, numéro de série, monogramme API le cas échéant | Crée le point d'entrée de la traçabilité entre la valve physique et le paquet de documents. |
| Dossier de documentation | MTR, rapport d'essai, CoC, rapports d'inspection | Fournit les preuves nécessaires pour vérifier la valve au-delà de la déclaration de conformité du fournisseur. |
| Niveau d'inspection | CQ du fabricant, témoin tiers, inspection finale | Détermine si des tests en présence de témoins, un examen indépendant ou des points d'arrêt supplémentaires sont nécessaires avant l'expédition. |
Cette liste de contrôle permet de conserver un caractère technique à la conversation. Elle permet également d'éviter que l'appel d'offres ne se transforme en une vague demande de “vanne API”, ce qui peut entraîner une inadéquation des normes ou une documentation incomplète.

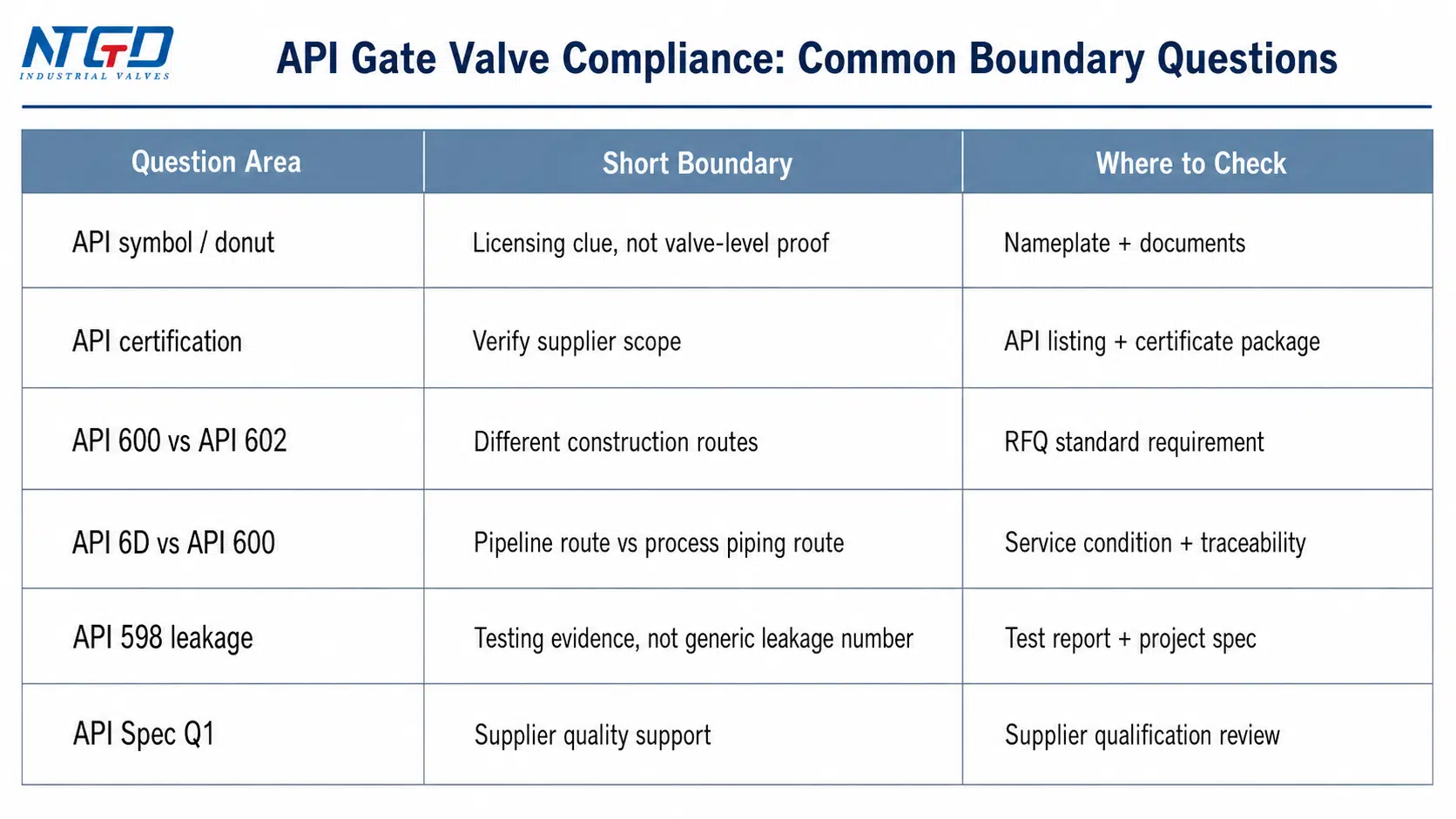

FAQ : Normes API et conformité des robinets-vannes
Quelles sont les informations fournies par le symbole de l'API ou le donut ?
Le symbole API ou le monogramme API indique que le fabricant est titulaire d'une licence dans le cadre du programme API applicable pour la gamme de produits concernée. Il s'agit d'un indice de certification et de licence, et non d'une preuve d'acceptation au niveau de la vanne. La plaque signalétique, le numéro de série, les MTR, les rapports d'essai et les certificats doivent toujours correspondre à la vanne livrée.
Comment vérifier la certification API d'un robinet-vanne ?
Commencez par la déclaration de certification du fournisseur, puis vérifiez la liste API du fabricant, la plaque signalétique du robinet, le numéro de série, la norme applicable, les rapports d'essai et le certificat de conformité. Les documents doivent correspondre à la vanne livrée et au bon de commande.
Quelle est la différence entre API 600 et API 602 pour les robinets-vannes ?
L'API 600 est associée aux robinets-vannes en acier à chapeau boulonné pour usage intensif, tandis que l'API 602 s'applique aux robinets forgés compacts de petit calibre. L'itinéraire de construction étant différent, les deux normes ne doivent pas être interverties dans un appel d'offres simplement parce qu'elles peuvent concerner des robinets-vannes.
L'API 6D est-elle la même que l'API 600 ?
Non. L'API 6D s'applique aux vannes de pipeline et de système de tuyauterie, y compris les robinets-vannes de pipeline. L'API 600 est associée aux robinets-vannes en acier couramment utilisés dans les raffineries et les tuyauteries de traitement. Lorsqu'un projet nécessite l'application de la norme API 6D, l'examen doit porter sur le service de pipeline, le marquage, la documentation et la traçabilité en série, et pas seulement sur la construction des robinets-vannes en acier.
L'API 598 définit-elle les fuites acceptables au niveau des soupapes ?
L'API 598 prend en charge l'inspection des vannes et les essais de pression, y compris les essais de fermeture ou de siège. L'acceptation des fuites doit être examinée en fonction du type de vanne applicable, de la conception du siège, de la classe de pression, du moyen d'essai, de la spécification du projet et de la conception principale ou de la norme de service. Elle ne doit pas être réduite à un nombre générique de fuites sans contexte.
Qu'est-ce que la spécification API Q1 et s'applique-t-elle aux fournisseurs de vannes ?
API Spec Q1 concerne les exigences en matière de gestion de la qualité pour les organisations de fabrication dans l'industrie du pétrole et du gaz naturel. Pour les acheteurs de vannes, elle peut contribuer à la qualification des fournisseurs, mais elle ne remplace pas la vérification au niveau des vannes conformément aux normes API 600, API 6D, API 598 ou à la spécification du projet.
Quels sont les documents qui doivent accompagner un robinet-vanne conforme à l'API ?
Le dossier de base doit comprendre un certificat de conformité, des rapports d'essais de matériaux et des rapports d'essais de pression correspondant au numéro de série de la vanne ou à la référence de la commande. Les documents justificatifs peuvent inclure des rapports d'inspection, des rapports de témoins, des informations sur la licence ou la certification API, le cas échéant, et tout document d'END, d'essai au feu ou d'émission spécifique au projet.
Conclusion
Les normes API pour les robinets-vannes doivent être examinées comme un système de conformité fonctionnel, et non comme des étiquettes isolées. Le chemin le plus sûr consiste à identifier d'abord le rôle correct de la norme, puis à vérifier que la vanne physique et l'ensemble des documents soutiennent la même revendication.
Pour les acheteurs et les ingénieurs, cela signifie qu'il faut vérifier ensemble le service de la vanne, le tracé de la construction, la norme API, la plaque signalétique, le numéro de série, les informations du monogramme API, les MTR, les rapports d'essais sous pression, les certificats et les dossiers d'inspection. Un robinet-vanne est plus facile à accepter lorsque le corps du robinet, la plaque de conformité, les preuves d'essai et l'ensemble des certificats renvoient tous au même dossier technique.
Avant l'appel d'offres : vérifier le dossier de conformité
Si votre projet nécessite des robinets-vannes conformes à l'API, préparez les conditions de service, la norme API cible, la classe de pression, l'itinéraire des matériaux, le raccordement d'extrémité et les documents requis avant l'appel d'offres. NTGD Valve peut prendre en charge l'examen de l'itinéraire standard des robinets-vannes, les vérifications de cohérence entre le numéro de série, le MTR et le rapport d'essai, ainsi que la préparation de spécifications prêtes à être soumises à l'appel d'offres.
