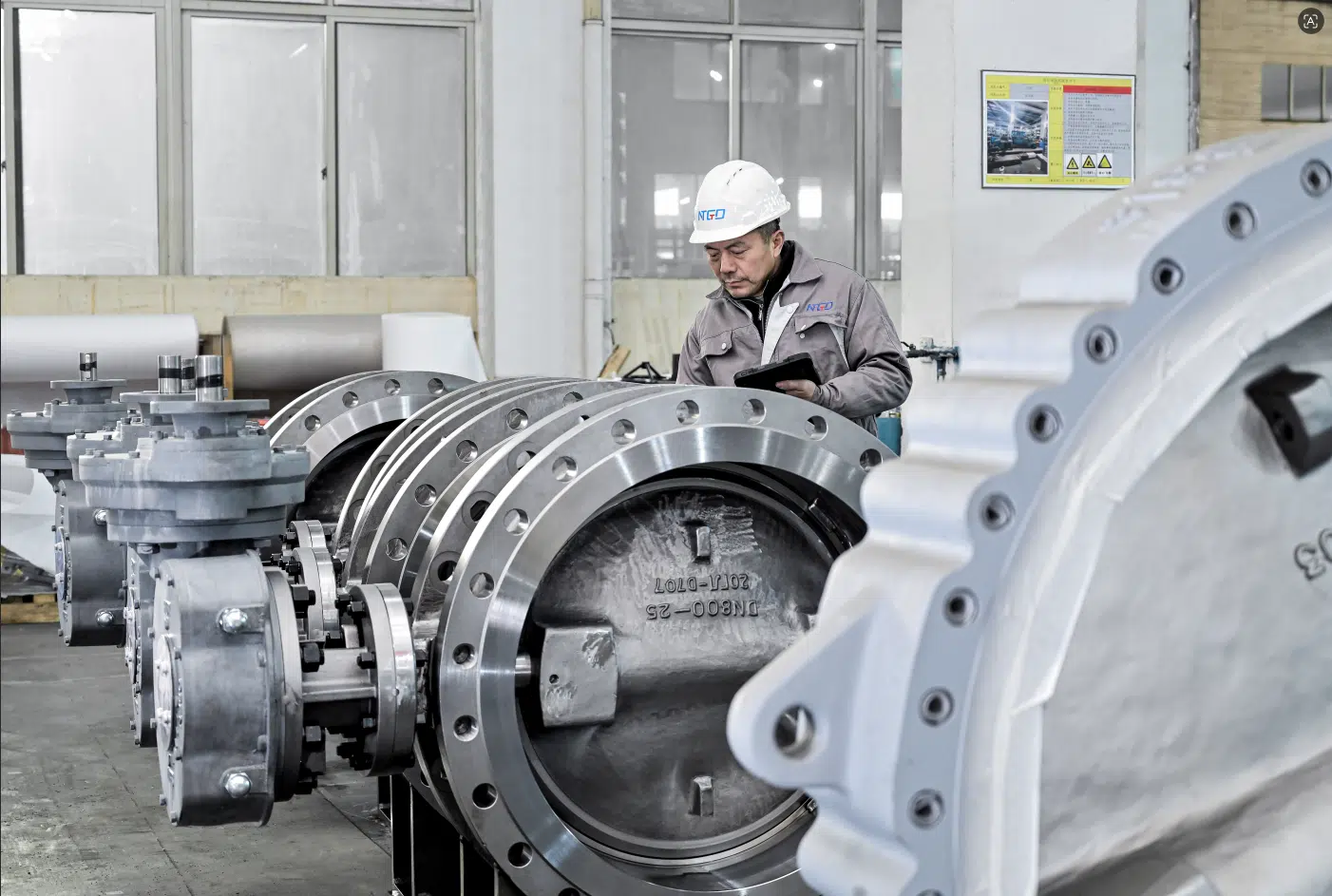

Les pièces des vannes papillon ne sont pas seulement des noms sur un dessin. En service industriel, le corps, le disque, la tige, le siège, les joints, l'actionneur et les composants de support ont tous une incidence sur les performances d'arrêt, le couple, le contrôle des fuites, la résistance à la corrosion et la précision de l'appel d'offres.
Une vanne papillon est une vanne quart de tour. Son disque tourne à l'intérieur du corps de la vanne pour ouvrir, étrangler ou fermer la voie d'écoulement. La vanne ne fonctionne de manière fiable que si ses principaux composants sont adaptés au fluide, à la pression, à la température, au type de raccordement, aux exigences d'étanchéité et à la méthode d'actionnement.
Ce guide explique les principaux composants des vannes papillon, la fonction de chaque pièce, la manière dont les pièces fonctionnent ensemble et les détails des composants qui doivent être confirmés avant d'envoyer un appel d'offres.
Réponse rapide : Quelles sont les principales pièces d'une vanne papillon ?
Les principales parties d'une vanne papillon sont les suivantes corps de vanne, disque, tige ou arbre, siège ou doublure, scelléset opérateur ou actionneur. Les composants de soutien peuvent comprendre des roulements, des bagues, des garnitures, des joints de presse-étoupe, du matériel de montage et des indicateurs de position.
Dans une vanne papillon typique :
- Les corps supporte la structure de la vanne et se raccorde à la canalisation.
- Les disque tourne pour contrôler ou arrêter le débit.
- Les tige ou arbre transfère le couple de l'opérateur au disque.
- Les siège ou doublure constitue la principale surface de contact de l'étanchéité.
- Les joints et emballages aident à prévenir les fuites au niveau des interfaces entre le corps et l'arbre.
- Les opérateur ou actionneur entraîne la tige et le disque.
- Les roulements, coussinets et pièces de support aident à maintenir l'alignement et la rotation en douceur.
Dans cet article, l'expression “pièces de vanne papillon” désigne les composants structurels et fonctionnels d'une vanne papillon industrielle. Il ne s'agit pas des numéros de pièces de rechange, des kits de pièces détachées, des kits de réparation, des catalogues SKU, de la disponibilité des stocks, des prix ou des instructions de remplacement des sièges.

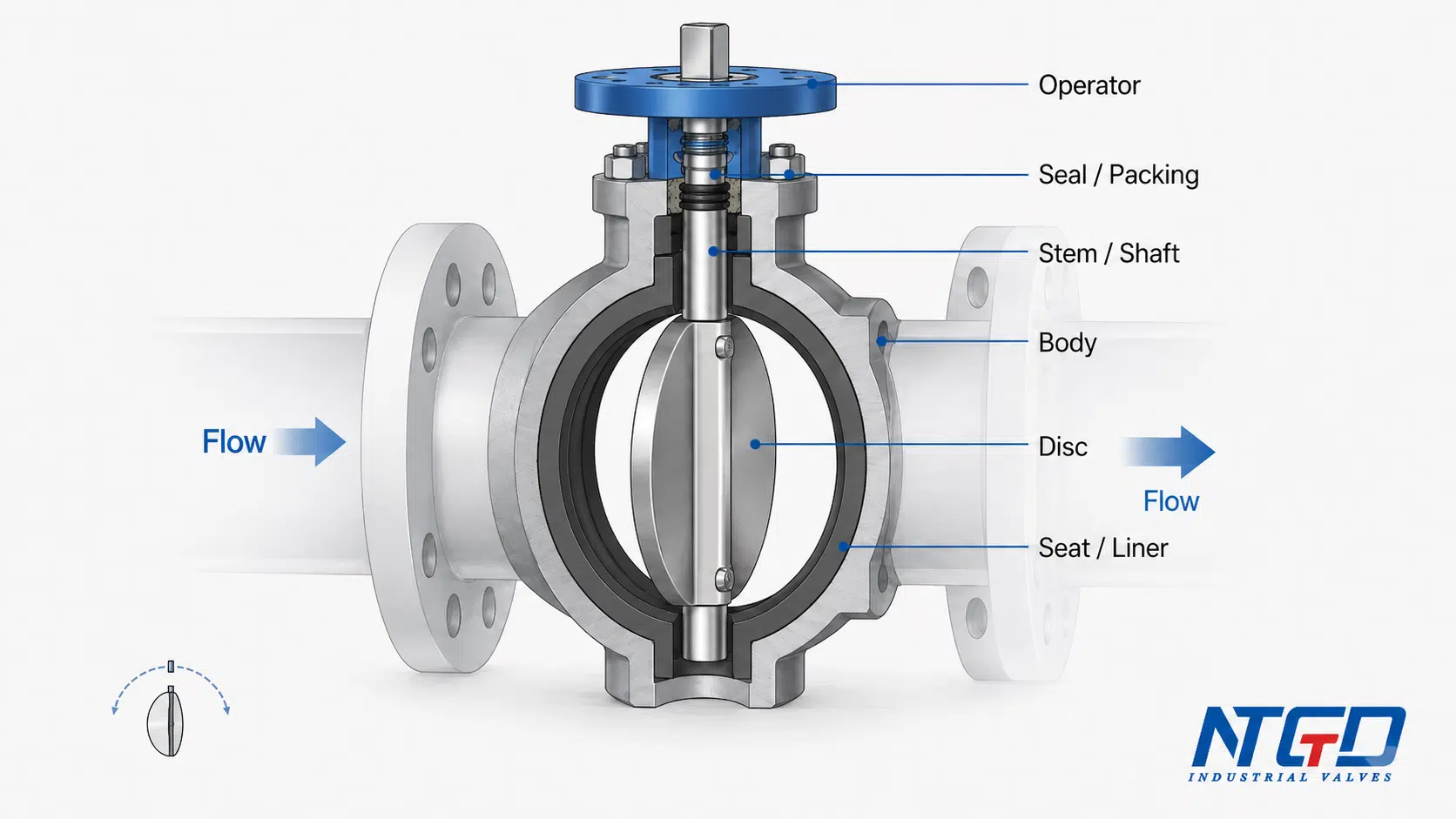

Schéma des pièces d'une vanne papillon : Ce qu'indique chaque composant étiqueté
Le diagramme des pièces d'une vanne papillon doit montrer la relation entre le corps de la vanne, le disque, la tige, le siège, le joint et l'opérateur. L'objectif du diagramme n'est pas seulement d'identifier les noms des pièces, mais aussi de montrer comment la vanne s'ouvre, se ferme et assure l'étanchéité.
Un diagramme de pièces de vanne papillon utile doit normalement montrer :
- les corps de vanne comme structure extérieure de maintien de la pression ;
- les disque positionné dans la trajectoire du flux ;
- les tige ou arbre traversant le disque ou s'y connectant ;
- les siège ou doublure autour de la zone d'étanchéité du disque ;
- les zone du joint d'arbre, de la garniture ou du presse-étoupe près de la pénétration de la tige ;
- les opérateur ou actionneur au-dessus ou à l'extérieur du corps ;
- les direction du flux à travers la valve ;
- les positions ouverte et fermée du disque, si le diagramme explique le fonctionnement.

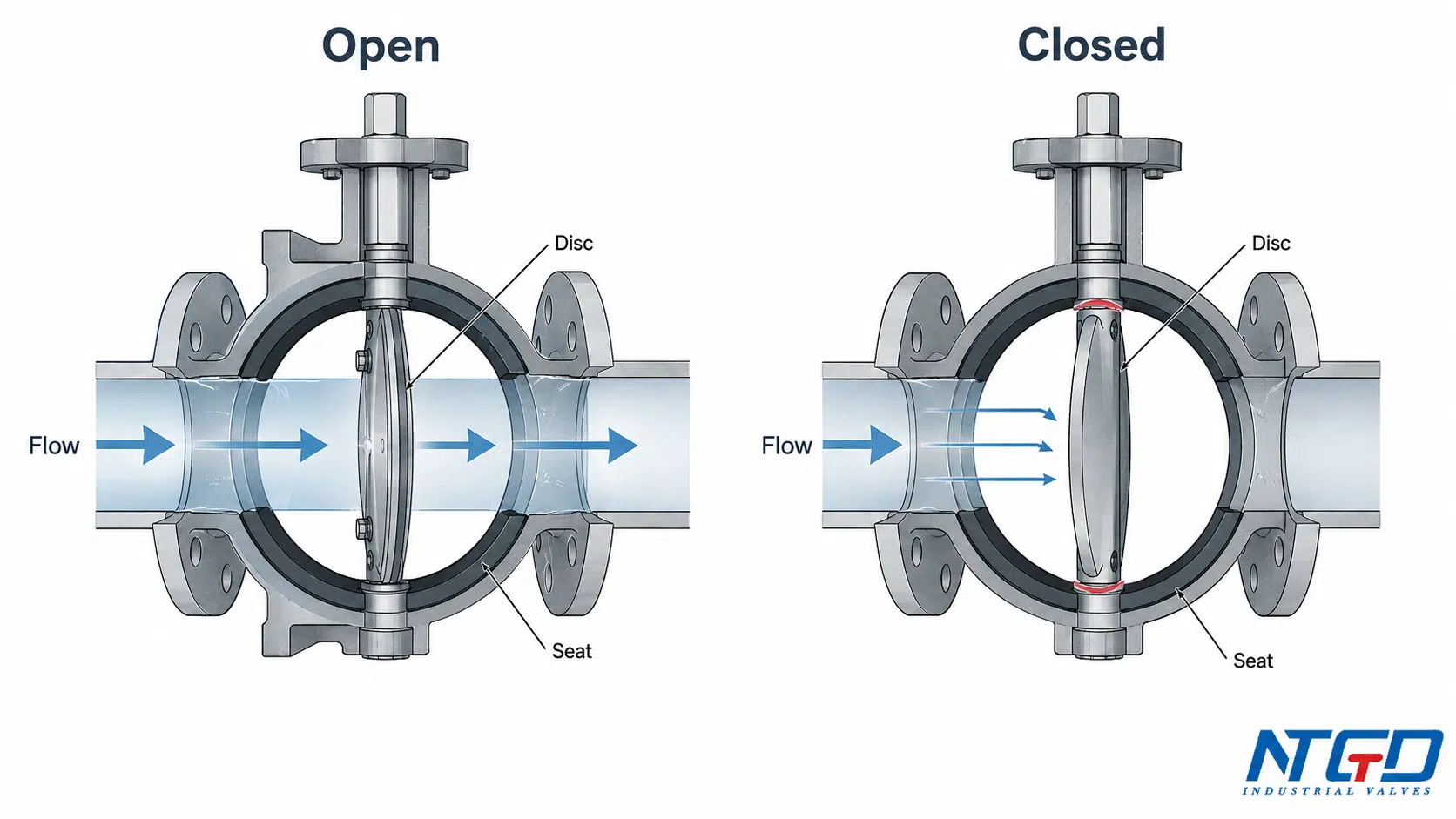

En position ouverte, le disque est tourné vers le sens de l'écoulement et laisse une plus grande ouverture. En position fermée, le disque tourne dans le sens de l'écoulement et entre en contact avec le siège ou le revêtement pour former l'interface d'obturation principale.
Dans le cas d'un guide des pièces, le diagramme doit rester centré sur les composants structurels. Il ne doit pas devenir un schéma de câblage, un guide des symboles P&ID, un circuit d'actionneur complet ou un catalogue de pièces détachées.

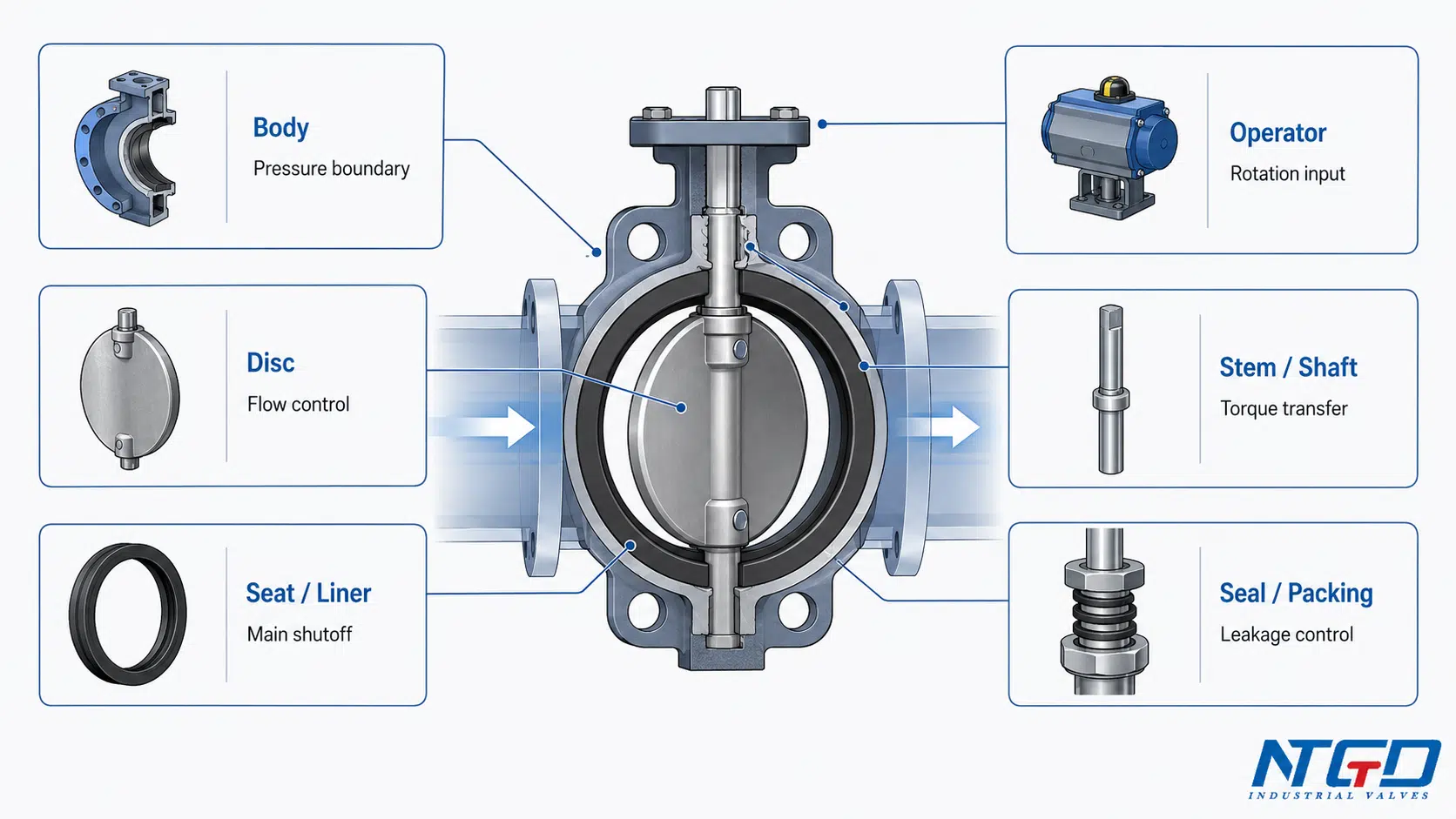

Principales pièces des vannes papillon et leurs fonctions
Le tableau suivant résume les principaux composants de la vanne papillon et l'importance de chacun d'entre eux dans les services industriels.
| Pièce / Composant | Fonction principale | Pertinence du service | Demande de prix / Note de spécification | Risque courant en cas de mauvaise application |
|---|---|---|---|---|
| Corps de vanne | Il contient les pièces internes et relie le robinet à la canalisation. | Affecte la limite de pression, le style d'installation, l'ajustement de la bride et la résistance à la corrosion. | Confirmer le style du corps, le type de connexion et le matériau du corps | Un style de carrosserie inapproprié peut entraîner des problèmes d'installation, de compression de la bride ou de support du siège/de la doublure. |
| Disque / disque | Tourne à l'intérieur de la voie d'écoulement pour ouvrir, étrangler ou fermer la vanne | Affecte le contrôle de l'écoulement, la fermeture, la résistance à l'érosion et la durabilité des parties en contact avec le fluide. | Confirmer le matériau du disque et son état de fonctionnement | Un matériau de disque de mauvaise qualité, un revêtement endommagé ou l'usure des bords du disque peuvent réduire les performances d'obturation. |
| Tige / arbre | Transfère le couple de l'opérateur ou de l'actionneur au disque | Affecte la transmission du couple, l'alignement, l'étanchéité de l'arbre et la fiabilité du fonctionnement. | Confirmer le matériau et la conception de l'arbre si le service est corrosif, abrasif ou sévère. | Un mauvais alignement, la corrosion ou une résistance insuffisante de l'arbre peuvent entraîner un couple élevé ou un mouvement irrégulier du disque. |
| Siège / doublure | Fournit la surface de contact d'étanchéité du disque principal | Affecte la fermeture, le contrôle des fuites internes, le couple, la température et la compatibilité avec les milieux. | Confirmer le matériau du siège/de la chemise et les exigences d'étanchéité | Le mauvais matériau du siège peut gonfler, s'user, durcir ou ne pas assurer l'étanchéité avec le disque. |
| Joints / emballages | Étanchéité des joints de carrosserie et des zones de pénétration de l'arbre | Affecte les fuites externes et la fiabilité de l'étanchéité à long terme | Confirmer le dispositif d'étanchéité de l'arbre lorsque le risque de fuite est critique | Un mauvais état de la garniture ou du joint peut créer des fuites autour des interfaces du corps ou de la tige. |
| Opérateur / actionneur | Entraîne la tige et le disque | Affecte la méthode de fonctionnement, la fourniture du couple, le signal de commande et le retour d'information. | Confirmer le fonctionnement manuel, à boîte de vitesses, pneumatique ou électrique | Une méthode de fonctionnement sous-dimensionnée ou inadaptée peut entraîner un fonctionnement difficile ou peu fiable. |
| Roulements / bagues | Supportent la rotation de l'arbre et aident à maintenir l'alignement | Affecte le frottement, la constance du couple, l'usure de l'arbre et le contact entre le disque et le siège. | Confirmer l'adéquation à la fréquence de fonctionnement et aux conditions de service | L'usure des pièces de support peut augmenter le couple, modifier l'alignement des disques ou accélérer l'usure des sièges. |
| Zone de presse-étoupe / zone d'étanchéité de l'arbre | Favorise l'étanchéité de l'arbre et la compression de la garniture | Affecte les fuites autour de la tige, en particulier dans les services de médias exigeants. | Confirmer la disposition du presse-étoupe et de la garniture si une fuite externe est à craindre. | Les fuites au niveau de la tige sont plus critiques dans les milieux dangereux, corrosifs, réglementés ou à haute pression. |
| Interface de montage | Connexion de l'actionneur ou de l'opérateur à la partie supérieure de la vanne | Affecte l'installation, l'alignement et le transfert de couple de l'actionneur | Confirmer le montage lorsque l'automatisation est nécessaire | Un mauvais ajustement du montage peut affecter l'alignement de l'actionneur, le couple délivré et la fiabilité de l'automatisation. |
| Indicateur de position | Indique la position ouverte, fermée ou intermédiaire | Soutien à la vérification des opérations, à l'inspection manuelle et au contrôle du site | Confirmer si une indication visuelle ou un retour d'information est nécessaire | L'opérateur peut mal interpréter l'état de la vanne en l'absence d'une indication claire de la position ou d'un retour d'information. |
Ce tableau est un guide structurel et non un catalogue de pièces de rechange. Les matériaux exacts, les dimensions et les limites de pression et de température doivent être vérifiés par rapport au cahier des charges du projet et à la fiche technique du fabricant.
Pour les spécifications formelles d'un projet, la configuration de la vanne peut également être vérifiée par rapport aux normes applicables aux vannes papillon, telles que API 609 pour les robinets à papillon à double bride, à oreilles et à palette lorsque le projet l'exige.

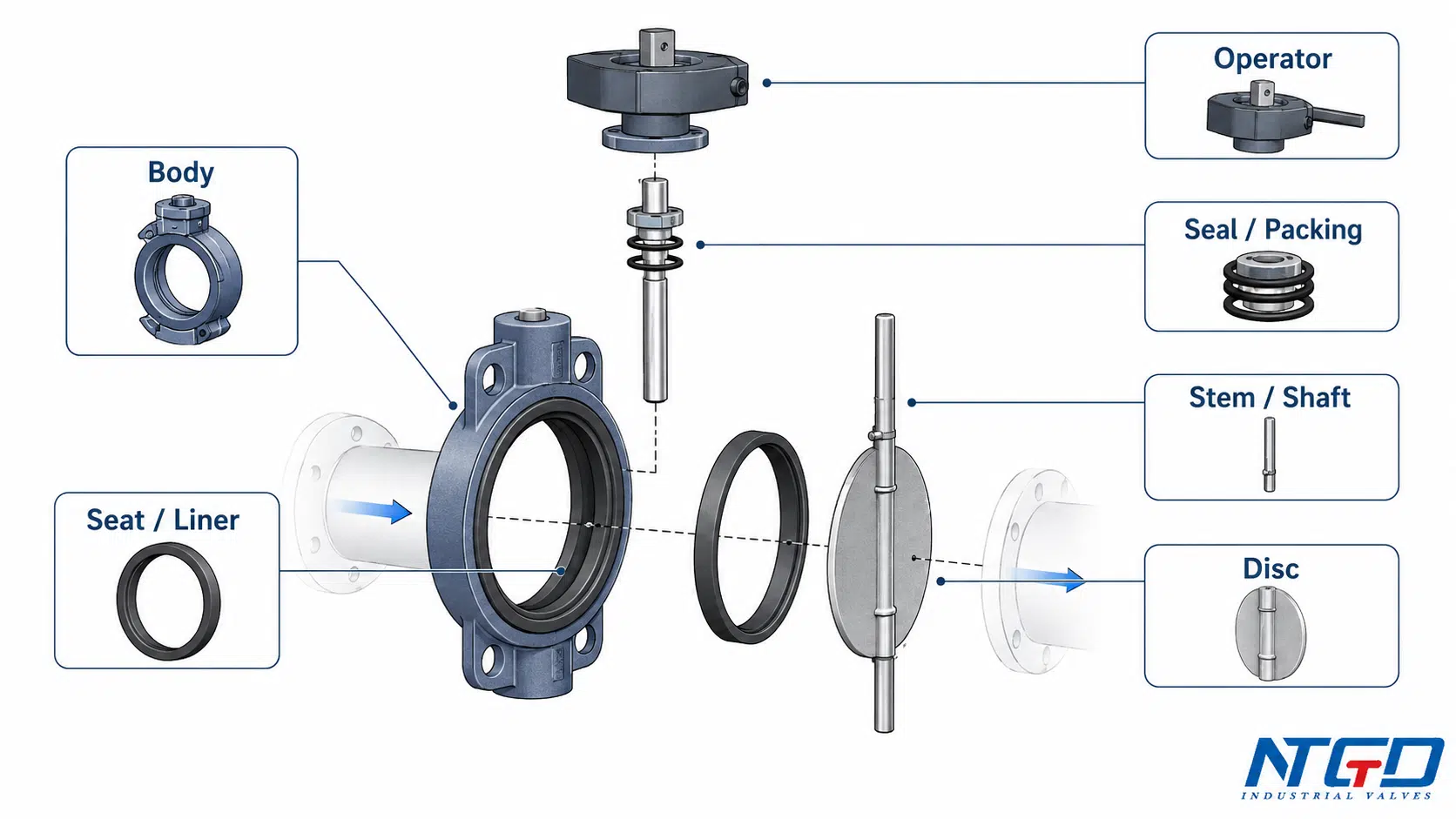

Pièces structurelles principales : Corps, disque, tige et siège
Les principaux composants de la vanne papillon sont le corps, le disque, la tige ou l'arbre, et le siège ou le revêtement. Ces pièces constituent la structure mécanique et d'étanchéité de base de la vanne.
Corps de vanne : Limite de pression et support de connexion
Le corps de vanne est la structure extérieure qui maintient le disque, le siège, la tige et les composants d'étanchéité en position. Il assure également la connexion entre la vanne et la canalisation.
Dans les services industriels, le corps n'a pas qu'une incidence sur l'installation. Il influence l'intégrité de l'enveloppe de pression, la compatibilité avec les brides, la résistance à la corrosion et l'espace disponible pour la structure d'étanchéité interne.
Les considérations courantes relatives à la conception de la carrosserie sont les suivantes
- que la vanne soit installée sous forme de wafer, de lug ou de bride ;
- si le matériau du corps est adapté au milieu et à l'environnement ;
- si le style de la carrosserie correspond à la bride du pipeline et aux exigences de l'installation ;
- si la géométrie interne du corps supporte la conception du siège et du disque sélectionnée.
Pour les installations compactes où le corps du robinet est serré entre des brides de tuyauterie, revoir les caractéristiques du robinet. vanne papillon à galette comme référence de style de corps.
Si l'isolation en aval ou le traitement en fin de ligne fait partie de la spécification, la vanne papillon à oreilles est une référence plus appropriée en matière de style de corps.
La section "corps" d'un guide des pièces ne doit pas devenir un guide complet des types de vannes papillon. Les conceptions à Wafer, à oreilles et à brides sont importantes, mais ce sont des sujets liés aux raccordements et aux produits. Dans un article sur les pièces, ils doivent être traités comme des facteurs de spécification liés au corps.
Un mauvais style de raccordement au corps n'est pas seulement un problème d'installation. Il peut affecter l'ajustement de la bride, la compression du joint, le support du siège ou de la chemise, l'alignement de l'actionneur et la stabilité de l'étanchéité à long terme. Si le matériau du corps n'est pas adapté au fluide ou à l'environnement, l'interface corps-garniture et les surfaces de maintien de la pression peuvent également présenter des risques pour la fiabilité.
Disque / Disque : L'élément de contrôle du débit et d'obturation
Le disque est l'élément de fermeture rotatif à l'intérieur de la vanne papillon. Lorsque la vanne s'ouvre, le disque tourne dans le sens de l'écoulement. Lorsque la vanne se ferme, le disque tourne dans le sens de l'écoulement et entre en contact avec le siège ou le revêtement.
Le disque affecte :
- la zone d'ouverture du flux ;
- la performance de l'obturation ;
- contact avec les médias ;
- résistance à l'érosion ;
- le couple requis ;
- le schéma d'usure des sièges de disque.
Dans de nombreuses applications industrielles, le disque est l'une des principales pièces en contact avec l'eau. Pour les applications corrosives, abrasives ou sensibles à la température, le matériau et l'état de surface du disque doivent être soigneusement vérifiés. Un bord de disque endommagé, une mauvaise adaptation du matériau ou un contact incorrect entre le disque et le siège peuvent réduire les performances d'étanchéité.
En présence de produits abrasifs, de boues ou de flux à grande vitesse, le bord du disque est souvent l'une des zones d'usure les plus exposées. Si le bord du disque est endommagé ou irrégulier, le disque peut ne plus être en contact régulier avec le siège, ce qui peut affecter les performances d'arrêt et augmenter le couple.
Cet article ne traite que du disque en tant que composant fonctionnel. La sélection du matériau du disque complet, la sélection du revêtement ou la conception du disque offset doivent être traitées comme des sujets distincts relatifs au produit ou à la sélection technique.
Tige / Arbre : Transfert de couple entre l'opérateur et le disque
La tige, également appelée arbre, relie le disque à l'opérateur ou à l'actionneur. Sa fonction principale est le transfert de couple. Lorsque la poignée, le réducteur, l'actionneur pneumatique ou l'actionneur électrique se déplace, la tige transmet ce mouvement au disque.
La tige affecte :
- couple de fonctionnement ;
- l'alignement des disques ;
- l'étanchéité de l'arbre ;
- la stabilité de la rotation à long terme ;
- compatibilité avec le montage de l'actionneur ;
- si la zone de l'arbre est mouillée ou isolée du milieu.
Certaines conceptions de vannes papillon utilisent un arbre traversant, un arbre en deux parties ou d'autres arrangements d'arbres en fonction de la structure de la vanne. Pour l'acheteur, le point clé n'est pas seulement le nom de l'arbre, mais aussi l'adéquation du matériau de l'arbre, du dispositif d'étanchéité et de la capacité de couple avec le service.
Si le matériau ou l'état de surface de l'arbre ne convient pas à un service en milieu humide ou corrosif, la zone d'étanchéité de l'arbre peut devenir vulnérable. Le désalignement de l'arbre, la corrosion ou les dommages de surface peuvent augmenter le couple de fonctionnement et réduire la précision du contact entre le disque et le siège.
L'extension de la tige, les pièces de rechange du réducteur et les accessoires de l'actionneur ne doivent pas être considérés comme le sujet principal d'un guide général des pièces détachées pour vannes papillon. Il s'agit de sujets spécifiques au produit ou à l'actionnement.
Siège / revêtement : La surface de contact du disque pour l'obturation
Le siège ou la chemise est la principale surface de contact étanche entre le corps du robinet et le disque. Lorsque le disque se ferme, le bord du disque appuie sur le siège ou la chemise pour aider à arrêter le débit.
Le siège affecte :
- la performance de l'obturation ;
- le risque de fuite interne ;
- couple ;
- compatibilité avec les médias ;
- l'aptitude à la température ;
- résistance à l'usure ;
- si la vanne est mieux adaptée à un service à étanchéité souple ou à étanchéité métallique.
Les sièges souples sont généralement associés à l'étanchéité élastique. Les sièges métalliques sont généralement associés à des températures plus élevées, à des services sévères ou à des conceptions haute performance, en fonction de la structure de la vanne. L'adéquation exacte dépend de la conception du fabricant, des conditions de service et des spécifications du projet.
Dans certaines conceptions de vannes papillon, la chemise fonctionne comme un revêtement interne du corps ou un manchon d'étanchéité, tandis que le siège se réfère plus directement à la surface d'étanchéité en contact avec le disque. Dans la pratique, la conception du siège et de la chemise fonctionne souvent ensemble pour contrôler l'étanchéité entre le disque et le siège, la protection du corps et la compatibilité des fluides.
Cet article ne traite que du siège ou de la chemise en tant que composant de la vanne papillon. Le choix détaillé du matériau du siège, la comparaison entre siège souple et siège métallique, la construction du siège à boudin ou à cartouche et les étapes de remplacement du siège doivent faire l'objet d'un guide de sélection ou d'entretien du siège de la vanne papillon.
Structure d'étanchéité : Siège, chemise, joints, garniture et zone de presse-étoupe
L'étanchéité d'une vanne papillon ne se fait pas uniquement par le siège. Le siège ou la chemise est la principale zone de contact avec le disque, mais la structure d'étanchéité globale peut également comprendre des joints d'arbre, des joints de corps, des garnitures, des composants de presse-étoupe et d'autres interfaces d'étanchéité.
En ce qui concerne les spécifications, il ne suffit pas de spécifier le matériau du siège. Les acheteurs doivent également vérifier si le joint d'arbre, la garniture, le joint de corps et la disposition du revêtement sont compatibles avec le fluide, la température, la pression, la fréquence des cycles et les fuites attendues.
Les zones d'étanchéité les plus importantes sont les suivantes
| Zone de scellement | Pièces détachées | Objectif principal | Risque en cas d'erreur d'appariement |
|---|---|---|---|
| Contact entre le disque et le siège | Bord de disque, siège, revêtement | Contrôle de l'arrêt interne | Fuite interne, mauvaise fermeture, usure du siège |
| Zone de pénétration de l'arbre | Tige / arbre, garniture, presse-étoupe | Aide à prévenir les fuites autour de la tige | Fuite externe à proximité de l'arbre |
| Interface avec le corps | Corps, revêtement, joints de corps | Favorise l'étanchéité entre le corps et les composants internes | Fuite autour du corps ou de la doublure |
| Interface actionneur / topworks | Tige, interface de montage, bride supérieure | Maintient l'alignement entre le dispositif de commande et l'arbre de la vanne | Couple élevé, mouvement irrégulier ou désalignement de l'actionneur |
Lorsque l'intégrité de l'enveloppe de pression ou le test d'étanchéité de la fermeture doivent être documentés, confirmer l'exigence de test par rapport aux éléments suivants ISO 5208:2015 pour les essais de pression des vannes métalliques industrielles et la norme applicable aux produits de la robinetterie.
Lorsque le service nécessite un joint à siège métallique ou un joint pour service sévère, comparez la géométrie du joint avec la norme NTGD. vanne papillon à triple excentration plutôt que de développer cette section sur les sièges pour en faire un guide de sélection complet.

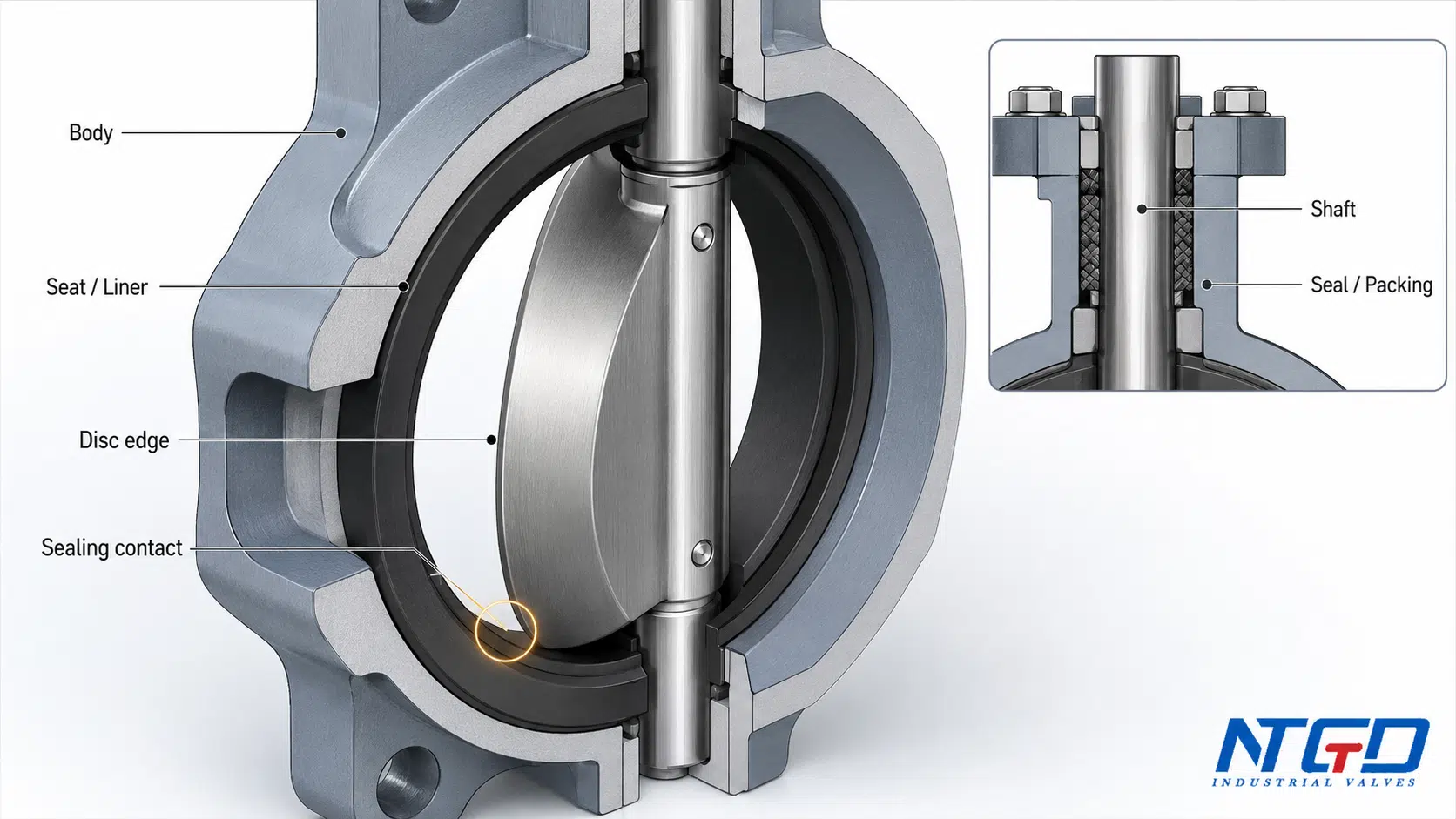

L'interface disque-siège est particulièrement importante. Si le disque ne s'aligne pas correctement avec le siège, ou si le matériau du siège n'est pas adapté au service, les performances d'arrêt peuvent être affectées. En service abrasif, le bord du disque et le siège peuvent s'user. En service chimique, la compatibilité du siège et du matériau d'étanchéité avec le produit doit être vérifiée. En cas de service à haute température, la conception du siège devient encore plus critique.
Les fuites entre le disque et le siège ne proviennent pas toujours du siège seul. Elle peut également être liée à un endommagement du bord du disque, à l'alignement de la tige, à l'usure des roulements, à une inadéquation du couple de l'actionneur ou à un ajustement corps/chemise qui ne permet pas une étanchéité stable.
Les garnitures d'étanchéité et les joints de presse-étoupe ne doivent pas non plus être négligés. Même si l'étanchéité entre le disque et le siège est acceptable, les fuites autour de la tige peuvent encore poser problème si le dispositif d'étanchéité de l'arbre n'est pas adapté.
Pour les spécifications, les acheteurs ne doivent pas se contenter de demander “un siège de vanne papillon”. Ils doivent confirmer le fluide, la température, la pression, l'attente de fermeture, la méthode d'actionnement et si le service pose des problèmes de corrosion, d'abrasion ou de cyclage.

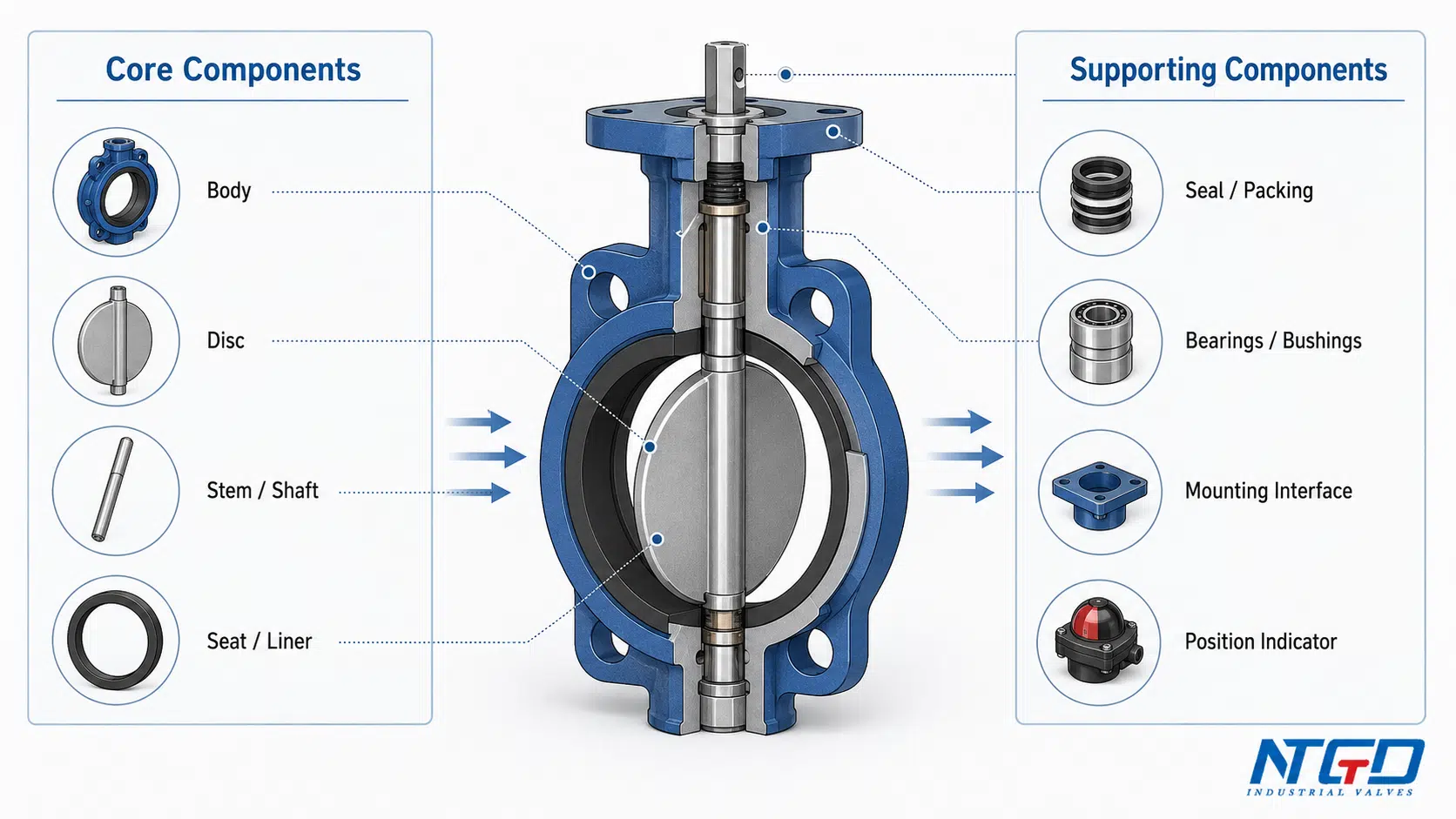

Opérateur, actionneur et composants de support
Les composants d'une vanne papillon ne se limitent pas aux quatre pièces structurelles de base. L'opérateur, l'actionneur, les roulements, les bagues, la garniture et l'interface de montage ont tous une influence sur les performances de la vanne en service réel.
Opérateur / actionneur : Poignée, boîte de vitesses, fonctionnement pneumatique et électrique
L'opérateur ou l'actionneur fournit la force nécessaire pour faire tourner la tige et le disque. Les méthodes de fonctionnement les plus courantes sont la poignée manuelle, la boîte de vitesses, l'actionneur pneumatique et l'actionneur électrique.
La logique de fonctionnement interne reste similaire :
> opérateur ou actionneur → tige / arbre → rotation du disque → contact avec le siège ou ouverture du passage
La différence réside dans la manière dont le couple est appliqué et contrôlé.

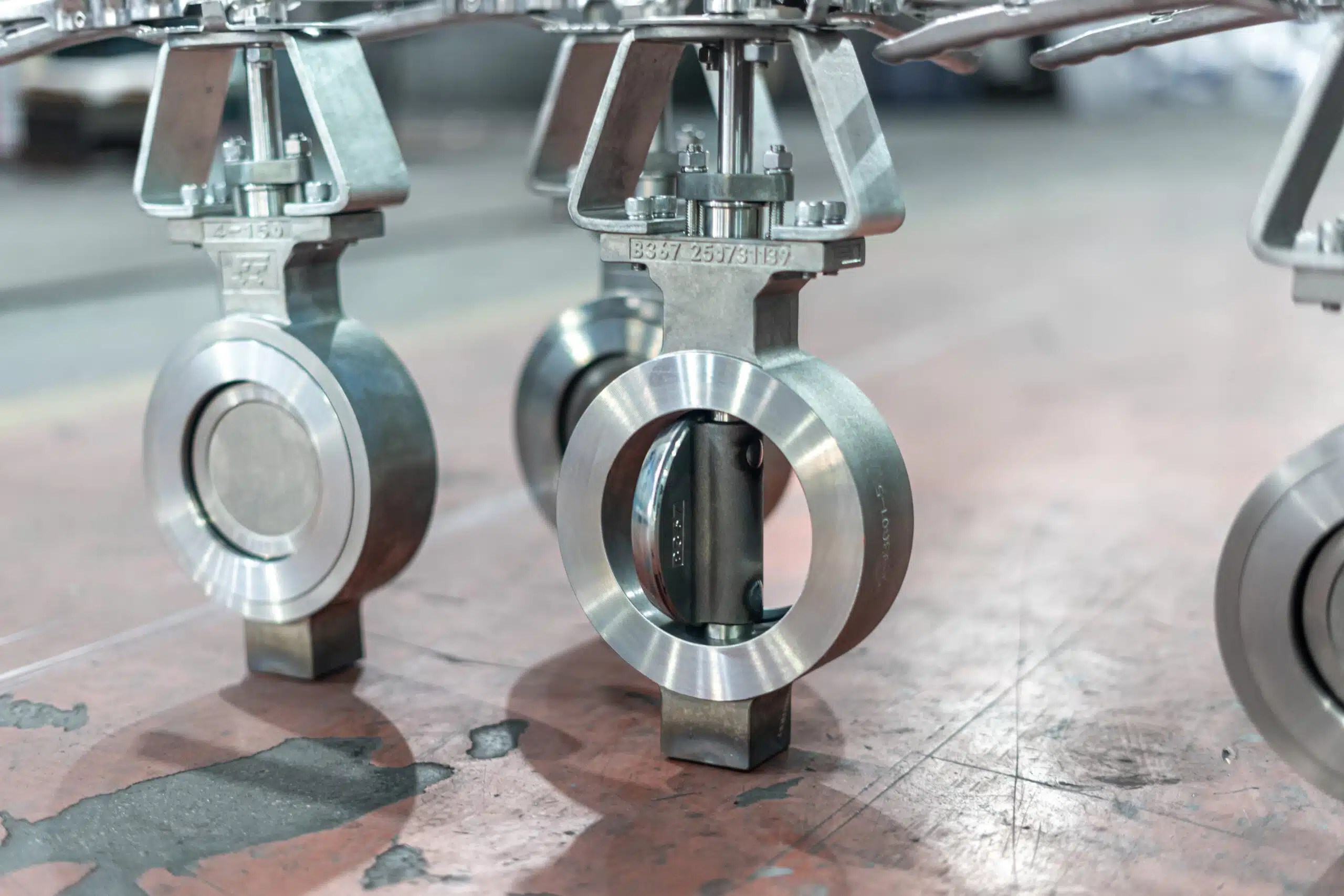

Une poignée manuelle peut convenir pour les petites vannes ou les faibles fréquences de fonctionnement. Un réducteur peut réduire l'effort manuel pour des tailles plus importantes ou des conditions de couple plus élevé. Un actionneur pneumatique est souvent utilisé lorsqu'un fonctionnement rapide ou une logique de position en cas d'échec est nécessaire. Un actionneur électrique peut être choisi lorsqu'une commande électrique, un retour de position ou un mouvement contrôlé plus lent sont nécessaires.
Cette section ne remplace pas un guide de sélection des actionneurs. Le dimensionnement de l'actionneur, la position d'échec, le signal de commande, le retour d'information et l'alimentation électrique ou pneumatique du site doivent être vérifiés par rapport aux exigences du projet et aux données de couple de la vanne. Pour les vannes automatisées, ces détails doivent être examinés séparément de la liste générale des pièces car ils affectent à la fois la fiabilité du fonctionnement et l'intégration de la commande.
Pour les besoins d'automatisation à commande pneumatique, ce guide des pièces détachées doit être axé sur l'interface opérateur et passer en revue la section vanne papillon pneumatique pour la configuration spécifique à l'actionneur.

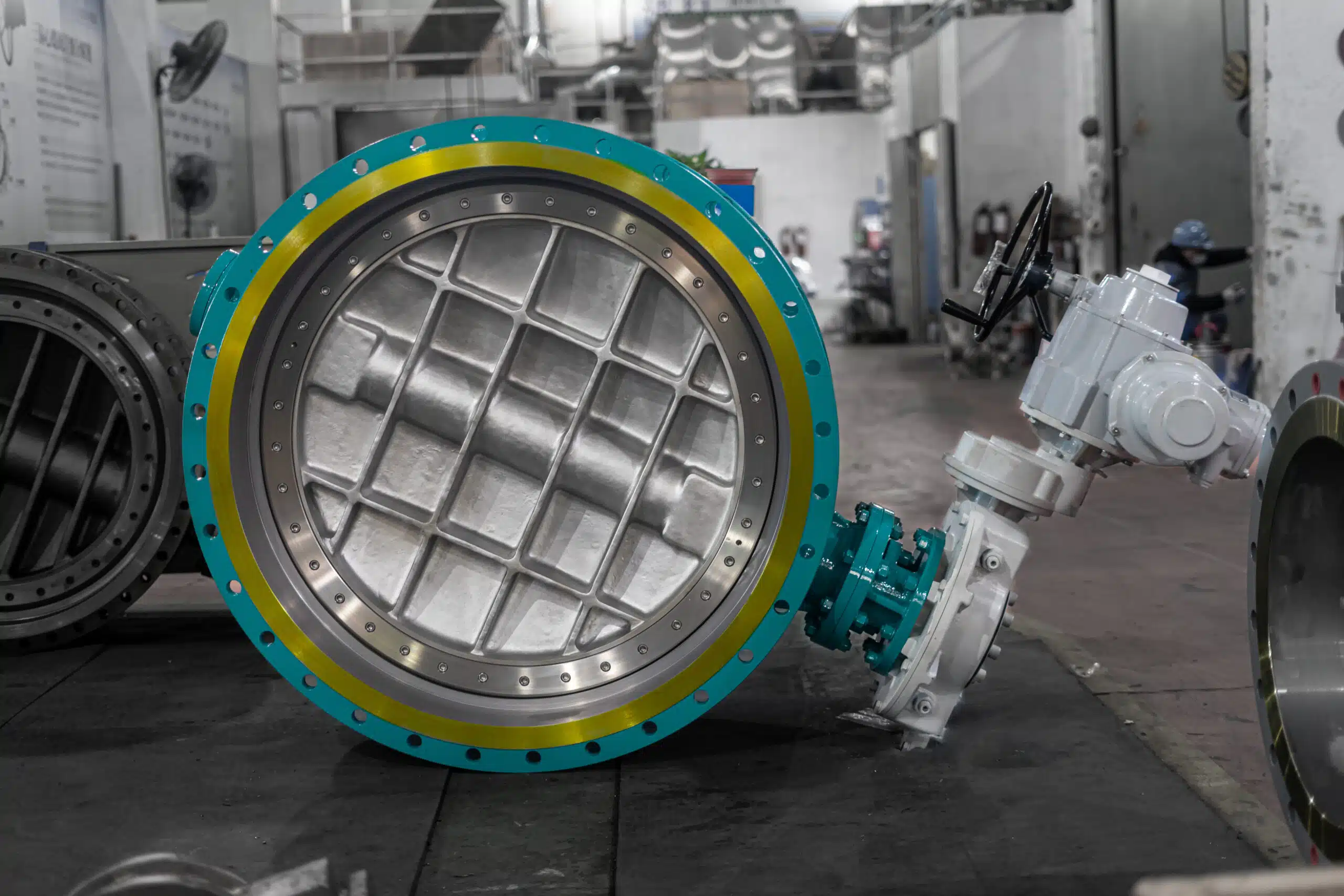

Pour un fonctionnement motorisé, le vanne papillon à commande électrique est le pont de produit le plus pertinent.
Roulements et bagues : Support de l'arbre et stabilité de la rotation
Les roulements et les bagues soutiennent la tige ou l'arbre lorsqu'il tourne. Ils contribuent à maintenir l'alignement et à réduire le frottement entre les pièces mobiles.
Leur rôle est facilement négligé, mais ils peuvent avoir une influence :
- couple de fonctionnement ;
- l'alignement des disques ;
- l'usure de l'arbre ;
- la charge de l'actionneur ;
- la stabilité à long terme du cycle.
Si les roulements ou les bagues s'usent, le disque peut ne pas rester centré contre le siège. Cela peut augmenter le couple et réduire la fiabilité de l'étanchéité. Pour les services à cycle élevé, abrasifs ou sévères, ces composants de support ne doivent pas être considérés comme des détails mineurs.
Lors de l'examen de l'appel d'offres, les roulements et les bagues sont plus importants lorsque la vanne est soumise à des cycles fréquents, qu'elle traite des fluides abrasifs ou qu'elle fonctionne avec un actionneur qui exige une réponse de couple constante.
Zone de garniture, de joint de presse-étoupe et d'étanchéité d'arbre
La zone d'étanchéité de la garniture ou du presse-étoupe permet de contrôler les fuites à l'endroit où la tige traverse le corps du robinet ou la zone de travail supérieure. Cette zone est séparée de la ligne d'arrêt du siège-disque.
Une vanne peut avoir une fermeture interne acceptable et développer néanmoins une fuite externe si la zone d'étanchéité de l'arbre n'est pas appropriée. C'est pourquoi la conception de la garniture, du presse-étoupe et la compatibilité de l'étanchéité de l'arbre doivent être prises en compte lorsque le service implique des fluides dangereux, corrosifs, chauds ou régulés.
Cet article ne couvre pas les procédures de remplacement des garnitures. L'objectif est d'identifier le composant et d'expliquer pourquoi il est important lors de la spécification.
Interface de montage et indicateur de position
L'interface de montage relie la vanne à l'actionneur ou à l'opérateur. Si l'automatisation est nécessaire, cette interface doit permettre un alignement correct entre la sortie de l'actionneur et la tige du robinet.
Un indicateur de position indique si la vanne est ouverte, fermée ou partiellement ouverte. Pour les vannes manuelles, il peut s'agir d'une simple indication mécanique. Pour les vannes automatisées, le retour d'information sur la position peut faire partie des exigences de contrôle.
Ces pièces ne sont pas toujours les premières énumérées dans un simple diagramme de pièces de vanne papillon, mais elles sont importantes pour le fonctionnement, l'inspection et l'intégration de la commande. Dans les projets d'automatisation, l'acheteur doit confirmer la compatibilité du montage, les exigences en matière de retour d'information sur la position et l'adéquation de l'interface de l'actionneur avec le couple de la vanne et la stratégie de contrôle.
Comment les pièces d'une vanne papillon fonctionnent-elles ensemble ?

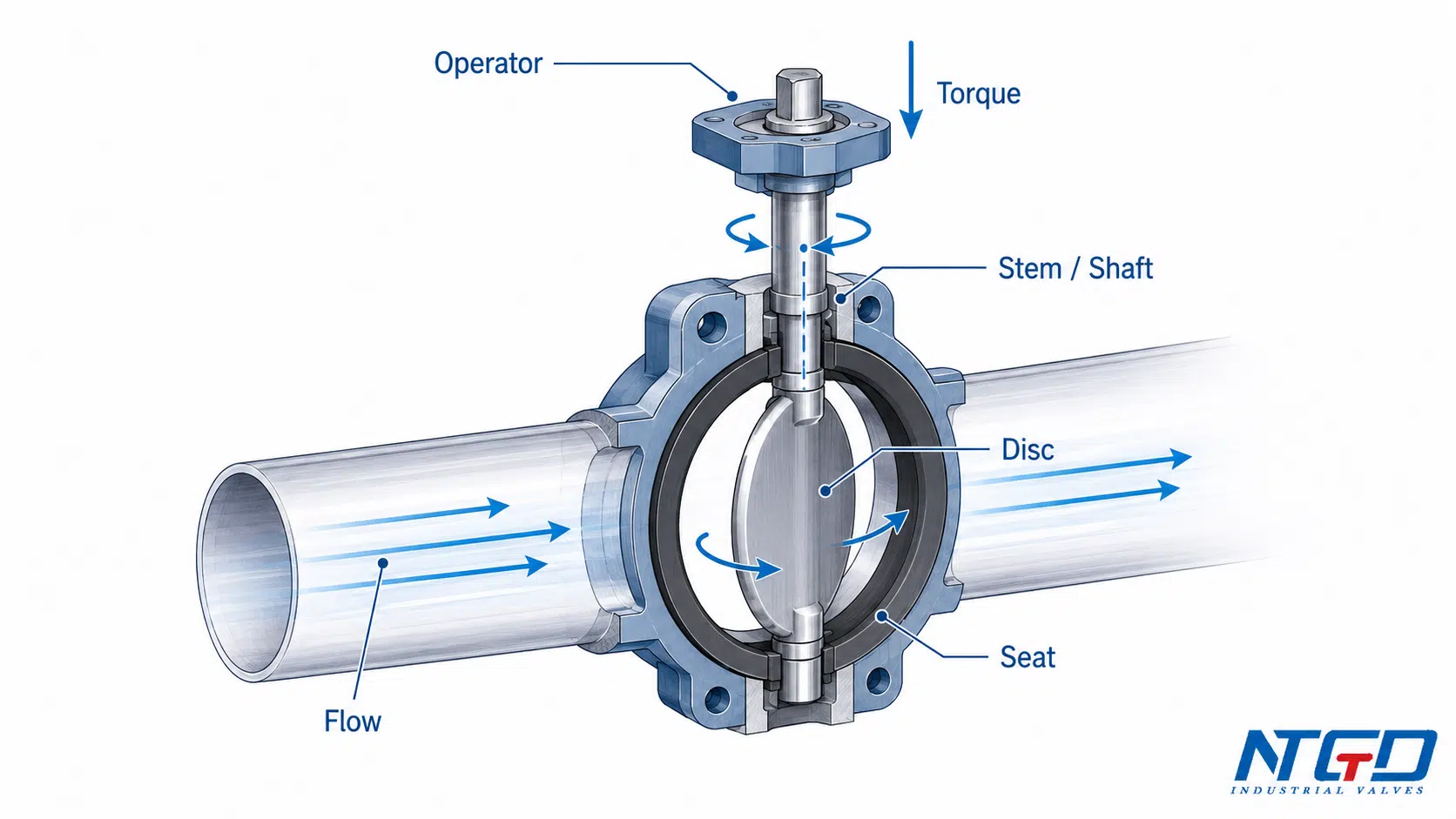

Une vanne papillon fonctionne par un simple mouvement d'un quart de tour, mais les performances dépendent de l'interaction entre les pièces.
Lorsque l'opérateur applique un couple, la tige ou l'arbre tourne. L'arbre fait tourner le disque à l'intérieur du corps du robinet. Au fur et à mesure que le disque se déplace vers la position ouverte, la voie d'écoulement devient moins restreinte. Lorsque le disque se déplace vers la position fermée, le bord du disque entre en contact avec le siège ou la chemise et forme l'interface de fermeture principale.
Sous une forme simplifiée :
1. L'opérateur ou l'actionneur applique un couple. 2. La tige ou l'arbre transfère le couple. 3. Le disque tourne autour de l'axe de l'arbre. 4. Le disque modifie l'ouverture du débit. 5. En position fermée, le disque entre en contact avec le siège ou la chemise. 6. Les joints et les garnitures protègent les interfaces entre l'arbre et le corps. 7. Les roulements et les coussinets contribuent à maintenir une rotation et un alignement harmonieux.
C'est pourquoi le diagramme des pièces d'une vanne papillon est utile. Il montre que le disque, la tige, le siège, le joint et l'actionneur ne sont pas des éléments indépendants. Ils forment un système mécanique et d'étanchéité.
Si l'alignement de la tige, le support du roulement ou le contact entre le disque et le siège devient instable, un petit problème de composant peut se transformer en un couple plus élevé, un mouvement irrégulier, une usure accélérée ou une fuite interne.
La méthode d'actionnement modifie la façon dont le mouvement est fourni. Elle ne modifie pas le principe interne de base. Une vanne manuelle, une vanne à engrenage, une vanne papillon pneumatique et une vanne papillon électrique reposent toutes sur la même relation fondamentale entre l'opérateur, la tige, le disque et le siège.
Cette section n'explique que l'interaction de base entre les pièces. Un guide complet sur le principe de fonctionnement des vannes papillon devrait couvrir plus en détail le comportement du débit, les facteurs de couple, le dimensionnement de l'actionneur et les limites de fonctionnement spécifiques à l'application.
Comment les pièces affectent les conditions de service et les spécifications de l'appel d'offres
Pour la sélection des vannes B2B, les noms des composants ne suffisent pas. Chaque pièce doit être reliée aux conditions de service.
Le tableau suivant établit une correspondance entre les conditions de service et les composants de la vanne les plus susceptibles d'être affectés.
| Condition de service / Exigence | Pièces concernées | Ce que l'acheteur doit confirmer |
|---|---|---|
| Milieux corrosifs | Corps, disque, tige, siège, joints | Compatibilité des matériaux et résistance à la corrosion |
| Produits abrasifs ou solides | Bord du disque, siège, revêtement, roulements | Résistance à l'usure et attente de fermeture |
| Température élevée ou basse | Siège, joints, garniture, matériau du corps | Limites des matériaux et aptitude à l'étanchéité |
| Fonctionnement fréquent | Tige, roulements, actionneur, siège | Couple, cyclage et risque d'usure |
| Attente de fermeture étanche | Alignement du disque, du siège, du joint et de l'arbre | Conception de l'étanchéité et exigences acceptables en matière de fuites |
| Fonctionnement manuel | Tige, poignée, boîte de vitesses, charge de couple | Le couple manuel est-il pratique ? |
| Fonctionnement automatisé | Tige, actionneur, interface de montage, retour de position | Type d'actionneur, position de défaillance, signal de commande et retour d'information |
| Installation entre brides | Corps, zone de joint, type de connexion | Wafer, ergots, brides ou autre type de corps |
| Service sévère | Siège, disque, tige, corps, joints | Qu'il s'agisse d'une conception spéciale ou d'une vanne papillon haute performance |
Un appel d'offres utile ne doit pas se contenter d'indiquer “vanne papillon”. Il doit inclure les conditions d'application et la configuration des composants requis.
La liste de contrôle ci-dessous convertit ces risques en informations à fournir à l'acheteur dans le cadre de l'appel d'offres.
| Point de l'appel d'offres | Pourquoi c'est important |
|---|---|
| Taille de la vanne | Affecte le dimensionnement du corps, du disque, de l'arbre et de l'actionneur |
| Classe de pression ou exigence de pression | Affecte l'enveloppe de pression et la conception de l'étanchéité |
| Température | Affecte les sièges, les joints et les matériaux d'emballage |
| Les médias | Affecte la compatibilité du corps, du disque, de la tige, du siège et du joint. |
| Style de carrosserie / connexion | Affecte l'installation et la compatibilité des brides |
| Matériau du corps | Affecte la résistance à la corrosion et les limites de pression |
| Matériau du disque | Affecte la durabilité de la partie mouillée et l'état du bord d'arrêt |
| Matériau de la tige / de l'arbre | Affecte le transfert de couple et la résistance à la corrosion |
| Matériau du siège / de la doublure | Affecte l'étanchéité et la compatibilité des supports |
| Exigences en matière de scellage et d'emballage | Affecte le contrôle des fuites externes |
| Méthode d'actionnement | Affecte le fonctionnement, le contrôle et la transmission du couple |
| Fréquence de fonctionnement | Affecte l'usure, le fonctionnement de l'actionneur et les composants de support |
| Attente d'arrêt | Affecte la conception du siège, du disque et de l'étanchéité |
| Notes de service spéciales | Aide à identifier l'abrasion, la corrosion, les solides ou les problèmes de sécurité |
L'adaptation de la configuration des composants au fluide, à la pression, à la température, à l'actionnement et au cycle permet de réduire les problèmes courants de fuite, de couple et d'usure.
Pour les projets où la résistance à la corrosion des composants en contact avec le liquide est un élément essentiel de la spécification, le vanne papillon en acier inoxydable peut être utilisée comme référence de produit spécifique à un matériau.
Les limites exactes doivent toujours être vérifiées par rapport à la fiche technique du fabricant, aux spécifications du projet et aux normes applicables.
Problèmes courants liés aux pièces à surveiller
Un guide des pièces ne doit pas devenir un manuel d'entretien, mais il est utile de comprendre comment les problèmes de composants peuvent affecter le fonctionnement. Si les problèmes de composants ne sont pas examinés à temps, ils peuvent entraîner des fuites, des difficultés de fonctionnement, des arrêts imprévus ou des examens de sécurité supplémentaires, en fonction du milieu et des conditions de service.
| Problème observé | Pièces éventuelles impliquées | Pourquoi c'est important |
|---|---|---|
| Fuite interne | Alignement du disque, du siège, de la chemise, de l'arbre | Le disque peut ne pas être correctement étanchéifié contre le siège, en particulier si l'état du bord du disque ou l'alignement de l'arbre est mauvais. |
| Fuite externe près de la tige | Garniture, joint de presse-étoupe, joint d'arbre | Les fuites au niveau de la zone de pénétration de l'arbre sont plus graves dans les services en milieu dangereux, corrosif ou réglementé. |
| Couple de fonctionnement élevé | Siège, disque, roulements, bagues, actionneur | Une compression excessive du siège, une interférence entre le siège et le disque, l'usure des roulements ou un désalignement de l'arbre peuvent augmenter la demande de couple. |
| Ouverture ou fermeture irrégulière | Tige, disque, roulements, montage de l'actionneur | Un mauvais alignement peut affecter le fonctionnement, la réponse de l'actionneur et la cohérence de l'étanchéité. |
| Usure ou gonflement du siège | Matériau du siège / de la doublure | Les médias, la température ou l'abrasion peuvent endommager la surface d'étanchéité et rendre la fermeture du disque plus difficile. |
| Mauvaise réponse de l'actionneur | Actionneur, interface de montage, couple de la tige | L'actionneur peut ne pas correspondre au couple de la vanne, à la logique de défaut de position ou aux conditions de service. |
| Corrosion des parties en contact avec le liquide | Corps, disque, tige, siège, joints | L'incompatibilité des matériaux peut réduire la fiabilité et augmenter le risque de fuite ou de difficulté de fonctionnement. |
Ces problèmes ne doivent pas être diagnostiqués à partir du seul nom de la pièce. La taille de la vanne, l'état de service, le matériau, les antécédents de fonctionnement et la conception du fabricant sont autant d'éléments qui entrent en ligne de compte.
FAQ
Quelles sont les parties d'une vanne papillon ?
Les principales pièces d'une vanne papillon sont le corps, le disque, la tige ou l'arbre, le siège ou le revêtement, les joints et l'opérateur ou l'actionneur. Les pièces auxiliaires peuvent comprendre des roulements, des bagues, des garnitures, des joints de presse-étoupe, du matériel de montage et des indicateurs de position.
Quelles sont les cinq parties principales d'une vanne papillon ?
Les cinq pièces principales sont généralement le corps du robinet, le disque, la tige ou l'arbre, le siège ou le revêtement, et l'opérateur ou le système d'actionnement. Dans les services industriels, les joints, les garnitures, les paliers et les coussinets doivent également être examinés car ils ont une incidence sur le contrôle des fuites, le couple et le fonctionnement à long terme.
Quelles sont les pièces de la vanne papillon qui influencent l'étanchéité et le couple ?
Le disque, le siège ou la chemise, la tige, l'alignement de l'arbre, les joints, les paliers, les bagues et l'actionneur affectent tous l'étanchéité et le couple. Un mauvais contact entre le disque et le siège peut réduire les performances d'obturation, tandis que des pièces de support usées ou un dimensionnement incorrect de l'actionneur peuvent augmenter le couple de fonctionnement.
Quel est le siège d'une vanne papillon ?
Le siège est la zone de contact étanche où le disque se ferme contre le corps du robinet ou la chemise. Il permet d'arrêter le débit lorsque la vanne est fermée. Le matériau et la conception du siège affectent les performances d'arrêt, le couple, la compatibilité avec les fluides et la température.
Où se trouve le siège d'une vanne papillon ?
Le siège est situé à l'intérieur du corps du robinet, autour du passage de l'écoulement. Lorsque le disque tourne en position fermée, le bord du disque entre en contact avec le siège ou la garniture pour former l'interface d'étanchéité principale.
Comment se fait l'étanchéité d'une vanne papillon ?
L'étanchéité d'une vanne papillon se fait principalement par contact entre le bord du disque et le siège ou la chemise. Des joints d'arbre, des garnitures et des joints de corps peuvent également être utilisés pour contrôler les fuites à d'autres interfaces. Le résultat global de l'étanchéité dépend de l'alignement du disque, du matériau du siège, de l'état du joint et de la conception de la vanne.
Que représente le diagramme des pièces d'une vanne papillon ?
Le diagramme des pièces d'une vanne papillon montre généralement le corps, le disque, la tige ou l'arbre, le siège ou le revêtement, les joints, l'opérateur ou l'actionneur, et parfois les roulements, les bagues, les garnitures et l'indication de position. Un bon schéma peut également indiquer les positions ouverte et fermée du disque.
Les pièces détachées des vannes papillon sont-elles les mêmes que les pièces de rechange ?
Pas toujours. Dans un guide technique, les pièces d'une vanne papillon désignent généralement des composants structurels et fonctionnels tels que le corps, le disque, la tige, le siège et l'actionneur. Les pièces de rechange font référence à des articles de rechange spécifiques, des kits, des numéros de pièces ou des composants basés sur l'UGS. Ces éléments relèvent d'une page consacrée aux pièces de rechange ou à l'entretien, et non d'un guide général des pièces.
Quelles sont les pièces à spécifier dans un appel d'offres pour une vanne papillon ?
Un appel d'offres doit confirmer le type de corps, le matériau du corps, le matériau du disque, le matériau de la tige, le matériau du siège ou du revêtement, les exigences en matière d'étanchéité, la méthode d'actionnement, la taille de la vanne, les exigences en matière de pression, la température, les fluides et le type de raccordement. Ces détails sont importants car ils affectent la compatibilité des matériaux, la fiabilité de l'étanchéité, le couple requis et l'adéquation de l'actionnement. Pour les vannes automatisées, le type d'actionneur, la position d'échec, le signal de commande et le retour d'information peuvent également être requis.
Conclusion
Les pièces de la vanne papillon doivent être considérées comme un système fonctionnel, et non comme des noms isolés sur un schéma. Le corps supporte la structure et le raccordement de la tuyauterie. Le disque contrôle la trajectoire du flux. La tige transfère le couple. Le siège et la chemise créent l'interface d'arrêt principale. Les joints, les garnitures, les paliers et les coussinets assurent le contrôle des fuites, l'alignement et le fonctionnement. L'opérateur ou l'actionneur détermine la manière dont la vanne est actionnée.
Pour les services industriels, l'adaptation des composants est une décision de spécification. La question n'est pas seulement “Quelles sont les pièces d'une vanne papillon ?” mais aussi “Quelles sont les pièces qui doivent correspondre au fluide, à la pression, à la température, au couple et à l'exigence de fermeture ?”
Un diagramme clair des pièces de la vanne papillon, un tableau des fonctions des composants et une liste de contrôle pratique pour l'appel d'offres peuvent aider les acheteurs à communiquer les spécifications avec plus de précision et à éviter de sélectionner une vanne uniquement sur la base de la taille et du type de connexion.
Soutien aux applications et aux spécifications
Lorsque vous demandez une vanne papillon pour un service industriel, indiquez le fluide, la pression, la température, la taille de la vanne, le type de corps, le matériau du corps, le matériau du disque, le matériau de la tige, le matériau du siège ou du revêtement, l'attente d'étanchéité et la méthode d'actionnement. Si le service implique de la corrosion, de l'abrasion, des solides, des opérations fréquentes ou de l'automatisation, indiquez ces conditions dans l'appel d'offres afin que les composants de la vanne puissent être examinés en tant que système complet.
Pour la configuration au niveau du produit, après avoir examiné la structure des composants, utilisez le logiciel NTGD gamme de vannes papillon industrielles pour connaître les options disponibles en matière de corps, de disque, de siège, d'étanchéité et d'actionnement.
NTGD peut examiner les conditions de service et la configuration de la vanne sur la base des informations fournies, en aidant à aligner les choix du corps, du disque, de la tige, du siège, de l'étanchéité et de l'actionnement avec les exigences de l'application.
