Lorsque les ingénieurs comparent les types de robinets à soupape, La vraie question n'est pas seulement de savoir quel est le nom du robinet. La question la plus importante est de savoir comment chaque type de robinet à soupape affecte le débit, la perte de charge, les performances d'étranglement, le contrôle des fuites, l'accès à la maintenance et l'aptitude au service.
Dans la plupart des systèmes de tuyauterie industrielle, les robinets à soupape sont choisis lorsque la ligne a besoin de la régulation du débit, l'étranglement ou l'arrêt contrôlé plutôt qu'une simple isolation ouverture/fermeture complète. Cependant, les différents types de robinets à soupape permettent de résoudre des problèmes différents.
A Robinet à soupape en Z est souvent utilisé pour l'étranglement général lorsqu'une perte de charge plus importante est acceptable. A Robinet à soupape en Y peut être préférée lorsqu'un débit plus régulier et une perte de pression plus faible sont importants. Une robinet à soupape à angle est utile lorsque la canalisation nécessite un virage à 90 degrés. A robinet à soupape à trois voies est sélectionné pour mélanger ou dévier le flux. A robinet à soupape à soufflet d'étanchéité est utilisé lorsque le contrôle des fuites de la tige est critique.
Ce guide explique les différences entre les principaux types de robinets à soupape, l'influence de leurs pièces sur la sélection et la manière d'adapter chaque type au fluide, à la pression, à la température, au sens d'écoulement, au matériau, à l'actionnement et aux conditions de l'application. Dans ce guide, Les soupapes à configuration Z, Y et angulaire sont considérées comme les principales catégories de configuration du corps., Les robinets à soupape à trois voies et à soufflet d'étanchéité sont traités comme des modèles à configuration spéciale ou à service spécial.
Principaux enseignements : Comment comparer les types de robinets à soupape
| Point de sélection | Sens pratique |
|---|---|
| Les principaux modèles de corps de robinets à soupape sont le modèle Z, le modèle Y et le modèle d'angle. | Commencez par ces trois types lorsque vous comparez le chemin d'écoulement interne, la tendance à la perte de charge et la disposition de la tuyauterie. |
| Les robinets à soupape à trois voies et à soufflet d'étanchéité sont des types de robinets à usage spécial. | Utilisez-les lorsque le service nécessite un acheminement du flux ou un contrôle des fuites, et non pas simplement parce qu'ils figurent dans une liste de types de robinets à soupape. |
| Un robinet à soupape en Z est courant, mais la perte de charge est généralement plus élevée. | Préférez-le pour l'étranglement général lorsque la perte de pression est acceptable ; reconsidérez-le lorsqu'une faible perte de pression est une exigence stricte. |
| Un robinet à soupape en Y permet un écoulement plus régulier. | Il faut l'envisager lorsque le système nécessite le contrôle d'un robinet à soupape avec une résistance à l'écoulement réduite ; il faut éviter de le sur-spécifier lorsque cet avantage n'est pas nécessaire. |
| Un robinet à soupape d'équerre modifie la direction du flux d'environ 90 degrés. | Préférez-le lorsque le contrôle du débit et le changement de direction de la conduite sont tous deux nécessaires ; reconsidérez-le si l'orientation de l'installation crée des problèmes de drainage ou d'entretien. |
| La sélection des robinets à soupape ne doit pas s'arrêter au nom du type. | Le support, la garniture, le siège, le matériau, la classe de pression, la température, l'actionnement et l'accès pour l'entretien doivent également être vérifiés. |

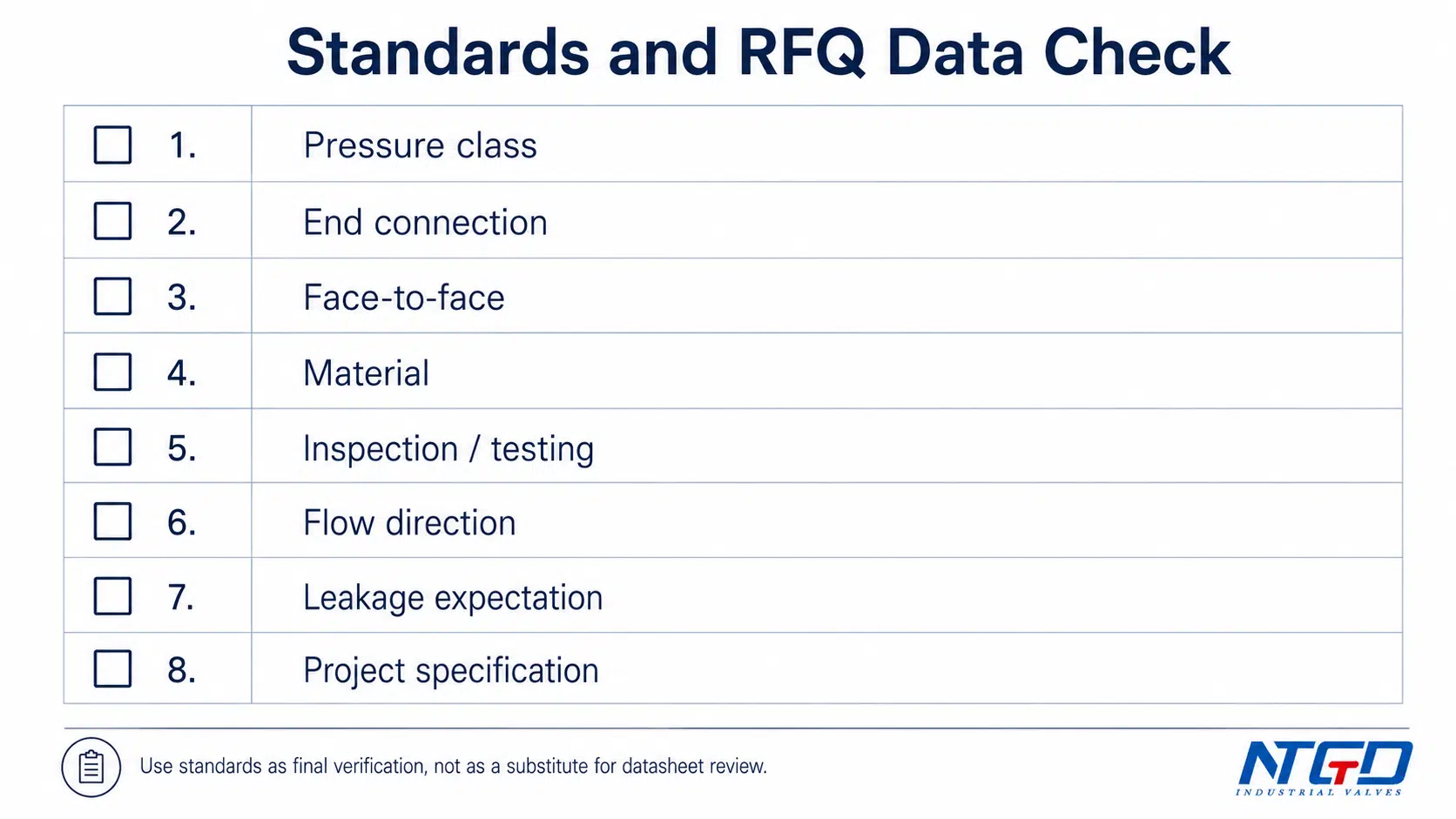

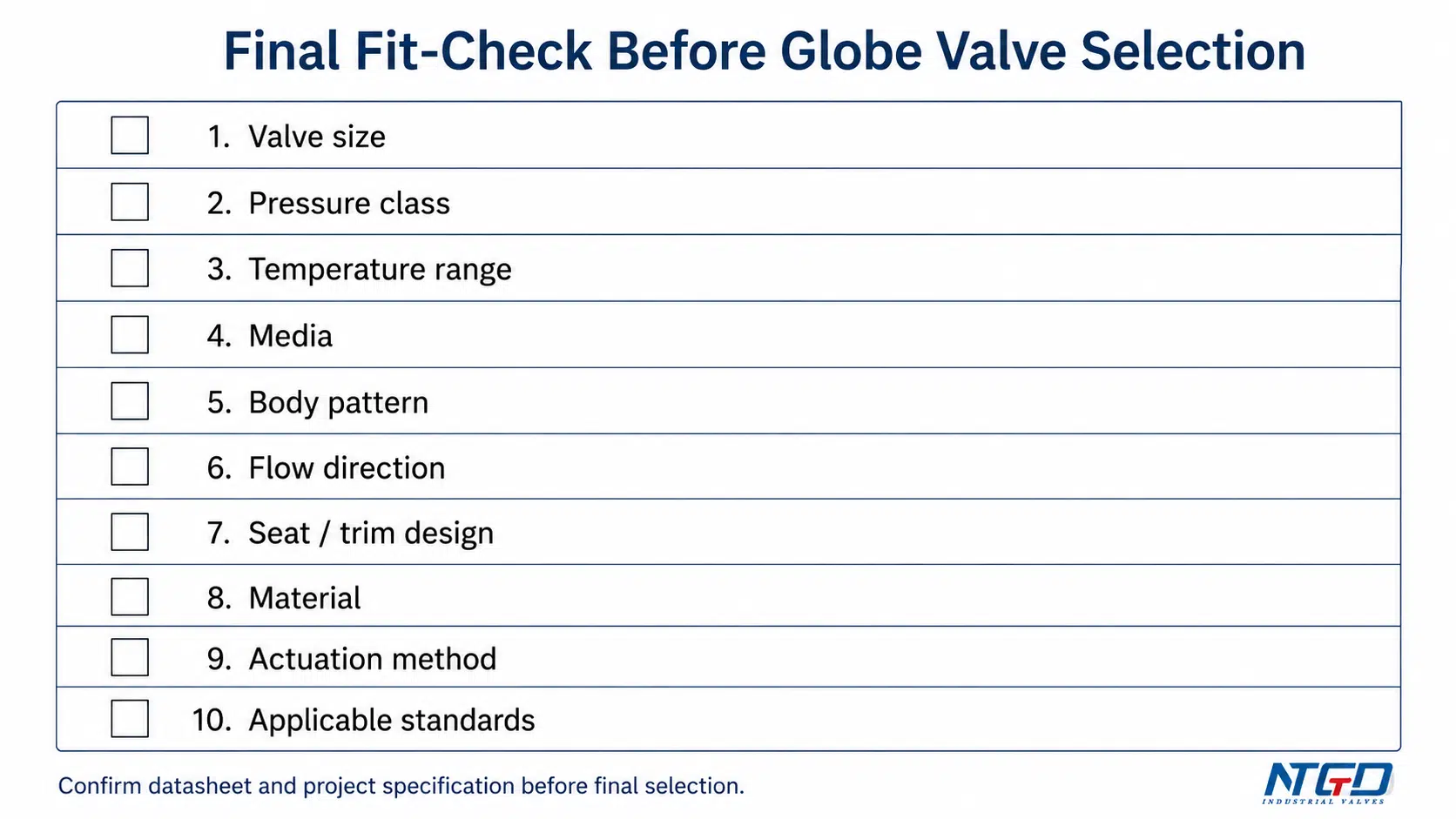

| Les normes et les valeurs nominales doivent être vérifiées à partir des spécifications du projet et des fiches techniques. | Ne présumez pas des limites pression-température, des performances d'étanchéité, des valeurs Cv ou de la conformité aux normes sans données à l'appui. |
Qu'est-ce qu'un robinet à soupape et pourquoi le choix du type est-il important ?
A robinet à soupape est une vanne à mouvement linéaire utilisée pour démarrer, arrêter et réguler le débit. À l'intérieur de la vanne, un disque ou un clapet se rapproche ou s'éloigne d'un siège. Lorsque l'ouverture entre le disque et le siège change, la vanne contrôle la zone d'écoulement et ajuste la quantité de fluide qui passe dans la canalisation.
Cela correspond à la description technique courante d'un robinet à soupape en tant que vanne à mouvement linéaire utilisée pour arrêter, démarrer et réguler le débit.
Contrairement à de nombreuses conceptions de vannes à passage direct, un robinet à soupape oblige normalement le flux à changer de direction à l'intérieur du corps. C'est l'une des raisons pour lesquelles les robinets à soupape sont utiles pour l'étranglement, mais c'est aussi la raison pour laquelle ils créent généralement plus de pertes de charge que certains types de robinets d'isolement.
Pour les ingénieurs et les acheteurs, le type de robinet à soupape est important car la géométrie du corps, la trajectoire du flux, la construction de l'étanchéité et les composants internes affectent directement le comportement du système.
Le type de robinet à soupape peut avoir une influence :
- la stabilité de l'étranglement ;
- chute de pression ;
- les exigences en matière de direction du flux ;
- usure des sièges et des garnitures ;
- la performance de l'arrêt ;
- le risque de fuite de la tige ;
- l'accès à la maintenance ;
- sélection de l'actionneur ;
- l'adéquation à la vapeur, à l'eau, à l'huile, au gaz, aux produits chimiques ou à d'autres fluides de traitement.
Un robinet qui correspond à la taille et à la classe de pression peut néanmoins s'avérer inadapté si le dessin du corps, le matériau, la garniture, la conception du siège, le sens d'écoulement ou la méthode de contrôle des fuites ne correspondent pas aux conditions de service.
Principe de fonctionnement de base

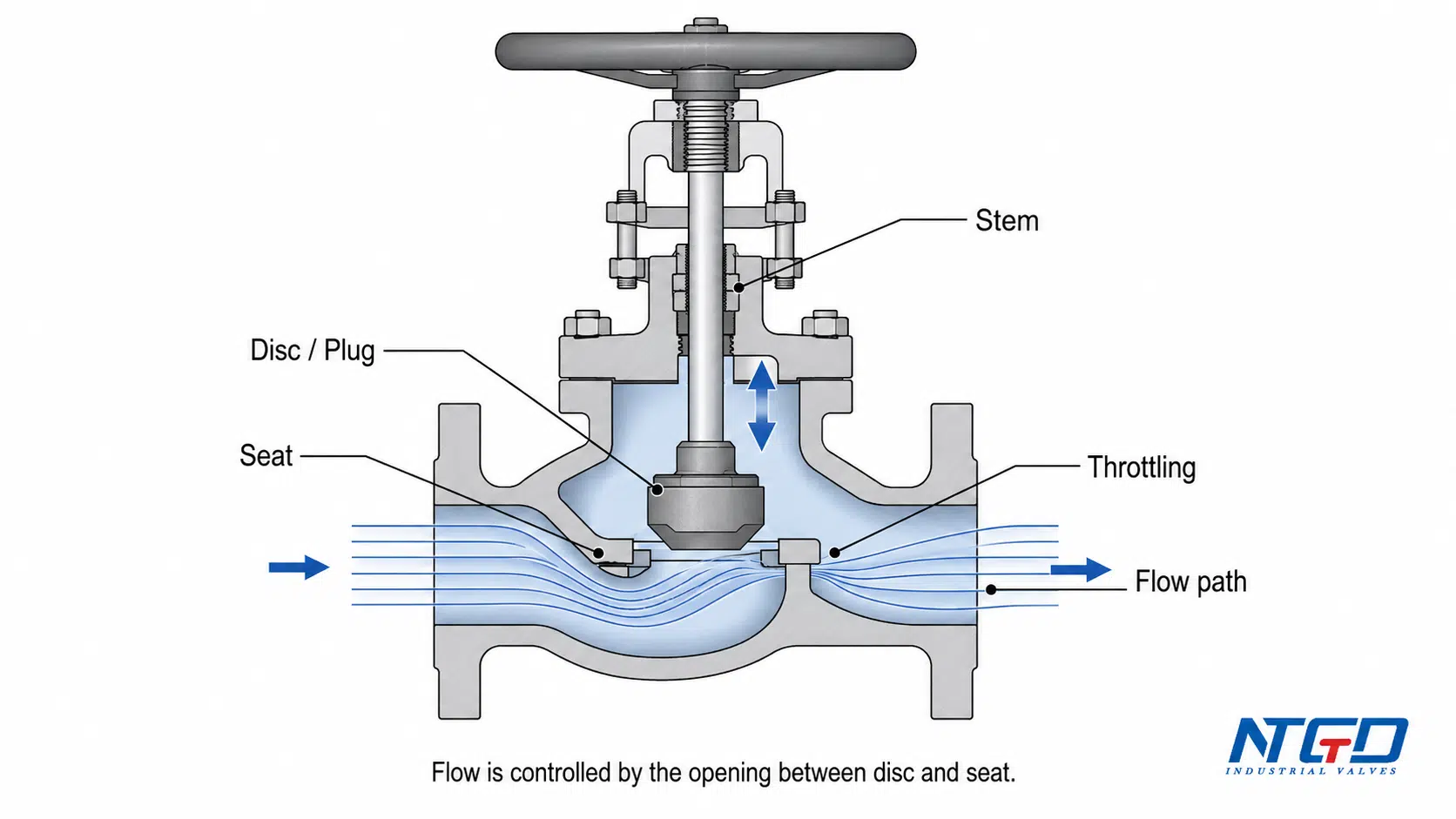

Un robinet à soupape régule le débit en déplaçant un disque ou un clapet contre un siège fixe. La tige transmet le mouvement d'un volant, d'un réducteur, d'un actionneur pneumatique ou d'un actionneur électrique au disque ou au clapet. Le chapeau supporte la tige et permet d'accéder aux pièces internes.
La logique de fonctionnement est simple :
- Lorsque le disque s'éloigne du siège, la surface d'écoulement augmente.
- Lorsque le disque se déplace vers le siège, la surface d'écoulement diminue.
- Lorsque le disque entre en contact avec le siège, la soupape se ferme.
- Lors d'une ouverture partielle, la valve peut étrangler le flux.
Les robinets à soupape conviennent donc aux services de régulation, mais cela signifie également que le siège, le disque, le matériau de garniture, la voie d'écoulement et l'actionneur doivent être sélectionnés avec soin.
Pourquoi les robinets à soupape sont-ils utilisés pour le contrôle du débit ?
Les robinets à soupape sont couramment utilisés lorsqu'un débit contrôlé est plus important qu'une résistance minimale à l'écoulement. On les trouve souvent dans :
- les conduites d'eau de refroidissement ;
- les systèmes de vapeur et de condensat ;
- service d'eau d'alimentation de la chaudière ;
- les systèmes à mazout ;
- le traitement chimique ;
- les conduites de dérivation et de régulation ;
- les applications de contrôle des processus ;
- les services où la fermeture et l'étranglement sont tous deux nécessaires.
Dans ces services, l'avantage d'étranglement d'un robinet à soupape peut justifier la perte de charge supplémentaire uniquement lorsque le modèle de corps, la garniture, le matériau et l'actionneur sont adaptés aux conditions de fonctionnement. Dans les services chimiques, robinets à soupape dans le traitement chimique doit être choisi en accordant une attention particulière à la corrosion, au contrôle des fuites, au matériau de garniture et à l'exposition à la maintenance. Si le modèle de corps est mal choisi, le même service d'étranglement peut souffrir d'une perte de pression excessive, d'un contrôle instable ou d'une exposition inutile à la maintenance.

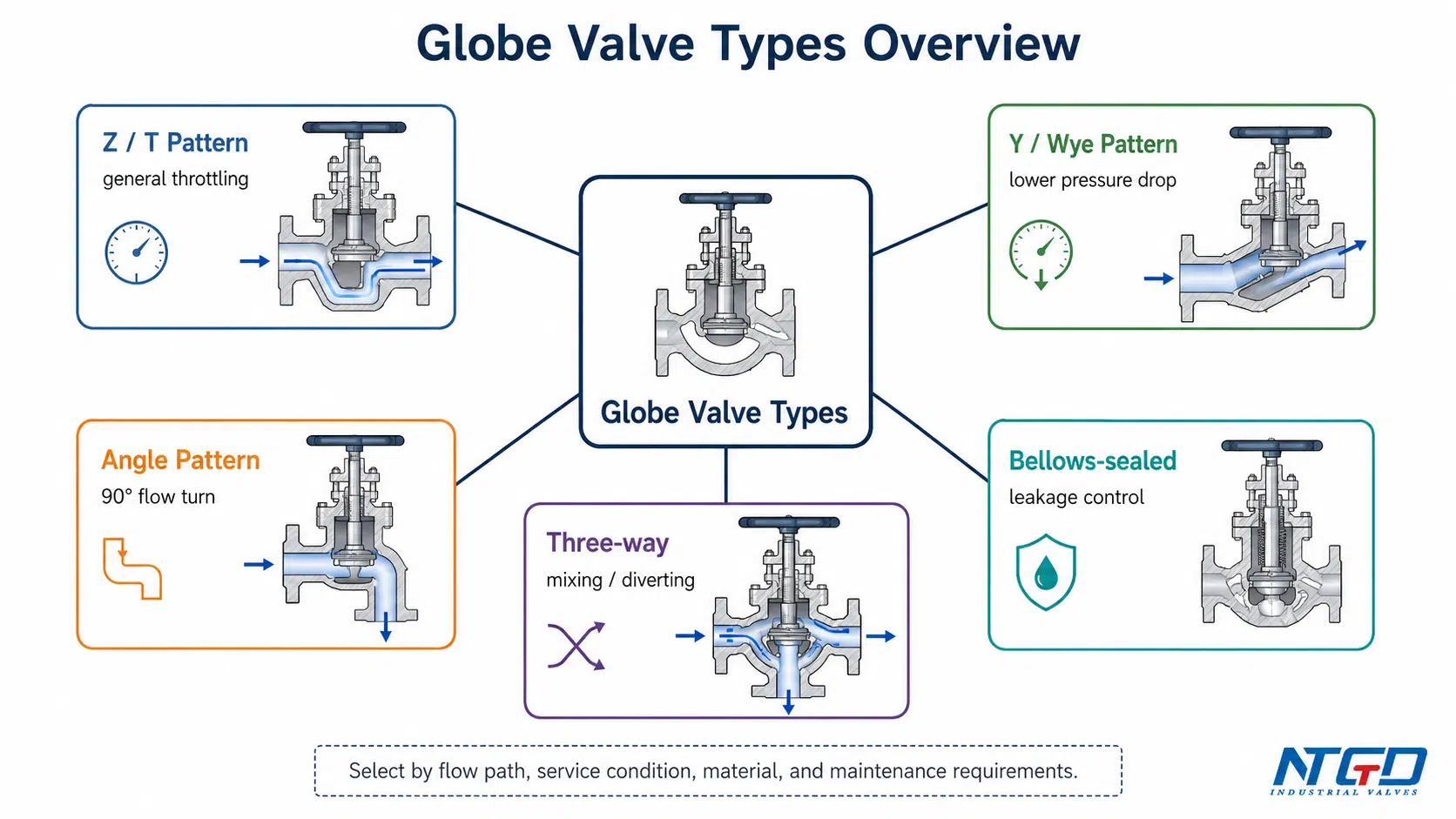

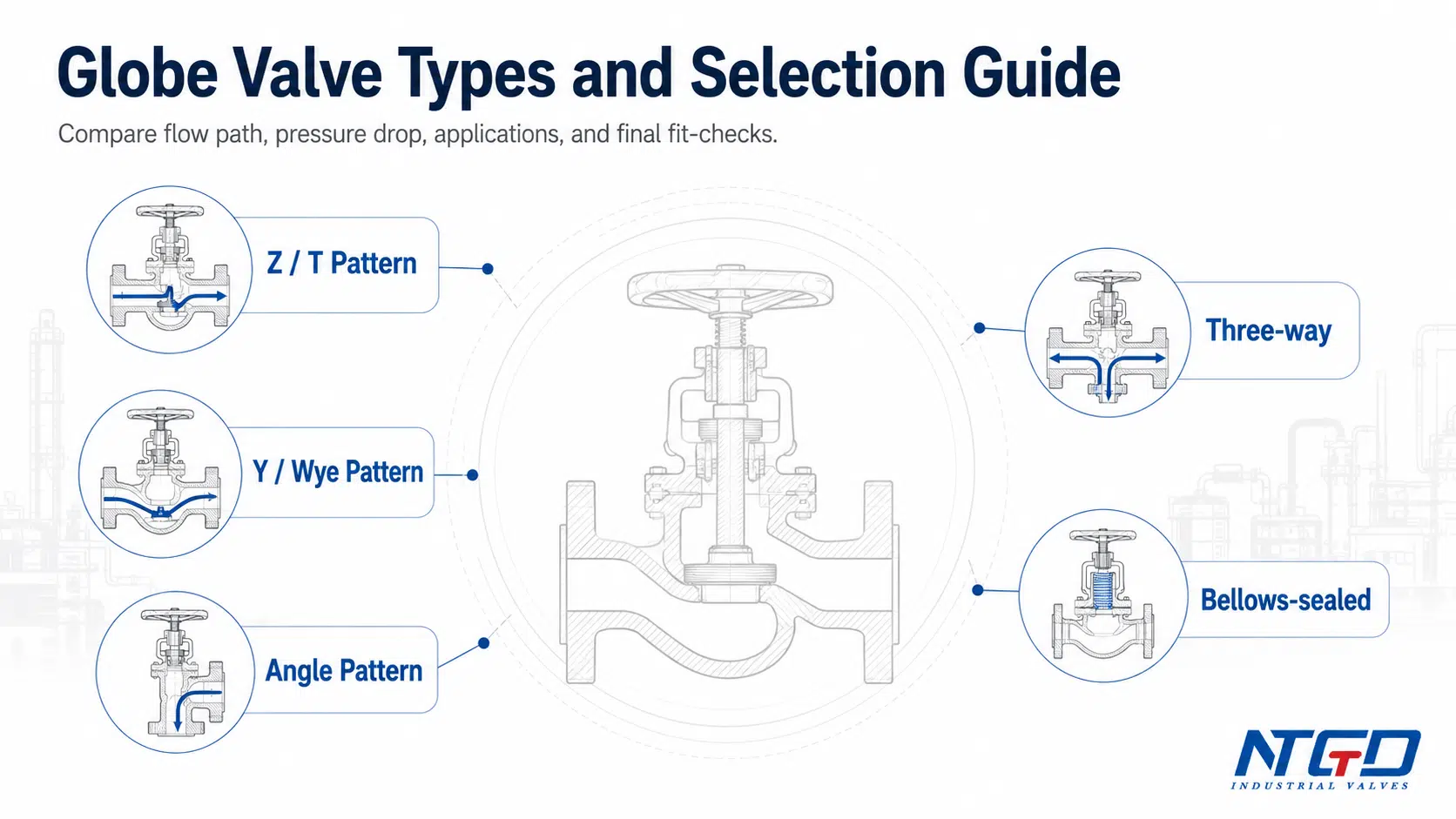

Classification des types de robinets à soupape
La phrase types de robinets à soupape peut prêter à confusion, car les valves du globe peuvent être classées de différentes manières. Certaines classifications décrivent la forme du corps. D'autres décrivent l'acheminement du flux, l'étanchéité de la tige, la conception du disque, la construction du chapeau, le matériau ou l'actionnement.
Pour la sélection pratique, il est utile de séparer ces niveaux de classification.

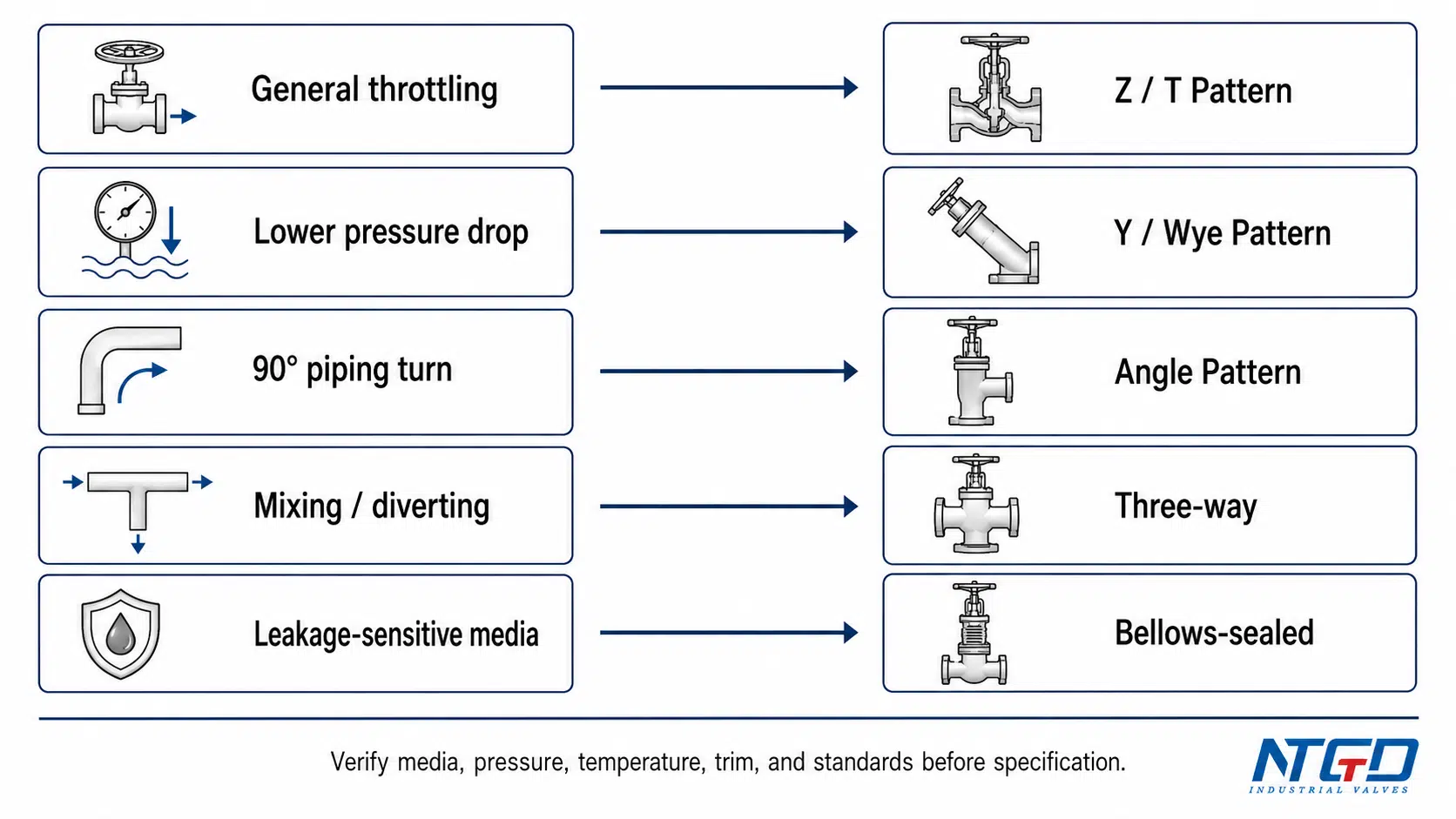

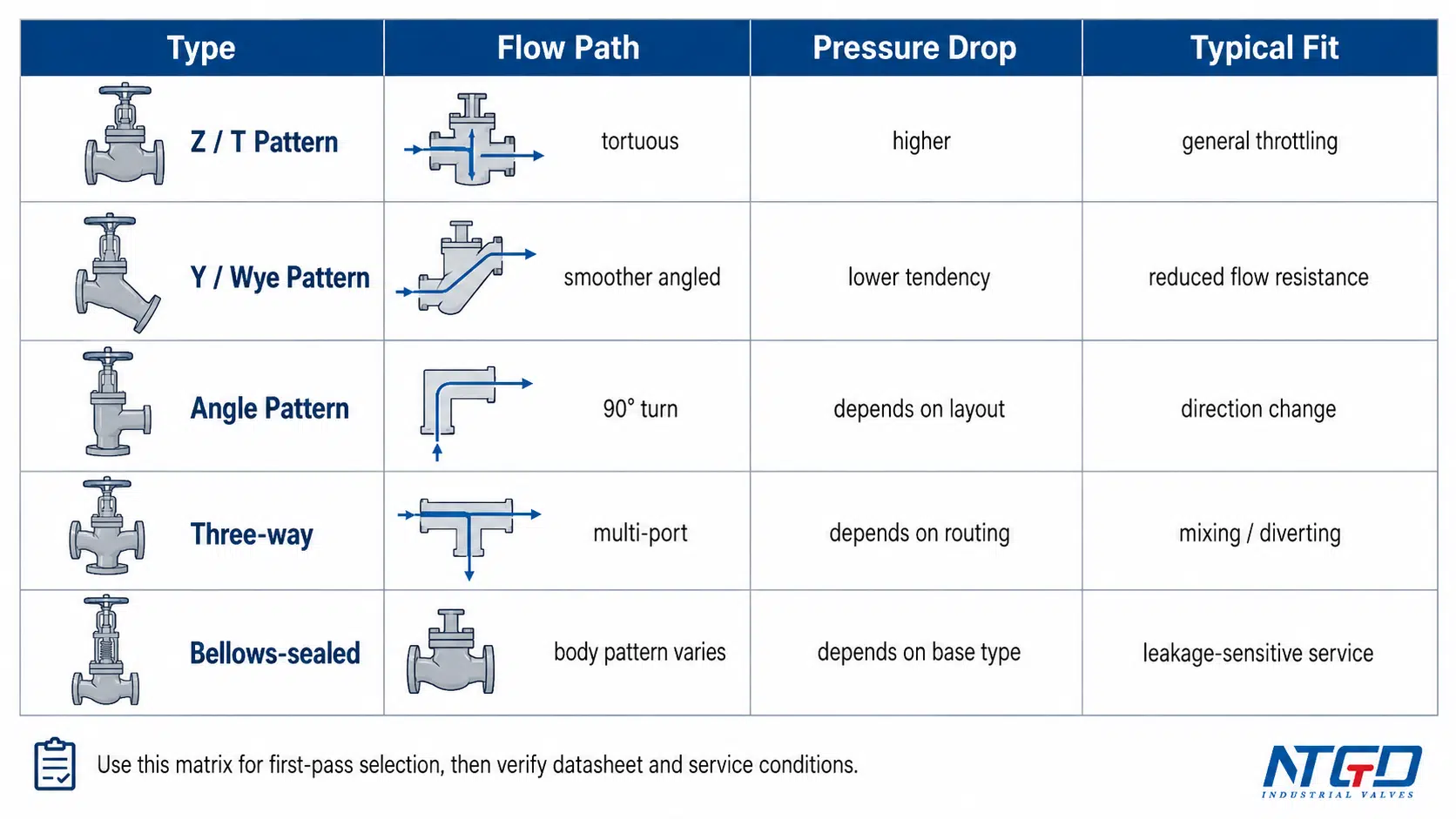

| Base de classification | Exemples courants | Ce qu'il affecte principalement | Note de sélection |
|---|---|---|---|
| Modèle de corps | Modèle en Z / modèle en T, modèle en Y / modèle en Wye, modèle en angle | Trajet d'écoulement, perte de charge, tracé de la tuyauterie | Il s'agit de la couche principale pour comparer la plupart des types de corps de robinets à soupape. |
| Configuration du débit | Robinet à soupape à trois voies | Mélange, dérivation, acheminement des flux | Il s'agit d'une configuration spéciale, qui ne correspond pas au même niveau de sélection que les modèles de corps Z / Y / d'angle. |
| Conception de l'étanchéité de la tige | Robinet à soupape à soufflet d'étanchéité | Contrôle des fuites externes | Il s'agit d'une conception de service spécial pour les supports sensibles aux fuites, et non d'une alternative au motif corporel. |
| Conception du disque / du bouchon | Disque à bouchon, disque à aiguille, siège souple, siège métallique | Comportement à l'étranglement, fermeture, résistance à l'usure | Elle est importante pour les performances, mais ne constitue généralement pas la première couche de classification. |
| Conception du capot | Chapeau boulonné, chapeau soudé, chapeau à joint de pression | Accès pour l'entretien, adaptation à la pression et à la température | Doit être vérifié par rapport aux conditions de conception et aux données du fabricant. |
| Matière / garniture | Acier au carbone, acier inoxydable, alliage, garniture à surface dure | Corrosion, érosion, température, compatibilité avec les médias | Doit correspondre au support et aux conditions d'utilisation réels. |
| Actionnement | Manuel, pneumatique, électrique | Méthode de fonctionnement et exigences en matière de contrôle | Généralement choisi après avoir défini le type de carrosserie et les conditions de service. |

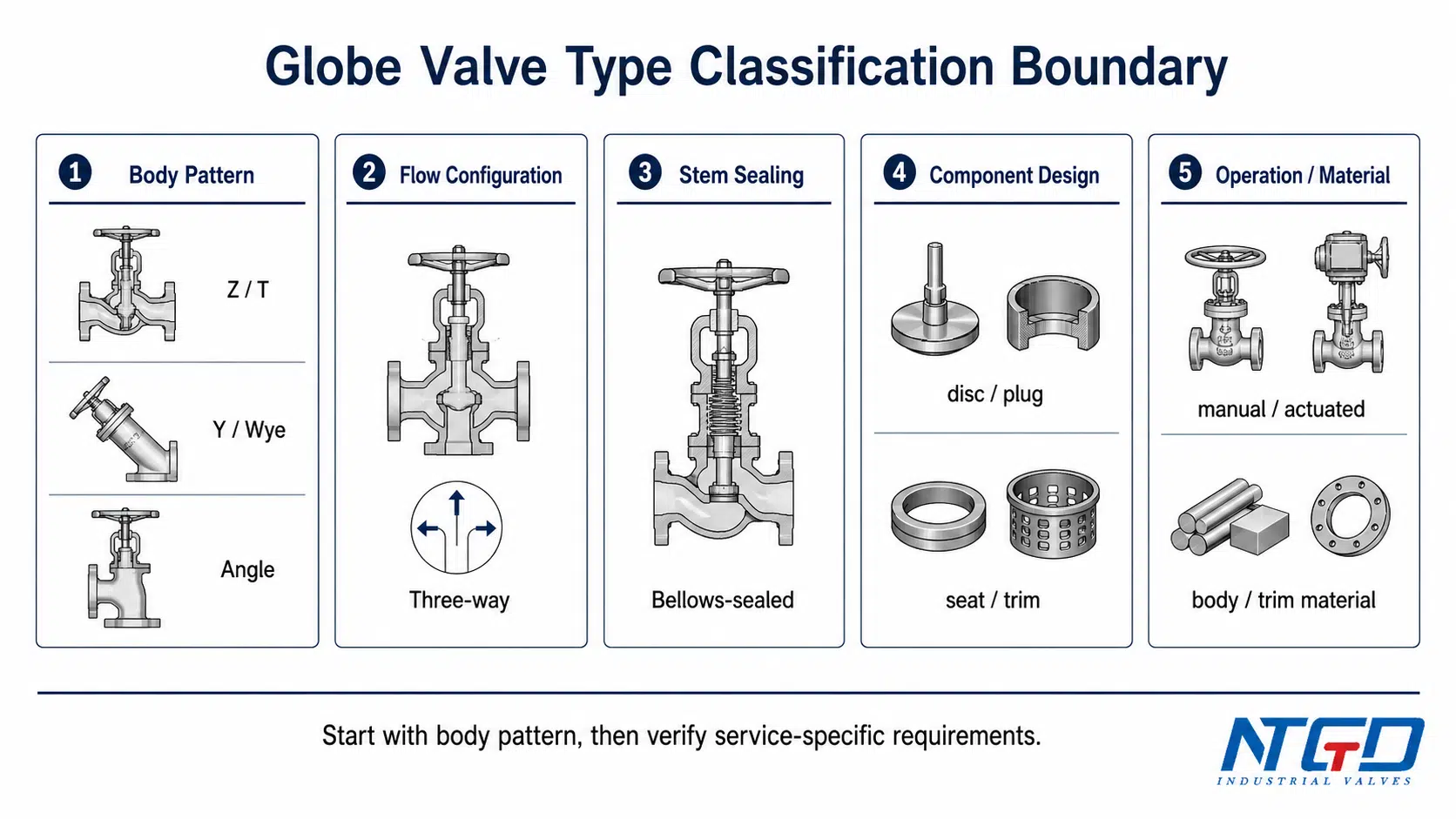

Classification selon le schéma corporel, le service spécial ou les composantes

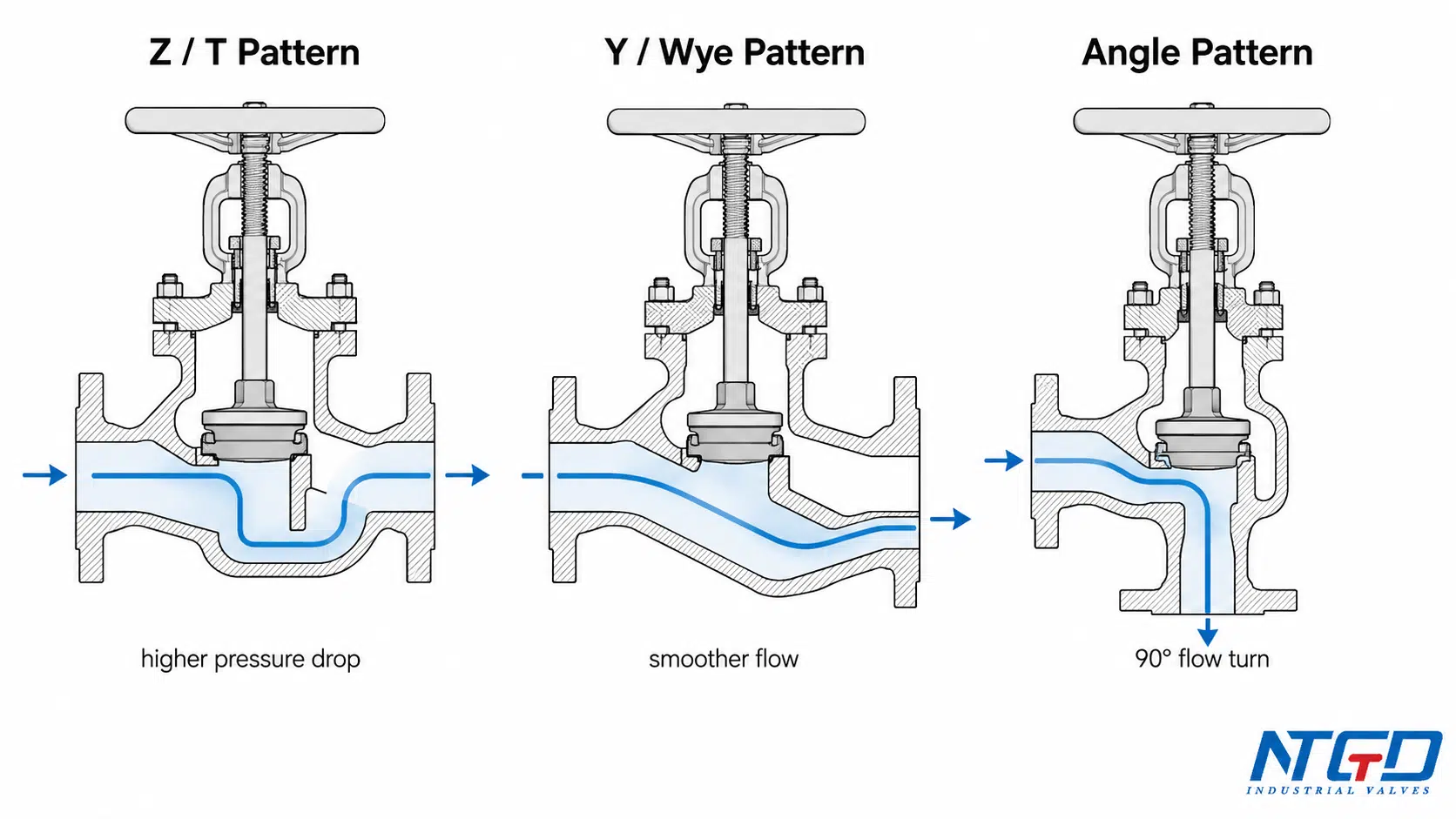

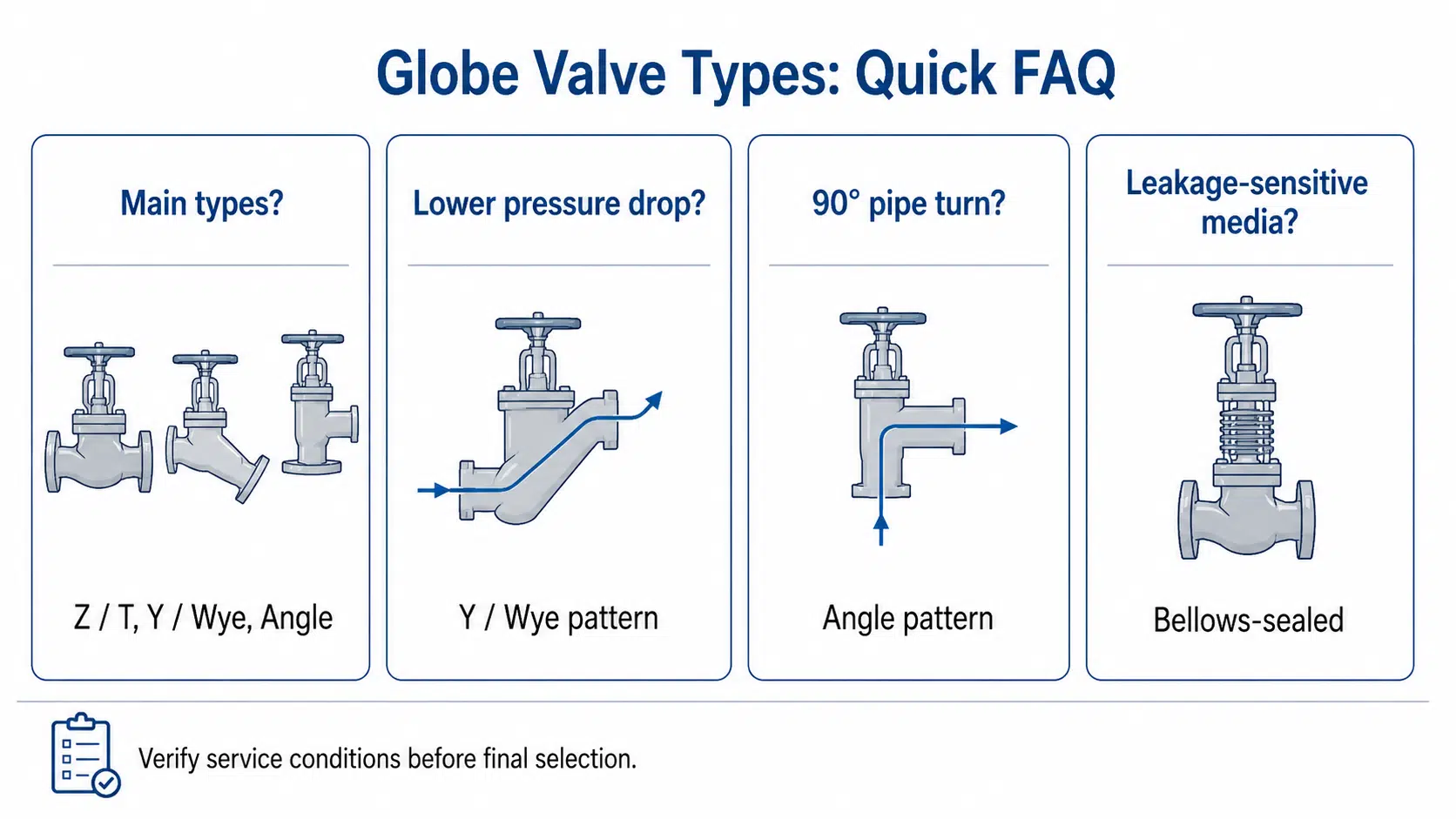

Les modèles de corps de robinets à soupape les plus courants sont les suivants
- Robinet à soupape en Z / en T
- Robinet à soupape en Y / Wye
- Robinet à soupape à passage en équerre
Ces modèles de corps décrivent principalement la voie d'écoulement interne à travers la soupape.
D'autres types de robinets à soupape présentent une logique de sélection différente. A robinet à soupape à trois voies décrit une fonction d'acheminement des flux. A robinet à soupape à soufflet d'étanchéité décrit une construction d'étanchéité de la tige. Un type de disque, un type de chapeau, un type de matériau ou un type d'actionneur décrit une dimension de sélection secondaire.
Pourquoi les limites de la classification sont-elles importantes dans la sélection ?
Les limites de la classification sont importantes car les différents “types” répondent à des questions d'ingénierie différentes.
Un acheteur qui s'informe sur un Robinet à soupape en Z pose généralement des questions sur la géométrie de la carrosserie et la perte de charge. Un acheteur qui s'interroge sur un robinet à soupape à soufflet d'étanchéité s'interroge généralement sur le contrôle des fuites externes. Un acheteur qui demande un robinet à soupape à trois voies se pose généralement la question du mélange ou de la dérivation du flux.
Si ces catégories sont placées au même niveau sans explication, la sélection n'est pas claire. Une meilleure approche consiste à identifier d'abord le modèle de corps, puis à vérifier si le service nécessite également un acheminement spécial de l'écoulement, un contrôle des fuites, une compatibilité des matériaux ou un actionnement. La confusion de ces niveaux peut conduire à la fabrication d'un robinet dont le nom général est correct, mais qui ne répond pas aux exigences réelles du service, telles que le contrôle des fuites, l'acheminement de l'orifice ou la chute de pression admissible.
Modèles de corps de robinets à soupape principaux
Les trois principaux modèles de corps sont le modèle en Z, le modèle en Y et le modèle en angle ; GlobalSpec décrit également les robinets à soupape comme étant disponibles dans les modèles suivants trois grands types de corps, Il existe plusieurs types de robinets à soupape, y compris les modèles à angle, en forme de Y et en forme de Z. Il s'agit des types de robinets à soupape les plus importants pour comprendre la trajectoire du débit, la perte de charge et l'adaptation à l'application.
Robinet à soupape en Z / en T

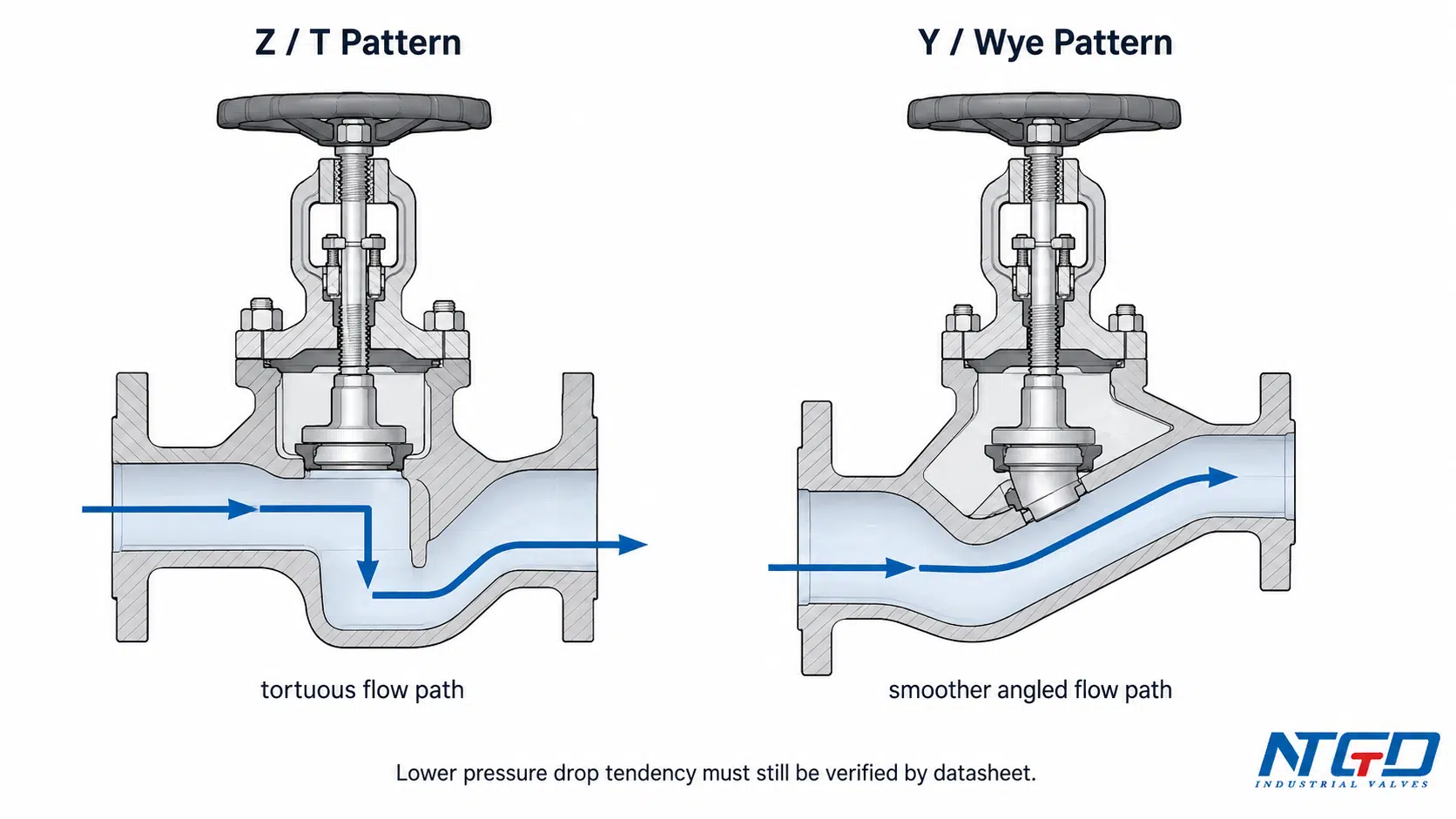

A Robinet à soupape en Z, également appelé Robinet à soupape en T, Robinet à soupape en T, ou robinet à soupape standard, est l'un des modèles de corps de robinet à soupape les plus courants.
Dans cette conception, le fluide change de direction lorsqu'il traverse le corps de la vanne et le siège. La trajectoire interne du flux est souvent décrite comme étant en forme de Z car le flux ne passe pas directement à travers le corps.
Cette conception permet un étranglement stable car le disque et le siège sont positionnés de manière à contrôler efficacement le débit. En contrepartie, la perte de charge est plus élevée que dans le cas des conceptions à trajectoire d'écoulement plus lisse.

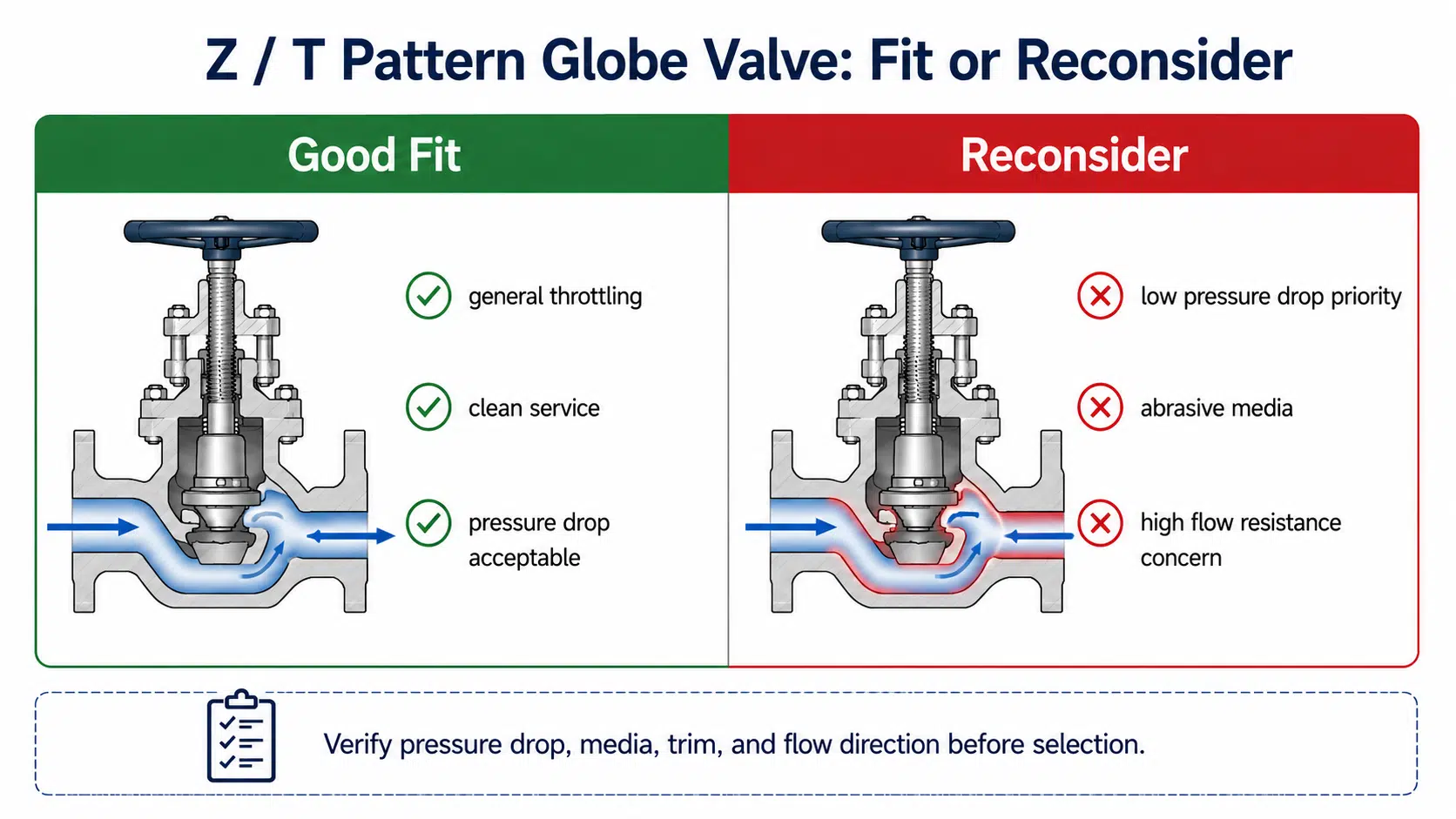

Un robinet à soupape de type Z est généralement choisi lorsque :
- un étranglement général ou une régulation du débit est nécessaire ;
- le milieu est relativement propre ;
- est acceptable ;
- le système a besoin d'un modèle de corps de robinet à soupape commun et éprouvé ;
- l'accès par le haut aux pièces internes est utile pour l'entretien.
Un robinet à soupape en Z peut nécessiter un réexamen lorsque :
- le système doit répondre à des exigences strictes en matière de faible perte de charge ;
- le service contient des solides lourds ou des particules abrasives ;
- une capacité d'écoulement élevée avec une faible résistance est plus importante que l'étranglement ;
- une érosion importante peut se produire au niveau du siège ou de la garniture ;
- un autre modèle de corps peut réduire la perte de pression sans sacrifier le contrôle.
Si un robinet à soupape en Z est utilisé lorsqu'une faible perte de charge est essentielle, le système peut présenter un débit insuffisant, une charge de pompe plus élevée ou des performances de processus réduites. Dans un service abrasif ou à grande vitesse, le chemin d'écoulement plus tortueux peut également accélérer l'usure du siège et de la garniture, ce qui peut réduire la qualité de l'arrêt ou la stabilité de l'étranglement au fil du temps.
Pour de nombreux utilisateurs industriels, le robinet à soupape en Z est la référence par défaut lorsqu'il s'agit de comparer les types de robinets à soupape. Il est largement utilisé, mais il ne doit pas être sélectionné automatiquement sans vérifier la perte de charge, le fluide, le sens d'écoulement et l'adéquation de la garniture.
Robinet à soupape en Y / en Wye

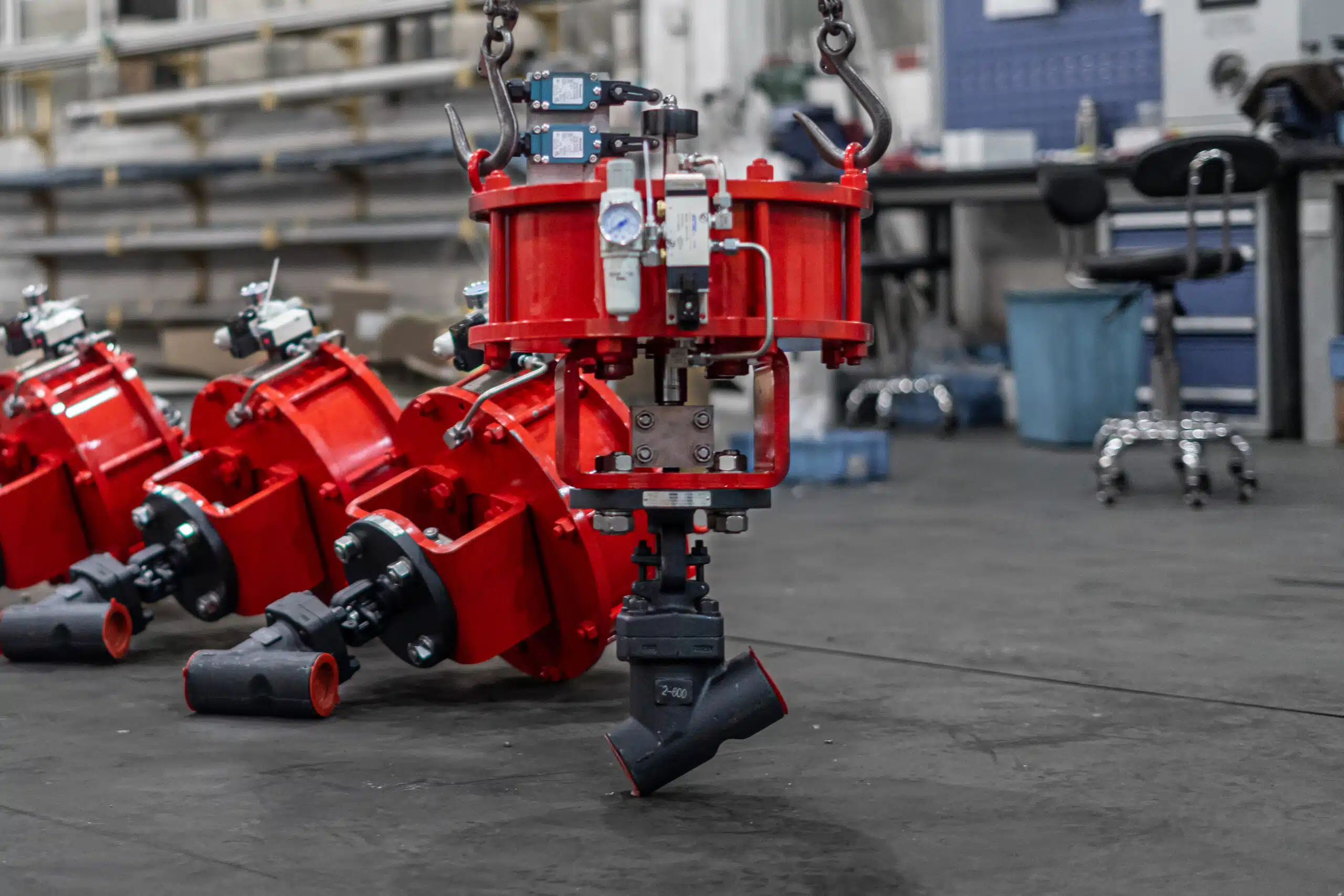

A Robinet à soupape en Y, également appelé robinet à soupape de type Wye, utilise une disposition angulaire du corps pour créer une voie d'écoulement plus douce qu'un robinet à soupape de type Z standard.
Le principal avantage de cette conception est la réduction de la résistance à l'écoulement. La trajectoire de l'écoulement étant moins abrupte, un robinet à soupape en Y peut réduire la perte de charge dans les applications appropriées tout en conservant les caractéristiques d'étranglement d'un robinet à soupape.
Un robinet à soupape en Y est généralement envisagé dans les cas suivants :
- la perte de charge doit être réduite par rapport à une conception en Z ;
- le service a une vitesse d'écoulement ou une pression différentielle plus élevée ;
- la ligne a besoin d'un débit plus régulier à travers le corps de la valve ;
- un étranglement est nécessaire, mais le système ne peut tolérer une perte de pression excessive ;
- le projet nécessite le contrôle d'un robinet à soupape dans des conditions d'écoulement plus exigeantes.
La spécification finale doit être vérifiée :
- l'orientation de l'installation ;
- l'espace de maintenance disponible ;
- pression / température nominale ;
- matériau de la carrosserie et de la garniture ;
- le sens de l'écoulement ;
- les instructions du fabricant ;
- la compatibilité avec l'ensemble de la tuyauterie.
La question de la sélection n'est pas simplement de savoir si un robinet à soupape en Y est “meilleur”. La véritable question est de savoir si le chemin d'écoulement plus lisse résout le problème de perte de charge du système tout en respectant les exigences en matière de contrôle, de caractéristiques nominales, de matériaux et de maintenance. Si le service ne bénéficie pas d'un chemin d'écoulement à plus faible résistance, une conception en Y peut augmenter les coûts ou la complexité de la maintenance sans amélioration significative des performances.
Robinet à soupape à passage en équerre

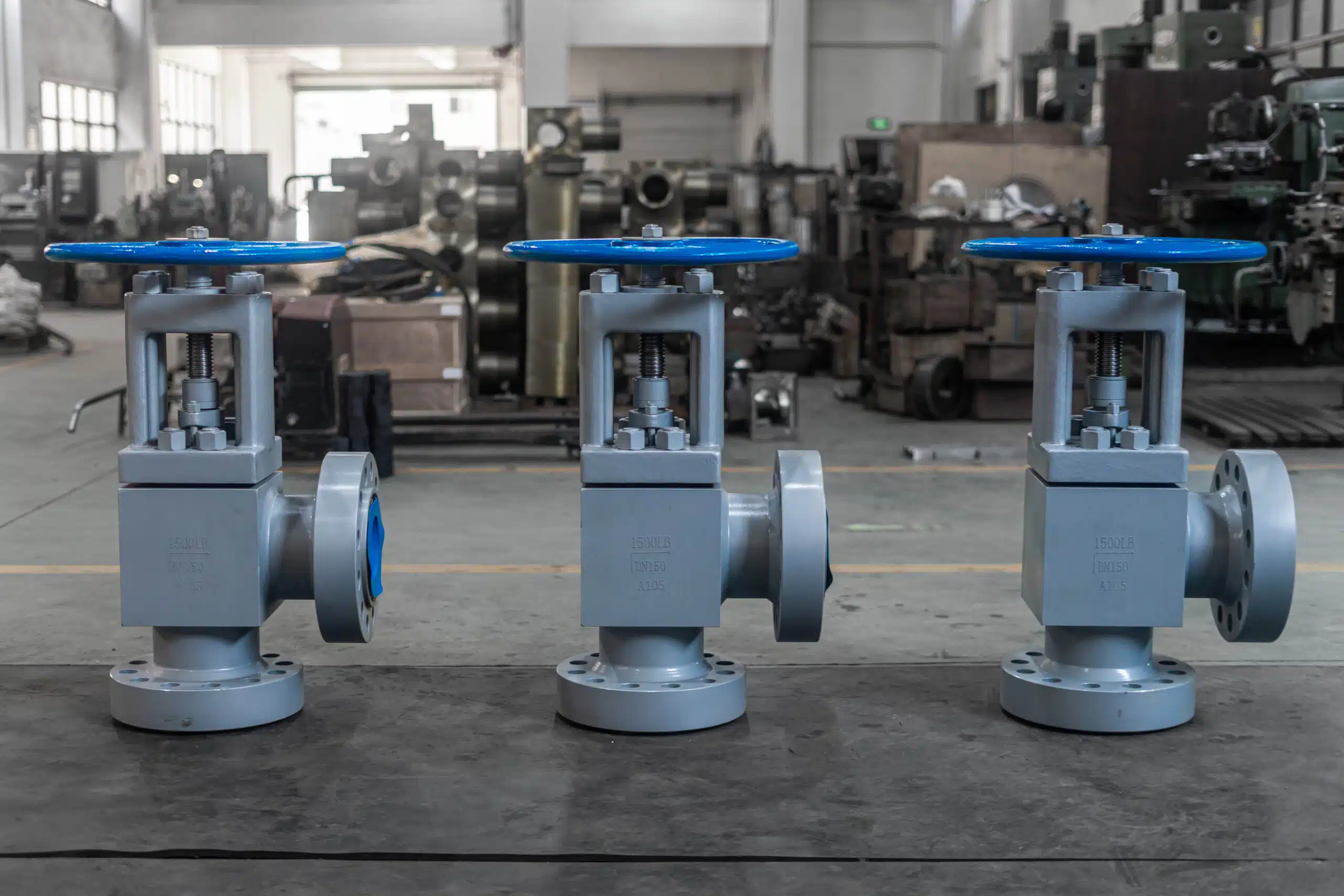

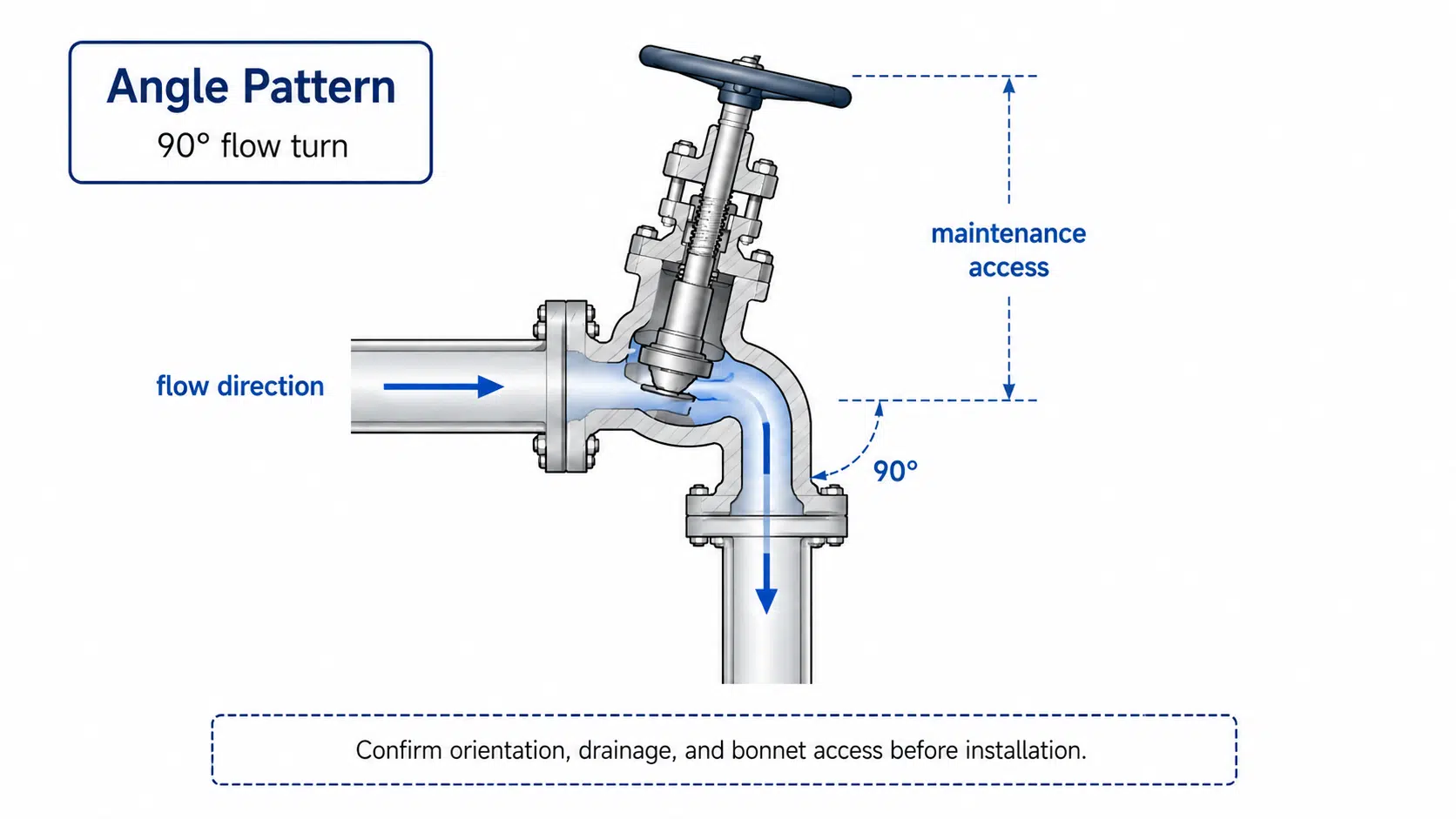

Un robinet à soupape à angle change la direction du flux d'environ 90 degrés à l'intérieur du corps de vanne. Au lieu d'utiliser un coude séparé et un robinet droit, un robinet à soupape d'angle peut parfois combiner le changement de direction et le contrôle du débit dans un seul corps de robinet.
Les robinets à soupape à passage en équerre sont généralement choisis lorsque :
- le pipeline a déjà besoin d'un changement de direction de 90 degrés ;
- l'espace d'installation est limité ;
- la conception peut réduire un coude ou un raccord ;
- l'étranglement ou l'arrêt contrôlé est toujours nécessaire ;
- l'accès à la maintenance est acceptable dans l'orientation installée.
Ce type de robinet est utile lorsque l'agencement de la tuyauterie et le contrôle du débit doivent être résolus ensemble. Cependant, un robinet à soupape à angle ne doit pas être choisi uniquement pour des raisons d'encombrement. Les vérifications essentielles sont les suivantes :
- le sens de l'écoulement ;
- chute de pression ;
- l'orientation ;
- exigences en matière de drainage ;
- le capot et l'accès aux garnitures ;
- matériau du corps ;
- l'adéquation du siège et de la garniture ;
- les instructions d'installation du fabricant.
Un robinet à soupape à passage en équerre peut simplifier l'agencement dans un service approprié, mais une mauvaise orientation ou un accès insuffisant peuvent créer des problèmes de maintenance et de fonctionnement. S'il est installé dans une direction inappropriée ou dans un service sale sans drainage approprié, le corps peut retenir les fluides ou les solides, augmentant ainsi le risque d'usure locale, de blocage ou de nettoyage difficile.
Types de robinets à soupape spéciaux et conceptions de service
Certains types de robinets à soupape ne sont pas définis principalement par la forme du corps. Ils sont sélectionnés parce que le processus nécessite une fonction d'écoulement spéciale ou une conception d'étanchéité spéciale.

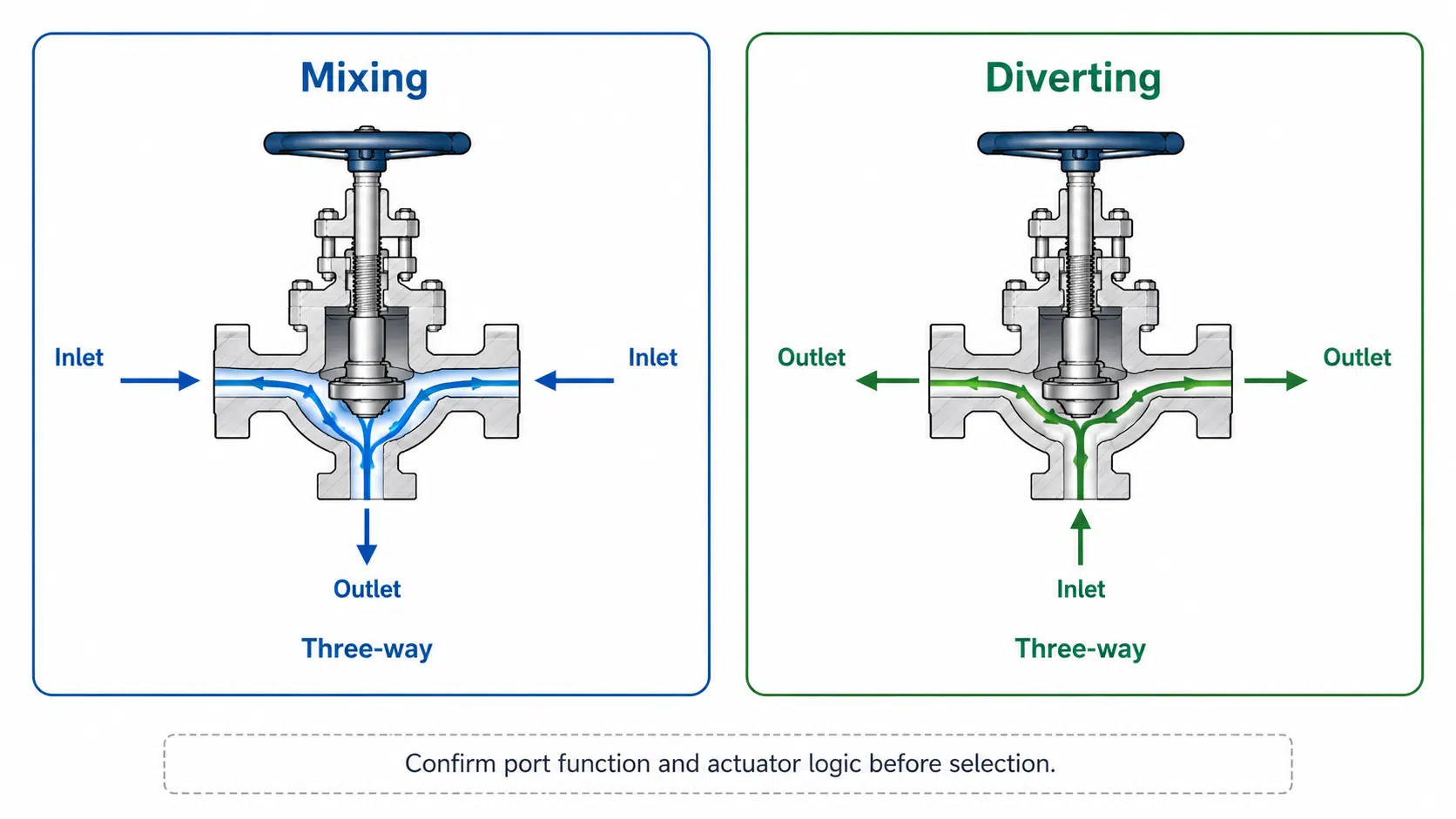

Robinet à soupape à trois voies
A robinet à soupape à trois voies possède trois orifices et est utilisé pour mélanger, dévier ou acheminer le flux. Il ne s'agit pas simplement d'un autre modèle de corps comme le modèle Z, le modèle Y ou le modèle d'angle. Sa logique de sélection est basée sur la configuration du flux.
Un robinet à soupape à trois voies peut être utilisé dans les cas suivants :
- un flux doit être divisé en deux directions ;
- deux flux doivent être mélangés ;
- le processus nécessite un changement de flux entre les lignes ;
- un système de contrôle exige une certaine flexibilité en matière de routage ;
- une vanne peut remplacer plusieurs composants distincts d'acheminement du flux.
Avant de spécifier un robinet à soupape à trois voies, les facteurs de conception et de fonctionnement suivants doivent être évalués :
- si la vanne est utilisée pour le mélange ou la dérivation ;
- la direction du flux à travers chaque port ;
- l'équilibre de la pression entre les orifices ;
- les exigences en matière d'actionneurs ;
- les attentes en matière de fuites ;
- la logique de contrôle ;
- l'accès à la maintenance.
Un robinet à soupape à trois voies ne doit être sélectionné que lorsque le système a réellement besoin d'une fonction d'écoulement à trois orifices. Il ne doit pas être inclus dans la même couche de sélection que les modèles de corps Z / Y / d'angle sans expliquer cette différence.

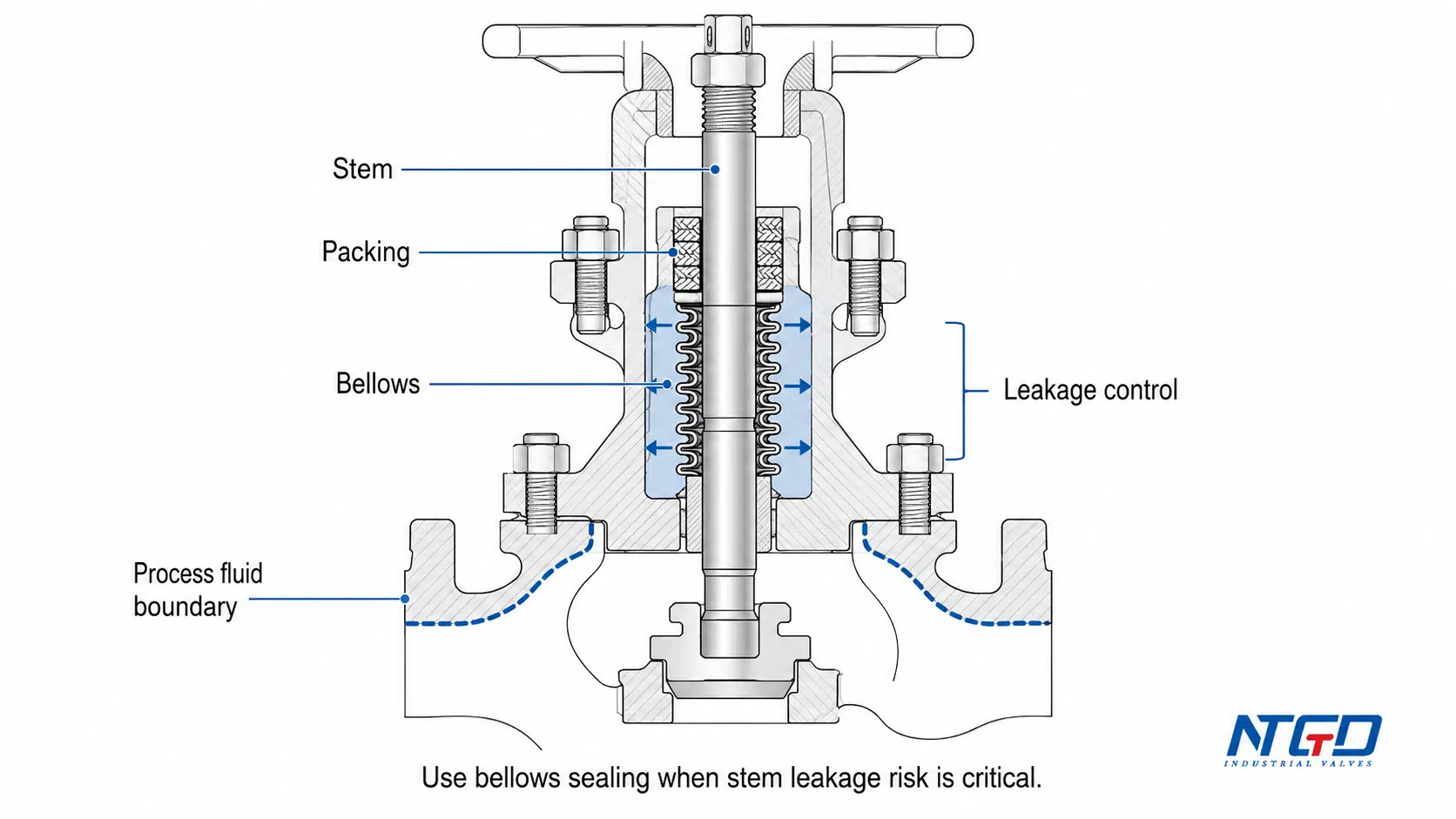

Robinet à soupape à soufflet d'étanchéité
A robinet à soupape à soufflet d'étanchéité est choisi lorsque les fuites externes à travers la zone de la tige doivent être minimisées. Dans cette conception, un soufflet métallique permet d'isoler le fluide du processus de l'atmosphère.
Ce type est généralement envisagé pour :
- les médias toxiques ;
- les fluides volatils ;
- fluides dangereux ;
- l'huile de transfert de chaleur ;
- le service sous vide ou sensible aux fuites ;
- les médias coûteux ou de grande valeur ;
- les procédés où les émissions fugitives doivent être contrôlées.
La logique de sélection principale est la suivante contrôle des fuites de la tige, et non le chemin d'écoulement du corps. Une vanne à soufflet d'étanchéité peut toujours utiliser un modèle de corps tel qu'un modèle en Z ou un modèle angulaire, mais la caractéristique du soufflet répond à une question différente : comment réduire les fuites au niveau de la tige.
Lors de la sélection d'un robinet à soupape à soufflet d'étanchéité, les spécifications finales doivent être vérifiées :
- compatibilité des matériaux du soufflet ;
- les limites de pression et de température ;
- les attentes du cycle ;
- le dispositif d'emballage de secours ;
- méthode d'entretien ;
- niveau de danger pour les médias ;
- si le service nécessite réellement un soufflet d'étanchéité.
Un soufflet d'étanchéité peut améliorer le contrôle des fuites dans une application appropriée, mais il ajoute également de la complexité. Elle doit être adaptée au risque de service plutôt que d'être considérée comme une amélioration universelle.
Autres dimensions de type secondaire à confirmer
Après la définition du modèle de corps principal et des besoins de services spéciaux, d'autres dimensions de conception peuvent encore affecter la sélection finale. Ces dimensions deviennent généralement importantes une fois que le schéma du corps principal et les exigences de service spécial sont clairs, car elles transforment un type de vanne général en une spécification technique complète. Pour un service compact à haute pression, un robinet à soupape en acier forgé peuvent être examinés lorsque la résistance des matériaux, la classe de pression et la construction du corps sont des exigences essentielles.
Il s'agit notamment de
- disque ou bouchon ;
- conception du siège ;
- construction du capot ;
- type d'emballage ;
- matériau de garniture ;
- matériau du corps ;
- connexion finale ;
- manuel, pneumatique ou électrique.
Ces détails ne doivent pas remplacer la classification du type de robinet à soupape principal, mais ils peuvent déterminer si le robinet sélectionné fonctionnera correctement en service.

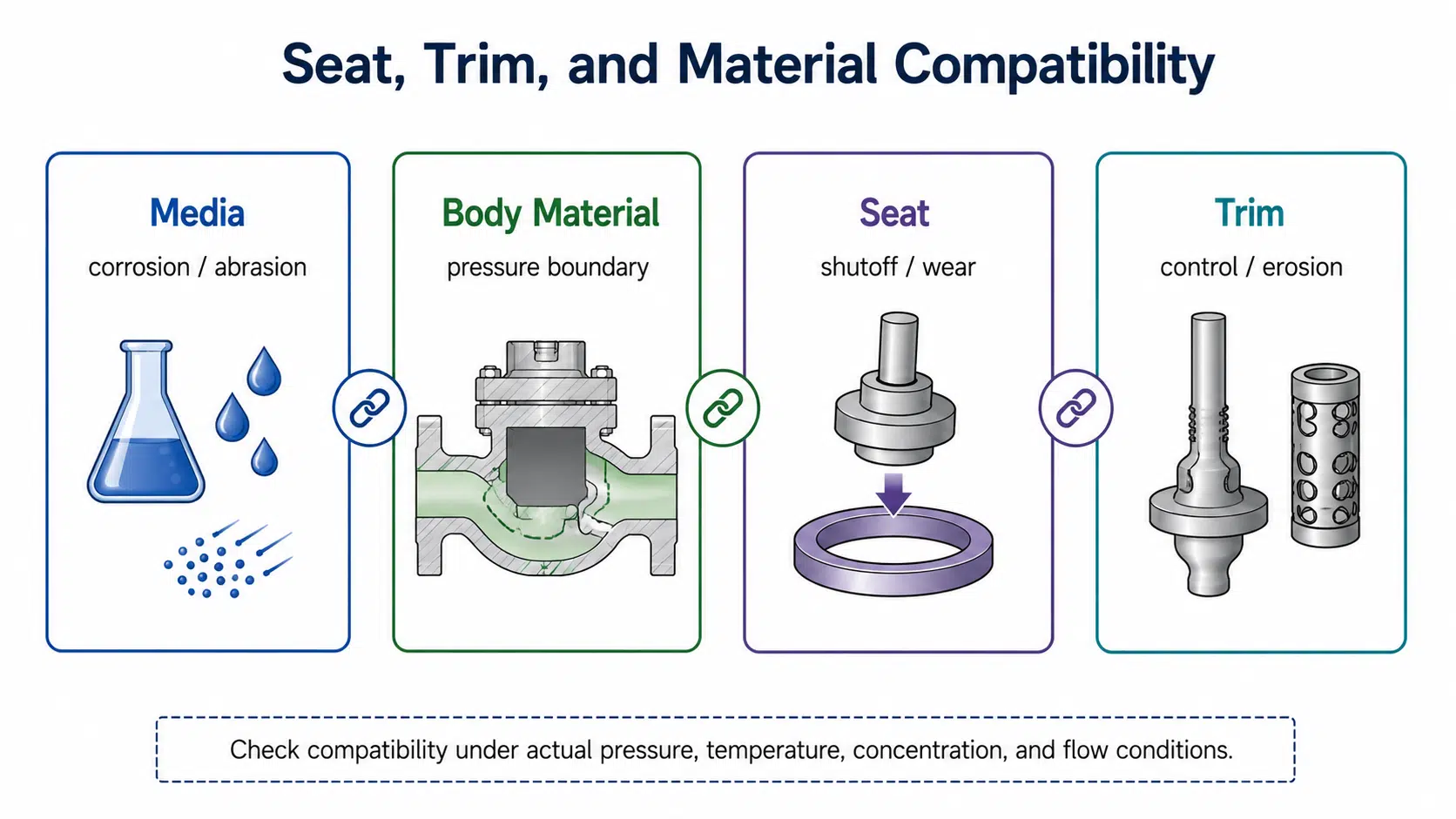

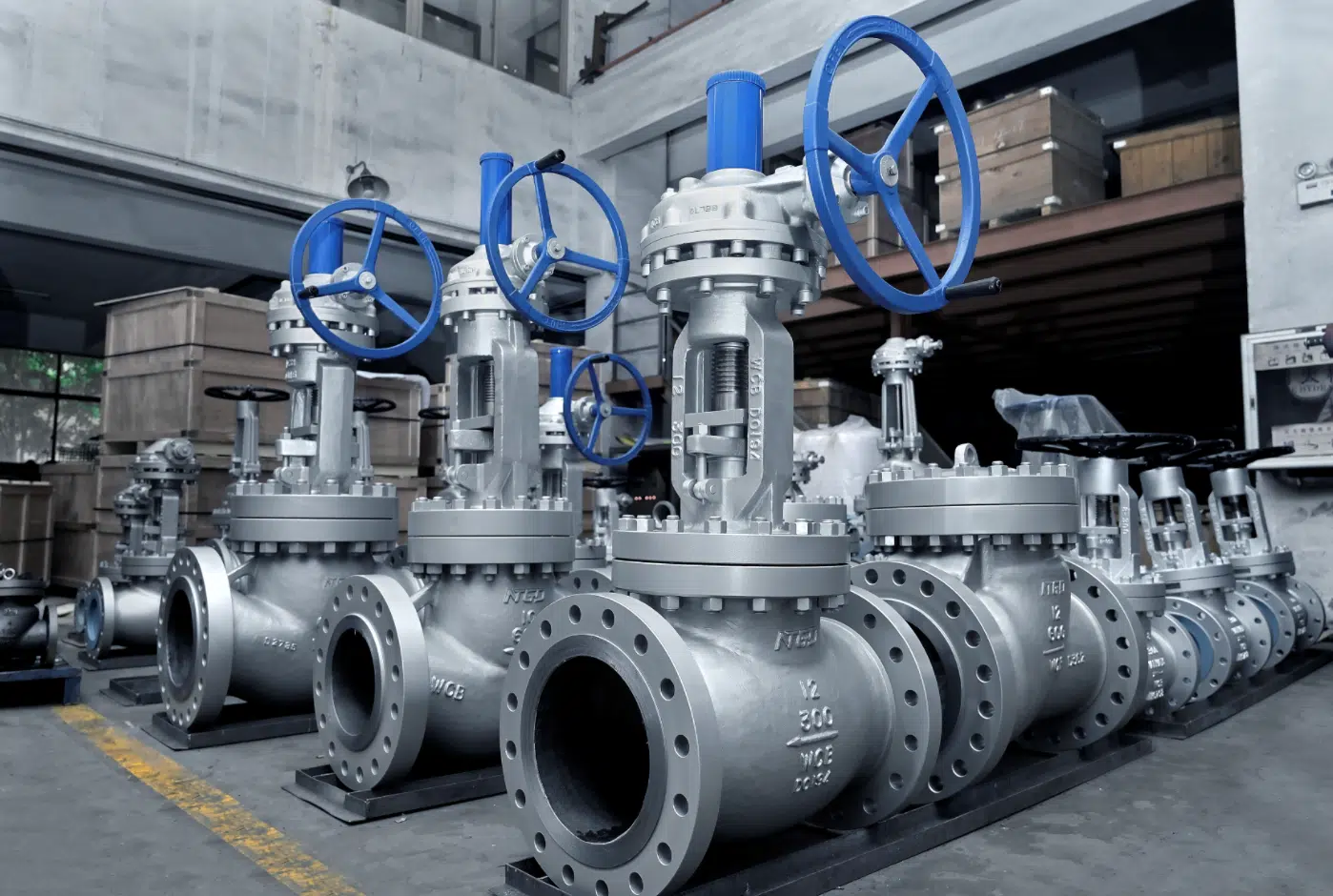

Pièces et composants des robinets à soupape qui influent sur la sélection
Les pièces des robinets à soupape ne sont pas seulement des détails de construction. Elles ont une incidence directe sur le comportement de l'étranglement, les performances d'arrêt, le contrôle des fuites, l'accès à la maintenance et la durée de vie.
L'objectif n'est pas de transformer cette page en une encyclopédie des pièces détachées. L'objectif est de comprendre comment les composants clés influencent la sélection.

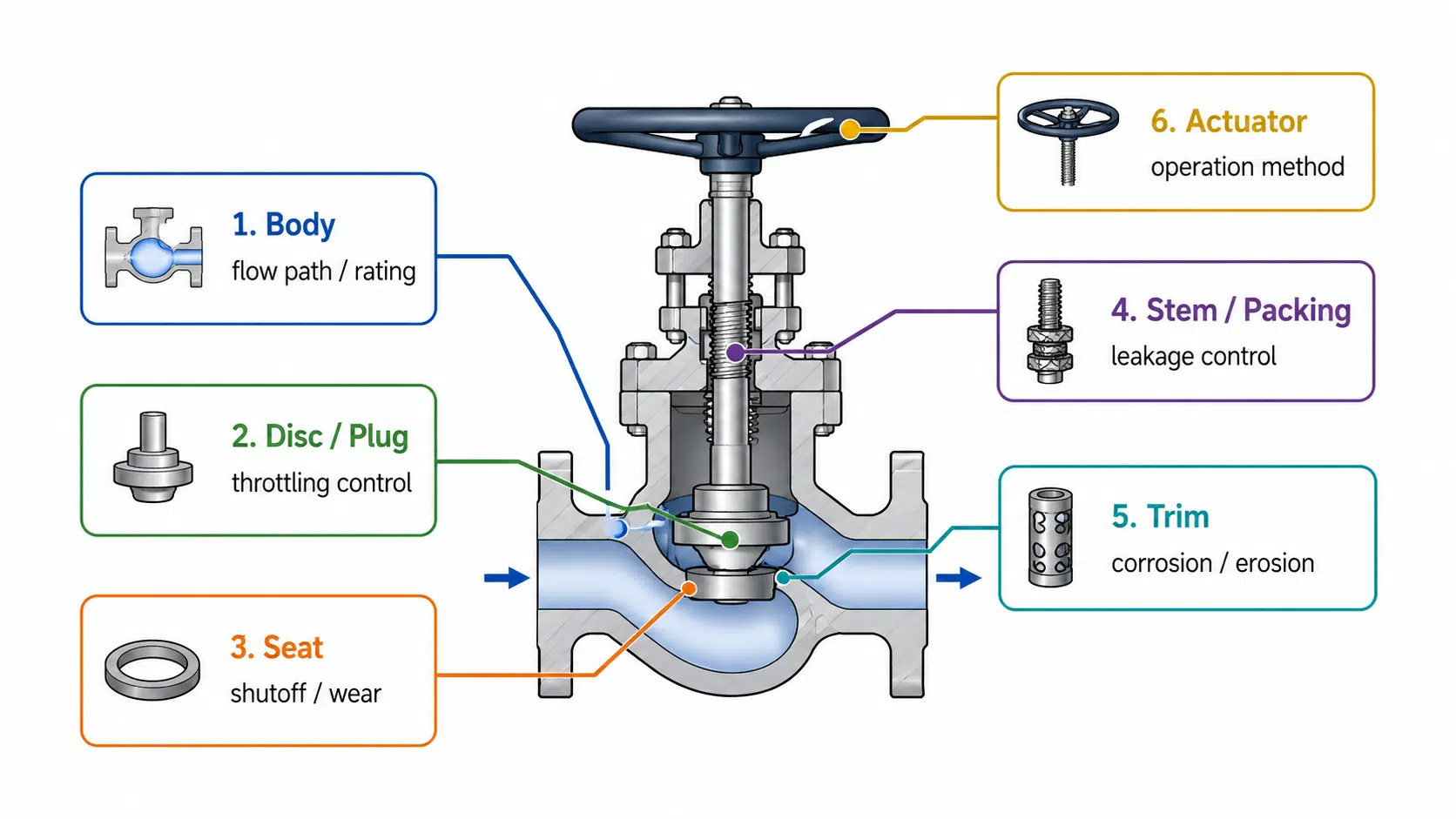

| Composant | Ce qu'il fait | Impact de la sélection |
|---|---|---|
| Corps | Fournit la limite de pression et la voie d'écoulement interne | Détermine la forme du corps, la tendance à la perte de charge, le raccord d'extrémité et la classe de pression. |
| Bonnet | Soutient la zone de la tige et permet d'accéder aux pièces internes | Affecte l'accès à la maintenance, l'adéquation pression/température et la disposition des joints. |
| Disque / Fiche | Se rapproche ou s'éloigne du siège pour réguler le débit | Affecte le comportement d'étranglement, les performances de fermeture, la résistance à l'usure et la stabilité de la commande. |
| Siège | Fournit la surface d'étanchéité interne | Doit correspondre au fluide, à la température, à la pression, à l'attente de fuite et à la conception de l'habillage. |
| Tige | Transfère le mouvement du volant ou de l'actionneur au disque / bouchon | Affecte le fonctionnement, la performance de l'emballage et la fiabilité du contrôle. |
| Emballage | Joints autour de la zone de la tige | Important pour le contrôle des fuites externes et les exigences de maintenance. |
| Soufflets | Assure une étanchéité supplémentaire de la tige dans les services sensibles aux fuites | Utilisé lorsque le risque de fuite externe est une préoccupation majeure. |
| Garniture | Comprend les pièces internes de contrôle en contact avec le fluide, telles que le disque, le siège, la tige et les pièces connexes. | Ils doivent être sélectionnés en fonction de la corrosion, de l'érosion, de la température, de la perte de charge, des conditions d'étranglement, de l'appariement des matériaux et du risque potentiel d'usure ou de grippage. |
| Actionneur | Actionne la vanne manuellement, pneumatiquement ou électriquement | Doit correspondre à la fréquence de fonctionnement, aux besoins d'automatisation, à la position de défaillance, à la force de fonctionnement et aux conditions du site. |
L'influence des composants sur l'étranglement, l'obturation, les fuites et la maintenance
Le même schéma corporel peut avoir des performances différentes en fonction de ses composants internes.
Par exemple :
- Un matériau de siège qui n'est pas compatible avec le fluide peut s'user, fuir ou tomber en panne prématurément.
- Un matériau de garniture qui n'est pas adapté aux milieux érosifs peut perdre ses performances de contrôle.
- Un emballage qui n'est pas adapté aux produits dangereux peut créer un risque de fuite externe.
- Un capot mal accessible peut rendre l'entretien difficile après l'installation.
- Un actionneur qui n'est pas adapté aux conditions de fonctionnement peut entraîner une commande instable ou un fonctionnement peu fiable.

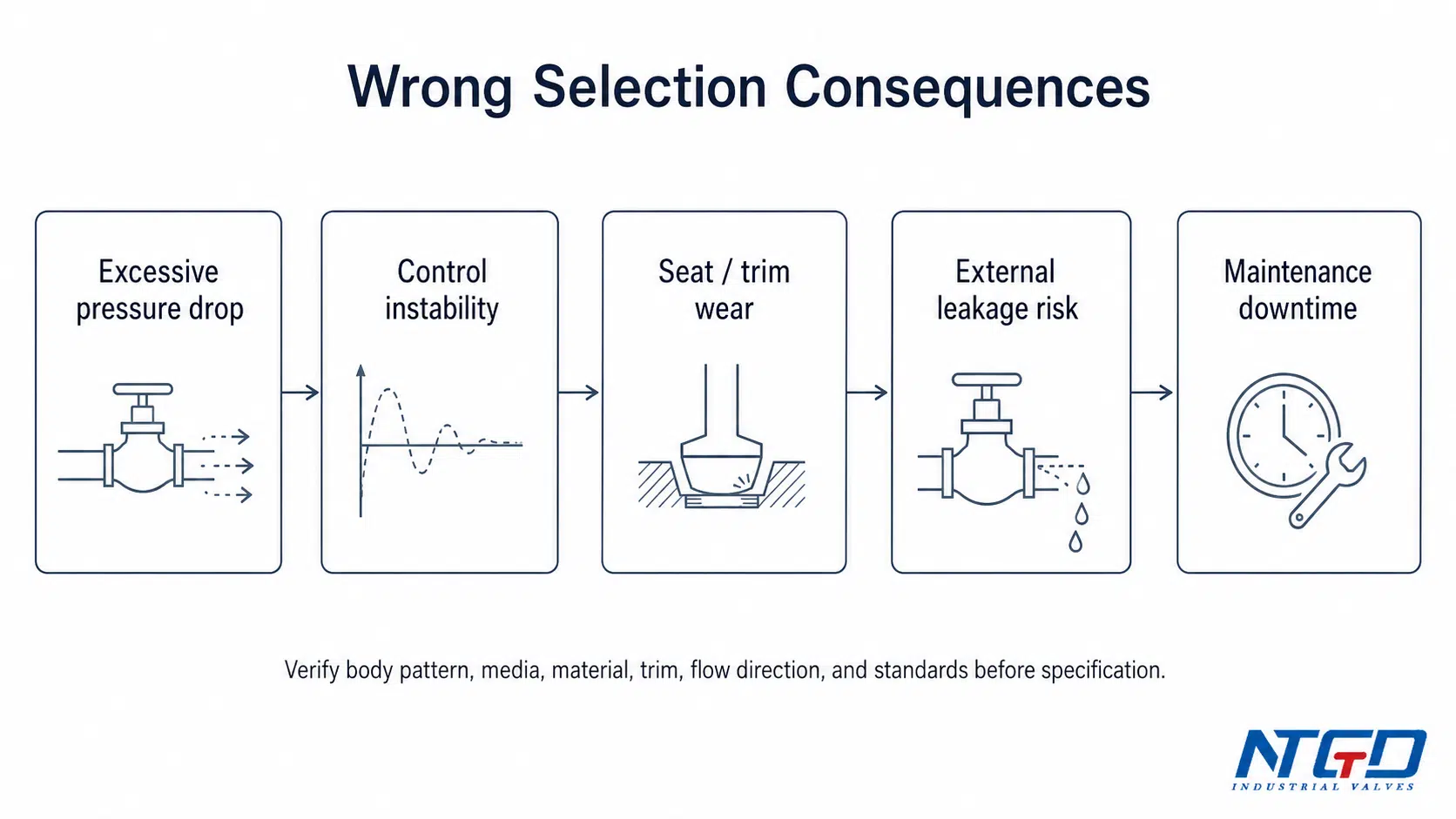

Une mauvaise sélection des composants peut transformer un modèle de corps approprié en une vanne peu fiable. En service abrasif, le siège et la garniture peuvent nécessiter des matériaux ou des traitements de surface résistants à l'érosion en fonction de la vitesse, de la teneur en solides et des exigences d'arrêt. Dans les applications toxiques ou volatiles, le dispositif d'étanchéité de la tige doit être examiné avec soin car les garnitures, les soufflets et l'accès pour la maintenance ont une incidence directe sur le risque de fuite externe.
C'est pourquoi la sélection du type de robinet à soupape doit être suivie d'une vérification des spécifications au niveau des composants. Un modèle de corps correct ne garantit pas des performances de service correctes si le siège, la garniture, l'étanchéité de la tige, le matériau et la méthode de fonctionnement ne sont pas également appropriés.
Comparaison des types de robinets à soupape : Trajet d'écoulement, perte de charge et applications
Le tableau ci-dessous compare les modèles de corps principaux et les types de robinets à soupape spéciaux en fonction de leur logique de sélection.
Matrice de comparaison des schémas corporels
Cette matrice permet de comparer rapidement les trois principaux types de corps de robinets à soupape en fonction des exigences de débit, des contraintes de perte de charge et de l'agencement des tuyauteries.
| Type de vanne à soupape | Logique de sélection principale | Trajet d'écoulement / Caractéristique du corps | Tendance à la chute de pression | Candidature commune | Principale mise en garde |
|---|---|---|---|---|---|
| Robinet à soupape en Z / en T | Restriction et régulation générales | Le flux change de direction à travers le corps et le siège. | Généralement plus élevé que les conceptions avec des voies d'écoulement plus douces | Contrôle général des processus, fluides propres, service d'étranglement courant | Vérifier la perte de charge admissible du système ; une vitesse élevée ou un service érosif peut accroître l'usure du siège et de la garniture. |
| Robinet à soupape en Y / Wye | L'étranglement avec réduction de la résistance à l'écoulement | La trajectoire interne en angle crée un flux plus régulier | Généralement inférieur au motif Z dans des conditions appropriées | Services où le contrôle du robinet à soupape est nécessaire mais où la perte de charge doit être réduite | Un débit plus régulier ne signifie pas une résistance nulle ; ne l'utilisez pas comme substitut à une vanne à faible perte à passage intégral sans avoir vérifié les données de débit. |
| Robinet à soupape à passage en équerre | Contrôle du débit et changement de direction à 90 degrés | L'entrée et la sortie sont disposées à un angle | Dépend de la conception, de l'ouverture et des conditions de service | Agencements compacts, points de changement de direction, service d'étranglement | Vérifier la direction de l'écoulement, l'orientation, le drainage, le risque de rétention du milieu et l'accès pour l'entretien. |
Comparaison des types spéciaux
Ce tableau permet de déterminer quand un robinet à soupape à usage spécial est nécessaire au lieu d'un modèle de corps standard.
| Type spécial | Pourquoi il est sélectionné | Ce qu'il résout principalement | Forme commune | Principale mise en garde |
|---|---|---|---|---|
| Robinet à soupape à trois voies | Mélange, détournement ou acheminement du flux | Configuration des flux à plusieurs ports | Acheminement des flux, lignes de mélange, détournement de service, changement de processus | Doit confirmer la fonction de l'orifice, l'équilibre de la pression, la logique de l'actionneur et l'attente de fuites. |
| Robinet à soupape à soufflet d'étanchéité | Réduction des fuites externes au niveau de la tige | Etanchéité des tiges et contrôle des émissions fugitives | Service toxique, volatil, dangereux, sous vide ou sensible aux fuites | Doit confirmer le matériau du soufflet, les attentes en matière de cycle, les limites de pression et de température, la garniture de secours et la méthode d'entretien. |
Cette comparaison montre pourquoi le type de robinet à soupape n'est pas une décision unique. La forme du corps, la fonction d'écoulement, la conception de l'étanchéité, le matériau et les conditions de service influencent tous la spécification finale.
Cadre de sélection des robinets à soupape
Une pratique guide de sélection des robinets à soupape doit commencer par les conditions de service, et non par une liste de produits. Le type de vanne ne doit être sélectionné que lorsque les exigences du processus sont claires. Pour une sélection plus large de la famille de vannes, la même critères de sélection des vannes industrielles doivent encore être vérifiées avant de réduire le choix à un type de robinet à soupape spécifique.
Commencer par le débit requis et le besoin d'étranglement
Il faut d'abord définir ce que la vanne doit faire. Pour choisir le bon robinet à soupape, Dans le cas d'une ligne de transport, il faut d'abord déterminer si la ligne a besoin d'un étranglement, d'une fermeture, d'un contrôle de la chute de pression ou d'un fonctionnement automatisé.
Demandez :
- La vanne sert-elle principalement à l'étranglement ?
- Doit-il être ajusté fréquemment ?
- Est-il utilisé uniquement pour l'isolation tout ou rien ?
- La ligne doit-elle être contrôlée de manière stable dans des conditions d'exploitation changeantes ?
- La perte de charge est-elle acceptable ?
- La faible résistance à l'écoulement est-elle plus importante que la précision du contrôle ?
- La vanne sera-t-elle actionnée manuellement ou automatisée ?
Si le service nécessite un étranglement ou une régulation stable, un robinet à soupape peut être un choix approprié. Si la ligne ne nécessite qu'une isolation à ouverture totale à faible résistance, un autre type de vanne peut être plus approprié. Si le système nécessite une ouverture ou une fermeture très rapide, le type de vanne et l'actionneur sélectionnés doivent également être examinés avant la spécification finale.
Vérifier la chute de pression et la direction du flux
La perte de charge est l'un des facteurs les plus importants dans le choix d'un robinet à soupape.
Un robinet à soupape en Z génère généralement une perte de charge plus importante car le flux change de direction à travers le corps. Un robinet à soupape en Y peut réduire la perte de charge en utilisant une trajectoire angulaire plus douce. Un robinet à soupape à profil angulaire peut convenir à des applications où la conduite a déjà besoin d'un virage à 90 degrés.
Avant la sélection finale, comparez :
- le débit requis ;
- la perte de pression admissible ;
- taille de la valve ;
- le schéma corporel ;
- la conception des garnitures ;
- poste à pourvoir ;
- le sens de l'écoulement ;
- des informations sur la fiche technique du fabricant.
Ne présumez pas des valeurs exactes de perte de charge ou de Cv à partir du seul type de vanne. La valeur finale dépend de la conception du fabricant, de la taille de la vanne, de la garniture, de l'ouverture, des conditions d'écoulement et de la méthode de calcul.
La direction du flux est également importante. Un sens d'écoulement incorrect peut augmenter la force de fonctionnement, modifier la charge du siège, réduire l'efficacité de l'étanchéité du siège, accélérer l'usure locale de la garniture ou affecter le comportement des fuites. Il convient de toujours respecter le marquage permanent du sens d'écoulement sur le corps du robinet, la fiche technique du fabricant et les instructions d'installation du robinet sélectionné.
Faire correspondre le média, le matériau, le siège et la garniture
La compatibilité des milieux influe sur le choix du matériau du corps, de la garniture, du siège, de la garniture, du joint et du soufflet.
| Condition de support / de service | Impact de la sélection |
|---|---|
| Eau propre ou service général non corrosif | Les matériaux standard peuvent convenir, mais la pression et la température doivent encore être confirmées. |
| Service vapeur ou haute température | Le corps, le capot, la garniture, le joint, le siège et les garnitures doivent être vérifiés pour s'assurer qu'ils sont adaptés à la température. |
| Milieux corrosifs | Les matériaux de la carrosserie et des garnitures doivent résister aux attaques chimiques dans les conditions de concentration et de température réelles. |
| Supports abrasifs ou sales | Le risque d'usure du siège et de la garniture augmente ; une garniture spéciale ou un autre type de soupape peut être nécessaire. |
| Milieux toxiques ou volatils | Une construction avec soufflet d'étanchéité peut être envisagée pour contrôler les fuites externes. |
| Milieux visqueux | La résistance à l'écoulement, les exigences en matière de nettoyage et d'entretien doivent être soigneusement vérifiées. |
| Service sensible aux fuites | L'étanchéité de la tige, la garniture, la conception du soufflet et les attentes en matière de fuite doivent être examinées. |
Le choix du matériau ne doit jamais être deviné à partir du nom du type de vanne, et matériau du siège du robinet à soupape doit être examinée en même temps que le support, la température, la pression, l'attente de fuite et la conception de la garniture.
Le principe général de sélection des vannes est que l'adéquation d'une vanne dépend des éléments suivants les matériaux utilisés en relation avec le fluide transporté ainsi que la conception mécanique.
Il doit être vérifié en fonction du fluide, de la concentration, de la pression et de la température de fonctionnement, de la vitesse et des attentes en matière d'entretien. Pour un service corrosif, solutions contre la corrosion des vannes doit être examinée en même temps que le matériau du corps, le matériau de la garniture, la garniture d'étanchéité et la température de fonctionnement. En cas de service corrosif ou érosif, le matériau du corps ne suffit pas ; la compatibilité du siège, de la garniture et du joint peut déterminer si le robinet reste stable en fonctionnement ou s'il souffre d'une usure précoce, de fuites ou de collage. La construction du corps doit également être examinée, en particulier lorsque l'on compare les produits suivants robinets à soupape en acier moulé ou en acier forgé pour la pression, la taille et la sévérité du service.

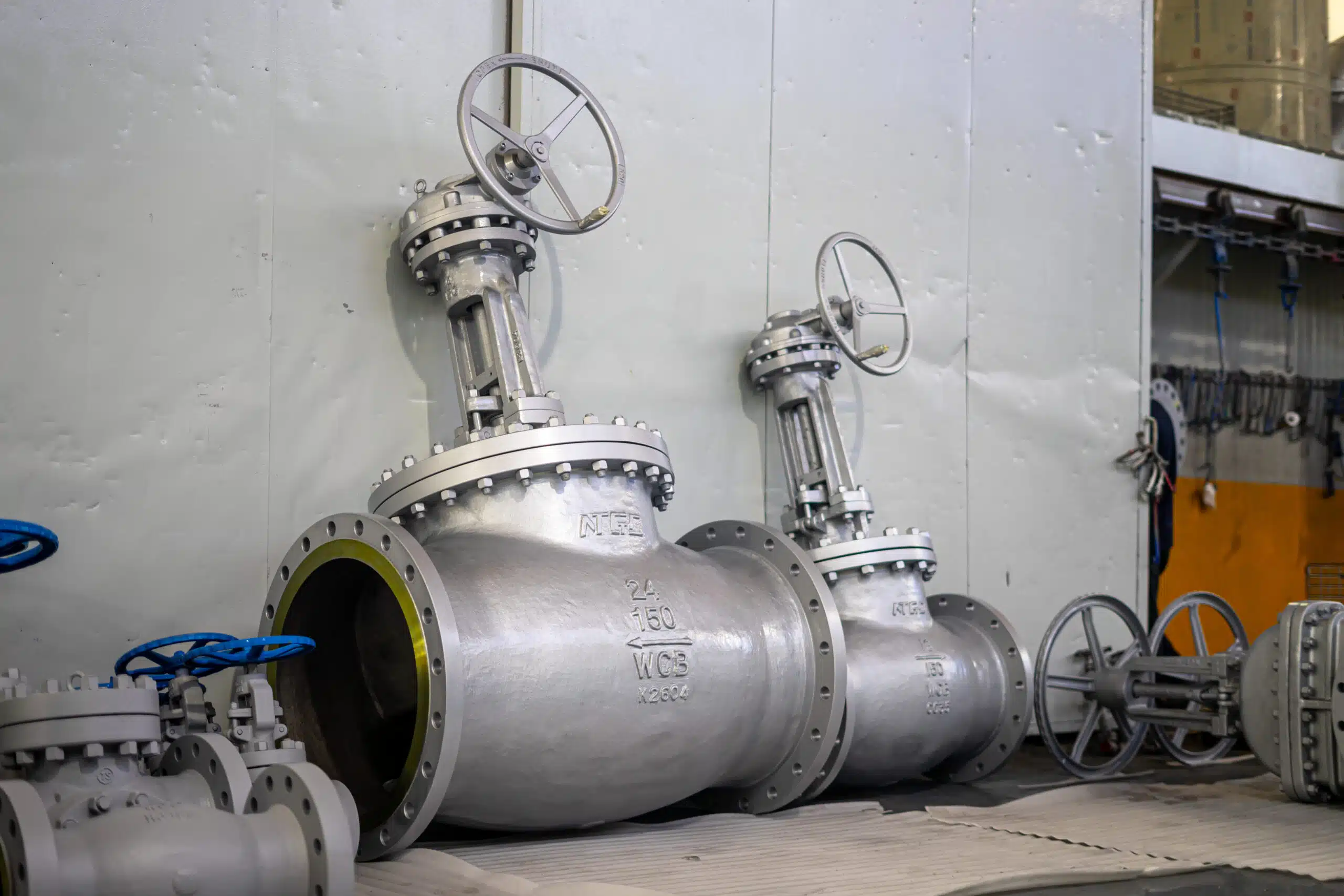

Confirmer la pression, la température, l'actionnement et l'accès à la maintenance
Un robinet à soupape peut être disponible dans de nombreuses classes de pression et de nombreux matériaux, mais la valeur nominale correcte dépend de la conception réelle, du matériau du corps, de la norme applicable, du raccord d'extrémité et de la température de fonctionnement.
Avant la spécification, confirmer :
- pression de conception ;
- pression de fonctionnement ;
- température de conception ;
- température de fonctionnement ;
- classe de pression ;
- matériau du corps ;
- et le matériau des sièges ;
- connexion finale ;
- méthode d'actionnement ;
- l'orientation de l'installation ;
- l'espace de maintenance.

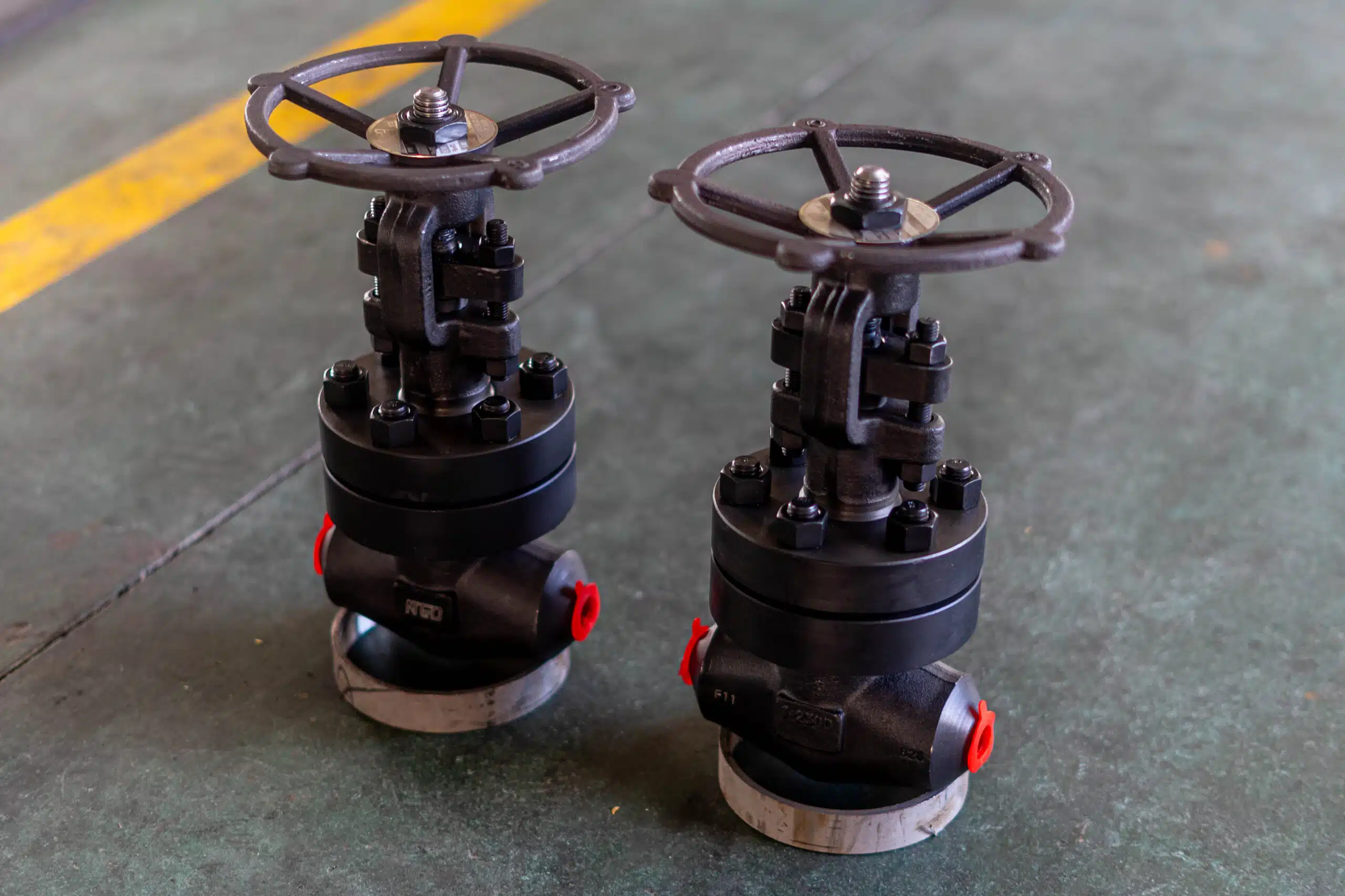

Lorsque la classe de pression et la pression différentielle deviennent les facteurs déterminants, un robinet à soupape haute pression doit être vérifiée par rapport à la fiche technique du projet et aux conditions de service.
La méthode d'exploitation influe également sur la sélection.
| Type d'opération | Utilisation typique | Contrôle de la sélection |
|---|---|---|
| Fonctionnement manuel | Opération locale occasionnelle | Vérifier l'accès au volant, le couple de manœuvre et l'espace de maintenance. |
| Actionnement pneumatique | Modulation fréquente ou contrôle automatisé | Vérifier l'alimentation en air, la position d'échec, le dimensionnement de l'actionneur et le signal de commande. |
| Actionnement électrique | Fonctionnement à distance lorsque la commande électrique est préférable | Vérifier l'alimentation électrique, la vitesse, le couple, le boîtier et les exigences de contrôle. |
| Assemblage de la valve de contrôle | Contrôle continu des processus | Vérifier ensemble l'actionneur, le positionneur, la compensation, la caractéristique de débit et la réponse du système. |
L'accès à l'entretien est souvent négligé, en particulier lorsque entretien des robinets à soupape exige de vérifier la garniture, la tige, le siège, le disque, le corps ou le chapeau après l'installation. Lorsque l'accès à la tuyauterie boulonnée et le dégagement pour l'entretien sont importants, robinets à soupape à brides peut constituer une voie d'installation plus pratique.
Utiliser les normes comme contrôle final
Normes de conception des robinets à soupape et robinet à soupape standard doivent être traitées comme une vérification finale de l'ajustement, et non comme le sujet principal de cette page.
En fonction des exigences du projet, les normes pertinentes peuvent concerner les caractéristiques de pression et de température, la conception de l'enveloppe de pression, les raccords d'extrémité, l'inspection et les essais, les dimensions face à face, les exigences en matière d'émissions fugitives, la certification des matériaux et les spécifications d'achat propres au projet, par exemple, ASME B16.34 couvre les valeurs nominales de pression et de température, les dimensions, les tolérances, les matériaux, les essais et le marquage pour les constructions de vannes concernées.
Les exigences exactes en matière de normes doivent être définies à partir des documents du projet, des codes applicables et des fiches techniques des fabricants. Les exigences en matière d'inspection et d'essais doivent également être confirmées, notamment méthodes d'essai de pression pour les soupapes industrielles lorsque les spécifications du projet exigent une vérification hydrostatique ou une vérification de l'étanchéité. Cet article ne doit pas se substituer à un examen complet de la norme ou de la conformité.
Cartographie des applications et liste de contrôle pour l'adaptation et l'évitement
Le tableau ci-dessous donne un point de départ pratique pour faire correspondre les conditions de service aux types de robinets à soupape. Il ne remplace pas une fiche technique ou une spécification de projet, mais il permet d'orienter la sélection.
Condition d'application → Type de robinet à soupape recommandé
| Conditions d'application | Type probable Direction | Pourquoi cela convient-il ? | Contrôle supplémentaire |
|---|---|---|---|
| Etranglement général dans les lignes de process propres | Robinet à soupape en Z / en T | Conception commune pour la régulation du débit | Confirmer que la perte de charge totale du système reste conforme aux exigences du processus. |
| Nécessité d'une perte de charge inférieure à celle d'un modèle standard | Robinet à soupape en Y / Wye | Chemin d'écoulement angulaire plus lisse | Vérifier si le chemin d'écoulement plus lisse est suffisant pour atteindre le débit requis et l'objectif de perte de pression. |
| Le pipeline a besoin d'un changement de direction à 90 degrés | Robinet à soupape à passage en équerre | Combine le changement de direction et le contrôle du débit | Confirmer le sens d'écoulement, l'évacuation, l'orientation et l'accès au capot avant l'installation. |
| Mélanger ou dévier le flux | Robinet à soupape à trois voies | Conçu pour le routage multiport | Confirmer la disposition des orifices, l'équilibre des pressions, la logique de l'actionneur et l'attente de fuites. |
| Milieux toxiques, volatils ou sensibles aux fuites | Robinet à soupape à soufflet d'étanchéité | Réduit le risque de fuite de tige | Confirmer le matériau du soufflet, le nombre de cycles attendus, la limite pression-température et la disposition de la garniture de secours. |
| Service à haute température ou à vapeur | Bien évaluée robinet à soupape à vapeur avec un matériel et un emballage appropriés | Les robinets à soupape sont couramment utilisés pour réguler les services | Confirmer la pression et la température nominales, l'adéquation de la garniture et le matériau de la garniture. |
| Milieux corrosifs | Robinet à soupape sélectionné en fonction du matériau | La compatibilité de la carrosserie, des sièges et des garnitures est essentielle | Confirmer la concentration du produit, la température de fonctionnement, le matériau de garniture et la compatibilité des joints. |
| Supports sales ou abrasifs | Attention, des garnitures spéciales ou un autre type de valve peuvent être nécessaires. | L'usure des sièges et des garnitures peut devenir importante | Confirmer la teneur en solides, la vitesse, le plan d'usure du siège/de la garniture et les intervalles d'entretien prévus. |
| Priorité aux faibles pertes de charge | Le modèle en Y peut aider, mais un autre type de soupape peut être plus approprié. | Les robinets à soupape créent généralement plus de résistance que les robinets à passage direct. | Comparer la perte de pression totale du système avant d'accepter un type de robinet à soupape. |
Pour le GNL ou le service à ultra-basse température, il est possible d'utiliser un robinet à soupape cryogénique doivent être vérifiés séparément car les exigences en matière de matériaux, de joints, de conception du chapeau et d'essais changent de manière significative.
Quand un robinet à soupape est une bonne solution
Un robinet à soupape est généralement un bon choix lorsque le système nécessite un débit contrôlé plutôt qu'une simple isolation ouverte/fermée.
Les conditions de bonne adaptation sont les suivantes :
- l'étranglement ou la régulation du service ;
- ajustement fréquent du débit ;
- besoin d'un contrôle stable dans des conditions d'exploitation changeantes ;
- des milieux propres ou modérément propres ;
- perte de charge acceptable ;
- les applications où l'arrêt et la performance de la commande sont tous deux importants ;
- les services pour lesquels l'accès à la maintenance par le haut est utile ;
- où la garniture, le siège et l'actionneur peuvent être correctement spécifiés.
Un robinet à soupape est particulièrement utile lorsque le processus nécessite une relation contrôlée entre le mouvement de la tige et la variation du débit. Les performances finales dépendent toujours de la conception de la garniture, de la sélection de l'actionneur, des conditions de débit et de la qualité de l'installation.
Quand reconsidérer la sélection
Un robinet à soupape n'est pas la meilleure solution pour toutes les canalisations.
Reconsidérer la sélection lorsque :
- le système nécessite une très faible perte de charge ;
- La priorité principale est d'assurer un débit complet avec un minimum de restrictions ;
- le média contient des solides lourds ou des particules abrasives ;
- le risque d'érosion des sièges et des garnitures est élevé ;
- le service n'a besoin que d'une simple isolation marche-arrêt ;
- la vanne sera installée dans un endroit où l'accès à la maintenance est difficile ;
- La pression et la température nominales ne sont pas claires ;
- la compatibilité des matériaux n'a pas été vérifiée ;
- le sens d'écoulement requis ne peut pas être installé correctement ;
- le système nécessite une ouverture ou une fermeture très rapide et la combinaison vanne/actionneur n'a pas été examinée.
Si la ligne a surtout besoin d'une isolation à faible résistance plutôt que d'un étranglement, comparez robinets-vannes et robinets à soupape avant de choisir le type de vanne. Pour les solides lourds ou les boues, vannes pour les applications de boues doit être examinée avant de supposer qu'un robinet à soupape peut supporter le risque d'usure.
Dans ce cas, le projet peut nécessiter un autre type de robinet ou un robinet à soupape spécialement conçu avec une garniture, un matériau et une planification de la maintenance adaptés. Un mauvais choix peut entraîner une instabilité du contrôle, une usure prématurée des garnitures, une augmentation des coûts de maintenance ou des temps d'arrêt imprévus.
Vérification finale de l'adéquation de l'appel d'offres
Avant d'envoyer un appel d'offres ou de confirmer la spécification, vérifiez les points suivants. Si la spécification de la tuyauterie exige des extrémités à brides, les robinet à soupape à bride doit être vérifiée en même temps que la classe de pression, la dimension face à face et les exigences en matière de joints.
| Élément de vérification de l'ajustement | Pourquoi c'est important |
|---|---|
| Taille de la vanne | Affecte la capacité d'écoulement, la perte de charge et l'adaptation de l'installation. |
| Classe de pression | Doit correspondre à la pression de la ligne et à la spécification applicable |
| Plage de température | Affecte le choix des matériaux de la carrosserie, des garnitures, des joints, des sièges et des garnitures. |
| Les médias | Détermine les décisions relatives aux matériaux, à la corrosion, à l'érosion et au contrôle des fuites. |
| Modèle de corps | Détermination de la trajectoire de l'écoulement et de la tendance à la perte de charge |
| Sens d'écoulement | Il faut suivre les instructions du fabricant |
| Conception des sièges et des garnitures | Affecte l'étranglement, l'arrêt, l'usure et la stabilité de la commande. |
| Matériau de la carrosserie et des garnitures | Doit correspondre aux conditions de milieu, de température et de corrosion |
| Raccordement final | Doit correspondre à la norme de tuyauterie et aux exigences d'installation |
| Méthode d'actionnement | Doit correspondre à la fréquence des opérations et aux besoins de contrôle |
| Accès pour l'entretien | Doit permettre l'inspection, le réglage de l'emballage et l'entretien en toute sécurité. |
| Normes applicables | Doit être vérifié à partir de la spécification du projet et de la fiche technique. |
Ce contrôle final est particulièrement important pour les services sensibles à la vapeur, aux produits chimiques, aux températures élevées, à la corrosion, aux risques, aux automatismes ou aux fuites.
FAQ sur les types de robinets à soupape et leur sélection
Quels sont les principaux types de robinets à soupape ?
Les principaux types de corps de robinets à soupape sont les robinets à soupape à configuration Z / T, à configuration Y / Wye et à configuration angulaire. Les robinets à soupape à trois voies et les robinets à soupape à soufflet d'étanchéité sont également courants, mais il est préférable de les considérer comme des types de configuration spéciale ou de service spécial plutôt que comme une même catégorie de corps.
Un robinet à soupape en Z est-il identique à un robinet à soupape en T ?
Dans de nombreuses références industrielles, les robinets à soupape à modèle Z, à modèle T, à modèle Tee et à modèle standard font référence à la conception commune du corps du robinet à soupape où le fluide change de direction à travers le corps et le siège. La dénomination peut varier selon le fabricant ou la région, il convient donc de vérifier la fiche technique.
Quelle est la principale différence entre les robinets à soupape de type Z et ceux de type Y ?
La principale différence réside dans la voie d'écoulement interne. Pour une comparaison plus approfondie de l'adéquation des services, voir ce guide de Robinet à soupape en T et robinet à soupape en Y. Un robinet à soupape en Z utilise une voie d'écoulement plus tortueuse qui permet un étranglement stable mais crée généralement une perte de charge plus importante. Un robinet à soupape en Y utilise une voie angulaire plus douce et est donc souvent envisagé lorsque le système a encore besoin d'un contrôle par robinet à soupape mais doit réduire la résistance à l'écoulement.
Quel type de robinet à soupape présente la plus faible perte de charge ?
Un robinet à soupape en Y offre généralement un passage plus fluide qu'un robinet à soupape standard en Z et peut réduire la perte de charge dans les applications appropriées. La perte de charge réelle dépend toujours de la taille du robinet, de la conception de la garniture, de la position d'ouverture, du débit, des données du fabricant et du calcul du système.
Quand faut-il choisir un robinet à soupape à passage en équerre ?
Un robinet à soupape à angle est utile lorsque le tracé de la tuyauterie nécessite un virage à 90 degrés et que le système a toujours besoin d'un étranglement ou d'une fermeture contrôlée. Il peut réduire la nécessité d'un coude supplémentaire, mais la direction de l'écoulement, l'orientation, l'évacuation et l'accès pour la maintenance doivent être confirmés.
Tous les services sensibles aux fuites nécessitent-ils un robinet à soupape à soufflet d'étanchéité ?
Pas toujours. Un robinet à soupape à soufflet d'étanchéité est souvent envisagé lorsque le risque de fuite de la tige externe est critique, en particulier pour les fluides toxiques, volatils, dangereux, coûteux, sous vide ou sensibles à l'environnement. Pour les services moins sévères, la conception de la garniture, les exigences de maintenance et les attentes du projet en matière de fuite doivent également être examinées avant de décider si l'étanchéité par soufflet est nécessaire.
Le sens d'écoulement d'un robinet à soupape est-il important ?
Oui. Le sens d'écoulement peut affecter la chute de pression, la charge du siège, le comportement de fuite, la force de fonctionnement et l'usure des garnitures. Il convient de toujours respecter le marquage du sens d'écoulement et les instructions de la fiche technique du fabricant.
Comment sélectionner le bon type de robinet à soupape ?
Commencez par la fonction de service : étranglement, fermeture, mélange, dérivation ou contrôle des fuites. Choisissez ensuite le modèle de corps approprié, vérifiez la perte de charge et la direction du débit, associez le fluide au matériau, à la garniture et au siège, confirmez la pression et la température nominales, décidez de la méthode de fonctionnement et vérifiez les normes applicables au projet.
Que faut-il vérifier pour les normes de conception des robinets à soupape ?
Commencez par vérifier les spécifications du projet, la classe de pression, le matériau, le raccord d'extrémité, les exigences en matière d'inspection et d'essai, les exigences en matière de face-à-face, les attentes en matière de fuites et toute exigence en matière d'émissions fugitives ou de certification. La norme ou le code exact dépend du projet et doit être vérifié par rapport à la fiche technique du fabricant et à la spécification d'achat.
Conclusion
La sélection d'un robinet à soupape doit commencer par les exigences de service, et pas seulement par la taille ou la classe de pression du robinet. Les principaux modèles de corps de robinets à soupape - modèle Z, modèle Y et modèle d'angle - diffèrent principalement en termes de débit, de perte de charge et d'agencement des tuyauteries. Les robinets à soupape à trois voies et à soufflet d'étanchéité ajoutent des fonctions spéciales d'acheminement du débit et de contrôle des fuites.
Pour la plupart des projets industriels, la meilleure approche consiste à comparer le modèle de corps, à confirmer l'exigence d'étranglement, à vérifier la perte de charge, à adapter les matériaux et les garnitures au fluide et à vérifier la spécification finale par rapport à la fiche technique et à la norme du projet.
Un robinet à soupape bien choisi peut assurer un étranglement stable et un service fiable. Un robinet mal choisi peut entraîner une perte de pression excessive, un risque de fuite, une usure des garnitures, des difficultés de maintenance, une instabilité du contrôle ou un fonctionnement incorrect dans la canalisation.
Besoin d'aide pour sélectionner un type de robinet à soupape ?
Si vous choisissez un robinet à soupape pour la vapeur, les produits chimiques, le traitement de l'eau, le mazout, les hautes températures, les produits corrosifs, automatisés ou sensibles aux fuites, NTGD Valve peut vous aider à examiner les conditions de l'application avant la spécification finale. Partagez le fluide, la taille du robinet, la classe de pression, la température, l'exigence de contrôle du débit, le raccord d'extrémité, le matériau préféré et la méthode de fonctionnement afin que le type de robinet, la garniture et la conception de l'étanchéité puissent être vérifiés avec plus de précision.
Grâce à ces détails de service, le modèle de corps sélectionné, la conception de la garniture, le choix des matériaux et la disposition des joints peuvent être vérifiés avant que la spécification de la vanne ne soit finalisée.
