La comparaison entre une vanne à bille à accès par le haut et une vanne à bille à accès latéral porte principalement sur la conception du corps de vanne et l'accès pour l'entretien. Une vanne à bille à accès par le haut est accessible par le haut grâce à un chapeau ou un couvercle amovible, tandis qu'une vanne à bille à accès latéral est généralement assemblée par le côté à l'aide d'un corps divisé en deux ou trois parties.
Le principal compromis réside dans Coût de l'accès à la maintenance en cours de vie par rapport au coût d'acquisition initial et au coût de démantèlement prévu. On opte généralement pour des vannes à bille à entrée par le haut lorsque le démontage de la vanne s'avère difficile, que les temps d'arrêt sont coûteux ou que l'accès à l'intérieur de la vanne doit être pris en compte dans la stratégie de maintenance. Les vannes à bille à entrée latérale sont souvent choisies lorsque l'on peut se contenter d'un coût initial moindre, d'une grande disponibilité et d'un démontage programmé lors des opérations de maintenance.
Le choix le plus judicieux ne se fait pas uniquement en fonction du nom. Il dépend de la classe de pression, de la conception du siège, du système d'étanchéité, du matériau, de la température, du tracé de la canalisation, de l'espace disponible pour l'installation, de la fenêtre d'arrêt, ainsi que de la fréquence à laquelle la vanne peut nécessiter un entretien interne.
Réponse rapide : robinet à boisseau sphérique à entrée par le haut ou par le côté
La principale différence entre un robinet à boisseau sphérique à entrée par le haut et un robinet à boisseau sphérique à entrée latérale réside dans la manière dont on accède aux composants internes du robinet : L'entretien des vannes à entrée par le haut s'effectue par le haut, via le chapeau, tandis que celui des vannes à entrée latérale s'effectue via le raccord latéral du corps ou via le corps divisé..
Pour un acheteur du secteur de l'ingénierie, cette différence va au-delà de la simple facilité d'entretien. Si une vanne doit être démontée d'une canalisation difficile d'accès pour une inspection de routine du siège, une simple opération d'entretien peut se transformer en un arrêt de production de grande envergure, impliquant des travaux de levage, des perturbations sur la tuyauterie, des risques pour la sécurité et des contrôles de remise en service. Si la vanne peut être démontée facilement lors d'un arrêt planifié, une conception à entrée latérale peut constituer une solution plus économique.
L'entrée par le haut est généralement plus intéressante lorsque l'entretien en service, la réduction du risque de temps d'arrêt, la présence de canalisations soudées ou difficiles à démonter, ou encore la grande taille de la vanne constituent des préoccupations majeures. L'entrée par le côté est généralement plus pratique lorsque le budget du système est limité, que l'entretien est peu fréquent et que le démontage planifié de la vanne est acceptable.
Cette comparaison porte sur Conception de l'accès au châssis et à l'entretien. Cela ne signifie pas pour autant qu’un modèle soit automatiquement plus résistant, plus sûr ou mieux adapté à toutes les applications à haute pression ou en conditions difficiles. Le choix final dépend toujours des spécifications complètes de la vanne et des données fournies dans l’appel d’offres.
Tableau comparatif entre les robinets à bille à entrée par le haut et à entrée latérale
Le tableau ci-dessous présente une première comparaison pratique. Utilisez-le pour déterminer l'orientation probable, puis vérifiez la conception finale du corps de la vanne en vous référant à la fiche technique du projet, au plan de la vanne, à la classe de pression, au matériau, à la conception du siège, au fluide, à la température, aux exigences d'essai et au plan de maintenance.
| Point de comparaison | Robinet à boisseau sphérique à entrée par le haut | Robinet à boisseau sphérique à entrée latérale | Note de sélection |
|---|---|---|---|
| Construction du corps | Se compose généralement d'un corps monobloc muni d'un capot ou d'un couvercle amovible | On utilise généralement une conception en deux ou trois parties | Vérifiez le plan d'exécution. Si l'ouvrage livré ne correspond pas au mode d'accès prévu, les travaux d'entretien sur site risquent de ne pas être conformes au plan de chantier. |
| Accès interne | On accède aux éléments internes depuis le haut | Pour accéder aux pièces internes, il faut démonter le corps ou retirer la vanne à des fins d'entretien. | Le sens d'accès détermine la manière dont la vanne sera isolée, ouverte, soulevée, inspectée et remise en service. |
| Maintenance en cours d'exploitation | Permet souvent d'inspecter ou de remplacer des pièces internes sans que la carrosserie ne quitte la chaîne de production | Nécessite souvent le démontage de la soupape ou un démontage plus poussé du corps pour les interventions internes | Ceci est particulièrement important lorsque la période d'arrêt, l'accès aux installations de levage et le délai de remise en service constituent des risques majeurs pour le projet. |
| Coût initial | Généralement plus élevé en raison d'une conception et d'un usinage plus complexes du corps de la pièce | Généralement plus bas en raison de la conception courante à carrosserie divisée | Comparez le coût d'achat aux coûts prévisionnels liés aux arrêts de production et à l'intervention sur site. |
| Coût du cycle de vie | Cela peut être avantageux lorsque la facilité d'accès permet de réduire les temps d'arrêt et les travaux de démontage | Peut s'avérer avantageux lorsque l'entretien est peu fréquent et qu'un retrait planifié est acceptable | La valeur du cycle de vie dépend de la fréquence d'entretien, de l'accès aux pièces de rechange, de la main-d'œuvre et des coûts liés aux arrêts de production. |
| Prise en compte des voies de fuite | De nombreux modèles comportent moins de raccords, mais l'étanchéité dépend toujours des sièges, des joints, de l'usinage et de la qualité de l'assemblage | La conception en deux parties comporte davantage de joints, mais une vanne correctement conçue peut tout de même assurer une étanchéité fiable | Le nombre de joints de la carrosserie n'est qu'un facteur de risque parmi d'autres. La conception des sièges, la compression des joints d'étanchéité, le serrage des boulons et les essais restent des éléments essentiels. |
| Pression et température | Peut être sélectionné pour des applications exigeantes lorsque la classe, le matériau, le siège, le support de bille et la norme correspondent aux conditions d'utilisation | Peut également être choisi pour des applications exigeantes lorsqu'il est correctement conçu | Ne choisissez pas le type de corps comme seul critère pour une utilisation en haute pression ou à haute température. |
| Dégagement nécessaire à l'installation | Il faut disposer d'un espace suffisant au-dessus du moteur pour pouvoir retirer le capot et les pièces internes. | Doit disposer d'un espace suffisant sur le côté pour permettre l'accès ou le démontage en vue de l'entretien | Avant de faire votre choix, vérifiez la disposition du support de tuyauterie, la hauteur de l'actionneur, l'isolation, l'espace nécessaire au levage et les équipements situés à proximité. |
| Situation idéale | Conduites critiques, démontage difficile des vannes, inspections internes fréquentes, contraintes liées aux soudures ou aux éléments enfouis, ou coût élevé des temps d'arrêt | Systèmes industriels standard, maintenance planifiée, démontage simplifié, grande disponibilité ou projets soumis à des contraintes budgétaires | Le tableau sert de guide pour la présélection. Les données de l'appel d'offres et les plans déterminent la conception finale du corps de vanne. |
Le point essentiel est que le choix entre “ vanne à bille à entrée par le haut et vanne à entrée latérale ” ne se résume pas à une simple opposition entre « bon » et « mauvais ». Il s'agit d'un compromis entre l'accès pour la maintenance, le coût d'achat, la planification des interventions sur site, la conception des joints d'étanchéité, les exigences en matière de pression et les risques liés au projet.
Que sont les vannes à bille à entrée par le haut et à entrée latérale ?
Qu'est-ce qu'un robinet à boisseau sphérique à entrée par le haut ?
A robinet à boisseau sphérique à entrée par le haut Il s'agit d'une vanne à bille dont les principaux composants internes sont accessibles par le haut du corps de vanne. Dans une conception classique, le chapeau amovible ou couvercle supérieur permet d'accéder à la bille, aux sièges, à la tige et aux éléments d'étanchéité.
Dans le domaine industriel, l'élément déterminant ne réside pas uniquement dans l'ouverture par le haut en soi. L'intérêt d'un robinet à boisseau sphérique à accès par le haut réside dans sa capacité à réduire les perturbations sur la canalisation lors des opérations d'inspection ou d'entretien interne.
On envisage généralement l'utilisation d'une vanne à entrée par le haut lorsque le démontage de la conduite s'avère difficile, que la vanne est de grande taille ou lourde, ou encore lorsque le projet doit limiter les risques liés à l'arrêt de l'installation. Il convient toutefois de vérifier la classe de pression, le matériau, la conception du siège, l'espace disponible pour l'installation et les conditions d'exploitation.
Qu'est-ce qu'un robinet à boisseau sphérique à entrée latérale ?
A robinet à boisseau sphérique à entrée latérale Il s'agit d'une vanne à bille dont la bille, les sièges et les joints sont montés par le côté du corps. Le corps de la vanne est généralement constitué d'un corps en deux ou trois parties.
Cette conception est courante dans les réseaux de tuyauterie industriels, car elle est pratique, largement disponible et souvent plus économique à l'achat. Une vanne à bille à entrée latérale peut constituer un choix fiable lorsque l'application est standard, que la vanne peut être démontée lors d'arrêts programmés et que l'installation offre un accès suffisant pour le démontage.
Le risque lié au choix de la vanne apparaît lorsque la conduite est difficile à démonter ou lorsque des inspections internes sont prévues à fréquence régulière. Dans ces cas-là, le coût du démontage et de la réinstallation peut s'avérer supérieur au prix initial de la vanne.
Pourquoi compare-t-on ces deux types de carrosserie ?
On compare ici les vannes à bille à entrée par le haut et celles à entrée latérale, car toutes deux permettent d'assurer la fermeture de la conduite, mais elles ont des implications différentes en termes d'entretien sur site et de coûts.
Cette comparaison revêt une importance particulière lorsqu'un projet concerne :
- difficulté à démonter la soupape ;
- temps d'arrêt coûteux ;
- inspections internes fréquentes ;
- les vannes de grande taille ou lourdes ;
- les canalisations soudées, enterrées, situées à distance ou difficiles d'accès ;
- des exigences strictes en matière d'étanchéité, de pression, de température ou d'essais ;
- espace libre vers le haut limité ou espace de démontage latéral restreint.
Plus un projet présente de ces caractéristiques, moins la décision doit être fondée uniquement sur le coût initial. La conception de l'entrée du corps fait alors partie intégrante de la stratégie de maintenance, et ne se limite plus à un simple détail de fabrication de la vanne.

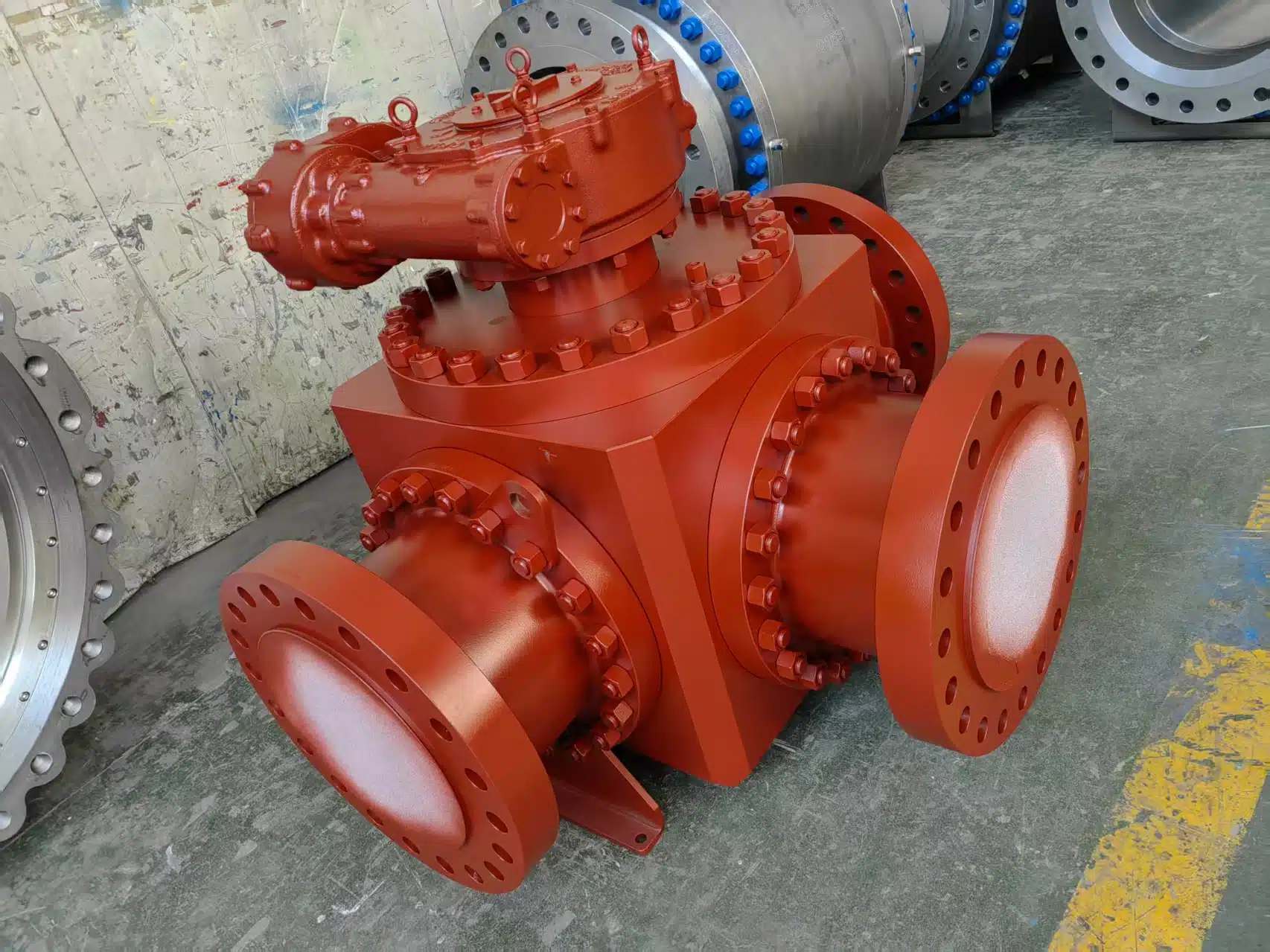

Conception de la carrosserie : accès par le capot supérieur ou accès latéral par carrosserie divisée
Conception à accès par le haut : corps monobloc et capot amovible
Dans de nombreux modèles de vannes à bille à accès par le haut, le corps de la vanne est conçu comme un corps monobloc résistant à la pression. Les composants internes sont insérés et entretenus par le haut, via un chapeau ou un couvercle amovible.
Cette conception permet de limiter la nécessité d'intervenir sur les raccords de la canalisation lors des opérations de maintenance. Lorsque la conduite est correctement isolée, dépressurisée, vidangée et sécurisée, les techniciens peuvent accéder à la bille, aux sièges et aux joints par le haut, sans qu'il soit nécessaire de démonter le corps de la vanne.
Le chapeau supérieur fait partie de l'enveloppe sous pression. Ses fixations, son joint d'étanchéité, sa surface d'étanchéité, la qualité de son usinage et sa procédure de montage ont tous une incidence sur sa fiabilité à long terme. Une conception à accès par le haut n'offre un avantage en termes de maintenance que lorsqu'il y a suffisamment d'espace libre au-dessus de la vanne et lorsque la conception de celle-ci est adaptée à la procédure d'entretien prévue.
Conception à entrée latérale : corps en deux ou trois parties
Les robinets à bille à entrée latérale sont le plus souvent équipés d'un construction en deux parties, souvent appelées « vannes à bille à corps divisé ». La bille et les sièges sont montés par le côté, et les parties du corps sont assemblées à l'aide de raccords boulonnés ou d'autres types de raccords homologués.
Cette conception est pratique pour la fabrication, le montage et la distribution à grande échelle, quelle que soit la taille, la classe de pression ou le matériau choisi. Pour les applications standard où le démontage de la vanne lors d'un arrêt programmé est envisageable, la conception à corps divisé peut constituer un choix économique.
Le raccord du corps de vanne constitue un point crucial pour l'inspection et l'étanchéité. Une vanne à corps divisé peut tout de même garantir une étanchéité fiable, mais le joint d'étanchéité, le serrage des boulons, les surfaces de contact, la conception du siège, l'usinage et la qualité de l'assemblage doivent être adaptés à la pression, à la température, au fluide et aux exigences d'essai du projet.
Articulations de la carrosserie, sens d'accès et dégagement sur le chantier
La conception de l'entrée du corps influe sur la manière dont la vanne est installée et entretenue sur site.
Pour une vanne à bille à accès par le haut, le site doit disposer d'une hauteur libre suffisante pour permettre le démontage du chapeau et le retrait des composants internes. Si un actionneur, une plate-forme, un support de tuyauterie, une isolation ou tout autre équipement à proximité bloque l'accès par le haut, la facilité d'entretien peut s'en trouver réduite.
Dans le cas d'un robinet à boisseau sphérique à entrée latérale, le site doit offrir suffisamment d'espace pour permettre le démontage du robinet ou la séparation du corps. Si le robinet est installé entre des sections de tuyauterie rigides offrant un accès limité, les interventions d'entretien peuvent nécessiter une planification plus poussée, l'utilisation d'équipements de levage et des contrôles supplémentaires lors de la remise en place.
La conception optimale du corps de vanne ne se résume donc pas à un simple choix de conception de la vanne. Elle implique également des décisions concernant le tracé de la tuyauterie, l'accès pour le levage, la planification de la maintenance et la gestion des arrêts de production.
Pourquoi la conception de la carrosserie influe sur l'entretien et les risques liés à l'étanchéité
La conception de la carrosserie influe sur le nombre d'articulations de celle-ci, l'orientation de l'accès interne, les procédures d'entretien prévues et l'ampleur des travaux nécessaires lors d'un arrêt de service.
Une conception à accès par le haut peut réduire les perturbations sur la canalisation, car le corps de la vanne peut souvent rester en place pendant l'inspection des pièces internes. Une conception à accès latéral peut être plus simple et moins coûteuse à fabriquer, mais l'entretien interne peut nécessiter un démontage plus important.
En matière d'étanchéité, le type d'entrée du corps n'est qu'un facteur parmi d'autres. Une vanne à entrée par le haut dotée de sièges inadaptés, d'un joint de chapeau mal conçu ou d'un choix de matériaux inapproprié peut tout de même présenter de mauvaises performances. À l'inverse, une vanne à entrée latérale dotée d'une conception de siège adéquate, d'une compression contrôlée au niveau du joint du corps, de joints adaptés et d'un assemblage correct peut fonctionner de manière fiable dans des conditions d'utilisation exigeantes.
Lorsqu'une vanne comporte davantage de joints au niveau du corps, il est d'autant plus important de respecter rigoureusement les procédures d'inspection. Les joints d'étanchéité, les fixations, les surfaces de joint, le contrôle de la compression et la qualité de l'assemblage doivent être vérifiés avec soin ; toutefois, un nombre plus élevé de joints ne signifie pas automatiquement la présence de fuites inacceptables.
Accès pour la maintenance, temps d'arrêt et démontage des canalisations
Comment les vannes à entrée par le haut facilitent la maintenance en ligne
Le principal avantage d'une vanne à bille à accès par le haut en termes d'entretien réside dans l'accès par le haut. Une fois la vanne installée sur la conduite, il est souvent possible de retirer le chapeau afin que les techniciens puissent inspecter ou remplacer les pièces internes sans avoir à couper le tuyau ni à démonter la vanne dans son intégralité.
Cela s'avère utile dans les systèmes où :
- la vanne est soudée à la canalisation ;
- la ligne est enterrée ou difficile à démonter ;
- la vanne est volumineuse ou lourde ;
- l'accès aux grues ou aux engins de levage est limité ;
- l'usine ne peut pas se permettre de longues périodes d'arrêt ;
- L'équipe d'entretien a besoin d'un accès plus rapide au terrain et aux sièges.
L'entretien en ligne concerne principalement les composants internes tels que la bille, les sièges, les joints et les pièces associées accessibles par le couvercle. Cela ne signifie pas pour autant que tous les problèmes peuvent être résolus en ligne. Les dommages au corps de vanne, les fuites au niveau des raccords d'extrémité, les problèmes de raccordement des conduites ou les dommages aux parois sous pression peuvent encore nécessiter un démontage, une réparation hors ligne ou un remplacement.
Pourquoi les vannes à entrée latérale peuvent nécessiter davantage de travaux de démontage
L'entretien d'un robinet à bille à entrée latérale s'effectue généralement par le raccord latéral du corps. Dans de nombreuses installations, il n'est pas possible d'accéder entièrement aux pièces internes sans démonter le robinet de la canalisation ou sans séparer le corps lors de la mise hors service.
Cela peut entraîner une charge de travail supplémentaire à plusieurs égards :
- il peut être nécessaire d'intervenir sur les boulons de bride ou les raccords soudés ;
- il peut être nécessaire de retirer la vanne de la conduite ;
- les joints et les surfaces de contact peuvent nécessiter une inspection ou un remplacement ;
- l'alignement doit être rétabli lors de la réinstallation ;
- il se peut que la ligne nécessite une période d'arrêt plus longue ;
- Un essai de pression ou un contrôle d'étanchéité peut s'avérer nécessaire avant la remise en service.
Cela ne signifie pas pour autant que les vannes à accès latéral ne conviennent pas. Cela signifie simplement que leur programme d'entretien doit être adapté au projet. Si la vanne est de petite taille, accessible et entretenue uniquement lors d'arrêts programmés, l'accès latéral peut s'avérer efficace et économique.
Fenêtre d'arrêt, accès du personnel et planification des pièces de rechange
Le coût de maintenance ne se limite pas au coût des pièces de rechange. Il comprend également le temps d'arrêt, les heures de main-d'œuvre, les opérations de levage, les échafaudages d'accès, le remplacement des joints, la remise en place, les essais et les temps d'arrêt de production.
Une vanne à entrée par le haut peut permettre de réduire certains de ces coûts lorsque l'entretien en ligne est envisageable. Une vanne à entrée latérale peut toutefois constituer le meilleur choix lorsque les temps d'arrêt ne sont pas critiques et que le coût initial moins élevé est un critère plus important.
Avant de choisir le modèle de carrosserie, les acheteurs devraient se poser les questions suivantes :
| Question relative à la maintenance | Pourquoi c'est important |
|---|---|
| La vanne peut-elle être démontée facilement ? | Si le démontage nécessite de soulever des charges lourdes, d'intervenir sur la tuyauterie ou d'obtenir une autorisation de mise à l'arrêt prolongée, l'accès par le haut peut permettre de réduire les interventions sur site. |
| La hauteur libre est-elle suffisante ? | L'accès par le haut nécessite de l'espace pour retirer le capot et soulever les pièces par le haut. |
| À quelle fréquence faudra-t-il procéder à une inspection interne ? | Un entretien régulier facilite l'accès et simplifie les opérations de maintenance. |
| Quel est le coût des temps d'arrêt ? | Le coût élevé des temps d'arrêt peut justifier un coût initial plus élevé de la vanne. |
| Les sièges et joints de rechange sont-ils faciles à gérer ? | La planification des pièces de rechange a une incidence sur la rapidité de la maintenance et le coût du cycle de vie. |
| La vanne est-elle soudée, à brides, enterrée ou installée dans un support de tuyauterie exigu ? | Le type d'installation influe sur la difficulté pratique des interventions de maintenance. |
Si l'on choisit une vanne difficile à démonter dans une application où une inspection régulière du siège est prévue, une intervention de maintenance mineure peut se transformer en un arrêt de production de grande envergure. Cela accroît la complexité de la planification, les risques pour la sécurité, la main-d'œuvre sur site et le coût du cycle de vie.
Quand la facilité d'entretien prime sur le prix d'achat
L'accessibilité pour la maintenance prend le pas sur le prix d'achat lorsque la vanne fait partie d'une ligne de production critique, d'une installation isolée, d'un pipeline de grand diamètre ou d'un système où les retards liés à un arrêt de production ont un coût élevé.
Dans ces cas-là, un coût initial plus élevé de la vanne peut être acceptable s’il permet de réduire les temps d’arrêt futurs ou d’éviter des opérations de démontage complexes. Dans les systèmes moins critiques, la simplicité du choix d’achat peut faire pencher la balance en faveur d’une vanne à entrée latérale.
Pour faire un choix judicieux, il convient de comparer l'impact global sur les coûts d'exploitation, et pas seulement le prix d'achat indiqué dans le premier devis.
Comparaison des coûts, de l'étanchéité, de la pression et de la température
Coût initial vs coût de maintenance sur le cycle de vie
Les vannes à bille à entrée latérale présentent souvent un coût initial moins élevé, car leur conception à corps divisé est courante et facile à fabriquer. Pour de nombreuses applications standard, cela fait de la construction à entrée latérale un choix pratique et économique.
Les vannes à bille à entrée par le haut sont généralement plus chères à l'achat, car le corps, le chapeau, le système d'étanchéité et les exigences d'usinage peuvent être plus complexes. Cependant, si la vanne permet de réduire le temps d'entretien futur ou d'éviter le démontage de la canalisation, son coût sur l'ensemble du cycle de vie peut s'avérer inférieur à long terme.
Une comparaison concrète des coûts devrait inclure :
| Facteur de coût | Pourquoi c'est important |
|---|---|
| Prix initial de la vanne | L'entrée par le côté est souvent plus compétitive dès le départ. |
| Durée de l'arrêt | L'accès par le haut peut réduire les temps d'arrêt lorsque l'intervention en ligne est envisageable. |
| Travaux manuels et de manutention | Les vannes volumineuses ou difficiles à démonter augmentent les coûts d'entretien. |
| Pièces détachées | Les exigences relatives aux sièges, aux joints d'étanchéité et aux fixations ont une incidence sur le coût du cycle de vie. |
| Réinstallation et tests | Les vannes démontées peuvent nécessiter des travaux supplémentaires sur site avant leur remise en service. |
| Perte de production | Dans les secteurs critiques, les temps d'arrêt peuvent l'emporter sur les différences de prix d'achat. |
Étanchéité et voies de fuite : ce que la conception du corps peut et ne peut pas déterminer
Le type de raccordement du corps ne détermine pas directement la classe d'étanchéité ni la fiabilité de l'étanchéité d'un robinet à boisseau sphérique. Il influe sur la configuration des joints du corps, mais les performances d'étanchéité finales dépendent généralement de la conception globale du robinet et de la qualité de sa fabrication.
Parmi les facteurs importants liés à l'étanchéité, on peut citer :
- conception du siège ;
- matériau du siège ;
- finition de la surface de la bille ;
- système d'étanchéité de la tige ;
- conception du joint de carrosserie ;
- compression des articulations du corps ;
- qualité du vissage et de l'assemblage ;
- classe de pression ;
- plage de température ;
- compatibilité moyenne ;
- exigences en matière de tests.
Les vannes à entrée par le haut comportent souvent moins de joints au niveau du corps que les vannes à entrée latérale à corps divisé. Cela permet de réduire une source potentielle de fuite externe. Cependant, une vanne à entrée latérale dotée de sièges correctement conçus, d’une compression contrôlée des joints du corps, d’un choix de joints adapté et d’un montage correct peut offrir de meilleures performances qu’une vanne à entrée par le haut mal spécifiée dans les mêmes conditions d’utilisation.
L'acheteur doit donc vérifier choix du siège, le joint, le joint d'étanchéité, le raccord du corps, l'usinage, le matériau et les détails relatifs aux essais, plutôt que de partir du principe qu'un type de raccord de corps particulier assure toujours une meilleure étanchéité.
Pression et température : comment déterminer la limite réelle
Les vannes à bille à entrée par le haut et à entrée latérale peuvent toutes deux être conçues pour des applications industrielles exigeantes. Leur adéquation à ces applications dépend de la classe de pression, du matériau du corps, du matériau du siège, du support de la bille, du système d'étanchéité, du raccordement, pression-température nominale, le support et la norme applicable au projet.
Pour les projets de grande envergure ou destinés à des conditions d'utilisation difficiles, la réflexion peut également porter sur une conception à tourillon. Un tourillon est un conception du support de bille, et non pas un type de passage central. Les vannes à bille à entrée par le haut et à entrée latérale peuvent toutes deux être conçues avec différents systèmes de support de la bille, en fonction de leur taille, de leur classe de pression et des conditions d'utilisation.
C'est important parce que service haute pression Le choix ne doit pas se faire uniquement en fonction du type d'entrée du corps. L'acheteur doit d'abord vérifier la classe de pression, le matériau, la conception du siège, le support de la bille, les exigences d'essai et les conditions du fluide, puis déterminer si une conception à entrée par le haut ou par le côté correspond le mieux à sa stratégie de maintenance.
Siège, matériau, classe et exigences en matière d'essais
Avant de choisir entre une entrée par le haut et une entrée latérale, l'acheteur doit vérifier les exigences techniques qui déterminent réellement les performances de la vanne :
| Élément technique | Impact de la sélection |
|---|---|
| Classe de pression | Définit les exigences relatives à l'enveloppe sous pression et doit correspondre à l'utilisation prévue. |
| Matériau du corps | Doit être adapté à la pression, à la température, à la corrosion et aux spécifications du projet. |
| Matériau du siège | Cela a une incidence sur l'étanchéité, le couple, la plage de température et la compatibilité avec les fluides. |
| Support de balle | La conception flottante ou à tourillon modifie la répartition des charges et le comportement au couple. |
| Raccordement final | Les raccords à bride, soudés ou autres types de raccordement ont une incidence sur la pose et le démontage. |
| Moyen | La présence de gaz, de liquides, de boues, de fluides corrosifs ou d'environnements sales modifie le profil de risque. |
| Température | Les matériaux du siège et du joint doivent être adaptés à la plage de fonctionnement. |
| Exigences en matière d'essais | Les essais d'étanchéité et de pression doivent être conformes aux exigences de réception du projet. |
| Mode opératoire | Le mode de fonctionnement (manuel, à boîte de vitesses, pneumatique, électrique ou hydraulique) influe sur l'accès et le couple. |
Si ces éléments ne sont pas définis, le choix fondé uniquement sur le style de saisie du corps du texte est incomplet.
Quand choisir un robinet à boisseau sphérique à entrée par le haut plutôt qu’à entrée latérale ?
Optez pour un robinet à bille à entrée par le haut lorsque…
Il peut être intéressant d'envisager l'utilisation d'un robinet à bille à entrée par le haut lorsque l'accès pour l'entretien constitue une préoccupation majeure dans le cadre d'un projet.
Choisissez l'entrée par le haut lorsque :
- la vanne pourrait nécessiter une inspection en ligne ou un entretien interne ;
- il est difficile de démonter la vanne de la canalisation ;
- la conduite est soudée, enterrée, située à distance ou difficile à démonter ;
- les temps d'arrêt coûtent cher ;
- la vanne est volumineuse ou lourde ;
- le système nécessite une inspection périodique de ses composants internes ;
- le site offre une hauteur libre suffisante pour retirer le capot ;
- Ce projet peut justifier un coût d'acquisition initial plus élevé, car il facilite l'accès aux services.
L'option « Top entry » est retenue lorsque la stratégie de maintenance, la configuration du pipeline, le risque lié à l'arrêt et le coût du cycle de vie justifient ce choix.
Optez pour un robinet à boisseau sphérique à entrée latérale lorsque…
Une vanne à bille à entrée latérale constitue souvent le choix le plus pratique pour les systèmes industriels standard, où le coût, la disponibilité et la maintenance planifiée sont les principales priorités.
Optez pour l'entrée latérale dans les cas suivants :
- la vanne peut être démontée lors des arrêts programmés ;
- le coût d'achat initial constitue une contrainte majeure ;
- le service est standard et ne nécessite pas beaucoup d'entretien ;
- la taille et le poids de la vanne facilitent son démontage ;
- le tracé de la canalisation permet un accès suffisant pour le démontage ou le remplacement ;
- le projet utilise déjà des modèles courants de vannes à bille à corps divisé ;
- Les intervalles d'entretien sont prévisibles et peu fréquents.
Une conception à accès latéral correctement étudiée peut constituer un atout solide et durable dans de nombreuses applications industrielles. Il ne faut pas l'écarter simplement parce que l'accès par le haut offre un accès en ligne plus aisé dans certains projets.
Matrice de sélection en fonction de la maintenance, du coût, de l'accessibilité et de la gravité des pannes
| État d'avancement du projet | Une meilleure adaptation serait peut-être possible | Pourquoi |
|---|---|---|
| Inspection interne fréquente | Accès par le haut | Réduit la durée des interventions et le risque de temps d'arrêt en permettant un accès par le haut lorsque la conception et les conditions du site le permettent. |
| Coût élevé lié à la fermeture | Accès par le haut | Cela peut permettre de réduire le nombre d'opérations nécessitant le démontage, le levage et la remise en service des vannes. |
| Budget initial restreint | Entrée latérale | Cela permet souvent de libérer des fonds du budget du projet pour d'autres éléments essentiels lorsque la maintenance préventive standard est suffisante. |
| Démontage facile de la vanne | Entrée latérale | Un service basé sur le démontage peut s'avérer pratique lorsque l'accès, le levage et la planification de l'arrêt sont simples. |
| Conduite soudée ou difficile à démonter | Accès par le haut | Permet de réduire les perturbations au niveau de la tuyauterie, les risques pour la sécurité et les retards de remise en service lors de nombreuses interventions de maintenance interne. |
| Maintenance préventive standard | Entrée latérale | Constitue une solution économique lorsque les intervalles d'entretien sont prévisibles. |
| Hauteur libre limitée | L'entrée par le côté est peut-être plus facile | L'accès par le haut doit être suffisamment spacieux pour permettre le retrait du capot et les opérations de levage à l'intérieur. |
| Espace de retrait latéral limité | L'entrée par le haut est peut-être plus facile | L'intervention par l'entrée latérale peut nécessiter un espace de démontage ou un accès par démontage de la carrosserie. |
| Conditions d'utilisation difficiles ou haute pression | Cela dépend de la conception finale | Privilégiez la classe de pression, le matériau du siège, le support de bille, le matériau, le fluide et les essais avant de considérer le type d'entrée dans le corps comme facteur déterminant. |
| Une approche axée sur le cycle de vie à long terme | Cela dépend du coût des temps d'arrêt | Comparez les coûts liés aux arrêts de production, l'accès aux pièces de rechange, la fréquence d'entretien et les frais de main-d'œuvre sur site avant de vous prononcer sur la base du prix d'achat. |
Cas dans lesquels les données issues de l'appel d'offres doivent déterminer le choix final
Certains projets ne peuvent pas faire l'objet d'une décision sur la base d'un simple tableau comparatif. La décision finale doit s'appuyer sur les données de l'appel d'offres lorsque :
- la classe de pression est élevée ;
- le fluide est corrosif, abrasif, sale ou à haute température ;
- les limites de fuite sont strictes ;
- la vanne est volumineuse ou lourde ;
- la ligne est soudée ou difficile à retirer ;
- le servomoteur ou le réducteur restreint l'espace d'accès ;
- la fréquence d'entretien est incertaine ;
- l'acheteur a besoin de tests, d'inspections ou de documents spécifiques.
Dans ces cas-là, le type de raccordement doit être examiné en tenant compte de la fiche technique complète et du plan.
Liste de contrôle pour l'appel d'offres et vérification finale de la conformité
Données de l'appel d'offres à vérifier avant de choisir le modèle de carrosserie
Avant de demander un devis pour une vanne à bille à entrée par le haut ou latérale, l'acheteur doit vérifier les caractéristiques techniques. Cela permet d'éviter que le choix de la vanne ne repose uniquement sur une préférence générale.
| Point de l'appel d'offres | Pourquoi c'est important |
|---|---|
| Taille de la vanne | Cela a une incidence sur le poids, l'accès, l'installation et les modalités d'entretien. |
| Classe de pression | Définit les exigences relatives aux enceintes sous pression. |
| Matériau du corps | Doit être conforme aux exigences liées à l'utilisation, à la résistance à la corrosion et au cahier des charges du projet. |
| Matériau du siège | Contrôle l'étanchéité, le couple et la compatibilité thermique. |
| Conception de la balle | Le support flottant ou à tourillon influe sur la charge et le couple. |
| Raccordement final | Les extrémités à bride, soudées ou autres ont une incidence sur le démontage et l'entretien. |
| Moyen | Permet d'identifier les problèmes liés à la corrosion, à l'érosion, à l'étanchéité et au nettoyage. |
| Température | Doit être compatible avec les matériaux du siège et du joint. |
| Mode opératoire | Le mode de commande (manuel, par boîte de vitesses, pneumatique, électrique ou hydraulique) influe sur l'accès. |
| Tracé du pipeline | Permet de déterminer s'il est possible d'accéder par le haut ou de démonter la vanne. |
| Fenêtre d'arrêt | Permet de comparer le coût initial et le coût sur le cycle de vie. |
| Exigences en matière d'essais et d'inspection | Vérifie les exigences en matière de pression, de fuites et de documentation. |
Vérification finale de l'adéquation pour les acheteurs du secteur de l'ingénierie
Procédez à cette dernière vérification avant de choisir entre une entrée par le haut et une entrée latérale :
| Question | Si oui, pensez à |
|---|---|
| Le démontage de la vanne nécessitera-t-il des opérations de levage, des interventions sur la tuyauterie ou une autorisation d'arrêt prolongé ? | L'entrée par le haut peut réduire le travail sur le terrain. |
| La maintenance en cours d'exploitation fait-elle partie des exigences du projet ? | L'entrée « Top » pourrait correspondre à la stratégie de maintenance. |
| Le budget d'achat constitue-t-il la principale contrainte ? | Une entrée latérale pourrait s'avérer plus pratique. |
| Le service est-il standard et l'entretien peu fréquent ? | L'accès latéral pourrait s'inscrire dans le modèle de maintenance planifiée. |
| Y a-t-il suffisamment d'espace libre au-dessus du capot pour pouvoir le retirer ? | L'entrée du haut peut être consultée. |
| Y a-t-il suffisamment d'espace pour retirer la vanne ultérieurement ? | Une entrée latérale peut s'avérer pratique. |
| La classe de pression, le matériau du siège, le support de bille et les exigences en matière d'essais ont-ils été confirmés ? | Examinez la conception complète de la vanne avant de choisir le type d'entrée. |
| Les exigences en matière de fuites sont-elles strictes ? | Vérifier le siège, le joint, le raccord du corps, le joint d'étanchéité et les détails relatifs aux essais. |
| La vanne est-elle volumineuse ou lourde ? | Comparez les coûts liés au levage, à l'accès et à la mise hors service. |
| La conduite est-elle soudée ou difficile à démonter ? | L'accès par le haut peut réduire les perturbations sur la canalisation lors des travaux d'entretien interne. |
Éléments à vérifier à l'aide des plans, des fiches techniques et des conditions du projet
Le choix final doit être vérifié à l'aide des plans et des fiches techniques des vannes. Il convient au minimum de vérifier les points suivants :
- construction de la carrosserie ;
- conception du joint entre le capot et la carrosserie ;
- matériaux des sièges et des joints ;
- conception du support de bille ;
- connexion finale ;
- dimensions « face à face » ou « de bout en bout » ;
- jeu de l'opérateur ou de l'actionneur ;
- espace d'accès pour la maintenance ;
- les limites de pression et de température ;
- applicable exigences en matière d'essais et d'inspections;
- stratégie en matière de pièces de rechange.
Un appel d'offres clair et bien défini critères de sélection des vannes aider le fabricant de vannes ou l'équipe d'ingénieurs à recommander la conception d'entrée de corps appropriée, sans avoir à se livrer à des conjectures.
FAQ
Quelle est la différence entre un robinet à bille à entrée par le haut et un robinet à bille à entrée latérale ?
L'accès aux composants internes d'une vanne à entrée par le haut se fait par le haut, via un chapeau amovible, tandis qu'une vanne à entrée latérale utilise un corps en deux parties assemblé par le côté. La différence pratique réside dans l'accès pour la maintenance : l'entrée par le haut permet souvent une intervention en service, tandis que l'entrée latérale nécessite généralement un démontage planifié ou un démontage du corps pour les interventions internes importantes.
Une vanne à bille à entrée par le haut est-elle plus facile à entretenir qu'une vanne à bille à entrée latérale ?
Dans de nombreuses installations, oui, surtout lorsque la conception de la vanne et l'accès au site permettent de retirer le chapeau par le haut. Cet avantage concerne principalement les pièces internes telles que la bille, les sièges et les joints ; les problèmes liés aux raccordements ou aux limites de pression peuvent toutefois nécessiter une réparation hors service.
Faut-il démonter un robinet à boisseau sphérique à entrée latérale de la canalisation ?
C'est souvent le cas pour un entretien interne complet, mais cela dépend de la conception, de la taille, du raccordement d'extrémité et de la configuration du site. Si le démontage est facile et que l'entretien est planifié, l'accès latéral peut tout de même constituer un choix pratique et économique.
Qu'est-ce qui coûte moins cher : un robinet à bille à entrée par le haut ou un robinet à bille à entrée latérale ?
Les vannes à bille à entrée latérale présentent généralement un coût d'achat initial moins élevé. Les vannes à bille à entrée par le haut sont généralement plus chères à l'achat, mais elles peuvent permettre de réduire le coût du cycle de vie lorsque l'entretien en ligne permet de limiter les temps d'arrêt, la main-d'œuvre ou les opérations de démontage.
Qu'est-ce qui est préférable pour une utilisation sous haute pression : une entrée par le haut ou une entrée latérale ?
L'aptitude à fonctionner sous haute pression dépend de la classe de pression, du matériau du corps, de la conception du siège, du support de la bille, du système d'étanchéité, du raccord d'extrémité et des exigences d'essai. Les vannes à bille à entrée par le haut et à entrée latérale peuvent toutes deux être conçues pour des applications exigeantes lorsque leur conception globale répond aux spécifications.
Dans quels cas vaut-il mieux opter pour un robinet à boisseau sphérique à entrée par le haut plutôt que par le côté ?
Optez pour un robinet à boisseau sphérique à entrée par le haut lorsque l'entretien en ligne, la difficulté de démontage du robinet, le coût élevé des temps d'arrêt, la grande taille du robinet, l'installation sur une canalisation soudée ou la durée limitée de l'arrêt constituent des enjeux majeurs pour le projet.
Dans quels cas vaut-il mieux opter pour un robinet à boisseau sphérique à entrée latérale plutôt qu'à entrée par le haut ?
Optez pour une vanne à bille à entrée latérale lorsque le budget du système est limité, que la vanne peut être démontée lors d'arrêts programmés, que les interventions de maintenance sont peu fréquentes et que les conditions d'exploitation restent largement dans les limites de conception de la vanne choisie.
Conclusion
Le choix entre les vannes à bille à entrée par le haut et celles à entrée latérale doit être déterminé en fonction de la stratégie de maintenance, et non pas uniquement en fonction de la désignation de la vanne.
Pour les conduites critiques où le coût des temps d'arrêt, la difficulté d'accès ou la grande taille de la vanne sont des facteurs déterminants dans la prise de décision, la valeur sur l'ensemble du cycle de vie d'une conception à accès par le haut peut justifier son coût initial plus élevé. En revanche, pour les systèmes standard où le coût est un facteur déterminant, avec des fenêtres d'arrêt prévisibles et un démontage aisé de la vanne, la conception à accès latéral constitue souvent le choix le plus économique et le plus répandu.
Le type de raccordement du corps doit être défini dans l'appel d'offres en tant qu'exigence technique, et non pas être considéré comme un élément secondaire. Le choix approprié résulte de la prise en compte conjointe de la conception du corps, des conditions d'exploitation, des exigences d'étanchéité, des limites de pression et de température, du tracé de la canalisation et de l'accès pour la maintenance.
Utilisez la liste de contrôle pour les appels d'offres ci-dessus afin de recueillir les données relatives à votre système avant de finaliser la conception de l'entrée du corps de vanne. Si votre projet présente des difficultés d'accès, des coûts de temps d'arrêt élevés, des canalisations soudées ou difficiles à démonter, des conditions d'exploitation difficiles ou des exigences strictes en matière de fuites, veillez à intégrer ces spécifications lors de l'examen technique.
Une discussion ciblée portant sur la taille de la vanne, la classe de pression, le fluide, la température, le raccord d'extrémité, le matériau du siège, l'accès pour la maintenance, la fenêtre d'arrêt et les exigences en matière d'essais permettra de déterminer plus rapidement la conception appropriée (entrée par le haut ou entrée latérale) qu'une simple demande d'informations générale.
