La comparación entre una válvula de bola de entrada superior y una de entrada lateral se centra principalmente en la construcción del cuerpo de la válvula y el acceso para su mantenimiento. A una válvula de bola de entrada superior se accede desde arriba a través de un capó o tapa desmontable, mientras que una válvula de bola de entrada lateral suele ensamblarse desde el costado mediante una construcción de cuerpo dividido de dos o tres piezas.
La disyuntiva fundamental es Costo del acceso para mantenimiento en línea frente al costo de adquisición inicial y de retiro planificado. Las válvulas de bola de entrada superior suelen considerarse cuando es difícil desmontar la válvula, el tiempo de inactividad resulta costoso o es necesario incluir el acceso interno en la estrategia de mantenimiento. Las válvulas de bola de entrada lateral suelen elegirse cuando se aceptan un costo inicial más bajo, una amplia disponibilidad y el desmontaje programado durante el mantenimiento.
La mejor opción no se decide solo por el nombre. Depende de la clase de presión, el diseño del asiento, el sistema de sellado, el material, la temperatura, la disposición de la tubería, el espacio libre para la instalación, el margen de tiempo para la parada y la frecuencia con la que la válvula pueda necesitar mantenimiento interno.
Respuesta rápida: Válvula de bola de entrada superior vs. válvula de bola de entrada lateral
La principal diferencia entre una válvula de bola de entrada superior y una de entrada lateral radica en la forma en que se accede a los componentes internos de la válvula: Las válvulas de entrada superior se mantienen desde arriba a través de la tapa, mientras que las válvulas de entrada lateral se ensamblan y se mantienen a través de la unión lateral del cuerpo o del cuerpo dividido.
Para un comprador del sector de la ingeniería, esa diferencia va más allá de la facilidad de mantenimiento. Si es necesario retirar una válvula de una tubería de difícil acceso para realizar una inspección de rutina del asiento, una tarea de mantenimiento sencilla puede convertirse en una parada de mayor envergadura que implique trabajos de elevación, alteraciones en la red de tuberías, riesgos de seguridad y verificaciones de puesta en servicio. Si la válvula se puede retirar fácilmente durante una parada programada, un diseño de entrada lateral puede ofrecer una solución más económica.
La entrada superior suele ser más atractiva cuando el mantenimiento en línea, el riesgo de tiempo de inactividad reducido, las tuberías soldadas o difíciles de retirar, o el gran tamaño de la válvula son factores clave. La entrada lateral suele ser más práctica cuando el sistema tiene restricciones de costo, el mantenimiento es poco frecuente y se acepta la retirada planificada de la válvula.
Esta comparación se centra en Diseño de la estructura y acceso para mantenimiento. Esto no significa que un diseño sea automáticamente más resistente, más seguro o mejor para todas las aplicaciones de alta presión o de servicio extremo. La selección final sigue dependiendo de las especificaciones completas de la válvula y de los datos de la solicitud de cotización.

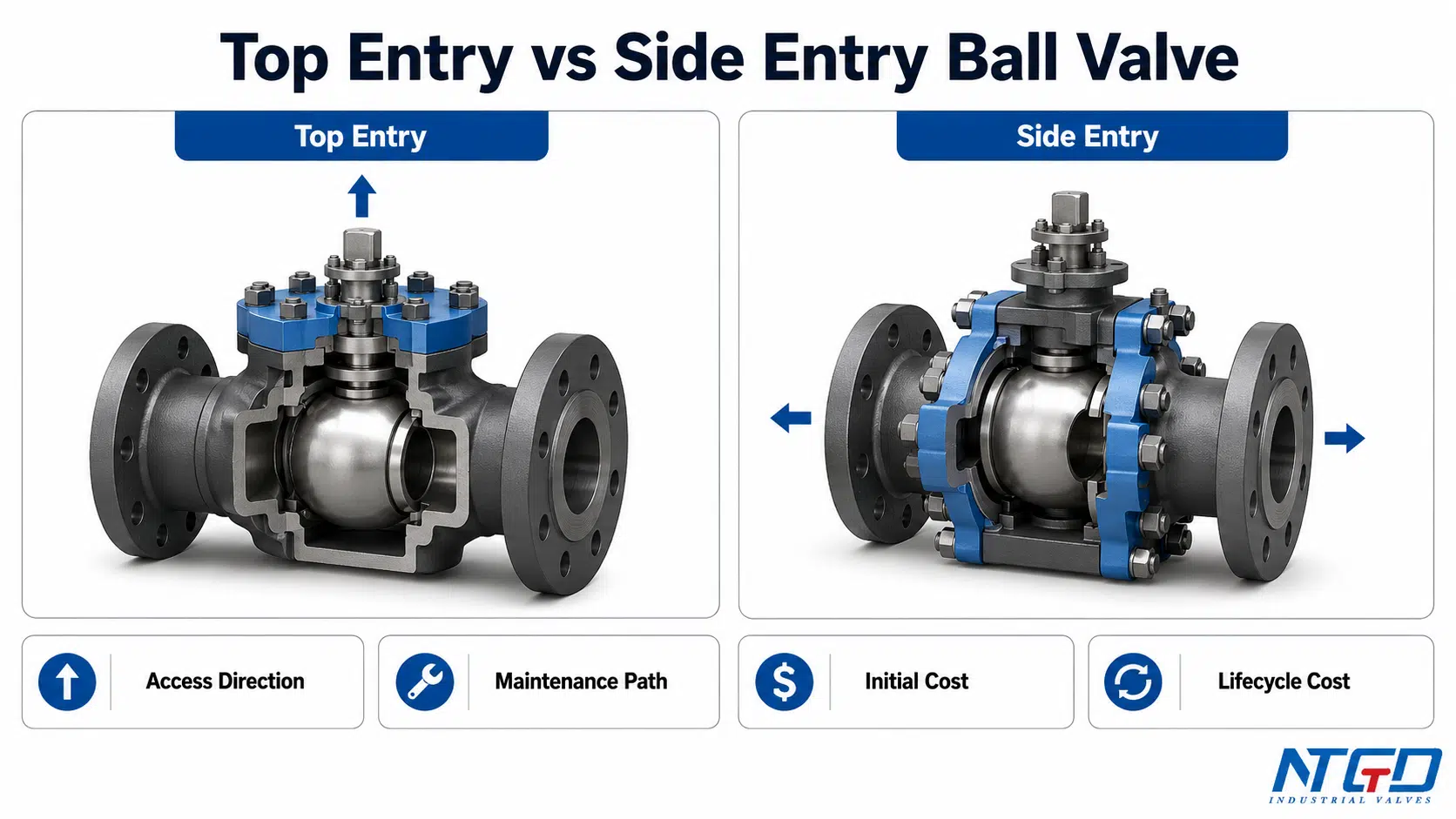

Tabla comparativa entre válvulas de bola de entrada superior y de entrada lateral
La tabla a continuación ofrece una comparación práctica para una primera evaluación. Úsela para identificar la dirección probable y, luego, confirme el diseño final del cuerpo del cuerpo de la válvula comparando la hoja de datos del proyecto, el plano de la válvula, la clase de presión, el material, el diseño del asiento, el medio, la temperatura, los requisitos de prueba y el plan de mantenimiento.
| Punto de comparación | Válvula de bola de entrada superior | Válvula de bola de entrada lateral | Nota de selección |
|---|---|---|---|
| Estructura de la carrocería | Por lo general, cuenta con un cuerpo de una sola pieza con una tapa superior extraíble | Por lo general, utiliza un diseño de cuerpo dividido en dos o tres piezas | Verifica el plano de la estructura real. Si la construcción entregada no coincide con el método de acceso previsto, es posible que el mantenimiento en el terreno no se ajuste al plano del sitio. |
| Acceso interno | Se accede a los componentes internos desde la parte superior | Para acceder a las partes internas, hay que separar el cuerpo o retirar la válvula para realizar el mantenimiento | La dirección de acceso influye en la forma en que se aislará, abrirá, levantará, inspeccionará y volverá a poner en servicio la válvula. |
| Mantenimiento en línea | A menudo permite inspeccionar o reemplazar piezas internas mientras la carrocería permanece en la línea de producción | A menudo requiere desmontar la válvula o desarmar más el cuerpo para realizar trabajos internos | Esto es importante cuando el plazo de paralización, el acceso para la elevación y el tiempo de puesta en servicio nuevamente constituyen riesgos importantes del proyecto. |
| Costo inicial | Por lo general, es más elevado debido a que el diseño de la carcasa y el mecanizado son más complejos | Por lo general, es más bajo debido a su diseño habitual de carrocería dividida | Compara el costo de compra con el costo previsto de las paradas de operación y del servicio de campo. |
| Costo del ciclo de vida | Puede resultar beneficioso cuando un acceso más fácil reduce el tiempo de inactividad y el trabajo de desmontaje | Puede ser conveniente cuando el mantenimiento es poco frecuente y la remoción planificada es aceptable | El valor del ciclo de vida depende de la frecuencia del servicio, el acceso a las piezas de repuesto, la mano de obra y el costo de las paradas. |
| Consideraciones sobre las rutas de fuga | En muchos diseños hay menos juntas en la estructura, pero la estanqueidad sigue dependiendo de los asientos, las juntas, el mecanizado y la calidad del ensamblaje | Aunque la construcción de cuerpo dividido cuenta con más uniones, una válvula diseñada correctamente puede seguir sellando de manera confiable | El número de juntas de la carcasa es solo un factor de riesgo. El diseño de la sede, la compresión de la junta, el atornillado y las pruebas siguen siendo fundamentales. |
| Presión y temperatura | Se puede elegir para aplicaciones exigentes cuando la clase, el material, el asiento, el soporte de la bola y la norma se ajusten a las condiciones de servicio | También puede seleccionarse para servicios exigentes cuando se diseña adecuadamente | No elijas el estilo de la entrada del cuerpo como único criterio para aplicaciones de alta presión o alta temperatura. |
| Espacio libre para la instalación | Se necesita suficiente espacio libre en la parte superior para poder quitar la capota y las piezas internas | Debe contar con suficiente espacio lateral para el acceso o la extracción durante el mantenimiento | Antes de realizar la selección, revisa la disposición del soporte para tuberías, la altura del actuador, el aislamiento, el espacio para el levantamiento y los equipos cercanos. |
| La situación más adecuada | Líneas críticas, dificultad para desmontar válvulas, inspecciones internas frecuentes, restricciones debidas a soldaduras o a que las tuberías están enterradas, o altos costos por tiempo de inactividad | Sistemas industriales estándar, mantenimiento programado, desmontaje más sencillo, amplia disponibilidad o proyectos con restricciones de presupuesto | La tabla sirve de guía para la selección inicial. Los datos de la solicitud de cotización y los planos determinan el diseño final del cuerpo de la válvula. |
Lo importante es que la comparación entre las válvulas de bola de entrada superior y las de entrada lateral no es simplemente una cuestión de “bueno contra malo”. Se trata de un equilibrio entre el acceso para el mantenimiento, el costo de adquisición, la planificación del servicio en el campo, el diseño de sellado, los requisitos de presión y el riesgo del proyecto.
¿Qué son las válvulas de bola de entrada superior y de entrada lateral?
¿Qué es una válvula de bola de entrada superior?
A válvula de bola de entrada superior es una válvula de bola cuyos componentes internos principales son accesibles desde la parte superior del cuerpo de la válvula. En un diseño típico, la tapa superior extraíble permite acceder a la bola, los asientos, el área del vástago y las piezas de sellado.
En el ámbito industrial, lo importante no es solo la apertura superior en sí misma. El valor de una válvula de bola de acceso superior radica en si ese acceso permite reducir las interrupciones en la tubería durante la inspección o el mantenimiento interno.
Por lo general, se considera el uso de una válvula de entrada superior cuando resulta difícil retirarla de la línea, cuando la válvula es grande o pesada, o cuando el proyecto debe reducir el tiempo de inactividad. No obstante, se debe verificar que cumpla con la clase de presión, el material, el diseño del asiento, el espacio libre para la instalación y las condiciones de servicio.
¿Qué es una válvula de bola de entrada lateral?
A válvula de bola de entrada lateral es una válvula de bola en la que la bola, los asientos y las juntas se ensamblan desde el costado del cuerpo. El cuerpo de la válvula suele tener una construcción dividida en dos o tres piezas.
Este diseño es común en las tuberías industriales porque es práctico, se encuentra ampliamente disponible y, a menudo, resulta más económico en el momento de la compra. Una válvula de bola de entrada lateral puede ser una opción confiable cuando el servicio es estándar, la válvula se puede retirar durante las paradas programadas y la instalación permite un acceso suficiente para su desmontaje.
El riesgo de selección surge cuando la línea es difícil de desmontar o cuando se prevé realizar inspecciones internas con frecuencia. En esos casos, el costo de desmontaje y reinstalación puede llegar a ser mayor que el precio inicial de la válvula.
¿Por qué se comparan estos dos diseños de carrocería?
Se comparan las válvulas de bola de entrada superior y de entrada lateral, ya que ambas pueden servir para el cierre del flujo, pero tienen diferentes implicaciones en cuanto al mantenimiento en el campo y los costos.
La comparación es más importante cuando un proyecto implica:
- dificultad para retirar la válvula;
- tiempo de inactividad costoso;
- inspección interna frecuente;
- válvulas grandes o pesadas;
- tuberías soldadas, enterradas, remotas o de difícil acceso;
- requisitos estrictos de sellado, presión, temperatura o pruebas;
- espacio libre limitado en la parte superior o espacio limitado para la extracción lateral.
Cuantas más de estas condiciones se apliquen a un proyecto, menos debe basarse la decisión únicamente en el costo inicial. El diseño de la entrada del cuerpo pasa a ser parte de la estrategia de mantenimiento, y no solo un detalle de la construcción de la válvula.

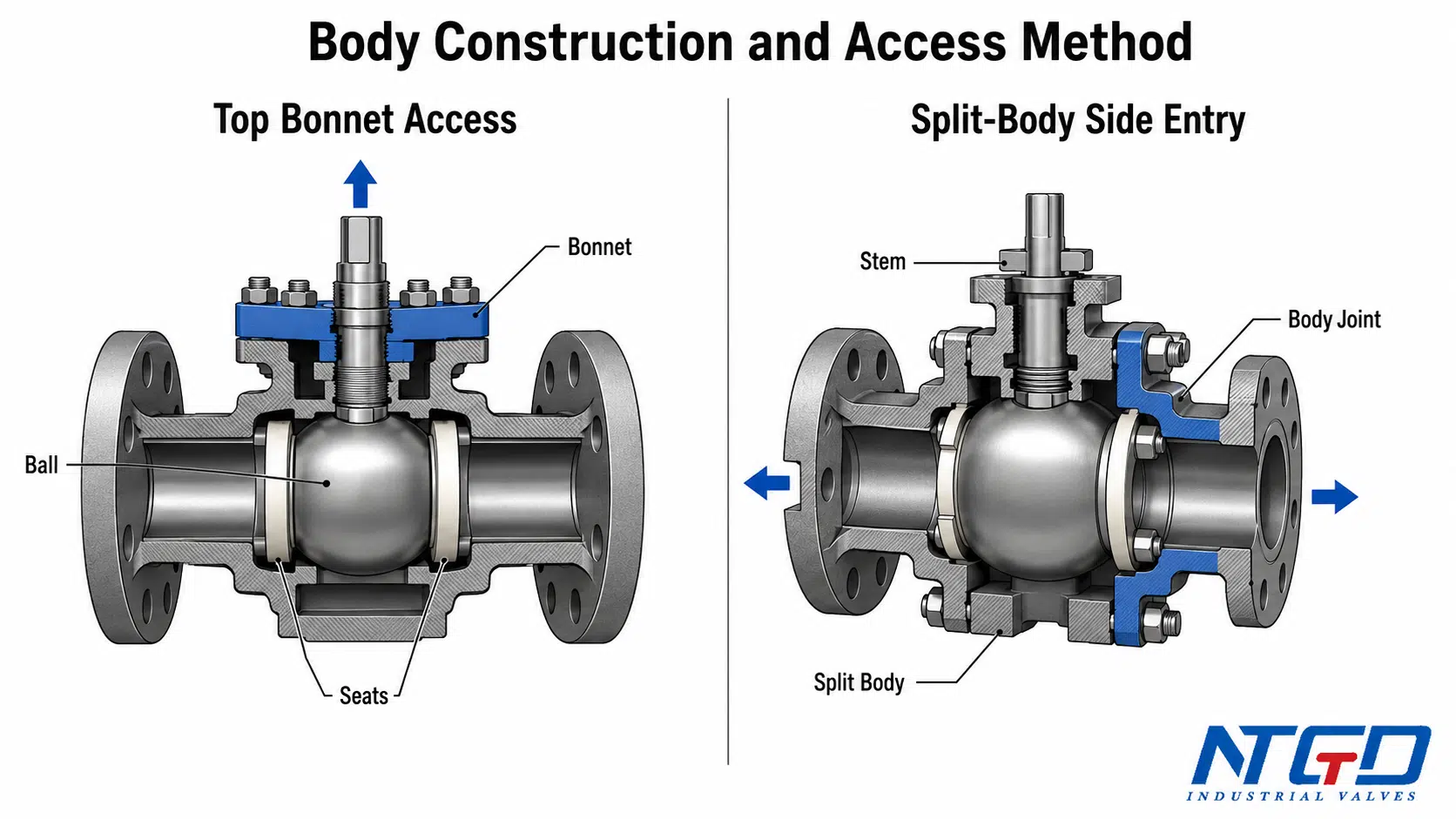

Diseño de la carrocería: acceso por el capó superior frente a entrada lateral con carrocería dividida

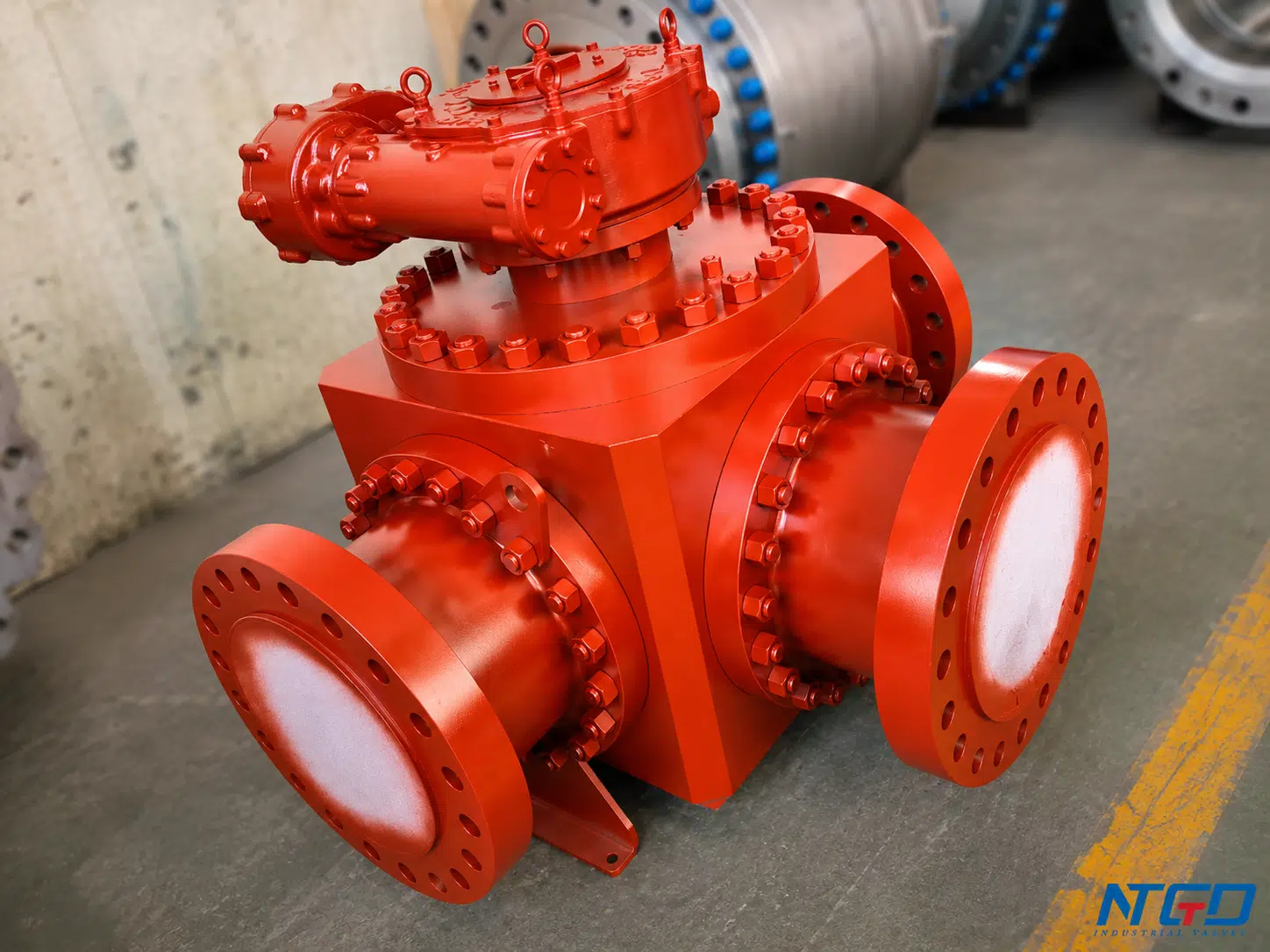

Diseño de entrada superior: cuerpo de una sola pieza y tapa extraíble
En muchos diseños de válvulas de bola de entrada superior, el cuerpo de la válvula está fabricado como una pieza única que contiene la presión. Los componentes internos se insertan y se les da mantenimiento desde arriba a través de una tapa o cubierta desmontable.
Este diseño puede reducir la necesidad de alterar las conexiones de la tubería durante el mantenimiento. Cuando la línea está debidamente aislada, despresurizada, drenada y asegurada, los técnicos pueden acceder a la bola, los asientos y los sellos desde la parte superior sin necesidad de desmontar el cuerpo de la válvula.
La tapa superior forma parte de la barrera de presión. Sus pernos, junta, superficie de sellado, calidad de mecanizado y procedimiento de ensamblaje influyen en la confiabilidad a largo plazo. Un diseño de acceso superior solo ofrece su ventaja de mantenimiento cuando hay suficiente espacio libre en la parte superior y cuando el diseño de la válvula permite el procedimiento de servicio previsto.

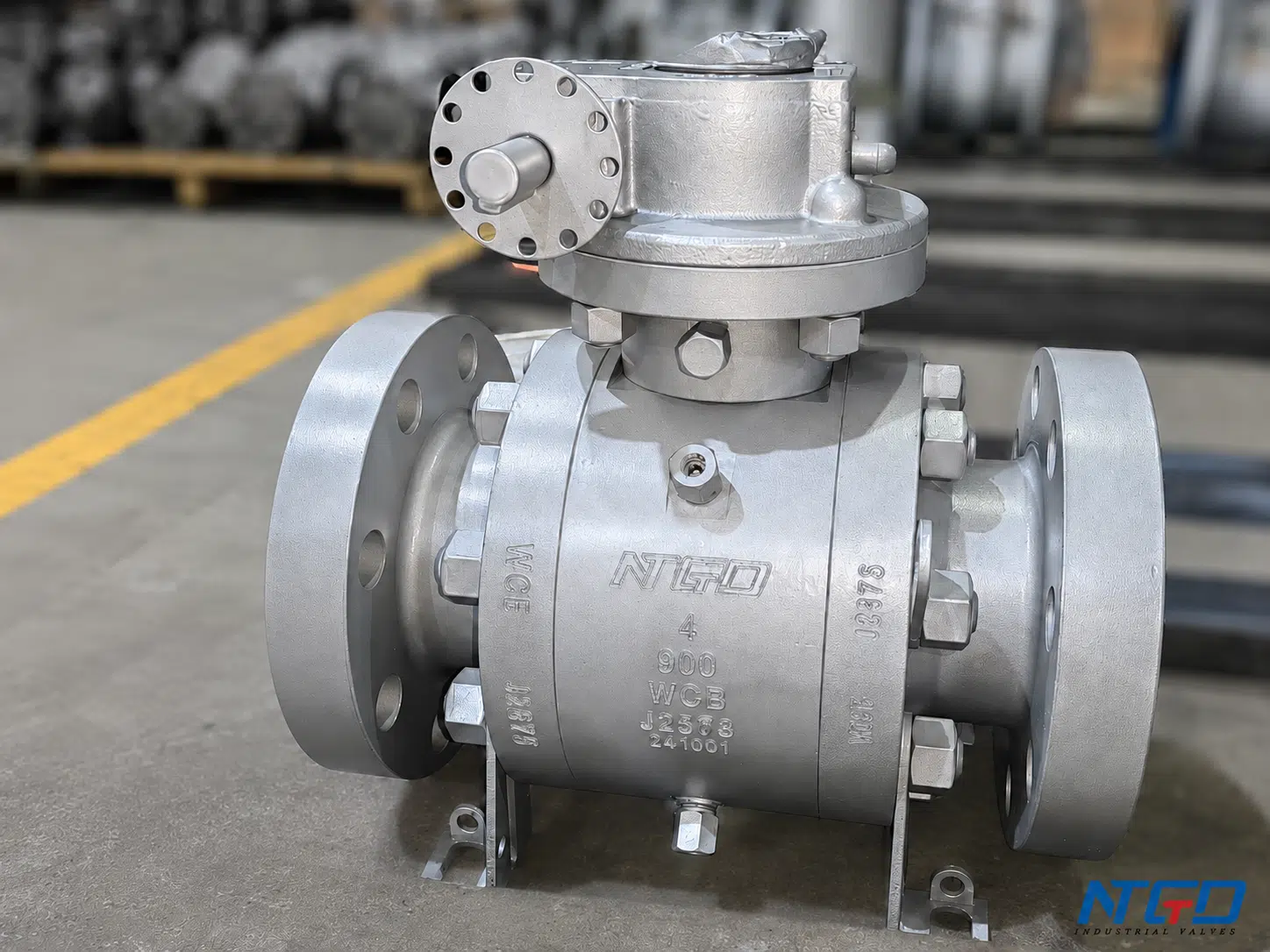

Diseño de entrada lateral: cuerpo dividido en dos o tres piezas
Las válvulas de bola de entrada lateral suelen fabricarse con un construcción de carrocería dividida, a las que a menudo se les llama válvulas de bola de cuerpo dividido. La bola y los asientos se ensamblan desde el costado, y las secciones del cuerpo se unen mediante conexiones atornilladas u otros diseños aprobados de unión del cuerpo.
Este diseño resulta práctico para la fabricación, el ensamblaje y el suministro a gran escala en una amplia gama de tamaños, clases de presión y opciones de materiales. Para aplicaciones estándar en las que es aceptable desmontar la válvula durante una parada programada, el diseño de cuerpo dividido puede ser una opción rentable.
La unión del cuerpo se convierte en un punto importante de inspección y sellado. Una válvula de cuerpo dividido puede seguir proporcionando un sellado confiable, pero la junta, los pernos, las superficies de unión, el diseño del asiento, el mecanizado y la calidad del ensamblaje deben ajustarse a los requisitos de presión, temperatura, medio y pruebas del proyecto.
Articulaciones de la carrocería, dirección de acceso y espacio libre en el sitio
El diseño de la entrada del cuerpo influye en la forma en que se instala y se da mantenimiento a la válvula en el campo.
En el caso de una válvula de bola de entrada superior, el sitio debe contar con suficiente espacio libre en la parte superior para poder retirar el sombrero y levantar los componentes internos. Si un actuador, una plataforma, un soporte de tuberías, un aislamiento o algún equipo cercano bloquea el acceso superior, la facilidad de mantenimiento podría verse reducida.
En el caso de una válvula de bola de entrada lateral, el sitio debe contar con espacio suficiente para desmontar la válvula o separar el cuerpo. Si la válvula está instalada entre secciones de tubería rígida con acceso limitado, los trabajos de mantenimiento pueden requerir mayor planificación, equipo de elevación y verificaciones tras la reinstalación.
Por lo tanto, el mejor diseño del cuerpo no es solo una decisión relacionada con el diseño de la válvula. También es una decisión que involucra el trazado de las tuberías, el acceso para la elevación, la planificación del mantenimiento y la gestión de las paradas.
Por qué la estructura de la carrocería influye en el mantenimiento y el riesgo de fugas
El diseño de la carrocería influye en el número de juntas de la misma, la dirección del acceso interno, el procedimiento de mantenimiento previsto y la cantidad de trabajo necesario durante una parada de operaciones.
Un diseño de entrada superior puede reducir la interferencia con la tubería, ya que el cuerpo de la válvula suele poder permanecer instalado mientras se inspeccionan las piezas internas. Un diseño de entrada lateral puede ser más fácil y menos costoso de fabricar, pero el mantenimiento interno puede requerir un mayor desmontaje.
En lo que respecta al sellado, el tipo de entrada del cuerpo es solo uno de los factores. Una válvula de entrada superior con asientos inadecuados, un diseño deficiente de la junta de la tapa o una selección incorrecta de materiales puede, aun así, ofrecer un rendimiento deficiente. En cambio, una válvula de entrada lateral con un diseño correcto de los asientos, una compresión controlada de la unión del cuerpo, juntas adecuadas y un ensamblaje correcto puede funcionar de manera confiable en condiciones de servicio exigentes.
Cuando una válvula tiene más uniones en el cuerpo, la disciplina de inspección cobra mayor importancia. Se deben revisar cuidadosamente las juntas, los pernos, las superficies de unión, el control de compresión y la calidad del ensamblaje; sin embargo, el hecho de que haya más uniones no implica automáticamente que haya fugas inaceptables.
Acceso para mantenimiento, tiempo de inactividad y desmontaje de tuberías

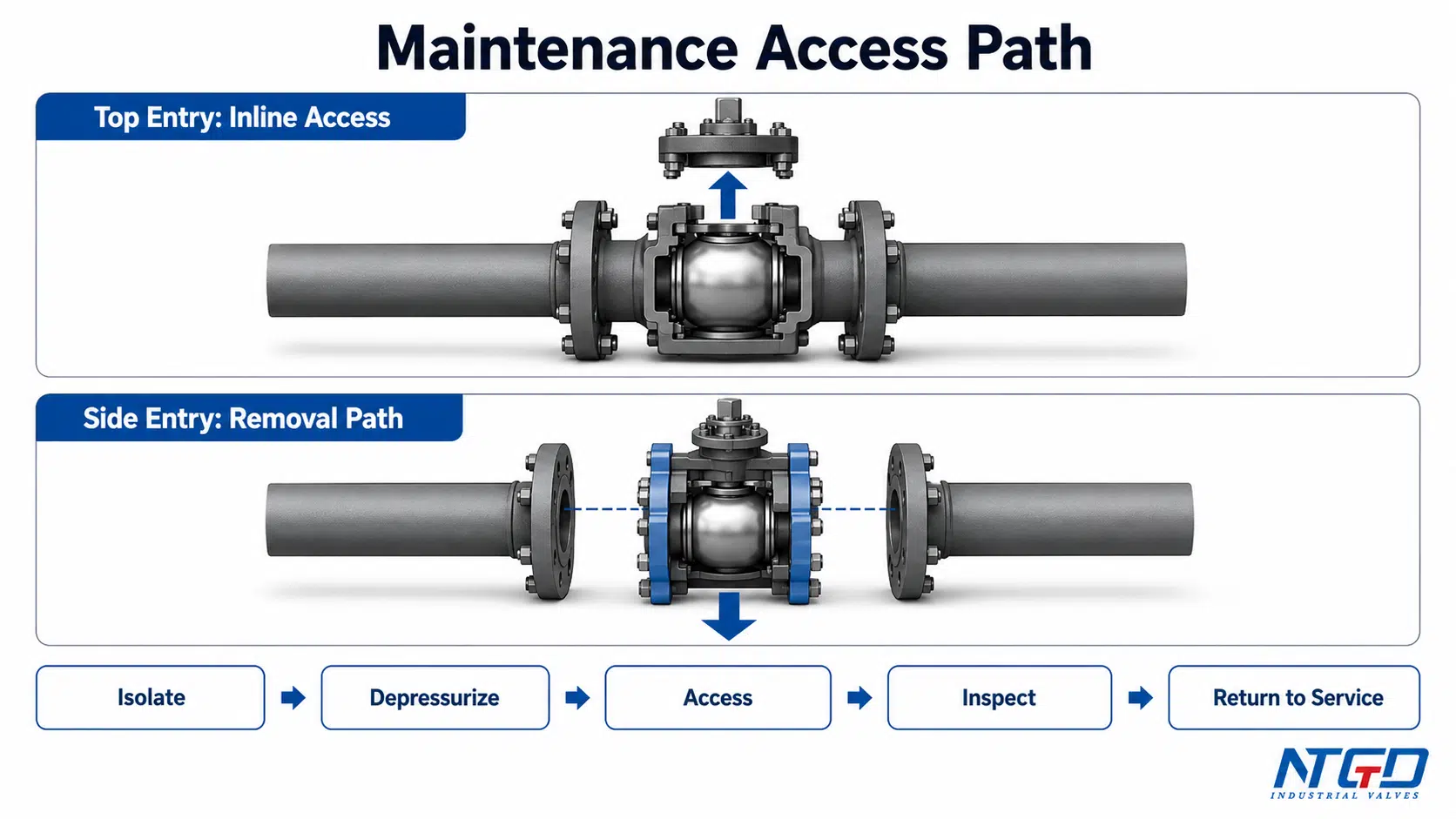

Cómo las válvulas de entrada superior facilitan el mantenimiento en línea
La principal ventaja de mantenimiento de una válvula de bola de entrada superior es el acceso desde arriba. Cuando la válvula está instalada en la línea, a menudo se puede retirar la tapa para que los técnicos puedan inspeccionar o reemplazar piezas internas sin necesidad de cortar la tubería ni de retirar toda la válvula.
Esto resulta útil en sistemas en los que:
- la válvula está soldada a la tubería;
- la línea está enterrada o es difícil de desmontar;
- la válvula es grande o pesada;
- el acceso para grúas o equipos de elevación es limitado;
- la planta no puede soportar largos períodos de inactividad;
- El equipo de mantenimiento necesita un acceso más rápido a la pelota y a los asientos.
El mantenimiento en línea se aplica principalmente a componentes internos, como la bola, los asientos, los sellos y las piezas relacionadas a las que se puede acceder a través de la tapa. Esto no significa que todos los problemas se puedan solucionar en línea. Los daños en el cuerpo de la válvula, las fugas en las conexiones finales, los problemas en las conexiones de las tuberías o los daños en las paredes de contención de presión pueden seguir requiriendo el desmontaje, la reparación fuera de la línea o el reemplazo.
Por qué las válvulas de entrada lateral pueden requerir más trabajo de desmontaje
El mantenimiento de una válvula de bola de entrada lateral se realiza normalmente a través de la unión lateral del cuerpo. En muchas instalaciones, no es posible acceder completamente a las piezas internas a menos que se retire la válvula de la tubería o se separe el cuerpo durante la parada de la planta.
Esto puede suponer más trabajo de varias maneras:
- es posible que haya que manipular pernos de brida o uniones soldadas;
- es posible que haya que sacar la válvula de la línea;
- es posible que sea necesario revisar o reemplazar las juntas y las superficies de unión;
- la alineación debe restablecerse durante la reinstalación;
- es posible que la línea necesite un período de interrupción más prolongado;
- Es posible que sea necesario realizar pruebas de presión o de fugas antes de volver a poner en marcha el sistema.
Esto no significa que las válvulas de entrada lateral no sean adecuadas. Simplemente implica que su plan de mantenimiento debe adaptarse al proyecto. Si la válvula es pequeña, accesible y solo se le realiza mantenimiento durante paradas programadas, la entrada lateral puede resultar eficiente y económica.
Ventana de parada, acceso de mano de obra y planificación de repuestos
El costo de mantenimiento no se limita únicamente al costo de las piezas de repuesto. También incluye el tiempo de desconexión, las horas de mano de obra, los trabajos de elevación, los andamios de acceso, el reemplazo de juntas, la reinstalación, las pruebas y el tiempo de inactividad de la producción.
Una válvula de entrada superior puede reducir algunos de estos costos cuando el mantenimiento en línea es factible. Una válvula de entrada lateral puede seguir siendo la mejor opción cuando el tiempo de inactividad no es crítico y el menor costo inicial es más importante.
Antes de elegir el diseño de la entrada de la carrocería, los compradores deben preguntarse:
| Pregunta sobre mantenimiento | Por qué es importante |
|---|---|
| ¿Se puede quitar la válvula fácilmente? | Si la remoción requiere levantar cargas pesadas, alterar las tuberías o una autorización para una parada prolongada, el acceso superior puede reducir el trabajo en el campo. |
| ¿Hay suficiente espacio libre en la parte superior? | El acceso por la parte superior requiere espacio para quitar la tapa y levantar las piezas desde arriba. |
| ¿Con qué frecuencia será necesario realizar una inspección interna? | Un servicio frecuente facilita el acceso y acorta el proceso de mantenimiento. |
| ¿Cuánto cuesta el tiempo de inactividad? | El alto costo de las paradas de operación puede justificar un costo inicial más elevado de la válvula. |
| ¿Es fácil manejar los asientos de repuesto y las juntas? | La planificación de las piezas de repuesto influye en la rapidez del mantenimiento y en el costo del ciclo de vida. |
| ¿La válvula está soldada, tiene bridas, está enterrada o instalada en un bastidor de tuberías muy apretado? | El tipo de instalación influye en la dificultad práctica de los trabajos de mantenimiento. |
Si se elige una válvula difícil de desmontar para un servicio en el que se prevé una inspección rutinaria del asiento, una tarea de mantenimiento menor puede convertirse en una parada de mayor envergadura. Esto aumenta la complejidad de la planificación, los riesgos de seguridad, la mano de obra en el campo y el costo del ciclo de vida.
Cuando el acceso al mantenimiento es más importante que el precio de compra
El acceso para el mantenimiento cobra mayor importancia que el precio de compra cuando la válvula forma parte de una línea de proceso crítica, una instalación remota, una tubería de gran diámetro o un sistema en el que los retrasos en la parada de operaciones resultan costosos.
En estos casos, un costo inicial más elevado de la válvula puede ser aceptable si reduce el tiempo de inactividad en el futuro o evita trabajos de desmontaje complicados. En sistemas menos críticos, la decisión de compra más sencilla puede inclinar la balanza a favor del diseño de entrada lateral.
Una elección práctica debe comparar el impacto operativo total, no solo el precio de compra que figura en la primera cotización.
Comparación de costos, sellado, presión y temperatura
Costo inicial frente al costo de mantenimiento a lo largo del ciclo de vida
Las válvulas de bola de entrada lateral suelen tener un costo inicial más bajo, ya que el diseño de cuerpo dividido es común y eficiente de fabricar. Para muchos servicios estándar, esto hace que el diseño de entrada lateral sea una opción práctica y económica.
Las válvulas de bola de entrada superior suelen tener un costo inicial más elevado, ya que el cuerpo, la tapa, el sistema de sellado y los requisitos de mecanizado pueden ser más complejos. Sin embargo, si la válvula reduce el tiempo de mantenimiento futuro o evita la necesidad de desmontar la tubería, el costo del ciclo de vida puede ser menor a largo plazo.
Una comparación práctica de costos debería incluir:
| Factor de coste | Por qué es importante |
|---|---|
| Precio inicial de la válvula | La entrada lateral suele ser más competitiva desde el principio. |
| Duración del cierre | El acceso superior puede reducir el tiempo de inactividad cuando el mantenimiento en línea sea factible. |
| Trabajo físico y de levantamiento de cargas | Las válvulas grandes o difíciles de quitar aumentan el costo del servicio. |
| Piezas de repuesto | Los requisitos relativos a los asientos, sellos, juntas y tornillería influyen en el costo del ciclo de vida. |
| Reinstalación y pruebas | Es posible que las válvulas retiradas requieran más trabajo en el terreno antes de volver a ponerlas en funcionamiento. |
| Pérdida de producción | En las líneas críticas, el tiempo de inactividad puede compensar las diferencias en el precio de compra. |
Sellado y vías de fuga: lo que el diseño de la carcasa puede y no puede determinar
El tipo de entrada del cuerpo no determina directamente la clase de fuga ni la confiabilidad del sellado de una válvula de bola. Influye en la disposición de las juntas del cuerpo, pero el desempeño final del sellado suele depender del diseño general de la válvula y de la calidad de su fabricación.
Entre los factores importantes para el sellado se incluyen:
- diseño de los asientos;
- material del asiento;
- acabado de la superficie de la bola;
- sistema de sellado del vástago;
- diseño de la junta de la carrocería;
- compresión de las articulaciones del cuerpo;
- calidad del ensamblaje y de la fijación con pernos;
- clase de presión;
- rango de temperatura;
- compatibilidad media;
- requisitos de prueba.
Las válvulas de entrada superior suelen tener menos uniones en el cuerpo que las válvulas de entrada lateral con cuerpo dividido. Esto puede reducir una posible fuente de fugas externas. Sin embargo, una válvula de entrada lateral con asientos diseñados adecuadamente, compresión controlada de las uniones del cuerpo, selección adecuada de las juntas y ensamblaje correcto puede ofrecer un mejor desempeño que una válvula de entrada superior mal especificada en el mismo servicio.
Por lo tanto, el comprador debe revisar selección de asiento, sellado, junta, unión del cuerpo, mecanizado, material y detalles de las pruebas, en lugar de dar por sentado que un estilo de entrada del cuerpo siempre sella mejor.
Presión y temperatura: cómo determinar el límite real
Tanto las válvulas de bola de entrada superior como las de entrada lateral pueden diseñarse para aplicaciones industriales exigentes. Su idoneidad real depende de la clase de presión, el material del cuerpo, el material del asiento, el soporte de la bola, el sistema de sellado, la conexión final, rango de presión y temperatura, medio y la norma aplicable al proyecto.
En el caso de proyectos de gran tamaño o en condiciones de servicio exigentes, también se puede considerar el uso de una estructura montada sobre muñones. Un muñón es un diseño del soporte de la bola, no es un tipo de entrada en el cuerpo. Tanto las válvulas de bola de entrada superior como las de entrada lateral pueden fabricarse con diferentes disposiciones de soporte de la bola, dependiendo del tamaño, la clase de presión y las condiciones de servicio.
Esto es importante porque servicio de alta presión No se debe elegir únicamente en función de la entrada del cuerpo. El comprador debe confirmar primero la clase de presión, el material, el diseño del asiento, el soporte de la bola, los requisitos de prueba y las condiciones del fluido, y luego decidir si la construcción con entrada superior o lateral se adapta mejor a la estrategia de mantenimiento.
Requisitos relativos a los asientos, los materiales, las clases y las pruebas

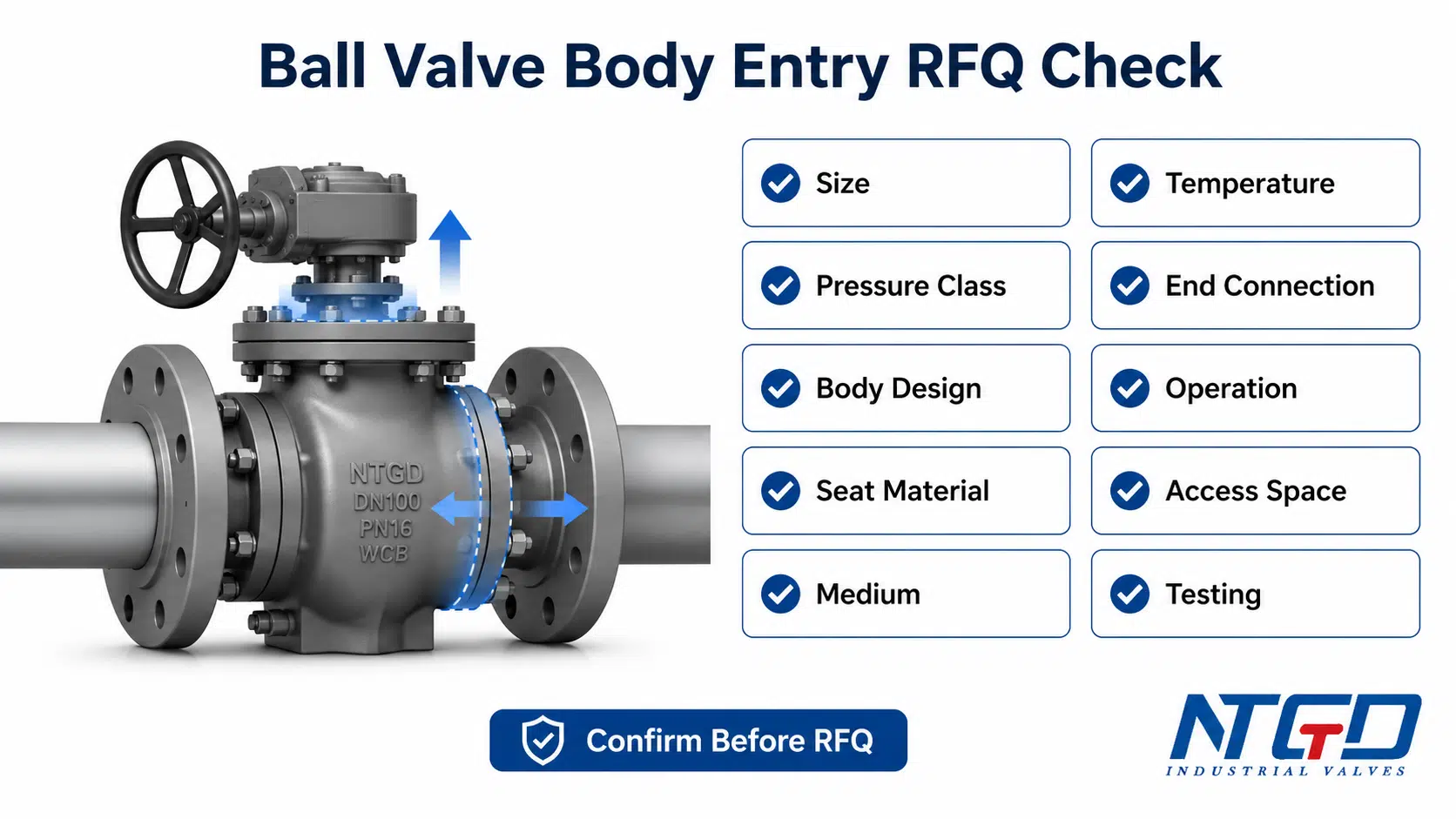

Antes de decidir entre la entrada superior y la entrada lateral, el comprador debe verificar los requisitos técnicos que realmente determinan el rendimiento de la válvula:
| Tema técnico | Repercusiones de la selección |
|---|---|
| Clase de presión | Define los requisitos relativos a la envolvente a presión y debe ajustarse al servicio. |
| Material de la carrocería | Debe cumplir con los requisitos de presión, temperatura, resistencia a la corrosión y las especificaciones del proyecto. |
| Material del asiento | Influye en la estanqueidad, el par de apriete, el rango de temperatura y la compatibilidad con los medios. |
| Soporte de bola | El diseño flotante o con muñón modifica la distribución de la carga y el comportamiento del par. |
| Conexión final | Las conexiones con brida, soldadas u otros tipos de conexión afectan la instalación y el desmontaje. |
| Medio | El uso de gases, líquidos, lodos, fluidos corrosivos o en condiciones de servicio con suciedad modifica el perfil de riesgo. |
| Temperatura | Los materiales del asiento y de la junta deben ser adecuados para el rango de funcionamiento. |
| Requisitos de prueba | Las pruebas de fugas y de presión deben cumplir con los requisitos de aceptación del proyecto. |
| Método de funcionamiento | El funcionamiento manual, por caja de cambios, neumático, eléctrico o hidráulico influye en el acceso y el par. |
Si estos elementos no están definidos, la selección basada únicamente en el estilo de la entrada del cuerpo resulta incompleta.

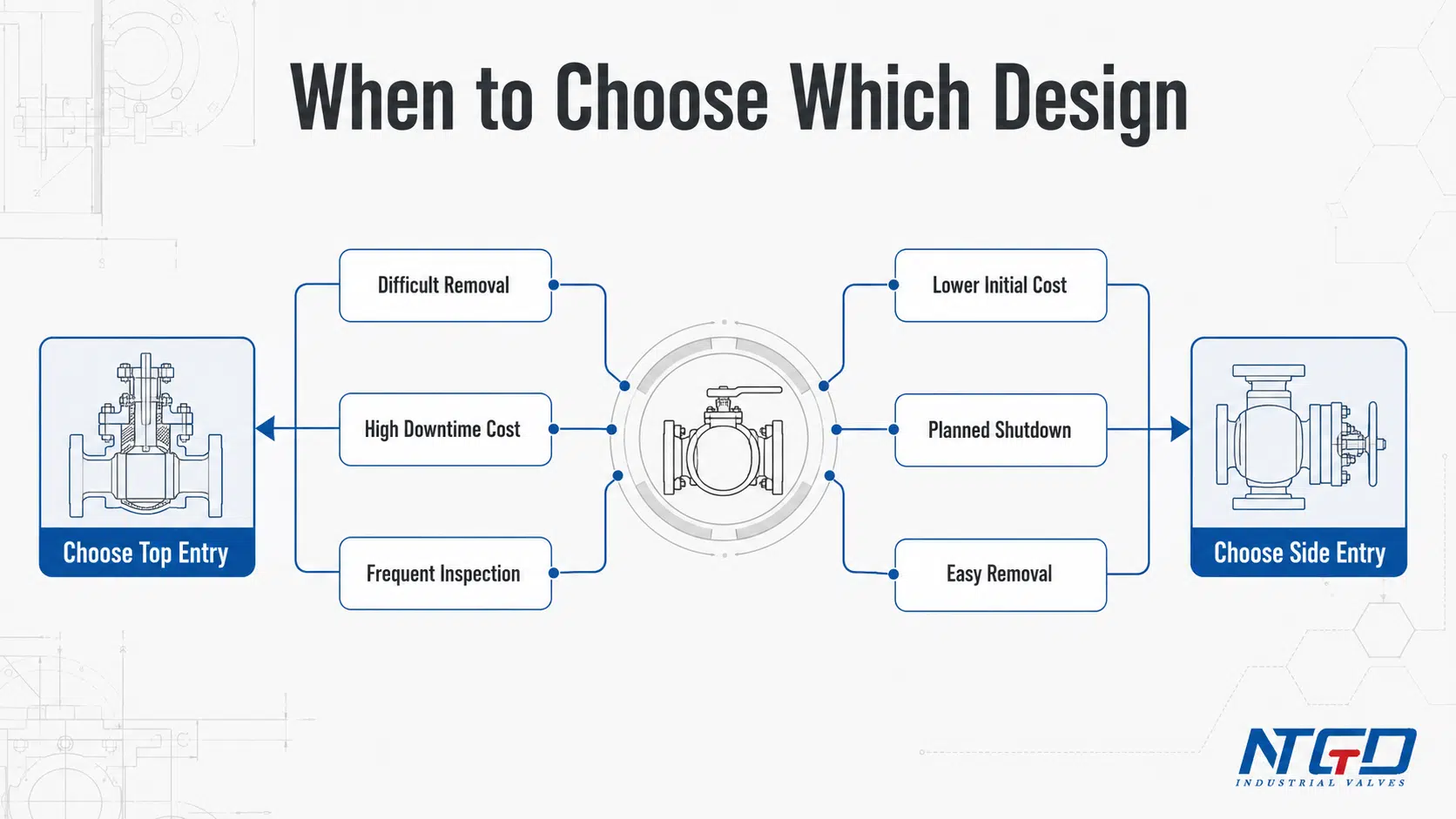

Cuándo elegir una válvula de bola de entrada superior frente a una de entrada lateral
Elige una válvula de bola de entrada superior cuando…
Vale la pena considerar una válvula de bola de entrada superior cuando el acceso para el mantenimiento es una preocupación importante en el proyecto.
Elige la entrada superior cuando:
- es posible que la válvula requiera una inspección en línea o mantenimiento interno;
- es difícil retirar la válvula de la tubería;
- la línea está soldada, enterrada, se encuentra en un lugar de difícil acceso o es difícil de desmontar;
- el tiempo de inactividad sale caro;
- la válvula es grande o pesada;
- el sistema requiere una inspección periódica de sus componentes internos;
- el lugar cuenta con suficiente espacio libre en la parte superior para quitar la capota;
- El proyecto puede justificar un costo inicial de compra más elevado a cambio de un acceso más fácil a los servicios.
Se selecciona la entrada superior cuando la estrategia de mantenimiento, el diseño de la tubería, el riesgo de interrupción del servicio y el costo del ciclo de vida respaldan esa opción.
Elige una válvula de bola de entrada lateral cuando…
Una válvula de bola de entrada lateral suele ser la opción más práctica para los sistemas industriales estándar en los que el costo, la disponibilidad y el mantenimiento programado son las principales prioridades.
Elige la entrada lateral cuando:
- la válvula se puede desmontar durante las paradas programadas;
- el costo inicial de adquisición es una limitación importante;
- el servicio es estándar y no requiere mucho mantenimiento;
- el tamaño y el peso de la válvula facilitan su desmontaje;
- la disposición de las tuberías permite un acceso suficiente para su desmontaje o reemplazo;
- el proyecto ya utiliza diseños comunes de válvulas de bola de cuerpo dividido;
- Los intervalos de mantenimiento son predecibles y no son frecuentes.
Un diseño de entrada lateral bien concebido puede ser un recurso robusto y duradero en numerosas aplicaciones industriales. No debe descartarse simplemente porque la entrada superior ofrezca un acceso en línea más fácil en ciertos proyectos.
Matriz de selección según mantenimiento, costo, acceso y gravedad del servicio
| Estado del proyecto | Quizás sea más adecuado | ¿Por qué? |
|---|---|---|
| Inspecciones internas frecuentes | Entrada superior | Reduce las horas de servicio y el riesgo de tiempo de inactividad al permitir el acceso desde arriba cuando el diseño y las condiciones del lugar lo permiten. |
| Alto costo de cierre | Entrada superior | Puede reducir el número de tareas que requieren desmontar, levantar y volver a poner en servicio las válvulas. |
| Presupuesto inicial ajustado | Entrada lateral | A menudo libera recursos del presupuesto del proyecto para otros componentes críticos cuando el mantenimiento planificado estándar resulta adecuado. |
| Fácil desmontaje de la válvula | Entrada lateral | Los servicios basados en la remoción pueden resultar prácticos cuando el acceso, la elevación y la planificación de la parada de operaciones son sencillos. |
| Línea soldada o difícil de quitar | Entrada superior | Reduce las interferencias en las tuberías, los riesgos de seguridad y los retrasos en la puesta en servicio de nuevo en muchas tareas de mantenimiento interno. |
| Mantenimiento programado estándar | Entrada lateral | Ofrece una opción económica cuando los intervalos de servicio son predecibles. |
| Espacio libre limitado hacia arriba | La entrada lateral puede ser más fácil | El acceso superior debe permitir un espacio suficiente para retirar la capota y realizar operaciones de elevación internas. |
| Espacio limitado para la extracción lateral | La entrada por arriba puede ser más fácil | El servicio de acceso lateral puede requerir espacio para la extracción o acceso mediante la separación de la carrocería. |
| Condiciones de servicio extremas o alta presión | Depende del diseño completo | Da prioridad a la clase de presión, el material del asiento, el soporte de la bola, el material, el medio y las pruebas antes de considerar el tipo de entrada al cuerpo como factor decisivo. |
| Enfoque en el ciclo de vida a largo plazo | Depende del costo del tiempo de inactividad | Compara los costos de paralización, el acceso a las piezas de repuesto, la frecuencia de mantenimiento y la mano de obra en el terreno antes de basar tu decisión únicamente en el precio inicial. |
Casos en los que los datos de la solicitud de cotización deben determinar la elección final
Algunos proyectos no pueden decidirse a partir de una simple tabla comparativa. La decisión final debe basarse en los datos de la solicitud de cotización cuando:
- la clase de presión es alta;
- el medio es corrosivo, abrasivo, sucio o está a alta temperatura;
- los límites de fuga son estrictos;
- la válvula es grande o pesada;
- la línea está soldada o es difícil de quitar;
- el actuador o la caja de cambios limitan el espacio de acceso;
- el intervalo de mantenimiento es incierto;
- el comprador necesita pruebas, inspecciones o documentación específicas.
En estos casos, se debe revisar el tipo de entrada del cuerpo junto con la ficha técnica completa y el plano.
Lista de verificación para la solicitud de cotización y revisión final de adecuación
Datos de la solicitud de cotización que se deben confirmar antes de seleccionar el diseño de la entrada de la carrocería
Antes de solicitar una cotización para una válvula de bola de entrada superior o lateral, el comprador debe confirmar los datos de servicio. Esto evita que la selección de la válvula se base únicamente en una preferencia general.
| Artículo de la solicitud de cotización | Por qué es importante |
|---|---|
| Tamaño de la válvula | Influye en el peso, el acceso, la instalación y el método de mantenimiento. |
| Clase de presión | Establece los requisitos para los sistemas a presión. |
| Material de la carrocería | Debe cumplir con los requisitos de servicio, resistencia a la corrosión y las especificaciones del proyecto. |
| Material del asiento | Controla el sellado, el par de apriete y la compatibilidad de temperatura. |
| Diseño de la bola | El soporte flotante o con muñón influye en la carga y el par. |
| Conexión final | Los extremos con brida, soldados u otros tipos influyen en la extracción y el mantenimiento. |
| Medio | Identifica problemas relacionados con la corrosión, la erosión, el sellado y la limpieza. |
| Temperatura | Debe ser compatible con los materiales del asiento y de la junta. |
| Método de funcionamiento | El accionamiento manual, por caja de cambios, neumático, eléctrico o hidráulico afecta el acceso. |
| Trazado de la tubería | Confirma si es factible el acceso por la parte superior o el desmontaje de la válvula. |
| Ventana de apagado | Ayuda a comparar el costo inicial y el costo del ciclo de vida. |
| Requisitos de prueba e inspección | Verifica los requisitos de presión, fugas y documentación. |
Revisión final de idoneidad para compradores del sector de ingeniería
Utiliza esta verificación final antes de decidir entre la entrada superior y la entrada lateral:
| Pregunta | Si la respuesta es «Sí», considera lo siguiente: |
|---|---|
| ¿La remoción de la válvula requerirá levantar la válvula, alterar las tuberías o una autorización para una parada prolongada? | La entrada superior podría reducir el trabajo de campo. |
| ¿El mantenimiento en línea es un requisito del proyecto? | La opción de entrada superior podría encajar en la estrategia de mantenimiento. |
| ¿Es el presupuesto de compras la principal limitación? | La entrada lateral podría ser más práctica. |
| ¿El servicio es estándar y el mantenimiento poco frecuente? | La entrada lateral podría encajar en el modelo de mantenimiento planificado. |
| ¿Hay suficiente espacio libre por encima para quitar la capota? | Se puede revisar la entrada principal. |
| ¿Hay suficiente espacio para quitar la válvula más adelante? | La entrada lateral puede resultar práctica. |
| ¿Se han confirmado la clase de presión, el material del asiento, el soporte de la bola y los requisitos de prueba? | Revisa el diseño completo de la válvula antes de decidir según el tipo de entrada. |
| ¿Son estrictos los requisitos en materia de fugas? | Revisa el asiento, el sello, la unión del cuerpo, la junta y los detalles de las pruebas. |
| ¿La válvula es grande o pesada? | Compara los costos de elevación, acceso y cierre. |
| ¿La línea está soldada o es difícil de desmontar? | El acceso superior podría reducir las interrupciones en la tubería durante el mantenimiento interno. |
Lo que hay que verificar con los planos, las hojas de datos y las condiciones del proyecto
La selección final debe verificarse con los planos y las hojas de datos de las válvulas. Como mínimo, confirme lo siguiente:
- construcción de la carrocería;
- diseño de la unión entre el capó y la carrocería;
- materiales de las juntas y los sellos;
- diseño del soporte de la bola;
- cerrar conexión;
- dimensiones cara a cara o de extremo a extremo;
- holgura del operador o del actuador;
- espacio de acceso para mantenimiento;
- límites de presión y temperatura;
- aplicable requisitos de prueba e inspección;
- estrategia de repuestos.
Una solicitud de cotización clara y bien definida criterios de selección de válvulas ayudar al fabricante de válvulas o al equipo de ingeniería a recomendar el diseño adecuado de la entrada del cuerpo sin tener que adivinar.
PREGUNTAS FRECUENTES
¿Cuál es la diferencia entre una válvula de bola de entrada superior y una de entrada lateral?
El acceso a las partes internas de una válvula de entrada superior se realiza desde la parte superior a través de una tapa extraíble, mientras que una válvula de entrada lateral utiliza un cuerpo dividido que se ensambla desde el costado. La diferencia práctica radica en el acceso para el mantenimiento: la válvula de entrada superior suele permitir el servicio en línea, mientras que la de entrada lateral suele requerir el desmontaje programado o el desarmado del cuerpo para realizar trabajos internos importantes.
¿Es más fácil mantener una válvula de bola de entrada superior que una de entrada lateral?
En muchas instalaciones, sí, especialmente cuando el diseño de la válvula y el acceso al lugar permiten retirar la tapa desde arriba. La ventaja se aplica principalmente a las piezas internas, como la bola, los asientos y las juntas; sin embargo, los problemas relacionados con las conexiones o los límites de presión pueden seguir requiriendo una reparación fuera de servicio.
¿Es necesario retirar la válvula de bola de entrada lateral de la tubería?
A menudo es así para el mantenimiento interno completo, pero esto depende del diseño, el tamaño, la conexión final y la disposición del sitio. Si el desmontaje es sencillo y el mantenimiento está planificado, la entrada lateral puede seguir siendo una opción práctica y económica.
¿Cuál es más económica, la válvula de bola de entrada superior o la de entrada lateral?
Las válvulas de bola de entrada lateral suelen tener un costo inicial de compra más bajo. Las válvulas de bola de entrada superior suelen tener un costo inicial más elevado, pero pueden reducir el costo del ciclo de vida cuando el mantenimiento en línea disminuye el tiempo de inactividad, la mano de obra o los trabajos de desmontaje.
¿Qué es mejor para aplicaciones de alta presión, la entrada superior o la entrada lateral?
La idoneidad para alta presión depende de la clase de presión, el material del cuerpo, el diseño del asiento, el soporte de la bola, el sistema de sellado, la conexión final y los requisitos de prueba. Tanto las válvulas de bola de entrada superior como las de entrada lateral pueden diseñarse para un servicio exigente cuando el diseño completo cumple con las especificaciones.
¿Cuándo debo elegir una válvula de bola de entrada superior en lugar de una de entrada lateral?
Elija una válvula de bola de entrada superior cuando el mantenimiento en línea, la dificultad para desmontar la válvula, el alto costo del tiempo de inactividad, el gran tamaño de la válvula, la instalación en tuberías soldadas o el tiempo limitado de parada sean preocupaciones importantes del proyecto.
¿Cuándo debo elegir una válvula de bola de entrada lateral en lugar de una de entrada superior?
Elija una válvula de bola de entrada lateral cuando el sistema tenga restricciones de costo, la válvula pueda desmontarse durante las paradas programadas, el mantenimiento sea poco frecuente y las condiciones de servicio estén dentro de los límites del diseño de la válvula seleccionada.
Conclusión
La elección entre válvulas de bola de entrada superior y de entrada lateral debe basarse en la estrategia de mantenimiento, y no solo en el nombre de la válvula.
En el caso de líneas críticas en las que el costo del tiempo de inactividad, la dificultad de acceso o el gran tamaño de la válvula son factores determinantes en la decisión, el valor del ciclo de vida de un diseño de entrada superior puede justificar el mayor costo inicial. Para sistemas estándar en los que el costo es un factor importante, con ventanas de parada predecibles y una extracción práctica de la válvula, el diseño de entrada lateral suele ser la opción más económica y ampliamente disponible.
El tipo de entrada del cuerpo debe definirse en la solicitud de cotización como un requisito técnico, y no debe considerarse como un aspecto secundario. La selección correcta se logra al combinar la construcción del cuerpo, las condiciones de servicio, los requisitos de sellado, los límites de presión y temperatura, el trazado de la tubería y el acceso para el mantenimiento.
Utilice la lista de verificación para la solicitud de cotización (RFQ) que aparece arriba para recopilar los datos de su sistema antes de dar por finalizado el diseño de la entrada del cuerpo de la válvula. Si su proyecto implica un acceso difícil, altos costos por tiempo de inactividad, tuberías soldadas o difíciles de retirar, condiciones de servicio severas o requisitos estrictos de fugas, incluya esas especificaciones en la revisión técnica.
Una conversación específica basada en el tamaño de la válvula, la clase de presión, el medio, la temperatura, la conexión final, el material del asiento, el acceso para mantenimiento, el margen de tiempo para la parada y los requisitos de prueba permitirá confirmar el diseño adecuado (de entrada superior o lateral) más rápidamente que una consulta general.
