Clapet anti-retour à disque ou clapet anti-retour à battant : réponse rapide
Le principal compromis dans un Clapet anti-retour à disque vs clapet anti-retour à battant Le choix ne se résume pas à une question de taille réduite ou de construction robuste. Il s'agit plutôt de installation compacte par rapport à un parcours d'écoulement plus large, comportement en cas de fermeture, accès pour l'entretien et impact sur la maintenance tout au long du cycle de vie.
A clapet anti-retour à gaufre est généralement la solution la plus adaptée lorsque l'espace entre les éléments, le poids de la vanne et la disposition compacte de la tuyauterie constituent les principales contraintes. A clapet anti-retour à battant C'est généralement la direction la plus appropriée lorsque la conduite nécessite une course plus importante du disque, une trajectoire d'ouverture plus large et un accès plus aisé pour l'inspection ou la réparation.
Une pratique clapet à disque vs clapet anti-retour à battant La règle est la suivante :
- Choisir un clapet anti-retour à gaufre lorsque l'espace disponible, le poids et la compacité de l'installation sont des critères déterminants — sinon, une vanne à corps entier pourrait poser des problèmes d'installation ou d'espace libre.
- Choisir un clapet anti-retour à battant lorsque le comportement du débit et l'accès pour l'entretien revêtent une importance particulière — sinon, un corps compact pourrait limiter l'ouverture du débit ou compliquer l'inspection.
- Vérifiez soigneusement la conception en cas d'inversion du sens d'écoulement, de pulsations, de fluide enduit de salissures ou de sensibilité à l'orientation ; sinon, le risque de vibrations, d'usure des sièges, de fermeture défectueuse ou de coup de bélier pourrait augmenter.
La même logique s'applique lorsque la comparaison est recherchée sous la forme Clapet anti-retour à battant vs clapet anti-retour à disque: choisissez le modèle de vanne en fonction de la contrainte principale du système, et non pas uniquement en fonction de la désignation de la vanne.
Que sont les clapets anti-retour à disque et les clapets anti-retour à battant ?
A clapet anti-retour à gaufre se caractérise principalement par sa forme compacte. Il s'installe entre des brides de tuyauterie et présente une configuration à entraxe réduit afin de réduire la longueur d'installation et le poids. Son mécanisme de fermeture interne peut varier : certains modèles utilisent des disques à ressort, des doubles plaques, des disques simples ou d'autres configurations compactes. C'est pourquoi le terme “ wafer ” ne doit pas être considéré comme désignant un mécanisme interne unique et fixe.
A clapet anti-retour à battant se caractérise principalement par le mouvement de son disque. Un disque articulé, pivotant ou de type « clapet » s'ouvre sous l'effet du débit vers l'avant et revient vers le siège lorsque le débit s'inverse. Les clapets anti-retour à battant conventionnels offrent généralement plus d'espace interne pour la course du disque que les modèles compacts de type « wafer », mais ils nécessitent également davantage d'espace pour l'installation et l'entretien.
Cette terminologie revêt une importance particulière dans le domaine des marchés publics. Plaquette décrit le type de corps ou de raccordement ; balançoire décrit le mouvement du disque. Il ne s'agit pas toujours de catégories opposées. Une soupape peut être décrite comme une clapet anti-retour à disque, mais ce terme nécessite des précisions. Cet article compare les principales différences techniques entre les clapets anti-retour à montage entre plaques et les clapets anti-retour à battant classiques ; il ne s'agit pas d'une page de catalogue consacrée aux clapets anti-retour à montage entre plaques et à battant.
Dans la terminologie générale de la tuyauterie, ces clapets anti-retour automatiques sont souvent regroupés sous l'appellation de clapets anti-retour.

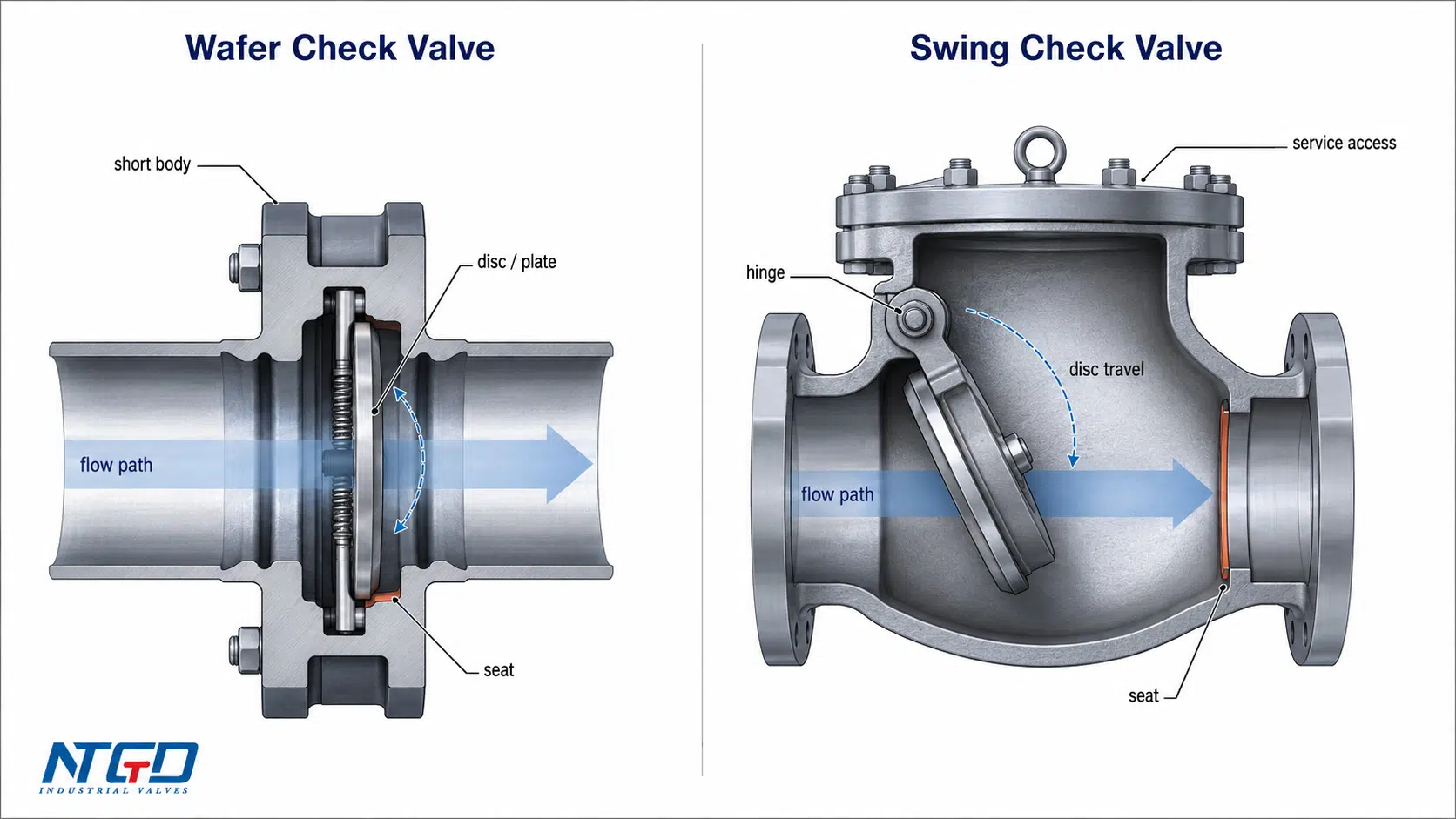

Comment la conception du corps et le mouvement du disque influencent le flux, la fermeture et l'accès
La principale différence technique réside dans la géométrie de la carrosserie.
Une vanne anti-retour à disque se caractérise par un corps à entraxe réduit. Cela s'avère utile lorsque l'espace disponible dans le tracé de la tuyauterie est limité ou lorsque le poids de la vanne doit être maîtrisé. En contrepartie, ce corps compact laisse moins de place aux composants internes d'obturation et peut rendre l'inspection ou l'entretien davantage tributaires de l'accès à la conduite, de la procédure de démontage ou de la conception spécifique de la vanne.
Un clapet anti-retour à battant dispose d'une cavité plus spacieuse dans le corps de la vanne, permettant au disque de se déplacer le long de sa trajectoire d'ouverture. Cet espace interne supplémentaire permet, dans de nombreux modèles conventionnels à corps plein, d'éloigner davantage le disque du passage d'écoulement. Cela favorise un débit plus important et facilite l'accès aux pièces internes, mais cela implique également que le corps de la vanne nécessite un dégagement d'installation et un espace d'entretien plus importants.
Cette différence de géométrie du corps influe directement sur la distance à laquelle le disque peut s'écarter du trajet d'écoulement. Le déplacement du disque influe alors sur l'ouverture du passage, la tendance à la restriction, le moment de fermeture et l'accès aux pièces internes.
Le comportement à la fermeture constitue une autre différence majeure. Une conception de clapet à ressort peut se fermer plus rapidement dans certaines applications, tandis qu’un clapet anti-retour à battant dépend du mouvement du disque, de la gravité, du flux inverse et des conditions du système. Si le débit est instable ou pulsatoire, le disque peut ne pas se fermer en douceur. Cela peut entraîner des vibrations, l’usure du siège, des vibrations du système, des claquements, des coups de bélier ou un entretien plus fréquent.
Externe Guide sur les clapets anti-retour Il convient également de noter que le mécanisme de fermeture peut dépendre de la gravité, de la force d'un ressort, de poids externes, de la pression en aval ou d'une combinaison de ces facteurs.
Une sélection efficace tient donc compte de l'ensemble des conséquences liées à la conception :
La géométrie du corps influe sur la course du disque. La course du disque influe sur le comportement d'ouverture et de fermeture du flux. Le comportement de fermeture influe sur la fiabilité, les vibrations, l'usure et l'accès pour l'entretien.

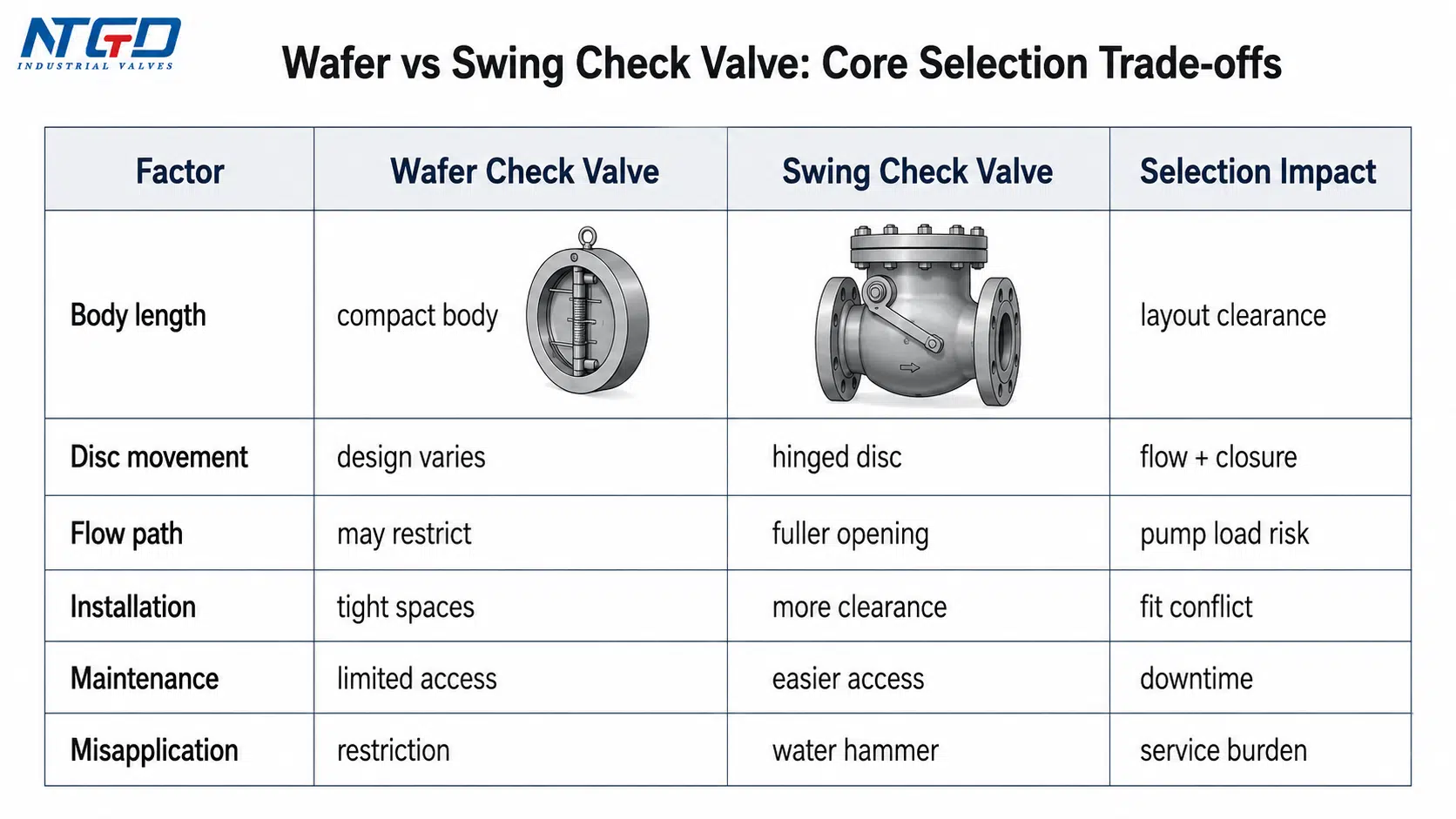

Clapet anti-retour à disque vs clapet anti-retour à battant : principales différences
| Facteur de comparaison | Clapet anti-retour à Wafer | Clapet anti-retour à battant | Impact de la sélection |
|---|---|---|---|
| Conception en présentiel | Corps compact de type « wafer » monté entre deux brides | Conception plus spacieuse, couvrant tout le corps, offrant davantage d'espace intérieur | La plaquette réduit la longueur de l'installation ; le balancier nécessite un espace suffisant prévu pour l'installation et l'entretien |
| Mouvement du disque | Cela dépend du modèle ; la fermeture peut être à ressort, à double disque ou à disque unique. | Le disque articulé ou pivotant s'ouvre lorsque le flux est dirigé vers l'avant | Le mouvement du disque influe sur le trajet d'écoulement, la vitesse de fermeture, le contact avec le siège et le profil d'usure |
| Tendance à l'ouverture / à la restriction du débit | La conception compacte du boîtier peut entraîner davantage de restrictions selon sa conception interne | Les modèles de swing classiques peuvent permettre une trajectoire d'ouverture plus ample | En cas de débit élevé, une restriction peut augmenter la charge de la pompe ou réduire le débit du système |
| Espace d'installation | Idéal pour les agencements de tuyauterie serrés, les châssis compacts et les espaces face à face restreints | Nécessite une plus grande longueur de carrosserie et un espace libre supplémentaire pour l'entretien | La plaquette est plus résistante lorsque l'espace constitue la contrainte principale ; il faut prévoir dès le début de la conception une marge de manœuvre suffisante. |
| Sensibilité à l'orientation | Cela dépend de la conception de la vanne et des instructions du fabricant | Souvent plus sensibles à la gravité, au déplacement du disque et au sens de pose | Il convient de vérifier l'orientation avant l'installation, car un mauvais positionnement pourrait nuire à la fiabilité de la fermeture. |
| Comportement de fermeture | Certains modèles peuvent se fermer rapidement, mais la réactivité dépend de la disposition du disque et du ressort. | La fermeture dépend de la course du disque, du reflux et de la stabilité du système | Un débit instable peut accroître les vibrations, les chocs, l'usure des sièges ou le risque de coup de bélier. |
| Accès pour l'entretien | Sa forme compacte peut rendre l'accès à l'intérieur plus difficile | Permet généralement un accès interne plus aisé dans de nombreux modèles couvrant tout le corps | Un accès difficile peut prolonger les temps d'arrêt ; un accès plus aisé est essentiel lorsque les inspections sont fréquentes |
| Logique des coûts | Souvent plus légers et moins encombrants à l'installation | Souvent plus cher à l'achat en raison d'une carrosserie plus imposante | Les économies initiales peuvent être contrebalancées par les contraintes d'accès pour l'entretien, les temps d'arrêt ou les perturbations au niveau des canalisations |
| Ajustement typique | Espaces restreints, systèmes compacts, configurations où le poids est un facteur déterminant | Des conduites plus grandes, des besoins en débit plus importants, des systèmes donnant la priorité à l'accès | Le choix doit tenir compte de la contrainte principale du système, et pas uniquement du prix des vannes. |
| Risque en cas d'utilisation incorrecte | Peut limiter le débit en cas d'utilisation à plein débit et compliquer l'inspection en ligne | Peut ne pas convenir aux enveloppes étroites ; une fermeture retardée peut augmenter le risque de coup de bélier | Une mauvaise utilisation peut entraîner une modification de la tuyauterie, des temps d'arrêt, une fermeture défectueuse ou une charge d'entretien accrue. |
Ce tableau doit être considéré comme un outil d'aide à la mise en correspondance des contraintes. Si l'espace disponible pour l'agencement est le facteur déterminant, les clapets anti-retour à disque présentent généralement un avantage. Si le débit d'ouverture, l'accès interne et la facilité d'entretien sont les critères déterminants, les clapets anti-retour à battant peuvent s'avérer plus adaptés. Si le comportement à la fermeture constitue le principal risque, le nom du clapet ne suffit pas à lui seul ; la conception du disque et les conditions d'utilisation doivent être examinées conjointement.

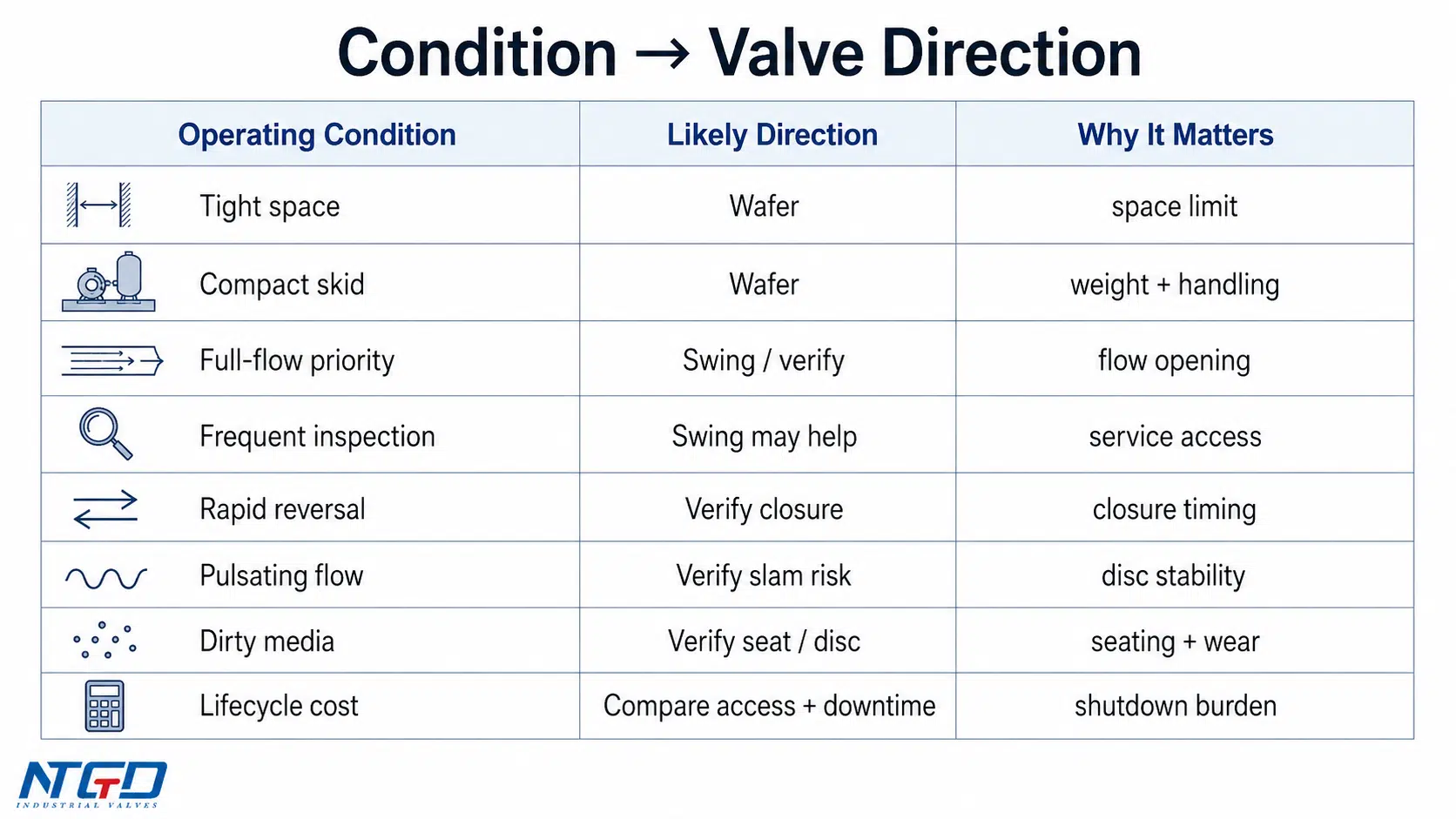

Quand utiliser des clapets anti-retour à disque ou des clapets anti-retour à battant ?
Une méthode utile pour comparer clapet à disque vs clapet anti-retour à battant La sélection doit commencer à partir de la conditions de service plutôt que le nom de la vanne.
| Conditions d'utilisation | Orientation la plus probable | Pourquoi c'est important |
|---|---|---|
| Espace restreint en face à face | Clapet anti-retour à Wafer | Son corps compact permet de l'installer entre des brides lorsque l'espace disponible pour les tuyaux est restreint |
| Châssis compact ou espace disponible limité pour la tuyauterie | Clapet anti-retour à Wafer | Un poids réduit et une longueur de carrosserie plus courte peuvent simplifier la conception et la maniabilité |
| Priorité au débit maximal ou à la restriction minimale | Clapet anti-retour à battant ou vérification de la conception | Une course plus importante du disque peut permettre une trajectoire d'ouverture plus ample, mais le comportement réel du débit dépend de la conception |
| Inspections fréquentes ou accès au siège | Un clapet anti-retour à battant pourrait être plus simple | Les modèles de carrosserie plus spacieux offrent souvent un meilleur accès aux composants internes et peuvent réduire les temps d'arrêt liés à l'entretien |
| Inversion rapide du flux | Vérifier la conception du système de fermeture | Le moment de la fermeture et le contrôle du reflux prennent le pas sur la seule forme de la carrosserie |
| Écoulement pulsatoire ou instable | Vérifier le risque de fermeture et de claquement | L'instabilité du disque peut entraîner des à-coups, des claquements, des vibrations ou une usure accélérée du siège. |
| Supports sales ou chargés de débris | Vérifier la conception du siège et du disque | Les débris peuvent empêcher un bon positionnement, gêner la fermeture ou accélérer l'usure |
| Service à la fois économique et axé sur la maintenance | Comparer les coûts du cycle de vie | Un coût initial moindre peut être contrebalancé par un accès difficile, des arrêts de production plus longs ou des interventions de maintenance répétées |
Optez pour des clapets anti-retour à disque lorsque l'encombrement, le poids ou une longueur de pose réduite sont des critères importants
Les clapets anti-retour à disque sont particulièrement adaptés lorsque la configuration de la tuyauterie ne permet pas d'installer facilement une vanne à corps entier plus longue. Leur principal avantage réside dans leur encombrement réduit. En contrepartie, l'accès peut être limité : un corps compact peut rendre l'inspection interne, l'accès au disque ou l'entretien du siège plus tributaires de la conception spécifique et de la procédure de démontage.
C'est pourquoi le choix de la plaquette ne doit pas se limiter à la longueur « face à face ». La conception de la fermeture interne, l'ouverture du passage, l'état du fluide et l'orientation lors de l'installation restent des facteurs déterminants pour garantir la fiabilité de la vanne en service.
Optez pour des clapets anti-retour à battant lorsque le comportement en débit maximal et l'accès à l'intérieur sont des critères importants
Les clapets anti-retour à battant sont particulièrement performants lorsque le système bénéficie d'une cavité de corps plus spacieuse, d'une course du disque plus importante et d'un accès interne plus aisé. Cela peut s'avérer utile dans les canalisations de grand diamètre, dans les applications où l'accessibilité est une priorité, ou dans les conduites devant faire l'objet d'inspections et de nettoyages au cours de la durée de vie du clapet.
Le compromis réside dans l'espace. Un clapet anti-retour à battant peut résoudre les problèmes de débit et d'accès pour la maintenance, mais il peut poser des problèmes d'agencement si le tracé de la canalisation, le puits de vanne, le châssis de support ou l'espace nécessaire à la maintenance ne laissent pas suffisamment de dégagement.
Vérifier soigneusement la conception en cas de fonctionnement instable, pulsatoire ou en milieu pollué
En cas d'écoulement instable, d'écoulement pulsatoire, d'inversion rapide ou de fluides en suspension, le nom de la vanne ne suffit pas à déterminer si elle est adaptée. La stabilité de fermeture, les conditions de débit minimal, la course du disque, la conception du siège et l'orientation peuvent influencer le choix.
Un clapet anti-retour à battant peut présenter un risque de claquement ou de coup de bélier si le disque se ferme trop tard en cas de reflux. Un modèle de type « wafer » peut également poser des problèmes si sa configuration interne compacte n'est pas adaptée au débit d'ouverture requis, aux caractéristiques du fluide ou au sens d'installation.

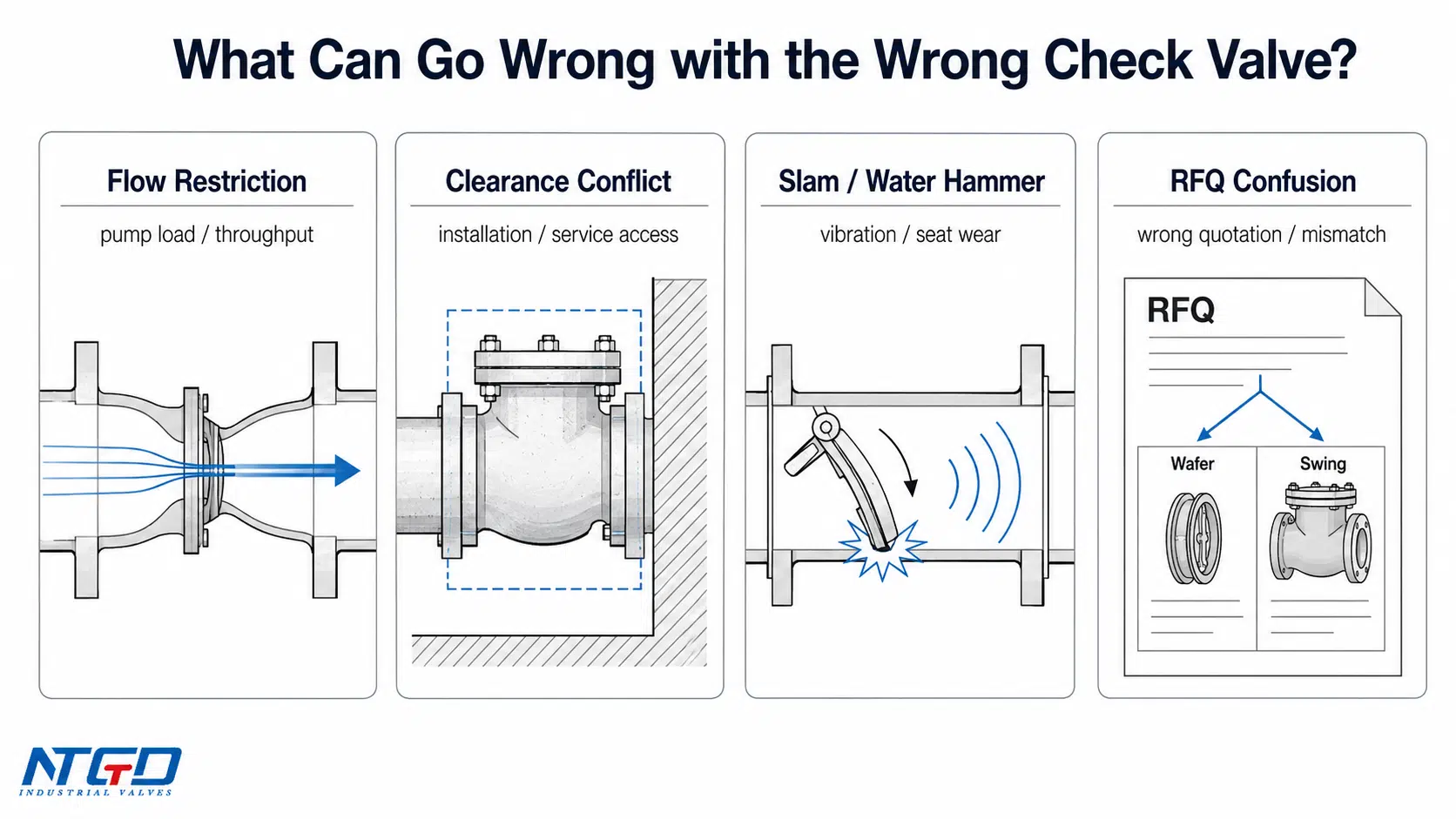

Quels problèmes peuvent survenir si l'on choisit un clapet anti-retour inadapté ?
Le coût d'un clapet anti-retour mal adapté ne se limite que rarement à son prix d'achat. Il se traduit souvent par la suite par une perte de débit, des interventions de maintenance imprévues, des coups de bélier, des temps d'arrêt ou des retards dans la clarification des appels d'offres.
Restriction du débit et perte de rendement
Si l'on utilise une vanne à disque compacte dans un système nécessitant un passage d'écoulement très large, la conception interne peut entraîner une restriction indésirable. Cela ne signifie pas pour autant que les clapets anti-retour à disque présentent systématiquement une forte restriction. Cela signifie simplement que l'ouverture effective du passage d'écoulement et la disposition du disque doivent correspondre aux exigences du système.
Dans les applications à haut débit ou à faible résistance, une restriction excessive peut augmenter la charge de la pompe, réduire le débit du système ou entraîner une sollicitation excessive de la vanne tout au long de son cycle de vie. Le tracé du circuit, la section d'ouverture et le comportement en matière de perte de charge doivent être vérifiés à la lumière des données du projet ou de la documentation du fabricant.
Problèmes liés à l'installation et espace de maintenance insuffisant
Un clapet anti-retour à battant peut ne pas être le bon choix si la canalisation ne dispose pas de suffisamment d'espace pour accueillir un corps de plus grande taille. La question ne se limite pas à la longueur entre faces. L'espace nécessaire à l'entretien est également un facteur important.
Si la vanne n'est plus accessible après son installation, son inspection et sa réparation risquent de s'avérer longues, coûteuses ou de nécessiter un arrêt complet du réseau. Dans certains cas, un espace libre insuffisant peut obliger à modifier la tuyauterie ou rendre impossible tout accès ultérieur pour l'entretien.
Un clapet anti-retour à disque peut résoudre de nombreux problèmes d'encombrement, mais sa conception compacte peut également limiter l'accès à l'intérieur de l'appareil. Le modèle le plus adapté est celui qui tient compte à la fois de l'espace disponible pour l'installation et de la facilité d'accès pour les interventions futures.
Risques de vibrations, de claquements et de coups de bélier
Le comportement à la fermeture est un critère essentiel dans le choix d'un clapet anti-retour. Si le disque ne se ferme pas au bon moment, le clapet peut vibrer, claquer ou laisser passer un écoulement inverse avant de se positionner correctement. Cela peut entraîner une augmentation du bruit, des vibrations, de l'usure du siège et du risque de coup de bélier.
Les clapets anti-retour à battant peuvent être sensibles à la stabilité du débit, car le mouvement du disque dépend du sens du débit, de la course du disque, de la gravité et de la dynamique du système. Les modèles de type « wafer » peuvent se fermer plus rapidement dans certaines configurations, mais la réponse réelle dépend toujours du mécanisme de fermeture spécifique.
Des vibrations importantes ou coup de bélier peut exercer des contraintes sur les sièges, les brides, les supports de tuyauterie et les équipements situés à proximité. Dans les systèmes présentant un risque élevé de coup de bélier, le comportement à la fermeture doit être considéré comme un critère de sélection primordial, et non comme un détail secondaire.
Erreurs de formulation dans les appels d'offres dues à une confusion entre les termes « wafer » et « swing »
Une erreur courante en matière d'approvisionnement consiste à supposer que les catégories “ wafer ” et “ swing ” sont toujours opposées. Ce n'est pas le cas.
- Plaquette décrit le type de carrosserie ou le type de raccordement.
- Swing décrit le mouvement des disques.
- A clapet anti-retour à disque peut exister sous la forme d'une configuration spécifique du produit.
Si un appel d'offres mentionne simplement “ clapet anti-retour à disque oscillant ”, différents fournisseurs peuvent interpréter cette formulation de manière différente. L’un proposera un modèle à disque unique avec corps de type « wafer », un autre considérera qu’il s’agit d’une configuration compacte de type « swing », tandis qu’un troisième demandera des précisions sur un clapet anti-retour à corps intégral de type « swing » classique. Cela peut entraîner des devis non adaptés, des retards dans les clarifications techniques ou la livraison d’un produit qui ne correspond pas à l’installation prévue.
Pour les demandes de devis, précisez le type de corps, le type de disque, l'assistance par ressort (le cas échéant), l'orientation de montage, le matériau du siège, la norme relative à la bride et les conditions d'utilisation.

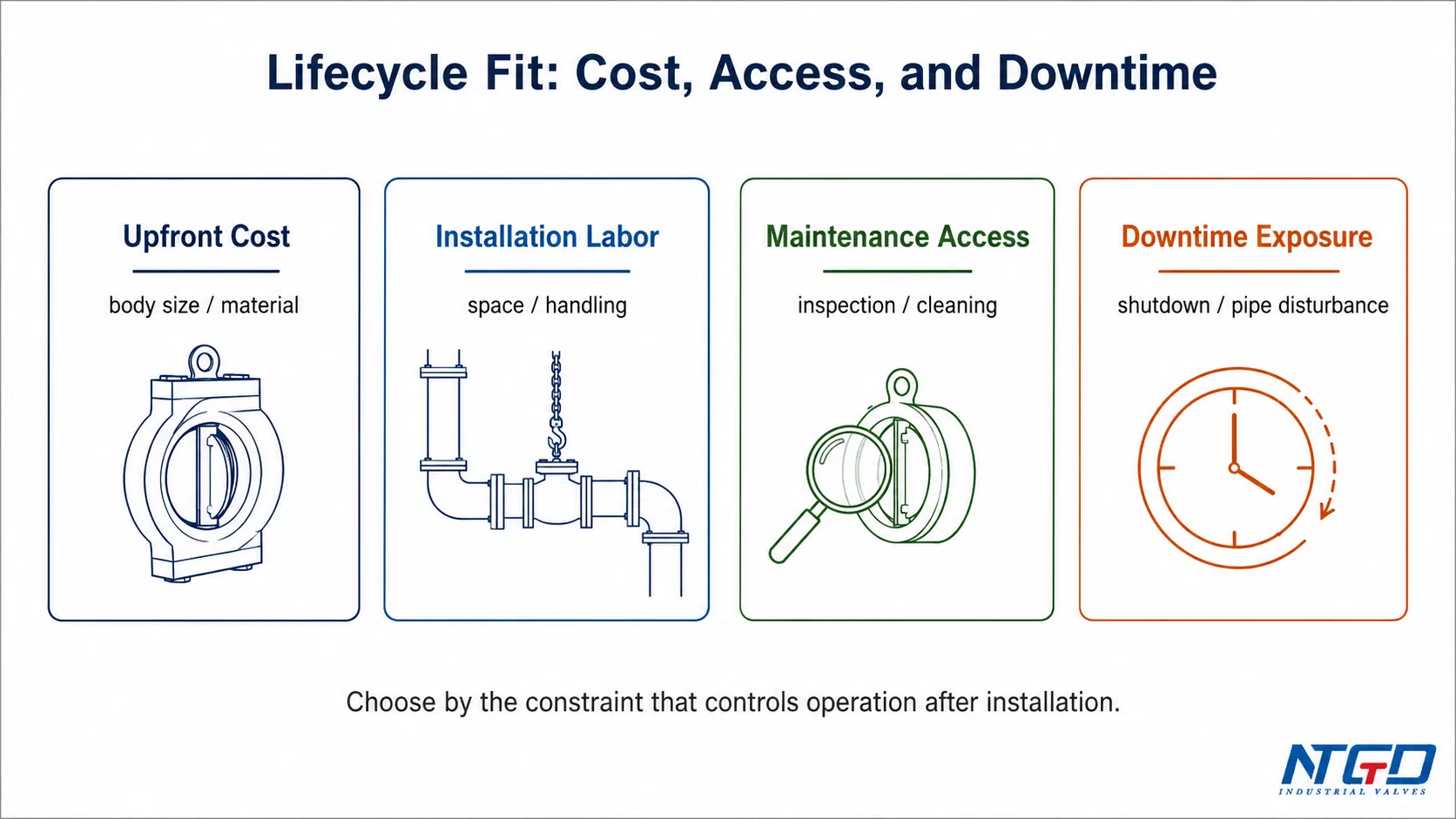

Coût du cycle de vie, accès pour la maintenance et contrôle final de l'ajustement
Pour clapet à disque vs clapet anti-retour à battant Lors du choix d'un modèle, le coût représente généralement un compromis entre les gains de matière et d'espace offerts par un corps compact et la facilité d'entretien d'un corps plus volumineux. Un clapet anti-retour à disque peut réduire le poids de l'installation et simplifier l'agencement. Un clapet anti-retour à battant peut présenter un coût initial plus élevé, mais facilite l'inspection ou l'entretien dans certains systèmes.
Une meilleure comparaison réside dans l'adéquation au cycle de vie :
| Coût / Facteur d'entretien | Ce qu'il faut vérifier |
|---|---|
| Coût initial de la vanne | Comparez les dimensions, les matériaux et la fabrication, mais évitez de choisir uniquement en fonction du prix d'achat. |
| Frais de main-d'œuvre pour l'installation | Vérifier l'espace disponible, l'alignement des brides, la charge admissible et le tracé des tuyaux |
| Accès pour l'entretien | Vérifiez si la vanne peut être inspectée, nettoyée ou entretenue après son installation |
| Perturbation de la canalisation | Vérifiez si l'intervention nécessite le démontage des tuyaux ou un démontage important |
| Exposition aux temps d'arrêt | Vérifier la durée maximale d'arrêt que la ligne peut supporter pendant l'inspection ou le remplacement |
| Condition des médias | Vérifiez si la présence de matières solides, de corrosion, d'entartrage ou de débris est susceptible d'affecter le mouvement du siège et du disque |
| Comportement de fermeture | Vérifier le risque de reflux, le débit minimal et la présence éventuelle de vibrations ou de claquements |
| Orientation | Suivez les instructions d'installation fournies par le fabricant plutôt que de partir du principe qu'il s'agit d'une installation universelle. |
Lorsque le coût initial, l'accès au service et le risque de temps d'arrêt ne vont pas dans le même sens, donnez la priorité à la contrainte qui déterminera le fonctionnement après l'installation.

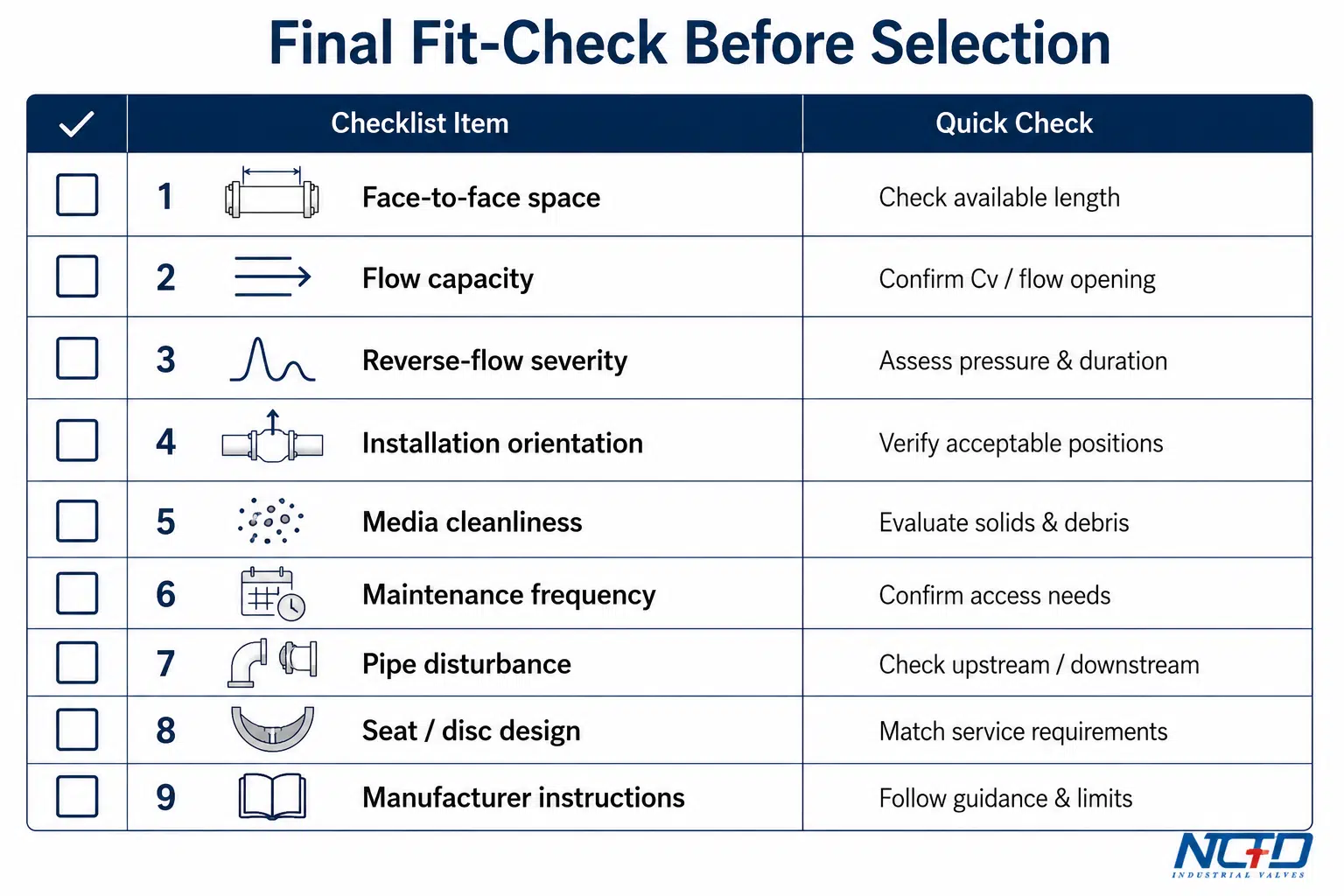

Avant de procéder au choix définitif, l'acheteur ou l'ingénieur doit vérifier les points suivants :
- espace disponible pour les rencontres en présentiel ;
- débit requis et perte de charge admissible ;
- fréquence et gravité prévues des reflux ;
- l'orientation de l'installation ;
- la propreté du fluide, le potentiel de corrosion et la teneur en matières solides ;
- fréquence d'inspection et d'entretien requise ;
- perturbation de la canalisation nécessaire pour les travaux d'entretien ;
- l'adéquation de la conception du siège et du disque à l'utilisation prévue ;
- les instructions d'installation du fabricant et les exigences du cahier des charges du projet.
Cette vérification de l'adéquation est particulièrement importante lorsque le projet se caractérise par un espace restreint, un débit instable, des arrêts fréquents, des fluides encrassants ou des exigences strictes en matière d'accès pour la maintenance.
FAQ : Clapets anti-retour à disque et à battant
Quelle est la principale différence entre un clapet anti-retour à disque et un clapet anti-retour à battant ?
Pour les ingénieurs et les équipes chargées des achats, la différence concrète réside dans le fait que les clapets anti-retour à disque privilégient un encombrement réduit et un poids faible, tandis que les clapets anti-retour à battant privilégient souvent une course plus importante du disque et un accès plus aisé à l'intérieur. Cette différence a une incidence sur l'espace d'installation, l'ouverture de passage, le comportement à la fermeture et la planification de la maintenance.

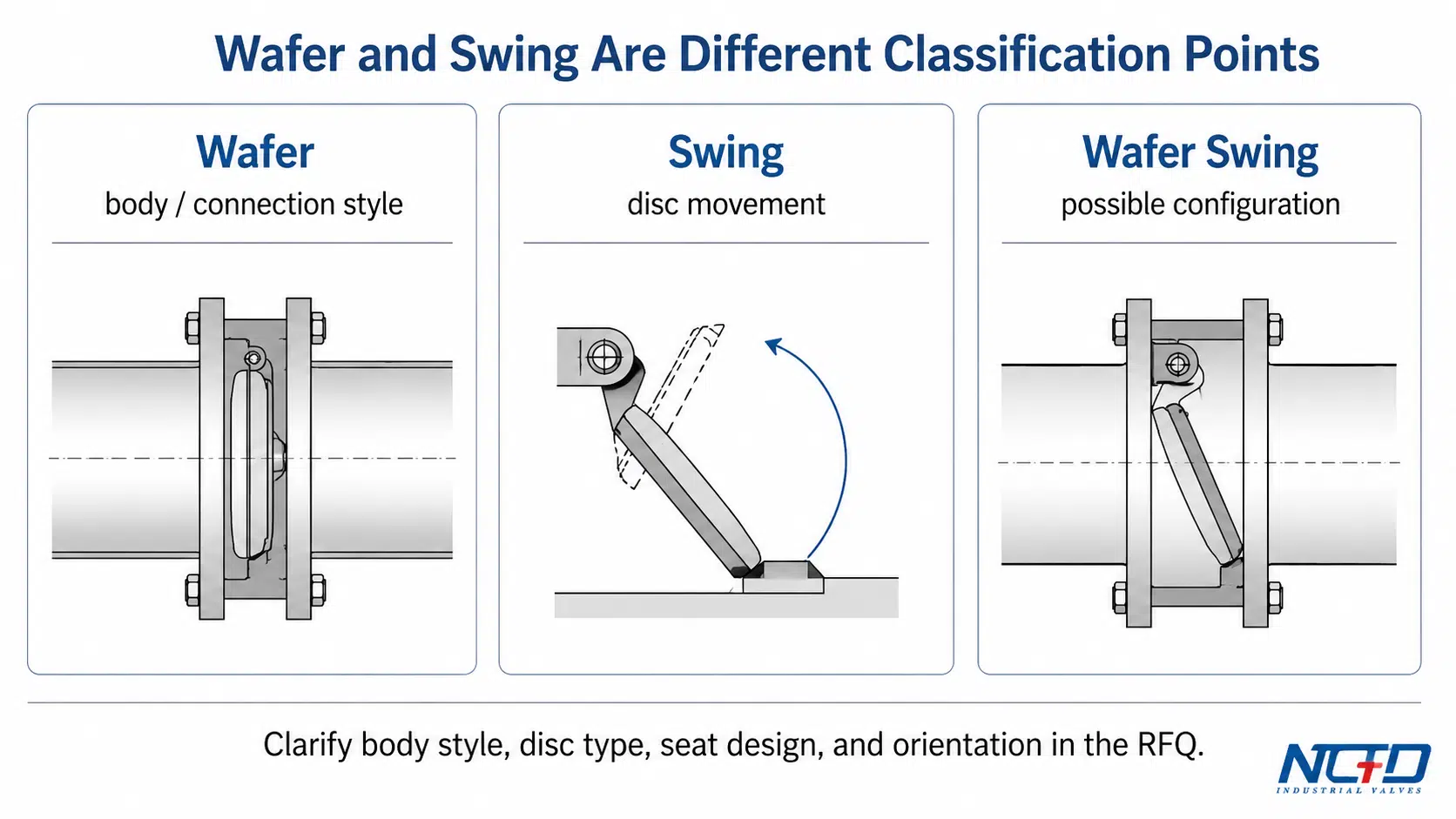

Un clapet anti-retour peut-il être à la fois de type « wafer » et de type « swing » ?
Oui. Les termes “ wafer ” et “ swing ” correspondent à des critères de classification différents. « Wafer » fait référence au type de corps ou de raccordement, tandis que « swing » désigne le mouvement du disque. Une vanne peut être à la fois de type « wafer » et de type « swing », mais cette description à elle seule ne suffit pas pour définir les spécifications. L’acheteur doit encore vérifier la conception du corps, la disposition du disque, la conception du siège et l’orientation de montage.
Que signifie « clapet anti-retour à disque » ?
A clapet anti-retour à disque désigne généralement un clapet anti-retour doté d'un corps de type « wafer » et d'un mécanisme de fermeture à battant ou à disque unique. Dans un appel d'offres, des termes tels que clapet anti-retour à disque, clapet anti-retour à battant, type « wafer », clapet anti-retour à battant de type « wafer »ou clapet anti-retour à disque pivotant Ces points doivent être clarifiés avec soin. Vérifiez le type de disque, l'assistance par ressort (le cas échéant), les limites d'orientation, le matériau du siège, la compatibilité des brides et les conditions d'utilisation avant d'établir le devis.
Un clapet anti-retour à clapet est-il identique à un clapet anti-retour à battant ?
Dans la pratique, ces termes sont souvent utilisés de manière interchangeable. A clapet anti-retour Ce terme désigne généralement un disque ou un clapet articulé qui s'ouvre dans le sens du débit et se ferme à contre-courant, ce qui s'apparente au fonctionnement d'un clapet anti-retour à battant. La distinction essentielle réside dans la conception du corps et du montage : un clapet anti-retour à battant à corps intégral et un modèle compact à clapet de type « wafer » peuvent présenter des exigences très différentes en matière de débit, de jeu et d'accès pour l'entretien.
Quelle vanne est la mieux adaptée à un espace d'installation restreint ?
Un clapet anti-retour à disque est généralement la meilleure solution lorsque l'espace entre les faces est restreint ou que l'enveloppe de la tuyauterie est limitée. Son corps compact est conçu pour s'insérer entre les brides. Toutefois, les contraintes d'orientation, le dégagement nécessaire pour les boulons et la conception du mécanisme de fermeture interne doivent tout de même être adaptés à l'installation réelle.
Quelle vanne est la plus adaptée à un débit maximal ou à une faible restriction ?
Un clapet anti-retour à battant classique peut s'avérer plus adapté lorsque l'on privilégie un passage d'écoulement plus large et une perte de charge moindre, car son corps plus volumineux permet une course plus importante du disque. Cela n'est toutefois pas systématique. Le comportement réel en termes de débit dépend de la taille du clapet, de la géométrie du corps, de la position du disque et des conditions d'utilisation ; il convient donc de consulter les données du fabricant avant de définir les spécifications.
Comment comparer le coût d'un clapet anti-retour à disque et celui d'un clapet anti-retour à battant ?
Comparez le coût du cycle de vie, et pas seulement le prix d'achat. Dans un environnement d'exploitation stable, où l'espace est limité et où les besoins en maintenance sont réduits, un clapet anti-retour à disque peut alléger la charge liée à l'installation. Dans un environnement où des inspections, des fluides encrassants ou des interventions de maintenance répétées sont à prévoir, un clapet anti-retour à battant peut réduire la main-d'œuvre nécessaire et les risques de temps d'arrêt. Le choix le plus avantageux en termes de coût dépend de l'accessibilité, de la fréquence d'entretien, de l'état du fluide et de la tolérance aux arrêts.
Que faut-il vérifier avant d'installer un clapet anti-retour à disque ?
Avant d'installer un clapet anti-retour à montage entre brides, vérifiez le sens d'écoulement, la compatibilité des brides, l'orientation de montage, l'espace disponible dans la canalisation, le jeu des boulons, l'état du fluide et les instructions du fabricant. Ne partez pas du principe que tous les clapets anti-retour à montage entre brides peuvent être installés dans n'importe quelle orientation, car l'orientation admissible dépend de la conception du clapet et de son mécanisme de fermeture.
Conclusion
Choisir entre clapets anti-retour à disque et clapets anti-retour à battant Il s'agit d'un compromis technique. Les clapets anti-retour à disque conviennent souvent particulièrement bien aux réseaux de tuyauterie compacts, aux espaces entre faces réduits et aux installations où le poids est un facteur déterminant. Les clapets anti-retour à battant sont souvent plus adaptés lorsque l'on recherche un débit plus important, un passage interne plus large et un accès plus aisé pour l'entretien.
Le meilleur processus de sélection consiste à comparer simultanément la conception du corps, le mouvement du disque, le comportement en écoulement, la réponse à la fermeture, l'encombrement d'installation, l'accès pour la maintenance et le coût du cycle de vie. Si l'application implique un écoulement instable, des inversions rapides, un fluide encrassant ou un espace de maintenance limité, la conception du clapet anti-retour doit être vérifiée au regard du cahier des charges du projet avant la sélection finale.
Vérification finale de la demande
Pour une sélection adaptée à chaque projet, les ingénieurs d’application de NTGD Valve peuvent passer en revue avec votre équipe les variables clés : débit admissible, encombrement d’installation, orientation, comportement de fermeture, état du fluide, accès pour la maintenance et libellé de l’appel d’offres. Cela permet d’adapter les spécifications du clapet anti-retour à disque ou à battant aux conditions réelles d’exploitation avant l’achat.
