A Y-образный шаровой клапан, также называемый Глобусный клапан типа Y или шаровой кран с косым ходом, представляет собой конструкцию шарового крана, в которой седло и шток расположены под углом к оси трубопровода, как правило, около 45 градусов. Такая угловая внутренняя геометрия обеспечивает более прямой путь потока по сравнению с традиционным шаровым краном Т-образной конструкции, что способствует снижению сопротивления потоку, при этом сохраняя возможность перекрытия и регулирования расхода.
Для промышленных заказчиков главный вопрос заключается не только в том, “что такое клапан с Y-образным корпусом”, но и в том, позволяет ли такая конструкция корпуса решить реальную проблему системы. Клапан с Y-образным корпусом обычно рассматривается в тех случаях, когда в рамках проекта по-прежнему требуется регулирование по типу клапана, но недопустимы более высокие потери давления, характерные для стандартного корпуса клапана.
Одним словом: к шаровому крану Y-образной конструкции лучше всего относиться как к вариант с шаровым клапаном с меньшим сопротивлением, а не в качестве универсального клапана с малым перепадом давления. Он наиболее подходит в тех случаях, когда в рамках одной технической спецификации необходимо обеспечить баланс между потерями давления, регулированием расхода, работой при высоком давлении или при высоких температурах. Окончательный выбор всё же следует сверить с эксплуатационными данными, чертежом клапана, техническим паспортом и утверждёнными проектными требованиями.
Что такое шаровой кран Y-образной конструкции?
Клапан Y-образной конструкции представляет собой клапан с линейным перемещением, используемый для открытия, закрытия или регулирования потока жидкости. Как и другие клапаны Y-образной конструкции, он использует шток, диск и седло для регулирования площади проходного сечения. Отличие заключается в геометрии корпуса. В конструкции Y-образной схемы седло и шток расположены под наклоном, а не перпендикулярно трубопроводу, как в традиционной T-образной схеме.
Такая конструкция смягчает резкое изменение направления потока внутри корпуса клапана. В открытом состоянии клапана рабочая среда проходит по более обтекаемому пути. Благодаря этому Y-образный шаровой клапан находит применение в системах, где необходимо более тщательно контролировать потери давления, турбулентность, эрозию или потери энергии, чем при использовании стандартного шарового клапана.
Глобусный клапан Y-образной конструкции может использоваться для:
- Изоляция при включении/выключении, когда требуется как перекрытие, так и регулирование с помощью шарового крана, а не там, где единственным требованием является минимальное сопротивление при полном проходе.
- Ограничение пропускной способности или регулирование расхода, при условии, что диск, седло, обшивка, привод и рабочий диапазон подходят для данной эксплуатации.
- Работа под высоким давлением или при высоких температурах, где необходимо проверить корпус, крышку, обшивку, уплотнения и прокладки вместе с геометрией корпуса Y-образной конструкции.
- Линии, чувствительные к перепаду давления, где корпус клапана шарового типа с меньшим сопротивлением предпочтительнее традиционного клапана шарового типа Т-образной конструкции.
«Y-образная схема», «Y-тип» и «косая схема»: это одно и то же?
В большинстве обсуждений, посвящённых промышленным арматурам, Y-образный шаровой клапан, Глобусный клапан типа Y, и шаровой кран с косым ходом относятся к одной и той же общей концепции. Формулировка может варьироваться в зависимости от производителя, рынка или стиля документа.
| Срок | Значение при практическом выборе | Рекомендации для покупателей |
|---|---|---|
| Y-образный шаровой клапан | Шаровой кран с угловым расположением корпуса и седла | Распространенный технический термин |
| Глобусный клапан типа Y | Та же общая конструкция, что и у шарового крана Y-образной схемы | Часто используется в описаниях товаров и запросах на предложение |
| Глобусный клапан с косым ходом | Описывает наклонную или угловую внутреннюю геометрию | Менее распространённые, но технически связанные |
| Y-образный шаровой кран | Неформальная сокращённая формулировка | В технических условиях следует использовать официальное название |
| Шаровые клапаны Y-образного сечения | Множественное число для обозначения нескольких клапанов или линеек продукции | Естественная формулировка при обсуждении товаров |
При составлении запроса на предложение лучше четко сформулировать требование следующим образом: Y-образный шаровой клапан или Глобусный клапан типа Y а затем уточните конструктивный чертеж или техническое описание. Не полагайтесь исключительно на сокращённое название, такое как “Y-образный клапан”, поскольку его можно спутать с Y-образными сетчатыми фильтрами, обратными клапанами Y-образной конструкции или другими типами клапанов.
Как Y-образная конструкция под углом 45° снижает сопротивление потоку
Основной технической причиной использования шарового крана Y-образной конструкции является угловое расположение седла, штока и канала потока. В традиционном шаровом кране T-образной конструкции жидкость, как правило, резко меняет направление при прохождении через корпус. Это приводит к увеличению сопротивления и потере давления.
В Y-образном шаровом клапане седло и шток расположены под углом к трубопроводу. Это обеспечивает более прямой путь потока через корпус клапана. Поток по-прежнему проходит через седло и диск, характерные для шарового клапана, но форма корпуса уменьшает крутизну внутреннего поворота.
Геометрия седла, штока и канала потока
Конструкция седла и штока определяет, как жидкость поступает в клапан, проходит через диск и выходит из него. В корпусе Y-образной конструкции:
- Стержень расположен под углом по отношению к трубопроводу.
- Седло расположено вдоль наклонного тракта потока.
- Диск сдвигается к седлу или от него, регулируя поток.
- Открытый проходной канал имеет менее извилистую форму, чем у стандартного шарового крана Т-образной конструкции.
- Такая форма внутренней поверхности позволяет уменьшить турбулентность по сравнению с более резким изгибом потока.
Поскольку шток и седло наклонены, среда меняет направление движения внутри корпуса более плавно. Это позволяет снизить турбулентность, локальные потери энергии и сопротивление потоку в области седла. Именно это является основной причиной того, что Дизайн в виде буквы Y Часто выбирается в тех случаях, когда в проекте требуется управление с помощью клапана, но необходимо обеспечить меньший перепад давления, чем у обычного клапана Т-образной конструкции.
Это не означает, что у всех шаровых кранов Y-образной конструкции падение давления одинаковое. Фактическое падение давления зависит от размера крана, класса давления, конструкции корпуса, типа диска, конструкции седла, положения открытия, расхода и свойств рабочей среды. В рамках проекта следует подтвердить Cv, перепад давления и условия эксплуатации из технического описания клапана, если эти значения имеют значение.
Что означает “меньший перепад давления” при подборе оборудования
“Под ”меньшим падением давления» следует понимать относительное конструктивное преимущество, а не фиксированное универсальное значение. Глобусный клапан Y-образной конструкции, как правило, обеспечивает более прямой путь потока, чем глобусный клапан T-образной конструкции, однако точную разницу в потерях давления необходимо проверять для конкретной модели клапана и условий эксплуатации.
| Вопрос выбора | Почему это важно |
|---|---|
| Является ли потеря давления проблемой в этой линии? | Конструкции с Y-образной схемой часто рассматриваются в тех случаях, когда система не допускает чрезмерного сопротивления. |
| Клапан используется для регулирования расхода, отсечки или для обоих целей? | Диск и седло должны соответствовать предполагаемому режиму работы. |
| Клапан обычно находится в полностью открытом или частично открытом положении? | Положение дроссельной заслонки влияет на скорость, риск эрозии, уровень шума и характеристики управления. |
| В данном процессе речь идет о высоком давлении или высокой температуре? | Все большее значение приобретают конструкция кузова, капота, отделки, уплотнений и прокладок. |
| Требуется ли расчет Cv или перепада давления? | Используйте данные, относящиеся конкретно к данному клапану, вместо того, чтобы исходить из фиксированного значения снижения перепада давления. |
В системах с высоким расходом, на большие расстояния или в системах, чувствительных к напору насоса, преимущество корпуса Y-образной конструкции с точки зрения относительных потерь давления может повлиять на расчетные данные по энергопотреблению или на выбор насоса. Этот эффект следует проверить с учетом конкретных характеристик клапана Данные по Cv или перепаду давления а не исходя исключительно из особенностей строения тела.
Поэтому шаровой кран Y-образной конструкции лучше всего рассматривать как вариант корпуса шарового крана с меньшим сопротивлением. Он по-прежнему относится к семейству шаровых кранов. Если основным требованием является практически полное прохождение потока, изоляция с очень низким сопротивлением и минимальным дросселированием или его полным отсутствием, то более подходящим типом арматуры может стать задвижка или шаровой кран с полным проходом.
Основные компоненты и конструктивные варианты шаровых кранов Y-образной схемы
Сайт основные компоненты шарового клапана во многих конструкциях одинаковы, однако в шаровых кранах Y-образной схемы их расположение и технические характеристики влияют на выбор. Вместо того чтобы рассматривать каждую деталь просто как название компонента, покупателям следует проверять, как каждая из них влияет на герметичность, способность к полному перекрытию, регулирование расхода, техническое обслуживание и совместимость с оборудованием.
Функции компонентов и их влияние на выбор
| Компонент | Основная функция | Влияние выбора |
|---|---|---|
| Корпус клапана | Обеспечивает давление и формирует Y-образный канал потока | Уточните материал корпуса, класс давления, тип торцевого соединения, конфигурацию корпуса, а также проверьте, соответствуют ли размеры углового штока и габариты привода планировке объекта и имеющемуся пространству для технического обслуживания. |
| Капот | Закрывает границу давления вокруг области штока | Тип крышки влияет на надежность уплотнения, удобство доступа при техническом обслуживании, а также на пригодность для эксплуатации в условиях давления и температуры. |
| Стебель | Передает движение маховика или привода на диск | Конструкция штока влияет на работу, крутящий момент, длину открытой резьбы и требования к техническому обслуживанию. |
| Диск | Движения в сторону от сиденья или в противоположном от него направлении для регулирования потока | Конструкция диска влияет на герметичность, характеристики дросселирования, износ и пригодность к эксплуатации. |
| Место | Обеспечивает уплотняющую поверхность для диска | Материал и конструкция седла влияют на риск утечки, стойкость к эрозии и термостойкость. |
| Сальниковая набивка | Уплотнения вокруг штока для уменьшения внешней утечки | Уплотнительные материалы должны соответствовать требованиям по температуре, давлению, совместимости с рабочей средой и требованиям к техническому обслуживанию. |
| Клетка или направляющий элемент | Помогает направлять диск и влияет на регулирование потока в некоторых конструкциях | Это важно в случаях, когда необходимо проанализировать стабильное регулирование расхода, контролируемое поведение потока, высокий перепад давления или снижение риска вибрации и износа. |
| Маховик или привод | Обеспечивает ручной или автоматический режим работы | Выберите ручное, электрическое, пневматическое или гидравлическое управление с учетом крутящего момента, степени автоматизации, частоты работы и доступности места установки. |
Этот обзор компонентов также объясняет, почему перед покупкой может пригодиться чертеж шарового крана Y-образного типа. Чертеж помогает уточнить геометрию корпуса, траекторию потока, межконцевые размеры, габариты маховика или привода, угол наклона штока, а также пространство, необходимое для технического обслуживания.
Конфигурации крышки, штока и режимов работы
Глобусные клапаны Y-образной конструкции могут иметь различные конфигурации. Не следует произвольно смешивать эти конфигурации в запросе предложений; каждая из них влияет на герметичность, техническое обслуживание, стоимость и пригодность для эксплуатации.
| Область настроек | Общие варианты | Практическое руководство по выбору |
|---|---|---|
| Соединение с капотом | Капот с болтовым креплением, капот с резьбовым креплением, капот с сварным креплением, капот с герметичным уплотнением в некоторых конструкциях | Капот с болтовым креплением обеспечивает доступ для технического обслуживания; сварной капот позволяет улучшить герметичность соединения корпуса и капота, но ограничивает доступ; конструкции с герметичным уплотнением часто применяются в условиях работы под высоким давлением. |

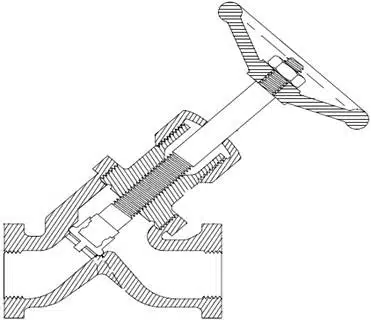

| Конструкция штока | Внутренний винт, наружный винт и вилка, поднимающийся шток в зависимости от конструкции | Конструкция с наружным резьбовым соединением и хомутом обеспечивает изоляцию резьбы от технологической среды и может быть предпочтительной в случаях, когда коррозия, температура или присутствие твердых частиц могут повлиять на срок службы резьбы. |
| Метод работы | Ручной маховик, редукторный привод, электрический привод, пневматический привод, гидравлический привод | Выбор зависит от размера клапана, момента затяжки, необходимости автоматизации, частоты эксплуатации и доступности места установки. |
| Концевое соединение | С фланцами, сварные встык, сварные в муфту, с резьбой — в моделях меньших размеров, изготовленных методом ковки | Концевое соединение должно соответствовать стандарту трубопроводов, классу давления, способу монтажа и требованиям к техническому обслуживанию. |
| Отделка / дизайн сидений | Металлическая облицовка, облицовка с твердым покрытием, мягкое или специальное сиденье в зависимости от конструкции | Убедитесь в соответствии требованиям по температуре, давлению, эрозии, коррозии, регулированию расхода и перекрытию потока. |
При эксплуатации в условиях высокого давления или высокой температуры покупателю не следует указывать лишь “клапан шаровой Y-образной конструкции”. В запросе предложений также должны быть указаны класс давления, материал, конструкция крышки, отделка и дизайн сидений, разъем и принцип работы.
Как работает шаровой кран Y-образной конструкции и как следует проверять направление потока
Глобусный клапан Y-образной конструкции работает за счет перемещения диска к седлу или от него. Когда маховик или привод перемещает шток, шток передает движение диску. По мере того как диск поднимается с седла, площадь проходного сечения увеличивается. По мере того как диск приближается к седлу, площадь проходного сечения уменьшается до полного закрытия клапана.
Форма корпуса в виде буквы Y не изменяется Как устроен шаровой кран; это изменяет внутреннюю геометрию, благодаря чему траектория потока становится менее резкой, чем в стандартном шаровом кране Т-образной конструкции.
Основной принцип работы
Последовательность действий обычно выглядит следующим образом:
- Оператор поворачивает маховик, либо на привод поступает управляющий сигнал.
- В зависимости от конструкции шток перемещает диск вверх или вниз.
- Диск изменяет зазор между диском и седлом.
- Площадь проходного сечения увеличивается, уменьшается или закрывается.
- В зависимости от рабочего положения клапан обеспечивает перекрытие или регулирование расхода.
В конструкции Y-образного типа движение диска происходит в сочетании с наклонным седлом и угловым траекторией потока. Клапан по-прежнему открывается и закрывается как шаровой клапан, однако жидкость проходит через зону седла и диска с менее резким изменением направления потока внутри, чем в традиционном корпусе T-образного типа.
Благодаря этому шаровой кран Y-образного типа подходит для применения в тех случаях, когда в рамках проекта требуется контролируемое открытие и закрытие, а не только полное перекрытие проходного сечения. Однако если кран будет использоваться в основном для частого регулирования расхода, следует тщательно проанализировать диск, седло, внутренние детали, привод и условия потока.
Направление потока, стрелка, обозначающая направление, и проверка чертежа
Направление потока имеет решающее значение для шарового крана Y-образной конструкции, поскольку диск и седло являются направленными элементами. Окончательное Направление потока шарового клапана Это следует подтвердить по стрелке, указанной на самом корпусе клапана, утвержденному чертежу, техническому паспорту, руководству по эксплуатации или указаниям производителя.
Конфигурация с входом внизу и выходом вверху широко распространена во многих конструкциях шаровых кранов, однако она не должна заменять подтверждение, специально рассчитанное для конкретного проекта. В некоторых условиях эксплуатации дифференциальное давление, требования к герметичности, размеры привода, защита от резких ударов или конструкция внутренних деталей могут диктовать необходимость выбора иного направления потока. На этапе запроса предложений заказчик должен указать условия эксплуатации и дать производителю клапана возможность подтвердить правильную нагрузку на диск и седло, а также направление потока.
| Проверка направления потока | Что подтвердить | Почему это важно |
|---|---|---|
| Стрела для тела | Направление, указанное или нанесенное на корпус клапана | Это первая проверка на месте в ходе монтажа. |
| Чертеж общего расположения | Вход, выход, угол наклона штока, положение седла | Предотвращает установку клапана в неправильном положении. |
| Информационный лист | Примечание по направлению потока, класс давления, комплектация, конструкция седла | Указывает, предназначен ли клапан для работы по принципу «поток — открытие» или имеет иную конфигурацию. |
| Инструкция МОМ / инструкция производителя | Требования к монтажу и вводу в эксплуатацию | Помогает предотвратить повреждения, вибрацию, утечки или неправильный подбор размера привода. |
| Чертеж трубопроводов проекта | Направление линии и расположение маркировки клапана | Обеспечивает соответствие установленного клапана проектным параметрам системы. |
Установка Y-образного шарового крана не должна осуществляться исключительно на основе визуальных предположений. Y-образная форма корпуса может облегчить понимание траектории потока, однако окончательное направление потока необходимо подтвердить по указанной стрелке и утвержденной проектной документации.
Глобусный клапан с Y-образной схемой и с T-образной схемой: в чём же заключается разница?
Глобусный клапан Y-образной конструкции и глобусный клапан T-образной конструкции — это оба глобусные клапаны. В обоих случаях для регулирования потока используются диск и седло. Основное различие заключается во внутреннем пути прохождения потока.
Глобусный клапан Т-образной конструкции имеет более извилистый проход и широко применяется там, где требуется регулирование расхода и перекрытие потока, а перепад давления является допустимым. Глобусный клапан Y-образной конструкции выбирают в тех случаях, когда предпочтительным является более обтекаемый проход корпуса при сохранении характеристик регулирования, присущих глобусным клапанам.
Различия в траектории потока, перепаде давления и сценариях применения
| Точка сравнения | Y-образный шаровой клапан | Глобусный клапан типа «T» |
|---|---|---|
| Геометрия тела | Сиденье и шток расположены под углом, часто составляющим около 45 градусов к оси трубопровода | Стержень и диск, как правило, располагаются более перпендикулярно направлению потока |
| Путь потока | Более прямой и менее извилистый | Более резкие изменения направления внутреннего потока |
| Тенденция изменения перепада давления | Как правило, ниже, чем у традиционного корпуса Т-образной конструкции с аналогичными эксплуатационными характеристиками | Обычно выше из-за более извилистого пути |
| Функция управления | Подходит для перекрытия и регулирования потока в случаях, когда требуется меньшее сопротивление | Подходит для обычного регулирования расхода и перекрытия, когда перепад давления находится в допустимых пределах |
| Типичная причина выбора | Используется в тех случаях, когда в проекте требуется управление с помощью шарового крана, но при этом необходимо учитывать потери энергии, падение давления или условия эксплуатации при высоком давлении и высокой температуре | Используется в тех случаях, когда допустимый перепад давления является приемлемым и предпочтение отдается стандартной, привычной или более простой в замене конструкции корпуса |
| Основные характеристики | Уточните траекторию потока, данные по Cv и перепаду давления, направление потока, угол наклона штока, габариты привода, внутреннюю арматуру, крышку и класс давления | Уточните допустимый перепад давления, размеры замены, монтажное пространство, стоимость/наличие, комплектацию, крышку и класс давления |
Это сравнение не следует использовать для утверждения, что конструкция типа «Y» всегда лучше. Она лучше подходит для некоторых областей применения, поскольку снижает сопротивление потоку по сравнению с традиционным корпусом клапана шарового типа, однако окончательный выбор зависит от условий эксплуатации, допустимого перепада давления, требований к регулированию, стоимости, удобства технического обслуживания и доступности.
Когда шаровой кран с Т-образным корпусом всё же может оказаться более подходящим вариантом
Клапан с Т-образным сечением может оставаться подходящим вариантом в тех случаях, когда для проекта требуется стандартный корпус клапана, перепад давления находится в допустимых пределах, конфигурация трубопровода предполагает использование традиционной конструкции или же стоимость и доступность имеют большее значение, чем снижение потерь давления.
Для применения в условиях низкого давления и нормальной температуры в общей промышленности, где допустимый перепад давления является достаточным, шаровой кран с Т-образной конструкцией может оказаться более практичным и экономичным выбором. Клапан с Y-образной конструкцией корпуса становится более предпочтительным, когда потери давления, сопротивление потоку, работа при высоком давлении или при высоких температурах создают реальные технические основания для отказа от стандартной конструкции корпуса.
Если в рамках проекта проводится сравнение Глобусные клапаны Т-образной и Y-образной конструкции Что касается шаровых кранов с угловым проходом, этот вопрос следует рассматривать в рамках более широкого подхода к выбору типа шарового крана.
Когда следует использовать шаровой кран Y-образной конструкции
Клапан типа «Y» наиболее эффективен в тех случаях, когда для конкретной системы требуется регулирование с помощью клапана этого типа, но при этом необходимо обеспечить более плавный поток. Покупателям следует выбирать клапан не только по отраслевому названию, но и с учетом условий эксплуатации.
Подходящие условия обслуживания
| Состояние обслуживания | Почему может подойти шаровой кран Y-образной конструкции | Что подтвердить |
|---|---|---|
| Работа с паром под высоким давлением или горячей жидкостью | Требуется регулирование с помощью шарового клапана, а чрезмерный перепад давления может привести к увеличению потерь энергии или ухудшению характеристик системы | Класс давления, конструкция крышки, исполнение, уплотнение, прокладка, привод и направление потока |
| Обслуживание котлов, электростанций или тепловых систем | Может потребоваться высокая температура и контролируемае уплотнение, а выбор уплотнительных элементов и набивки может повлиять на уровень утечки и срок службы | Материал, номинальные значения давления и температуры, конструкция седла, уплотнение, требования к испытаниям и доступ для технического обслуживания |
| Участки, на которых следует снизить потери давления | Корпус Y-образной конструкции обеспечивает более прямой путь потока, чем корпус T-образной конструкции | Данные по коэффициенту пропускной способности (Cv) и перепаду давления, предоставленные производителем клапана |
| Служба ограничения пропускной способности или регулирования | Диск и седло могут регулировать степень открытия клапана, однако необходимо проверить стабильность настройки и рабочий диапазон | Обрезка, привод, рабочая частота, скорость и риск эрозии |
| Услуги, требующие более прочной конструкции корпуса | В зависимости от технических требований могут использоваться кованые конструкции или конструкции, рассчитанные на давление | Материал корпуса, класс, тип концевого соединения, применимые проектные нормы |
| Услуга, требующая тщательного технического обслуживания | Конструкция крышки и штока влияет на удобство доступа и риск простоев | Подходит ли конструкция с болтовым соединением, сварным соединением, герметичным соединением под давлением, с внутренней резьбой или с внешней резьбой |
Глобусный клапан Y-образного типа особенно целесообразно рассматривать в тех случаях, когда системе требуется как регулирование, так и снижение сопротивления. Однако окончательный выбор всё же следует согласовывать с учетом рабочего давления, температуры, среды, расхода, перепада давления и условий монтажа.
Когда не стоит выбирать этот вариант
Глобусный клапан Y-образной конструкции не всегда является оптимальным выбором. Он может оказаться неподходящим в следующих случаях:
- Системе требуется только изоляция в положениях «полностью открыто» / «полностью закрыто», и требования к регулированию расхода отсутствуют. В таком случае задвижка или шаровой кран с полным проходом могут обеспечить путь изоляции с меньшим сопротивлением.
- Стандартный шаровой кран Т-образной конструкции уже соответствует допустимому падению давления, требованиям к регулированию, особенностям монтажа и ожиданиям в отношении технического обслуживания. В таком случае переход на Y-образную конструкцию может привести к ненужным затратам или усложнить систему.
- Конфигурация трубопровода не обеспечивает достаточного пространства для углового штока или габаритов привода. Чертеж следует проверить до оформления заказа, а не после монтажа.
- Покупатель не может подтвердить требуемую форму корпуса, направление потока, межконцевой размер и утвержденный технический паспорт.
- Данная услуга охватывает работу с твердыми частицами, шламом или в условиях сильной эрозии. В таких случаях, прежде чем делать вывод о том, что корпус Y-образной конструкции решит проблему, необходимо тщательно проанализировать тип клапана, его внутреннее устройство, седло и скорость потока.
- Система требует очень небольшого перепада давления, но не нуждается в дросселировании с помощью шарового крана. В качестве отправной точки, возможно, лучше выбрать клапан с более прямым проходом.
Самый безопасный выбор промышленных клапанов Подход заключается в том, чтобы сначала определить назначение процесса, а затем выбрать конструкцию корпуса клапана.
Контрольный список по запросу предложений и техническим условиям для шаровых кранов Y-образного типа
Запрос на предложение по Y-образному шаровому клапану должен содержать достаточно информации, чтобы производитель мог подтвердить соответствие конструкции условиям эксплуатации. Нечеткий запрос, например “Y-образный шаровой клапан, просьба предоставить информацию”, может привести к выбору неправильной модели корпуса, неправильного класса давления, неправильного типа торцевого соединения, неправильного внутреннего укомплектования или неправильного направления потока.
Данные, которые необходимо подтвердить перед составлением предложения
| Пункт RFQ | Что указать | Почему это важно |
|---|---|---|
| Тип клапана | Глобусный клапан Y-образной конструкции / Глобусный клапан Y-типа | Исключает возможность путаницы с Y-образным фильтром, обратным клапаном или другими Y-образными изделиями. |
| Размер | Номинальный диаметр трубы или DN | Влияет на пропускную способность, перепад давления, длину трубопровода и размеры привода. |
| Класс давления / номинальное значение | Класс ASME, номинальное давление PN или проектные требования к давлению | Должно соответствовать давлению и температуре в системе. |
| Материал корпуса | Углеродистая сталь, нержавеющая сталь, легированная сталь или материал, предусмотренный техническим заданием проекта | Влияет на герметичность, коррозионную стойкость и допустимый диапазон температур. |
| Окантовка / диск / сиденье | Тип диска, материал седла, наплавка, если требуется | Влияет на отсечку, стабильность регулирования расхода, стойкость к эрозии и срок службы. |
| Дизайн капота | Конструкция с болтовым соединением, сварная, с герметичным уплотнением или в соответствии с требованиями проекта | Влияет на возможности технического обслуживания, а также на соответствие требованиям по давлению и температуре. |
| Конструкция штока | Внутренний резьбовой соединитель, наружный резьбовой соединитель и хомут, при необходимости — поднимающийся шток | Влияет на доступ к резьбе, эксплуатацию и техническое обслуживание. |
| Концевое соединение | С фланцем, для стыковой сварки, для сварки в паз, с резьбой | Должно соответствовать конструкции трубопровода и способу монтажа. |
| Операция | Ручной маховик, редукторный, электрический, пневматический, гидравлический | Влияет на крутящий момент, автоматизацию и работу объекта. |
| Направление потока | Направление, указанное на чертеже, стрелкой на корпусе или в технологической схеме | Неправильное направление может привести к ненормальному поведению при отключении, неправильной нагрузке на диск/седло, вибрации при перепаде давления, несоответствию привода или неожиданным характеристикам Cv. |
| Проектная документация | Технические характеристики, чертежи, руководство по эксплуатации, документы об испытаниях и проверках | Позволяет покупателю ознакомиться с товаром перед покупкой и установкой. |
Документы для ознакомления
Прежде чем утвердить закупку Y-образного шарового крана, ознакомьтесь с технической документацией, а не полагайтесь исключительно на название изделия.
| Документ | Что проверить |
|---|---|
| Информационный лист | Тип клапана, класс, материал, внутреннее устройство, седло, крышка, принцип действия, расчетные условия |
| Чертеж общего расположения | Общая длина, угол наклона стержня, контур привода, стрелка направления потока, фланцевые/сварные торцы |
| Руководство по установке | Направление потока, ориентация установки, требования к вводу в эксплуатацию |
| Протокол осмотра / испытаний | Испытание под давлением, испытание на герметичность, отслеживаемость материалов, если это предусмотрено условиями проекта |
| Спецификация проекта | Применимые стандарты, требования к документации, окраска, маркировка и специальные указания по эксплуатации |
В запросе предложений также должно быть указано, предназначен ли клапан для отсечки, дросселирования, запускного байпаса, работы с паром, высокотемпературными жидкостями, коррозионными средами или для какого-либо другого конкретного назначения. Перед утверждением техническая группа должна совместно проверить чертеж, техническое описание, направление потока, габариты привода и требования к осмотру, чтобы выбранный клапан соответствовал фактическим техническим условиям проекта.
Ограничения и типичные проблемы и способы их устранения
Конструкция Y-образного типа позволяет снизить сопротивление потоку по сравнению со стандартным корпусом шарового крана, однако она не устраняет типичные риски, связанные с использованием шаровых кранов. При неправильном подборе или монтаже клапана по-прежнему могут возникать утечки из седла, утечки из сальника, утечки из соединения корпуса и крышки, чрезмерный крутящий момент, неправильное направление потока и износ внутренних деталей.
Распространенные ограничения
| Ограничение | Практическое значение |
|---|---|
| Не полнопроходной запорный клапан | Если единственной целью является минимальная потеря давления, то другой тип клапана может оказаться более подходящим и позволить сократить ненужные потери энергии. |
| Важно правильно выбрать направление установки | Направление потока следует проверять по стрелке на корпусе, чертежу и руководству по эксплуатации (IOM); неправильное направление может повлиять на закрытие клапана, его работу и подбор размера привода. |
| Выбор обрезки по-прежнему имеет решающее значение | Материал диска и седла должен соответствовать требованиям по температуре, давлению, эрозии, коррозии и степени степень сужения прохода. |
| Возможность доступа для технического обслуживания зависит от конструкции капота | Конструкции со сварными соединениями или герметичными уплотнениями могут ограничивать доступ по сравнению с конструкциями с болтовым креплением крышки, что может привести к увеличению сложности технического обслуживания или времени простоя. |
| Размеры привода по-прежнему требуют пересмотра | На величину требуемого крутящего момента или тяги влияют направление потока, перепад давления, трение в набивке и конструкция диска. |
| Необходимо проверить перепад давления | Корпус Y-образной конструкции позволяет снизить сопротивление, однако окончательный перепад давления зависит от технических характеристик клапана и условий работы системы. |
Таблица устранения неисправностей
| Симптом | Возможная причина | Практическая проверка |
|---|---|---|
| Утечка в месте соединения кузова и капота | Ослабленные крепежные элементы, поврежденная прокладка, неподходящий материал прокладки, термоциклирование | Проверьте крепеж, состояние прокладок, совместимость по давлению и температуре, а также инструкции производителя. |
| Негерметичность сиденья | Изношенное седло, поврежденный диск, посторонние частицы, эрозия, неправильное усилие закрытия | Осмотрите сидячую поверхность, удалите мусор из внутренних частей, проверьте совместимость отделки и убедитесь в исправности привода и маховика. |
| Утечка через сальник | Ослабленные гайки сальника, изношенная прокладка, неправильное положение упора сальника, повреждение штока | Отрегулируйте сальник, осмотрите набивку, проверьте поверхность штока и при необходимости замените набивку. |
| Клапан трудно приводить в действие | Повреждение резьбы штока, слишком плотная уплотнительная прокладка, привод недостаточного размера, посторонние частицы вокруг диска/седла, слишком высокий перепад давления | Проверьте состояние штока, степень сжатия уплотнения, размер привода, чистоту внутренних поверхностей и рабочий перепад давления. |
| Неэффективное регулирование расхода | Неправильный размер клапана, неподходящая внутренняя арматура, нестабильный диапазон регулирования, чрезмерная скорость, несоответствие привода, неправильный рабочий диапазон | Проверьте техническое задание, начальное положение, конструкцию триммера, расчетные параметры привода, эксплуатационные данные, а также то, не используется ли клапан за пределами предусмотренного диапазона регулирования. |
Не следует устанавливать диагноз по причине шума или вибрации, основываясь исключительно на названии клапана. Для этого может потребоваться комплексный анализ перепада давления, скорости, направления потока, конструкции внутренних элементов, условий монтажа, а также официального руководства по эксплуатации клапана.
Техническое обслуживание и устранение неисправностей в клапанах шаровых Всегда следует соблюдать инструкции производителя по техническому обслуживанию и правила техники безопасности на объекте. Приведенная выше таблица представляет собой руководство по выбору и диагностике и не заменяет официальное руководство по эксплуатации клапана.
Заключительная проверка соответствия перед выбором шарового крана Y-образной конструкции
Прежде чем выбрать клапан Y-образного типа, убедитесь, что его конструкция позволяет решить конкретную техническую задачу. Не следует выбирать его только потому, что его название указано в каталоге или потому, что он выглядит более эффективным, чем стандартный клапан.
Перед отправкой запроса на предложение (RFQ) или получением технического одобрения воспользуйтесь этой заключительной проверкой:
| Вопрос о проверке соответствия | Почему это важно |
|---|---|
| Вам нужен запорный или дроссельный клапан шарового типа? | Если для данной задачи не требуется управление с помощью шарового крана, возможно, лучше подойдет другой тип клапана. |
| Действительно ли эта линия чувствительна к падению давления? | Корпус Y-образной конструкции наиболее целесообразен в тех случаях, когда снижение сопротивления имеет настолько важное значение, что оправдывает выбор именно этого типа корпуса вместо стандартного шарового крана T-образной конструкции. |
| Было ли проверено, соответствует ли ожидаемое падение давления требованиям системы? | Одного только конструктивного решения корпуса недостаточно; коэффициент Cv, расход, свойства жидкости и рабочее положение должны соответствовать расчетному значению перепада давления. |
| Было ли направление потока подтверждено документами и маркировкой? | Чертеж корпуса, схема, технические характеристики и руководство по эксплуатации не должны содержать противоречий до утверждения или монтажа. |
| Выбранный материал и отделка соответствуют ли среде, температуре, давлению и степени дросселирования? | Несоответствие материалов и покрытий может привести к утечкам, эрозии, коррозии, ухудшению управляемости или сокращению срока службы. |
| Указан ли тип корпуса чётко как «Y-образный» / «типа Y»? | Позволяет избежать путаницы с Т-образным фитингом, угловым фитингом, обратным клапаном или Y-образным фильтром. |
| Подходит ли конструкция крышки / штока для проведения технического обслуживания и ремонта? | Доступ, обнажение резьбы, уплотнение и герметичность зависят от конфигурации. |
| Есть ли чертежи и технические паспорта для утверждения? | Перед покупкой или установкой необходимо провести проверку габаритов, направления потока, огибающей привода и документации. |
Клапан типа «Y» является оптимальным выбором в тех случаях, когда в рамках проекта требуется управление с помощью клапана с более прямым траекторией потока и меньшим сопротивлением, чем у традиционного корпуса типа «T». Окончательный выбор, тем не менее, должен основываться на эксплуатационных данных, документации производителя и технических требованиях проекта.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Что такое Y-образный шаровой кран?
Глобусный клапан Y-образной конструкции представляет собой глобусный клапан, у которого седло и шток расположены под углом к трубопроводу, как правило, около 45 градусов. Такая угловая конструкция обеспечивает более прямой внутренний путь потока по сравнению с традиционным глобусным клапаном T-образной конструкции и позволяет снизить перепад давления, сохраняя при этом функции перекрытия и дросселирования.
Как определить, подходит ли Y-образный шаровой кран для паропровода высокого давления?
Глобусный клапан Y-образного типа может подойти для паропровод высокого давления когда в рамках проекта требуется управление с помощью шарового крана, но при этом необходимо снизить потери давления по сравнению со стандартным корпусом Т-образной конструкции. В окончательном решении должны быть указаны класс давления, материал корпуса, внутреннее устройство, конструкция крышки, уплотнение, направление потока, требования к приводу, а также утвержденный чертеж.
Какова функция Y-образного шарового крана?
Функция шарового крана Y-образной конструкции заключается в открытии, закрытии или регулировании потока жидкости. Диск перемещается к седлу или от него, а Y-образный корпус обеспечивает более прямой внутренний путь потока по сравнению с традиционным шаровым краном T-образной конструкции.
Каково правильное направление потока в шаровом клапане Y-образной конструкции?
Правильное направление потока следует уточнять по стрелке на корпусе клапана, утвержденному чертежу, техническому паспорту и руководству по монтажу. Установка с входом внизу и выходом вверху является типичной для многих конструкций шаровых клапанов, однако не следует считать, что она подходит для всех клапанов Y-образной конструкции без подтверждения со стороны производителя.
Можно ли устанавливать шаровой кран Y-образной конструкции в любом направлении?
Нет. Клапан с Y-образным седелом следует устанавливать в соответствии с указанным на нем направлением потока и проектным чертежом. Наличие углового корпуса не освобождает от необходимости проверять расположение входа, выхода и штока, а также пространство для привода и доступ для технического обслуживания.
В чём заключается разница между шаровыми кранами Y-образной и T-образной конструкции?
Глобусный клапан типа «Y» имеет наклонное расположение седла и штока, что обеспечивает более прямой путь потока. Глобусный клапан типа «T» имеет более извилистый внутренний канал и, как правило, создает более значительный перепад давления. Клапаны типа «T» могут по-прежнему подходить для применения в тех случаях, когда перепад давления является приемлемым, а стандартная конструкция корпуса соответствует требованиям системы.
Являются ли размеры шаровых кранов Y-образной конструкции стандартными?
Габаритные размеры зависят от размера, класса давления, типа торцевого соединения, конструкции корпуса и производителя. Перед покупкой или монтажом покупателю следует уточнить общую длину, угол наклона штока, габариты привода и детали соединения на общем схематическом чертеже.
Подходит ли шаровой кран Y-образной конструкции для регулирования расхода?
Да, шаровой кран Y-образной конструкции можно использовать для регулирования расхода, если диск, седло, внутренние детали, привод и условия эксплуатации соответствуют требованиям. В случае частого или интенсивного регулирования расхода в рамках проекта необходимо проверить конструкцию внутренних деталей, скорость потока, перепад давления, риск эрозии и расчетные параметры привода.
Заключение
Глобусный клапан Y-образной конструкции — это не просто глобусный клапан с иной формой корпуса. Благодаря угловому расположению седла и штока в нём создаётся более прямой путь потока, что позволяет снизить сопротивление потоку по сравнению с традиционным глобусным клапаном T-образной конструкции, сохраняя при этом функции перекрытия и дросселирования, присущие глобусным клапанам. Благодаря этому он широко применяется в системах, где важны такие факторы, как потери давления, работа под высоким давлением, высокие температуры или точное регулирование расхода.
Оптимальный процесс выбора заключается в том, чтобы сначала определить условия эксплуатации, а затем проверить форму корпуса, направление потока, класс давления, материал, внутреннее уплотнение, конструкцию крышки, тип торцевого соединения, способ управления и сопроводительную документацию. Глобусный клапан Y-образного типа может стать оптимальным техническим решением, но только в том случае, если его конструктивные преимущества соответствуют фактическим требованиям системы.
Окончательное утверждение должно основываться на данных об эксплуатации проекта, утвержденном чертеже, техническом паспорте клапана и подтверждении эксплуатационных характеристик от производителя, а не только на общем сравнении конструкций корпусов Y-образного и T-образного типов.
Конструкция шарового крана с Y-образным проходом может работать неэффективно, если угол наклона корпуса, направление потока, внутренние детали, материал изготовления, привод или допуски по перепаду давления не соответствуют условиям эксплуатации. Такое несоответствие может привести к проблемам с перепадом давления, риску утечки, затруднениям при управлении, нестабильному регулированию или сокращению срока службы.
Если вы выбираете Y-образный клапан для пара, жидкостей под высоким давлением, тепловых систем или трубопроводов, чувствительных к перепаду давления, перед отправкой запроса на предложение подготовьте данные об условиях эксплуатации, направлении потока, режиме давления и температуры, требования к материалам и требования к чертежам. Компания NTGD Valve готова помочь проанализировать условия эксплуатации и подтвердить, соответствует ли конструкция Y-образного шарового клапана техническим требованиям проекта.
