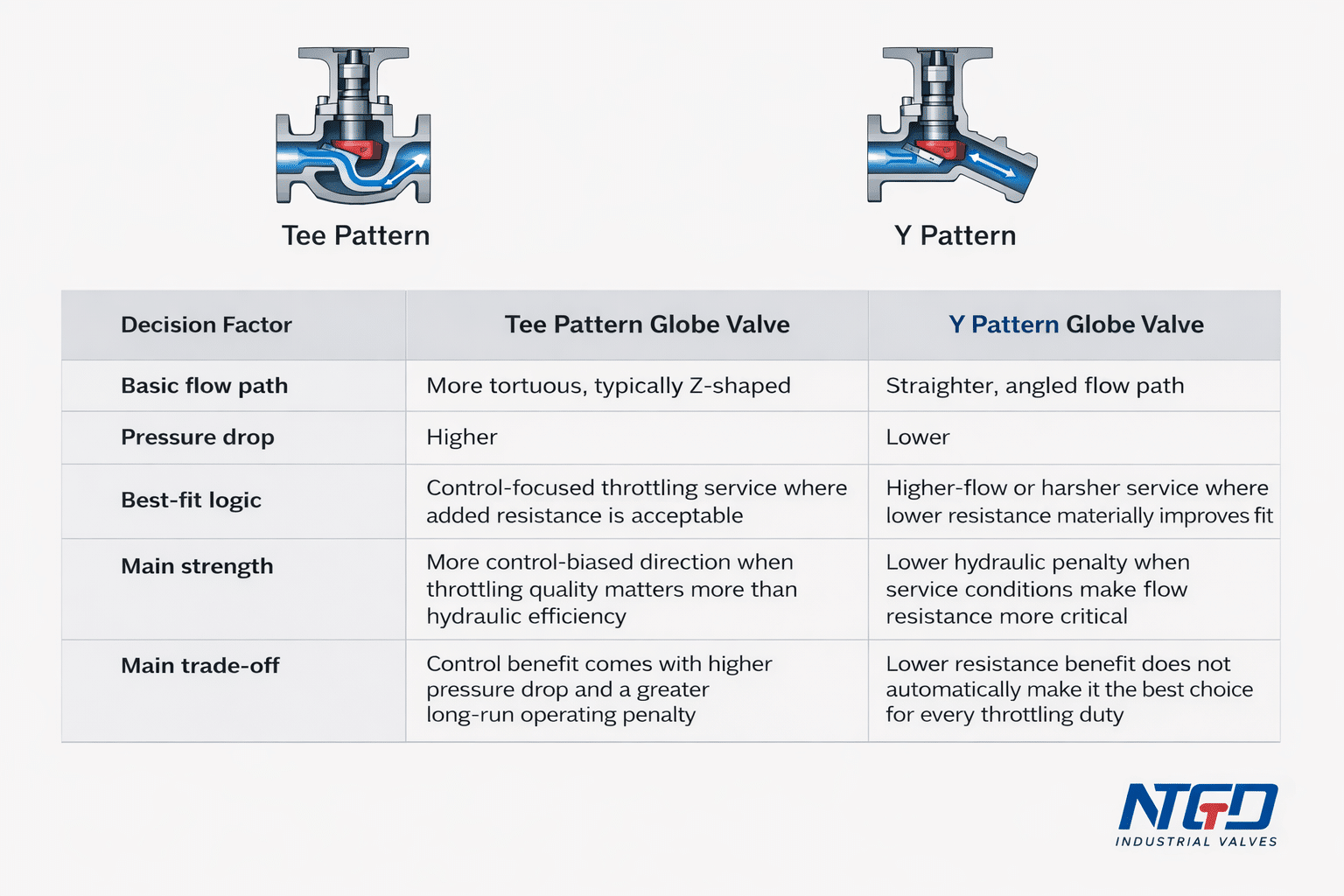

A Válvula de globo con conexión en T frente a válvula de globo con conexión en Y La comparación se reduce, en realidad, a una decisión sobre la idoneidad del servicio. La cuestión fundamental no es qué patrón es más nuevo o más avanzado, sino si su aplicación justifica aceptar una mayor pérdida de carga a cambio de un mayor control, o si el servicio debe dar prioridad a una menor resistencia al flujo, una mejor eficiencia hidráulica y un diseño más adecuado para condiciones de funcionamiento más exigentes.
| Factor de decisión | Válvula de globo con patrón en T | Válvula de globo en Y |
|---|---|---|
| Recorrido básico del flujo | Más sinuoso, con la típica forma de Z | Trayectoria de flujo más recta y en ángulo |
| Caída de presión | Más alto | Baja |
| Lógica de mejor ajuste | Servicio de limitación de velocidad centrado en el control en el que se acepta una mayor resistencia | Caudales elevados o condiciones de funcionamiento más exigentes, en las que una menor resistencia mejora notablemente el ajuste |
| Punto fuerte | Una orientación más centrada en el control cuando la calidad de la aceleración es más importante que la eficiencia hidráulica | Menor pérdida hidráulica cuando las condiciones de funcionamiento hacen que la resistencia al flujo sea más crítica |
| Principal dilema | Las ventajas en materia de control conllevan una mayor caída de presión y un mayor impacto negativo en el funcionamiento a largo plazo | El hecho de que ofrezca una menor resistencia no significa automáticamente que sea la mejor opción para todas las aplicaciones de regulación de caudal |
Terminología y contexto de los patrones para esta comparación
En esta comparación, Válvula de globo con patrón en T y Válvula de bola tipo T se refieren a la misma orientación básica del patrón de la carrocería. En muchas especificaciones y conversaciones con los compradores, esa misma orientación también se asocia con terminología de patrón estándar o patrón en Z porque el medio cambia de dirección de forma más brusca al atravesar el cuerpo. Lo importante es la cuestión práctica, no la semántica: la denominación puede variar de una fuente a otra, pero la implicación hidráulica no cambia.
A válvula de globo patrón y se considera una dirección de selección independiente porque la disposición del asiento y el vástago desvía la trayectoria del flujo hacia una línea más recta. En la práctica industrial, válvula de globo patrón y, Válvula de bola con patrón en Yy válvula de globo tipo y se utilizan habitualmente para describir esa misma línea de diseño básica.
Esta página es deliberadamente concisa. No pretende explicar todos los diseños de válvulas de globo ni servir como una guía general sobre las mismas. Su objetivo es comparar las opciones de cuerpos con diseño en T y en Y para aplicaciones de cierre y regulación, en las que la trayectoria del flujo y las condiciones de servicio influyen directamente en la elección.

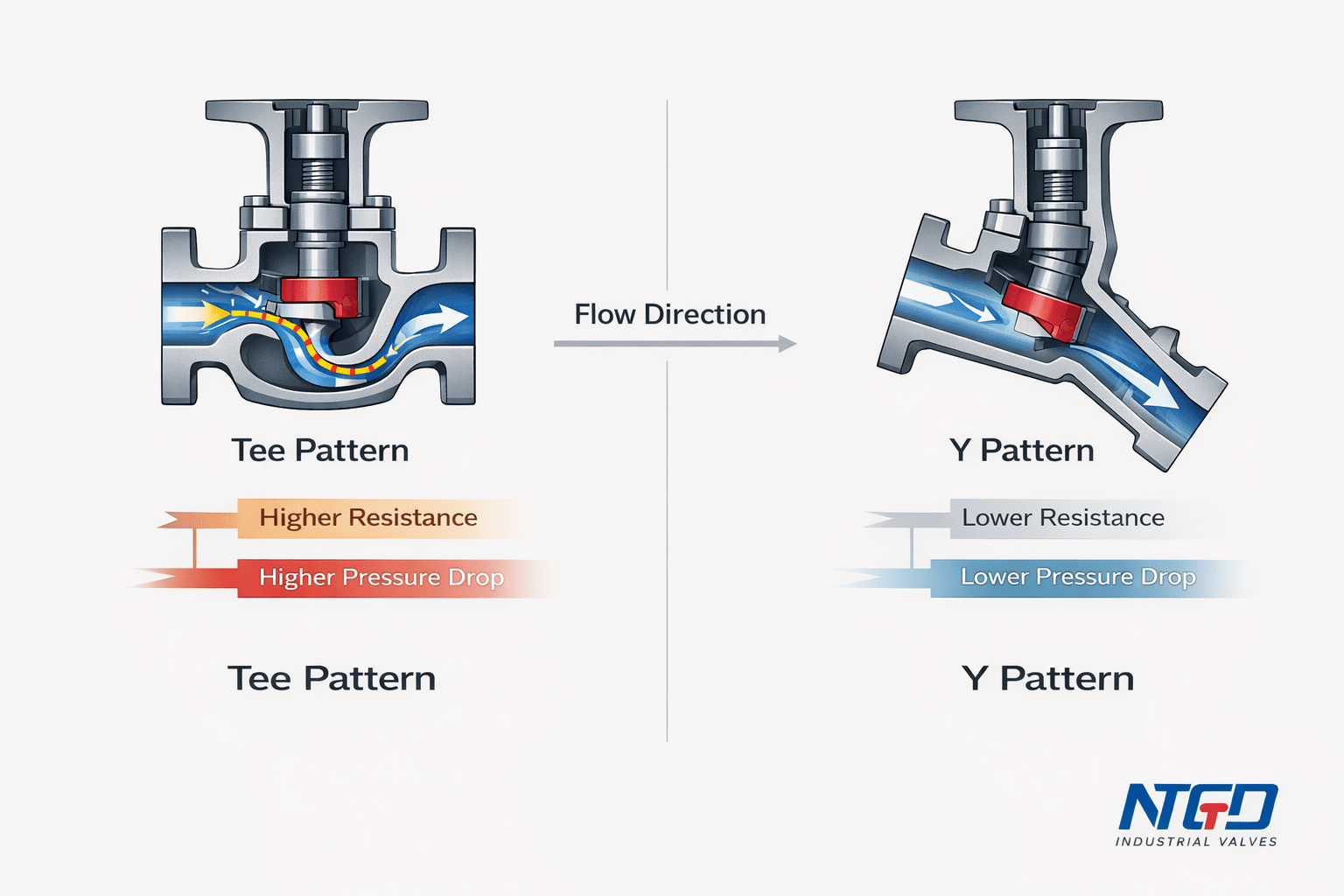

Cómo la geometría del cuerpo modifica la trayectoria del flujo y la caída de presión
¿Por qué el patrón en T genera una mayor resistencia?
Una válvula de globo con diseño en T obliga al fluido a realizar un cambio de dirección más brusco. El flujo no atraviesa el cuerpo en una línea casi recta, sino que gira, pasa por una zona de control más estrecha y sale por una ruta que ofrece mayor resistencia. Esa geometría aumenta la resistencia al flujo y hace que la pérdida de presión sea más significativa cuando la eficiencia del sistema, la carga de la bomba o la exposición a la presión diferencial son factores importantes para el servicio.
Eso no significa que el diseño en T sea incorrecto. Significa que el diseño en T justifica su uso cuando los parámetros de servicio controlan el comportamiento lo suficiente como para compensar la mayor resistencia hidráulica.
Por qué la configuración en Y reduce la desviación del flujo y la pérdida de presión
Una válvula de globo con diseño en «Y» modifica la disposición del cuerpo para que el fluido experimente un cambio de dirección menos pronunciado. El asiento y el disco siguen controlando el flujo, pero el recorrido es menos sinuoso que en un cuerpo con diseño en «T». En términos hidráulicos, esto suele traducirse en una menor resistencia a través de la válvula, una menor pérdida de presión a lo largo de la misma y un menor impacto en el sistema al evitar que el flujo se vea obligado a pasar por un recorrido innecesariamente restrictivo.
Por eso, una válvula de globo en Y resulta más interesante cuando la aplicación es sensible a las caídas de presión, debe manejar caudales más elevados o funciona en condiciones en las que resulta más difícil tolerar una resistencia excesiva.
Cuando la caída de presión se convierte en un factor decisivo a la hora de elegir
Caída de presión en una válvula de globo con patrón en T y caída de presión en una válvula de globo de tipo Y no son solo diferencias en las tablas comparativas. Se convierten en factores determinantes reales en la selección cuando afectan al equilibrio de la línea, al margen de dimensionamiento de las válvulas, a la estabilidad de la regulación ante presiones diferenciales más elevadas, al consumo de energía de bombeo a lo largo de la vida útil del servicio, o cavitación y desgaste evitables en una tarea exigente.
Si el sistema puede absorber esa resistencia adicional y el diseño en forma de T mejora el rendimiento del control, la pérdida de presión puede resultar aceptable. Si esa pérdida empieza a afectar los costos operativos, la estabilidad o la intensidad del servicio, la configuración en forma de Y se vuelve una opción mucho más atractiva.
La verdadera disyuntiva entre el patrón en T y el patrón en Y
La decisión no es “T para los sistemas más antiguos y Y para los más nuevos”. La verdadera decisión es si el servicio se beneficia más de sesgo de control o sesgo de eficiencia del flujo.
Donde el patrón de tee sigue triunfando
Una válvula de globo con patrón en T sigue siendo una opción válida cuando la aplicación requiere una dirección de la válvula más orientada al control y el sistema puede soportar una mayor resistencia. En esos casos, la desventaja es conocida, evidente y se justifica por las exigencias de la aplicación.
La orientación del patrón de salida suele resultar más atractiva cuando:
- un control preciso del caudal es más importante que una pérdida hidráulica mínima
- el sistema puede absorber la caída de presión adicional sin que ello suponga una carga operativa
- La válvula se elige para realizar una regulación controlada, en lugar de para ofrecer la vía de flujo menos restrictiva
- La simplicidad de la carrocería y una geometría familiar de los mandos facilitan su uso
Cuando la formación en Y se convierte en la mejor opción
Una válvula de globo tipo «Y» resulta la mejor opción cuando el proceso no puede permitirse una resistencia innecesaria o cuando unas condiciones de funcionamiento más exigentes hacen que la eficiencia hidráulica cobre mayor importancia en la toma de decisiones.
La dirección de una formación en «Y» suele ser más marcada cuando:
- Una menor caída de presión es importante desde el punto de vista operativo
- el servicio funciona a caudales más altos
- servicio a alta presión o alta temperatura hace que el exceso de resistencia resulte más costoso de mantener
- la válvula debe conservar la capacidad de control de una válvula de globo y, al mismo tiempo, reducir las pérdidas hidráulicas evitables
Por qué una menor caída de presión no significa automáticamente un mejor ajuste
Una válvula de globo con conexión en Y no es necesariamente la solución adecuada solo porque ofrezca una menor resistencia. Si la verdadera prioridad operativa es el control del caudal en una aplicación en la que la pérdida de carga es aceptable, una válvula de globo con conexión en T podría seguir siendo la opción más adecuada.
| Área de compensación | Orientación del patrón del tee | Dirección del patrón en Y |
|---|---|---|
| Eficacia hidráulica | Más bajo, a cambio de una trayectoria más orientada al control | Más alto, con la ventaja de una menor pérdida de carga |
| Se requiere tolerancia a la caída de presión | El servicio debe poder soportar una mayor carga de resistencia | Sería más adecuado que el servicio no tuviera que asumir esa carga |
| Función centrada en el control | A menudo, la primera indicación más clara sobre el comportamiento de la aceleración es la que determina la decisión | Puede seguir funcionando, pero no siempre es la primera opción cuando prima la prioridad de control |
| Servicio de mayor caudal | Menos favorable cuando la resistencia se convierte en un costo operativo persistente | Es más conveniente cuando una menor resistencia mejora notablemente la adaptación del servicio |
| Sesgo de condiciones de servicio extremas | Puede verse limitado cuando la resistencia añadida aumenta la carga de trabajo | Suele ser más eficaz cuando la calidad y la eficiencia del servicio son igualmente importantes |

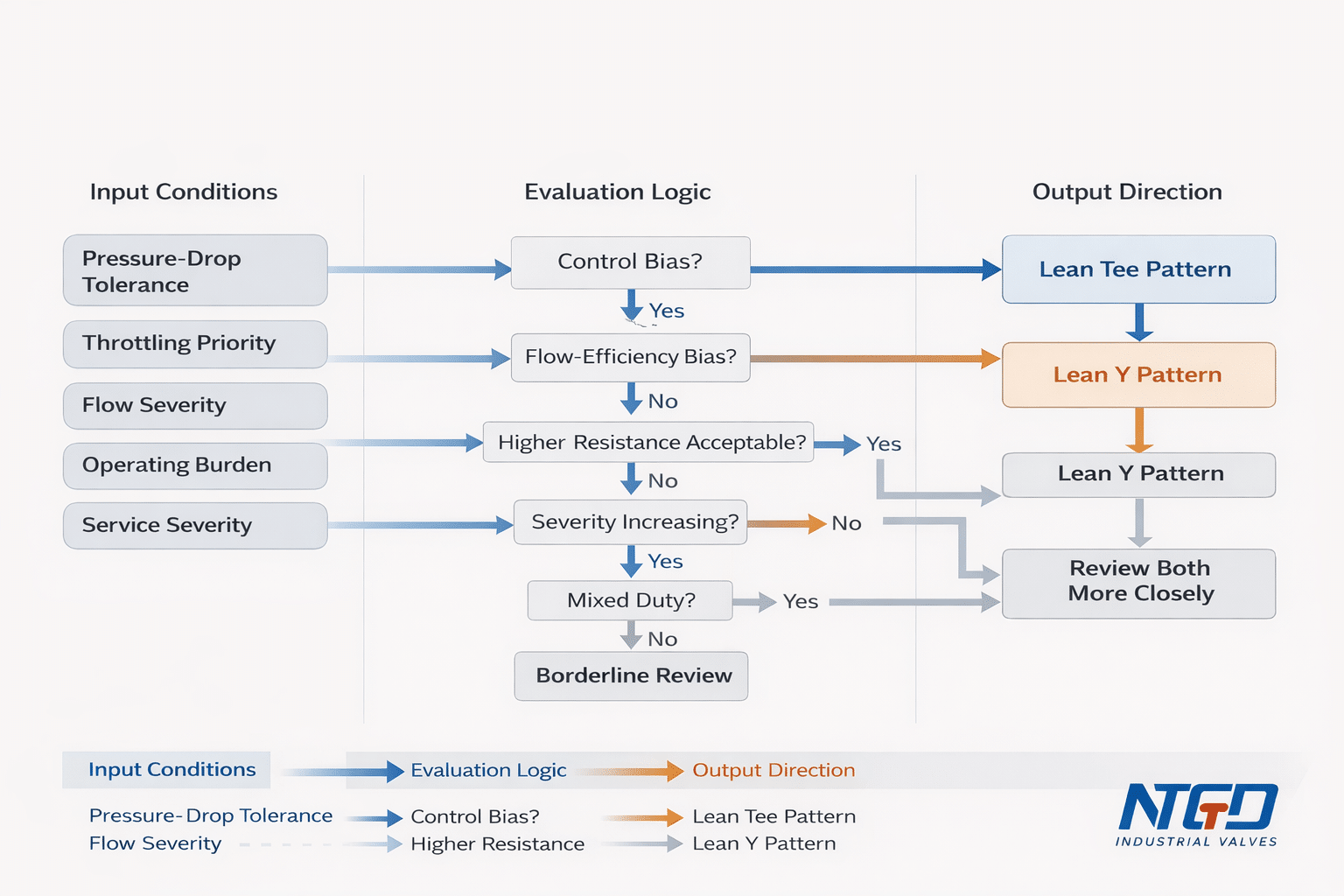

Asignación de condiciones de servicio a la dirección en T o en Y
La mejor manera de elegir es asignar las condiciones reales de servicio a una dirección de la válvula, en lugar de partir de una preferencia genérica.
Cuando el patrón en T es la mejor opción
Opte por una válvula de globo con diseño en T cuando se cumplan la mayoría de los siguientes requisitos:
- el servicio tiene muchas restricciones de ancho de banda
- el sistema puede soportar una mayor caída de presión
- Es más importante mantener un control estricto que minimizar la resistencia
- el caudal no es tan elevado como para que la resistencia añadida suponga una limitación operativa constante
- el proceso se evalúa más por la calidad del control que por la eficiencia hidráulica
Lógica típica: Cuándo utilizar una válvula de globo con conexión en T Por lo general, esto se resuelve con una sola condición límite: la calidad de la limitación es lo suficientemente importante como para que la penalización en términos de resistencia resulte aceptable.
Cuándo la configuración en Y es la mejor opción
Opte por una válvula de globo en forma de Y cuando se cumplan la mayoría de los siguientes requisitos:
- Una menor pérdida de presión es importante para el sistema
- el servicio funciona con un caudal mayor o en condiciones de funcionamiento más exigentes
- una mayor presión o una temperatura más alta encarecen el coste de soportar el exceso de resistencia
- La aplicación necesita una mayor eficiencia de flujo sin sacrificar la capacidad de cierre o regulación.
- A largo plazo, la penalización operativa es más importante que la simplicidad de la carrocería
Lógica típica: Cuándo utilizar una válvula de bola en Y A esto se suele responder con una condición límite diferente: el servicio no debería verse obligado a soportar una resistencia evitable cuando la eficiencia o la severidad ya determinan las especificaciones.
Casos dudosos que requieren un análisis más detallado
Algunos servicios no se inclinan claramente hacia un lado. Estos casos suelen requerir un análisis técnico más detallado, sobre todo cuando la válvula debe realizar más de una función a la vez.
Entre los casos dudosos se incluyen:
- reducción intermitente de la potencia con cambios ocasionales y bruscos en la carga
- servicios en los que es importante tanto la estabilidad del control como una menor pérdida de presión
- aplicaciones con exposición incierta a la presión diferencial en condiciones de funcionamiento anómalo
- instalaciones en las que el acceso para el mantenimiento, el costo del ciclo de vida y el consumo energético son factores igualmente importantes
En esos casos, basarse únicamente en la forma del cuerpo es un atajo erróneo. El siguiente paso consiste en analizar conjuntamente el patrón de trabajo real, la exposición a la presión diferencial y la intensidad del servicio antes de decidir la dirección a seguir.

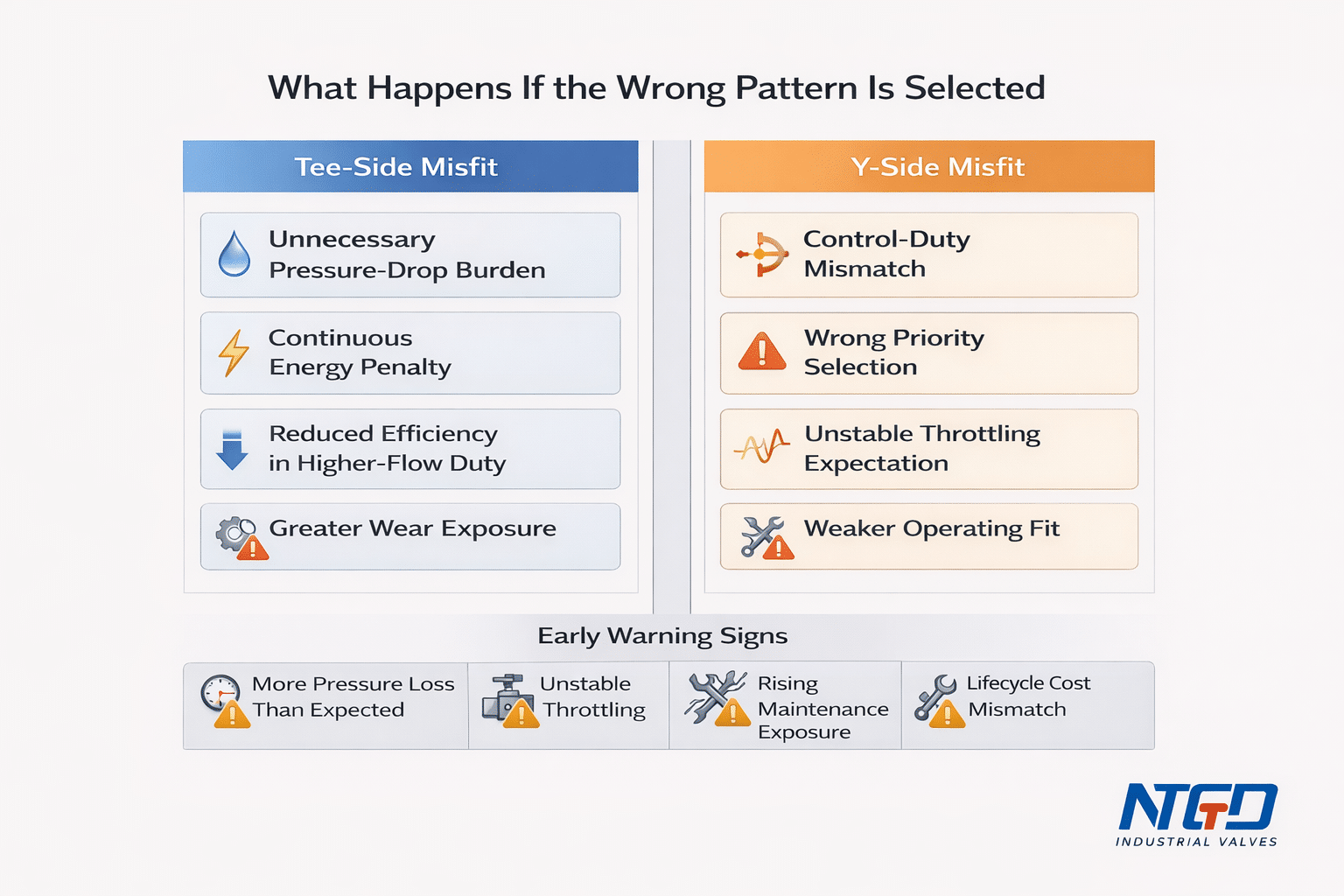

¿Qué sucede si se selecciona un patrón incorrecto?
La elección de un patrón inadecuado no suele fallar por un error de nomenclatura, sino por una incompatibilidad en el rendimiento.
Riesgos típicos de los desajustes en el tee
La elección de una válvula de globo con patrón en T cuando la prioridad debería haber sido una menor resistencia suele acarrear inconvenientes operativos que se podrían haber evitado:
- una carga innecesaria por caída de presión a través de la válvula
- pérdida de energía por bombeo continuo a lo largo de la vida útil
- menor rendimiento en condiciones de mayor caudal
- mayor Exposición al desgaste relacionado con la cavitación cuando el nivel de gravedad del servicio ya es alto
- una válvula que puede funcionar correctamente, pero cuyo funcionamiento resulta más costoso de lo que debería
Es posible que el sistema siga funcionando, pero lo hace con una penalización que las especificaciones deberían haber detectado.
Riesgos típicos de los inadaptados del lado Y
La elección de una válvula de globo en Y cuando la verdadera prioridad de servicio era el sesgo de control genera un tipo diferente de desajuste:
- Es posible que las expectativas de control no se correspondan con las funciones operativas reales
- la válvula podría elegirse principalmente por su menor resistencia, cuando en realidad el servicio requería una decisión basada más en el control
- Los compradores pueden sobrevalorar la “menor caída de presión” y no tener suficientemente en cuenta cómo se regulará realmente la válvula
- Las expectativas de limitación del ancho de banda pueden volverse inestables porque la lógica de selección se diseñó basándose en una prioridad errónea
En otras palabras, una selección incorrecta del lado y suele ser un desajuste de prioridades, no solo un desajuste geométrico.
Señales de alerta antes de que los problemas de rendimiento se agraven
Las primeras señales de alerta suelen manifestarse como consecuencias operativas, no como problemas abstractos de diseño:
- el sistema presenta una pérdida de presión mayor de lo esperado
- el rendimiento de la limitación de velocidad es menos estable de lo que requiere el proceso
- La exposición al mantenimiento aumenta más rápido de lo previsto
- El costo del ciclo de vida ya no se ajusta a la lógica de selección original
- La válvula funciona, pero el ajuste sigue siendo flojo
| Elección equivocada | Consecuencia probable |
|---|---|
| Se eligió el tee cuando era fundamental reducir la resistencia | Pérdida continua de energía, caída de presión innecesaria y menor eficiencia del sistema a largo plazo |
| T-shirt elegida para un servicio que exige demasiado movimiento | La resistencia se convierte en una carga operativa constante, en lugar de una solución de control justificada |
| Y se elige principalmente por su “mejor flujo” sin comprobar el ciclo de trabajo | Desajuste entre el tipo de control y el ajuste, que no se adapta bien al modo en que se maneja realmente la válvula |
| Cualquiera de los dos patrones elegidos sin comprobar la gravedad del servicio | Tanto la exposición al mantenimiento como la previsibilidad del ciclo de vida pierden fiabilidad |
Consideraciones sobre la idoneidad de la aplicación y su ciclo de vida
Una vez que las condiciones del servicio ya te han orientado hacia la opción «T» o «Y», la siguiente pregunta es si esa dirección sigue teniendo sentido en el contexto operativo real. Es aquí donde la idoneidad de la aplicación deja de ser un mero ejercicio de correspondencia y se convierte en una evaluación, desde el punto de vista del comprador, de la carga operativa, el riesgo de mantenimiento y la eficiencia a largo plazo.
Patrones de aplicación que suelen favorecer la camiseta
Aplicaciones de las válvulas de globo con patrón en T tienen más sentido cuando el contexto de la aplicación refuerza una decisión orientada al control en lugar de contrarrestarla. Esto suele significar que la válvula se utiliza en una aplicación en la que el comportamiento del flujo regulado sigue siendo el principal factor determinante del valor y el sistema circundante ya acepta la resistencia añadida.
Algunos de los contextos habituales en los que se prefiere el uso de «tee» son:
- regulación definida o funcionamiento en modo bypass, en el que la previsibilidad del control es más importante que la eficiencia de la línea
- servicios en los que la tolerancia a la caída de presión ya está integrada en el diseño operativo
- aplicaciones de cierre y regulación en las que la pérdida hidráulica es aceptable en relación con las necesidades de control
- contextos operativos en los que la válvula se evalúa, en primer lugar, por su rendimiento en materia de regulación y, en segundo lugar, por la penalización en términos de resistencia
Patrones de aplicación que suelen favorecer a Y
Aplicaciones de las válvulas de globo en Y tienen más sentido cuando el contexto operativo refuerza la necesidad de evitar una penalización hidráulica innecesaria a lo largo del tiempo. En este caso, la cuestión no es solo qué dirección indica el servicio en teoría, sino si la aplicación real seguirá soportando una resistencia adicional en caso de que se elija el patrón incorrecto.
Entre los contextos de aplicación habituales en los que se prefiere el uso de «y» se incluyen:
- líneas de servicio continuo en las que una resistencia innecesaria agrava la carga operativa
- aplicaciones de alto caudal en las que la pérdida de presión supone un costo tangible para el sistema
- condiciones de funcionamiento más exigentes, en las que una menor pérdida de carga hidráulica mejora el ajuste general
- servicios en los que la eficiencia a largo plazo es lo suficientemente importante como para influir en la decisión sobre el patrón corporal

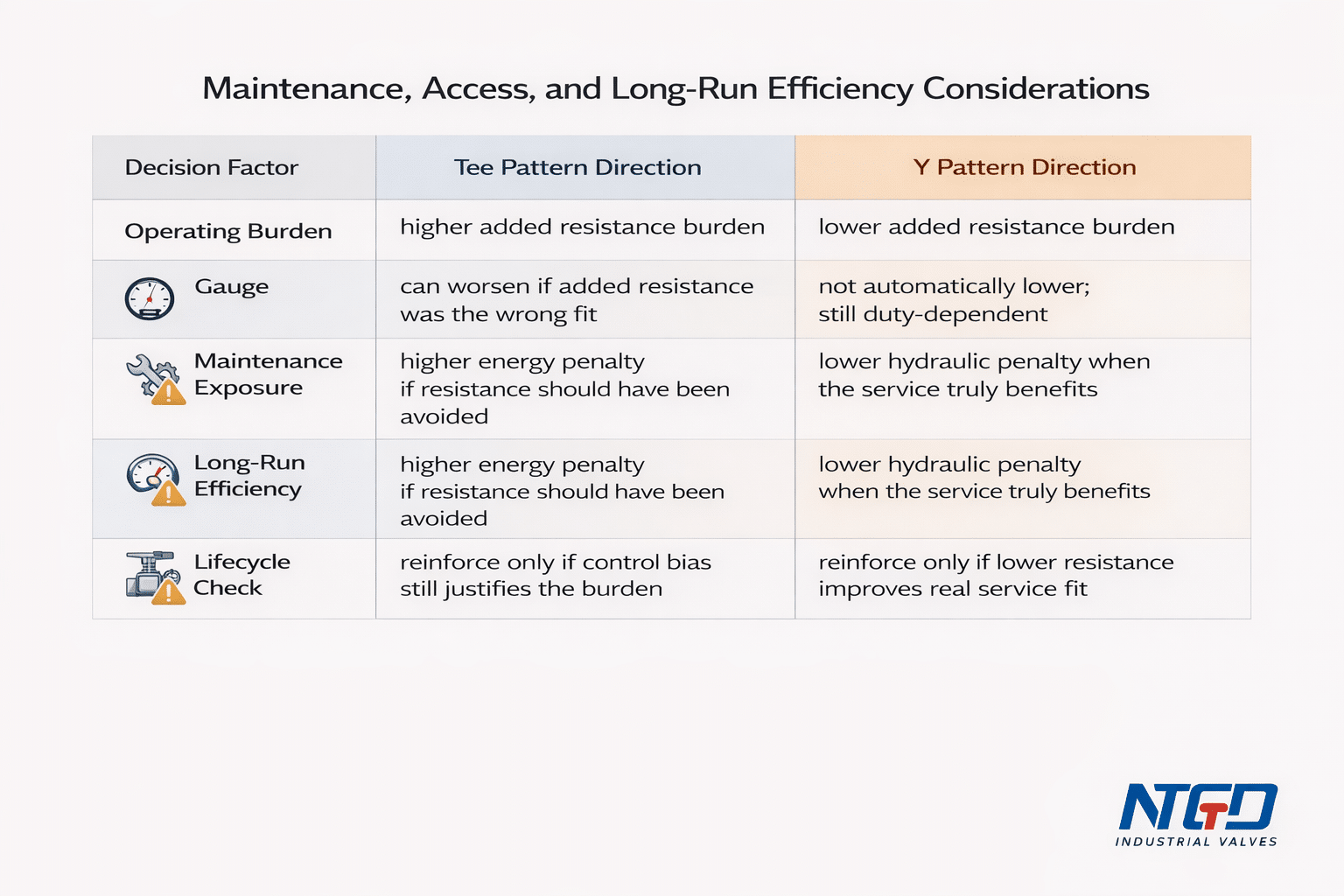

Consideraciones sobre el mantenimiento, el acceso y la eficiencia a largo plazo
La lógica del ciclo de vida no debe reducirse a afirmaciones como “este es más fácil de mantener” o “ese dura más”. Esas afirmaciones dependen de las condiciones de servicio, diseño de los tapizados y los asientos, el modelo operativo y las prácticas de mantenimiento reales.
Lo que esta comparación permite afirmar con certeza es algo más concreto:
- La elección de un patrón de tee puede suponer una mayor carga operativa a largo plazo si se hubiera podido evitar la resistencia adicional en esa aplicación
- La elección de un trazado en forma de Y puede reducir esa carga hidráulica, pero solo si el servicio se beneficia realmente de esa orientación
- El nivel de mantenimiento debe evaluarse en función de la intensidad del servicio y el patrón de funcionamiento, no como una característica general de la válvula
- Las consideraciones relativas al ciclo de vida deben servir para afinar la elección una vez que quede claro el ajuste del servicio, no para sustituir dicho ajuste.
Comprobación final del ajuste antes de especificar una válvula de bola con conexión en T o en Y
Antes de definir las especificaciones definitivas, reduzca la decisión a los factores que realmente diferencian estas dos opciones y, a continuación, compárelos con los criterios aplicables marco de clasificación de presión y temperatura.

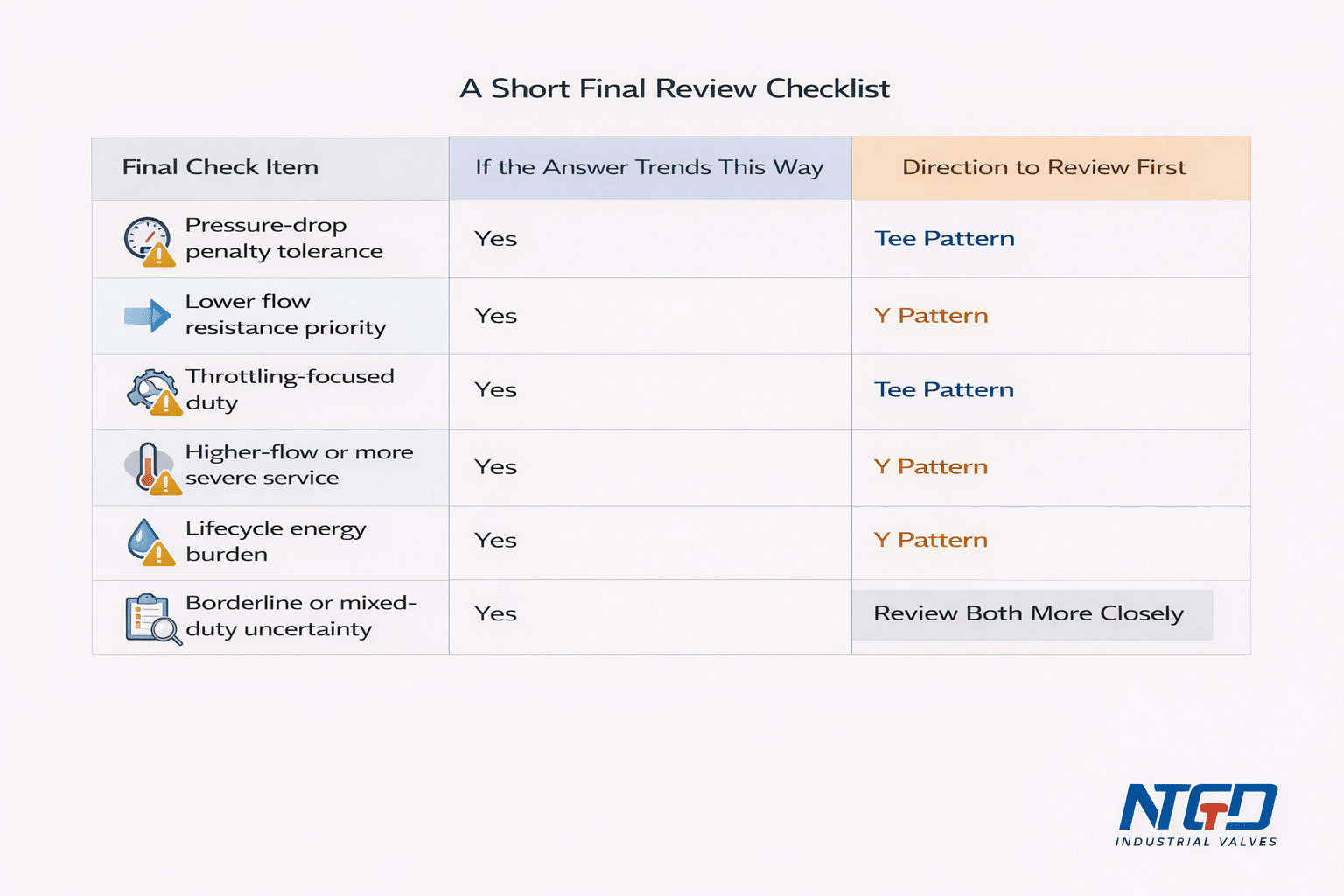

Lista de verificación breve para la revisión final
Realiza esta breve prueba de ajuste:
| Punto de la revisión final | Si la respuesta apunta en esta dirección | Instrucciones para la revisión inicial |
|---|---|---|
| ¿Puede el sistema soportar la pérdida de carga continua que supone una configuración en T? | Sí | Patrón de tee |
| ¿Es la reducción de la resistencia al flujo una prioridad operativa fundamental? | Sí | Patrón en Y |
| ¿El puesto se centra principalmente en el control de el tráfico? | Sí | Patrón de tee |
| ¿El servicio es de mayor caudal o de condiciones más exigentes? | Sí | Patrón en Y |
| ¿Supondrá la mayor resistencia una carga energética significativa a lo largo del ciclo de vida? | Sí | Patrón en Y |
| ¿El servicio es dudoso, mixto o sigue sin estar claro? | Sí | Analízalas ambas con más detalle |
Si la lista de verificación indica que hay que “analizar ambos más detenidamente”, el siguiente paso suele consistir en verificar tres aspectos: la tolerancia real a la presión diferencial, el patrón de funcionamiento real y la intensidad de uso en condiciones normales y de funcionamiento anómalo.
Cuándo vale la pena realizar una revisión de ingeniería
Una revisión de ingeniería resulta útil cuando:
- el servicio se sitúa en el límite entre la prioridad de control y la prioridad de eficiencia
- No queda claro cuál es la tolerancia a la caída de presión
- Las condiciones adversas pueden modificar el arancel real
- La válvula debe funcionar correctamente tanto en condiciones normales de regulación como en condiciones de funcionamiento extremas
- el costo de una mala elección es mayor que el costo de una más revisión de las especificaciones
PREGUNTAS FRECUENTES
¿Una válvula de globo con conexión en T es lo mismo que una válvula de globo con conexión en T?
En la mayoría de las conversaciones sobre selección de personal, sí. Válvula de bola en T y Válvula de globo con patrón en T por lo general, se refieren a la misma orientación básica del patrón del cuerpo. Dependiendo de la fuente, también es posible que encuentres términos relacionados, como «patrón estándar» o «patrón en Z».
¿Cuándo es mejor optar por una válvula de globo con diseño en T en lugar de una con diseño en Y?
Opte por una válvula de globo con diseño en T en lugar de una con diseño en Y cuando la aplicación se centre claramente en el control, la función de regulación sea más importante que la resistencia mínima y el sistema pueda soportar la pérdida de carga adicional sin que ello suponga una carga operativa.
¿En qué casos es preferible una válvula de globo con conexión en Y a una con conexión en T?
Una válvula de globo con conexión en Y se convierte en la mejor opción cuando la menor resistencia, la mayor eficiencia de flujo o unas condiciones de funcionamiento más adversas pasan a ser factores prioritarios a la hora de tomar una decisión. En ese caso, la menor penalización hidráulica cobra más importancia que las ventajas en cuanto al control que suelen hacer que la conexión en T siga siendo una opción válida.
¿Por qué una válvula de globo con conexión en Y suele presentar una caída de presión menor que una con conexión en T?
A Válvula de bola con patrón en Y suele presentar una menor caída de presión, ya que la configuración de su cuerpo crea un recorrido de flujo menos sinuoso. El fluido cambia de dirección de forma menos brusca, por lo que la válvula ofrece menos resistencia hidráulica que una con cuerpo en forma de T.
¿Es una válvula de bola en Y siempre la mejor opción para aplicaciones de alta presión?
No necesariamente. Una válvula de globo en Y suele resultar más interesante en condiciones de mayor presión o más exigentes porque en ese caso es más importante que la resistencia sea menor, pero la elección final sigue dependiendo del uso real, la exposición a la presión diferencial y los requisitos de control.
¿Sigue siendo recomendable utilizar una válvula de globo con patrón en T si la regulación del caudal no es muy exigente?
Sí. Algunos Aplicaciones de las válvulas de globo con patrón en T siguen teniendo sentido incluso cuando la limitación no es constante ni extrema, sobre todo si el servicio sigue valorando un comportamiento de control predecible y el sistema puede absorber sin problemas la resistencia adicional. La verdadera pregunta es si ese sesgo de control sigue aportando suficiente valor como para justificar la penalización por la caída de presión.
¿Las aplicaciones de las válvulas de bola del tipo Y solo tienen sentido en servicios con caudales muy elevados?
No. Válvula de globo tipo Y Aunque estas aplicaciones suelen asociarse con caudales elevados, también pueden resultar adecuadas en servicios donde el caudal no sea extremadamente alto, siempre y cuando la sensibilidad a la caída de presión, el costo operativo o la dureza del servicio hagan que una resistencia innecesaria no sea la opción más adecuada.
¿Cuál es el mayor error a la hora de elegir entre un patrón en T y uno en Y?
El mayor error es considerar la decisión como una simple cuestión de “mejor diseño”. La verdadera cuestión es si el servicio necesita una orientación centrada en el control o una orientación de menor resistencia, y si esa elección sigue siendo válida en condiciones reales de funcionamiento.
Conclusión
La derecha Válvula de globo con conexión en T frente a válvula de globo con conexión en Y La decisión depende de la idoneidad para el servicio, no solo de la forma del cuerpo. La configuración en T sigue siendo válida cuando la necesidad de regulación justifica la mayor pérdida de carga. La configuración en Y cobra mayor importancia cuando la menor resistencia, la mayor eficiencia de flujo o unas condiciones de servicio más exigentes pasan a ser prioritarias en la lógica de especificación. Si el servicio se sitúa cerca de ese límite, lo más seguro es verificar la exposición a la presión diferencial, el patrón de funcionamiento y las consecuencias para el ciclo de vida antes de decidir la configuración de la válvula.
Revisión final de la solicitud
Si su aplicación se encuentra en el límite entre la prioridad de control y la prioridad de menor resistencia, o si aún no está claro el nivel de tolerancia a la caída de presión, una revisión técnica específica puede reducir las opciones más rápidamente que una comparación genérica de características. Indíquenos las condiciones de servicio, la sensibilidad a la caída de presión y el patrón de funcionamiento, y NTGD podrá ayudarle a determinar si una válvula de globo en T o una válvula de globo en Y es la opción más adecuada para su aplicación.
