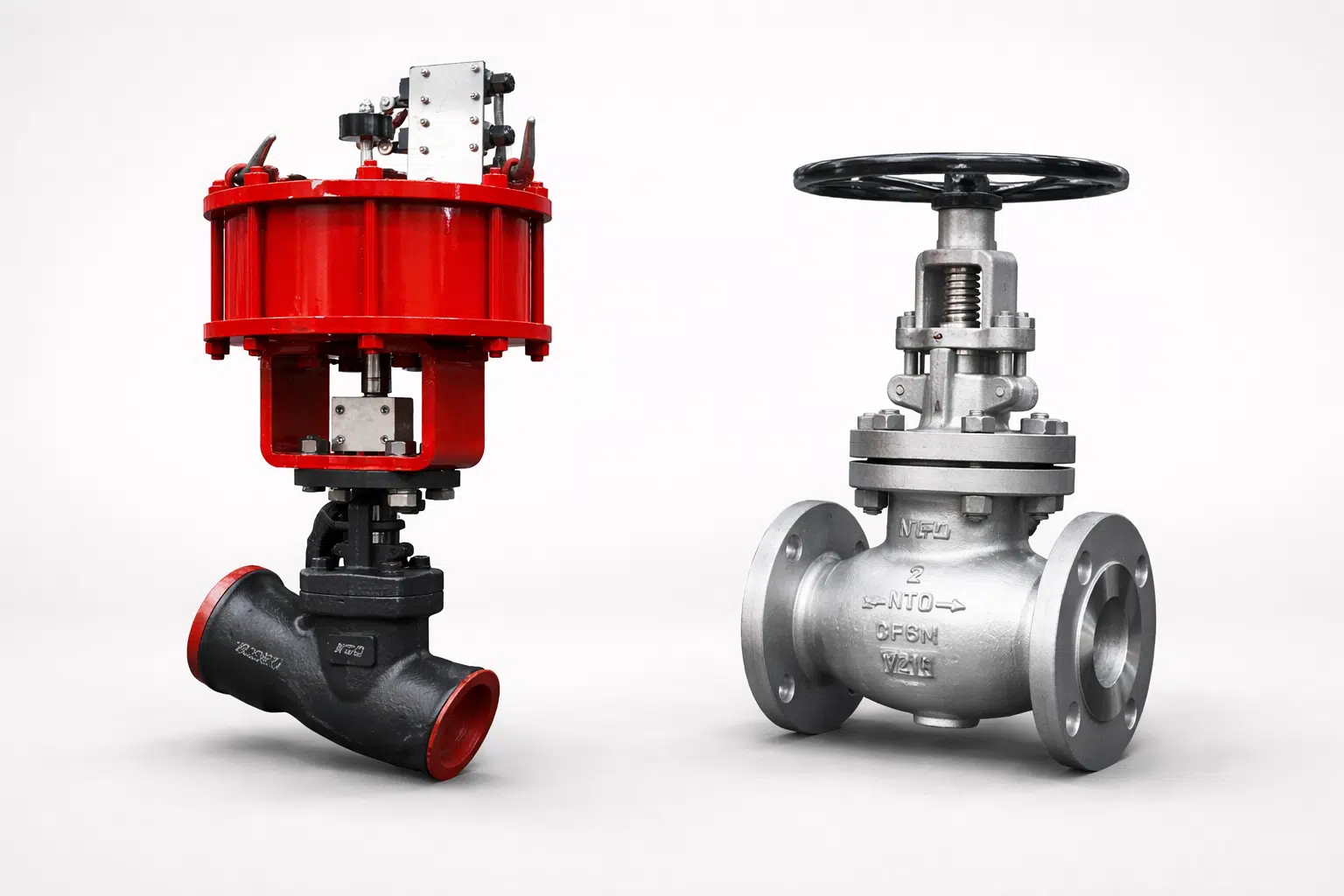

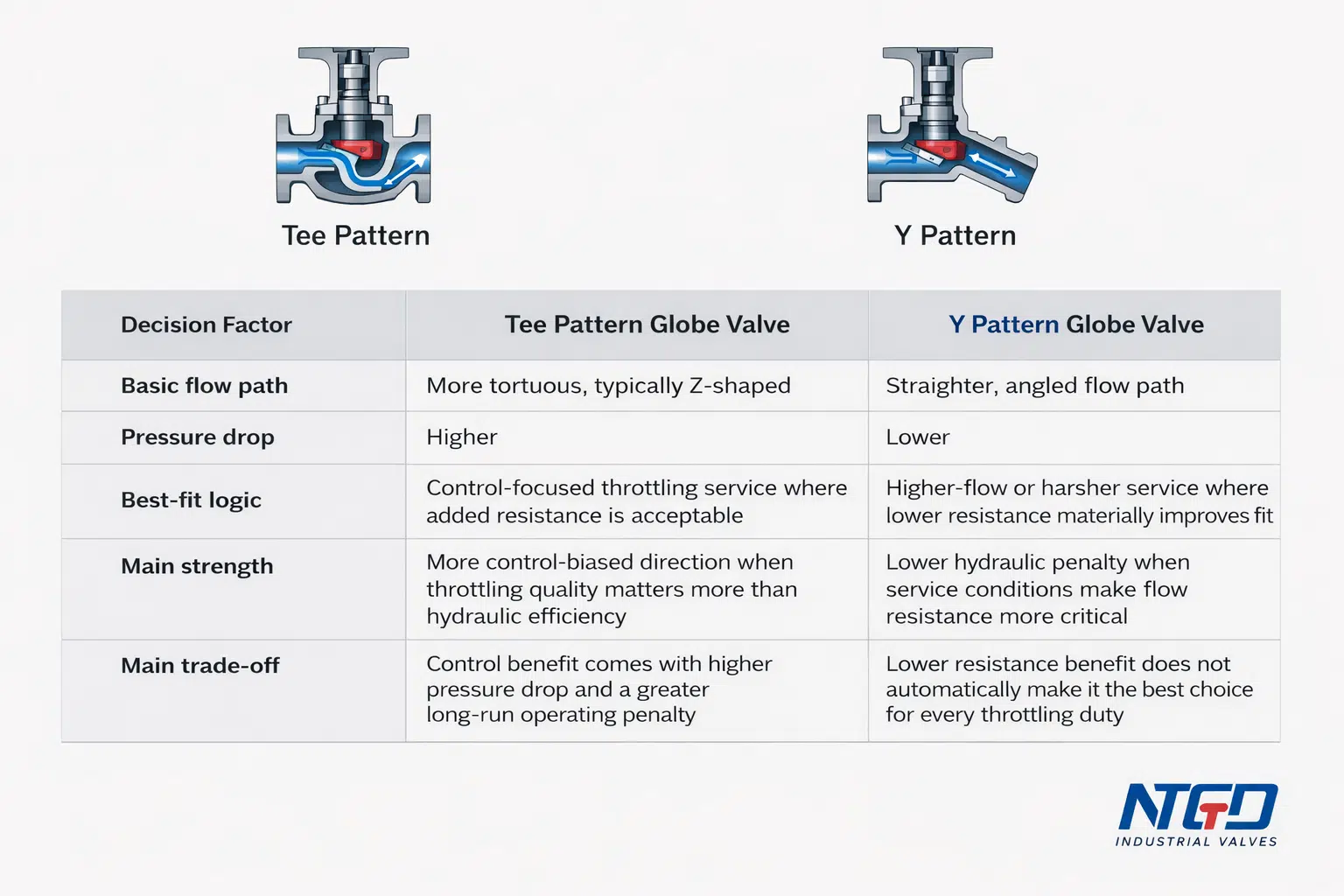

A válvula globo com padrão em T versus válvula globo com padrão em Y A comparação é realmente uma decisão de ajuste de serviço. A questão central não é qual padrão é mais novo ou mais avançado. Trata-se de saber se o seu serviço justifica aceitar uma penalidade de queda de pressão mais alta para uma tendência de controle mais forte ou se o serviço deve priorizar uma menor resistência ao fluxo, melhor eficiência hidráulica e um ajuste mais limpo para condições operacionais mais severas.
| Fator de decisão | Válvula globo com padrão em T | Válvula globo padrão Y |
|---|---|---|
| Caminho de fluxo básico | Mais tortuoso, tipicamente em forma de Z | Caminho de fluxo mais reto e angulado |
| Queda de pressão | Mais alto | Inferior |
| Lógica de melhor ajuste | Serviço de estrangulamento com foco no controle em que a resistência adicional é aceitável | Serviço de fluxo mais alto ou mais severo em que a menor resistência melhora substancialmente o ajuste |
| Força principal | Direção mais orientada para o controle quando a qualidade do estrangulamento é mais importante do que a eficiência hidráulica | Menor penalidade hidráulica quando as condições de serviço tornam a resistência do fluxo mais crítica |
| Principal contrapartida | O benefício do controle vem com uma maior queda de pressão e uma maior penalidade operacional a longo prazo | O benefício da resistência mais baixa não a torna automaticamente a melhor opção para todas as tarefas de estrangulamento |

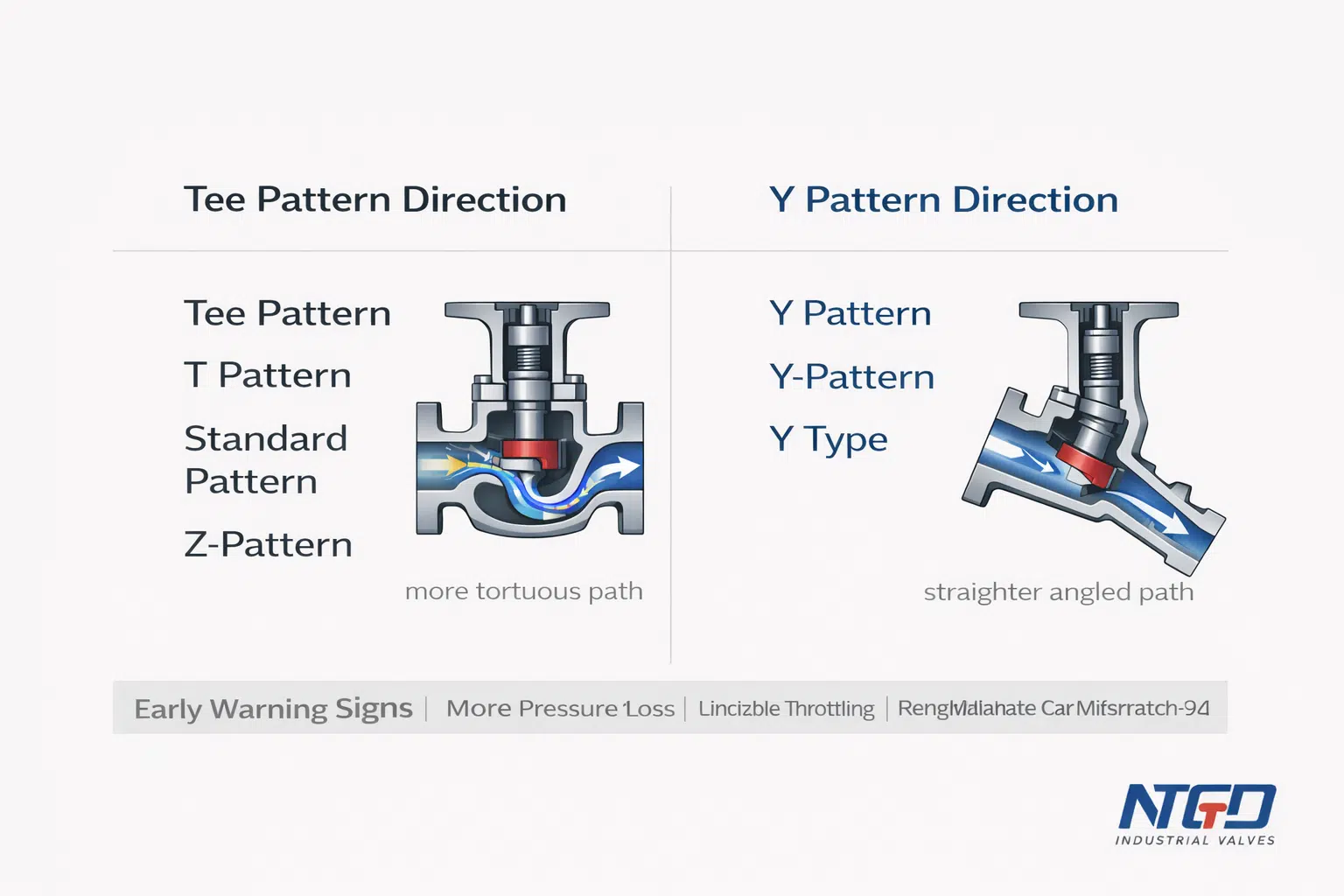

Terminologia e contexto de padrão para esta comparação
Nessa comparação, válvula globo em forma de T e válvula globo padrão t referem-se à mesma direção básica do padrão do corpo. Em muitas especificações e discussões do lado do comprador, essa mesma direção também está associada a padrão padrão ou terminologia de padrão Z porque o meio muda de direção de forma mais acentuada através do corpo. O ponto importante é prático, não semântico: o rótulo pode mudar de fonte para fonte, mas a implicação hidráulica não.
A válvula globo padrão y é tratada como uma direção de seleção separada porque o arranjo da sede e da haste desloca o caminho do fluxo para mais perto de uma linha reta. No uso industrial, válvula globo padrão y, válvula globo padrão ye válvula globo tipo y são comumente usados para descrever a mesma direção básica de design.
Esta página é intencionalmente limitada. Ela não tenta explicar todos os padrões de válvulas globo nem atua como uma página de definição geral de válvulas globo. Seu objetivo é comparar as opções de corpos com padrão T e padrão Y para serviços de fechamento e estrangulamento em que o caminho do fluxo e o serviço afetam diretamente a seleção.

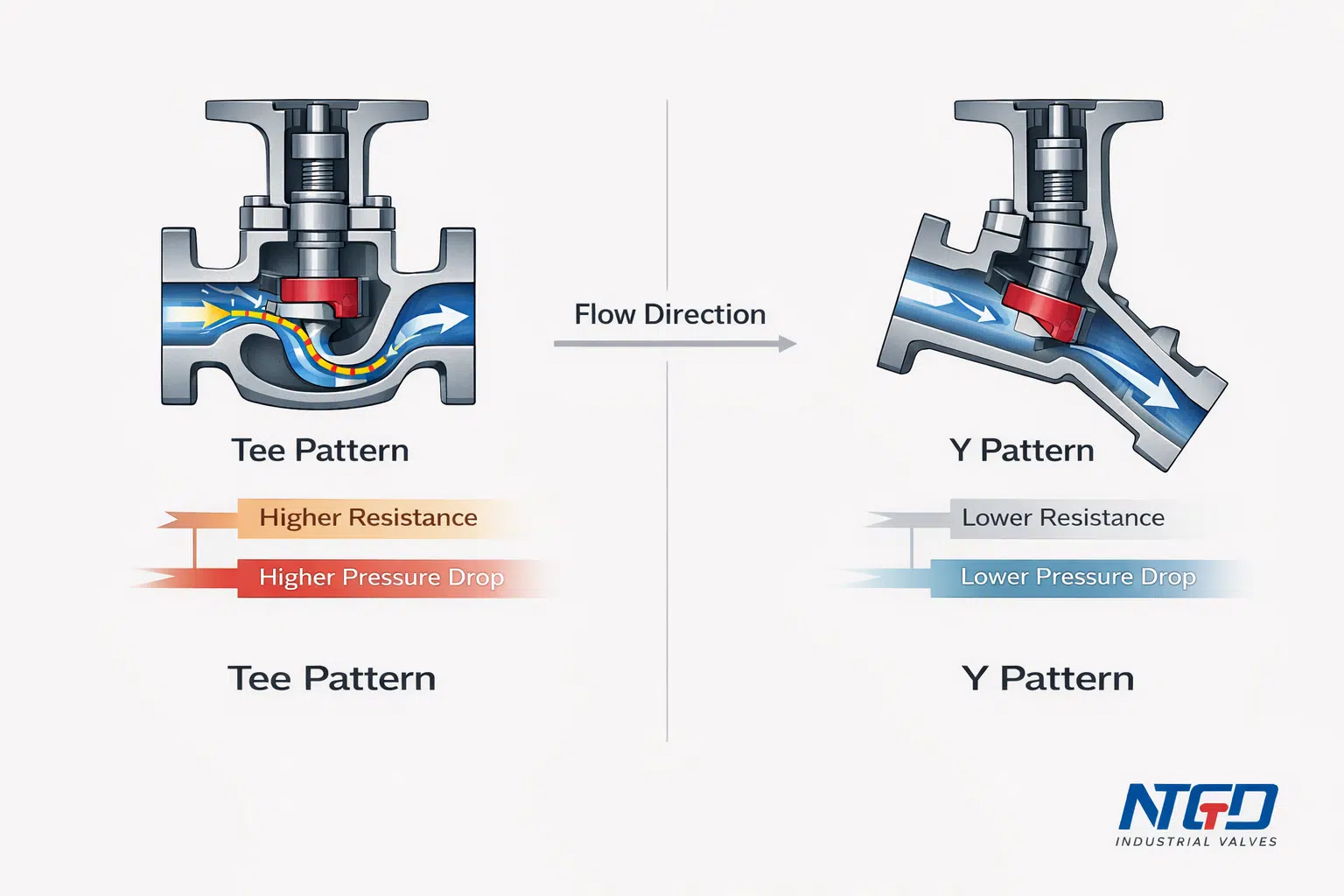

Como o padrão do corpo altera o caminho do fluxo e a queda de pressão
Por que o padrão Tee cria uma resistência maior
Uma válvula globo com padrão em T força o meio a passar por uma mudança direcional mais abrupta. O fluxo não passa pelo corpo em uma linha quase reta; ele gira, passa por uma zona de controle mais restrita e sai por uma rota mais resistente. Essa geometria aumenta a resistência do fluxo e torna a penalidade de queda de pressão mais importante sempre que a eficiência do sistema, a carga da bomba ou a exposição à pressão diferencial forem importantes para o serviço.
Isso não torna o padrão em T errado. Significa que o padrão tee ganha seu lugar quando o serviço valoriza o comportamento de controle o suficiente para justificar a penalidade hidráulica adicional.
Por que o padrão Y reduz o desvio de fluxo e a perda de pressão
Uma válvula globo padrão y altera a disposição do corpo para que o meio sofra uma mudança direcional menos severa. A sede e o disco ainda controlam o fluxo, mas a rota é menos tortuosa do que em um corpo com padrão em T. Em termos hidráulicos, isso geralmente significa menor resistência através da válvula, menor perda de pressão através dela e menor penalidade ao sistema por forçar o fluxo através de um caminho desnecessariamente restritivo.
É por isso que uma válvula globo padrão y se torna mais atraente quando o serviço é sensível à queda de pressão, precisa lidar com um fluxo maior ou opera em condições em que o excesso de resistência se torna mais difícil de tolerar.
Quando a queda de pressão se torna um problema real de seleção
Queda de pressão da válvula globo em forma de T e queda de pressão da válvula globo padrão y não são apenas diferenças de tabela de comparação. Elas se tornam verdadeiros fatores de seleção quando afetam o equilíbrio da linha, a margem de dimensionamento da válvula, a estabilidade do estrangulamento sob pressão diferencial mais alta, o consumo de energia de bombeamento durante a vida útil do serviço ou cavitação e exposição ao desgaste evitáveis na exigência do dever.
Se o sistema puder absorver essa resistência adicional e a tarefa de controle se beneficiar do layout do padrão em T, a penalidade de queda de pressão poderá ser aceitável. Se essa penalidade começar a afetar o custo operacional, a estabilidade ou a severidade do serviço, a direção do padrão y se tornará muito mais convincente.
A verdadeira diferença entre o padrão Tee e o padrão Y
A decisão não é “tee para sistemas mais antigos, y para sistemas mais novos”. A verdadeira decisão é se o serviço é melhor atendido por viés de controle ou viés de eficiência de fluxo.
Onde o padrão Tee ainda vence
Uma válvula globo em T continua sendo uma opção válida quando o serviço precisa de uma direção de válvula mais focada no controle e o sistema pode aceitar uma resistência maior. Nesses casos, a penalidade é conhecida, visível e justificada pelo dever.
A direção de um padrão de camiseta geralmente é mais atraente quando:
- O estrangulamento preciso é mais importante do que a perda hidráulica mínima
- o sistema pode absorver a queda de pressão adicional sem criar um ônus operacional
- a válvula está sendo escolhida para a função de regulagem controlada em vez de para o caminho de fluxo menos restritivo
- A simplicidade do corpo e uma geometria familiar do lado do controle dão suporte ao aplicativo
Onde o padrão Y se torna a melhor direção
Uma válvula globo de padrão y se torna a melhor direção quando o processo não pode suportar resistência desnecessária ou quando as condições operacionais mais severas exigem que a eficiência hidráulica seja mais importante na decisão.
A direção do padrão y geralmente é mais forte quando:
- a queda de pressão menor é importante do ponto de vista operacional
- o serviço funciona com taxas de fluxo mais altas
- serviço de alta pressão ou alta temperatura torna o excesso de resistência mais caro de carregar
- a válvula deve manter a capacidade de controle da válvula globo e, ao mesmo tempo, reduzir a perda hidráulica evitável
Por que uma queda de pressão menor não significa automaticamente um ajuste melhor
Uma válvula globo em Y não é automaticamente a resposta certa simplesmente porque oferece menor resistência. Se a prioridade operacional real for o estrangulamento controlado em um serviço em que a penalidade de queda de pressão seja aceitável, uma válvula globo padrão T ainda pode ser a escolha mais adequada.
| Área de troca | Direção do padrão da camiseta | Direção do padrão Y |
|---|---|---|
| Eficiência hidráulica | Mais baixo, com a desvantagem de um caminho mais orientado para o controle | Mais alto, com a vantagem de menor penalidade hidráulica |
| Tolerância de queda de pressão necessária | O serviço deve ser capaz de suportar uma carga de resistência maior | Melhor ajuste quando o serviço não deve arcar com esse ônus |
| Dever focado no controle | Geralmente, a primeira direção mais forte quando o comportamento de estrangulamento leva à decisão | Ainda pode funcionar, mas nem sempre é a primeira direção quando a prioridade de controle domina |
| Serviço de maior fluxo | Menos favorável quando a resistência se torna um custo operacional persistente | Mais favorável quando a resistência mais baixa melhora substancialmente o ajuste do serviço |
| Viés de serviço severo | Pode ser limitado quando a resistência adicional amplia a carga do dever | Geralmente é mais forte quando a gravidade e a eficiência do serviço são importantes ao mesmo tempo |

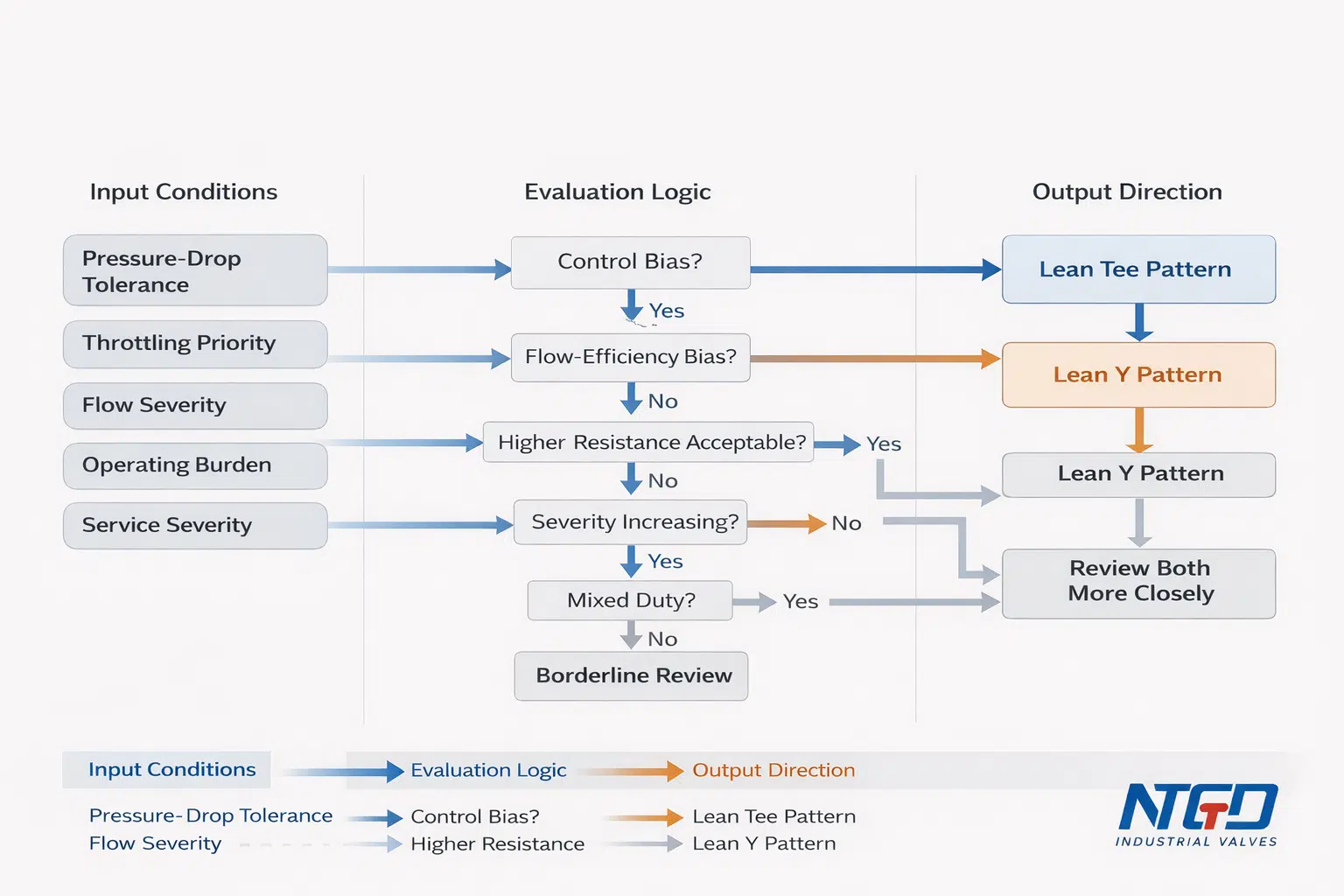

Mapeamento das condições de serviço para a direção Tee ou Y
A melhor maneira de escolher é mapear as condições reais de serviço para uma direção de válvula em vez de partir de uma preferência genérica.
Quando o padrão da camiseta é a melhor direção
Incline-se para uma válvula globo com padrão em T quando a maioria dos itens a seguir for verdadeira:
- o serviço tem um alto nível de limitação
- o sistema pode tolerar uma queda de pressão maior
- o comportamento de controle rígido é mais importante do que minimizar a resistência
- a taxa de fluxo não é tão alta que a resistência adicionada se torne uma penalidade operacional persistente
- o processo está sendo avaliado mais pela qualidade do controle do que pela eficiência hidráulica
Lógica típica: quando usar a válvula globo em T geralmente é respondido por uma condição de limite - a qualidade do estrangulamento é importante o suficiente para que a penalidade de resistência seja aceitável.
Quando o padrão Y é a melhor direção
Incline-se para uma válvula globo de padrão y quando a maioria das opções a seguir for verdadeira:
- a menor perda de pressão é importante para o sistema
- o serviço é executado em um fluxo maior ou em condições operacionais mais severas
- pressão mais alta ou temperatura mais alta torna o excesso de resistência mais caro para transportar
- a aplicação precisa de melhor eficiência de fluxo sem abrir mão da capacidade de corte ou estrangulamento
- a penalidade operacional de longo prazo é mais importante do que a simplicidade do corpo
Lógica típica: quando usar a válvula globo padrão y geralmente é respondido por uma condição de limite diferente - o serviço não deve ser forçado a carregar uma resistência evitável quando a eficiência ou a gravidade já orientam a especificação.
Casos limítrofes que precisam de uma análise mais detalhada
Alguns serviços não apontam claramente para um lado. Esses casos geralmente precisam de uma análise de engenharia mais detalhada, especialmente quando a válvula precisa fazer mais de um trabalho ao mesmo tempo.
Os casos limítrofes incluem:
- estrangulamento intermitente com mudanças severas ocasionais de carga
- serviços em que tanto a estabilidade do controle quanto a menor perda de pressão são importantes
- aplicações com exposição incerta à pressão diferencial durante condições de perturbação
- instalações em que o acesso à manutenção, o custo do ciclo de vida e a penalidade de energia são importantes ao mesmo tempo
Nesses casos, escolher apenas pelo formato do corpo é o atalho errado. A próxima etapa é revisar o padrão de trabalho real, a exposição à pressão diferencial e a gravidade do serviço em conjunto antes de finalizar a direção.

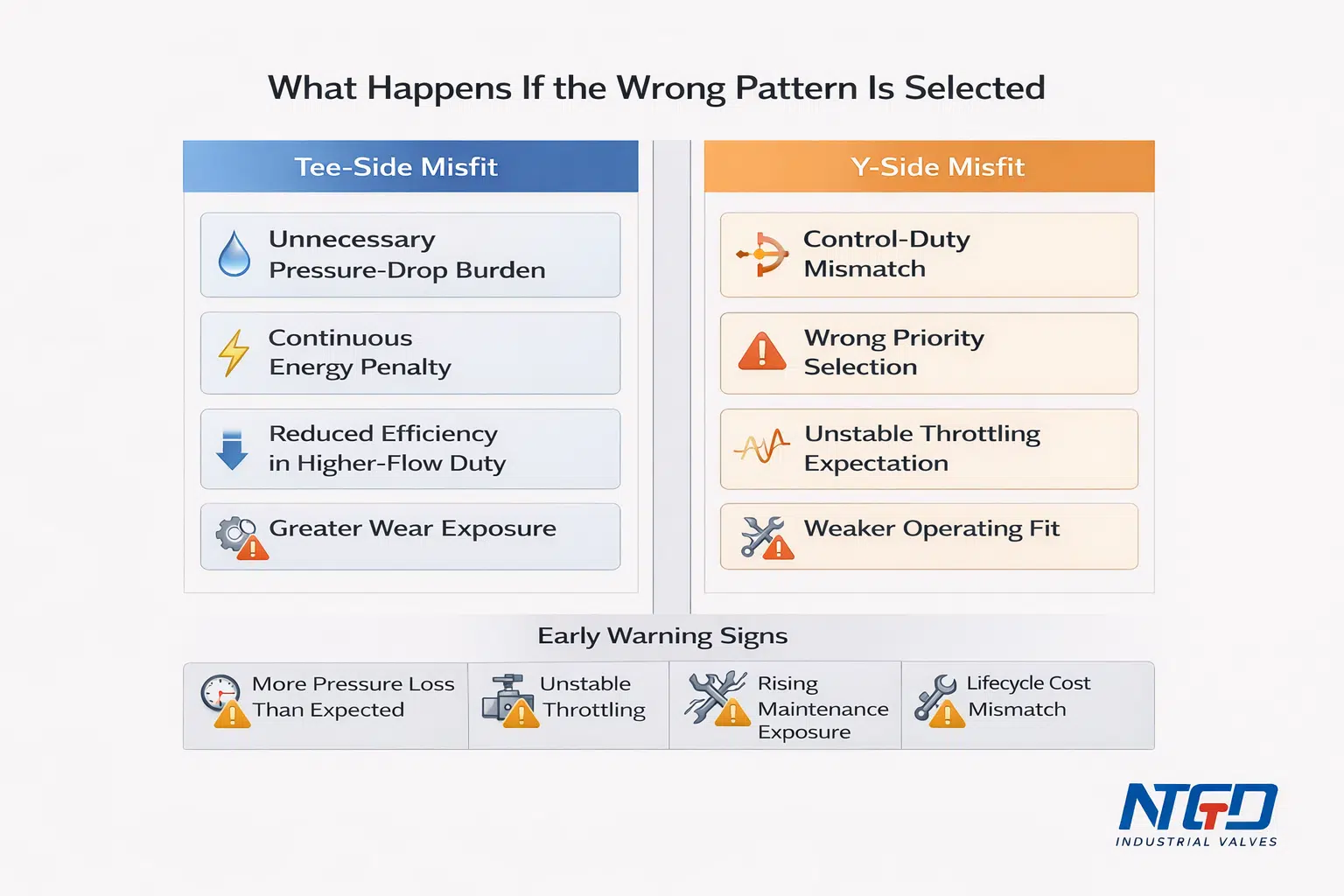

O que acontece se o padrão errado for selecionado
A seleção incorreta de padrões geralmente não falha como um erro de nomenclatura. Ela falha como uma incompatibilidade de desempenho.
Riscos típicos de desajuste do lado do tee
A seleção de uma válvula globo com padrão em T onde a prioridade deveria ter sido a resistência mais baixa geralmente leva a penalidades operacionais evitáveis:
- carga desnecessária de queda de pressão na válvula
- penalidade de energia de bombeamento contínuo durante a vida útil
- eficiência reduzida em serviços de fluxo mais alto
- maior exposição ao desgaste relacionado à cavitação quando a gravidade do serviço já é alta
- uma válvula que pode ter um controle aceitável, mas que custa mais para operar do que deveria
O sistema ainda pode funcionar, mas funciona com uma penalidade que a especificação deveria ter excluído.
Riscos típicos de desajuste do lado Y
A seleção de uma válvula globo de padrão y em que a prioridade real do serviço era o viés de controle cria um tipo diferente de incompatibilidade:
- as expectativas de controle podem não corresponder ao serviço operacional real
- a válvula pode ser escolhida principalmente por causa da resistência mais baixa, quando o serviço realmente precisava de uma decisão mais orientada pelo controle
- os compradores podem supervalorizar a “menor queda de pressão” e não verificar como a válvula será realmente estrangulada
- As expectativas de limitação podem se tornar instáveis porque a lógica de seleção foi criada com base na prioridade errada
Em outras palavras, a seleção errada do lado y geralmente é uma incompatibilidade de prioridade, e não apenas uma incompatibilidade de geometria.
Sinais de alerta antes que os problemas de desempenho aumentem
Os sinais de alerta precoce geralmente aparecem como consequências operacionais, não como preocupações abstratas de projeto:
- o sistema tem mais perda de pressão do que o esperado
- o desempenho do estrangulamento é menos estável do que o processo exige
- a exposição à manutenção aumenta mais rapidamente do que o planejado
- o custo do ciclo de vida não corresponde mais à lógica de seleção original
- a válvula funciona, mas o ajuste de serviço continua fraco
| Escolha errada | Consequência provável |
|---|---|
| Tee escolhido quando a resistência mais baixa era fundamental | Penalidade contínua de energia, queda de pressão desnecessária e menor eficiência do sistema a longo prazo |
| Tee escolhido para serviços que demandam muito fluxo | A resistência se torna um fardo operacional persistente em vez de uma troca de controle justificada |
| Y escolhido principalmente para “melhor fluxo” sem verificar o dever de controle | Incompatibilidade entre controle e serviço e um ajuste mais fraco para a forma como a válvula é realmente operada |
| Qualquer um dos padrões escolhidos sem verificar a gravidade do serviço | A exposição à manutenção e a previsibilidade do ciclo de vida tornam-se menos confiáveis |
Considerações sobre a adequação do aplicativo e o ciclo de vida
Uma vez que as condições de serviço já o tenham direcionado para tee ou y, a próxima pergunta é se essa direção ainda faz sentido no contexto operacional real. É nesse ponto que a adequação do aplicativo deixa de ser um puro exercício de mapeamento e passa a ser uma verificação do lado do comprador sobre a carga operacional, a exposição à manutenção e a eficiência a longo prazo.
Padrões de aplicativos que geralmente favorecem o Tee
Aplicações de válvulas globo em forma de T têm maior probabilidade de fazer sentido quando o contexto da aplicação reforça uma decisão baseada em controle, em vez de invertê-la. Isso geralmente significa que a válvula está sendo usada em uma tarefa em que o comportamento do fluxo regulado ainda é o principal fator de valor e o sistema circundante já aceita a resistência adicional.
Os contextos comuns de aplicativos que favorecem o tee incluem:
- Regulamentação definida ou dever de estilo bypass em que a previsibilidade do controle é mais importante do que a eficiência da linha
- serviços em que a tolerância à queda de pressão já está incorporada ao projeto operacional
- aplicações de desligamento e regulação em que a perda hidráulica é aceitável em relação às necessidades de controle
- contextos operacionais em que a válvula é avaliada em primeiro lugar pelo desempenho da regulagem e apenas em segundo lugar pela penalidade de resistência
Padrões de aplicativos que geralmente favorecem Y
Aplicações da válvula globo padrão Y têm maior probabilidade de fazer sentido quando o contexto operacional reforça a necessidade de evitar penalidades hidráulicas desnecessárias ao longo do tempo. Aqui, a questão não é apenas a direção para a qual o serviço aponta na teoria, mas se a aplicação real continuará pagando pela resistência extra se o padrão errado for selecionado.
Os contextos comuns de aplicativos que favorecem o y incluem:
- linhas de serviço contínuo em que a resistência desnecessária aumenta a carga operacional
- aplicações de maior vazão em que a perda de pressão acarreta um custo visível para o sistema
- contextos operacionais mais severos, em que uma penalidade hidráulica menor melhora o ajuste geral
- serviços em que a eficiência de longo prazo é importante o suficiente para influenciar a decisão sobre o padrão corporal

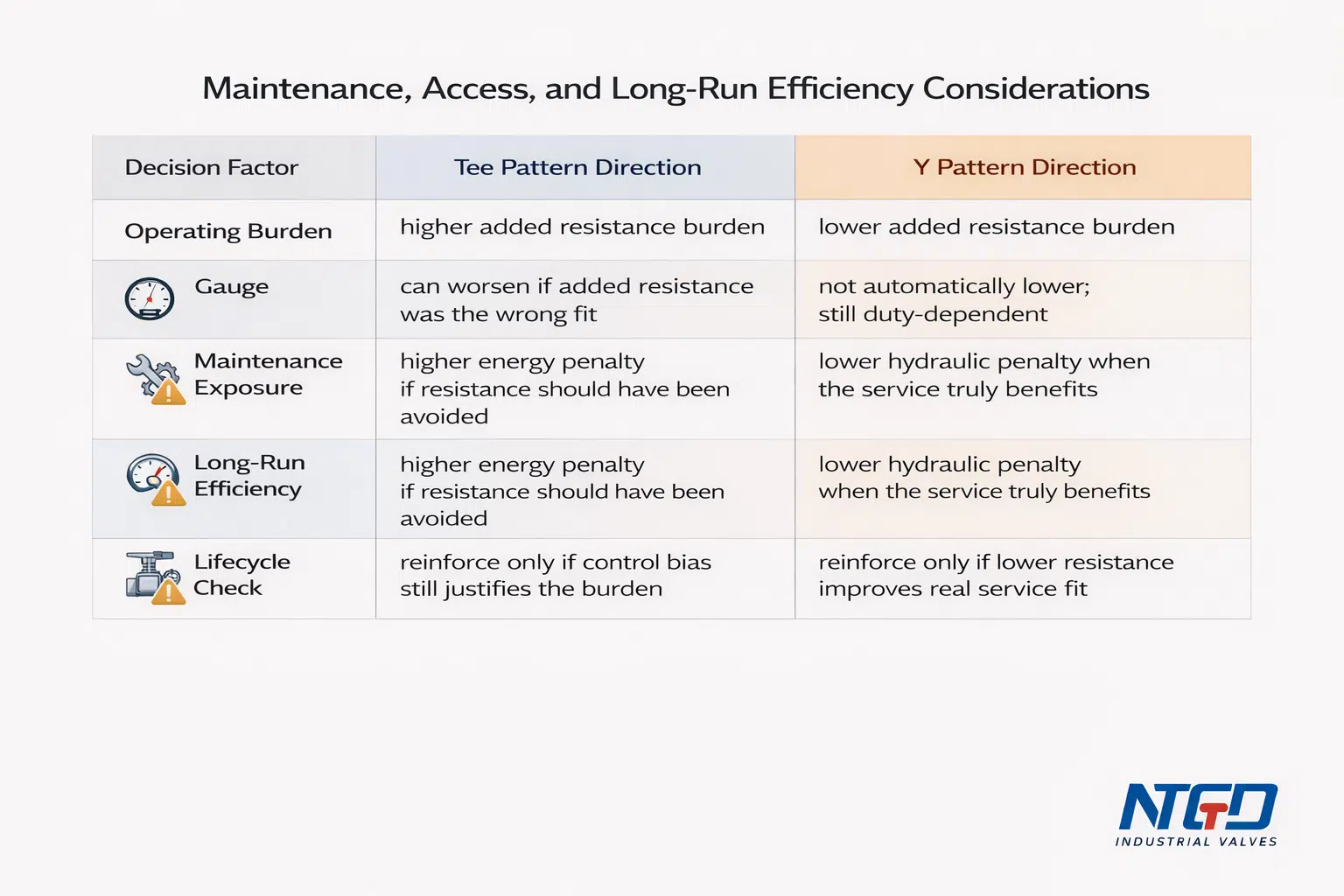

Considerações sobre manutenção, acesso e eficiência a longo prazo
A lógica do ciclo de vida não deve ser reduzida a “este é mais fácil de manter” ou “aquele dura mais”. Essas afirmações dependem das condições de serviço, design do acabamento e do assento, O padrão operacional e a prática real de manutenção.
O que essa comparação pode dizer com confiança é mais específico:
- uma seleção de padrão de tee pode criar uma carga operacional de longo prazo mais alta se a resistência adicional deveria ter sido evitada para esse serviço
- A seleção de um padrão pode reduzir essa carga hidráulica, mas somente se o serviço realmente se beneficiar dessa direção
- a exposição à manutenção deve ser avaliada em relação à gravidade da tarefa e ao padrão de operação, e não como um recurso de válvula geral
- as considerações sobre o ciclo de vida devem refinar a escolha depois que a adequação ao serviço estiver clara, e não substituir a adequação ao serviço
Verificação final do ajuste antes de especificar uma válvula globo em T ou em Y
Antes da especificação final, reduza a decisão aos fatores que realmente separam essas duas direções e, em seguida, compare-os com os fatores aplicáveis. estrutura de classificação de pressão-temperatura.

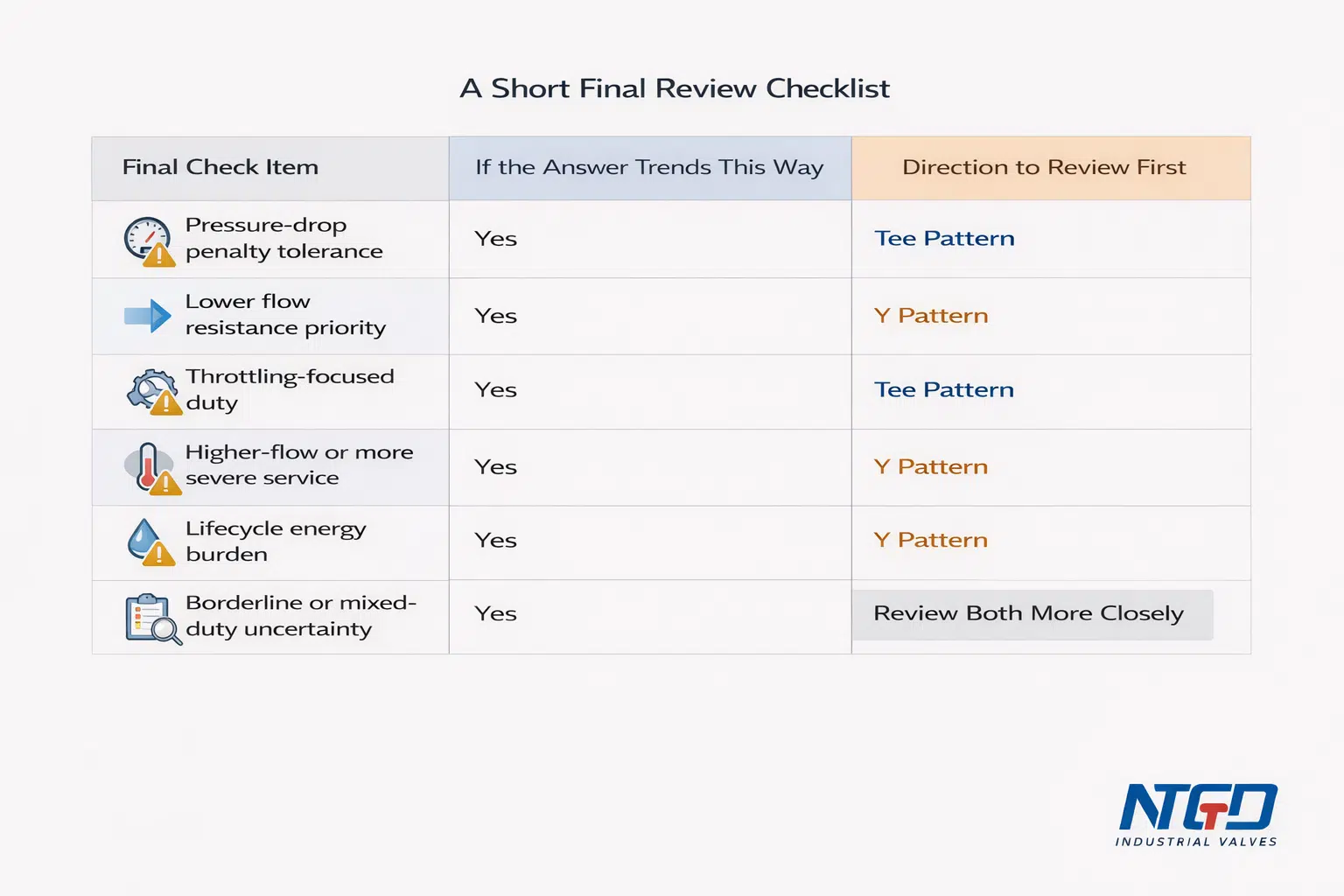

Uma breve lista de verificação da revisão final
Use esta breve verificação de ajuste:
| Item de verificação final | Se a resposta tiver essa tendência | Direção para revisar primeiro |
|---|---|---|
| O sistema pode tolerar a penalidade de queda de pressão contínua de uma direção de padrão em T? | Sim | Padrão de camiseta |
| A menor resistência ao fluxo é uma prioridade operacional importante? | Sim | Padrão Y |
| O dever é fortemente focado no estrangulamento? | Sim | Padrão de camiseta |
| O serviço é de fluxo mais alto ou de operação mais severa? | Sim | Padrão Y |
| A resistência adicional criará uma carga significativa de energia no ciclo de vida? | Sim | Padrão Y |
| O serviço é limítrofe, misto ou ainda incerto? | Sim | Revisar ambos com mais atenção |
Se a lista de verificação indicar “revisar ambos mais detalhadamente”, a próxima etapa geralmente é verificar três aspectos: a tolerância real da pressão diferencial, o padrão de operação real e a gravidade do serviço em condições normais e de transtorno.
Quando vale a pena fazer um Engineering Review
Uma revisão de engenharia passa a valer a pena quando:
- o serviço fica próximo ao limite entre a prioridade de controle e a prioridade de eficiência
- a tolerância de queda de pressão não está clara
- condições adversas podem alterar o direito real
- a válvula deve funcionar tanto na regulação quanto na exposição operacional severa
- o custo de uma seleção errada é maior do que o custo de mais um revisão de especificações
PERGUNTAS FREQUENTES
Uma válvula globo padrão t é igual a uma válvula globo padrão tee?
Na maioria das discussões sobre seleção, sim. Válvula globo padrão T e válvula globo em forma de T geralmente se referem à mesma direção básica do padrão do corpo. Dependendo da fonte, você também poderá ver termos relacionados, como padrão padrão ou padrão Z.
Quando devo escolher uma válvula globo com padrão tee em vez de um design com padrão y?
Escolha uma válvula globo com padrão em T em vez de um projeto com padrão em Y quando o serviço for claramente focado no controle, o dever de estrangulamento for mais importante do que a resistência mínima e o sistema puder suportar a penalidade de queda de pressão adicional sem transformá-la em um fardo operacional.
Quando uma válvula globo padrão Y se torna a melhor opção do que uma válvula globo padrão T?
Uma válvula globo padrão y se torna a melhor opção quando a resistência mais baixa, a eficiência de fluxo mais alta ou as condições operacionais mais severas passam para o primeiro plano da decisão. Nesse caso, a penalidade hidráulica reduzida é mais importante do que as vantagens do lado do controle, que geralmente mantêm o padrão em T relevante.
Por que uma válvula globo com padrão em Y geralmente tem uma queda de pressão menor do que um projeto com padrão em T?
A válvula globo padrão y geralmente tem menor queda de pressão porque seu padrão de corpo cria um caminho de fluxo menos tortuoso. O meio muda de direção com menos intensidade, de modo que a válvula impõe menos resistência hidráulica do que um corpo com padrão em T.
Uma válvula globo padrão y é sempre melhor para serviços de alta pressão?
Não automaticamente. Uma válvula globo de padrão y geralmente se torna mais atraente em serviço de alta pressão ou mais severo porque a resistência mais baixa é mais importante nesse caso, mas a escolha final ainda depende do serviço real, da exposição à pressão diferencial e dos requisitos de controle.
Uma válvula globo em forma de T ainda faz sentido se o estrangulamento não for grave?
Sim. Alguns aplicações de válvulas globo em T ainda fazem sentido mesmo quando o estrangulamento não é constante ou extremo, especialmente se o serviço continuar a valorizar o comportamento previsível do controle e o sistema puder absorver confortavelmente a resistência adicional. A verdadeira questão é se essa tendência de controle ainda agrega valor suficiente para justificar a penalidade de queda de pressão.
As aplicações de válvulas globo do tipo y só fazem sentido em serviços de fluxo muito alto?
Não. Válvula globo tipo Y As aplicações de resistência desnecessária geralmente se alinham com o fluxo mais alto, mas também podem fazer sentido em serviços que não são extremos em termos de taxa de fluxo se a sensibilidade à queda de pressão, o custo operacional ou a gravidade do serviço ainda fizerem com que a resistência desnecessária não seja adequada.
Qual é o maior erro na seleção de padrões tee vs. y?
O maior erro é tratar a decisão como uma simples questão de “melhor design”. A verdadeira questão é se o serviço precisa de uma direção com viés de controle ou de uma direção de resistência mais baixa e se essa escolha ainda é válida nas condições reais de operação.
Conclusão
O direito válvula globo com padrão em T versus válvula globo com padrão em Y A decisão se resume ao ajuste do serviço, não apenas ao formato do corpo. A direção do padrão em T permanece válida quando o dever de estrangulamento justifica a penalidade de queda de pressão mais alta. A direção do padrão y se torna mais forte quando a resistência mais baixa, a eficiência de fluxo mais alta ou as condições de serviço mais severas passam para a frente da lógica da especificação. Se o serviço estiver próximo desse limite, o caminho mais seguro é verificar a exposição à pressão diferencial, o padrão de operação e as consequências do ciclo de vida antes de finalizar a direção da válvula.
Verificação final do aplicativo
Se o seu serviço estiver próximo do limite entre a prioridade de controle e a prioridade de resistência mais baixa, ou se a tolerância à queda de pressão ainda não estiver clara, uma análise de engenharia focada pode restringir a escolha mais rapidamente do que uma comparação genérica de recursos. Compartilhe a tarefa de serviço, a sensibilidade à queda de pressão e o padrão de operação, e a NTGD poderá ajudar a analisar se uma válvula globo padrão T ou uma válvula globo padrão Y é a mais adequada para a aplicação.
