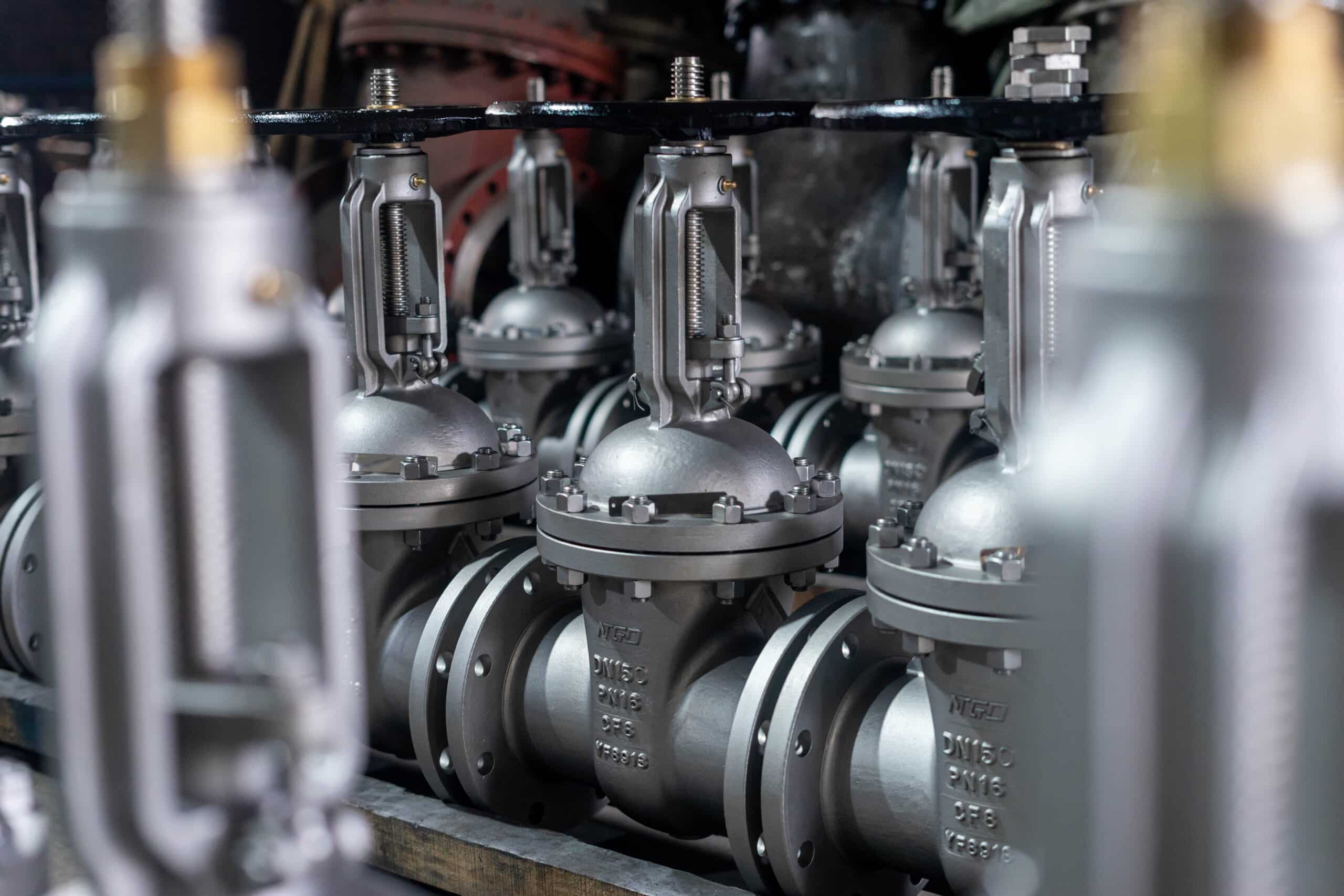

El servicio con lodos expone a las válvulas a problemas a los que no se enfrentan las válvulas que trabajan con líquidos limpios. Los sólidos en suspensión alteran el desgaste, el sellado, la apertura, el cierre y la vida útil de una válvula tras un funcionamiento repetido. Una válvula que funciona bien con agua o en aplicaciones químicas ligeras puede perder su capacidad de cierre, atascarse o requerir un mantenimiento frecuente cuando la misma tubería transporta lodos abrasivos, corrosivos, densos, que se sedimentan o que forman incrustaciones.
Por eso, la mejor válvula para aplicaciones con lodos no se elige solo por su nombre. Una válvula de guillotina, una válvula de manguito, una válvula de bola para lodos, una válvula de mariposa y una válvula de retención pueden ser útiles, pero la elección correcta depende del servicio, las condiciones de los lodos y las superficies de contacto expuestas a los sólidos.
La selección práctica de una válvula para lodos debe partir de tres criterios clave:
- Define primero la función: El aislamiento, el control de flujo y la prevención de reflujo dan lugar a diferentes tipos de válvulas.
- Adapta-te a las condiciones del lodo: Las suspensiones abrasivas, corrosivas, con alto contenido de sólidos, viscosas o que forman incrustaciones modifican los requisitos relativos al asiento, el manguito, el revestimiento, el recubrimiento y el cuerpo.
- Identificar la trayectoria de desgaste: La parte que entra en contacto con los sólidos —asiento, manguito, bola, disco, revestimiento o cuerpo— suele determinar el riesgo asociado al ciclo de vida.
En las secciones siguientes se comparan los tipos más comunes de válvulas para lodos y se explica para qué sirve cada una, en qué situaciones pueden suponer un riesgo y qué datos deben verificarse antes de la selección definitiva.
¿Por qué las aplicaciones con lodos plantean dificultades para las válvulas?
¿Qué son los purines?
Una lechada es una mezcla fluida que contiene partículas sólidas suspendidas en un líquido. El líquido puede ser agua, un fluido de proceso, una solución química, aguas residuales u otro medio portador. Los sólidos pueden proceder de la minería, las aguas residuales, la industria de la pulpa, el procesamiento de alimentos, la manipulación de productos químicos, la manipulación de cenizas u otros procesos industriales.
A la hora de seleccionar una válvula, lo fundamental no es solo el nombre de las partículas. El tamaño, la dureza, la concentración, la forma, la tendencia a sedimentarse y las propiedades químicas de la fase líquida de las partículas determinan el desgaste de la válvula y la fiabilidad del cierre.
Una válvula para líquidos limpios debe soportar principalmente la presión, la temperatura, el caudal y la compatibilidad química. Una válvula para lodos debe soportar esas condiciones, además del efecto mecánico de los sólidos en suspensión.
¿Qué es una válvula de lodos?
Una válvula para lodos es una válvula seleccionada o diseñada para manejar medios líquidos y sólidos. Se puede utilizar para aislar una tubería, regular el flujo, evitar el reflujo o proteger los equipos contra el movimiento indeseado de los lodos.
La diferencia no radica solo en el tipo de válvula, sino en el enfoque de diseño. Una válvula para lodos puede requerir:
- Canales de flujo más anchos o más limpios para reducir las obstrucciones
- Asientos, manguitos, revestimientos o recubrimientos resistentes al desgaste
- Materiales compatibles con fases líquidas corrosivas
- Piezas de desgaste reemplazables para aplicaciones abrasivas
- Un diseño de sellado que no retiene sólidos en zonas críticas
- Capacidad suficiente de presión y temperatura para el servicio previsto

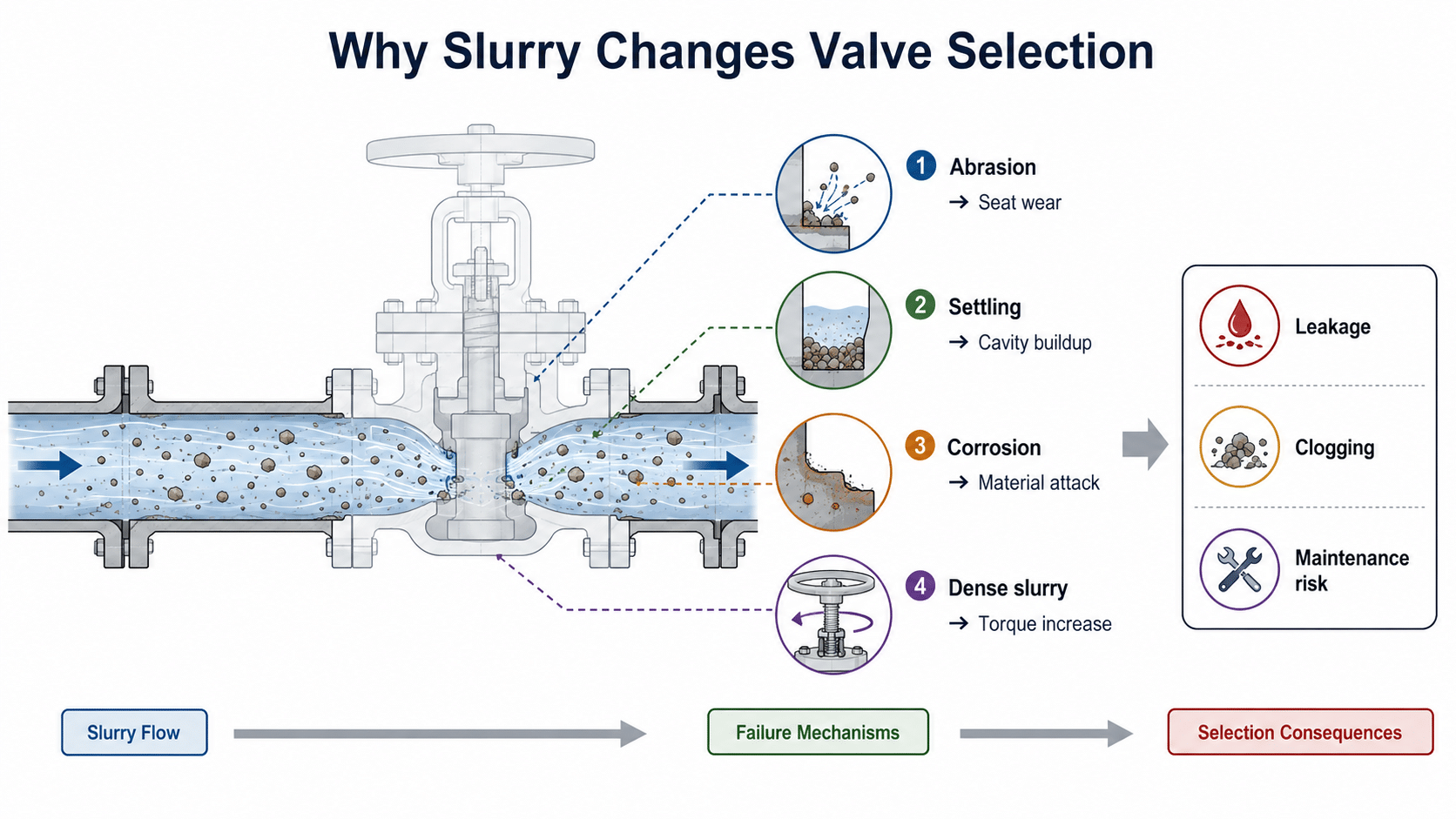

Por qué los sólidos, la abrasión, la corrosión y la sedimentación influyen en la elección de las válvulas
La lechada daña las válvulas de varias maneras. Las partículas abrasivas pueden provocar erosión asientos, discos, esferas, manguitos y superficies de sellado. Los sólidos pueden acumularse en las cavidades e impedir el cierre completo. Las fases líquidas corrosivas pueden atacar el cuerpo, los elementos de cierre, el revestimiento o el recubrimiento. Las suspensiones densas pueden aumentar el par de funcionamiento o provocar atascos si la válvula tiene conductos internos estrechos.
Estos mecanismos influyen directamente en la decisión de selección. Los sólidos que se depositan en las cavidades de la válvula pueden convertir una válvula nominalmente cerrada en una vía de fuga. La abrasión en el asiento o el manguito puede acortar la vida útil de cierre y aumentar la frecuencia de mantenimiento. Los lodos densos que aumentan el par de funcionamiento pueden sobrecargar el accionamiento manual o el dimensionamiento del actuador si la válvula no está diseñada para soportar la exposición a sólidos.
Por eso Selección de válvulas en función de las condiciones de servicio Hay que tener en cuenta las condiciones generales de la suspensión, no solo el diámetro nominal de la tubería o la clase de presión.

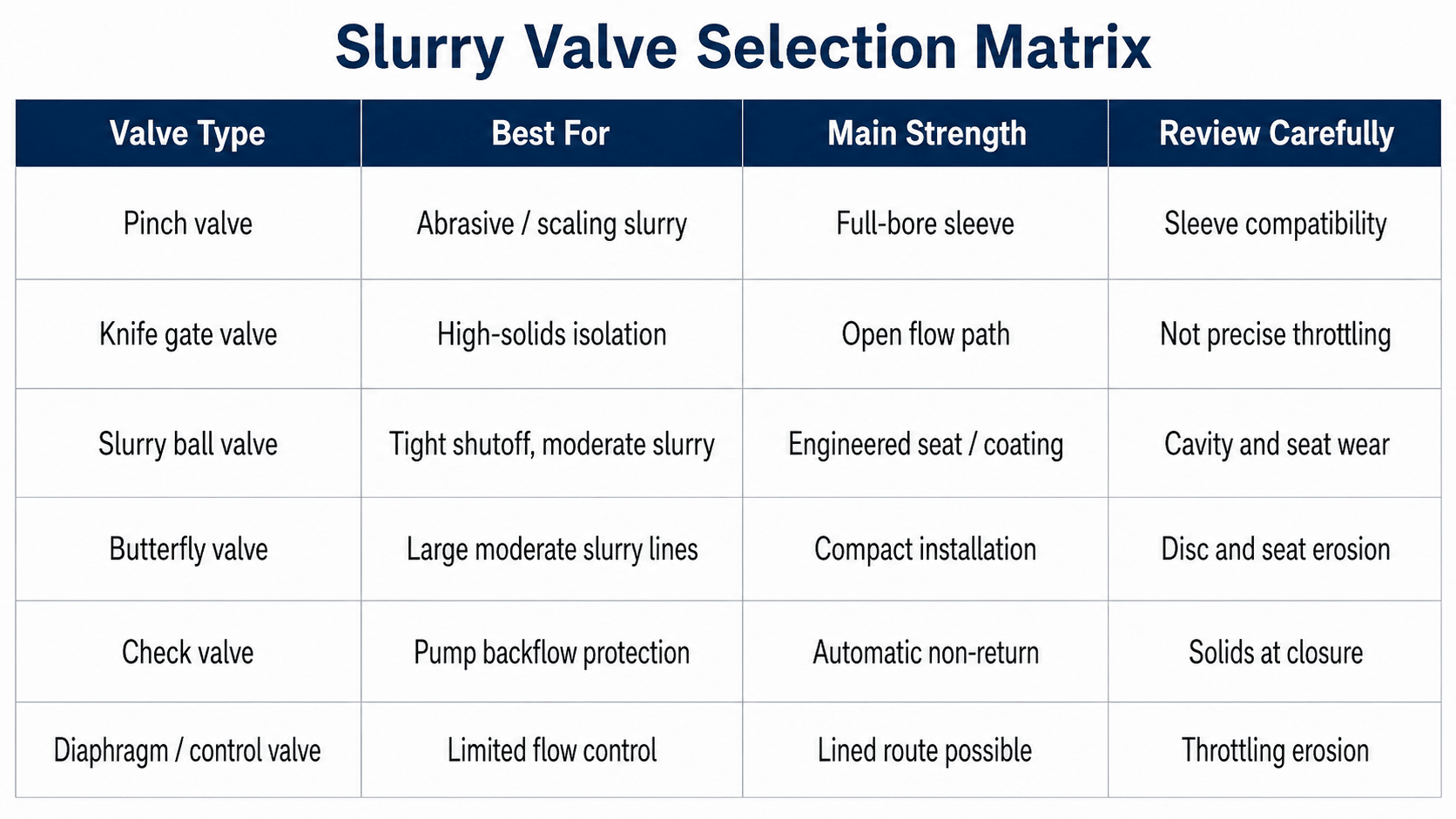

Matriz de selección de válvulas para lodos: ¿Qué tipo de válvula es la adecuada para cada aplicación?
La tabla siguiente ofrece una comparación práctica inicial. Utilice la matriz haciendo coincidir primero las condiciones de la lechada y, a continuación, descartando los tipos de válvulas cuya columna de limitaciones coincida con el riesgo de falla indicado en la línea. Aunque no debe sustituir a la revisión de ingeniería, ayuda a reducir la selección antes de verificar el material, la presión, la temperatura, el tamaño de las partículas, el caudal y los requisitos de mantenimiento.
| Tipo de válvula | Lo mejor para | Punto fuerte | Limitación / Cuándo evitar |
|---|---|---|---|
| Válvula de pinza | Lodo abrasivo, con incrustaciones o cargado de sólidos | El recorrido del manguito de paso total reduce el contacto con el metal rígido y ayuda a limitar la acumulación en la zona muerta | Evítese su uso cuando el material de la manga sea incompatible con la composición química de la lechada, la temperatura, la presión o los requisitos de ciclado |
| Válvula de guillotina | Aislamiento de lodos con alto contenido de sólidos, lodos, pulpa, relaves, lodos de aguas residuales | El recorrido de flujo abierto, con un diseño de válvula, asiento o manguito resistente a los lodos, permite el aislamiento de fluidos con alto contenido de sólidos | No es ideal para una regulación precisa; el desgaste del asiento, el manguito y la válvula debe poder repararse |
| Válvula de bola para lodos | Cierre hermético en lodos de densidad moderada o aislamiento diseñado para condiciones de servicio extremo | Los diseños de asiento de ingeniería, con recubrimiento, de paso total o con control de cavidad pueden garantizar un cierre hermético en condiciones controladas de lodos | Las válvulas de bola estándar pueden sufrir desgaste de los asientos, acumulación de residuos en las cavidades, obstrucciones, aumento del par de apriete o erosión |
| Válvula de mariposa | Líneas de gran tamaño, lodos moderados, instalaciones con espacio limitado | La instalación compacta reduce el tamaño, el peso y la carga estructural en las tuberías de lodos de diámetro grande y flujo moderado | El disco permanece en la trayectoria del flujo; una lechada muy abrasiva puede dañar los bordes, los asientos o los revestimientos del disco |
| Válvula de retención | Descarga de la bomba y prevención de reflujo | El funcionamiento automático antirretorno protege las bombas y los equipos situados aguas abajo contra el flujo inverso | Los sólidos pueden dificultar el cierre o impedir un contacto adecuado con el asiento si el diseño no es apto para lodos. |
| Válvula de diafragma / válvula de control | Tareas limitadas de control de flujo de lodos o aplicaciones con sustancias corrosivas seleccionadas | Puede admitir determinadas rutas de control de flujo con línea o aisladas cuando se revisan el trimado y el revestimiento | Para controlar el flujo de la lechada abrasiva, es necesario revisar el recorte, el revestimiento, la trayectoria de la velocidad y el control de la erosión |
En el caso de los lodos abrasivos, las válvulas de manguito y las válvulas de compuerta de cuchilla para lodos suelen ser las primeras opciones que se consideran para el aislamiento o para aplicaciones con gran cantidad de sólidos. Una válvula de bola diseñada para lodos entra en consideración cuando la abrasividad del lodo es lo suficientemente moderada como para cumplir con los límites de la sede, el recubrimiento, la cavidad y la carga de partículas, y cuando se requiere un cierre hermético o un accionamiento de cuarto de vuelta. Una válvula de retención para lodos cumple una función diferente: protege contra el flujo inverso en lugar de actuar como la válvula de aislamiento principal.
Principales tipos de válvulas para aplicaciones con lodos
Válvulas de manguito para lodos abrasivos o que forman incrustaciones
Una válvula de pinza controla el flujo mediante la compresión de un manguito de elastómero. En aplicaciones con lodos, el manguito es la principal superficie de contacto, por lo que el cuerpo de la válvula y muchas de las piezas metálicas internas quedan protegidos del contacto directo con los lodos.
Las válvulas de manguito son una opción muy recomendable para lodos abrasivos, propensos a la formación de incrustaciones o a la acumulación de residuos, ya que el paso del flujo puede ser de paso total y relativamente libre de cavidades. Esto ayuda a reducir las zonas donde puedan acumularse los sólidos. El diseño con manguito reduce el contacto rígido del sellado metálico, pero la compatibilidad del manguito se convierte en el límite para el mantenimiento.
Las válvulas de manguito no son universales. El material del manguito debe ser compatible con la composición química, la temperatura, la presión y la frecuencia de ciclo de la lechada. En el caso de lechadas abrasivas, el manguito es una pieza de desgaste y debe incluirse en el plan de mantenimiento.
Ajuste óptimo: suspensiones abrasivas, suspensiones de desincrustación, lodos, relaves y aplicaciones en las que es importante mantener un paso de flujo sin restricciones.
Lee atentamente: altas temperaturas, alta presión, productos químicos incompatibles o ciclos muy frecuentes que superen la capacidad del manguito.

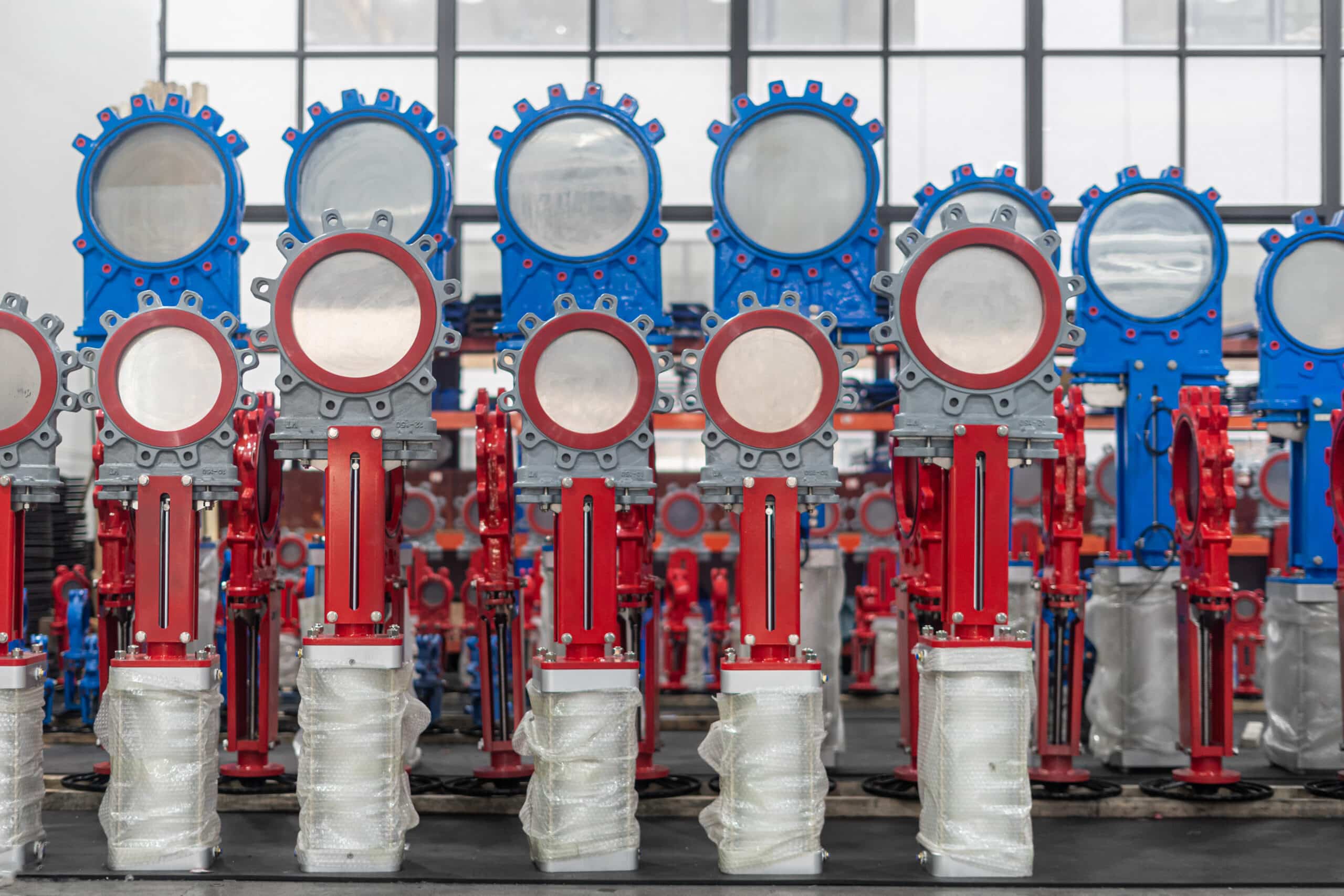

Válvulas de compuerta de cuchilla para el aislamiento de lodos con alto contenido de sólidos
Una válvula de compuerta de cuchilla utiliza un movimiento lineal para introducir o retirar una compuerta de la trayectoria del flujo. En aplicaciones con lodos, su valor no radica simplemente en que la compuerta tenga “forma de cuchilla”. Los aspectos más importantes son la trayectoria del flujo, el diseño del asiento o del manguito, el control de la cavidad y las piezas de desgaste reemplazables.
Para lodos con alto contenido de sólidos, un válvula de compuerta para lodos pueden proporcionar un aislamiento eficaz cuando el diseño permite el paso de sólidos sin que se produzcan acumulaciones excesivas. Los diseños de paso total o de flujo libre reducen las restricciones. Las configuraciones con manguito o asiento ayudan a proteger el rendimiento de cierre y permiten sustituir los componentes desgastados.
Las válvulas de compuerta de cuchilla suelen utilizarse para el aislamiento de lodos de aguas residuales, pulpa, lodos mineros, relaves y otras aplicaciones con alto contenido de sólidos. Su ventaja radica en el control de la cavidad y la gestión del desgaste del manguito o del asiento, y no solo en el corte de sólidos. Son menos adecuadas para la regulación precisa del caudal, ya que el funcionamiento en posición parcialmente abierta puede exponer la zona de la compuerta y el asiento a una erosión concentrada.
Ajuste óptimo: Aislamiento de lodos con alto contenido de sólidos y servicio de apertura y cierre.
Lee atentamente: regulación continua, servicio de modulación de alta frecuencia o servicios en los que no se pueda controlar el desgaste de la válvula de asiento o del manguito.
Válvulas de mariposa para tuberías de lodos de gran tamaño o tamaño mediano
Una válvula de mariposa es una válvula de cuarto de vuelta que utiliza un disco para abrir, cerrar o regular el flujo. Es compacta y más ligera que muchos otros tipos de válvulas, lo que la hace ideal para tuberías de gran tamaño o instalaciones con espacio limitado.
En aplicaciones con lodos, la principal preocupación es que el disco permanezca en la trayectoria del flujo. Las partículas abrasivas pueden golpear el borde del disco, el asiento y el revestimiento. Una válvula de mariposa estándar que funciona bien con agua limpia puede desgastarse rápidamente en lodos abrasivos si el asiento, el disco y el revestimiento no se seleccionan adecuadamente para dicha aplicación.
Una válvula de mariposa para lodos puede ser adecuada para lodos de densidad moderada, con baja carga de sólidos o en tuberías de gran diámetro en las que el diseño compacto sea importante. La exposición del disco a la corriente de flujo hace que la velocidad de las partículas y el material del asiento sean factores decisivos. No debe considerarse la opción predeterminada para lodos altamente abrasivos.
Ajuste óptimo: tuberías de gran diámetro, lodos de consistencia moderada, menor concentración de sólidos, instalación compacta.
Lee atentamente: lodos muy abrasivos, partículas grandes y duras o zonas de erosión severa.
Válvulas de retención para la protección contra el reflujo en bombas de lodos
Una pasta válvula antirretorno evita el reflujo. También se conoce como válvula antirretorno o válvula unidireccional. A diferencia de las válvulas de aislamiento manuales, una válvula de retención funciona automáticamente cuando cambia la presión del flujo.
En los sistemas de lodos, las válvulas de retención se suelen utilizar cerca de las líneas de descarga de las bombas o en aquellos puntos donde un flujo inverso podría dañar las bombas, alterar la estabilidad del proceso o causar problemas en las tuberías. Cuando la bomba arranca, la presión del flujo abre la válvula. Cuando el flujo se detiene o se invierte, el elemento de cierre se activa para evitar el reflujo.
El problema es que los sólidos presentes en las suspensiones pueden afectar al cierre y al sellado del asiento. La fiabilidad del cierre depende de si los sólidos pueden acumularse en el asiento o en el elemento móvil. La válvula debe seleccionarse teniendo en cuenta el tamaño de los sólidos, la velocidad de cierre, el diseño del asiento y el riesgo de que las partículas obstruyan el elemento móvil.
Ajuste óptimo: Prevención de reflujo y protección de la bomba.
Lee atentamente: utilizarla como válvula de cierre principal o elegir una válvula de retención para líquidos limpios sin comprobación para lodos.
Válvulas de diafragma o de control para aplicaciones de control de caudal limitado
Algunos sistemas de lodos requieren una regulación del caudal en lugar de un simple aislamiento de tipo «abierto/cerrado». En esos casos, la elección de la válvula cobra mayor importancia, ya que la estrangulación puede aumentar la velocidad local y acelerar la erosión.
En determinadas aplicaciones con lodos corrosivos o de intensidad moderada, se pueden utilizar válvulas de diafragma o válvulas de control de lodos diseñadas específicamente. Sin embargo, no se debe confundir la función de control con la de aislamiento. Una válvula que funciona correctamente cuando está totalmente abierta o cerrada puede fallar rápidamente si se mantiene parcialmente abierta en presencia de lodos abrasivos.
La apertura parcial puede concentrar la velocidad en un área de flujo más reducida, por lo que la función de control debe analizarse por separado de la función de aislamiento.
Ajuste óptimo: servicios seleccionados de control de caudales en los que se analizan el diseño, el ajuste, el revestimiento y el riesgo de erosión.
Lee atentamente: estrangulamiento severo por abrasión con diseños estándar de válvulas de bola, mariposa o de guillotina.
Válvula de bola para lodos: cuándo funciona y cuándo falla
La válvula de bola para lodos merece un análisis aparte, ya que una válvula de bola estándar y una válvula de bola diseñada para lodos no son lo mismo.
Una válvula de bola utiliza una bola perforada que gira 90 grados para abrir o cerrar el paso del flujo. Esto permite un funcionamiento rápido y un paso relativamente recto cuando está abierta. En aplicaciones con fluidos limpios, las ventajas son claras: funcionamiento rápido con un cuarto de vuelta, diseño compacto, cierre hermético y baja caída de presión.
En aplicaciones con lodos, esas ventajas solo se mantienen cuando el diseño de la válvula se adapta a los sólidos y a las condiciones de funcionamiento. Una válvula de bola para líquidos limpios no debe considerarse una válvula de bola para lodos solo porque tenga el mismo nombre de tipo de válvula.

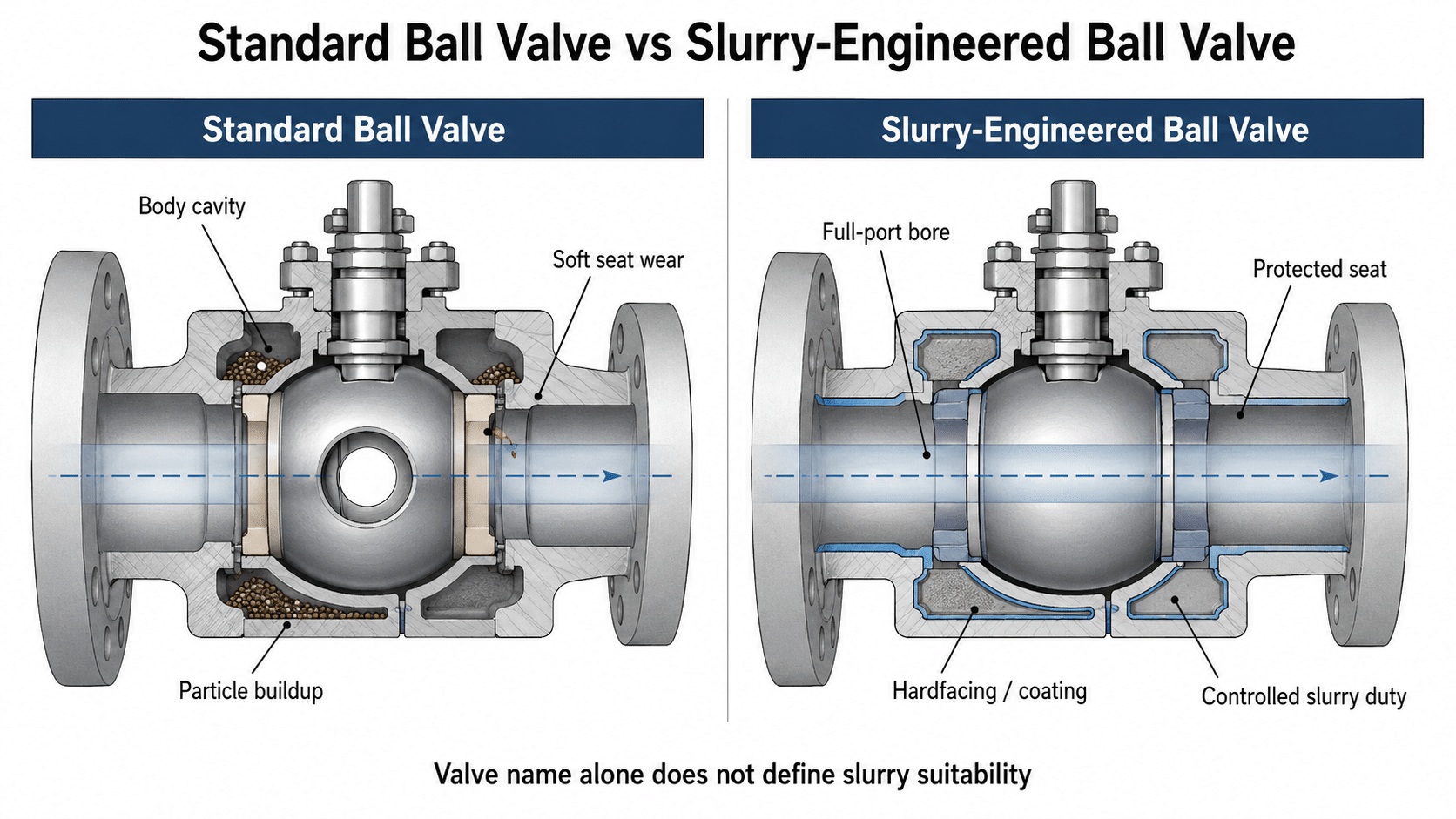

Válvula de bola estándar frente a válvula de bola diseñada para lodos
| Característica | Válvula de bola estándar | Válvula de bola diseñada para lodos |
|---|---|---|
| Supuesto de diseño principal | Líquido limpio o relativamente limpio | Aplicaciones con presencia de sólidos, abrasivas o erosivas |
| Preocupación por el asiento | Los asientos blandos pueden desgastarse o acumular partículas | Los asientos pueden ser de metal, endurecidos, protegidos o diseñados para condiciones de uso extremas |
| Riesgo de caries | Las cavidades del cuerpo pueden acumular residuos sólidos e impedir un cierre hermético | Dependiendo del diseño, se pueden emplear características como el diseño de paso completo, la exposición reducida de la cavidad, los asientos protegidos o el control de la cavidad |
| Protección de superficies | A menudo limitado para aplicaciones abrasivas | Se pueden utilizar recubrimientos de dureza elevada, revestimientos, bordes endurecidos, revestimientos internos o asientos resistentes al desgaste |
| Uso recomendado | Aislamiento general en aplicaciones limpias o de baja exigencia | Aislamiento hermético en tuberías con lodos moderadamente abrasivos, con carga controlada de partículas o de alta presión, en las que se requiere un accionamiento de cuarto de vuelta |
| Principal riesgo en los lodos | Desgaste de los asientos, acumulación de sólidos en las cavidades, obstrucciones, aumento del par y pérdida de estanqueidad en lodos abrasivos o con alto contenido de sólidos | Aún es necesario revisar los parámetros de partículas, presión, temperatura, ciclo de trabajo y mantenimiento |
Dónde pueden funcionar bien las válvulas de bola para lodos
A válvula de bola para lodos Puede ser adecuada cuando la aplicación requiere un aislamiento rápido, un cierre hermético y una baja caída de presión, y cuando la suspensión se encuentra dentro de los límites de diseño de la válvula. Una suspensión moderada, una carga de partículas menor o controlada, un aislamiento a alta presión o aplicaciones que requieran una válvula de cuarto de vuelta robusta pueden justificar el uso de una válvula de bola diseñada para suspensiones.
Para elegir correctamente una válvula de bola para lodos, se debe verificar lo siguiente:
- Independientemente de si la válvula utiliza un diseño de válvula de bola de paso total o de paso reducido
- Si los sólidos pueden acumularse en las cavidades
- Ya sea que el material del asiento de la válvula de bola resistente a la abrasión
- Si las superficies de las bolas o de los asientos necesitan un recubrimiento duro o un revestimiento
- Independientemente de si la válvula se utiliza para el aislamiento o para la regulación
- Si el par de funcionamiento sigue siendo manejable tras la exposición a sólidos
Cuándo las válvulas de bola pueden ser peligrosas en aplicaciones con lodos
Las válvulas de bola pueden resultar peligrosas cuando los sólidos abrasivos dañan el asiento, cuando las partículas se acumulan en la cavidad del cuerpo o cuando la válvula se utiliza para la regulación continua del caudal. Una válvula de bola parcialmente abierta puede concentrar la velocidad de la suspensión a través de una abertura más pequeña y aumentar Erosión por partículas sólidas de la superficie de sellado de la válvula de bola, especialmente en el asiento, el borde de la bola o la pared de la tubería aguas abajo. Esto es especialmente importante en el caso de las válvulas de bola de paso en V o de tipo controladas que se utilizan en aplicaciones con lodos.
En lodos altamente abrasivos, esto puede convertir una válvula de cierre hermético en una vía de fuga y aumentar el riesgo de mantenimiento no planificado. Para lodos muy abrasivos, partículas duras de gran tamaño, relaves densos o aplicaciones con alto contenido de sólidos, las válvulas de manguito o las válvulas de guillotina pueden ser opciones más seguras a considerar en primer lugar. Las válvulas de bola no deben describirse como la mejor opción para todas las aplicaciones con lodos.

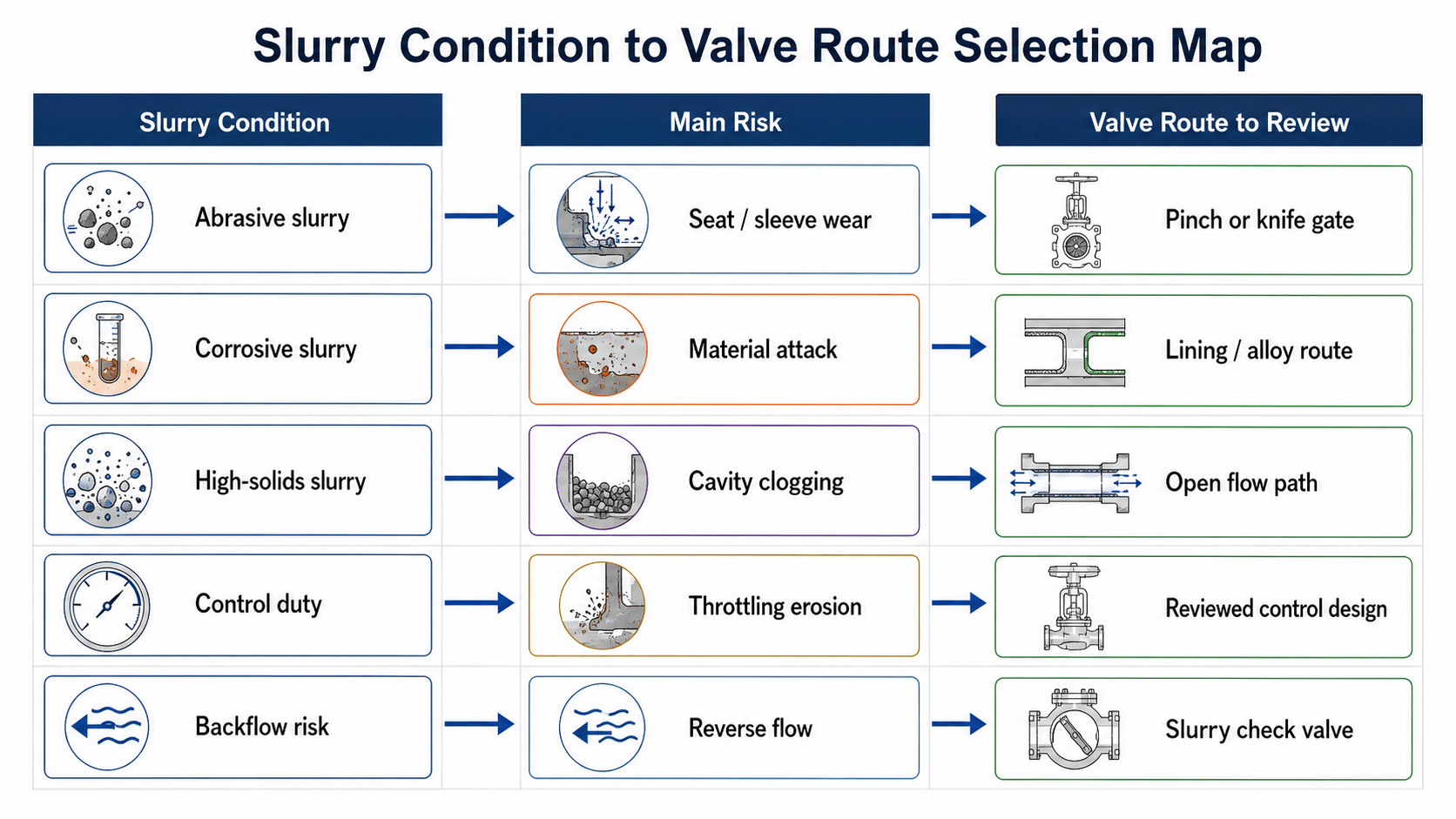

Cómo elegir válvulas para lodos abrasivos, corrosivos y con alto contenido de sólidos
La elección de una válvula para lodos resulta más clara cuando se adapta el estado del lodo a la función de la válvula. Una misma línea de lodos puede requerir una válvula para el aislamiento, otra para el control y otra para evitar el reflujo.
Lodo abrasivo: desgaste, erosión y daños en los asientos
La suspensión abrasiva contiene partículas sólidas que pueden desgastar las superficies de sellado, los bordes, los manguitos, los discos, las bolas y los revestimientos. Cuanto más duras y grandes sean las partículas, más severo será el desgaste.
En el caso de las suspensiones abrasivas, el tipo de válvula más adecuado depende de la aplicación:
| Deber | Tipos de válvulas que se suelen tener en cuenta | Motivo principal |
|---|---|---|
| Aislamiento de encendido/apagado con alto contenido en sólidos | Válvula de guillotina, válvula de manguito | El diseño de paso abierto o de paso total reduce el riesgo de zonas muertas, mientras que los diseños con manguitos o asientos reemplazables ayudan a controlar el desgaste por abrasión |
| Pasta propensa a la formación de incrustaciones | Válvula de pinza | El manguito de elastómero y el paso de flujo de paso total reducen la acumulación en las cavidades rígidas y la exposición del asiento metálico |
| Cierre hermético en lodos de consistencia moderada | Válvula de bola diseñada para lodos | Solo funciona cuando se controlan la carga de partículas, la protección del asiento, la ruta de recubrimiento y el riesgo de cavidades |
| Prevención de reflujo | Válvula de retención para lodos | Evita el reflujo, pero el diseño debe impedir que los sólidos interfieran con el cierre o el contacto con el asiento |
| Línea de lodos de gran tamaño y densidad moderada | Válvula de mariposa | El funcionamiento en condiciones de servicio intensivo puede ser aceptable cuando la erosión del disco, el asiento y el revestimiento se encuentra dentro de los límites de servicio |
La elección de una válvula para líquidos limpios destinada a lodos altamente abrasivos puede hacer que el punto de falla se desplace hacia el asiento, el manguito, el borde del disco, el borde de la bola o el revestimiento. Una vez que la superficie de sellado se desgasta, es posible que la válvula siga funcionando mecánicamente, pero ya no cierre de manera confiable.
Lodo corrosivo: compatibilidad de materiales y método de revestimiento
Mezclas de lodos corrosivos ataque químico o electroquímico debido al desgaste por partículas. Un material del cuerpo de la válvula que resista la corrosión puede fallar si el asiento, el manguito, el recubrimiento, el revestimiento o los accesorios no son compatibles.
En el caso de lodos corrosivos, la selección debe tener en cuenta lo siguiente:
- Material de la carrocería y los embellecedores
- Material del asiento o del manguito
- Compatibilidad de revestimientos o recubrimientos
- Temperatura
- Concentración y pH de la fase líquida
- Si la abrasión eliminará las capas protectoras
Es posible que se requiera una válvula revestida, un manguito de elastómero, una aleación resistente a la corrosión o un diseño de asiento protegido como parte de la solución más amplia medidas de protección contra la corrosión de las válvulas, dependiendo del medio. La ruta correcta depende tanto de las propiedades químicas del líquido como de la trayectoria del desgaste mecánico.
Lodos con alto contenido de sólidos o lodos mineros: riesgo de obstrucción y formación de cavidades
Los lodos y los residuos mineros suelen contener sólidos pesados, partículas de distintos tamaños y partículas abrasivas. En estos servicios, Las cavidades internas y los conductos estrechos se convierten en puntos de riesgo.
Las suspensiones con alto contenido de sólidos favorecen los diseños de válvulas con:
- Conductos de flujo más limpios
- Reducción de las zonas muertas
- Piezas de desgaste reemplazables
- Protección resistente para el asiento o el manguito
- Acceso para mantenimiento
- Deber de aislamiento
Las válvulas de guillotina y las válvulas de manguito suelen revisarse con antelación en estas condiciones. Las válvulas de bola para lodos pueden seguir funcionando en determinados servicios, pero solo si están diseñadas para la carga de partículas y las condiciones de trabajo correspondientes.

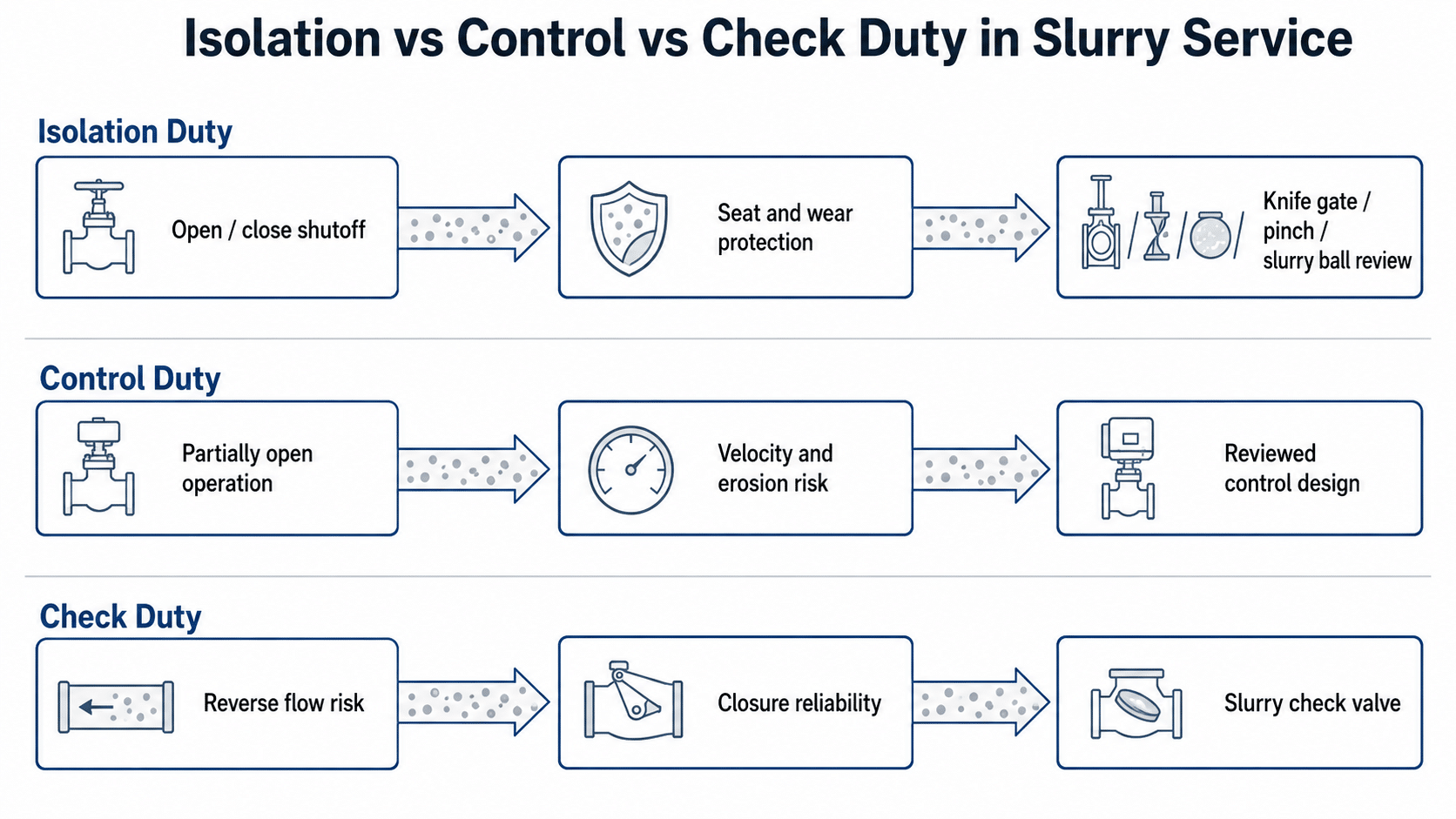

Aislamiento frente a control frente a servicio de vigilancia
Es posible que una misma mezcla requiera válvulas diferentes según la posición en la tubería.
- Servicio de aislamiento requiere un sistema de cierre y apertura fiable.
- Función de control requiere una regulación estable y un control del flujo resistente a la erosión.
- Servicio de control requiere una prevención automática del reflujo.
Es posible que una válvula adecuada para el aislamiento no resista una regulación continua. Una válvula de retención que protege una bomba no debe utilizarse como una válvula de cierre general. Esta distinción de funciones debe confirmarse antes de decidir el tipo de válvula.
Selección de materiales, asiento, manguito, revestimiento interior y recubrimiento
La elección de una válvula para lodos no se basa únicamente en el diseño del cuerpo. Las superficies de contacto determinan la duración del sellado y el funcionamiento de la válvula.
Compatibilidad de la carrocería y los embellecedores
El cuerpo, el embellecedor, el vástago, la compuerta, el disco, la bola y los componentes internos deben ser compatibles tanto con la fase líquida como con los sólidos. Los líquidos corrosivos pueden atacar el metal base, mientras que las partículas abrasivas pueden eliminar las capas protectoras o desgastar las superficies de sellado.
En lodos poco abrasivos, pueden ser adecuados los materiales industriales estándar. En lodos muy abrasivos o corrosivos, es posible que se requieran aleaciones resistentes a la corrosión, cuerpos revestidos, superficies recubiertas o piezas internas reemplazables.

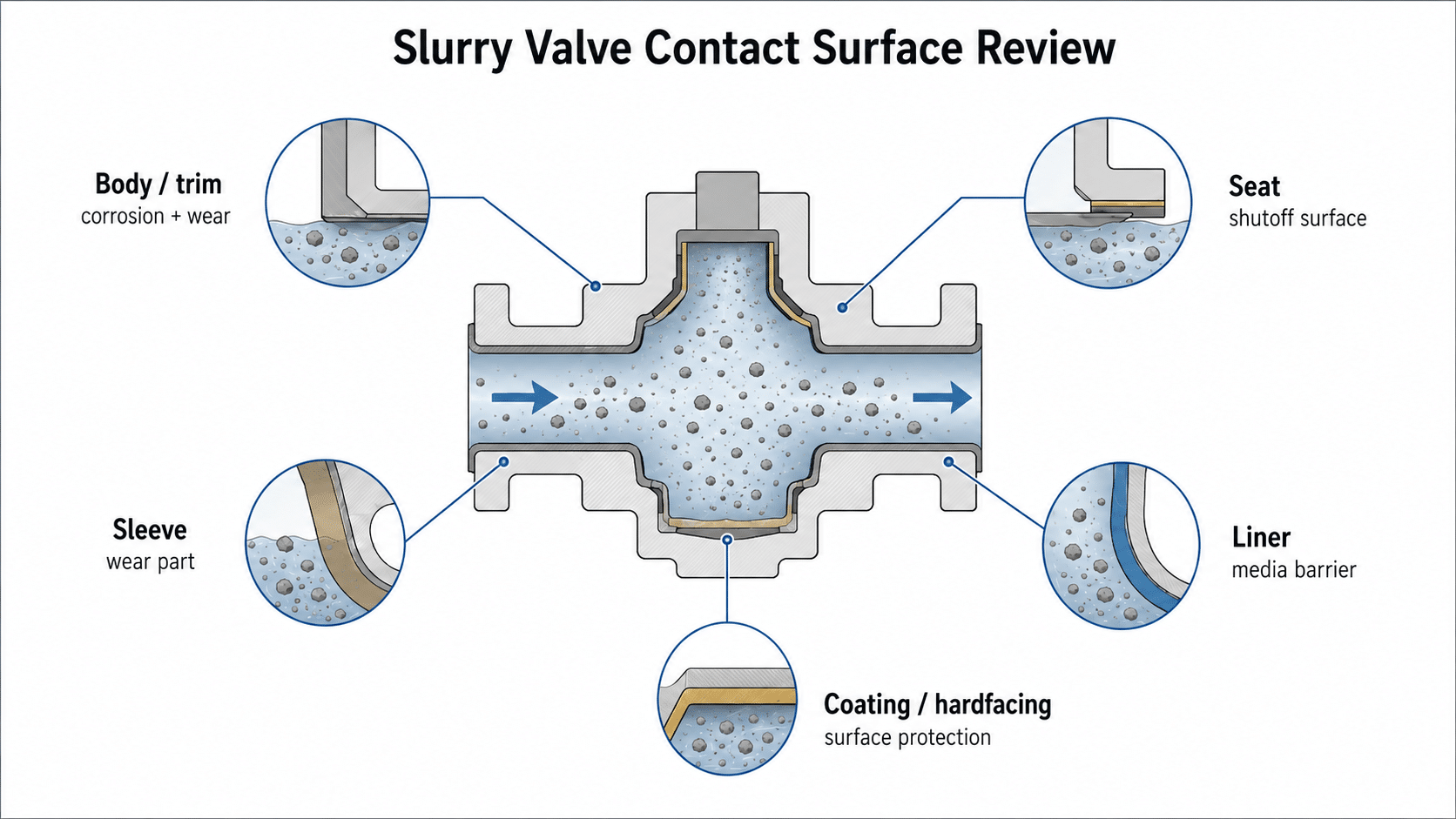

Trayectorias de desgaste de la sede, el manguito y el revestimiento
El asiento suele ser el punto de sellado más crítico. En las válvulas de bola y las válvulas de mariposa, las partículas abrasivas pueden dañar el asiento y reducir la eficacia del cierre. En las válvulas de manguito, el manguito soporta gran parte del desgaste. En las válvulas de compuerta, el diseño del manguito o del asiento determina la capacidad de la válvula para soportar la presencia de sólidos durante el cierre.
Una selección práctica debería plantearse las siguientes preguntas:
- ¿Qué parte entra en contacto primero con la lechada?
- ¿Qué pieza se encarga del cierre?
- ¿Se puede reemplazar la pieza desgastada?
- ¿Se acumularán partículas cerca de la zona de sellado?
- ¿El diseño permite que se produzcan sedimentos o acumulaciones?
La respuesta debería referirse a la configuración de la válvula, no solo al nombre del material. Un material duro colocado en una trayectoria de flujo inadecuada puede fallar igualmente si la geometría atrapa partículas sólidas o concentra la velocidad.
Recubrimientos y recubrimientos de dureza para aplicaciones abrasivas
Los recubrimientos y el recubrimiento de dureza pueden mejorar la resistencia al desgaste, especialmente en el caso de válvulas de bola, compuertas, asientos, discos y piezas de la carcasa para lodos. Sin embargo, los recubrimientos no sustituyen a una selección adecuada del tipo de válvula. Si la velocidad del lodo, la dureza de las partículas o la carga de estrangulamiento son elevadas, es posible que el recubrimiento por sí solo no resuelva el problema.
El recubrimiento solo es eficaz cuando se adapta al tipo de válvula, al caudal y a la trayectoria de desgaste. Una superficie recubierta no puede compensar una geometría de válvula que retenga sólidos o estrangule un lodo abrasivo a través de una abertura estrecha.
Los recubrimientos y los revestimientos endurecidos deben considerarse parte de un proceso de diseño integral: tipo de válvula, trayectoria del flujo, diseño del asiento, compatibilidad de materiales y plan de mantenimiento.
Límites de temperatura, presión y compatibilidad química
La temperatura y la presión afectan al material de sellado, la clasificación del cuerpo, la vida útil del manguito, el comportamiento del recubrimiento y el par del actuador. La compatibilidad química afecta a los elastómeros, los revestimientos, los recubrimientos y los materiales metálicos.
Antes de elegir una válvula para lodos, asegúrese de:
| Factor de selección | Por qué es importante |
|---|---|
| Concentración de sólidos | Un mayor contenido de sólidos aumenta la abrasión, las obstrucciones, la demanda de par y el riesgo de zonas muertas |
| Tamaño de las partículas y dureza | Las partículas más grandes o duras aceleran el desgaste del asiento, el manguito, el revestimiento, el disco, la bola y el embellecedor |
| Corrosividad | Determina la compatibilidad entre el cuerpo, el acabado, el revestimiento, la manga y el recubrimiento |
| Temperatura | Limita las opciones de materiales para el elastómero, el manguito, el revestimiento, el recubrimiento y el asiento |
| Presión y presión diferencial | Influye en la carga de cierre, la capacidad nominal del cuerpo, la tensión en el asiento y la demanda de accionamiento |
| Capacidad de caudal | Las funciones de aislamiento, control y comprobación requieren un comportamiento diferente de las válvulas y protección contra el desgaste |
| Acceso para mantenimiento | Las válvulas para lodos suelen necesitar inspección, limpieza y sustitución de piezas de desgaste |
Lista de verificación de datos de mantenimiento, ciclo de vida y aplicaciones
La mejor válvula para lodos no es solo aquella que funciona desde el primer día. Es aquella que sigue funcionando tras haber estado expuesta a sólidos, abrasión, corrosión, ciclos de funcionamiento y mantenimiento.
Piezas de desgaste y acceso para el mantenimiento
Las válvulas para lodos deben revisarse para su inspección y el reemplazo de las piezas de desgaste. Los asientos, manguitos, revestimientos, recubrimientos, discos, esferas y compuertas pueden desgastarse más rápidamente que el propio cuerpo de la válvula. Si la válvula está instalada en un lugar de difícil acceso, la dificultad de mantenimiento debe tenerse en cuenta a la hora de elegir el modelo.
Una válvula con manguitos o asientos reemplazables puede reducir el tiempo de inactividad en aplicaciones abrasivas. Una válvula compacta con difícil acceso a las piezas de desgaste puede resultar más costosa a lo largo de su vida útil.
Por qué es importante el costo del ciclo de vida en el servicio de lodos
El costo inicial de una válvula puede resultar engañoso en aplicaciones con lodos. Una válvula de bajo costo puede fallar prematuramente si los sólidos dañan el asiento, obstruyen las cavidades internas o aumentan el par de funcionamiento. Las fugas frecuentes, las paradas no planificadas, las fallas en los manguitos y los problemas con los actuadores pueden hacer que una válvula inadecuada resulte costosa.
La revisión del ciclo de vida debe incluir:
- Índice de desgaste previsto
- Requisito de cierre
- Intervalo de mantenimiento
- Disponibilidad de repuestos
- Repercusiones del tiempo de inactividad
- Requisitos de limpieza o enjuague
- Par de accionamiento en función del tiempo

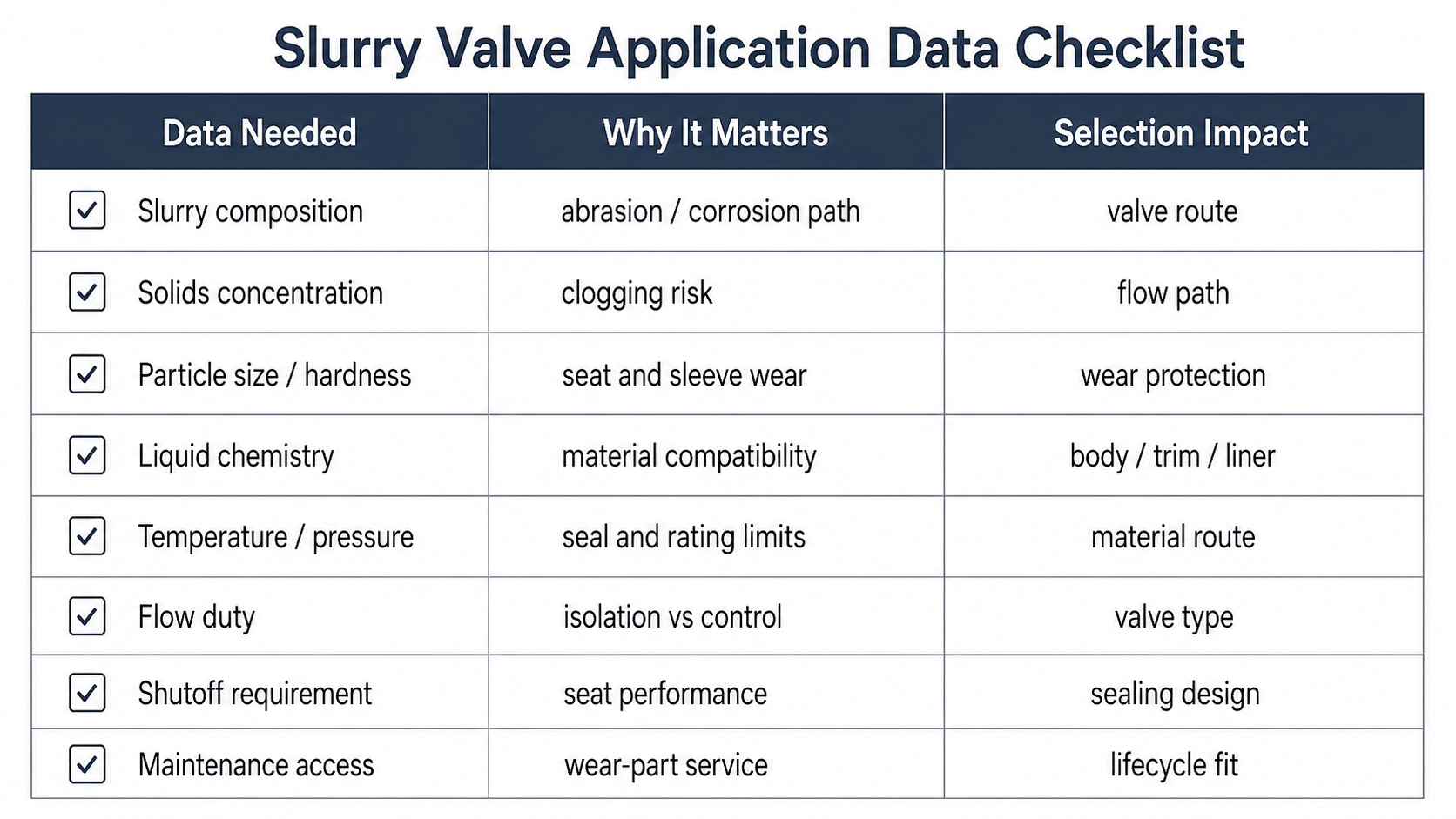

Datos que se deben preparar antes de seleccionar una válvula para lodos
Antes de pedir una recomendación sobre una válvula, ten a la mano la siguiente información:
| Datos necesarios | Por qué es importante |
|---|---|
| Composición de la lechada | Determina si el problema se debe principalmente a la abrasión, la corrosión, la formación de incrustaciones, la sedimentación o una combinación de estas causas |
| Concentración de sólidos | Ayuda a estimar la carga de abrasión, el riesgo de obstrucción y si son aceptables las zonas muertas o los pasos estrechos |
| Tamaño de las partículas y dureza | Influye directamente en la erosión de los asientos y discos, la vida útil de los manguitos, el desgaste de los revestimientos y la probabilidad de que se acumulen partículas en las cavidades de las válvulas de bola |
| Química en fase líquida | Determina si los materiales del cuerpo, el acabado, la manga, el revestimiento, el recubrimiento o el elastómero son compatibles |
| Temperatura y presión | Controla la clasificación del cuerpo, la ruta de sellado, la idoneidad del manguito, el comportamiento del recubrimiento y los requisitos de accionamiento |
| Caudal y velocidad | Influye en la concentración de la erosión, el desgaste de la válvula de estrangulamiento, el impacto contra la pared aguas abajo y el dimensionamiento de la válvula |
| Obligación | Distingue entre aislamiento, regulación y prevención de reflujo; una definición errónea de la función conduce a una selección incorrecta de la válvula |
| Requisito de cierre | Determina si el diseño del asiento puede mantener la estanqueidad tras la exposición a sólidos y el desgaste |
| Posición de instalación | Afecta a la sedimentación, el drenaje, los sólidos retenidos, el acceso para la limpieza y la facilidad de mantenimiento |
| Expectativas de mantenimiento | Ayuda a determinar si es necesario recurrir a soluciones con manguitos, asientos, revestimientos o recubrimientos reemplazables para reducir el riesgo de tiempo de inactividad |
Comprobación final del ajuste antes de la revisión técnica
La elección de una válvula para lodos no debe limitarse a pensar que “este tipo de válvula se utiliza habitualmente”. La verificación final debe confirmar:
- ¿La válvula es adecuada para la carga de sólidos de la lechada?
- ¿Son el asiento, el manguito, el revestimiento o el recubrimiento adecuados para la zona de desgaste?
- ¿La válvula se utiliza para el aislamiento, el control o la prevención de reflujo?
- ¿Se pueden revisar y reemplazar las piezas desgastadas?
- ¿Se acumularán residuos sólidos dentro de la válvula?
- ¿El diseño se adapta a las condiciones de presión, temperatura y productos químicos?
- ¿Se puede seguir limpiando, inspeccionando o reparando la válvula después de haber estado expuesta a sólidos?
Si la respuesta no es clara, se debe revisar la aplicación antes de decidir definitivamente el tipo de válvula. Una válvula que parezca adecuada en el momento de la instalación puede no ser adecuada para todo su ciclo de vida si no puede mantener el cierre hermético o si no se le puede dar mantenimiento tras producirse abrasión, sedimentación o acumulación de residuos.
PREGUNTAS FRECUENTES
¿Cuál es la mejor válvula para lodos abrasivos?
En el caso de lodos altamente abrasivos, las válvulas de manguito y las válvulas de guillotina para lodos suelen ser las primeras opciones que se deben considerar para el aislamiento. A menudo se prefiere una válvula de manguito cuando son importantes los problemas de incrustaciones, acumulaciones o cuando es importante que la trayectoria del flujo se realice a través de un manguito. Una válvula de compuerta es una primera opción sólida para el aislamiento de lodos con alto contenido de sólidos. Se puede considerar una válvula de bola diseñada para lodos cuando se requiere un cierre hermético y se controlan la carga de partículas, la protección del asiento y el riesgo de cavitación. Las válvulas estándar para líquidos limpios pueden perder su capacidad de cierre o requerir mantenimiento frecuente en lodos abrasivos.
¿Se pueden utilizar válvulas de bola para lodos?
Sí, pero solo cuando la válvula de bola se haya seleccionado o diseñado específicamente para el servicio con lodos. Una válvula de bola estándar con asiento blando puede sufrir desgaste del asiento, acumulación de residuos en la cavidad, obstrucción o un aumento del par de apriete en lodos muy abrasivos o con alto contenido de sólidos. En el caso de una válvula de bola para lodos, se deben evaluar la protección del asiento, el riesgo de acumulación en la cavidad, la carga de partículas, la presión, la temperatura y las condiciones de servicio.
¿Cuál es la diferencia entre una válvula de bola estándar y una válvula de bola para lodos?
Una válvula de bola estándar suele estar diseñada para fluidos limpios o ligeramente contaminados. Una válvula de bola para lodos se selecciona o se diseña específicamente para medios abrasivos y que contienen sólidos. Las diferencias pueden incluir el diseño del asiento, el recubrimiento duro, el revestimiento, el revestimiento interior, el diseño de los orificios, las características de control de la cavidad y las superficies de contacto resistentes al desgaste.
¿Qué válvula es mejor para lodos abrasivos: la válvula de manguito o la válvula de guillotina?
Una válvula de pinza suele ser la mejor opción cuando la tubería presenta incrustaciones, acumulaciones o se requiere un paso de paso total con manguito. Una válvula de guillotina suele ser más resistente para el aislamiento de fluidos con alto contenido de sólidos, ya que su diseño de compuerta y asiento o manguito resistente a los lodos permite manejar medios difíciles. La mejor opción depende de la presión, la temperatura, el tamaño de las partículas, las características químicas, los requisitos de cierre y las expectativas de mantenimiento.
¿Cuándo se debe utilizar una válvula de retención en aplicaciones con lodos?
Se debe utilizar una válvula de retención para lodos cuando sea necesario evitar el flujo inverso, especialmente cerca de las líneas de descarga de las bombas o en sistemas con bombas de reserva. Debe seleccionarse teniendo en cuenta el tamaño de los sólidos, el mecanismo de cierre, el diseño del asiento y el riesgo de que las partículas interfieran en el cierre.
¿Son adecuadas las válvulas de mariposa para lodos?
Las válvulas de mariposa pueden ser adecuadas para lodos de densidad moderada, tuberías de gran diámetro o instalaciones con espacio limitado. Requieren una selección cuidadosa del asiento, el disco y el revestimiento, ya que el disco permanece en la trayectoria del flujo y puede estar expuesto a partículas abrasivas.
¿Qué información se necesita antes de elegir una válvula para lodos?
Entre la información útil se incluyen la composición de la lechada, la concentración de sólidos, el tamaño y la dureza de las partículas, las propiedades químicas del líquido, la temperatura, la presión, el caudal, el tipo de servicio, los requisitos de cierre, la posición de instalación y las expectativas de mantenimiento.
Conclusión
Las mejores válvulas para aplicaciones con lodos no se eligen solo por su nombre. Las válvulas de pinza, las válvulas de compuerta, las válvulas de bola para lodos, las válvulas de mariposa, las válvulas de retención y ciertas válvulas de control o de diafragma tienen todas su lugar, pero cada una es adecuada para un uso diferente.
En el caso de lodos abrasivos o con alto contenido de sólidos, comience por analizar las posibles fallas: desgaste, obstrucción, sedimentación, corrosión y acceso para mantenimiento. A continuación, elija el tipo de válvula según su función: aislamiento, control de flujo o prevención de reflujo. Por último, confirme los requisitos relativos al material, el asiento, el manguito, el revestimiento, el recubrimiento, la presión, la temperatura y el ciclo de vida.
Las válvulas para lodos que no son las adecuadas suelen fallar primero en la superficie de contacto: asiento, manguito, disco, bola, revestimiento, recubrimiento o cuerpo. Para elegir una válvula confiable, hay que hacer coincidir la trayectoria de desgaste del lodo con la ruta de sellado y la ruta de mantenimiento de la válvula, y no solo con el nombre de una válvula conocida.
¿Necesita ayuda para evaluar una aplicación de válvulas para lodos?
Si no está seguro de si su línea de lodos necesita una válvula de pinza, una válvula de compuerta, una válvula de bola para lodos, una válvula de mariposa, una válvula de retención u otra solución, prepare la composición de los lodos, la carga de sólidos, el tamaño de las partículas, el servicio, la presión, la temperatura y los requisitos de cierre. NTGD Valve puede analizar estas condiciones junto con el recorrido del material, el diseño de sellado y los límites de mantenimiento antes de la selección final.
