Pièces et composants des robinets-vannes : Corps, chapeau, cale, siège, tige et garniture

Nom de l'auteur : Bruce Zheng

Rôle de l'auteur : Cofondateur et ingénieur en vannes chez NTGD Valve

Bio de l'auteur : Bruce Zheng est cofondateur et ingénieur en vannes chez NTGD Valve, qui se concentre sur la sélection des vannes industrielles, les applications et le contenu technique pour les acheteurs B2B mondiaux.

Dernière mise à jour : 28 mai 2026

Quelles sont les principales pièces d'un robinet-vanne ?

Un robinet-vanne est constitué de plusieurs pièces mécaniques qui fonctionnent ensemble pour ouvrir ou fermer l'écoulement dans une canalisation. Les principales pièces d'un robinet-vanne comprennent généralement corps, bonnet, porte ou coin, siège, tige, emballage, glande, joint, et un dispositif d'exploitation tel qu'un volant, boîte de vitessesou actionneur.

Dans le service industriel, ces pièces ne doivent pas être considérées comme une simple liste de pièces détachées. Chaque composant influe sur la manière dont le robinet contient la pression, déplace l'opercule, assure l'étanchéité contre le siège, empêche les fuites externes et se raccorde à la tuyauterie. Pour les acheteurs et les ingénieurs, la compréhension de ces composants de robinets-vannes est utile lors de l'examen des plans, de la vérification des fiches techniques, de la préparation des appels d'offres ou de la comparaison de différentes conceptions de robinets-vannes.

Pour les spécifications des produits connexes, le site web de NTGD gamme de robinets-vannes industriels peut être revu une fois que les fonctions de base des pièces ont été comprises.

Réponse rapide : Vue d'ensemble des pièces des robinets-vannes

La liste suivante couvre les principales pièces des robinets-vannes qu'un acheteur industriel, un ingénieur ou une équipe de maintenance doit pouvoir reconnaître sur un dessin, une fiche technique ou une fiche de spécification.

Les principaux éléments d'un robinet-vanne sont les suivants

• Corps - l'enveloppe principale de maintien de la pression reliée à l'oléoduc.
• Bonnet - le couvercle supérieur de maintien de la pression qui supporte la tige et la zone de garniture.
• Porte / Cale / Disque - l'élément d'obturation mobile qui monte ou descend pour ouvrir ou fermer la voie d'écoulement.
• Siège / anneau de siège - la surface d'étanchéité où l'opercule entre en contact avec le corps de la vanne.
• Tige - l'arbre fileté ou mobile qui transmet le mouvement du volant ou de l'actionneur à la porte.
• Emballage et presse-étoupe - le système d'étanchéité autour de la tige qui permet d'éviter les fuites dans l'atmosphère.
• Joint et boulonnerie - les pièces d'étanchéité et de fixation au niveau de la jonction corps-chapeau.
• Volant, boîte de vitesses ou actionneur - le dispositif de commande utilisé pour déplacer la tige et l'opercule.

Un robinet-vanne typique est principalement utilisé pour un service entièrement ouvert ou entièrement fermé. Il n'est normalement pas choisi pour l'étranglement car une vanne partiellement ouverte peut exposer les surfaces du siège et de la vanne à un débit concentré, à des vibrations et à l'usure.

Pièces pour robinets-vannes et composants de robinets-vannes

Dans la plupart des discussions sur l'ingénierie industrielle, pièces de robinet-vanne et composants du robinet-vanne se réfèrent aux mêmes éléments physiques. Le mot pièces est couramment utilisé dans les domaines de l'approvisionnement, de la maintenance, de l'identification des pièces détachées et de la lecture de diagrammes. Le mot composants est plus souvent utilisé dans les spécifications techniques, les fiches techniques, les dessins techniques et les discussions sur la conception.

Dans le cadre d'un appel d'offres, les deux termes peuvent être utilisés naturellement. Un acheteur peut demander les “pièces principales du robinet-vanne”, tandis qu'un ingénieur peut examiner les “composants du robinet-vanne” sur une fiche technique. Dans les deux cas, l'important est d'identifier la fonction, l'emplacement, le matériau requis et l'état de service de chaque pièce.

Cet article n'est pas un catalogue de pièces de rechange spécifiques à une marque. Il explique les pièces d'un robinet-vanne, leur fonctionnement et les informations à confirmer avant de spécifier un robinet-vanne industriel.

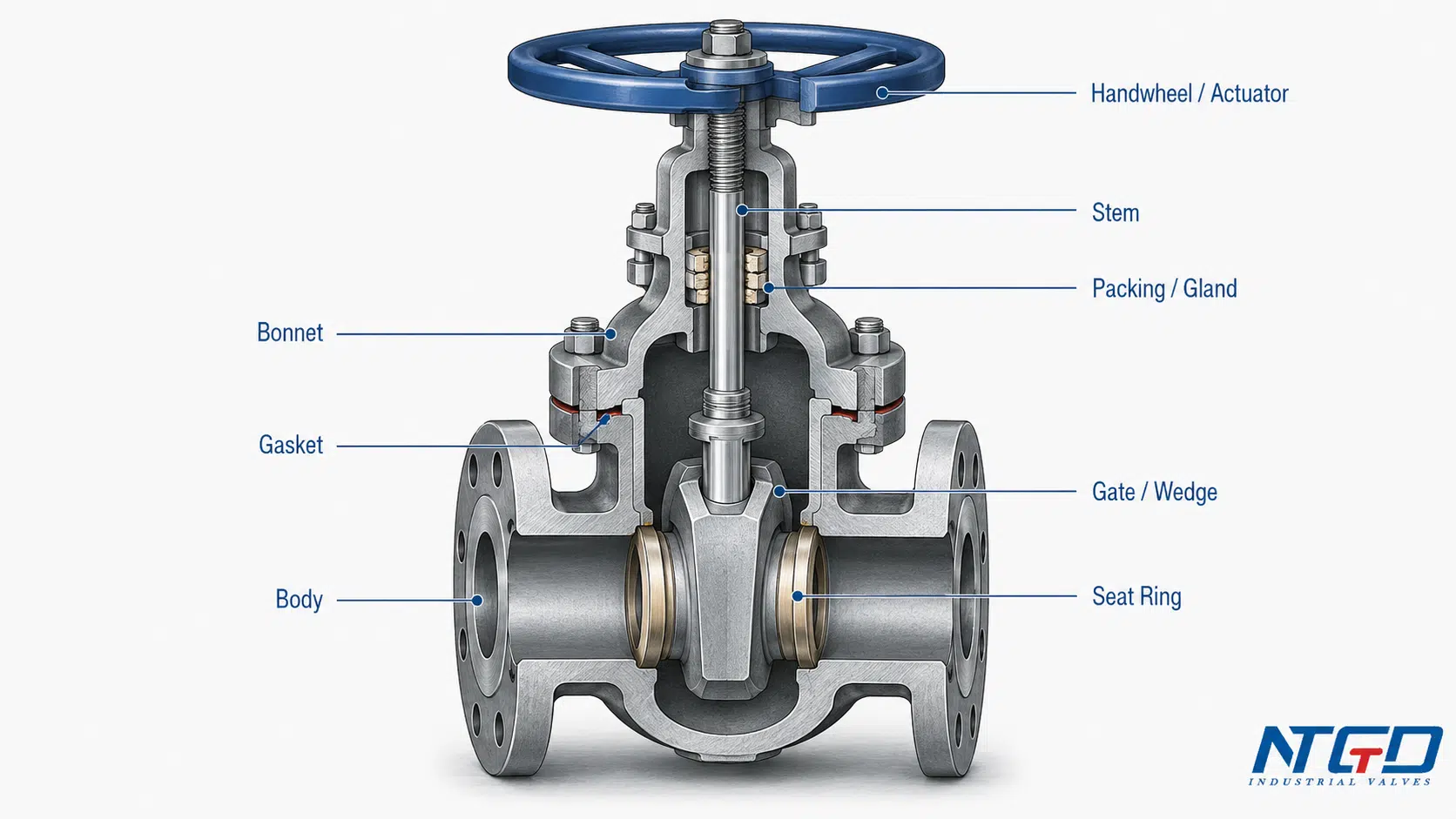

Diagramme des pièces du robinet-vanne et structure de base

Le diagramme des pièces d'un robinet-vanne doit montrer le corps du robinet, le chapeau, la tige, l'opercule ou le coin, la zone de siège, le presse-étoupe, le joint et le dispositif de fonctionnement dans leurs positions relatives correctes. Pour un article technique B2B, un diagramme en coupe étiqueté est plus utile qu'une simple vue extérieure car elle montre comment les pièces d'arrêt internes sont liées à la limite de pression externe.

Le diagramme doit faire apparaître clairement trois zones de structure de base :

1. Limite de pression - le corps, le chapeau, le joint, la boulonnerie et les raccords d'extrémité.
2. Interface de fermeture et d'étanchéité - le portillon / la cale et le siège / l'anneau de siège.
3. Système de fonctionnement et de contrôle des fuites - la tige, l'écrou de tige, l'arcade, la garniture, le presse-étoupe, le volant, le réducteur ou l'actionneur.

Comment lire le diagramme des pièces d'un robinet-vanne

Lorsque vous lisez le schéma d'un robinet-vanne, commencez par l'enveloppe de pression. Identifiez d'abord le corps, le chapeau, les raccords d'extrémité, la zone de joint et la boulonnerie, car ces pièces contiennent la pression et relient la vanne à la canalisation. Passez ensuite à l'interface de fermeture, où la vanne ou le coin entre en contact avec le siège. Enfin, vérifiez les voies de fonctionnement et de contrôle des fuites, y compris la tige, la garniture, le presse-étoupe, le volant, le réducteur ou l'actionneur.

Cet ordre de lecture permet aux ingénieurs de ne pas confondre les différents modes de défaillance. La fuite corps-chapeau n'est pas la même chose que la fuite siège. La fuite au niveau de la tige n'est pas la même chose que la fuite interne au niveau de l'opercule. Un diagramme clair doit aider le lecteur à distinguer ces zones avant d'examiner les matériaux, les garnitures ou les détails de l'appel d'offres.

Le corps forme l'enveloppe principale autour du passage de l'écoulement. À l'intérieur du corps, l'opercule ou le coin se déplace de haut en bas sur le passage de l'écoulement. Le siège ou la bague de siège est la surface d'étanchéité où l'opercule entre en contact avec le corps lorsque la vanne est fermée. Au-dessus du corps, le chapeau ferme la partie supérieure de la vanne et supporte la zone de la tige. Autour de la tige, une garniture et un ensemble de presse-étoupe permettent de contrôler les fuites à l'endroit où la tige sort de l'enveloppe de pression.

Un bon diagramme de pièces de robinet-vanne ne doit pas confondre un robinet-vanne avec un robinet à soupape, un robinet à bille, un clapet anti-retour, une vanne papillon ou une vanne de contrôle générique. L'élément visuel clé est que la vanne se déplace sur une trajectoire généralement droite pour isoler le flux, plutôt que de tourner comme une bille ou un disque.

Ce que doit montrer le diagramme d'un robinet-vanne étiqueté

Le schéma d'un robinet-vanne bien étiqueté doit normalement montrer :

• Corps
• Bonnet
• Porte, coin ou disque
• Siège ou anneau de siège
• Tige
• Écrou de tige ou écrou d'étrier, s'il est visible
• Emballage
• Gland ou suiveur de gland
• Joint à la jonction carrosserie-chapeau
• Boulonnage, le cas échéant
• Volant, boîte de vitesses ou actionneur
• Raccordement d'extrémité, tel que des extrémités bridées ou soudées

L'aspect exact dépend de la conception du robinet-vanne. Un robinet-vanne en acier forgé, un robinet-vanne en acier moulé, un robinet-vanne à siège élastique, un robinet-vanne à chapeau à joint de pression ou un robinet-vanne OS&Y peuvent avoir un aspect différent. Les noms des pièces varient également légèrement d'un fabricant à l'autre. C'est pourquoi les diagrammes doivent être comparés à la fiche technique du projet et aux plans du fabricant avant toute décision d'achat ou de maintenance.

Tableau des pièces et fonctions des robinets-vannes

Le tableau ci-dessous résume les pièces courantes des robinets-vannes, leurs fonctions, les principaux points de spécification de l'appel d'offres et les risques opérationnels courants. Il a pour but d'aider les acheteurs et les ingénieurs à relier chaque composant à une décision pratique, et non de remplacer un plan ou une liste de pièces spécifiques au fabricant.

Le point le plus important est qu'un robinet-vanne n'est pas seulement constitué d'un corps, d'un chapeau, d'un opercule, d'une tige et d'un siège. Pour le service industriel, les garnitures, les presse-étoupe, les joints, la boulonnerie, l'écrou de tige, l'arcade et les détails de l'actionneur peuvent affecter le risque de fuite externe, la fréquence de maintenance, le couple de fonctionnement et la précision de l'appel d'offres.

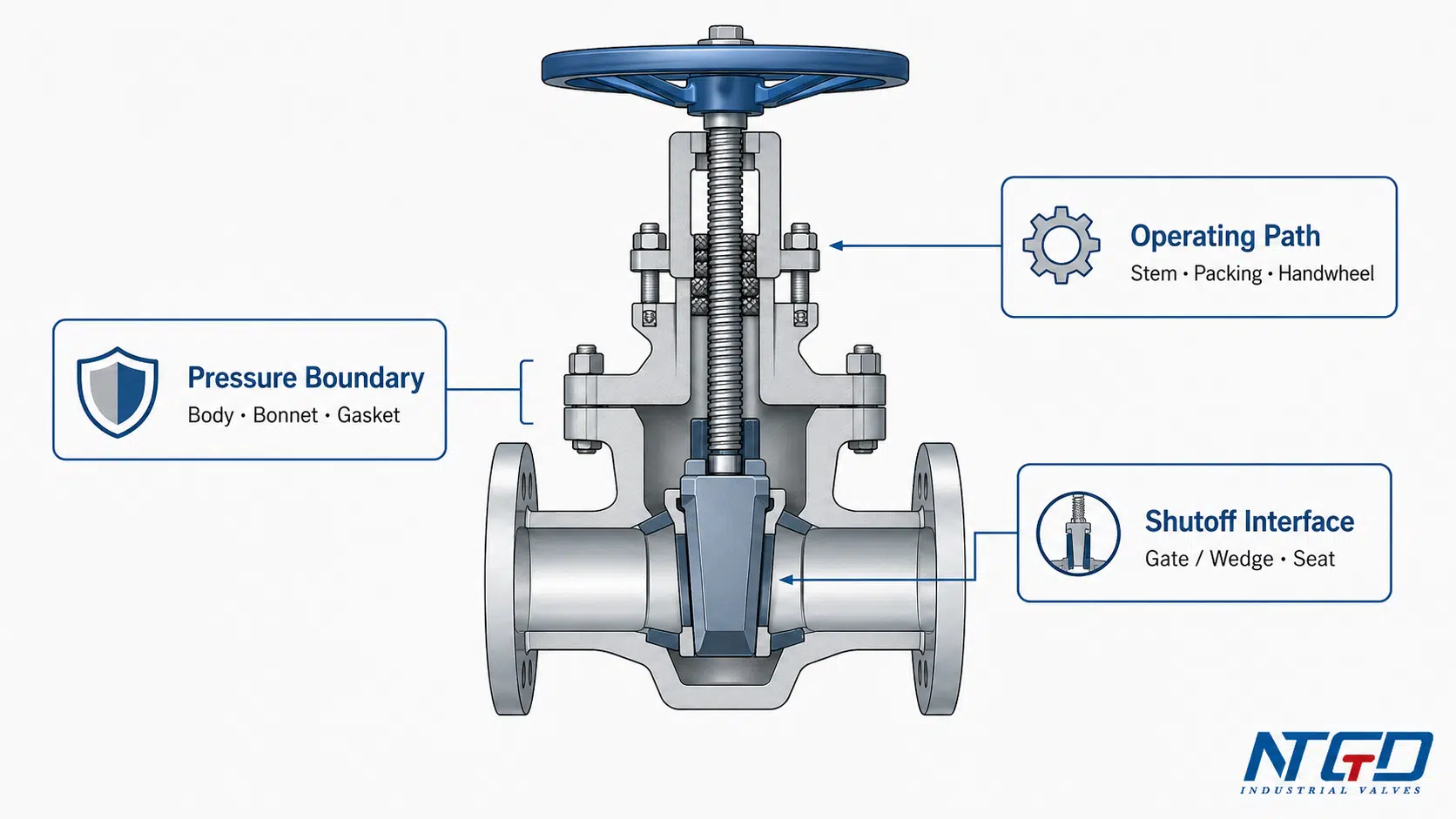

Limite de pression, interface d'étanchéité et voie de fonctionnement

Une façon pratique de comprendre la structure des robinets-vannes est de diviser les composants en trois groupes fonctionnels.

Ce regroupement permet d'éviter une erreur de spécification fréquente : traiter toutes les pièces de la vanne sur un pied d'égalité. Un volant endommagé ne présente pas le même risque qu'un siège endommagé. Un problème de joint n'est pas la même chose qu'une fuite de siège. Chaque composant appartient à un groupe de fonctions différent, et chaque groupe de fonctions affecte la spécification d'une manière différente.

Pourquoi le même nom de pièce peut varier en fonction de la conception de la vanne

Les fabricants et les normes peuvent utiliser des noms de pièces légèrement différents. Par exemple, l'organe d'arrêt mobile peut être appelé porte, cale, disqueou obturateur en fonction du dessin ou du type de vanne. La zone d'étanchéité de la tige peut être décrite comme suit emballage, presse-étoupe, presse-étoupeou assemblage du presse-étoupe.

C'est normal, mais cela peut créer une certaine confusion dans les appels d'offres. La description de la fonction et de l'emplacement d'une pièce réduit le risque de confusion des noms entre les dessins des fabricants. Par exemple, “garniture de tige adaptée à la température de service” est plus clair que de simplement écrire “garniture” sans contexte de service.

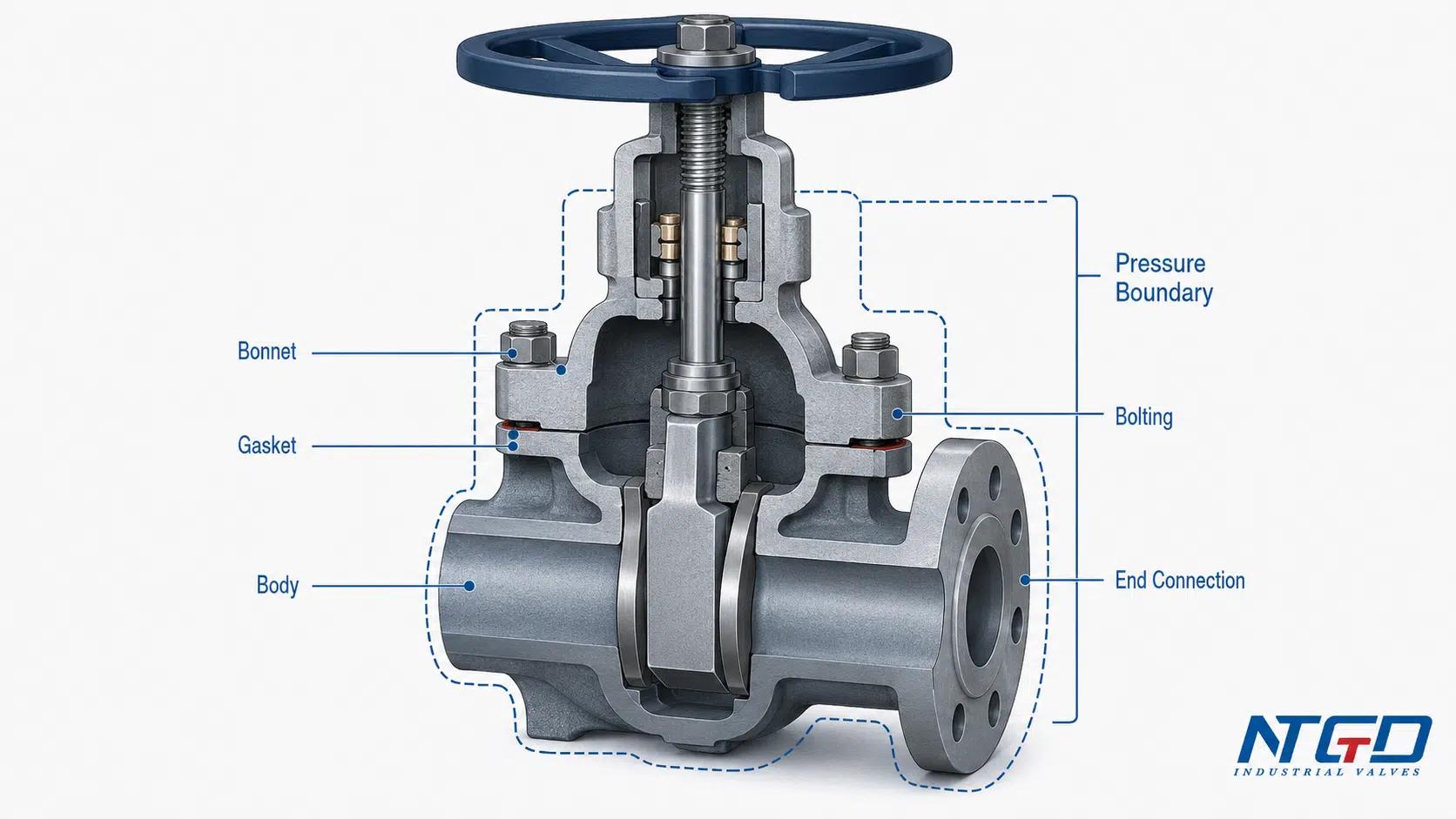

Pièces de maintien en pression : Corps, chapeau, joint et boulonnerie

Les pièces sous pression constituent l'enveloppe externe du robinet-vanne. Ces pièces doivent contenir la pression interne et maintenir l'intégrité mécanique dans les conditions de service. Dans un robinet-vanne typique, les pièces sous pression les plus importantes sont le corps et le chapeau, soutenus par des joints, des boulons et des raccords d'extrémité.

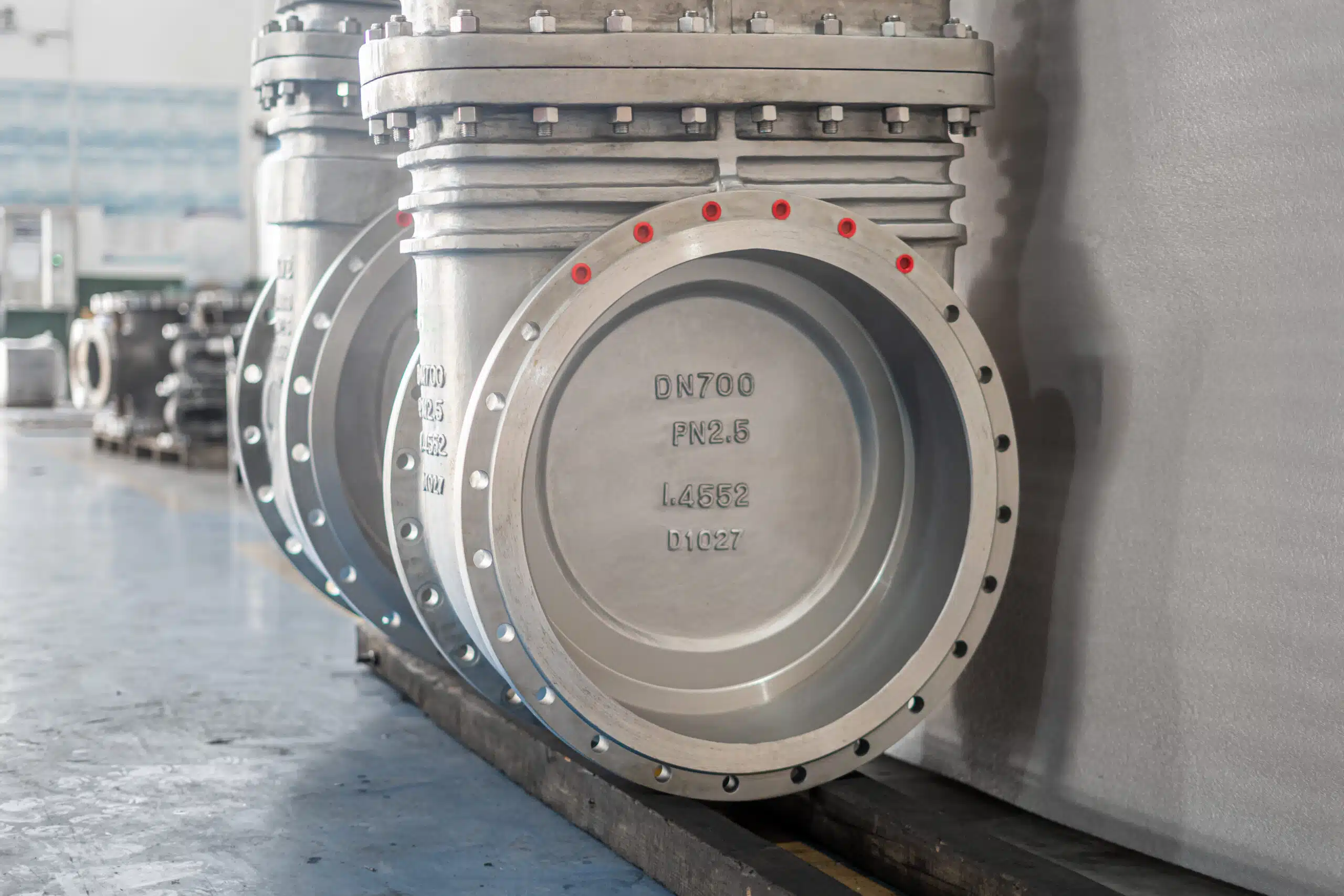

Corps de vanne

Le corps de vanne est l'enveloppe principale du robinet-vanne. Il contient le passage de l'écoulement, supporte les sièges, abrite l'opercule et relie le robinet à la canalisation. Dans de nombreuses conceptions industrielles, le corps définit également le type de raccordement d'extrémité, tel que bridé, soudé bout à bout, soudé par emboîtement, fileté, ou d'autres raccordements spécifiques au projet.

Le corps affecte plusieurs points de spécification :

• classe de pression ;
• matériau du corps ;
• connexion finale ;
• type d'alésage ;
• l'aptitude à la corrosion ou à l'érosion ;
• la compatibilité avec les supports de service ;
• conception de la connexion corps-chapeau.

Pour les robinets-vannes industriels généraux, le matériau du corps peut varier en fonction des exigences de service. Les familles de matériaux courantes comprennent l'acier moulé, l'acier forgé, l'acier inoxydable, la fonte ductile ou les alliages, mais le bon choix doit être adapté au milieu de service, à la plage de température, à la classe de pression, au risque de corrosion et à la spécification applicable au projet. Si le matériau du corps ou la conception de l'enveloppe de pression n'est pas adapté au service, il peut en résulter une corrosion accélérée, un risque de fuite externe ou des problèmes d'intégrité de la pression.

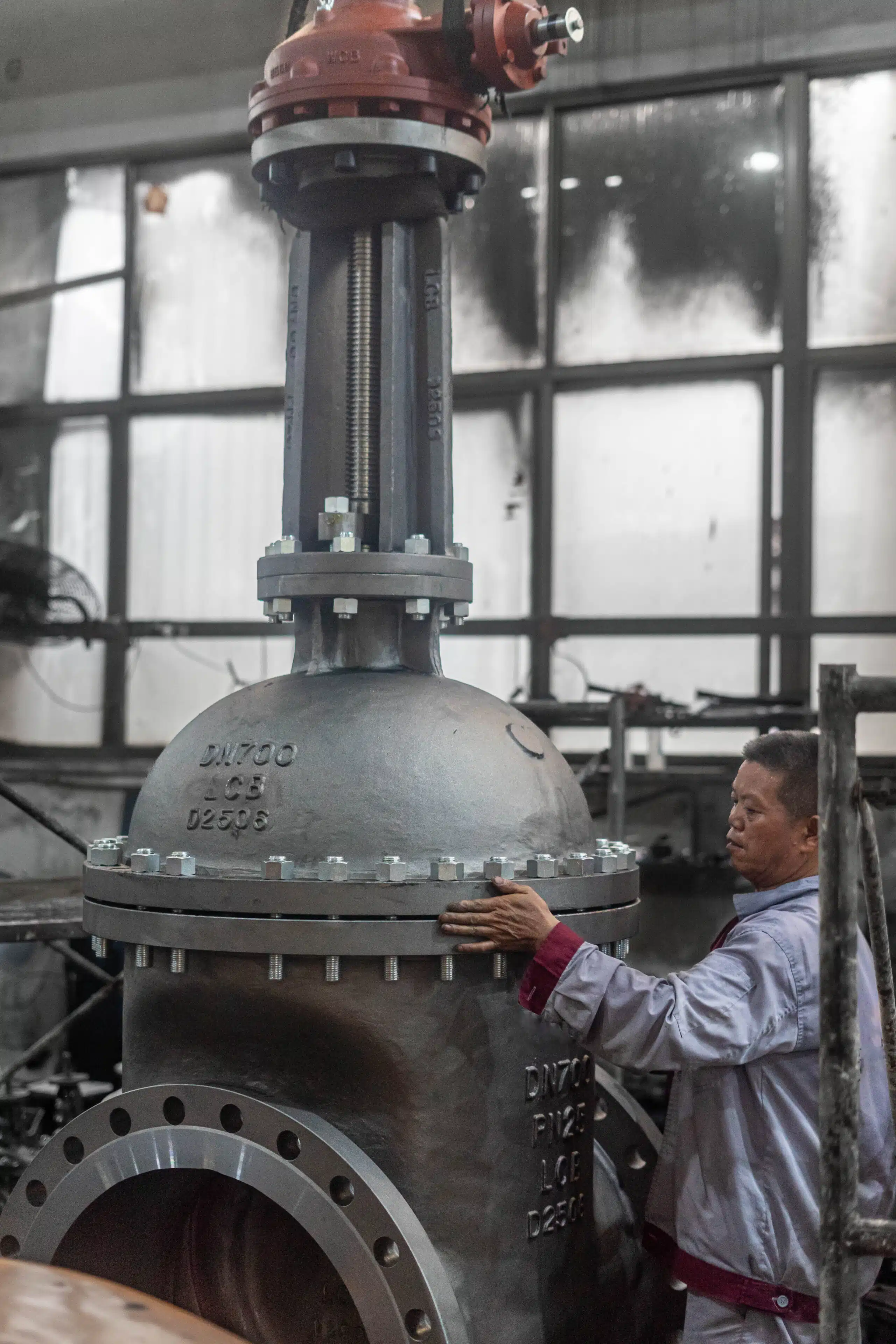

Chapeau et articulation corps-chapeau

Le chapeau ferme la partie supérieure du corps du robinet et supporte la tige et la zone de garniture. Il fait partie de l'enveloppe de pression et n'est pas un simple couvercle. Le joint corps-chapeau doit être étanche, car une fuite au niveau de ce joint constitue un risque de fuite externe.

La conception du chapeau varie selon le type de vanne. Certains robinets-vannes utilisent des chapeaux boulonnés, des chapeaux soudés, des chapeaux filetés ou des chapeaux à joint de pression. Le présent article ne développe pas les types de chapeau dans un guide séparé car la sélection du chapeau dépend de la classe de pression, de la température, de la sévérité du service, des attentes en matière de maintenance et de la conception du fabricant. Dans ce guide, le point clé est que le chapeau doit être considéré comme faisant partie de l'enveloppe de pression et de la structure d'étanchéité de la tige.

Le joint corps-chapeau doit être examiné en même temps que le joint et la boulonnerie. Un matériau approprié pour le corps ne garantit pas à lui seul une étanchéité fiable si le joint, le matériau des boulons, la méthode de serrage ou la conception du joint ne sont pas adaptés au service.

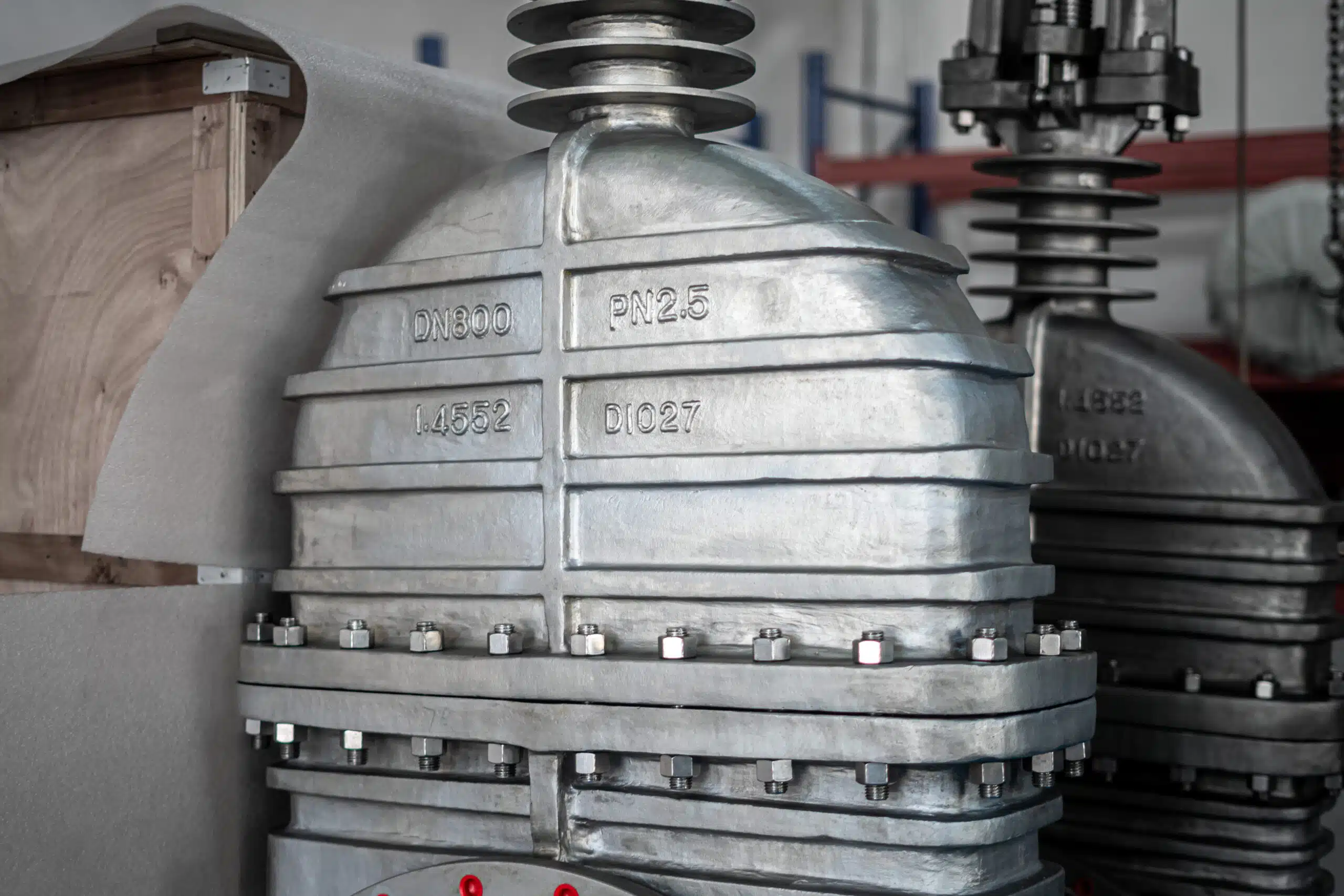

Détails des joints, de la boulonnerie et des limites de pression

Les joints assurent l'étanchéité des joints statiques tels que la connexion corps-chapeau. La boulonnerie maintient les pièces sous pression ensemble. Ces composants peuvent sembler secondaires, mais ils peuvent fortement affecter le risque de fuite externe et la fiabilité de la maintenance.

Pour les achats industriels, le joint et la boulonnerie ne doivent pas être considérés comme des accessoires génériques. Le type exact de joint et le matériau de boulonnerie doivent être vérifiés en fonction de la conception de la vanne, de la classe de pression, de la température, du fluide et des exigences applicables au projet.

Certains robinets-vannes comportent également un siège arrière près de la partie supérieure de la tige. Un siège arrière peut fournir une étanchéité secondaire autour de la zone de la tige dans des conditions spécifiques de pleine ouverture, mais il ne doit pas être considéré comme un substitut à une isolation correcte, à une dépressurisation ou à des procédures de maintenance approuvées par le fabricant.

Un appel d'offres utile devrait le confirmer :

• matériau du corps ;
• type de capot ;
• le matériau du joint ou la conception de l'étanchéité ;
• les exigences relatives aux matériaux des boulons et des écrous, si elles sont spécifiées ;
• classe de pression ;
• les normes de conception et d'essai applicables ;
• le support de service et la température.

Pièces d'arrêt et d'étanchéité : Cale, vanne, siège et garniture

Les pièces d'arrêt et d'étanchéité déterminent si le robinet-vanne peut isoler correctement le débit. Les pièces clés sont l'opercule ou le coin et le siège ou la bague de siège. Ces pièces forment l'interface d'étanchéité interne lorsque le robinet est fermé.

La séparation correcte de l'enveloppe de pression et de l'interface de fermeture permet d'éviter les erreurs de spécification. Une vanne peut avoir un matériau de corps approprié mais fuir à l'intérieur si l'interface porte-siège n'est pas adaptée au fluide, à la température, à la pression différentielle ou à la teneur en matières solides.

Porte, coin ou disque

L'opercule est l'organe d'obturation mobile situé à l'intérieur du corps du robinet. Dans de nombreux robinets-vannes industriels, cette partie est en forme de coin, ce qui lui vaut le nom de cale. Certains dessins peuvent utiliser le terme disque. La fonction est la même dans le contexte de cet article : il se déplace sur le chemin d'écoulement pour ouvrir ou fermer la vanne.

Lorsque la soupape s'ouvre, l'opercule se déplace vers le haut et libère le passage. Lorsque la vanne se ferme, l'opercule se déplace vers le bas et entre en contact avec les surfaces du siège. Les robinets-vannes étant principalement conçus pour l'isolation, ils sont normalement utilisés en position entièrement ouverte ou entièrement fermée.

La porte ou le coin affecte :

• la performance de l'obturation ;
• couple de fonctionnement ;
• modèle de contact avec le siège ;
• le comportement d'usure ;
• l'aptitude à un service propre, sale, à haute température ou abrasif.

Il existe différentes conceptions de vannes, telles que les vannes à coin plein, les vannes à coin flexible, les vannes à coin fendu, les vannes parallèles ou d'autres structures spéciales. Le choix du coin spécifique dépend des conditions de service telles que la pression, la température, la propreté du fluide, la dilatation thermique et la fréquence de fonctionnement. Cela relève de la sélection des robinets-vannes ou de la conception des sous-types plutôt que de l'identification des pièces de base, c'est pourquoi cet article n'explique que l'opercule ou le coin en tant qu'élément d'obturation général.

Les comparaisons détaillées des routes en coin, des routes parallèles et des routes en couteau doivent faire l'objet d'une section distincte. guide des types de vannes, tandis que la présente section se concentre sur la vanne ou le coin en tant qu'élément d'obturation.

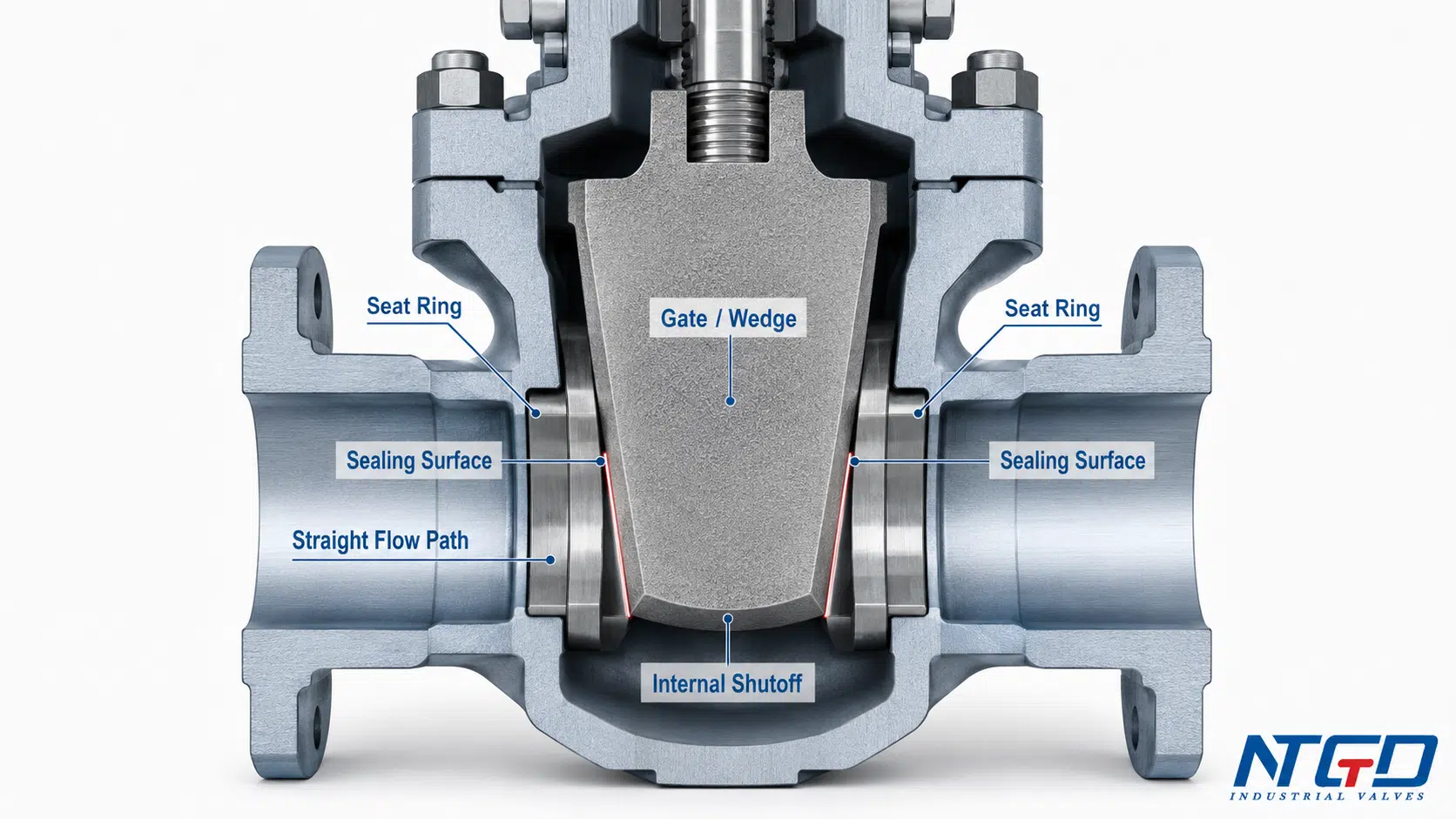

Siège et anneau de siège

Le siège est la surface d'étanchéité où l'opercule entre en contact avec le corps de la vanne. Dans certains modèles, le siège peut faire partie intégrante du corps. Dans d'autres, des bagues de siège séparées peuvent être installées. La construction exacte dépend de la conception et du fabricant de la vanne.

Le siège est essentiel car il affecte directement les fuites internes. Un robinet-vanne peut avoir un corps solide et une tige fonctionnelle, mais si l'interface porte-siège est endommagée, contaminée ou mal spécifiée, les performances d'arrêt peuvent être affectées.

La conception du siège doit être revue en fonction de :

• type de fluide ;
• température ;
• classe de pression ;
• la performance d'arrêt requise ;
• risque de corrosion ou d'érosion ;
• matériau de garniture ;
• si le modèle est à siège élastique ou à siège métallique.

L'usure ou l'endommagement du siège est une cause fréquente de fuite interne, car l'opercule ne peut plus entrer correctement en contact avec la surface d'étanchéité. Dans les services présentant un risque de particules, de températures élevées, de corrosion ou d'érosion, le siège et la garniture doivent être spécifiés en fonction de ces conditions plutôt que de s'appuyer sur une description générique du “siège standard”.

Pour une comparaison plus approfondie des itinéraires de sièges à joint souple et à joint dur, voir le document NTGD robinets-vannes à siège résilient ou à siège métallique guide.

Que sont les pièces de garniture des robinets-vannes ?

Le mot garniture ne désigne pas toutes les pièces du robinet-vanne. Dans de nombreuses discussions sur les robinets, la garniture fait référence aux pièces internes qui sont exposées au fluide et qui sont directement liées au contrôle du débit ou à l'étanchéité. Pour un robinet-vanne, l'habillage comprend généralement des pièces telles que l'opercule ou le disque, le siège ou la bague de siège, la tige et les surfaces d'étanchéité correspondantes.

Cependant, les définitions des garnitures peuvent varier en fonction du fabricant, de la norme et du type de vanne. C'est pourquoi un appel d'offres ne doit pas se contenter d'indiquer “garniture standard”, à moins que la spécification du projet ne définisse déjà ce que cela signifie. Une demande plus claire doit identifier le matériau de garniture requis, la conception du siège, le matériau de la tige et les conditions de service.

Une règle simple s'applique :

• Pièces complètes = tous les composants qui constituent la valve.
• Pièces de garniture = pièces internes sélectionnées, généralement celles qui sont en contact avec le fluide ou qui participent à l'étanchéité et au mouvement.

Pièces de fonctionnement et de contrôle des fuites

Les pièces d'actionnement déplacent la vanne. Les pièces de contrôle des fuites empêchent le fluide de s'échapper le long de la tige ou par les joints statiques. Ces pièces sont importantes car un robinet-vanne peut ne pas fonctionner correctement même si le corps, le chapeau, l'opercule et le siège sont encore structurellement intacts.

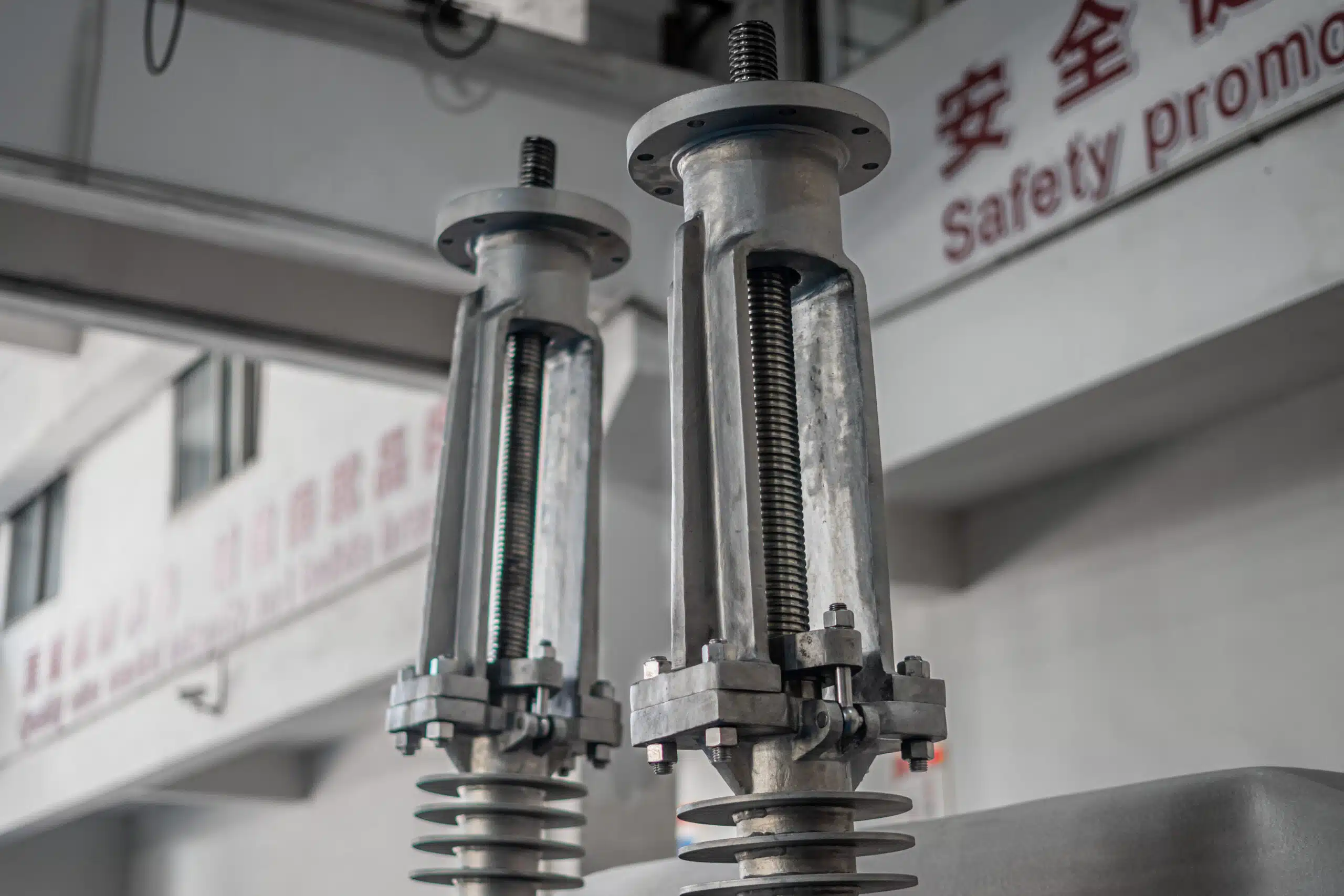

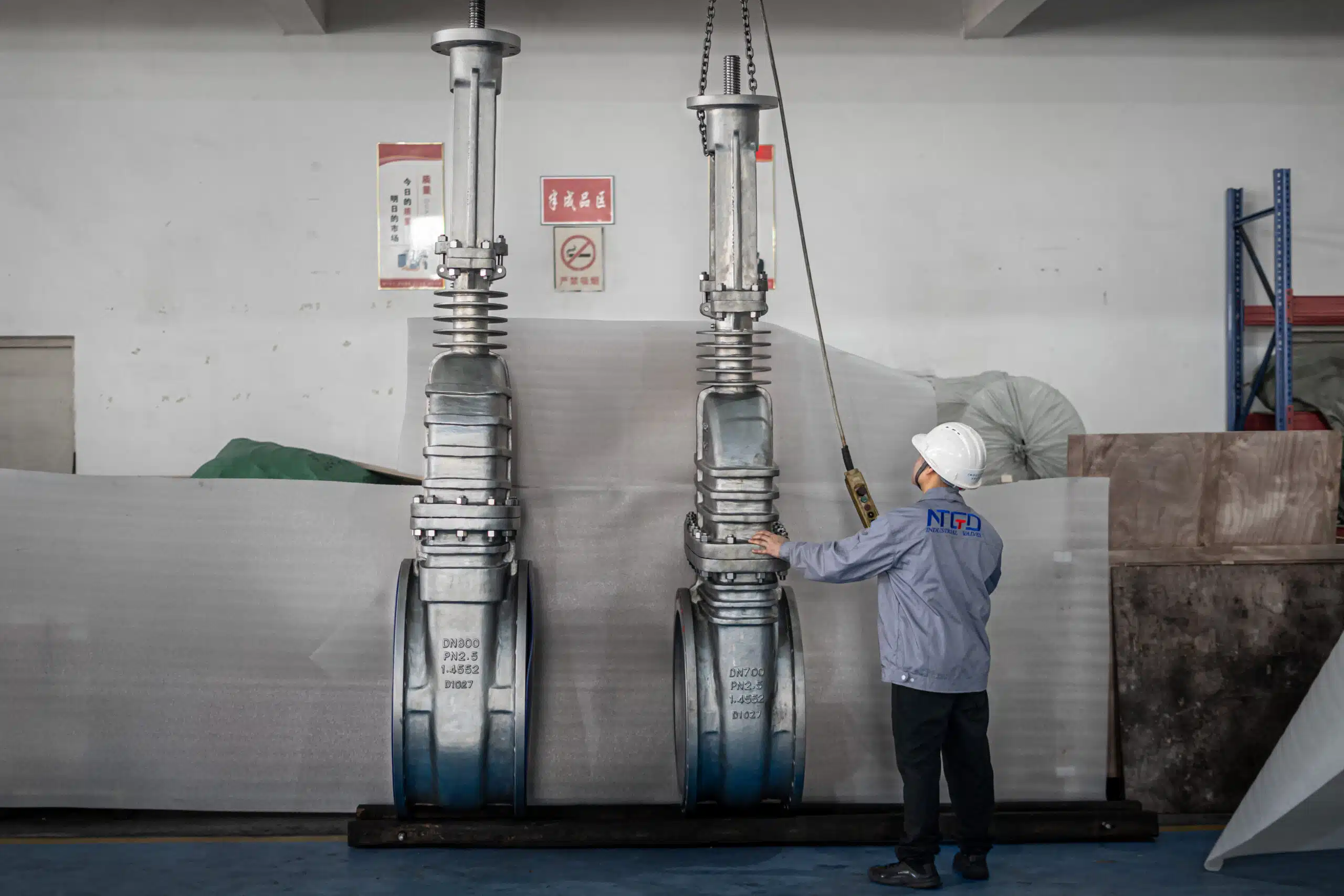

Tige, écrou de tige et étrier

La tige relie le dispositif de commande à l'opercule. Dans de nombreuses conceptions de robinets-vannes, la rotation du volant ou de l'actionneur fait monter ou descendre l'opercule par l'intermédiaire de la tige ou du mécanisme d'écrou de tige. La tige doit transmettre le mouvement et la force tout en restant alignée avec l'opercule.

La conception de la tige affecte :

• couple de fonctionnement ;
• visibilité de la position de la vanne ;
• l'accès à la maintenance ;
• l'aptitude à un service enterré ou en surface ;
• la compatibilité avec le fonctionnement manuel, la boîte de vitesses ou l'actionneur.

L'écrou de tige convertit le mouvement rotatif du volant, du réducteur ou de l'actionneur en mouvement linéaire de l'opercule dans de nombreuses conceptions de robinets-vannes. Si l'écrou de la tige est usé ou endommagé, le robinet peut nécessiter un couple de fonctionnement excessif ou ne pas s'ouvrir et se fermer correctement. L'arcade fournit un support structurel à la tige et au mécanisme de fonctionnement, aidant à maintenir l'alignement pendant le fonctionnement.

Si le dessin montre une disposition de vis et d'étrier à l'extérieur, le NTGD's Guide de soupape OS&Y peut aider à confirmer la relation entre la course de la tige visible et la position de la soupape.

Certains robinets-vannes utilisent des tiges montantes, tandis que d'autres utilisent des tiges non montantes. Cette différence de conception est importante, mais elle ne doit pas dominer cet article. Ici, le point essentiel est que la tige est le composant qui transmet le mouvement. Une comparaison détaillée des robinets-vannes à tige montante et à tige non montante devrait faire l'objet d'une page dédiée ou d'un lien interne.

La sélection détaillée des itinéraires de transit devrait être examinée dans une section spéciale du site Web de la Commission. robinet-vanne à tige montante ou non montante au lieu d'être développé dans un guide des pièces détachées.

Volant, boîte de vitesses et actionneur

Le volant est le dispositif de commande manuelle le plus courant pour les robinets-vannes de taille petite ou moyenne. Les vannes plus grandes ou les applications à couple élevé peuvent nécessiter un réducteur. Les systèmes automatisés peuvent utiliser des actionneurs électriques, pneumatiques ou hydrauliques, en fonction des exigences du projet.

Le dispositif d'exploitation doit être choisi en fonction de :

• taille de la valve ;
• classe de pression ;
• couple de fonctionnement ;
• la fréquence de fonctionnement ;
• position d'installation ;
• l'accessibilité ;
• les exigences en matière d'automatisation ;
• les exigences du système de contrôle.

Cet article n'est pas un guide de sélection de l'actionneur. L'objectif est de montrer que le dispositif de commande fait partie du système de composants du robinet-vanne. Si la méthode de fonctionnement n'est pas spécifiée correctement, le robinet peut être difficile à ouvrir ou à fermer, ou ne pas correspondre aux exigences de contrôle du système de canalisation.

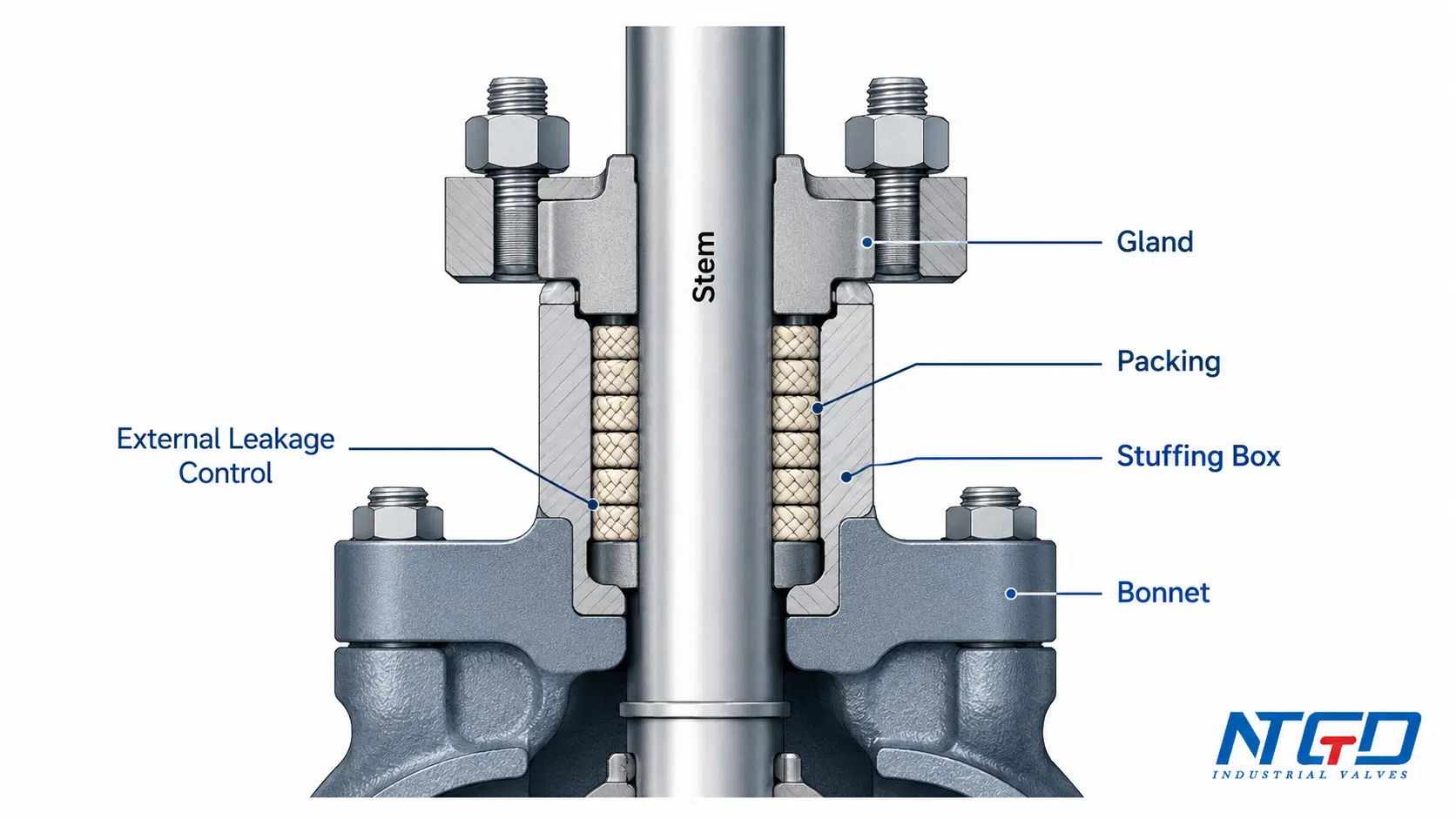

Garniture, presse-étoupe et presse-étoupe

La garniture est installée autour de la tige pour contrôler les fuites dans l'atmosphère. La garniture est maintenue et comprimée par le presse-étoupe ou le suiveur de presse-étoupe, et elle est logée dans la zone du presse-étoupe. Il s'agit de l'une des zones de contrôle des fuites les plus importantes dans un robinet-vanne.

Le système de garniture doit assurer l'étanchéité autour d'une tige mobile. Une compression trop faible peut entraîner une fuite de la tige. Une compression trop élevée peut augmenter le couple de fonctionnement, accélérer l'usure de la tige ou rendre la vanne difficile à utiliser. Le bon équilibre dépend de la conception de la vanne, du matériau de la garniture, de la pression, de la température, du fluide et des pratiques de maintenance.

Un acheteur ou un ingénieur doit le confirmer :

• matériel d'emballage ;
• la conception des glandes ;
• l'accessibilité pour l'ajustement ;
• l'adéquation à la température de service et au milieu ;
• si des exigences particulières en matière de contrôle des fuites s'appliquent.

Les détails des garnitures, des presse-étoupe et des presse-étoupe sont souvent négligés dans les listes de pièces de base des robinets-vannes. Pour un service industriel, ils ne doivent pas être ignorés car ils affectent directement le contrôle des fuites externes, l'accès à la maintenance et le fonctionnement à long terme.

Comment les pièces des robinets-vannes fonctionnent-elles ensemble ?

Les pièces des robinets-vannes fonctionnent ensemble selon une séquence simple mais importante : le dispositif de commande tourne ou actionne la tige, la tige déplace l'opercule, et l'opercule s'ouvre ou se ferme contre le siège. Le corps et le chapeau contiennent la pression, tandis que les systèmes de garnitures et de joints aident à contrôler les fuites externes.

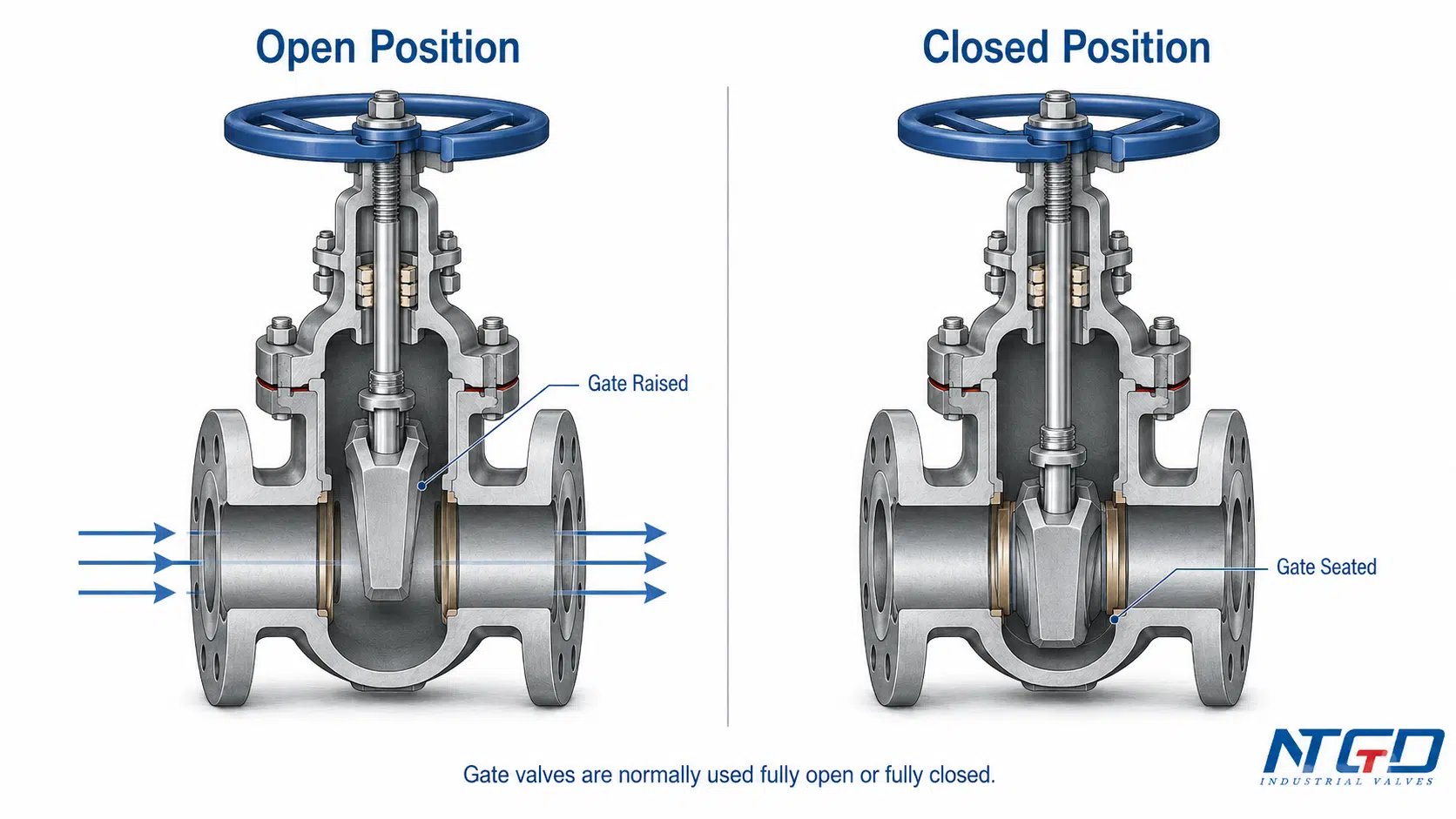

Mouvement d'ouverture et de fermeture

Lorsqu'un robinet-vanne manuel est actionné, le volant tourne la tige ou le mécanisme de l'écrou de tige. Ce mouvement fait monter ou descendre l'opercule. Lorsque l'opercule se déplace vers le haut, la voie d'écoulement s'ouvre. Lorsque l'opercule se déplace vers le bas, il entre en contact avec les surfaces du siège et ferme le passage.

Cette logique de fonctionnement explique pourquoi les principales pièces ne peuvent être sélectionnées indépendamment les unes des autres. Le portillon doit correspondre au siège. La tige doit correspondre à l'organe de manœuvre. La garniture doit assurer l'étanchéité autour de la tige tout en permettant le fonctionnement. Le corps et le chapeau doivent contenir la pression tout en supportant les pièces mobiles internes.

Pourquoi les vannes à guillotine sont-elles normalement entièrement ouvertes ou entièrement fermées ?

Les robinets-vannes sont normalement sélectionnés pour un service d'isolation. En position d'ouverture totale, la vanne est soulevée hors de la voie d'écoulement principale. En position de fermeture complète, l'opercule entre en contact avec le siège pour arrêter l'écoulement.

Un robinet-vanne ne doit généralement pas être utilisé comme vanne d'étranglement. En position partiellement ouverte, le débit peut se concentrer autour du bord inférieur de l'opercule et de la zone du siège. Selon le service, cela peut provoquer des vibrations, de l'érosion, du bruit ou des dommages au siège. Au fil du temps, ce type de fonctionnement peut réduire la fiabilité de l'arrêt, augmenter l'exposition à la maintenance et raccourcir la durée de vie utile de la vanne dans les applications exigeantes.

Les Manuel de référence sur les vannes DOE explique également qu'une vanne partiellement ouverte peut vibrer et accélérer l'usure du disque et du siège, ce qui justifie le maintien des vannes à guillotine en service d'isolation à ouverture totale ou à fermeture totale.

Pour les applications nécessitant des étranglements fréquents ou une régulation précise du débit, un autre type de vanne peut être plus approprié.

Variantes de structure à confirmer avant l'appel d'offres

Un guide de pièces de robinet-vanne ne doit pas devenir un guide complet de types de robinets-vannes, mais certaines variantes de structure doivent tout de même être confirmées avant l'appel d'offres, car elles affectent les dessins, le fonctionnement et la maintenance.

Les principales variantes sont les suivantes :

• Conception de la porte / du coin - coin solide, coin flexible, coin fendu, porte parallèle, ou autre conception en fonction du service.
• Conception de la tige - tige montante, tige non montante ou disposition OS&Y en fonction de l'indication de position et des besoins d'installation.
• Conception du capot - boulonné, soudé, joint d'étanchéité sous pression ou autre construction en fonction de la classe de pression et des attentes en matière d'entretien.
• Conception du siège - siège métallique, siège résilient, bague de siège remplaçable ou siège intégral selon le type de vanne.
• Mode opératoire - volant, boîte de vitesses, actionneur électrique, actionneur pneumatique ou actionneur hydraulique.
• Raccordement final - à brides, à soudure bout à bout, à soudure par emboîtement, à filetage ou autre.

Ces points doivent figurer dans la liste de contrôle de l'appel d'offres, et non dans de longues sections indépendantes d'un guide des pièces détachées. En les développant trop, l'article deviendrait un guide de sélection ou de types de robinets-vannes.

Problèmes courants liés aux pièces et liste de contrôle des spécifications de l'appel d'offres

Comprendre les pièces du robinet-vanne permet également d'identifier les éléments à vérifier avant l'achat, l'inspection ou la planification de la maintenance. Cette section n'est pas un manuel de dépannage. Il s'agit d'une passerelle pratique entre la connaissance des pièces et les spécifications industrielles.

Problèmes courants liés aux composants à surveiller

Ces questions montrent pourquoi un appel d'offres doit décrire les conditions de service réelles, et pas seulement la taille de la vanne. Le fluide, la température, la classe de pression, la fréquence de fonctionnement, la position d'installation et la documentation requise sont autant d'éléments qui déterminent les composants et les matériaux appropriés.

Si le problème concerne des fuites, un fonctionnement difficile ou une course incomplète, il convient d'acheminer le problème vers un centre d'assistance spécialisé. entretien et dépannage des robinets-vannes plutôt que de transformer ce guide des pièces détachées en manuel de réparation.

Liste de contrôle des demandes de prix pour les pièces de robinets-vannes

Chaque élément de cette liste de contrôle correspond à un composant critique du robinet-vanne ou à une caractéristique de conception discutée ci-dessus. La fourniture d'informations complètes et précises aide le fabricant à établir un devis pour une construction de robinet qui répond aux conditions de performance, de sécurité et de durabilité requises.

Pour les projets de robinets-vannes à chapeau boulonné en acier, les avis actuels de l'API confirment que Norme API 600 est maintenu dans le cadre des mises à jour du programme de l'API, de sorte que l'édition applicable et la norme du projet doivent être vérifiées avant l'achat.

Un appel d'offres clair doit relier chaque pièce aux conditions de service. Par exemple, le matériau du siège et de la garniture ne doit pas être choisi séparément du milieu et de la température. La méthode de fonctionnement ne doit pas être choisie séparément du couple et de l'accessibilité. La garniture et le joint ne doivent pas être traités comme des éléments génériques lorsque le contrôle des fuites est important.

Lorsque la documentation d'un projet nécessite un langage lié à l'API, le logiciel NTGD Normes API pour les robinets-vannes peut aider à séparer les références en matière de conception, d'essais et de documentation avant l'appel d'offres final.

Quand se référer aux documents du fabricant

Les dessins du fabricant, les fiches techniques, les manuels de l'OIM et les spécifications du projet doivent être utilisés lorsque l'identification exacte des pièces est nécessaire. Ceci est particulièrement important pour les travaux de remplacement, de réparation ou d'entretien.

Un article général peut expliquer où se trouvent le corps, le chapeau, la tige, l'opercule, le siège, la garniture et le joint. Il ne peut pas confirmer le numéro de pièce, le matériau, la dimension ou la méthode de remplacement exacts pour chaque modèle de vanne. Ces détails doivent figurer dans le document spécifique du fabricant ou dans le dessin approuvé du projet.

FAQ

Quelles sont les principales pièces d'un robinet-vanne ?

Les pièces principales d'un robinet-vanne comprennent généralement le corps, le chapeau, l'opercule ou le coin, le siège, la tige, la garniture, le presse-étoupe, le joint et un dispositif de commande tel qu'un volant, un réducteur ou un actionneur. Les modèles industriels peuvent également inclure un arcade, un écrou de tige, un siège arrière, un bouchon de vidange, un bouchon d'évent ou des pièces d'étanchéité spéciales.

Quels sont les composants d'un robinet-vanne ?

Les composants des robinets-vannes peuvent être regroupés en pièces de maintien de la pression, pièces de fermeture et d'étanchéité, pièces de fonctionnement et pièces de contrôle des fuites. Le corps et le chapeau retiennent la pression. L'opercule et le siège arrêtent le débit. La tige et le volant ou l'actionneur déplacent l'opercule. La garniture, le presse-étoupe, le joint et la boulonnerie permettent de contrôler les fuites.

Quelles sont les pièces de garniture d'un robinet-vanne ?

L'habillage des robinets-vannes fait généralement référence aux pièces internes sélectionnées exposées au fluide ou impliquées dans l'étanchéité et le mouvement. Il s'agit généralement de l'opercule ou du disque, du siège ou de la bague de siège, de la tige et des surfaces d'étanchéité correspondantes. La définition exacte peut varier, c'est pourquoi le matériau de garniture doit être confirmé par rapport à la fiche technique ou à la spécification du projet.

Quelle est la partie qui assure l'étanchéité d'un robinet-vanne ?

L'opercule et le siège créent le joint d'étanchéité interne. La garniture, le presse-étoupe, le joint et le joint corps-chapeau contrôlent les fuites externes à différents endroits. Ces zones d'étanchéité ne doivent pas être confondues car les fuites internes et les fuites externes ont des causes et des exigences d'inspection différentes.

Quelle est la fonction de la tige dans un robinet-vanne ?

La tige transmet le mouvement du volant, du réducteur ou de l'actionneur à l'opercule. Selon la conception, la tige ou le mécanisme de l'écrou de tige soulève ou abaisse l'opercule pour ouvrir ou fermer la vanne. La conception de la tige a une incidence sur le fonctionnement, l'indication de la position, l'accès pour la maintenance et les exigences d'installation.

Comment fonctionne un robinet-vanne ?

Un robinet-vanne fonctionne en déplaçant une vanne ou un coin de haut en bas à travers la voie d'écoulement. Lorsque l'opercule est levé, la voie d'écoulement s'ouvre. Lorsqu'elle est abaissée contre le siège, la vanne se ferme. Les robinets-vannes sont normalement utilisés pour un service d'isolation entièrement ouvert ou entièrement fermé, et non pour un étranglement précis.

Les pièces du robinet-vanne peuvent-elles être remplacées ?

Certaines pièces du robinet-vanne peuvent être remplacées en fonction de la conception spécifique du robinet, du fabricant et des conditions de service. Cependant, cet article est un guide général des pièces industrielles et non un catalogue de pièces de rechange ou un manuel de réparation. Chaque bague de siège, tige, jeu de garniture ou composant du chapeau n'est pas conçu pour un simple remplacement sur le terrain, de sorte que tous les travaux de remplacement doivent respecter les pièces approuvées par le fabricant, les documents officiels de l'OIM et les procédures de sécurité du projet.

Le diagramme d'un robinet-vanne est-il identique à un symbole P&ID ?

Non. Le diagramme des pièces d'un robinet-vanne montre la structure physique et les composants étiquetés du robinet, tels que le corps, le chapeau, la tige, l'opercule et le siège. Un symbole P&ID est un symbole schématique simplifié utilisé dans les dessins de tuyauterie et d'instrumentation. Cet article se concentre sur les diagrammes de pièces physiques et non sur les symboles P&ID.

Conclusion

Les pièces des robinets-vannes doivent être considérées comme un système fonctionnel, et non comme des noms isolés sur un dessin. Le corps et le chapeau forment la limite de pression. L'opercule ou le coin et le siège forment l'interface de fermeture. La tige, l'écrou de tige, l'arcade, le volant, le réducteur ou l'actionneur déplacent l'opercule. La garniture, le presse-étoupe, le joint et la boulonnerie permettent de contrôler les fuites et de maintenir l'intégrité de la pression.

Pour les acheteurs industriels, cette structure est importante, car chaque partie influe sur la décision relative aux spécifications. Un appel d'offres clair doit relier les exigences des composants aux milieux de service, à la classe de pression, à la température, au matériau, à la méthode de fonctionnement, aux normes et aux besoins de documentation.

Soutien aux applications et aux spécifications

NTGD peut examiner les exigences des robinets-vannes en fonction du support du projet, de la pression, de la température, du matériau, de la méthode de fonctionnement et des besoins de documentation pour aider à faire correspondre les pièces et la construction correctes aux conditions de service.

Pour une sélection plus large des fonctions des vannes avant de spécifier une vanne à guillotine, NTGD's guide de sélection des vannes industrielles peut aider à confirmer si l'application a besoin d'une isolation, d'un étranglement, d'une prévention des retours d'eau ou d'une autre fonction de la vanne.

Pour obtenir un devis fiable, indiquez les conditions de service et les spécifications requises plutôt qu'un simple nom de pièce ou un type général de vanne.
