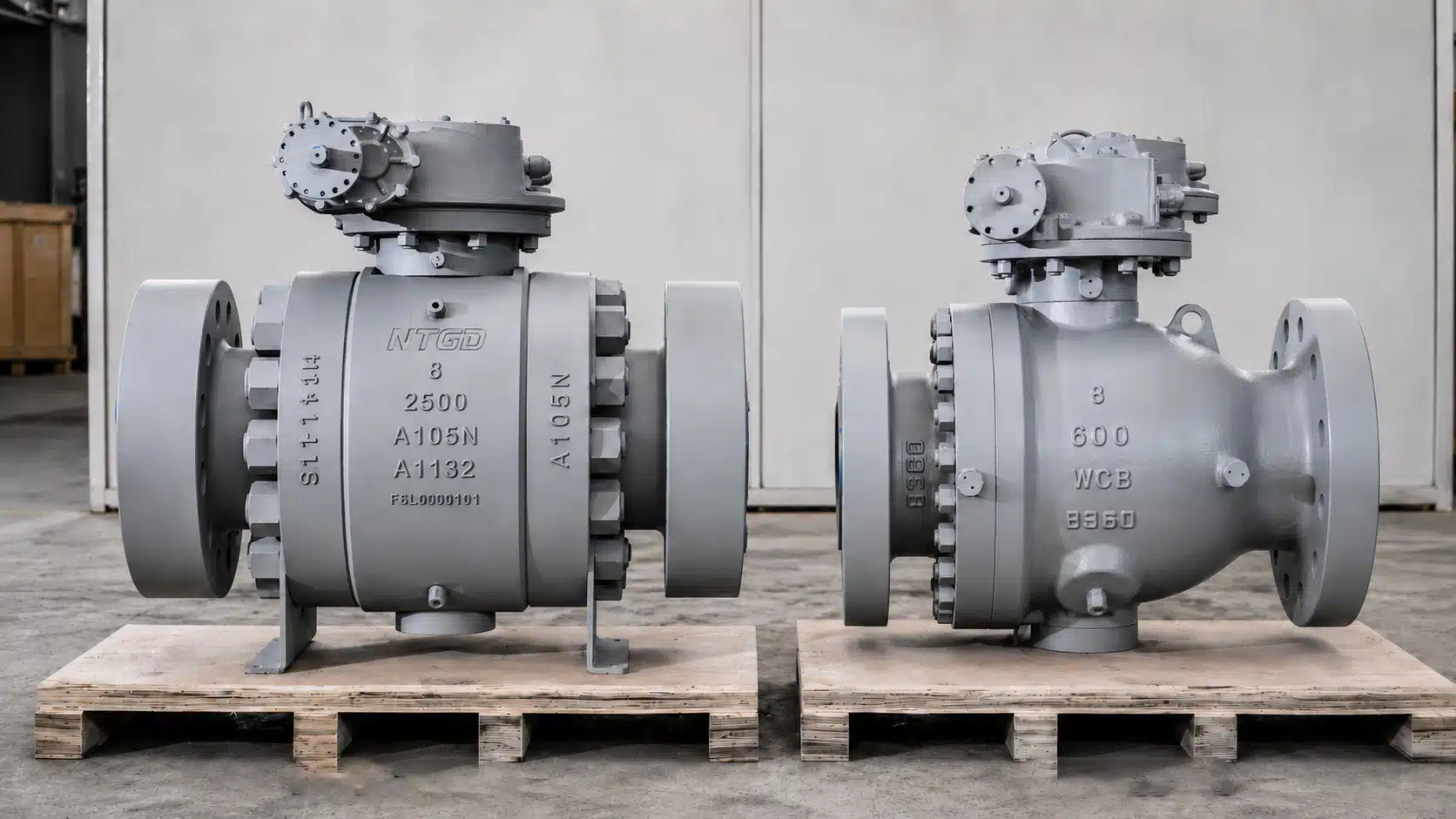

A principal diferença entre uma válvula de esfera de 3 peças e uma válvula de esfera de 2 peças não é apenas o número de seções do corpo. É como a construção do corpo da válvula controla o acesso ao serviço em linha, a perturbação da tubulação e a exposição ao tempo de inatividade do ciclo de vida.
Uma válvula de esfera de 2 peças tem uma estrutura de corpo mais simples e geralmente é selecionada para sistemas compactos e de baixa manutenção. Uma válvula de esfera de 3 peças tem um corpo central removível entre duas conexões de extremidade, proporcionando às equipes de manutenção acesso mais fácil à esfera, às sedes, às vedações, à haste e a outras peças internas.
Para os compradores industriais, a decisão entre a válvula de esfera de 3 peças e a de 2 peças deve ser tomada em torno de uma compensação principal: menor custo inicial versus manutenção interna mais fácil e menor exposição ao tempo de inatividade. Se a válvula raramente for aberta após a instalação, um projeto de 2 peças pode ser a opção mais prática. Se a válvula precisar ser limpa, inspecionada ou receber manutenção regularmente, um projeto de 3 peças pode proporcionar um valor mais alto para o ciclo de vida.
| Fator de seleção | Válvula de esfera de 2 peças | Válvula de esfera de 3 peças |
|---|---|---|
| Construção da carroceria | Duas seções principais do corpo | Corpo central com duas conexões finais |
| Acesso para manutenção | A manutenção interna geralmente requer mais remoção da válvula ou desmontagem do corpo | O corpo central pode ser removido ou girado para fora para acesso interno |
| Perturbação da tubulação | Maior em layouts de tubulação fixos ou apertados, especialmente quando é necessária a remoção completa da válvula | Menor em muitos sistemas de tubulação fixa porque as conexões finais podem permanecer no lugar |
| Acesso à sede/vedação | Mais limitado; o acesso depende muito do projeto e da instalação | Acesso mais fácil a assentos, vedações, esfera, haste e vedações do corpo |
| Custo inicial | Inferior | Mais alto |
| Custo do ciclo de vida | Eficiente quando a manutenção não é frequente; a manutenção repetida pode eliminar a economia inicial | Mais forte quando a limpeza, a inspeção ou o reparo são frequentes |
| Espaço e peso | Mais compacto e mais leve | Maior e mais pesado |
| Serviço mais adequado | Mídia limpa, linhas de serviços públicos, tubulação compacta, serviço de baixa intervenção | Linhas de processo, limpeza frequente, serviço de manutenção crítica |
| Risco de seleção | Pode gerar tempo de inatividade não planejado ou custo de manutenção mais alto se for necessário um serviço frequente | Pode adicionar custos iniciais desnecessários para sistemas simples e de baixa intervenção |
Uma válvula de esfera de 2 peças geralmente é a opção prática quando o sistema é limpo, compacto, sensível ao custo e não se espera que exija manutenção interna frequente. Uma válvula de esfera de 3 peças geralmente é justificada quando o acesso para manutenção, a frequência de limpeza ou o custo de desligamento são mais importantes do que o preço inicial da válvula.

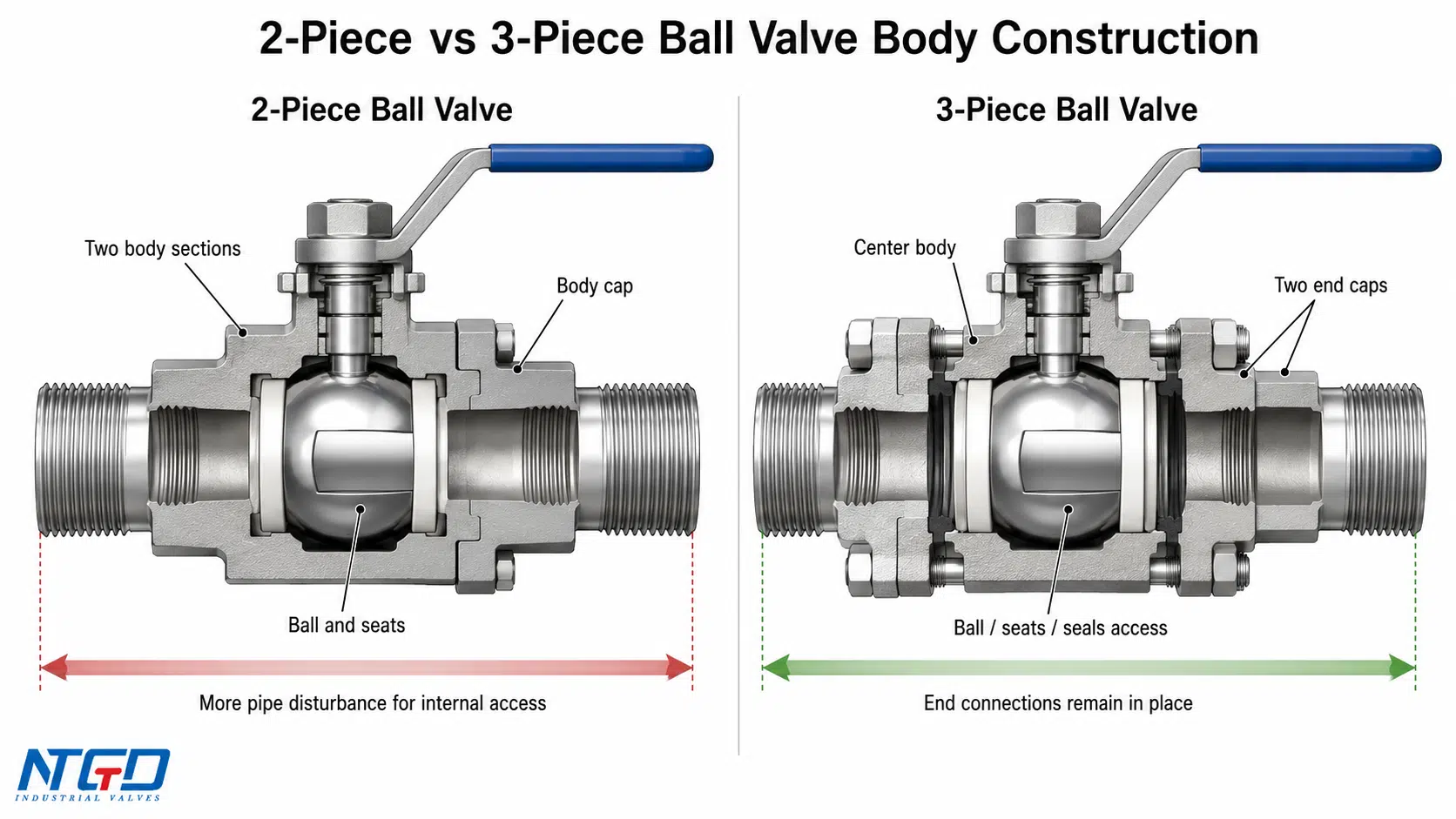

Como a construção da válvula de esfera de 2 e 3 peças difere
A diferença entre as válvulas de esfera de 2 peças e de 3 peças começa com o limite de pressão e a montagem do corpo. Ambas são válvulas de esfera de um quarto de volta, mas a forma como o corpo da válvula é construído afeta a maneira como a válvula é instalada, aberta para manutenção e retornada à operação.
Projeto do corpo da válvula de esfera de 2 peças
Uma válvula de esfera de duas peças é construída a partir de duas seções do corpo principal. Uma seção geralmente contém o corpo principal da válvula, enquanto a segunda seção fecha o corpo e suporta a conexão final. Esse projeto é mais simples do que uma construção de 3 peças e, por isso, costuma ser mais compacto, mais leve e mais barato de fabricar.
Essa estrutura funciona bem quando a válvula permanecerá em serviço por longos períodos sem desmontagem frequente. Ela é comumente selecionada para meios limpos, linhas de serviços públicos, layouts de tubulação compactos e sistemas em que a remoção ou substituição da válvula não gera grandes perdas de produção.
O limite de manutenção é a principal limitação. Esse projeto de corpo significa que a manutenção interna completa normalmente requer a remoção da válvula da tubulação ou a interferência em pelo menos uma conexão da tubulação. A capacidade exata de manutenção depende do projeto da válvula, da conexão da extremidade, do espaço de instalação e de quanto espaço livre está disponível ao redor da válvula.
Corpo central da válvula de esfera de 3 peças e tampas de extremidade
A Válvula de esfera de 3 peças tem três seções principais de corpo: duas tampas de extremidade e um corpo central. As tampas das extremidades se conectam à tubulação, enquanto o corpo central contém a esfera, as sedes, as vedações, a haste e as peças internas relacionadas.
A principal vantagem é que o corpo central pode ser removido ou girado para fora enquanto as conexões finais permanecem no lugar. Isso proporciona à equipe de manutenção um caminho direto para os componentes internos sem perturbar totalmente a conexão da tubulação.
Essa construção é especialmente útil em sistemas em que a válvula precisa ser aberta regularmente para limpeza ou manutenção. Ela também é valiosa quando o tempo de desligamento é caro, o acesso é limitado ou a válvula é soldada ou fixada em uma linha de processo.
Por que a construção da carroceria afeta o acesso à manutenção
A construção do corpo determina onde a válvula é aberta e se o acesso interno exige a interrupção da conexão da tubulação. Esse é o principal fator na seleção de uma válvula de esfera de 3 peças versus 2 peças, especialmente quando o acesso para manutenção faz parte do plano operacional.
O número de seções do corpo não determina automaticamente a classificação de pressão, a qualidade da vedação ou a vida útil. Isso depende do projeto da válvula, do material do corpo, do material da sede, do material da vedação, da classificação de pressão-temperatura, da conexão final e da qualidade de fabricação.
No entanto, a construção da carroceria afeta fortemente o acesso para manutenção. Um projeto de 3 peças oferece às equipes de manutenção um caminho mais direto para as peças internas. Um projeto de 2 peças ainda pode ser reparado, mas o trabalho geralmente envolve mais esforço de remoção, mais distúrbios na conexão ou a substituição completa da válvula quando o desgaste interno se torna significativo.
A verdadeira questão da seleção não é simplesmente “duas peças ou três peças”. É a frequência com que a válvula instalada precisará de acesso interno e quanto tempo e custo são necessários para obter esse acesso.

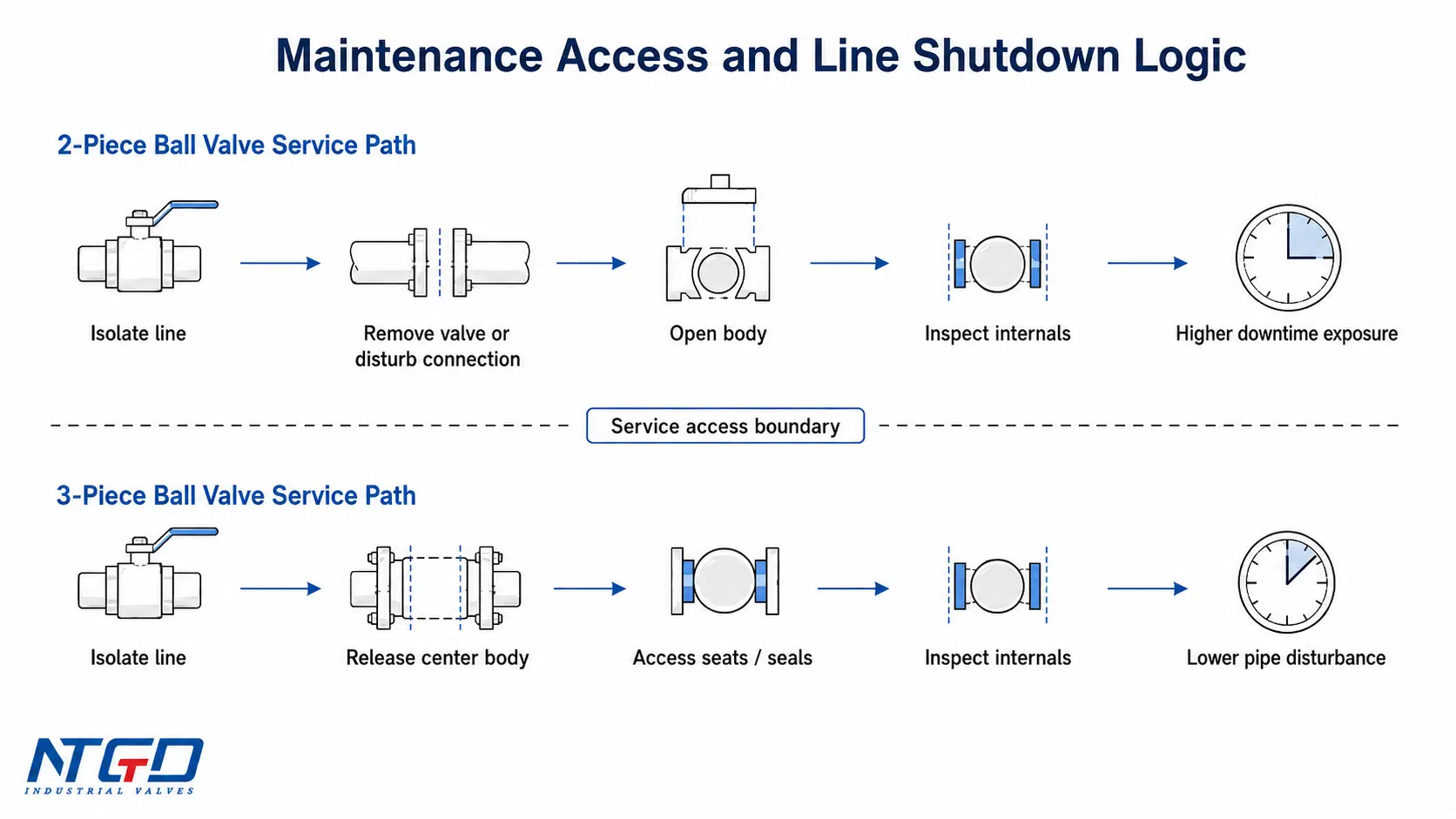

Acesso para manutenção, possibilidade de reparo e desligamento de linha
A manutenção é a maior diferença prática entre uma válvula de esfera de 2 peças e uma válvula de esfera de 3 peças. Uma válvula de 2 peças geralmente é aceitável quando se espera que a válvula opere por longos períodos com o mínimo de manutenção interna. Uma válvula de 3 peças se torna mais valiosa quando o sistema exige inspeção, limpeza ou substituição regular de peças internas.
Por que as válvulas de esfera de 3 peças são mais fáceis de reparar
Em uma válvula de esfera de três peças, o corpo central pode ser acessado sem remover as conexões finais da tubulação. Isso permite que a equipe de manutenção alcance os componentes internos mais diretamente.
As partes internas que normalmente decidem o esforço de manutenção incluem:
- Bola - elemento de fechamento rotativo exposto ao contato com o meio
- Assentos - pontos de desgaste do fechamento primário
- Caule - transmissão de torque e caminho de vedação
- Vedação da haste - ponto de controle de vazamento externo
- Vedações ou gaxetas do corpo - caminho de vazamento da junta do corpo
- Embalagem ou peças de vedação elastoméricas - componentes de vedação dependentes de serviço
É por isso que Manutenção da válvula de esfera de 3 peças O design de 3 peças torna-se mais valioso em sistemas de processo em que a mídia pode cristalizar, contaminar, polimerizar, corroer, deixar depósitos ou exigir limpeza periódica. Quando essas peças precisam de inspeção ou substituição, um projeto de três peças pode reduzir o trabalho de remoção da linha, diminuir o tempo de acesso em comparação com a remoção total da válvula e reduzir a exposição à mão de obra durante a manutenção repetida.
Uma válvula de três peças não é automaticamente isenta de manutenção. Ela ainda exige a montagem correta, materiais de vedação compatíveis, aperto adequado dos parafusos do corpo e testes após a remontagem. Se o corpo central, as vedações do corpo, o assentamento da gaxeta ou os parafusos do corpo não forem manuseados corretamente, poderá ocorrer vazamento na junta do corpo. Sua vantagem é o acesso controlado ao serviço, não a imunidade ao desgaste ou ao risco de montagem.
O que limita a possibilidade de reparo da válvula de esfera de 2 peças
Uma válvula de esfera de duas peças não deve ser descrita como impossível de consertar em todos os casos. Alguns modelos podem ser abertos e receber manutenção. A limitação prática é que o acesso geralmente é menos conveniente do que em um projeto de 3 peças.
A possibilidade de reparo depende de várias condições:
| Fator | Por que é importante |
|---|---|
| Conexão final | As conexões rosqueadas, soldadas e flangeadas alteram a quantidade de trabalho necessária para remover a válvula; a tubulação fixa ou soldada aumenta o valor do acesso ao corpo central de três peças |
| Espaço de instalação | Layouts de tubulação apertados podem transformar uma simples remoção em um trabalho trabalhoso com problemas de alinhamento e folga |
| Tamanho e peso da válvula | Válvulas maiores aumentam o esforço de manuseio, elevação, suporte e reinstalação |
| Danos internos | Danos graves na sede, na vedação, na esfera ou no corpo podem tornar a substituição mais prática do que o reparo de uma válvula compacta de duas peças |
| Frequência de manutenção | A limpeza ou inspeção repetida favorece um projeto que permite o acesso interno com menos perturbações na tubulação |
Se o sistema raramente precisar ser desmontado, uma válvula de esfera de duas peças pode continuar sendo a melhor opção econômica. Se a válvula precisar ser aberta com frequência, o custo da remoção repetida, da mão de obra, do desligamento e do novo teste pode exceder a economia inicial.
Acesso à sede, à vedação, à esfera e à haste
Para muitas aplicações industriais, a verdadeira questão da manutenção não é simplesmente se a válvula abre e fecha. É se as peças de vedação interna podem ser inspecionadas e substituídas sem transformar cada evento de manutenção em um trabalho de tubulação.
Seleção de assento e vedação é afetado pela frequência do ciclo, limpeza do meio, temperatura, diferencial de pressão, compatibilidade química, partículas abrasivas, depósitos pegajosos e requisitos de limpeza. Quando esses fatores aumentam a frequência de inspeção ou substituição, o projeto de três peças oferece uma vantagem prática, pois a equipe de manutenção pode alcançar as peças internas com menos interferência na linha.
Uma válvula de esfera de 3 peças é adequada para sistemas em que o controle de vazamento, o acesso à limpeza e a velocidade de reparo são importantes. Uma válvula de esfera de 2 peças é mais adequada quando o meio é limpo, o ciclo operacional é moderado e espera-se que a intervenção de manutenção seja rara.

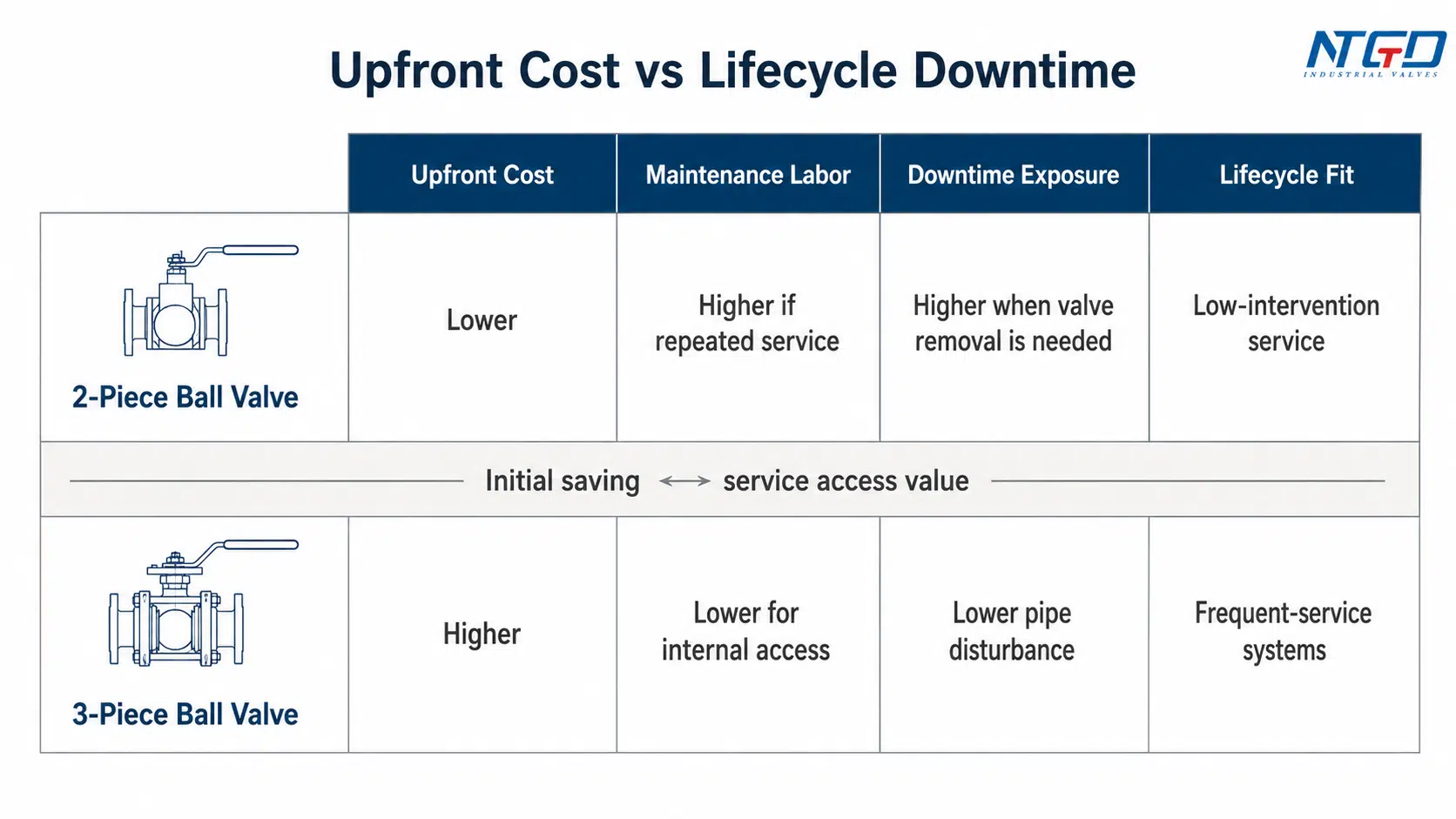

Comparação de custos: Preço inicial versus tempo de inatividade do ciclo de vida
Uma válvula de esfera de 2 peças geralmente tem um custo de aquisição inicial mais baixo. Uma válvula de esfera de 3 peças geralmente custa mais porque tem mais seções de corpo, mais interfaces de vedação, mais trabalho de montagem e uma estrutura mais fácil de reparar.
Isso não significa que um seja sempre mais barato que o outro. A comparação real de custos deve incluir o preço de compra, a mão de obra do serviço, a exposição à paralisação, as peças de reposição, a perturbação da tubulação e o novo teste após a manutenção.
Diferença de custo inicial
Para um sistema simples, o custo inicial mais baixo de uma válvula de esfera de 2 peças pode ser a melhor decisão. Se a válvula for instalada em uma linha limpa de serviços públicos e não for esperado que seja aberta para serviço interno, pagar mais por uma construção de 3 peças pode não criar valor suficiente.
Uma válvula de duas peças é geralmente selecionada quando:
- O orçamento é limitado
- O espaço é apertado
- O sistema requer pouca manutenção
- A válvula é pequena o suficiente para ser removida ou substituída facilmente
- A mídia não requer limpeza frequente
- O tempo de inatividade da produção não é um fator de custo importante
O risco aparece quando uma válvula de duas peças de baixo custo é colocada em um serviço que, posteriormente, exige acesso interno repetido. Nesse caso, a economia na compra inicial pode ser compensada pela mão de obra, tempo de desligamento, perturbação da tubulação e testes pós-manutenção.
Uma válvula de três peças geralmente é selecionada quando o custo do tempo de inatividade ou do acesso à manutenção é mais importante do que o preço de compra inicial.
Custo de mão de obra de manutenção e tempo de inatividade
O custo do ciclo de vida de uma válvula de esfera aumenta quando a manutenção exige a remoção da linha, desligamento prolongado, mão de obra de substituição, retrabalho de conexão ou testes repetidos de vazamento após a reinstalação.
Uma válvula de três peças pode reduzir esses custos quando o sistema precisa de acesso interno regular. O valor vem de:
- Acesso mais rápido a assentos e vedações, reduzindo a exposição ao trabalho de manutenção
- Menos perturbações nas conexões de tubos durante serviços repetidos
- Limpeza e inspeção mais fáceis da cavidade interna da válvula
- Menor risco de transformar a inspeção de rotina em remoção total da válvula
- Redução da interrupção da produção em linhas críticas para a manutenção
Uma válvula de duas peças pode se tornar cara se for instalada em um serviço em que a limpeza interna ou a substituição de peças seja frequente. O preço de compra mais baixo pode ser razoável para sistemas de baixa intervenção, mas se torna menos atraente quando eventos de serviço repetidos exigem desligamento, remoção e reinstalação.
Quando o custo mais alto de uma válvula de esfera de 3 peças é justificado
O custo mais alto de uma válvula de esfera de três peças é mais fácil de justificar quando pelo menos uma das condições a seguir se aplica:
| Condição | Por que é preferível uma válvula de esfera de 3 peças |
|---|---|
| Limpeza frequente | O acesso interno repetido é mais fácil quando o corpo central pode ser aberto sem a remoção total da válvula |
| Operação de alto ciclo | Os assentos e as vedações podem exigir uma inspeção mais planejada, tornando o acesso à manutenção mais valioso |
| Desligamento dispendioso | O acesso mais rápido pode reduzir a exposição ao tempo de inatividade, o tempo de drenagem do sistema e o retrabalho durante a manutenção |
| Tubulação fixa | As conexões das extremidades geralmente podem permanecer no lugar enquanto o corpo central é acessado |
| Controle de vazamento crítico | A inspeção planejada da sede e da vedação permite o controle de vazamentos antes que a falha se torne prejudicial |
| Mídia dura | A inspeção e a limpeza podem ser necessárias com mais frequência quando a mídia causar depósitos, corrosão ou desgaste |
Se essas condições não se aplicarem, uma válvula de esfera de duas peças pode continuar sendo a opção mais simples e econômica.
Condições operacionais que alteram a escolha
A comparação entre uma válvula de esfera de 2 peças e uma de 3 peças não deve se resumir a “simples versus avançada”. As condições operacionais decidem se a capacidade de manutenção adicional de um projeto de 3 peças é necessária.
Limites de classificação de pressão e temperatura
A pressão e a temperatura devem ser verificadas com base na folha de dados do fabricante e, quando aplicável, na estrutura de classificação de pressão-temperatura do ASME B16.34. A classificação de uma válvula depende do material do corpo, do material da sede, do material da vedação, da conexão final, do tamanho, do padrão de projeto e da qualidade de fabricação.
Não é correto presumir que toda válvula de esfera de 3 peças tenha automaticamente uma classificação de pressão mais alta do que toda válvula de esfera de 2 peças. A contagem de peças não determina a classificação de pressão por si só. Algumas válvulas de 2 peças são projetadas para classes de pressão exigentes, enquanto algumas válvulas de 3 peças podem ser limitadas pelo material da sede, material da vedação, projeto do parafuso do corpo ou desempenho da gaxeta.
Use a pressão e a temperatura como limites de seleção:
- Para pressão moderada e temperatura estável, qualquer um dos projetos pode ser adequado.
- Para pressão mais alta, temperatura mais alta ou ciclos frequentes, verifique a classificação completa de pressão-temperatura, o material da sede, o material da vedação e o projeto da conexão da extremidade.
- Para serviços em que há probabilidade de desgaste das peças internas, a construção de três peças pode oferecer melhor acesso para manutenção, mesmo que ambos os projetos atendam à classificação de pressão.
Mídia, frequência de limpeza e necessidades de inspeção
A condição da mídia afeta muito a escolha.
Uma válvula de esfera de duas peças geralmente é adequada para meios limpos e estáveis em que a válvula não precisa de limpeza frequente. Os exemplos incluem água limpa, gás utilitário, óleos compatíveis e linhas de processo auxiliares, desde que o material e a sede da válvula selecionados sejam compatíveis com o meio.
Uma válvula de esfera de 3 peças torna-se mais útil quando o meio aumenta a necessidade de inspeção ou limpeza. Isso pode incluir:
- Mídia pegajosa ou viscosa
- Mídia que pode deixar depósitos
- Válvulas de esfera para aplicações químicas que exigem inspeção periódica
- Sistemas que precisam de limpeza no local ou verificações frequentes de higienização
- Serviços em que a substituição da sede ou da vedação deve ser planejada
Em serviços com depósitos, limpeza frequente, exposição a corrosão ou requisitos rigorosos de inspeção, a vantagem de acesso de um projeto de três peças pode superar a diferença de custo inicial. O meio, a temperatura e a pressão também devem ser avaliados em conjunto. O mesmo fluido pode se tornar mais agressivo, mais propenso a formar depósitos ou mais prejudicial às peças de vedação sob diferentes condições de temperatura e pressão.
A construção da carroceria não substitui compatibilidade química revisão. Para meios corrosivos, abrasivos, de alta temperatura ou quimicamente ativos, o material do corpo, o material da sede, o material da vedação e a classificação de pressão-temperatura ainda devem ser verificados.

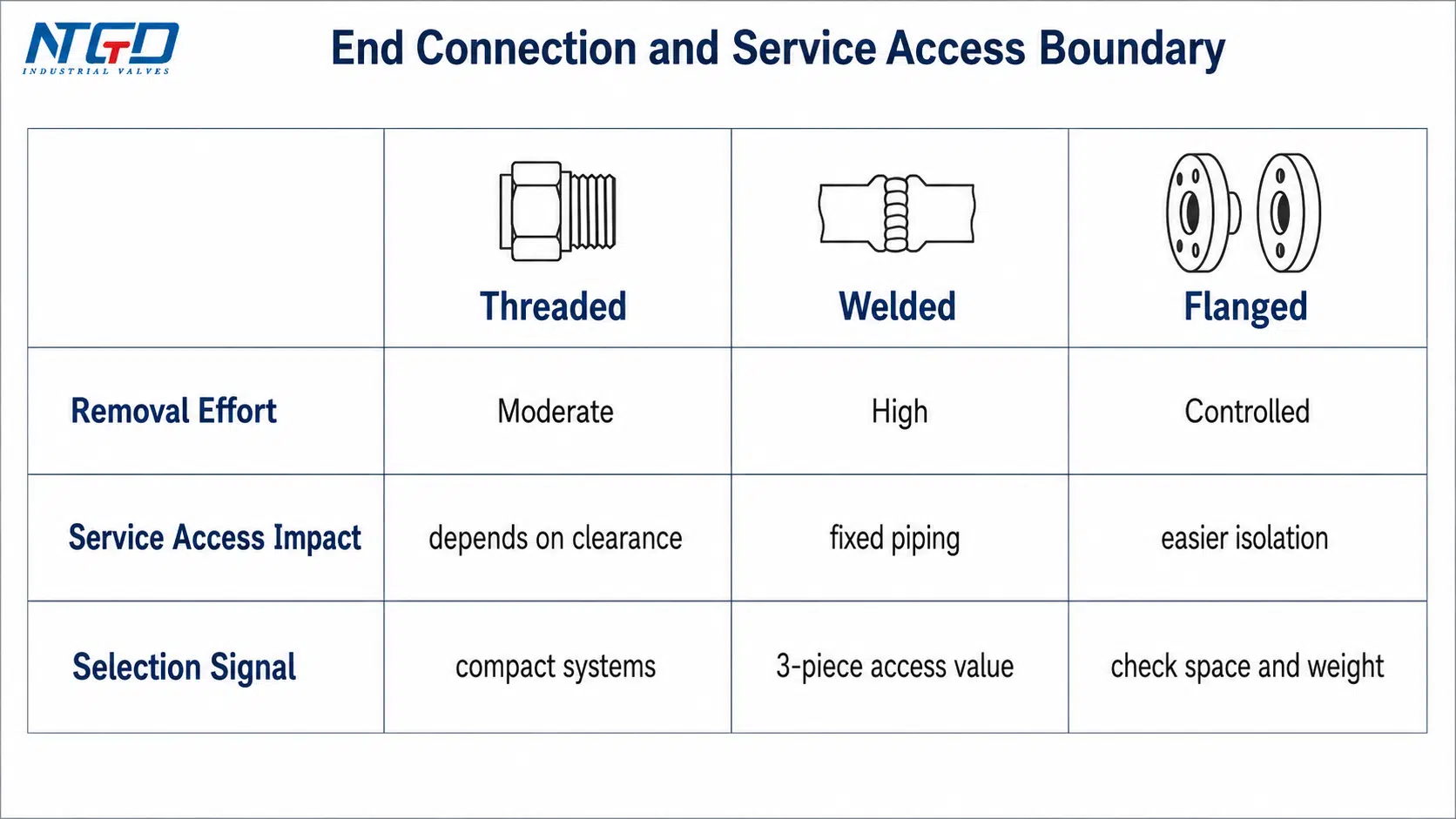

Conexão final, espaço de instalação e peso
A conexão final pode alterar a decisão de manutenção, especialmente quando Dimensionamento e instalação de válvulas de esfera também deve levar em conta o acesso ao serviço.
Uma válvula de esfera rosqueada de duas peças pode ser mais fácil de remover em um sistema pequeno do que uma válvula soldada em uma linha de processo fixa. Uma válvula flangeada pode ser mais fácil de isolar e remover do que uma válvula rosqueada compacta instalada em um local apertado. Uma instalação de tubulação soldada ou fixa pode tornar um projeto de 3 peças mais atraente porque o corpo central pode ser acessado enquanto as conexões finais permanecem no lugar.
O espaço de instalação também é importante. Uma válvula de esfera de 3 peças geralmente é maior e mais pesada do que uma válvula de 2 peças. Se o layout da tubulação for compacto e o acesso para manutenção não for crítico, uma válvula de 2 peças pode ser a melhor opção.

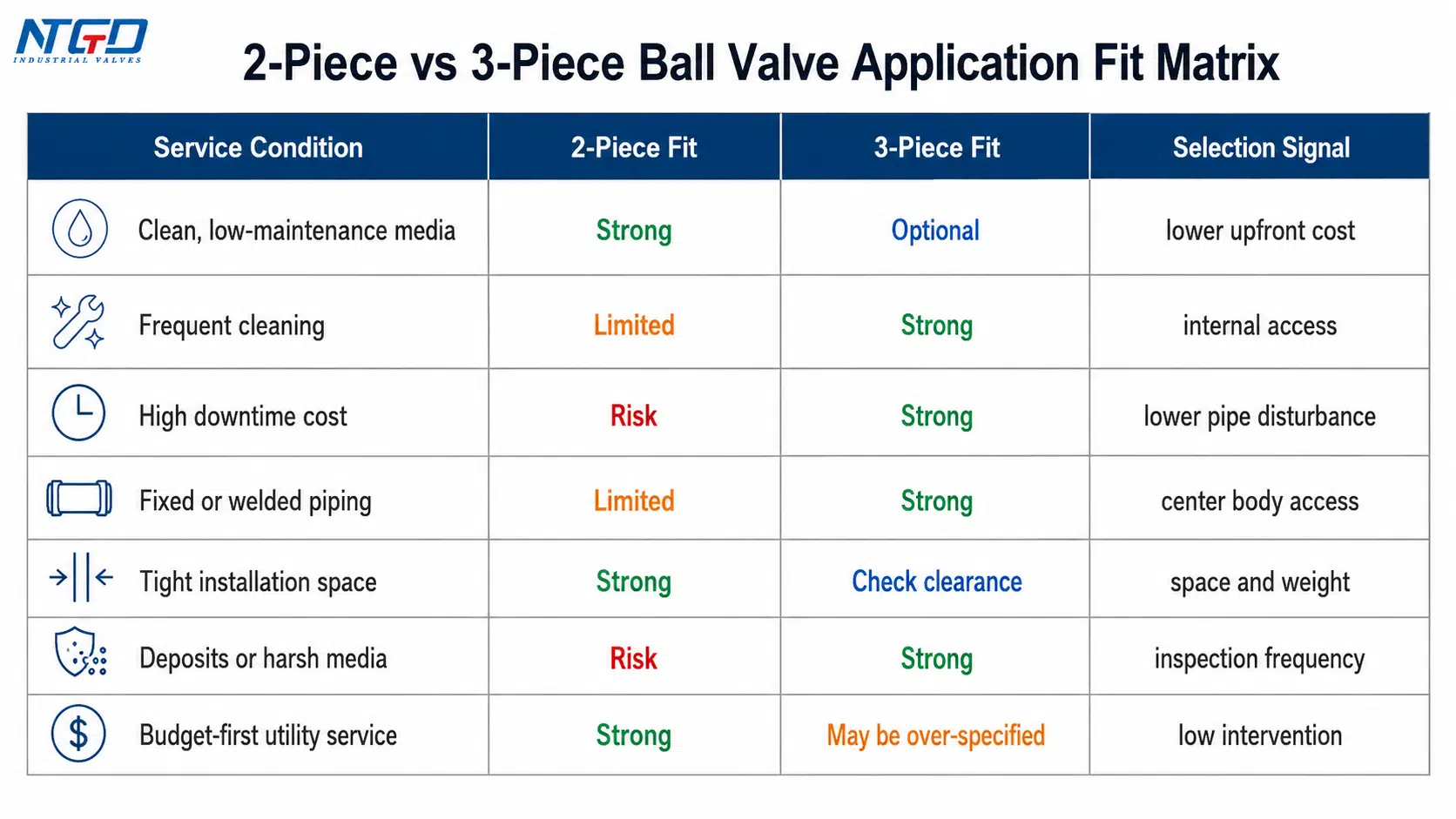

Quando escolher uma válvula de esfera de 2 ou 3 peças
A melhor seleção não se baseia em qual válvula é “melhor” em geral. Ela se baseia na condição de serviço, na estratégia de manutenção, na tolerância ao tempo de inatividade e na realidade da instalação.
Escolha uma válvula de esfera de 2 peças quando...
Uma válvula de esfera de duas peças geralmente é uma boa opção quando o sistema valoriza a simplicidade, o tamanho compacto e o custo inicial mais baixo.
Escolha uma válvula de esfera de duas peças quando:
- A mídia é limpa, estável e compatível com os materiais selecionados.
- O sistema é de baixa intervenção e não requer limpeza interna frequente.
- O acesso para manutenção não é uma grande preocupação operacional.
- O espaço e o peso são limitados.
- A válvula pode ser removida ou substituída sem grandes perdas de produção.
- A classificação de pressão-temperatura é adequada para o serviço real.
- O controle orçamentário é mais importante do que o acesso repetido a serviços internos.
Os casos típicos de uso industrial incluem linhas de serviços públicos limpas, sistemas auxiliares, layouts de tubulação compactos e serviços de baixa intervenção em que uma simples válvula de corte é suficiente. Nesses serviços, uma válvula de duas peças geralmente é a escolha econômica correta, e não um compromisso.
Escolha uma válvula de esfera de 3 peças quando...
Uma válvula de esfera de três peças geralmente é a melhor opção quando o acesso para manutenção e o controle do tempo de inatividade fazem parte da estratégia operacional.
Escolha uma válvula de esfera de 3 peças quando:
- A válvula deve ser limpa ou inspecionada regularmente.
- O acesso à sede, à vedação, à esfera ou à haste é importante para o plano de manutenção.
- As janelas de desligamento são curtas e a remoção total da válvula seria prejudicial.
- A válvula é instalada em tubulações fixas ou em seções difíceis de remover.
- A mídia aumenta o risco de depósitos, vazamentos, corrosão ou desgaste interno.
- O sistema tem alta frequência de ciclo ou serviço crítico de manutenção.
- O custo do ciclo de vida é mais importante do que o preço de compra inicial.
Os casos típicos de uso industrial incluem linhas de processo, serviços químicos, sistemas sensíveis à manutenção e aplicações em que a inspeção interna planejada faz parte da rotina operacional.
Verificação final de ajuste antes da seleção
Antes de escolher entre uma válvula de esfera de 2 ou 3 peças, confirme os seguintes dados:
| Verificação de seleção | Por que é importante |
|---|---|
| Composição da mídia | Confirma a compatibilidade do material e se a limpeza ou inspeção será frequente |
| Pressão e temperatura | Confirma o limite de classificação antes que o estilo da carroceria seja tratado como o fator decisivo |
| Frequência de manutenção | O serviço repetido aumenta o valor do acesso interno de 3 peças |
| Tolerância ao tempo de inatividade | A baixa tolerância de desligamento fortalece o caso de um projeto de 3 peças que pode ser reparado |
| Conexão final | A tubulação fixa, soldada ou difícil de remover aumenta o valor do acesso ao centro da carroceria |
| Espaço de instalação | Confirma se um corpo maior de 3 peças pode ser instalado e receber manutenção com segurança |
| Requisitos de limpeza | A limpeza frequente pode tornar o acesso ao serviço mais importante do que o custo inicial |
| Estratégia de peças de reposição | Determina se a substituição de assentos, vedações e componentes internos faz parte do plano de manutenção |
| Prioridade orçamentária | Separa o baixo custo inicial do custo do ciclo de vida e da exposição ao tempo de inatividade |
Se o sistema for simples, limpo, compacto e de baixa manutenção, uma válvula de duas peças geralmente é a opção mais prática. Se o sistema for de manutenção crítica, de limpeza frequente ou de desligamento dispendioso, uma válvula de 3 peças geralmente oferece maior valor a longo prazo.
Perguntas frequentes
Qual é a diferença entre as válvulas de esfera de 2 e 3 peças?
Uma válvula de esfera de 2 peças tem duas seções de corpo principal e geralmente é mais compacta e de menor custo inicial. Uma válvula de esfera de 3 peças tem um corpo central removível entre duas conexões de extremidade, o que facilita o acesso às peças internas durante a manutenção. A diferença prática é o acesso para manutenção, não apenas o número de corpos.
Uma válvula de esfera de 3 peças é sempre melhor do que uma válvula de esfera de 2 peças?
Não. Para linhas de serviços públicos limpas e de baixa intervenção, uma válvula de 2 peças pode ser a melhor opção econômica. Para linhas de processo que exigem limpeza, inspeção ou tempo de inatividade reduzido durante a manutenção, uma válvula de 3 peças geralmente é a melhor opção para o ciclo de vida.
Uma válvula de esfera de duas peças pode ser consertada?
Às vezes. A possibilidade de reparo depende do projeto da válvula, da conexão da extremidade, do espaço de instalação, do tamanho da válvula e do nível de dano. Em muitos sistemas industriais, uma válvula de 2 peças requer mais remoção ou perturbação da tubulação do que uma válvula de 3 peças quando é necessário fazer manutenção interna.
Quando devo usar uma válvula de esfera de 3 peças?
Use uma válvula de esfera de 3 peças quando a válvula precisar ser limpa, inspecionada ou receber manutenção sem grandes perturbações na tubulação. Ela é especialmente útil quando se espera a substituição da sede ou da vedação, quando as janelas de desligamento são limitadas ou quando a válvula está instalada em uma tubulação fixa.
Uma válvula de esfera de 3 peças tem uma classificação de pressão mais alta do que uma válvula de esfera de 2 peças?
Não automaticamente. A classificação de pressão depende do projeto da válvula, do material, da sede, da vedação, da conexão final, do tamanho e da classificação do fabricante. Um projeto de três peças melhora o acesso ao serviço, mas a classificação de pressão-temperatura ainda precisa ser verificada com base na folha de dados.

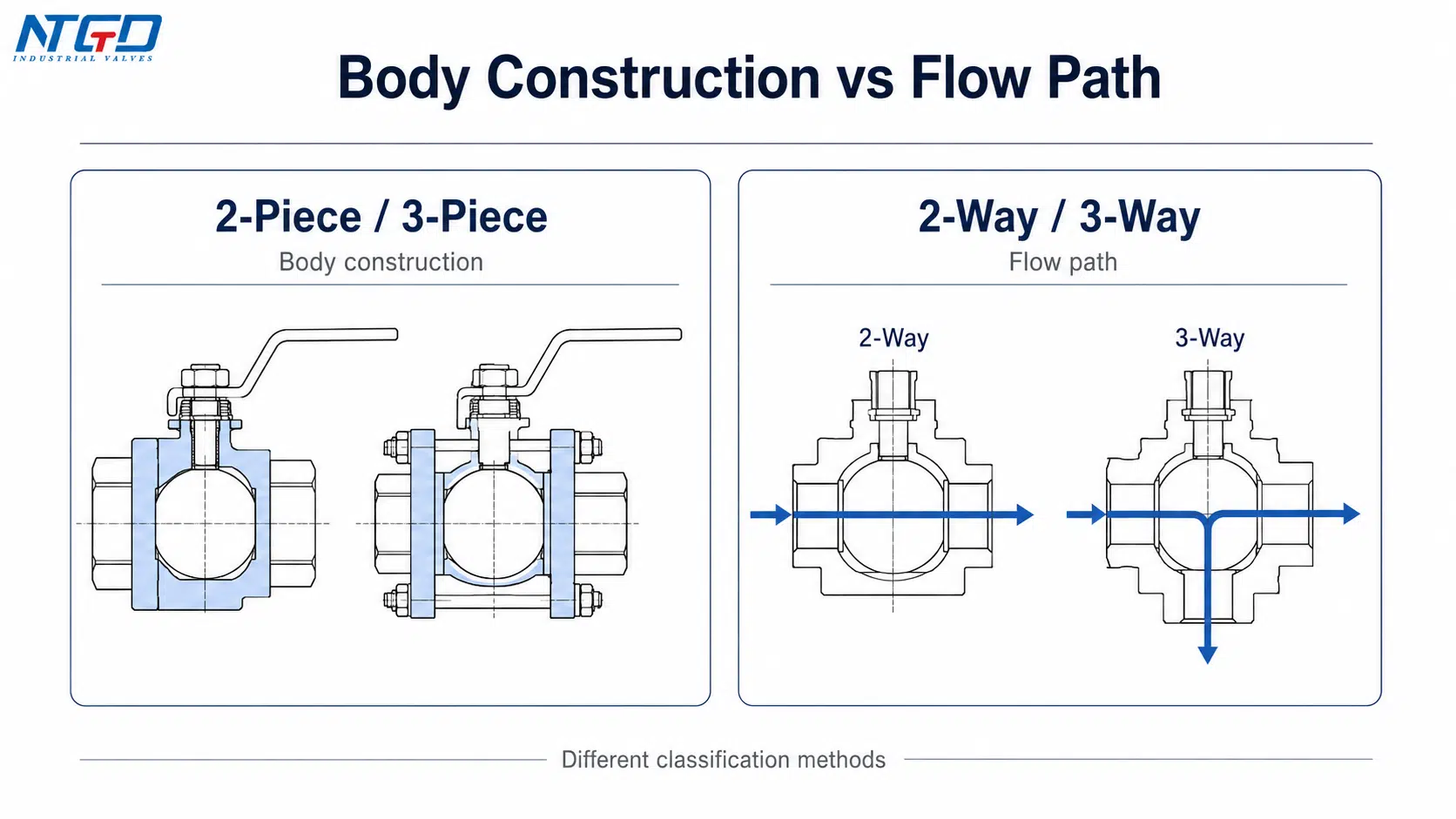

As válvulas de esfera de 2 e 3 peças são iguais às válvulas de esfera de 2 e 3 vias?
Não. 2 peças e 3 peças descrevem a construção do corpo da válvula. 2 vias e Válvulas de esfera de 3 vias descrevem o caminho do fluxo ou a disposição das portas. Esses são métodos de classificação diferentes.
Qual é a relação entre uma válvula de esfera de 1 peça e os projetos de 2 e 3 peças?
Uma válvula de esfera de 1 peça geralmente tem a construção de corpo mais simples e, com frequência, é menos fácil de ser reparada. Uma válvula de 2 peças oferece mais facilidade de manutenção do que muitos projetos de 1 peça, enquanto uma válvula de 3 peças oferece o acesso interno mais fácil entre esses estilos de corpo. Este artigo se concentra na seleção de 2 peças versus 3 peças.
Posso usar uma válvula de esfera de 3 peças em um sistema de tubulação compacto?
Sim, mas somente se houver espaço suficiente para o corpo maior e para o acesso seguro à seção central. Em uma linha compacta com pouca necessidade de manutenção, uma válvula de duas peças pode ser mais prática. Em uma linha compacta, mas de manutenção crítica, a troca de espaço ainda pode ser justificada.
Conclusão
A escolha entre uma válvula de esfera de 2 ou 3 peças deve se basear nas condições de serviço, não apenas no preço de compra. Uma válvula de esfera de 2 peças geralmente é a escolha prática para sistemas limpos, compactos e de baixa manutenção, onde o custo inicial mais baixo é importante. Uma válvula de esfera de 3 peças geralmente é melhor para limpeza frequente, inspeção planejada, substituição da sede e da vedação e sistemas em que o tempo de inatividade é caro.
A escolha errada pode transformar uma economia de custo inicial em custos repetidos de mão de obra, desligamento e manutenção. O melhor caminho para a decisão é comparar a construção, o acesso para manutenção, o custo do ciclo de vida, a classificação de pressão-temperatura, a condição do meio, a conexão final e o espaço de instalação disponível antes de Seleção da válvula de esfera correta.
