Visão geral do filtro de cesto: Definição, usos e componentes principais

Um filtro de cesta é um dos dispositivos de filtragem mais usados em sistemas de filtros industriais.
Um filtro de cesto industrial serve como a primeira linha de defesa para bombas, válvulas de controle, trocadores de calor e outros equipamentos críticos, removendo contaminantes sólidos dos fluidos de processo.

Esta seção explica o que é um filtro de cesto, como funcionam seus principais componentes, onde ele é usado em sistemas industriais e como ele difere de dispositivos de filtragem mais finos. O objetivo é fornecer uma base clara de engenharia antes de passar para os princípios de funcionamento, orientação de seleção e considerações detalhadas de projeto mais adiante nesta página.

A NTGD Valve fabrica filtros de cesto industriais em conformidade com a norma ASME B16.34 para projetos globais, incluindo as séries padrão Classe 150/300 e projetos personalizados para aplicações específicas.

O que é um filtro de cesta?

Um filtro de cesto é um dispositivo de tubulação que contém pressão, projetado para remover contaminantes sólidos de fluidos de processo, capturando detritos dentro de um elemento de filtragem removível em forma de cesto.

Nos sistemas de tubulação industrial, um filtro de cesto é usado como dispositivo de filtragem primária para proteger o equipamento a jusante contra partículas sólidas. Na maioria dos contextos de engenharia, um filtro de cesto se refere a um filtro de cesto de entrada superior, com classificação de pressão, com um elemento de cesto removível projetado para filtragem grossa a média.

Um filtro de cesto industrial é normalmente instalado a montante de equipamentos críticos, como bombas centrífugas, válvulas de controle, Os medidores de vazão, os bicos de pulverização e os trocadores de calor de casco e tubo para evitar danos causados por detritos.

Sem a filtragem adequada, contaminantes como escória de solda, ferrugem, incrustações, areia e sólidos do processo podem ser contaminados:

• Danificar os impulsores da bomba e as superfícies de vedação da válvula
• Instrumentação de blocos e pequenos orifícios
• Acelera o desgaste em trocadores de calor e equipamentos rotativos
• Levam a paradas não planejadas e aumentam o custo de manutenção

Os filtros de cesto são projetados para interceptar esses sólidos antes que eles entrem em equipamentos sensíveis, melhorando a confiabilidade do sistema e prolongando a vida útil.

Na documentação de engenharia, esse dispositivo também pode ser chamado de filtro tipo cesto ou válvula do filtro de cesto, particularmente em desenhos P&ID e especificações de aquisição.

Principais componentes de um filtro de cesto

Os principais componentes de um filtro cesto determinam seu desempenho de filtragem, integridade de pressão e acessibilidade de manutenção em sistemas de tubulação industrial:

• Carcaça / corpo com classificação de pressão
  A principal estrutura de contenção de pressão, projetada de acordo com a norma ASME B16.34. Ela define a classificação de pressão-temperatura permitida e garante a operação segura sob as condições do sistema.
• Elemento de cesto removível
  O componente primário de filtragem, normalmente construído com placa perfurada ou suporte revestido de malha. Ele captura partículas sólidas e determina o nível de filtragem com base no tamanho da perfuração ou na classificação da malha.
• Arranjo de vedação positiva
  Uma interface de vedação com gaxeta que garante que todo o fluido do processo passe pela cesta. A vedação adequada evita o desvio, que, de outra forma, permitiria a passagem de contaminantes não filtrados para a jusante.
• Capô aparafusado ou tampa de abertura rápida
  Oferece acesso pela parte superior para inspeção, limpeza e substituição do cesto. Os projetos de abertura rápida são frequentemente usados em sistemas que exigem manutenção frequente.
• Conexões de entrada e saída
  Geralmente flangeados (ASME B16.5), permitindo a integração em sistemas de tubulação padrão e garantindo a compatibilidade com equipamentos a montante e a jusante.

Insight de engenharia:
O desempenho da filtragem não é determinado apenas pelo cesto. A interação entre a área da superfície do cesto, a integridade da vedação e o projeto da carcaça afeta diretamente a queda de pressão, a capacidade de retenção de sujeira e a frequência de manutenção.

Para que serve um filtro de cesto industrial?

Um filtro de cesto industrial é usado para fornecer remoção confiável de contaminantes sólidos em sistemas de tubulação onde as taxas de fluxo são altas e a carga de detritos é moderada a pesada.

As funções típicas incluem:

• Proteção de equipamentos críticos
  Evita que os sólidos danifiquem bombas, válvulas, medidores e trocadores de calor.
• Estabilização da operação do processo
  Reduz o risco de bloqueio, instabilidade de fluxo e desvio inesperado de desempenho.
• Redução da frequência de manutenção
  O grande volume do cesto permite maior capacidade de retenção de sujeira em comparação com filtros em linha menores, reduzindo os intervalos de limpeza.
• Pré-filtragem para sistemas downstream
  Geralmente instalado a montante de dispositivos de filtragem mais finos para aumentar sua vida útil.

Os cenários típicos de aplicação incluem:

• Sistemas de água de resfriamento e água bruta
• Condições de serviço de petróleo e gás e petroquímicas
• Sistemas auxiliares de geração de energia
• Linhas de processamento de tintas, revestimentos e produtos químicos
• Sistemas de tratamento de água e utilidades industriais

Geralmente, é preferível usar um filtro de cesto quando:

• A carga de detritos é relativamente alta
• A vazão é grande
• Acesso para manutenção pela parte superior disponível

Se o seu aplicativo atender a essas condições, você poderá enviar parâmetros operacionais por meio do Lista de verificação da solicitação de cotação para receber suporte de seleção com base no tamanho da linha, na mídia e no perfil de detritos esperado.

Principais vantagens de engenharia dos filtros de cesta

• Alta capacidade de retenção de sujeira
  Os filtros de cesto oferecem uma capacidade de detritos significativamente maior do que os filtros em linha, como os filtros em Y, reduzindo a frequência de limpeza em aplicações com alto teor de sólidos.
• Projeto de manutenção de entrada superior
  A construção do castelo aparafusado permite o acesso direto à cesta, possibilitando uma limpeza mais rápida e uma manutenção mais segura em comparação com os projetos em linha.
• Desempenho da vedação de desvio zero
  O assentamento adequado da cesta e o projeto da gaxeta garantem que todo o fluido do processo passe pelo elemento de filtragem, minimizando o risco de desvio.
• Documentação completa e suporte à rastreabilidade
  Certificações de materiais (EN 10204 3.1/3.2), relatórios de testes hidrostáticos e registros de inspeção estão disponíveis para requisitos de EPC e de projeto.

Filtro de cesta vs. filtro de linha

Uma fonte comum de confusão é a diferença entre um filtro de cesto e um filtro de linha. Embora ambos sejam usados para remover contaminantes dos fluidos de processo, eles têm funções fundamentalmente diferentes.

Nesse contexto, um filtro de linha refere-se a dispositivos de filtragem fina, como filtros de cartucho ou de mangas, usados para a remoção de partículas menores.

Principais conclusões de engenharia:
Os filtros de cesta são projetados para durabilidade e operação de baixa manutenção em tubulações industriais, enquanto os filtros de linha são usados onde é necessária maior limpeza do fluido.

Em muitos sistemas, um filtro de cesto é instalado antes de um filtro de linha para reduzir a carga nos elementos de filtragem fina e melhorar a eficiência geral do sistema.

Para obter informações detalhadas sobre a seleção de tamanho de partícula, consulte o Guia de seleção de malha e perfuração de cestas.
Para comparações de tipos de filtros, continue Filtro de cesta vs Filtro em Y.

---

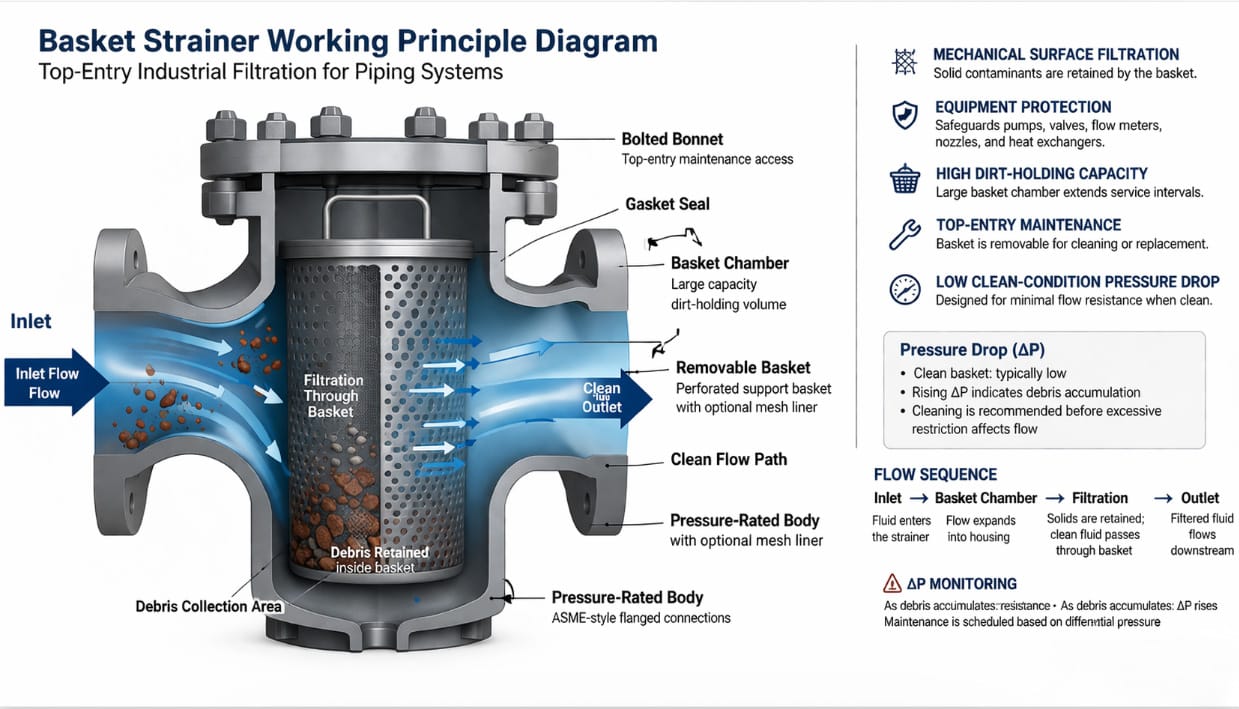

Como funciona um filtro de cesta?

Compreensão Como funciona uma peneira de cesto é fundamental para a seleção adequada, a operação confiável e a manutenção econômica de um filtro de cesto em sistemas de tubulação industrial. O princípio de funcionamento do filtro de cesto afeta diretamente a proteção do equipamento a jusante, a frequência de limpeza e o desempenho da queda de pressão a longo prazo.

Um filtro de cesto padrão opera com filtragem mecânica de superfície. Os contaminantes sólidos são fisicamente retidos dentro do elemento da cesta, enquanto o fluido do processo continua no fluxo. No serviço industrial, esse princípio operacional é usado para proteger bombas, válvulas de controle, trocadores de calor, medidores de vazão e outros equipamentos críticos contra danos causados por detritos.

Esta seção explica os Princípio de funcionamento do filtro de cesto, O design do sistema é baseado na lógica de monitoramento de queda de pressão, caminho de fluxo interno, comportamento de acúmulo de detritos e queda de pressão, para que os engenheiros e compradores possam avaliar se o design se ajusta às condições do sistema.

Princípio operacional básico

O princípio de funcionamento de um filtro de cesto é simples, mas o desempenho de um filtro de cesto depende do projeto interno correto, do encaixe adequado do cesto e da vedação positiva.

Um filtro de cesto de entrada superior padrão funciona da seguinte forma:

1. O fluido do processo entra no corpo do filtro pela conexão de entrada.
2. O fluxo se expande para a câmara do cesto, onde a velocidade é reduzida em comparação com a linha.
3. As partículas sólidas maiores que a perfuração da cesta ou a abertura da malha são retidas dentro da cesta. As configurações típicas de cestos podem usar perfurações como 1/32″ a 1/8″ ou revestimentos de malha, como 20 a 400 mesh, dependendo dos requisitos de serviço.
4. O fluido filtrado passa pela parede da cesta.
5. O fluido limpo sai pela conexão de saída e segue para o equipamento a jusante.

Ponto-chave de engenharia: integridade da vedação
A filtragem eficaz depende de um arranjo de vedação positiva entre a cesta e o corpo do filtro. Se o fluido passar pelo cesto, o equipamento a jusante não estará mais totalmente protegido. Na prática, a precisão do assentamento do cesto, a qualidade da gaxeta e o ajuste do castelo são tão importantes quanto o próprio tamanho da filtragem.

Nos filtros de cesto NTGD, o arranjo de vedação é projetado para minimizar o risco de desvio e manter a filtragem consistente sob condições de operação industrial. Para obter uma referência visual da posição do cesto, da direção do fluxo e do layout da vedação, consulte a Diagrama, desenho e arranjo de tubulação do filtro de cesta seção.

Esse princípio operacional afeta diretamente a forma como o filtro deve ser dimensionado e selecionado para diferentes cargas de detritos, taxas de fluxo e intervalos de manutenção.

Caminho do fluxo através da cesta

Em um filtro de cesto de entrada superior padrão, o caminho do fluxo interno é projetado para combinar alta capacidade de retenção de sujeira com queda de pressão inicial relativamente baixa.

O caminho típico do fluxo interno é:

• O fluido entra na parte inferior do corpo do filtro
• O fluxo preenche a câmara do cesto e se distribui pela superfície do cesto
• A filtragem ocorre através da parede do cesto
• O fluido limpo é coletado no lado da saída do corpo e sai a jusante

Essa geometria oferece duas importantes vantagens operacionais:

• Grande área de filtragem efetiva
  Uma superfície maior do cesto reduz a velocidade do fluido através das aberturas de filtragem e retarda o entupimento sob a mesma carga de detritos.
• Menor queda de pressão inicial
  Como o fluxo é distribuído em uma área mais ampla, a resistência é normalmente menor do que em projetos de filtros mais compactos.

Na maioria dos filtros de cesto padrão, o layout interno é otimizado para facilitar a manutenção do acesso pela parte superior e do fluxo estável através da câmara do cesto. Para obter uma visão clara e anotada do entrada → câmara da cesta → área de filtragem → saída caminho do fluxo, consulte o Diagrama de direção de fluxo do filtro de cesta na seção Diagrama acima.

O que acontece quando os detritos se acumulam

À medida que os sólidos se acumulam dentro do cesto, a área de filtragem aberta diminui gradualmente. Isso altera o comportamento do fluxo interno de forma previsível:

• A área de fluxo disponível fica menor
• A velocidade através da área aberta restante aumenta
• Aumento da resistência
• A pressão diferencial (ΔP) no filtro aumenta

Em geral, um filtro de cesto não falha instantaneamente. Em vez disso, o desempenho se degrada progressivamente à medida que a carga de detritos aumenta. Se a condição não for monitorada, vários problemas operacionais podem se desenvolver:

• Redução da taxa de fluxo a jusante
• Aumento da carga da bomba e do consumo de energia
• Maior risco de cavitação da bomba em sistemas sensíveis
• Controle instável do processo devido ao fluxo restrito
• Deformação da cesta em condições severas de entupimento

O efeito é especialmente importante em serviços com carregamento contínuo de sólidos.

Exemplo por aplicativo:

• Em petróleo e gás ou sistemas petroquímicos, os detritos acumulados podem restringir a sucção da bomba, interferir nas válvulas de controle ou acionar uma manutenção não planejada.
• Em sistemas de água de resfriamento, Se houver acúmulo de sedimentos, isso pode reduzir o desempenho do trocador e aumentar a demanda de bombeamento.

Do ponto de vista da engenharia, o comportamento de acúmulo de detritos deve ser considerado durante a seleção inicial, e não apenas durante o planejamento da manutenção. A resistência do material da cesta, a finura da filtragem e a necessidade de operação duplex dependem da carga esperada de sólidos.

Para obter orientações de seleção relacionadas ao tamanho da abertura da cesta, consulte o Guia de seleção de malha e perfuração de cestas. Para operação contínua sem desligamento, consulte Práticas recomendadas de instalação e manutenção → Quando é preferível o design duplex.

Queda de pressão (ΔP) - O que monitorar

Queda de pressão (ΔP) é o indicador operacional mais importante da condição do filtro do cesto. É o sinal mais claro em tempo real de quanta resistência o cesto está adicionando ao sistema e quando a manutenção deve ser realizada.

1. Condição limpa (linha de base ΔP)

Com uma cesta limpa, a queda de pressão é normalmente baixa.

Os valores de referência típicos para fluidos semelhantes à água em velocidades normais geralmente estão na faixa de:

• ~1-3 psi para muitas aplicações padrão
• Valores mais altos quando a taxa de fluxo é maior, a viscosidade aumenta ou é usada uma malha mais fina

Esse valor de condição limpa deve ser registrado durante a inicialização como o linha de base ΔP para comparação futura.

2. Como ΔP é calculado

A pressão diferencial é calculada como:

ΔP = P de entrada - P de saída

É por isso que os medidores ou transmissores de pressão são comumente instalados nos lados de entrada e saída do filtro.

3. O que acontece quando ΔP aumenta

À medida que os detritos se acumulam, ΔP aumenta gradualmente. A taxa de aumento depende de:

• Carga de detritos e tipo de partícula
• Taxa de fluxo
• Viscosidade do fluido
• Perfuração da cesta ou tamanho da malha

As cestas mais finas geralmente produzem um aumento mais rápido em ΔP sob a mesma carga de sólidos.

4. Limite de limpeza recomendado

Na maioria dos serviços industriais, a limpeza é normalmente recomendada quando:

• ΔP atinge aproximadamente 5-15 psiou
• ΔP aumenta significativamente acima da linha de base limpa e começa a afetar o desempenho do sistema

Em serviços mais sensíveis, a limpeza pode ser necessária mais cedo se a estabilidade do fluxo, a condição da bomba ou o desempenho do processo a jusante forem afetados.

Referência prática:
Por exemplo, em um serviço de água limpa de fluxo moderado, um filtro de cesto padrão pode começar com um ΔP de linha de base baixo e exigir limpeza quando a leitura aumentar o suficiente para indicar uma perda significativa da área de filtragem. O limite exato deve sempre ser definido de acordo com o sistema real, e não apenas com um número genérico.

5. Por que o monitoramento de ΔP é importante

A queda descontrolada de pressão pode levar a:

• Maior custo de energia de bombeamento
• Redução da eficiência do equipamento
• Instabilidade de fluxo
• Frequência excessiva de manutenção
• Desgaste prematuro de equipamentos a montante ou a jusante

Por esse motivo, muitos usuários instalam medidores de pressão diferencial ou transmissores de pressão através do filtro para programar a limpeza antes que o desempenho diminua muito.

Se precisar de ajuda para selecionar a instrumentação de pressão adequada ou determinar um limite de limpeza apropriado para sua aplicação, envie suas condições operacionais por meio do Lista de verificação da solicitação de cotação e nossa equipe de engenharia pode analisar o comportamento esperado de ΔP.

6. Solução de operação contínua

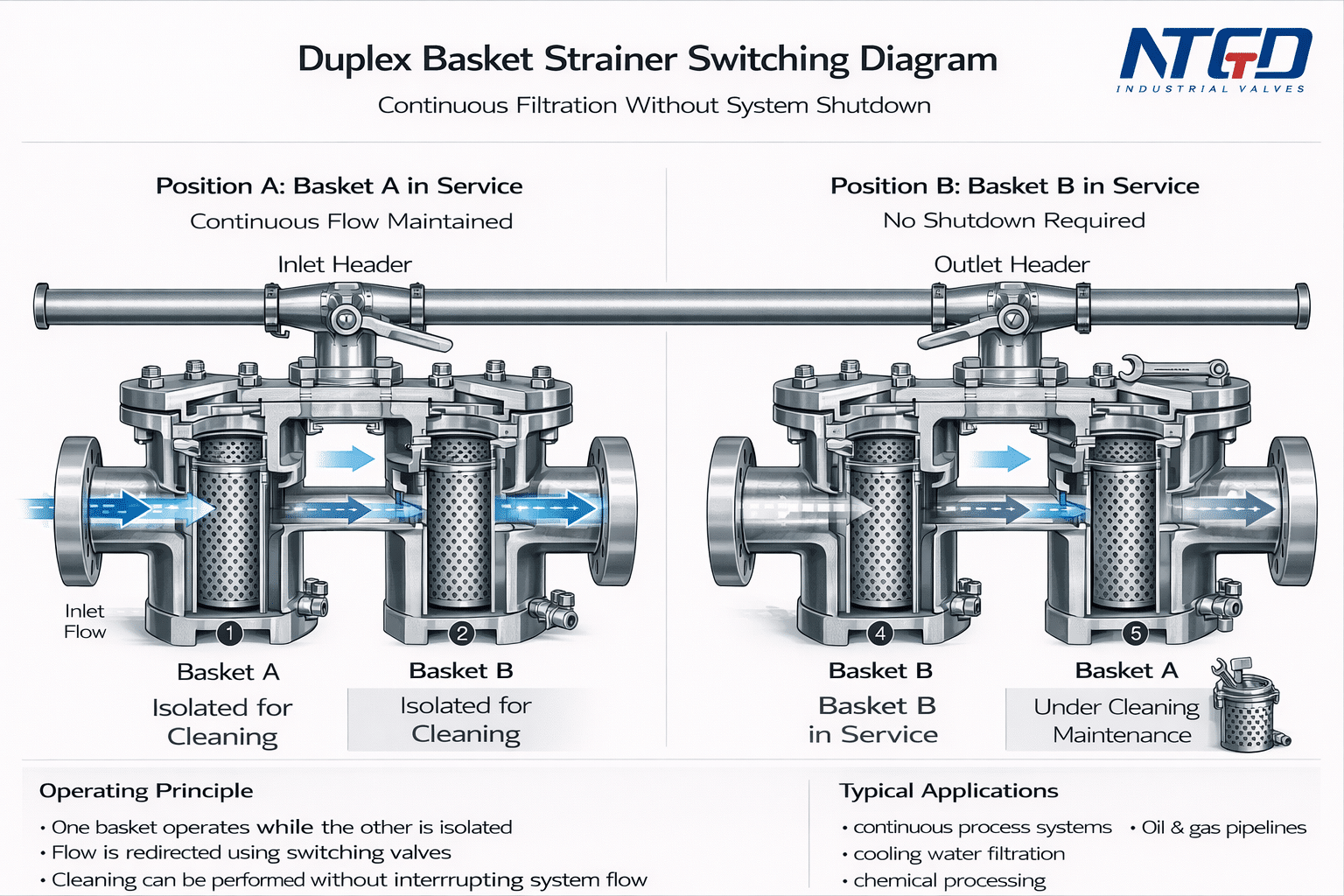

Quando o desligamento não for aceitável, um filtro de cesta duplex permite que um cesto permaneça em serviço enquanto o outro é limpo. Essa configuração é frequentemente selecionada para sistemas de processo contínuo em que a interrupção é cara.

Para obter orientações sobre a configuração duplex, consulte Práticas recomendadas de instalação e manutenção → Quando é preferível o design duplex.

---

Diagrama, desenho, P&ID e arranjo de tubulação do filtro de cesta



Os desenhos do filtro de cesto e as referências de arranjo de tubulação são essenciais para os engenheiros que avaliam o layout do equipamento, a folga para manutenção, a direção do fluxo e os requisitos de documentação do projeto. Para projetos industriais, esta seção apoia o uso de filtros de cesta em sistemas de tubulação, explicando como os desenhos seccionais, os diagramas de direção de fluxo e as representações de P&ID são usados durante a revisão de engenharia, o planejamento da instalação e a aquisição.

📐 Desenhos de engenharia, referências dimensionais e documentação pronta para P&ID podem ser fornecidos mediante solicitação para análise do projeto e suporte à cotação.

Desenho seccional do filtro de cesta

Um desenho seccional do filtro de cesta (também chamado de diagrama interno do filtro de cesta ou desenho de construção do filtro de cesta) mostra a construção interna do filtro e como os principais componentes estão dispostos dentro do corpo que contém a pressão. É uma das referências mais úteis para verificar o caminho do fluxo, a acessibilidade do cesto, a disposição da vedação e os requisitos de manutenção antes da instalação.

Nossos pacotes padrão de desenhos de filtros cesto Classe 150 e Classe 300 podem incluir vistas em corte, desenhos dimensionais e detalhes de configuração para avaliação de engenharia. Esses desenhos são comumente usados durante o envio do projeto, a revisão interna e a confirmação da aquisição.

Os elementos típicos mostrados no desenho de um filtro de cesto incluem:

• Conexões de entrada e saída
• Corpo/carcaça com classificação de pressão
• Cesta removível (perfurada ou revestida de malha)
• Tampa / capô (aparafusada ou de abertura rápida)
• Área de vedação da gaxeta para evitar desvios
• Recursos opcionais, como conexão de purga ou torneiras de pressão diferencial
• Detalhes de referência das dimensões do corpo e da classe de pressão
• Pontos de identificação de materiais para revisão de documentação e rastreabilidade

Em um filtro de cesto de entrada superior padrão, o fluido entra pela entrada, enche a câmara do cesto e passa pelo elemento do cesto, onde as partículas sólidas são retidas. O fluido limpo sai então pela saída.

O desenho seccional de um filtro de cesto é particularmente útil para:

• Verificação da folga interna e do espaço para remoção da cesta
• Confirmação do arranjo de vedação e prevenção de desvio
• Revisão do layout da carroceria para coordenação da tubulação
• Apoio à revisão de engenharia e aprovação de compras
• Comunicar a configuração selecionada na documentação do projeto

Veja o desenho em corte nesta página para ter uma visão clara da entrada, saída, câmara da cesta e arranjo do castelo aparafusado.

Para obter os desenhos dimensionais completos de nossa série padrão, faça o download do Catálogo das Séries 150/300 (PDF). Para obter pacotes de desenhos de filtros de cesto específicos para projetos, incluindo dimensões personalizadas ou recursos opcionais, entre em contato com nossa equipe de engenharia por meio da seção RFQ abaixo.

Esse tipo de desenho do filtro de cesta é geralmente chamado de desenho de construção do filtro de cesta ou desenho de engenharia do filtro de cesta na documentação do projeto.

Diagrama de direção de fluxo do filtro de cesta

Um diagrama de direção de fluxo de um filtro de cesta explica como o fluido flui através de um filtro de cesta e como a filtragem ocorre dentro do filtro de cesta. Isso é importante porque a direção incorreta do fluxo pode reduzir a eficiência da filtragem, aumentar a pressão diferencial e dificultar a limpeza. Esse tipo de diagrama de fluxo do filtro de cesta é comumente usado em projetos de engenharia e solução de problemas.

A sequência de direção de fluxo a seguir ilustra o processo básico:

1. O fluido entra no filtro pela conexão de entrada
2. O fluxo se expande para a câmara do cesto
3. As partículas sólidas são capturadas pela perfuração ou malha da cesta
4. O fluido limpo passa pela parede da cesta
5. O fluido sai pela conexão de saída

Direção típica do fluxo em um filtro de cesto:
ENTRADA → Câmara da cesta → Detritos capturados → Fluido limpo → SAÍDA

Ao contrário dos filtros compactos em linha, os filtros de cesto são normalmente selecionados onde a aplicação exige:

• Baixa queda de pressão em condições limpas
• Maior capacidade de retenção de sujeira
• Fluxo estável em uma área de filtragem relativamente grande
• Acesso mais fácil à manutenção pela entrada superior

À medida que os detritos se acumulam dentro da cesta, a pressão diferencial (ΔP) aumenta. É por isso que a revisão da direção do fluxo está intimamente ligada ao monitoramento da queda de pressão e ao planejamento da manutenção.

A direção do fluxo deve sempre seguir a marcação e o desenho do fabricante. A instalação incorreta pode:

• Reduzir a eficácia da filtragem
• Causa comportamento anormal de queda de pressão
• Aumentar o risco de bypass ou de deslocamento de detritos
• Tornar a limpeza da cesta mais difícil

Se o fluido entrar pelo lado errado do arranjo do cesto, os detritos poderão se acumular na área errada do compartimento, o que pode complicar a manutenção e reduzir o desempenho esperado da filtragem.

Para obter mais detalhes sobre o monitoramento da queda de pressão relacionada ao fluxo, consulte o Queda de pressão (ΔP) - O que monitorar seção nesta página.

Filtro de cesta em sistemas de tubulação

Em sistemas de tubulação industrial, os filtros de cesto são normalmente instalados a montante de equipamentos críticos para evitar danos causados por contaminantes sólidos. Eles são comumente usados onde é necessária uma taxa de fluxo mais alta, maior carga de detritos e acesso mais fácil para manutenção.

As posições comuns de instalação incluem:

• A montante das bombas centrífugas para reduzir o risco de danos ao rotor causados por resíduos de solda, incrustações, areia ou outras partículas sólidas
• A montante das válvulas de controle e reguladores de pressão para reduzir o desgaste da sede, o bloqueio e o comportamento instável do controle
• A montante de medidores de vazão, bicos de pulverização e equipamentos de distribuição para evitar entupimento e perda de desempenho
• Antes dos trocadores de calor de casco e tubo para reduzir a incrustação e a perda de eficiência da transferência de calor

As considerações típicas sobre a tubulação incluem:

• Os filtros de cesto são comumente instalados em tubulações horizontais com a tampa voltada para cima
• Deve ser reservado espaço suficiente acima do filtro para a remoção e manutenção da cesta
• As válvulas de isolamento devem ser instaladas nos lados de entrada e saída para acesso seguro à manutenção
• Recomenda-se o uso de medidores de pressão diferencial ou instrumentação DP para monitorar a condição de entupimento
• As conexões de descarga podem ser consideradas quando a descarga de detritos ou a eficiência da manutenção for importante

Em comparação com os filtros compactos em linha, os filtros de cesto são preferidos em sistemas de tubulação onde:

• É necessária uma taxa de fluxo mais alta
• Espera-se uma carga de sujeira moderada a alta
• É preferível uma menor perda de pressão no estado limpo
• Acesso para manutenção disponível

Para sistemas de tubulação com espaço de instalação limitado ou carga de detritos relativamente baixa, um filtro Y pode ser mais adequado. Para determinados layouts de tubulação de passagem direta, um filtro tipo T também pode ser considerado. Consulte também nosso Filtro de cesta vs Filtro em Y seção de comparação para orientação de seleção.

Para obter o contexto de instalação específico do setor, consulte o Aplicações industriais típicas seção abaixo.

Precisa de ajuda para confirmar o arranjo da tubulação, a folga para manutenção ou a localização do filtro para o seu projeto? Envie o tamanho da linha, o meio, a temperatura e os detalhes da instalação por meio da lista de verificação de RFQ abaixo, e nossa equipe de engenharia poderá analisar o arranjo com você.

Símbolo, desenho e considerações de instalação do Basket Strainer P&ID

O símbolo P&ID de um filtro de cesta é usado para representar um filtro de cesta em diagramas de tubulação e instrumentação para projeto e documentação de processos.

Nos desenhos de P&ID, um filtro de cesta é representado como um dispositivo de filtragem em linha instalado na tubulação e coordenado com as válvulas, os instrumentos e os requisitos de manutenção adjacentes. A representação exata do símbolo pode variar dependendo do padrão de desenho do projeto e da biblioteca de símbolos, mas a intenção da engenharia é a mesma: identificar a localização, a função e os acessórios associados do filtro no sistema.

Em muitos projetos, a referência do P&ID do filtro de cesto é revisada juntamente com a referência do P&ID do filtro de cesto:

• Válvulas de isolamento para acesso de manutenção
• Indicadores ou transmissores de pressão diferencial
• Conexões de sopro para remoção de detritos
• Disposições de drenagem ou ventilação quando exigidas pelo projeto do sistema
• Notas sobre a classe de pressão, o material e os requisitos de configuração especial

Os principais pontos a serem considerados no P&ID e no projeto de instalação incluem:

• Posicione o filtro antes do equipamento sensível que requer proteção
• Combine a representação do filtro de cesto com a biblioteca de símbolos e o padrão de desenho do projeto
• Incluir válvulas de isolamento para permitir uma manutenção segura
• Considere adicionar indicadores ou transmissores de pressão diferencial
• Permitir conexões de descarga se for necessária a descarga de detritos
• Certifique-se de que a orientação da instalação corresponda ao projeto real, especialmente para acesso pela parte superior
• Especifique recursos opcionais, como tampa de abertura rápida, inserção magnética ou construção encamisada nas notas do projeto quando for necessário esclarecer a aquisição

Do ponto de vista da engenharia de projetos, os desenhos do filtro de cesto e os layouts de P&ID são usados para:

• Confirmar o posicionamento correto do equipamento no sistema
• Coordenar com o layout da tubulação e o espaço de manutenção
• Definir os requisitos de instalação, inspeção e manutenção
• Apoiar as especificações de aquisição e a revisão técnica
• Alinhar a configuração selecionada com a documentação do projeto e as condições do local

A interpretação adequada dos desenhos dos filtros de cesto e dos layouts de P&ID ajuda a aumentar a confiabilidade, simplificar a manutenção e proteger os equipamentos a jusante a longo prazo.

Se precisar de uma especificação de filtro de cesto pronta para P&ID, desenho dimensional ou recomendação de configuração para o seu projeto, nossa equipe de engenharia pode ajudá-lo:

• Desenhos seccionais com dimensões
• Classe de pressão e chamadas de material
• Confirmação de recurso opcional
• Suporte de desenho para revisão de projetos e preparação de cotações

Essas referências também podem ser chamadas de diagramas esquemáticos do filtro de cesta ou desenhos de layout do filtro de cesta na documentação de engenharia.

---

Filtro de cesta vs Filtro em Y: Como escolher

Quando os engenheiros procuram por “filtro de cesta vs filtro em Y” ou o diferença entre o filtro de cesto e o filtro em Y, No entanto, o objetivo não é a comparação teórica - é determinar qual opção proporcionará uma operação estável, manutenção gerenciável e queda de pressão aceitável em um sistema de tubulação real.

Do ponto de vista da seleção de engenharia, a principal diferença entre um filtro de cesto e um filtro em Y está em quatro fatores: capacidade de retenção de sujeira, área de instalação, acesso para manutenção e desempenho de queda de pressão.

A seleção do tipo errado de filtro pode resultar em:

• Entupimento frequente e paradas não planejadas
• Queda excessiva de pressão que afeta a eficiência do sistema
• Aumento da mão de obra de manutenção e do custo operacional
• Danos prematuros a bombas, válvulas e equipamentos a jusante

As seções abaixo detalham essas diferenças com base em condições reais de operação para apoiar decisões práticas de seleção.

Capacidade de retenção de sujeira e área de filtragem

A diferença mais fundamental entre um filtro de cesto e um filtro em Y é área de filtragem efetiva e capacidade de retenção de sujeira-o principal fator que influencia a frequência de manutenção e a confiabilidade operacional.

Os filtros de cesta usam um elemento de cesto cilíndrico de entrada superior alojados em uma câmara de corpo largo. Esse design oferece várias vezes a área de filtragem efetiva de um filtro em Y comparável, permitindo que uma quantidade significativamente maior de detritos seja retida antes que a limpeza seja necessária.

Os filtros Y usam um elemento de tela compacto e angular alinhado com o eixo da tubulação. A superfície de filtragem disponível é muito menor, o que significa que os detritos se acumulam mais rapidamente e os intervalos de limpeza são mais curtos.

Implicações para a engenharia:

• Os filtros de cesto são preferidos quando a carga de detritos é de moderada a alta e as paradas de manutenção devem ser minimizadas
• Os filtros em Y são adequados quando a carga de detritos é consistentemente baixa ou a filtragem é necessária apenas durante o comissionamento

Espaço de instalação e layout da tubulação

As restrições de instalação geralmente determinam a seleção do filtro tanto quanto o desempenho da filtragem.

Os filtros de cesta são normalmente instalados em tubulações horizontais com acesso pela parte superior, O sistema de distribuição de energia elétrica é um sistema de distribuição de energia que requer espaço vertical suficiente para a remoção do cesto. Isso os torna mais adequados para sistemas em que há espaço disponível e o acesso para manutenção é planejado.

Filtros em Y são projetados para layouts de tubulação compactos e podem ser instalados em linhas horizontais e verticais (dependendo da direção do fluxo e da aplicação). O fato de ocuparem menos espaço faz com que sejam a opção preferida em sistemas montados em skids, pipe racks apertados e instalações com espaço limitado.

Implicações para a engenharia:

• Se o espaço da tubulação for limitado, um filtro em Y é frequentemente selecionado, mesmo que isso resulte em uma maior frequência de manutenção
• Se o layout permitir, um filtro de cesto oferece melhor estabilidade operacional a longo prazo

Acesso para manutenção e frequência de limpeza

A estratégia de manutenção geralmente é o fator decisivo em sistemas de processo contínuo.

Os filtros de cesta usam um capô aparafusado de entrada superior (ou tampa de abertura rápida opcional), permitindo o acesso direto ao cesto sem remover o filtro da tubulação. Combinado com a maior capacidade de sujeira, isso reduz significativamente a frequência de limpeza e o tempo de inatividade.

Para sistemas que exigem operação ininterrupta, um filtro de cesta duplex permite que o fluxo seja alternado entre duas cestas, possibilitando a limpeza on-line sem desligamento.

Os filtros em Y exigem a remoção de uma tampa da extremidade ou do bujão de purga para acessar a tela. Em tamanhos maiores ou sistemas de alta pressão, esse processo é mais trabalhoso e demorado. Devido à sua menor capacidade de sujeira, a limpeza é necessária com mais frequência.

Implicações para a engenharia:

• Os filtros de cesta são preferidos quando o custo de desligamento é alto ou o acesso para manutenção deve ser simplificado
• Os filtros em Y são aceitáveis para linhas pequenas ou sistemas com poucos detritos em que o impacto da manutenção é limitado

Considerações sobre queda de pressão

A queda de pressão (ΔP) é um parâmetro crítico que afeta diretamente carga da bomba, consumo de energia e intervalo de manutenção.

Devido à sua maior área de filtragem e ao caminho de fluxo mais direto, os filtros de cesto normalmente apresentam menor queda de pressão inicial em comparação com os filtros Y em condições de fluxo semelhantes.

Referência típica de condição limpa (fluidos semelhantes à água):

• Peneira de cesto: aproximadamente 1-3 psi
• Filtro em Y: aproximadamente 3-8 psi

Os valores reais variam de acordo com o tamanho, a taxa de fluxo, a malha e a mídia.

Os filtros em Y criam maior resistência ao fluxo devido à sua caminho de fluxo em ângulo e área de filtragem menor. À medida que os detritos se acumulam, a área de fluxo efetiva é reduzida rapidamente, fazendo com que o ΔP aumente mais rapidamente do que em um filtro de cesto.

Implicações para a engenharia:

• Um ΔP mais alto aumenta o consumo de energia e reduz a eficiência da bomba
• O rápido aumento de ΔP leva a limpezas mais frequentes e a um desempenho instável do sistema

Para obter os limites de monitoramento e os limiares de manutenção, consulte Queda de pressão (ΔP) - O que monitorar.

Casos de uso típicos: Quando escolher cada um deles

Em sistemas industriais reais, a seleção depende das condições operacionais e não da preferência.

Escolha um filtro de cesta quando:

• Água de resfriamento / sistemas HVAC → fluxo alto, detritos moderados
• Petróleo e gás / petroquímica → proteção de bombas, trocadores de calor, medidores
• Água e esgoto → alta carga de sólidos
• Tintas e revestimentos → necessidade de filtragem consistente e limpeza fácil

Escolha um filtro em Y quando:

• Sistemas de skid compactos → espaço de instalação limitado
• Serviço de vapor ou gás → poucos detritos, alta pressão
• Comissionamento / filtragem temporária → uso de curto prazo
• Tamanhos de linha pequenos (≤ NPS 2”) → baixo fluxo, mínimo de sólidos

Resumo da seleção rápida

Para ver todas as opções de produtos, consulte:

• Linha de produtos Basket Strainer
• Soluções para filtros Y
• Configurações do filtro tipo T

---

Guia de seleção de malha e perfuração de cestas

Selecionando a opção correta Tamanho da malha ou da perfuração do filtro de cesta é uma das decisões mais importantes na especificação do filtro. O tamanho da malha do filtro de cesto e a seleção da perfuração afetam diretamente a eficiência da filtragem, a queda de pressão (ΔP), a frequência de limpeza e a proteção do equipamento a jusante.

Uma seleção incorreta pode levar a:

• Entupimento frequente e paradas não planejadas
• Queda de pressão excessiva que afeta o desempenho da bomba
• Proteção insuficiente do equipamento downstream
• Aumento do custo de manutenção e operação instável

Esta seção fornece uma visão prática Guia de seleção do tamanho da malha do filtro de cesto, incluindo diferenças entre malha e perfuração, dados de referência rápida e lógica de seleção com base em condições reais de serviço.

Malha versus perfuração: Qual é a diferença?

Os filtros de cesta usam placas perfuradas, revestimentos de malha de arame, ou uma combinação de ambos.

Placa perfurada

• Definido pelo diâmetro do furo (por exemplo, 1/32″, 1/16″, 1/8″)
• Oferece alta resistência mecânica sob pressão e fluxo
• Adequado para sólidos grandes ou irregulares
• Menor resistência → menor queda de pressão

Revestimento de malha de arame

• Definido pela contagem de malhas (por exemplo, 20 malhas, 40 malhas, 100 malhas)
• Oferece uma precisão de filtragem mais fina
• Normalmente instalado dentro de uma cesta de suporte perfurada
• Maior resistência → maior queda de pressão e entupimento mais rápido

Informações sobre engenharia

Os filtros de cesto industriais normalmente usam um cesta de suporte perfurada + forro de malha configuração para equilibrar resistência e precisão de filtragem.

Tabela de tamanho de malha e perfuração do filtro de cesta (Guia de seleção rápida)

Tamanhos comuns de perfuração

• 1/8″ (3,2 mm) → sólidos grosseiros, serviço com alto teor de detritos
• 1/16″ (1,6 mm) → serviço industrial geral
• 1/32″ (0,8 mm) → pré-filtragem mais fina

Observação: A malha mais fina aumenta a queda de pressão. Em muitos sistemas, a seleção de um tamanho ligeiramente mais grosso proporciona melhor desempenho geral.

Como combinar a filtragem com a condição de serviço

A seleção correta deve se basear em requisitos do equipamento a jusante, características dos detritos e queda de pressão aceitável, e não apenas a menor abertura.

1. Identificar a sensibilidade do downstream

• Bombas → 20-40 mesh
• Válvulas de controle / medidores de vazão → 40-100 mesh
• Bicos de pulverização/equipamento de precisão → 100-200 mesh

2. Avaliar as características dos detritos

• Sólidos grandes ou irregulares → a perfuração pode ser suficiente
• Partículas finas ou fibrosas → é necessário um revestimento de malha
• Meios pegajosos ou viscosos → evite uma malha muito fina

3. Proteção de equilíbrio versus queda de pressão

• Malha mais fina → melhor proteção, maior ΔP
• Malha mais grossa → menor ΔP, intervalos de limpeza mais longos

Na maioria dos casos, a opção correta é a a filtragem mais grosseira que ainda protege o equipamento downstream.

4. Considerar as condições operacionais reais

• Alta vazão → evitar malha fina
• Alta carga de sólidos → considere um cesto maior ou um projeto duplex
• Operação contínua → priorizar ΔP estável

Erros comuns de seleção na especificação de cestas

1. Seleção de malha excessivamente fina

• Leva a um rápido entupimento e alto ΔP
• Aumenta a frequência de manutenção

2. Ignorar os requisitos do equipamento downstream

• Permite a passagem de partículas
• Causa desgaste da bomba e danos à válvula

3. Subestimação da carga de detritos

• A cesta entope muito rapidamente
• Desligamentos frequentes

4. Ignorar os limites de queda de pressão

• Reduz o fluxo e a eficiência
• Aumenta o custo operacional

5. Uso de malha sem suporte

• A malha pode se deformar ou rasgar sob pressão
• A filtragem não é mais confiável

Abordagem correta:
Sempre use um Cesta de suporte perfurada com forro de malha em aplicações industriais para garantir a resistência estrutural e o desempenho estável da filtragem.

---

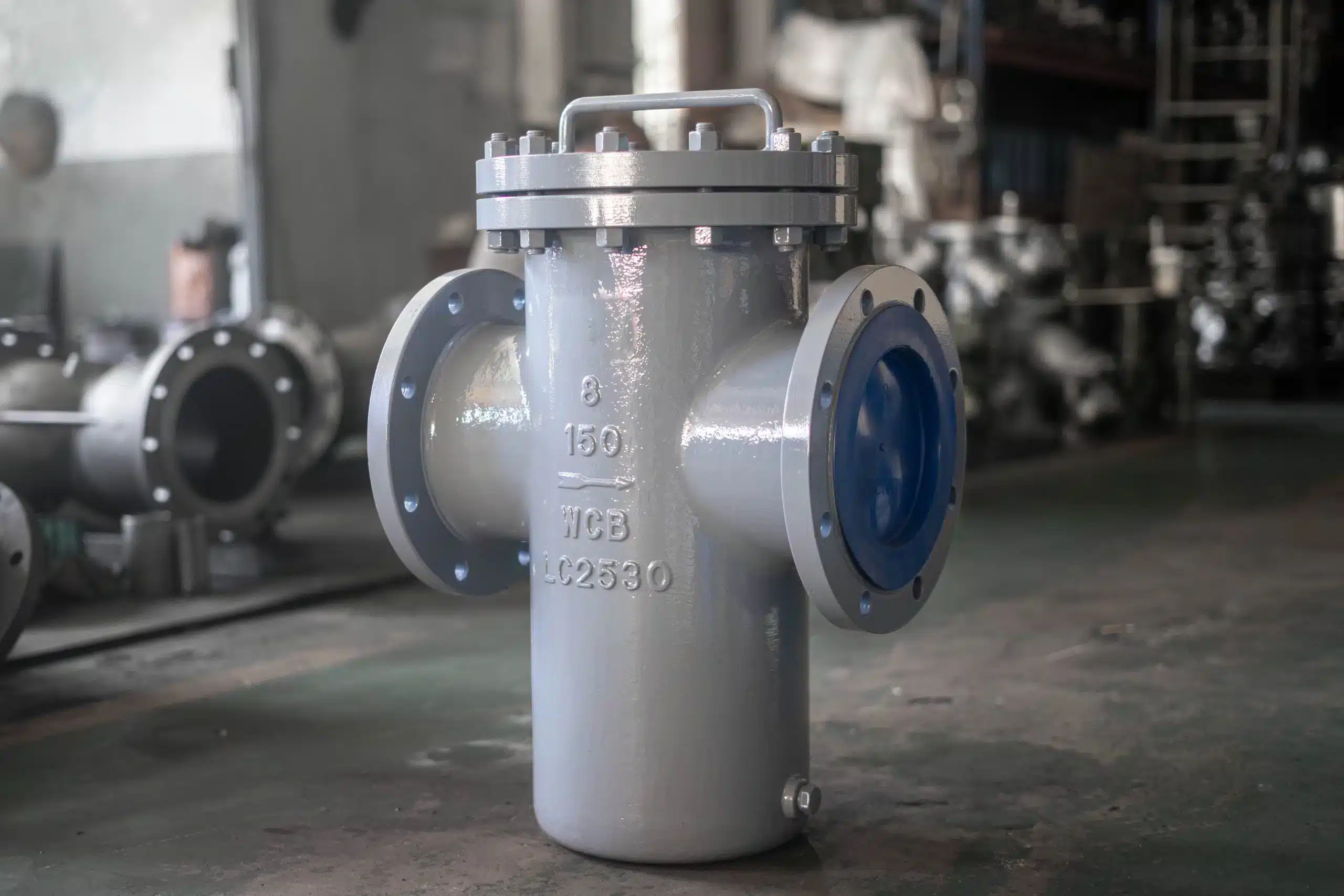

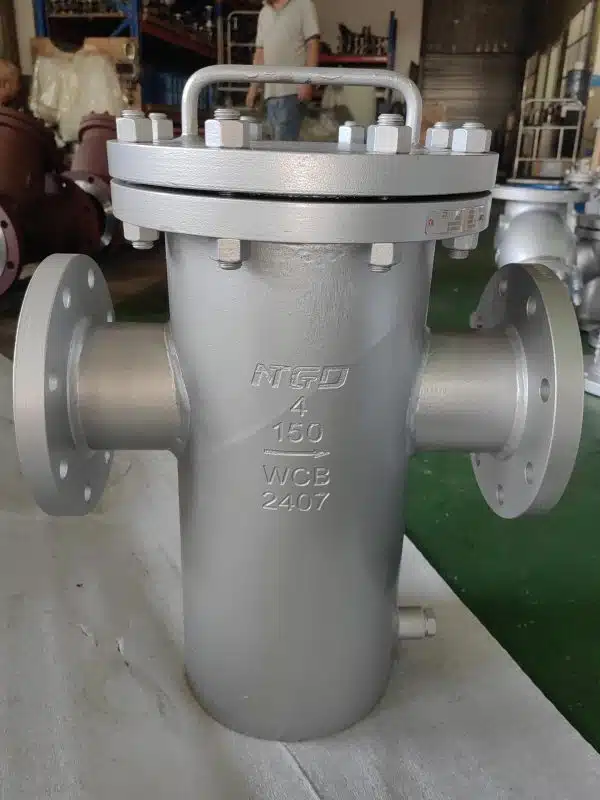

Série de catálogo padrão (Classe 150 / 300)

Os filtros de cesto padrão NTGD são projetados para aplicações gerais de filtragem industrial, que abrange as configurações mais comuns necessárias para Dimensionamento, seleção e especificação de filtros de cesto em sistemas de tubulação ASME.

Essas unidades padrão são amplamente usadas em:

• sistemas de proteção de bombas
• filtragem de água de processo
• oleodutos e gasodutos
• sistemas de água de resfriamento

Padrão de projeto: ASME B16.34
Padrão de flange: ASME B16.5
Teste/inspeção: API 598 (disponível mediante solicitação)

Materiais típicos:

• WCB (filtro de cesto de aço carbono)
• CF8 (filtro de cesto de aço inoxidável 304)
• CF8M (filtro de cesto de aço inoxidável 316)

Características da construção:

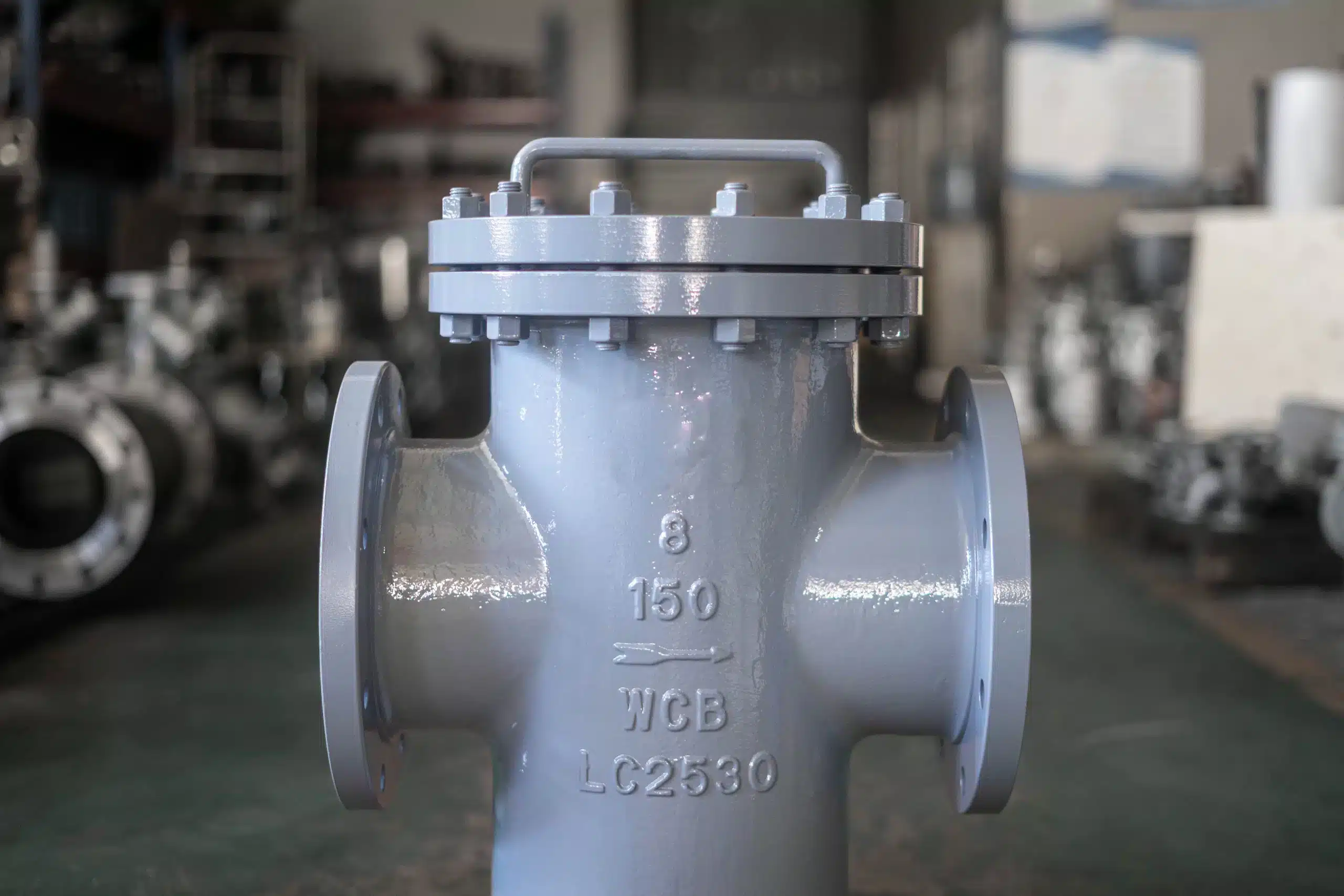

• Projeto de filtro de cesto de castelo aparafusado de entrada superior
• Cesta removível (cesta perfurada ou filtro de cesta revestido de malha)
• Projetado para operação estável em condições de queda de pressão padrão (ΔP)
• Compatível com seleção de malha do filtro de cesto e configurações de tamanho de perfuração descrito na seção acima

Posicionamento de engenharia:
Os filtros de cesto padrão Classe 150/300 são a solução mais comumente especificada para seleção de filtros de cesto industriais, onde as condições operacionais se enquadram nas faixas padrão de pressão e temperatura.

Opções de engenharia/personalizadas (mediante solicitação)

Para aplicações em que as configurações padrão do filtro de cesto não são suficientes, a NTGD oferece filtros de cesta com engenharia personalizada com base nas condições operacionais específicas do projeto e nos requisitos de filtragem.

Os cenários típicos que exigem um projeto de filtro de cesto personalizado incluem:

• sistemas de alta vazão com limites rígidos de queda de pressão (ΔP)
• alta carga de sólidos ou condições instáveis de detritos
• meios corrosivos que exigem materiais de ligas especiais
• sistemas de operação contínua em que o desligamento não é aceitável

Escopo de personalização disponível:

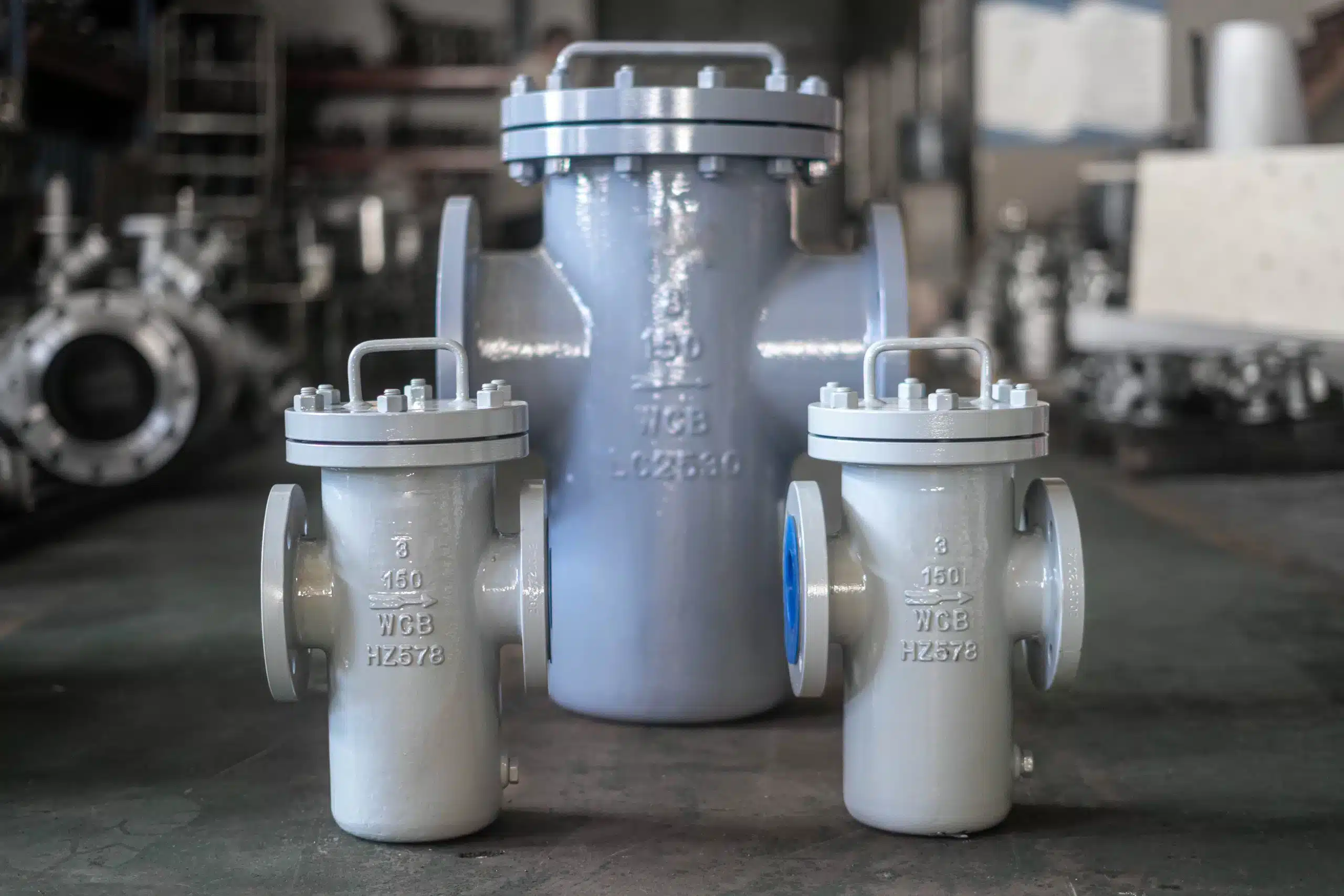

• Coadores de cesto de tamanho grande: até NPS 32
• Coadores de cesto de alta pressão: até a classe 2500
• Projeto do filtro de cesta duplex: permite a limpeza on-line sem o desligamento do sistema
• Tampa de abertura rápida: para aplicações de manutenção de alta frequência
• Torneiras de pressão diferencial (DP): para monitorar o entupimento e o tempo de manutenção
• Conexão de sopro: para limpar detritos acumulados
• Inserção de cesta magnética: para remoção de partículas ferrosas
• Coadores de cesto revestidos/isolados: para mídias sensíveis à temperatura
• Ligas especiais: Duplex, Super Duplex e materiais resistentes à corrosão

Insight de capacidade de engenharia:
Os filtros de cesto personalizados são projetados com base em:

• vazão e queda de pressão permitida (ΔP)
• Seleção do tamanho da malha do filtro de cesto ou exigência de tamanho de perfuração
• layout da tubulação e restrições de instalação
• estratégia de manutenção (configuração simples ou duplex)

Todos os designs personalizados estão sujeitos a validação técnica e revisão de engenharia específica do aplicativo.

Suporte à documentação e rastreabilidade

Para projetos EPC, aquisições industriais e aplicações de serviços essenciais, a NTGD fornece Documentação do filtro de cesto completo e suporte à rastreabilidade do material de acordo com os padrões internacionais.

Pacote de documentação disponível:

• Certificados de teste de material (EN 10204 3.1)
• Relatórios de testes hidrostáticos e de vazamento (API 598)
• Desenho GA do filtro de cesta e desenhos dimensionais
• Verificação da classificação de pressão-temperatura (ASME B16.34)
• Documentação de soldagem (WPS / PQR, se aplicável)
• Relatórios PMI (Positive Material Identification) (opcional)
• Relatórios NDT (RT / UT / PT / MT mediante solicitação)

Cobertura de rastreabilidade:

• Rastreabilidade total do número de calor para componentes que contêm pressão
• Identificação de material vinculada à documentação de inspeção
• Registros de QA/QC alinhados com as especificações do EPC e do projeto

Capacidade de suporte a projetos:
A documentação pode ser preparada de acordo com:

• requisitos de projetos de petróleo e gás
• Especificações da empreiteira de EPC
• normas de inspeção de terceiros (SGS / BV / TUV



---

Guia de seleção de filtros de cesto de 60 segundos para engenheiros e compradores

Use este guia rápido para determinar Quando usar um filtro de cesto, um filtro de cesto duplex, um filtro em Y ou um filtro tipo T com base na taxa de fluxo, na carga de detritos, na estratégia de manutenção e nas restrições de instalação.

Escolha um filtro de cesta quando

• Sistemas de alta vazão exigem filtragem estável com baixa queda de pressão (ΔP)
• Alta capacidade de retenção de sujeira é necessário para aumentar os intervalos de limpeza
• Remoção da cesta de entrada superior é preferível para uma manutenção rápida e segura
• O design do sistema permite parada de manutenção planejada
• As aplicações típicas incluem água de resfriamento, água de processo e sistemas de proteção de bombas

Melhor escolha para a maioria cenários de seleção e dimensionamento de filtros de cesto industriais

Escolha um filtro de cesta duplex quando

• Operação contínua (24/7) é necessário, sem permissão de desligamento
• Ciclos de limpeza frequentes são esperados devido à alta carga de detritos
• A confiabilidade do sistema é fundamental e caminhos de filtragem redundantes são necessários
• A queda de pressão (ΔP) deve ser controlada enquanto se mantém o fluxo ininterrupto

Recomendado para sistemas de petróleo e gás, processamento de produtos químicos e serviços públicos essenciais

(Podemos propor configurações de filtro de cesto duplex com base em sua taxa de fluxo e condições operacionais).

Considere um Y-Strainer quando

• O espaço de instalação é limitado (é necessário um projeto compacto em linha)
• O tamanho do pipeline é relativamente pequeno e A carga de detritos é baixa a moderada
• A frequência de manutenção é menor e a limpeza de desligamento é aceitável
• Usado em linhas de vapor, serviço de gás e sistemas de tubulação de pequeno diâmetro

→ Veja: https://ntgdvalve.com/y-strainer/

Considere um filtro tipo T quando

• A caminho de fluxo direto é preferível para layouts de tubulação específicos
• É necessária uma queda de pressão menor em comparação com as configurações em ângulo
• Usado em tubulações maiores ou arranjos de tubulação personalizados
• Adequado quando o projeto do sistema prioriza eficiência de fluxo e flexibilidade de layout

→ Veja: https://ntgdvalve.com/t-type-strainer/

---

Aplicações industriais típicas de filtros de cesto (com base em cenários)

Os filtros de cesta são amplamente utilizados em sistemas de tubulação industrial em todos os setores de processo para filtragem e proteção de equipamentos para proteger bombas, válvulas de controle, trocadores de calor e outros equipamentos críticos.
Normalmente, eles são instalados upstream no pipeline para remover contaminantes sólidos e garantir a operação estável do sistema.

Os seguintes são os mais comuns aplicações do filtro de cesto nos principais setores, com base no uso real em campo:

Petróleo e gás / Petroquímica

• Remoção escória de solda, incrustações de tubulação, areia e partículas sólidas durante o comissionamento e a operação
• Proteção bombas centrífugas, medidores de vazão e válvulas de controle em sistemas upstream e downstream
• Usado em filtragem de tubulações, unidades de refinaria e sistemas de processo

Configuração típica: Forro de malha 40-60 com cesta de suporte perfurada (dependendo da carga de detritos e dos limites de ΔP)

Sistemas de água de resfriamento

• Controle sedimentos, partículas de ferrugem e detritos biológicos em sistemas de circuito aberto ou fechado
• Prevenção entupimento e bloqueio do trocador de calor
• Manutenção de um fluxo estável e redução da frequência de limpeza em operação contínua

Foco da seleção principal: baixa queda de pressão (ΔP) + alta capacidade de retenção de sujeira

Tintas e revestimentos

• Remoção aglomerados, géis e partículas de contaminação de fluidos de processo
• Garantir qualidade consistente do produto e desempenho da pulverização
• Prevenção do bloqueio de bicos em sistemas de revestimento e acabamento

Configuração típica: Filtro de cesta de 60-100 mesh para controle de filtragem fina

Geração de energia

• Proteção sistemas de resfriamento auxiliares, linhas de condensado e sistemas de água de serviço
• Evitar a entrada de detritos no trocadores de calor e sistemas de suporte de turbinas
• Garantia de operação confiável em condições de carga contínua

Uso comum: filtragem da água de resfriamento e proteção do sistema auxiliar

Tratamento de água e esgoto

• Remoção areia, detritos orgânicos e sólidos em suspensão de água bruta ou de processo
• Evitar o entupimento de bombas, bicos de pulverização e equipamentos de tratamento
• Usado em sistemas de admissão, estágios de pré-filtragem e tubulações de distribuição

Configuração típica: 20-40 mesh ou cesta perfurada, dependendo da carga de sólidos

Processamento químico

• Manuseio de meios corrosivos com seleção de material adequado (por exemplo, CF8M, Duplex), frequentemente ao lado de Soluções de válvulas de diafragma para serviços corrosivos
• Proteção de equipamentos sensíveis, mantendo estabilidade e segurança do processo
• Suporte aos requisitos de filtragem em processos contínuos e em lote em sistemas de processamento químico

 Principais fatores de seleção: compatibilidade de materiais + dimensionamento de malha/perfuração + controle de ΔP

Insight de seleção de engenharia

A seleção da aplicação do filtro de cesta deve sempre levar em consideração:

• nível de filtragem necessário (tamanho da malha ou da perfuração)
• taxa de fluxo do sistema e permitida queda de pressão (ΔP)
• Tipo, tamanho e concentração dos detritos
• estratégia de manutenção e frequência de limpeza

---

Erros comuns na seleção do filtro de cesta que devem ser evitados (mundo real)

Incorreto seleção e dimensionamento do filtro de cesto é uma das principais causas de problemas de queda de pressão, danos ao equipamento e manutenção não planejada em sistemas industriais.
Os seguintes são os mais comuns erros de especificação do filtro de cesto observados em projetos reais - e como evitá-los.

1. Escolha de uma filtragem muito grossa para reduzir ΔP

Uma queda de pressão menor (ΔP) nem sempre é melhor.
O superdimensionamento da abertura (malha ou perfuração) permite partículas nocivas para passar pela correnteza, levando a:

• desgaste acelerado da bomba
• danos na sede da válvula de controle
• entupimento do bico e instabilidade do processo

Abordagem correta:
Selecione a filtragem com base em requisitos de proteção de equipamentos a jusante, e não apenas ΔP.
Um ΔP ligeiramente mais alto é aceitável se garantir uma proteção confiável.

2. Ignorar a compatibilidade de materiais

A seleção incorreta do material (corpo ou cesto) pode resultar em:

• corrosão da cesta ou da placa perfurada
• enfraquecimento estrutural e falha prematura
• risco de desvio de detritos devido a danos na cesta

Cenários de risco típicos:

• aço inoxidável necessário, mas aço carbono selecionado
• serviço químico corrosivo sem atualização de liga

Abordagem correta:
Combine materiais (por exemplo, WCB, CF8, CF8M, Duplex) às propriedades do fluido, temperatura e condições de corrosão.

3. Subestimação da carga de sujeira

Se a carga real de sólidos for maior do que a esperada, a cesta poderá entupir rapidamente em serviço industrial com alto teor de sólidos, causando:

• aumento acentuado na queda de pressão (ΔP)
• taxa de fluxo reduzida e instabilidade do sistema
• desligamento frequente para limpeza

Abordagem correta:

• aumentar o tamanho da cesta ou a área de filtragem
• considerar Projeto do filtro de cesta duplex para operação contínua
• avaliar a concentração real de detritos, não as suposições teóricas

4. Nenhuma folga de manutenção considerada

Os filtros de cesta requerem acesso pela entrada superior para limpeza.
Se o espaço de instalação não for planejado adequadamente, a manutenção se tornará difícil ou insegura.

Problema típico:

• espaço vertical insuficiente para a remoção da cesta
• impossibilidade de fazer a manutenção do filtro sem desmontar a tubulação

Abordagem correta:
Garantir a adequação espaço livre para manutenção e espaço de elevação durante o projeto do layout da tubulação.

---

Práticas recomendadas de instalação e manutenção

Adequado Instalação e manutenção do filtro de cesto é essencial para garantir um desempenho estável da filtragem, queda de pressão controlada (ΔP) e longa vida útil em sistemas de tubulação industrial.
O layout de instalação ou o planejamento de manutenção incorretos podem levar a vazamentos, ΔP excessivo, paradas frequentes e redução da confiabilidade do equipamento.

Orientação típica de instalação

Padrão Coadores de cesto de entrada superior são normalmente instalados horizontalmente com o capô voltado para cima, permitindo a remoção segura e eficiente da cesta durante a manutenção.

Principais pontos de instalação:

• Manter correto direção do fluxo com base na marcação corporal
• Instale em uma posição que permita fácil acesso para remoção da cesta
• Assegurar que haja Folga vertical acima do capô (consulte Liberação de manutenção na seção Erros de seleção)
• Evite a instalação em locais onde os detritos possam se depositar de forma desigual e afetar a distribuição do fluxo

A orientação correta garante fluxo uniforme através da cesta e desempenho estável de ΔP

Válvulas de isolamento e medidores DP

Os componentes auxiliares adequados são essenciais para a operação e a manutenção seguras dos filtros de cesto.

Configuração recomendada:

• Instalar válvulas de isolamento a montante e a jusante para permitir o desligamento e a manutenção seguros
• Instalar medidores de pressão diferencial (ΔP) na entrada e na saída para monitorar a obstrução
• Use as leituras de ΔP para determinar intervalos reais de limpeza, em vez de cronogramas fixos

Insight de engenharia:

• O aumento de ΔP indica entupimento da cesta e redução da área de fluxo efetiva
• O excesso de ΔP pode afetar eficiência da bomba e estabilidade do fluxo a jusante

 O monitoramento de ΔP é o método mais confiável para planejamento de manutenção do filtro de cesto

Procedimento de limpeza segura da cesta

AVISO: Sempre isole e despressurize totalmente o sistema antes de abrir o filtro.
O não cumprimento do procedimento adequado pode resultar em ferimentos graves ou danos ao equipamento.

Procedimento de limpeza padrão:

1. Feche as válvulas de isolamento a montante e a jusante
2. Alivie totalmente a pressão interna antes de abrir o capô
3. Remova o capô e extraia cuidadosamente a cesta
4. Remova os detritos acumulados na cesta
5. Limpe usando um solução compatível e escova macia apenas
   • Evite ferramentas afiadas que possam danificar a malha ou a perfuração
6. Inspecione a cesta, a gaxeta e as superfícies de vedação quanto a desgaste ou deformação
7. Substitua os componentes danificados, se necessário
8. Remonte e retorne ao serviço gradualmente, verificação de vazamentos

A frequência de limpeza deve ser baseada em Tendência ΔP, e não em intervalos fixos de tempo

Quando é preferível o design duplex

A filtro de cesta duplex é recomendado quando a operação do sistema não pode ser interrompida para limpeza.

Condições típicas que exigem um projeto duplex:

• Operação contínua (24/7) sem permissão de desligamento
• Sistemas de alta carga de sujeira que requerem limpeza frequente
• Processos críticos em que a interrupção do fluxo é inaceitável
• Aplicações com condições instáveis de detritos que causam entupimento rápido

Vantagens de engenharia:

• Permite a troca de cestas sem interromper o fluxo
• Mantém a pressão estável do sistema e evita o tempo de inatividade
• Aumenta a confiabilidade operacional em serviços industriais exigentes

A configuração duplex é frequentemente selecionada em sistemas de petróleo e gás, processamento químico e geração de energia

---

Documentação técnica e de referência da série Standard 150/300

Referência da série Standard 150/300 (oferta de catálogo)

Esta página resume nossa oferta padrão. Tabelas detalhadas de dimensões estão disponíveis no catálogo.
Outros tamanhos/classes estão disponíveis mediante confirmação técnica.

As dimensões detalhadas estão disponíveis na seção Catálogo da série 150/300 (PDF).

---

Lista de verificação de solicitação de cotação (obtenha uma cotação precisa mais rapidamente)

Para fornecer uma seleção e cotação corretas, inclua:

1. Tamanho da linha: Por exemplo, NPS 4″ (DN100)

2. Classe de pressão / pressão de projeto: Por exemplo, Classe 300

3. Mídia e temperatura: Por exemplo, água de resfriamento, 60°C

4. Filtragem necessária: Por exemplo, malha 40 / perfuração de 1,0 mm

5. Conexão final: RF flangeado / BW / outros

6. Material do corpo e da cesta: Por exemplo, corpo WCB + cesto 316 (ou CF8M)

7. Opções (se necessário): blow-off, torneiras DP, tampa de abertura rápida, inserção magnética, encamisado, etc.

Não tem certeza sobre alguns detalhes? Envie sua solicitação de cotação agora - podemos fazer o acompanhamento com suporte de dimensionamento.

---

Perguntas frequentes (filtro de cesta)

O que é um filtro de cesto?

Um filtro de cesto é um dispositivo de filtragem de tubulação com classificação de pressão usado para remover contaminantes sólidos de fluidos de processo. Ele captura os detritos dentro de um elemento de cesto removível para proteger os equipamentos a jusante, como bombas, válvulas e trocadores de calor.

Como funciona uma peneira de cesto?

Um filtro de cesto funciona direcionando o fluido para uma câmara de cesto, onde o fluxo passa por um cesto perfurado ou revestido de malha. As partículas sólidas são retidas dentro da cesta, enquanto o fluido limpo sai a jusante. À medida que os detritos se acumulam, a pressão diferencial (ΔP) aumenta, indicando a necessidade de limpeza.

Qual é a diferença entre um filtro de cesto e um filtro em Y?

Um filtro de cesto oferece maior capacidade de retenção de sujeira, menor queda de pressão no estado limpo e manutenção mais fácil pela parte superior. Um filtro em Y é mais compacto e adequado para linhas menores ou instalações com espaço limitado. Consulte a seção Filtro de cesto vs. Filtro em Y acima para obter orientações detalhadas sobre a seleção.

Que tamanho de malha devo usar em uma peneira de cesto?

A seleção do tamanho da malha depende do tamanho da partícula, do tipo de detrito e da sensibilidade do equipamento a jusante. As faixas típicas são de 20 a 40 mesh para proteção da bomba e de 100 a 200 mesh para filtragem mais fina, como bicos ou equipamentos de precisão. Para uma seleção exata, consulte o Guia de seleção de malha e perfuração de cestas acima.

Como faço para escolher entre malha e perfuração?

Os cestos perfurados são usados para filtragem grosseira com menor queda de pressão e maior resistência, enquanto os revestimentos de malha proporcionam uma precisão de filtragem mais fina. Na maioria das aplicações industriais, um cesto de suporte perfurado com um revestimento de malha é usado para equilibrar a resistência e o desempenho da filtragem.

O que acontece se a malha for muito fina?

Se a malha for muito fina, a cesta ficará entupida rapidamente, aumentando a pressão diferencial (ΔP), reduzindo a taxa de fluxo e exigindo limpeza frequente. Em casos graves, o excesso de ΔP pode afetar o desempenho da bomba e a estabilidade do sistema.

Você pode fornecer uma avaliação da queda de pressão (ΔP)?

Sim. Podemos fornecer uma avaliação da queda de pressão com base em sua taxa de fluxo, propriedades do fluido e configuração de cesto selecionada. Isso ajuda a garantir que o tamanho da malha ou da perfuração selecionada atenda aos limites de ΔP do sistema.

Quando devo usar um filtro de cesto duplex?

Um filtro de cesto duplex deve ser usado quando a operação contínua for necessária e o desligamento para limpeza não for aceitável. Ele permite que um cesto seja limpo enquanto o outro permanece em serviço.

Onde deve ser instalado um filtro de cesto?

Os filtros de cesto são normalmente instalados a montante de equipamentos críticos, como bombas, válvulas de controle, medidores de fluxo e trocadores de calor, para evitar danos causados por detritos na tubulação.

Qual é a manutenção necessária para um filtro de cesto?

A manutenção de rotina inclui o monitoramento da pressão diferencial, a remoção e a limpeza do cesto, a inspeção de vedações e juntas e a substituição de componentes danificados, quando necessário.

Você pode fornecer documentação e certificações?

Sim. Podemos fornecer certificações de materiais (EN 10204 3.1 / 3.2, se necessário), relatórios de testes hidrostáticos, registros de inspeção e documentação do projeto para dar suporte aos requisitos de aquisição e conformidade.

Vocês podem me ajudar a selecionar o filtro de cesto certo para a minha aplicação?

Sim. Forneça o tamanho da linha, a vazão, o tipo de fluido, a temperatura, a pressão, as características dos detritos e os requisitos do equipamento a jusante. Nossa equipe de engenharia recomendará a configuração ideal do filtro de cesto, incluindo o tamanho da malha ou da perfuração e a avaliação da queda de pressão.

---

Em resumo

Um filtro de cesto de tamanho adequado é uma das maneiras mais econômicas de proteger equipamentos críticos de tubulação e reduzir o tempo de inatividade não planejado.
Para obter confirmação técnica e de preços, envie os detalhes de sua aplicação abaixo. Nossa equipe de engenharia analisará e responderá prontamente.
