Válvula de retenção de pistão

Última atualização: Março de 2026
Autor: Equipe de engenharia de válvulas da NTGD

Este artigo é mantido pela equipe de engenharia da NTGD e é atualizado regularmente com base nos padrões API, na experiência do projeto e no feedback de aplicações reais em campo. As informações fornecidas se concentram em orientações práticas de seleção, incluindo dimensionamento de Cv, considerações de pressão-temperatura, práticas de instalação e comportamento de desempenho em sistemas de vapor, bombas e alta pressão.

---

Uma válvula de retenção de pistão é normalmente selecionada para sistemas de tubulação em que o fluxo reverso pode danificar bombas, caldeiras ou outros equipamentos críticos. Em comparação com uma válvula de retenção de giro, O sistema de vedação de alta pressão, que utiliza o movimento linear guiado do disco e um fechamento mais controlado, é uma opção prática para serviços de alta pressão, alta temperatura e vapor, nos quais a estabilidade da vedação é importante.

As válvulas de retenção de pistão NTGD estão disponíveis em NPS 1/2 a NPS 4 e Classe 150 a 2500, e são projetados para API 602 e testado para API 598. Dependendo do tamanho da válvula, da classe de pressão e da configuração do trim, as válvulas de retenção com pistão NTGD podem oferecer uma ampla faixa de Cv para seleção de engenharia, enquanto o fechamento guiado do pistão ajuda a reduzir o risco de golpes de aríete e golpe de aríete em serviços exigentes, como vapor e água de alimentação de caldeira.

Esta página foi criada como um recurso prático de seleção. Ela abrange Orientação sobre CV e dimensionamento, princípio de funcionamento, especificações técnicas, referência de pressão-temperatura, comparação entre pistão e giro, notas de instalação, solução de problemas, testes e suporte a RFQ para que engenheiros e compradores possam tomar uma decisão de seleção mais confiante.

---

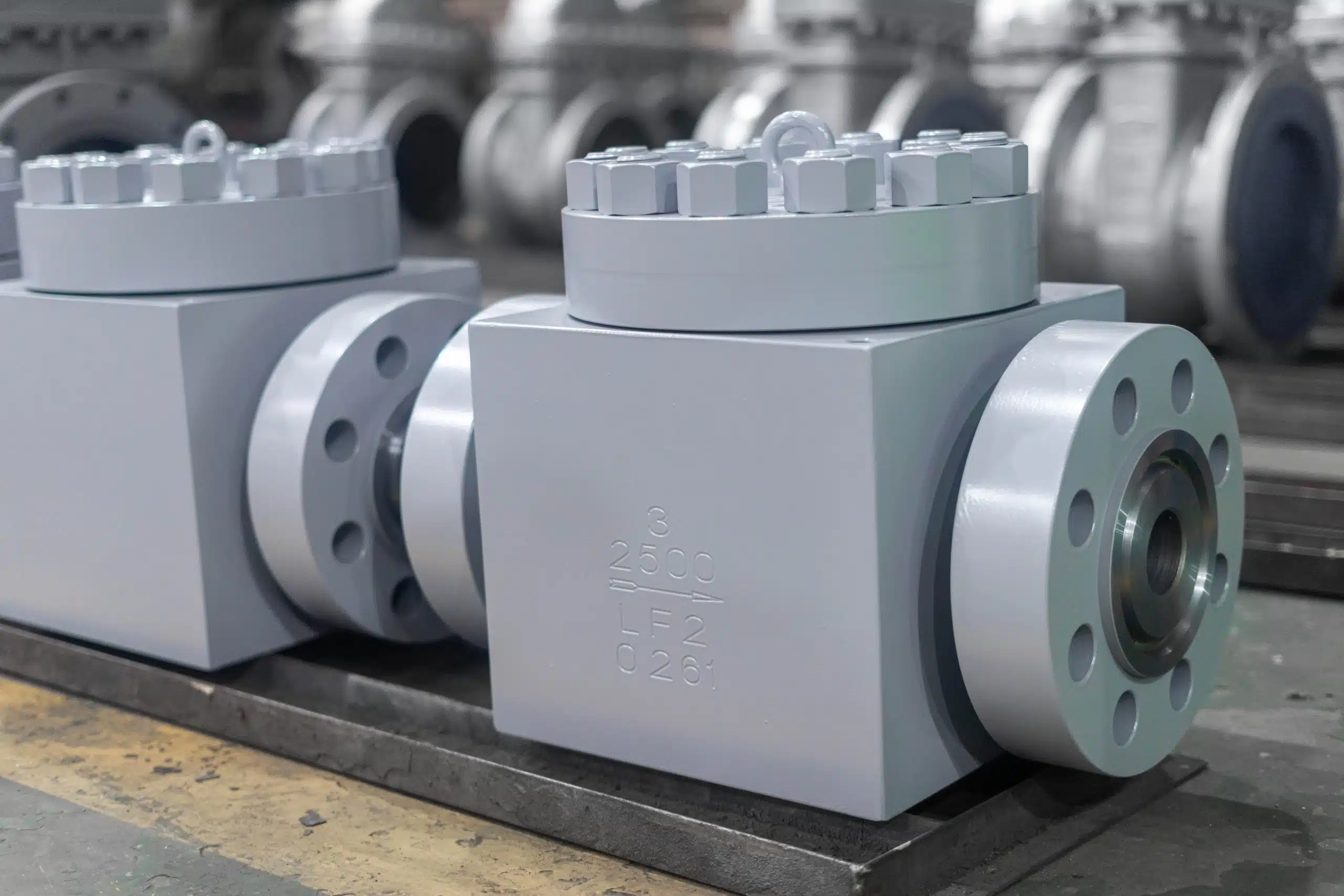

Resumo rápido do produto

---

O que é uma válvula de retenção de pistão?

Uma válvula de retenção de pistão é uma válvula sem retorno projetada para permitir o fluxo direto e impedir automaticamente o fluxo reverso quando as condições de pressão mudam. Ela não requer um atuador ou operador manual. Em vez disso, ela abre e fecha automaticamente de acordo com o diferencial de pressão através da válvula.

O que separa uma válvula de retenção de pistão de uma válvula de retenção mais simples? válvula de retenção é seu elemento de fechamento guiado. O disco ou o pistão se move em um caminho linear controlado em vez de oscilar em uma dobradiça. Em muitos projetos, a força da mola e os recursos de amortecimento ajudam a reduzir o fechamento abrupto e a melhorar a repetibilidade da vedação. É por isso que as válvulas de retenção com pistão são comumente usadas em sistemas de vapor, linhas de condensado, sistemas de água de alimentação de caldeiras, serviço de descarga de bombas e outras aplicações industriais de alta pressão.

Do ponto de vista da seleção, uma válvula de retenção de pistão geralmente é escolhida quando a aplicação exige:

• alinhamento controlado do disco
• assentamento confiável sob pressão flutuante
• Adequação para serviços de alta pressão
• melhor controle de fechamento do que um projeto de giro padrão em linhas críticas

Para os compradores que estão comparando alternativas, esse não é apenas um “tipo de válvula de retenção” genérico. Geralmente é a opção preferida quando a proteção contra fluxo reverso precisa suportar confiabilidade do equipamento, comportamento de desligamento controlado e seleção de engenharia mais rigorosa.

---

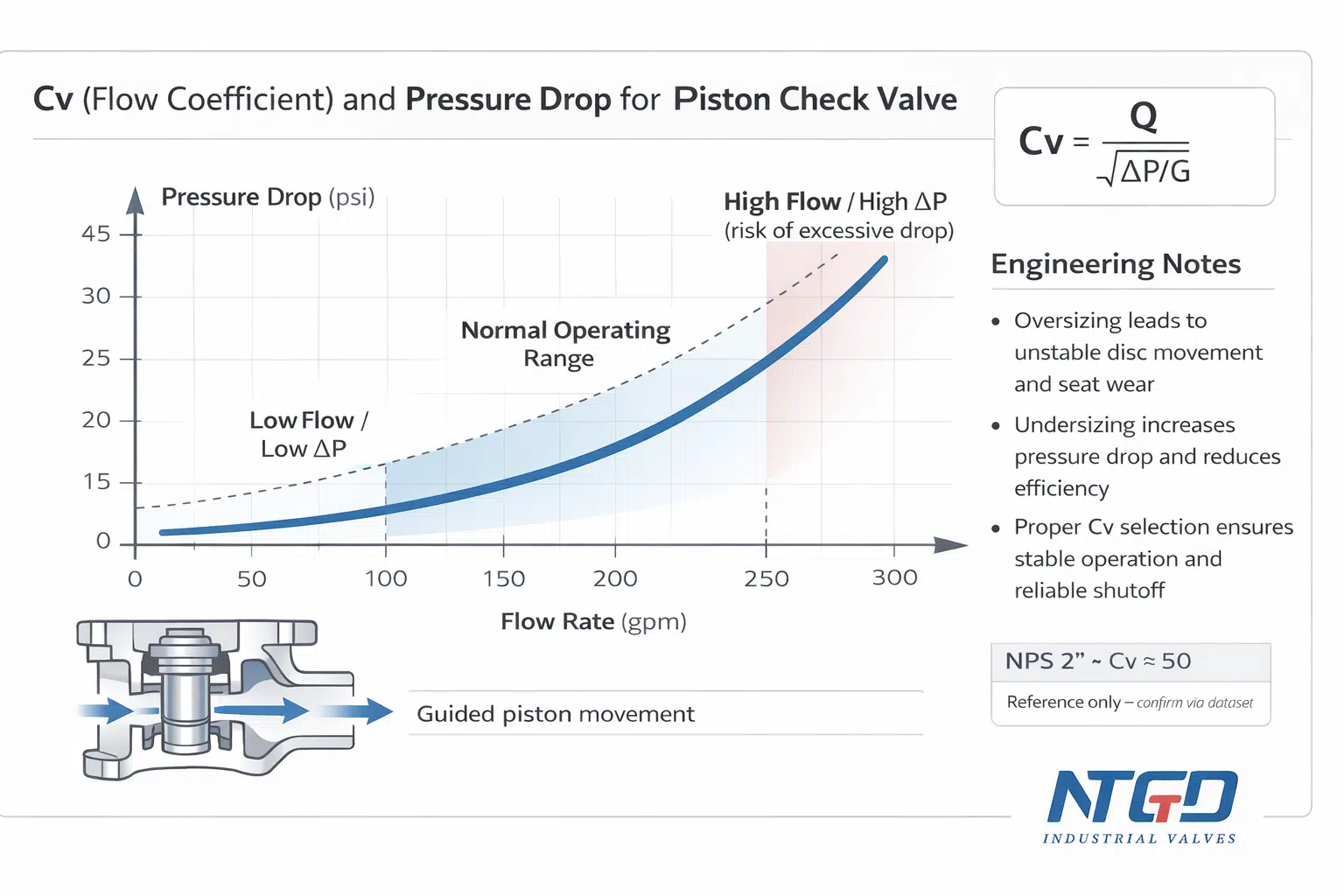

Guia de seleção de valores de Cv e dimensionamento de válvulas de retenção de pistão

Para muitos engenheiros de projeto, essa é a parte mais importante da página. Somente o tamanho da linha não é suficiente para selecionar corretamente uma válvula de retenção de pistão. O Cv, a queda de pressão permitida, o meio de serviço e o perfil operacional afetam o desempenho.

O que é Cv?

O coeficiente de fluxo (Cv) é o número de galões americanos de água por minuto que passarão pela válvula a 60°F com uma queda de pressão de 1 psi. Em termos práticos, o Cv é usado para estimar:

• queda de pressão na válvula
• se a válvula está superdimensionada ou subdimensionada
• se a válvula selecionada operará de forma estável na condição real do processo

Uma válvula de retenção de pistão selecionada apenas pelo tamanho da tubulação ainda pode ter um desempenho ruim se o Cv e o diferencial de pressão forem ignorados.

Por que o currículo é importante em projetos reais

Nos casos de suporte de campo da NTGD, as válvulas de retenção de pistão superdimensionadas são uma das causas mais comuns de movimento instável do disco, desgaste prematuro da sede e fechamento inconsistente. Uma válvula muito grande pode permanecer parcialmente aberta durante o serviço normal, o que aumenta o desgaste e reduz a confiabilidade da sede. Uma válvula muito pequena pode criar uma queda de pressão desnecessária e reduzir a eficiência do sistema.

Fórmula básica de Cv para serviço líquido

Para serviços com líquidos, uma referência de engenharia comum é:

Cv = Q / √(ΔP / G)

Onde:

• Q = vazão (gpm)
• ΔP = queda de pressão na válvula (psi)
• G = gravidade específica do fluido

Referência básica de Cv para serviço de vapor

Para o serviço de vapor, o dimensionamento deve se basear no fluxo de vapor, na pressão de entrada, na condição de temperatura e na queda de pressão. Na prática, muitos engenheiros usam um software de dimensionamento interno ou o suporte do fabricante para a seleção do serviço de vapor, pois a intermitência, a compressibilidade e o perfil operacional devem ser analisados cuidadosamente.

Tabela de referência de Cv NTGD típica

A tabela a seguir serve apenas para seleção preliminar. Os valores finais de Cv devem ser confirmados com base na folha de dados técnicos e no projeto real do trim.

Nota de engenharia de dimensionamento

O superdimensionamento é um dos erros de campo mais comuns. Nas análises de aplicações da NTGD, as válvulas de retenção superdimensionadas são repetidamente associadas a:

• deslocamento instável do disco
• desgaste irregular do assento
• consistência de vedação reduzida
• maior risco de colisão durante a reversão do fluxo

Para a seleção do projeto, a válvula deve ser dimensionada com base em condições reais de fluxo operacional, e não apenas o tamanho nominal da linha.

---

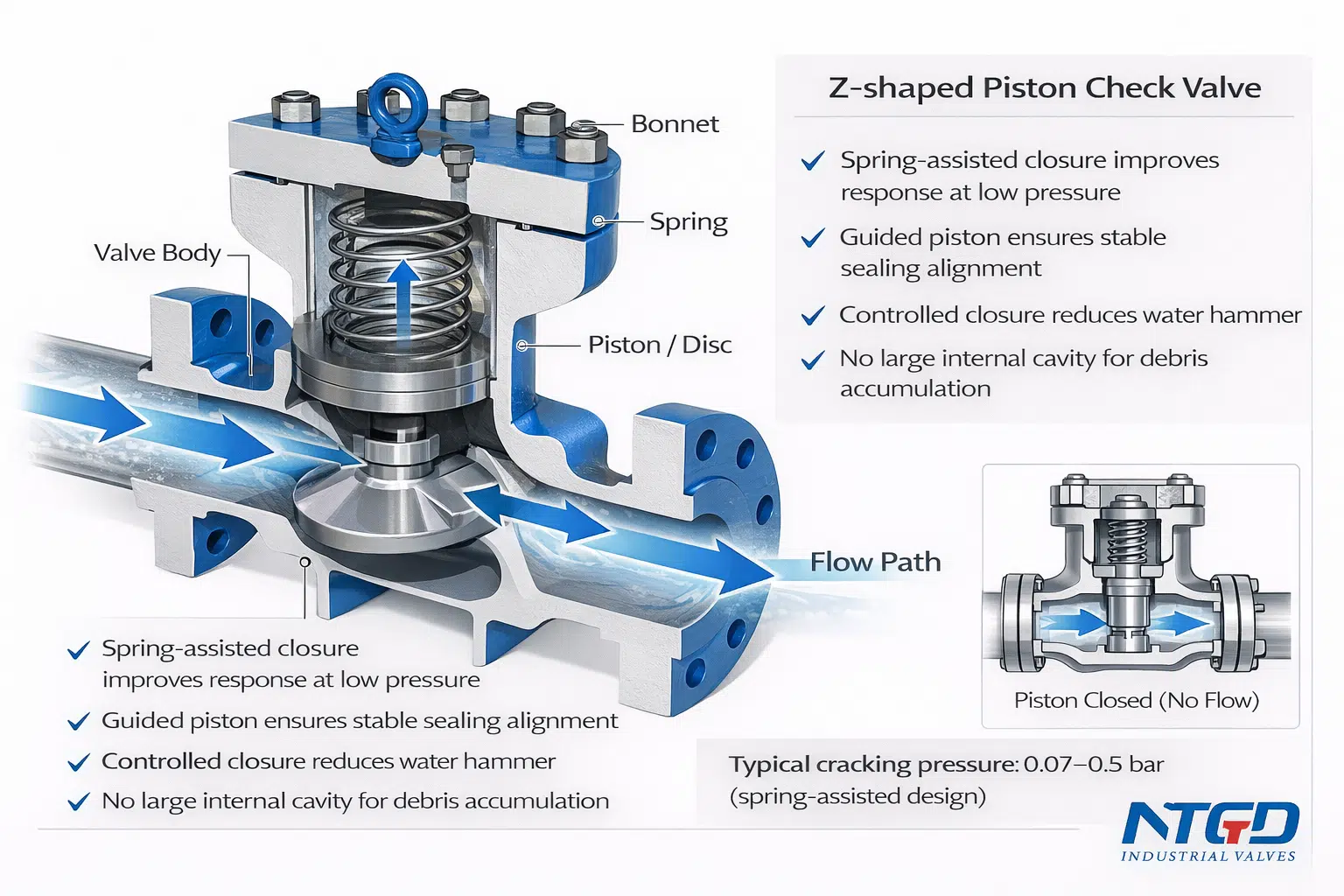

Como funciona uma válvula de retenção de pistão

Uma válvula de retenção de pistão opera com base em pressão diferencial.

Quando a pressão de entrada excede a pressão de saída em um valor suficiente para superar o peso do disco e a força da mola, o disco se levanta da sede e cria uma passagem de fluxo. Quando o fluxo para frente diminui ou a pressão reversa se desenvolve, o disco retorna à sede e fecha o caminho do fluxo antes que ocorra um refluxo significativo.

Em termos práticos, a sequência operacional é a seguinte:

1. Válvula fechada em condição de ausência de fluxo

Quando não há pressão de avanço, o disco permanece encaixado. A gravidade e, em projetos assistidos por mola, a força da mola ajudam a manter a válvula fechada.

2. A pressão frontal levanta o disco

À medida que o meio entra pelo lado da entrada, a pressão aumenta sob o pistão. Quando a força de abertura excede a força de fechamento, o pistão se eleva em um movimento linear guiado.

3. Fluxo total para frente

Com o disco levantado, o fluido passa pela válvula. Como o movimento é guiado, o disco permanece alinhado com a sede e a área da guia durante a operação.

4. Queda de pressão ou fluxo reverso

Quando a pressão a montante cai abaixo da pressão a jusante, a pressão diferencial reversa empurra o pistão de volta para a sede.

5. A válvula fecha

O disco retorna à sede e bloqueia o fluxo reverso. Em comparação com uma válvula de retenção de giro, o fechamento pode ser mais controlado, especialmente em projetos assistidos por mola ou com suporte de amortecimento.

Notas de engenharia para serviços de alta pressão

Para projetos assistidos por mola, pressão típica de rachadura está frequentemente no intervalo de 0,07 a 0,5 bar, dependendo da configuração da mola e da aplicação. Em serviços em que o golpe de aríete é uma preocupação, o amortecimento e o fechamento guiado podem reduzir a velocidade de fechamento e melhorar o comportamento de desligamento.

No trabalho de seleção de NTGD, as válvulas de retenção de pistão são geralmente preferidas quando a orientação do disco e a estabilidade da sede são mais importantes do que obter a menor queda de pressão possível. Essa troca é particularmente relevante em linhas de vapor, serviço de água de alimentação da caldeira e serviço de proteção da bomba.

---

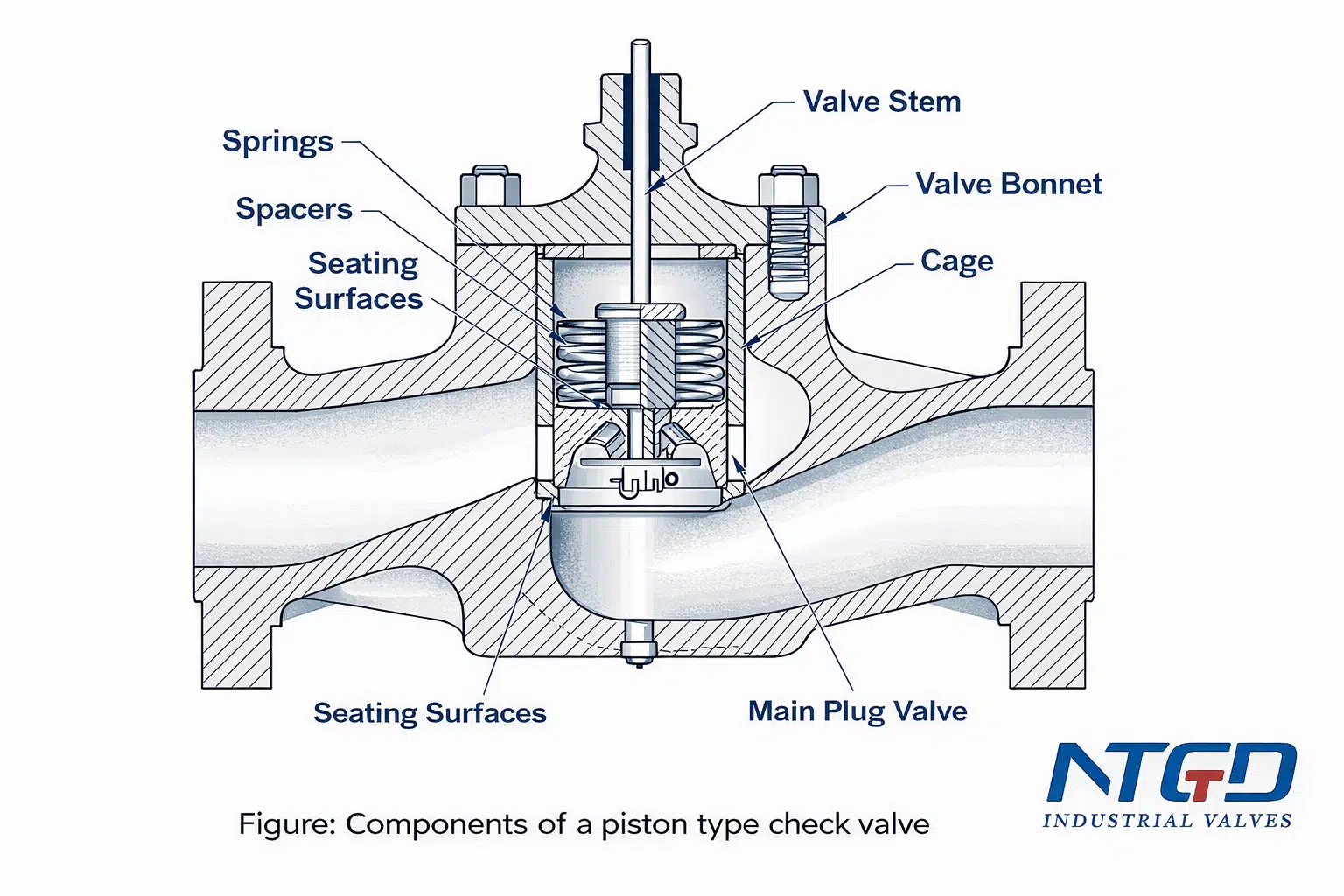

Principais componentes de uma válvula de retenção de pistão

Entender a estrutura interna é importante tanto para a seleção quanto para a manutenção. Uma válvula de retenção de pistão pode parecer simples por fora, mas seu desempenho em campo depende do ajuste e da interação de várias peças internas.

Corpo da válvula

O corpo da válvula forma o principal limite de pressão e contém o caminho do fluxo. Ele deve suportar os requisitos de pressão, temperatura e compatibilidade de mídia do sistema. Os materiais comuns incluem aço carbono, aço inoxidável e aço-liga.

Boné

O castelo envolve a seção superior da válvula e fornece acesso aos componentes internos. Dependendo do projeto e da classe de pressão, a construção do castelo pode ser rosqueada, aparafusada, soldada ou vedada por pressão.

Disco ou pistão

O pistão é o elemento de fechamento móvel. Diferentemente de uma válvula de retenção de giro, ele se desloca em um caminho linear guiado, o que permite um melhor alinhamento com a sede.

Assento

A sede forma a superfície de vedação com o disco. Em projetos de alta pressão, a seleção do revestimento e da guarnição da sede influencia fortemente o desempenho de fechamento de longo prazo.

Primavera

Uma mola ajuda a suportar um fechamento mais rápido e uma melhor resposta em uma pressão diferencial mais baixa. Isso é particularmente útil quando é necessário um rápido fechamento de fluxo reverso.

Área da guia/cilindro

A seção da guia mantém o pistão alinhado durante o movimento. A usinagem adequada da guia reduz o desgaste do excêntrico e ajuda a preservar a confiabilidade da vedação.

Dash-Pot ou efeito de amortecimento

Em alguns projetos de válvulas de retenção com pistão, o amortecimento reduz o fechamento abrupto e ajuda a controlar a batida durante paradas da bomba ou condições de fluxo instáveis.

---

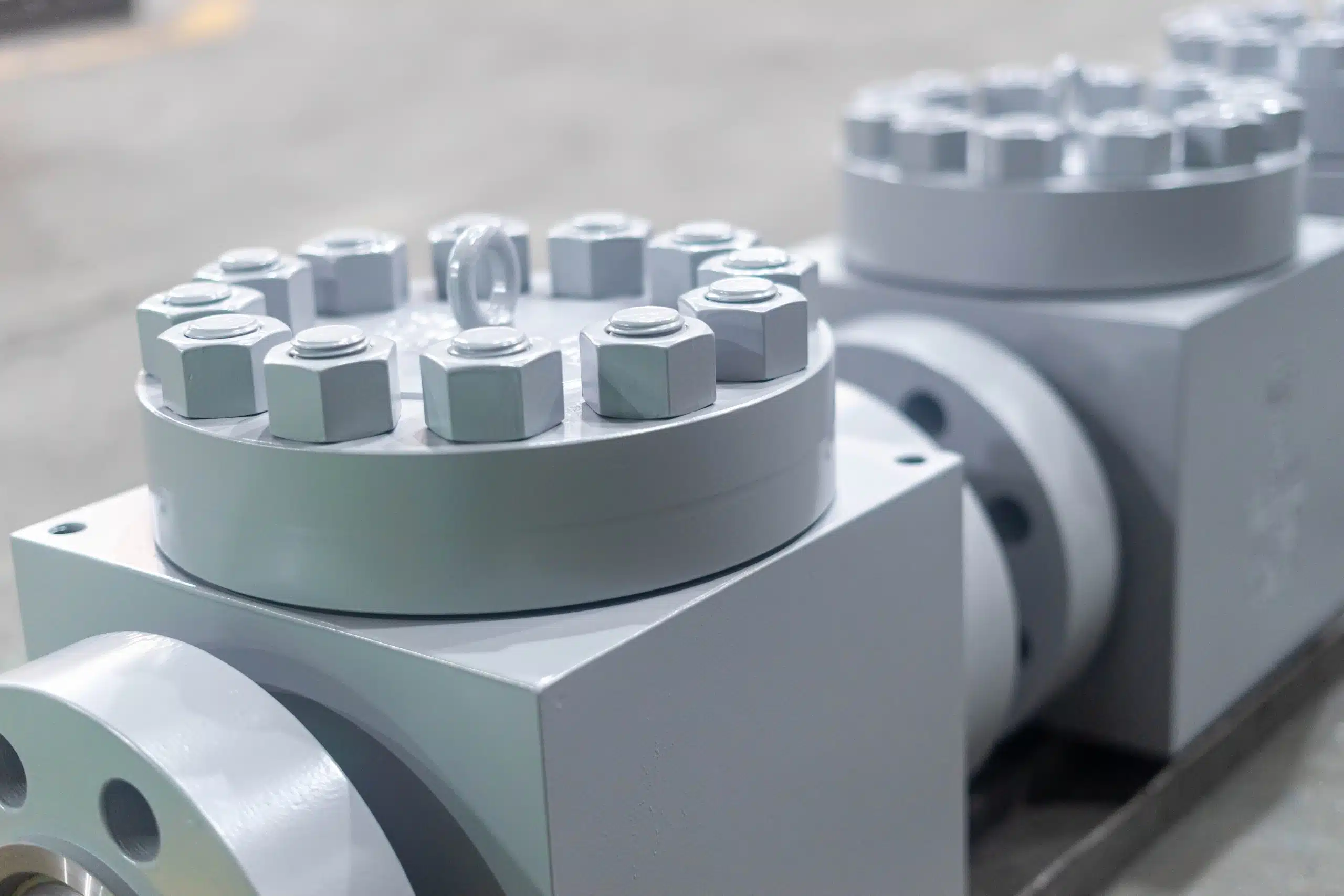

Especificações técnicas da válvula de retenção de pistão NTGD

A tabela abaixo fornece uma visão geral prática da seleção das válvulas de retenção com pistão NTGD.

Orientação para seleção de materiais

A seleção de materiais nunca deve ser tratada como uma formalidade. Em projetos reais, os materiais da carroceria e do acabamento devem combinar:

• temperatura do processo
• risco de corrosão
• classe de pressão
• requisito de desligamento
• expectativas de intervalo de manutenção

Como regra geral:

• Aço carbono é comumente usado em aplicações industriais gerais e de vapor.
• Aço inoxidável é preferível para serviços corrosivos ou sensíveis à limpeza.
• Liga de aço pode ser selecionado para temperaturas elevadas ou condições de serviço mais exigentes.

Para serviços severos, a compatibilidade da mídia e a seleção do corte devem ser analisadas antes do pedido final.

---

Referência de classificação de pressão e temperatura

Para válvulas de retenção com pistão de aço forjado, a capacidade de pressão-temperatura depende do material do corpo, do acabamento, da conexão final e do código de projeto aplicável. A referência a seguir é apenas para revisão preliminar de engenharia.

Referência em aço carbono, classe 1500

Nota de referência de engenharia: A pressão final permitida depende do grau do material, da base do código e dos detalhes de construção da válvula. Para uso no projeto, confirme a classificação aplicável na folha de dados técnicos da NTGD ou no pacote de desenhos específicos do projeto.

Essa seção é importante porque muitos pesquisadores que procuram uma válvula de retenção de pistão não estão simplesmente perguntando “o que é isso?”. Eles estão perguntando se uma válvula específica pode operar a uma pressão e temperatura definidas em serviços de vapor, condensado, produtos químicos ou descarga de bombas.

---

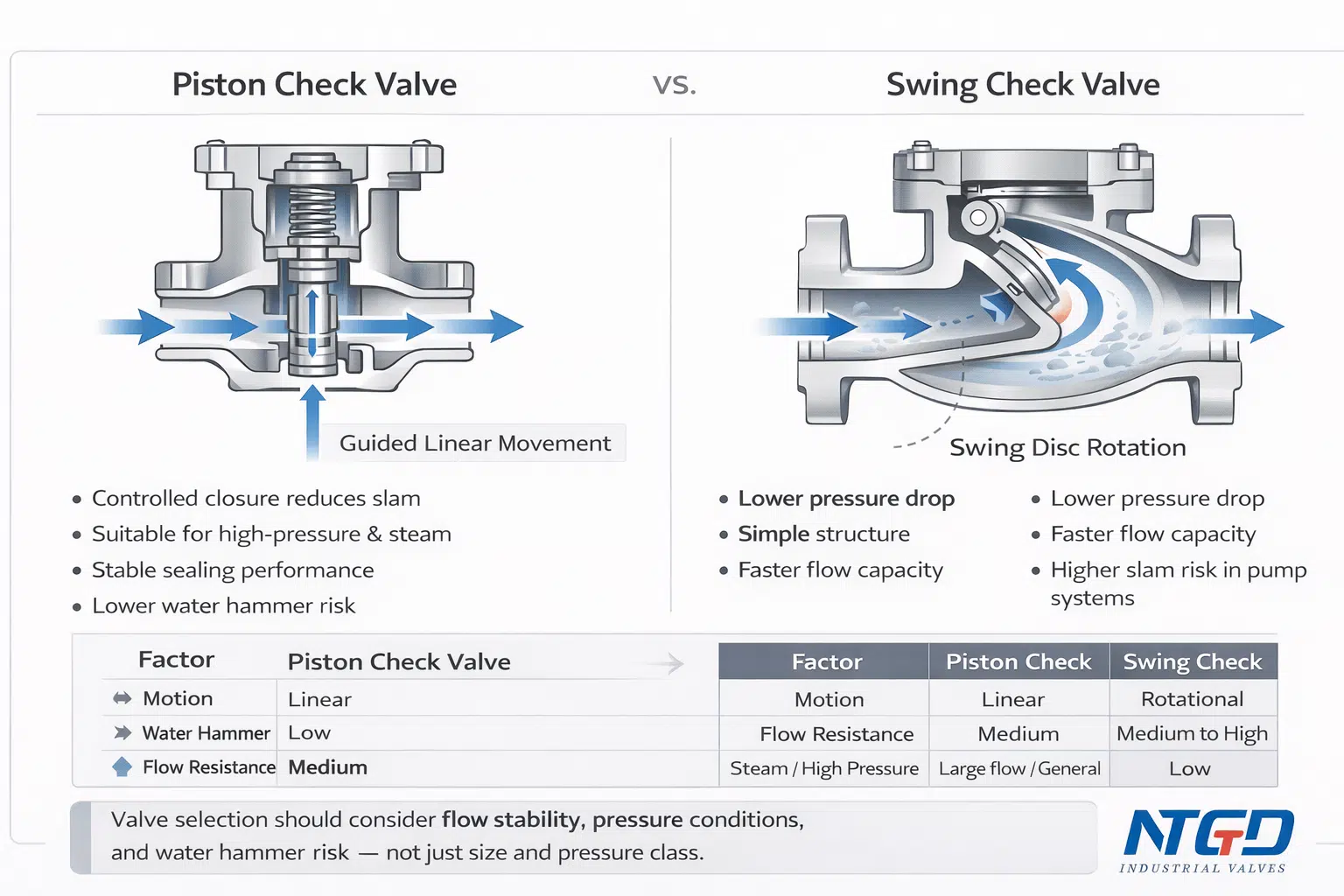

Válvula de retenção de pistão vs. válvula de retenção giratória

Esse é um dos pontos de comparação mais importantes para compradores, engenheiros e equipes de EPC. Ambos os tipos de válvula impedem o fluxo reverso, mas se comportam de forma diferente em serviço.

Quando uma válvula de retenção de pistão é a melhor opção

Escolha uma válvula de retenção de pistão quando precisar:

• orientação de disco mais estável
• assento confiável em serviços de alta pressão
• Adequação para sistemas de vapor ou de água de alimentação de caldeiras
• controle de fechamento aprimorado em relação a projetos do tipo oscilante

Quando uma válvula de retenção oscilante pode ser melhor

Escolha uma válvula de retenção de giro quando:

• o tamanho da linha é maior
• a queda de pressão é a principal preocupação
• as condições de serviço são menos severas
• uma simples prevenção de fluxo reverso de uso geral é suficiente

Guia de decisão rápida

Se o fluxo reverso puder danificar o equipamento ou desestabilizar o processo, as válvulas de retenção de pistão geralmente justificam seu uso por meio de um fechamento mais controlado e de um comportamento de vedação mais forte.

---

Quando usar uma válvula de retenção de pistão

Uma válvula de retenção de pistão não é a resposta certa para todas as tubulações, mas é altamente eficaz no serviço certo. Ela é comumente usada onde a prevenção de refluxo deve permanecer confiável sob flutuação de pressão, estresse de temperatura ou ciclos operacionais repetidos.

Aplicações típicas

Sistemas de água de alimentação de caldeiras

Um dos usos mais comuns. Nesses sistemas, o fluxo reverso pode danificar as bombas e desestabilizar a operação da caldeira. Uma válvula de retenção de pistão oferece fechamento controlado e comportamento de desligamento mais forte do que as alternativas mais simples.

Linhas de vapor de alta pressão

As válvulas de retenção de pistão são frequentemente selecionadas para serviços de vapor devido ao movimento guiado do disco, ao projeto forjado compacto e à adequação a classes de pressão mais altas.

Linhas de descarga da bomba

Quando o desligamento da bomba pode causar refluxo, as válvulas de retenção de pistão ajudam a proteger o equipamento e a manter o controle do fluxo direcional.

Linhas de processo de petróleo e gás

Usada onde a construção compacta da válvula de retenção forjada e o desempenho confiável de não retorno são necessários.

Indústrias químicas e de processos

Com a seleção correta do material, as válvulas de retenção com pistão podem ser usadas em serviços químicos em que a resistência à corrosão e a integridade do fechamento são importantes.

Sistemas de processos industriais e de serviços públicos

Também usado em linhas de condensado, fluido térmico e outras linhas de processo em que o fluxo deve ser mantido em apenas uma direção.

Aplicativos em que é necessária uma revisão adicional

Uma válvula de retenção de pistão deve ser analisada cuidadosamente quando:

• a mídia contém sólidos ou detritos pesados
• o fluxo pulsante é grave
• A queda de pressão mínima é uma prioridade máxima
• estão envolvidos tamanhos de linha muito grandes

Nessas situações, a válvula deve ser selecionada com base nas condições reais de operação e não em uma preferência genérica de tipo de válvula.

Quando não usar uma válvula de retenção de pistão sem revisão

Uma válvula de retenção de pistão pode não ser a primeira opção preferida quando:

• o fluido do processo contém sólidos abrasivos que podem danificar as superfícies da sede e da guia
• a queda de pressão extremamente baixa é mais importante do que o fechamento controlado
• O tamanho da tubulação excede a faixa usual de válvulas forjadas para um projeto compacto no estilo API 602
• o serviço é altamente pulsante e requer um projeto especializado de controle de surtos

Isso não exclui automaticamente uma válvula de retenção de pistão, mas significa que é necessária uma análise de engenharia.

---

Orientação para instalação e notas de manutenção

A instalação inadequada pode causar um desempenho ruim, mesmo quando a própria válvula é fabricada corretamente. Esse é um dos motivos mais comuns de reclamações de campo que podem ser evitadas.

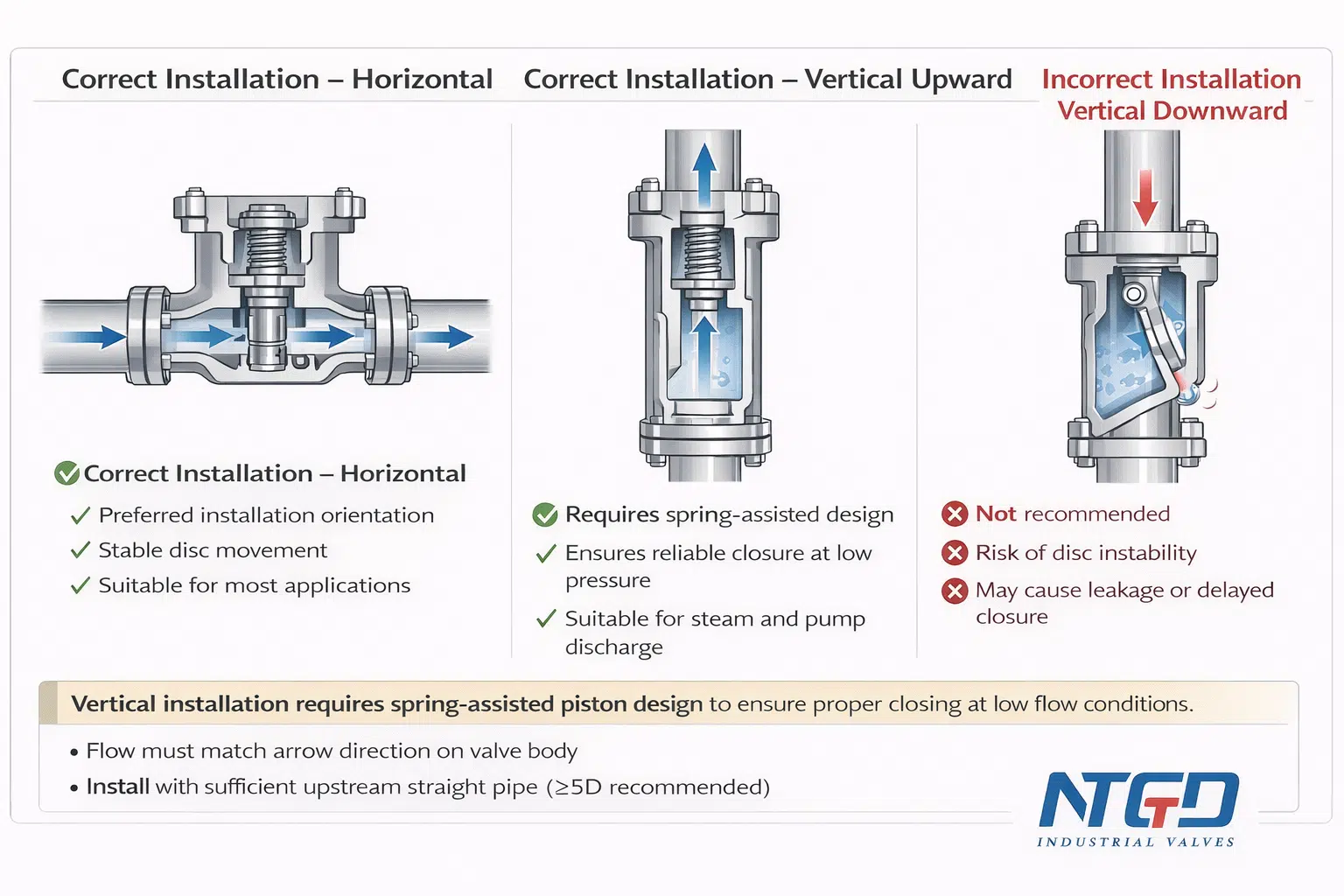

Prática de instalação recomendada

• Instale de acordo com o seta de direção do fluxo marcado no corpo da válvula.
• A instalação horizontal é geralmente preferida.
• A instalação vertical de fluxo ascendente pode ser aceitável para projetos adequados.
• Para instalações verticais, o fechamento assistido por mola é geralmente recomendado para suportar o desligamento confiável com pressão diferencial mais baixa.
• O fluxo vertical descendente geralmente não é recomendado, a menos que o projeto seja especificamente confirmado para essa orientação.

Antes da instalação, confirme:

• o tamanho da válvula e a classe de pressão correspondem à especificação da linha
• o material do corpo corresponde à mídia do processo
• as superfícies de vedação estão limpas
• nenhum detrito de transporte permaneça dentro da válvula
• o tipo de conexão final corresponde ao sistema de tubulação

Notas de manutenção

A manutenção das válvulas de retenção de pistão geralmente é simples, mas o intervalo de manutenção depende da limpeza do meio, da frequência do ciclo, da temperatura e da criticidade do sistema.

A manutenção de rotina deve incluir:

• inspeção do assento e do disco
• Verificação de desgaste ou de marcas
• verificação do movimento livre do disco
• substituição da junta ou da vedação, se necessário
• verificação do acúmulo de detritos na área da guia

Em serviços críticos, a inspeção preventiva é preferível a esperar por sintomas de vazamento ou de fluxo reverso.

---

Problemas comuns de campo e como evitá-los

Com base na experiência de suporte de campo da NTGD, a maioria dos problemas de válvulas de retenção de pistão observados em serviço não é causada apenas por defeitos de fabricação. Na maioria das vezes, eles estão ligados a dimensionamento incorreto, instalação inadequada, má combinação de materiais ou condições de aplicação que não foram totalmente analisadas durante a seleção.

Não há fluxo através da válvula

Possíveis causas:

• instalado na direção errada
• tubulação a montante ou a jusante bloqueada
• disco incapaz de se mover devido a detritos ou danos

O que verificar:

• confirmar a direção da seta do corpo
• inspecionar a tubulação quanto a bloqueios
• inspecionar os componentes internos quanto a obstruções

Vazamento na conexão entre a válvula e o tubo

Possíveis causas:

• parafusos soltos ou conexão rosqueada
• junta danificada
• torque de instalação incorreto
• preparação de conexão de extremidade incompatível

O que verificar:

• aperto do parafuso do flange
• condição da junta
• prática de vedação de roscas
• alinhamento da tubulação

Vazamento quando a válvula está fechada

Possíveis causas:

• danos ao assento
• desgaste do disco
• partículas estranhas presas entre a sede e o disco
• incompatibilidade de material para condições de serviço

O que verificar:

• limpar as superfícies de vedação
• inspecionar a condição do assento e do disco
• processo de revisão da adequação da mídia e do material

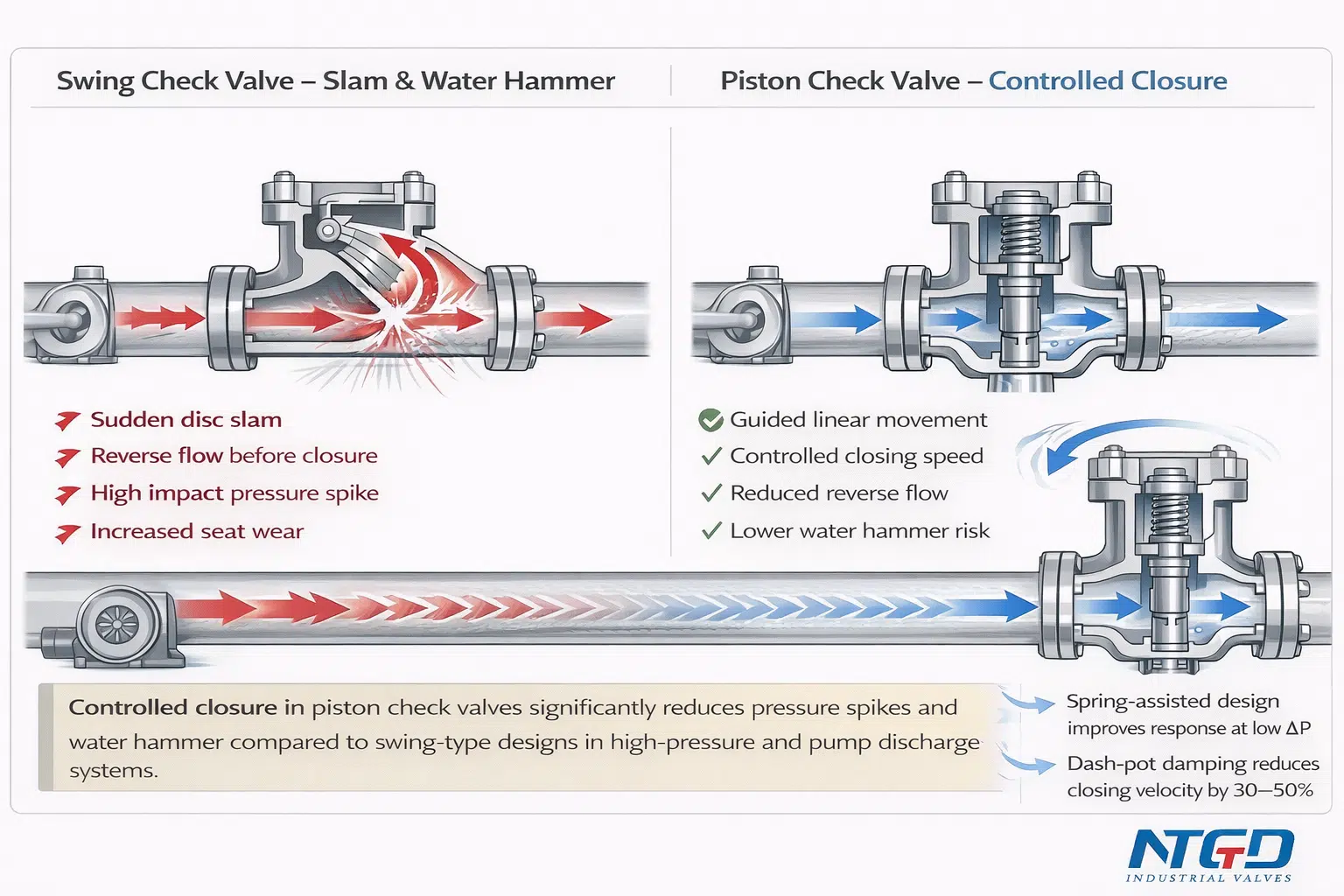

Preocupações com ruídos, batidas ou golpes de aríete

Possíveis causas:

• parada repentina da bomba
• perfil de fluxo instável
• seleção de válvulas superdimensionadas
• tipo de válvula inadequado para a aplicação

Como a NTGD lida com isso:

As válvulas de retenção com pistão NTGD podem ser configuradas para melhorar o comportamento de desligamento em sistemas exigentes:

1. Fechamento assistido por mola - suporta uma resposta mais rápida do disco quando o fluxo cai, reduzindo o volume de fluxo reverso antes do fechamento.
2. Projeto de fechamento controlado - O movimento guiado do pistão ajuda a reduzir a batida do disco em comparação com o comportamento de fechamento oscilante.
3. Revisão do dimensionamento específico da aplicação - A análise de engenharia do perfil de fluxo e das condições operacionais ajuda a evitar o superdimensionamento, que é um dos principais fatores que contribuem para o fechamento instável e o risco de golpe de aríete.

Se o golpe de aríete for uma preocupação conhecida em seu sistema, inclua vazão, tipo de bomba, tamanho da linha, comprimento da tubulação, classe de pressão e perfil operacional em sua RFQ para que a configuração correta possa ser revisada.

Danos repetidos ao selo

Possíveis causas:

• escolha errada do material
• corrosão ou erosão da mídia
• serviço cíclico mais severo do que o esperado
• classe de pressão abaixo da especificação

O que fazer:

• reavaliar a seleção de materiais
• confirmar as condições de temperatura e pressão de serviço
• verificar se o tipo de assento corresponde às demandas do processo

Nota de campo NTGD:
Para aplicações críticas de vapor e água de alimentação de caldeiras, as válvulas de retenção de pistão assistidas por mola costumam ser preferidas em relação aos projetos de giro padrão, pois proporcionam fechamento mais previsível e melhor controle do comportamento de fechamento em condições de fluxo variáveis.

---

Fabricação, teste e controle de qualidade da NTGD

Para os compradores industriais, uma página de produto deve fazer mais do que explicar como uma válvula funciona. Ela também deve mostrar como a válvula é construída, verificada e preparada para o serviço.

As válvulas de retenção com pistão NTGD são fabricadas para aplicações em que a proteção contra fluxo reverso faz parte de um requisito mais amplo de confiabilidade do equipamento. Na prática, isso significa que é dada atenção não apenas à geometria da válvula, mas também ao controle do material, ao alinhamento da guia, à condição da sede, à integridade da pressão e à prontidão para embarque.

Em que nos concentramos durante a produção

• precisão de usinagem da carroceria e do capô
• alinhamento do disco e do assento
• integridade do limite de pressão
• acabamento da superfície das áreas de vedação
• consistência dimensional em tamanhos padrão
• marcação e preparação da rastreabilidade

Teste e inspeção

As válvulas de retenção de pistão NTGD são testadas de acordo com API 598. Dependendo do escopo do projeto e dos requisitos do pedido, a inspeção pode incluir:

• teste de pressão da carcaça
• teste de vazamento de assento
• inspeção dimensional
• verificação de marcação e rastreabilidade
• inspeção visual antes da embalagem e do envio

Referência de teste padrão

Para compradores industriais que comparam fabricantes, esse é o nível de detalhe que importa:

• Teste hidrostático da carcaça: normalmente com base na pressão nominal aplicável e nos requisitos de teste de acordo com a API 598
• Teste de vazamento do assento: verificados de acordo com os critérios de aceitação de vazamento da sede aplicáveis à construção da válvula
• Rastreabilidade: os registros de materiais e marcações podem ser revisados de acordo com os requisitos de documentação do projeto

Por que isso é importante em projetos reais

Para equipes de EPC, engenheiros de fábrica e gerentes de compras, a proteção contra fluxo reverso afeta:

• proteção da bomba
• confiabilidade da linha de vapor
• segurança do equipamento
• estabilidade do desligamento
• custo de manutenção

É mais provável que uma válvula de retenção de pistão selecionada, usinada e testada corretamente ofereça um desempenho estável em campo do que uma válvula escolhida apenas pelo tamanho nominal e pelo preço.

---

Por que escolher a NTGD para válvulas de retenção de pistão

A NTGD não posiciona as válvulas de retenção de pistão como itens genéricos de catálogo. Nós as posicionamos como produtos projetados para condições operacionais específicas.

O que os compradores geralmente precisam

Em RFQs reais, os compradores não estão solicitando apenas um nome de válvula. Eles geralmente decidem com base em:

• classe de pressão
• conexão final
• material da carroceria e do acabamento
• mídia de serviço
• faixa de temperatura
• documentação disponível
• requisitos de entrega

O que a NTGD apóia

A NTGD pode apoiar discussões de projetos que envolvam:

• Configurações padrão da válvula de retenção com pistão API 602
• seleção de materiais de carroceria e acabamento
• confirmação da conexão final
• Solicitações de folha de dados e documentação
• Suporte de cotação para requisitos específicos do projeto

Prioridades típicas do comprador que ajudamos a atender

• proteção confiável contra fluxo reverso
• projeto forjado compacto para serviços de alta pressão
• Adequação do material para meios de processo
• documentação e conformidade de testes
• resposta da engenharia antes da colocação do pedido

---

Suporte de engenharia, planilhas de dados e solicitação de cotação

Os diferentes visitantes desta página estão em diferentes estágios de decisão. Alguns estão comparando tipos de válvulas. Alguns já conhecem as condições de serviço e só precisam de confirmação. Alguns estão prontos para fazer a cotação.

Se você ainda estiver comparando opções

Comece com a planilha de dados técnicos, a referência de Cv e a comparação entre o pistão e o balanço acima.

Se você precisar de ajuda na seleção específica do projeto

Envie sua mídia, tamanho, classe de pressão, temperatura, conexão final e qualquer problema conhecido de queda de pressão ou golpe de aríete.

Se você estiver pronto para comprar

Solicite uma cotação com os detalhes de seu projeto.

Informações recomendadas sobre a solicitação de cotação:

• tamanho da válvula
• classe de pressão
• material do corpo
• requisito de assento ou acabamento
• conexão final
• mídia de serviço
• temperatura de trabalho
• quantidade
• requisitos de documentação ou inspeção

---

PERGUNTAS FREQUENTES

Qual é a classificação de pressão de uma válvula de retenção de pistão?

As válvulas de retenção com pistão NTGD estão disponíveis em classes de pressão de 150LB a 2500LB. A pressão real permitida depende do material do corpo, da temperatura de operação e da construção da válvula. Para serviços de vapor e alta pressão, a classificação de pressão-temperatura deve ser sempre verificada com base na folha de dados aplicável.

Qual é a diferença entre uma válvula de retenção de pistão e uma válvula de retenção de giro?

Uma válvula de retenção de pistão usa movimento linear guiado do disco, enquanto uma válvula de retenção de giro usa um disco articulado. As válvulas de retenção de pistão são geralmente preferidas quando é necessário um fechamento mais controlado, melhor comportamento de fechamento e maior adequação ao serviço de alta pressão.

Qual é o valor típico de Cv para uma válvula de retenção de pistão?

O Cv depende do tamanho da válvula e da classe de pressão. Para referência preliminar, um Válvula de retenção de pistão de 2 pode estar dentro da faixa mostrada na tabela Cv acima, dependendo da classe e do acabamento. Os valores finais de Cv devem ser confirmados na folha de dados técnicos do NTGD.

Uma válvula de retenção de pistão pode ser instalada verticalmente?

Depende do projeto da válvula e da direção do fluxo. A instalação horizontal é geralmente preferida. O fluxo vertical ascendente pode ser aceitável para configurações adequadas, e os projetos assistidos por mola são geralmente recomendados para suportar o fechamento confiável na instalação vertical.

Uma válvula de retenção de pistão requer uma mola para instalação vertical?

A mola não é necessária em todos os casos, mas geralmente é recomendada para serviços de fluxo vertical ascendente, pois permite um fechamento mais confiável com pressão diferencial mais baixa e durante a redução do fluxo.

Uma válvula de retenção de pistão é adequada para serviço de vapor?

Sim. As válvulas de retenção de pistão são comumente usadas em serviços de vapor e água de alimentação de caldeiras porque o movimento guiado do disco e o assentamento estável são vantajosos em aplicações de alta pressão.

Uma válvula de retenção de pistão pode reduzir o golpe de aríete?

Uma válvula de retenção de pistão pode ajudar a reduzir o risco de golpes de aríete e de golpe de aríete em comparação com o fechamento em estilo de giro, especialmente quando a válvula é corretamente dimensionada e configurada com recursos de projeto de fechamento controlado ou assistido por mola.

Quais materiais estão disponíveis para as válvulas de retenção de pistão?

As opções comuns incluem aço carbono, aço inoxidável e aço-liga. A seleção final do material deve se basear na pressão, na temperatura, no risco de corrosão e no meio do processo.

Uma válvula de retenção de pistão pode ser usada para serviço de gás?

Sim, dependendo da seleção do material, do requisito de fechamento e da condição de serviço. As aplicações de gás geralmente exigem uma análise mais detalhada do comportamento do fechamento e do diferencial de pressão, portanto, recomenda-se a confirmação da engenharia.

Com que frequência deve ser feita a manutenção de uma válvula de retenção de pistão?

O intervalo de manutenção depende da gravidade do serviço. Em serviços industriais gerais, recomenda-se a inspeção periódica da condição da sede, da limpeza da guia e do deslocamento do disco. Uma inspeção mais frequente é apropriada para vapor crítico, mídia perigosa ou serviço de alto ciclo.

Quando devo escolher uma válvula de retenção de pistão em vez de uma válvula de retenção de giro?

Escolha uma válvula de retenção de pistão quando o sistema exigir um movimento mais controlado do disco, uma vedação confiável, melhor adequação para serviço de vapor ou alta pressão ou uma proteção mais forte para bombas e equipamentos críticos. Escolha uma válvula de retenção de giro quando a queda de pressão mais baixa for mais importante e as condições de serviço forem menos exigentes.

---

Resumo final

Uma válvula de retenção de pistão é uma solução prática para evitar o fluxo reverso em sistemas em que a proteção do equipamento, a estabilidade da vedação e a confiabilidade do serviço são mais importantes do que o controle de fluxo reverso de baixo custo e baixa complexidade. Seu movimento de disco guiado a torna especialmente útil em serviço de vapor, água de alimentação de caldeira, descarga de bomba e outras aplicações industriais de alta pressão.

Para engenheiros e compradores, a escolha correta da válvula depende de mais do que o tamanho nominal. Cv, classe de pressão, classificação de pressão-temperatura, compatibilidade de material, orientação de instalação e condições operacionais reais tudo é importante. É por isso que a NTGD apresenta esse produto não apenas como uma válvula de catálogo, mas como uma solução de engenharia de fluxo reverso apoiada por dados técnicos, inspeção e análise de aplicação.

Se estiver selecionando uma válvula de retenção de pistão para um novo projeto ou necessidade de substituição, envie-nos suas condições operacionais e nossa equipe poderá ajudar a confirmar a configuração correta.

---

Pronto para especificar uma válvula de retenção de pistão para o seu projeto?

Antes de solicitar uma cotação, é útil ter as seguintes informações em mãos:

• Tamanho da válvula e classe de pressão
• material do corpo
• tipo de conexão final
• mídia e temperatura de serviço
• documentação necessária ou escopo de inspeção
• quaisquer restrições conhecidas de golpe de aríete, queda de pressão ou instalação
