Principais diferenças para aplicativos de engenharia
Explore as diferenças entre válvulas de aço fundido e forjado.
| Recursos | Válvulas globo de aço fundido | Válvulas globo de aço forjado |
|---|---|---|
| Processo de fabricação | Fabricado despejando aço derretido em moldes. | Moldado pela prensagem de aço sólido sob alta pressão. |
| Resistência e durabilidade | Boa resistência, mas menos durável em condições extremas. | Resistência superior, altamente durável para trabalhos difíceis. |
| Classificações de pressão | Lida com pressão média de forma eficaz. | Excelente para alta pressão e temperatura. |
| Custo | Mais econômico para tamanhos maiores. | Custo inicial mais alto devido à complexidade da fabricação. |
| Opções de tamanho | Disponível em tamanhos maiores e formas complexas. | Normalmente, são menores e mais compactos. |
| Prevenção de vazamentos | Boa vedação, mas pode exigir manutenção. | Excelente vedação, minimiza o risco de vazamento. |
| Aplicativos | Usado em vários setores, inclusive HVAC. | Ideal para setores de alto risco, como petróleo e gás. |
| Frequência de manutenção | Pode exigir reparos mais frequentes. | Necessidade de manutenção menos frequente. |
| Prazo de entrega | Prazos de entrega mais longos devido à fabricação. | Entrega mais rápida devido à produção mais simples. |
Ao escolher válvulas globo de aço fundido ou válvulas globo de aço forjado, a forma como elas são fabricadas é diferente. As válvulas de aço fundido são fabricadas despejando aço derretido em moldes. As válvulas de aço forjado são moldadas pressionando o aço com uma força forte. Isso afeta a resistência e a durabilidade das válvulas. Também decide onde elas funcionam melhor na engenharia. Aço fundido Válvulas globo são boas para tamanhos maiores e formas complicadas. A escolha da válvula certa ajuda seu sistema a funcionar bem, permanecer seguro e economizar dinheiro. Conhecer essas diferenças o ajuda a escolher o que atende às suas necessidades.
Principais conclusões
- Saiba como elas são fabricadas: As válvulas de aço fundido são fabricadas despejando aço derretido em formas. As válvulas de aço forjado são fabricadas pressionando-se o aço sólido em uma forma. Isso altera a resistência e a durabilidade das válvulas.
- Escolha a válvula certa: As válvulas de aço fundido são mais baratas e boas para tamanhos grandes e pressão média. As válvulas de aço forjado são melhores para alta pressão e calor.
- Pense na manutenção: As válvulas de aço forjado duram mais e precisam de menos reparos. As válvulas de aço fundido podem quebrar com mais frequência e precisar de reparos.
- Combine a válvula com o trabalho: As válvulas de aço fundido são ótimas para alimentos e bebidas. As válvulas de aço forjado funcionam melhor em trabalhos com petróleo e gás.
- Compare o custo e o uso: As válvulas de aço fundido custam menos no início. As válvulas de aço forjado custam mais, mas economizam dinheiro mais tarde porque duram mais e precisam de menos cuidados.

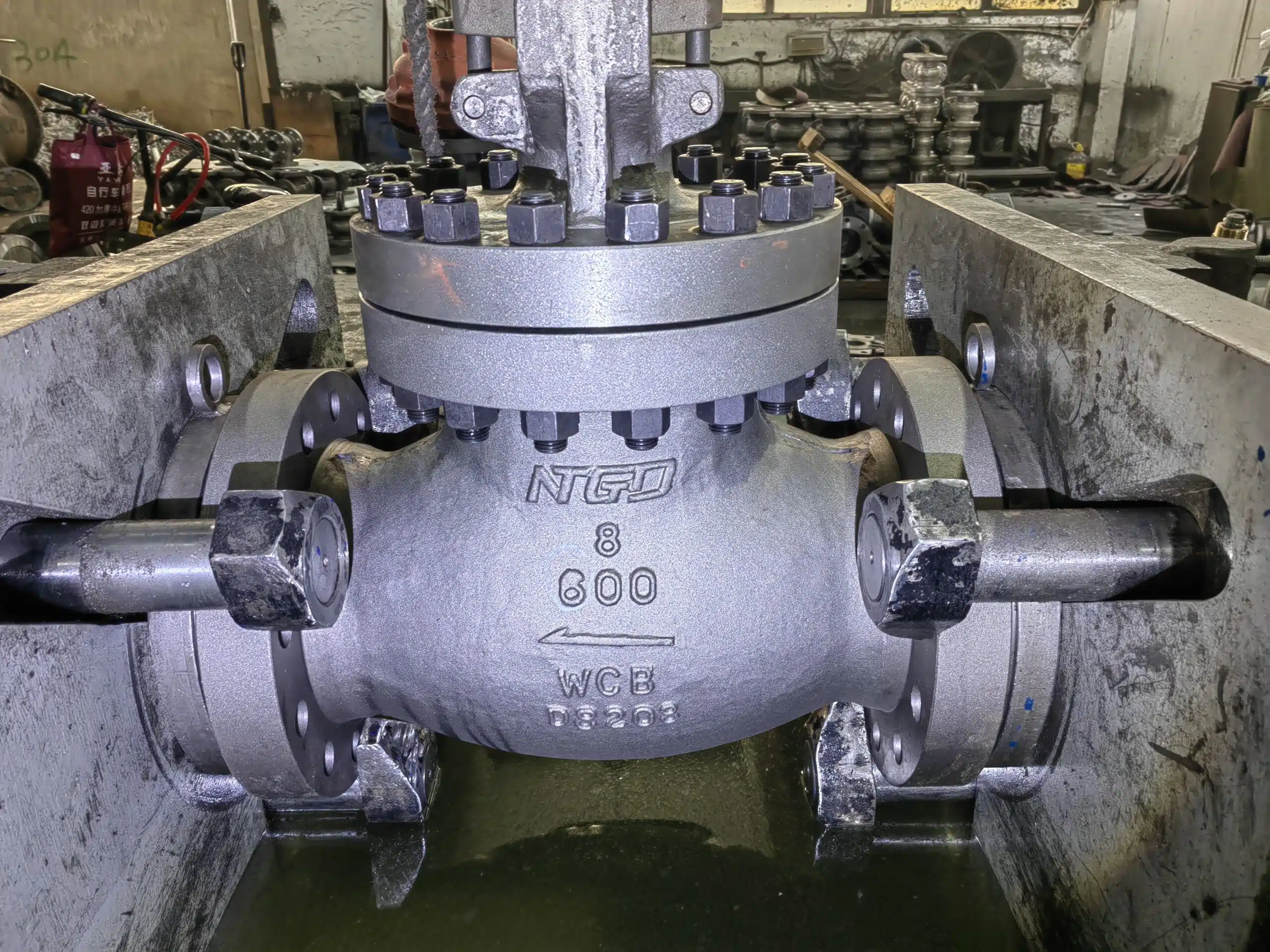

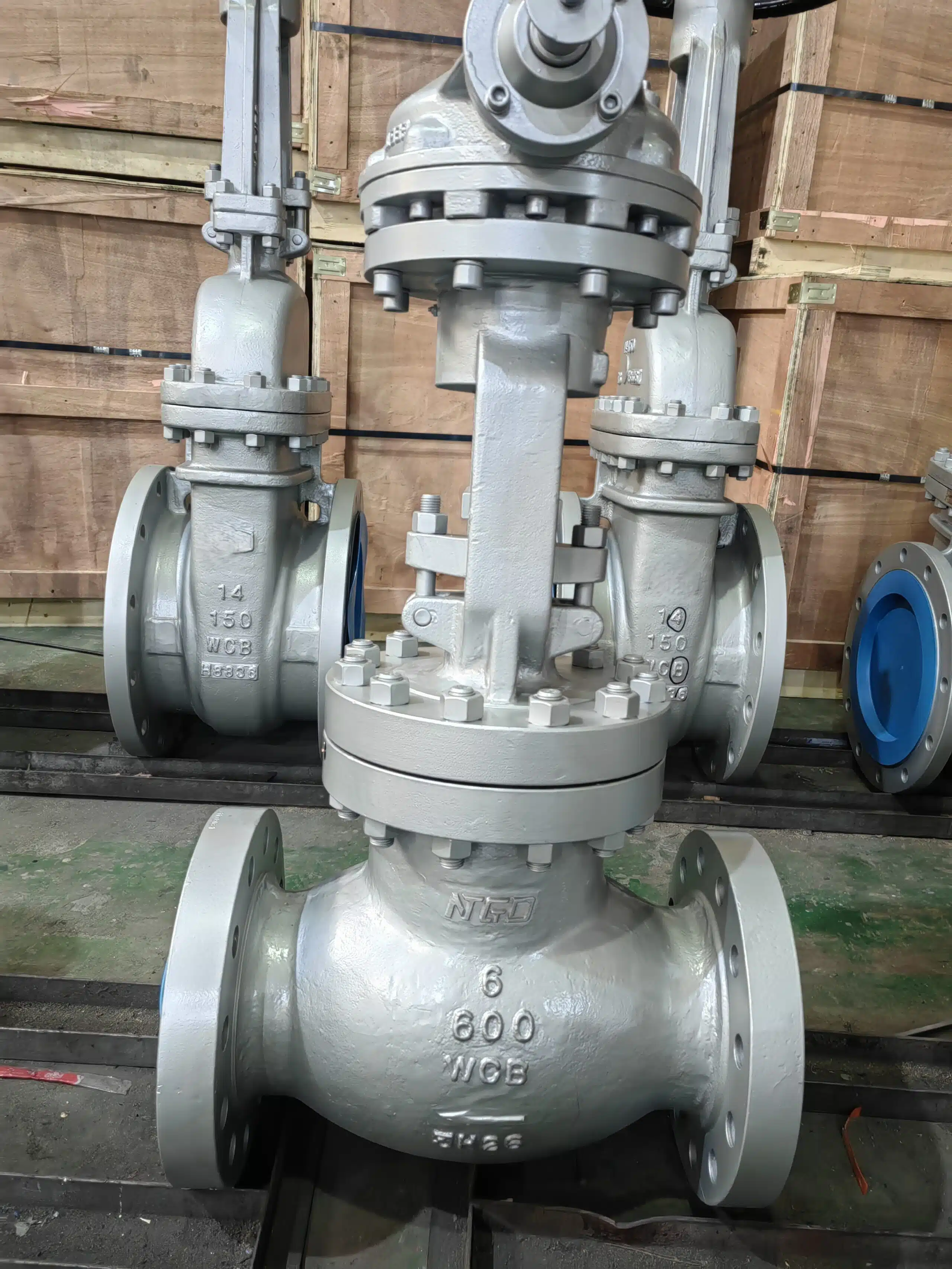

Válvulas globo de aço fundido
Definição e características
As válvulas globo de aço fundido são fabricadas despejando-se aço derretido em moldes. Esse processo ajuda a criar formas detalhadas e tamanhos maiores de válvulas. Essas válvulas são fortes e funcionam bem em sistemas de média a alta pressão. Elas são ótimas para controlar o fluxo, o que é útil para tarefas de estrangulamento.
O aço usado depende de onde a válvula é necessária. O aço carbono é resistente e funciona para tarefas gerais. O aço de liga é mais forte e resiste à ferrugem, por isso é bom para altas temperaturas e pressões. O aço inoxidável não enferruja facilmente e é usado nos setores de alimentos e medicamentos.
| Tipo de material | Propriedades | Aplicativos |
|---|---|---|
| Aço carbono | Forte e confiável | Usos para fins gerais |
| Aço-liga | Mais forte e resistente à ferrugem | Ambientes de alta pressão e calor |
| Aço inoxidável | À prova de ferrugem e limpo | Indústrias de alimentos e medicamentos |
Processo de fabricação
Para fabricar as válvulas globo de aço fundido, o aço é derretido e despejado em moldes. Após o resfriamento, o aço sólido é retirado e moldado com máquinas. Esse método cria projetos detalhados e corpos de válvula maiores. Após a modelagem, as válvulas são montadas, testadas e verificadas para atender a normas como ASME B16.34 e API 600.
Vantagens
As válvulas globo de aço fundido têm muitos benefícios para os engenheiros:
- Versatilidade: Eles existem em vários tamanhos e formas para diferentes necessidades.
- Custo-efetividade: A fabricação de válvulas maiores com fundição custa menos do que com forjamento.
- Opções de materiais: Escolha aço carbono, liga ou aço inoxidável para seu sistema.
- Conformidade com os padrões: Eles seguem regras como a ISO 5208 para segurança e confiabilidade.
- Capacidade de estrangulamento: Eles controlam bem o fluxo, perfeito para tarefas de estrangulamento.
Dica: Pense na pressão, na temperatura e no tipo de fluido ao escolher essas válvulas.
Desvantagens
Embora as válvulas globo de aço fundido sejam úteis e econômicas, elas têm algumas desvantagens:
- Queda de pressão: O projeto da válvula altera o caminho do fluxo. Isso aumenta a resistência e diminui a pressão, o que pode reduzir o desempenho do sistema.
- Torque operacional mais alto: Essas válvulas precisam de uma vedação estanque, especialmente sob alta pressão. Isso significa que elas precisam de mais força para operar, dificultando o controle manual ou automatizado.
- Não é ideal para aplicações com lama: Seu caminho de fluxo complexo pode reter sólidos. Isso os torna menos eficazes para fluidos com partículas ou lamas.
Observação: Conhecer essas questões o ajuda a decidir se essas válvulas são adequadas ao seu sistema.
Aplicativos comuns
As válvulas globo de aço fundido são populares em muitos setores porque controlam bem o fluxo. Aqui estão alguns usos comuns:
| Aplicativo do setor | Descrição |
|---|---|
| Alimentos e bebidas | Usado para manusear fluidos limpos em fábricas e instalações de embalagem. |
| Papel e celulose | Controla o fluxo de produtos químicos, vapor e polpa durante a produção. |
| Sistemas HVAC | Gerencia o fluxo de água quente, água fria e refrigerantes nos edifícios. |
| Farmacêutica e Biotecnologia | Regula o fluxo de água limpa e líquidos estéreis na produção. |
| Petróleo e gás | Controla o fluxo de petróleo, gás e produtos refinados nas operações. |
| Usinas de energia | Gerencia o fluxo de vapor e água em caldeiras e sistemas de resfriamento. |
| Processamento químico | Manuseio de líquidos nocivos ou corrosivos em tanques e reatores. |
| Tratamento de água | Controla o fluxo de água e produtos químicos nas estações de tratamento. |
Esses exemplos mostram como as válvulas globo de aço fundido são flexíveis. Seja em sistemas de energia, fábricas ou água, essas válvulas funcionam bem para o controle de fluxo.

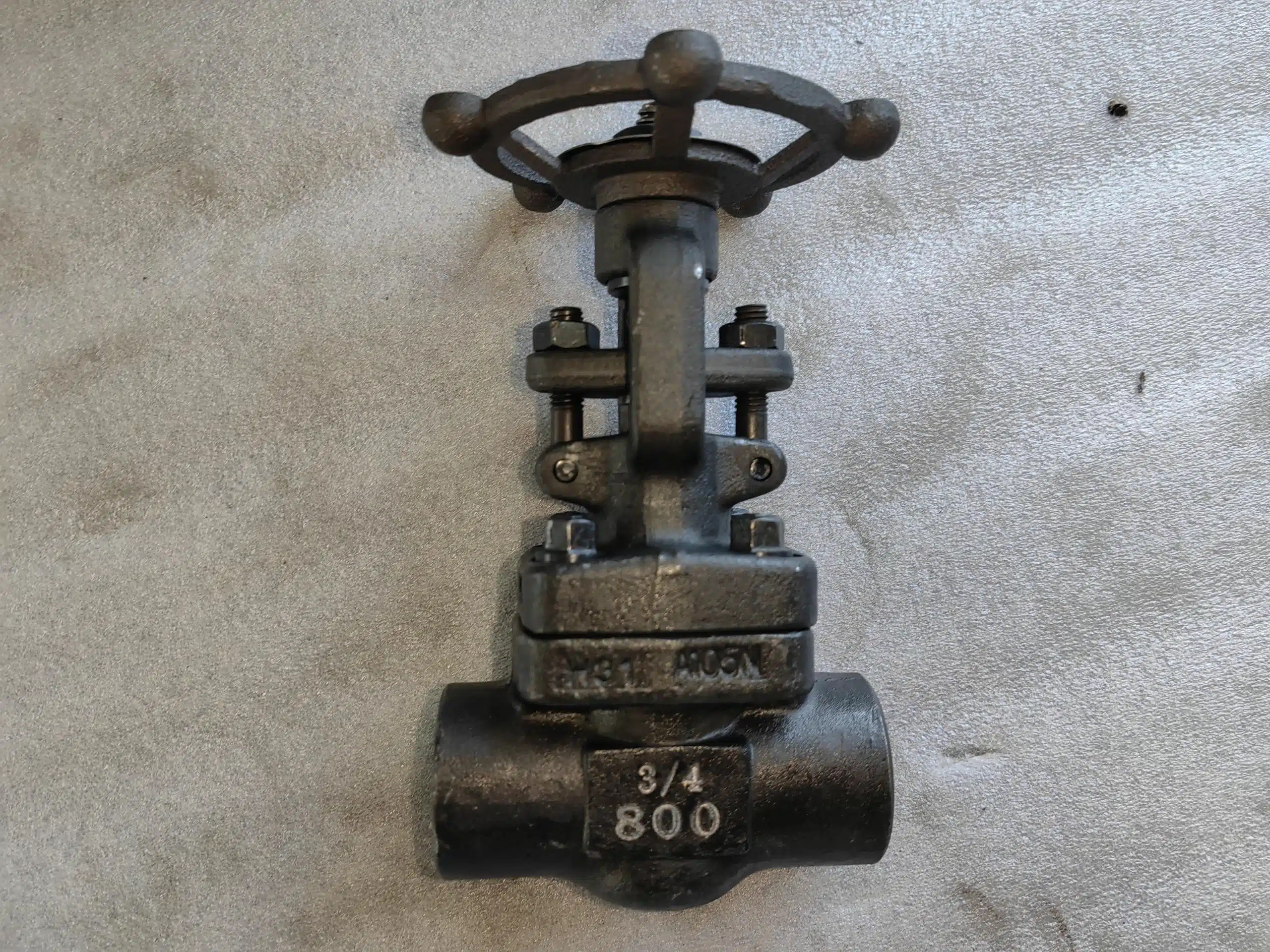

Válvulas globo de aço forjado
Definição e características
Válvulas globo de aço forjado são fabricados pressionando aço sólido sob alta pressão. Esse processo torna o aço muito forte e duradouro. Essas válvulas funcionam melhor em sistemas com alta pressão e calor, onde a segurança é importante.
Os materiais usados nas válvulas globo de aço forjado contribuem para seu bom desempenho em condições difíceis. Veja a seguir um detalhamento simples de suas peças e materiais:
| Parte | Material utilizado |
|---|---|
| Carroceria e capô | A 105 / A 182 F 304/316 / A 182 F 304L / 3016L / A 182 F 11/22 |
| Acabamentos | CS + Cr 13% [SS 410]/ A 105 / A 182 F 304/316 / A 182 F 304L/3016L / A 182 F 11/22 |
| Junta de vedação | P.T.F.E. / Amianto Grafite / SPW SS com preenchimento de grafite |
| Engaxetamento de glândulas | Grafoil / Amianto trançado / P.T.F.E. |
| Roda manual | Ferro S.G. / Ferro dúctil |
| Fixadores | CS / B7 / 2H / SS 304 / SS 316 |
| Projeto da válvula | BS 5352 |
| Teste de pressão | API 598 / BS 6755 Parte I |
| Cara a cara | ANSI B 16.10 |
| Extremidade de solda de topo | ANSI B 16.25 |
| Extremidade de solda de soquete | ANSI B 16.11 |
| Extremidade parafusada | ANSI B 1.20.1 (BSP / NPT) |
| Inspeção | Terceiro / Cliente / Fabricante |
Essas válvulas são menores e mais leves do que as de aço fundido. Isso facilita a instalação em espaços apertados.
Processo de fabricação
As válvulas globo de aço forjado são fabricadas aquecendo-se o aço até ficar muito quente. Em seguida, o aço é prensado em sua forma usando uma força forte. Esse processo remove todos os pontos fracos do aço, tornando-o mais forte. Após a modelagem, as peças são cuidadosamente medidas e cortadas no tamanho certo. As válvulas acabadas são testadas para atender a normas como API 598 e BS 5352.
Essa maneira de fabricar válvulas garante que elas possam suportar condições difíceis sem quebrar. Sua construção robusta as torna perfeitas para trabalhos importantes em setores como petróleo, energia e produtos químicos.
Vantagens
As válvulas globo de aço forjado têm muitos benefícios que os engenheiros gostam:
- Resistência superior: O forjamento torna a válvula forte e resistente a danos.
- Tolerância a altas pressões e temperaturas: Funcionam bem em condições extremas de calor e pressão, mantendo os sistemas seguros.
- Design compacto: São menores e mais leves, por isso são mais fáceis de instalar.
- Prevenção de vazamentos: Seu design preciso ajuda a impedir vazamentos, mesmo sob pressão.
- Longevidade: Materiais resistentes e boa fabricação fazem com que durem mais tempo, necessitando de menos reparos.
Dica: Escolha válvulas globo de aço forjado para sistemas que precisam de mais resistência e segurança.
Desvantagens
As válvulas globo de aço forjado são fortes e duram muito. No entanto, elas têm algumas desvantagens a serem consideradas:
- Custo inicial mais alto: As válvulas de aço forjado custam mais para serem fabricadas. Isso as torna mais caras no início, especialmente para grandes projetos.
- Limitações de tamanho: Essas válvulas geralmente são fornecidas em tamanhos menores. Se você precisar de válvulas maiores, o aço forjado pode não funcionar.
- Processo de fabricação complexo: A fabricação de válvulas forjadas requer ferramentas especiais e trabalhadores qualificados. Isso leva mais tempo e custa mais do que a fundição.
- Flexibilidade limitada de design: O forjamento não é capaz de criar formas muito detalhadas. Isso limita os projetos personalizados para usos especiais.
Observação: O conhecimento dessas questões o ajuda a equilibrar custo e desempenho ao escolher uma válvula.
Aplicativos comuns
As válvulas globo de aço forjado são ótimas para trabalhos que exigem segurança e resistência. Sua construção robusta e capacidade de lidar com condições difíceis as tornam úteis nessas áreas:
| Aplicativo do setor | Descrição |
|---|---|
| Petróleo e gás | Controla o fluxo em tubulações que transportam petróleo, gás e produtos sob alta pressão. |
| Geração de energia | Gerencia o vapor e a água em locais quentes, como turbinas e caldeiras. |
| Processamento químico | Trabalha com líquidos nocivos e corrosivos em tanques e reatores. |
| Petroquímico | Oferece controle de fluxo preciso para processos de hidrocarbonetos de alta pressão. |
| Marinha | Manuseia combustível, água e outros fluidos em navios sob alta pressão. |
Dica: Escolha válvulas globo de aço forjado para sistemas que precisam de alta segurança e resistência. Elas funcionam bem em trabalhos difíceis e exigentes.
Comparação entre válvulas globo de aço fundido e de aço forjado
Resistência e durabilidade
As válvulas globo de aço forjado são mais resistentes e duram mais do que as de aço fundido. O forjamento comprime o aço com força, removendo os pontos fracos em seu interior. Isso torna o aço mais resistente e mais sólido. Por exemplo, as válvulas forjadas F92 Classe 2500 podem suportar 223,4 bar a 600°C (1112°F). Nas mesmas condições, as válvulas fundidas F91 suportam apenas 203,1 bar. Em temperaturas mais altas, a diferença aumenta. As válvulas F92 suportam 190,6 bar a 625°C (1157°F), enquanto as válvulas F91 suportam apenas 152,1 bar. Isso torna as válvulas de aço forjado melhores para trabalhos difíceis em que a resistência é mais importante.
As válvulas globo de aço fundido são fortes, mas não tão resistentes em condições extremas. Seu processo de fabricação pode deixar pequenas falhas que as enfraquecem com o tempo. Essas falhas as tornam menos capazes de suportar alta pressão e calor. Ainda assim, elas funcionam bem em sistemas de pressão média e para válvulas de tamanhos maiores.
Classificações de pressão e prevenção de vazamentos
Ambos os tipos de válvulas mantêm os sistemas seguros, mas as válvulas de aço forjado lidam melhor com a pressão. Seu design compacto e compacto as torna excelentes para sistemas de alta pressão. As válvulas de aço fundido funcionam bem, mas lidam com menos pressão em geral.
| Tipo de válvula | Capacidade de manuseio de pressão |
|---|---|
| Aço forjado | Excelente |
| Aço fundido | Bom |
As válvulas de aço forjado também impedem melhor os vazamentos devido ao seu projeto preciso. Elas são muito confiáveis, mesmo em condições difíceis. As válvulas de aço fundido também podem estancar vazamentos, mas podem precisar de mais manutenção para permanecerem vedadas.
Dica: Use válvulas de aço forjado para sistemas em que não podem ocorrer vazamentos.
Considerações sobre custo e orçamento
O custo é importante ao escolher entre essas válvulas. As válvulas globo de aço forjado custam mais caro porque são mais difíceis de fabricar e usam materiais mais resistentes. Seu preço mais alto vale a pena para sistemas que precisam de resistência e desempenho superiores.
As válvulas globo de aço fundido são mais baratas, especialmente para tamanhos maiores. O custo de fundição é menor, o que torna essas válvulas uma boa opção para trabalhos menos exigentes. Se você precisa economizar, mas ainda quer um bom desempenho, as válvulas de aço fundido são uma opção inteligente.
Observação: Pense nos custos de reparo ao longo do tempo. As válvulas de aço forjado custam mais no início, mas precisam de menos reparos posteriormente.
Prazos de entrega e disponibilidade
A rapidez com que as válvulas ficam prontas é muito importante, especialmente para setores com cronogramas apertados ou emergências. As válvulas globo de aço fundido geralmente levam mais tempo para serem fabricadas porque precisam de peças precisas e fornecedores específicos. Por exemplo:
- Os setores automotivo e químico esperam mais de 26 semanas por válvulas de aço fundido com certificação API 600.
- As válvulas especiais de aço fundido precisam de transporte exclusivo, o que atrasa a entrega.
As válvulas globo de aço forjado são fabricadas mais rapidamente. Seu tamanho menor e processo mais simples ajudam os fornecedores a entregar mais rapidamente. O estoque local de válvulas ASTM A216 Gr. WCB pode reduzir os custos de emergência em até 40%.
Em grandes projetos, como campos de petróleo no Oriente Médio, as válvulas de aço forjado são escolhidas por sua entrega rápida e confiabilidade. Os fornecedores com entrega pontual de 95% geralmente cobram 15-20% a mais, o que demonstra sua capacidade de cumprir prazos apertados.
Dica: Se o seu projeto precisar de entrega rápida ou de substituições emergenciais, as válvulas de aço forjado são a melhor escolha. Para trabalhos menos urgentes, as válvulas de aço fundido economizam dinheiro.
Desempenho em condições operacionais específicas
O funcionamento das válvulas depende da pressão, da temperatura e do tipo de fluido. As válvulas globo de aço forjado são ótimas para condições difíceis porque são muito resistentes. Testes como HALT e HASS comprovam que elas funcionam bem em condições de calor, umidade e vibrações elevadas. Esses testes garantem que as válvulas forjadas sejam confiáveis para setores voltados para a segurança, como o de petróleo e gás.
As válvulas globo de aço fundido funcionam bem em sistemas de média pressão, mas podem não lidar tão bem com condições adversas. Os testes mostram diferenças em seu desempenho:
| Tipo de teste | O que ele faz |
|---|---|
| Aplicação de sinal de mA variável | Verifica se a válvula abre e fecha corretamente com sinais de mA. |
| Monitoramento da pressão | Localiza válvulas com problemas observando as mudanças de pressão com sinais de mA. |
| Assinatura de desempenho de linha de base | Cria um registro de desempenho para acompanhar o funcionamento da válvula ao longo do tempo. |

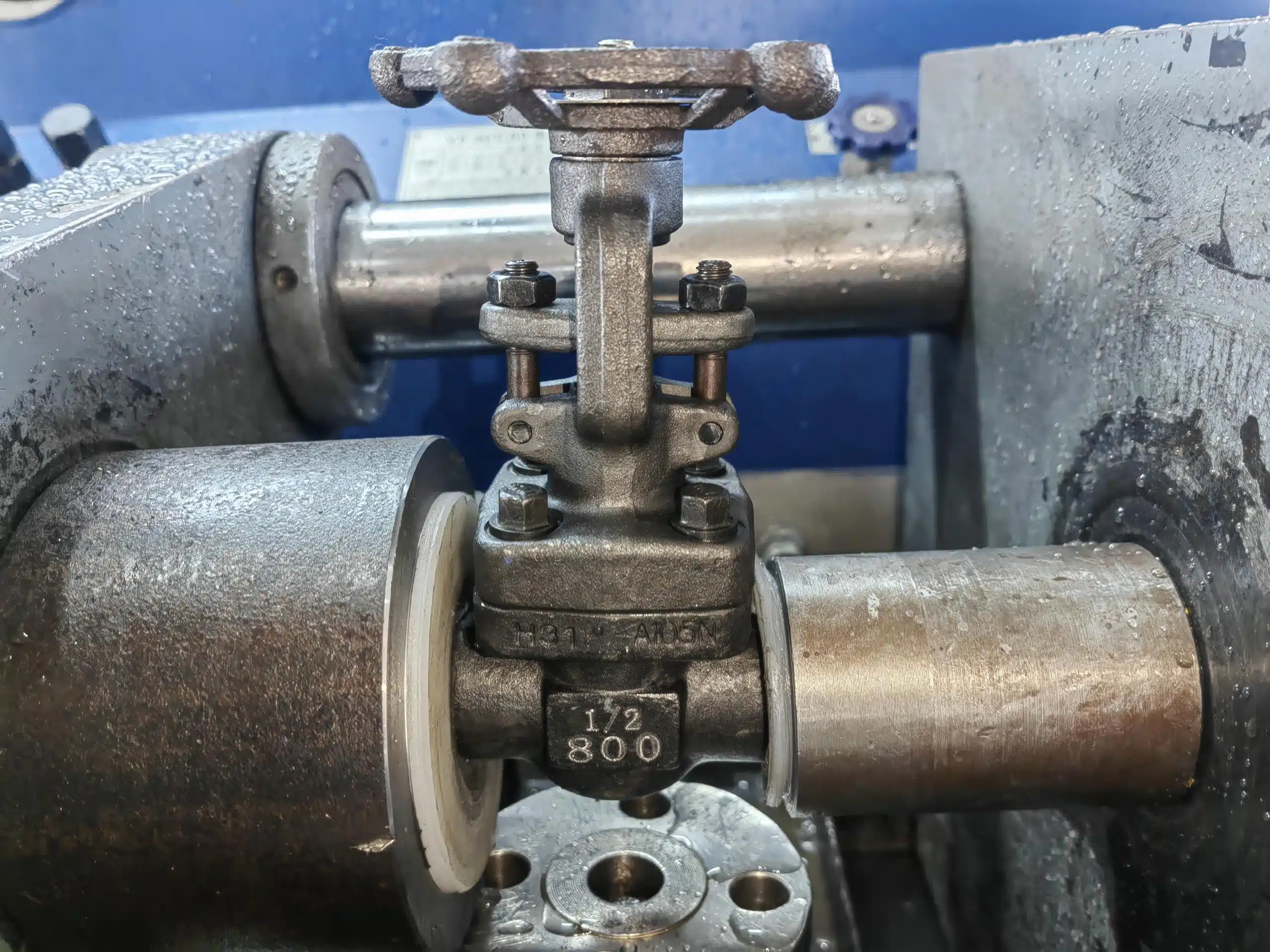

As válvulas de aço forjado respondem melhor em testes de pressão e de sinais de mA. Elas funcionam sem problemas porque a pressão e os sinais combinam bem. As válvulas de aço fundido podem precisar de mais reparos para continuar funcionando da melhor forma possível.
Observação: Para sistemas em condições difíceis ou que precisam de controle preciso, as válvulas de aço forjado são as mais confiáveis. As válvulas de aço fundido ainda são boas para trabalhos mais simples.
Selecionando a válvula certa para aplicações de engenharia
Principais fatores a serem considerados
Para que a escolha da válvula correta funcione bem, é preciso pensar cuidadosamente. Aqui estão os principais aspectos a serem considerados:
- Aplicativo do setor: Conheça o setor, como energia ou agricultura, para atender às necessidades das válvulas.
- Compatibilidade de materiais: Verifique o tipo de fluido. Os fluidos corrosivos precisam de válvulas de aço inoxidável.
- Pressão e temperatura de operação: Certifique-se de que a válvula lide com a pressão e o calor do sistema com segurança.
- Tamanho da válvula e tamanhos de porta: Escolha um tamanho com base nas necessidades de fluxo. As válvulas devem ter pelo menos a metade do tamanho da tubulação.
- Função da válvula: Decida a função da válvula, como controlar o fluxo ou atuar como uma entrada.
- Considerações sobre peso: As válvulas mais leves são adequadas para equipamentos móveis, mas as mais fortes podem pesar mais.
Dica: Use o coeficiente de fluxo (Cv) para escolher o tamanho certo. Procure trabalhar entre 10% e 80% de seu fluxo máximo.
Manutenção e confiabilidade de longo prazo
Ao escolher uma válvula, pense na frequência com que ela precisa ser consertada e em seu grau de confiabilidade. Esses aspectos afetam o bom funcionamento de seu sistema e o custo ao longo do tempo. As válvulas globo de aço fundido e de aço forjado são diferentes nessas áreas.
As válvulas globo de aço forjado são muito confiáveis. A maneira como são fabricadas elimina os pontos fracos e, portanto, a probabilidade de quebra é menor. Isso as torna excelentes para sistemas que não podem se dar ao luxo de parar de funcionar. Elas duram mais e precisam de menos reparos. Seu tamanho reduzido também torna os reparos mais fáceis e rápidos. Mesmo que custem mais no início, sua resistência economiza dinheiro mais tarde, pois precisam de menos reparos ou substituições.
As válvulas globo de aço fundido são flexíveis, mas podem precisar de mais manutenção. O processo de fundição pode deixar pequenas falhas, que podem se desgastar mais rapidamente em condições difíceis. Essas válvulas funcionam melhor em sistemas de média pressão, onde o conserto não é um grande problema. Elas custam menos no início, mas você pode gastar mais depois com reparos.
Estudos mostram que 70% dos custos de uma válvula ocorrem após a sua instalação, principalmente durante grandes reparos. As empresas agora esperam mais tempo, como 5 a 8 anos, entre os reparos. Isso pode levar a problemas surpreendentes. Surpreendentemente, apenas cerca de metade das válvulas programadas para reparo realmente precisam de conserto. Escolher uma válvula confiável pode ajudar a evitar o desperdício de dinheiro em reparos desnecessários.
| Fator de manutenção | Válvulas globo de aço fundido | Válvulas globo de aço forjado |
|---|---|---|
| Frequência de manutenção | Com mais frequência | Com menos frequência |
| Confiabilidade a longo prazo | Certo | Muito bom |
| Impacto do custo do ciclo de vida | Mais alto devido a mais reparos | Mais baixos porque duram mais |
Dica: Se o seu sistema precisar de longos intervalos entre as fixações, as válvulas globo de aço forjado são a melhor opção. As válvulas de aço fundido ainda são boas para trabalhos mais simples.
A escolha entre válvulas globo de aço fundido e de aço forjado depende das necessidades de seu sistema. As válvulas de aço fundido são boas para pressão média e existem em vários tamanhos e formatos. As válvulas de aço forjado são mais fortes e duram mais, funcionando melhor em alta pressão e calor.
Dica: Combine o material e o projeto da válvula com as necessidades de seu sistema. Se economizar dinheiro for importante, as válvulas de aço fundido são uma escolha inteligente. Para sistemas que precisam de resistência e segurança, as válvulas de aço forjado são melhores. A escolha da válvula certa mantém seu sistema seguro, eficiente e funcionando bem por um longo tempo.
