Resposta rápida: Quais são os principais tipos de válvulas de gaveta?
O principal tipos de válvulas de gaveta são normalmente classificados por projeto de porta ou disco, movimento da haste, projeto da sede e serviço de aplicação. As famílias de projetos mais comuns incluem válvulas de gaveta em cunha, válvulas de gaveta de deslizamento paralelo, válvulas de gaveta em lajes ou através de conduítes, válvulas de guilhotina, e vários projetos de serviços especiais, como válvulas de vedação por pressão ou válvulas de gaveta com vedação por fole.
Não existe um número fixo único de tipos de válvulas de gaveta porque diferentes setores as classificam de maneiras diferentes. Um comprador pode classificar uma válvula de gaveta por projeto de fechamento, tipo de haste, material da sede, serviço de pressão ou aplicação em tubulação. Para a seleção industrial, o ponto de partida mais útil é entender como cada projeto afeta a vedação, o torque operacional, o caminho do fluxo, o manuseio de sólidos e a adequação do serviço.
As válvulas de gaveta são selecionadas principalmente para isolamento on/off, e não um estrangulamento preciso. As seções abaixo explicam primeiro a lógica de classificação, depois comparam os principais projetos de válvulas de gaveta, mapeiam-nos para aplicações típicas e terminam com uma lista de verificação de RFQ para restringir a seleção inicial.
Por que o tipo de válvula de gaveta é importante em tubulações industriais

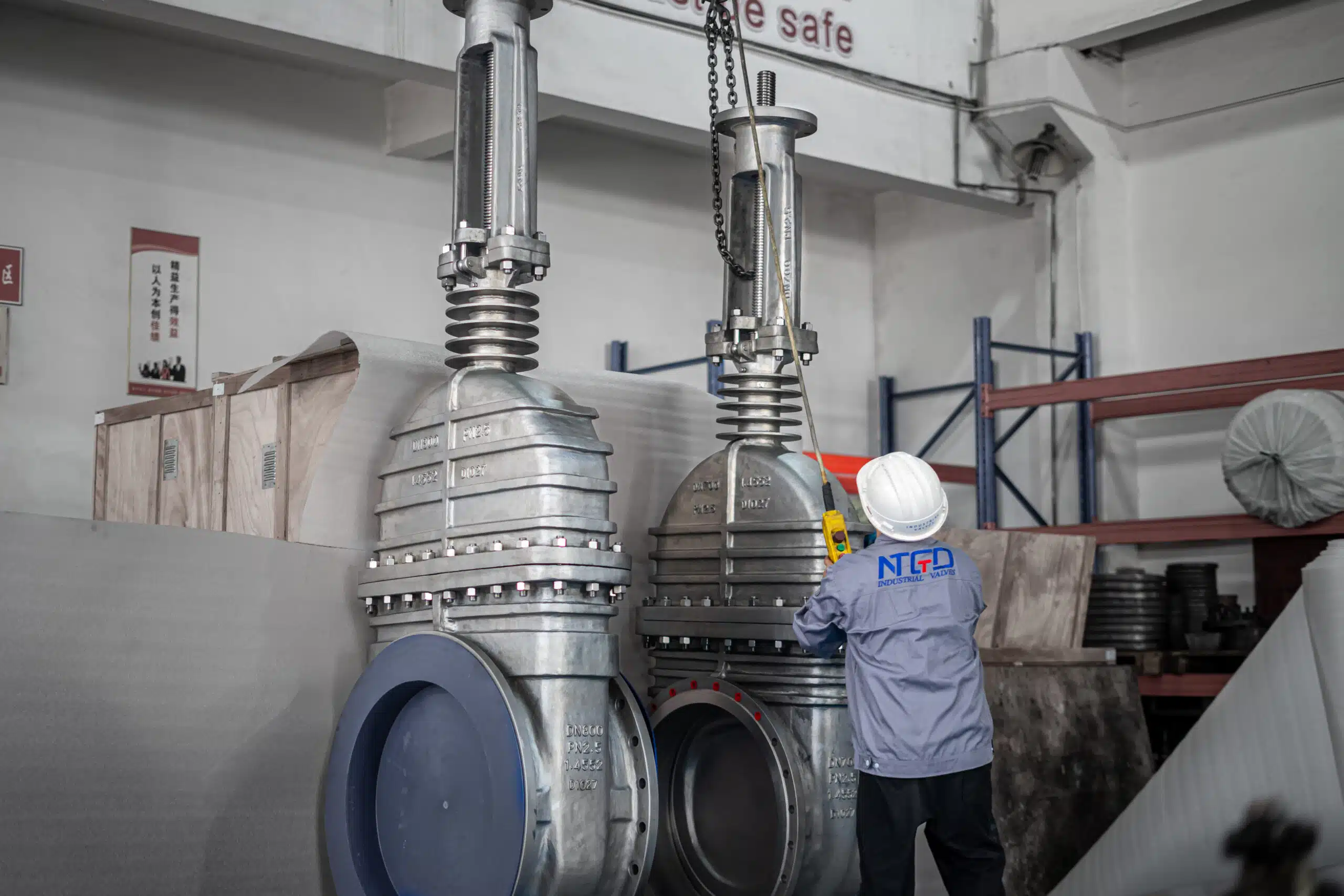

Uma válvula de gaveta é uma válvula de movimento linear usada para iniciar ou interromper o fluxo em uma tubulação. Quando a válvula está totalmente aberta, a comporta é levantada para fora do caminho do fluxo. Quando a válvula é fechada, a comporta se move para baixo para bloquear o fluxo. Isso torna as válvulas de gaveta úteis para serviços de isolamento em que a válvula normalmente está totalmente aberta ou totalmente fechada.
Para uma referência de engenharia externa, este Visão geral de engenharia do serviço de isolamento de válvulas de gaveta explica por que as válvulas de gaveta são geralmente usadas totalmente abertas ou totalmente fechadas, e não como válvulas de estrangulamento.
Entretanto, nem todas as válvulas de gaveta se comportam da mesma forma em serviço. O projeto interno afeta a forma como a válvula veda, o torque necessário para operá-la, como ela lida com a mudança de temperatura e se é adequada para fluido limpo, vapor, lama, pigging de tubulação ou meios contendo sólidos.
Por exemplo, uma válvula de gaveta em cunha padrão pode ser adequada para muitos serviços gerais de isolamento, mas uma linha de polpa pode precisar de uma válvula de faca. Uma linha de vapor de alta temperatura pode exigir maior atenção ao projeto de união em cunha ou de deslizamento paralelo. Uma tubulação que requer acesso para pigging pode apontar para uma válvula de gaveta de passagem total ou através de conduíte.
O entendimento correto do tipo de válvula logo no início pode reduzir as idas e vindas da RFQ, evitar que o projeto inicial errado entre na especificação e ajudar o comprador a passar de uma solicitação geral de válvula para uma análise mais precisa da aplicação.

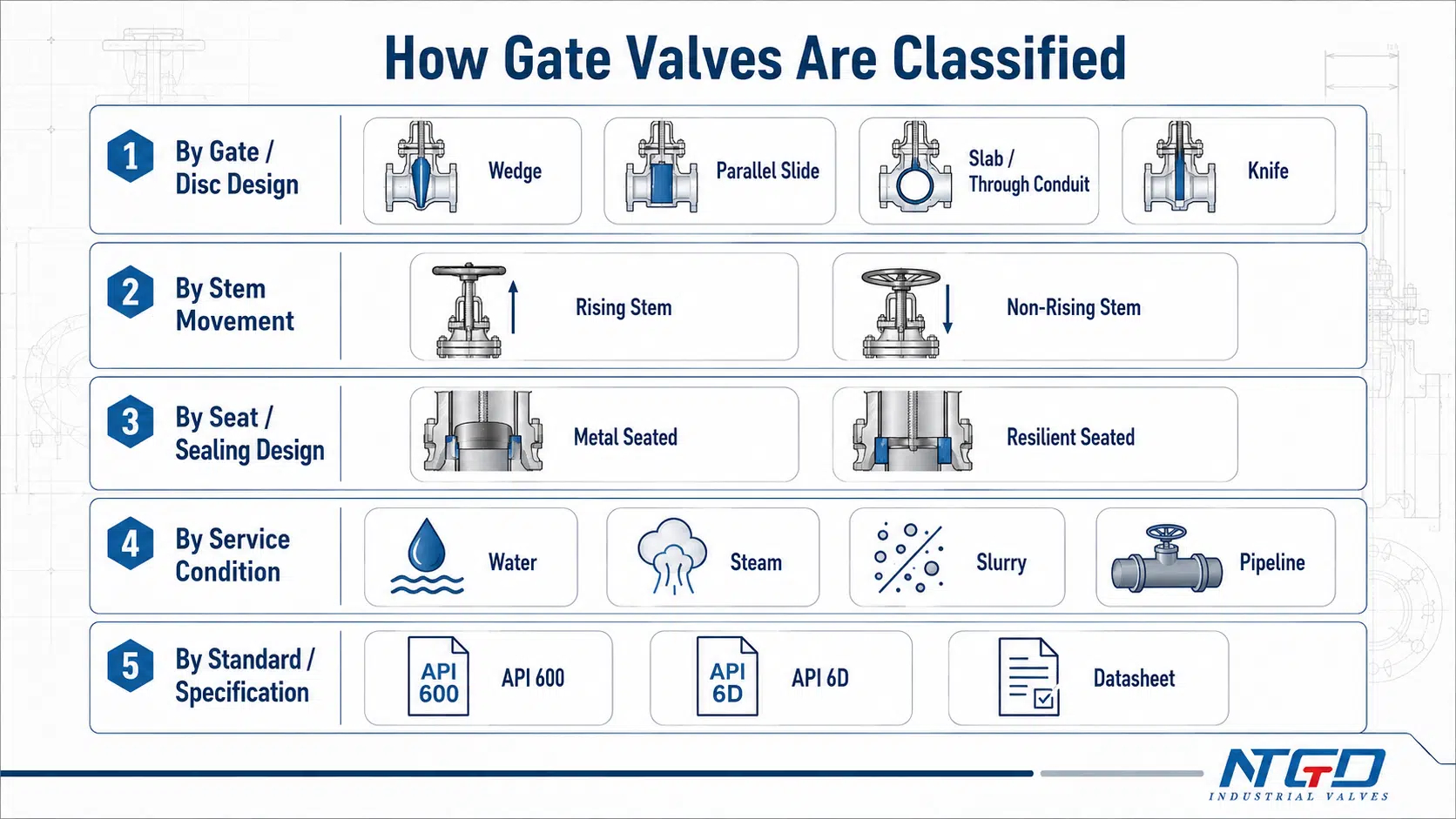

Como as válvulas de gaveta são classificadas
As válvulas de gaveta geralmente são classificadas de várias maneiras sobrepostas. É por isso que uma fonte pode dizer que há dois tipos comuns, enquanto outra lista seis ou mais. A diferença geralmente vem do método de classificação.
| Camada de classificação | Exemplos comuns | Por que é importante | Profundidade neste artigo |
|---|---|---|---|
| Por design de portão ou disco | Cunha, lâmina paralela, placa, faca | Afeta a lógica da vedação, o caminho do fluxo, o torque e o ajuste de serviço | Núcleo |
| Por movimento do tronco | Haste ascendente, haste não ascendente | Afeta o espaço, a indicação de posição e o layout da instalação | Suporte |
| Por projeto de sede ou vedação | Com sede metálica, com sede resiliente | Afeta a expectativa de desligamento, a compatibilidade de mídia e os limites de temperatura | Suporte |
| Por condição de serviço | Vapor, lama, água, oleoduto e gasoduto, processo químico | Ajuda a restringir o tipo de válvula inicial | Mapeamento do núcleo |
| Por padrão ou especificação | API 600, API 6D, folha de dados do projeto | Importante para aquisição e conformidade, mas não é a principal categoria de tipo | Apenas lista de verificação |
Por design de portão ou disco
Essa é a camada de classificação mais útil para um artigo sobre tipos de válvulas de gaveta. Ela explica a geometria real do fechamento dentro da válvula. As válvulas de gaveta em cunha, as válvulas de gaveta de deslizamento paralelo, as válvulas de gaveta em laje ou através de conduíte e as válvulas de gaveta de faca são diferentes porque o formato da gaveta, a superfície de vedação e o caminho do fluxo se comportam de forma diferente. Essa classificação afeta diretamente a lógica da vedação, a perda de pressão, o torque operacional, o manuseio de sólidos e a adequação do serviço.
Por movimento do tronco
Uma válvula de gaveta também pode ser classificada como de haste ascendente ou de haste não ascendente. Isso não define o formato da porta em si, mas afeta o espaço de instalação, a visibilidade da posição da válvula e o acesso para manutenção. A seleção da haste torna-se especialmente importante quando a válvula é instalada no subsolo, em um espaço confinado ou em um local onde os operadores precisam de uma indicação visual clara da posição.
Pelo design da sede e da vedação
As válvulas de gaveta com sede metálica e com sede resiliente também são classificações comuns. O projeto da sede afeta a expectativa de vedação, os limites de temperatura, a compatibilidade com o meio e como a válvula se comporta em linhas de água limpa, águas residuais, vapor ou processos industriais. Um material de sede que funciona em um serviço pode ser inadequado em outro se a temperatura, o conteúdo de sólidos ou a expectativa de vazamento mudar.
Por condição de serviço ou aplicação
Em projetos reais, a aplicação geralmente determina a decisão final. Uma linha de distribuição de água, serviço de vapor, tubulação de polpa, linha de transmissão de óleo e gás e linha de processo químico podem usar válvulas de gaveta, mas o projeto adequado pode ser diferente. As condições de serviço ajudam a determinar se um projeto de cunha padrão é suficiente ou se um projeto de faca, de deslizamento paralelo, através de conduíte, de vedação de pressão ou de vedação especial deve ser revisado.
Por padrão ou especificação
Padrões, conexões finais, classes de pressão, materiais e tipos de atuadores são importantes para a aquisição. Mas, em geral, elas devem ser tratadas como camadas de especificação e não como a principal maneira de explicar os tipos de válvulas de gaveta. Elas confirmam se o projeto da válvula escolhida pode atender aos requisitos do projeto, mas não substituem a seleção do projeto básico.

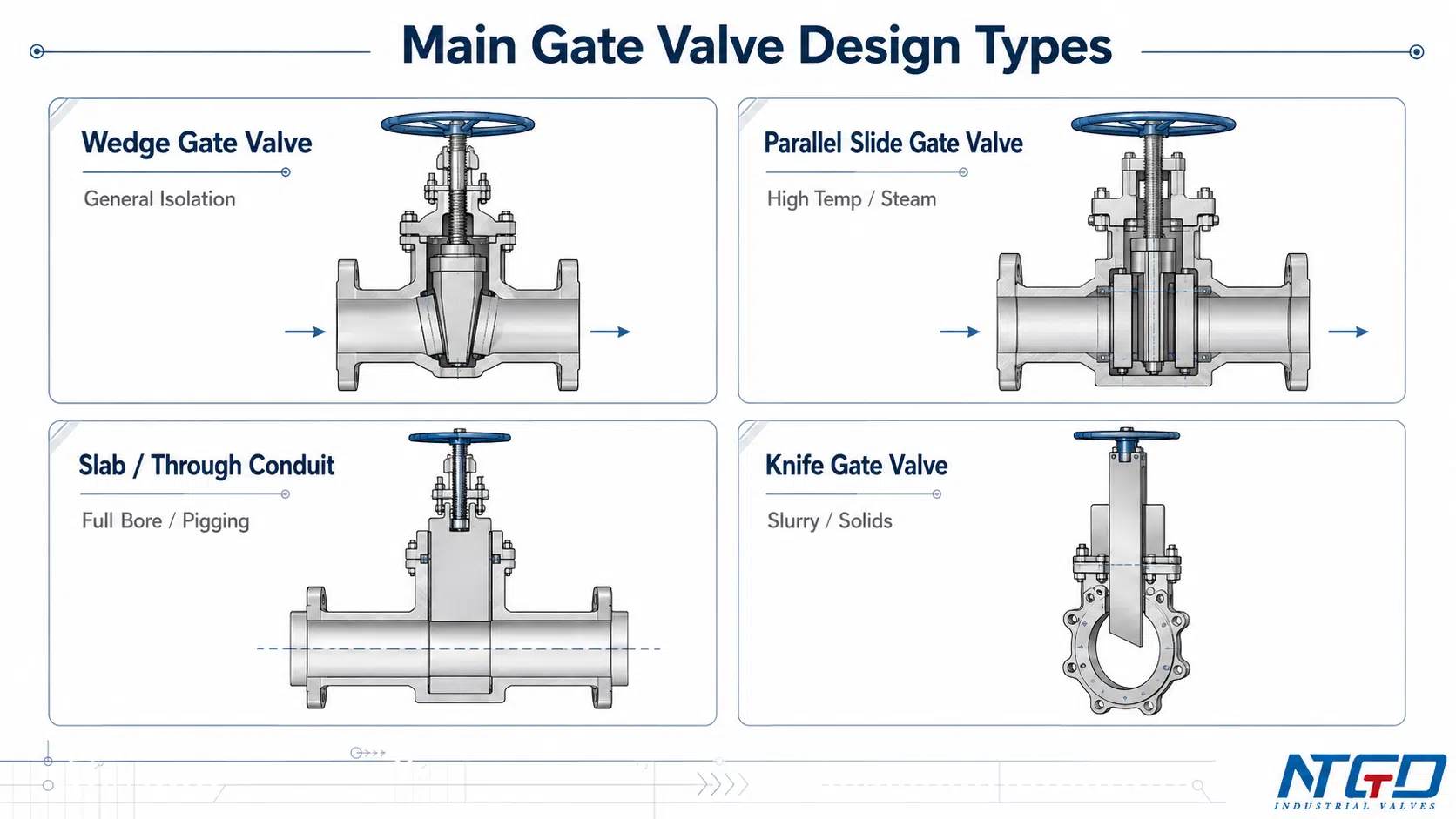

Tipos de projeto de válvula de gaveta principal

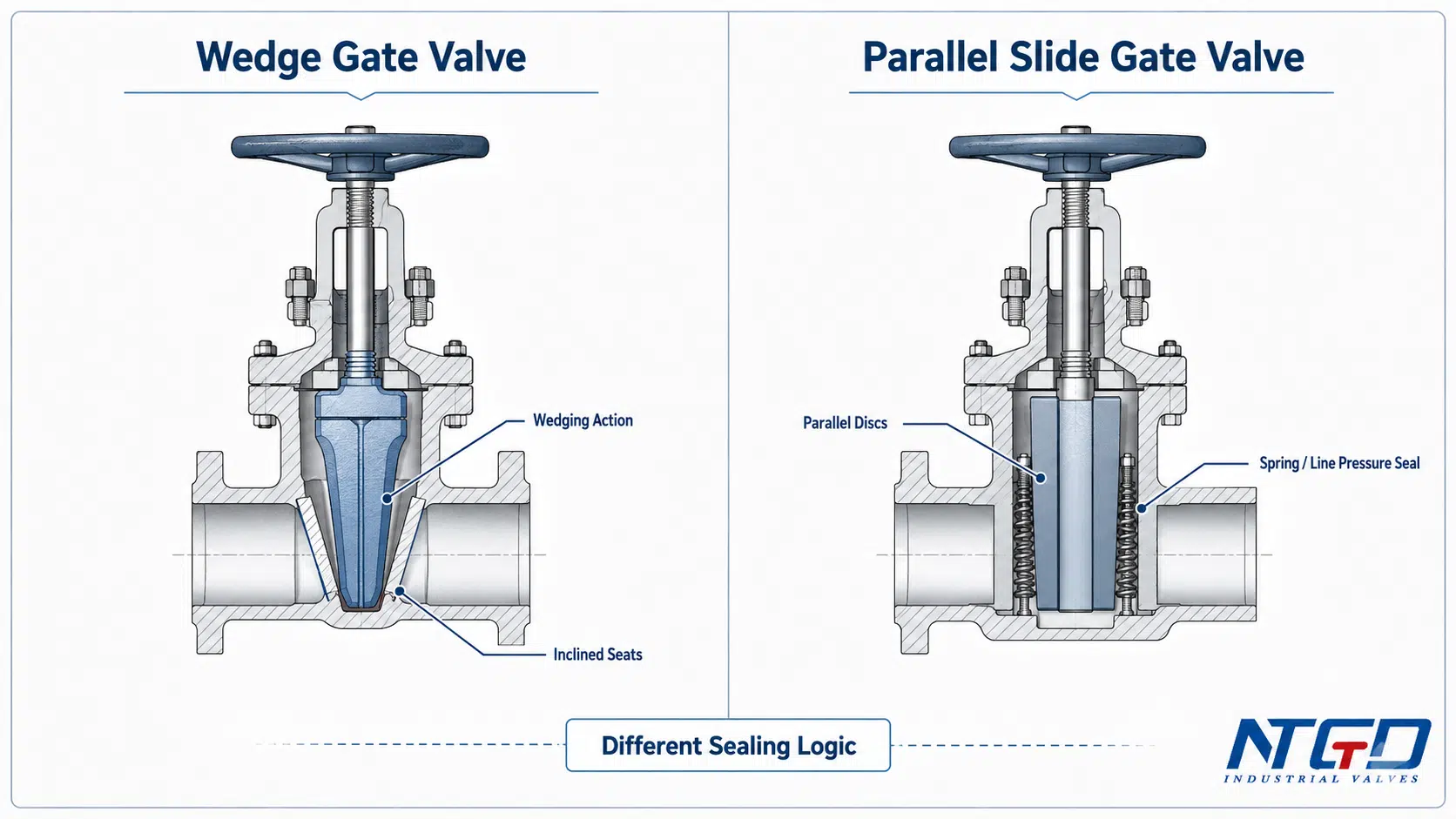

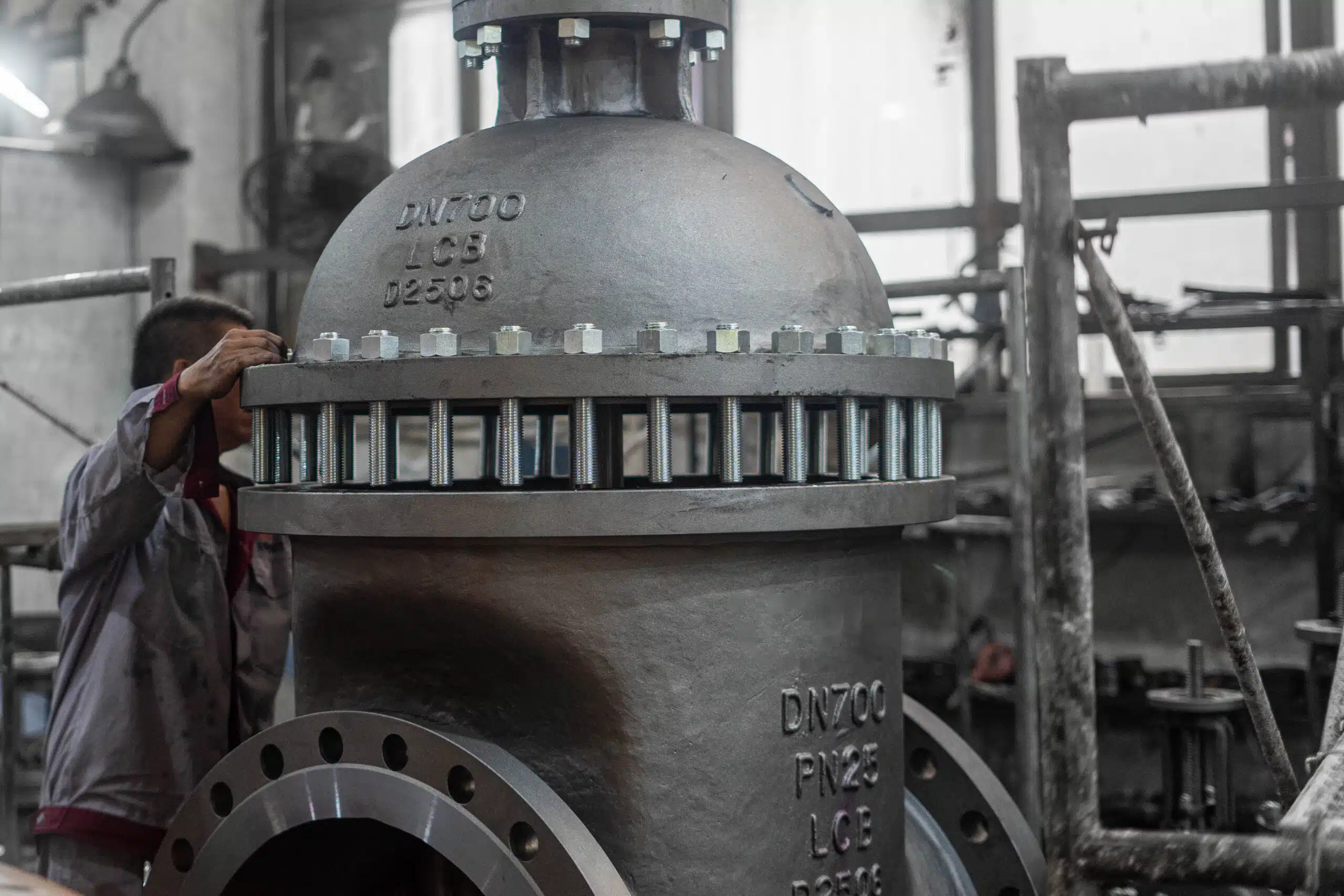

Válvula de gaveta em cunha
Uma válvula de gaveta em cunha usa uma gaveta em forma de cunha que se move entre duas superfícies de sede inclinadas. Essa é uma das famílias de projeto de válvula de gaveta mais comuns para isolamento industrial geral. Ela é amplamente utilizada porque o projeto é familiar, compacto e adequado para muitos serviços de líquidos limpos, gás, vapor, água e processos quando especificado corretamente.

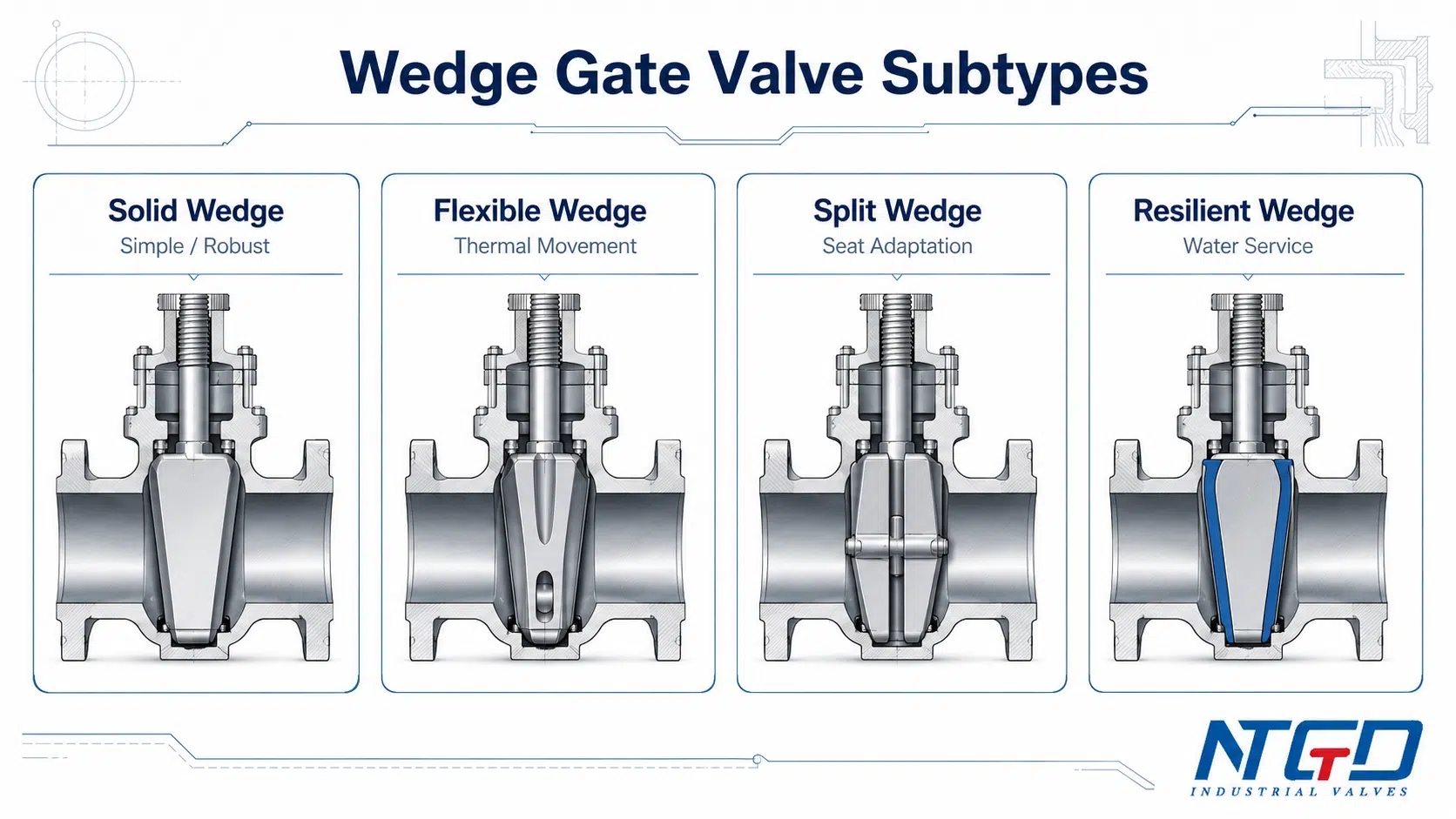

Dentro da família de cunhas, há vários subtipos, incluindo projetos de cunha sólida, cunha flexível, cunha dividida e cunha resiliente. Esses subtipos diferem na forma como lidam com o movimento térmico, o alinhamento da sede, a pressão de vedação e as condições do meio.
Para uma análise mais aprofundada das opções de família de cunha, use o tipos de válvulas de gaveta em cunha como a próxima etapa após esta visão geral.
O principal risco de seleção é presumir que todos os projetos de cunha se comportam da mesma forma. Uma cunha sólida, uma cunha flexível, uma cunha bipartida ou uma cunha com sede resiliente podem responder de forma diferente à mudança de temperatura, ao alinhamento da sede, aos sólidos e à expectativa de vazamento. Se o serviço envolver alta temperatura, meios sujos ou sólidos, o subtipo da cunha deve ser analisado por meio de uma página técnica dedicada à válvula de gaveta com cunha ou de uma discussão sobre o produto, em vez de ser decidido apenas com base nesta visão geral.
Se a decisão for principalmente entre um comportamento de cunha rígido e um mais tolerante, o comportamento de cunha mais específico é o mais adequado. Seleção de válvula de gaveta de cunha sólida versus flexível O guia é a melhor página de acompanhamento.
Válvula de gaveta de deslizamento paralelo
Uma válvula de gaveta de deslizamento paralelo usa discos de faces paralelas em vez de uma gaveta em forma de cunha. A lógica de vedação é diferente de uma válvula de cunha. Em muitos projetos, a pré-carga da mola e a pressão da linha ajudam a vedar os discos contra as sedes.
Esse projeto sem emenda pode ser útil em tarefas de isolamento de alta pressão ou alta temperatura, especialmente quando a expansão térmica, o torque operacional ou a ligação da cunha podem ser uma preocupação. Vapor, água de alimentação e serviços de energia são contextos comuns em que as válvulas de gaveta de deslizamento paralelo são consideradas.
O principal limite é que uma válvula de gaveta de corrediça paralela não deve ser tratada como um substituto de um parágrafo curto para uma análise completa do produto. A construção do disco, o projeto do selo de pressão, o arranjo da mola, os requisitos de serviço de energia e as condições de operação devem ser verificados em uma página ou folha de dados dedicada à válvula de gaveta de deslizamento paralelo antes da especificação final.
Para obter detalhes de construção, disposição dos discos e notas de aplicação, consulte o site dedicado da NTGD. válvula de gaveta de deslizamento paralelo em vez de expandir essa seção do Hub para um guia de produtos.

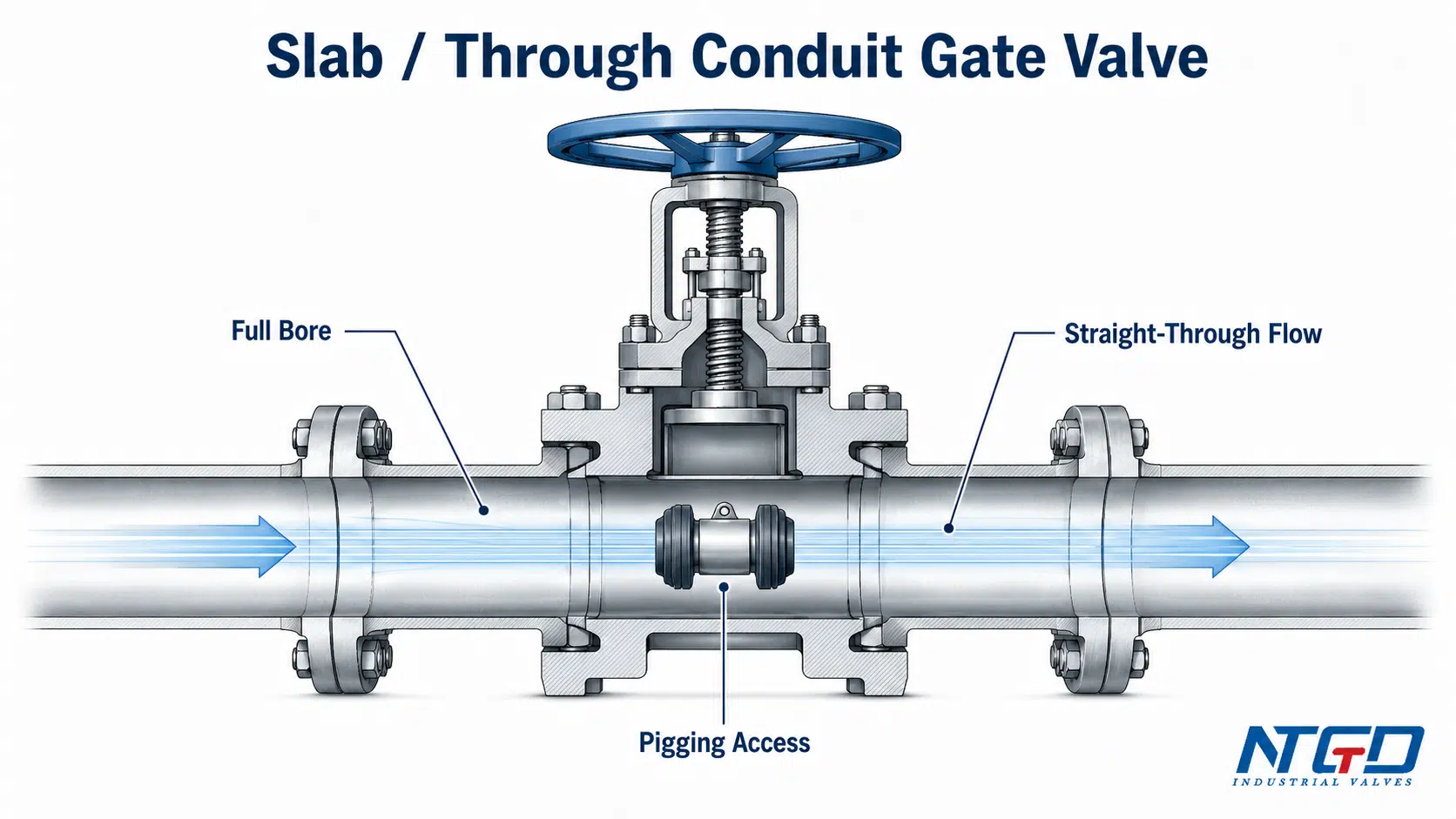

Válvula de gaveta para laje/conduto passante
Uma válvula de gaveta de laje ou de passagem de conduíte é um projeto de furo completo usado onde o fluxo direto é importante. Na posição totalmente aberta, o furo fica alinhado com a tubulação, o que pode ajudar a reduzir a queda de pressão e permitir o acesso de pigs em sistemas de tubulação adequados.
Wermac's Visão geral das válvulas de gaveta também identifica as válvulas de guilhotina como válvulas de guilhotina de passagem usadas em tubulações de transporte de gás, petróleo bruto e derivados de petróleo.
Esse tipo é comumente associado a oleodutos e gasodutos, linhas de transmissão, terminais e outros serviços de tubulação em que a passagem completa e a restrição de baixo fluxo são importantes. As construções de porta de laje e porta expansiva podem aparecer em discussões sobre válvulas de conduíte, mas esses detalhes pertencem a um produto mais especializado ou à página de válvulas de tubulação.
O principal risco de seleção é tratar o serviço de pigging como uma linha de isolamento normal. Se uma tubulação exigir passagem total, uma válvula de gaveta em cunha padrão pode não atender ao requisito. Os detalhes relacionados ao API 6D, os requisitos de DBB/DIB, o arranjo da sede e a documentação da tubulação devem ser tratados em uma análise dedicada à válvula de gaveta de passagem de conduíte, e não em um artigo geral sobre tipos de válvulas de gaveta.
Para obter detalhes sobre o projeto de tubulações de diâmetro total, consulte o site da NTGD Válvula de gaveta através de conduíte página.

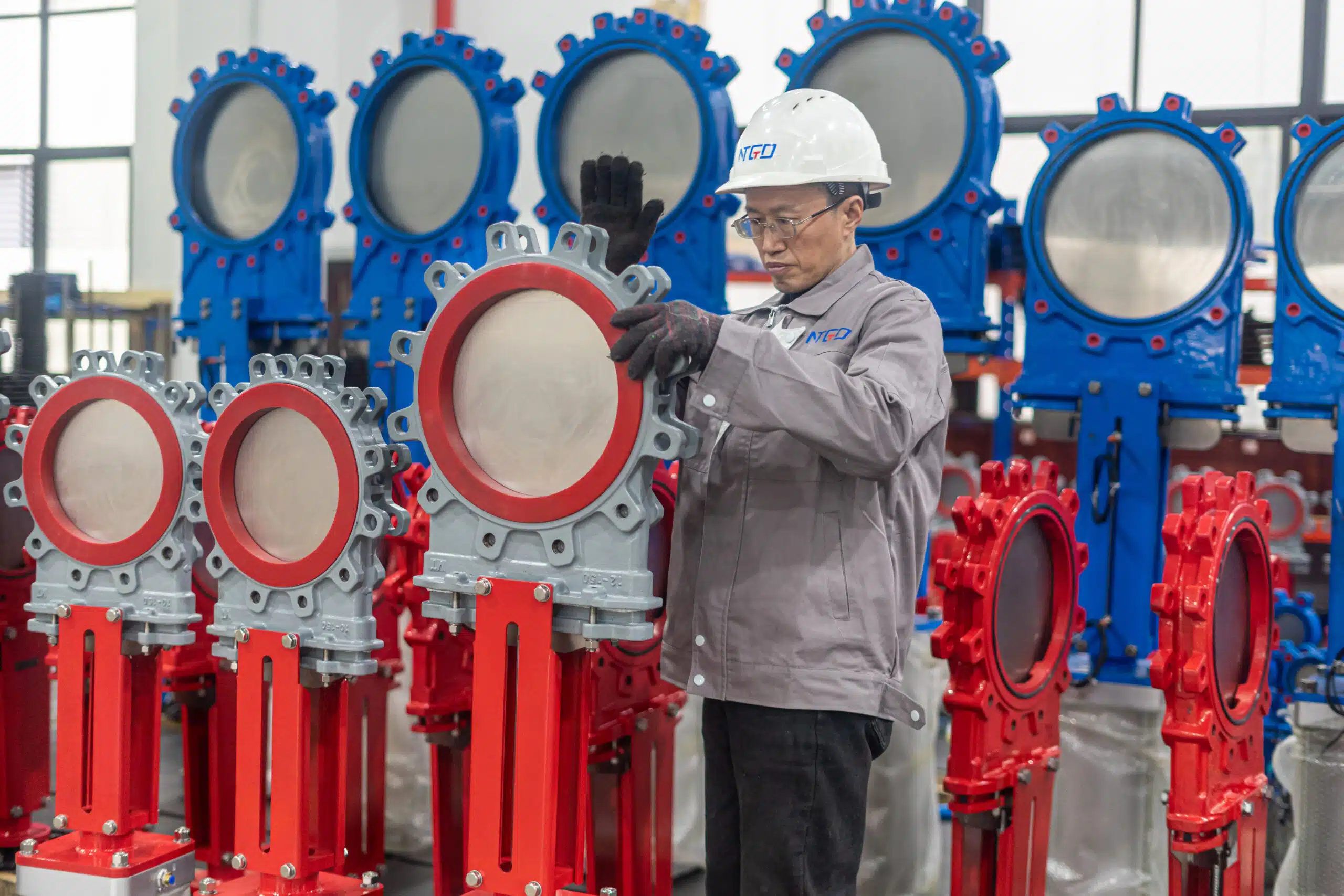

Válvula de guilhotina
Uma válvula de guilhotina usa uma comporta fina ou um fechamento semelhante a uma lâmina que é projetado para cortar ou se mover através de determinados meios contendo sólidos. Ela é comumente considerada para serviços de lama, polpa, mineração, águas residuais e outros serviços em que sólidos suspensos ou meios espessos podem estar presentes.
Wermac's Guia de válvula de guilhotina suporta o mesmo limite: as válvulas de guilhotina destinam-se ao isolamento on/off em serviços com alto teor de sólidos e não devem ser usadas para controle de fluxo, a menos que sejam especificamente projetadas para isso.
Uma válvula de guilhotina não deve ser tratada como substituta direta de uma válvula de guilhotina de cunha padrão. O projeto do corpo, o método de vedação, a capacidade de pressão e a adequação ao meio podem ser muito diferentes. Algumas válvulas de guilhotina são projetadas para serviços específicos de polpa ou sólidos, enquanto outras podem ser válvulas de isolamento para serviços mais leves.
O principal limite é que o “serviço com sólidos” não é uma condição única. O tamanho dos sólidos, a abrasividade, a pressão, a temperatura, o projeto da sede e o estilo do corpo ainda devem ser verificados. Os tipos detalhados de válvulas de guilhotina, os limites de serviço de polpa e as opções de sede devem ser analisados em uma página dedicada a válvulas de guilhotina.
Para obter notas detalhadas sobre a construção, a classificação e o serviço de sólidos, use o site da NTGD válvula de faca como a próxima referência técnica.

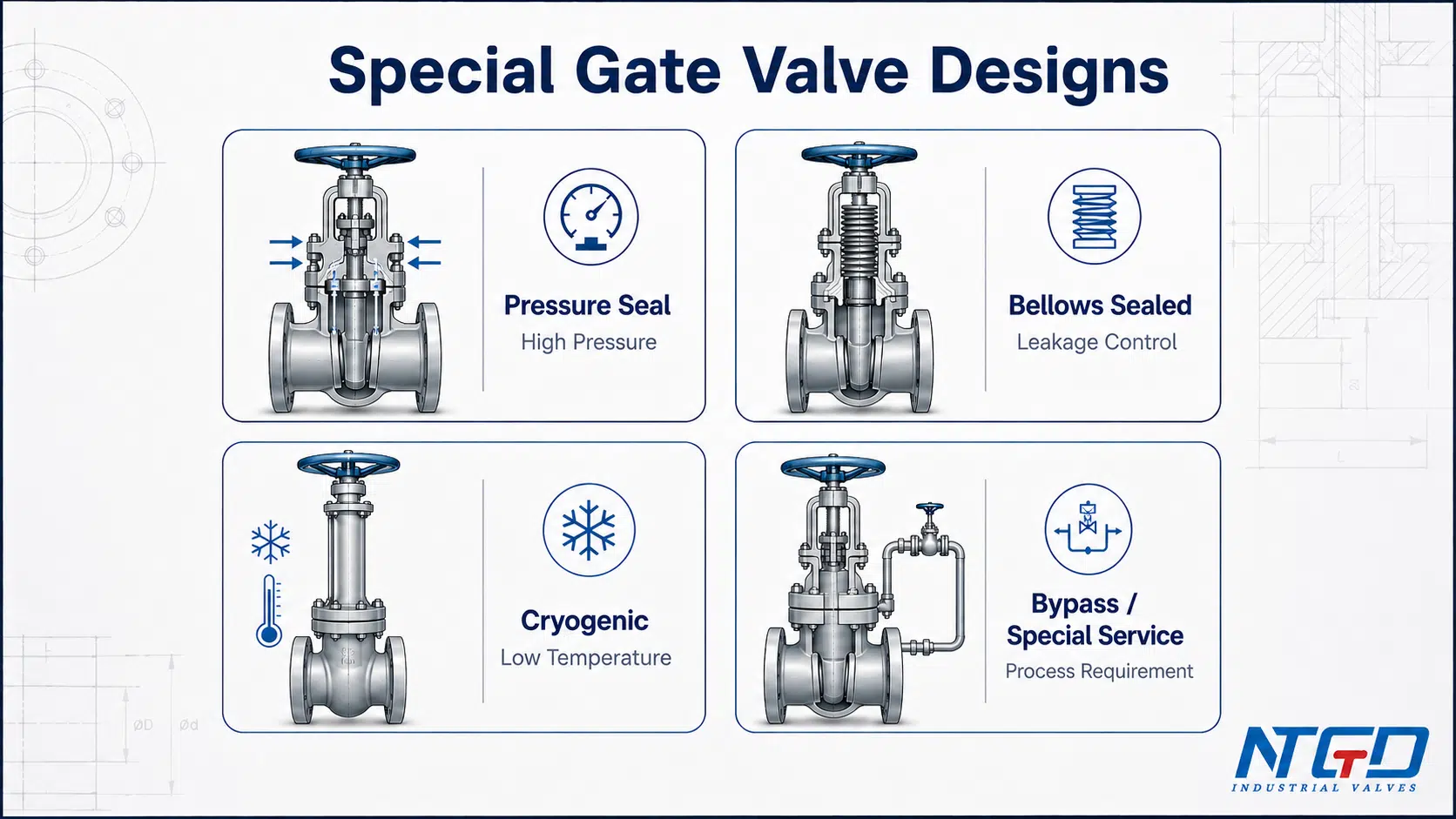

Projetos especiais de válvulas de gaveta
Algumas válvulas de gaveta são classificadas por características especiais de serviço e não pelo formato básico da gaveta. Os exemplos incluem válvulas de gaveta com vedação por pressão, válvulas de gaveta com vedação por fole, válvulas de gaveta de desvio, válvulas de gaveta criogênicas e projetos de serviço de alta temperatura ou alta pressão.
Elas são importantes na aquisição, mas não devem ser misturadas com as principais famílias de projeto de portões sem explicação. Por exemplo, um castelo com vedação de pressão descreve um recurso de construção que contém pressão. Um projeto com vedação por fole trata do controle de vazamento em torno da área da haste. Esses recursos podem ser combinados com outros tipos de projeto de válvula de gaveta, dependendo dos requisitos do projeto.
Os projetos especiais geralmente exigem uma análise específica da aplicação. Eles devem ser considerados depois que o meio, a pressão, a temperatura, o requisito de vazamento, o método de operação e o padrão do projeto forem conhecidos.

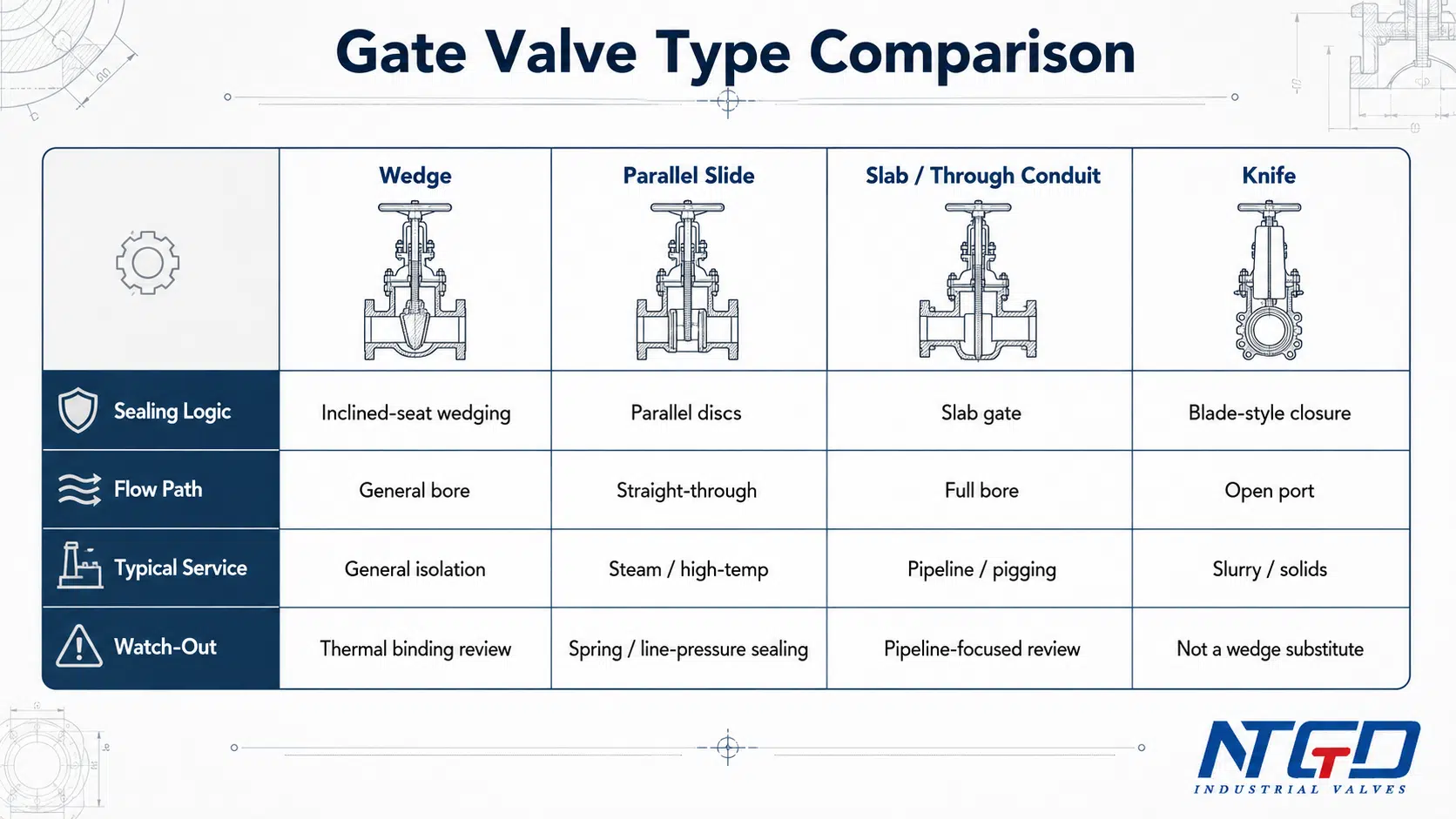

Tabela de comparação de tipos de válvulas de gaveta
| Tipo de válvula de gaveta | Lógica de projeto | Serviço típico | Trilha de seleção | Aviso de escopo | Produto / Direção da ponte interna |
|---|---|---|---|---|---|
| Válvula de gaveta em cunha | Assentos de portão em forma de cunha entre assentos inclinados | Isolamento geral, água, vapor, linhas de processos industriais | Ponto de partida comum para muitos serviços limpos ou moderados | Não presuma que todos os subtipos de cunha se comportam da mesma forma sob calor, sólidos ou problemas de alinhamento do assento | Artigo sobre válvula de gaveta em cunha; subtipo de cunha páginas técnicas ou de produtos |
| Válvula de gaveta de deslizamento paralelo | Vedação de discos de faces paralelas com pré-carga de mola e pressão de linha | Vapor, água de alimentação, isolamento de alta pressão/alta temperatura | Considere quando o comportamento de não rebrota e o movimento térmico são importantes | Não transforme esta visão geral em um produto de deslizamento paralelo ou em um guia de serviço de usina de energia | Página técnica / de produto do slide paralelo; artigo de serviço de energia, se disponível |
| Válvula de gaveta para laje / através de conduíte | Projeto de tubulação de passagem completa e direta | Dutos de petróleo e gás, terminais, serviço de pigging | Considere quando a passagem completa e a baixa restrição são importantes | Não expanda para API 6D, DBB, DIB ou detalhes do catálogo de tubulações aqui | Página do produto da válvula de passagem de conduíte / laje |
| Válvula de guilhotina | Porta fina em forma de lâmina para meios contendo sólidos | Serviço de polpa, celulose, mineração, águas residuais e sólidos | Considere quando a mídia contiver sólidos ou lama espessa | Não trate todos os serviços de polpa como idênticos; a pressão e o projeto da sede ainda são importantes | Página de aplicação do produto ou serviço de polpa da válvula de guilhotina |
| Vedação de pressão / válvula de gaveta de serviço especial | Recurso de construção para requisitos exigentes de pressão, temperatura ou vazamento | Serviços de energia, alta pressão, sensíveis a emissões ou processos especiais | Considere após confirmar a pressão, a temperatura, o vazamento e os requisitos padrão | Não faça dos recursos especiais de serviço a estrutura de tipo principal | Página de produto de serviço especial; página de suporte padrão ou de especificação |
Esta tabela deve ser usada como ponto de partida, não como especificação final. O mapeamento de aplicativos abaixo ajuda a restringir a direção provável, enquanto a lista de verificação da solicitação de cotação confirma os detalhes necessários antes da cotação.
Classificações secundárias: Haste, sede e operação

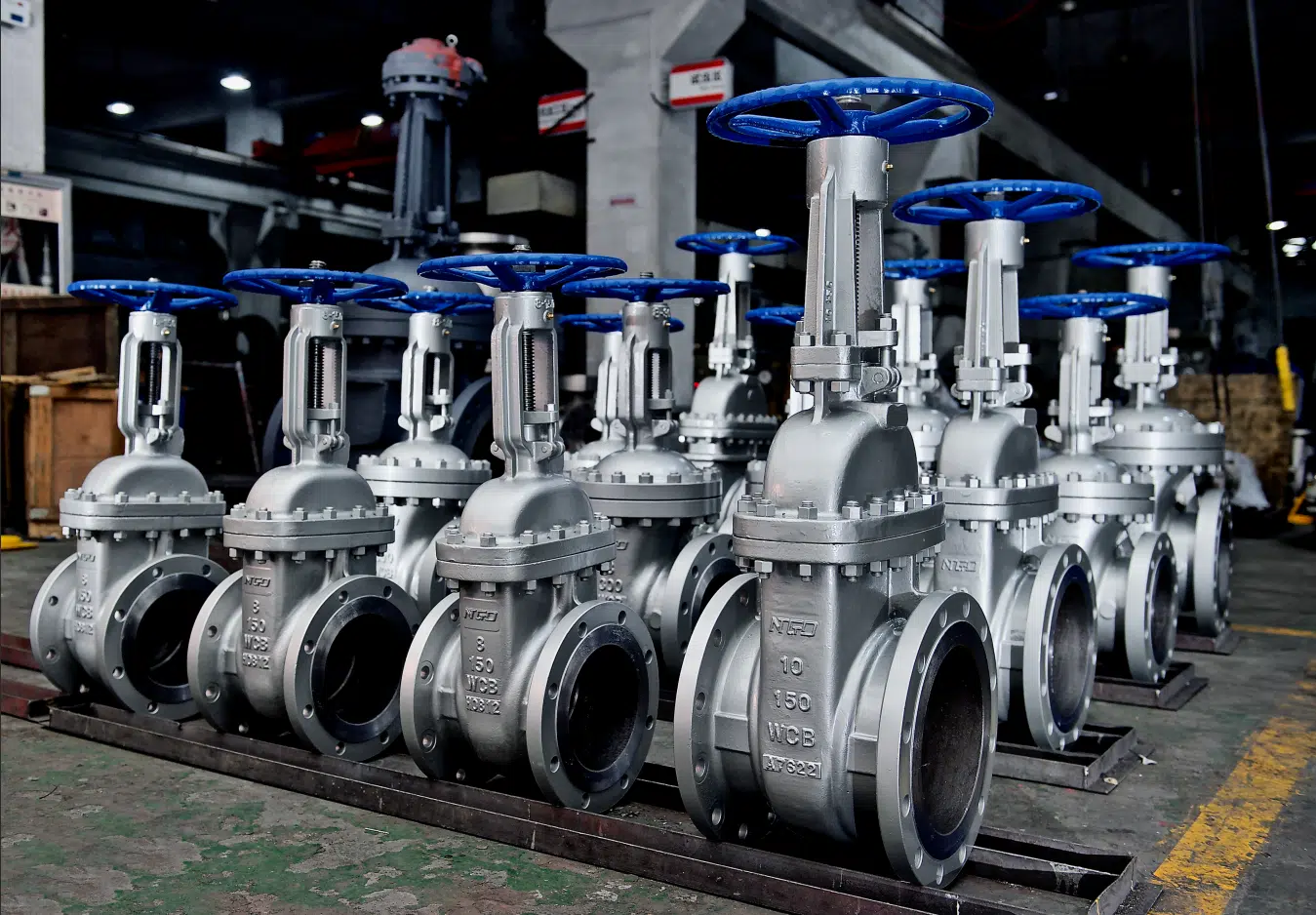

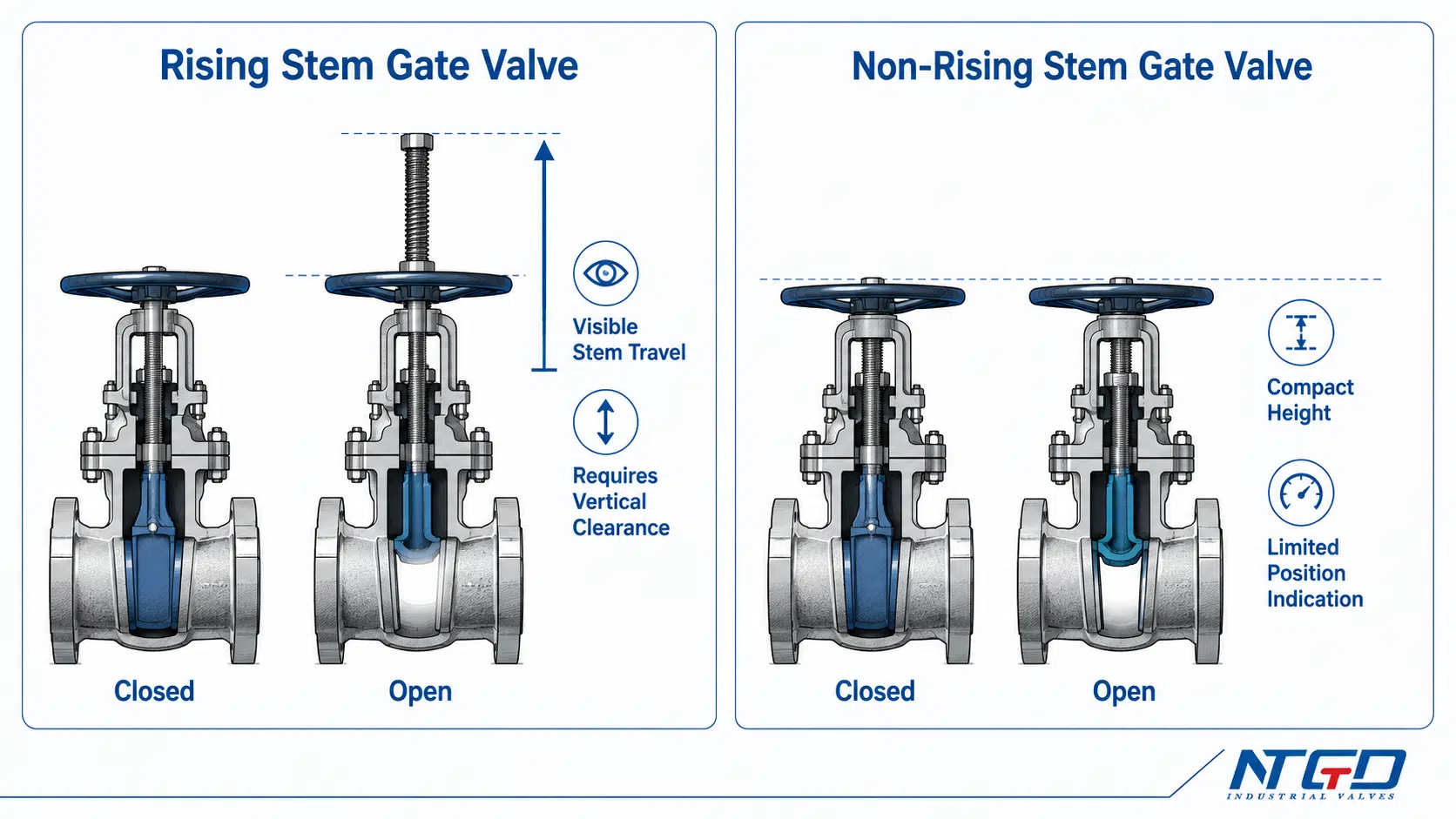

Válvulas de gaveta de haste ascendente vs. de haste não ascendente
Uma válvula de gaveta de haste ascendente tem uma haste que se move para cima à medida que a válvula se abre. Isso proporciona uma indicação visual clara da posição da válvula, o que pode ser útil em muitas instalações industriais. Entretanto, é necessário espaço vertical suficiente acima da válvula.
Uma válvula de gaveta de haste não ascendente mantém a altura da haste mais compacta durante a operação. Isso pode ser útil quando o espaço vertical é limitado, como em linhas subterrâneas ou espaços confinados. A desvantagem é que a posição da válvula pode não ser tão óbvia visualmente sem outros indicadores.
O movimento da haste é importante, mas é uma classificação de suporte. Usar um projeto de haste ascendente em um local onde a folga vertical é limitada pode criar problemas de instalação ou operação. O uso de um projeto de haste não ascendente em um local em que os operadores precisam de uma indicação óbvia de posição pode aumentar o risco de leitura incorreta do status da válvula.
Para uma verificação mais profunda da folga, da indicação de posição e do acesso para manutenção, consulte o Válvulas de gaveta de haste ascendente vs. de haste não ascendente comparação.

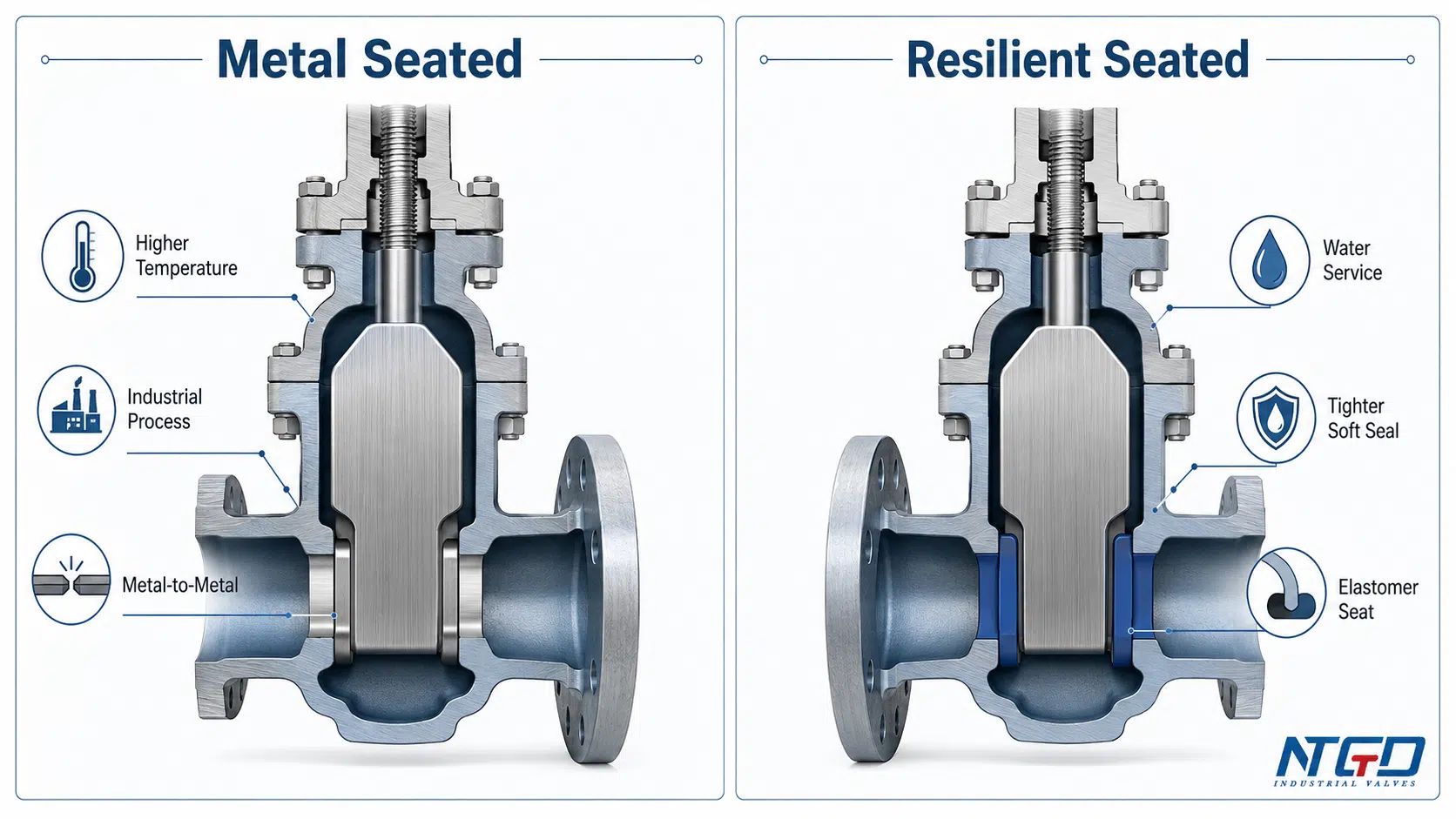

Válvulas de gaveta com sede metálica versus com sede resiliente
O projeto da sede também afeta a seleção da válvula de gaveta. As válvulas de gaveta com sede metálica são geralmente consideradas quando as condições de temperatura, pressão ou meio exigem superfícies de vedação metálicas. As válvulas de gaveta com sede resiliente usam um elastômero ou um elemento de vedação mais macio e são comuns em muitas aplicações de água e esgoto.
A escolha correta depende da limpeza do meio, da temperatura, da expectativa de vazamento, da pressão, do risco de corrosão e das normas aplicáveis. Uma válvula de gaveta com sede resiliente pode não ser adequada para serviço em alta temperatura. Uma válvula de gaveta com sede metálica pode exigir diferentes expectativas de vazamento e condições operacionais.
O tipo de sede deve ser discutido como uma camada de seleção, não como a única maneira de definir os tipos de válvulas de gaveta. A escolha do projeto de sede errado pode levar ao desgaste prematuro da sede, a vazamentos que não atendem às expectativas do projeto ou à incompatibilidade do material com o meio de serviço.
Para a seleção de rota de assento, o Válvulas de gaveta com sede resiliente versus com sede metálica oferece uma comparação mais focada.
Operação manual, de engrenagens, elétrica e pneumática
O método de operação é outra camada de especificação. As válvulas de gaveta podem ser operadas por volante, caixa de engrenagens, atuador elétrico, atuador pneumático ou atuador hidráulico, dependendo do tamanho da válvula, do torque, do requisito de automação e da filosofia de controle da fábrica.
Entretanto, a atuação não costuma definir o tipo básico de válvula de gaveta. Uma válvula de gaveta elétrica ainda pode ser uma válvula de gaveta em cunha, uma válvula de gaveta de deslizamento paralelo ou outro projeto. Para a preparação da RFQ, o método de operação deve ser confirmado depois que o tipo básico de válvula e as condições de serviço estiverem claros.
Se o método de operação for selecionado muito cedo, o projeto poderá subestimar o torque, os requisitos de automação, as limitações de espaço ou a integração do sistema de controle. É por isso que o tipo de válvula, as condições de serviço e o método de operação devem ser analisados em conjunto.

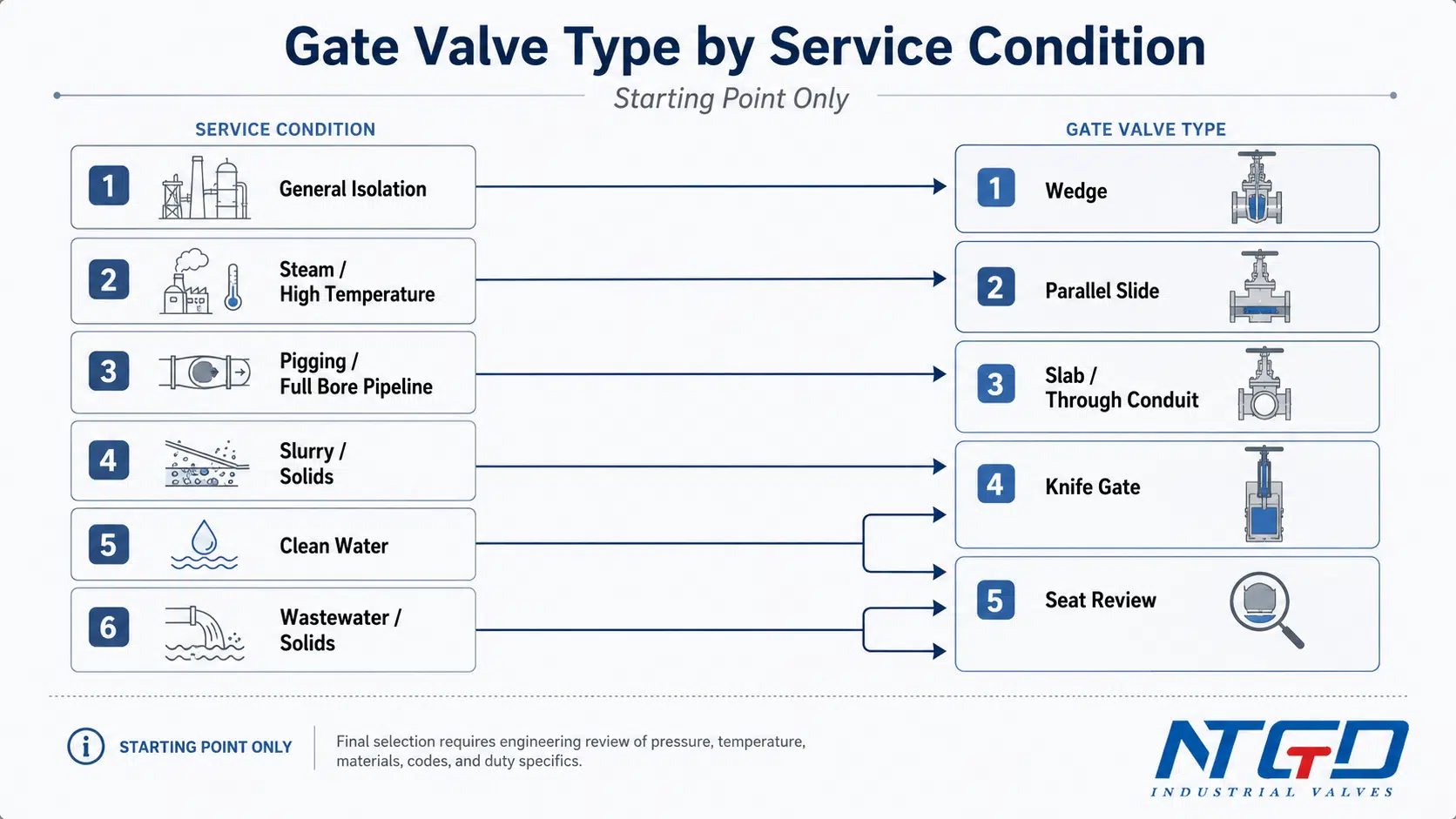

Tipos e aplicações de válvulas de gaveta
O melhor tipo de válvula de gaveta depende da aplicação. Um bom mapeamento de aplicações não se limita a listar os setores. Ele conecta a condição de serviço à lógica do projeto da válvula.
| Aplicativo/serviço | Tipo de válvula de gaveta inicial a ser considerado | Por que pode ser adequado | Ponto-chave de verificação | Risco de escolha errada |
|---|---|---|---|---|
| Água / águas residuais | Válvula de gaveta com sede em cunha ou resiliente; válvula de faca para sólidos | Serviço de isolamento comum; as sedes resilientes podem ser adequadas para água limpa; o projeto da faca pode ser adequado para sólidos | Limpeza da mídia, conteúdo de sólidos, material da sede, instalação enterrada ou acima do solo | O ajuste inadequado da sede ou o acúmulo de sólidos podem reduzir a confiabilidade do fechamento |
| Vapor / energia | Corrediça paralela, vedação de pressão, projeto de cunha adequado | A alta temperatura e o movimento térmico podem afetar a vedação e o torque operacional | Temperatura, classe de pressão, design do castelo, risco de ligação térmica | O projeto incorreto pode aumentar o torque ou o risco de travamento durante o ciclo térmico |
| Gasoduto de petróleo e gás | Válvula de gaveta para laje / através de conduíte | Pode ser necessário fluxo total e acesso de pigging | Padrão API/projeto, exigência de pigging, classe de pressão, arranjo da sede | O design sem furo completo pode interferir nos requisitos de pigging ou de fluxo da tubulação |
| Lama / mineração / celulose | Válvula de guilhotina ou outro projeto de serviço para sólidos | O design de porta fina pode lidar melhor com sólidos suspensos do que os designs de cunha padrão | Tamanho dos sólidos, abrasividade, pressão, design da sede e do corpo | Os assentos padrão podem se desgastar, entupir ou não fechar completamente |
| Processo químico/industrial | Cunha, com sede metálica, com vedação por fole ou projeto especial | Depende da corrosão, do vazamento, da temperatura e dos requisitos de isolamento | Compatibilidade de materiais, classe de vazamento, vedação da gaxeta/haste, padrão | O material ou o projeto de vedação incorretos podem criar problemas de vazamento ou compatibilidade |
| Instalação com espaço limitado | Válvula de gaveta de haste não ascendente como opção de haste | O movimento vertical compacto pode ajudar em espaços limitados | Indicação de posição, acesso para manutenção, necessidade de serviço enterrado | O projeto incorreto da haste pode causar problemas de folga ou de operação |
| Serviço de alta pressão/alta temperatura | Corrediça paralela, vedação de pressão, design adequado com sede de metal | O serviço pode exigir vedação especial e construção do castelo | Classificação de pressão-temperatura, material, padrão, torque de operação | A construção incorreta pode afetar a estabilidade do fechamento e a capacidade de manutenção |
| Sólidos ou meios abrasivos | Porta de faca ou projeto especial para serviço de sólidos | As válvulas de gaveta padrão podem sofrer danos na sede ou fechamento incompleto | Abrasão, tamanho das partículas, expectativa de fechamento, acesso para manutenção | Podem ocorrer danos à sede e fechamento incompleto se os sólidos forem ignorados |
Sistemas de água e esgoto
Os sistemas de água e esgoto geralmente usam válvulas de gaveta para isolamento, fechamento de seção, manutenção e controle de linha. Em serviços de água limpa, as válvulas de gaveta com sede resiliente ou em cunha são pontos de partida comuns. Em serviços de águas residuais ou que contenham sólidos, uma válvula de guilhotina ou outro projeto de serviço de sólidos pode ser mais adequado.
A seleção não deve se basear apenas na palavra “água”. A condição do meio é importante. Água limpa, água bruta, águas residuais, lodo e lama podem exigir diferentes materiais de sede, projetos de corpo e expectativas de manutenção. Antes da seleção, confirme se o serviço é limpo, se contém sólidos suspensos, se está enterrado ou se exige uma expectativa de vazamento específica.
Serviço de vapor e energia
O serviço de vapor e energia pode criar desafios relacionados à temperatura. A alta temperatura e o ciclo térmico podem afetar o assento da cunha, o torque operacional e a estabilidade da vedação. Nessas tarefas, podem ser consideradas válvulas de gaveta de deslizamento paralelo, válvulas de gaveta de vedação por pressão ou projetos de cunha cuidadosamente selecionados.
A escolha final depende da temperatura, da pressão, da frequência de ciclos, da expectativa de fechamento e do padrão da planta. Se o movimento térmico for ignorado, a válvula selecionada pode se tornar mais difícil de operar ou pode não manter o desempenho de fechamento pretendido em ciclos repetidos.
Serviço de oleoduto e gasoduto
As linhas de transmissão de petróleo e gás geralmente exigem baixa restrição, fluxo total e acesso para pigging. Nesses casos, as válvulas de gaveta em laje ou através de conduítes são comumente consideradas. Seu projeto é diferente de uma válvula de gaveta em cunha padrão porque o caminho do fluxo da tubulação e a condição de furo aberto são fundamentais para a aplicação.
Para esses serviços, o comprador deve verificar os padrões do projeto, a classe de pressão, a conexão da extremidade, o arranjo da sede, os requisitos de segurança contra incêndio e se é necessário fazer a pigagem. Uma válvula que funciona para isolamento comum pode não atender aos requisitos de percurso de fluxo ou de pigging de um sistema de tubulação.
Polpa, mineração, celulose e meios contendo sólidos
A lama e os meios que contêm sólidos podem criar problemas para as válvulas de gaveta comuns. Os sólidos podem se acumular perto da área da sede, danificar as superfícies de vedação ou impedir o fechamento completo. As válvulas de guilhotina são geralmente consideradas para aplicações de polpa, mineração, águas residuais e lama porque o projeto da guilhotina é mais adequado para alguns serviços que contêm sólidos.
No entanto, nem toda válvula guilhotina é adequada para todas as polpas. O comprador deve verificar a pressão, a temperatura, o tamanho dos sólidos, a abrasividade, o projeto da sede, o estilo do corpo e o acesso para manutenção. Se esses detalhes não forem verificados, a válvula poderá fechar mal, apresentar vazamentos ou exigir manutenção antes do esperado.
Para obter uma lógica de serviço específica para polpa e lama, consulte o guia da NTGD para Válvulas de guilhotina para aplicações de polpa e lama.
Linhas de processos industriais gerais e químicos
As linhas de processos químicos e gerais podem usar vários tipos de válvulas de gaveta, dependendo do meio. Uma válvula de gaveta em cunha pode ser adequada para isolamento geral. Um projeto com sede metálica pode ser necessário para alta temperatura ou serviço mais exigente. Uma válvula de gaveta com vedação por fole pode ser considerada quando o controle de vazamento da haste for importante.
A chave é combinar o projeto da válvula com o fluido, a temperatura, o risco de corrosão, a expectativa de vazamento e a frequência de operação, em vez de selecionar apenas pelo nome da válvula. A compatibilidade do material e o método de vedação devem ser verificados antes da finalização do tipo de válvula.
Erros comuns de seleção na escolha de tipos de válvulas de gaveta
Uso de uma válvula de gaveta para estrangulamento
As válvulas de gaveta normalmente são selecionadas para isolamento liga/desliga. Normalmente, elas não são recomendadas para estrangulamento contínuo ou controle preciso de fluxo. Quando uma válvula de gaveta está parcialmente aberta, o fluxo de alta velocidade pode se concentrar próximo à área da gaveta e da sede. Isso pode aumentar a erosão, a vibração, o ruído e o comportamento instável de fechamento.
O resultado prático não é apenas um controle deficiente. Com o tempo, o desgaste da sede e da comporta pode reduzir a confiabilidade do fechamento, aumentar o risco de vazamento e tornar a operação futura menos previsível. Se o estrangulamento for necessário, outro tipo de válvula deve ser analisado em vez de se presumir que uma válvula de gaveta possa funcionar como uma válvula de controle.
Seleção do design da cunha sem verificar o risco de ligação térmica
As válvulas de gaveta em cunha são comuns e confiáveis em muitos serviços, mas a alta temperatura e o ciclo térmico podem criar preocupações adicionais no projeto. Em algumas aplicações, o movimento térmico pode aumentar o torque operacional ou criar risco de ligação. Esse é um dos motivos pelos quais os projetos de cunha flexível, cunha dividida ou corrediça paralela podem ser considerados em determinados serviços.
A lição não é que as válvulas de gaveta em cunha não são adequadas. A lição é que o subtipo da cunha, a temperatura, a pressão e as condições de operação devem ser analisados em conjunto. Se o serviço envolver ciclos térmicos repetidos, o comprador deve confirmar se um projeto de cunha padrão é suficiente ou se um projeto diferente deve ser considerado.

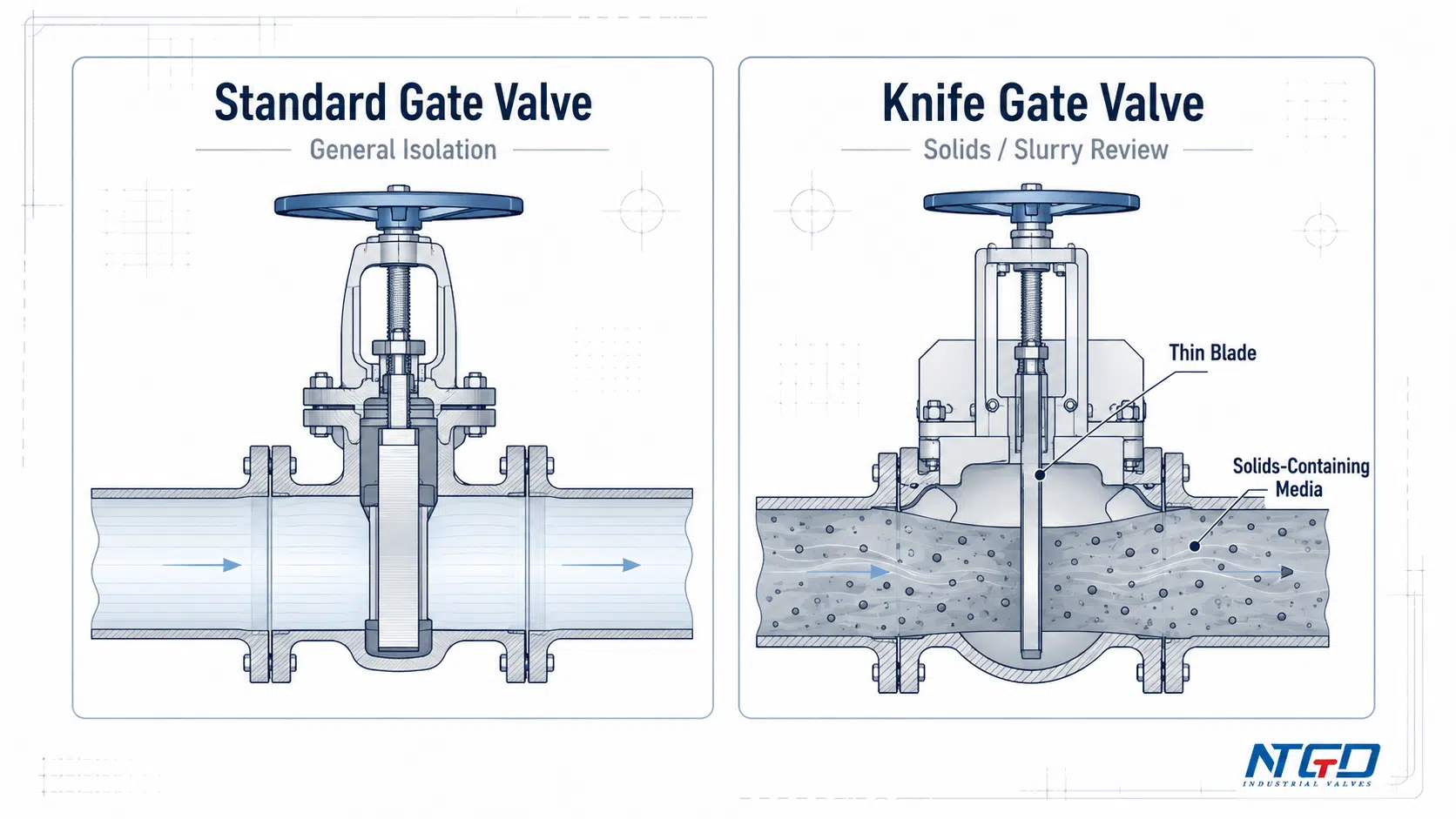

Uso de válvulas de gaveta padrão em serviços de polpa ou sólidos
Uma válvula de gaveta em cunha padrão pode não ser o melhor ponto de partida para meios contendo lama ou sólidos. Os sólidos podem se depositar, acumular ou danificar as superfícies de vedação. O fechamento incompleto e o desgaste da sede podem se tornar problemas sérios se a válvula não for projetada para o meio.
Para serviços de polpa, mineração, águas residuais ou lama, as válvulas de guilhotina ou outros projetos de serviço de sólidos devem ser revisados em vez de se presumir que uma válvula de guilhotina geral funcionará corretamente. A seleção deve considerar o tamanho das partículas, a abrasão, a pressão, o estilo da sede, o projeto do corpo e o acesso para manutenção.
Tratamento do serviço de pig como uma linha de isolamento normal
O serviço de pigagem de tubulações exige atenção ao furo interno e ao caminho do fluxo. Uma válvula de gaveta padrão pode não fornecer a passagem completa necessária para o pigging. Válvulas de gaveta de conduíte ou de laje são geralmente consideradas quando a passagem direta e o acesso para pigging fazem parte dos requisitos da tubulação.
Essa é uma decisão específica do produto. Ela deve ser confirmada com os padrões, desenhos e folhas de dados do projeto antes da seleção final. Se o requisito de pigging não for atendido durante a RFQ, a válvula selecionada poderá atender às necessidades gerais de fechamento, mas não atenderá ao requisito de percurso de fluxo da tubulação.

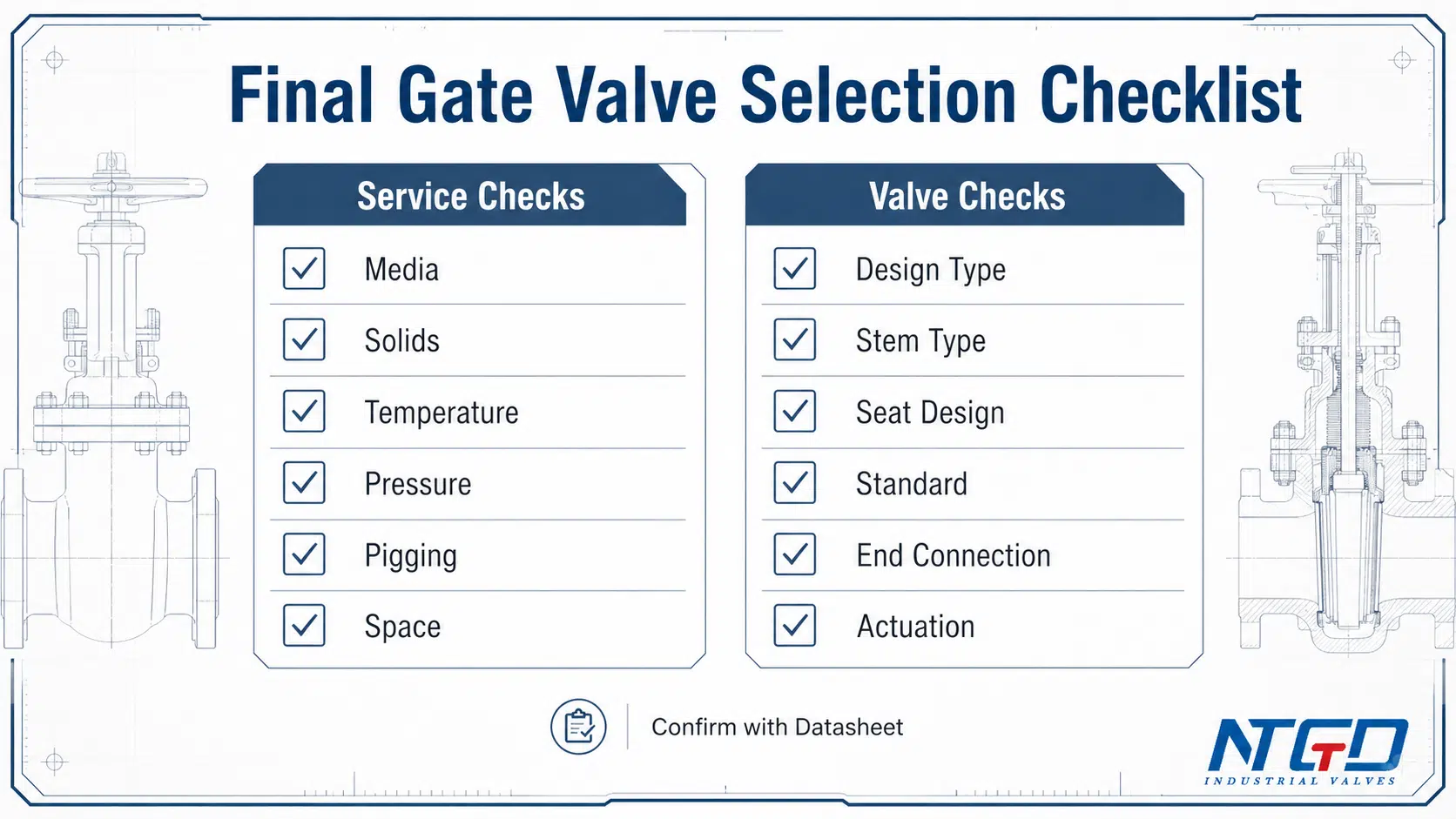

Lista de verificação de seleção do tipo de válvula de gaveta final antes da solicitação de cotação
Antes de enviar uma solicitação de cotação, confirme os dados do serviço da forma mais completa possível. Informações claras ajudam a evitar a seleção incorreta do tipo de válvula, cotações pouco claras, esclarecimentos técnicos repetidos e revisões de especificações depois que o projeto já avançou.
Para um processo de seleção mais amplo em nível de projeto, use o guia da NTGD sobre como escolha a válvula de gaveta certa para sua aplicação industrial.
| Item da lista de verificação | O que confirmar | Por que é importante |
|---|---|---|
| Tipo de válvula | Cunha, deslizamento paralelo, através de conduíte, faca, projeto especial | Define a família de design inicial e evita a mistura de intenções de produtos |
| Mídia | Água, vapor, óleo, gás, lama, produtos químicos, águas residuais | Controla a sede, o material, o método de vedação e a adequação do serviço |
| Conteúdo de sólidos | Limpo, sólidos em suspensão, partículas abrasivas, polpa, lodo | Ajuda a identificar se os projetos de facas ou outros serviços de sólidos devem ser revisados |
| Classe de pressão | Classificação de pressão necessária ou classe de projeto | Controla o corpo, o capô, o design do assento e as expectativas de documentação |
| Temperatura | Temperatura operacional normal e máxima | Afeta o material do assento, o risco de ligação térmica, o design do castelo e a revisão da construção |
| Tamanho do duto | Tamanho nominal e condição de fluxo | Afeta o torque, o método de operação, o peso e o planejamento da instalação |
| Conexão final | Flangeado, solda de topo, rosqueado, wafer ou outro | Deve corresponder à especificação da tubulação e à prática de instalação |
| Tipo de assento | Com sede metálica, com sede resiliente, com vedação especial | Controla a expectativa de desligamento, a faixa de temperatura e a compatibilidade de mídia |
| Design da haste | Haste ascendente ou não ascendente | Afeta o espaço, a indicação de posição, o serviço enterrado e o acesso para manutenção |
| Operação | Manual, engrenagem, elétrico, pneumático, hidráulico | Deve corresponder ao torque, aos requisitos de automação e à filosofia de controle |
| Padrão aplicável | API, ASME, EN, especificação do projeto ou padrão do cliente | Afeta a inspeção, a documentação, a aprovação do projeto e os critérios de aceitação |
| Documentos necessários | Desenho, folha de dados, certificado de material, relatório de teste, plano de inspeção | Reduz a ambiguidade da solicitação de cotação e oferece suporte à aprovação técnica |
Se a solicitação de cotação precisar fazer referência aos requisitos do API, a NTGD's Normas API para válvulas de gaveta O guia pode ajudar a separar as discussões sobre API 600, API 6D e API 598 antes da revisão final da documentação.
Para uma referência padrão oficial, o Visualização da norma API 600 mostra que o API 600 abrange válvulas de gaveta de aço com castelo aparafusado para serviços pesados, com recursos como parafuso e garfo externos, hastes ascendentes, assento em cunha ou paralelo, superfícies de assento metálicas e extremidades flangeadas ou soldadas a topo.
Uma RFQ clara não deve dizer apenas “válvula de gaveta”. Ela deve descrever o serviço pretendido, as condições operacionais e as características de projeto necessárias.
Perguntas frequentes sobre os tipos de válvulas de gaveta
Quais são os diferentes tipos de válvulas de gaveta?
Os principais tipos baseados em projeto incluem válvulas de gaveta em cunha, válvulas de gaveta de deslizamento paralelo, válvulas de gaveta em laje ou através de conduítes, válvulas de gaveta de faca e válvulas de gaveta para serviços especiais. As válvulas de gaveta também podem ser classificadas por movimento da haste, projeto da sede, condição de serviço e padrão de projeto.
Quais são os dois tipos comuns de válvulas de gaveta?
As duas grandes famílias de projetos frequentemente discutidas são as válvulas de gaveta em cunha e as válvulas de gaveta paralela. Entretanto, esse é apenas um método de classificação. As válvulas de gaveta também podem ser classificadas por movimento da haste, projeto da sede, condição de serviço e requisitos de especificação.
Quantos tipos de válvulas de gaveta existem?
Não existe um número universal único. Para a seleção industrial inicial, os compradores geralmente começam com quatro famílias principais de projetos: cunha, deslizamento paralelo, conduíte em laje ou através de conduíte e válvulas de guilhotina. Depois disso, o tipo de haste, o projeto da sede, o serviço de pressão, o material, o atuador e os requisitos padrão restringem a escolha final.
Uma válvula de guilhotina é um tipo de válvula de guilhotina?
Sim. Uma válvula de guilhotina é um tipo especial de válvula de guilhotina projetada para determinados serviços que contêm sólidos ou lama. Ela usa uma comporta fina ou um fechamento semelhante a uma lâmina. Entretanto, ela não deve ser tratada como intercambiável com uma válvula de gaveta em cunha padrão.
Qual é a diferença entre as válvulas de cunha e de gaveta paralela?
Uma válvula de gaveta em cunha usa uma gaveta em forma de cunha que se assenta entre superfícies inclinadas. Uma válvula de gaveta de deslizamento paralelo usa discos de faces paralelas e não depende principalmente da ação da cunha. Essa diferença afeta a lógica de vedação, o torque operacional e a adequação para alguns serviços de alta temperatura ou alta pressão.
Que tipo de válvula de gaveta é usada para polpas abrasivas?
O serviço de polpa geralmente aponta para uma válvula de guilhotina ou outro projeto de serviço de sólidos. A seleção final depende do tamanho dos sólidos, da abrasividade, da pressão, da temperatura, do projeto da sede e da expectativa de fechamento. Uma válvula de gaveta em cunha padrão não deve ser selecionada para serviço de polpa sem revisão.
Que tipo de válvula de gaveta é usada para pigmentação de tubulações?
O serviço de pigagem de tubulações geralmente exige um projeto de válvula de passagem total. As válvulas de gaveta de placa ou de passagem de conduíte são comumente consideradas porque podem fornecer um caminho de fluxo direto quando totalmente abertas. A seleção final deve ser confirmada com o padrão da tubulação, o requisito de pigging e a folha de dados da válvula.
As válvulas de gaveta são adequadas para estrangulamento?
Em geral, as válvulas de gaveta não são recomendadas para estrangulamento contínuo ou regulagem precisa do fluxo. Elas são usadas principalmente para isolamento totalmente aberto ou totalmente fechado. A abertura parcial pode expor a comporta e a sede ao fluxo de alta velocidade, o que pode causar desgaste da sede, vibração, risco de vazamento e fechamento instável.
Conclusão
Compreensão tipos de válvulas de gaveta não se trata apenas de memorizar nomes. Trata-se de saber qual camada de classificação é importante para o serviço: design do portão, movimento da haste, tipo de assento, aplicação ou especificação do projeto.
Para a maioria dos compradores industriais, o caminho prático é:
- identificar a principal condição de serviço;
- escolha a família de projeto da válvula de gaveta inicial;
- comparar a lógica de vedação e os requisitos do caminho do fluxo;
- Verifique a pressão, a temperatura, o meio, a sede, a haste, a operação e o padrão;
- confirmar a seleção final com desenhos e planilhas de dados.
Uma válvula de gaveta em cunha pode ser um ponto de partida comum para o isolamento geral. Uma válvula de gaveta de deslizamento paralelo pode ser considerada para isolamento de alta temperatura ou alta pressão. Uma válvula de gaveta de passagem de conduíte pode ser necessária para serviço de tubulação de passagem total. Uma válvula de guilhotina pode ser mais adequada para polpas ou meios contendo sólidos.
A tabela de comparação e a lista de verificação de solicitação de cotação acima podem ajudar a restringir a escolha inicial. A seleção final ainda deve ser verificada com base em dados reais de serviço, padrões de projeto, desenhos e folhas de dados.
