Peças e componentes da válvula globo: Diagrama e funções

As peças da válvula globo incluem o corpo, o castelo, o disco ou plugue, a sede, a haste, o engaxetamento, a gaxeta, a guarnição e o volante ou atuador. Esses componentes da válvula globo trabalham juntos para interromper, iniciar ou regular o fluxo, movendo o disco ou plugue para perto ou para longe da sede.

Para engenheiros e compradores, entender as peças da válvula globo não é apenas um exercício de nomeação. Cada peça afeta o desempenho da vedação, a integridade do limite de pressão, o acesso para manutenção, o torque operacional, o controle de vazamento e a precisão da solicitação de cotação. Uma lista correta de peças ajuda a evitar lacunas nas especificações, como material de acabamento pouco claro, requisitos de vedação ausentes, suposições de atuação erradas ou detalhes incompletos da sede e do disco.

Este artigo explica as principais partes de uma válvula globo, suas funções, como elas se encaixam em um diagrama e o que deve ser confirmado antes da cotação.

Este guia se concentra nas peças gerais da válvula globo e nas funções dos componentes. Para a seleção de válvulas específicas para serviços, use as páginas de produtos e estruturas relacionadas relacionadas no link abaixo.

Quais são as principais partes de uma válvula globo?

Resposta rápida: peças da válvula globo principal

As partes principais de uma válvula globo geralmente incluem:

• Corpo - o invólucro contendo pressão e a passagem de fluxo.
• Boné - a tampa que suporta a haste e fornece acesso às peças internas.
• Disco ou plugue - o elemento de fechamento móvel.
• Assento - a superfície de vedação estacionária.
• Caule - o eixo que transfere o movimento do volante ou do atuador para o disco.
• Embalagem - o material de vedação da haste que ajuda a controlar o vazamento externo.
• Junta de vedação - o elemento de vedação entre o corpo e o castelo ou outras superfícies da junta.
• Guarnição - as partes internas molhadas que afetam fortemente o fechamento, o controle de fluxo e o comportamento de desgaste.
• Volante ou atuador - o dispositivo operacional usado para mover a haste.

Essas peças podem ser agrupadas por função de engenharia: componentes de limite de pressão, componentes de controle de movimento e fluxo, componentes de vedação e interfaces de operação. O diagrama e a tabela abaixo seguem essa lógica para que o leitor possa passar dos nomes das peças para as verificações de especificação.

Em muitas explicações simplificadas, uma válvula globo é descrita por apenas cinco partes: corpo, castelo, haste, disco ou plugue e sede. Isso é útil para uma visão geral básica, mas não é suficiente para a seleção industrial. Em RFQs reais e discussões de manutenção, os detalhes de engaxetamento, gaxeta, acabamento e atuação também são importantes.

O que este artigo aborda e o que não aborda

Este artigo se concentra em Peças e função da válvula globo. Ele explica como os principais componentes estão dispostos, o que cada parte faz e por que cada parte é importante para as condições de serviço e cotação.

Ele não pretende substituir uma folha de dados completa do produto, um manual de instalação ou um artigo sobre princípios de funcionamento. Tópicos como direção do fluxo da válvula globo, tipos de válvulas globo, símbolo da válvula globo, cálculo de queda de pressão, normas e seleção de materiais são mencionados apenas quando ajudam a explicar as peças. Esses tópicos normalmente exigem páginas separadas ou documentação específica do produto.

O objetivo é ajudar os leitores a identificar rapidamente os principais componentes, entender sua função e evitar a perda de detalhes importantes da solicitação de cotação antes de discutir a especificação de uma válvula.

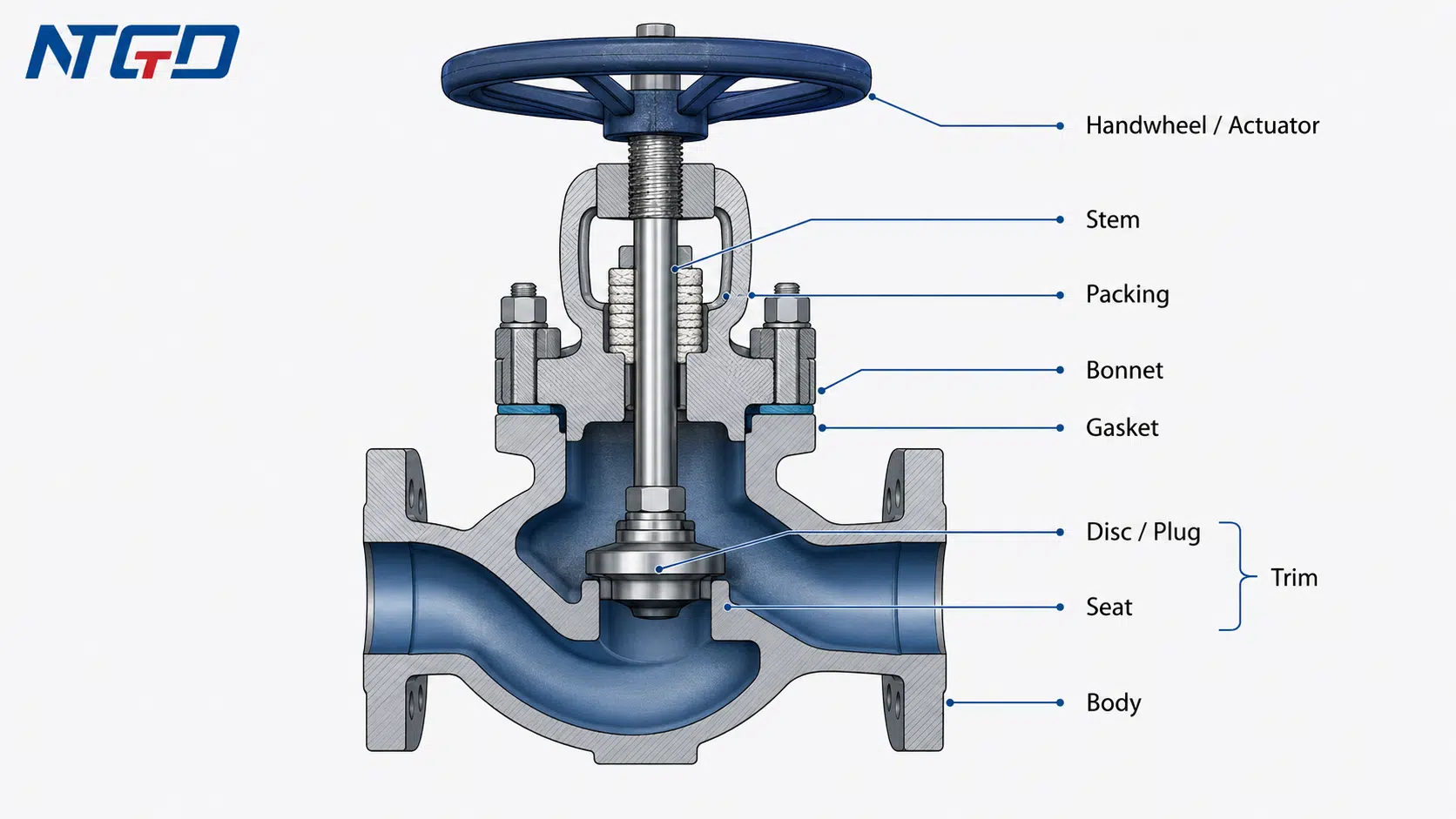

Diagrama de peças da válvula globo: Como os componentes se encaixam

O diagrama de peças de uma válvula globo deve mostrar como o limite de pressão, as peças móveis, as peças de vedação e as peças operacionais se conectam dentro da válvula.

Um diagrama útil de válvula globo com peças não deve ser apenas um desenho genérico. Ele deve rotular claramente os componentes que um engenheiro ou comprador precisa identificar durante a seleção, inspeção ou manutenção.

Principais rótulos a serem exibidos no diagrama

Um diagrama claramente rotulado deve incluir pelo menos essas partes:

Um diagrama robusto também deve deixar clara a relação entre os componentes: o volante ou o atuador move a haste; a haste move o disco ou o plugue; o disco ou o plugue se aproxima ou sai da sede; e o corpo contém o caminho do fluxo.

As seções a seguir explicam esses rótulos em três grupos de engenharia: componentes de limite de pressão, componentes de controle de movimento e fluxo e componentes de vedação.

Para um exemplo estrutural específico do produto, o estrutura da válvula globo de flange mostra como os detalhes do corpo, da haste, do disco e da sede são tratados quando o projeto da válvula está vinculado a uma configuração flangeada.

Como ler o diagrama sem confundi-lo com um guia completo de princípios de funcionamento

O objetivo do diagrama deste artigo é identificar as peças e mostrar sua relação. Ele não deve transformar o artigo em um guia completo de “como funciona uma válvula globo”.

Ao ler o diagrama, concentre-se em três camadas:

1. Limite de pressão - identifica quais peças contêm pressão interna e definem o envelope da válvula principal.
2. Caminho de movimento e controle - mostra como a entrada de operação chega ao disco ou ao plugue.
3. Caminho de vedação - mostra onde o fechamento interno e o controle de vazamento externo dependem dos detalhes da sede, do engaxetamento e da gaxeta.

Usado em conjunto com a tabela de peças, o diagrama se torna uma ferramenta de verificação rápida de ajuste antes de analisar os requisitos de material, acabamento, embalagem, gaxeta e atuação.

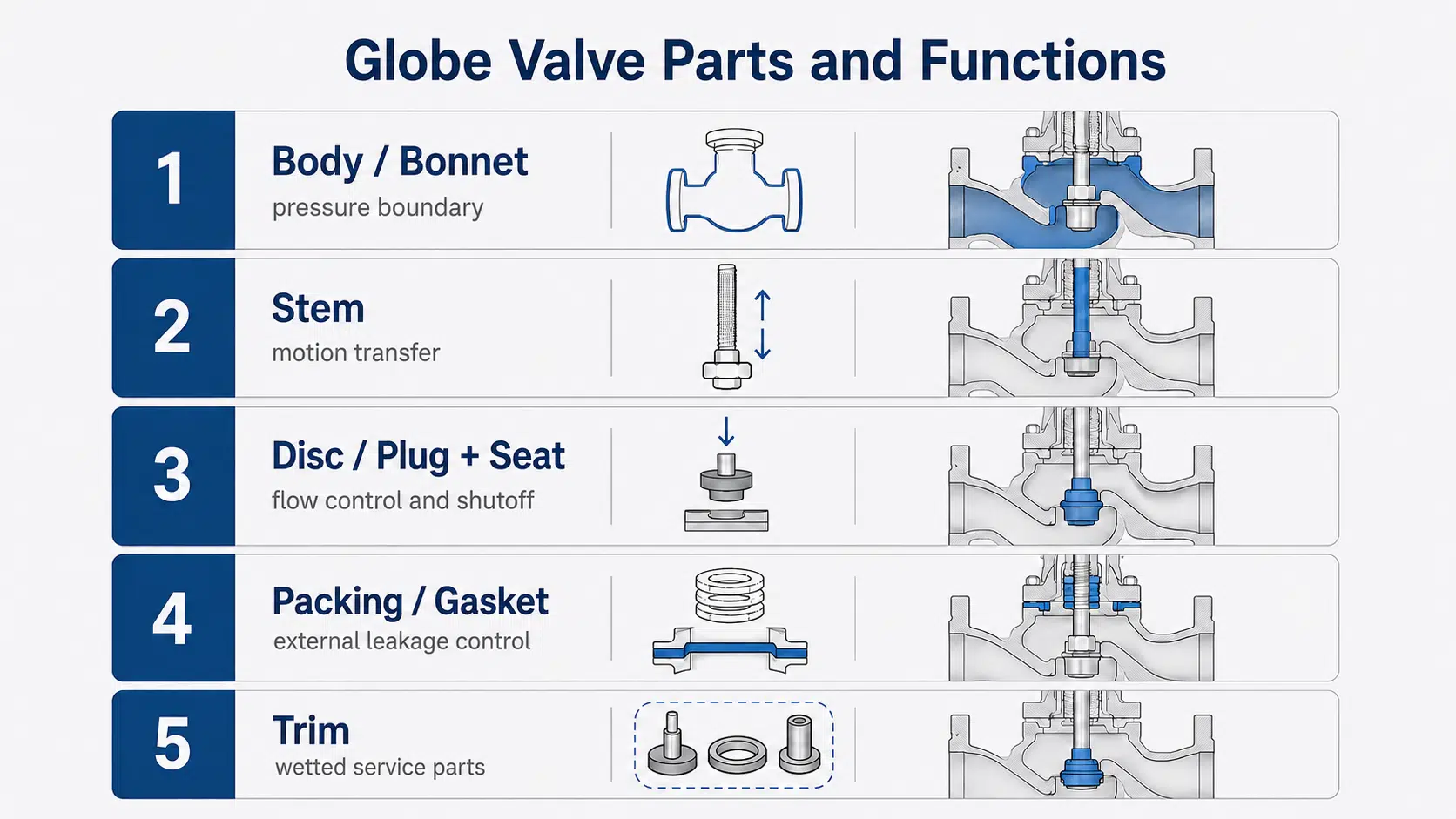

Tabela de peças e funções da válvula globo

Lista de peças principais

A tabela a seguir resume as principais peças da válvula globo, suas funções, o impacto na engenharia e a relevância da manutenção ou da solicitação de cotação.

Função, impacto na engenharia e relevância da solicitação de cotação

Diferentemente de uma lista básica de peças, essa tabela conecta cada componente ao seu impacto na engenharia e à relevância da cotação. Ela ajuda os compradores a ver quais especificações devem ser confirmadas antecipadamente, como detalhes de limite de pressão, compatibilidade entre disco e assento, requisitos de embalagem e vedação, escopo do trim e método de atuação, antes que o fornecedor faça suposições durante a cotação.

Para a seleção de válvulas industriais, essa é a diferença entre nomear peças e controlar o risco de especificação. O nome de uma peça identifica o componente. Uma nota de função explica o que ele faz. Uma nota de solicitação de cotação informa ao comprador o que deve ser confirmado antes que o componente possa ser tratado como adequado para o serviço.

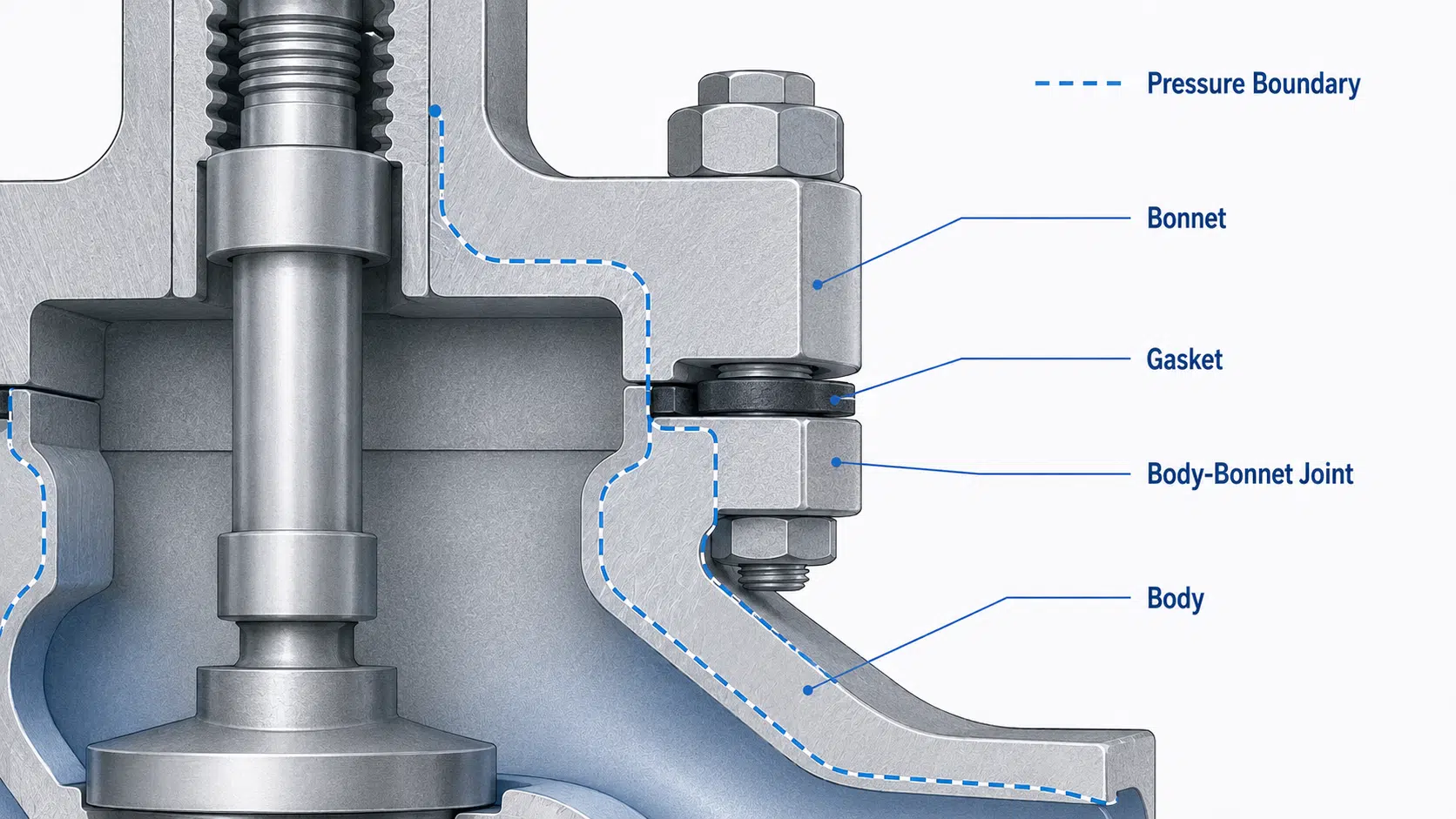

Componentes de limite de pressão: Corpo, castelo e gaxeta

Os componentes de limite de pressão são as peças que ajudam a conter a pressão interna e protegem a válvula contra vazamentos externos nas principais juntas. Em uma válvula globo, as peças de limite de pressão mais importantes são o corpo, o castelo e a gaxeta.

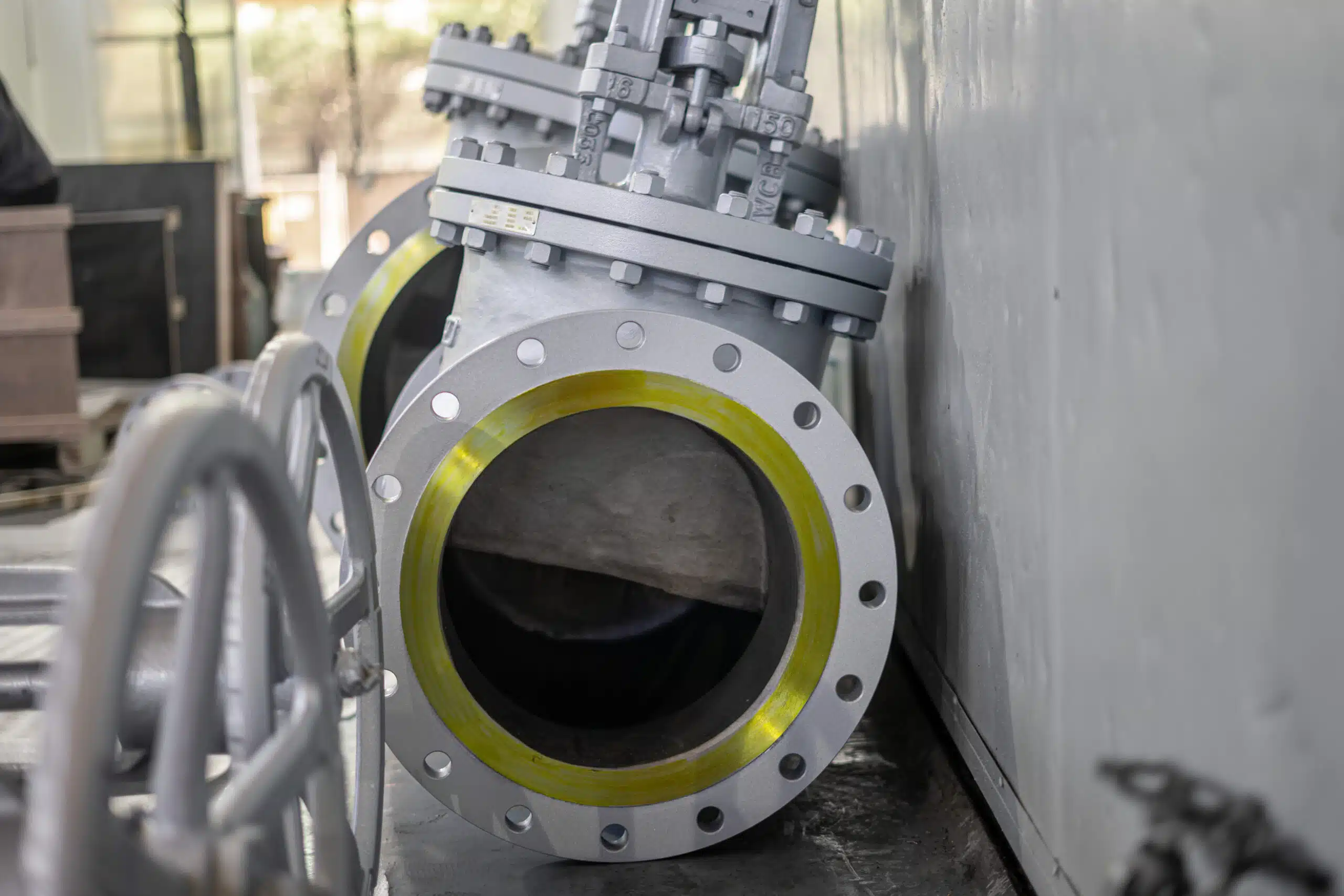

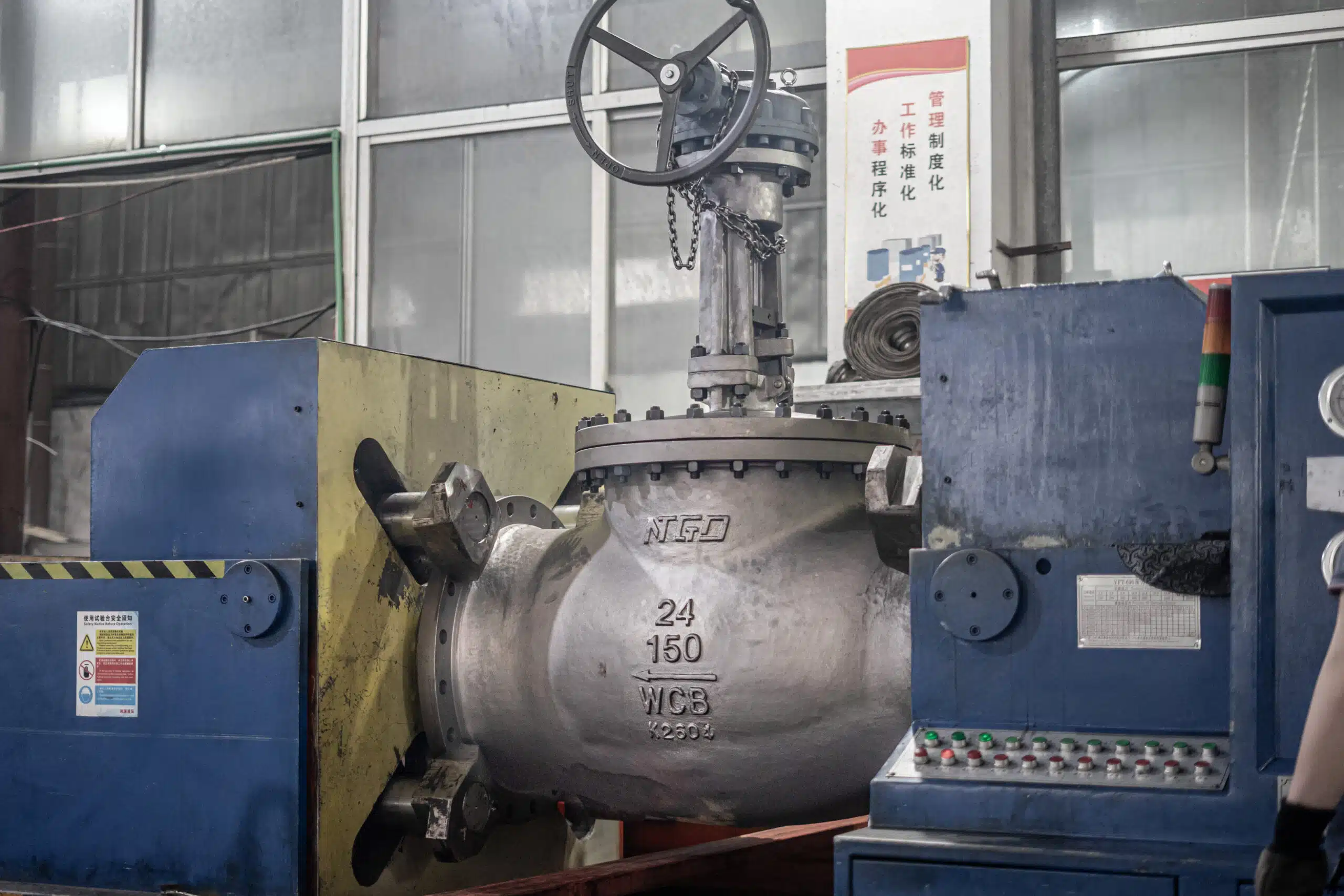

Corpo

O corpo é a principal parte de contenção de pressão da válvula globo. Ele abriga a passagem interna do fluxo, suporta a área da sede e fornece a conexão com a tubulação.

Em muitos projetos de válvulas globo, o corpo cria um caminho de fluxo mais indireto do que uma válvula de isolamento de passagem direta. Esse caminho interno ajuda a válvula a regular o fluxo, mas também pode aumentar a resistência ao fluxo. O projeto exato do corpo depende do tipo, tamanho, classe de pressão, material e requisitos de serviço da válvula.

Ao analisar a carroceria, os compradores devem confirmar:

• Material do corpo;
• conexão final;
• classe de pressão ou classificação de pressão;
• padrão do corpo ou caminho do fluxo;
• presencial ou envelope de instalação, se exigido pelo projeto;
• se o design é adequado para a mídia pretendida.

O corpo não deve ser tratado apenas como um invólucro externo. Ele é um dos componentes mais importantes para o limite de pressão, o caminho do fluxo e a compatibilidade da instalação.

Se o padrão ou o material do corpo não for confirmado corretamente, a válvula poderá atender ao requisito de tamanho, mas ainda assim não atender ao requisito de serviço, instalação ou limite de pressão.

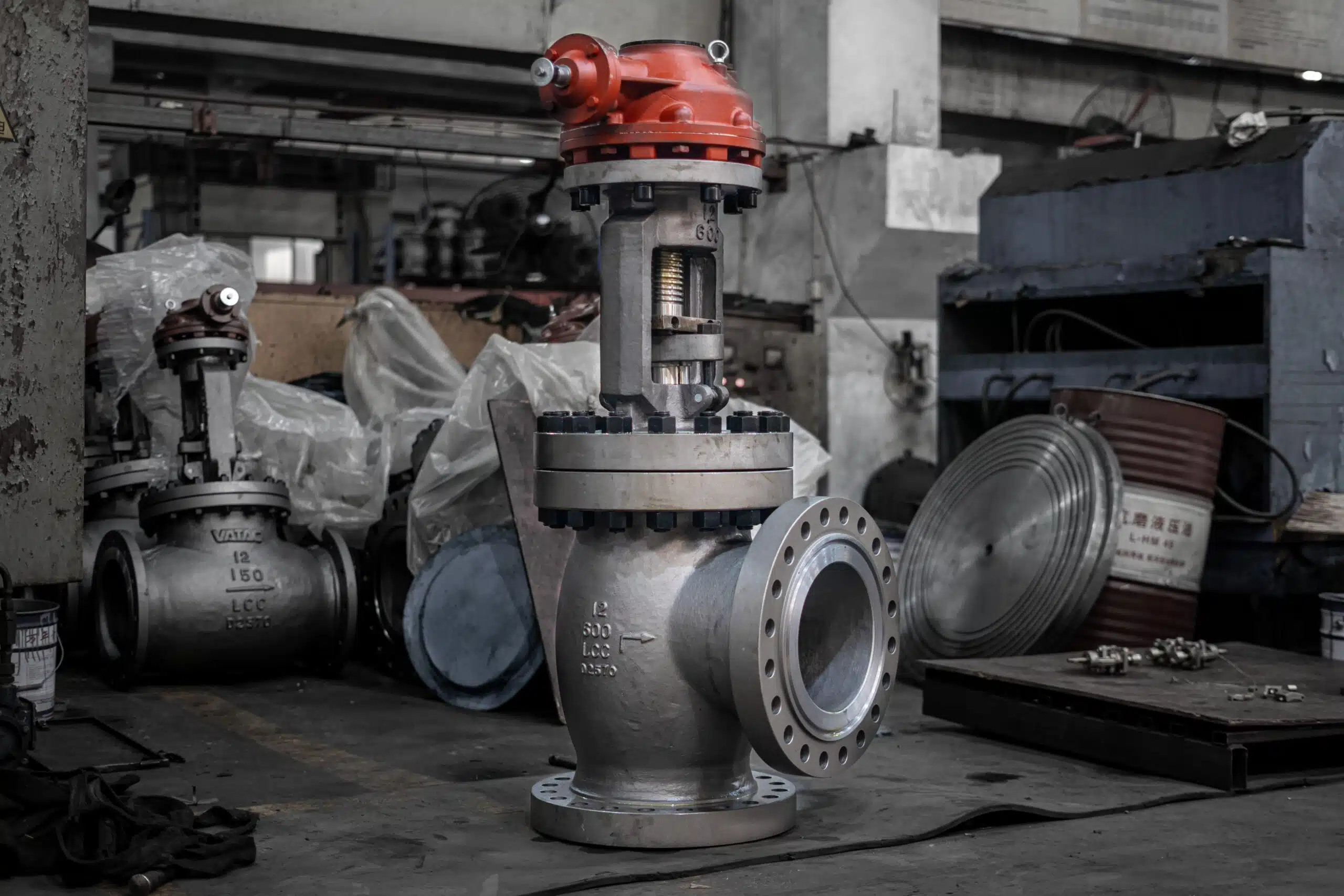

Boné

O castelo é a tampa fixada no corpo da válvula. Ele fornece acesso às peças internas e suporta a haste e a área de engaxetamento. Dependendo do projeto, o castelo pode ser aparafusado, soldado, parafusado, com selo de pressão ou configurado de outra forma.

Para a manutenção, o castelo é importante porque geralmente afeta a forma como as peças internas são acessadas. Para a seleção, ele é importante porque a conexão do castelo influencia a vedação, a montagem e a adequação do serviço.

Ao revisar o capô, confirme:

• construção do castelo;
• tipo de junta de corpo e castelo;
• compatibilidade com os requisitos de pressão e temperatura;
• acesso para manutenção;
• se o design corresponde às especificações do projeto.

O castelo não deve ser selecionado apenas pela aparência. O projeto da junta e a adequação do serviço podem afetar o controle de vazamentos e o planejamento da manutenção.

Para serviços em que o acesso para manutenção ou o controle de vazamento externo é importante, o projeto do castelo deve ser revisado antes que a válvula seja tratada como intercambiável com outra válvula globo.

Junta e junta do castelo

A gaxeta ajuda a vedar a junta entre as peças que contêm pressão, como o corpo e o castelo. Em muitas válvulas globo industriais, o material da gaxeta e o projeto da junta devem corresponder às condições de serviço.

Um problema na gaxeta pode levar a um vazamento externo, especialmente se o material, o projeto da junta ou as condições de serviço não forem adequados. Para a RFQ, os detalhes da gaxeta podem ser importantes quando a válvula é usada em serviços de vapor, produtos químicos, alta temperatura ou alta pressão.

A gaxeta deve ser analisada juntamente com a junta corpo-torneira, e não como um item consumível isolado. O corpo e o castelo de uma válvula podem parecer adequados do lado de fora, mas o arranjo de vedação da junta ainda precisa corresponder aos requisitos de pressão, temperatura e meio.

Componentes de controle de fluxo e movimento: Volante, atuador, haste e disco/bujão

Os componentes de controle de fluxo e movimento transferem a entrada operacional para o movimento da válvula. Em uma válvula manual, o operador gira o volante. Em uma válvula automatizada, o atuador fornece o movimento. Esse movimento é transferido através da haste para o disco ou plugue.

Volante ou atuador

O volante é o dispositivo de operação manual comum para muitas válvulas globo. Ele permite que o operador levante ou abaixe a haste gradualmente. Esse movimento controlado é um dos motivos pelos quais as válvulas globo são usadas com frequência quando é necessário fazer a regulagem.

Um atuador pode ser usado quando a válvula precisa ser operada remotamente, com frequência ou como parte de um sistema de controle. O tipo de atuador depende dos requisitos do projeto e do projeto da válvula.

Ao confirmar o método de operação, verifique:

• operação manual ou automatizada;
• volante, operador de engrenagem, atuador pneumático, atuador elétrico ou outro tipo de acionamento;
• requisitos de torque operacional ou de empuxo;
• espaço de instalação disponível;
• requisitos de controle.

O dispositivo operacional não deve ser selecionado depois que o corpo da válvula já estiver finalizado. O método de operação pode afetar o projeto da haste, a disposição do castelo e a seleção geral da válvula.

A seleção tardia do método operacional pode resultar em incompatibilidade do atuador, tempo de modificação mais longo ou resposta operacional ruim após a instalação.

Caule

A haste transfere o movimento do volante ou do atuador para o disco ou o plugue. Em uma válvula globo, o movimento da haste é normalmente linear. À medida que a haste se move, o disco ou o plugue se aproxima ou se afasta da sede.

O caule afeta:

• suavidade de operação;
• alinhamento entre o disco e o assento;
• vedação da haste através da área da gaxeta;
• torque manual ou dimensionamento do atuador;
• vida útil em caso de operação frequente.

O material e o projeto da haste devem ser compatíveis com a pressão, a temperatura, o meio e a frequência de operação da válvula. Para serviço automatizado, o projeto da haste e a interface do atuador devem ser confirmados com antecedência.

Disco ou plugue

O disco ou plugue é o elemento de fechamento móvel dentro da válvula globo. Ele se move contra ou para longe da sede para controlar o fluxo.

Em termos simples:

• quando o disco/plugue se move em direção à sede, o fluxo é reduzido;
• Quando entra em contato com a sede, a válvula se aproxima do fechamento;
• Quando ele se afasta do assento, a área de fluxo aumenta.

O disco ou plugue afeta o comportamento de fechamento, o desempenho do estrangulamento, o padrão de desgaste e os requisitos de manutenção. Diferentes projetos de disco ou plugue podem ser usados, dependendo das condições de serviço.

Para a RFQ, o disco ou o plugue deve ser confirmado juntamente com o material da sede e do revestimento. Uma válvula que pareça correta externamente ainda pode ser inadequada se o elemento de fechamento interno não for compatível com o meio, a temperatura, a pressão e os requisitos de controle.

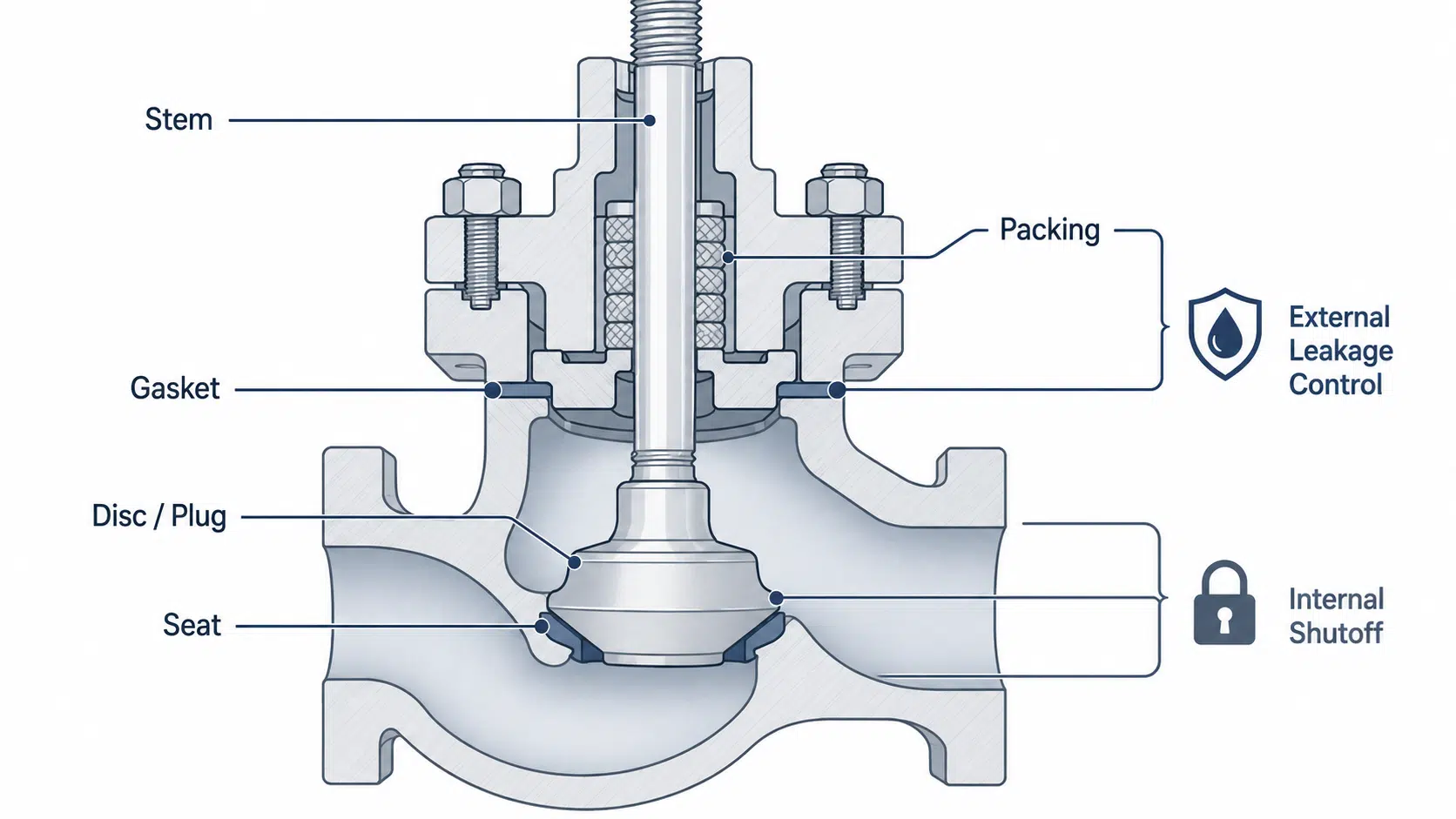

Componentes de vedação: Sede, superfície do disco, gaxeta e guarnição

Os componentes de vedação determinam se a válvula pode fechar de forma confiável e controlar o vazamento externo. Em uma válvula globo, a vedação interna geralmente depende da relação entre o disco ou plugue e a sede. A vedação externa da haste depende muito da gaxeta. A vedação da junta depende da gaxeta.

Assento

A sede é a superfície de vedação estacionária dentro do corpo da válvula. O disco ou plugue se move contra a sede para restringir ou interromper o fluxo.

O assento afeta:

• desempenho do desligamento;
• Resistência ao desgaste;
• comportamento de estrangulamento;
• compatibilidade com a mídia;
• considerações sobre manutenção e substituição.

O material e o projeto da sede devem ser revisados de acordo com as condições de serviço. O serviço abrasivo, corrosivo, de alta temperatura ou de estrangulamento frequente pode exigir diferentes requisitos da sede.

A sede de uma válvula globo não deve ser selecionada apenas pela denominação padrão. A sede deve ser considerada em conjunto com o disco ou plugue, o material de acabamento, o requisito de vazamento e as condições de serviço.

Quando a questão principal for a combinação de materiais de assento macio, assento de metal ou assento de disco, analise o Guia de seleção do material da sede da válvula globo em vez de tratar o material do assento como um simples item da lista de peças.

Interface de vedação do assento do disco

A interface disco-assento é uma das áreas funcionais mais importantes em uma válvula globo. Essa interface controla o ponto de fechamento interno.

Se o disco e a sede não forem adequados ao meio ou ao padrão de operação, a válvula poderá apresentar fechamento deficiente, controle instável, erosão ou desgaste acelerado.

As verificações importantes incluem:

• material da superfície de vedação;
• compatibilidade com discos e assentos;
• dever de estrangulamento esperado;
• mídia particulada ou abrasiva;
• nível de desligamento necessário;
• acesso para manutenção.

A interface disco-assento também é onde muitas explicações simplificadas são muito superficiais. Não basta dizer “o disco fecha a válvula”. A verdadeira questão é se o projeto do disco e da sede é adequado para as condições reais de operação.

Embalagem

A gaxeta veda ao redor da haste e ajuda a controlar o vazamento para a atmosfera. Como a haste se move durante a operação, o engaxetamento deve proporcionar vedação e, ao mesmo tempo, permitir que a haste se mova.

A seleção da embalagem pode afetar:

• controle de emissões fugitivas;
• frequência de manutenção;
• atrito de operação;
• Compatibilidade de temperatura;
• compatibilidade de mídia;
• segurança e análise ambiental.

O engaxetamento é frequentemente ignorado nas descrições básicas de peças de válvulas globo, mas é importante no serviço industrial real. Para vapor, produtos químicos, óleo térmico, gás ou meios perigosos, os detalhes da vedação não devem ser deixados vagos na solicitação de cotação.

Quando o engaxetamento não é compatível com a temperatura de serviço, o meio ou a frequência de operação, a válvula ainda pode operar normalmente, mas cria problemas repetidos de manutenção de vazamento da haste.

Para serviços sensíveis a emissões, Orientação sobre vazamento de equipamentos da EPA observa que as vedações da haste da válvula e o engaxetamento desgastados podem contribuir para as emissões fugitivas das válvulas.

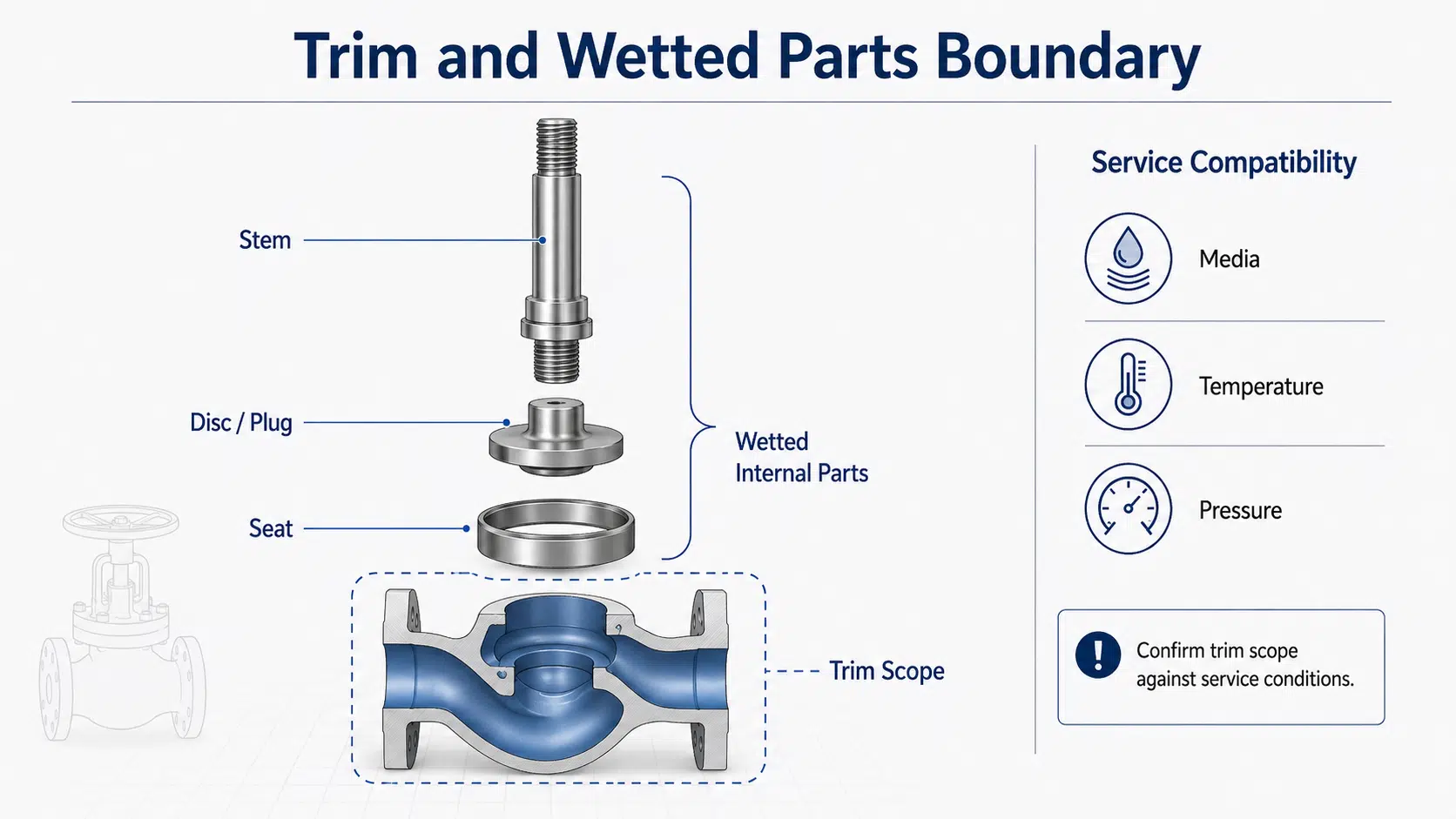

Trim como um grupo sensível às especificações

O trim nem sempre é usado de forma consistente pelos fornecedores, portanto, deve ser esclarecido durante a cotação. Em muitos contextos de válvulas, o trim refere-se às peças internas molhadas que afetam o controle de fluxo e a vedação, como a haste, a sede, o disco/plugue e os componentes internos relacionados.

O acabamento é importante porque pode influenciar:

• resistência à corrosão;
• Resistência à erosão;
• desligamento;
• comportamento de estrangulamento;
• intervalo de manutenção;
• vida útil.

No entanto, as definições do trim podem variar entre os fornecedores, portanto, o escopo exato do trim deve ser confirmado durante a cotação. A incompatibilidade do material do trim pode levar à corrosão, erosão, fechamento deficiente ou vida útil reduzida, portanto, o trim deve ser verificado em relação ao meio, à temperatura e à pressão reais, em vez de ser presumido a partir de uma lista geral de peças.

Para este artigo, o trim é tratado como um grupo sensível à especificação, e não como um guia de material completo separado. Um artigo detalhado sobre a seleção de internos deve tratar de combinações de materiais, meios de serviço, temperatura, pressão e condições de desgaste com mais profundidade.

Como as peças da válvula globo trabalham juntas durante o controle de fluxo

Sequência básica de movimentos

As peças da válvula globo trabalham juntas por meio de uma sequência de movimento linear: o dispositivo operacional move a haste, e a haste posiciona o disco ou plugue em relação à sede para controlar a abertura do fluxo. O corpo contém o caminho do fluxo, enquanto o engaxetamento e as gaxetas mantêm a vedação externa durante a operação.

Essa sequência explica por que as válvulas globo são frequentemente usadas quando é necessário regular o fluxo. O disco ou plugue pode ser posicionado em diferentes aberturas, em vez de apenas totalmente aberto ou totalmente fechado.

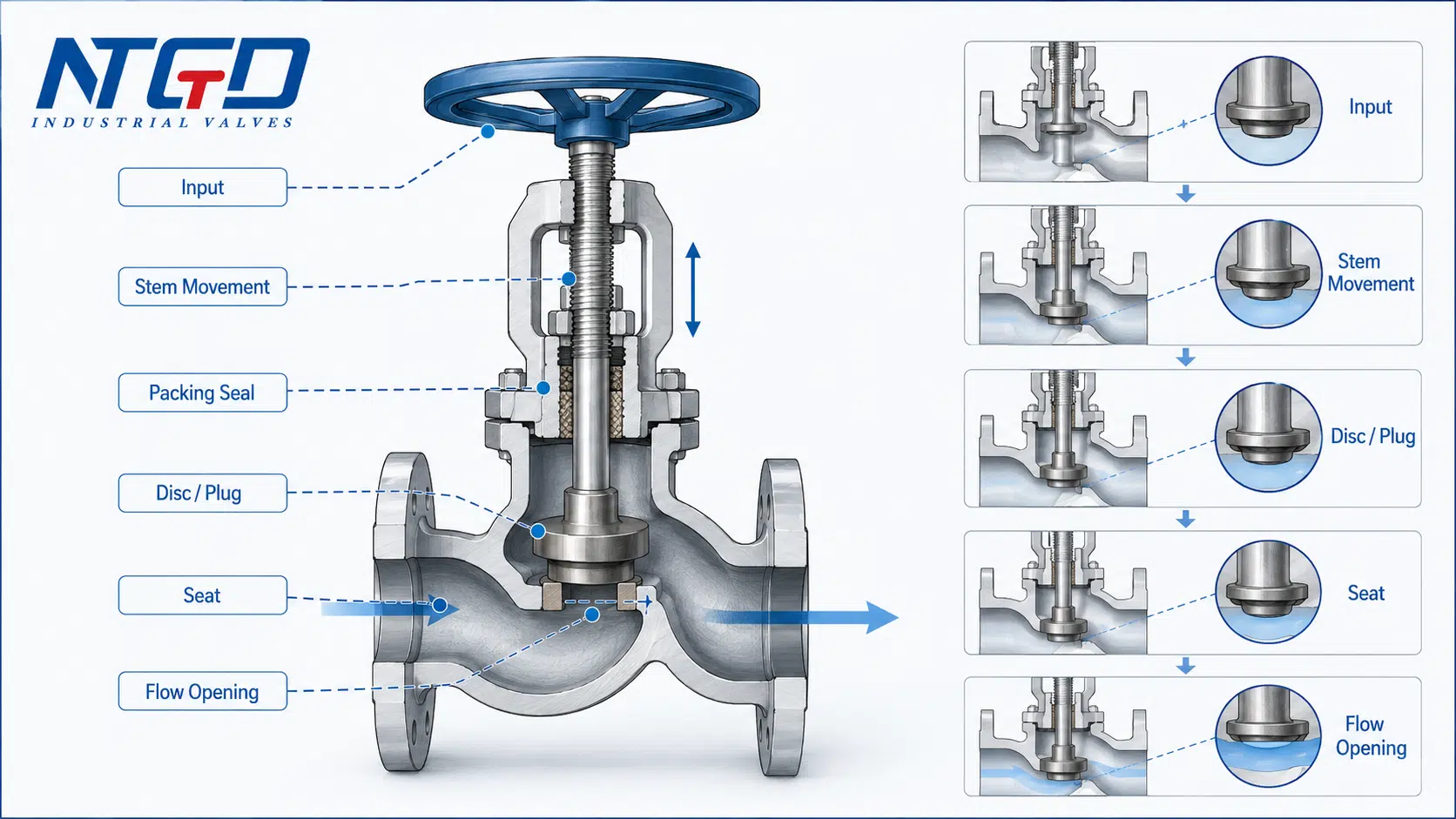

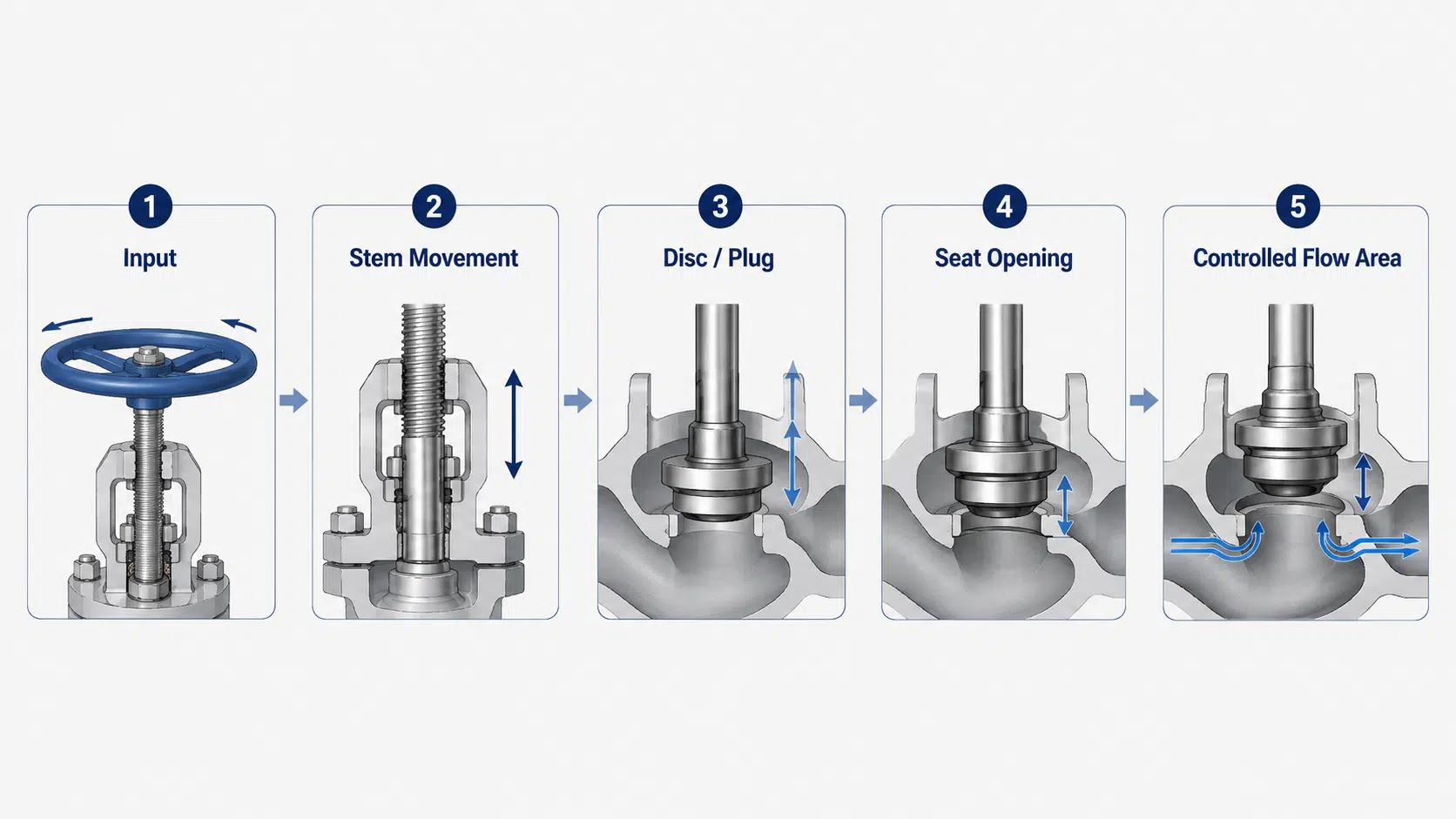

A animação abaixo fornece uma referência visual simples de como a haste, o disco ou plugue, a sede e a abertura de fluxo funcionam juntos dentro de uma válvula globo.

Por que esta é apenas uma ponte de trabalho, e não uma seção de princípio de trabalho completo

Esta seção explica apenas como as peças funcionam juntas em um nível básico. Um guia completo sobre os princípios de funcionamento de uma válvula globo precisaria discutir mais detalhadamente as características do fluxo, o projeto do obturador, a queda de pressão, as condições de estrangulamento, o comportamento do atuador, o risco de cavitação e os requisitos de controle.

Para os fins deste guia de peças, o ponto importante é simples: o arranjo dos componentes determina como a válvula controla o fluxo e como a válvula deve ser especificada.

Isso é suficiente para um guia de peças; as características detalhadas do fluxo, o comportamento do atuador, a análise de queda de pressão e a direção da instalação devem ser analisados em páginas técnicas separadas.

Direção do fluxo e advertência de queda de pressão

Muitas válvulas globo são direcionais ou têm uma direção de fluxo recomendada. A direção correta deve ser confirmada com base na marcação do corpo da válvula, na folha de dados, nas instruções do fabricante e na especificação do projeto.

As válvulas globo também podem criar maior resistência ao fluxo do que algumas válvulas de isolamento de passagem direta devido ao seu caminho de fluxo interno.

Para o contexto geral de perda de pressão, Dados de perdas menores da Engineering ToolBox lista uma válvula globo totalmente aberta com um coeficiente de perda menor mais alto do que as válvulas de esfera ou de gaveta totalmente abertas, o que permite verificar a queda de pressão em vez de presumir que todos os corpos de válvula se comportam da mesma forma. Isso não as torna inadequadas; significa que a válvula deve ser selecionada tendo em mente a vazão necessária, a queda de pressão, as condições de serviço e a finalidade do controle.

Se uma direção de fluxo marcada for ignorada, a interface disco-assento, o comportamento de desligamento ou a estabilidade operacional poderão ser afetados, especialmente no serviço de estrangulamento.

A direção do fluxo e a queda de pressão são tópicos importantes, mas não devem dominar este artigo de peças. É melhor tratá-los como tópicos técnicos separados quando for necessária uma orientação detalhada sobre a instalação ou o dimensionamento.

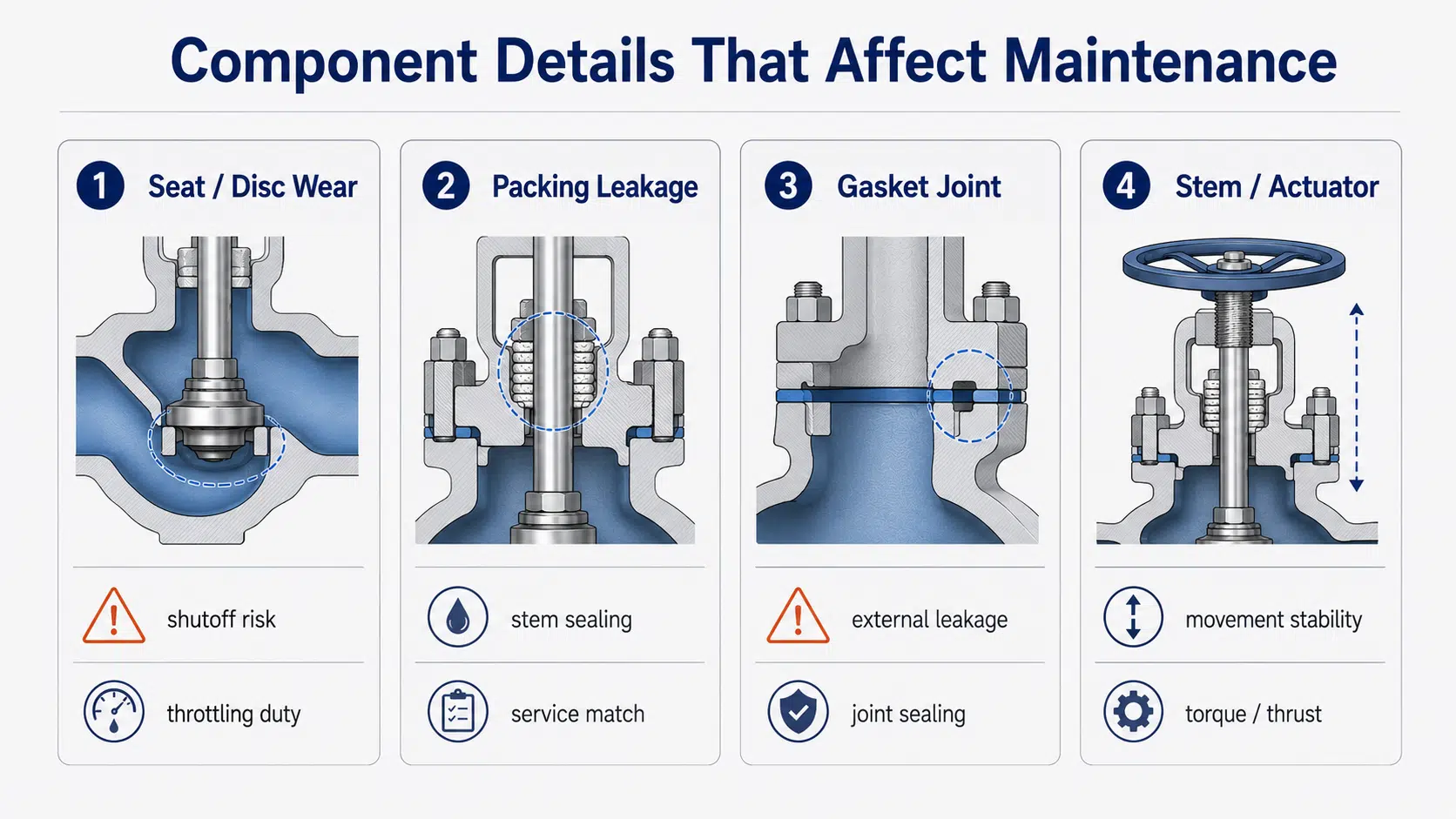

Implicações de engenharia e manutenção dos principais componentes da válvula globo

Entender os componentes da válvula globo ajuda os compradores e as equipes de manutenção a fazer perguntas melhores antes de pedir, instalar ou inspecionar uma válvula.

Para obter etapas detalhadas de inspeção, diagnóstico de vazamento e decisões de reparo ou substituição, use o Guia de manutenção e solução de problemas da válvula globo em vez de ampliar os procedimentos de manutenção contidos neste guia de peças.

Desgaste do assento e do disco

As superfícies do assento e do disco são expostas a forças repetidas de contato e fluxo. No serviço de estrangulamento, a área do assento do disco pode sofrer mais desgaste do que na operação simples de abrir/fechar.

As possíveis preocupações incluem:

• vazamento devido a superfícies de vedação desgastadas;
• erosão causada por meios abrasivos ou de alta velocidade;
• desligamento instável após operação repetida;
• incompatibilidade entre o material de acabamento e a mídia de serviço.

O planejamento de inspeção e manutenção deve prestar atenção à interface do assento e do disco, especialmente em serviços severos ou frequentemente regulados.

Alinhamento da haste e sensação de operação

A haste afeta o caminho do movimento do disco ou do plugue. O alinhamento inadequado, os danos à rosca, a contaminação ou a atuação incorreta podem afetar a sensação de operação e a consistência da vedação.

Uma válvula que se torna difícil de operar pode indicar problemas como:

• fricção da embalagem;
• desgaste da rosca da haste;
• desalinhamento;
• obstrução interna;
• impulso do atuador ou incompatibilidade de torque, causando movimento incompleto ou controle instável.

A haste deve ser analisada juntamente com a gaxeta, o suporte do castelo, a conexão do disco e o método de operação.

Vazamento da embalagem e vedação da gaxeta

Problemas na gaxeta e na embalagem são motivos comuns para a análise de vazamentos externos.

O vazamento da gaxeta está relacionado à área de vedação da haste. O vazamento da gaxeta está relacionado à vedação da junta, como a junta entre o corpo e o castelo. Esses são caminhos de vazamento diferentes e não devem ser tratados como o mesmo problema.

Quando o controle de vazamento for importante, confirme:

• Material de embalagem;
• material da gaxeta;
• temperatura de serviço e mídia;
• frequência de operação;
• requisito de vazamento de projeto aplicável;
• acesso para manutenção.

A escolha correta depende do projeto da válvula e das condições de serviço.

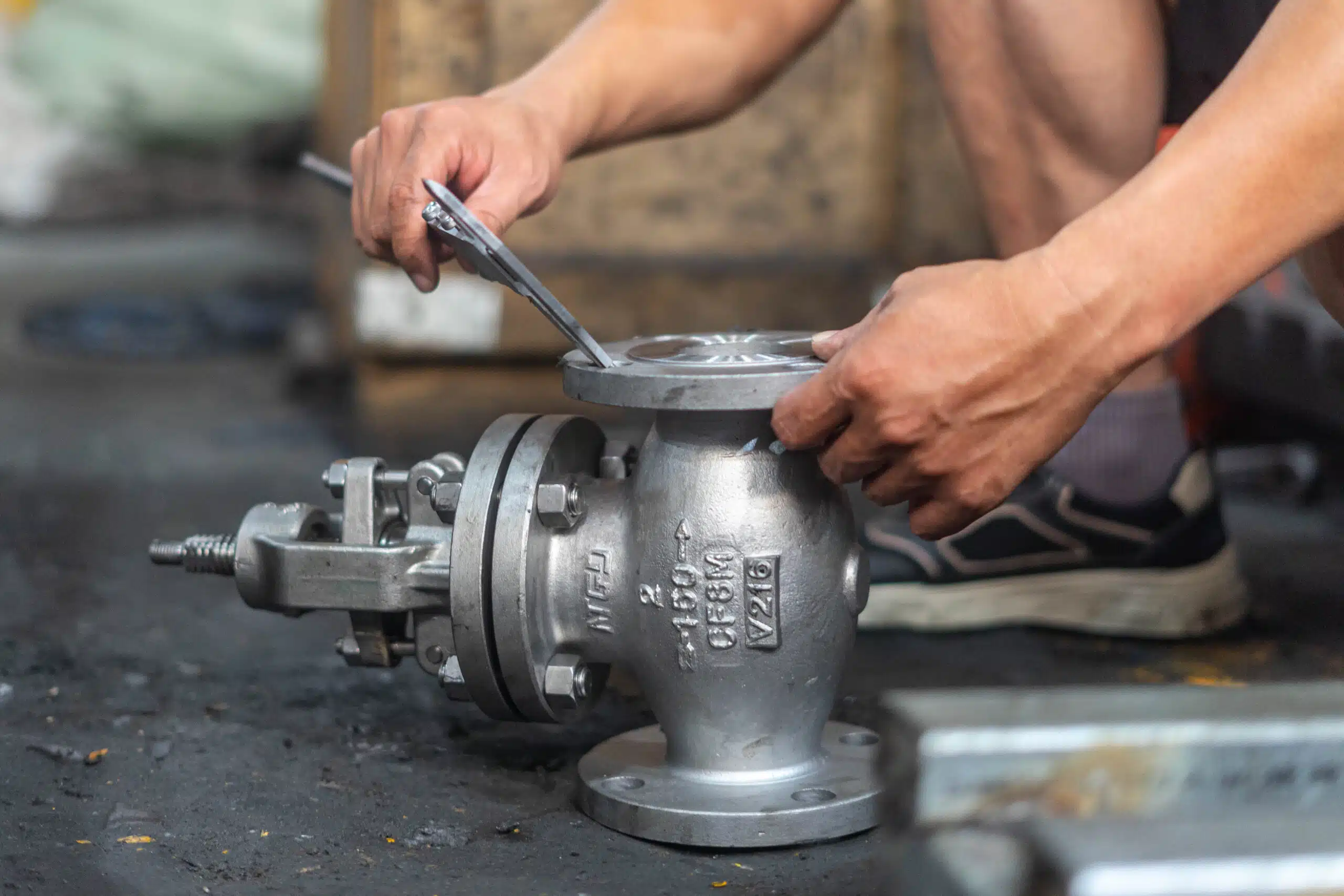

Quando os detalhes do componente devem ser verificados antes da substituição ou cotação

Este artigo não é uma página de vendas de peças de reposição, mas os detalhes dos componentes ainda são importantes quando se discute a substituição ou a cotação.

Antes de solicitar uma cotação, confirme se o requisito é para:

• uma nova válvula globo completa;
• acabamento interno de reposição;
• peças de manutenção;
• revisão da gaxeta ou da embalagem;
• mudança de atuação;
• atualização de material específico do serviço.

Solicitações diferentes exigem informações diferentes. Uma RFQ vaga, como “peças de válvula globo”, pode não ser suficiente para uma seleção precisa do fornecedor.

Se a solicitação envolver vazamento, operação repetida, serviço de estrangulamento ou compatibilidade de mídia, os detalhes do componente devem ser esclarecidos antes da emissão da solicitação de cotação. Isso permite que a lista de verificação da solicitação de cotação na próxima seção funcione como uma ferramenta de controle de especificação, não apenas como um formulário de compra.

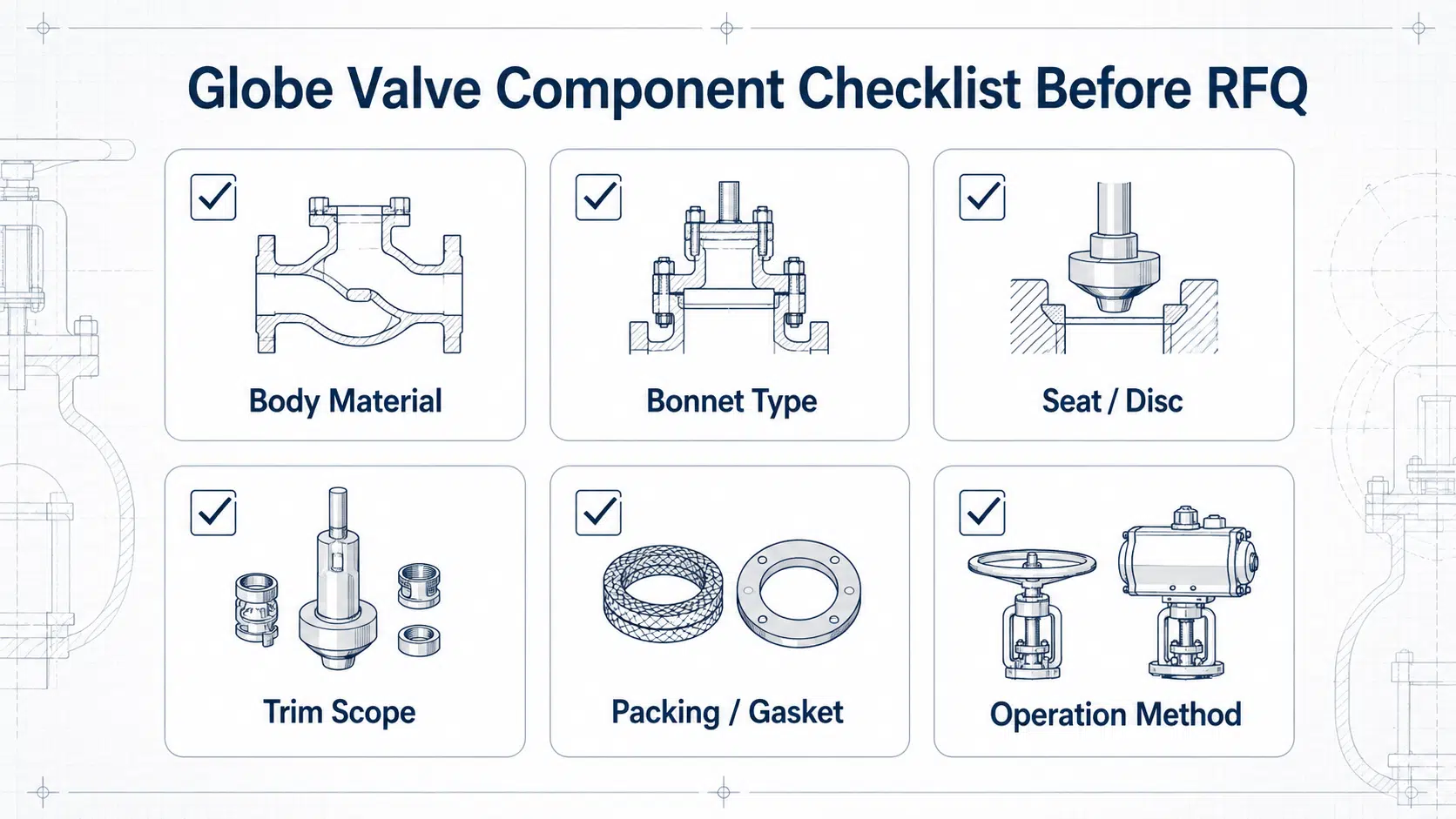

O que confirmar antes da solicitação de cotação: lista de verificação de componentes da válvula globo

Uma boa solicitação de cotação não deve pedir apenas o tamanho da válvula globo e a classe de pressão. Ela também deve esclarecer os principais componentes que afetam a adequação do serviço.

Essa lista de verificação ajuda a evitar suposições do fornecedor. Ela também ajuda a garantir que a válvula cotada corresponda às condições reais de operação, e não apenas ao tamanho nominal da válvula.

A lista de verificação é mais útil quando é preenchida antes da cotação do fornecedor, pois reduz as suposições sobre as peças internas que podem não ser visíveis apenas pelo modelo ou tamanho da válvula.

Se a pergunta da solicitação de cotação for ampliada da confirmação do componente para a seleção geral do tipo de válvula, consulte a seção Guia de seleção de válvulas industriais antes de comparar as válvulas globo com outros tipos de válvulas.

Tópicos relacionados à válvula globo e limites da página do produto

Quando revisar o tipo de válvula globo, a direção do fluxo ou o princípio de funcionamento separadamente

Alguns tópicos relacionados são importantes, mas não devem ser expandidos neste artigo.

Revisar um Princípio de funcionamento da válvula globo quando a questão principal é como a válvula regula o fluxo, como o disco e a sede interagem em diferentes posições ou por que ocorre a queda de pressão.

Revisar um direção do fluxo da válvula globo quando a questão principal for a direção da instalação, a seta do corpo, o fluxo sob ou sobre o disco ou as consequências da instalação incorreta da válvula.

Revisar um Tipos de válvulas globo quando a questão principal é a diferença entre padrão T, padrão Y, padrão angular ou outras formas estruturais.

Para uma comparação mais ampla de padrões corporais e limites de seleção, consulte a seção Tipos de válvulas globo e guia de seleção.

Revisar um Símbolo da válvula globo quando a questão principal é a representação de P&ID, não de componentes físicos.

A direção do fluxo, o princípio de funcionamento, a seleção do tipo de válvula e os limites de material são tópicos relacionados, mas devem ser analisados em páginas técnicas separadas quando se tornarem a principal questão de engenharia.

Quando revisar páginas de produtos, como válvulas globo de vapor ou de alta pressão

Este artigo explica as peças e os componentes gerais da válvula globo. As páginas dos produtos devem ser revisadas quando o requisito se tornar específico do serviço.

Por exemplo:

• Válvulas globo de vapor pode exigir uma análise especial do material do corpo, da gaxeta, do engaxetamento, da sede, do disco e da temperatura de serviço, pois o serviço de vapor pode colocar demandas térmicas, de pressão e de vedação combinadas em vários componentes ao mesmo tempo. Para obter detalhes de configuração específicos do serviço, consulte a seção válvula globo de vapor em vez de tratar a manutenção do vapor como um problema genérico de lista de peças.
• Válvulas globo de alta pressão pode exigir uma análise mais detalhada do projeto da tampa do corpo, do limite de pressão, do acabamento e da especificação aplicável do projeto. Para serviços de alta pressão, o Estrutura da válvula globo de alta pressão é o melhor lugar para revisar os limites de pressão e os detalhes do projeto em nível de componente.
• Serviço criogênico ou químico pode exigir uma análise de compatibilidade de material e vedação além de um guia geral de peças.

O guia geral de peças ajuda a definir as questões técnicas. As páginas dos produtos, as planilhas de dados e a confirmação do fornecedor devem responder aos requisitos específicos do projeto.

Perguntas frequentes sobre peças e componentes da válvula globo

Quais são as partes de uma válvula globo?

As partes principais de uma válvula globo geralmente incluem o corpo, o castelo, o disco ou plugue, a sede, a haste, a gaxeta, a junta, a guarnição e o volante ou atuador. Em uma lista simplificada, as cinco partes principais geralmente são corpo, castelo, haste, disco ou plugue e sede.

Quais são os componentes de uma válvula globo?

Os componentes da válvula globo podem ser agrupados por função: componentes de limite de pressão, como o corpo e o castelo, componentes de movimento, como o volante e a haste, componentes de controle de fluxo, como o disco ou o plugue e a sede, e componentes de vedação, como o engaxetamento e a gaxeta. Esse agrupamento ajuda os compradores a entender quais peças afetam a contenção da pressão, a regulagem do fluxo e o controle de vazamentos.

Quais são as cinco partes principais de uma válvula globo?

As cinco partes principais são comumente listadas como corpo, castelo, haste, disco ou plugue e sede. Entretanto, para a seleção industrial, os detalhes de gaxeta, vedação, acabamento e atuação também devem ser analisados, pois afetam a vedação, o controle de vazamento, a manutenção e a precisão da solicitação de cotação.

Qual é a diferença entre as peças da válvula globo e o trim?

As peças da válvula globo referem-se a todos os principais componentes da válvula, incluindo o corpo, o castelo, a haste, o disco, a sede, a gaxeta, a junta e o dispositivo operacional. O trim geralmente se refere às peças internas molhadas que afetam o controle de fluxo e a vedação, como a haste, o disco ou o plugue, a sede e os componentes internos relacionados. A definição exata do trim deve ser confirmada com o fornecedor.

Como as peças da válvula globo funcionam juntas?

O volante ou o atuador move a haste. A haste move o disco ou plugue em direção ou para longe da sede. Isso altera a área de fluxo dentro do corpo. A gaxeta veda ao redor da haste móvel, enquanto o castelo e a junta ajudam a manter o limite de pressão. É por essa sequência que a haste, o disco ou plugue e a sede devem ser especificados juntos, em vez de serem tratados como peças não relacionadas.

Por que a gaxeta e o anel de vedação são importantes em uma válvula globo?

A gaxeta ajuda a vedar ao redor da haste e a reduzir o vazamento externo da área da haste. O anel de vedação ajuda a vedar a junta corpo-bonnet ou outras superfícies da junta. Ambos são importantes para o controle de vazamentos, planejamento de manutenção e compatibilidade de serviços. Em serviços como vapor, produtos químicos, óleo térmico ou meios perigosos, o material do engaxetamento e da gaxeta deve corresponder às condições de serviço em vez de ser presumido a partir de uma lista de componentes padrão.

Conclusão

As peças da válvula globo devem ser entendidas como um sistema de trabalho, e não como nomes isolados. O corpo e o castelo formam o limite de pressão. O volante ou atuador, a haste e o disco ou plugue criam o movimento. A sede, a superfície do disco, o engaxetamento, a gaxeta e a guarnição controlam a vedação, o vazamento, o desgaste e a adequação do serviço.

Para uma visão geral básica, pode ser suficiente conhecer o corpo, o castelo, a haste, o disco e a sede. Para a seleção e cotação industrial, isso não é suficiente. Os compradores e engenheiros também devem confirmar o engaxetamento, a gaxeta, o acabamento, a atuação, o projeto do corpo e do castelo, os materiais da sede/disco e as condições de serviço antes de finalizar a especificação de uma válvula globo.

O uso de uma abordagem estruturada de identificação de peças - com um diagrama rotulado, uma tabela de peças e uma lista de verificação de especificações - ajuda a engenharia, as compras e os fornecedores a trabalharem com as mesmas referências de componentes antes de a válvula ser selecionada ou cotada.

Suporte a aplicativos/especificações

Para a seleção de válvulas globo industriais, confirme o tamanho da válvula, a classe de pressão, o material do corpo, o material de acabamento, o projeto da sede e do disco, o tipo de castelo, a gaxeta, a junta, a conexão final, o método de operação, o meio, a temperatura, a pressão e o desempenho de fechamento necessário antes da cotação.

Para obter o contexto de seleção em nível de produto, consulte o válvula globo antes de finalizar o tipo de válvula e o escopo da cotação.

A NTGD oferece suporte à seleção de válvulas globo confirmando os detalhes dos componentes em relação às condições de serviço antes que a solicitação de cotação seja finalizada, especialmente quando os requisitos de vedação, gaxeta, acabamento ou atuação podem afetar a cotação.

Para enviar condições de serviço para revisão, use a opção Página de contato da NTGD e incluem mídia, pressão, temperatura, tamanho, conexão final, método de operação e expectativas de vazamento.

Para projetos específicos de serviços, como vapor, alta pressão, produtos químicos ou aplicações industriais gerais, os detalhes dos componentes devem ser verificados antes da finalização da cotação.
