A escolha de uma válvula de retenção não é apenas uma questão de adequação ao tamanho da tubulação. Um guia de seleção de válvula de retenção adequado deve começar com as condições do sistema: meio, taxa de fluxo, pressão, temperatura, direção da instalação, queda de pressão permitida e o risco de fluxo reverso ou golpe de aríete.
Em tubulações industriais, a válvula de retenção incorreta pode gerar alta perda de carga, movimento instável do disco, vibração, desgaste da sede, vazamento ou batida durante o desligamento da bomba. A válvula certa é aquela cujo projeto do corpo, comportamento de fechamento, material, sede e orientação de instalação correspondem à maneira como o sistema realmente opera.
Este guia explica como escolher uma válvula de retenção por tipo de válvula, direção do fluxo, queda de pressão, pressão de ruptura, orientação da instalação, resposta de fechamento e ajuste da aplicação. Ele também inclui tabelas de seleção e uma lista de verificação de solicitação de cotação para ajudar engenheiros e compradores a preparar especificações mais claras antes de fazer o pedido.
Resposta rápida: Como escolher uma válvula de retenção
Para escolher uma válvula de retenção, primeiro defina as condições de operação e, em seguida, combine o tipo de válvula com o comportamento do sistema. A válvula deve abrir de forma confiável na taxa de fluxo normal, fechar antes que ocorra um fluxo reverso prejudicial e evitar queda de pressão excessiva, vibração ou golpe de aríete.
Um caminho de seleção prático é:
| Etapa | O que verificar | Por que é importante |
|---|---|---|
| 1 | Condição da mídia e do serviço | A viscosidade, os sólidos, a corrosão, o vapor, o gás ou o serviço semelhante à lama podem alterar o comportamento da válvula |
| 2 | Vazão e pressão | A válvula deve abrir com fluxo normal e evitar queda de pressão excessiva |
| 3 | Tipo de válvula | As válvulas de giro, de elevação, de esfera, de placa dupla, de bocal e de mola fecham de forma diferente |
| 4 | Posição de instalação | A instalação horizontal ou vertical afeta o movimento do disco, da esfera, do pistão ou da mola |
| 5 | Detalhes da especificação | O material, a sede, a classe de pressão, a conexão final e os limites da folha de dados devem corresponder ao projeto |
O tamanho da tubulação deve confirmar a conexão, não completar a seleção. Se a vazão real for muito baixa para a válvula selecionada, o disco ou o elemento de fechamento poderá ficar parcialmente aberto, gerando trepidação, vibração, desgaste da sede e perda desnecessária de carga.
Para obter mais informações sobre o motivo pelo qual as válvulas de retenção devem ser dimensionadas de acordo com a aplicação e a vazão, em vez de apenas pelo tamanho da linha, consulte Referência de dimensionamento da válvula de retenção.

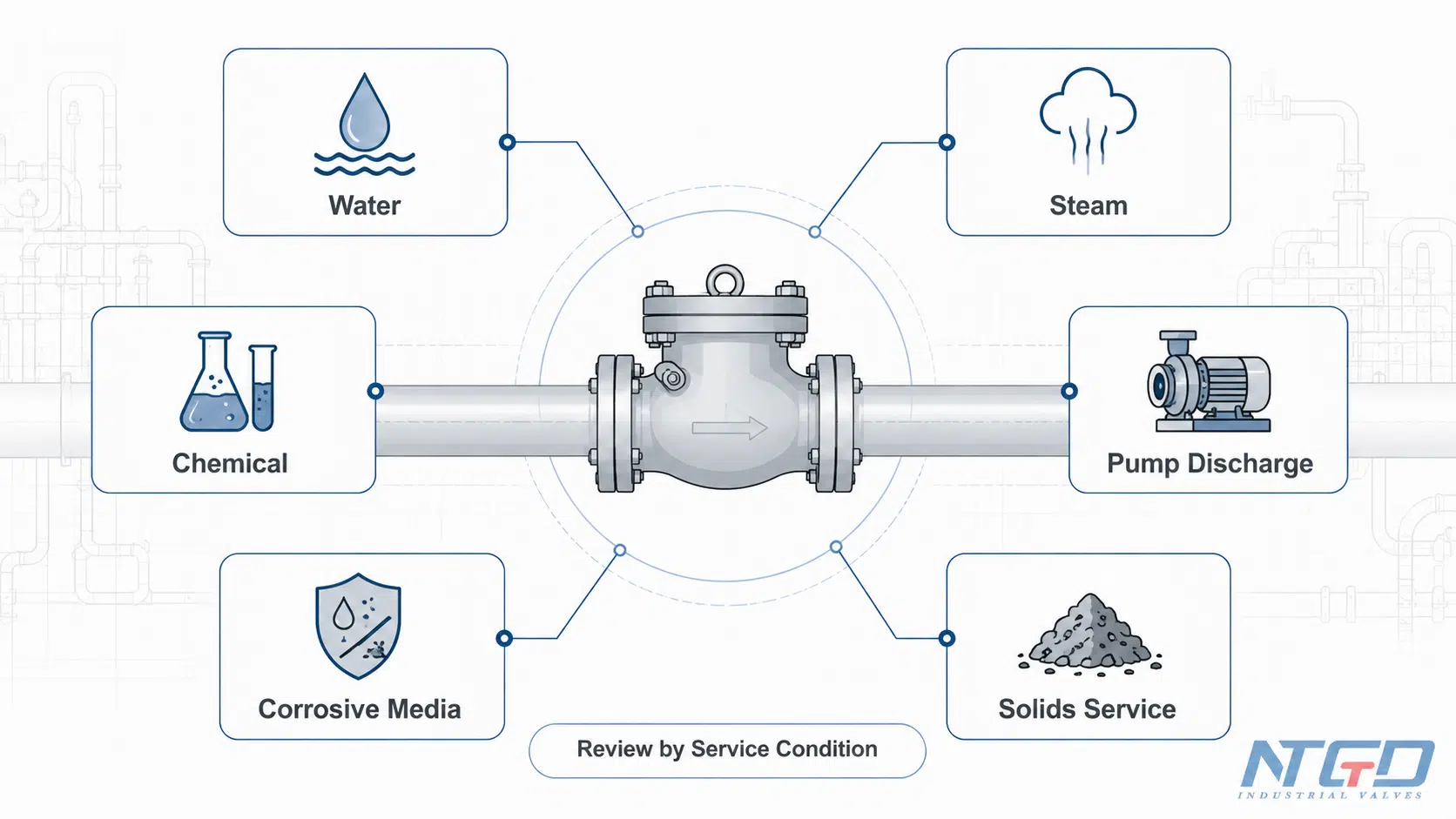

Comece com as condições de serviço, não apenas com o tamanho da tubulação
O tamanho da tubulação é apenas uma entrada. Uma válvula com o mesmo tamanho nominal pode se comportar de maneira muito diferente, dependendo da velocidade do fluxo, do movimento do disco, da força da mola, do projeto da sede e da geometria do corpo.

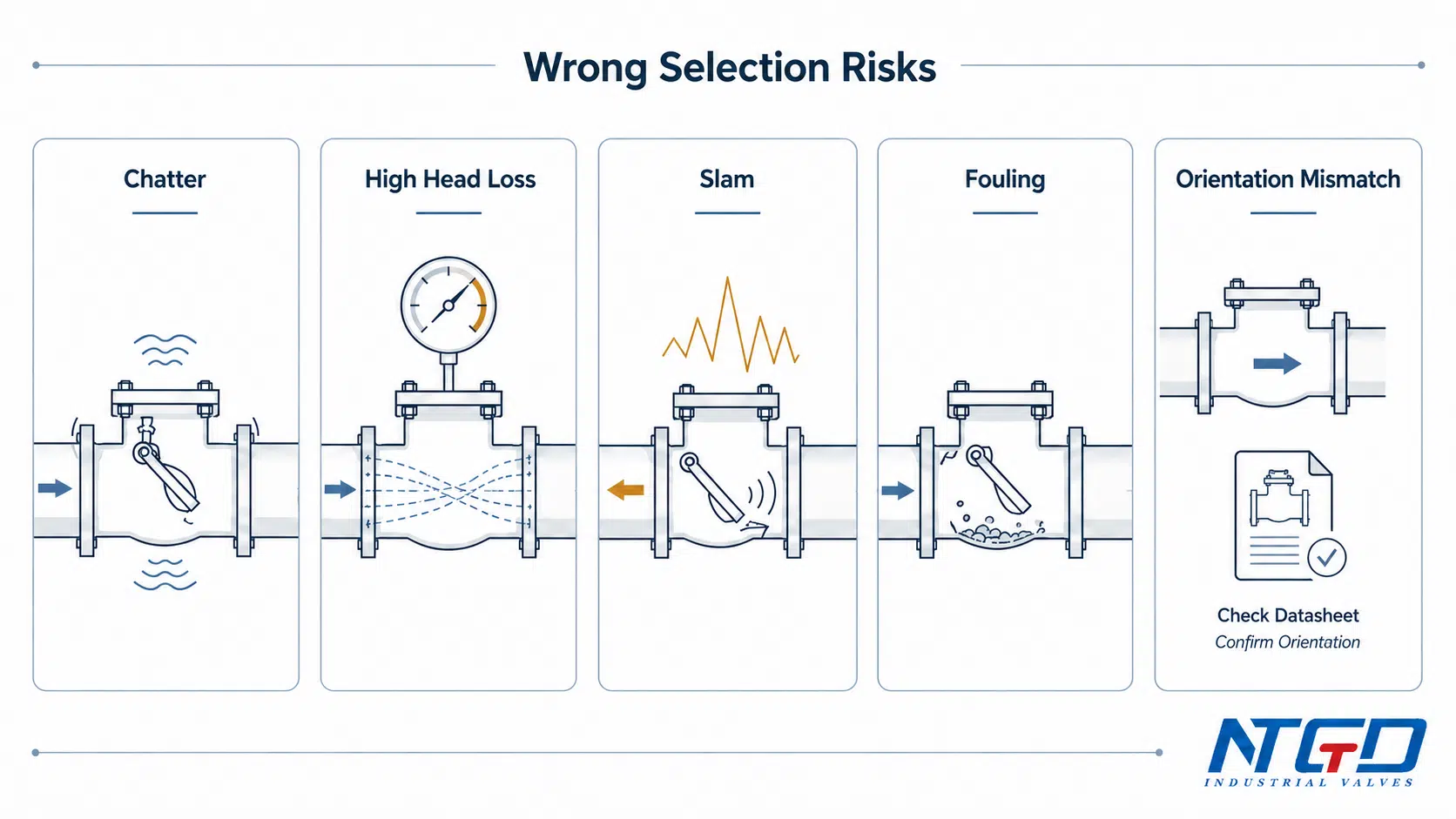

Uma válvula de retenção selecionada apenas pelo tamanho da linha pode ser muito grande para o fluxo real. Na operação de baixo fluxo, o disco pode não atingir uma posição estável totalmente aberta. Essa posição instável é onde geralmente começam a vibração, o desgaste prematuro e a perda de pressão inconsistente.
Para a seleção de válvulas de retenção industriais, a primeira pergunta deve ser:
O que o sistema precisa que a válvula faça em condições reais de operação?

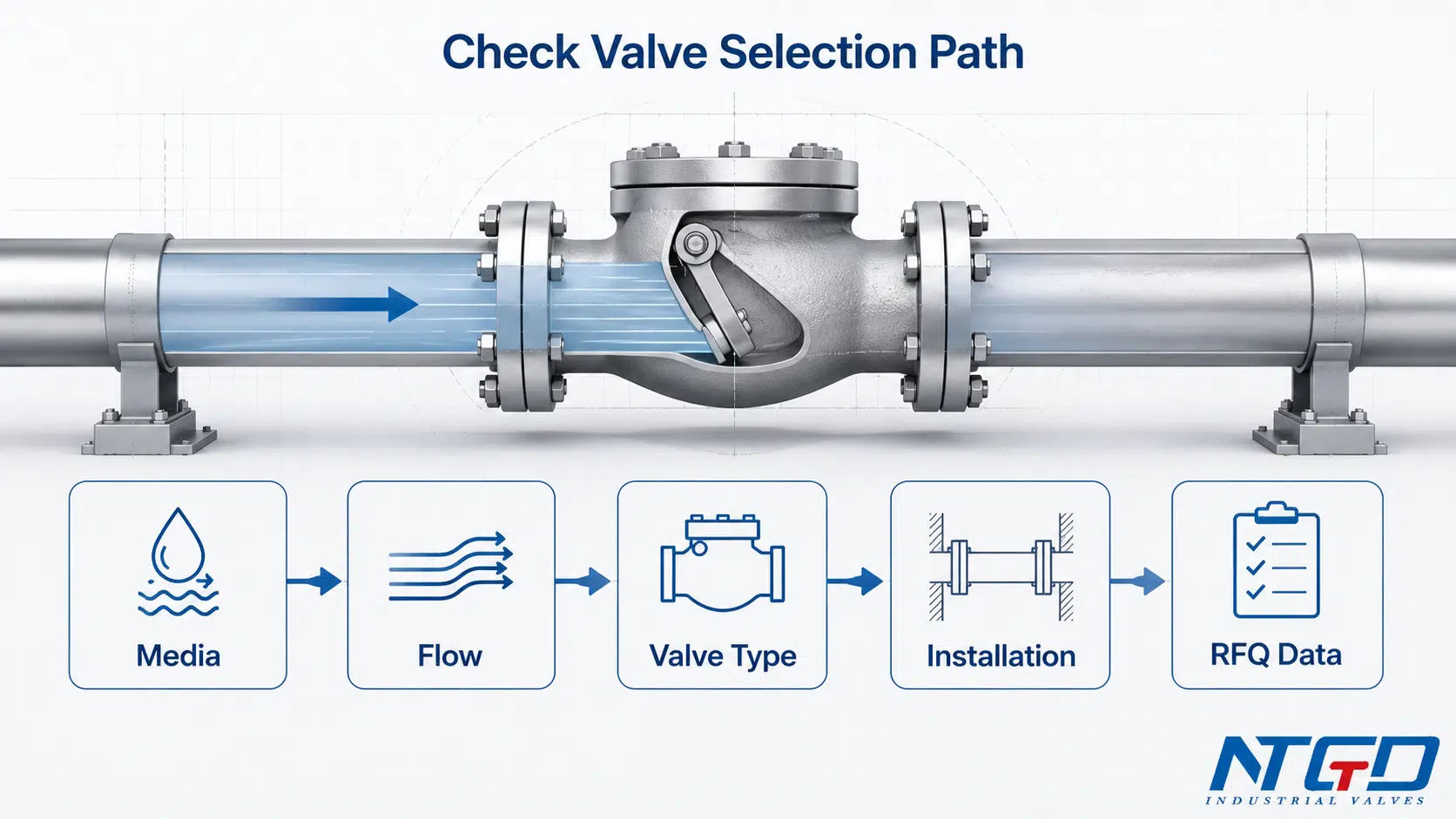

Um caminho prático de seleção de válvula de retenção em 5 etapas
O caminho de cinco etapas acima deve ser usado como uma sequência de decisão, não como itens separados de uma lista de verificação. As condições do meio e do fluxo definem a janela de operação; o tipo de válvula e a instalação definem como o elemento interno se move; a queda de pressão e a resposta de fechamento definem se a válvula permanecerá estável em serviço.
Um guia de seleção só é útil quando conecta esses itens. Uma válvula que parece correta por tamanho ainda pode falhar na verificação de ajuste se não conseguir abrir totalmente, fechar muito lentamente, criar perda excessiva de carga ou não puder ser instalada na orientação necessária.

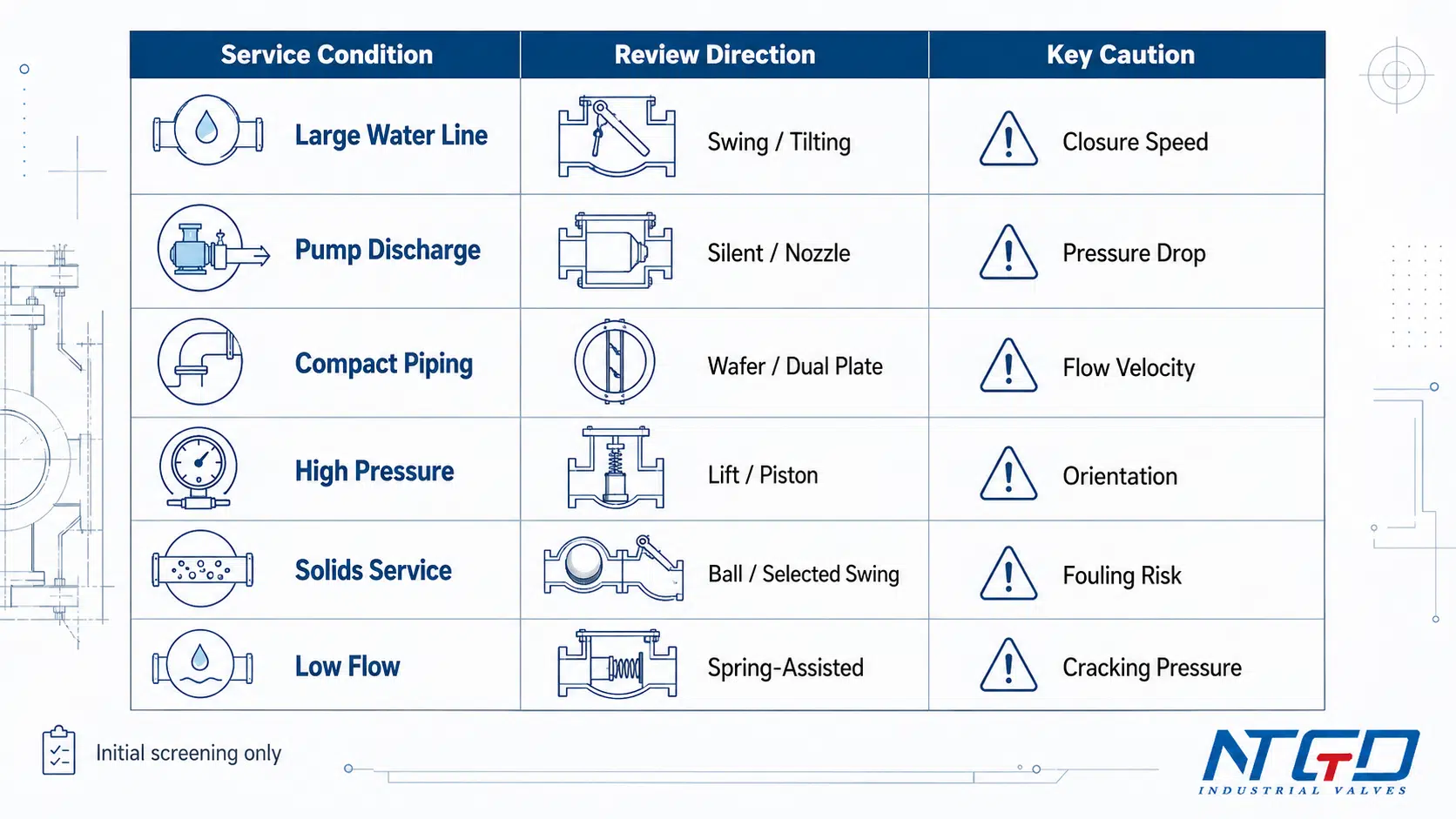

Quando um gráfico de seleção é útil e quando não é suficiente
Um gráfico de seleção de válvulas de retenção é útil para a triagem inicial. Ela ajuda a comparar os tipos de válvulas por aplicação, tendência de queda de pressão, resposta de fechamento e condição do meio.
Entretanto, um gráfico não deve ser o método de seleção final. A escolha final da válvula ainda precisa dos dados do projeto, das fichas técnicas do fabricante, da confirmação da classe de pressão, da revisão da compatibilidade do material e da verificação da instalação.
O que um guia de seleção de válvula de retenção deve decidir
Uma válvula de retenção permite o fluxo em uma direção e impede o fluxo reverso quando as condições de pressão mudam. Em linhas de descarga de bombas, tubulações de processo, sistemas de água, serviço de vapor e condensado, linhas de produtos químicos e outras aplicações industriais, essa função automática de não retorno protege o equipamento e ajuda a manter a direção do sistema.
Mas “válvula de retenção” é um termo amplo. Projetos diferentes fecham em velocidades diferentes, criam resistência de fluxo diferente e toleram condições de mídia diferentes.
Um bom guia de seleção deve responder a essas perguntas:
- Qual tipo de válvula é adequado para o serviço?
- A válvula abrirá totalmente na taxa de fluxo esperada?
- Qual é a queda de pressão ou perda de carga aceitável?
- O sistema é sensível a golpes de aríete ou golpe de aríete?
- A válvula pode ser instalada na orientação necessária?
- O material é compatível com o fluido e a temperatura?
- Quais informações devem ser confirmadas antes da solicitação de cotação?
O que uma válvula de retenção faz em um sistema industrial
Em sistemas industriais, uma válvula de retenção geralmente é instalada para evitar o fluxo reverso após o desligamento da bomba, flutuação de pressão ou interrupção do processo. Ela pode proteger bombas, compressores, medidores, filtros, trocadores de calor, tanques ou equipamentos a montante.
A válvula não regula o fluxo como uma válvula de controle e não deve ser tratada como um dispositivo de estrangulamento. Sua principal função é abrir quando o fluxo de avanço é suficiente e fechar quando o fluxo reverso começa ou quando a pressão de avanço cai abaixo da condição de fechamento.
Válvula de retenção vs. válvula de retenção: Limite de terminologia
“Válvula de retenção” e “válvula de retenção” são frequentemente usadas para a mesma função geral: permitir o fluxo em uma direção e impedir o fluxo reverso. Em alguns mercados, a “NRV” é usada com mais frequência em contextos de bombas, água ou tubulações em geral.
Este artigo se concentra na seleção de válvulas de retenção. Uma explicação completa da terminologia de NRVs, tipos de NRVs e definições de válvulas de retenção deve permanecer em uma página dedicada a NRVs, e não neste guia de seleção.
Para obter uma explicação mais detalhada da terminologia, consulte o guia do NTGD para Significado da válvula NRV, princípio de funcionamento e tipos industriais de NRV.
O que este guia não substitui
Este guia destina-se à seleção inicial de engenharia e à preparação de RFQ. Ele não substitui:
- especificações do projeto;
- Folhas de dados do fabricante;
- normas aplicáveis;
- cálculo de queda de pressão;
- análise de surtos;
- instruções de instalação;
- revisão detalhada do dimensionamento de sistemas críticos.
Para serviços severos, meios perigosos, alta pressão, alta temperatura ou sistemas sensíveis a golpes de aríete, a seleção final deve ser verificada com base na especificação do projeto e na folha de dados da válvula.

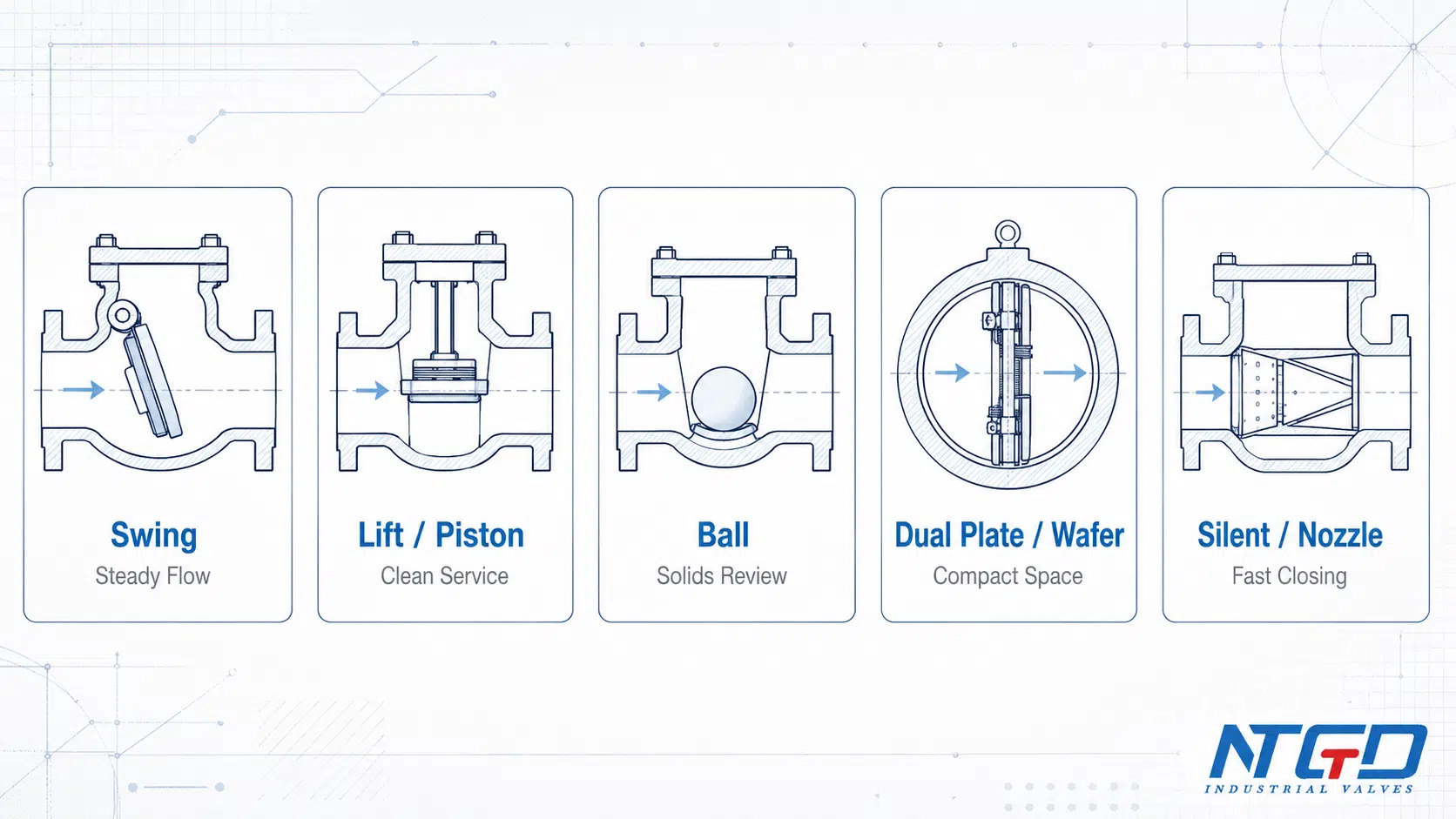

Tipos comuns de válvulas de retenção no contexto de seleção
O objetivo desta seção não é criar um artigo completo sobre os tipos de válvulas de retenção. O objetivo é mostrar como os tipos comuns de válvulas de retenção afetam as decisões de seleção.
Os diferentes tipos de válvulas variam em termos de queda de pressão, velocidade de fechamento, sensibilidade de instalação, acesso para manutenção e tolerância a sólidos ou fluxo instável.

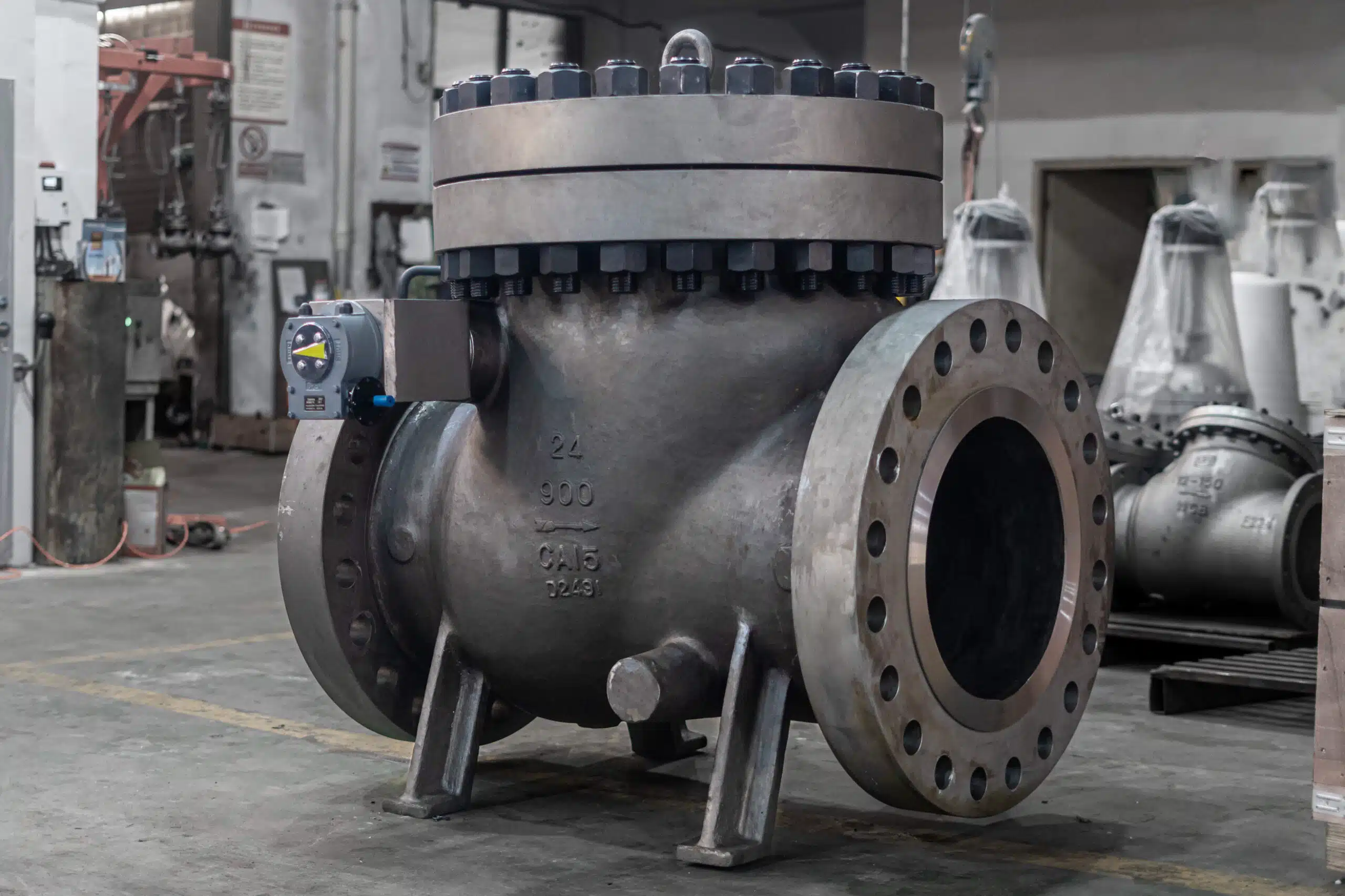

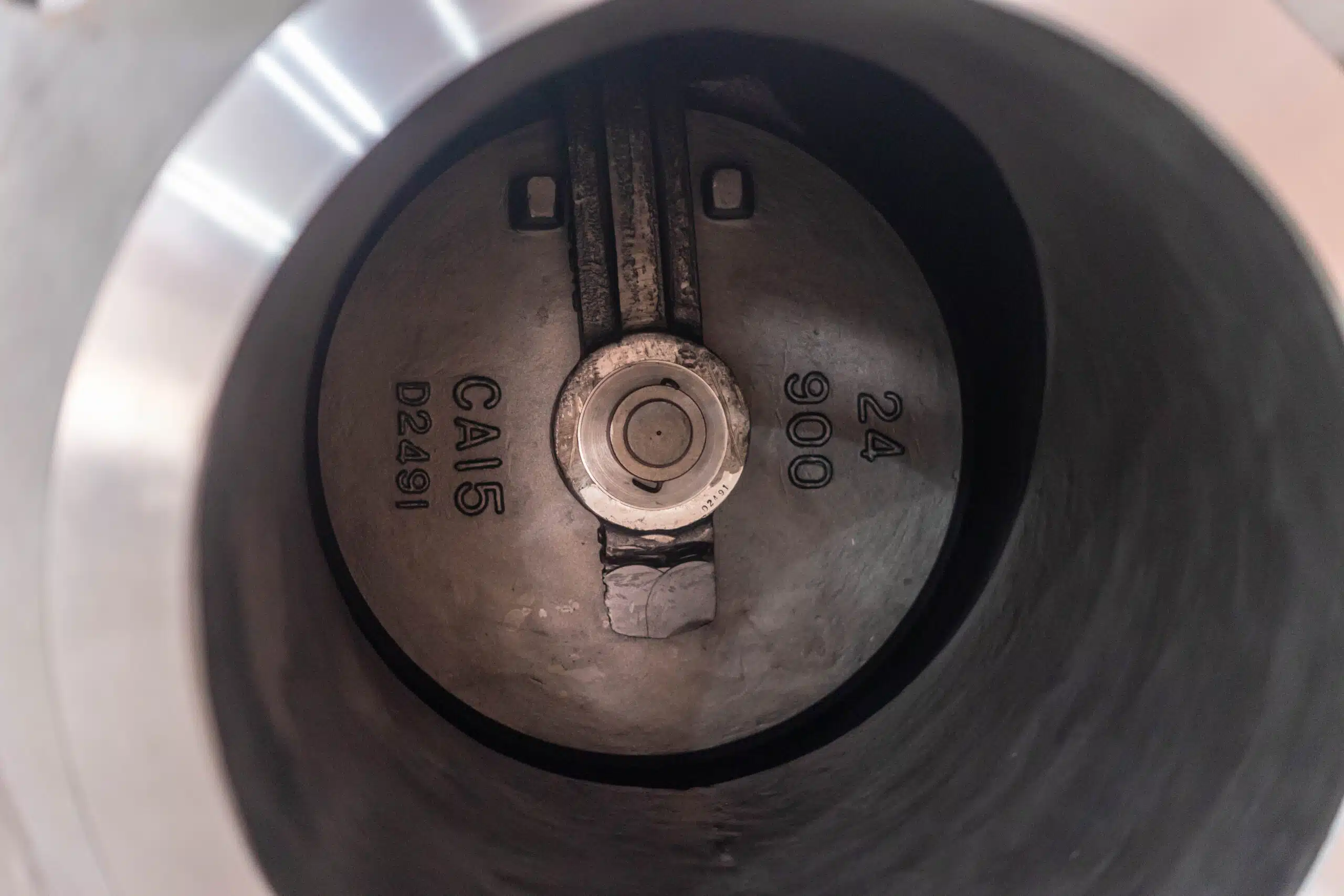

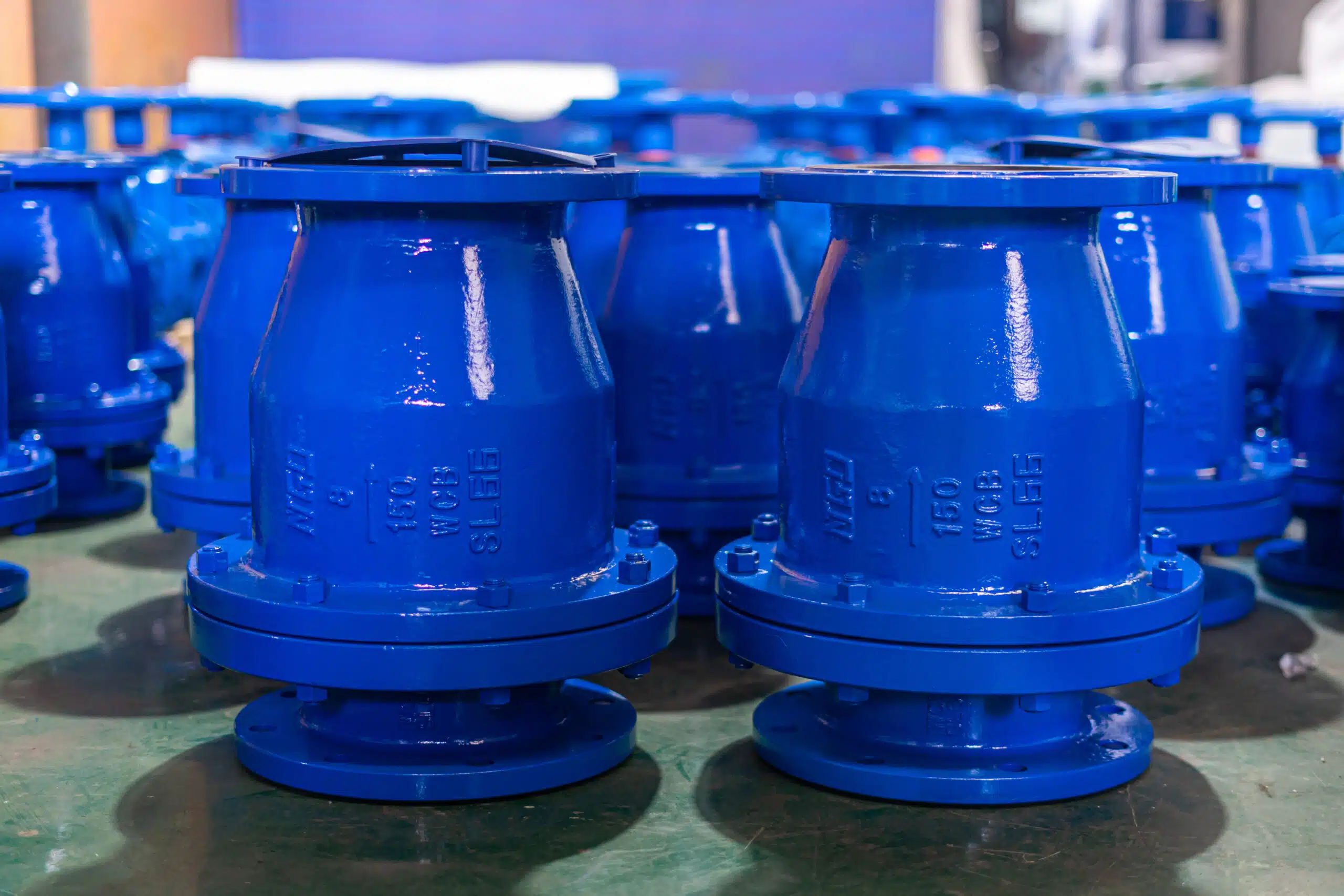

Válvulas de retenção oscilantes
As válvulas de retenção oscilantes usam um disco articulado que se abre com o fluxo para frente e se fecha quando o fluxo se inverte. Elas geralmente são revisadas para tubulações maiores e condições de fluxo relativamente constante.
Elas podem oferecer menor resistência ao fluxo quando totalmente abertas, mas o disco pode fechar mais lentamente do que os projetos assistidos por mola. Em sistemas de desligamento de bombas ou de reversão rápida de fluxo, o risco de golpe de aríete e de golpe de aríete deve ser analisado antes de usar uma válvula de retenção de giro como opção padrão.
Quando o serviço apontar para um projeto de disco articulado, revise o válvula de retenção de giro detalhes após confirmar a estabilidade do fluxo, a orientação e o risco de colisão.

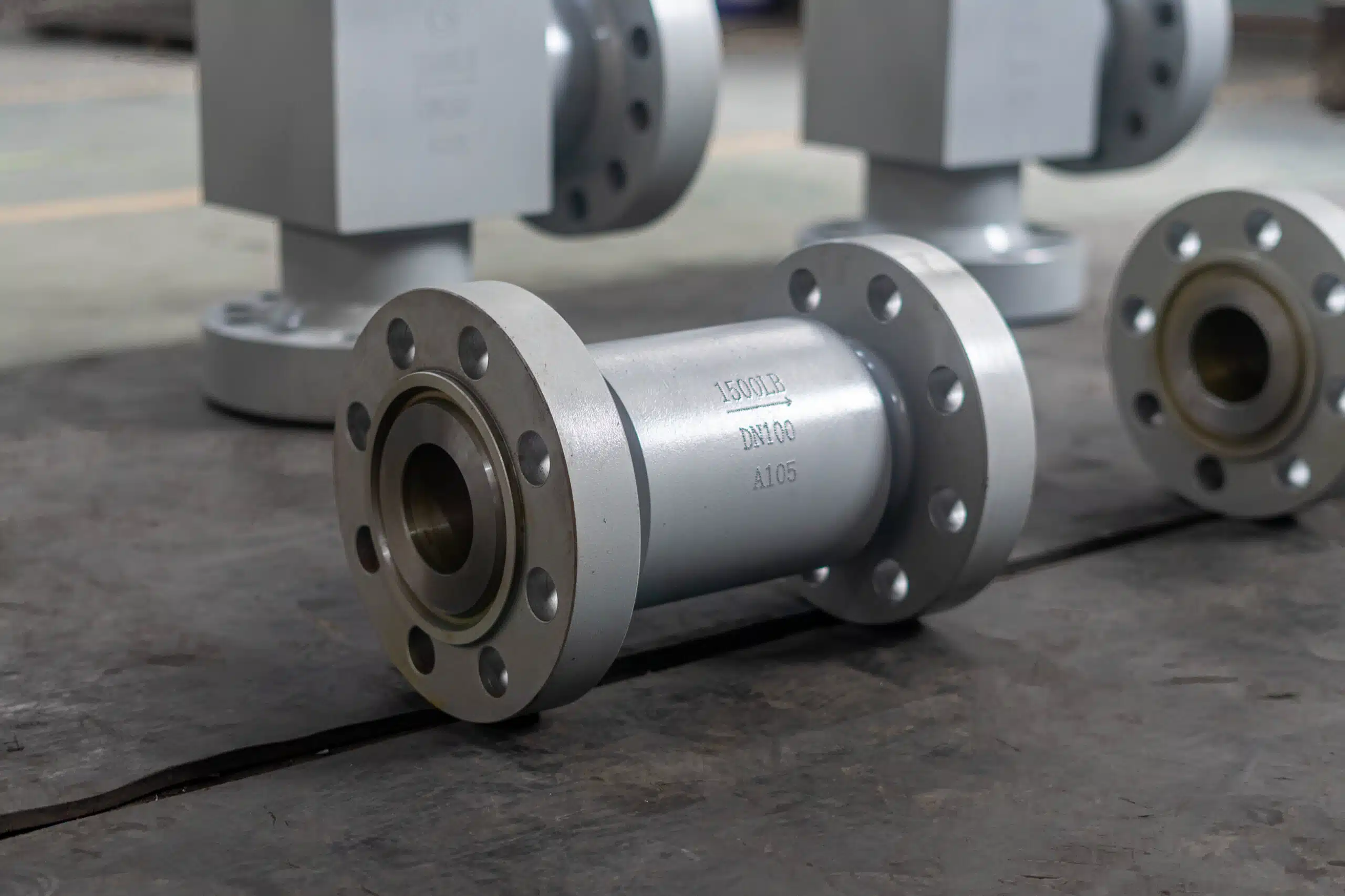

Válvulas de retenção de elevação e de pistão
As válvulas de retenção de elevação e de pistão usam um disco ou pistão guiado que se afasta da sede sob fluxo direto. Elas costumam ser analisadas para meios limpos e aplicações de alta pressão, em que o movimento guiado e a vedação mais rígida são úteis.
Seu caminho de fluxo interno pode gerar maior queda de pressão em comparação com alguns projetos de abertura total. A orientação da instalação e as condições de serviço limpo devem ser verificadas cuidadosamente.
Para serviços limpos em que o movimento guiado do disco é preferível, compare os dados de serviço com os dados do NTGD válvula de retenção de elevação configuração e limites da folha de dados.
Válvulas de retenção de esfera
As válvulas de retenção de esfera usam uma esfera como elemento de fechamento. Dependendo do projeto, elas podem ser úteis em serviços de águas residuais ou que contenham sólidos, onde se deseja um fechamento simples e sensibilidade reduzida a entupimentos.
Elas não são universais. O serviço de alta pressão, os requisitos precisos de vedação, o serviço em alta temperatura ou as aplicações sensíveis à orientação exigem uma análise cuidadosa do projeto da válvula e da folha de dados.

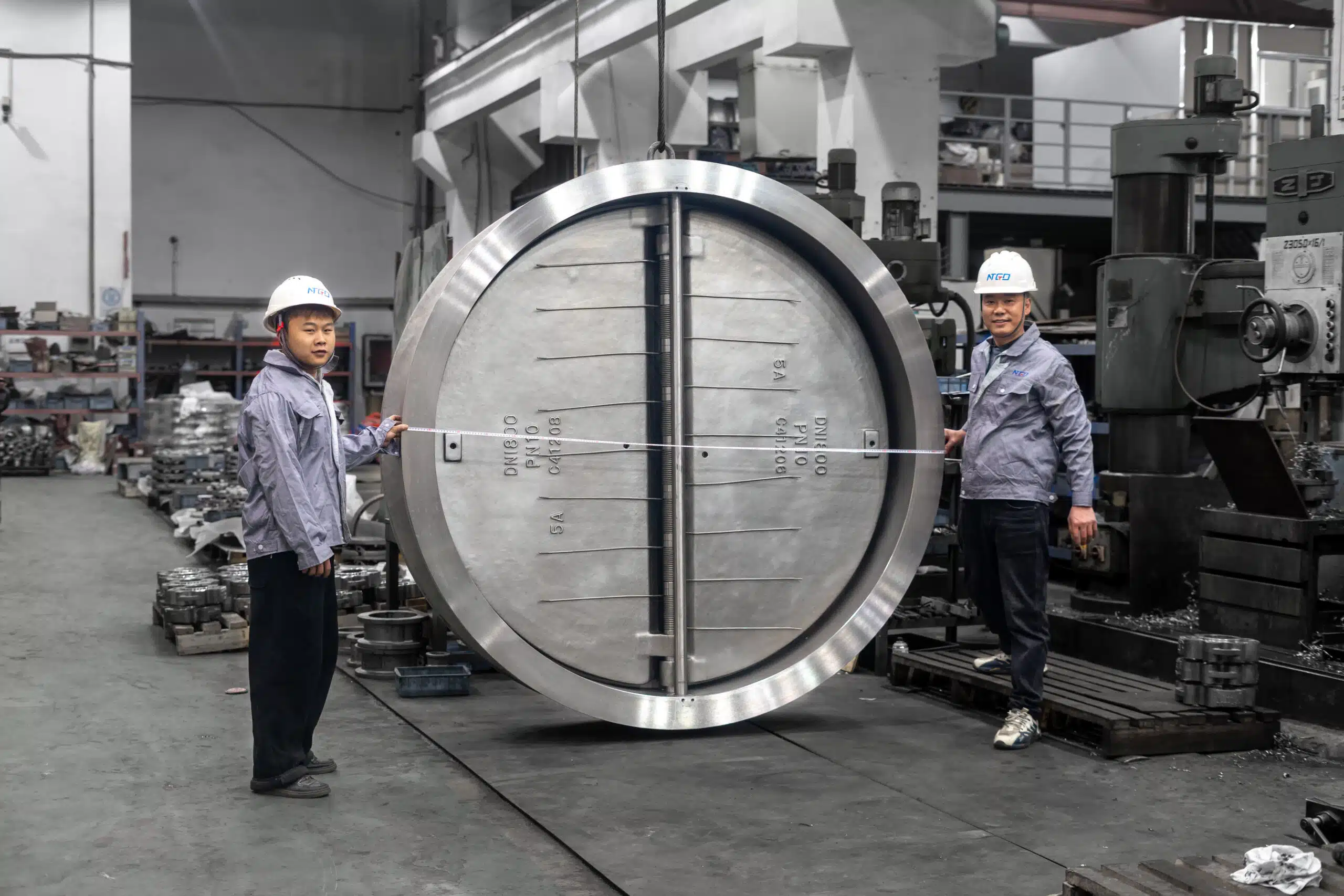

Válvulas de retenção de placa dupla e de wafer
As válvulas de retenção de placa dupla e de wafer são projetos compactos usados com frequência onde o espaço face a face é limitado. Elas podem ser atraentes para layouts de tubulação flangeada em que é necessário um corpo de válvula mais curto.
A seleção deve considerar o comportamento da mola e do disco, a velocidade do fluxo, a queda de pressão e a limpeza da mídia. Sólidos, detritos ou fluxo muito instável podem afetar o desempenho.
Se a escolha for principalmente entre a construção de wafer compacto e um projeto de giro maior, o Comparação entre a válvula de retenção tipo wafer e a válvula de retenção tipo swing pode ajudar a restringir a seleção antes da RFQ.

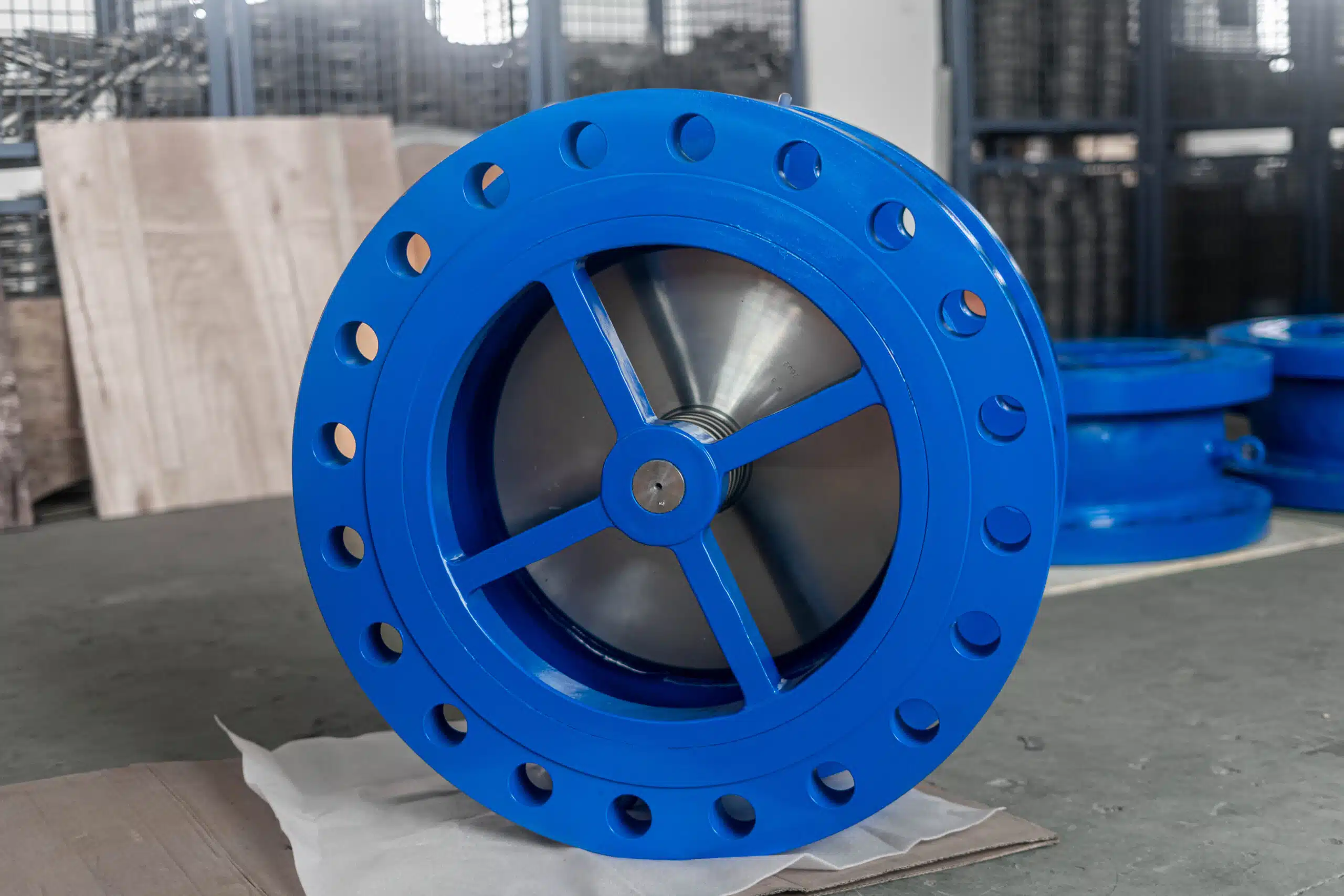

Válvulas de retenção de bocal, silenciosas e com mola
As válvulas de retenção de bico, silenciosas e com mola são frequentemente analisadas quando é necessário um fechamento rápido para reduzir o fluxo reverso e o golpe de aríete. Esses projetos podem ser úteis perto da descarga da bomba ou em sistemas sensíveis a golpes de aríete.
Ainda assim, eles exigem uma seleção cuidadosa. A força da mola, a pressão de ruptura, a queda de pressão, a sensibilidade a sólidos e o acesso para manutenção devem ser analisados antes da seleção.

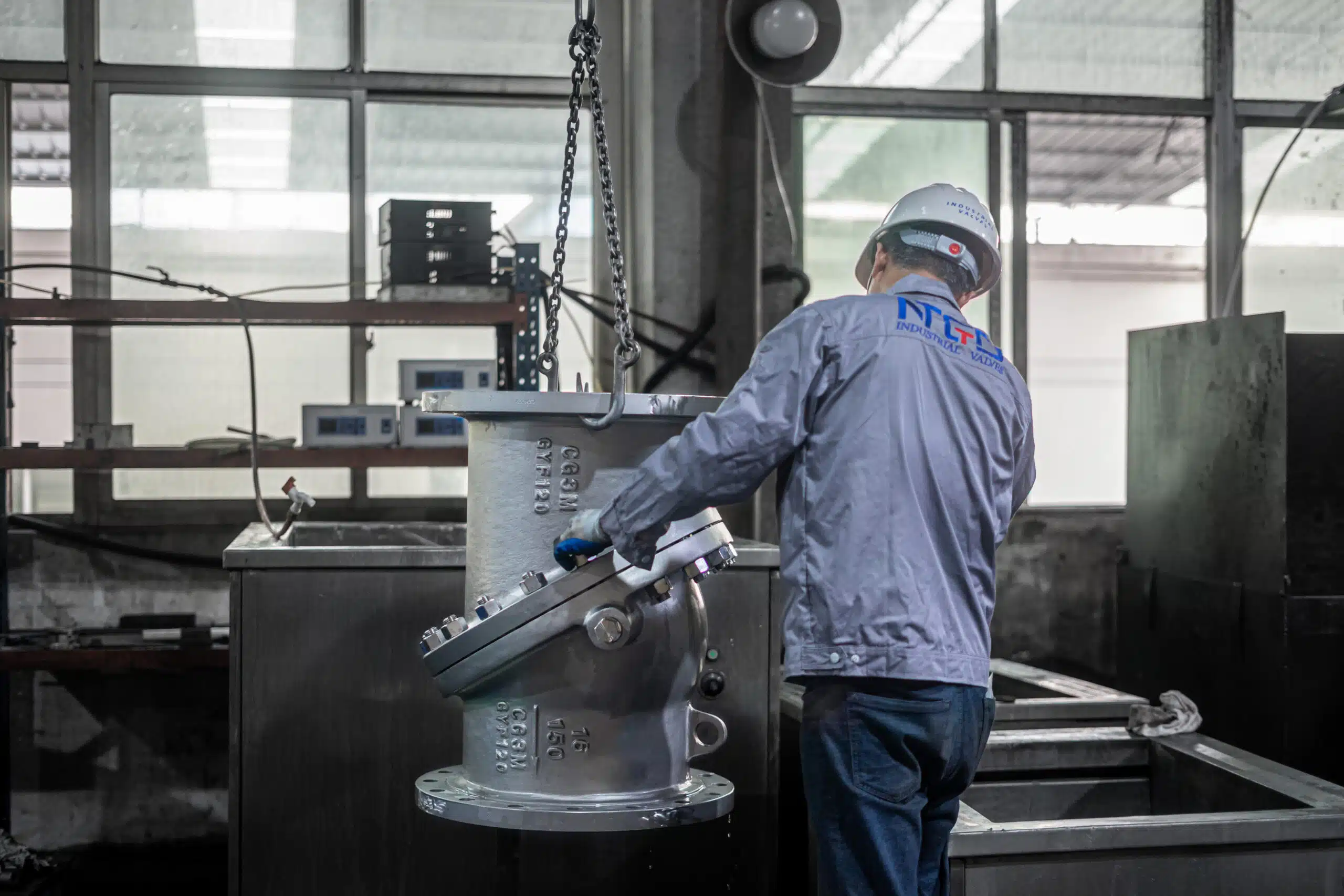

Válvulas de retenção de disco basculante e de serviço especial
O disco basculante e outros projetos de serviço especial podem ser selecionados para linhas grandes, metas de queda de pressão mais baixas ou requisitos especiais de resposta dinâmica. Eles devem ser analisados com base nos dados de serviço, na especificação do projeto e no projeto do fabricante.
As válvulas de retenção para serviços especiais não devem ser selecionadas apenas pelo nome. O comportamento real de fechamento, a perda de pressão e as condições de instalação são mais importantes do que o rótulo.
Tabela de ajuste do tipo de válvula de retenção versus aplicação
| Tipo de válvula | Ajuste típico | Fique de olho | Tendência de queda de pressão | Resposta de fechamento | Notas de instalação | Implicações da seleção |
|---|---|---|---|---|---|---|
| Válvula de retenção oscilante | Tubulações grandes, fluxo constante, água ou serviços gerais | Analise o risco de colisão em sistemas de desligamento de bombas ou de fluxo reverso rápido; verifique o desgaste das dobradiças | Geralmente mais baixo quando totalmente aberto, dependendo do projeto | Mais lento do que os tipos assistidos por mola | Confirmar a adequação horizontal/vertical | Boa opção de triagem quando a baixa resistência é importante, mas não é suficiente para sistemas sensíveis a surtos |
| Válvula de retenção de elevação/pistão | Meio limpo, pressão mais alta, fechamento guiado | Maior resistência ao fluxo, exigência de serviço limpo | Geralmente mais alto do que os tipos de abertura total de giro | Fechamento guiado, dependente do projeto | A orientação pode ser sensível | Útil quando o assento guiado é mais importante do que a perda mínima de pressão |
| Válvula de retenção de esfera | Águas residuais, alguns serviços com sólidos ou de baixa pressão | Não é universal para alta pressão, alta temperatura ou todas as orientações | Depende do corpo e da trajetória da bola | Dependente da gravidade/fluxo | Confirmar a adequação vertical ou horizontal | Analise quando a tolerância de detritos for importante, mas verifique os limites de vedação e pressão |
| Válvula de retenção de placa dupla / wafer | Tubulação flangeada compacta, espaço limitado | Desgaste de molas/discos, sensibilidade a sólidos | Médio, dependente do projeto | Mais rápido do que o swing padrão | Requer revisão da velocidade do fluxo | Útil para layouts compactos, mas não substitui a revisão da estabilidade do fluxo |
| Bocal / válvula de retenção silenciosa | Descarga da bomba, necessidades de não bater, sistemas sensíveis a surtos | Queda de pressão, força da mola, sensibilidade dos sólidos | Média a alta, dependendo do projeto | Fechamento rápido | Revisão da folha de dados necessária | Revisão quando a resposta de fechamento é um fator de seleção primário |
| Válvula de retenção de disco basculante | Linhas grandes, revisão de perda de carga menor, aplicações especiais | Custo, limites de serviço, acesso à manutenção | Pode ser menor em alguns projetos | Mais rápido do que o swing padrão em algumas aplicações | Revisão do aplicativo necessária | Considere quando a perda de fluxo e a resposta dinâmica precisam de análise de engenharia |
Para obter detalhes completos de construção, dimensões, classificações de pressão-temperatura, opções de conexão final e limites específicos do produto, use os recursos dedicados ao tipo de válvula ou ao produto. Esta tabela é um auxílio à seleção, não um gráfico de especificação do produto.
Para obter detalhes completos de construção tipo a tipo e limites de aplicação, use o site dedicado Guia de tipos de válvulas de retenção em vez de expandir este guia de seleção em um hub de tipos.

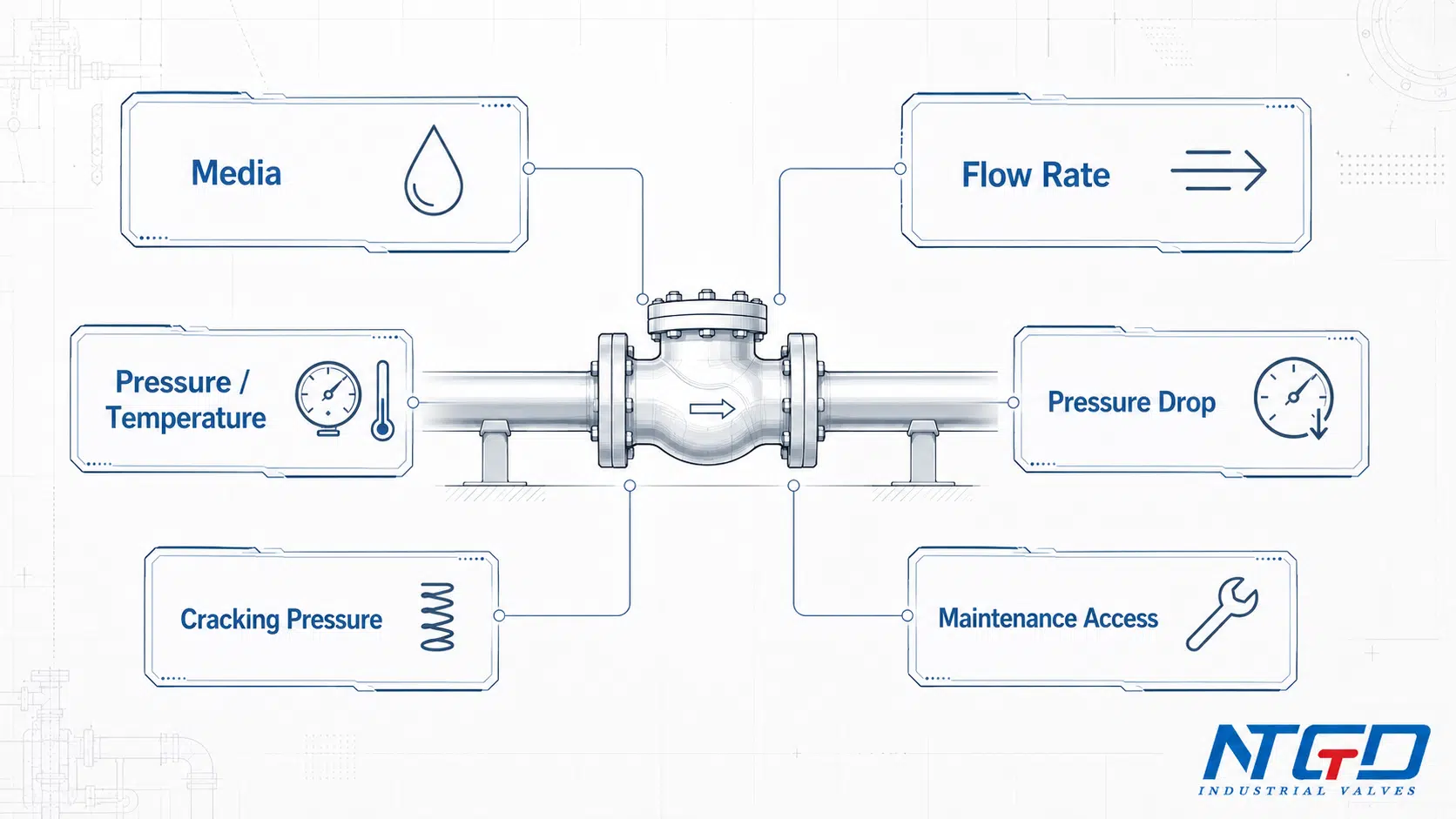

Matriz de critérios de seleção de válvulas de retenção
Uma matriz de critérios de seleção de válvulas de retenção ajuda a converter as condições gerais do sistema em decisões práticas. A válvula deve ser selecionada com base em como ela se comporta no serviço real, e não apenas no diâmetro nominal ou em um nome geral de tipo de válvula.
Compatibilidade de mídia e fluido
O meio afeta a escolha do material, a compatibilidade da sede, o comportamento da vedação e o risco de incrustação ou aderência.
Água, águas residuais, vapor, condensado, gás, óleo, fluido químico, meios viscosos e serviços contendo sólidos podem exigir diferentes projetos de válvulas. Fluidos corrosivos ou abrasivos requerem atenção especial ao material do corpo, material de acabamento, material da sede e acesso para manutenção.
O uso de materiais incompatíveis pode levar à corrosão acelerada, vazamento da sede, colagem de peças internas ou serviço inseguro em aplicações químicas ou perigosas.
Taxa de fluxo, velocidade de fluxo e fluxo mínimo
A válvula deve abrir o suficiente sob fluxo normal. Se o fluxo for muito baixo para o projeto da válvula, o disco, a esfera ou o pistão podem não atingir uma posição de abertura estável. Isso pode causar trepidação, vibração, ruído ou desgaste.
A velocidade da vazão também afeta a queda de pressão, a resposta do fechamento e o risco de colisão durante a reversão. Para sistemas críticos, os dados de fluxo devem ser verificados com base na folha de dados da válvula, em vez de serem estimados apenas com base no tamanho da tubulação.
Uma velocidade de fluxo insuficiente pode manter o elemento de fechamento em uma posição parcialmente aberta, causando vibração, queda de pressão instável e desgaste prematuro da sede.
Pressão operacional, temperatura e classe de pressão
A classe de pressão da válvula deve corresponder à pressão de projeto e à pressão de operação do sistema. A temperatura também afeta a seleção do material, a seleção da sede, o comportamento da mola e as propriedades do fluido.
Para serviços em alta temperatura, criogênicos, a vapor ou corrosivos, o material e a sede devem ser verificados com base na especificação do projeto e na folha de dados. Uma classe correta de pressão do corpo não confirma automaticamente que a sede, a mola, a vedação ou o material de acabamento são adequados para a temperatura e o meio de serviço.
Compatibilidade de material, sede e vedação
O material do corpo, o material do disco, o material da mola, o material da sede e o material da vedação devem corresponder ao meio e à temperatura. O corpo de uma válvula pode ser aceitável para pressão, mas a sede ou os componentes internos podem ser inadequados para o fluido.
As sedes macias podem ajudar na vedação em alguns serviços, mas a temperatura, a compatibilidade química e a resistência ao desgaste devem ser verificadas. As sedes metálicas podem tolerar melhor temperaturas mais altas ou serviços abrasivos em alguns projetos, mas as expectativas de vedação devem ser confirmadas.
Se a sede ou a vedação não for compatível com o meio, a válvula poderá apresentar vazamentos mesmo quando o material do corpo parecer adequado.
Para serviços orientados por corrosão, use o válvula de retenção de aço inoxidável como referência no nível do produto após confirmar a química e a temperatura da mídia.
Pressão de rachadura e condições de abertura
A pressão de ruptura é a pressão mínima a montante necessária para começar a abrir a válvula de retenção. Ela é especialmente importante para válvulas de retenção com mola, válvulas de retenção pequenas e sistemas de baixa pressão.
Se a pressão de craqueamento for muito alta, a válvula poderá não abrir adequadamente com baixo fluxo. Se for muito baixa para o comportamento do sistema, a válvula poderá se tornar instável ou não fornecer a resposta pretendida. O requisito exato depende do projeto da válvula e das condições de serviço.
Se a pressão de rachadura não corresponder à pressão diferencial disponível, a válvula poderá não abrir com o fluxo normal ou poderá operar de forma instável próximo ao ponto de abertura.
Acesso à manutenção e considerações sobre o ciclo de vida
Um custo inicial baixo nem sempre significa uma seleção melhor. O acesso para manutenção, o desgaste da sede, o risco de entupimento, a disponibilidade de peças sobressalentes e a exposição ao tempo de inatividade devem ser analisados antes de se escolher o tipo de válvula.
Para linhas enterradas, locais altos, meios perigosos ou sistemas de operação contínua, a capacidade de manutenção pode ser tão importante quanto o tipo de válvula inicial.
O acesso precário à manutenção pode transformar um pequeno problema no assento ou na dobradiça em um tempo de inatividade mais longo e maior exposição ao ciclo de vida.
Matriz de critérios de seleção de válvulas de retenção
| Critério | Por que é importante | O que confirmar | Risco se for ignorado | Direção de seleção |
|---|---|---|---|---|
| Tipo de mídia | Determina o material, a sede e o risco de incrustação | Água, vapor, gás, produtos químicos, pastas, meios viscosos ou contendo sólidos | Corrosão, aderência, danos na sede, vazamento, serviço inseguro | Escolha a carroceria, o acabamento e o assento compatíveis |
| Taxa de fluxo | Determina se a válvula abre totalmente | Fluxo normal, fluxo mínimo, fluxo intermitente | Abertura parcial, trepidação, vibração, desgaste | Dimensione de acordo com as condições de fluxo, não apenas com o tamanho do tubo |
| Pressão e temperatura | Afeta a classe de pressão e os limites de material | Pressão operacional, pressão de projeto, faixa de temperatura | Incompatibilidade entre corpo, sede, mola ou vedação | Confirme a classe de pressão e os limites de temperatura |
| Queda de pressão/perda de carga | Afeta a perda de energia e o desempenho do sistema | Queda de pressão permitida, Cv / Kv, resistência ao fluxo | Alta perda de energia, fluxo restrito, serviço instável | Compare o projeto da válvula e o caminho do fluxo |
| Pressão de rachadura | Afeta o comportamento de abertura | Pressão de abertura necessária e condição de baixa vazão | Falha na abertura, operação instável perto do ponto de abertura | Confirmar os dados de abertura da mola ou do disco |
| Resposta de fechamento | Afeta o fluxo reverso e a batida | Desligamento da bomba, risco de surto, velocidade de fluxo reverso | Golpe de aríete, ruído, tensão na tubulação | Considere um projeto de fechamento rápido ou sem colisão |
| Orientação da instalação | Afeta as partes móveis internas | Horizontal, vertical para cima, vertical para baixo | Abertura incompleta, travamento, falha no fechamento | Confirmar a orientação permitida |
| Material e assento | Afeta a corrosão, o vazamento e o desgaste | Materiais do corpo, disco, mola, sede e vedação | Vazamento, corrosão, vida útil curta | Adequar o material à mídia e à temperatura |
| Acesso para manutenção | Afeta o custo do ciclo de vida e o tempo de inatividade | Espaço de acesso, tampa removível, necessidades de inspeção | Tempo de inatividade mais longo, reparo difícil, maior exposição ao ciclo de vida | Considere a capacidade de manutenção desde o início |
Esses critérios funcionam em conjunto. Uma válvula pode passar na verificação do material, mas falhar na verificação da queda de pressão; outra pode oferecer baixa resistência, mas fechar muito lentamente para uma linha de bomba sensível a surtos. A verificação final do ajuste deve comparar todos os critérios críticos antes que o tipo de válvula seja bloqueado.
Vazão, queda de pressão e perda de carga
A queda de pressão é um dos fatores mais importantes na seleção da válvula de retenção. Uma válvula de retenção não é apenas um dispositivo liga-desliga. Ela se torna parte da resistência da tubulação, e sua geometria interna pode afetar a eficiência do fluxo.
Por que as válvulas de retenção devem ser dimensionadas de acordo com as condições de fluxo
Uma válvula de retenção deve ser selecionada de acordo com as condições reais de fluxo. O tamanho nominal da tubulação, por si só, não confirma que o elemento interno abrirá totalmente ou operará de forma estável.
Se uma válvula for superdimensionada para o fluxo real, o disco poderá flutuar em uma posição parcialmente aberta. Isso pode causar vibração, vibração, desgaste da sede e queda de pressão instável. Se uma válvula for muito restritiva, ela poderá aumentar a perda de carga e reduzir a eficiência do sistema.
Uma análise prática deve incluir:
- taxa de fluxo normal;
- vazão mínima;
- vazão máxima;
- comportamento de inicialização e desligamento;
- curva da bomba ou faixa operacional do sistema, quando disponível;
- queda de pressão aceitável.

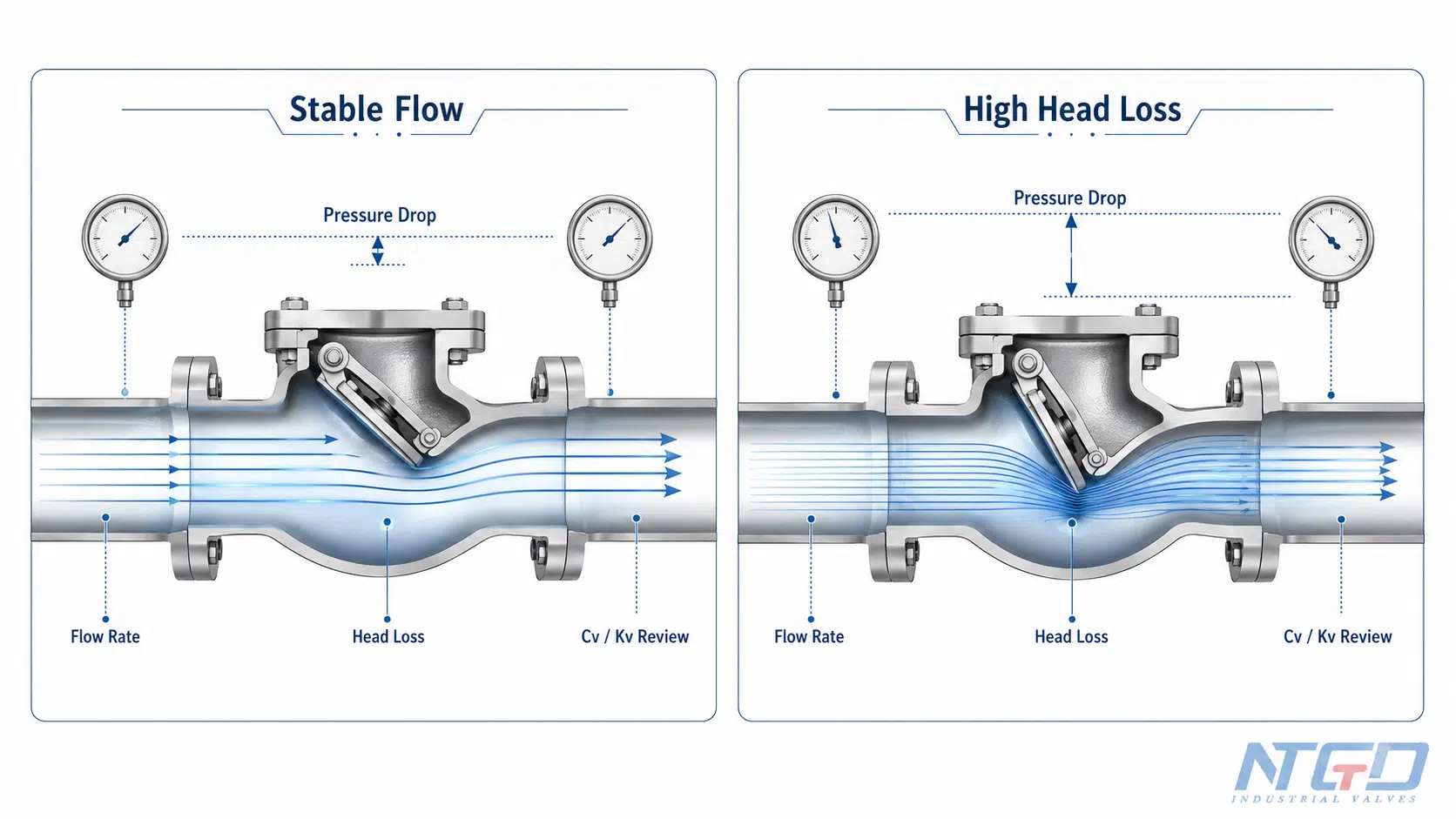

Como a queda de pressão afeta o desempenho do sistema
A queda de pressão em uma válvula de retenção pode afetar a seleção da bomba, o uso de energia, o fornecimento de fluxo e a estabilidade do sistema. Em alguns sistemas, um pequeno aumento na perda de carga pode ser aceitável. Em outros, ele pode reduzir o desempenho do processo ou aumentar o custo operacional.
O formato do corpo da válvula, a posição do disco, a força da mola, a restrição do furo e o caminho do fluxo interno afetam a queda de pressão. É por isso que duas válvulas de retenção com o mesmo tamanho nominal e classe de pressão podem ter desempenho diferente.
Uma análise da queda de pressão deve ser vinculada ao ponto de serviço real. Uma válvula que parece aceitável em uma taxa de fluxo pode criar perda excessiva de carga ou movimento instável em outra.
Cv / Kv, perda de carga e resistência de fluxo na seleção prática
Cv e Kv são valores de coeficiente de fluxo usados para comparar a quantidade de fluxo que uma válvula pode passar sob um determinado diferencial de pressão. Eles são úteis para comparar projetos de válvulas, mas devem ser lidos com a folha de dados do fabricante e a condição real de serviço.
Para obter a relação geral entre Cv / Kv, taxa de fluxo e perda de pressão, consulte Referência de coeficiente de fluxo Cv e Kv.
Para uma seleção prática:
- Um coeficiente de fluxo mais alto geralmente indica uma resistência menor, mas somente sob as condições de teste ou projeto declaradas;
- um projeto com baixa queda de pressão ainda pode ser inadequado se o fechamento for muito lento;
- um projeto de fechamento rápido pode reduzir o risco de batida, mas pode ter um comportamento diferente de queda de pressão;
- sólidos, viscosidade e abertura parcial podem alterar o desempenho real.
Ao comparar os valores de Cv ou Kv, use a taxa de fluxo operacional real e o diferencial de pressão, não apenas o tamanho nominal da tubulação. Válvulas superdimensionadas podem operar com abertura parcial, onde a queda de pressão efetiva e o comportamento de desgaste podem ser piores do que a comparação de catálogo sugere.
A baixa queda de pressão não significa automaticamente a melhor seleção
Uma válvula com baixa queda de pressão nem sempre é a melhor válvula de retenção. Se o sistema tiver reversão rápida de fluxo, desligamento da bomba ou risco de surto, a resposta de fechamento pode ser mais importante do que a resistência mínima.
A seleção deve ser equilibrada:
- queda de pressão;
- velocidade de fechamento;
- compatibilidade de mídia;
- orientação de instalação;
- acesso para manutenção;
- Especificação do projeto.
Geralmente, há uma compensação entre baixa perda de carga e resposta rápida de fechamento. Um projeto que minimiza a resistência pode não fechar com rapidez suficiente para um sistema sensível a surtos, enquanto um projeto de fechamento rápido pode exigir uma análise mais detalhada da queda de pressão, da força da mola e do fluxo mínimo.

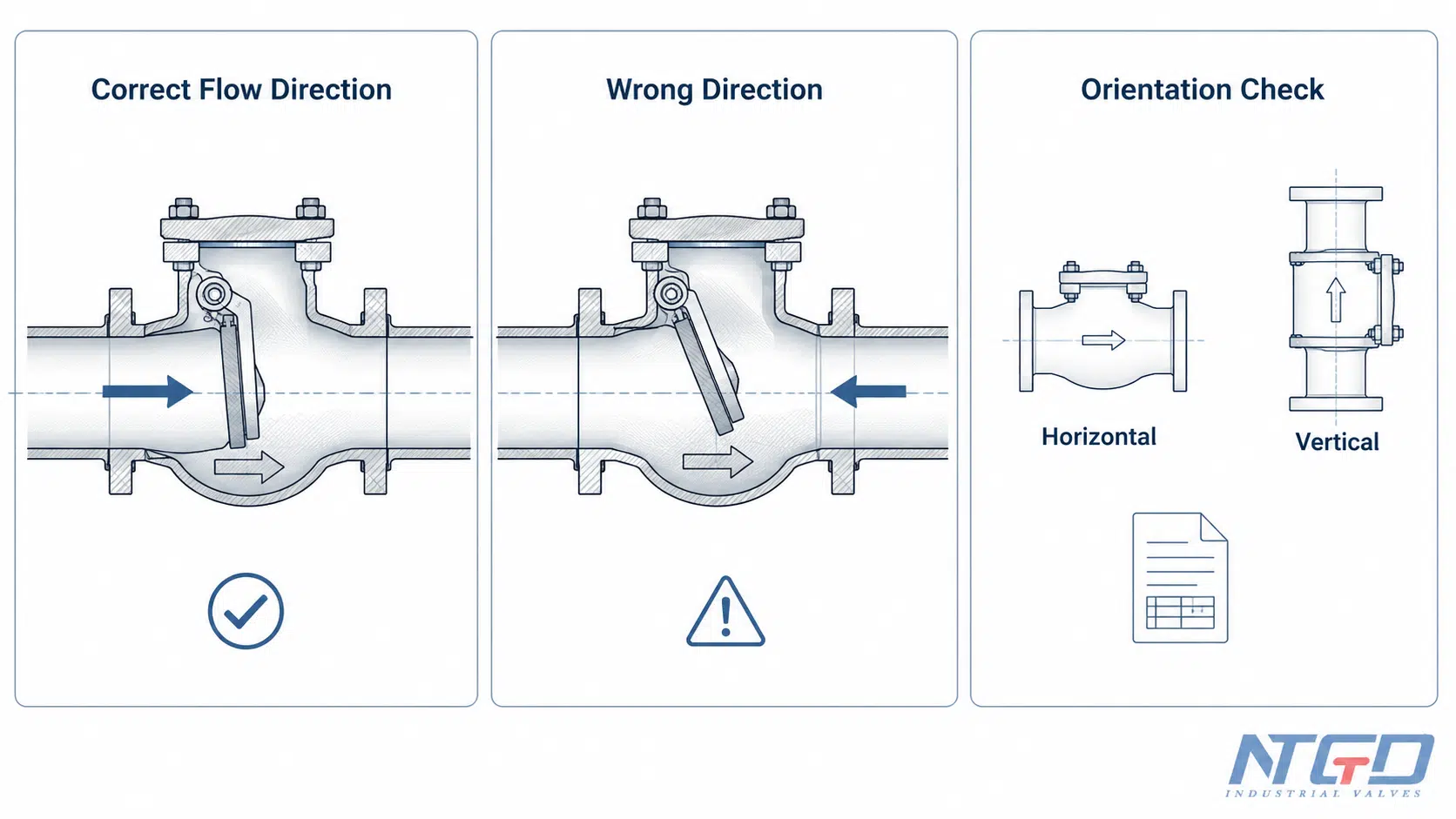

Direção do fluxo, seta do corpo e orientação da instalação
Uma válvula de retenção deve ser instalada na direção correta do fluxo. Se a válvula for instalada ao contrário, ela poderá bloquear o fluxo, não proteger o sistema ou criar condições anormais de pressão.
Por que a direção do fluxo é importante para a seleção da válvula de retenção
A maioria das válvulas de retenção tem uma seta ou marcação no corpo que indica a direção de fluxo pretendida. A válvula deve ser instalada de modo que o fluxo para frente siga essa marcação.
A direção do fluxo também afeta a forma como o elemento interno se move. Um disco de giro, disco de elevação, pistão, esfera ou elemento assistido por mola pode depender da gravidade, da força do fluxo, da força da mola ou do movimento guiado. A direção errada pode impedir a abertura e o fechamento normais.
Instalação horizontal versus vertical
Nem toda válvula de retenção é adequada para todas as orientações. Algumas válvulas podem funcionar em linhas horizontais, outras em fluxo vertical ascendente e outras podem ter restrições para fluxo vertical descendente.
A orientação da instalação deve ser verificada antes da seleção, especialmente para:
- válvulas de retenção de giro;
- válvulas de retenção de elevação e de pistão;
- válvulas de retenção de esfera;
- válvulas de retenção de placa dupla ou de wafer;
- válvulas de retenção com mola ou silenciosas.
O fluxo vertical descendente requer cuidado extra e confirmação da folha de dados porque a gravidade e o movimento do elemento de fechamento podem afetar a abertura, o assentamento e o fechamento completo. Não presuma que a instalação vertical seja aceitável, a menos que o projeto da válvula a suporte.

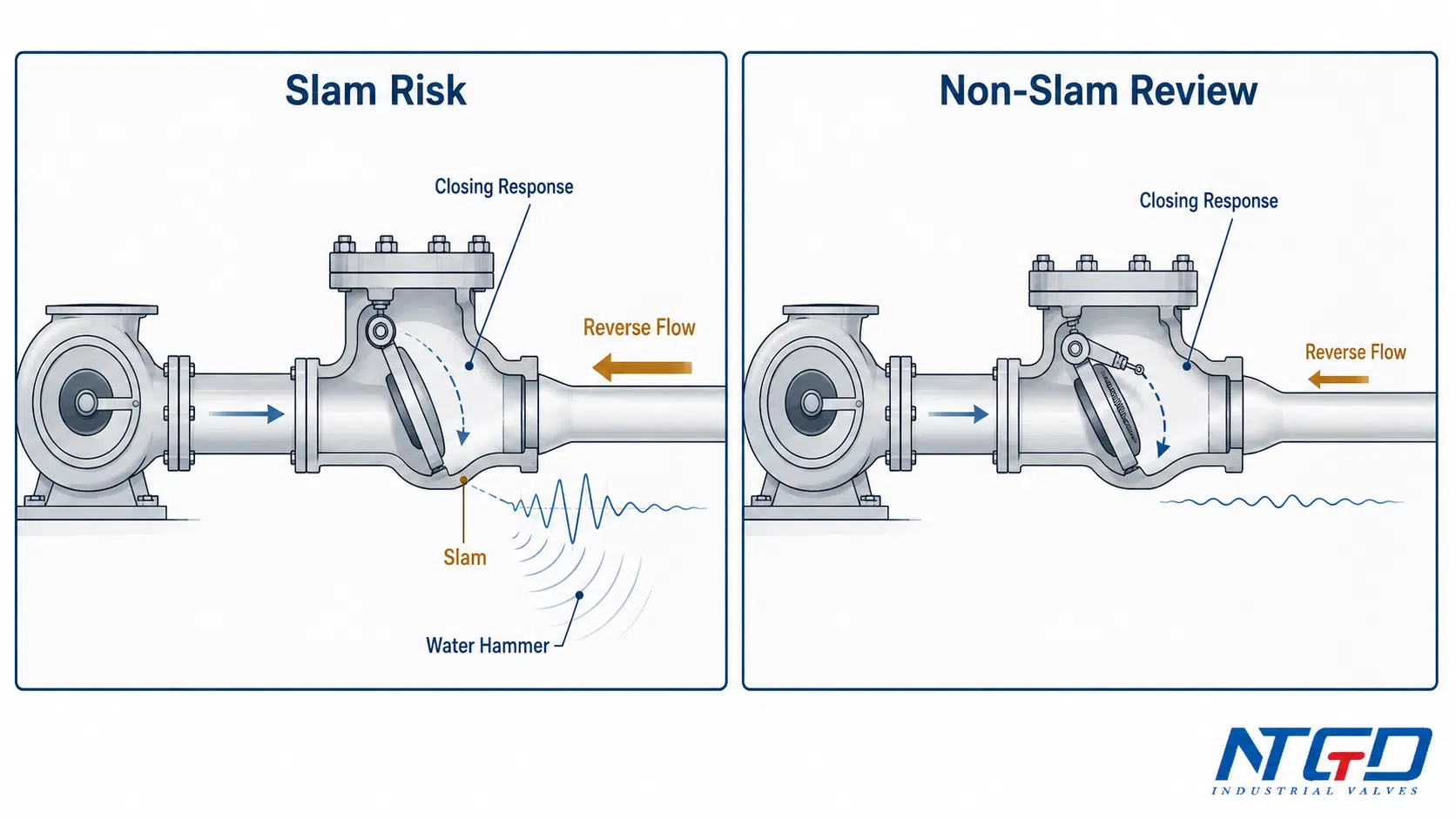

Descarga da bomba, cotovelos e áreas de fluxo instável
As válvulas de retenção geralmente operam perto de bombas, cotovelos, redutores, tês ou outras fontes de fluxo instável. A turbulência pode afetar o movimento do disco e o comportamento de fechamento.
Se a válvula for instalada muito perto do fluxo perturbado, ela poderá sofrer vibração, abertura incompleta, ruído, desgaste prematuro ou fechamento instável. O posicionamento exato deve ser verificado com base no layout da tubulação do projeto, nas instruções do fabricante e nas especificações aplicáveis.

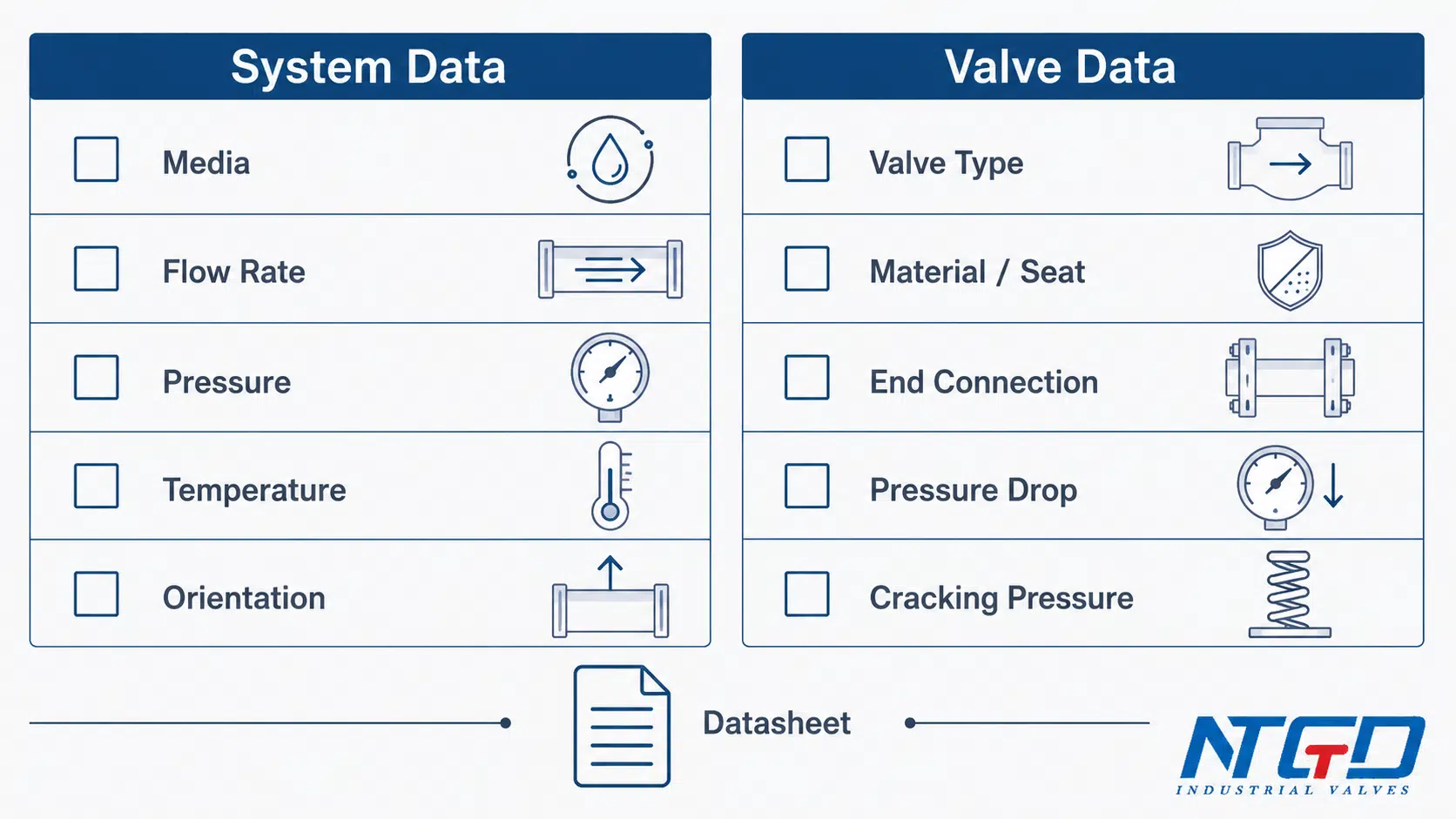

Quando as condições de instalação exigem a confirmação da folha de dados
A confirmação da folha de dados é especialmente importante quando:
- a válvula será instalada verticalmente;
- a válvula está próxima à descarga da bomba;
- o sistema tem partidas e paradas frequentes;
- a mídia contém sólidos;
- a válvula deve controlar o risco de surto ou golpe de aríete;
- o acesso à manutenção é limitado;
- os limites de queda de pressão são rigorosos.
Resposta de fechamento, martelo de água e requisitos de não batida
Uma válvula de retenção deve fechar no momento certo. Se ela fechar tarde demais, o fluxo reverso pode se desenvolver antes do fechamento. Se ela fechar muito abruptamente sob as condições erradas, o sistema poderá sofrer surtos de pressão ou golpe de aríete.
Por que a velocidade de fechamento da válvula de retenção é importante
A velocidade de fechamento afeta o fluxo reverso, o ruído, o impacto na sede e a tensão na tubulação. Uma válvula de fechamento lento pode permitir mais fluxo reverso antes que o disco atinja a sede. Uma válvula de fechamento rápido pode reduzir o fluxo reverso, mas sua adequação ainda depende da pressão do sistema, da velocidade do fluxo, do meio e do projeto da válvula.
O objetivo não é simplesmente escolher a válvula mais rápida. O objetivo é combinar o comportamento de fechamento com a dinâmica do sistema.
Risco de batida, fluxo reverso e golpe de aríete
O slam pode ocorrer quando o fluxo reverso força a válvula de retenção a se fechar repentinamente. Isso pode gerar ruído, vibração, aumento de pressão e estresse na válvula e na tubulação.
Os sistemas com desligamento da bomba, alta velocidade de fluxo, tubulações longas, reversão rápida ou fluxo instável devem ser revisados quanto ao risco de golpe de aríete. Nesses casos, o tipo de válvula e a resposta de fechamento tornam-se os principais critérios de seleção.
Quando considerar válvulas de retenção com mola, silenciosas ou de bocal
Válvulas de retenção com mola, silenciosas ou de bocal podem ser consideradas quando o sistema precisa de um fechamento mais rápido ou de um risco reduzido de batida. Esses projetos podem ser úteis perto da descarga da bomba ou em sistemas em que o fluxo reverso deve ser minimizado rapidamente.
No entanto, elas não devem ser selecionadas apenas porque “sem batida” parece mais seguro. O engenheiro também deve verificar:
- pressão de rachadura;
- queda de pressão;
- Material da mola;
- taxa de fluxo;
- limpeza da mídia;
- sensibilidade a sólidos;
- orientação de instalação;
- acesso para manutenção.
Este guia de seleção usa válvulas de retenção com mola, silenciosas e de bocal apenas como opções de resposta de fechamento. A construção detalhada, os dados da mola, as faixas de pressão de fissuração e os limites específicos do produto devem ser verificados em recursos dedicados a produtos ou tópicos.
Para obter limites mais profundos de seleção sem slam, consulte o Guia da válvula de retenção com mola depois que a pressão de craqueamento do sistema, a queda de pressão e a limpeza do meio forem conhecidas.
Como a pressão de rachadura se relaciona com o comportamento de fechamento e abertura
A pressão de ruptura não é apenas um detalhe da válvula pequena. Ela afeta o fato de a válvula poder abrir sob a pressão disponível a montante.
Em sistemas de baixa pressão, uma alta pressão de rachadura pode impedir a abertura adequada. Em sistemas que exigem uma resposta específica de fechamento, a força da mola e a pressão de fissuração podem afetar o comportamento de abertura e fechamento.
No caso de válvulas de retenção silenciosas ou com mola, a pressão de ruptura deve ser confirmada na planilha de dados e corresponder às condições reais de fluxo e pressão.
Tabela de seleção de válvulas de retenção por ajuste de aplicação
Um gráfico de seleção de válvulas de retenção é mais útil quando ajuda os usuários a restringir as opções antes de verificar as folhas de dados. Ela não deve ser tratada como uma decisão final de projeto.
Como usar este gráfico de seleção de válvulas de retenção
Use o gráfico abaixo como uma ferramenta de triagem inicial. Ele mostra quais direções de válvula são comumente revisadas para diferentes condições de serviço. A seleção final ainda depende da vazão, da queda de pressão, da orientação da instalação, dos materiais, do projeto da sede e da especificação do projeto.
Use esta tabela apenas para triagem inicial. Ela não deve ser a única base de seleção para serviços severos, meios perigosos ou tóxicos, serviços criogênicos ou de alta temperatura ou sistemas com histórico conhecido de golpe de aríete.
Condições de aplicação que normalmente determinam a escolha da válvula
| Condição de serviço | Direção da válvula comum | Preocupação com a queda de pressão | Preocupação com golpe de aríete | Preocupação com mídia/sólidos | Nota de seleção |
|---|---|---|---|---|---|
| Grande linha de água horizontal | Válvula de retenção de disco oscilante ou basculante | Normalmente revisado para baixa perda de carga | Verifique se o desligamento ou a reversão da bomba é rápido | Mídia normalmente limpa a moderadamente limpa | Confirme a velocidade de fechamento e a orientação da instalação |
| Descarga da bomba com preocupação com surtos | Válvula de retenção silenciosa, de bocal ou assistida por mola | Compare a queda de pressão com o ponto de funcionamento da bomba | Alta prioridade | A mídia limpa é preferível para alguns designs | Analise a velocidade de fechamento, a pressão de rachadura e a perda de carga permitida em conjunto |
| Tubulação flangeada compacta | Válvula de retenção de placa dupla ou wafer | Médio, dependente do projeto | Dependendo do sistema, de médio a alto | Os sólidos podem afetar o movimento do disco | Confirme a velocidade da vazão e a adequação da mola/disco |
| Serviço de limpeza de alta pressão | Válvula de retenção de elevação ou de pistão | Frequentemente maior do que os tipos de swing | Dependente do projeto | Preferencialmente, mídia limpa | Confirmar a orientação e a aula de pressão |
| Serviço de águas residuais ou contendo sólidos | Válvula de retenção de esfera ou projetos de giro selecionados | Depende da trajetória do corpo e dos sólidos | Revisão para slam e falta | Alta prioridade | Confirme o tamanho dos sólidos, o design da sede e o acesso para manutenção |
| Serviço de vapor ou condensado | Válvula de retenção de elevação, de pistão, de giro ou especial, dependendo da condição | Deve ser revisado cuidadosamente | Depende da reversão do fluxo e do comportamento do condensado | A limpeza e a temperatura são importantes | Confirmar os limites de material, sede e temperatura |
| Serviço de produtos químicos corrosivos | Projeto de válvula de retenção compatível com o material | Depende do tipo selecionado | Específico do aplicativo | Alta preocupação com a compatibilidade | Confirme os materiais da carroceria, do acabamento, do assento e da vedação |
| Serviço de baixo fluxo ou intermitente | Projeto guiado com mola ou de tamanho adequado | Evite a operação de abertura parcial | Médio | Depende da mídia | Confirme o fluxo mínimo, a pressão de ruptura e o comportamento de abertura estável |
Quando o gráfico deve desencadear o Engineering Review
Um gráfico de seleção deve desencadear uma revisão adicional quando:
- o sistema tem partidas e paradas frequentes da bomba;
- O golpe de aríete já ocorreu antes;
- os limites de queda de pressão são rigorosos;
- a válvula é instalada verticalmente;
- a mídia contém sólidos ou fluido viscoso;
- o serviço é corrosivo, perigoso, de alta temperatura ou alta pressão;
- a válvula estiver próxima à descarga da bomba, cotovelos, redutores ou tês;
- o acesso à manutenção é limitado.
Riscos comuns de seleção incorreta
Uma válvula de retenção pode parecer simples, mas a seleção errada pode criar problemas operacionais reais. Os erros mais comuns são selecionar apenas pelo tamanho da tubulação, ignorar a velocidade do fluxo, ignorar a orientação da instalação e escolher um tipo de válvula sem considerar o comportamento de fechamento.
Alta queda de pressão ou perda de energia
Um projeto de válvula restritivo pode aumentar a perda de carga. Isso pode reduzir o fluxo, aumentar a carga da bomba ou reduzir a eficiência do sistema. A queda de pressão deve ser analisada antes da seleção final, especialmente em sistemas de operação contínua.
Tagarelice, vibração ou abertura incompleta
Se a válvula não abrir totalmente com o fluxo normal, o elemento interno poderá tremer. Isso pode causar ruído, vibração, desgaste da sede e queda de pressão instável.
Isso geralmente está relacionado a válvulas superdimensionadas, baixa vazão, vazão instável ou correspondência inadequada entre o projeto da válvula e o serviço.
Batida e golpe de aríete
Se o fluxo reverso se desenvolver antes do fechamento da válvula, o disco ou o elemento de fechamento pode bater na sede. Isso pode gerar aumento de pressão, ruído, vibração e estresse na tubulação.
Os sistemas com linhas longas, alta velocidade, desligamento da bomba ou reversão rápida do fluxo devem analisar as opções de fechamento rápido ou antibloqueio.
Sujeira, bloqueio de sólidos ou aderência
Sólidos, detritos, incrustações, fluidos viscosos ou meios sujos podem interferir no movimento do disco, do pistão, da mola ou da esfera. Uma válvula que funciona bem em água limpa pode falhar em um serviço sujo.
A limpeza da mídia deve ser parte dos critérios de seleção, não uma reflexão tardia.
Vazamento, desgaste do assento e problemas de manutenção
O material errado, a baixa compatibilidade da sede, o movimento instável ou a mídia abrasiva podem causar vazamentos e problemas de manutenção.
O acesso para manutenção deve ser considerado com antecedência. Uma válvula de difícil inspeção ou manutenção pode aumentar o tempo de inatividade, mesmo que o custo inicial de compra seja menor.
Matriz de risco de seleção incorreta
| Seleção incorreta | Possível resultado | Causa comum | Como reduzir o risco |
|---|---|---|---|
| Seleção somente pelo tamanho do tubo | Tagarelice, abertura parcial, fluxo instável | Vazão muito baixa para o tamanho da válvula | Confirmar o fluxo normal e mínimo |
| Ignorando a queda de pressão | Perda de energia, fluxo restrito | Geometria interna de alta resistência | Comparar Cv / Kv e dados de perda de carga |
| Ignorar a resposta de fechamento | Batida, golpe de aríete, ruído | Fechamento lento no sistema de reversão rápida | Analise os projetos de fechamento rápido ou sem colisão |
| Ignorando a condição da mídia | Entupimento, aderência, vazamento | Sólidos, fluido viscoso, corrosão | Combine o tipo e o material da válvula com a mídia |
| Ignorando a orientação da instalação | Falha ao abrir ou fechar corretamente | Válvula não adequada para layout vertical ou horizontal | Confirmar os limites de orientação da folha de dados |
| Ignorando a pressão de rachadura | A válvula não abre com baixa pressão | Força da mola muito alta para o sistema | Confirme a pressão de rachadura com os dados de serviço |
| Ignorar o acesso à manutenção | Maior tempo de inatividade | Válvula de difícil inspeção ou manutenção | Verifique os requisitos de acesso e serviço com antecedência |
Lista de verificação final da solicitação de cotação e da folha de dados antes de fazer o pedido
Uma boa solicitação de cotação não deve pedir apenas “uma válvula de retenção”. Ela deve incluir dados suficientes do sistema para que o fornecedor ou engenheiro da válvula verifique o projeto correto.
Informações incompletas ou imprecisas da solicitação de cotação são uma causa comum de seleção incorreta da válvula de retenção. A falta de dados de fluxo, detalhes do meio, orientação ou limites de queda de pressão pode levar a uma válvula que se encaixa na conexão da tubulação, mas que não funciona no serviço real.
Dados do sistema a serem confirmados antes da seleção de uma válvula de retenção
Antes da seleção final, confirme:
- nome e condição da mídia;
- se o fluido é limpo, corrosivo, viscoso, abrasivo ou contém sólidos;
- taxa de fluxo normal;
- vazão mínima e máxima;
- pressão operacional;
- pressão de projeto;
- temperatura operacional;
- orientação de instalação;
- direção do fluxo;
- frequência de partida/parada da bomba;
- preocupação com golpes de aríete ou surtos;
- queda de pressão permitida;
- acesso para manutenção.
Dados da válvula para confirmar antes da solicitação de cotação
A especificação da válvula deve confirmar:
- Tipo de válvula;
- Tamanho / NPS / DN;
- classe de pressão;
- Material do corpo;
- Material da guarnição / disco / mola;
- material da sede e da vedação;
- conexão final;
- presencialmente ou no espaço da instalação;
- pressão de rachadura, se relevante;
- coeficiente de fluxo ou dados de queda de pressão, se necessário;
- padrões aplicáveis ou requisitos do projeto;
- limitações da folha de dados.
Para aplicativos orientados por classe de pressão, revise o Válvula de retenção de alta pressão juntamente com os dados de pressão, temperatura e material do projeto.
Quando solicitar a revisão do aplicativo
A revisão do aplicativo é recomendada quando:
- O serviço é de alta pressão ou alta temperatura;
- a mídia é corrosiva, perigosa, abrasiva ou contém sólidos;
- o sistema tem risco de golpe de aríete;
- a válvula será instalada verticalmente;
- a queda de pressão permitida é limitada;
- a válvula estiver perto da descarga da bomba ou do fluxo instável;
- o projeto requer materiais especiais ou certificação;
- uma falha criaria um grande tempo de inatividade ou risco à segurança.
Lista de verificação final da solicitação de cotação/folha de dados
| Campo obrigatório | Por que é importante | O comprador/engenheiro deve confirmar | Afeta a seleção em |
|---|---|---|---|
| Mídia | Determina o material, a sede e o risco de incrustação | Nome do fluido, limpeza, sólidos, corrosão | Material, sede, tipo de válvula |
| Taxa de fluxo | Determina a estabilidade da abertura | Fluxo normal, mínimo e máximo | Tamanho, queda de pressão, risco de vibração |
| Pressão | Determina a classe de pressão | Pressão operacional e de projeto | Classificação da carroceria, assento, design da mola |
| Temperatura | Afeta os limites do material e do assento | Temperatura normal e máxima | Seleção de material, vedação e sede |
| Tamanho da válvula | Deve corresponder ao sistema e ao fluxo | DN / NPS e condição de fluxo real | Tamanho do corpo, velocidade, queda de pressão |
| Conexão final | Deve combinar com a tubulação | Flangeado, wafer, rosqueado, soldado ou outro | Instalação e seleção de produtos |
| Orientação da instalação | Afeta o movimento interno | Horizontal, vertical para cima, vertical para baixo | Tipo de válvula e limite da folha de dados |
| Direção do fluxo | Evita erros de instalação | Seta do corpo e direção do fluxo do sistema | Instalação e operação |
| Permissão de queda de pressão | Protege o desempenho do sistema | Perda de carga máxima permitida | Projeto da válvula e Cv / Kv |
| Pressão de rachadura | Afeta o comportamento de abertura | Pressão de abertura necessária | Serviço com mola / baixa pressão |
| Material / assento | Afeta a compatibilidade e a vedação | Corpo, acabamento, assento, material de vedação | Corrosão, vazamento, temperatura |
| Preocupação com golpe de aríete | Afeta a resposta de fechamento | Desligamento da bomba, histórico de surtos | Revisão do bocal sem batidas / silencioso |
| Acesso para manutenção | Afeta o custo do ciclo de vida | Espaço de acesso e intervalo de serviço | Estilo da carroceria e planejamento da instalação |
Perguntas frequentes sobre a seleção de válvulas de retenção
Qual é o erro mais comum na seleção de válvulas de retenção?
O erro mais comum é selecionar a válvula apenas pelo tamanho da tubulação. O tamanho da tubulação confirma a conexão, mas a válvula ainda precisa corresponder à taxa de fluxo real, ao fluxo mínimo, à queda de pressão permitida, à resposta de fechamento e à orientação da instalação.
Quais são os principais critérios de seleção de válvulas de retenção?
Os principais critérios de seleção incluem compatibilidade do meio, taxa de fluxo, velocidade do fluxo, queda de pressão, pressão operacional, temperatura, tipo de válvula, pressão de ruptura, orientação da instalação, resposta de fechamento, material, projeto da sede e acesso para manutenção.
O que é um gráfico de seleção de válvulas de retenção?
Um gráfico de seleção de válvulas de retenção é uma tabela de triagem inicial que compara os tipos de válvulas com as condições de serviço. Ela pode ajudar a restringir as opções, mas não deve substituir a análise da folha de dados, a confirmação da queda de pressão ou a avaliação de engenharia.
A válvula de retenção deve ser selecionada pelo tamanho da tubulação ou pelas condições de fluxo?
Uma válvula de retenção não deve ser selecionada apenas pelo tamanho da tubulação. O tamanho da tubulação é importante, mas a válvula também deve corresponder à taxa de fluxo real, ao fluxo mínimo, à queda de pressão permitida e à estabilidade da abertura.
Qual válvula de retenção tem a menor queda de pressão?
Não existe uma válvula de retenção universal com a menor queda de pressão. Para muitas linhas de água limpa ou de esgoto de grande diâmetro, os projetos de disco basculante ou de giro com abertura total são geralmente revisados para obter menor resistência quando totalmente abertos. Em tubulações compactas, os projetos de placa dupla podem oferecer um melhor equilíbrio entre espaço e queda de pressão. Sempre verifique os dados de queda de pressão em relação à condição de fluxo real e à folha de dados.
Uma válvula de retenção pode ser instalada verticalmente?
Algumas válvulas de retenção podem ser instaladas verticalmente, mas nem todos os projetos são adequados para todas as direções de fluxo vertical. O fluxo vertical descendente requer cuidado extra, pois a gravidade e o movimento do elemento de fechamento podem afetar a abertura e o fechamento. Confirme a orientação permitida na folha de dados da válvula.
Como a direção do fluxo afeta a seleção da válvula de retenção?
Uma válvula de retenção deve ser instalada na direção de fluxo pretendida, geralmente indicada por uma seta no corpo. A direção errada pode impedir a abertura, bloquear o fluxo ou impedir que a válvula proteja o sistema contra o fluxo reverso.
O que é pressão de ruptura em uma válvula de retenção?
A pressão de ruptura é a pressão mínima a montante necessária para iniciar a abertura da válvula. Ela é mais importante em sistemas de baixa pressão, válvulas de retenção com mola e aplicações com pressão diferencial limitada.
Quando você deve escolher uma válvula de retenção com mola ou sem mola?
Projetos com mola, silenciosos ou sem batida podem ser considerados quando o sistema tiver reversão rápida de fluxo, desligamento da bomba ou risco de golpe de aríete. A escolha final também deve verificar a queda de pressão, a pressão de ruptura, a limpeza do meio e a orientação da instalação. A seleção detalhada da válvula de retenção com mola ou silenciosa deve ser analisada em recursos dedicados a produtos ou tópicos.
Que informações devem ser fornecidas antes de solicitar uma cotação de válvula de retenção?
Forneça os meios, a vazão, a pressão, a temperatura, o tamanho da tubulação, a classe de pressão, o requisito de material, o requisito de assento, a conexão final, a orientação da instalação, a direção do fluxo, a preocupação com a queda de pressão e qualquer histórico de golpe de aríete ou surto.
Conclusão: Selecione a válvula de retenção pelo comportamento do sistema, não apenas pelo nome
Uma válvula de retenção deve ser selecionada de acordo com o comportamento do sistema, e não apenas pelo nome da válvula. O projeto mais adequado depende de como o meio flui, da rapidez com que o fluxo reverso se desenvolve, da queda de pressão que o sistema pode aceitar e de como a válvula será instalada.
Para uma triagem inicial, use um gráfico de seleção de válvulas de retenção. Para a seleção de engenharia, confirme todos os critérios: meio, vazão, pressão, temperatura, queda de pressão, pressão de ruptura, resposta de fechamento, material, sede, conexão final, orientação de instalação e limites da folha de dados.
O processo de seleção mais seguro é simples:
- Definir as condições de serviço.
- Combine o tipo de válvula com a aplicação.
- Verifique a queda de pressão e a estabilidade do fluxo.
- Analise a resposta de fechamento e o risco de golpe de aríete.
- Confirme o material, a classe de pressão, a orientação de instalação e os dados da solicitação de cotação.
Uma válvula de retenção que se adapte ao sistema geralmente terá um desempenho melhor do que uma válvula selecionada apenas pelo tamanho, preço ou nome de um tipo de válvula conhecido.
Suporte a aplicativos/especificações
Se estiver preparando uma solicitação de cotação de válvula de retenção industrial, forneça os dados de serviço listados na lista de verificação para que a válvula possa ser analisada em relação aos requisitos reais de meio, fluxo, pressão, temperatura, orientação, tolerância de queda de pressão e resposta de fechamento.
Após a conclusão da lista de verificação, compare os dados do serviço com os dados da NTGD Linha de produtos de válvulas de retenção industriais antes da revisão final das especificações.
A NTGD Valve pode dar suporte à revisão de aplicações e especificações com base nessas condições operacionais, ajudando a combinar o tipo de válvula, o material, a sede, a conexão final e a classe de pressão com os requisitos do projeto.
