A Válvula borboleta tipo wafer vs. flangeada A comparação não se refere apenas ao fato de o corpo da válvula ter flanges. É uma decisão de estrutura de conexão que afeta a precisão da instalação, a compressão da vedação, a tolerância a distúrbios de manutenção, a adequação da pressão e o custo do ciclo de vida.
A resposta curta é a seguinte: Uma válvula borboleta wafer é fixada entre dois flanges da tubulação, enquanto uma válvula borboleta flangeada tem flanges integrais no corpo da válvula e é aparafusada diretamente aos flanges da tubulação. Em termos práticos, a diferença entre a conexão do wafer e a conexão do flange determina como a válvula é apoiada, como a área de vedação é comprimida uniformemente e com que segurança a linha pode ser mantida posteriormente.
As válvulas Wafer são compactas e econômicas para muitas linhas limpas e de baixa demanda quando o alinhamento do flange é controlado. As válvulas borboleta flangeadas oferecem suporte mecânico mais forte e geralmente são a direção mais segura para pressão mais alta, diâmetro maior, vibração, distúrbio de manutenção ou serviço de isolamento crítico.
Essa comparação se concentra na seleção da engenharia, não apenas no preço ou na aparência.
Válvula borboleta com wafer versus válvula borboleta com flange: Comparação rápida e resumo da seleção
Resposta rápida: qual é a principal diferença?
A principal diferença é a rota de conexão.
A Válvula borboleta tipo wafer tem um corpo compacto que é instalado entre dois flanges de tubulação. Os flanges da tubulação e os parafusos de passagem fixam a válvula na posição. O corpo da válvula normalmente não tem flanges de extremidade totalmente integrados.
A válvula borboleta flangeada tem flanges fundidos, fabricados ou integrados em ambas as extremidades do corpo da válvula. Cada lado da válvula é aparafusado diretamente ao flange correspondente da tubulação. Isso proporciona à válvula uma conexão mais independente e mecanicamente estável com a tubulação.
Para um comprador ou engenheiro, a questão do wafer ou do flange deve ser enquadrada da seguinte forma: O oleoduto pode manter o alinhamento, a compressão, o suporte e o acesso seguro para manutenção sob as condições reais de serviço?
Tabela de comparação de engenharia
| Fator de decisão | Válvula borboleta tipo wafer | Válvula borboleta flangeada |
|---|---|---|
| Rota de conexão | Fixado entre dois flanges de tubo; o conjunto de flanges de tubo fornece o suporte principal e o caminho de compressão | Flanges integrais da válvula aparafusados diretamente aos flanges da tubulação; o corpo da válvula tem seu próprio suporte de flange |
| Estilo da carroceria | Corpo compacto sem flanges de extremidade completa | Corpo mais pesado com flanges em ambas as extremidades |
| Sensibilidade de instalação | Mais sensível ao alinhamento do flange, à pré-carga do parafuso e até mesmo ao aperto | Mais fácil de centralizar e apoiar durante a instalação |
| Necessidade de espaço | Menor espaço face a face e menor peso | Requer mais espaço para instalação e espaço para manuseio |
| Custo inicial | Geralmente mais baixo devido à construção mais simples da carroceria | Maior devido aos flanges integrais e à construção mais pesada |
| Adequação da pressão | Comum em serviços de baixa a média pressão quando as condições de projeto, classificação e instalação são compatíveis | Melhor direção para pressão mais alta, tamanho maior ou serviço crítico |
| Estabilidade da vedação | Requer fixação uniforme do flange para manter a compressão previsível da sede ou da gaxeta | Oferece um ambiente de compressão mais previsível sob pressão mais alta, tamanho maior, vibração ou distúrbios de manutenção |
| Limite de manutenção | A tolerância de distúrbios a jusante é limitada, a menos que o plano de manutenção e o requisito de fim de linha sejam verificados | Mais estável quando há previsão de perturbação da linha, manutenção repetida ou suporte independente da extremidade do tubo |
| Melhor ajuste | Linhas compactas e limpas de serviços públicos, HVAC, serviço de água, sistemas com espaço limitado, linhas não críticas sensíveis ao orçamento | Linhas de alta pressão, grandes diâmetros, vibração, isolamento crítico, serviço pesado |
| Evitar quando | Espera-se a remoção de um lado do tubo, serviço de fim de linha não verificado, vibração severa, serviço de alta pressão ou remoção frequente do flange a jusante | O orçamento, o peso e o espaço de instalação são limites rígidos e o serviço não é essencial |
Escolha wafer quando / escolha flangeado quando
Escolha um Válvula borboleta tipo wafer Quando a linha é compacta, limpa, com pressão baixa a média, o alinhamento do flange é controlável e não se espera que haja distúrbios na tubulação a jusante.
Escolha um válvula borboleta flangeada quando o sistema envolve pressão mais alta, diâmetro maior, vibração, distúrbios de manutenção ou isolamento crítico, em que o suporte mais forte do corpo e o alinhamento mais previsível são importantes.
O que significam as válvulas borboleta tipo wafer e flangeadas nas conexões de tubulações

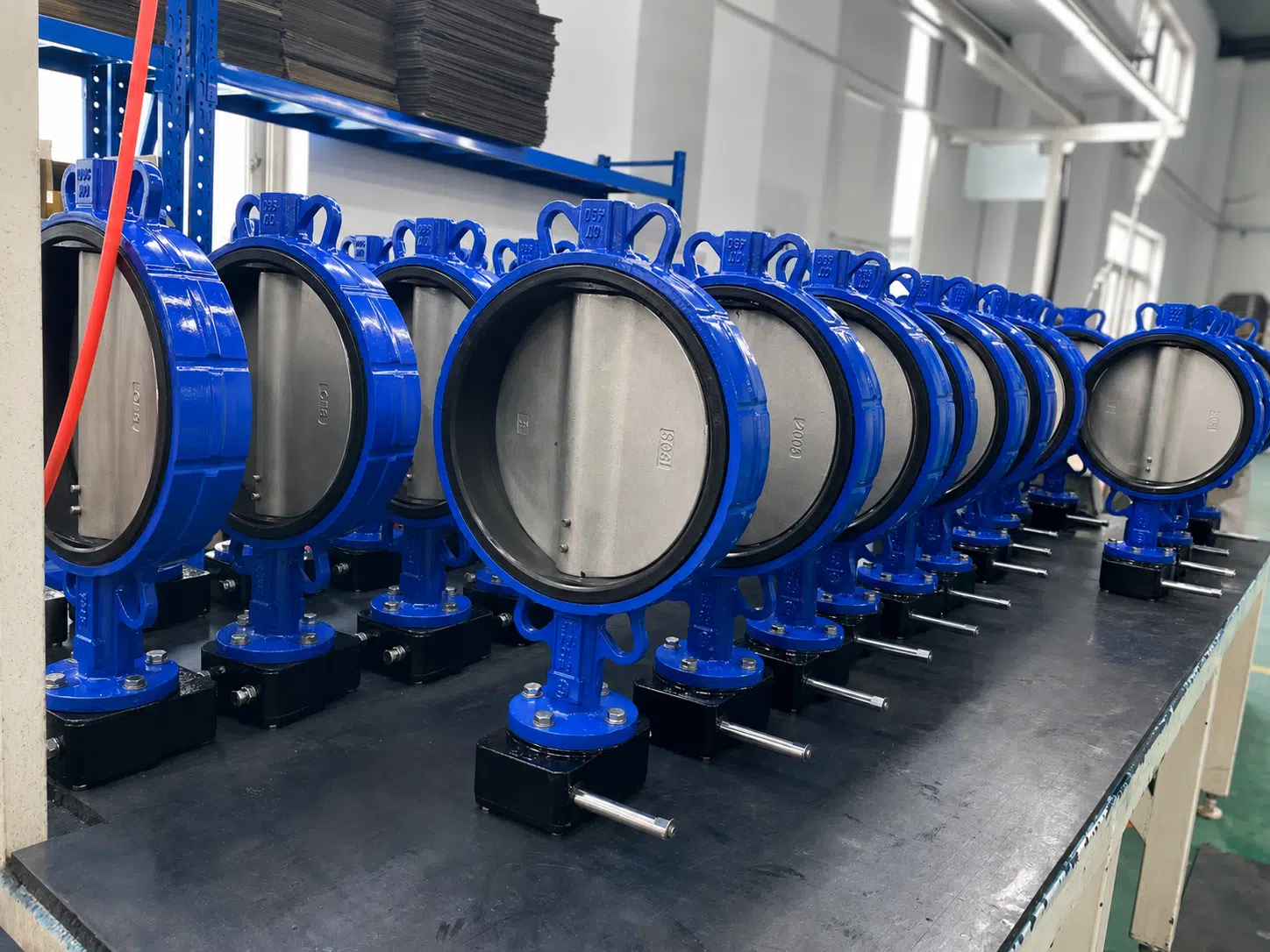

O que é uma válvula borboleta do tipo wafer?
A Válvula borboleta tipo wafer é uma válvula borboleta projetada para ficar entre dois flanges de tubulação.
Seu corpo é normalmente compacto e não inclui flanges de extremidade totalmente integrados. Os flanges, as gaxetas e os parafusos da tubulação criam a força de fixação que mantém a válvula na posição.
A frase válvula borboleta sem flange descreve apenas o corpo da válvula, não o método de instalação. Uma válvula wafer ainda requer flanges de tubulação, parafusos, alinhamento correto e fixação adequada. Sem a montagem do flange da tubulação ao redor, o termo pode ser enganoso.
As válvulas borboleta do tipo wafer são comumente revisadas para:
- água limpa, HVAC e linhas de utilidades gerais;
- tubulação compacta onde o espaço face a face é limitado;
- para serviços de baixa a média pressão, dependendo do projeto e da classificação;
- sistemas não críticos e sensíveis ao orçamento, nos quais a perturbação da manutenção é limitada.
A principal vantagem é a compactação. A principal limitação é que o ambiente de suporte e vedação depende muito do alinhamento correto dos flanges do tubo e da força de fixação uniforme.

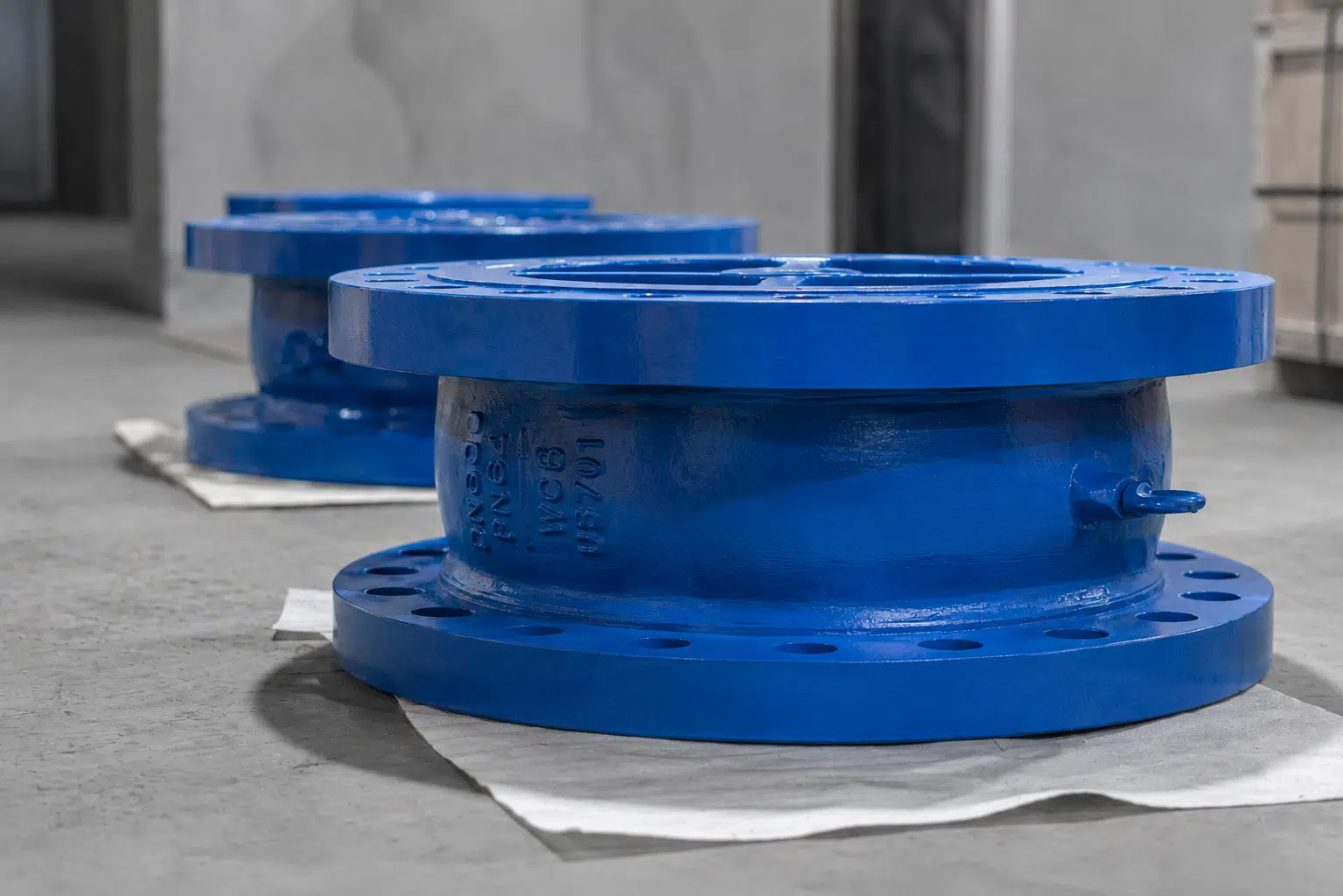

O que é uma válvula borboleta flangeada?
A válvula borboleta flangeada possui flanges em ambas as extremidades do corpo da válvula.
Esses flanges de válvula são aparafusados diretamente aos flanges do tubo, criando uma conexão mais independente e com suporte mecânico.
Essa construção torna as válvulas borboleta flangeadas adequadas para sistemas em que a rigidez da conexão é importante. Elas são comumente revisadas para:
- diâmetros de tubulação maiores;
- serviço de alta pressão;
- sistemas com risco de vibração ou golpe de aríete;
- funções de isolamento mais críticas;
- tubulações em que o acesso para manutenção e a estabilidade da conexão são importantes.
Uma válvula borboleta flangeada não é automaticamente a melhor opção em todas as linhas. Ela é mais pesada, ocupa mais espaço e tem um custo inicial mais alto. Seu valor aparece quando a tubulação precisa de um suporte mais forte ou quando o custo de vazamento, desalinhamento ou distúrbio de manutenção é maior do que a diferença de preço inicial.
Por que esta página não é um guia geral de tipos de válvulas borboleta
Mais amplo Tipos de válvulas borboleta também podem ser classificados por deslocamento do disco, material de vedação, pressão de trabalho, faixa de temperatura e método de atuação.
Essas categorias são importantes, mas não são o assunto principal aqui.
Este artigo se concentra em tipo de conexãoVálvula borboleta tipo wafer vs. flangeada. Conexões tipo lug, ranhuradas, soldadas, rosqueadas e outras conexões de extremidade de válvula podem aparecer em discussões relacionadas, mas não devem substituir a comparação principal entre válvulas borboleta tipo wafer e flangeadas.

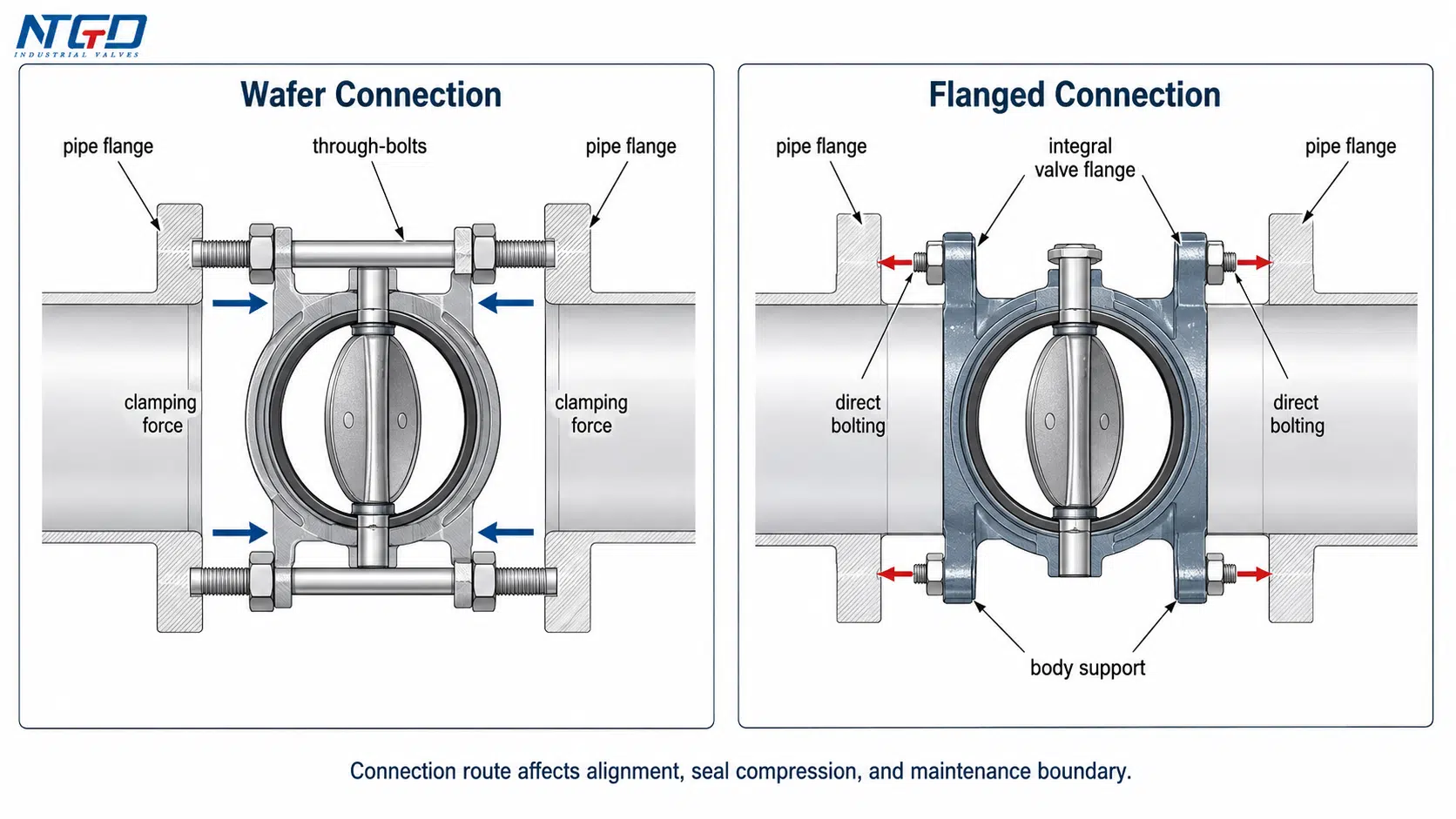

Estrutura da conexão: Fixada entre flanges vs. Flanges integrais
Caminho de carga da conexão do wafer
Em uma conexão wafer, os flanges do tubo fazem a maior parte do trabalho mecânico. O corpo da válvula é posicionado entre os flanges, e o conjunto de parafusos prende o conjunto. O corpo da válvula, as gaxetas, os flanges da tubulação e os parafusos devem funcionar como um único conjunto.
Isso significa que a conexão do wafer depende de:
- paralelismo do flange;
- centralização correta da válvula;
- aperto uniforme dos parafusos;
- junta compatível ou compressão da sede;
- furação correta do flange e padrão de parafusos;
- suporte suficiente dos flanges do tubo durante a operação e a manutenção.
Se os flanges não estiverem alinhados, a válvula poderá ser puxada de forma irregular. Se a pré-carga do parafuso for inconsistente, a área de vedação pode não ser comprimida de maneira uniforme. O resultado pode ser um vazamento local, interferência no disco, tensão desigual na sede ou dificuldade de operar a válvula.
Esse é o motivo pelo qual a palavra-chave Conexão de wafer versus flange importa. A diferença não é apenas visual. Ela muda a forma como a carga é transferida dos flanges da tubulação para o corpo da válvula e para a área de vedação.
Caminho de carga da conexão flangeada
Em uma válvula borboleta flangeada, o corpo da válvula tem flanges integrais. Cada lado da válvula é aparafusado diretamente ao flange correspondente da tubulação. Isso cria um caminho de conexão mais definido e melhora o suporte mecânico ao redor do corpo da válvula.
Em comparação com um corpo de wafer, o corpo flangeado oferece:
- centralização mais estável durante a instalação;
- suporte mais forte para a conexão do tubo à válvula;
- melhor resistência ao movimento em linhas grandes ou pesadas;
- menos dependência de um único conjunto de fixação por parafuso passante;
- um limite mais claro quando um lado da tubulação é perturbado.
Isso não significa que a válvula borboleta flangeada veda apenas pela estrutura da conexão. O projeto da sede, a condição da gaxeta, a face do flange, o torque do parafuso, a compatibilidade do material e as condições de serviço ainda decidem o desempenho final da vedação. A conexão flangeada melhora principalmente o ambiente mecânico no qual a vedação deve trabalhar.
Por que a estrutura da conexão afeta a vedação e a manutenção
A vedação de uma válvula borboleta depende do contato controlado entre o disco, a sede, o corpo e os componentes correspondentes da tubulação. A estrutura da conexão influencia esse contato controlando o alinhamento e a compressão.
Nas válvulas wafer, o ambiente de vedação é tão estável quanto o alinhamento do flange e a uniformidade da fixação em torno do corpo da válvula. A força irregular do flange pode deslocar o corpo, distorcer a compressão ou criar tensão local na sede.
Para válvulas flangeadas, os flanges integrados ao corpo oferecem um envelope de suporte mais independente. É menos provável que distúrbios na instalação desloquem o corpo da válvula ou alterem o caminho de compressão da mesma forma.
É por isso que a precisão da instalação e a perturbação da manutenção devem ser analisadas em conjunto. Uma válvula que veda corretamente na primeira instalação ainda pode se tornar um risco se um lado da linha for aberto, se a carga do flange mudar ou se o suporte da tubulação não for estável.
Precisão da instalação e confiabilidade da vedação

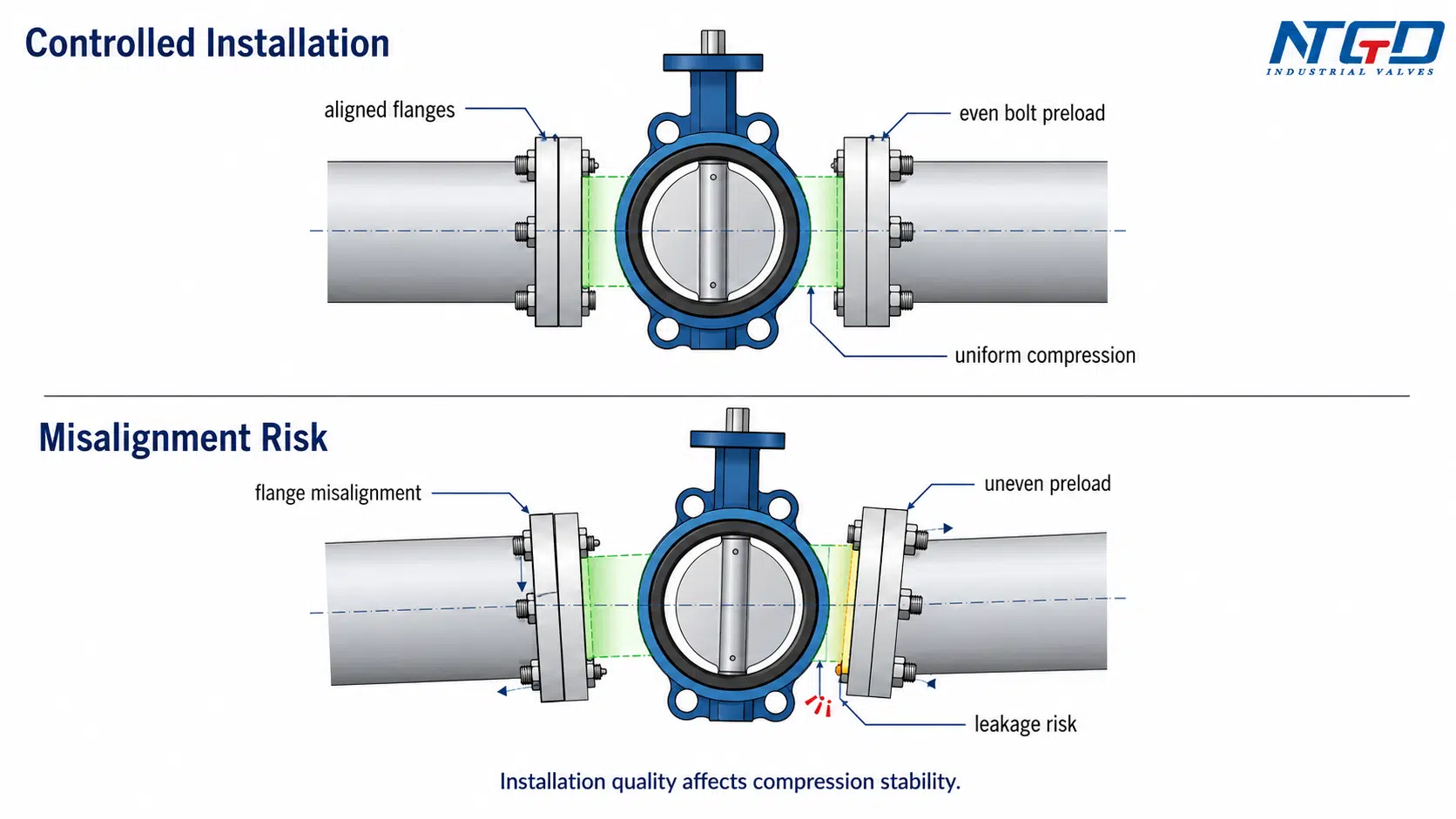

Alinhamento do flange e pré-carga do parafuso
As válvulas borboleta do tipo wafer são sensíveis à qualidade da instalação. A válvula deve ser centralizada entre os flanges da tubulação, o disco deve ter folga para abrir e fechar e os parafusos devem ser apertados uniformemente em uma sequência de padrão cruzado adequada para a montagem do flange.
Para um Conjunto de junta de flange aparafusada com limite de pressão, O número real de parafusos depende do tamanho da válvula, do padrão do flange e do padrão de perfuração.
Isso não deve ser generalizado. O que importa é que a força de aperto seja distribuída de maneira uniforme o suficiente para evitar distorção, compressão desigual ou interferência entre o disco e o assento.
As válvulas borboleta com flange são mais fáceis de posicionar porque o corpo da válvula tem suas próprias extremidades flangeadas. O instalador ainda precisa da colocação correta da gaxeta, do torque do parafuso e da compatibilidade do flange, mas o corpo é menos dependente de ser mantido apenas pela ação de fixação de dois flanges externos da tubulação.
Compressão da vedação e risco de vazamento
É muito simples dizer que “as válvulas flangeadas sempre vedam melhor”. O ponto de engenharia mais forte é o seguinte:
Uma conexão mecânica estável ajuda a manter a compressão da sede ou da gaxeta sob pressão mais alta, diâmetro maior, vibração, ciclo térmico ou distúrbios repetidos de manutenção.
É nesse ponto que as válvulas borboleta flangeadas geralmente têm uma vantagem. Seus flanges integrais dão ao corpo da válvula uma condição de suporte mais estável, de modo que o caminho de compressão depende menos de um conjunto de fixação por parafuso passante.
Uma válvula wafer ainda pode vedar de forma confiável em uma linha de serviço limpa, corretamente projetada e instalada. A principal condição é que o alinhamento do flange, a pré-carga do parafuso, a compressão da gaxeta ou da sede e o suporte da tubulação devem permanecer estáveis durante a operação.
Em um conexão de flange aparafusada com gaxeta, O risco de vazamento depende de vários fatores:
- tipo e material do assento;
- tipo e condição da junta;
- acabamento da face do flange;
- torque dos parafusos e sequência de aperto;
- alinhamento do flange;
- características da mídia;
- ciclos de pressão e temperatura;
- desgaste do disco e do assento após a operação.
A vedação inicial não é suficiente. O conjunto também deve manter a compressão depois que o ciclo térmico, a vibração, as mudanças de pressão e o desgaste do disco ou da sede se acumulam ao longo do tempo.
Implicações de instalação para sistemas maiores ou críticos
Quanto maior o tamanho da válvula, mais importantes são o suporte e o alinhamento. As válvulas maiores têm corpos mais pesados, discos maiores e maior sensibilidade à distorção da instalação. A alta pressão, a vibração e o golpe de aríete também podem expor práticas de instalação deficientes.
Nessas condições, uma válvula borboleta flangeada costuma ser a direção de seleção mais segura porque o corpo é mecanicamente sustentado por seus próprios flanges. Para sistemas compactos de baixa pressão em que o alinhamento pode ser controlado e as condições de manutenção são simples, uma válvula borboleta do tipo wafer pode ser uma opção prática e econômica.
Limites de pressão, temperatura, vibração e tamanho
Classificação de pressão e pressão diferencial
Ao comparar Classificação de pressão da válvula borboleta wafer vs. flangeada, Se o estilo de conexão for o mais adequado, o estilo de conexão é apenas uma parte da decisão de classificação. A adequação real da pressão depende do conjunto completo da válvula e das condições de serviço.
Os principais fatores incluem:
- projeto da válvula;
- material do corpo, do disco e do eixo;
- construção do assento ou do revestimento;
- padrão de flange;
- temperatura operacional;
- Classificação de pressão do fabricante;
- qualidade da instalação e suporte da tubulação.
As válvulas borboleta tipo wafer são usadas com frequência em linhas de baixa e média pressão, mas a classificação correta depende do projeto real da válvula, da construção da sede, do material, da classe de pressão, do padrão do flange e da classificação do fabricante.
As válvulas borboleta flangeadas geralmente são analisadas primeiro quando o sistema envolve:
- pressão mais alta;
- tubulação de diâmetro maior;
- isolamento crítico;
- cargas de tubos mais fortes;
- ciclos de pressão mais exigentes;
- requisitos mais rigorosos de acesso para manutenção.
Não selecione apenas pelo PN ou pelo rótulo de classe; a compatibilidade do flange também deve ser verificada em relação a classificações de pressão-temperatura, materiais, dimensões e tolerâncias antes da seleção final.
Temperatura e ciclo térmico
A temperatura afeta mais do que o material do corpo. Ela pode alterar o comportamento da sede, a compressão da gaxeta, a pré-carga do parafuso e a relação de expansão entre o corpo da válvula, os parafusos e os flanges da tubulação.
No caso das válvulas wafer, o ciclo de temperatura merece atenção porque a válvula depende da relação de fixação entre os dois flanges do tubo. Se a expansão térmica alterar a carga do parafuso ou a compressão da gaxeta, a estabilidade da vedação poderá ser afetada.
No caso de válvulas borboleta flangeadas, os flanges integrais oferecem melhor suporte mecânico, mas a temperatura ainda afeta o material da sede, a seleção da gaxeta e a retenção do torque. O serviço de alta temperatura ou de ciclagem térmica deve ser analisado como um conjunto completo de válvulas, não apenas como uma opção de conexão do corpo.

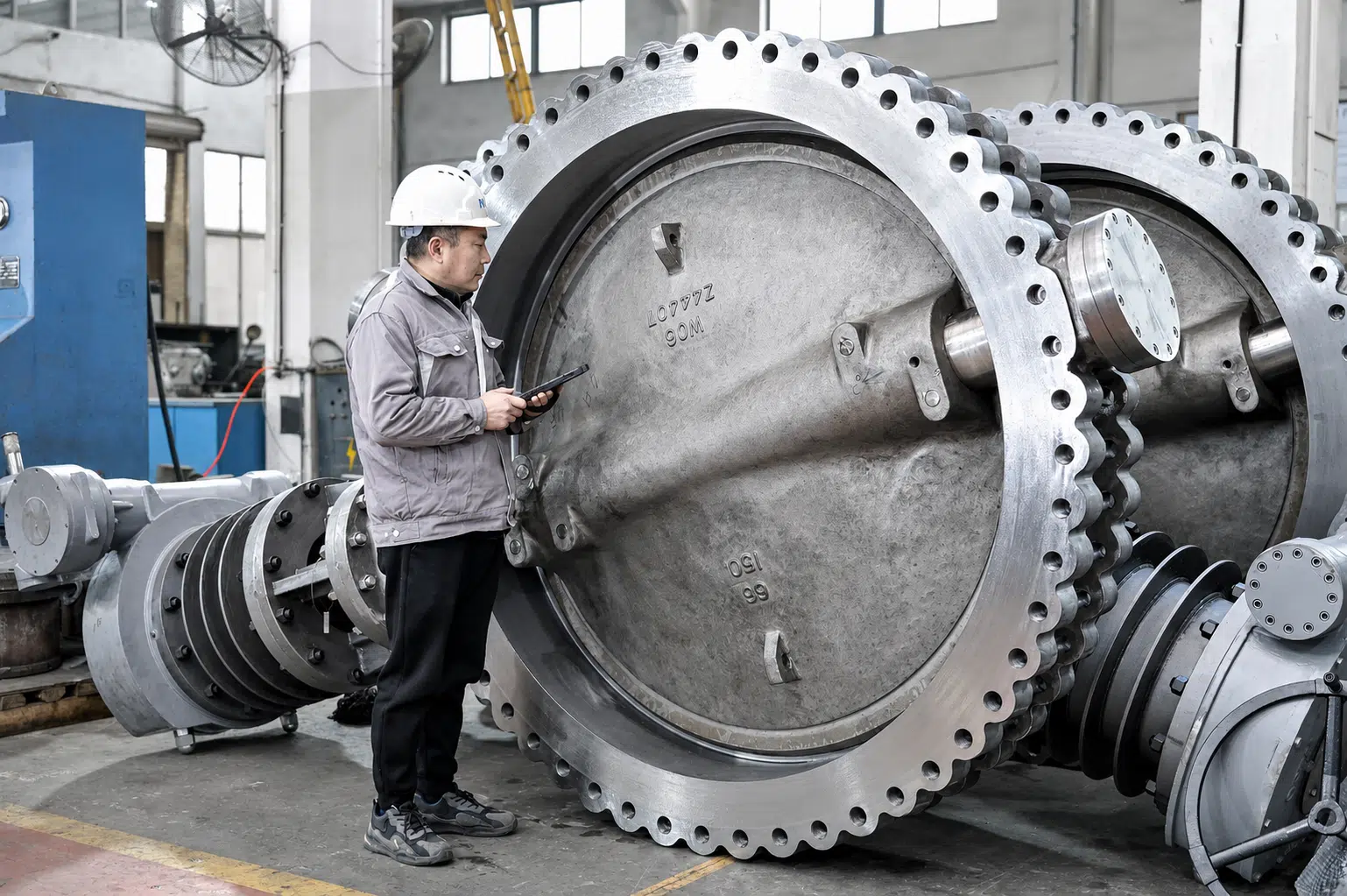

Vibração, golpe de aríete e linhas de grande diâmetro
A vibração e o choque hidráulico podem expor a fragilidade da conexão. Em sistemas com partidas de bombas, operação rápida de válvulas, fluxo instável ou risco de golpe de aríete, a conexão da válvula deve resistir ao movimento e manter a compressão da vedação.
Uma válvula borboleta flangeada é geralmente a melhor direção quando:
- o tamanho do tubo é grande;
- a válvula é pesada;
- vibração está presente;
- o pipeline é fundamental;
- o sistema tem picos de pressão;
- existem limitações de movimento ou suporte do tubo.
Uma válvula borboleta do tipo wafer ainda pode ser analisada para sistemas compactos, mas somente quando o suporte da tubulação, o alinhamento do flange e a pré-carga do parafuso puderem permanecer estáveis sob a condição esperada de vibração ou surto.
Condição da mídia e compatibilidade da sede/junta
O tipo de conexão não decide a compatibilidade do meio por si só. Uma válvula wafer e uma válvula flangeada podem ser construídas com diferentes materiais de corpo, discos, sedes, revestimentos e gaxetas.
Para linhas de água limpa, HVAC e serviços públicos em geral, as válvulas wafer costumam ser atraentes por serem compactas e econômicas. Para serviços químicos, fluidos corrosivos, meios particulados ou serviços em temperaturas mais altas, o material da sede, do revestimento, da gaxeta, do disco e do corpo deve ser verificado juntamente com o tipo de conexão.
Em serviços corrosivos ou com partículas, não escolha a construção em wafer ou flangeada com base apenas no preço. Confirme se o caminho da vedação, a área da gaxeta, a borda do disco e o material do corpo podem tolerar o meio real.
Manutenção, remoção de flange a jusante e limites de fim de linha
Por que as válvulas de wafer nem sempre são mais fáceis de manter
As válvulas Wafer são leves e compactas, portanto, podem parecer mais fáceis de manusear. Isso não significa que elas sejam sempre mais fáceis de manter na tubulação.
A diferença de manutenção em Conexão de wafer versus conexão de flange vem da lógica de suporte. Uma válvula borboleta wafer depende dos dois flanges do tubo para o suporte de fixação. Se um lado do tubo puder ser removido durante a manutenção, essa condição de suporte será alterada.
Para o planejamento da manutenção, a principal verificação é se a válvula permanece apoiada, alinhada e comprimida quando um lado da tubulação é aberto.

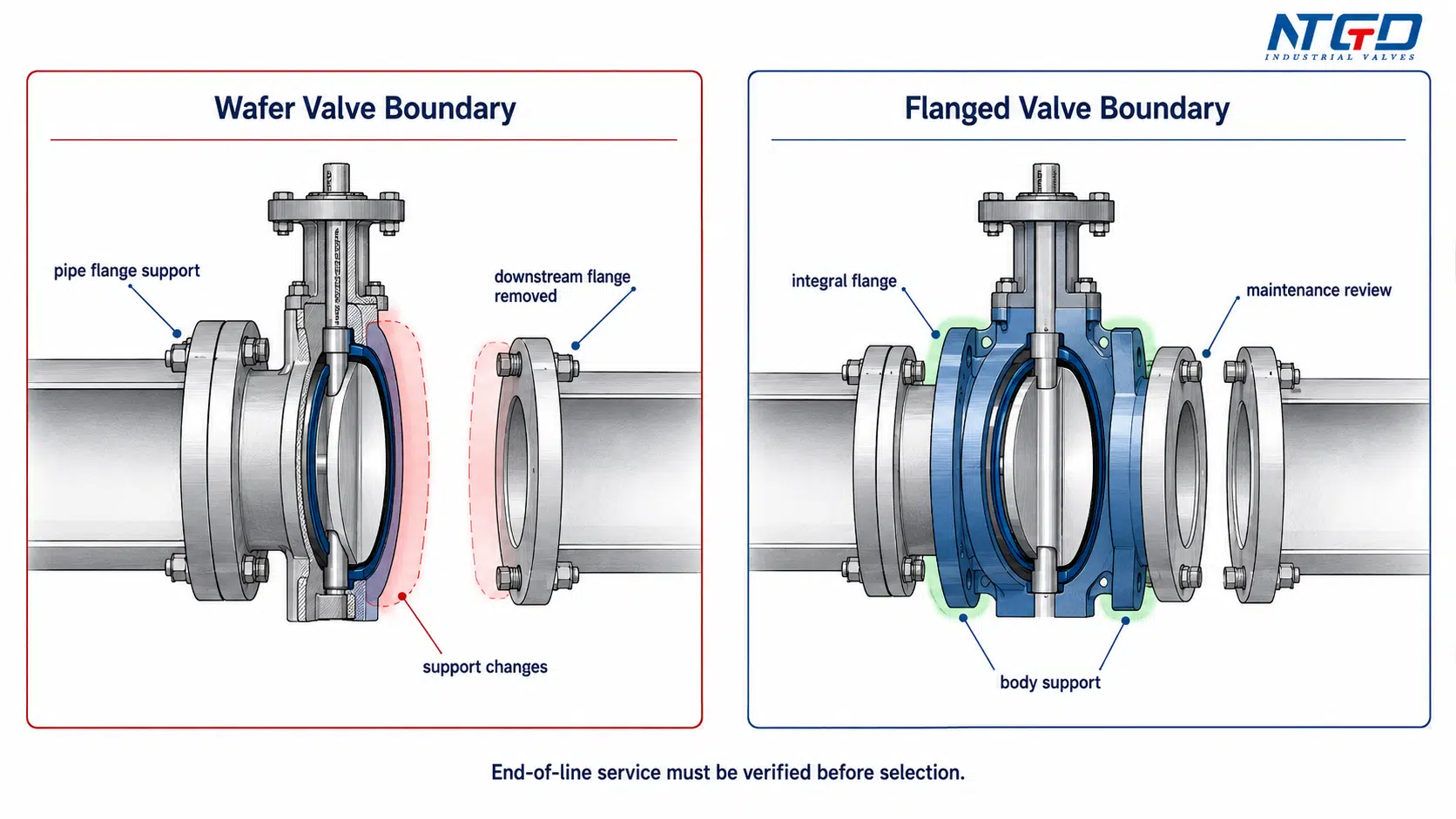

Risco de remoção do flange a jusante
Se o flange a jusante for removido, a válvula wafer pode perder parte da condição de suporte e compressão que a mantém estável. Isso pode afetar o alinhamento, a vedação ou o manuseio seguro durante a manutenção.
As consequências práticas podem incluir:
- perda de centralização da válvula;
- perda da junta ou da compressão da sede;
- dificuldade de controlar o corpo da válvula durante a abertura da linha;
- vazamento durante a manutenção;
- liberação descontrolada de mídia se a linha não for devidamente isolada e drenada.
Por esse motivo, as válvulas borboleta tipo wafer não devem ser consideradas adequadas para o serviço de fim de linha ou para a remoção de um lado da tubulação. Se uma seção da tubulação precisar ser aberta enquanto a válvula permanece instalada, o tipo de conexão da válvula deve ser verificado antes da seleção.
As válvulas borboleta com flange proporcionam uma conexão mais estável entre o corpo e a tubulação porque a válvula tem seus próprios flanges. Isso pode torná-las uma direção melhor para linhas sensíveis à manutenção em que se espera uma perturbação na tubulação.

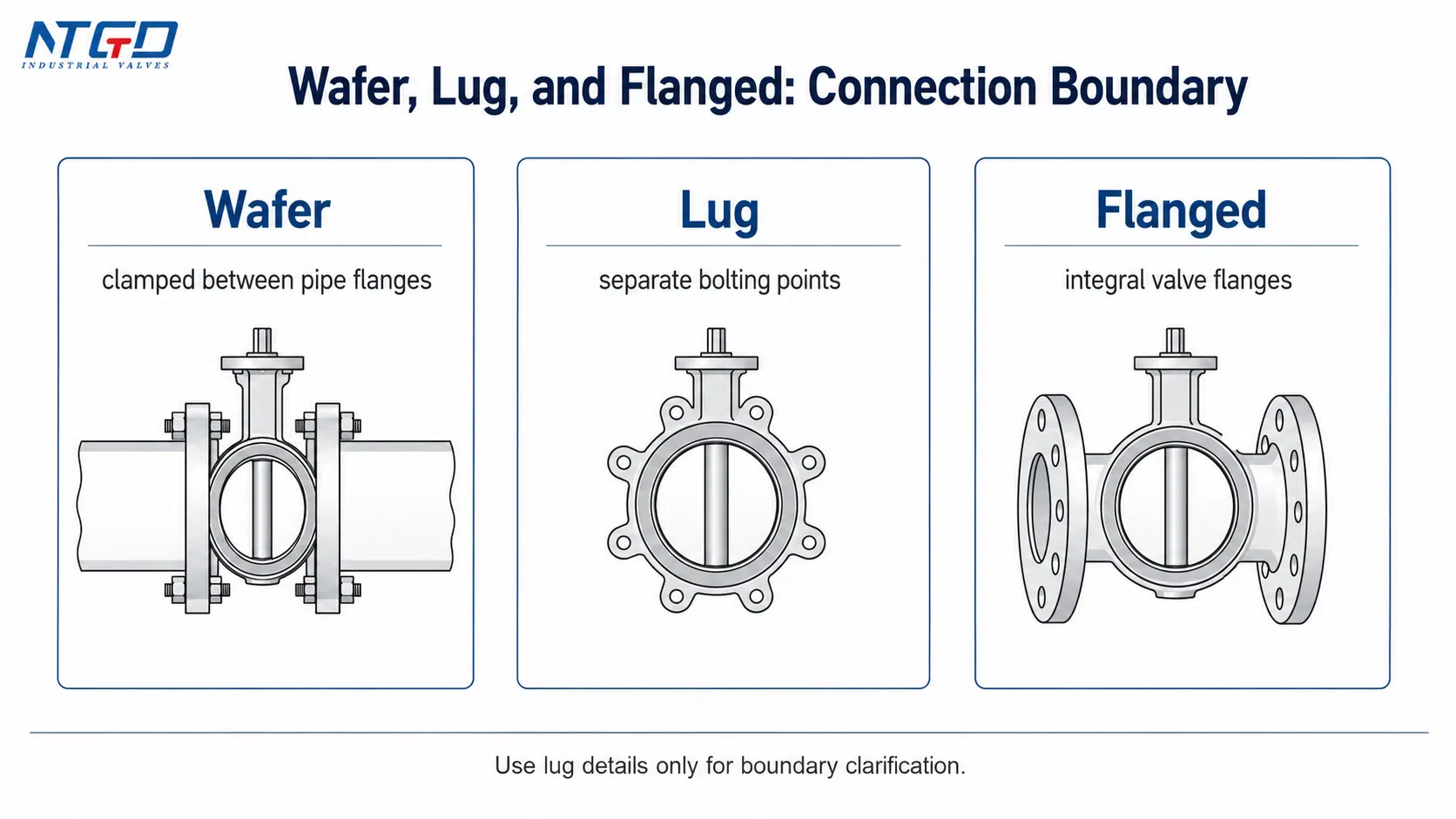

Serviço de fim de linha e limite de wafer vs. lug vs. flange
Uma válvula borboleta tipo lug é diferente de uma válvula borboleta tipo wafer. As válvulas de lug podem permitir o aparafusamento de cada lado e são frequentemente discutidas quando um lado da tubulação pode ser removido. Essa é uma comparação separada e não deve ser confundida com a seleção da válvula borboleta wafer versus flangeada.
Para esta página, o limite principal é simples:
- Válvula borboleta wafer: compacto e fixado entre os flanges do tubo; a adequação ao final da linha deve ser verificada.
- Válvula borboleta flangeada: Os flanges integrais oferecem suporte mais independente para a conexão de tubos.
- Válvula borboleta de encaixe: um estilo de conexão separado que pode ser relevante quando for necessária a desmontagem de um lado.
Se o serviço de fim de linha for um requisito real, não presuma que uma válvula wafer possa substituir uma válvula flangeada ou do tipo lug sem análise de engenharia.
Como escolher: Ajuste do aplicativo, custo do ciclo de vida e lista de verificação de RFQ

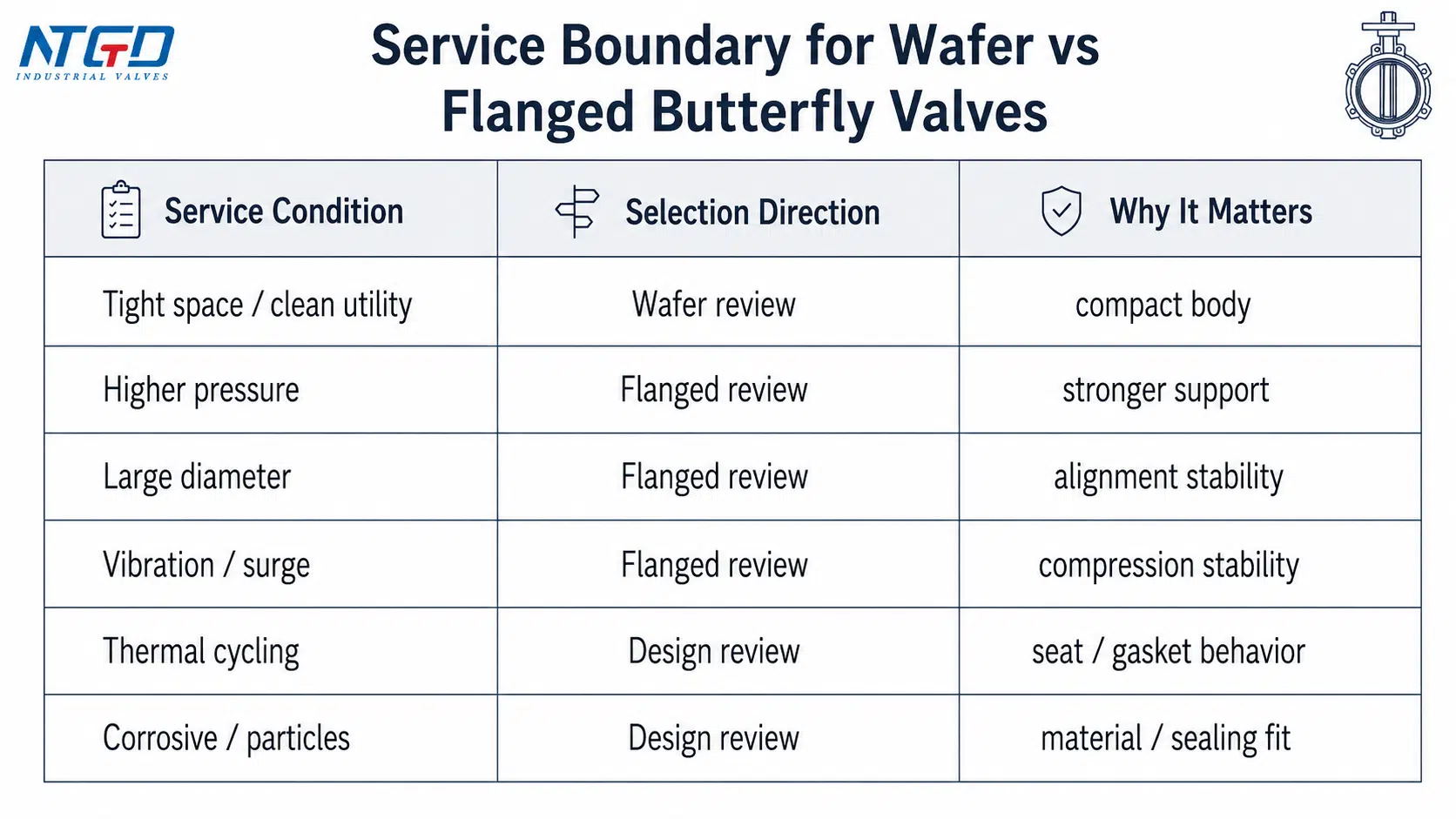

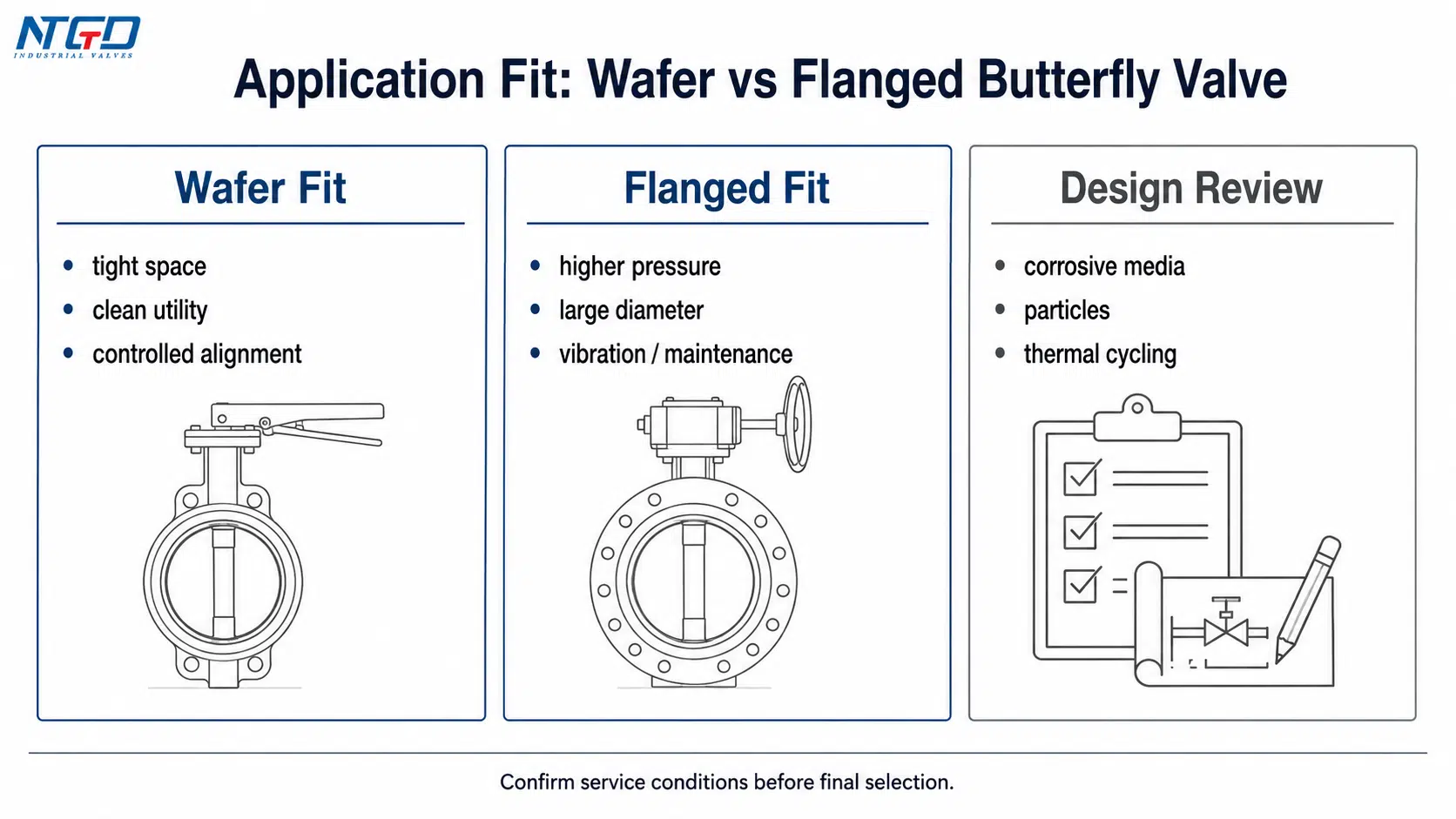

Matriz de ajuste do aplicativo
| Condição de serviço | Melhor direção de seleção | Por que é importante |
|---|---|---|
| Espaço de instalação apertado | Válvula borboleta tipo wafer | O corpo compacto e a disposição face a face mais curta reduzem a demanda de espaço |
| Linha de água limpa sensível ao orçamento | Válvula borboleta tipo wafer | O custo inicial mais baixo pode ser justificado quando a pressão, o distúrbio de manutenção e a consequência do vazamento são modestos |
| HVAC ou serviço de utilidade geral | Válvula borboleta tipo wafer | O design compacto e as condições de serviço controladas geralmente tornam prática a construção de wafer |
| Linha de pressão mais alta | Válvula borboleta flangeada | O suporte mecânico mais forte ajuda a manter o alinhamento e a compressão sob carga mais alta |
| Tubulação de grande diâmetro | Válvula borboleta flangeada | O peso da válvula, o tamanho do disco, as cargas da tubulação e o alinhamento da instalação tornam-se mais importantes |
| Risco de vibração ou golpe de aríete | Revisão da válvula borboleta flangeada | A rigidez da conexão afeta diretamente a estabilidade da compressão da vedação ao longo do tempo |
| Manutenção frequente ou remoção da tubulação | Revisão da válvula borboleta flangeada | A tolerância a distúrbios a jusante e o suporte independente do corpo tornam-se decisivos |
| Meios corrosivos ou particulados | Revisão de projeto necessária | O assento, a gaxeta, o revestimento, o disco, o material do corpo e o tipo de conexão devem ser verificados em conjunto |
| Dever de isolamento crítico | Revisão da válvula borboleta flangeada | O vazamento ou o distúrbio de manutenção acarreta maiores consequências operacionais |

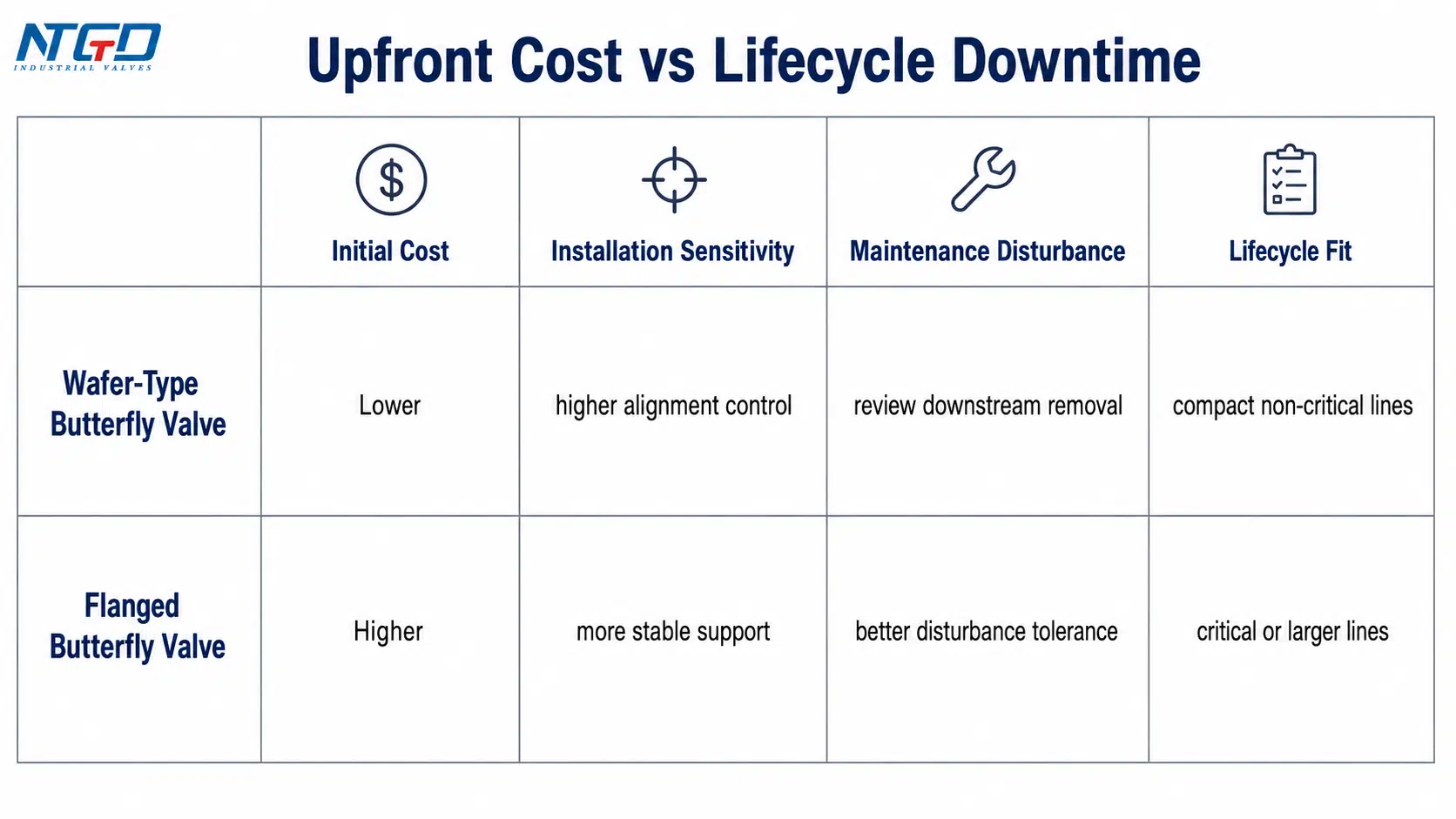

Custo inicial versus tempo de inatividade do ciclo de vida
As válvulas borboleta tipo wafer geralmente têm um custo inicial menor porque o corpo é mais simples e mais leve. Essa vantagem de custo é importante em linhas não críticas, sistemas compactos e projetos com muitas válvulas.
As válvulas borboleta com flange custam mais na compra porque o corpo inclui flanges integrais e mais material. O custo inicial mais alto pode ser justificado quando a linha requer suporte mais forte, alinhamento mais fácil, planejamento de manutenção mais seguro ou menor exposição a tempo de inatividade.
Um preço de compra baixo nem sempre é o menor custo de projeto. Se a válvula precisar ser removida com frequência, se a linha for crítica ou se um vazamento gerar custos de parada, o custo do ciclo de vida pode favorecer o projeto com flange.

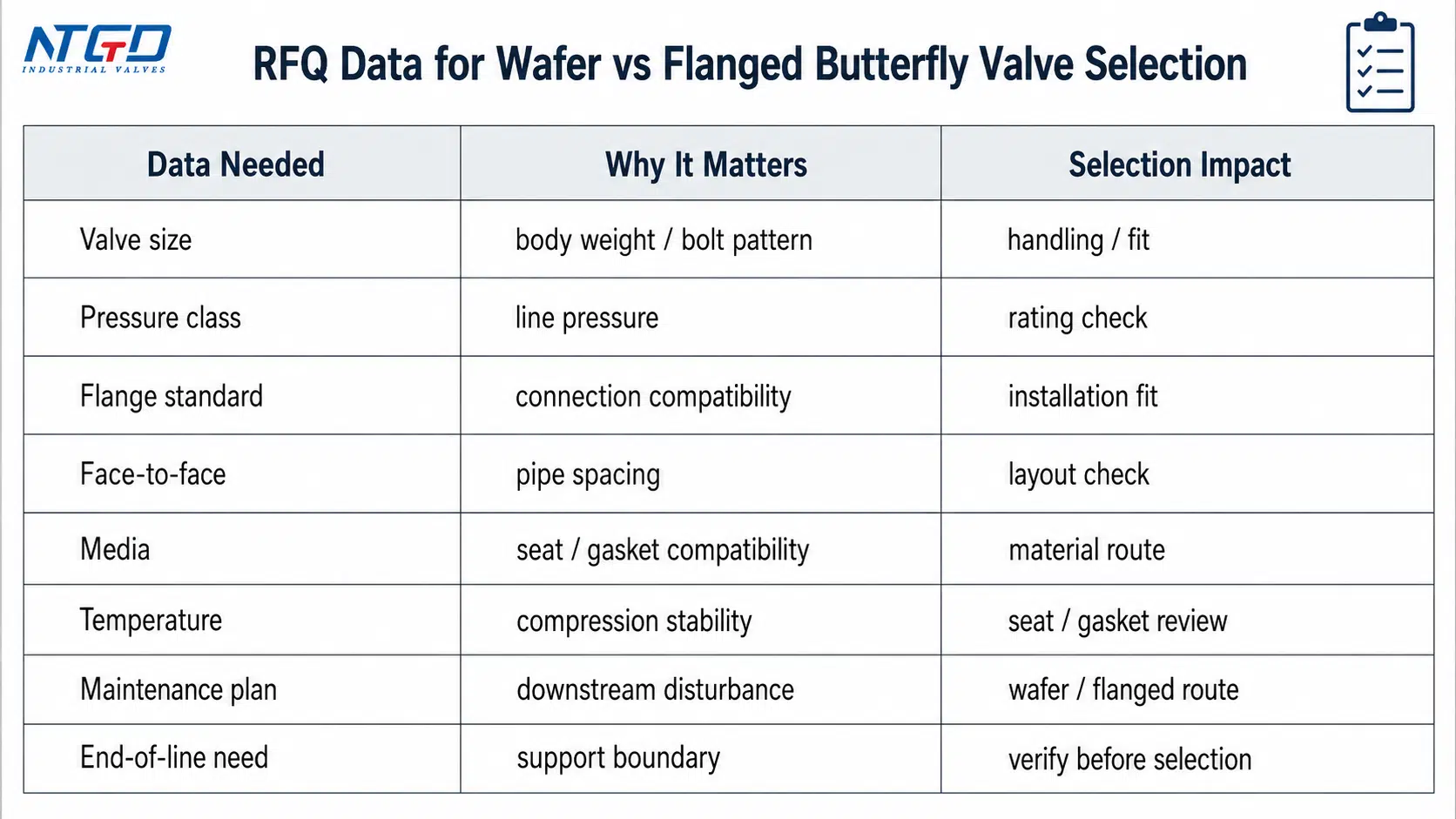

Lista de verificação pronta para a solicitação de cotação
Antes de pedir uma válvula borboleta com wafer ou flange, confirme estes itens:
| Item da solicitação de cotação | Por que é importante |
|---|---|
| Tamanho da válvula | Afeta o peso da carroceria, o padrão dos parafusos, a folga de instalação e o manuseio |
| Classe de pressão / classificação PN | Deve corresponder à pressão da linha e à condição de serviço; não selecione apenas pela classe nominal |
| Padrão de flange | O flange da tubulação e a conexão da válvula devem ser compatíveis, ou a instalação pode exigir retrabalho |
| Dimensão face a face | Evita incompatibilidade de instalação e modificação da tubulação |
| Padrão de parafuso e perfuração | Essencial para a centralização do wafer, ajuste da conexão flangeada e compressão correta |
| Mídia | Determina a compatibilidade do corpo, do disco, da sede, do revestimento e da gaxeta |
| Temperatura operacional | Afeta o material da sede, a compressão da gaxeta e a estabilidade da pré-carga do parafuso |
| Sólidos ou partículas | Pode afetar o desgaste da sede e a confiabilidade da vedação |
| Risco de corrosão | Requer revisão do material e do revestimento |
| Espaço de atuação | O acionamento manual, pneumático ou elétrico pode precisar de folga |
| Requisito de manutenção | Suposições erradas podem levar a problemas de remoção de válvulas ou distúrbios não planejados na linha |
| Serviço de fim de linha | A construção do wafer não deve ser considerada adequada sem verificação |
Recomendação final
Use um Válvula borboleta tipo wafer quando o tamanho compacto, o alinhamento controlado do flange, a demanda moderada de serviço e o custo inicial mais baixo são as principais prioridades. Use um válvula borboleta flangeada quando a pressão, o diâmetro, a vibração, o distúrbio de manutenção, o isolamento crítico ou o suporte independente do corpo têm mais peso.
Para casos limítrofes, confirme os fatores de risco antes de comparar o preço: pressão, temperatura, mídia, compatibilidade de flange, padrão de parafuso, plano de manutenção e requisitos de fim de linha. Confiável seleção de válvulas industriais começa com as condições reais de serviço da tubulação, não apenas com o nome do estilo de conexão.
PERGUNTAS FREQUENTES: Perguntas sobre a válvula borboleta Wafer vs. Flange
1. O que é uma válvula borboleta do tipo wafer?
Uma válvula borboleta do tipo wafer é uma válvula borboleta compacta instalada entre dois flanges de tubulação. Ela é mantida no lugar pela força de fixação do conjunto de flanges da tubulação em vez de ser mantida por flanges totalmente integrados no corpo da válvula.
2. Uma válvula borboleta tipo wafer é uma válvula borboleta sem flange?
Apenas no sentido de que o corpo da válvula normalmente não tem flanges de extremidade totalmente integrados. Ela ainda exige flanges de tubulação, parafusos, alinhamento correto e fixação adequada para a instalação. O fato de chamá-la de válvula borboleta sem flange pode ser enganoso se o requisito do flange da tubulação não estiver claro.
3. Qual é a diferença entre conexão de wafer e conexão de flange?
Uma conexão wafer coloca a válvula entre dois flanges de tubulação e depende do conjunto de flanges para a fixação. Uma conexão de flange usa os flanges do corpo da válvula aparafusados diretamente aos flanges da tubulação. A conexão flangeada proporciona um suporte mais forte ao corpo e um alinhamento mais estável.
4. Uma válvula wafer é o mesmo que uma válvula borboleta?
Não. “Wafer” descreve o estilo de conexão. “Válvula borboleta” descreve o tipo de válvula. Neste contexto, uma válvula wafer significa uma válvula borboleta do tipo wafer, mas nem toda válvula borboleta é do tipo wafer.
5. Uma válvula borboleta tipo wafer pode substituir uma válvula borboleta flangeada?
Somente quando as condições de serviço permitirem. Uma válvula wafer pode ser adequada para linhas de serviço compactas, de baixa pressão e limpas, em que o alinhamento do flange e os distúrbios de manutenção são controlados. Não decida apenas pela compatibilidade dimensional; confirme os requisitos de pressão, temperatura, vibração, manutenção e fim de linha antes de substituir uma válvula flangeada por uma válvula wafer.
6. Qual é mais barata, a válvula borboleta wafer ou flangeada?
Uma válvula borboleta tipo wafer geralmente tem um custo inicial mais baixo porque o corpo é mais leve e mais simples. Uma válvula borboleta flangeada tem um custo inicial mais alto, mas pode reduzir o risco do ciclo de vida em sistemas críticos em que o tempo de inatividade para manutenção, o vazamento ou a estabilidade da conexão são importantes.
7. Qual é a melhor válvula borboleta de alta pressão, wafer ou flangeada?
Uma válvula borboleta flangeada geralmente é a melhor direção para serviços de pressão mais alta porque seus flanges integrais oferecem maior resistência ao movimento do corpo, ao deslocamento do alinhamento e à instabilidade da compressão. A classificação final da pressão ainda depende do projeto da válvula, do material, da construção da sede, do padrão do flange, da temperatura e da classificação do fabricante.
8. Qual é a diferença entre as válvulas borboleta wafer, lug e flangeadas?
Uma válvula wafer é fixada entre dois flanges de tubulação. Uma válvula de olhal tem olhais ao redor do corpo e pode suportar diferentes arranjos de parafusos. Uma válvula borboleta flangeada tem flanges completos em ambas as extremidades do corpo. A seleção do estilo de lug é um tópico separado e não deve ser confundido com a comparação entre wafer e flange.
9. Quando devo evitar o uso de uma válvula borboleta wafer?
Evite ou analise cuidadosamente as válvulas borboleta wafer quando o sistema tiver alta pressão, diâmetro grande, vibração forte, remoção frequente do flange a jusante, serviço de fim de linha não verificado, ciclo térmico severo ou requisitos críticos de isolamento.
10. O que deve ser confirmado antes do pedido de uma válvula borboleta wafer ou flangeada?
Primeiro, confirme os itens críticos da conexão: tamanho da válvula, classe de pressão, padrão do flange, dimensão face a face, padrão de parafuso, meio, temperatura de operação, material da sede e da gaxeta, plano de manutenção e se é necessário serviço de fim de linha.
Conclusão
A diferença entre uma válvula borboleta tipo wafer e uma válvula borboleta flangeada não é apenas a presença ou ausência de flanges no corpo da válvula. É uma diferença na forma como a válvula é apoiada, alinhada, vedada, instalada e mantida na tubulação.
Uma válvula borboleta tipo wafer é melhor quando o tamanho compacto, a instalação controlada, o custo inicial mais baixo e as condições de serviço moderadas são as principais prioridades. Uma válvula borboleta flangeada é a direção mais segura quando o sistema precisa de maior capacidade de pressão, suporte mais forte, estabilidade de diâmetro maior, resistência à vibração ou acesso de manutenção mais previsível.
Tome a decisão sobre o tipo de conexão primeiro e, em seguida, considere a pressão, a temperatura, o meio, a compatibilidade do flange, a perturbação da manutenção e as necessidades do final da linha. Uma seleção confiável não começa com o preço; começa com uma análise completa dessas condições operacionais.
Verificação final do aplicativo
Se o seu projeto estiver comparando Válvula borboleta tipo wafer vs. flangeada Se você tiver opções de conexão, prepare as principais condições de serviço: pressão, temperatura, meio, padrão de flange e requisitos de manutenção ou de fim de linha. A NTGD Valve pode oferecer suporte a uma análise de engenharia específica da aplicação e a uma verificação de ajuste do tipo de conexão em relação às condições reais de serviço da tubulação, em vez de uma recomendação genérica do catálogo.
