A queda de pressão da válvula globo é um dos fatores de seleção mais importantes quando uma válvula é usada para estrangulamento, regulagem de fluxo ou qualquer serviço em que a perda de pressão do sistema seja importante. Uma válvula globo não oferece um caminho de fluxo direto como muitas válvulas de gaveta ou de esfera de passagem plena. A geometria interna do corpo, a restrição do assento do disco e as mudanças de direção do fluxo criam resistência, e essa resistência aparece no sistema de tubulação como queda de pressão ou perda de pressão.
O Cv, ou coeficiente de fluxo, está intimamente ligado a esse tópico. Em termos simples, o Cv descreve a quantidade de fluxo que uma válvula pode passar em uma condição de queda de pressão definida. Um Cv mais alto geralmente significa que a válvula pode passar mais fluxo em condições comparáveis, enquanto um Cv mais baixo geralmente indica maior restrição. Para as válvulas globo, o Cv é especialmente importante porque o mesmo tamanho nominal de válvula pode ter capacidade de fluxo diferente, dependendo do padrão do corpo, do projeto do trim, da abertura da porta, da geometria da sede e do projeto do fabricante.
Para a seleção inicial, as fórmulas e as tabelas de Cv podem ajudar os engenheiros a entender a relação entre a taxa de fluxo, a queda de pressão e as propriedades do fluido. Mas elas não devem substituir os valores confirmados pelo fabricante na folha de dados. Em projetos reais, a queda de pressão da válvula globo deve ser analisada juntamente com a vazão, as propriedades do fluido, a pressão de entrada e de saída, a perda de pressão permitida, o padrão do corpo, o projeto do revestimento e o desempenho de fechamento necessário. Se a queda de pressão e o Cv não corresponderem ao serviço real, o resultado pode ser uma cabeça de bomba insuficiente, controle de estrangulamento instável, perda inesperada de fluxo a jusante ou uma solicitação de cotação que não pode ser verificada com precisão.
Qual é a queda de pressão da válvula globo?
A queda de pressão da válvula globo é a diferença entre a pressão antes da válvula e a pressão depois da válvula quando o fluido passa por ela. É comumente expressa como ΔP.
Na seleção prática de válvulas, os termos queda de pressão, perda de pressãoe perda de cabeça geralmente estão intimamente relacionados. A queda de pressão geralmente se refere à diferença medida entre a pressão a montante e a jusante. A perda de pressão descreve a energia perdida à medida que o fluido passa pela válvula. A perda de carga é frequentemente usada em cálculos hidráulicos para expressar essa perda em termos de carga do fluido.
Para uma válvula globo, a queda de pressão não é apenas um cálculo teórico. Ela afeta se o sistema pode manter a pressão necessária a jusante, se a bomba tem altura suficiente, se a válvula pode controlar o fluxo suavemente e se pode haver velocidade excessiva, ruído, erosão ou risco de cavitação.
Queda de pressão, perda de pressão e perda de carga
Quando o fluido entra em uma válvula, ele pode acelerar, mudar de direção, passar por uma abertura reduzida e expandir novamente. Cada uma dessas ações consome energia. O resultado é uma pressão menor no lado da saída da válvula em comparação com o lado da entrada.
Em uma válvula globo, esse efeito geralmente é mais forte do que em projetos de válvulas de passagem direta porque o caminho do fluido é mais direcional e restrito. É por isso que as válvulas globo são normalmente selecionadas para funções de estrangulamento e controle, mas não costumam ser a primeira opção quando a perda mínima de pressão é o principal requisito.
Por que uma válvula gera queda de pressão em um sistema de tubulação
Uma válvula gera queda de pressão porque introduz uma resistência local no sistema de tubulação. Mesmo quando uma válvula está totalmente aberta, a geometria interna do corpo, da sede, do disco, do plugue ou da guarnição pode perturbar o fluxo.
Em uma válvula globo, a queda de pressão pode ser afetada pelo padrão do corpo, pela restrição do assento do disco, pela posição de abertura, pela taxa de fluxo, pelas propriedades do fluido e pelo projeto do fabricante. Esses fatores devem ser analisados em conjunto, em vez de serem julgados apenas pelo tamanho nominal da válvula.
Por que as válvulas globo geralmente criam maior resistência ao fluxo
As válvulas globo geralmente criam maior resistência ao fluxo porque o fluido não passa por um simples furo reto. O fluxo deve passar pelo corpo da válvula, girar em torno da área da sede, passar pela abertura da sede do disco e, em seguida, sair da válvula por outra passagem moldada.
Essa geometria é útil quando a válvula se destina a regular o fluxo, mas também cria mais resistência do que um caminho de fluxo direto. Essa maior resistência é um dos motivos pelos quais as válvulas globo são úteis para estrangulamento, mas também significa que elas geralmente não são a primeira opção quando o sistema exige a menor perda de pressão possível.
Mudanças de direção dentro do corpo da válvula globo
Em muitas válvulas globo com padrão T ou Z, o fluido muda de direção dentro do corpo da válvula. Em vez de se mover em linha reta, ele segue um caminho mais tortuoso através do corpo e da área da sede.
Essas mudanças de direção criam turbulência e perda de energia. Como resultado, a válvula pode ter uma queda de pressão maior do que uma válvula de gaveta ou uma válvula de esfera de passagem plena de tamanho nominal semelhante. Quando a queda de pressão permitida é pequena, o padrão do corpo deve ser revisado com antecedência, e não depois que o tamanho da válvula já tiver sido fixado.
Isso não significa que uma válvula globo seja uma escolha ruim. Significa que sua função é diferente. Uma válvula globo é frequentemente selecionada quando o estrangulamento, o controle de fechamento ou a regulagem são mais importantes do que a resistência mínima ao fluxo.
Para uma comparação mais aprofundada sobre por que as válvulas globo são usadas para estrangulamento, enquanto as válvulas de gaveta são geralmente selecionadas para isolamento de baixa perda, consulte o guia da NTGD para Seleção de válvula de gaveta versus válvula globo.

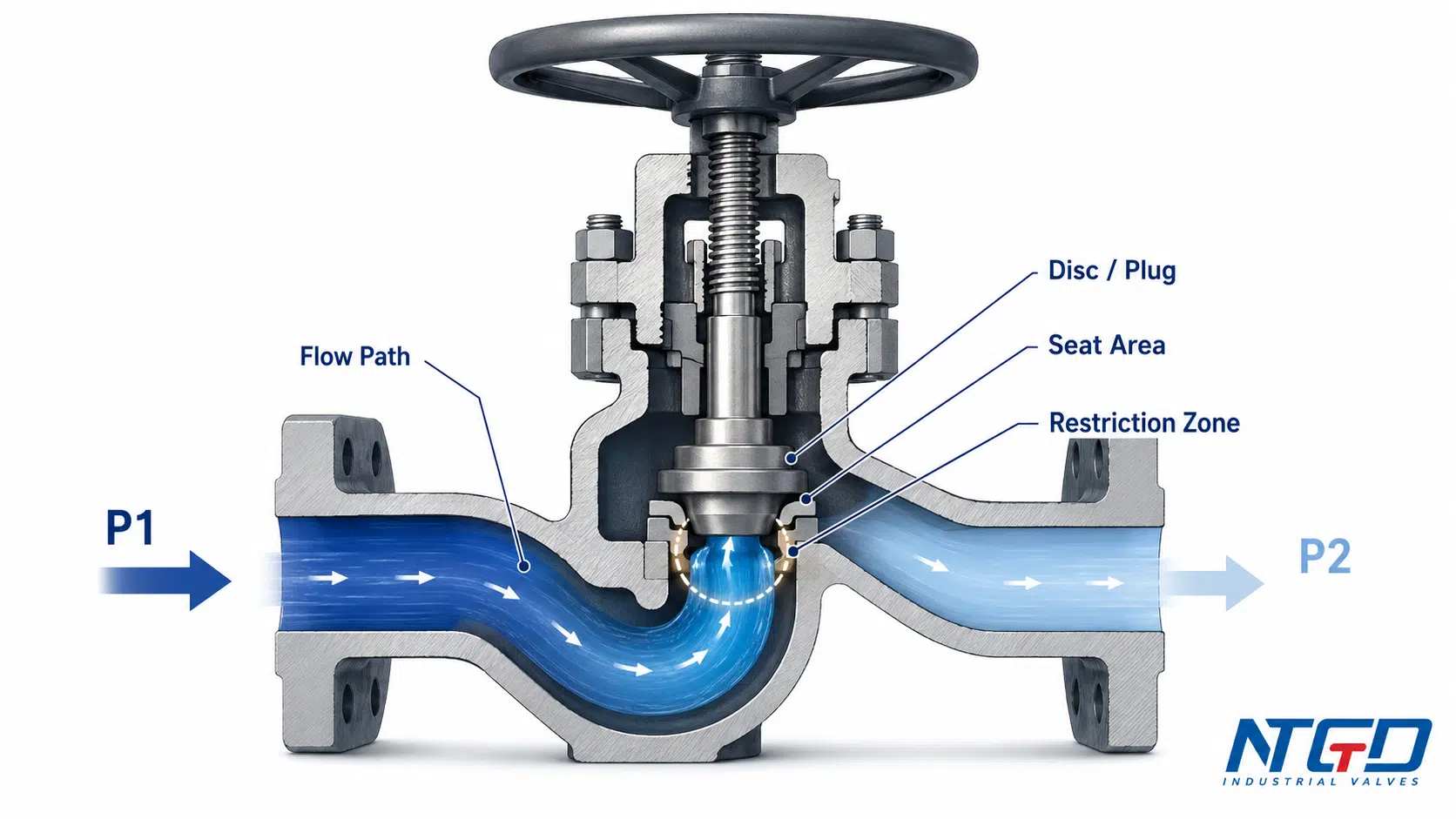

Restrição de disco, plugue e sede
O disco, o plugue e a área da sede são fundamentais para a queda de pressão da válvula globo. O fluido deve passar pela abertura entre o disco e a sede. Quando a válvula está parcialmente aberta, essa abertura se torna menor, aumentando a velocidade e a resistência.
É por isso que uma válvula globo pode restringir o fluxo. No serviço de estrangulamento, essa restrição é o princípio de funcionamento que permite que a válvula regule o fluxo. Porém, se a válvula for subdimensionada, mal ajustada à vazão necessária ou usada em um sistema com pressão disponível limitada, a queda de pressão resultante pode se tornar um problema.
Se uma válvula globo for subdimensionada para o serviço de estrangulamento, pequenas alterações na abertura podem causar grandes alterações de pressão e reduzir a estabilidade do controle. Esse é um dos motivos pelos quais a área do assento do disco, o projeto do trim e a faixa de operação esperada devem ser analisados antes da seleção final.
Os leitores que precisarem da sequência operacional antes de analisar a queda de pressão também podem consultar o guia do NTGD sobre Como funciona uma válvula globo.
O padrão do corpo e a posição de abertura são importantes
Nem todas as válvulas globo têm o mesmo comportamento de queda de pressão. Uma válvula globo com padrão em T ou em Z geralmente cria mais resistência do que um projeto com padrão em Y ou em ângulo, dependendo da construção específica. Um corpo com padrão em Y geralmente oferece um caminho de fluxo mais suave, enquanto uma válvula globo angular pode reduzir as mudanças de direção em determinados layouts de tubulação.
A posição de abertura também é importante. Uma válvula globo totalmente aberta tem uma capacidade de fluxo. Uma válvula globo parcialmente aberta tem uma abertura efetiva diferente e um comportamento de queda de pressão diferente. É por isso que o Cv totalmente aberto não deve ser usado automaticamente como o Cv operacional para condições de estrangulamento.
Quando a perda de pressão permitida é muito limitada, uma válvula globo com padrão T/Z pode não ser o melhor ponto de partida. Os projetos de padrão Y ou angular devem ser avaliados antes da especificação final quando a aplicação exigir estrangulamento, mas não puder tolerar alta perda de pressão.
Para uma comparação dedicada de padrões corporais, o Válvula globo padrão T vs. padrão Y O guia explica quando a menor perda de pressão justifica uma rota em Y.
O que é Cv em uma válvula globo?
O Cv, ou coeficiente de fluxo, é uma forma padrão de descrever a capacidade de fluxo de uma válvula. Na seleção de válvulas, ele ajuda os engenheiros a entender a quantidade de fluxo que pode passar por uma válvula para uma determinada queda de pressão.
Para uma válvula globo, o Cv é importante porque as válvulas globo geralmente têm capacidade de fluxo menor do que as válvulas de passagem direta do mesmo tamanho nominal. Isso se deve principalmente ao caminho interno do fluxo e à restrição da sede.
Definição de Cv / Coeficiente de Fluxo
O Cv é comumente definido como o número de galões americanos por minuto de água em uma temperatura padrão que fluirá por uma válvula com uma queda de pressão de 1 psi.
Em muitas planilhas de dados, o Cv publicado refere-se ao coeficiente de fluxo nominal totalmente aberto. O Cv efetivo em uma posição de estrangulamento pode ser menor e deve ser verificado separadamente quando o desempenho do controle for importante.
Em termos práticos:
- Cv mais alto significa que a válvula pode passar mais fluxo em condições comparáveis.
- Cv mais baixo significa que a válvula cria mais restrições em condições comparáveis.
- Cv não é o mesmo que tamanho da válvula.
- O Cv não é fixo para todas as válvulas globo do mesmo diâmetro nominal.
Uma válvula globo de 2 polegadas de um fabricante pode não ter o mesmo Cv que outra válvula globo de 2 polegadas se o padrão do corpo, o acabamento, o projeto da sede ou a geometria da porta interna forem diferentes.
Para obter uma referência de engenharia neutra sobre Cv, Kv e a relação de perda de pressão, consulte o guia do Pipe Flow para Coeficientes de fluxo Cv e Kv.

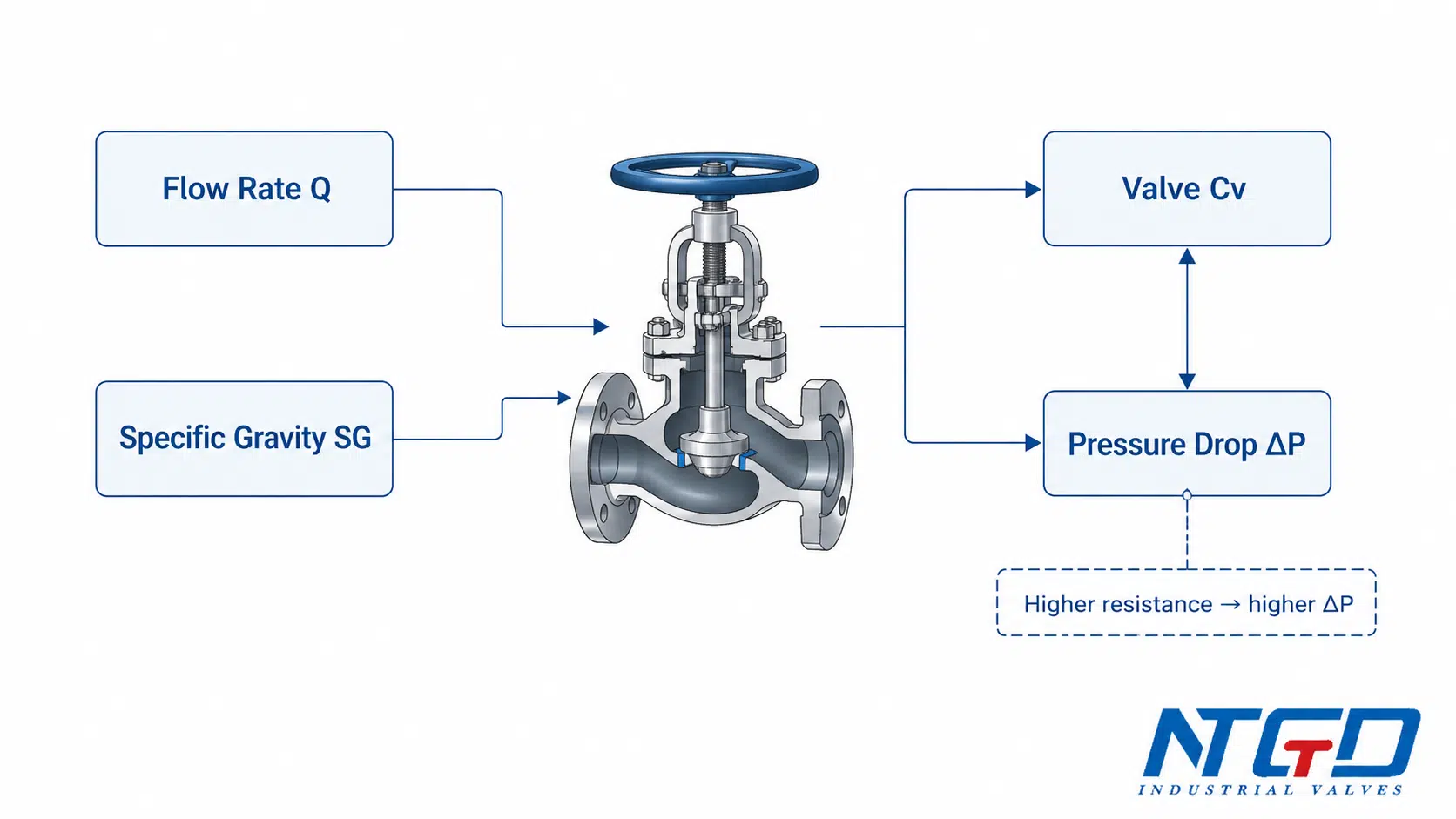

Fórmula básica de Cv e variáveis
Para serviços líquidos, uma relação simplificada comum é:
Cv = Q × √(SG / ΔP)
Onde:
- Cv = coeficiente de fluxo da válvula;
- Q = taxa de fluxo;
- SG = gravidade específica do fluido;
- ΔP = queda de pressão na válvula.
Essa fórmula ajuda a explicar a relação entre a taxa de fluxo, a queda de pressão e as propriedades do fluido. Entretanto, ela deve ser usada com cuidado. Ela não substitui os dados de dimensionamento do fabricante, especialmente para gás, vapor, meios viscosos, flashing, risco de cavitação ou condições de serviço severas.
Cv vs Kv para seleção de válvulas internacionais
O Cv é comumente usado em unidades habituais dos EUA, enquanto o Kv é comumente usado no dimensionamento de válvulas com base no sistema métrico. Ambos descrevem a capacidade de fluxo da válvula, mas usam sistemas de unidades diferentes.
Para projetos internacionais de válvulas B2B, os compradores podem ver Cv ou Kv nas planilhas de dados. O ponto importante não é apenas a unidade, mas se o valor é confirmado para o projeto real da válvula, o tamanho, o trim, a condição de abertura e a condição de serviço.
Se uma folha de dados fornecer Kv enquanto o projeto usa cálculos baseados em Cv, confirme a base de conversão com o fabricante ou o engenheiro do projeto em vez de presumir que o número por si só confirma a adequação da válvula.
Como o Cv, a queda de pressão e a resistência do fluxo funcionam juntos
A queda de pressão, o Cv e a resistência ao fluxo estão relacionados, mas não são idênticos. Entender a diferença ajuda a evitar erros comuns de dimensionamento.
Uma válvula globo pode ter um Cv menor porque seu caminho de fluxo interno cria mais restrições. Essa restrição causa perda de energia. No sistema de tubulação, a perda de energia aparece como queda de pressão.
Cv mais baixo geralmente significa mais restrição em condições comparáveis
Em condições comparáveis de fluido e fluxo, uma válvula com um Cv mais baixo geralmente cria mais resistência. Se a taxa de fluxo necessária permanecer a mesma e o Cv for menor, a válvula pode precisar de uma queda de pressão maior para passar esse fluxo.
É por isso que o Cv da válvula globo é importante na seleção. Se o Cv for muito baixo, a válvula poderá causar queda de pressão excessiva e reduzir o fluxo a jusante. Se o Cv for muito alto para uma aplicação de estrangulamento, a válvula poderá operar muito próxima da posição fechada, tornando o controle menos estável.
Cv é a visão da capacidade; K é a visão da resistência
Os coeficientes Cv e K estão ambos relacionados ao comportamento do fluxo, mas são usados de forma diferente.
| Conceito | O que ele descreve | Significado prático | Uso comum | Limite |
|---|---|---|---|---|
| Queda de pressão / ΔP | Diferença de pressão na válvula | Quanta pressão é perdida pela válvula | Revisão da pressão do sistema | Não julgue todas as posições de operação com base em um único valor de queda de pressão nominal. |
| Cv / coeficiente de fluxo | Capacidade de fluxo da válvula | A quantidade de fluxo que a válvula pode passar para uma queda de pressão definida | Dimensionamento de válvulas e comparação de planilhas de dados | Não substitua os dados da válvula confirmados pelo fabricante por uma tabela genérica de Cv. |
| Resistência ao fluxo | Oposição ao movimento do fluido através da válvula | Maior resistência geralmente significa maior perda de pressão | Seleção e solução de problemas | Não presuma que todas as válvulas globo do mesmo tamanho nominal tenham a mesma resistência. |
| Coeficiente de resistência K / ζ | Resistência hidráulica ou visualização de perda de carga | Útil em cálculos de perda de tubulação | Cálculo de engenharia | Não use K como substituto de Cv ao comunicar os requisitos de dimensionamento da válvula. |
Para a maioria dos compradores e engenheiros de projeto, o Cv é mais fácil de usar para a comunicação do dimensionamento da válvula. O coeficiente K é mais útil quando a válvula é um elemento em um cálculo mais amplo do sistema hidráulico.
A Cv totalmente aberta nem sempre é a Cv operacional
Uma folha de dados pode mostrar um Cv nominal para uma válvula totalmente aberta. Mas no serviço de estrangulamento, uma válvula globo pode operar em uma abertura parcial. A capacidade de fluxo efetiva nessa posição pode ser diferente do Cv de abertura total.
Isso é importante quando a válvula é usada para regulagem de fluxo. Uma válvula globo selecionada apenas pelo Cv totalmente aberto pode não ter um bom desempenho na posição operacional real. No serviço de estrangulamento, a seleção apenas pelo Cv totalmente aberto pode colocar a válvula em uma faixa de operação instável, em que pequenas alterações de abertura criam grandes alterações de fluxo ou pressão.
Para serviços críticos, deve-se verificar a curva Cv do fabricante, os dados de corte ou a análise da aplicação.

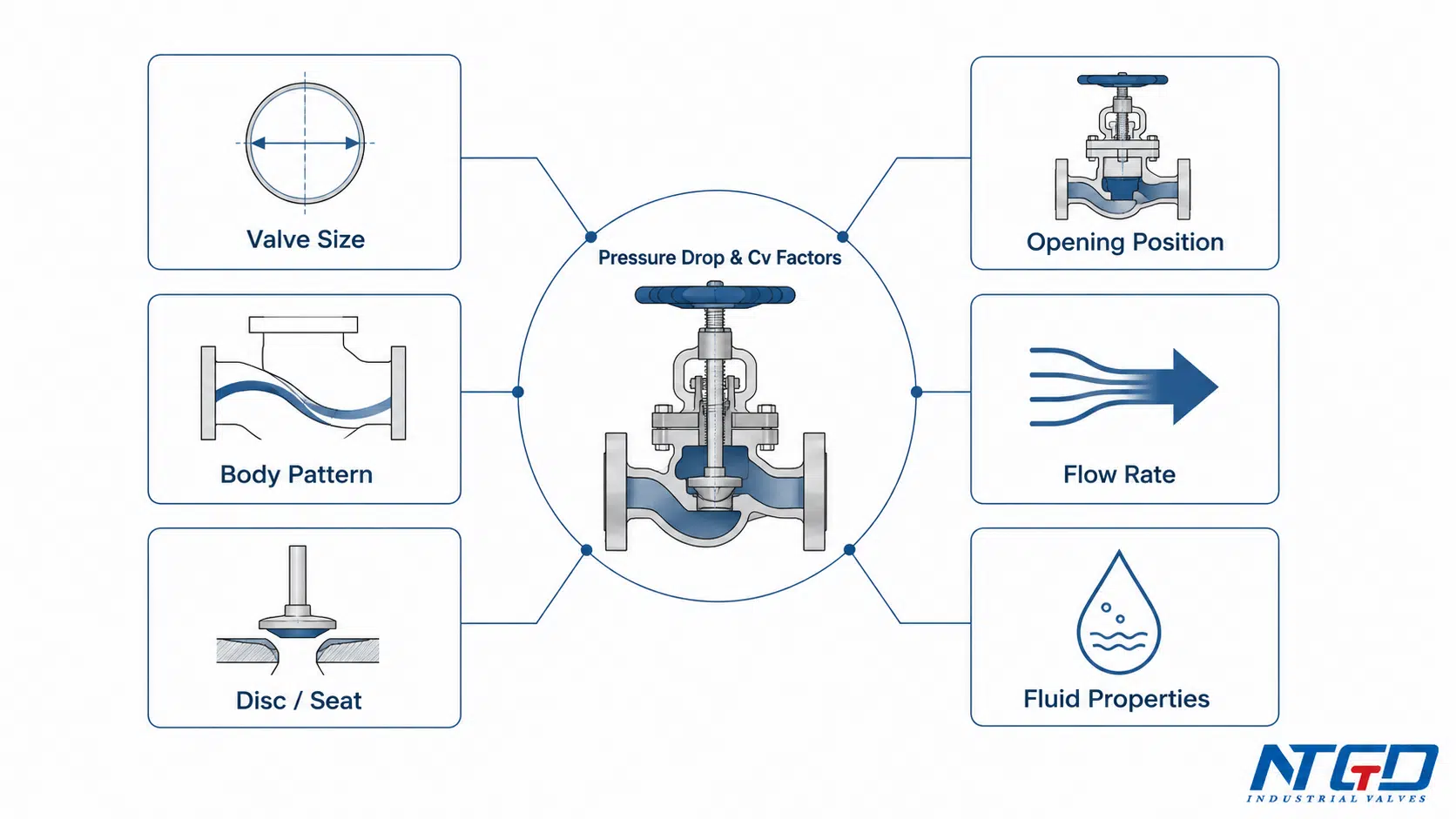

Fatores que afetam a queda de pressão e o Cv da válvula globo
A queda de pressão e o Cv da válvula globo são afetados pelo projeto, pelas condições de operação e pelas propriedades do fluido. Uma boa seleção deve analisar esses fatores em conjunto, em vez de se basear apenas no tamanho da válvula.
A tabela abaixo deve ser lida como uma lista de verificação de revisão de seleção. Ela relaciona cada fator ao seu efeito sobre a queda de pressão ou Cv, os dados que devem ser confirmados e a consequência se o fator for negligenciado.
| Fator | Efeito na queda de pressão / Cv | O que confirmar | Risco se ignorado |
|---|---|---|---|
| Tamanho da válvula | O tamanho maior geralmente oferece mais área de fluxo, mas o tamanho por si só não define o Cv | Tamanho nominal e folha de dados Cv | O superdimensionamento pode reduzir a faixa de controle de estrangulamento; o subdimensionamento pode gerar queda de pressão excessiva e falta de fluxo a jusante. |
| Padrão do corpo | Os padrões T/Z, Y e angulares criam diferentes caminhos de fluxo | Padrão do corpo e direção do fluxo | A altura da bomba pode ser insuficiente ou o equipamento a jusante pode não receber pressão estável. |
| Design de disco / plugue / assento | Controla a área de restrição | Detalhes do disco, do assento e do acabamento | Comportamento inadequado de estrangulamento, controle instável ou perda excessiva do sistema |
| Projeto de guarnição/porta | Altera a abertura efetiva e a capacidade de fluxo | Tamanho da porta e tipo de acabamento | Suposição incorreta de Cv e correspondência inadequada com a faixa de vazão necessária |
| Posição de abertura | A abertura parcial altera o Cv e a resistência efetivos | Abertura total versus posição de operação | O Cv totalmente aberto pode não representar o desempenho do estrangulamento. |
| Taxa de fluxo | Um fluxo maior geralmente aumenta a sensibilidade à queda de pressão | Fluxo normal, mínimo e máximo | Um fluxo maior do que o esperado pode levar a queda de pressão para além dos limites permitidos. |
| Propriedades dos fluidos | SG, densidade, viscosidade e temperatura afetam o cálculo | Dados médios e temperatura operacional | Dimensionamento incorreto para serviços viscosos, de alta temperatura ou não semelhantes à água |
| Design do fabricante | A geometria interna varia de acordo com o fabricante | Folha de dados certificada / Cv testado | Os valores genéricos da tabela podem levar a um dimensionamento incorreto. |

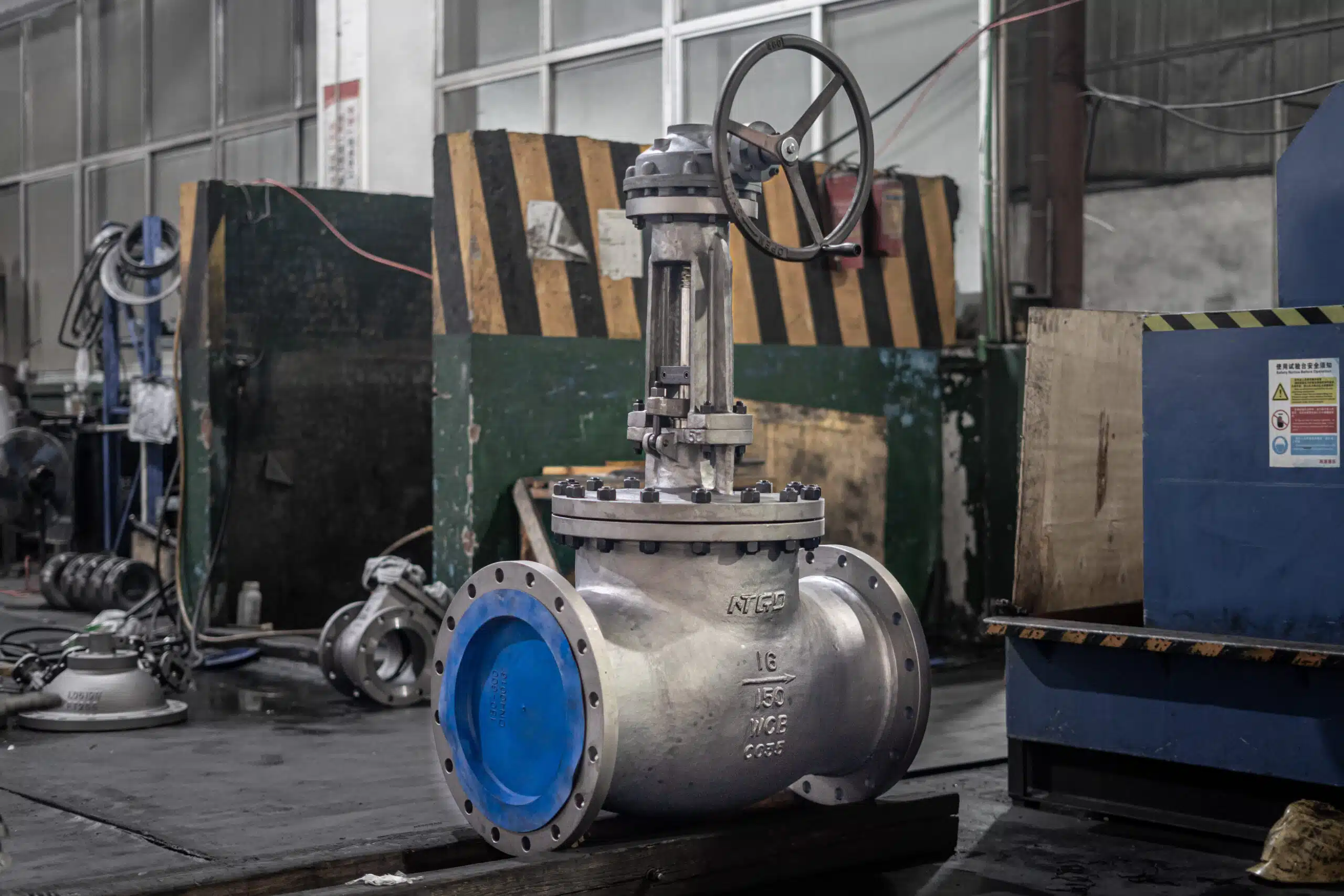

Tamanho da válvula e tamanho nominal da tubulação
O tamanho nominal da tubulação é apenas um ponto de partida. Uma válvula globo pode corresponder ao tamanho da tubulação, mas ainda assim criar uma queda de pressão muito grande se o seu Cv for muito baixo para a vazão necessária.
Por exemplo, um comprador pode especificar apenas “válvula globo DN100” ou “válvula globo de 4 polegadas”, mas isso não define totalmente a capacidade de fluxo da válvula. O fabricante ainda precisa da vazão, das condições de pressão, das propriedades do fluido e dos detalhes do projeto da válvula para analisar a queda de pressão.

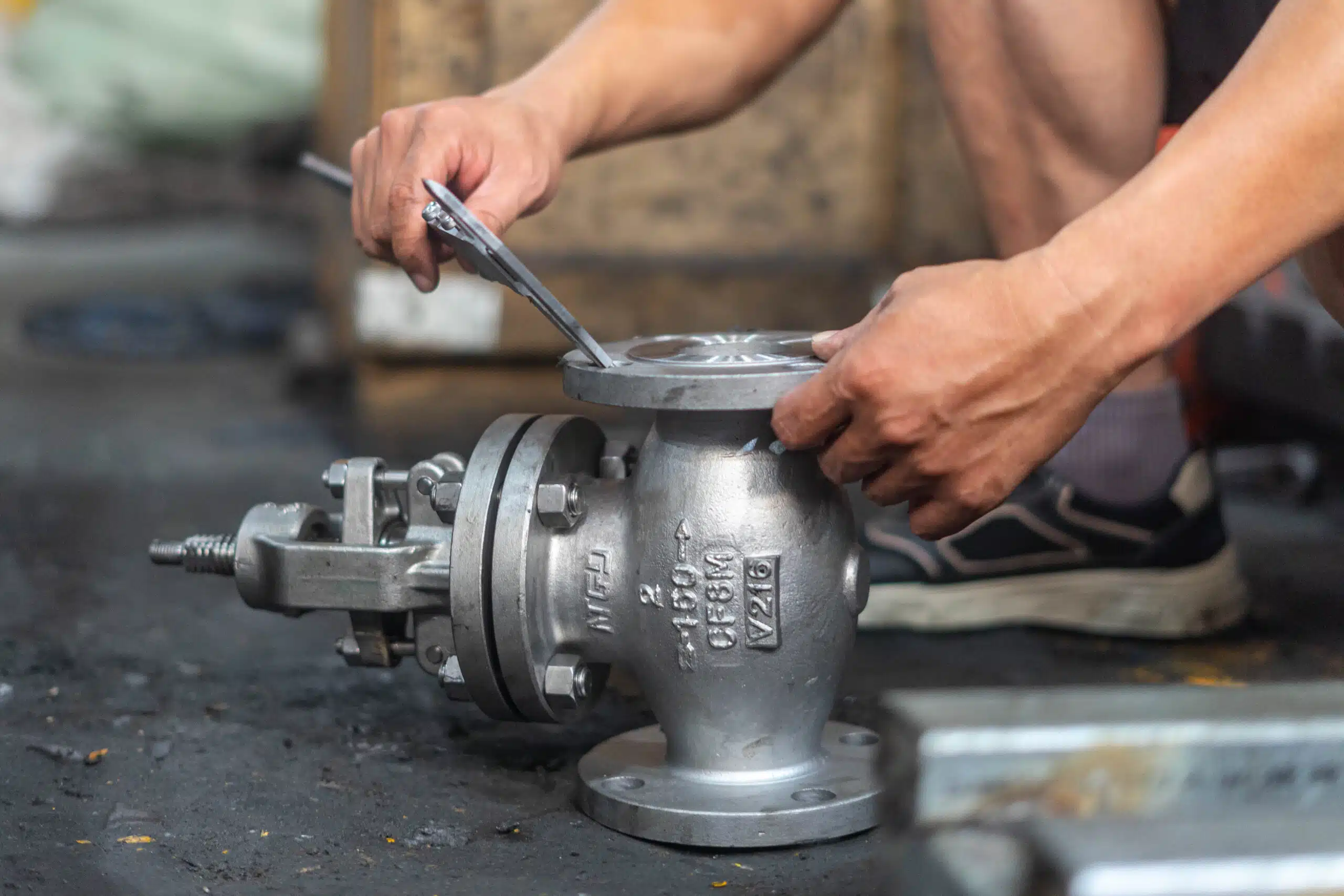

Padrão do corpo: Válvulas globo T/Z, Y e angulares
O padrão do corpo é um dos fatores de projeto mais importantes. Uma válvula globo com padrão T ou Z geralmente tem um caminho de fluxo mais tortuoso. Uma válvula globo com padrão Y pode reduzir a resistência ao criar um caminho mais suave. Uma válvula globo angular pode ser útil quando a tubulação já muda de direção.
O artigo não deve se tornar uma comparação de padrão de carroceria completa, mas os compradores devem entender que o padrão de carroceria pode alterar a queda de pressão e o Cv.
Para uma seleção mais ampla de tipos em projetos de padrão Z, padrão Y, padrão angular e de serviços especiais, use o Tipos de válvulas globo e guia de seleção.
O guia de válvulas globo da Tameson também descreve que as válvulas globo com padrão Y usam um caminho de fluxo mais direto que pode reduzir a perda de pressão em comparação com os corpos tradicionais de válvulas globo em forma de T ou Z, o que apoia o tratamento do padrão do corpo como uma variável de seleção em vez de um detalhe de nomeação: padrões do corpo da válvula globo e perda de pressão.
Design de disco, assento, guarnição e porta
O disco, a sede, o acabamento e a porta determinam a área de fluxo efetiva. Uma abertura pequena da sede ou um trim restritivo pode reduzir o Cv e aumentar a queda de pressão. Um projeto de trim diferente pode melhorar o controle de estrangulamento, mas também alterar a capacidade de fluxo.
Esse é um dos motivos pelos quais as tabelas genéricas de Cv são limitadas. Um valor de Cv deve ser vinculado a um projeto real de válvula, não apenas ao tamanho nominal.
Taxa de vazão e propriedades do fluido
A taxa de fluxo é fundamental para a queda de pressão. Um fluxo maior através da mesma válvula geralmente aumenta a perda de pressão. As propriedades do fluido também são importantes. Líquidos semelhantes à água, fluidos viscosos, gases, vapor e serviços de alta temperatura não se comportam da mesma forma.
Para serviços básicos de líquidos, a fórmula simplificada de Cv pode ajudar na compreensão inicial. Para gás, vapor, fluxo compressível, fluidos viscosos ou serviços severos, é necessária uma revisão adicional do dimensionamento.
Dados de projeto e folha de dados do fabricante
Duas válvulas globo com o mesmo tamanho nominal e classe de pressão ainda podem ter valores de Cv diferentes. O projeto do fabricante, a geometria da fundição, o diâmetro da sede, a construção do revestimento, a área do orifício e o projeto da classe de pressão podem afetar a capacidade de fluxo real.
Por esse motivo, a seleção final deve se basear nos valores da folha de dados confirmados pelo fabricante ou na análise do dimensionamento específico da aplicação, e não apenas em um gráfico genérico encontrado on-line. Quando a queda de pressão for importante, a solicitação de cotação deve pedir dados de Cv confirmados pelo fabricante ou informações suficientes sobre o projeto para que o fabricante analise a válvula em relação ao serviço real.
É possível calcular a queda de pressão da válvula globo a partir do Cv?
O Cv pode ser usado para estimar a relação entre a taxa de fluxo e a queda de pressão, especialmente para a revisão preliminar do serviço de líquidos. No entanto, o resultado depende do fato de o valor de Cv selecionado ser preciso para a válvula e de as condições de serviço se adequarem às premissas da fórmula.
O que o relacionamento com o currículo pode lhe dizer
A partir da relação Cv, os engenheiros podem ver três pontos práticos: um fluxo maior requer um Cv maior ou uma queda de pressão maior; uma gravidade específica maior altera o comportamento da queda de pressão; e um Cv muito baixo para o fluxo necessário forçará um ΔP maior.
Essas relações são úteis para verificações iniciais de viabilidade, especialmente ao comparar tamanhos de válvulas ou analisar se uma válvula globo selecionada provavelmente criará perda excessiva no sistema. Elas não confirmam a adequação da válvula final por si só.
Onde o cálculo baseado em fórmula se torna limitado
O cálculo baseado em fórmulas torna-se limitado quando o serviço vai além do simples fluxo de líquido e das condições operacionais estáveis.
A relação simplificada de líquido não deve ser usada como base de dimensionamento final para gás, vapor, líquidos viscosos, fluxo bifásico, flashing, risco de cavitação, estrangulamento severo ou serviço de alta pressão. Nesses casos, a queda de pressão e o Cv devem ser revisados com os dados do fabricante e as condições completas do processo.
A alta pressão diferencial é especialmente importante. Se a válvula criar uma queda de pressão muito grande na área da sede, o resultado poderá ser ruído, vibração, flashing, cavitação, erosão ou danos prematuros ao revestimento. Essas condições exigem uma análise de engenharia em vez de uma simples estimativa baseada em fórmulas.
Por que este artigo não substitui uma calculadora de queda de pressão
Uma calculadora de queda de pressão é uma ferramenta separada. Ela requer dados de entrada confiáveis, incluindo Cv confirmado, taxa de fluxo, propriedades do fluido, pressão de entrada, pressão de saída e, às vezes, fatores de serviço adicionais.
Este artigo explica como os conceitos funcionam e quais dados devem ser verificados. Ele não substitui um cálculo de dimensionamento certificado, um software do fabricante ou uma análise de engenharia.
Swagelok's Calculadora de CV também mostra por que o tipo de fluido, a pressão de entrada, a pressão de saída e a temperatura devem ser fornecidos antes que um cálculo de capacidade de fluxo possa ser significativo.
É possível usar uma tabela de Cv de válvula globo para seleção?
Uma tabela de Cv da válvula globo pode ajudar na comparação preliminar, mas não deve ser a única base para a seleção final.
As tabelas de Cv são úteis porque mostram como a capacidade de fluxo pode mudar de acordo com o tamanho da válvula, o tipo de válvula ou, às vezes, o padrão do corpo. Elas podem ajudar o comprador a entender se um tamanho de válvula proposto está, em geral, na faixa correta. Entretanto, elas não podem confirmar o desempenho real de cada projeto de válvula globo.
O que uma tabela Cv pode ajudá-lo a verificar
Uma tabela de currículos pode ajudar a responder perguntas iniciais, como:
- É provável que esse tamanho de válvula passe o fluxo necessário?
- A válvula globo selecionada parece ser mais restritiva do que outro tipo de válvula?
- É necessário considerar um design em Y ou em ângulo?
- A queda de pressão esperada é aceitável?
- A solicitação de cotação deve pedir dados de currículo confirmados?
Isso pode ser útil para a discussão inicial do projeto. Mas uma tabela não deve ser tratada como prova final de dimensionamento.

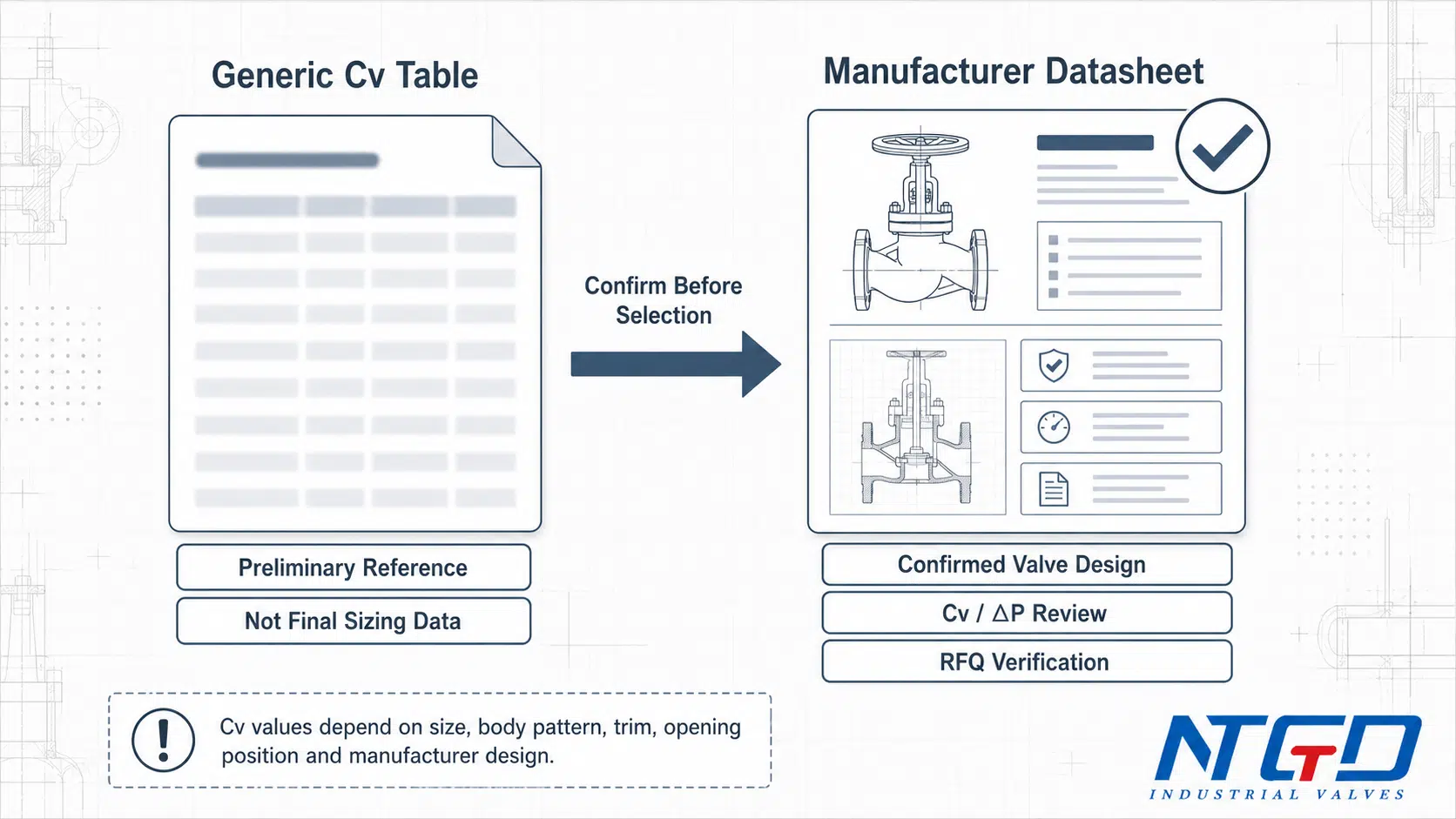

Por que as tabelas Cv genéricas não são suficientes
As tabelas genéricas de Cv podem não refletir a válvula exata que está sendo comprada. O Cv pode variar de acordo com:
- fabricante;
- tamanho da válvula;
- classe de pressão;
- Design de corpo em T/Z, padrão Y ou ângulo;
- diâmetro do assento;
- design de acabamento e porta;
- formato de disco ou plugue;
- condição de abertura total ou parcial;
- construção especial ou acabamento para serviços severos.
Uma tabela genérica de Cv não substitui uma folha de dados confirmada pelo fabricante. O uso de uma tabela genérica de Cv como dados de dimensionamento final pode levar a uma válvula superdimensionada com controle de estrangulamento deficiente, a uma válvula subdimensionada com queda de pressão excessiva ou a uma solicitação de cotação que não pode ser verificada tecnicamente.
Quando solicitar dados de CV confirmados pelo fabricante
Os dados de Cv confirmados pelo fabricante devem ser solicitados quando:
- o sistema tem uma cabeça de bomba limitada;
- a pressão a jusante é fundamental;
- a válvula é usada para serviço de estrangulamento;
- a taxa de fluxo é alta;
- a queda de pressão é alta;
- o meio é viscoso, gás, vapor ou serviço severo;
- questões de risco de ruído, vibração, erosão ou cavitação;
- o projeto requer documentação técnica antes da aprovação.
Nesses casos, a solicitação de cotação deve incluir dados de processo suficientes para a análise da queda de pressão e do Cv.
Quando a queda de pressão é importante na seleção da válvula globo
A queda de pressão da válvula globo é mais importante quando afeta o desempenho do sistema, o uso de energia, a estabilidade do controle ou a vida útil do equipamento.
| Condição de serviço | Por que a queda de pressão é importante | Direção de seleção | Dados necessários |
|---|---|---|---|
| A altura da bomba é limitada | O excesso de ΔP pode reduzir o fluxo a jusante | Confirme a queda de pressão permitida antes da seleção | Vazão, P1, P2, margem da bomba |
| Serviço de estrangulamento | A válvula globo pode ser adequada, mas o Cv deve corresponder à faixa de controle | Confirme se a faixa de Cv necessária corresponde à faixa de controle efetivo da válvula; não selecione apenas por Cv totalmente aberto. | Fluxo normal / mínimo / máximo |
| Alta taxa de fluxo | A queda de pressão pode aumentar rapidamente | Verifique o tamanho, o padrão do corpo e o Cv antes de finalizar a válvula | Fluxo máximo e ΔP permitido |
| Sistema de baixa pressão | Pequenas perdas podem ser críticas | Considere um padrão de resistência mais baixa ou outro tipo de válvula se a perda de pressão não for aceitável | Pressão de entrada e pressão de saída necessária |
| Fluido viscoso | A perda de pressão pode ser maior do que o esperado | Verifique a viscosidade e a temperatura com o fabricante | Viscosidade, densidade, temperatura |
| Risco de ruído / cavitação | O ΔP e a velocidade elevados podem danificar os componentes internos da válvula | Analise os limites de serviço, o projeto do trim e o ΔP permitido | ΔP, pressão de vapor, dados médios |
| Retrofit / substituição | A nova válvula pode não corresponder à antiga capacidade de fluxo | Compare o Cv e a construção real, não apenas o tamanho e a classe de pressão | Dados da válvula existente e condições do sistema |
Cabeça da bomba, perda de energia e eficiência do sistema
Se a queda de pressão da válvula globo for muito alta, a bomba pode precisar trabalhar mais ou pode não conseguir fornecer o fluxo necessário a jusante. Em sistemas sensíveis à energia, a perda excessiva de pressão pode reduzir a eficiência.
Isso é especialmente importante em tubulações longas, sistemas de baixa pressão e sistemas em que o equipamento a jusante exige uma faixa de pressão estável. Em comparação com as válvulas de passagem reta, como as válvulas de gaveta, as válvulas globo geralmente geram maior queda de pressão, mas também oferecem melhor capacidade de estrangulamento. Se o sistema for altamente sensível à perda de pressão, o tipo de válvula e o padrão do corpo devem ser revisados antes da especificação.
Serviço de estrangulamento e estabilidade de controle
Uma queda de pressão maior nem sempre é ruim. No serviço de estrangulamento, uma válvula globo é frequentemente selecionada porque pode criar uma restrição controlada. O problema não é o fato de a válvula ter resistência. O problema é se a resistência corresponde aos requisitos do sistema.
Se Cv for muito alto, a válvula pode precisar operar perto da posição fechada. Se Cv for muito baixo, a válvula poderá criar uma queda de pressão excessiva. Ambos os casos podem reduzir o controle estável.
Tanto nos casos de sobredimensionamento quanto nos de subdimensionamento, a válvula pode parecer funcionar na partida, mas ainda assim criar instabilidade de controle a longo prazo, variação de processo ou desgaste prematuro do trim.
Risco de ruído, erosão e cavitação
A alta queda de pressão pode aumentar a velocidade na área da sede. Em alguns serviços, isso pode causar ruído, vibração, erosão, flashing ou risco de cavitação.
Isso não significa que toda válvula globo com alta queda de pressão seja insegura.
Para serviços de vapor e outros serviços de alta pressão, a Spirax Sarco observa que a queda de pressão excessiva em uma válvula pode contribuir para os efeitos de ruído e erosão, razão pela qual as aplicações de válvulas globo severas devem ser analisadas em vez de serem tratadas como simples casos de dimensionamento: queda de pressão, ruído e erosão da válvula em serviço de vapor.
Isso significa que a condição de serviço deve ser revisada cuidadosamente, especialmente quando a queda de pressão, a temperatura, a taxa de fluxo ou as características do meio forem severas.
Serviços de baixa pressão, alta vazão e viscosos
Em sistemas de baixa pressão, até mesmo uma queda de pressão moderada pode se tornar significativa. Em sistemas de alto fluxo, a mesma válvula pode criar uma queda de pressão maior do que a esperada. Em serviços viscosos, o comportamento do fluxo pode ser diferente das suposições simples baseadas na água.
Esses casos exigem uma análise mais cuidadosa do Cv e da queda de pressão antes da seleção final da válvula.
Em projetos de modernização ou substituição, a nova válvula globo não deve ser verificada apenas pelo tamanho e pela classe de pressão. Se a válvula de substituição tiver um Cv muito diferente da válvula existente, a distribuição de pressão do sistema e o comportamento do fluxo poderão mudar.

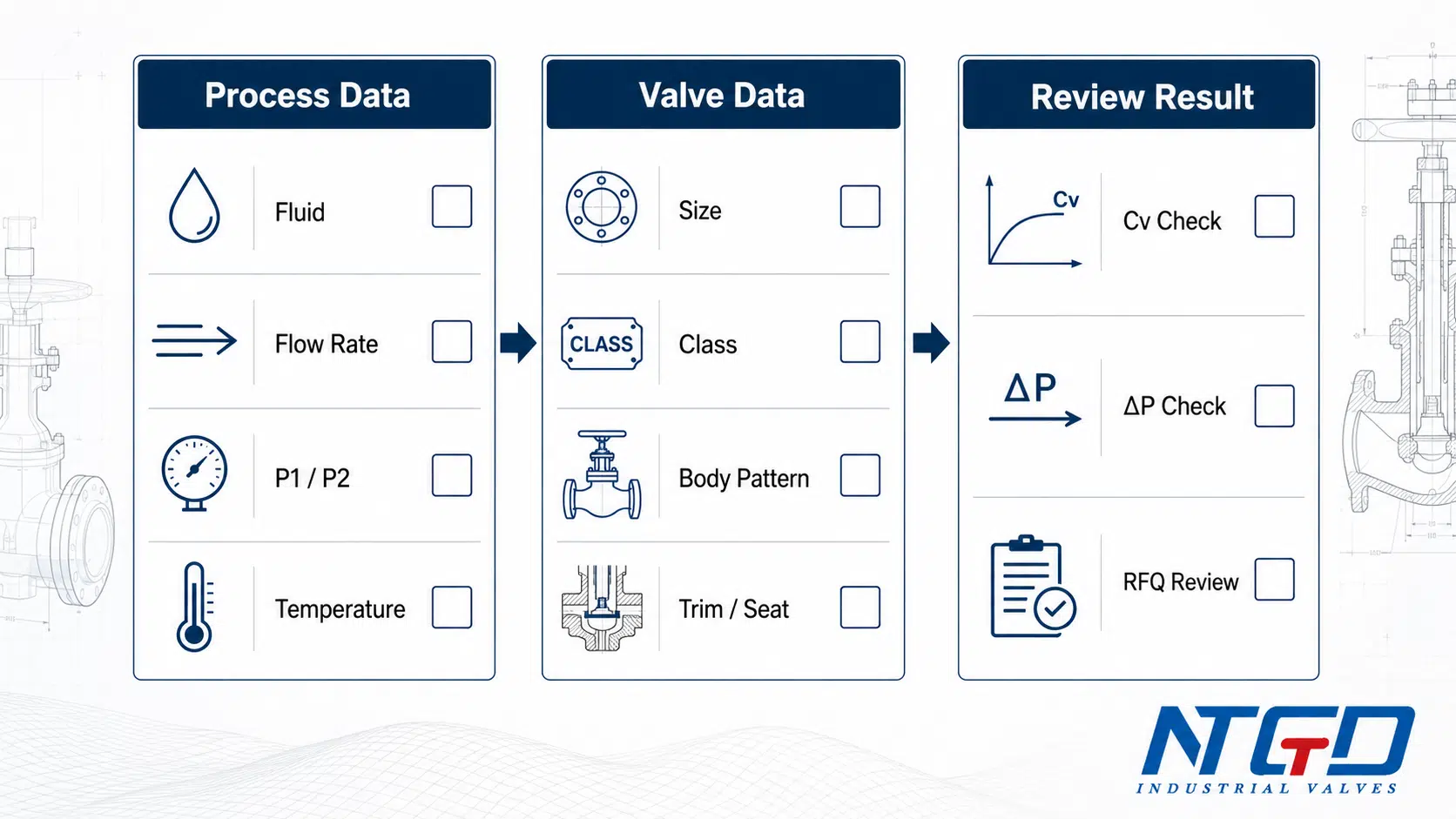

Lista de verificação de RFQ para análise de queda de pressão e Cv da válvula globo
Uma boa solicitação de cotação deve fornecer ao fabricante da válvula informações suficientes para analisar adequadamente a queda de pressão e o Cv. Se a solicitação de cotação indicar apenas o tamanho e a classe de pressão, o fabricante talvez não consiga confirmar se a válvula globo é adequada para o serviço real.
| Dados da solicitação de cotação | Por que é importante | Geralmente fornecido por | Notas |
|---|---|---|---|
| Fluido / médio | Determina a densidade, a viscosidade e a compatibilidade | Comprador / engenheiro de processos | Inclua a concentração se for relevante |
| Taxa de fluxo | Necessário para revisão de Cv e queda de pressão | Comprador / engenheiro de processos | Forneça o fluxo normal, mínimo e máximo, se disponível |
| Gravidade específica/densidade | Afeta o cálculo da queda de pressão | Engenheiro de processos | Necessário para o dimensionamento de líquidos |
| Viscosidade | Importante para fluidos não semelhantes à água | Engenheiro de processos | Especialmente importante para fluidos espessos ou de baixa temperatura |
| Temperatura | Afeta as propriedades do fluido e a seleção de materiais | Comprador / engenheiro de processos | Inclua a temperatura operacional e de projeto |
| Pressão de entrada | Define a condição upstream | Engenheiro de processos | Necessário para a revisão ΔP |
| Pressão de saída | Define a condição de downstream | Engenheiro de processos | Ajuda a confirmar a perda permitida |
| Queda de pressão permitida | Define o limite de seleção | Engenheiro de processos | Importante para a cabeça da bomba e o desempenho a jusante |
| Tamanho da válvula | Requisitos mecânicos básicos | Comprador / engenheiro | Deve ser verificado em relação ao currículo |
| Classe de pressão | Define a classificação de pressão | Comprador / engenheiro | Não define Cv por si só |
| Padrão do corpo | Afeta a resistência do fluxo | Comprador / fabricante | T/Z, padrão Y ou ângulo |
| Design de acabamento / assento / disco | Afeta o Cv e o comportamento de estrangulamento | Fabricante / engenheiro | Importante para controle e desligamento |
| Condição de abertura | Abertura total ou estrangulamento | Engenheiro de processos | O Cv totalmente aberto pode não ser igual ao Cv operacional |
| Desligamento necessário | Afeta os requisitos de sede e vazamento | Comprador / engenheiro | Não ignore a classe de vazamento |
| Folha de dados / Requisitos de currículo | Confirma os dados reais do fabricante | Comprador / fabricante | Solicitação quando a queda de pressão é importante |
Processar dados para preparar
Antes de solicitar uma revisão da queda de pressão da válvula globo, prepare o fluido, a taxa de fluxo, a pressão de entrada, a pressão de saída, a temperatura, a gravidade ou densidade específica, a viscosidade e a queda de pressão permitida.
Se o processo tiver condições de vazão mínima, normal e máxima, todas as três devem ser fornecidas. Isso ajuda o fabricante a verificar se a válvula globo selecionada pode lidar com toda a faixa de operação.
Dados da válvula para confirmação
A RFQ também deve confirmar o tamanho da válvula, a classe de pressão, o padrão do corpo, o acabamento, o projeto da sede, o tipo de disco ou plugue, a classe de fechamento necessária e se a válvula é normalmente totalmente aberta ou usada para estrangulamento.
Para aplicações críticas, solicite os dados de Cv do fabricante ou a confirmação da folha de dados.
Nota de suporte ao aplicativo
Uma válvula globo que cria uma queda de pressão inesperada pode afetar o desempenho da bomba, a estabilidade do controle e a confiabilidade a longo prazo. Antes de finalizar uma especificação, é útil revisar as condições de fluxo e a seleção da válvula em relação aos requisitos reais de serviço.
Se a vazão, o meio, a faixa de pressão e a queda de pressão permitida forem conhecidos - mesmo que alguns detalhes ainda estejam sendo finalizados -, a NTGD poderá ajudar a verificar se o tipo e o tamanho da válvula globo selecionada provavelmente funcionarão dentro dos limites do sistema.
Esta análise não se refere apenas à seleção do tamanho da válvula. Trata-se de combinar a resistência ao fluxo e a capacidade de fluxo da válvula com o sistema de tubulação real.
Se a próxima etapa for confirmar a construção, a classe de pressão, a conexão final e os documentos do projeto, analise o válvulas globo industriais página do produto antes de enviar a solicitação de cotação.
Perguntas frequentes sobre queda de pressão e Cv da válvula globo
Qual é a queda de pressão da válvula globo?
A queda de pressão da válvula globo é a diferença de pressão entre a entrada e a saída da válvula quando o fluido passa por ela. Ela representa a perda de pressão causada pelo caminho interno do fluxo da válvula, pela restrição da sede e pela condição operacional.
O que é Cv em uma válvula globo?
Cv é o coeficiente de fluxo da válvula. Ele descreve a capacidade de fluxo da válvula em uma condição de queda de pressão definida. Para uma válvula globo, o Cv ajuda os engenheiros a estimar se a válvula pode passar o fluxo necessário sem perda excessiva de pressão. O Cv publicado geralmente é um valor nominal totalmente aberto, portanto, as aplicações de estrangulamento podem exigir uma análise adicional.
Como o Cv está relacionado à queda de pressão?
Cv, taxa de fluxo e queda de pressão estão conectados. Em condições comparáveis, um Cv mais baixo geralmente significa que a válvula precisa de uma queda de pressão maior para passar o mesmo fluxo. Um Cv mais alto geralmente significa maior capacidade de fluxo com a mesma queda de pressão.
Por que as válvulas globo têm maior queda de pressão?
As válvulas globo geralmente têm maior queda de pressão porque o caminho do fluido não é reto. O fluxo muda de direção e passa pela abertura do assento do disco. Isso cria turbulência, restrição e perda de energia.
Uma válvula globo reduz o fluxo?
Sim, uma válvula globo restringe o fluxo por definição, especialmente quando parcialmente aberta. O fato de essa restrição ser um problema depende da queda de pressão permitida do sistema e de o Cv selecionado corresponder à faixa de fluxo necessária.
Perda de pressão é o mesmo que queda de pressão?
Na seleção de válvulas, a perda de pressão e a queda de pressão costumam ser usadas em conjunto. A queda de pressão geralmente se refere à diferença de pressão mensurável através da válvula, enquanto a perda de pressão descreve a energia perdida à medida que o fluido passa pela válvula.
Posso selecionar uma válvula globo somente em uma tabela Cv?
Uma tabela de Cv pode dar suporte à triagem preliminar, mas não deve ser a base do dimensionamento final. Confirme o projeto real da válvula, o trim, a condição de abertura, a classe de pressão e a folha de dados do fabricante antes da seleção final.
Como se calcula a queda de pressão em uma válvula globo?
Para serviços simples de líquidos, a relação Cv pode ser reorganizada para estimar a queda de pressão como ΔP = SG × (Q / Cv)². Essa é apenas uma estimativa preliminar e pressupõe que o Cv esteja correto para a válvula real e a condição operacional. Para gás, vapor, fluidos viscosos, estrangulamento de abertura parcial ou serviço de alta pressão, solicite o suporte de dimensionamento do fabricante.
É necessário saber o coeficiente K para a seleção da válvula globo?
Para a maioria das discussões sobre seleção de válvulas, Cv é o valor de comunicação de dimensionamento mais comum. K é útil para cálculos de perda hidráulica em nível de sistema. Se a perda de carga do sistema precisar ser calculada, pergunte ao fabricante ou ao engenheiro de projeto se os dados K são necessários.
Conclusão
A queda de pressão da válvula globo não deve ser tratada como um detalhe menor após a seleção do tamanho da válvula e da classe de pressão. Ela está diretamente ligada à resistência do fluxo, Cv, padrão do corpo, projeto do trim, posição de abertura e propriedades do fluido.
Uma válvula globo costuma ser uma boa opção para estrangulamento e regulagem de fluxo porque sua geometria interna cria uma restrição controlada. Mas essa mesma restrição também pode criar uma perda de pressão excessiva se a válvula não for adequada ao sistema.
Para a seleção inicial, as fórmulas e as tabelas de Cv podem ajudar os engenheiros a entender a relação entre a taxa de fluxo, o Cv e a queda de pressão. Para a seleção final, a solicitação de cotação deve incluir dados do processo e solicitar informações de Cv confirmadas pelo fabricante ou de folha de dados quando a queda de pressão for importante.
Quando a queda de pressão é subestimada ou o Cv é mal aplicado, o resultado pode ser maior consumo de energia, controle instável, escassez de fluxo a jusante ou risco de danos à válvula. Por esse motivo, as fórmulas genéricas e as tabelas de Cv devem continuar sendo ferramentas preliminares; a seleção final deve se basear nas condições reais de serviço e nos dados da válvula confirmados pelo fabricante.
